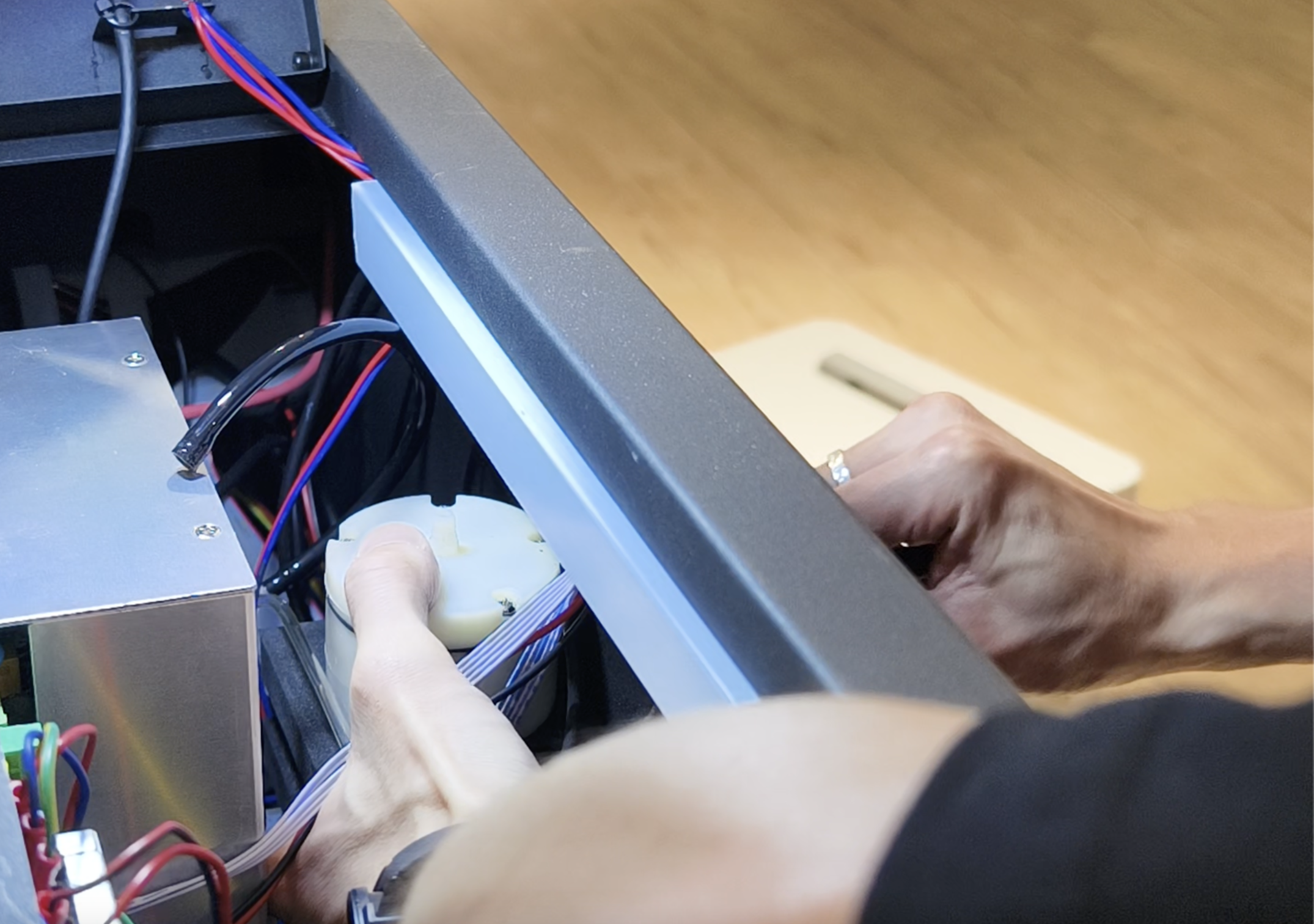

Beambox II - Udskiftning af luftpumpe

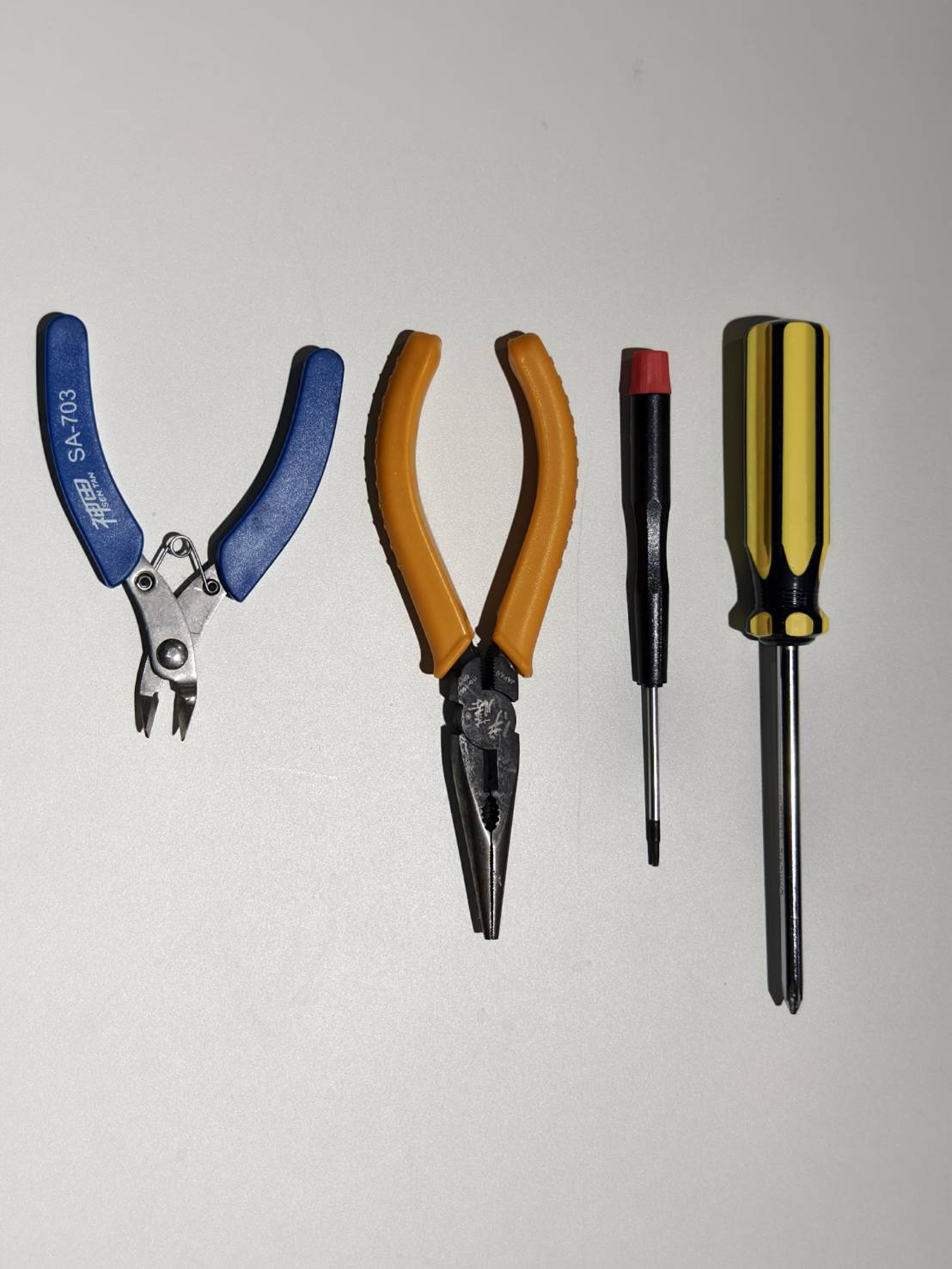

Værktøjer

Trin 1

Sluk for maskinen, og tag stikket ud af stikkontakten.

Trin 2

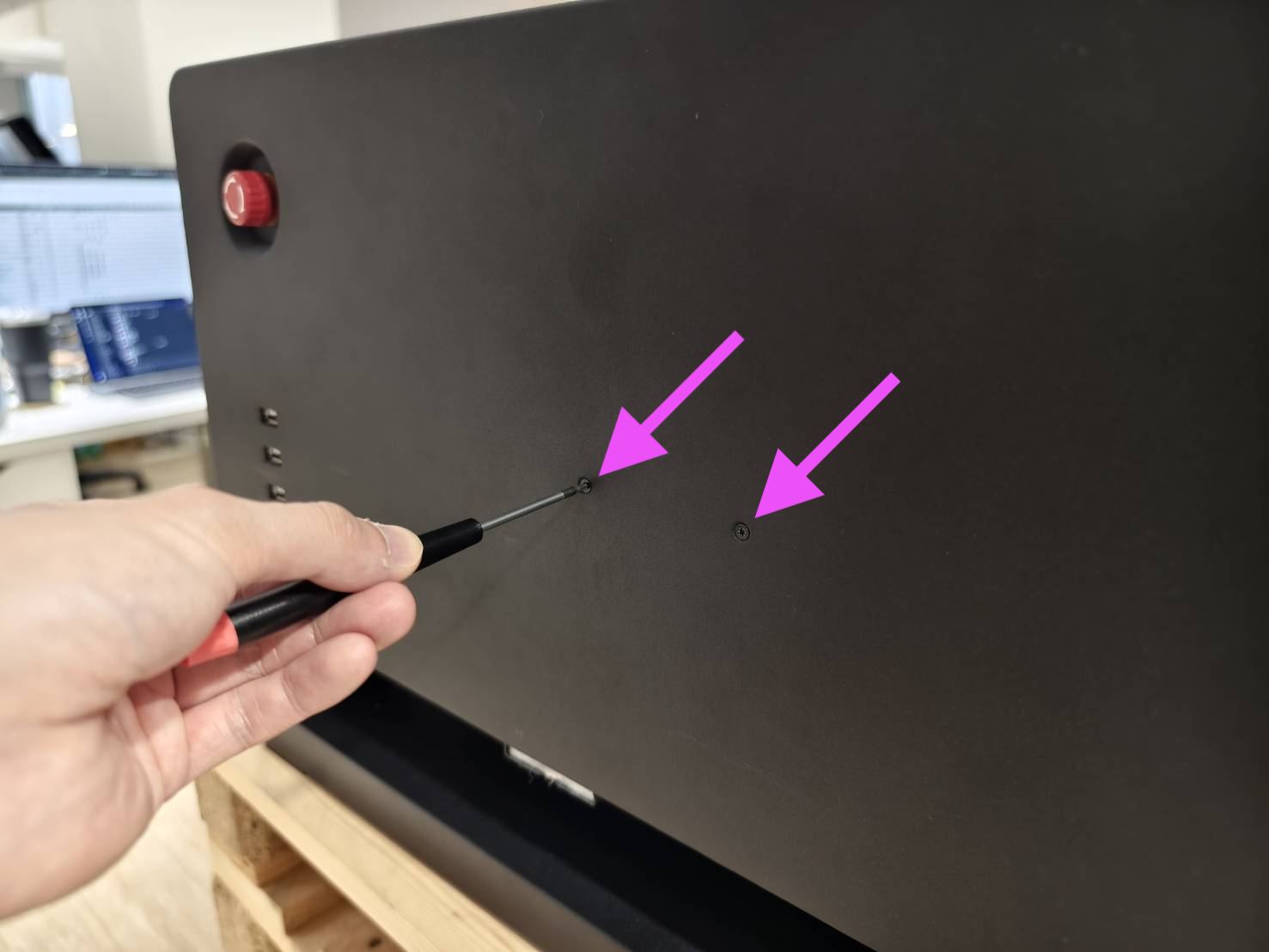

Åbn sidepanelet for at få adgang til maskinens indre.

• Brug en stjerneskruetrækker til at åbne panelet.



Trin 3

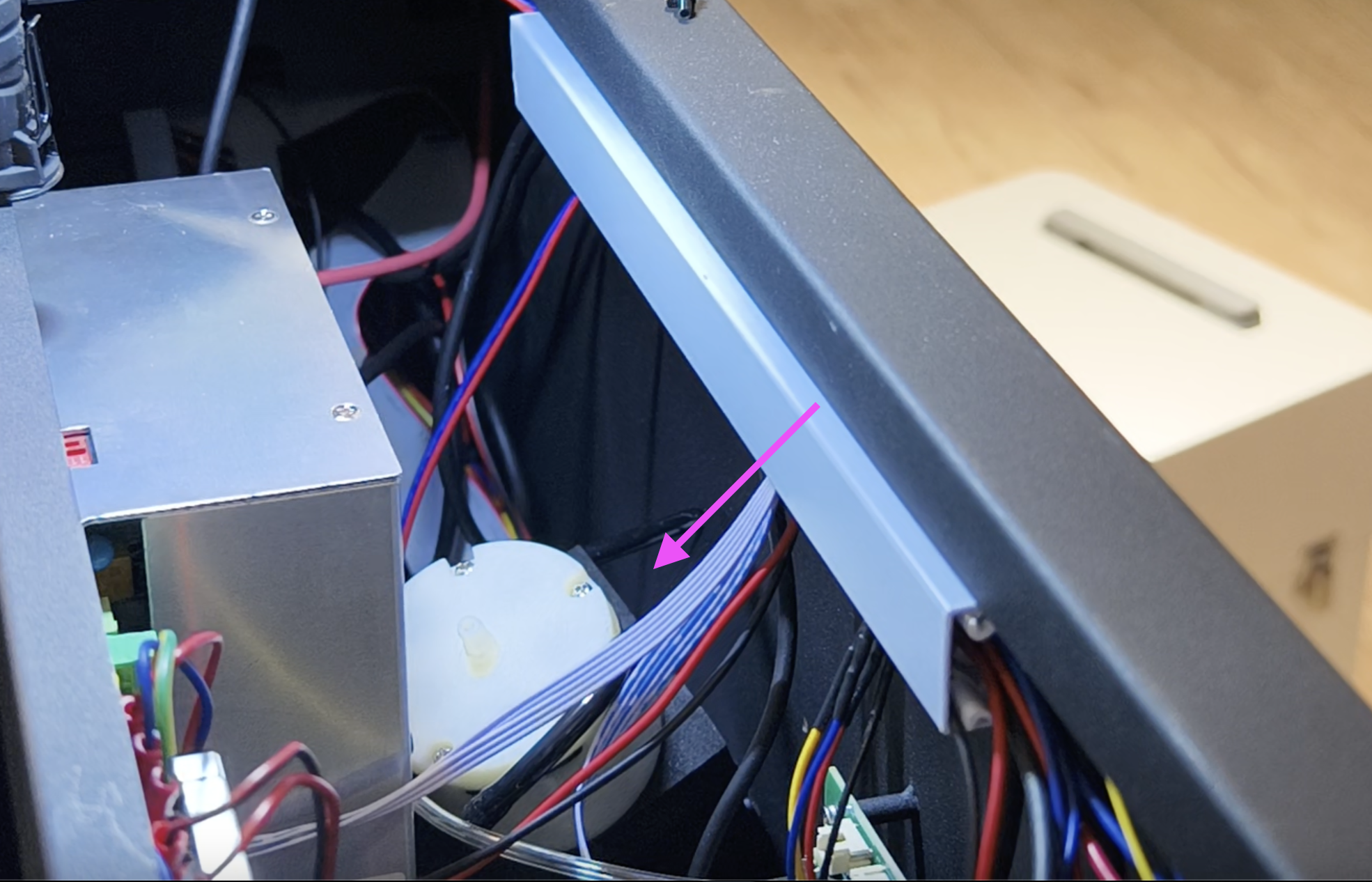

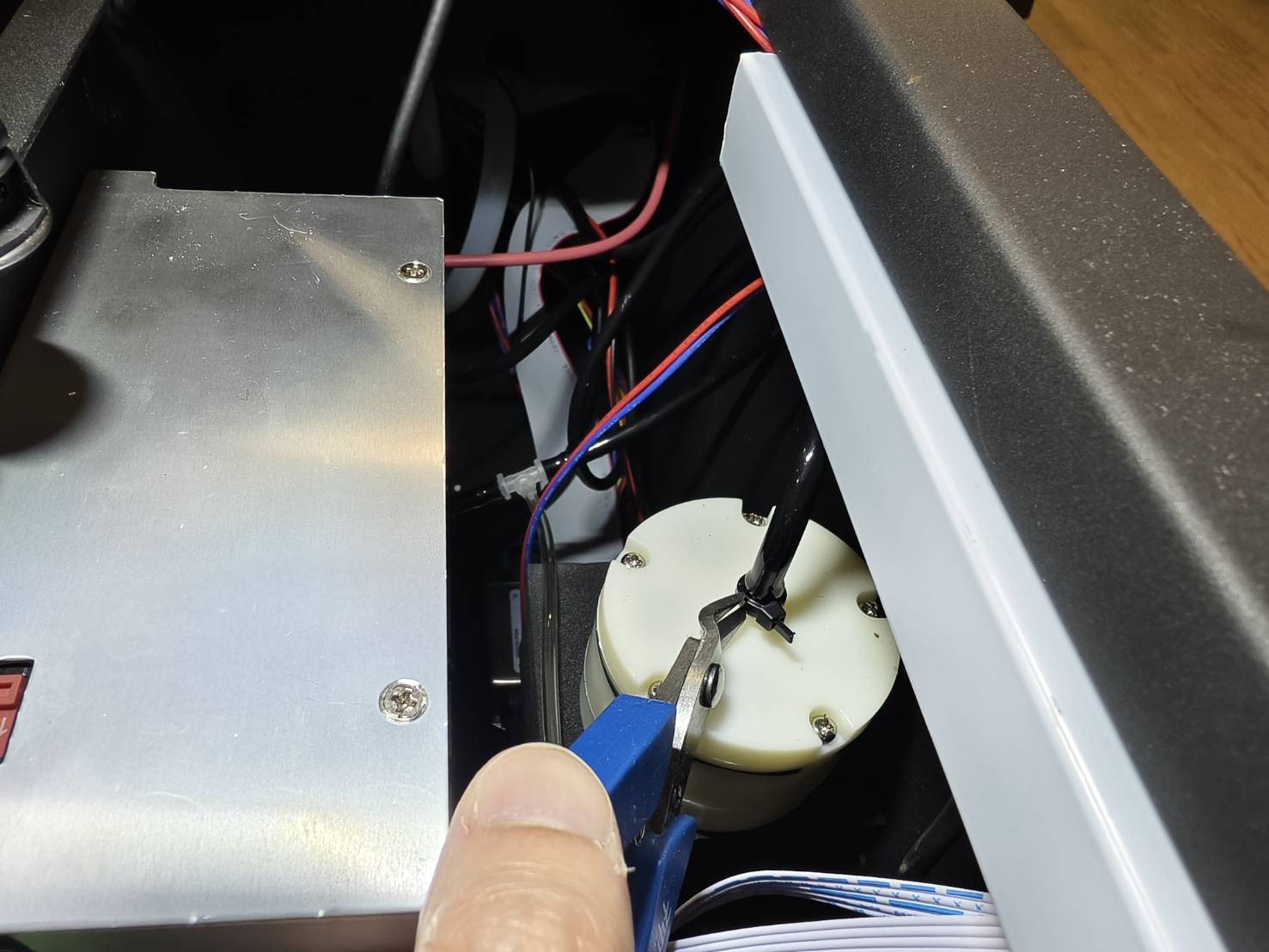

Klip kabelbinderen på luftpumpen over, hvis der er en.

Trin 4

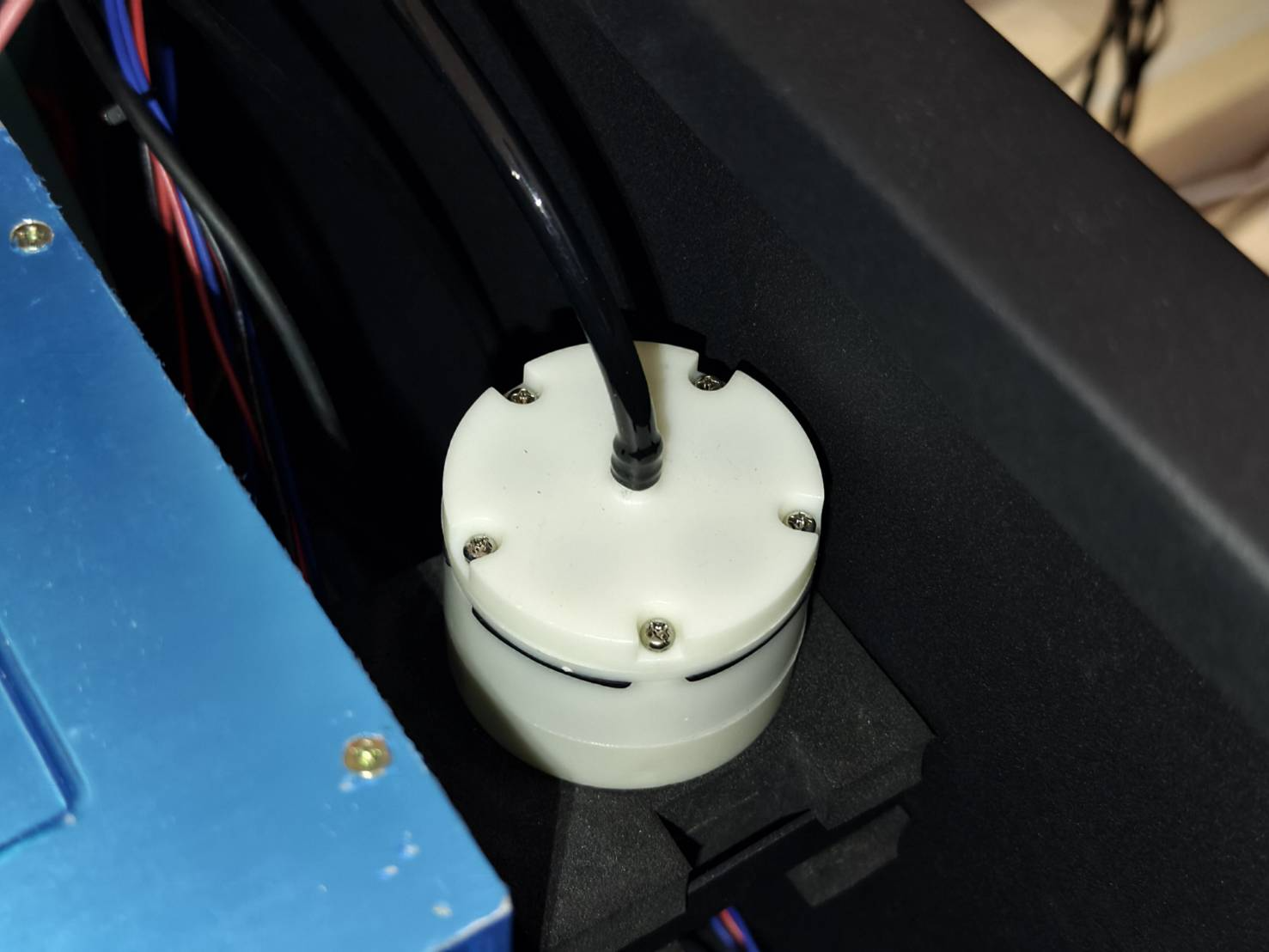

Brug en tang til at frakoble luftslangen fra luftpumpen.

Trin 5

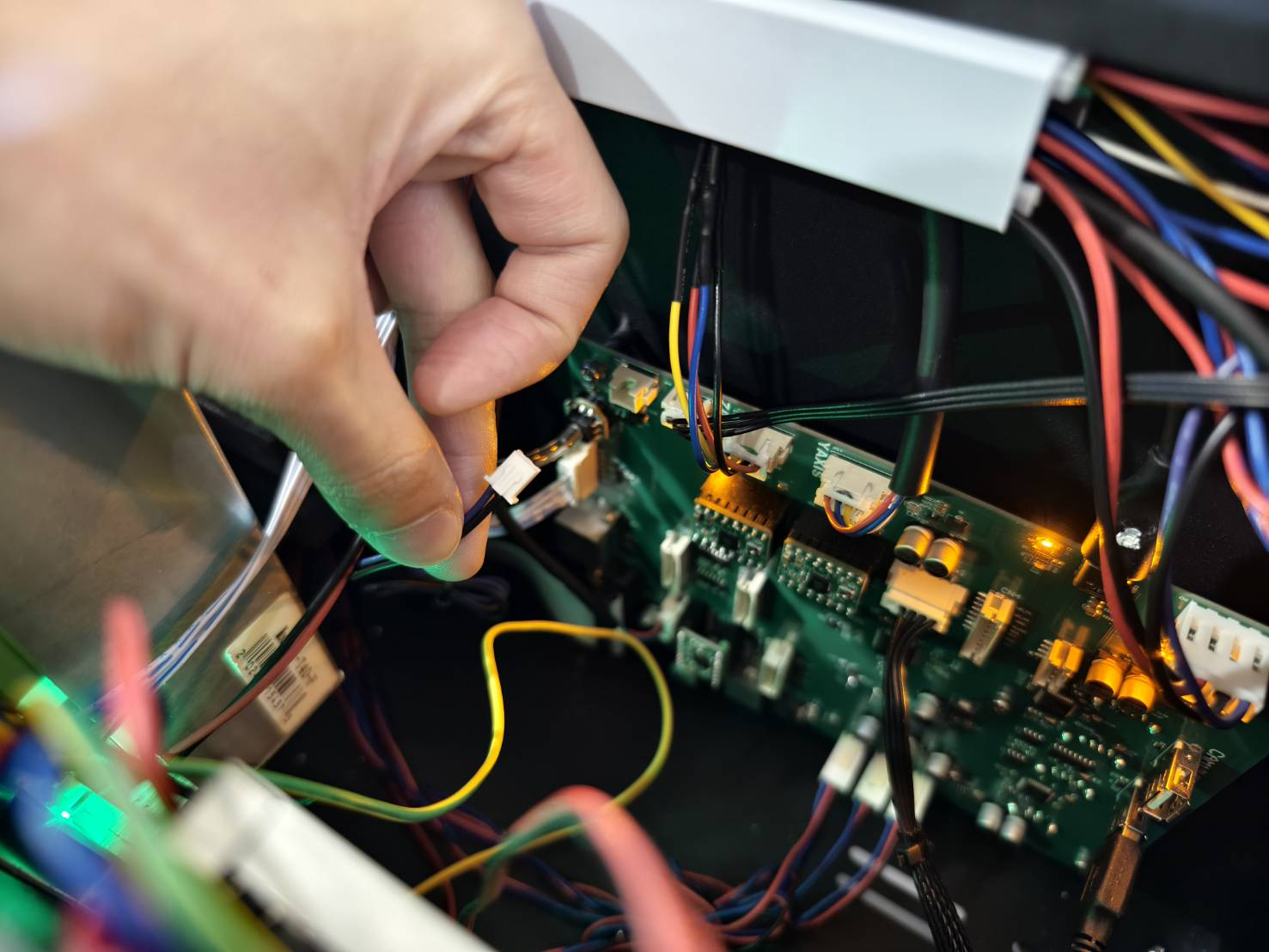

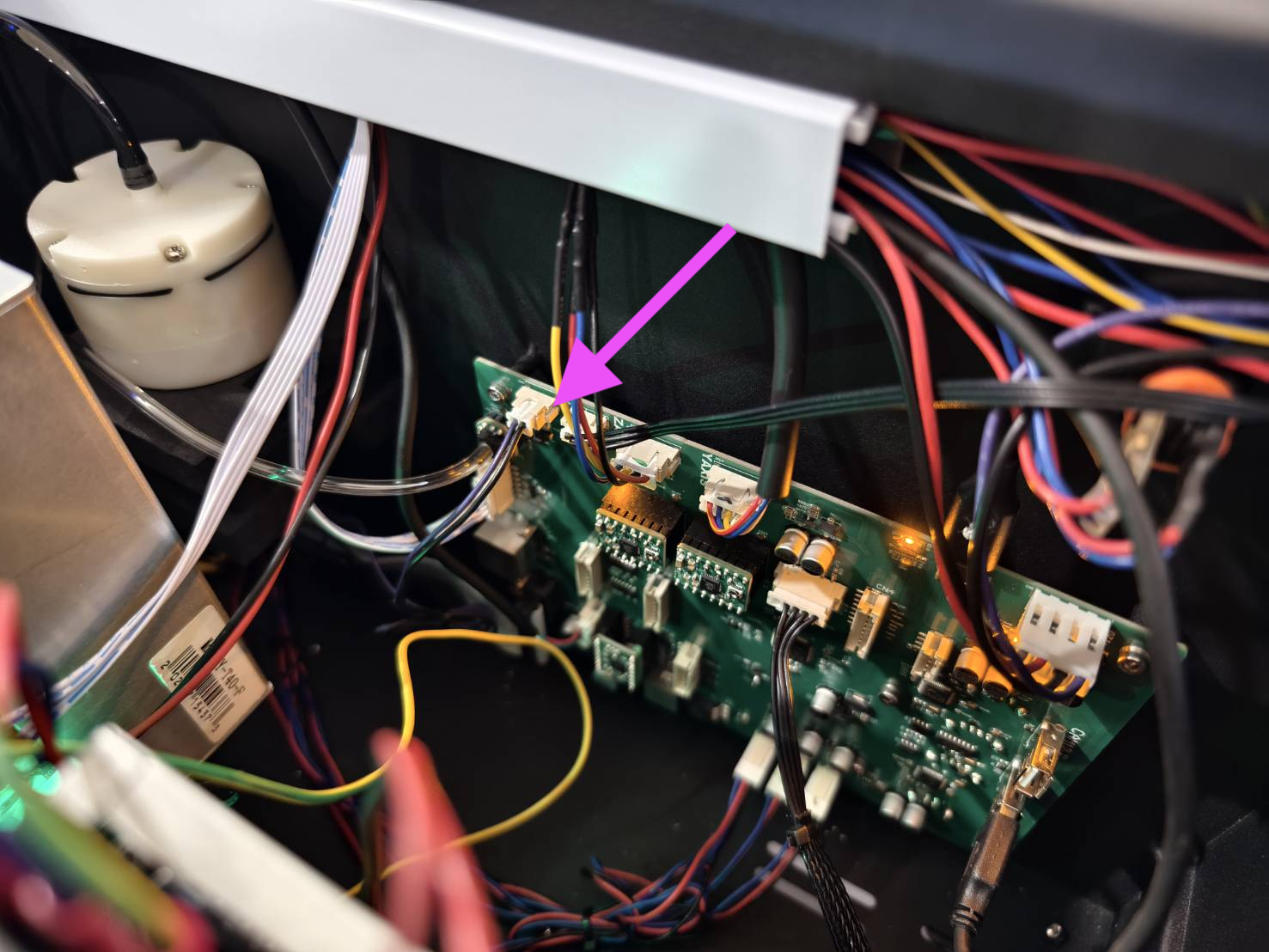

Frakobl luftpumpens kabel fra hovedkortet.
(Hvis dit hovedkort afviger fra billederne nedenfor, bedes du kontrollere diagrammet for at finde den korrekte kabelplacering.)

Trin 6

• Løsn disse sekskantskruer. Hold venligst luftpumpen, mens du skruer ud.



• Luftpumpen med beslag kan derefter afmonteres fra metalpladen, men den kan ikke fjernes helt, da der er en anden luftslange, der skal frakobles i bunden.
  Læg luftpumpen til side for nu.


Trin 7

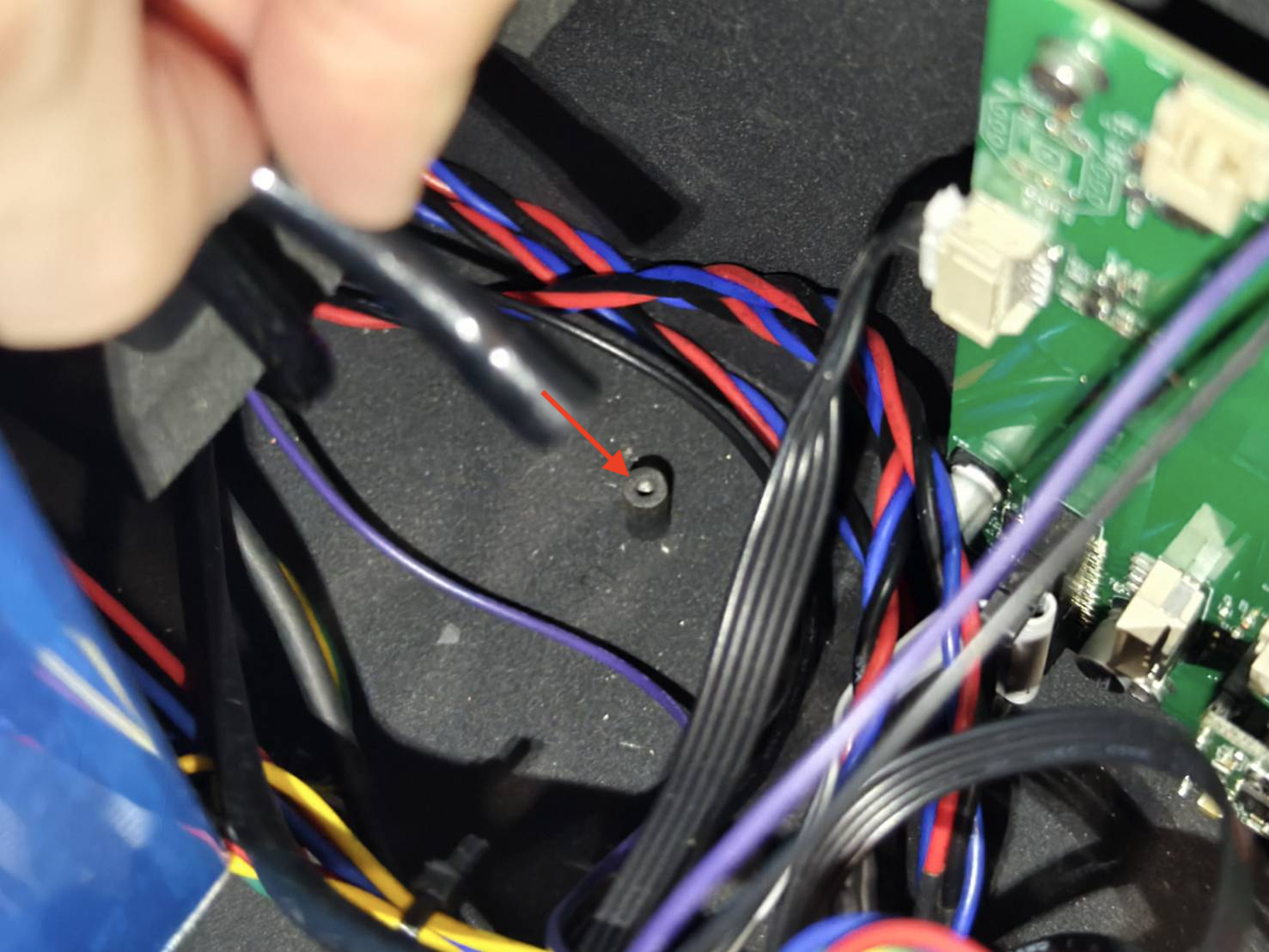

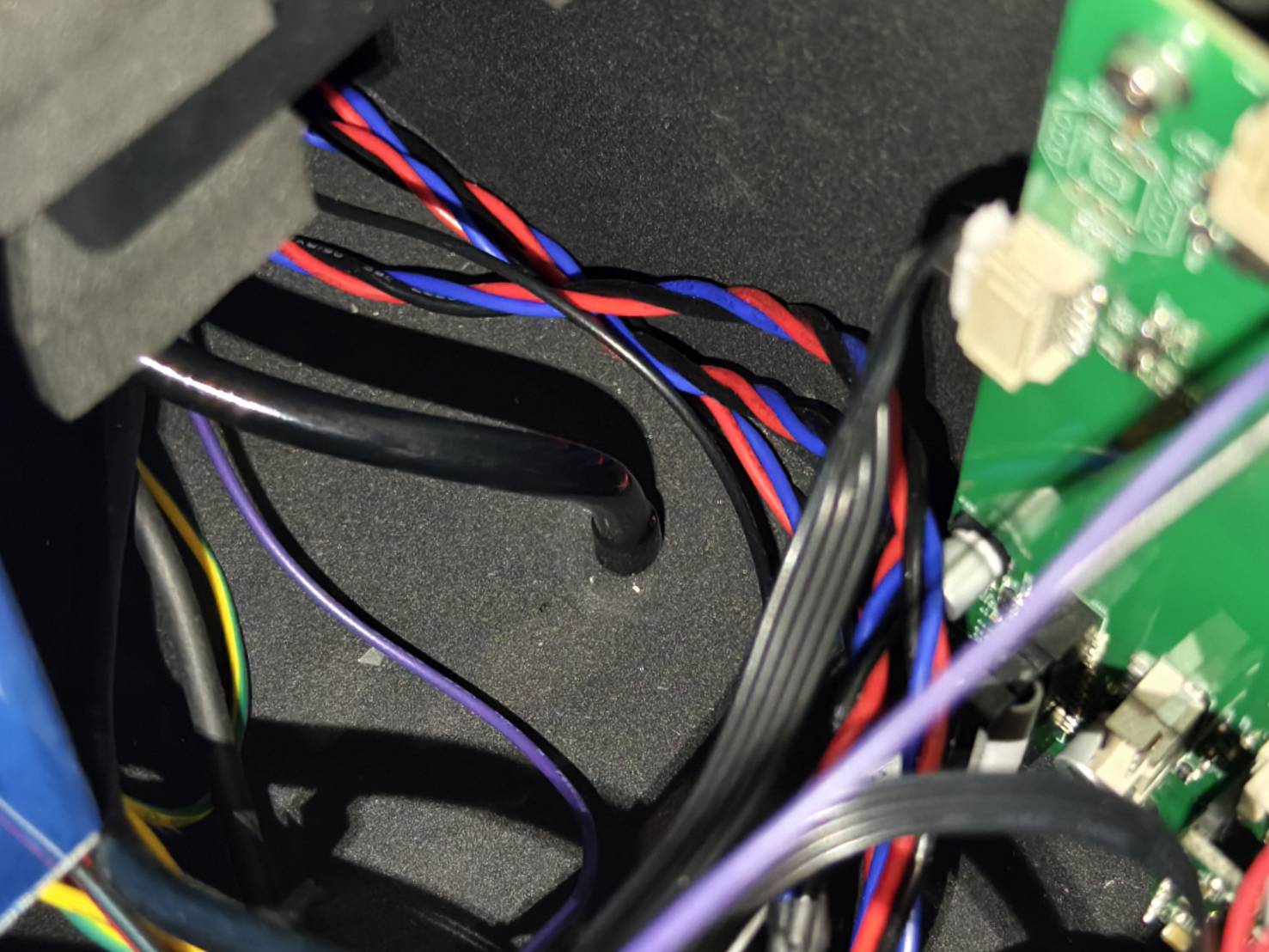

• Der er en forbindelse i bunden til luftslangen.
  Brug en tang til at frakoble den.

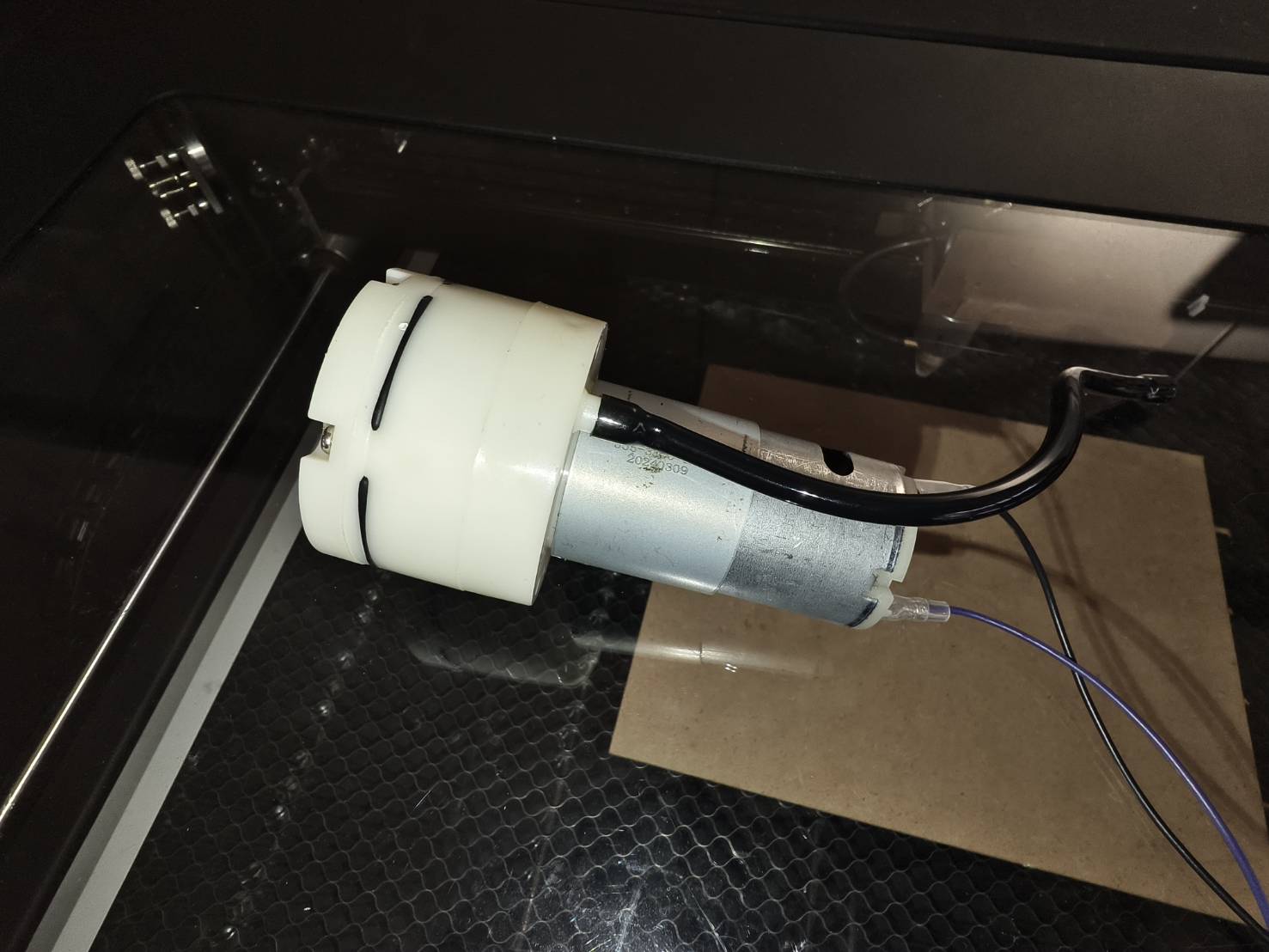

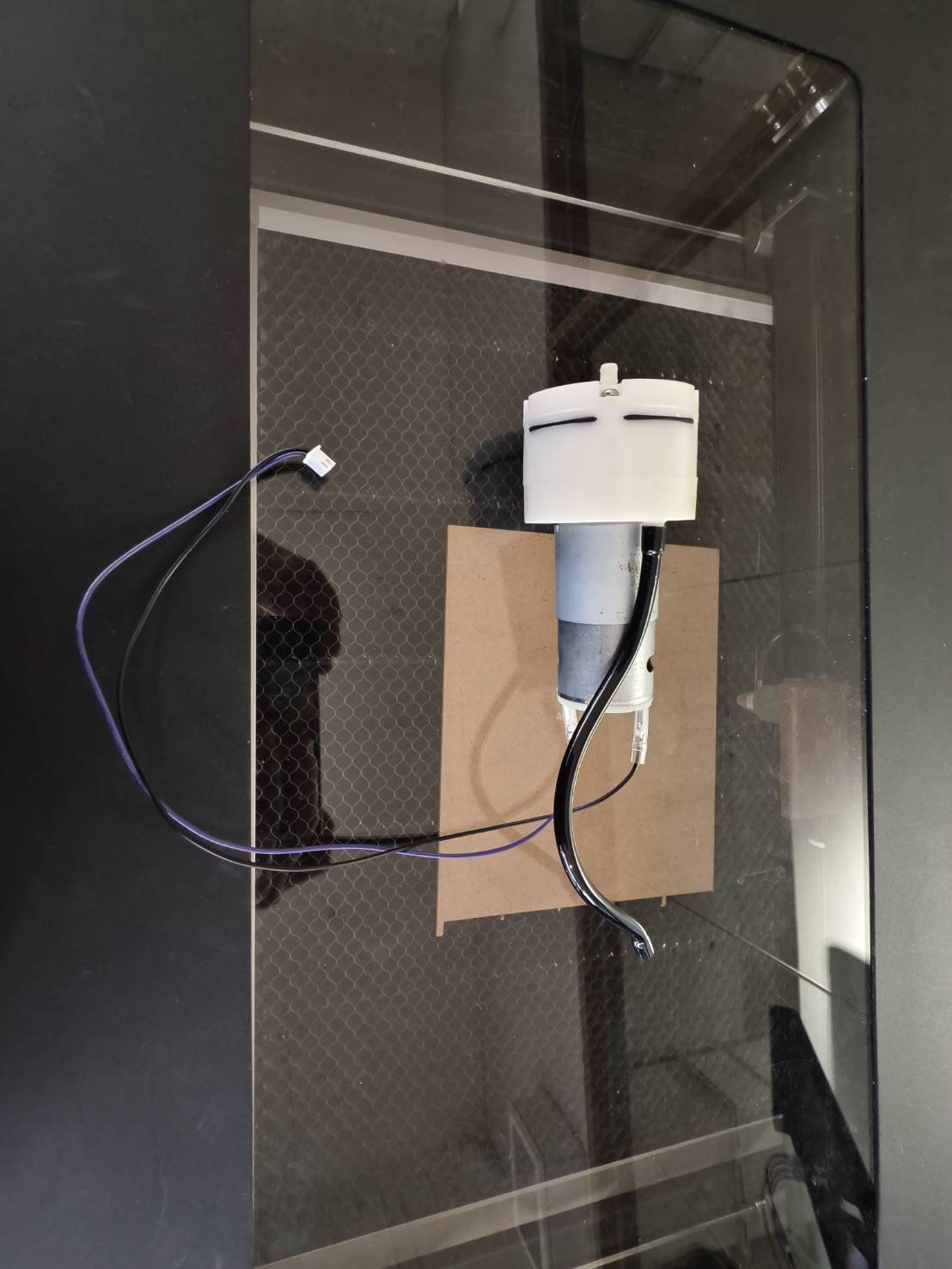

• Luftpumpen kan derefter fjernes helt fra maskinen.


Trin 8

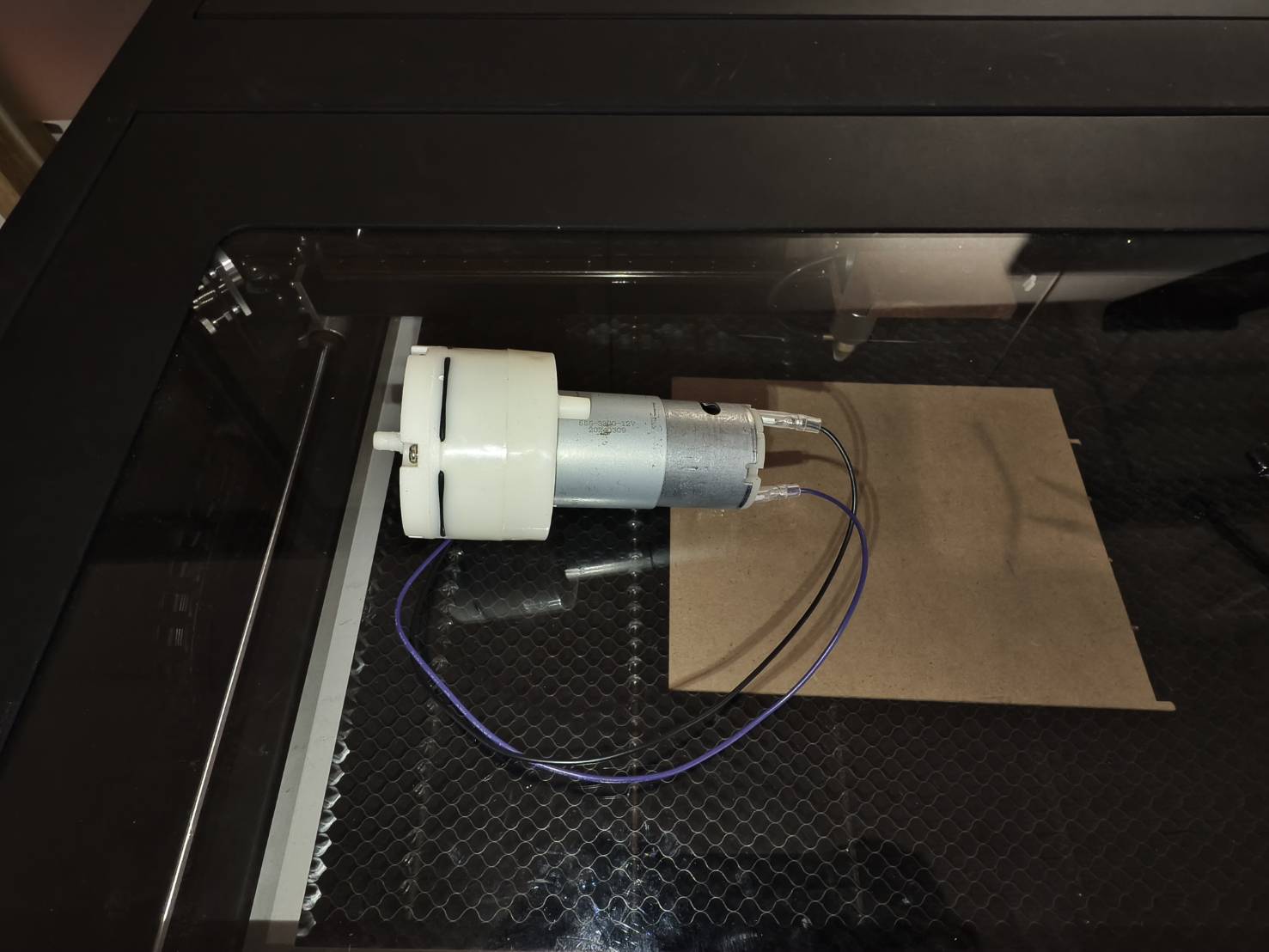

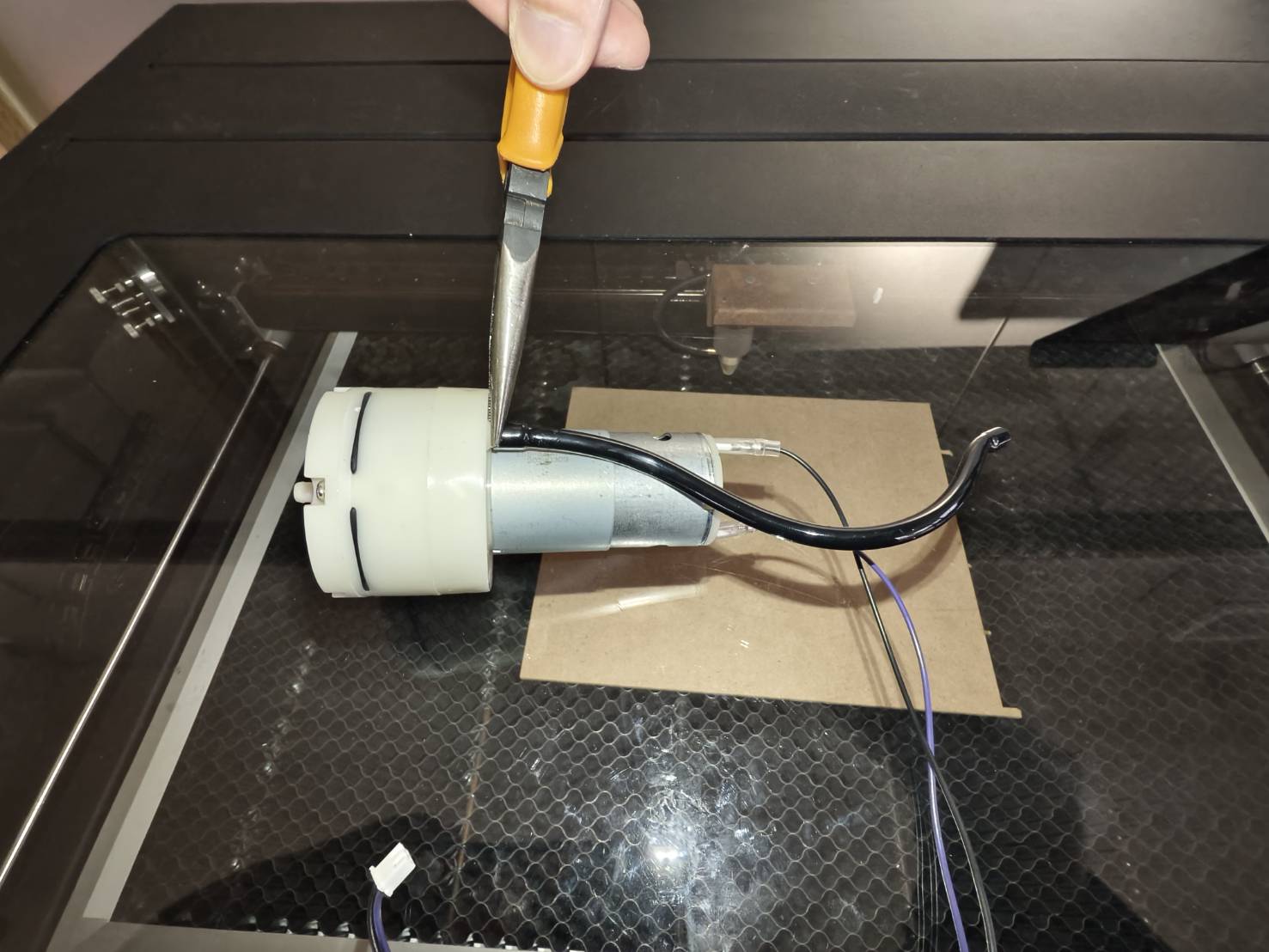

Fjern luftslangen fra luftpumpen.

Trin 9

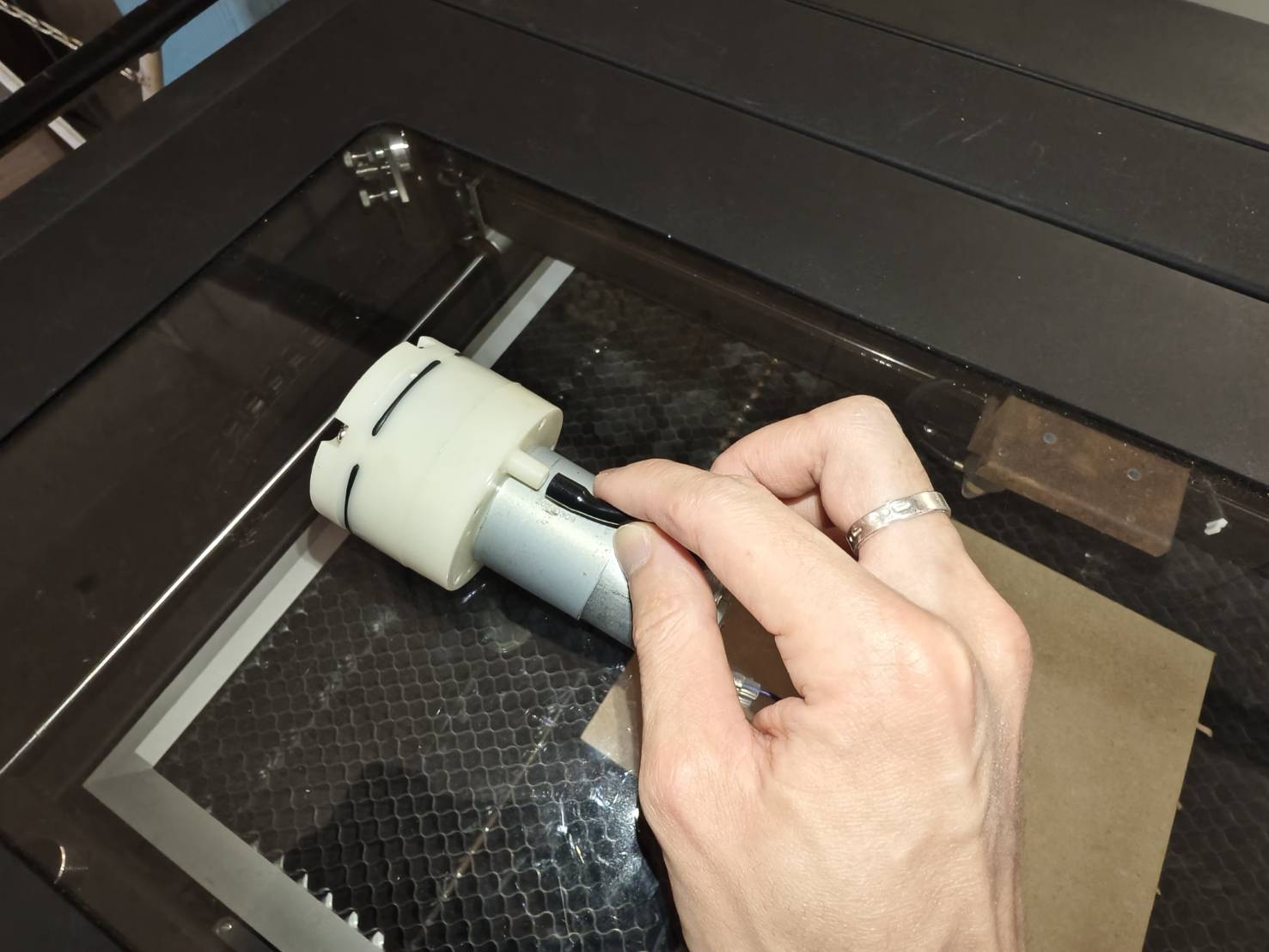

Tilslut luftslangen til den nye luftpumpe.

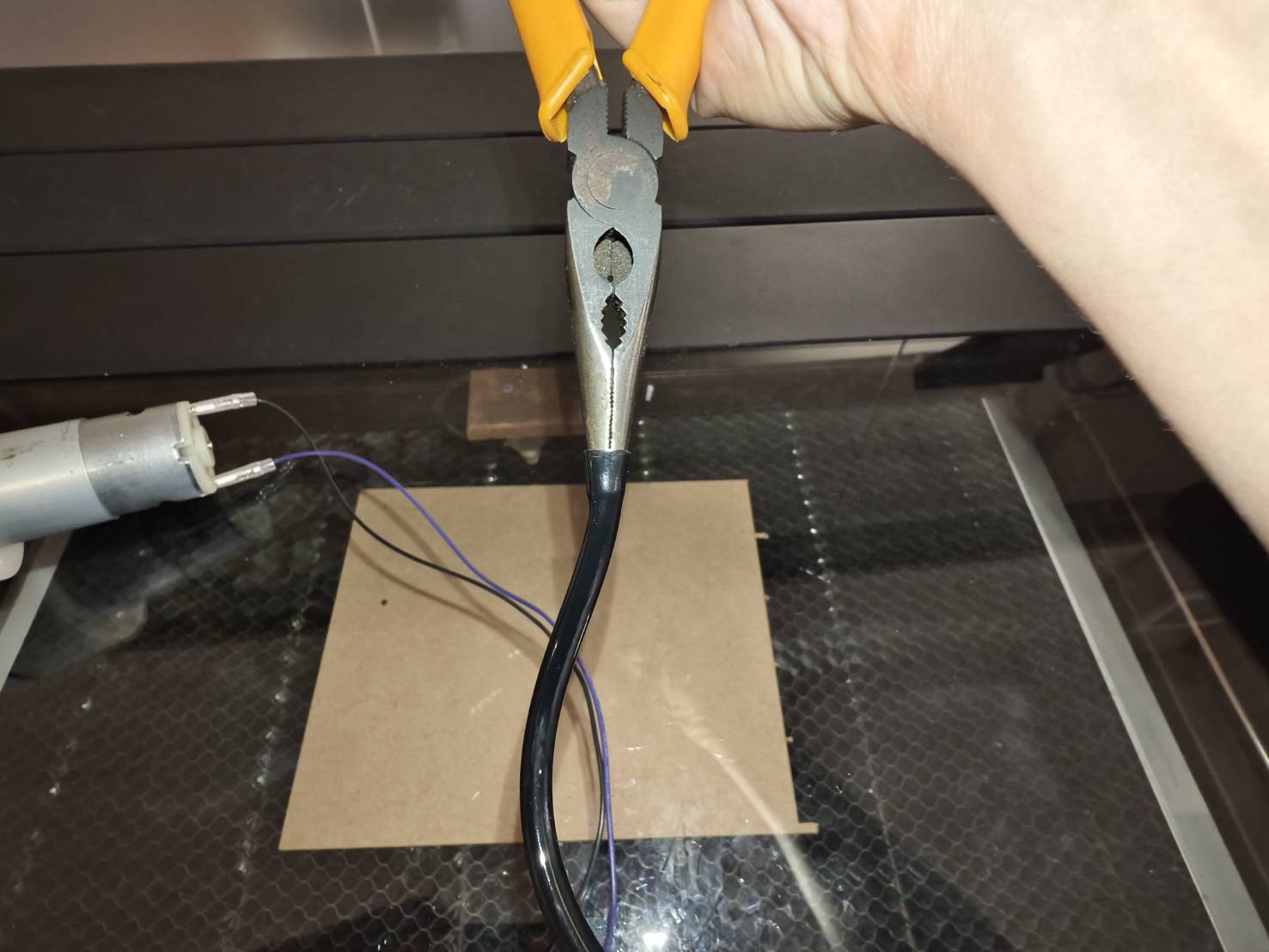

Hvis det er svært at gøre, kan du bruge tangen til at udvide luftslangen.

Trin 10

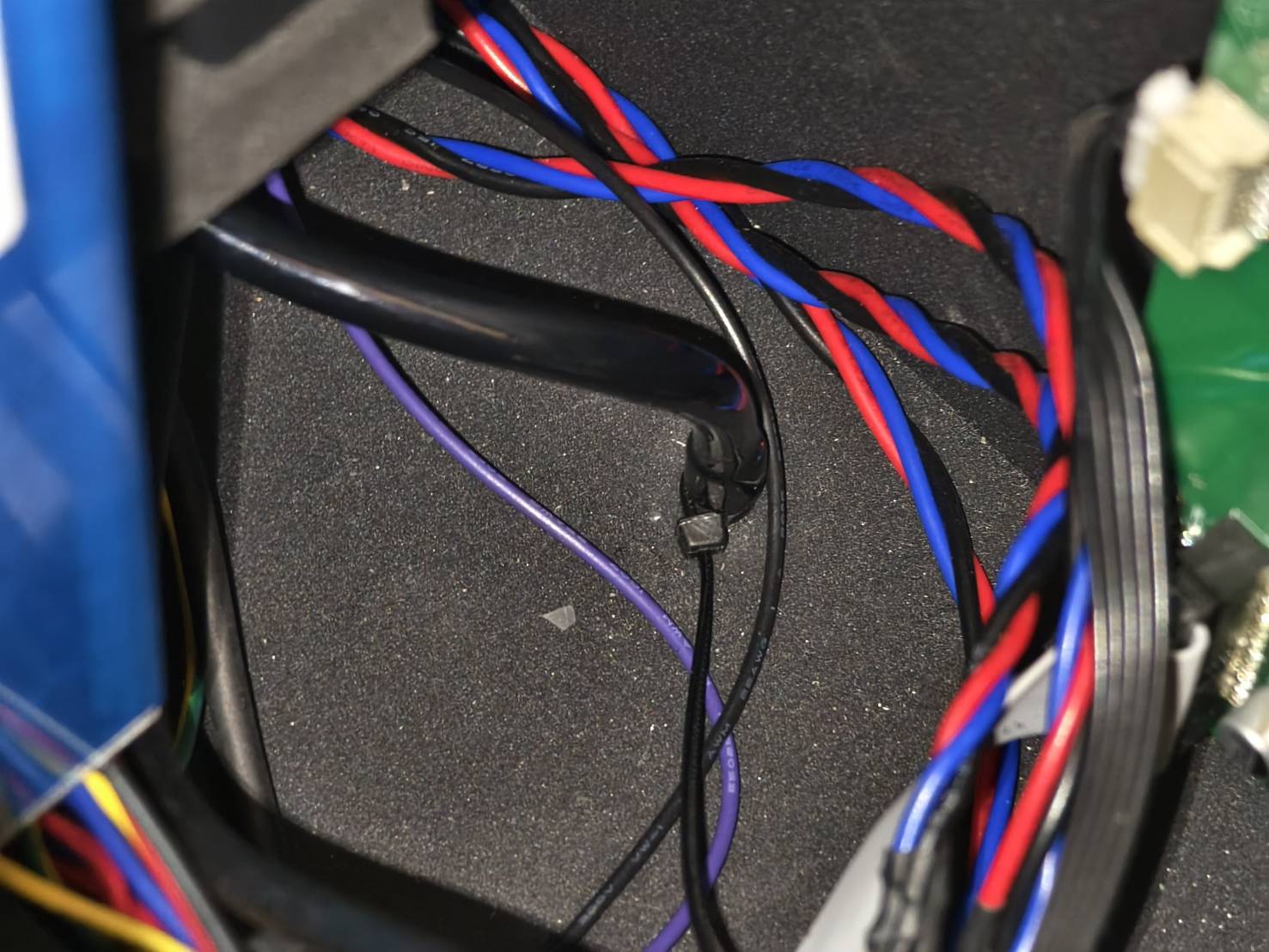

Placer luftpumpen i maskinen, og tilslut luftslangen i bunden af maskinen.

Hvis luftslangen sidder løst ved tilslutning, anbefales det at bruge et kabelbinder.

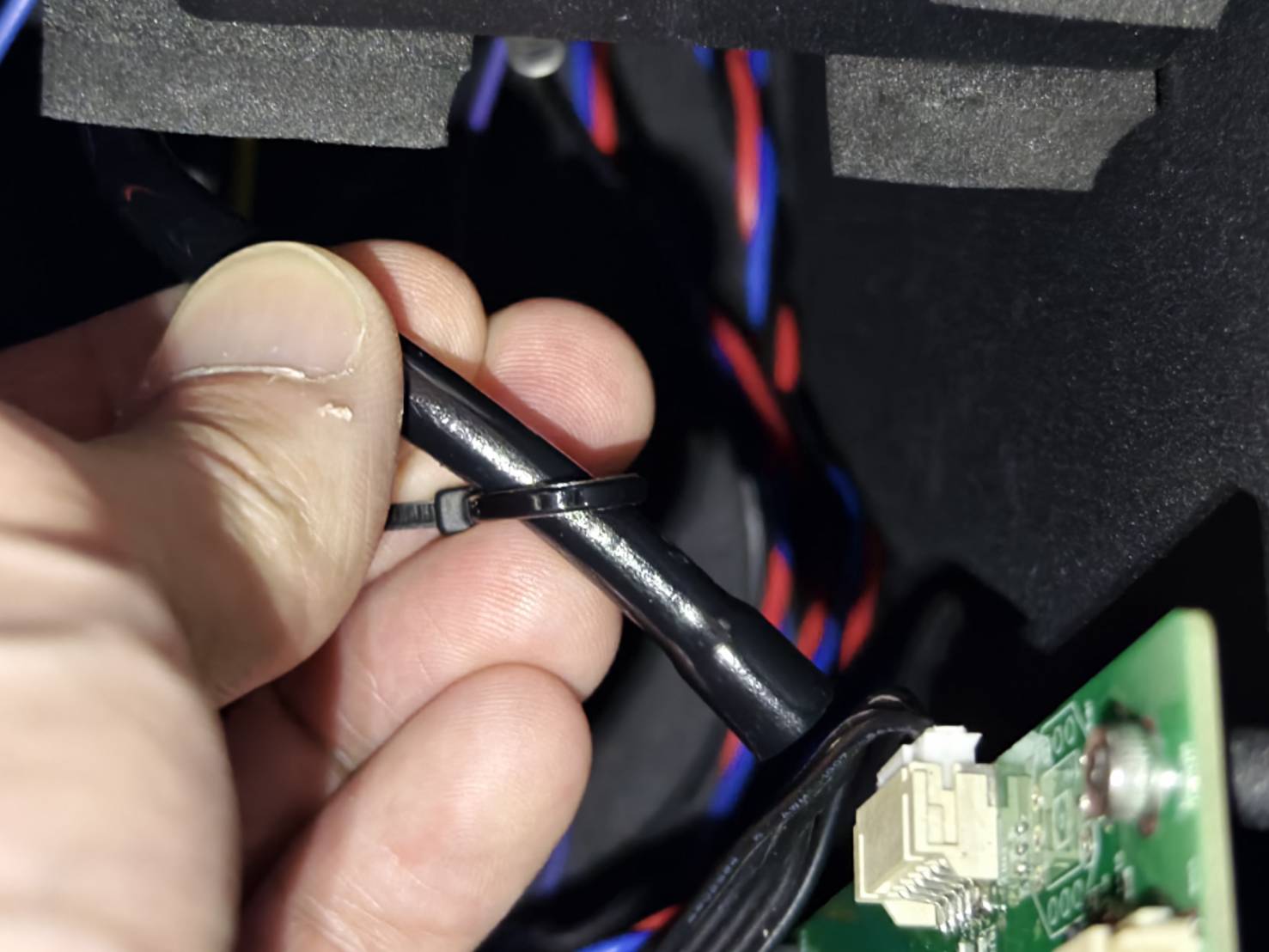

• Sæt først kabelbinderen på slangen, men lad den være løs indtil videre.

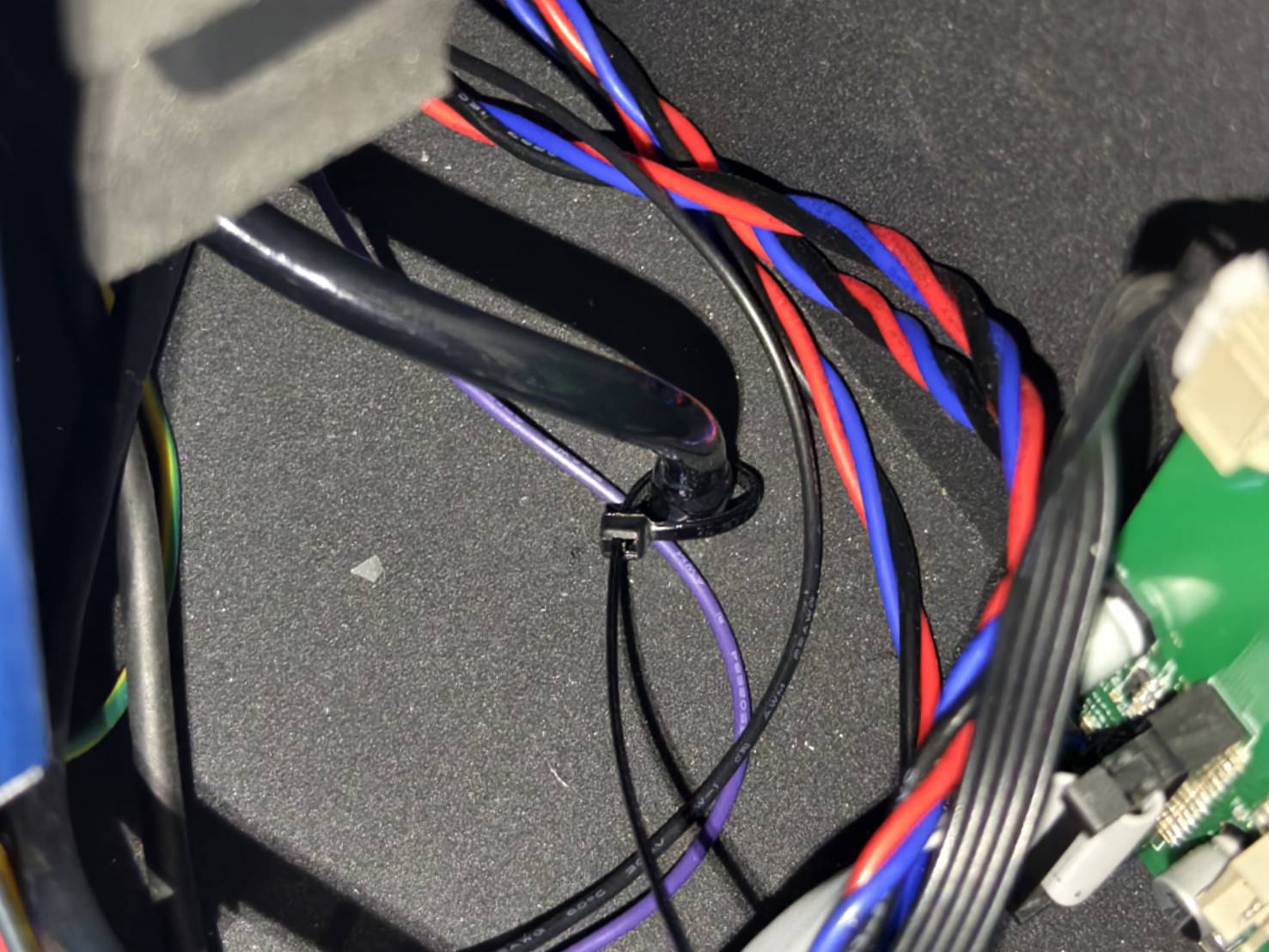

• Tilslut luftslangen til bunden med kabelbinderen.



• Stram kabelbinderen.



• Klip det overskydende af.


Trin 11

Monter luftpumpen på maskinen ved at skrue skruerne i.

Trin 12

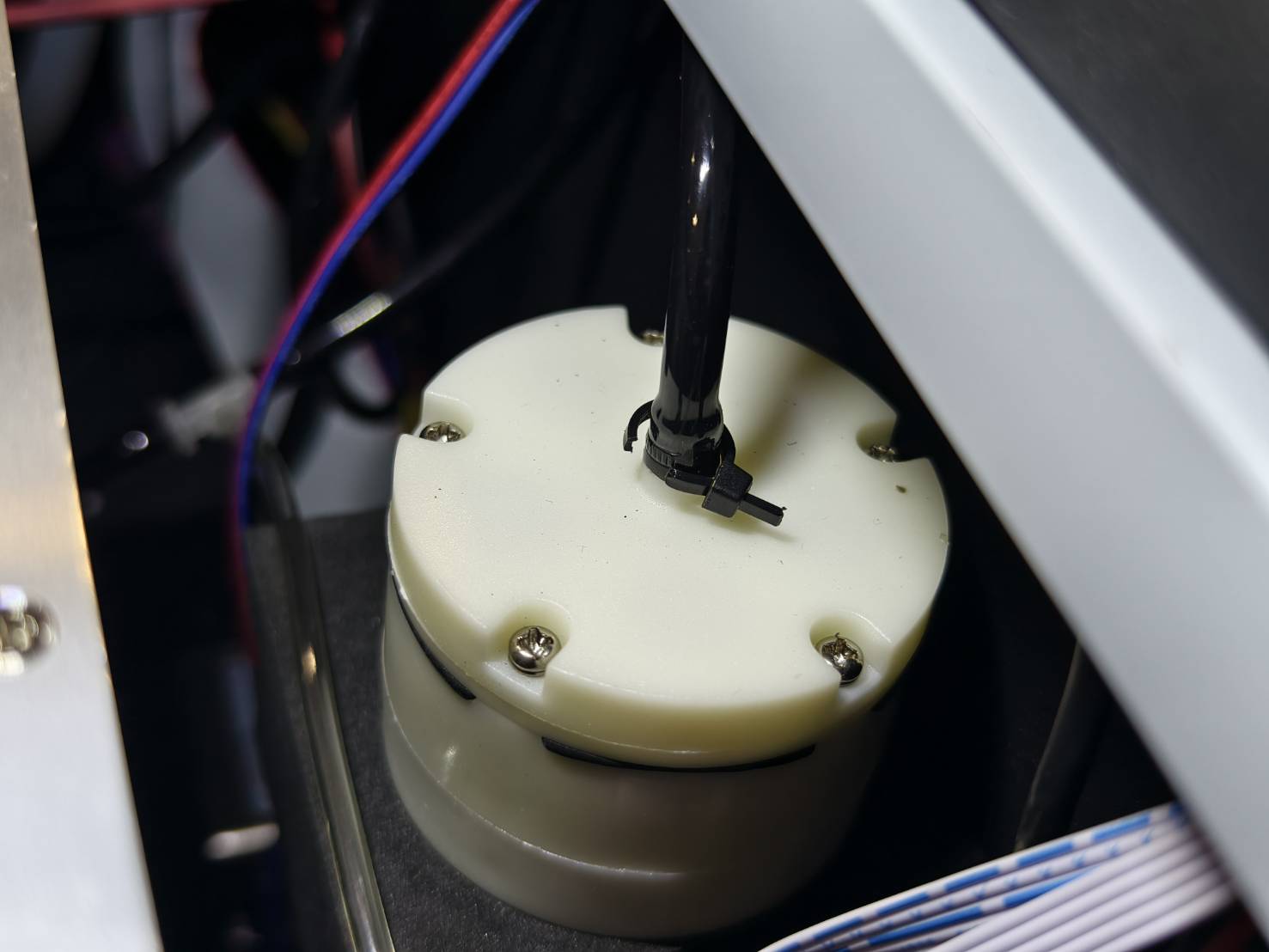

Tilslut luftslangen til toppen af luftpumpen.

Trin 13

Tilslut luftpumpens kabel til hovedkortet.
(Hvis dit hovedkort afviger fra billederne nedenfor, bedes du kontrollere diagrammet for at finde den korrekte kabelplacering.)

Trin 14

Luk sidedækslet og spænd skruen.

Trin 15

Tænd for maskinen og udfør en test af luftstrømshastigheden.
Hvis din måling ikke ligger inden for normalområdet, henvises du til fejlfindingsafsnittet i artiklen.
#913 Unormal luftstrøm registreret

Demonstration:
