Beambox II - Udskiftningsvejledning for kameramodul, flammesensor og kamera-LED-kort

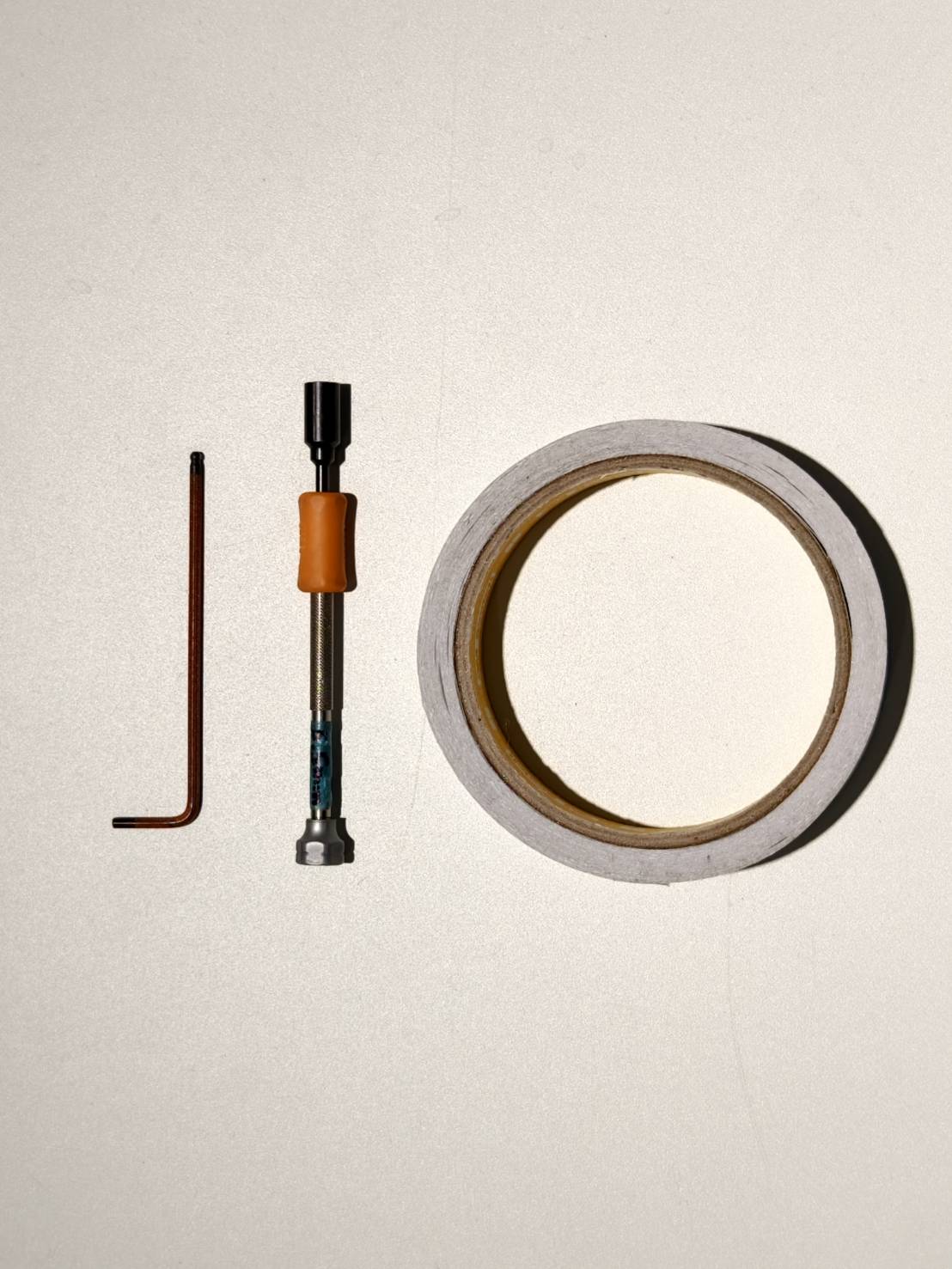

Værktøjer

Trin 1

Sluk for maskinen, og tag stikket ud af stikkontakten.

Trin 2

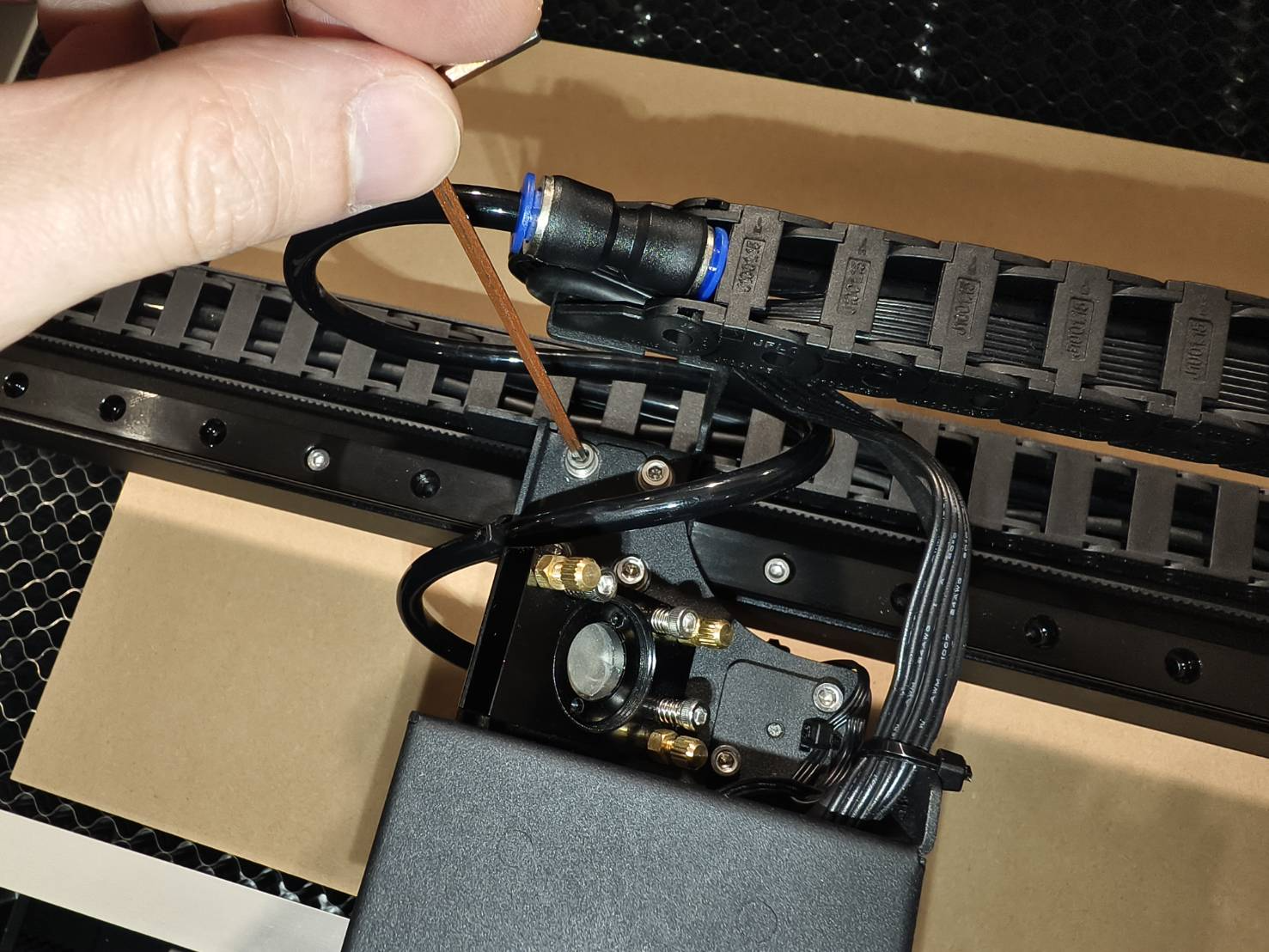

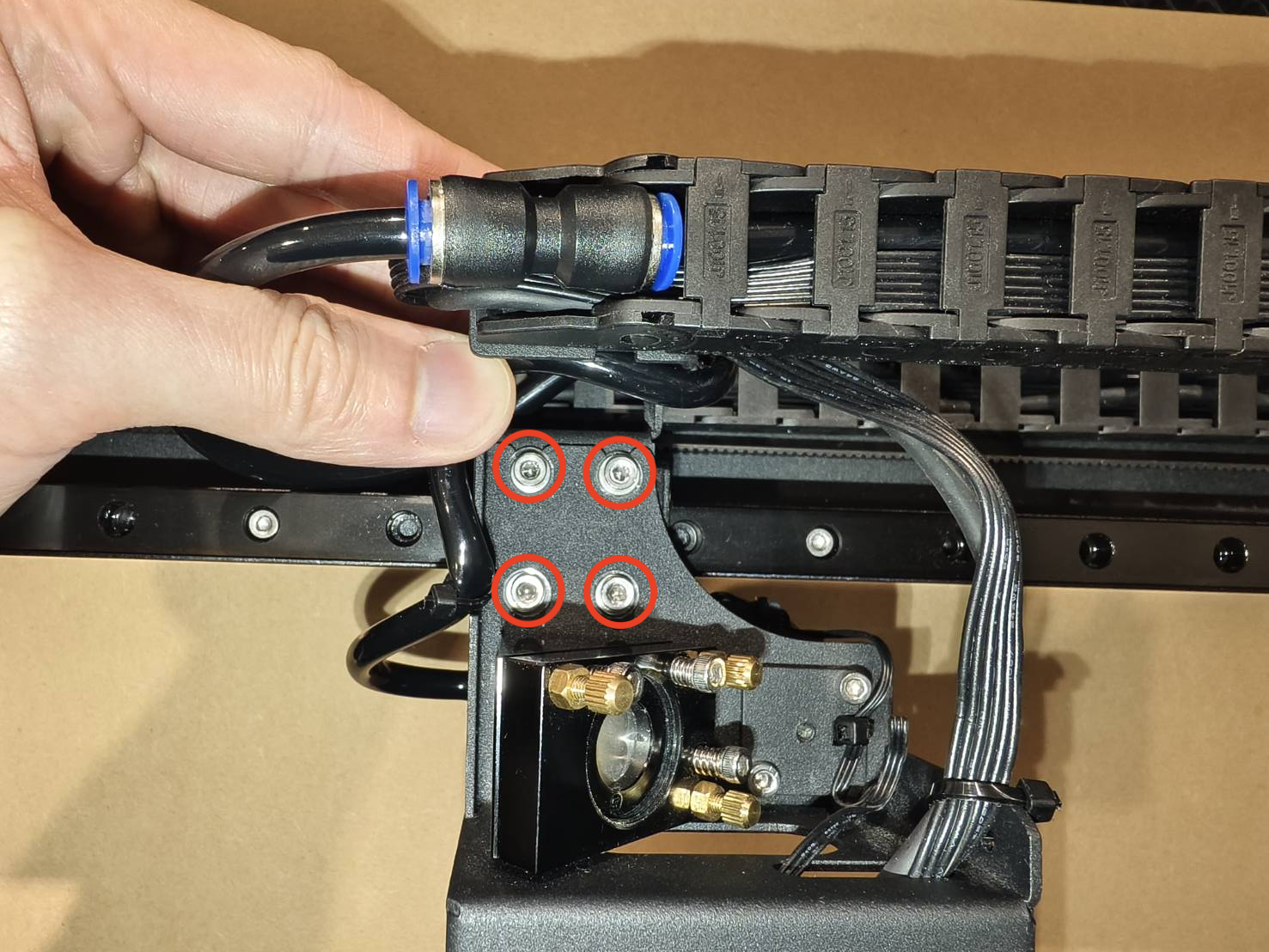

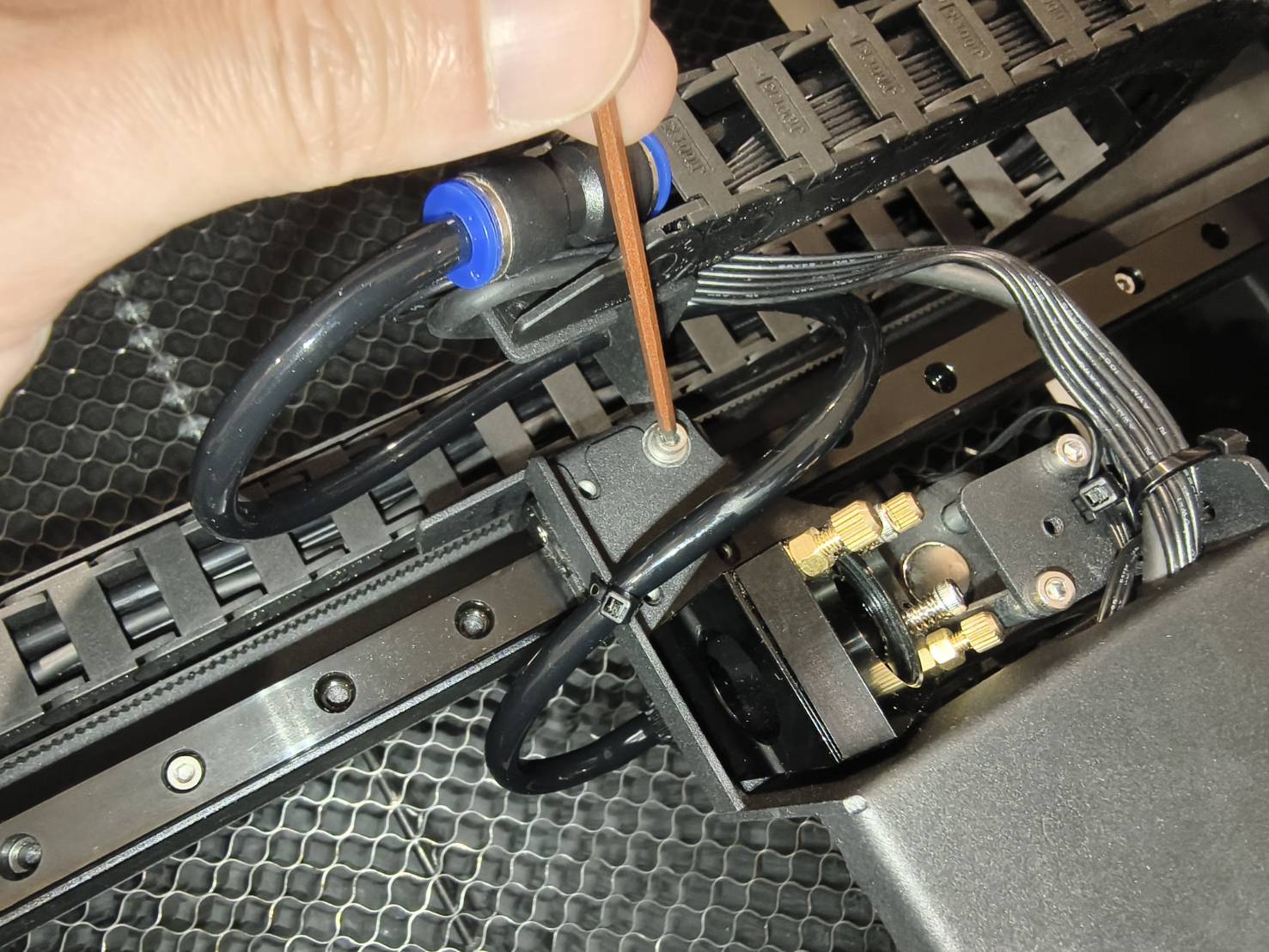

• Åbn lågen for at løsne disse skruer. (2,5 mm unbrako x 4 stk.)

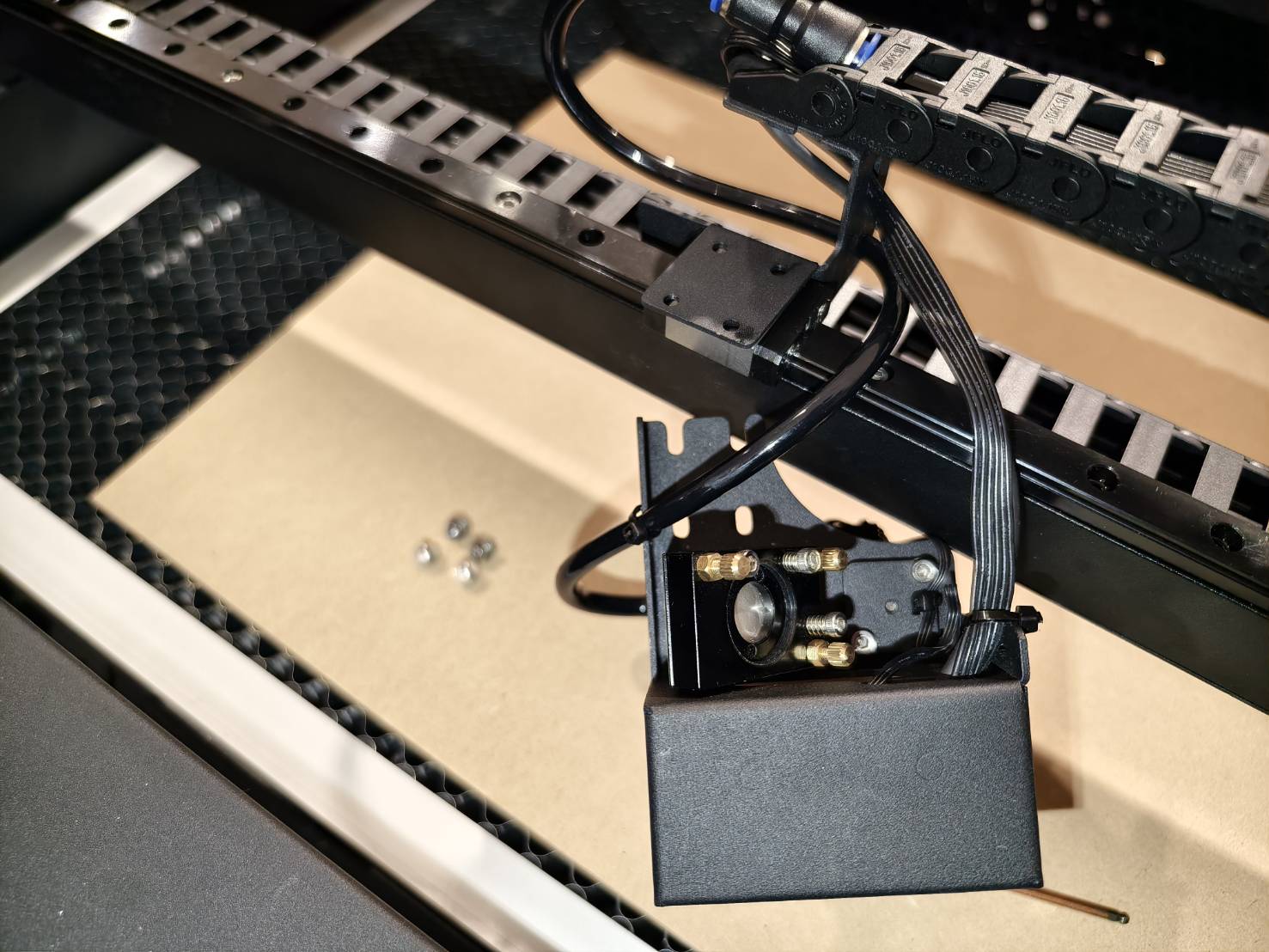

• Laserhovedenheden kan nu afmonteres fra systemet.

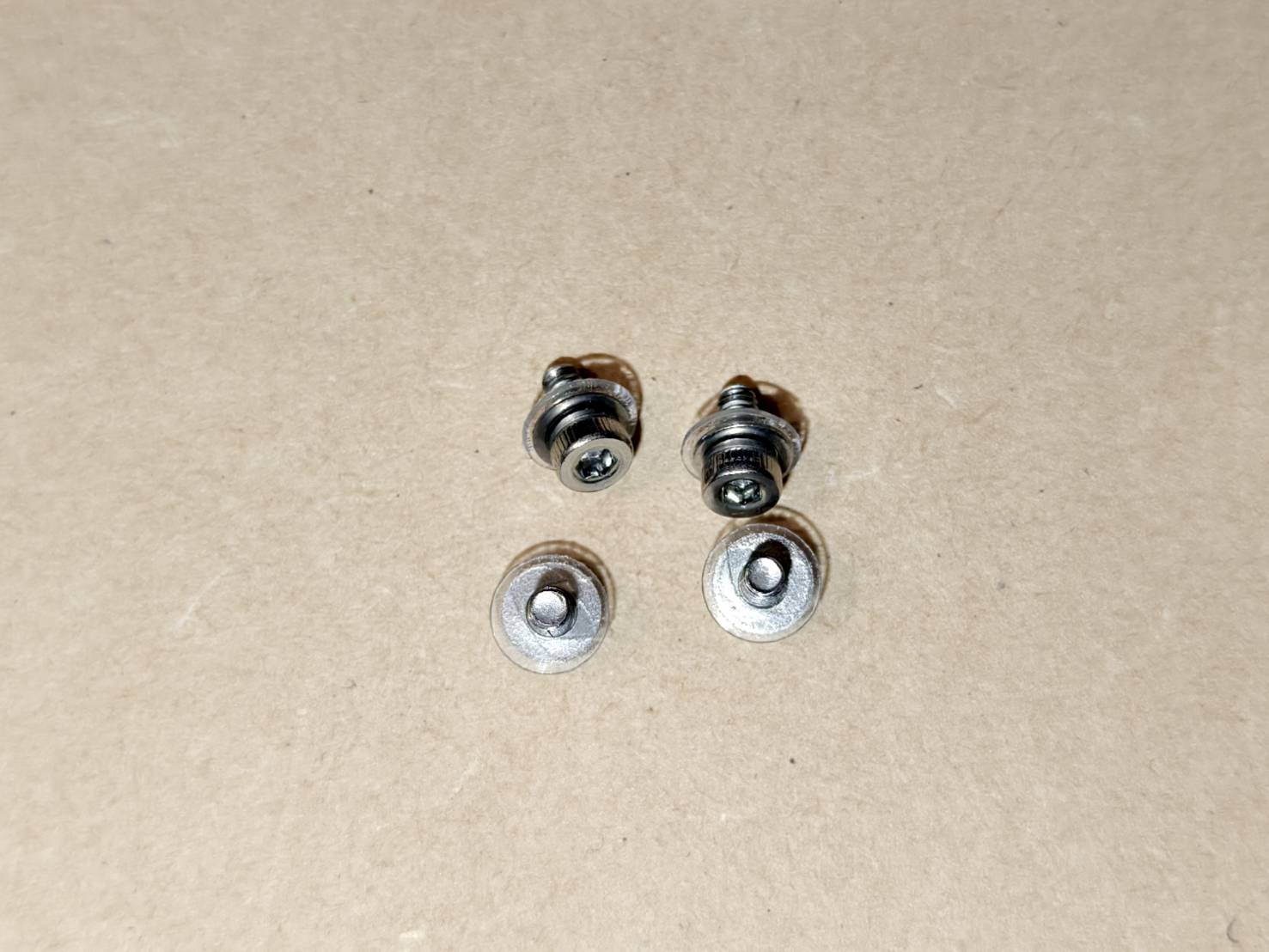

  Gem skruer og spændeskiver omhyggeligt til senere brug.



Trin 3

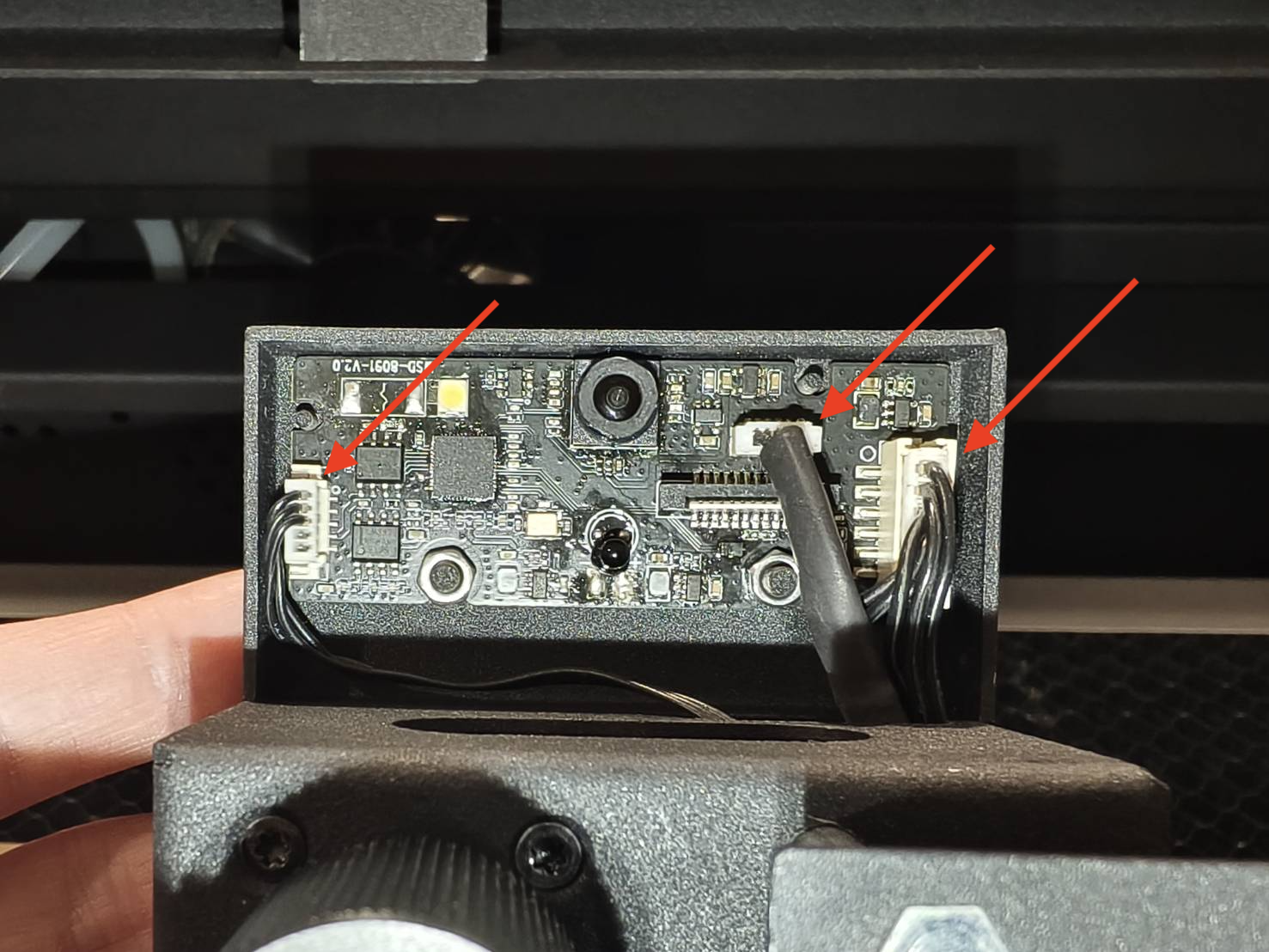

Frakobl kablerne på printkortet.

Trin 4

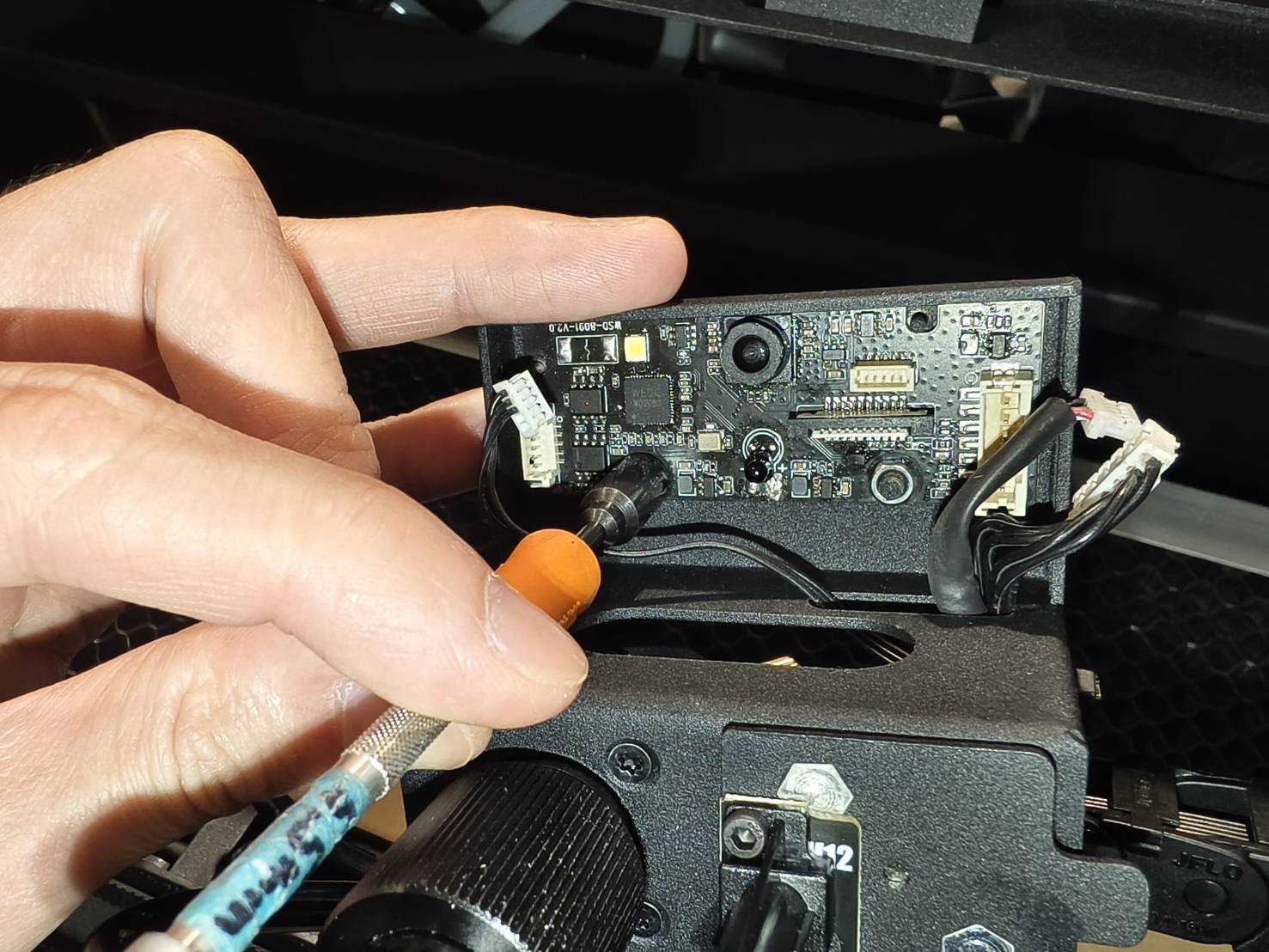

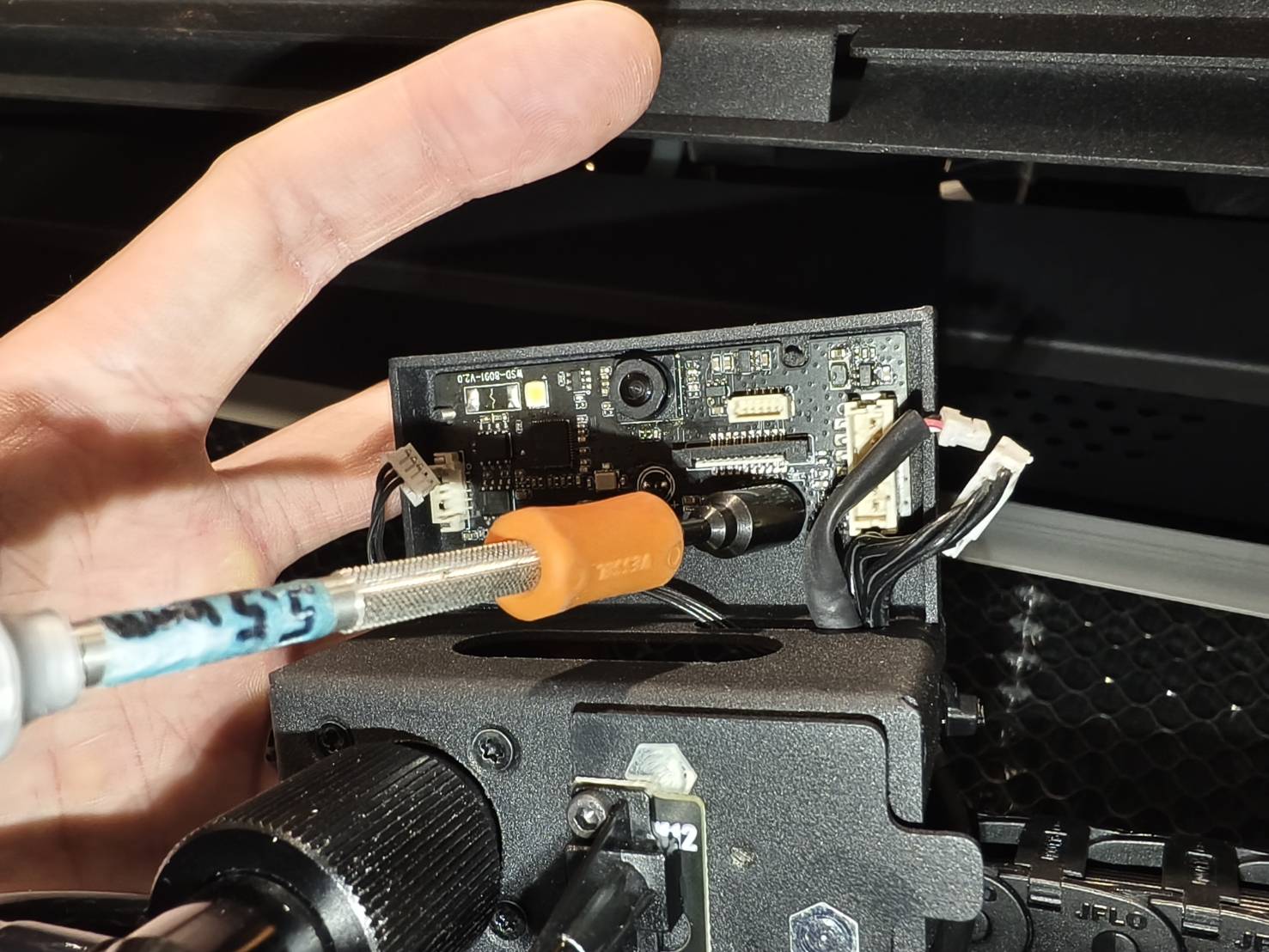

• Fjern møtrikkerne fra printkortet på laserhovedenheden.

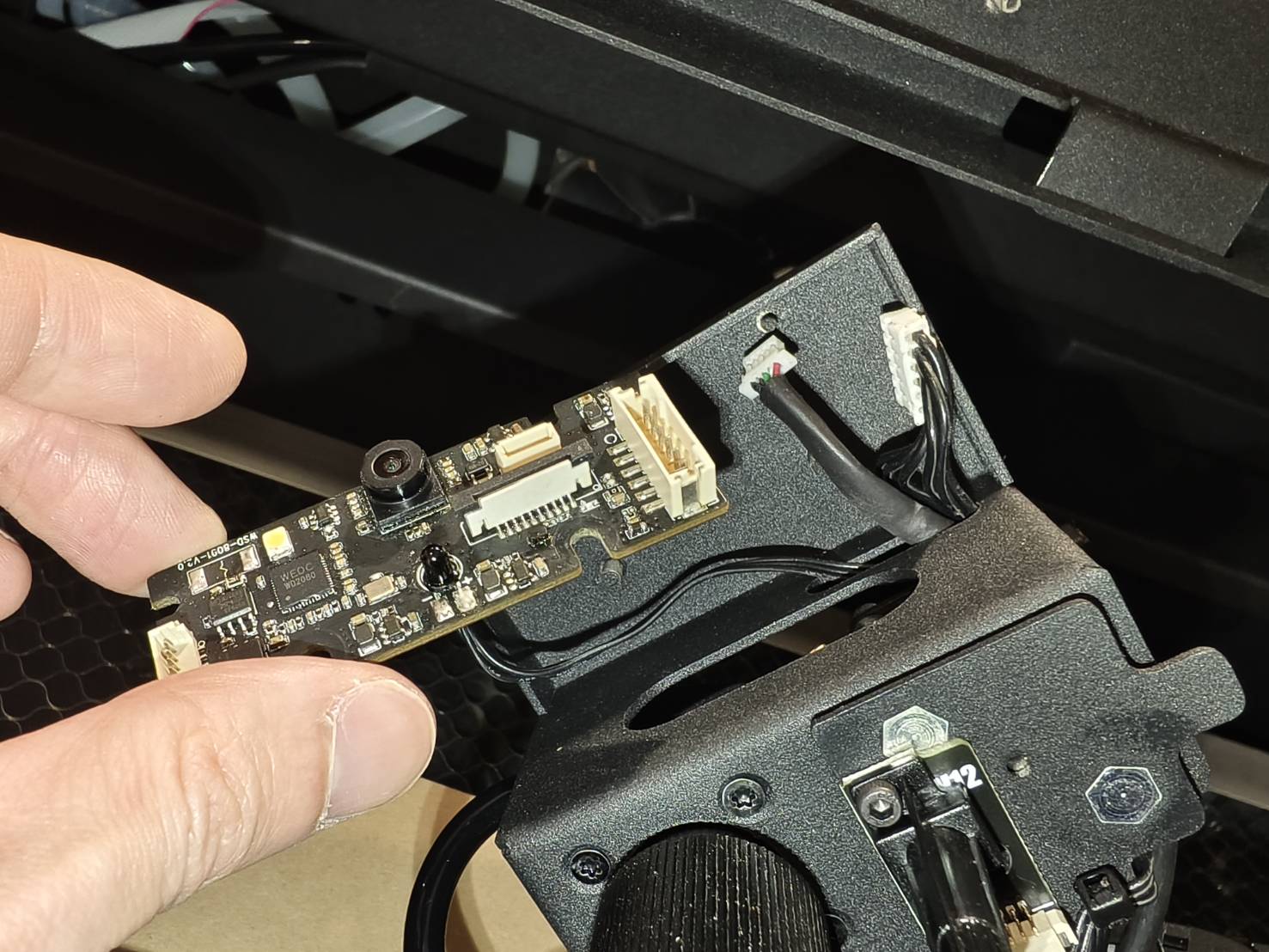

• Printkortet kan nu fjernes helt fra systemet.


Trin 5

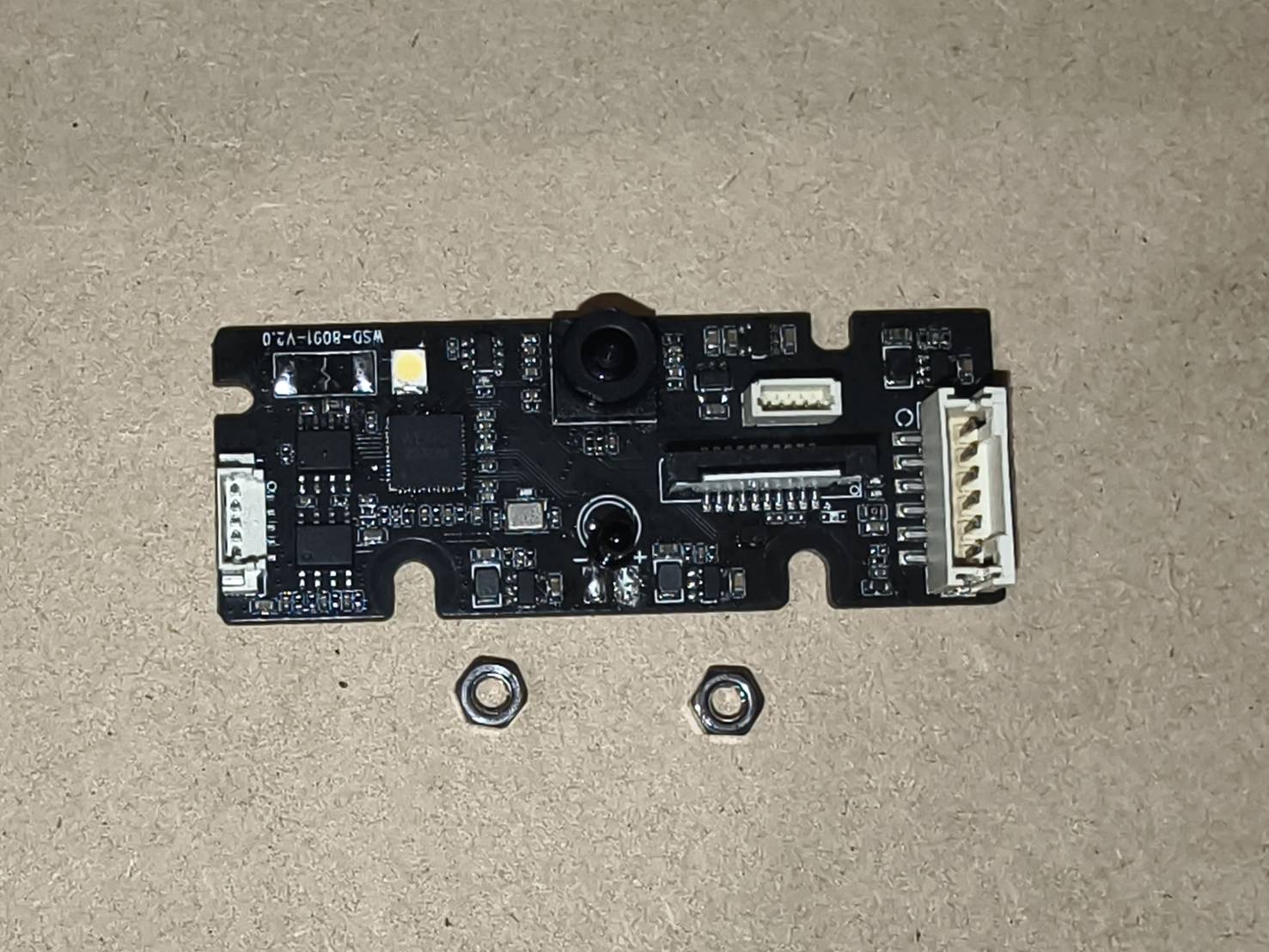

Monter det nye printkort.

Trin 6

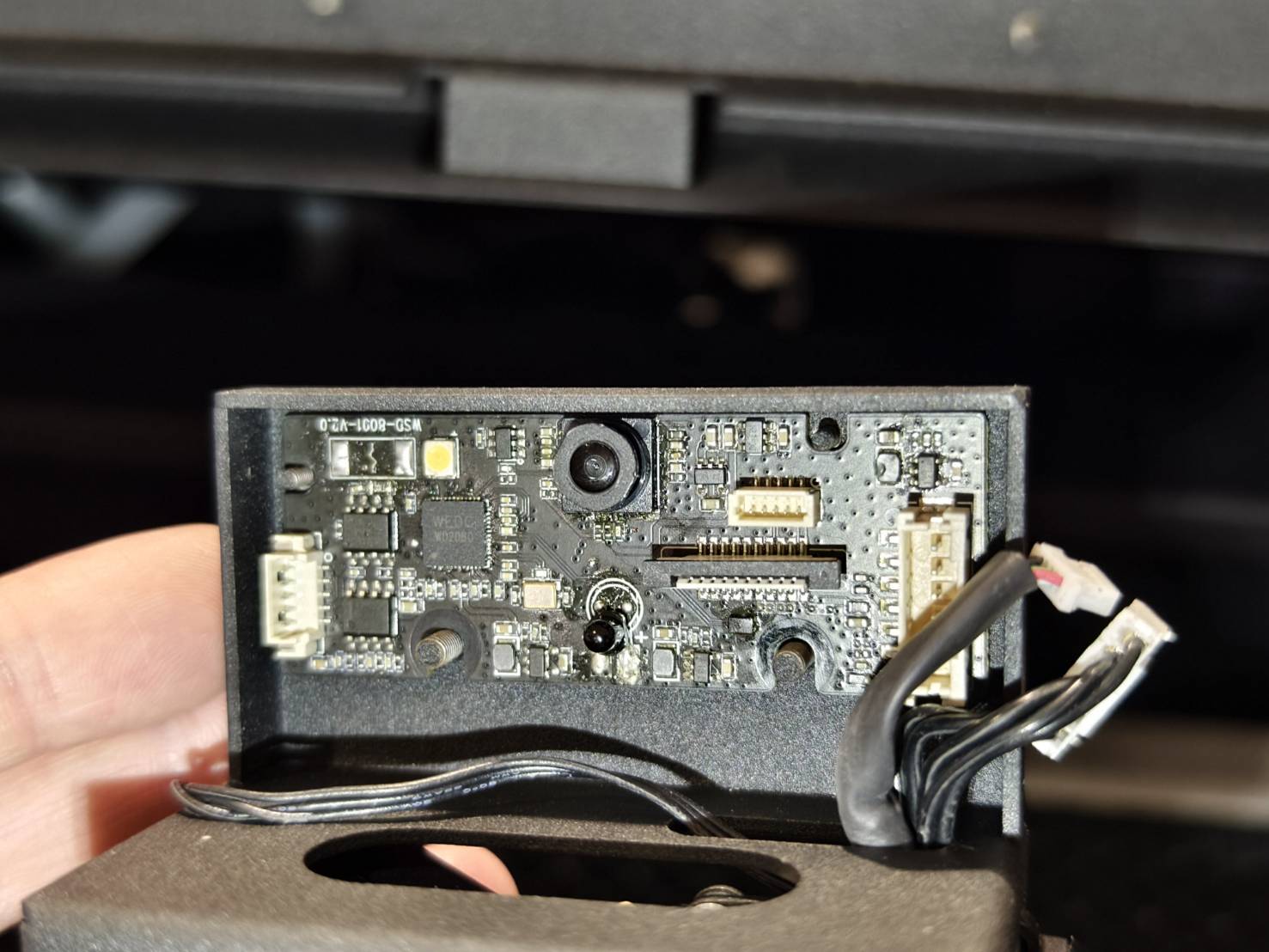

Tilslut kablerne igen.

Trin 7

Genmonter laserhovedenheden.
(Laserhovedenheden vil være øverst under fastskruning)

Trin 8

Tænd for maskinen for at kontrollere den optiske bane og justér den om nødvendigt.
Brug venligst linket nedenfor til at udføre en inspektion af den optiske bane.
Justering af optisk bane

Trin 9

Se venligst dette link for at udføre Avanceret kamerakalibrering.
