beamo II - Udskiftning af touchskærm

Værktøj

Trin 1

Sluk maskinen, og fjern strømkablet.

Trin 2

Fjern det forreste metaldæksel. (T8 torx-skrue * 10 stk.)

Trin 3

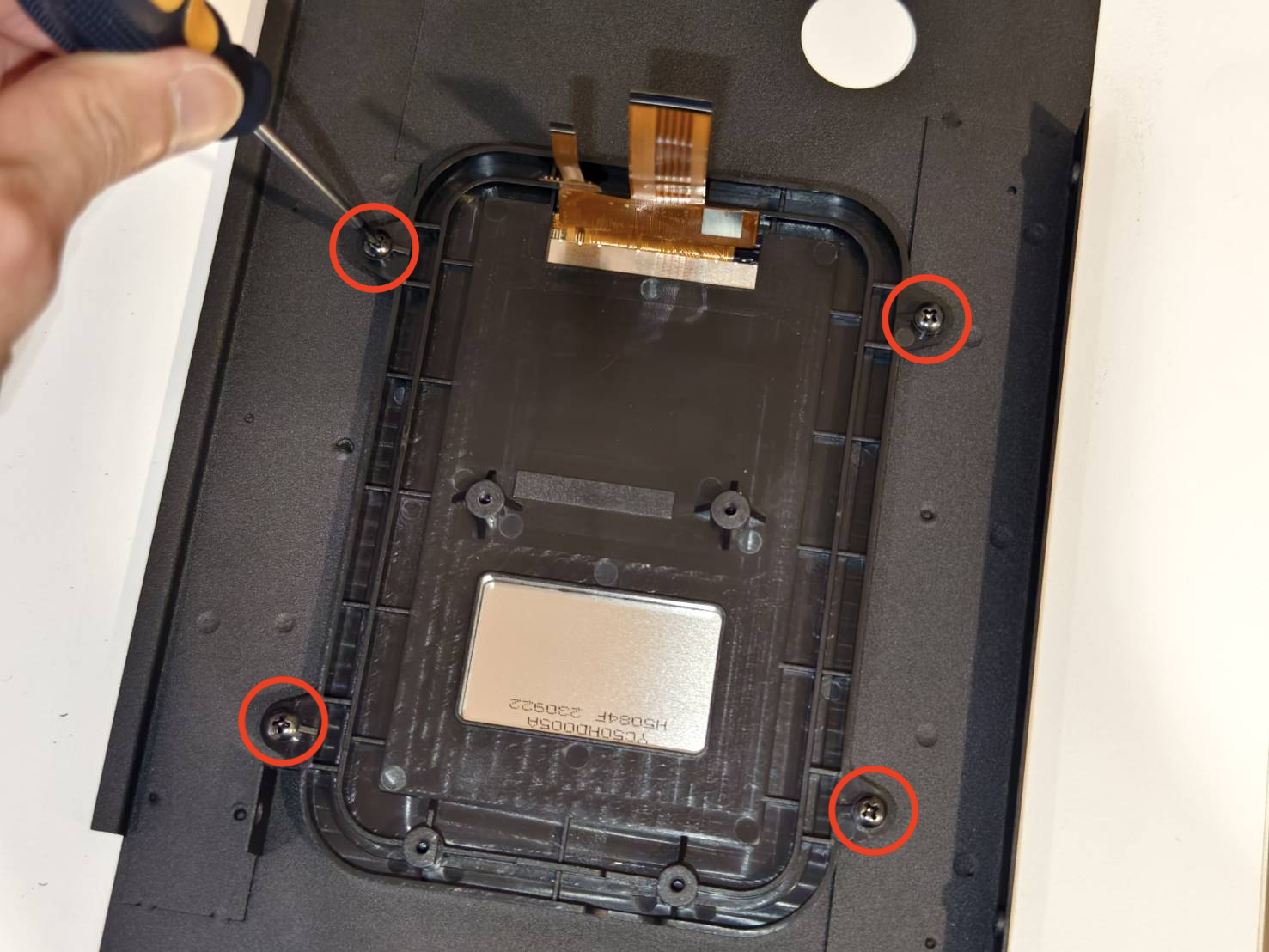

Fjern skruerne fra RK-kortet.

Trin 4

Vend RK-kortet, og åbn kabelklemmerne for at frakoble fladkablerne.

Trin 5

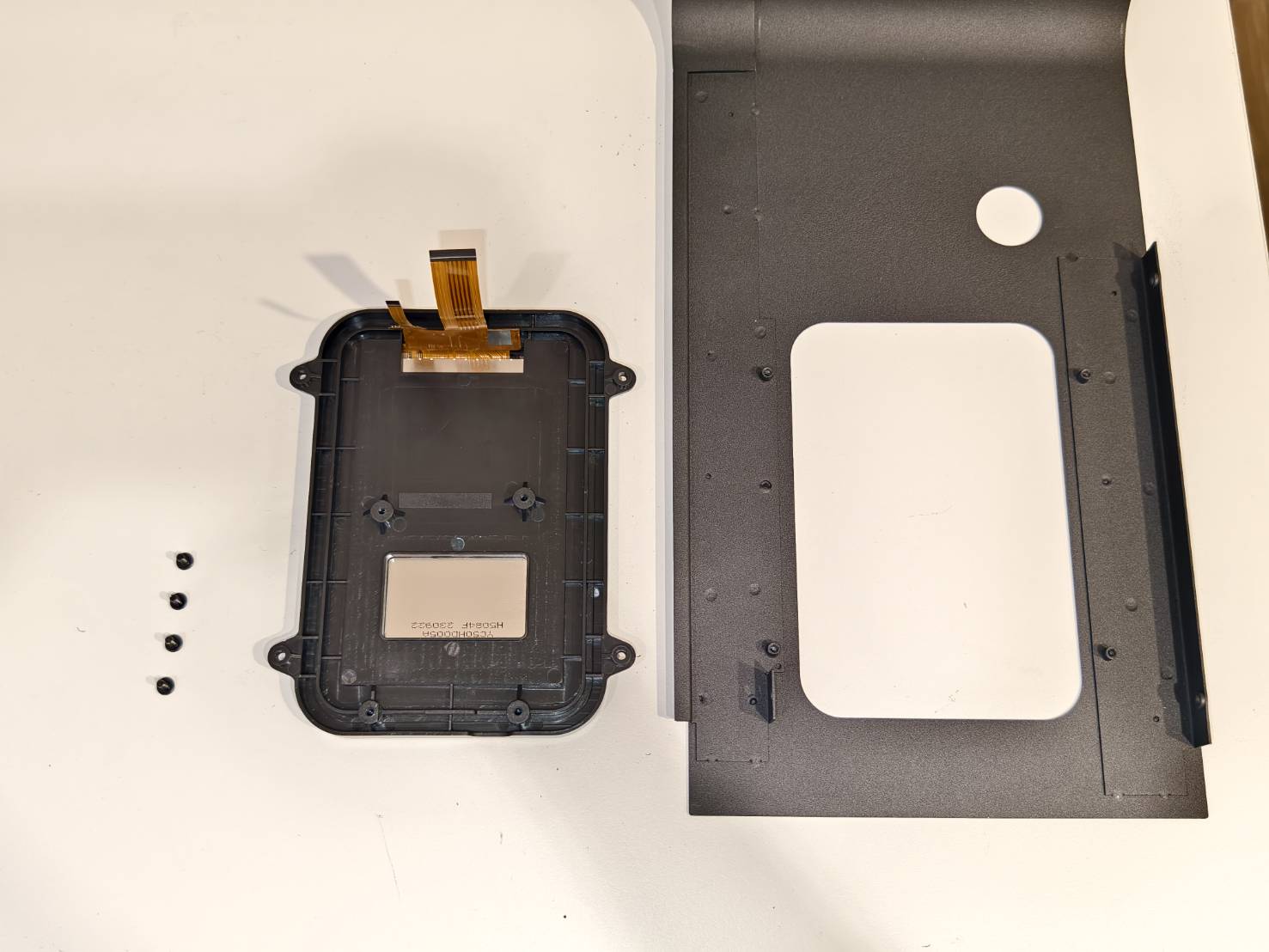

Fjern skærmen sammen med beslaget.

Trin 6

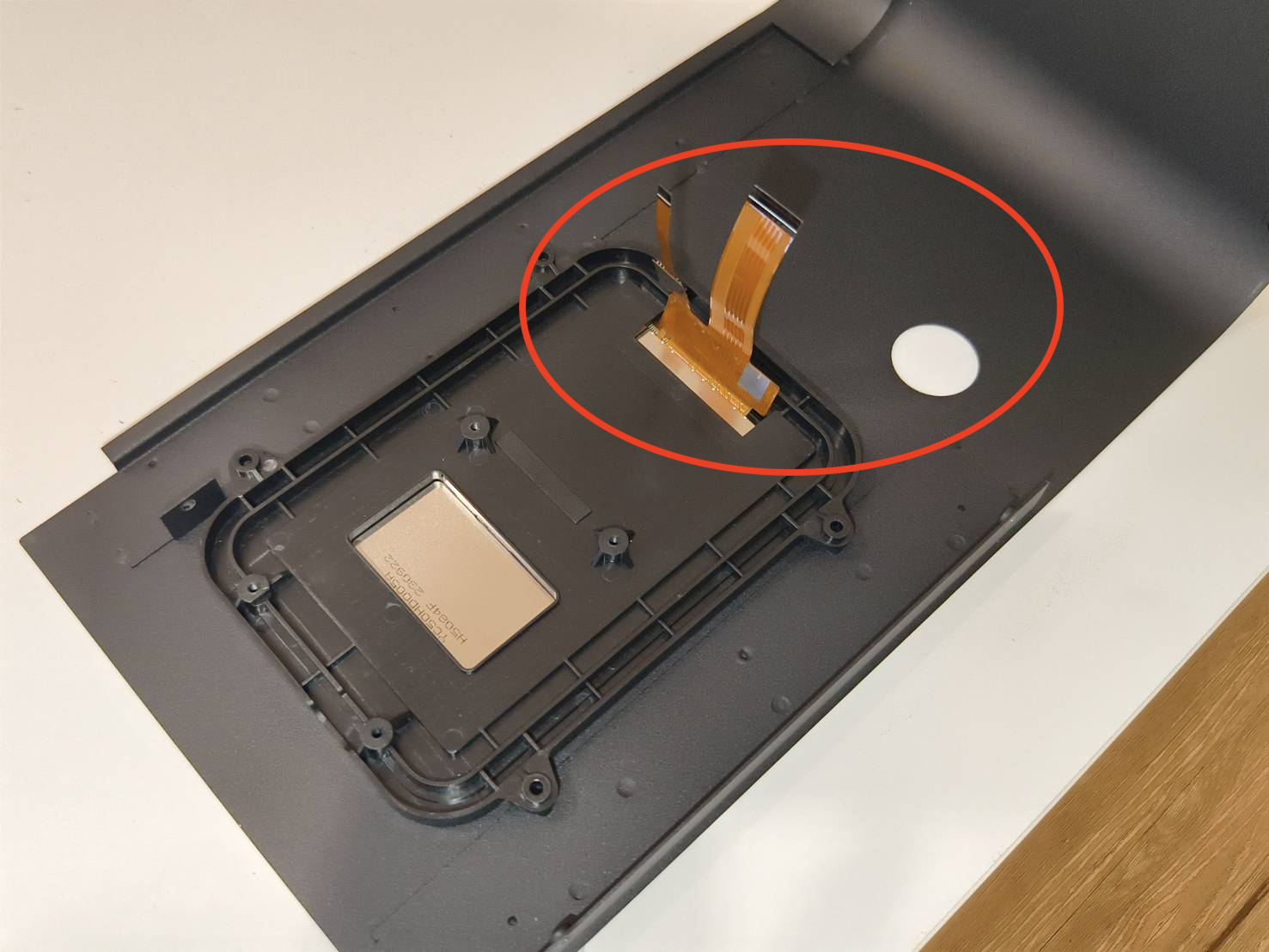

Monter touchskærmen med beslaget. Sørg for, at kablerne er på samme side som det runde hul.

Trin 7

Tilslut fladkablerne, og sørg for, at klemmerne er sikkert låst efter tilslutning af kablerne.

Trin 8

Vend RK-kortet, og skru det fast til beslaget.

Trin 9

Monter det forreste metaldæksel. Sørg for, at Type-C-kablets hvide prik vender opad som vist i videoen.
