beamo II - Vejledning til udskiftning af laserrør

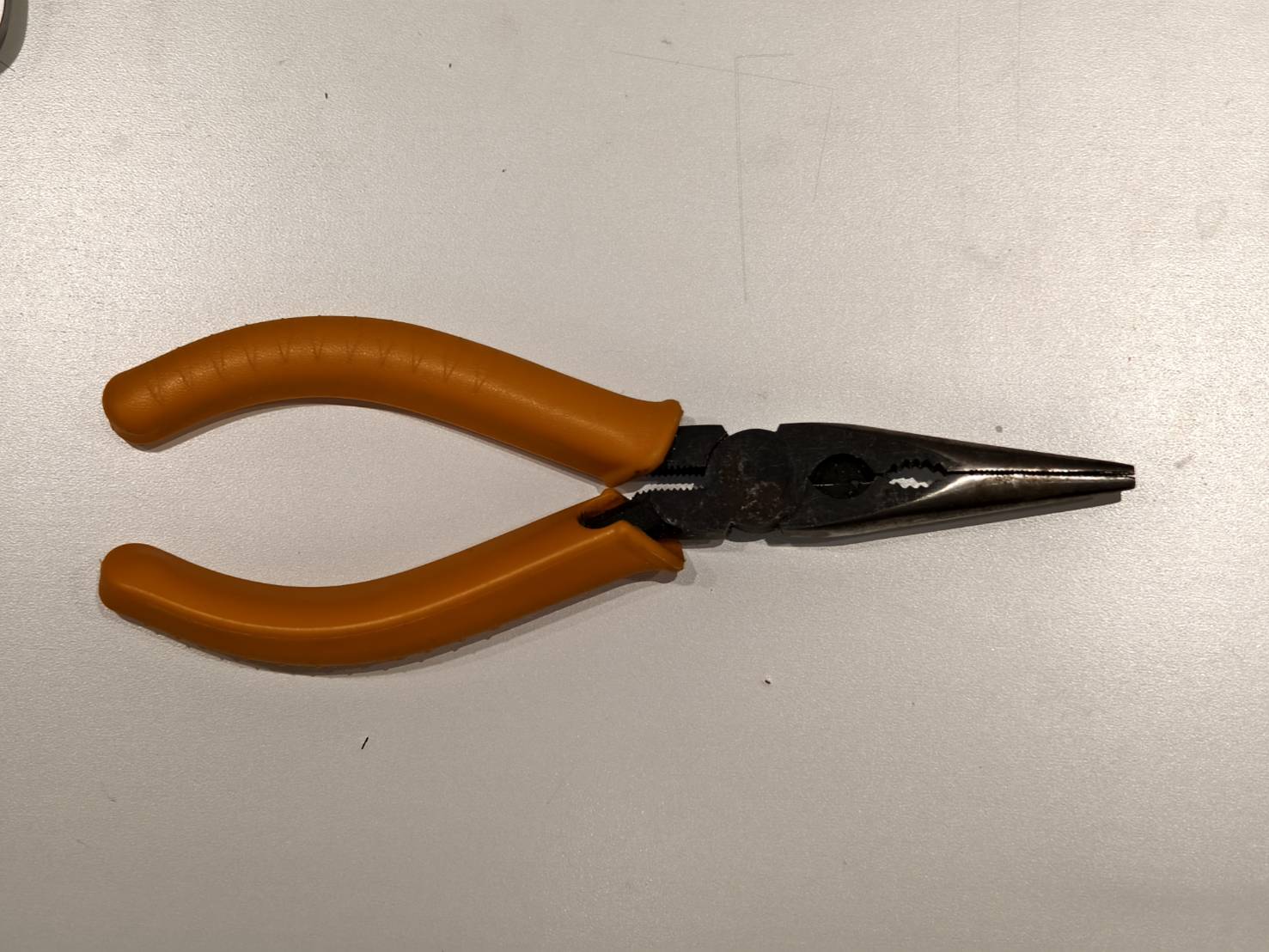

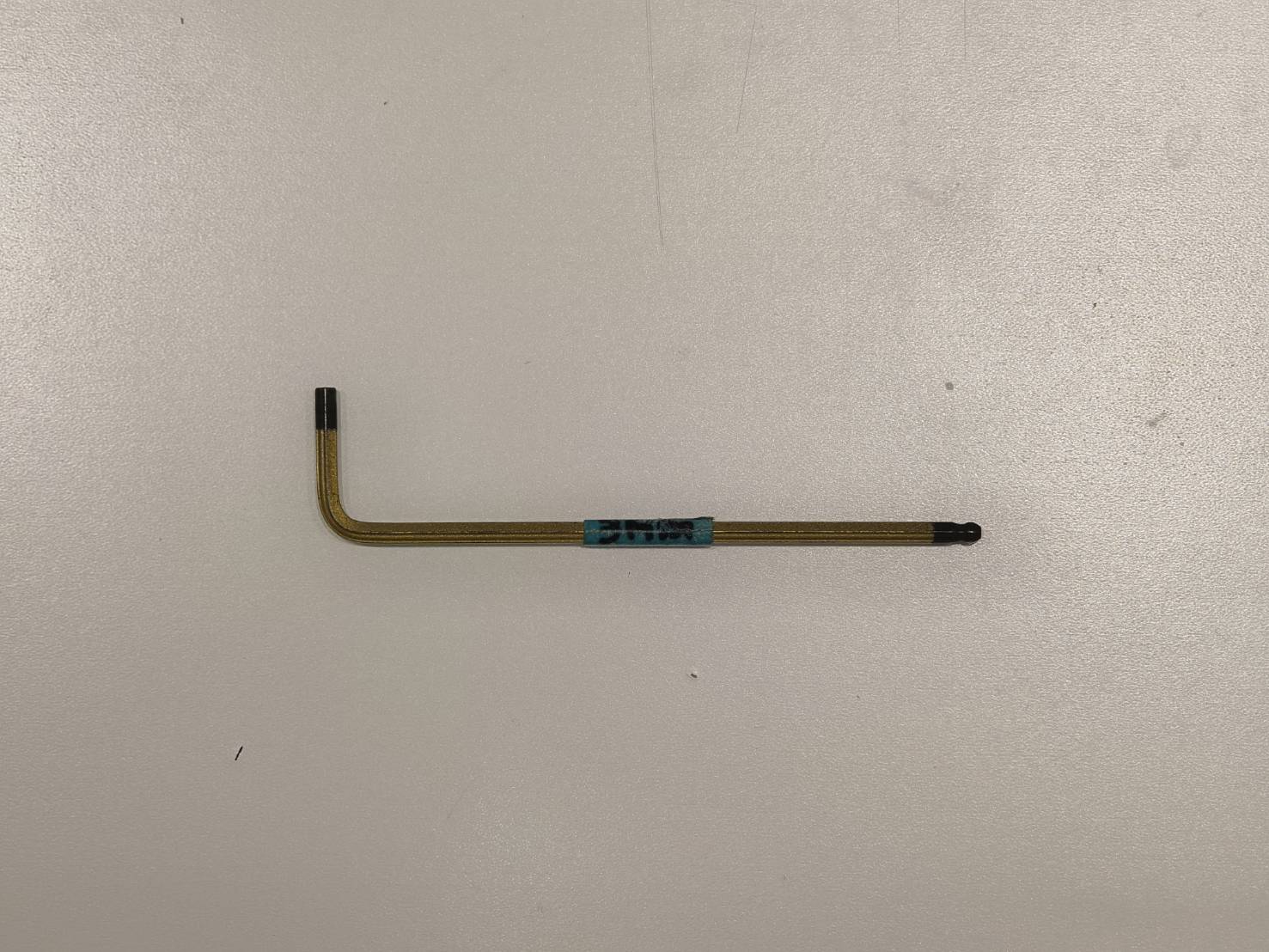

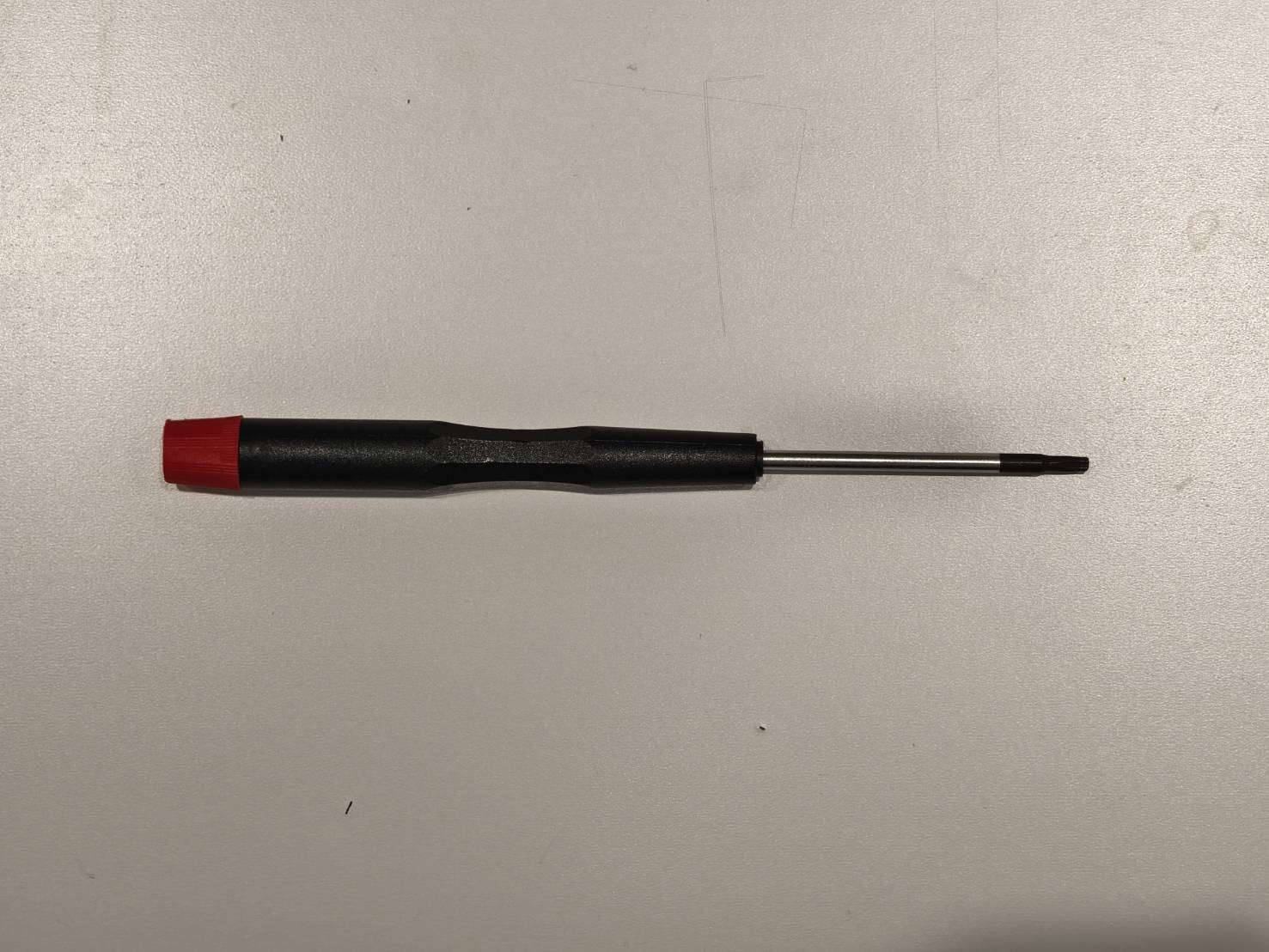

Værktøj

Trin 1

Sluk maskinen, og fjern strømkablet.

Trin 2

Fjern det bageste metaldæksel.

Trin 3

Trin 4

Fjern laserrørets holdere.

Trin 5

Afbryd laserrørets jordkabel.

Trin 6

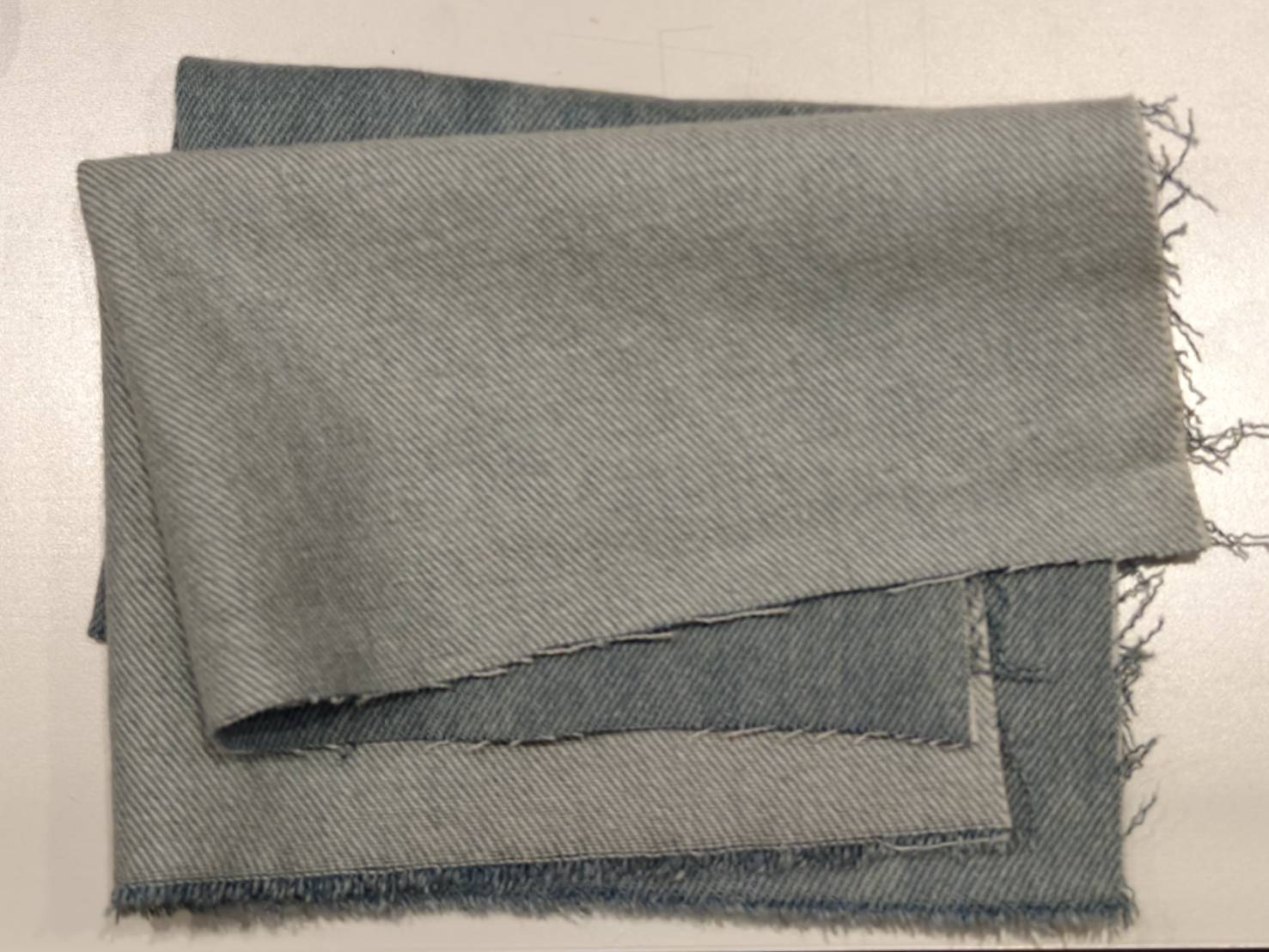

Placer kludene under laserrøret på begge sider.

Trin 7

Fjern vandslangeklemmen fra højtrykssiden.

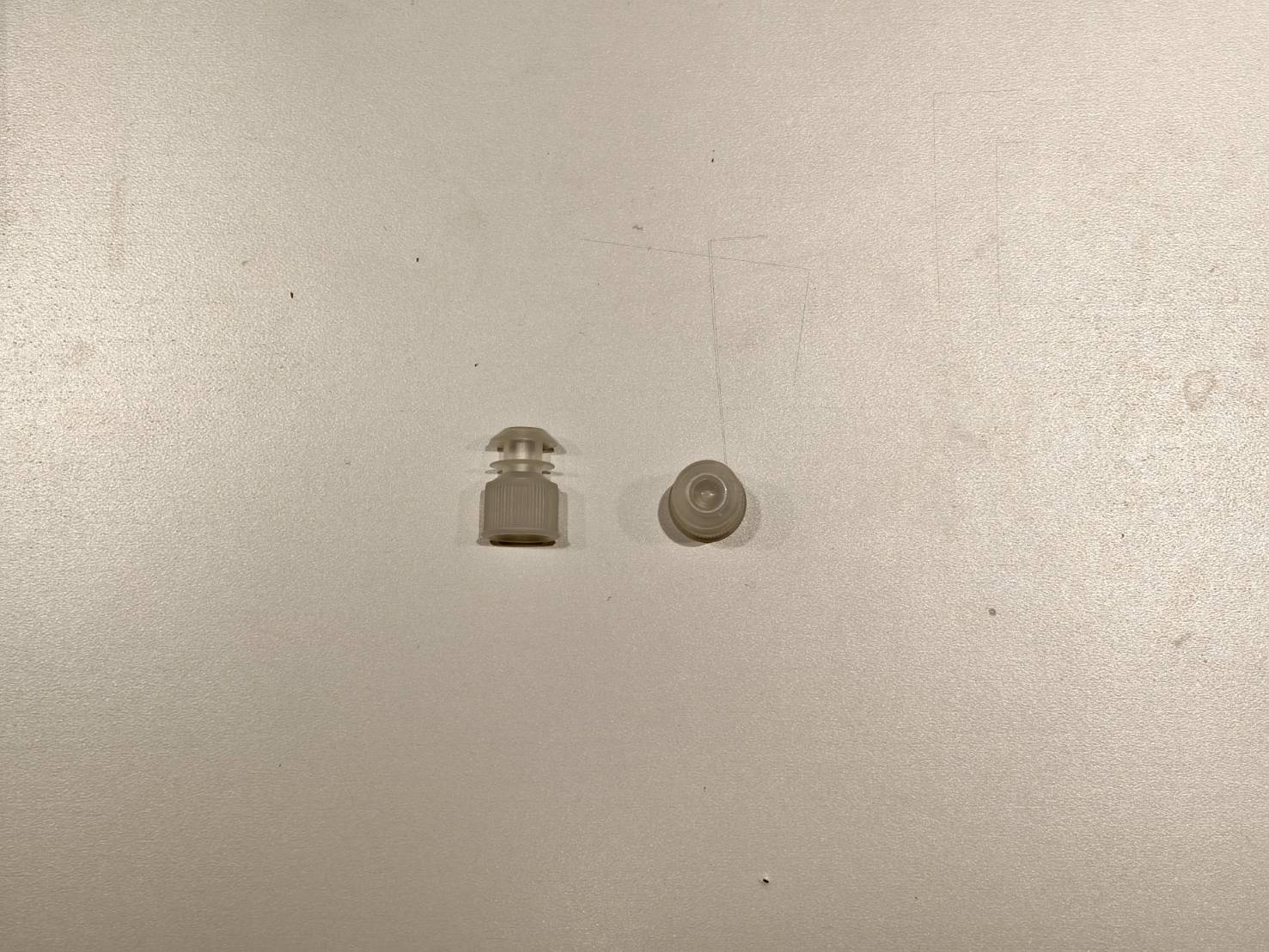

Sørg for, at vandslangepropppen er klar, så den kan indsættes umiddelbart efter, at slangen er afmonteret.

Trin 8

Fjern vandslangeklemmen fra lavtrykssiden.
Sørg for, at vandslangepropppen er klar, så den kan indsættes umiddelbart efter, at slangen er afmonteret.

Trin 9

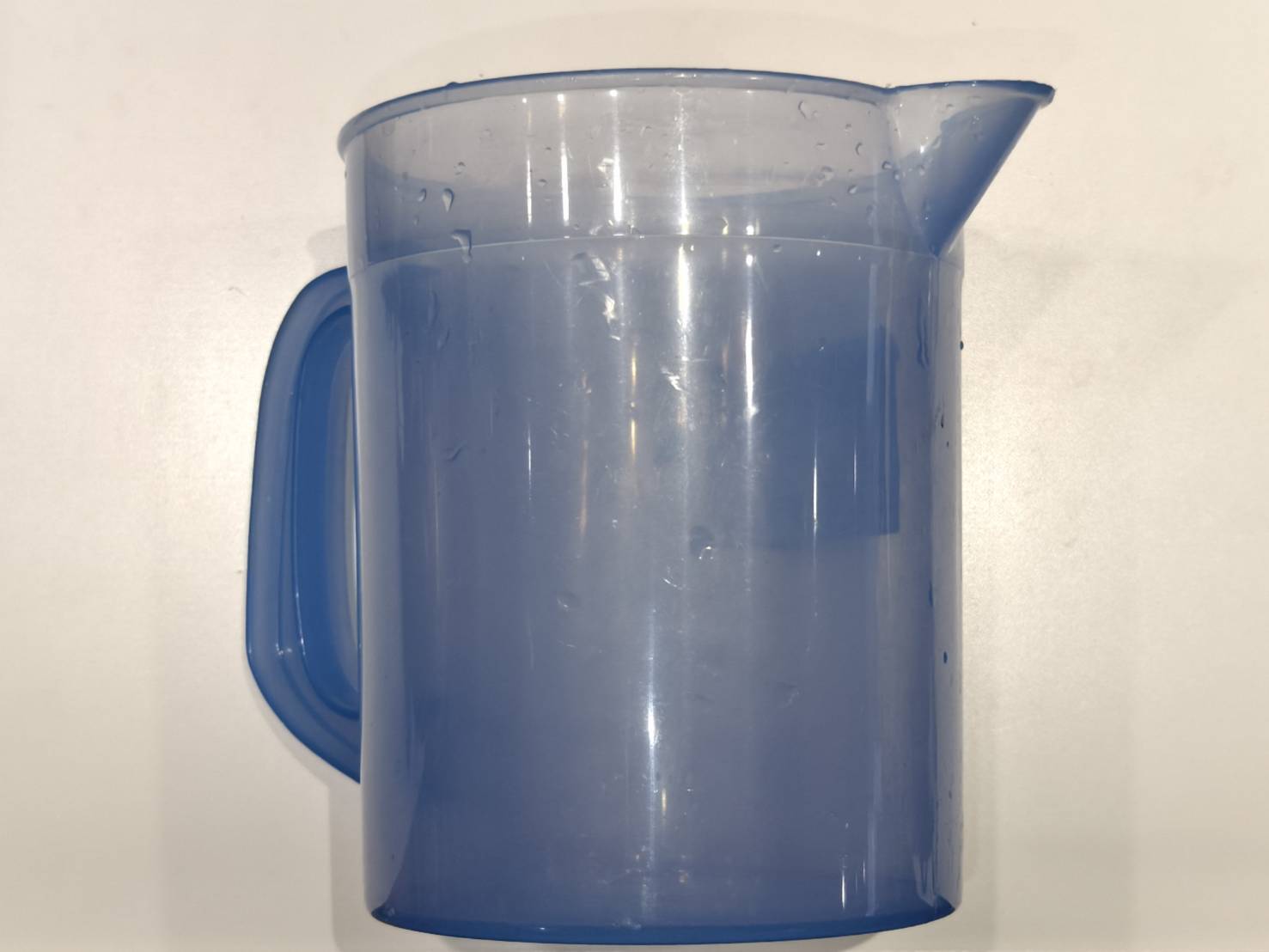

Forbered en spand på forhånd til at dræne vandet fra laserrøret.
Laserrøret kan derefter fjernes, og vandet vil blive drænet.

Trin 10

Placer det nye laserrør på maskinen, og tilslut jordkablet til terminalen.
(Jordkablet skal være på samme side som det andet.)

Trin 11

Fjern slangepropppen fra højtrykssiden, og tilslut vandslangen til laserrøret.

Trin 12

Fjern slangepropppen fra lavtrykssiden, og tilslut vandslangen til laserrøret.

Trin 13

Fastgør laserrøret på plads. Bemærk venligst disse to punkter:

1. Afstanden mellem laserrørets dyse og det første spejlsæde skal være omkring 1,5 cm (én finger).
2. Der er to korte vandslanger på begge sider af laserrøret; disse skal være vandrette.

Trin 14

Sæt skummet tilbage på plads, og tilslut kablerne mellem laserrøret og laser-strømforsyningen.

Trin 15

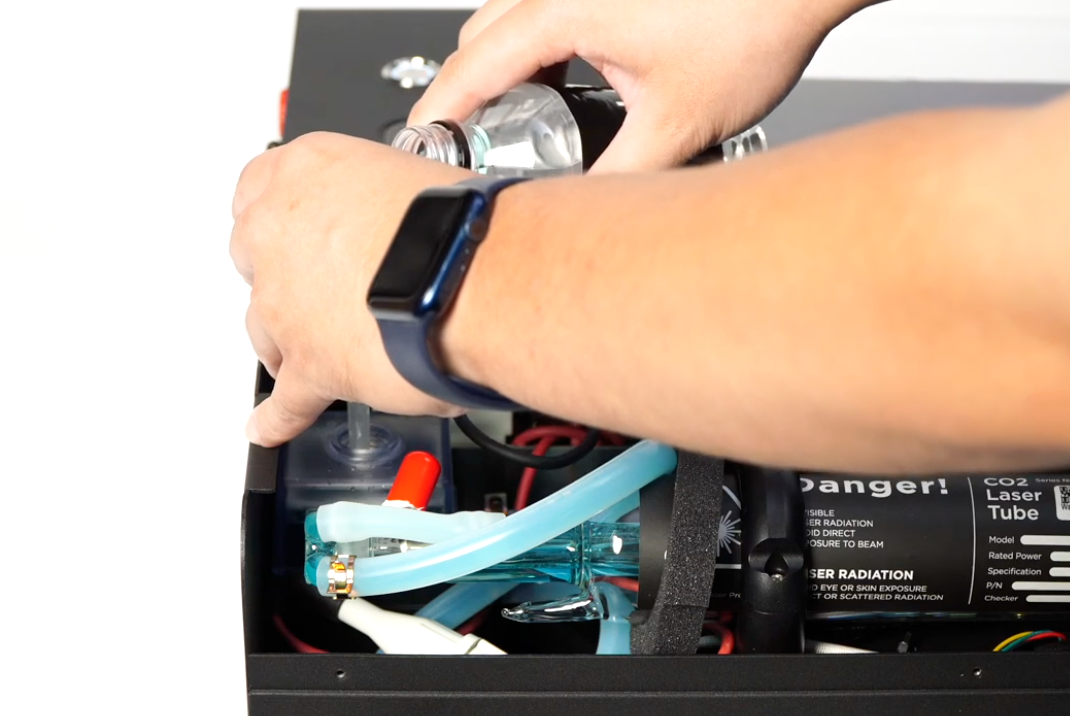

Tilsæt vand til systemet.
[4-8 Påfyldning af kølevand]

Trin 16

Efter tilsætning af vandet skal du justere den optiske sti.
[4-10 Justering af optisk sti]
