beamo II - Udskiftning af X-akse-kort

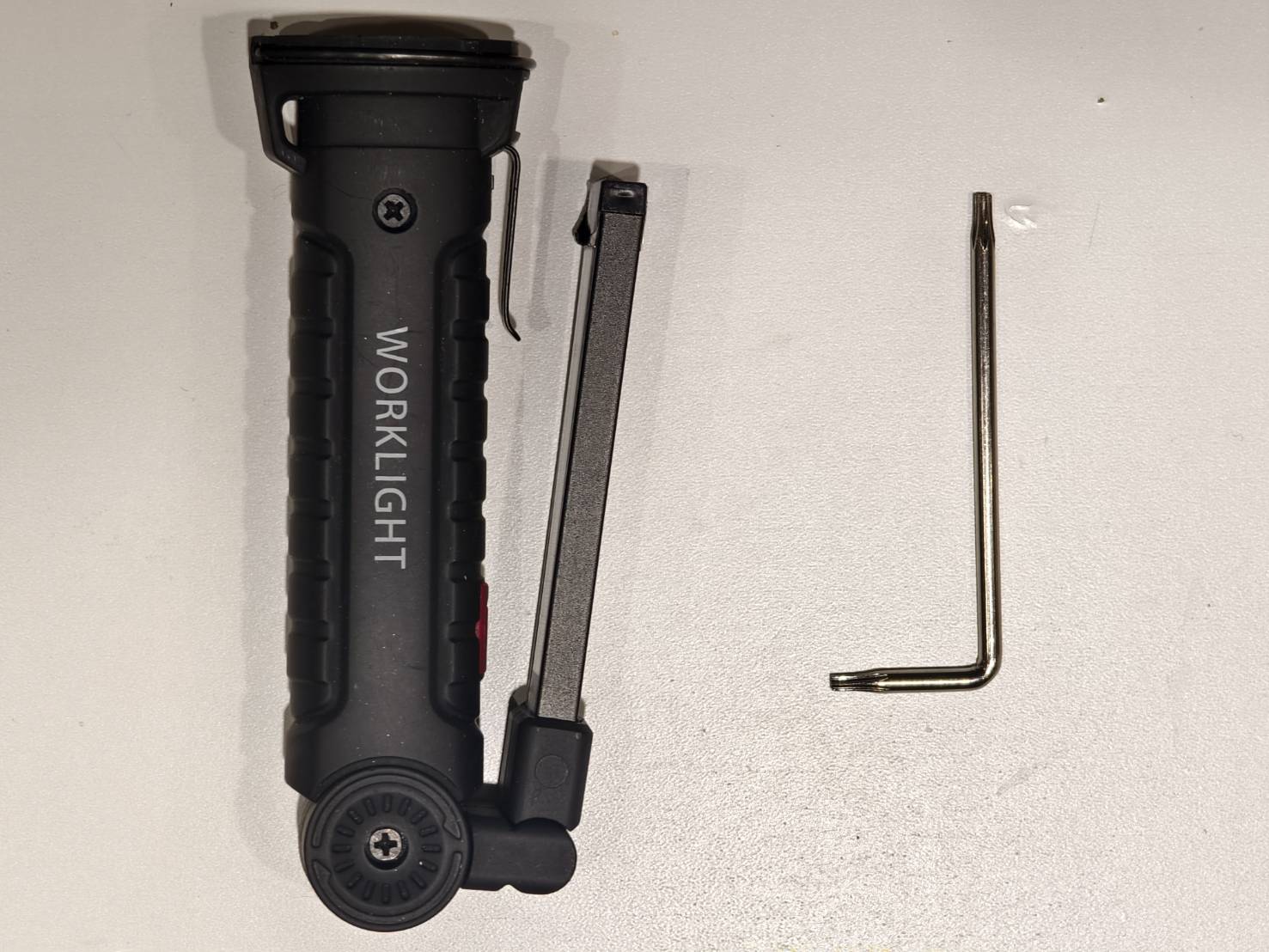

Værktøj

Trin 1

Sluk maskinen, og fjern strømkablet.

Trin 2

Fjern skruerne fra X-akse-kortet. (T8 torx-skrue * 3 stk.)

Trin 3

Tag 28-pins kablet og kamerakablet ud.
(Bemærk venligst, at der er to kabler, der skal tages ud. De kan blive taget ud samtidig, hvis du anvender for meget kraft, men det er acceptabelt.)

Trin 4

Frakobl FPC-kablet fra X-akse-kortet. X-akse-kortet kan derefter fjernes helt.

Trin 5

Tilslut FPC-kablet til det nye X-akse-kort.

Trin 6

Sæt 28-pins kablet og kamerakablet i X-akse-kortet.
(Sørg venligst for, at 28-pins kablet er sikkert tilsluttet X-akse-kortet.)

Trin 7

Fastgør X-akse-kortet med de tre T8-skruer.

#END
