beamo II - Udskiftning af Z-akse kort

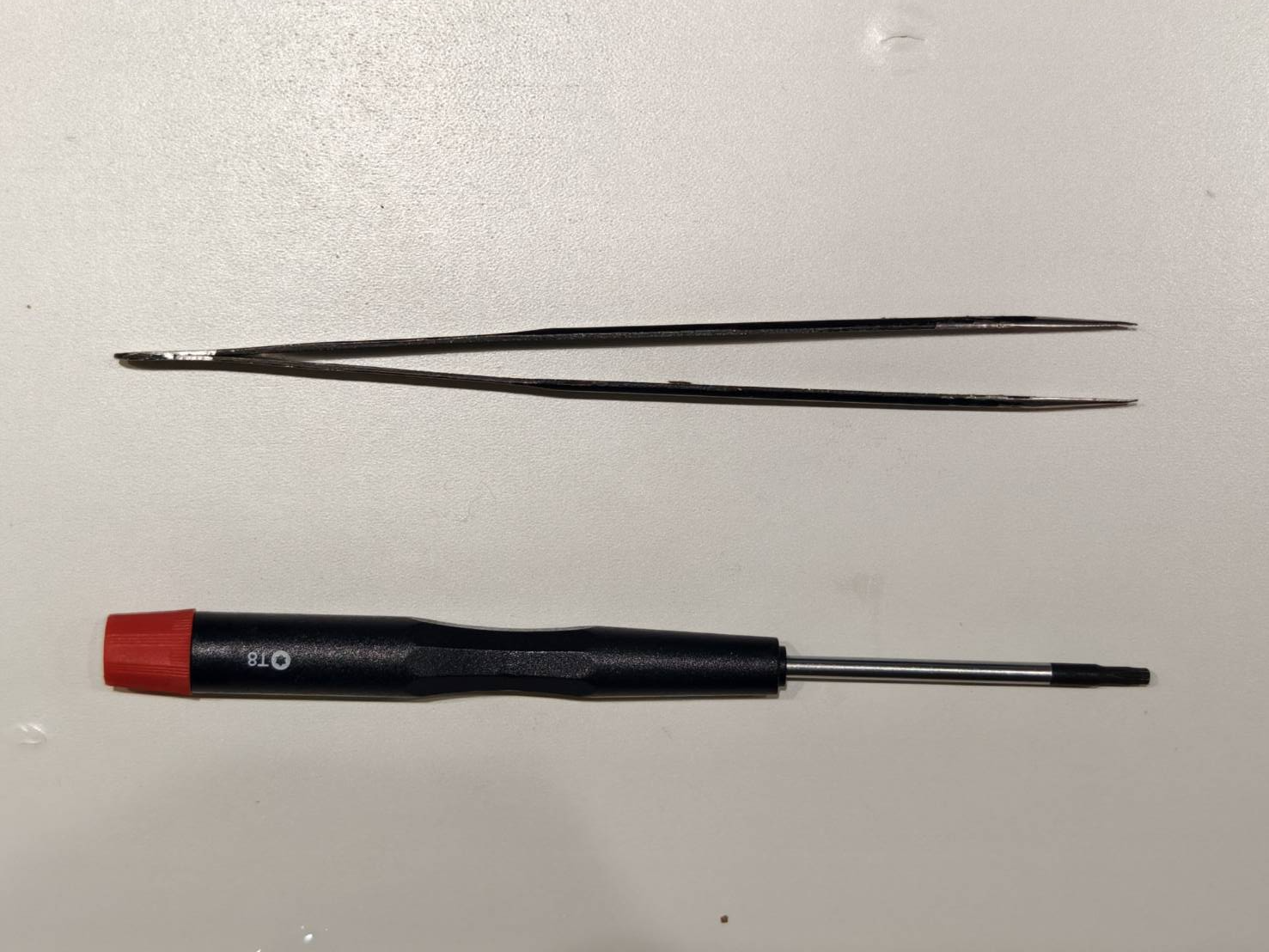

Værktøj

Trin 1

Sluk maskinen, og fjern strømkablet.

Trin 2

Afmonter luftslangen fra toppen af laserhovedet.

Trin 3

Fjern disse fire skruer.

Trin 4

Frakobl Z-akse motorkablet (4-pin).

Trin 5

Afmonter kamerakablet (lille gyldent fladkabel). Bemærk, at låsen på kabelstikket skal åbnes.

Trin 6

Afmonter X-akse 34-pin fladkablet. Bemærk, at låsen på kabelstikket skal åbnes.

Trin 7

Arranger luftslangen, hvis den blokerer kortet, eller hvis kortet sidder fast i den.
Frakobl 20-pin kablet, hvorefter kortet kan fjernes helt fra systemet.

Trin 8

Tilslut 20-pin kablet til det nye kort.

Trin 9

Indsæt X-aksens 34-pin fladkabel. Sørg for, at låsen på kabelstikket er forsvarligt fastlåst.

Trin 10

Indsæt kamerakablet (lille gyldent fladkabel). Sørg for, at låsen på kabelstikket er forsvarligt fastlåst.

Trin 11

Tilslut Z-aksens motorkabel (4-pin) til kortet.

Trin 12

Fastgør kortet med de fire T8 torx-skruer.

Trin 13

Tilslut luftslangen til laserhovedet igen.
