beamo II - Udskiftning af autofokusprobe

Værktøj

Trin 1

Fjern honningkagen. (Hvis du ikke kan hæve hovedet, se venligst Trin 3 for at hæve det manuelt.)

Trin 2

Sluk maskinen, og fjern strømkablet.

Trin 3

Drej den gevindstang for at sænke laserhovedet, så du kan finde de fire skruer.

Fjern de fire skruer.

Trin 4

Drej gevindstangen for at hæve laserhovedet, hvorefter laserhovedenheden kan afmonteres.
(Sørg for, at den lineære skinne ikke falder af. Hvis den gør det, skal du sætte den tilbage på plads.)

Trin 5

Fjern de tre skruer for at afmontere Z-akse-kortet, hvorefter proben kan findes.

Trin 6

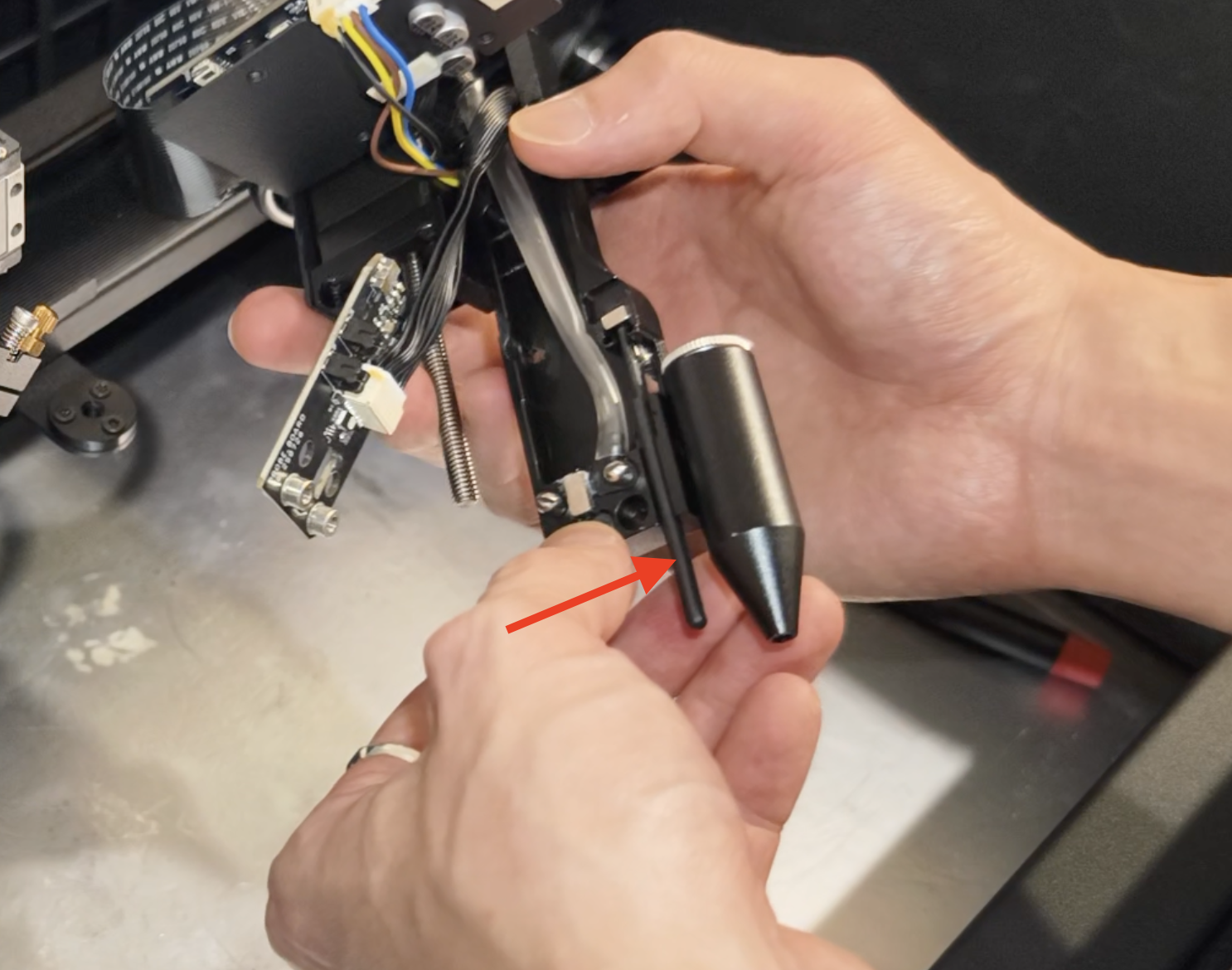

Fjern den gamle probe. Installer den nye probe.
Sørg for, at fokusprobe og magnet er i den korrekte position.
Fokusprobe og magnet skal tiltrække hinanden, hvilket er den korrekte position.

Trin 7

Fastgør Z-aksekortet til laserhovedenheden.

Trin 8

Monter laserhovedenheden ved hjælp af gevindstangen, og fastgør laserhovedenheden til den lineære skinne med de fire skruer.
