beamo II - Udskiftning af laserstrømforsyning (Laser PSU)

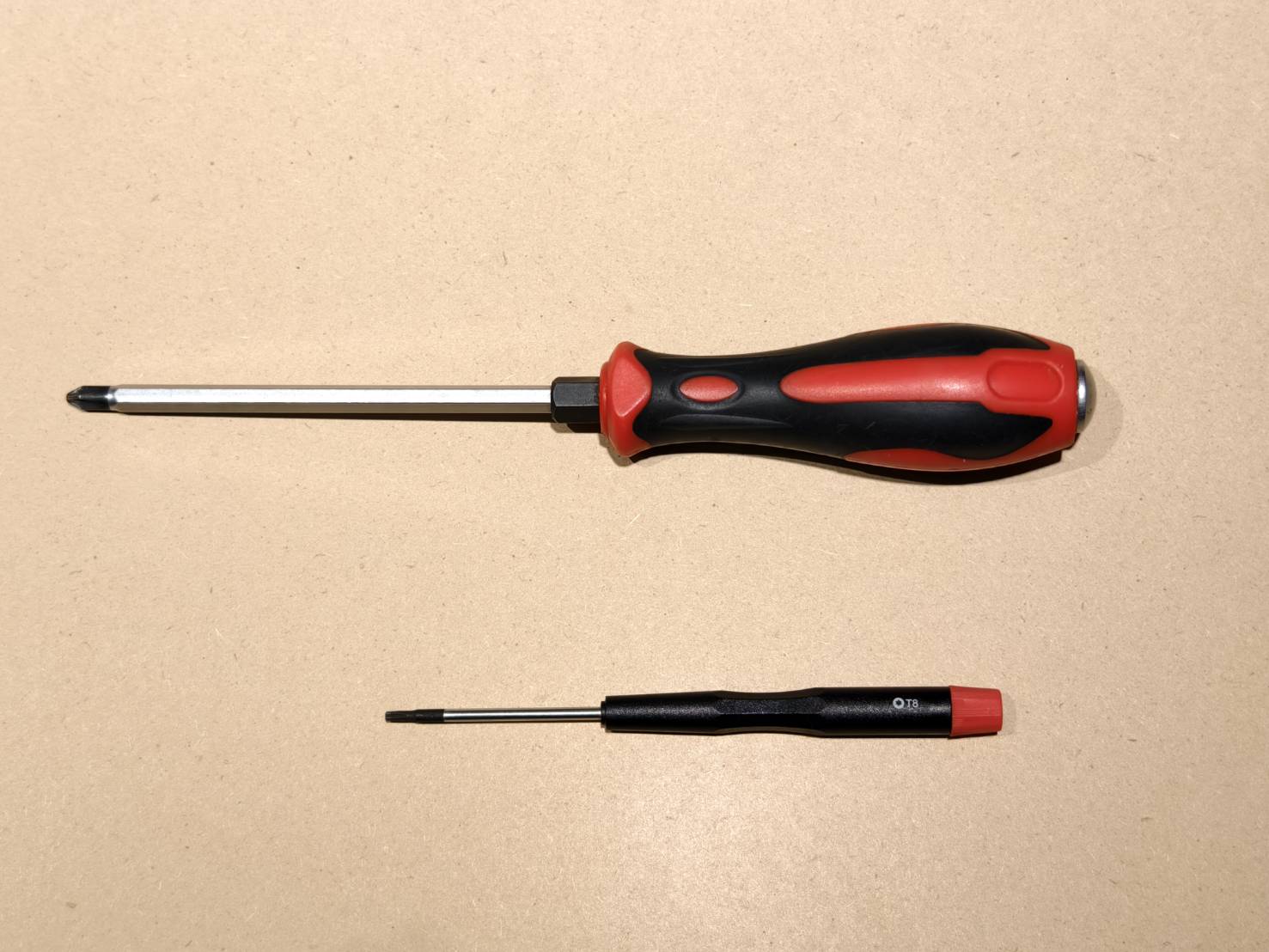

Værktøj

Trin 1

Sluk maskinen, og fjern strømkablet.

Trin 2

Fjern det forreste metaldæksel. (T8 torx-skrue * 10 stk.)

Trin 3

Fjern det bageste metaldæksel.

Trin 4

Frakobl kablerne på laser-strømforsyningen.

Trin 5

• Fjern de fire skruer på laser-strømforsyningen.



Trin 6

Fjern laser-strømforsyningen, og læg den midlertidigt til side.
(Strømforsyningens kabel er stadig tilsluttet laserrøret på dette tidspunkt.)

Trin 7

Afmonter vandpumpen for at frakoble strømforsyningens kabel fra laserrøret, hvorefter laser-strømforsyningen kan fjernes fra systemet.

Trin 8

Tilslut den nye strømforsynings kabel til laserrøret og monter vandpumpen tilbage på sin plads.

Trin 9

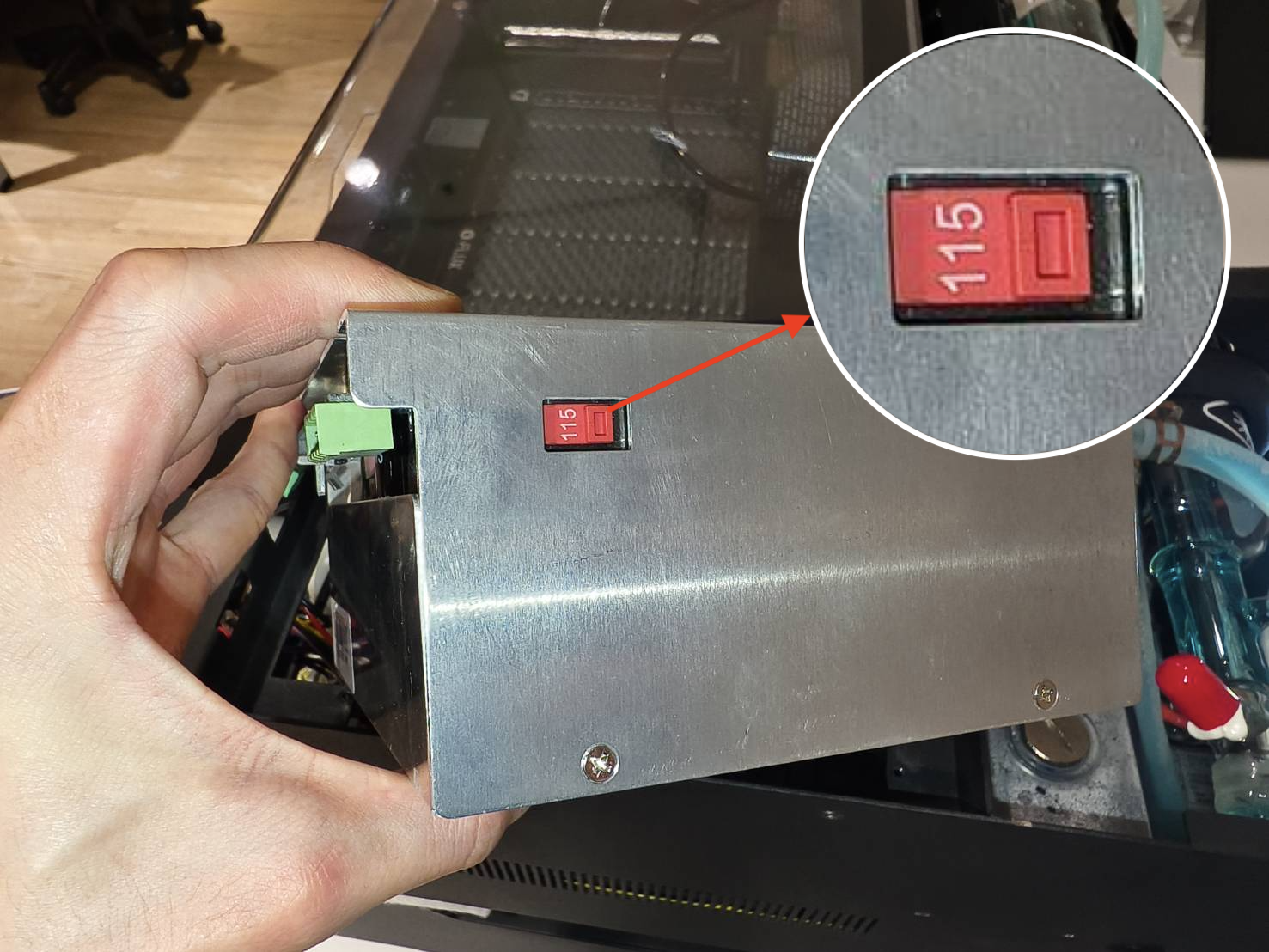

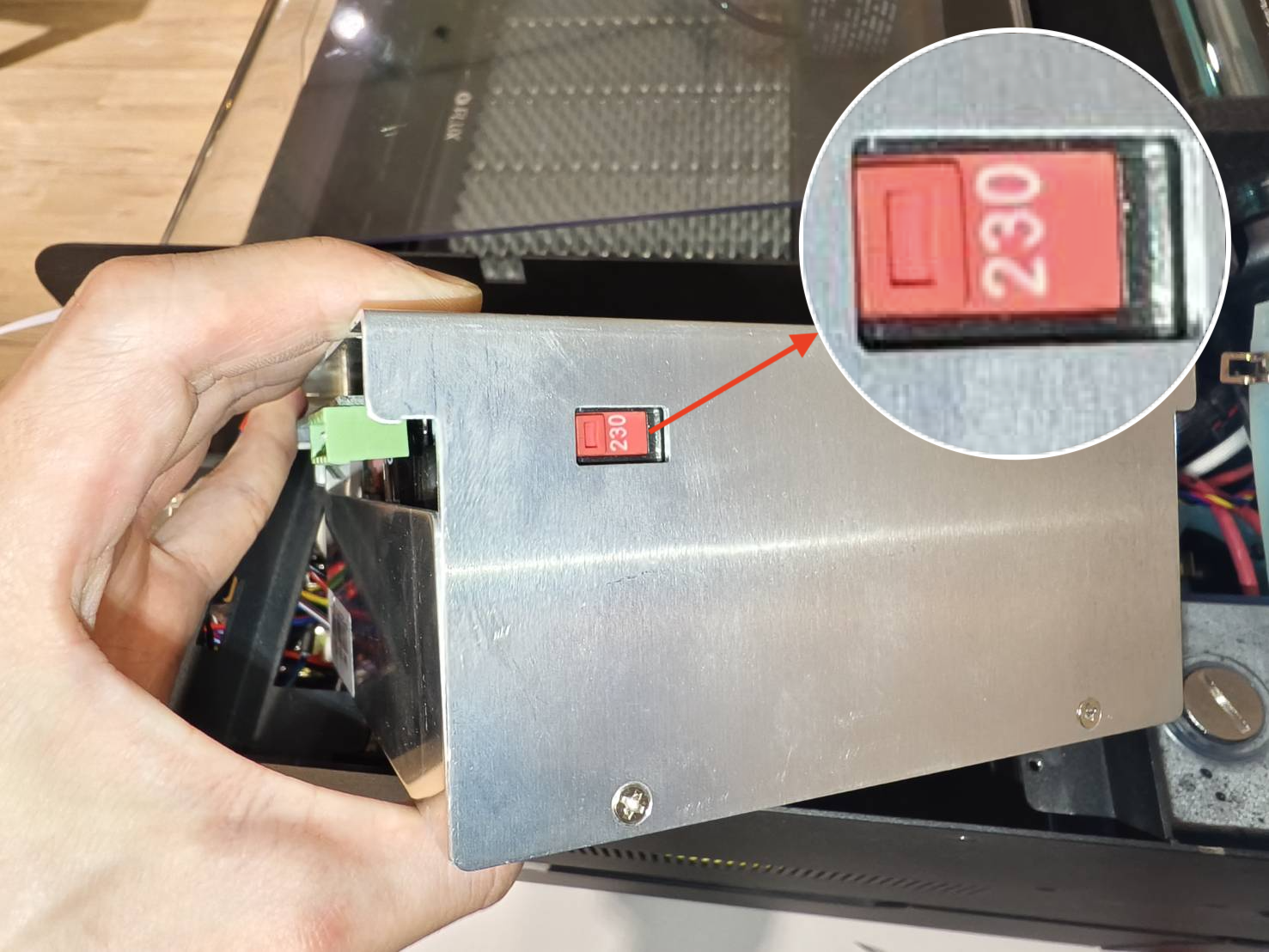

• Der er en spændingsomskifter til 115V eller 230V. Skift venligst til den korrekte spænding, der passer til dit miljø. (For eksempel bruger USA 110V, så der skiftes til 115V. Storbritannien bruger 230V, så der skiftes til 230V.)

• Placer laser-strømforsyningen på sin plads.

Trin 10

Fastgør strømforsyningen med de fire skruer.

Trin 11

Tilslut kablerne til laser-strømforsyningen.

Trin 12

Tilslut Type-C-kablet til hovedkortet. Sørg for, at den hvide prik på kablet vender nedad.

Trin 13

Genmonter det bageste metaldæksel.

Trin 14

Genmonter det forreste metaldæksel. Sørg for, at Type-C-kablets hvide prik vender opad, som vist i videoen.
