beamo II - Udskiftning af vandpumpe

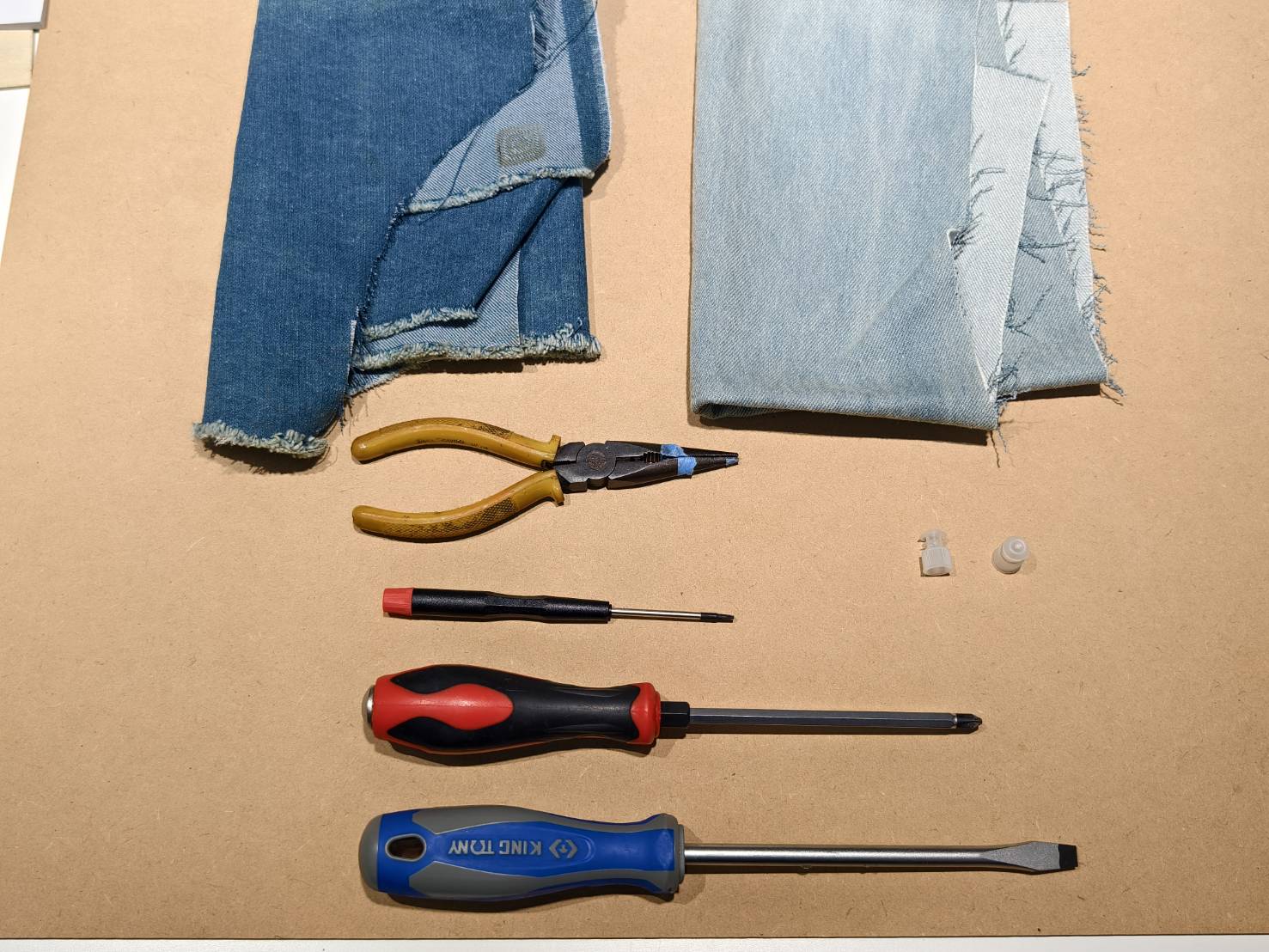

Værktøj

Trin 1

Sluk maskinen, og fjern strømkablet.

Trin 2

Fjern det forreste metaldæksel. (T8 torx-skrue * 10 stk.)

Trin 3

Fjern det bageste metaldæksel.

Trin 4

Frakobl kablerne på laser-strømforsyningen.

Trin 5

Fjern de fire skruer på laser-strømforsyningen.

Trin 6

Fjern laser-strømforsyningen og læg den midlertidigt til side.
(Kablet fra strømforsyningen er stadig tilsluttet laserrøret på dette tidspunkt.)

Trin 7

• Afmonter vandpumpen fra maskinens ramme.

• Fjern vandpumpens kabel fra hovedkortet.

Trin 8

Placer kludene rundt om hovedkortet og ledningerne inde i maskinen.
Se venligst videoen.

Trin 9

Fjern metalclipsene på vandslangerne.

Trin 10

Afmonter vandpumpen fra vandslangerne, hvorefter vandpumpen kan fjernes fra systemet.
Sørg for at have slangepropperne klar på forhånd, da vandet sandsynligvis vil lække, når pumpen afmonteres. Det anbefales at bruge propperne med det samme.
(Køkkenrullen bruges til at forhindre, at vandslangen beskadiges af tangen.)

Trin 11

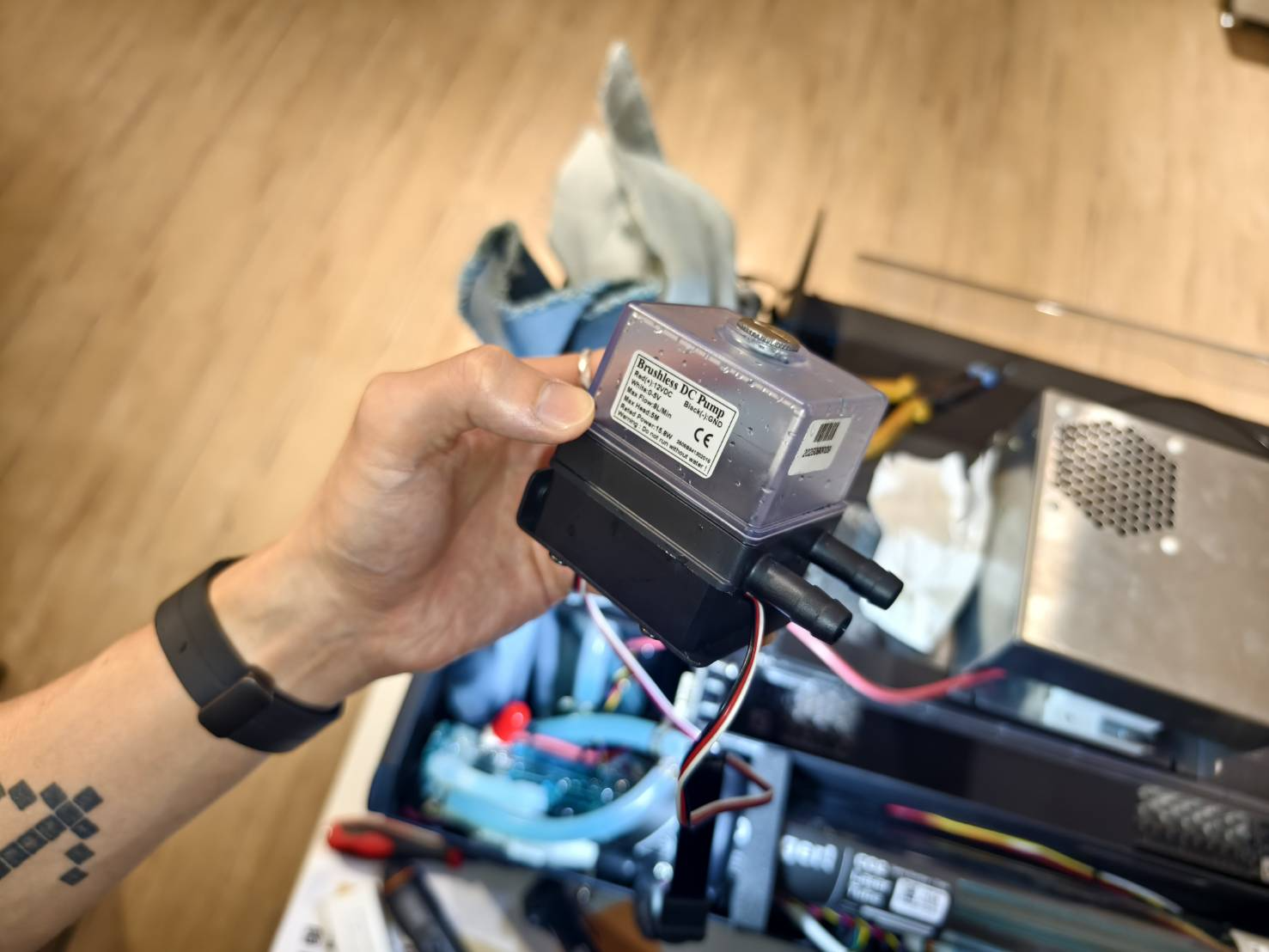

• Tøm vandet i pumpen.

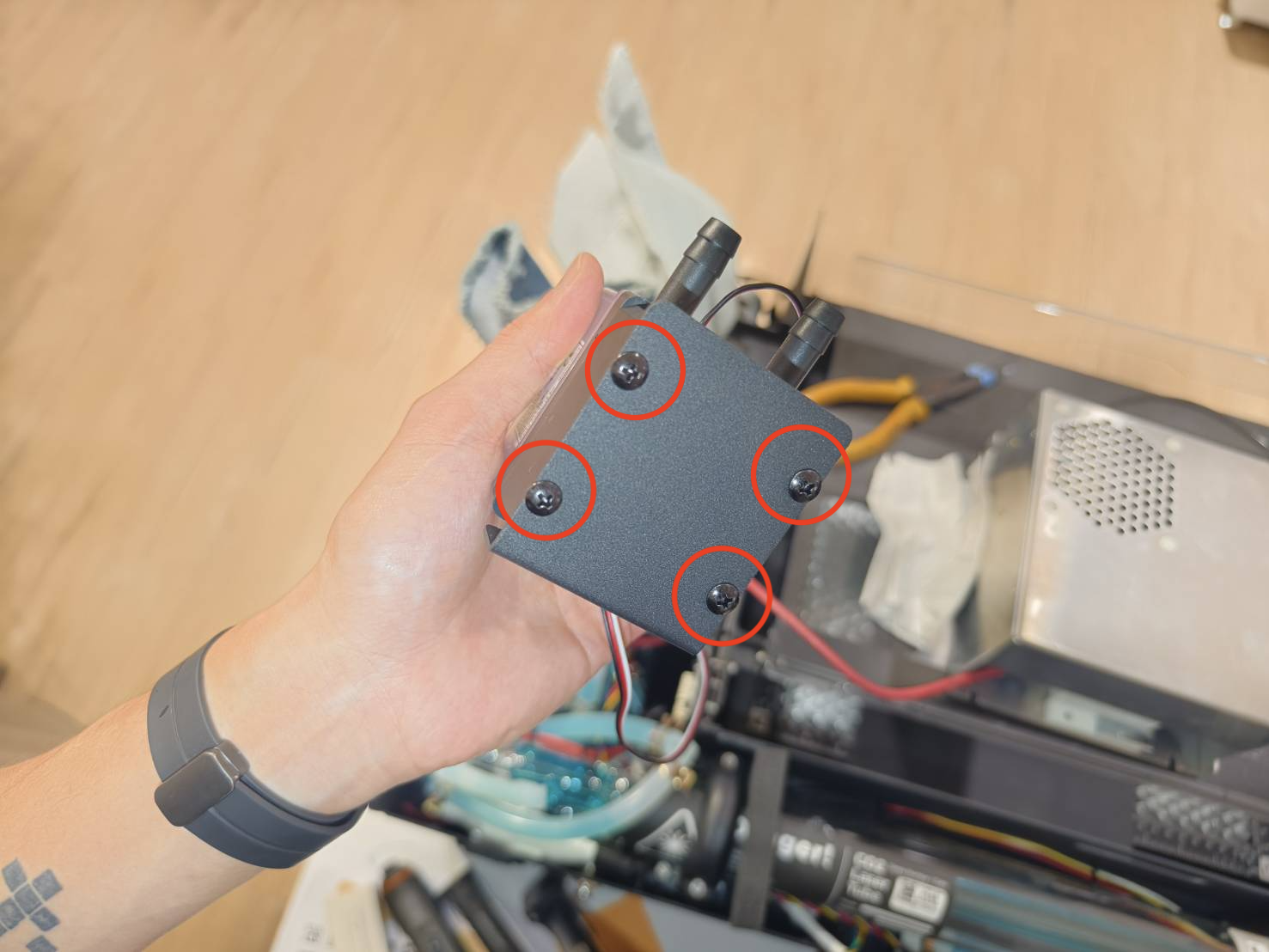

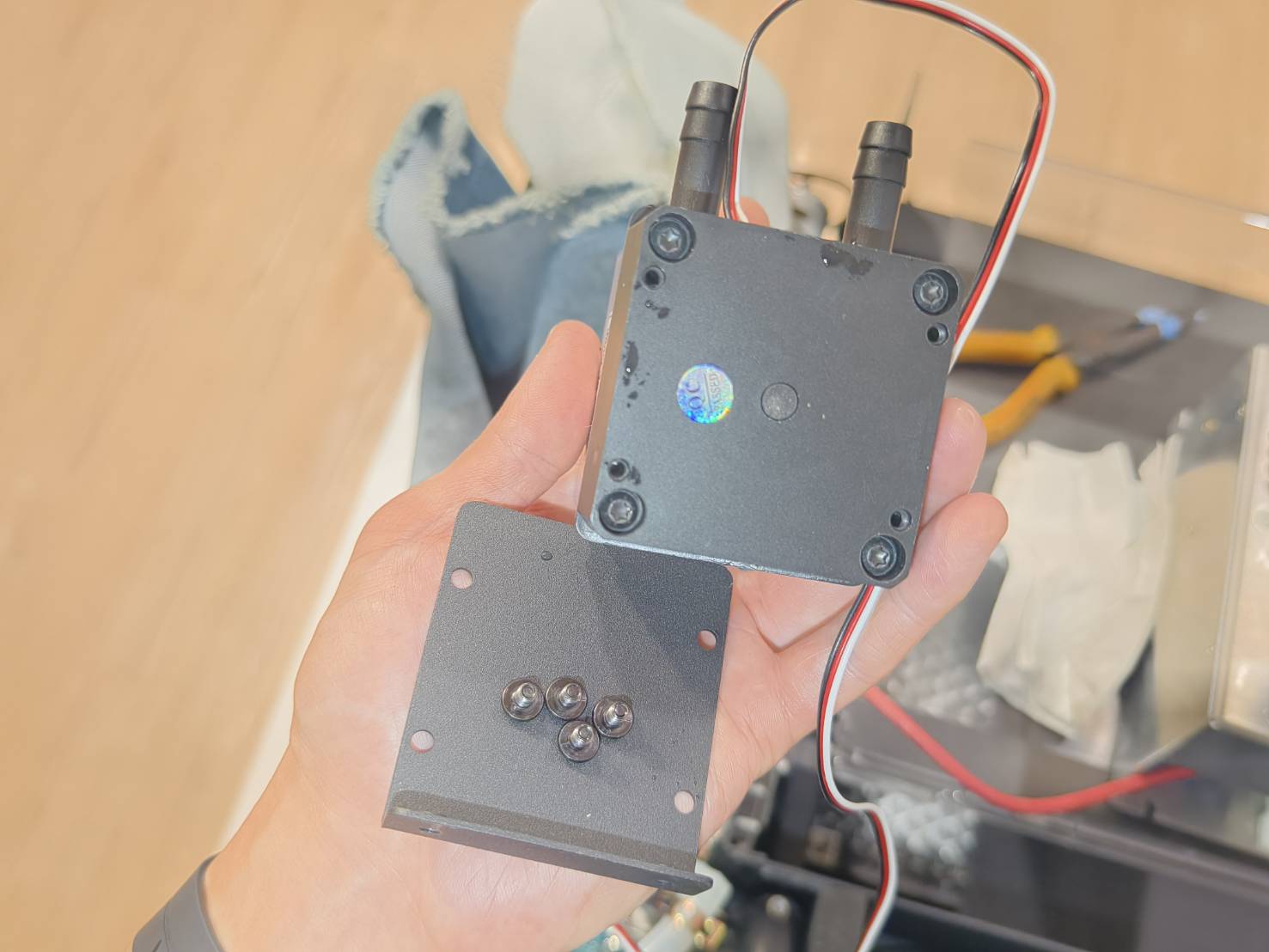

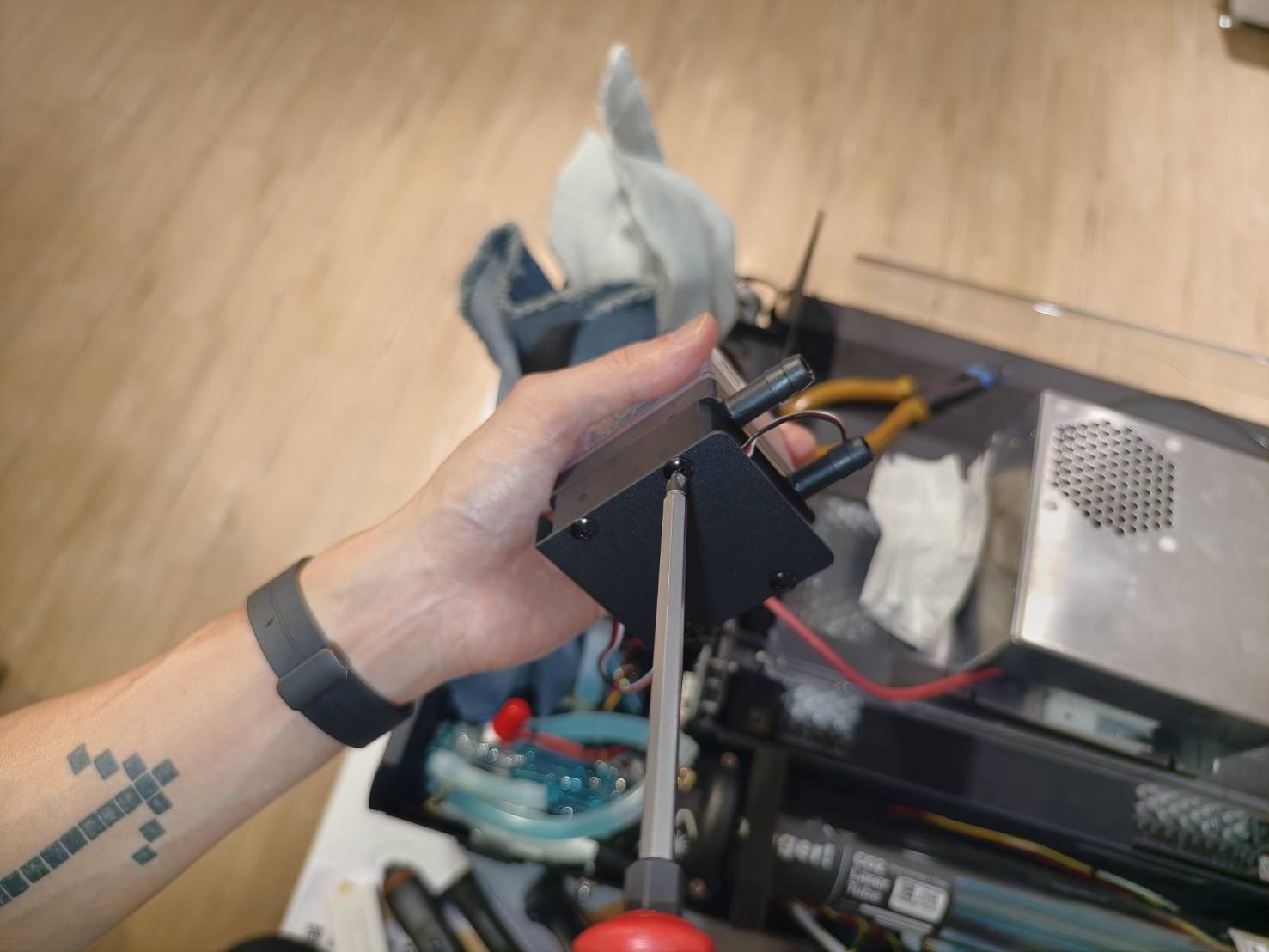

• Fjern holderen fra pumpen.



Trin 12

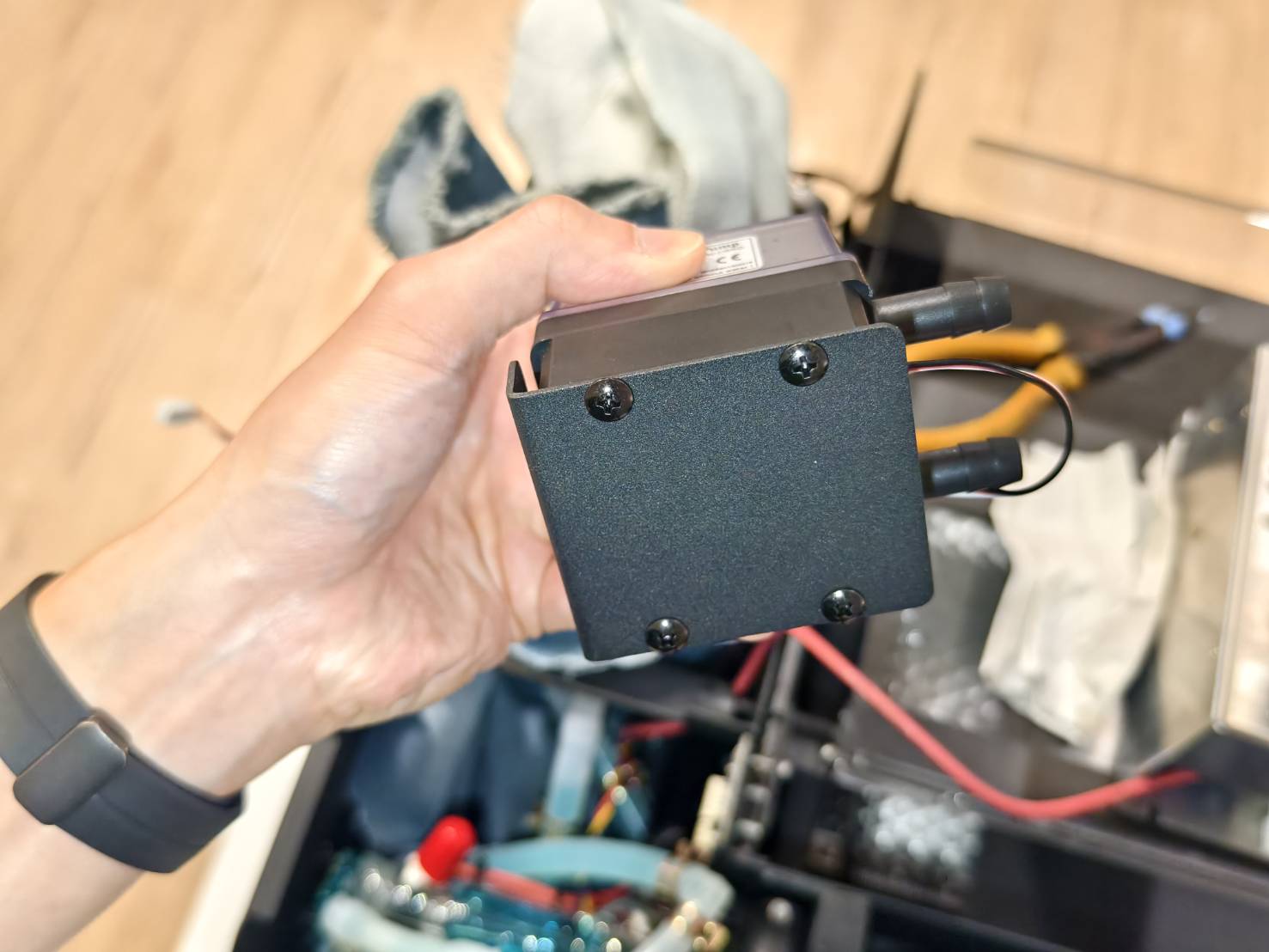

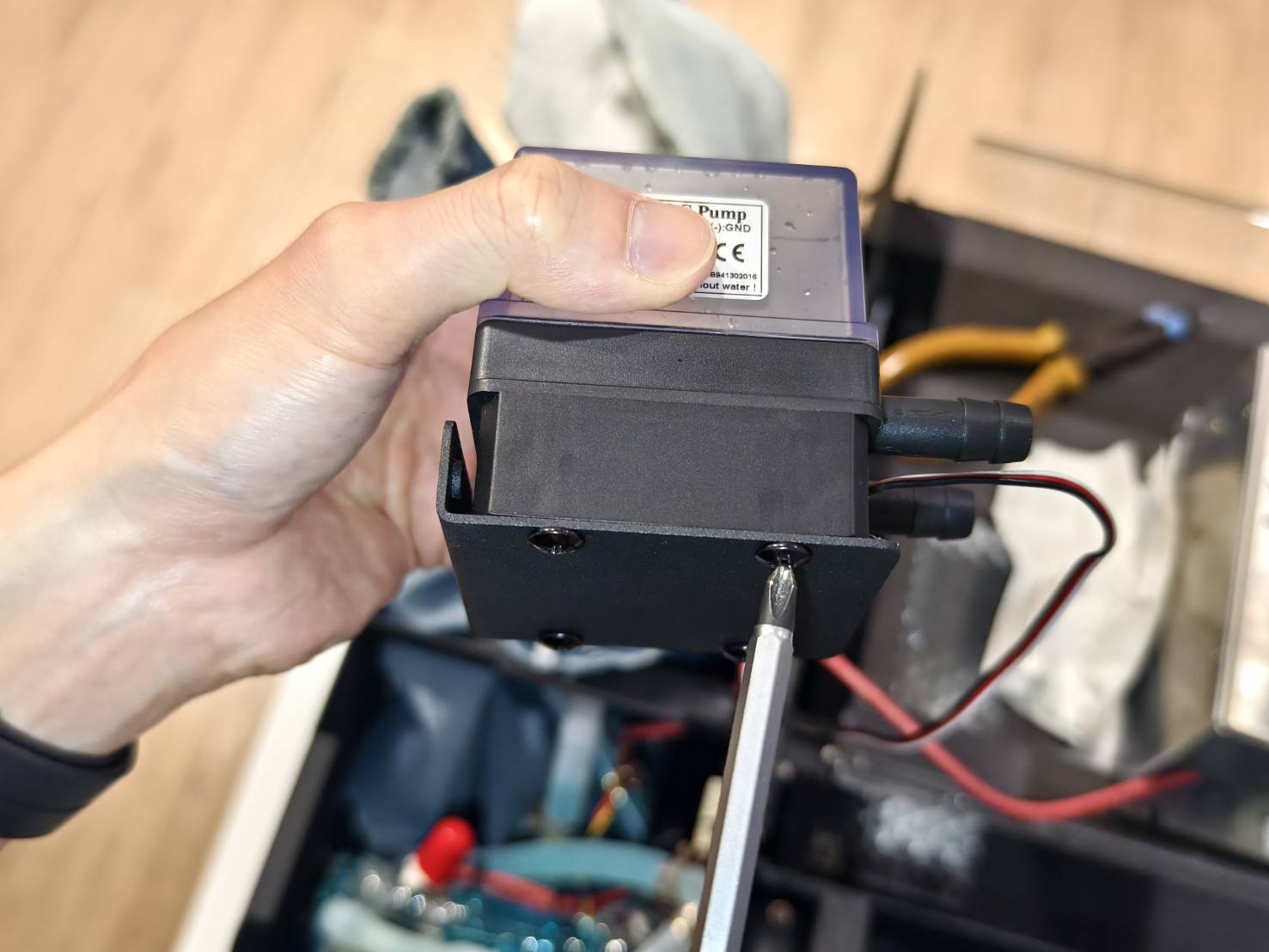

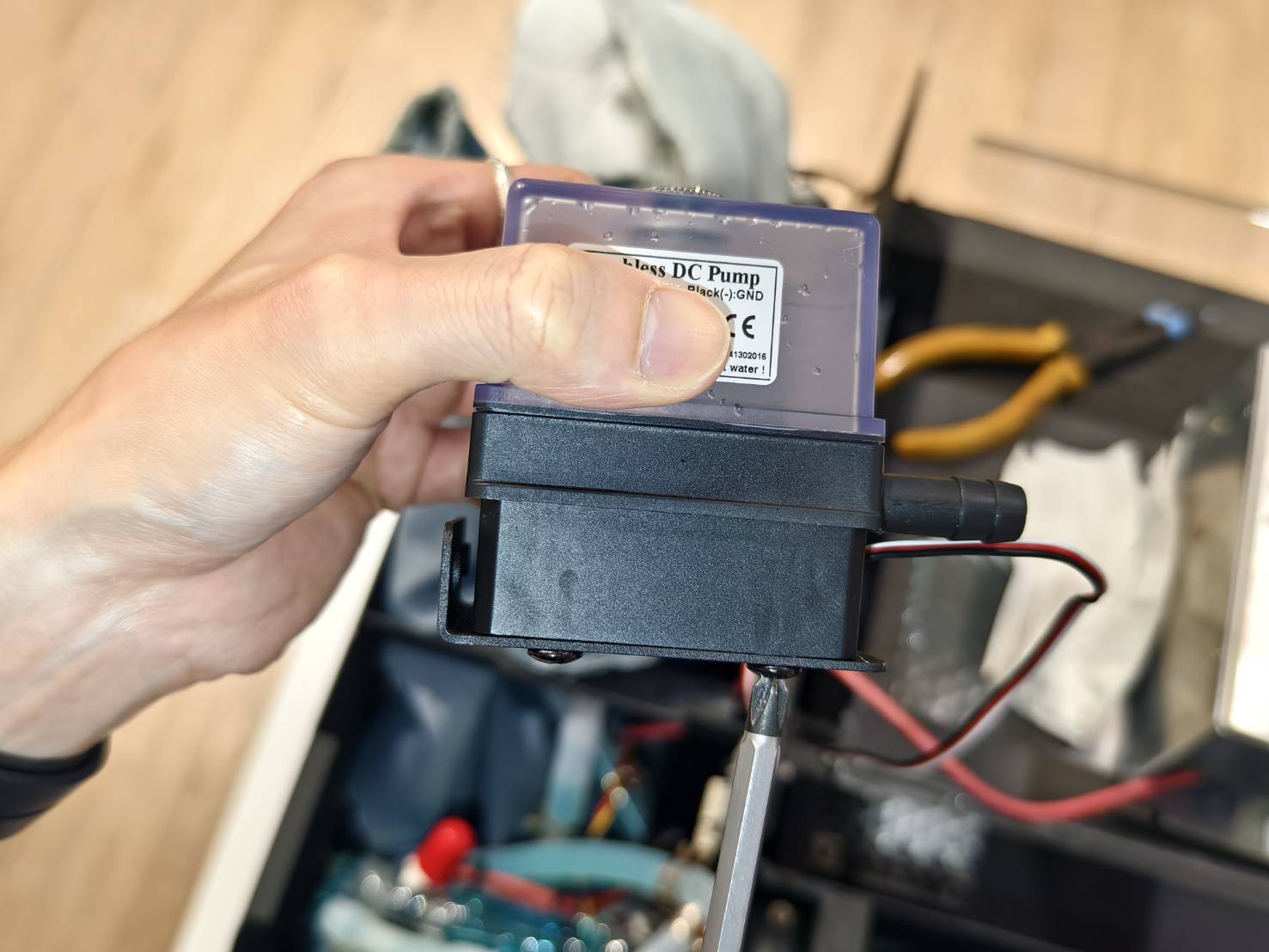

Genmonter holderen på den nye vandpumpe.

Trin 13

• Tilslut vandslangerne til den nye vandpumpe.

• Hvis du opdager, at vandslangen er bøjet som vist i videoen, skal du prøve at dreje vandslangen for at rette den ud.

Trin 14

• Fjern kludene og skru vandpumpen fast på rammen.

• Tilslut pumpens kabel til hovedkortet.

Trin 15

Placer laser-strømforsyningen på plads.

Trin 16

Fastgør strømforsyningen med de fire skruer.

Trin 17

Tilslut kablerne til laser-strømforsyningen.

Trin 18

Tilslut Type-C-kablet til hovedkortet. Sørg for, at den hvide prik på kablet vender nedad.

Trin 19

Genmonter det forreste metaldæksel. Sørg for, at Type-C-kablets hvide prik vender opad, som vist i videoen.

Trin 20

Tilføj vand til systemet.
[4-8 Cooling Water Replacement]
