beamo - Åbent bundsæt

Åben bund-gravering kræver avancerede betjeningsfærdigheder.

Sættet er kun tilgængeligt i udvalgte regioner.

Det anbefales kraftigt, at du bliver fortrolig med maskinens betjening, før du begynder at bruge den. Åben låg-gravering kræver en Wi-Fi-forbindelse for at fungere. Hvis du ønsker at udføre sammenføjningsgravering, vil det være mere praktisk at have en dedikeret trådløs router (Wi-Fi AP) klar.

Sikkerhedsforskrifter

1. Alle personer inden for synsvidde skal bære laserbeskyttelsesbriller for at undgå risiko for øjenskader.
2. Udsæt ikke nogen kropsdele for arbejdsområdet.
3. Tillad ikke mindreårige at bruge maskinen uden opsyn.
4. Flyt ikke maskinen, mens laseren er aktiv.
5. Brug ikke maskinen til gravering i andre retninger end nedad.
6. Brug ikke maskinen i et miljø, hvor børn frit kan færdes.
7. Undgå at stirre på flammen, der opstår under gravering, i længere tid.
8. I åben låg-tilstand skal du altid slukke for maskinen, når den ikke er i brug, og fjerne USB-sikkerhedslåsen.

Forholdsregler for arbejdsoverfladen

1. Ved arbejde på et bord skal du dække bordet med to lag aluminiumsfolie for at forhindre laseren i at beskadige bordpladen ved et uheld.
2. Ved arbejde på gulvet vil gravering på sten- eller betonoverflader efterlade mærker, men ikke antænde. I praksis er betongulve den bedste løsning.
3. Undlad at gravere på epoxygulve, da dette vil frigive skadelige gasser.
4. Hvis laseren rammer gulvet eller bordet, er de resulterende mærker permanente. Ved gravering anbefales det at kontrollere, om aluminiumsfolien er beskadiget for at undgå at beskadige møbler.
5. Aluminiumsfolie skal fastgøres med tape for at forhindre, at den blæses væk af luftpumpen.
6. Overfladen af aluminiumsfolien skal være helt flad. Krøllet aluminiumsfolie vil sprede laserlyset og udgøre en sikkerhedsrisiko.
7. Tjære på gulvet efter skæring af træ kan fjernes med sprit eller rengøringsmiddel.

Miljøkrav:

1. Velventileret omgivelse
2. Godt netværkssignal
3. Hård plade til kamerakalibrering
4. Forbered filtreringsudstyr (anbefales)
5. Forbered aktivt kulfiltermaske (anbefales)

Pakkens indhold

Det åbne bundsæt indeholder ① USB-sikkerhedslås ② Laserforlængerstang ③ Lasersikkerhedsbriller

Installation

Åbning af bundpladen Det anbefales på det kraftigste at følge nedenstående trin for at undgå at beskadige maskinen.

1. Tag sikkerhedsbriller på

2. Tag stikket ud af stikkontakten

3. Fjern honeycomb-pladen

4. Fjern bundpladens fastgørelsesmøtrikker

5. Fjern bundpladen

6. Opbevar bundpladens skruer og møtrikker forsvarligt for at undgå tab

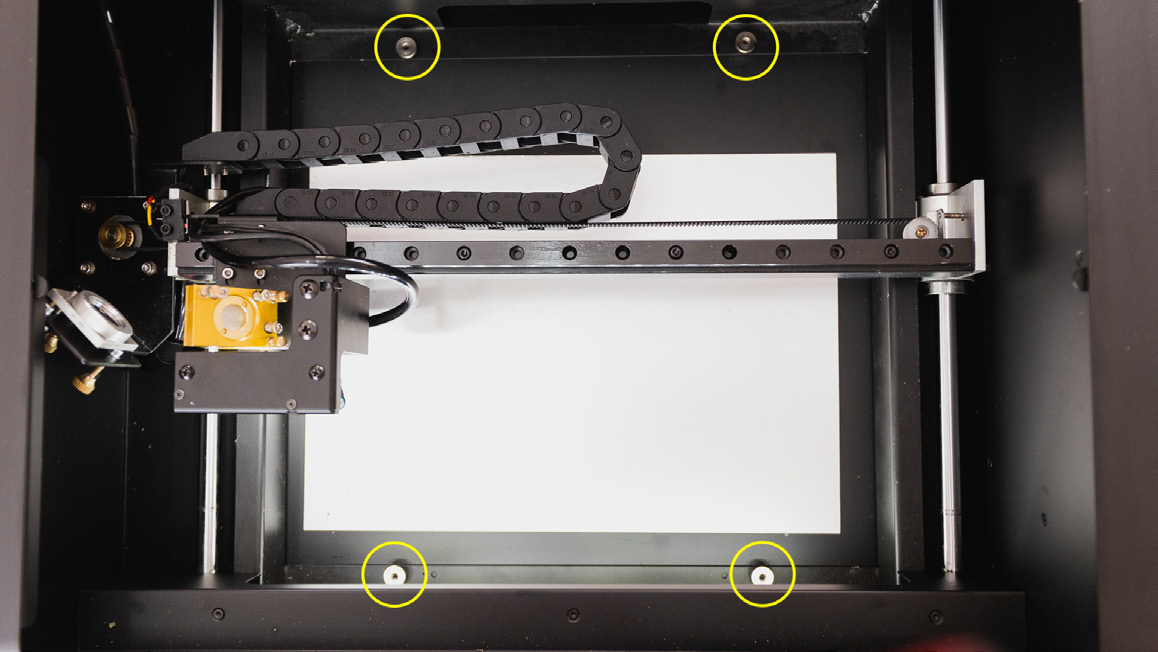

▲ Fjern de fire fastgørelsesmøtrikker på bundpladen (Hvis du bruger sættet for første gang, skal du sprøjte lidt alkohol på de fire fastgørelsesmøtrikker og vente på, at skruelimen opløses. Brug derefter et værktøj til at løsne møtrikkerne)

7. Montering af den lange fokuseringsstang

Hvis din beamo allerede er udstyret med et autofokus-sæt, bedes du se denne vejledning først, eller anmod om et forlængelsessæt til fokussensoren fra kundeservice, og følg derefter de linkede instruktioner for installation.

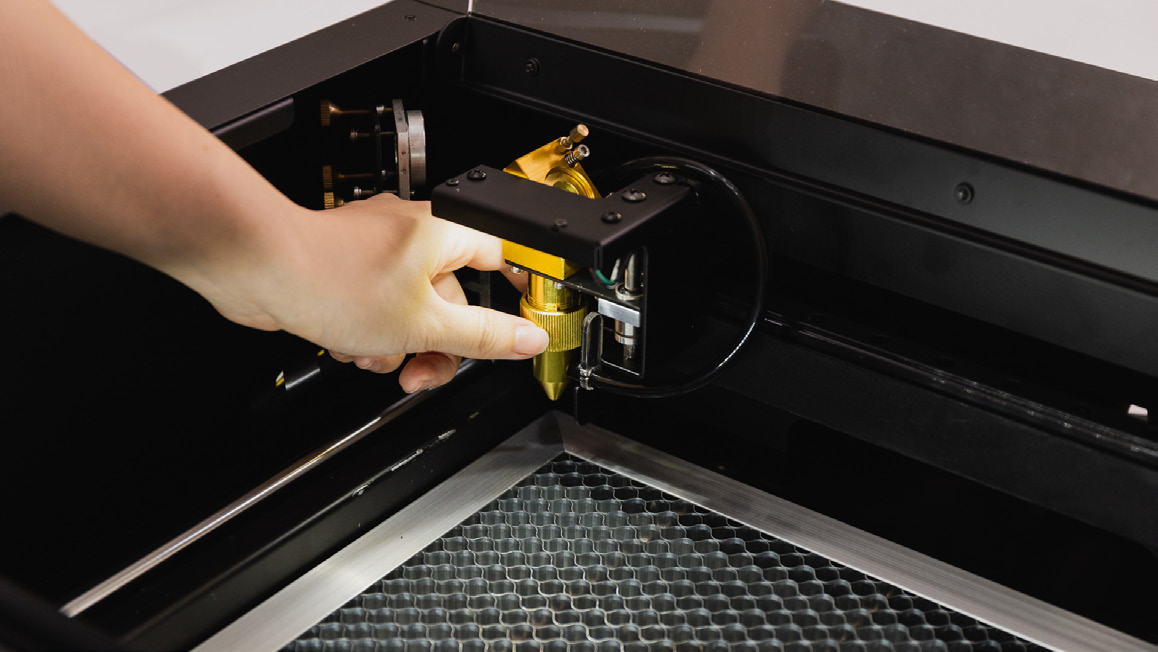

▲ Skru fokuseringsspejlets låsering af

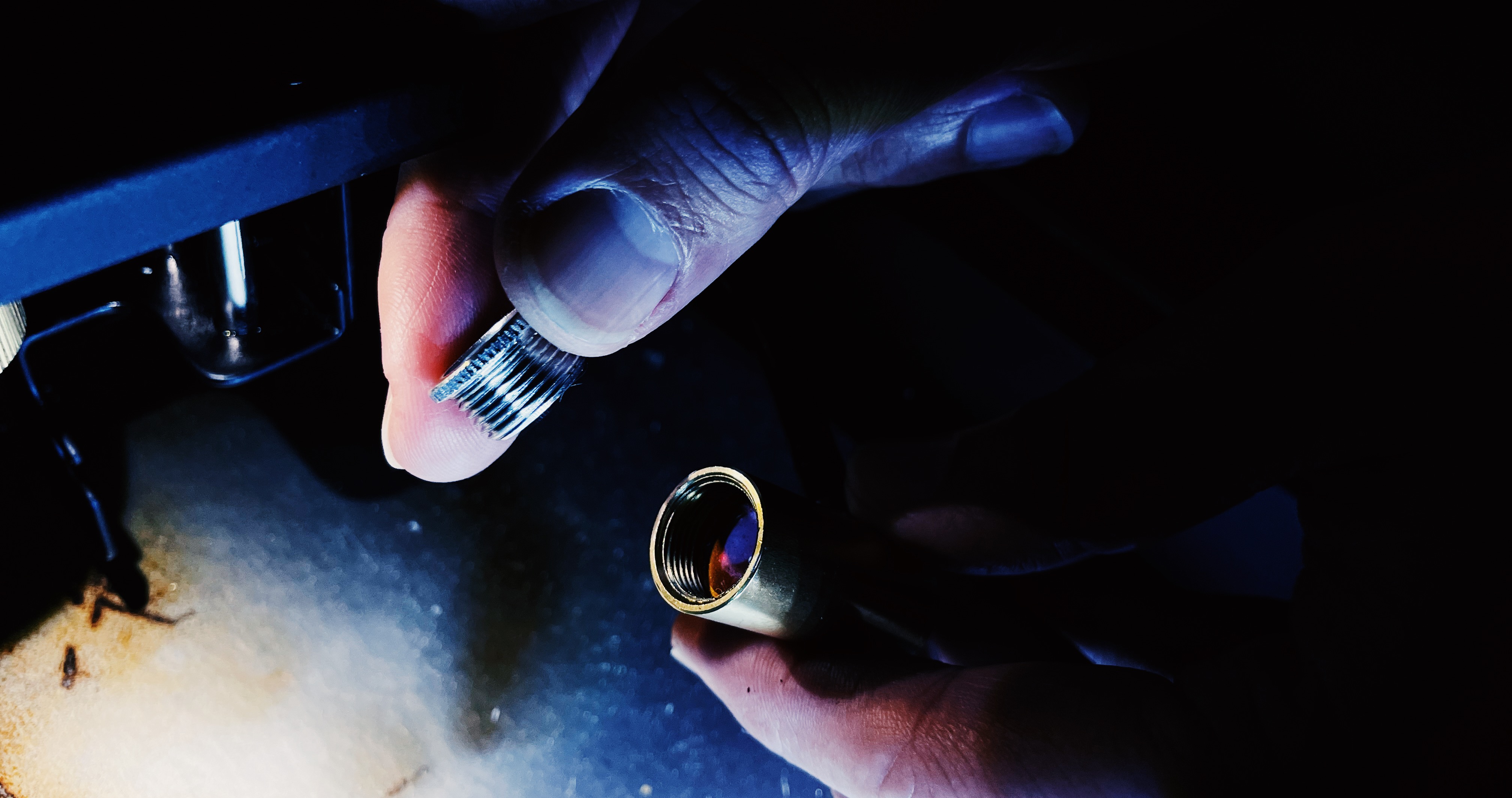

▲ Fjern laserhovedet, drej og fjern det sølvfarvede dæksel og opbevar det forsvarligt

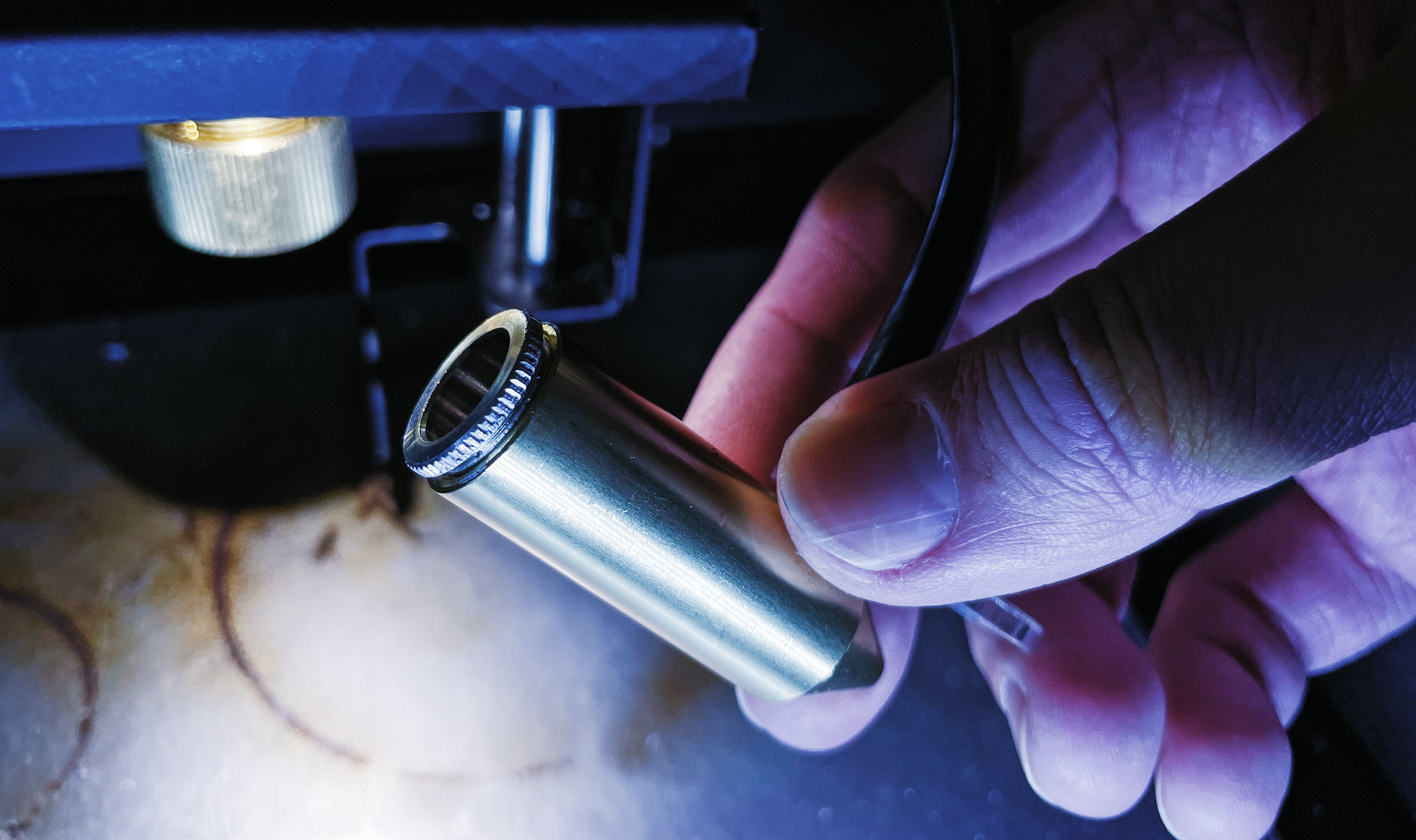

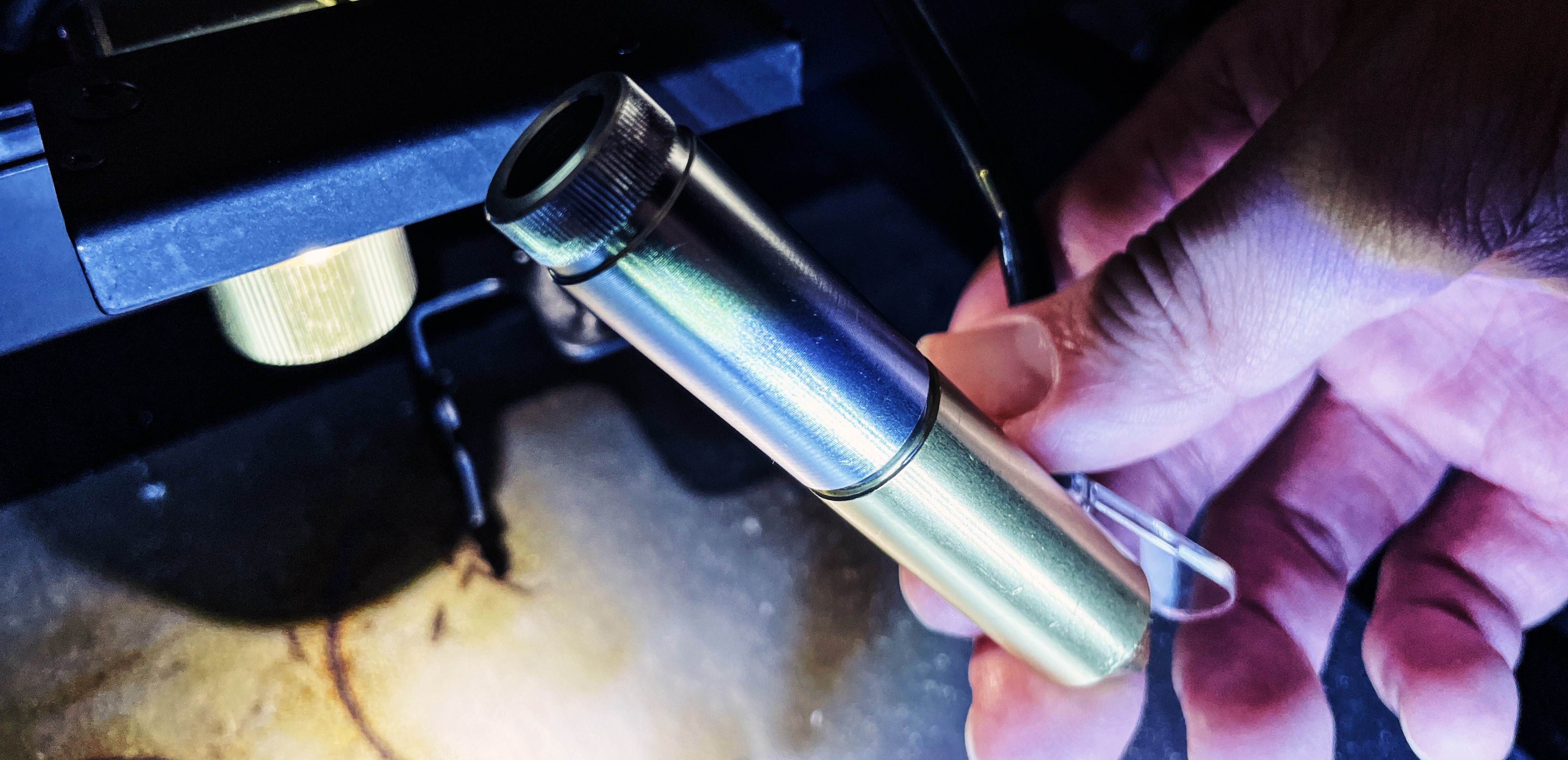

▲ Monter laserforlængerstangen

▲ Sæt det forlængede laserhoved tilbage i monteringsbasen, tryk den sorte luftkanal tæt på bunden af kameraets monteringsbeslag, og lås fokuseringsspejlets låsering

8. Montering af sikkerhedslås

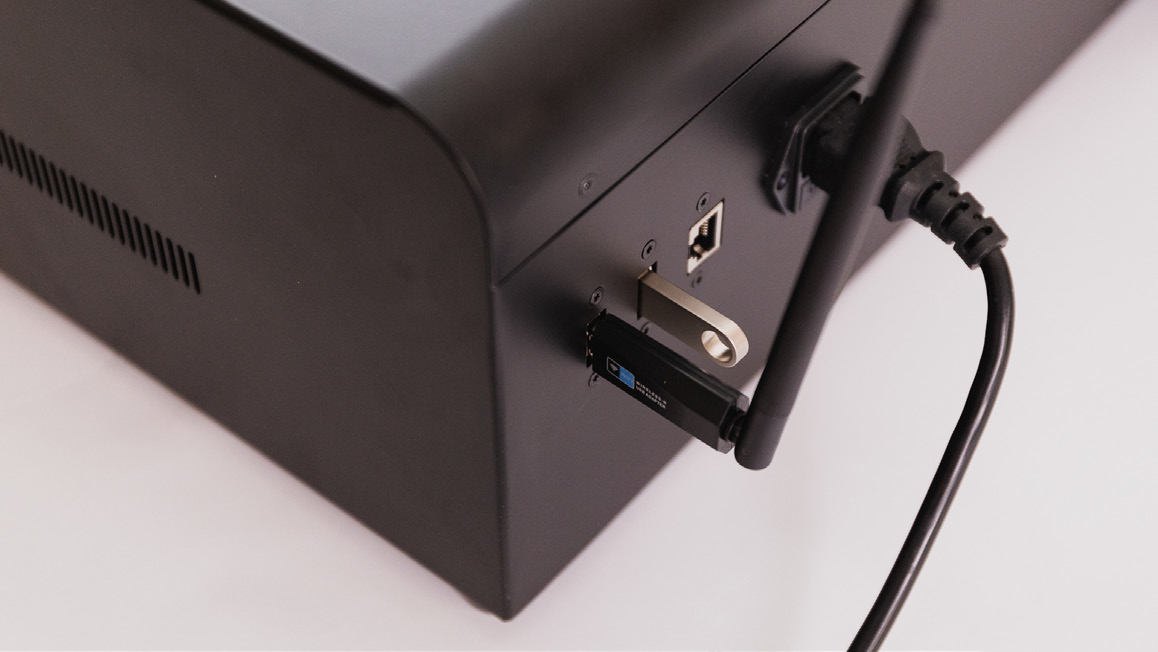

Indsæt sikkerhedslåsen fra sættet i maskinen, og fjern den, når den ikke er i brug, for at undgå sikkerhedsproblemer forårsaget af andres utilsigtede brug.

9. Start kalibreringsprocessen

Når du bruger det åbne bundsæt, er en ekstra kalibrering af spejlforskydning med lang brændvidde påkrævet. Princippet bag kamerakalibrering er at indgravere et kalibreringsmønster på en plan overflade og beregne fejlen ud fra kamerabilledet.

a. Klik på "Menu" > "Maskine" > "Maskinnavn" > "Kamerakalibrering (Åbent bundsæt)".

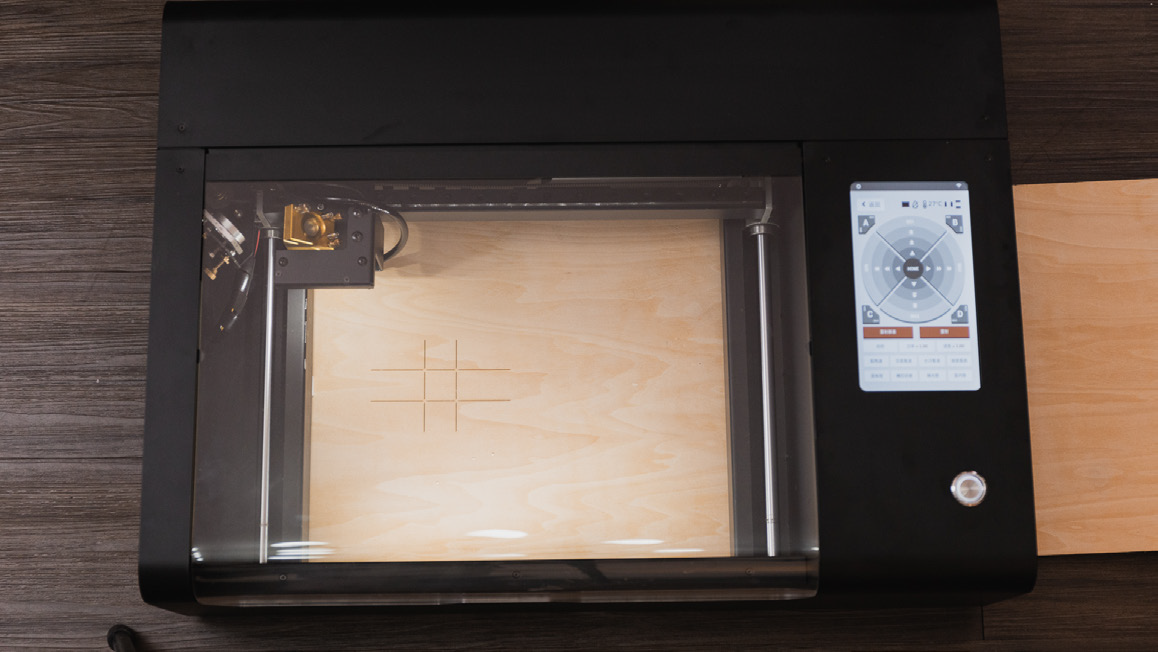

b. Placer kalibreringspladematerialet. I modsætning til almindelig kamerakalibrering, der bruger almindeligt papir, kræver kamerakalibrering til det åbne bundsæt et hårdt plademateriale (træplade, skumplade) som grundlag for kalibreringsmønsteret. Almindeligt hvidt papir vil blive blæst væk af udsugningsventilatoren og luftpumpen. Efter at have fastgjort det hårde plademateriale og fokuseret, kan du klikke på "Næste" for at indgravere kalibreringsmønsteret.

Hvis automatisk kalibrering mislykkes på grund af materialets tekstur, er manuel justering af kalibreringsværdierne mulig. Præcis kamerakalibrering kan effektivt forbedre kvaliteten af sammenføjninger. Hver gang forlængerstangen monteres, er kun én kalibrering nødvendig.

Udfør automatisk og manuel kalibrering

▲ Efter indgraveringen er afsluttet, vil softwaren automatisk generere kalibreringsværdier. Ved indgravering med åbent bundsæt skal forhåndsvisningsfejlen minimeres så meget som muligt, og nogle kalibreringsværdier skal muligvis justeres manuelt.

Observér forskydningen af den røde boks på computeren, juster X-Y-forskydningsværdierne på højre side, rotationsvinkel, størrelse og andre værdier for at få den røde boks til at overlappe med midterboksen i forhåndsvisningskorset.

Efter at have klikket på Næste er kalibreringen fuldført.

Brug

Sørg for, at "Vis" > "Åben bundtilstand" er markeret, når du arbejder i denne tilstand.

I dokumentindstillingerne vil kameraets forhåndsvisning være i den korrekte position, efter at indstillingen for åben bund er aktiveret. Efter placering af materialet under maskinen kan du sende filen som normalt og påbegynde indgravering og skæring.

Betjeningstips

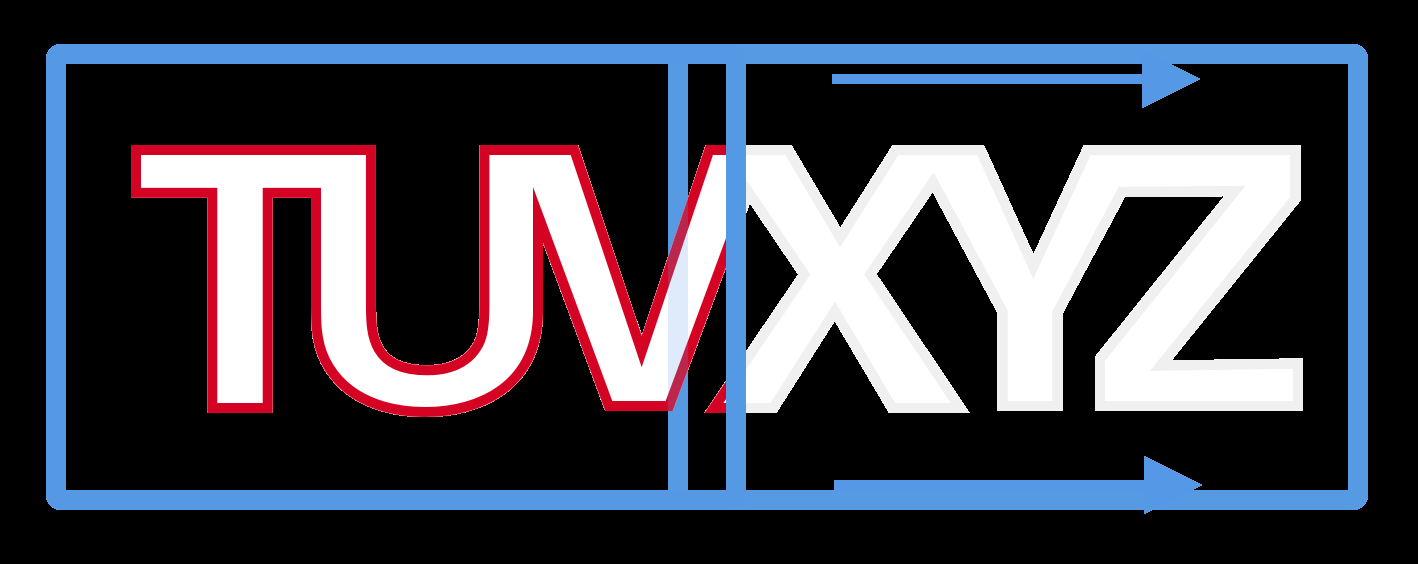

1. Ved storskala-skæring anbefales det at bruge SVG-format til filen og lave hele skærestien til ét SVG-billede, så du nemt kan flytte grafikken i softwaren ved sammenføjning.

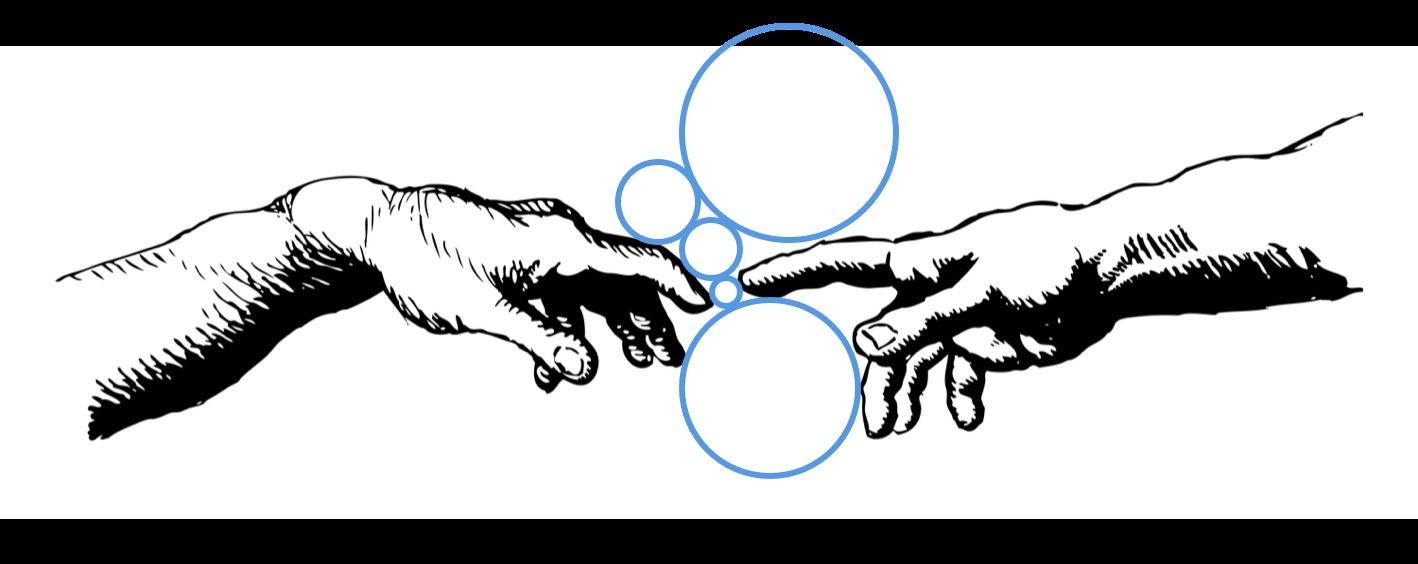

2. Ved storskala-ingraveringsarbejder anbefales det at efterlade tomme områder (blå stor cirkel) i hver indgravering for at give plads til fejlmargin.

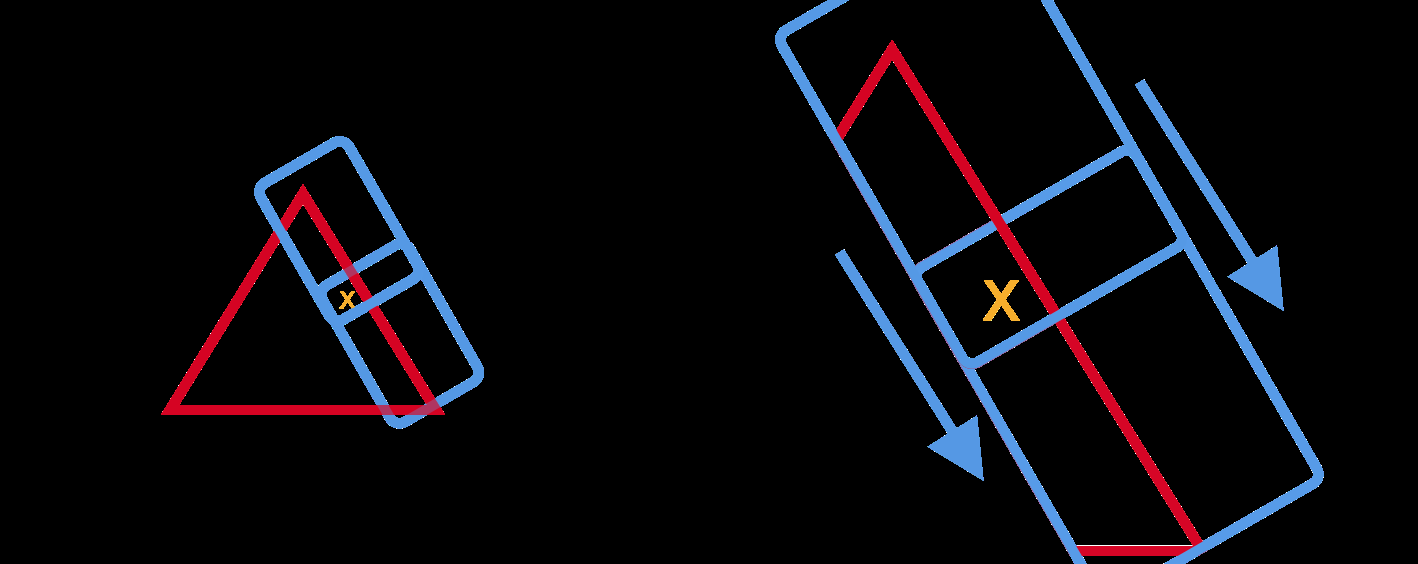

3. Under forhåndsvisning kan du justere med to eller flere referencepunkter. Hvis der er dele, der oprindeligt skulle fjernes, kan du tilføje justeringsmarkører. (Som vist på figuren er de røde trekanter de dele, der skal fjernes, og det gule X er referencepunktet.)

4. Hvis forhåndsvisningspositionen varierer lidt hver gang, skal du sikre dig, at bunden af kamerabeslaget er tæt på luftkanalen, og at maskinen er i vater.
5. Når du flytter maskinen, skal du løfte den og derefter flytte den. At trække maskinen kan beskadige fodpuderne og arbejdsemnerne.

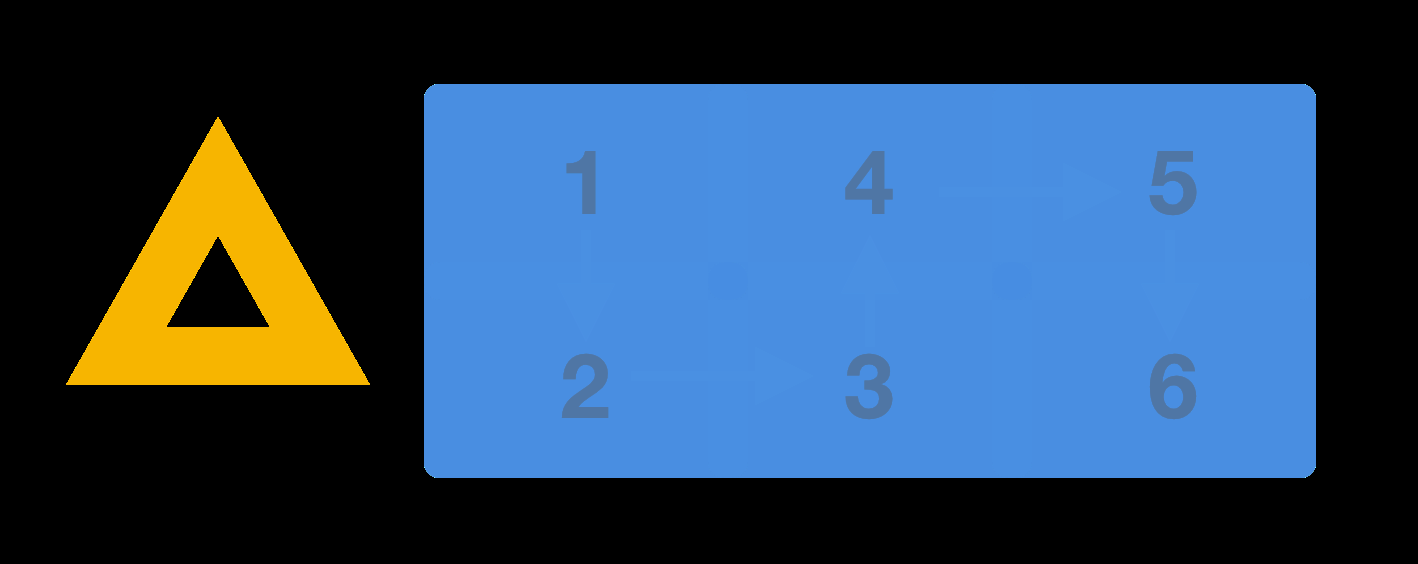

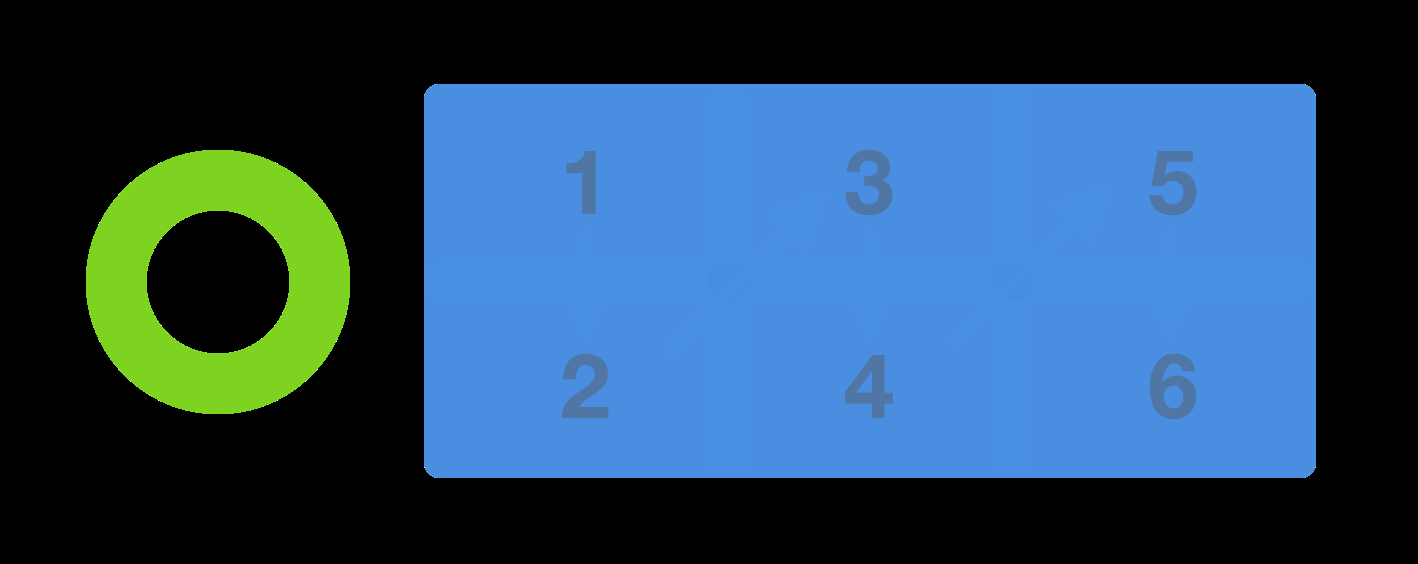

6. Efter flere sammenføjninger kan fejl blive forstørret. Det anbefales at indgravere sekventielt i henhold til det forbundne område.

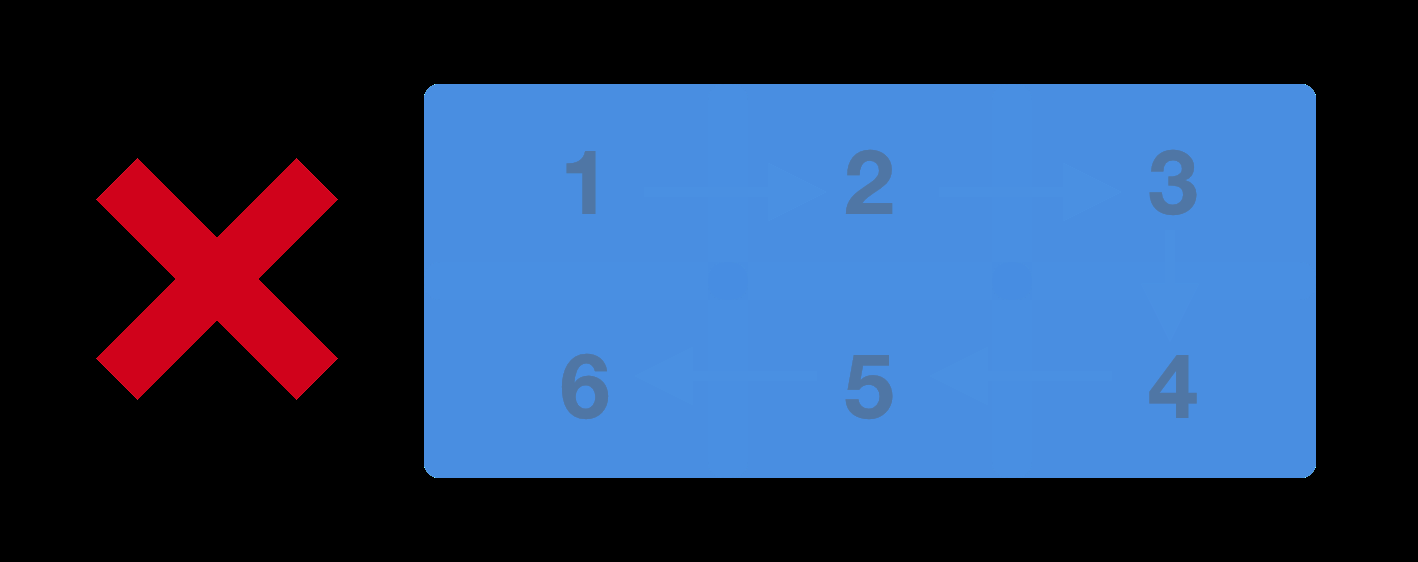

   Jo større forskel i den tilstødende rækkefølge, desto større akkumuleret fejl.
