Diode-lasermodulet (5W, bølgelængde 450nm) kan bruges samtidigt med den originale konfiguration af CO2-laseren. Fordi specifikke typer rustfrit stål har en højere absorptionsrate for blåt lys med denne bestemte bølgelængde, kan de graveres.
*Brug ikke touchpanelet til at styre laserhovedet i vedligeholdelsestilstand, når diode-lasermodulet er monteret. Hvis du vil flytte hovedet under vedligeholdelsestilstand, skal du låse motoren op, før du flytter laserhovedet for at undgå skader.

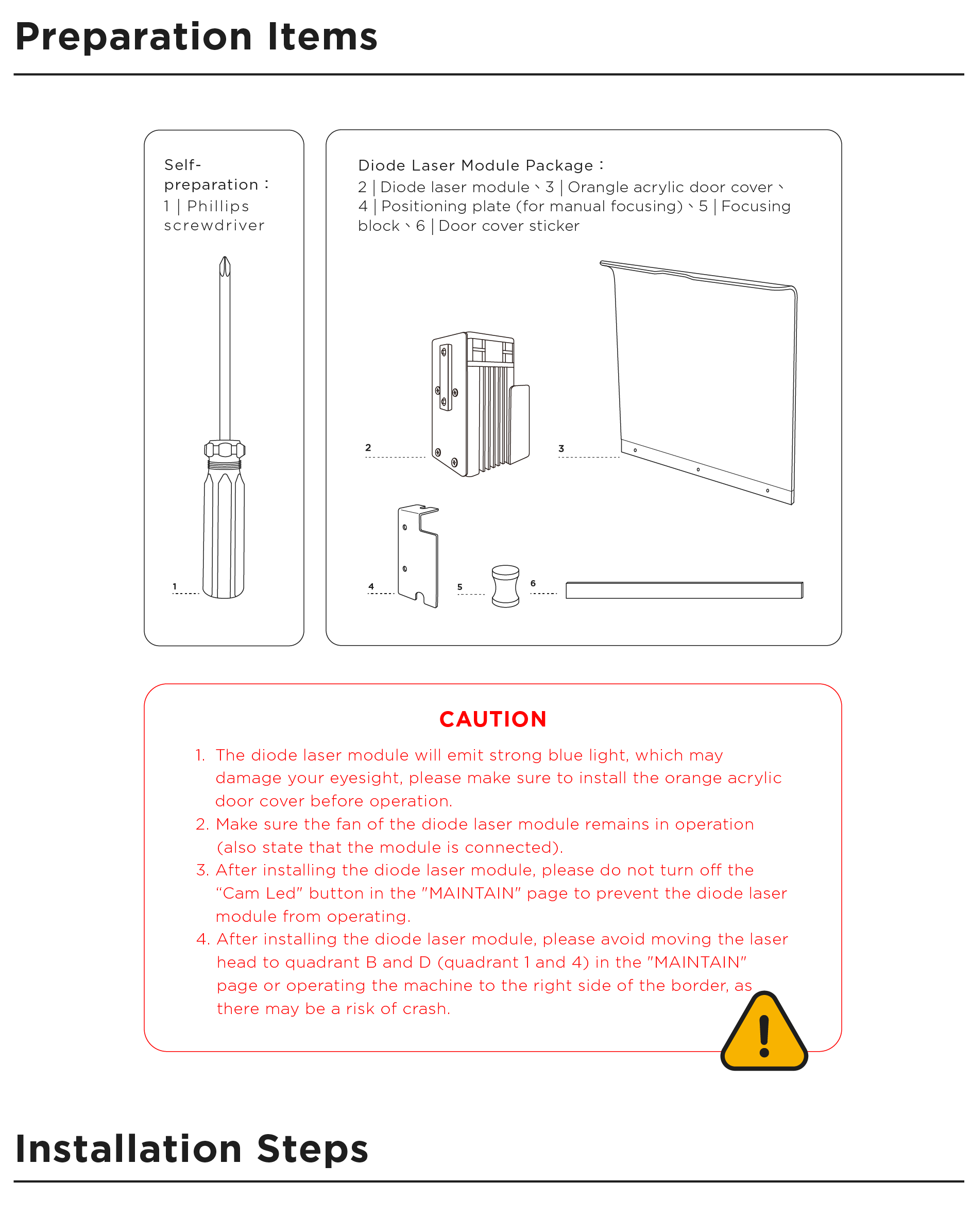

Sluk for maskinen > Flyt CO2-lasermodulbeslaget op > Fastgør positioneringspladen til CO2-lasermodulbeslaget > Installer diode-lasermodulet > Tilslut diode-lasermodulets kabel > Udskift den orange akryldørbeklædning med en gennemsigtig akryldørbeklædning > Tænd for maskinen.
*Hvis beamo er udstyret med et autofokus-tilbehør, kan du starte installationen fra trin 4 efter at have slukket for maskinen eller klikket på denne video.
-
Sluk for maskinen.
-

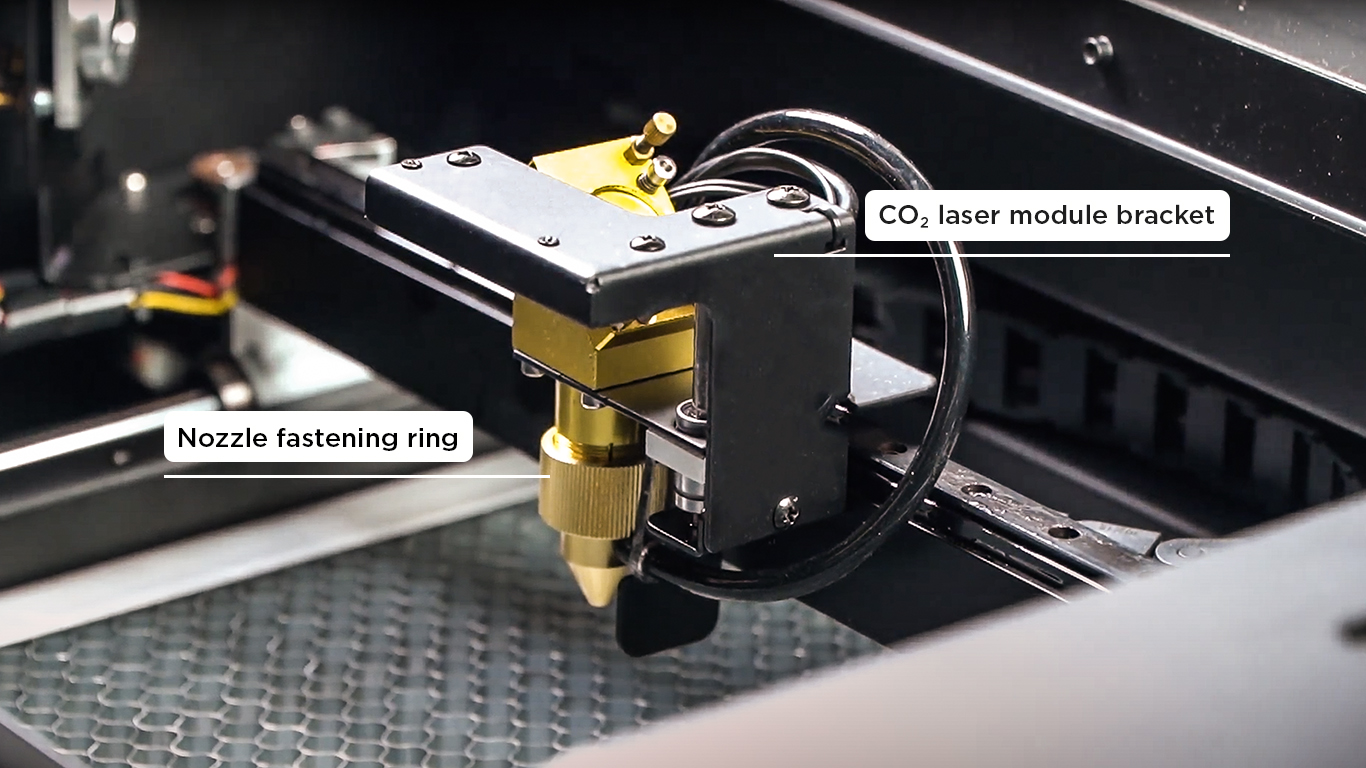

Flytning af CO2-lasermodulbeslaget op:
Skru dysefastgøringsringen af > flyt CO2-lasermodulbeslaget op > stram dysefastgøringsringen.
3. Fastgør positioneringspladen til CO2-lasermodulbeslaget:
Brug en stjerneskruetrækker til at løsne skruen markeret på figuren nedenfor > Træk klæbefilmen af positioneringspladen > Sæt positioneringspladen på som vist på figuren > Lås skruen tilbage > Lad det stå i 12 timer.

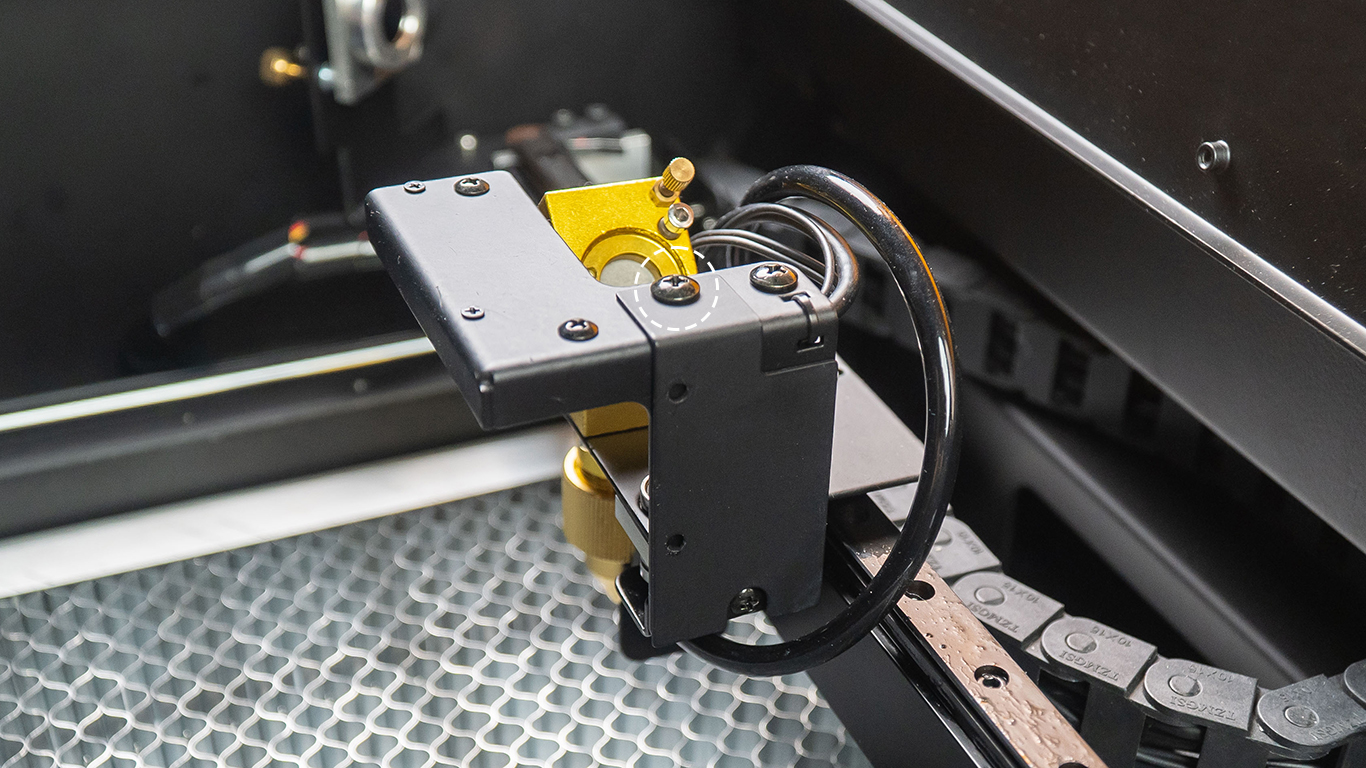

4. Installer diode-lasermodulet:

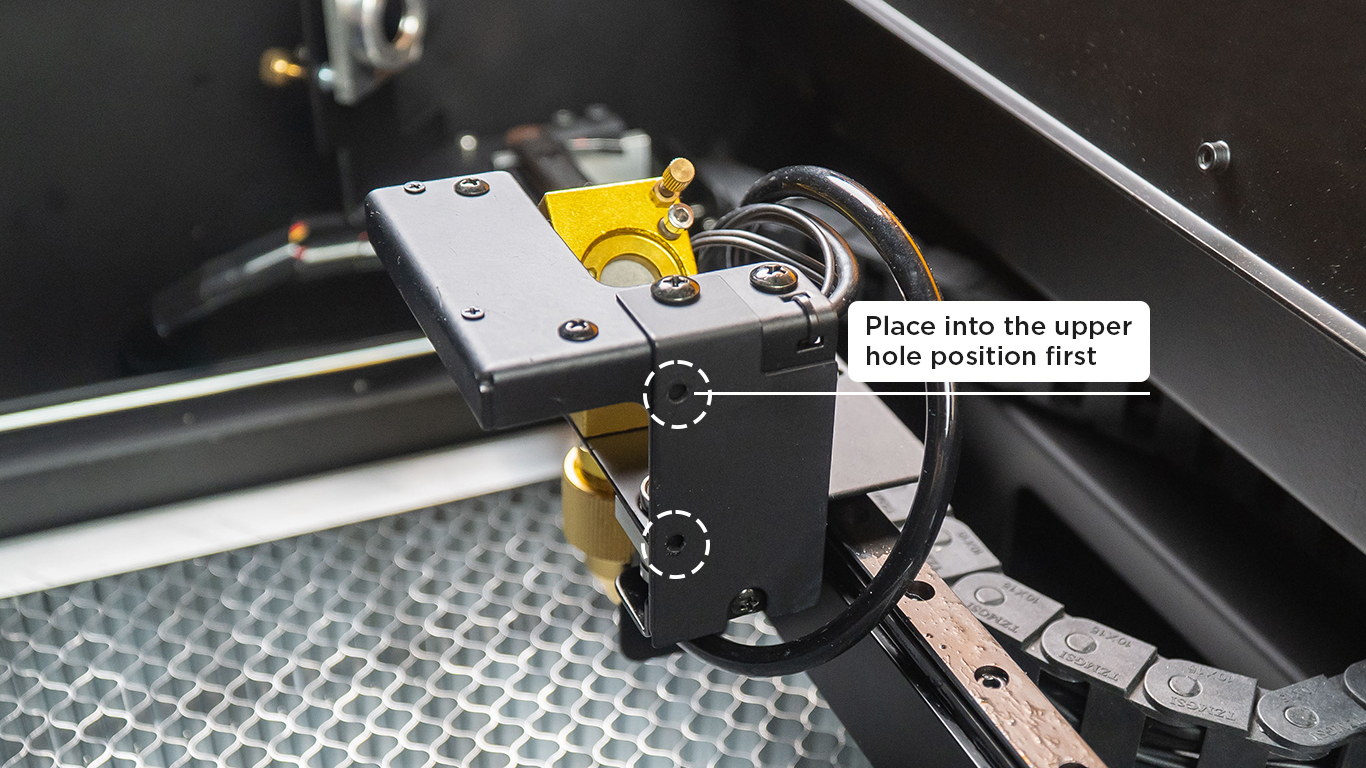

Indsæt diode-stifterne i hullerne på positioneringspladen (eller beslaget til autofokus-tilbehøret), placer dem først i det øverste hul for bedre betjening.
Bemærk: Blæserens placering er ovenfor.

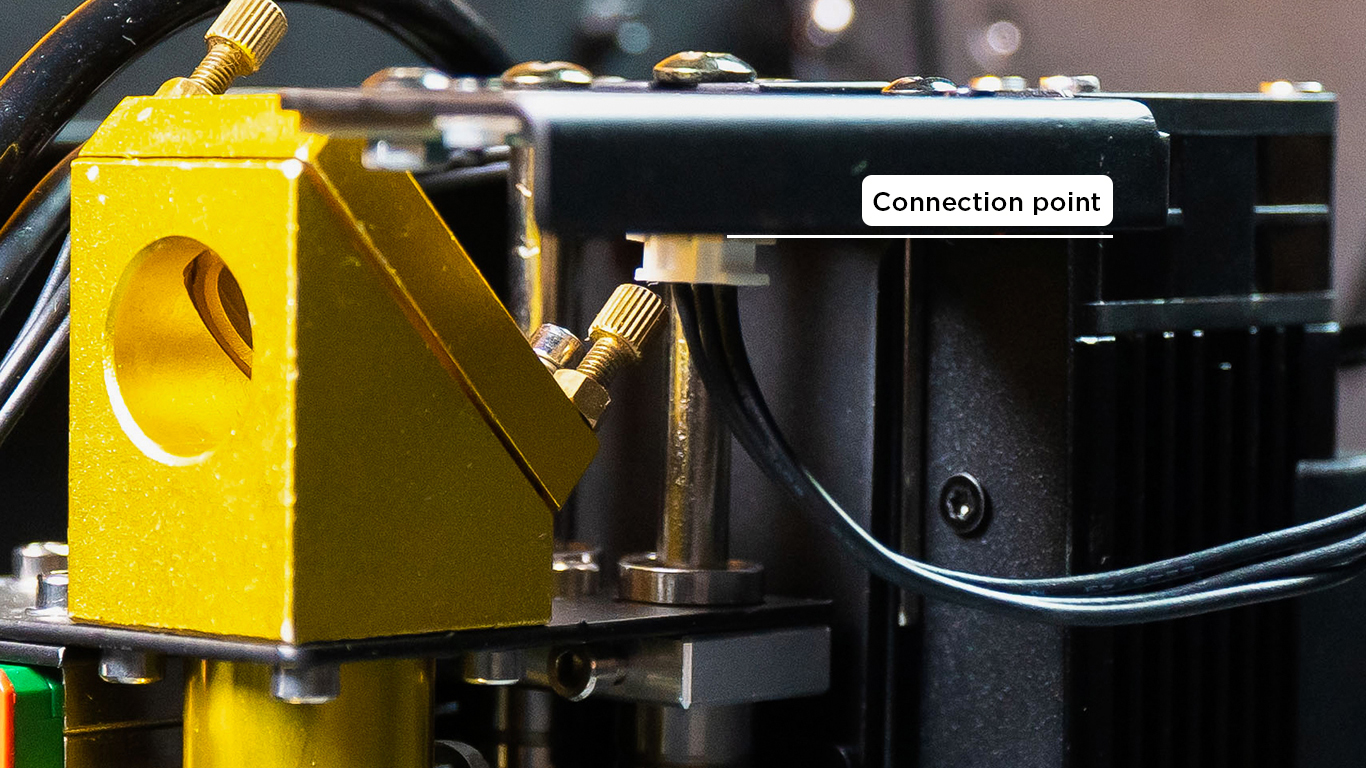

5. Tilslut diode-lasermodulets kabel.
Bemærk: Hold hænderne væk fra diode-modulets laserlys.
6. Udskift den orange akryldørbeklædning med den gamle gennemsigtige akryldørbeklædning:
-

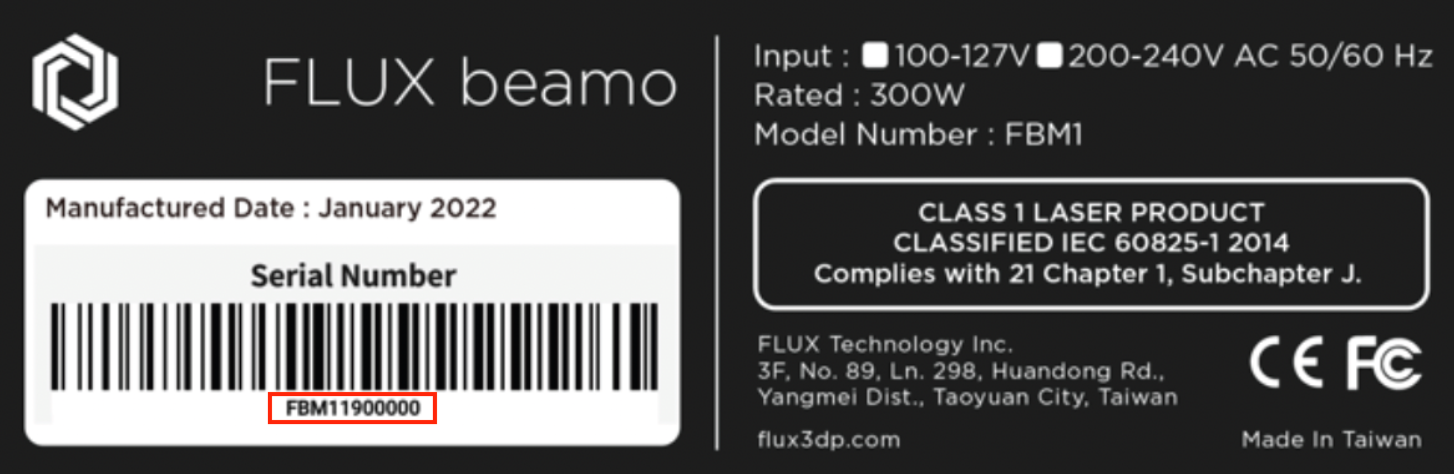

Før installationen skal du kontrollere dit beamo's serienummer for at afgøre, hvilken instruktion du skal følge. Serienummeret vil være på bagsiden af din beamo som på billedet nedenfor:
-
For ny type akryldør (S/N efter, større end eller lig med FBM12200004):
Følg venligst instruktionerne i videoen.
-
For gammel type akryldør (S/N før eller mindre end FBM12200004):

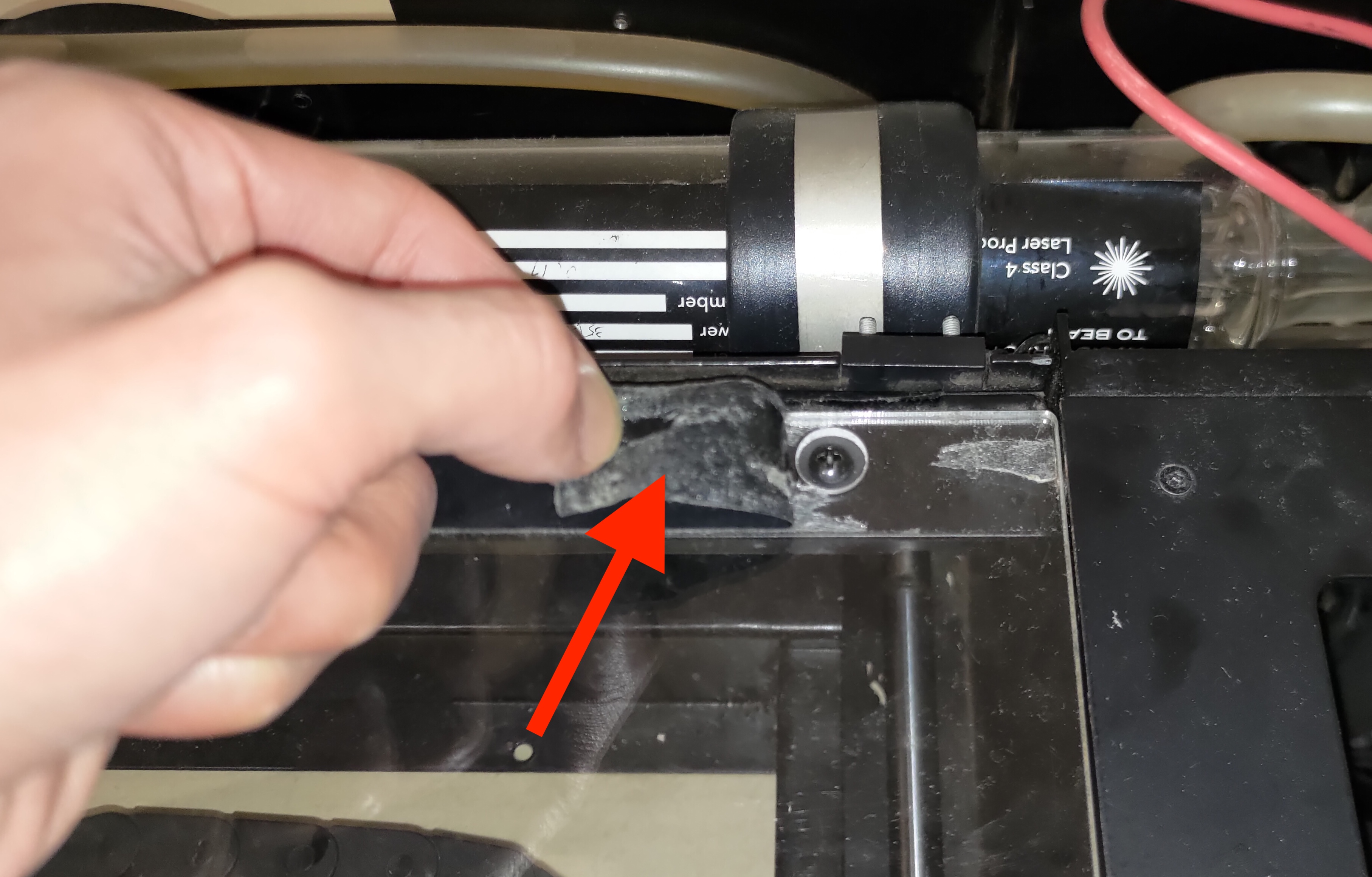

A. Riv det sorte klistermærke af. (Bagdækslet behøver ikke at blive fjernet.)

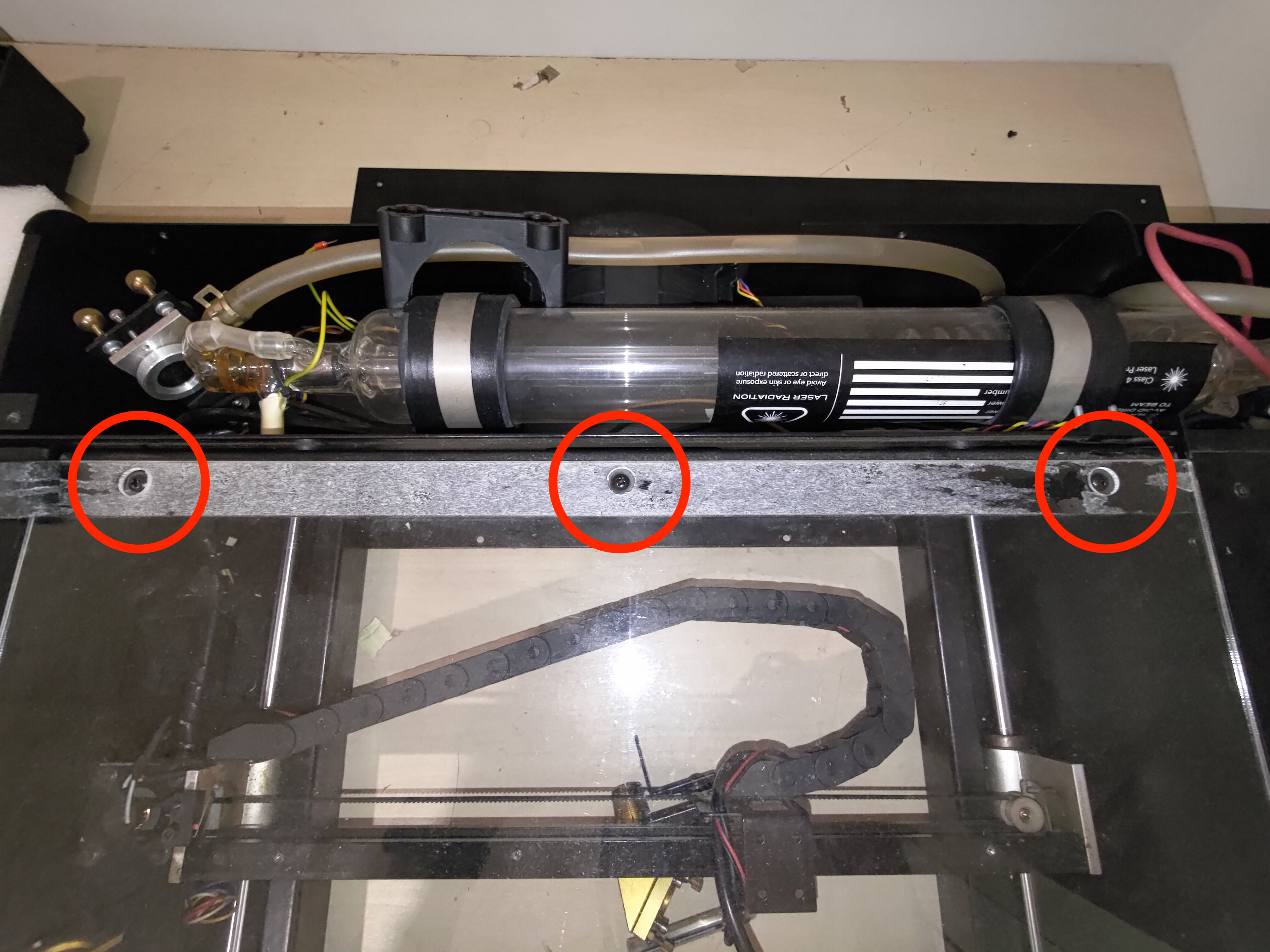

B. Brug en stjerneskruetrækker til at løsne de tre skruer på det gennemsigtige akryl dørdæksel.
(Gem venligst skruerne til senere brug.)

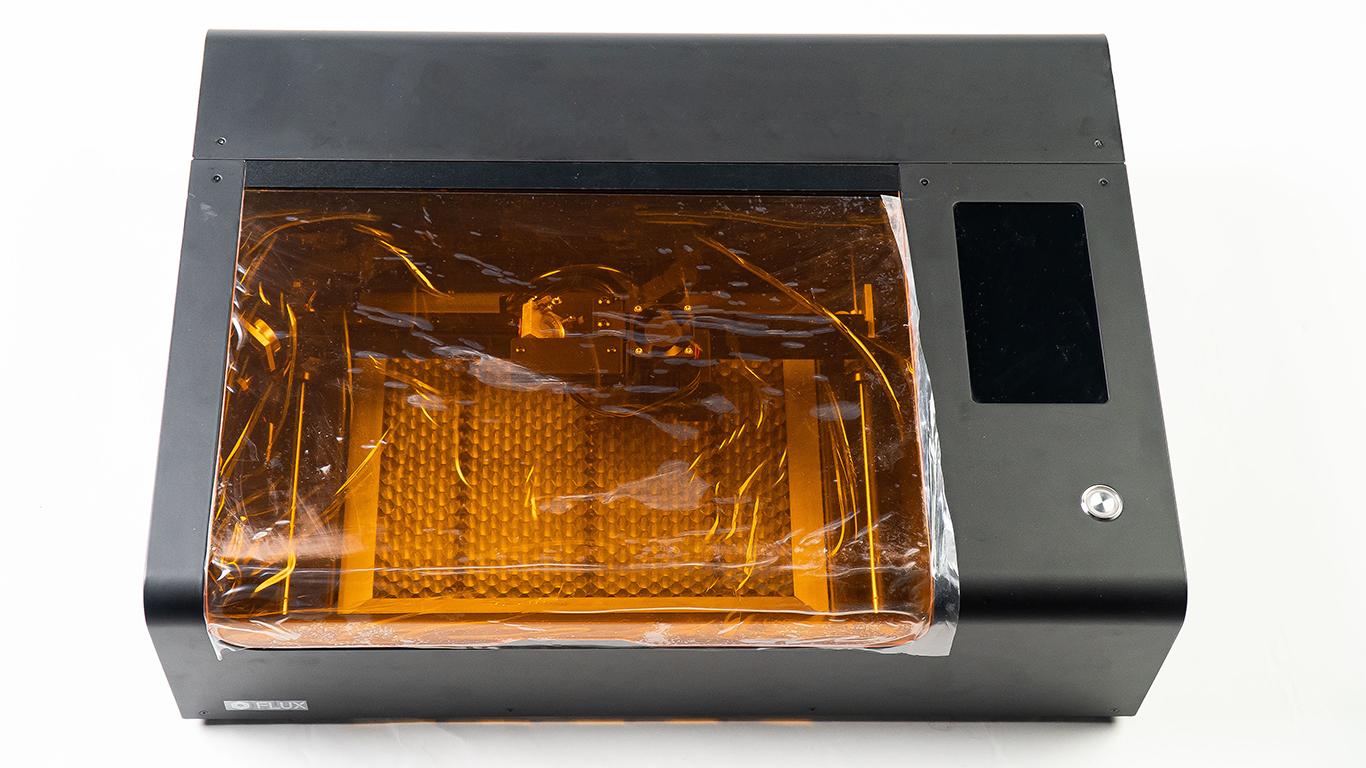

C. Udskift det gennemsigtige akryl dørdæksel med det orange akryl dørdæksel.
(Det er valgfrit at beholde eller fjerne beskyttelsesfilmen på det orange låg.)
D. Skru skruerne, der blev fjernet i trin B, tilbage.
E. Påfør det nye sorte klistermærke for at skjule skruerne, og installationen vil være færdig.
7. Tænd for maskinen, og den er klar til at betjene.
*Brug ikke touchpanelet til at styre laserhovedet i vedligeholdelsestilstand, når diode-lasermodulet er monteret. Hvis du vil flytte hovedet under vedligeholdelsestilstand, skal du låse motoren op, før du flytter laserhovedet for at undgå skader.
Da laserens udgangsposition for diode-lasermodulet er anderledes end CO2-laseren, kræves der kalibrering for at opnå forskydningsværdien mellem laserhovederne.
* Før kalibrering af diode-lasermodulen skal du sikre dig, at kalibreringen af kameraet er nøjagtig ("Kalibrer kamera" er blevet fuldført).
1. Diode-lasermodul kalibrering, fokusering forberedelse:
Vælg maskinens navn i menuen under "Maskine" > "Kalibrer diode-lasermodul" > Fokuser på et hvidt papir > Plot kalibreringsbilledet.
Hvis diode-lasermodulen ikke er kalibreret, kan graveringsplaceringen afvige.
2. Juster ydersiden af den røde firkant med midterste firkant af gitterlinjerne:
Kun forskydningen kan justeres, indtil den røde firkant falder sammen med midterste firkant af gitterlinjerne (justering af ydersiden af den røde firkant med den udskårne firkant). Hvis størrelsen på den røde firkant er forkert, skal du udføre "Kalibrer kamera" igen.
3. Forhåndsvis det graverede gitterlinjeområde.
4. Sørg for, at diode-lasermodulen er kalibreret korrekt:
Papiret skal fastgøres for at undgå positionsændringer under gravering. Tegn et objekt på en bestemt position, opret det samme objekt på samme position på et andet lag, og brug CO2 og diode-lasermodul til at gravere de to lag henholdsvis. Hvis graveringspositionerne overlapper korrekt, er diode-lasermodulen kalibreret korrekt; hvis resultaterne ikke overlapper, skal "Kalibrer kamera" og "Kalibrer diode-lasermodul" udføres igen. Undgå lukkede vektorgrafik som objekter, ellers vil graveringen blive afbrudt og ikke kunne sammenlignes.
5. Kalibrering af diodelasermodulet er afsluttet.
Udskift gravermaterialet > åbn softwaren "Diodelaser" > fokuser på objektet > kameravisning > rediger graverobjektet > juster parametrene og aflever opgaven.
1. Udskift gravermaterialet:
Udskift kalibreringshvidt papir som gravermateriale.
2. Åbn softwaren "Diodelaser":

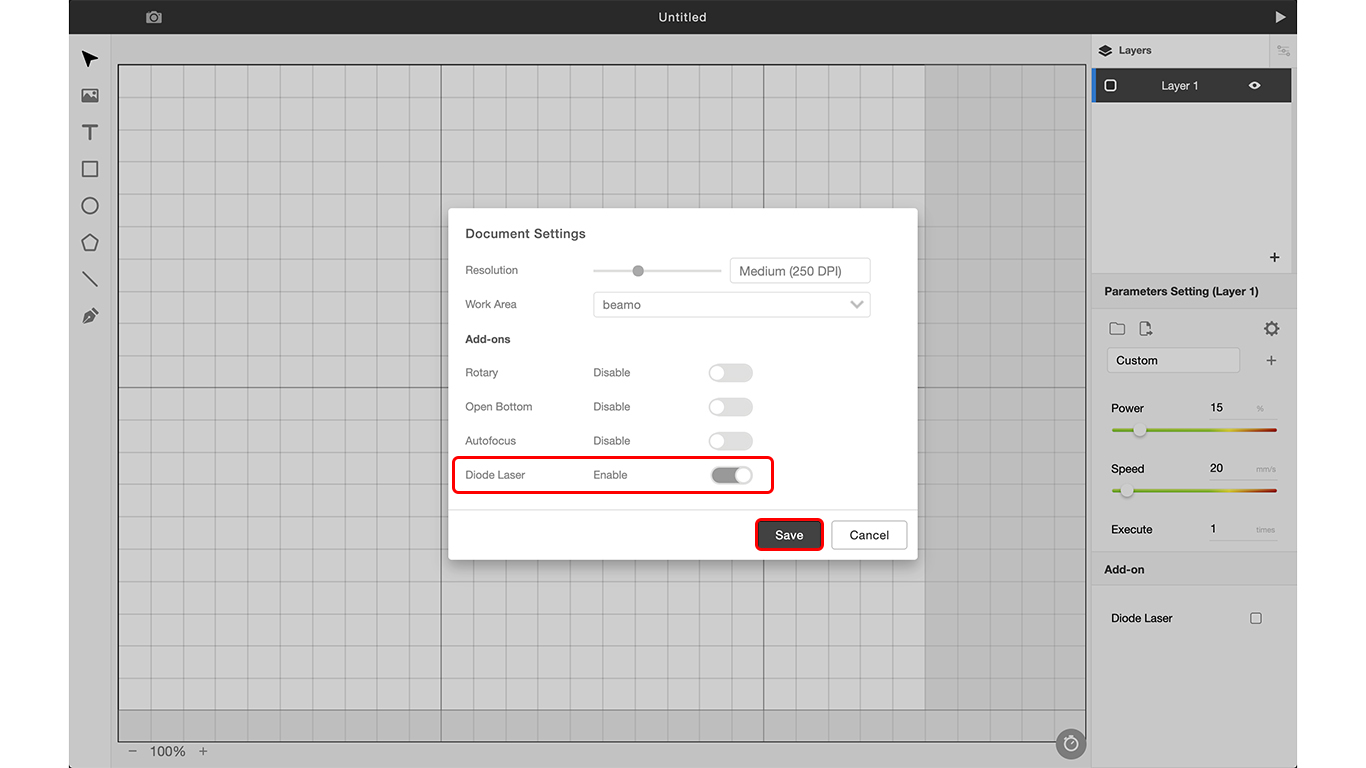

Menu > "Rediger" > "Dokumentindstillinger" > Aktiver "Diodelaser" > "Gem".

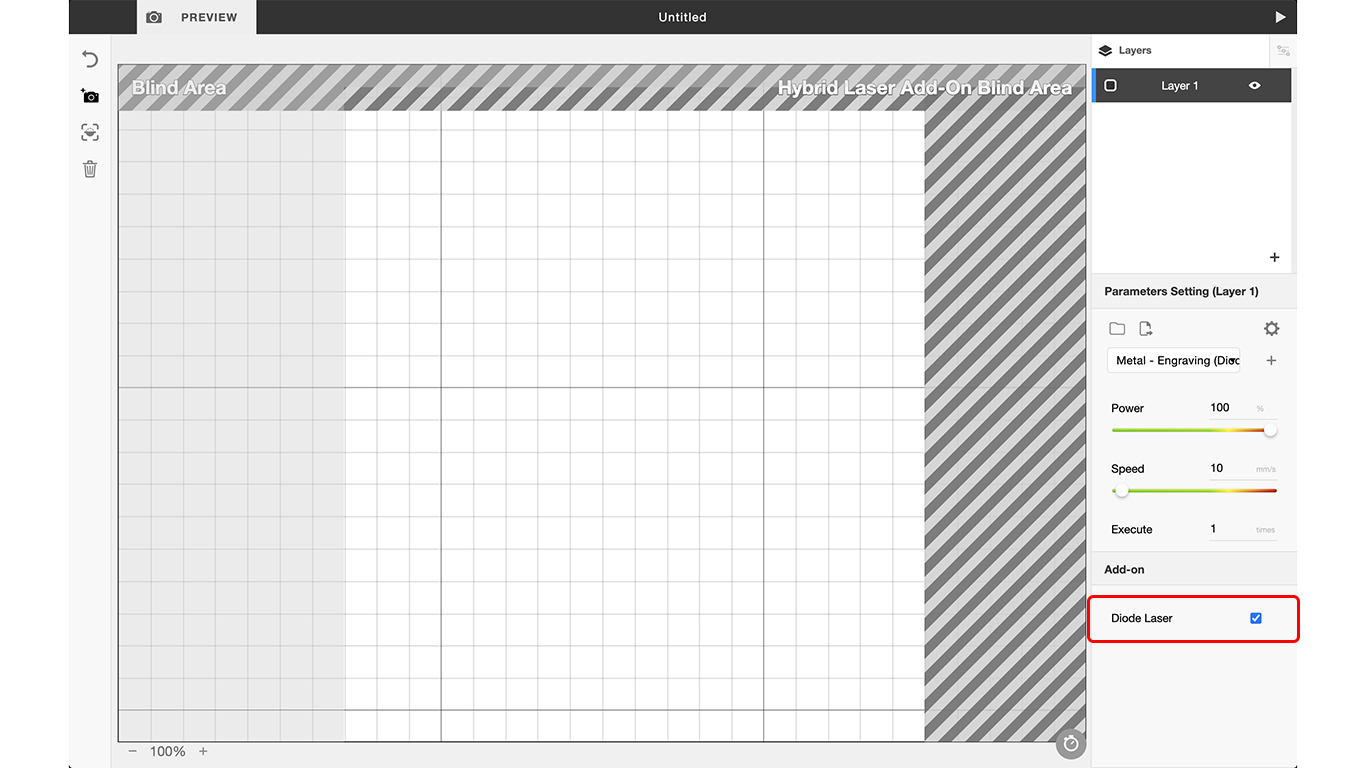

Hvis "Diodelaser" ikke er tændt, kan områdebegrænsningen af softwarevisningen ikke aktiveres, og der kan være risiko for et diodesammenstød. Når funktionen "Diodelaser" er aktiveret, vises indstillingen "Diodelaser" under parametrene.

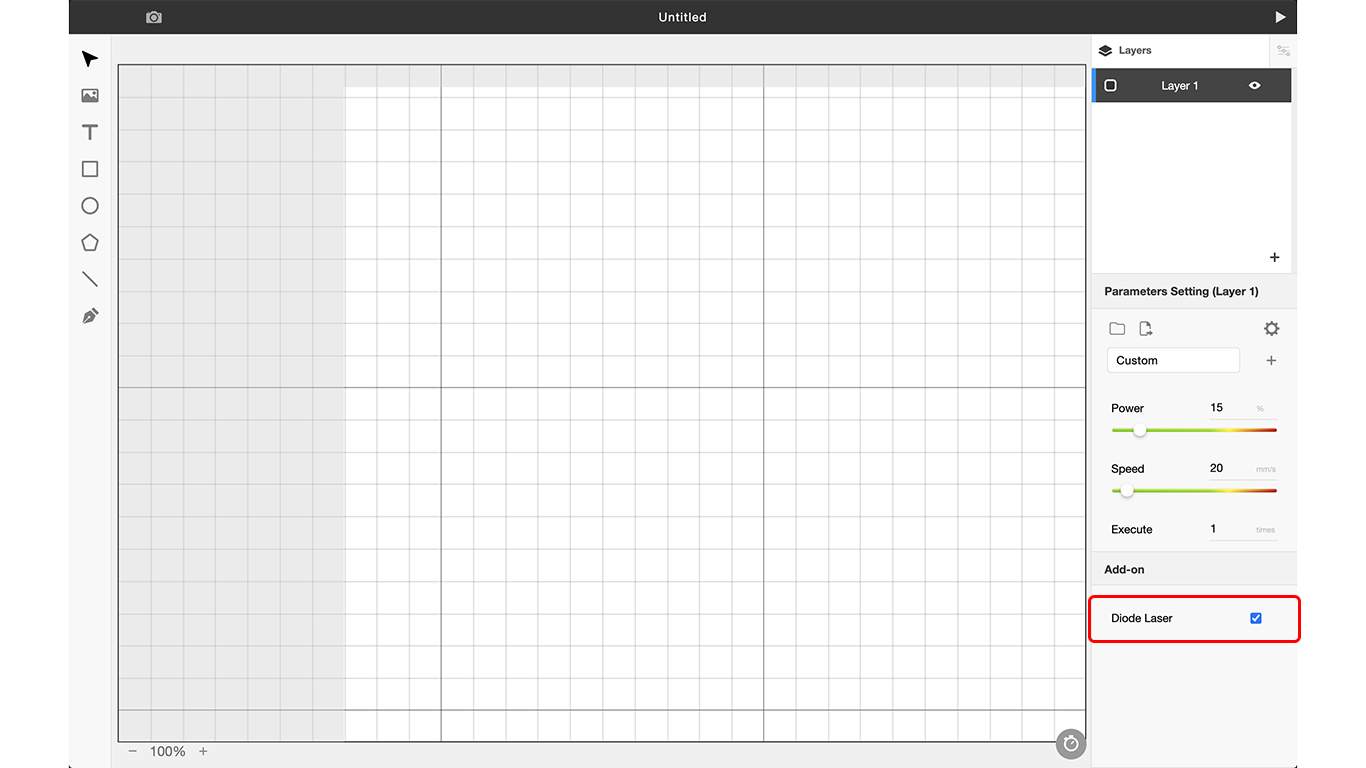

Efter at have markeret afkrydsningsfeltet kan du bruge diodelasermodulet til gravering på det pågældende lag.
- For lag med "Diodelaser" markeret vil arbejdsområdet være begrænset af et gråt område.
- Hvis "Diodelaser" ikke er markeret, vil laget blive graveret og skåret med CO2 laser; undgå at placere graverobjektet for tæt på højre side, ellers er der risiko for, at diodelasermodulet kolliderer med maskinen.
Hvis diodelasermodulet bruges ofte, kan du indstille diodelaseren til at være tændt som standard (Menu > "Beam Studio" > "Præferencer" > Tilføjelse - Diodelaser Standard: Til).
- Grå baggrund: området, der ikke kan graveres af diodelasermodulet (Diodelasermodulet kan ikke nå til venstre). Hvis "Diodelaser" ikke er markeret, vil den grå baggrund blive drejet til højre side af maskinen. CO2-laseren kan ikke arbejde der, fordi laserhovedet ikke kan nå ud til højre.
- Skraveret mønster: området, der ikke kan forhåndsvises af kameraet (positionen, der er blokeret af diodelasermodulet)
Arbejdsområde | Efter installation er diodelaserens arbejdsområde 230 mm x 200 mm, CO2-laserens arbejdsområde vil blive reduceret til 250 mm x 200 mm
3. Fokuser på objektet:

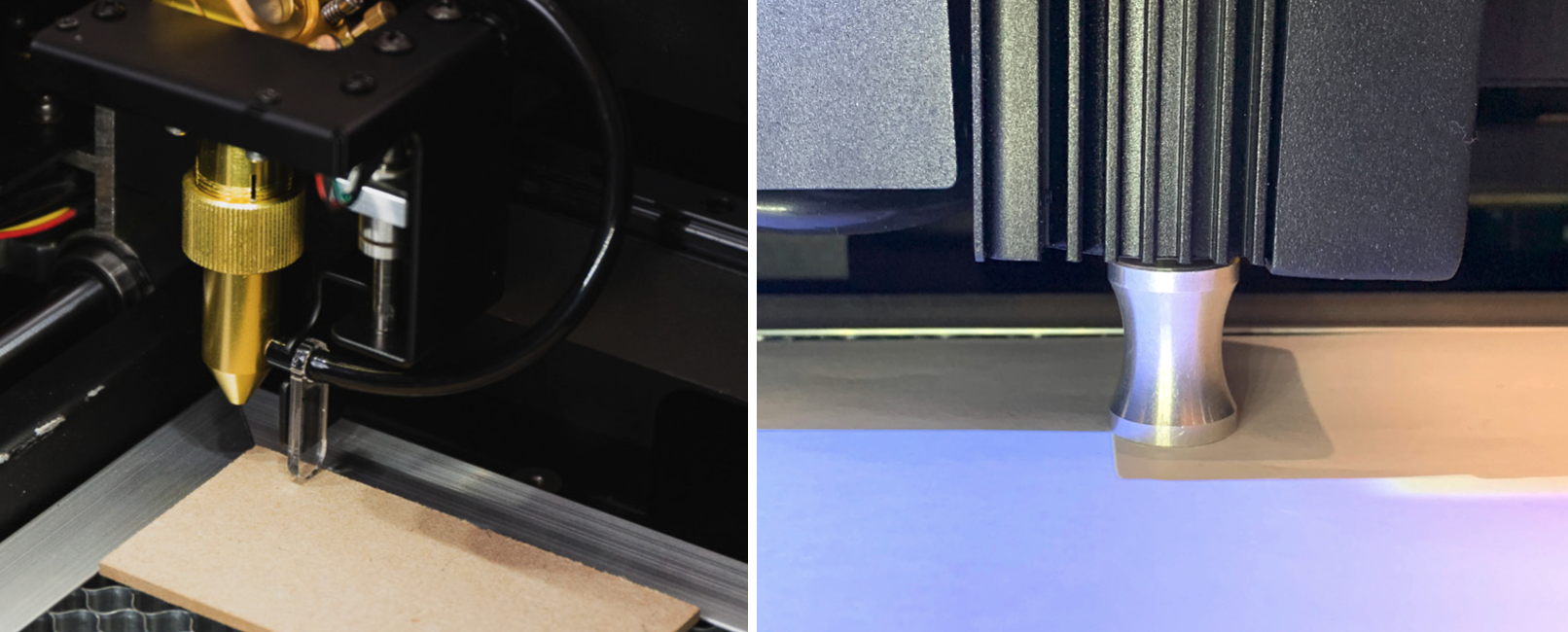

- Ved manuel fokusering kan du bruge en fokussonde eller fokusblok, løsne dystefastspændingsringen og få fokussonden til at røre ved gravermaterialet, derefter stramme dystefastspændingsringen og dreje fokussonden tilbage efter endt fokusering. (Brændvidde: 12 mm)
- Ved autofokus skal du dobbeltklikke på sideknappen på tilføjelsen for at få sonden til at røre ved gravermaterialet.
4. Kameravisning:
Forhåndsvis området for gravermaterialet.
5. Rediger graverobjektet.
6. Juster parametrene og aflever opgaven:
Diodelasermodulet skal arbejde med en højere effekt, ellers kan det ikke gravere materialet.

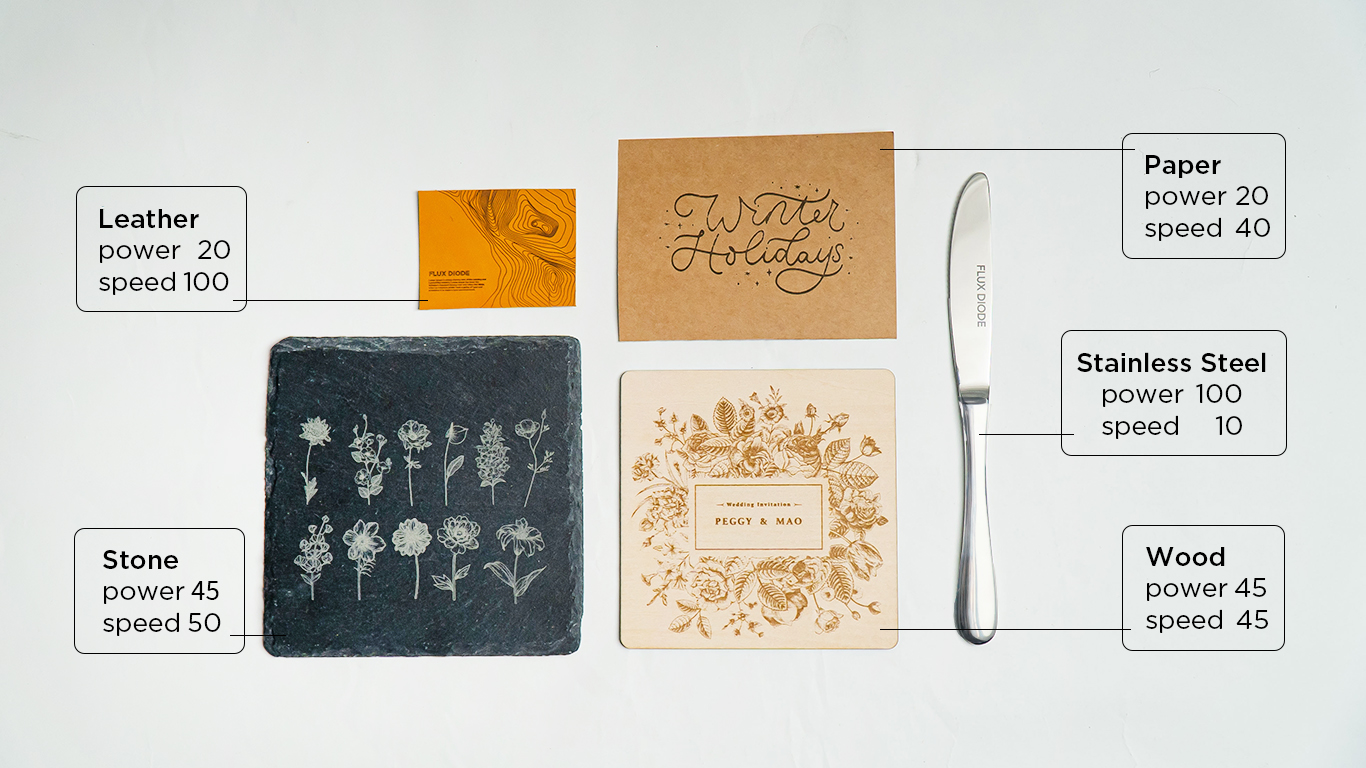

Generelt anbefales det at bruge 100% effekt og 4~10mm/s hastighed, når der graveres rustfrit stål.
Den faktiske graveringseffekt er underlagt dine egne testresultater.
Diodelaser-modulet producerer ikke lys.
Mulige årsager:
-
Beam Studio har ikke aktiveret diodelaser-modulet i henhold til ovenstående trin.
-
Indstillingen "Power Rate" på maskinen er alt for lav. Juster den tilbage til standardværdien på 1,0.
-
Diodelaser-modulet er ikke tændt:
Hvis ikke, skal du gå til siden "MAINTAIN" og klikke på knappen "Cam Led". Hvis ventilatoren begynder at køre, betyder det, at dioden er tændt. (Knappen "Cam Led" er kontakten til diodelaser-modulet.)
*Hvis ovenstående trin stadig ikke kan løse problemet, bedes du kontakte kundeserviceteamet.
