beamo - Installation af autofokus-tilbehør

 Af hensyn til din egen sikkerhed skal du slukke for maskinen og tage stikket ud.

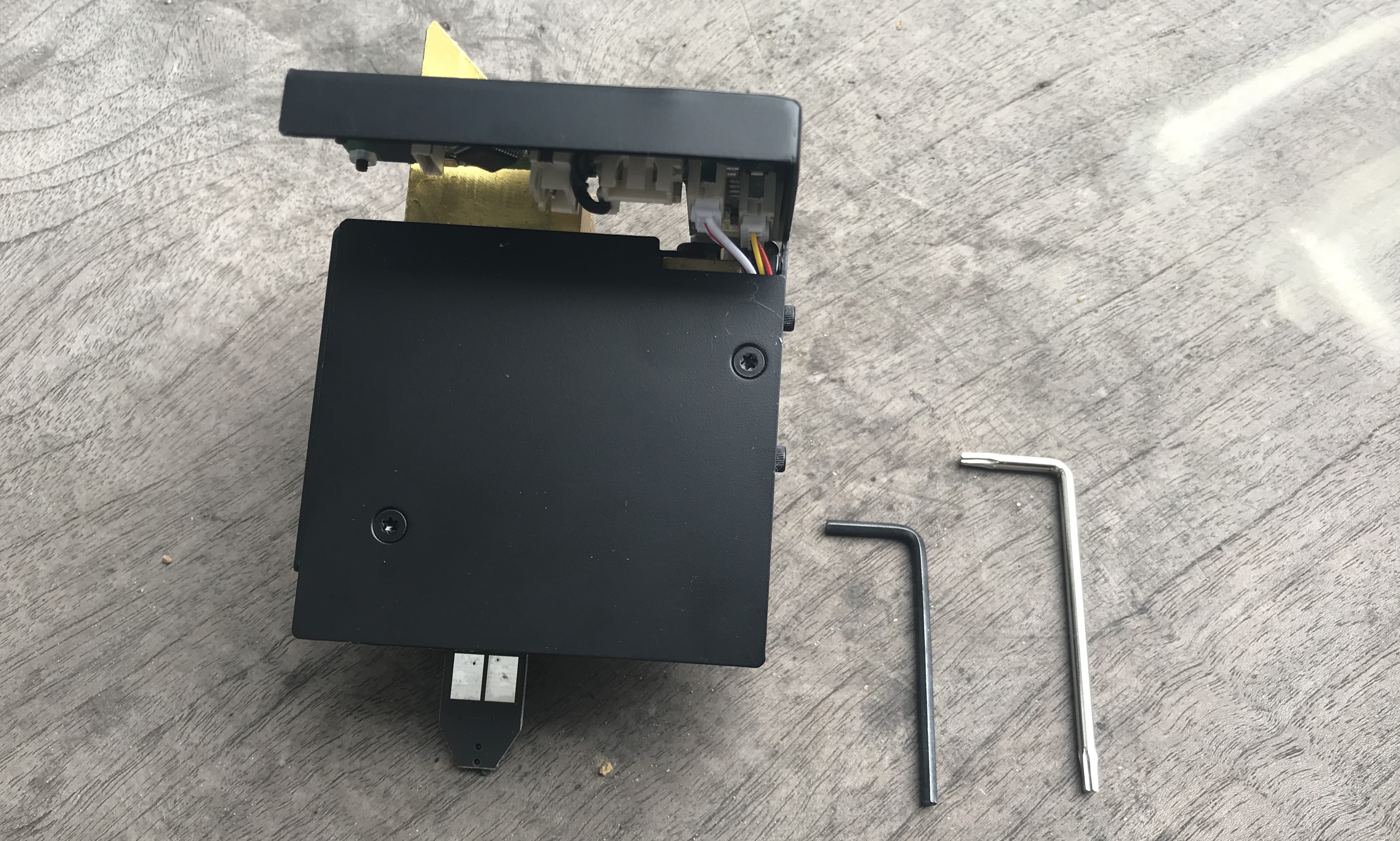

1Autofokus-tilbehør 2Unbrakonøgle 3Stjerneskruetrækker (i den originale beamo-pakke)

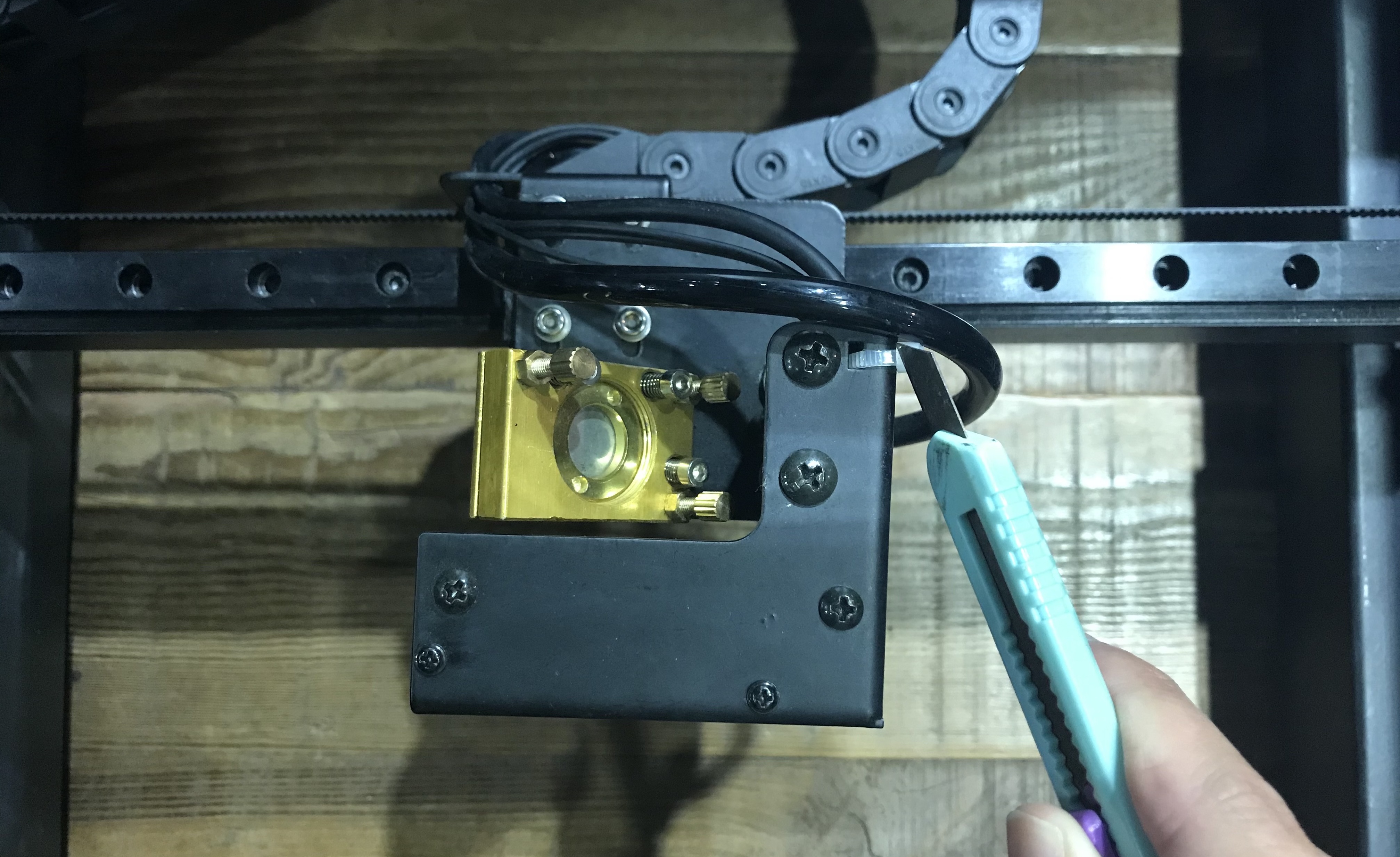

1. Skær plastikstroppen over, som holder kablet.

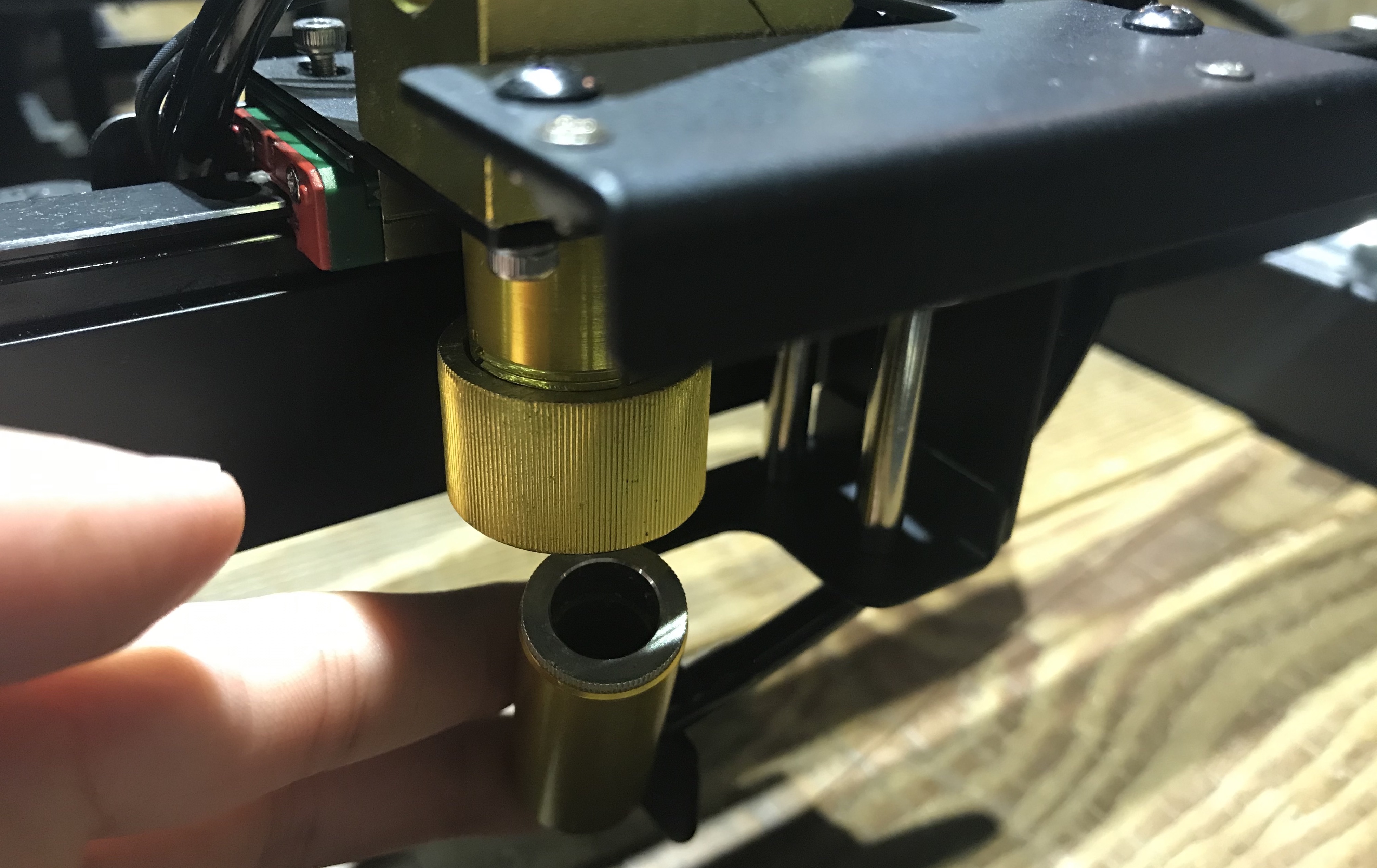

2. Løsn laserhovedets fokusring og fjern laserhovedet. 3. Fjern laserhovedet.

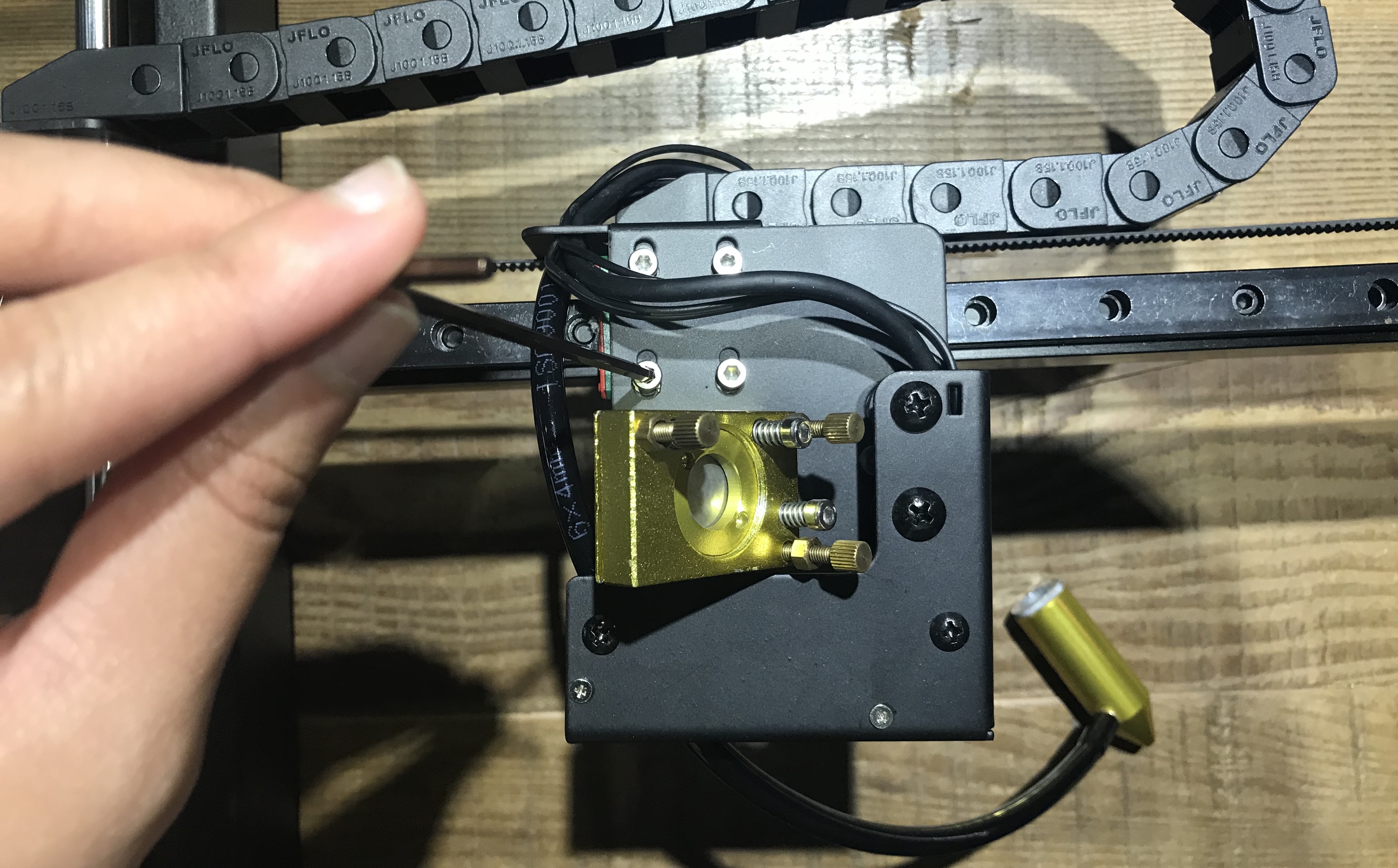

3. Løsn de 4 skruer, der holder lasermodulet fast på skinnen, med unbrakonøglen.

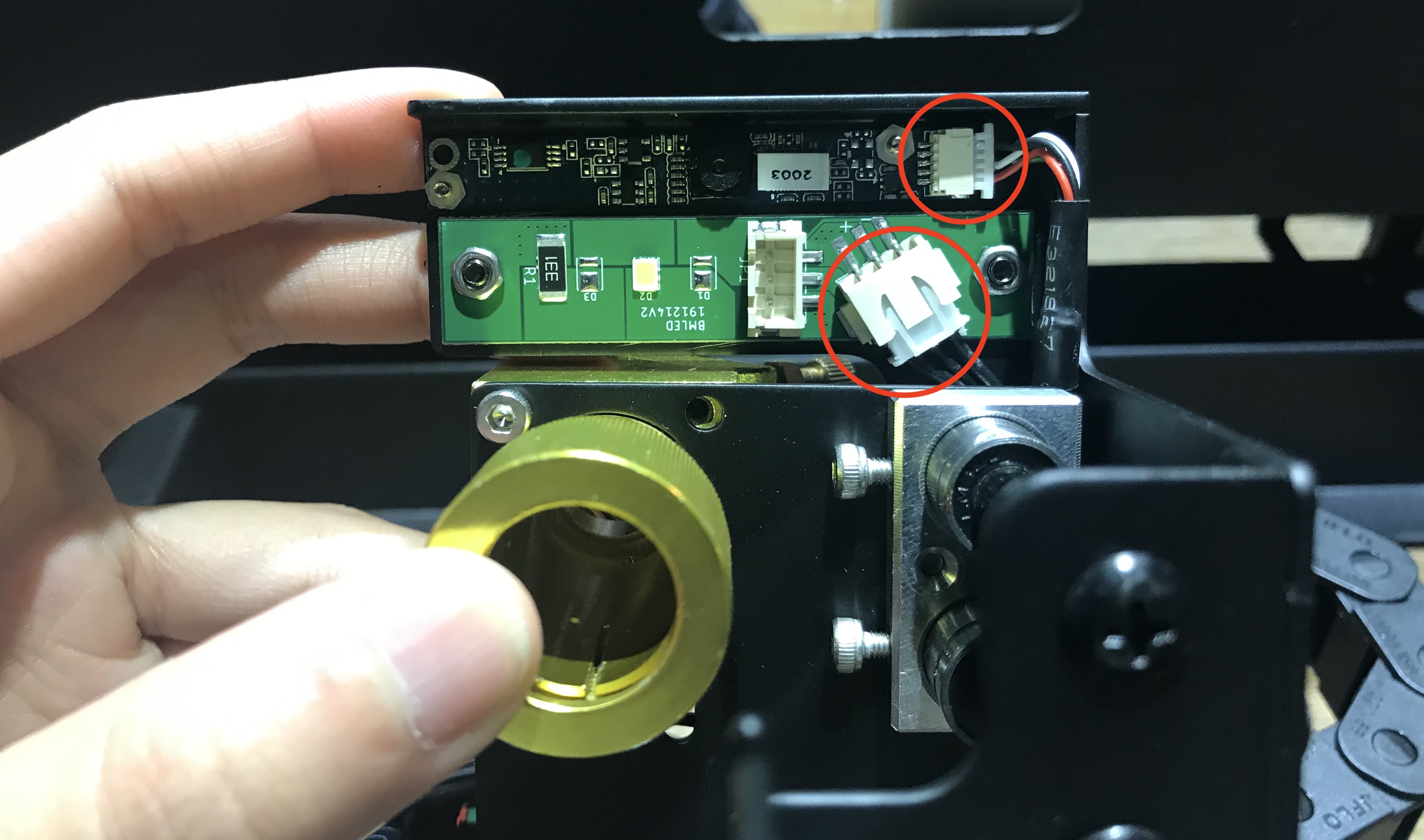

4. Fjern både kamerakablet og LED-ledningen.

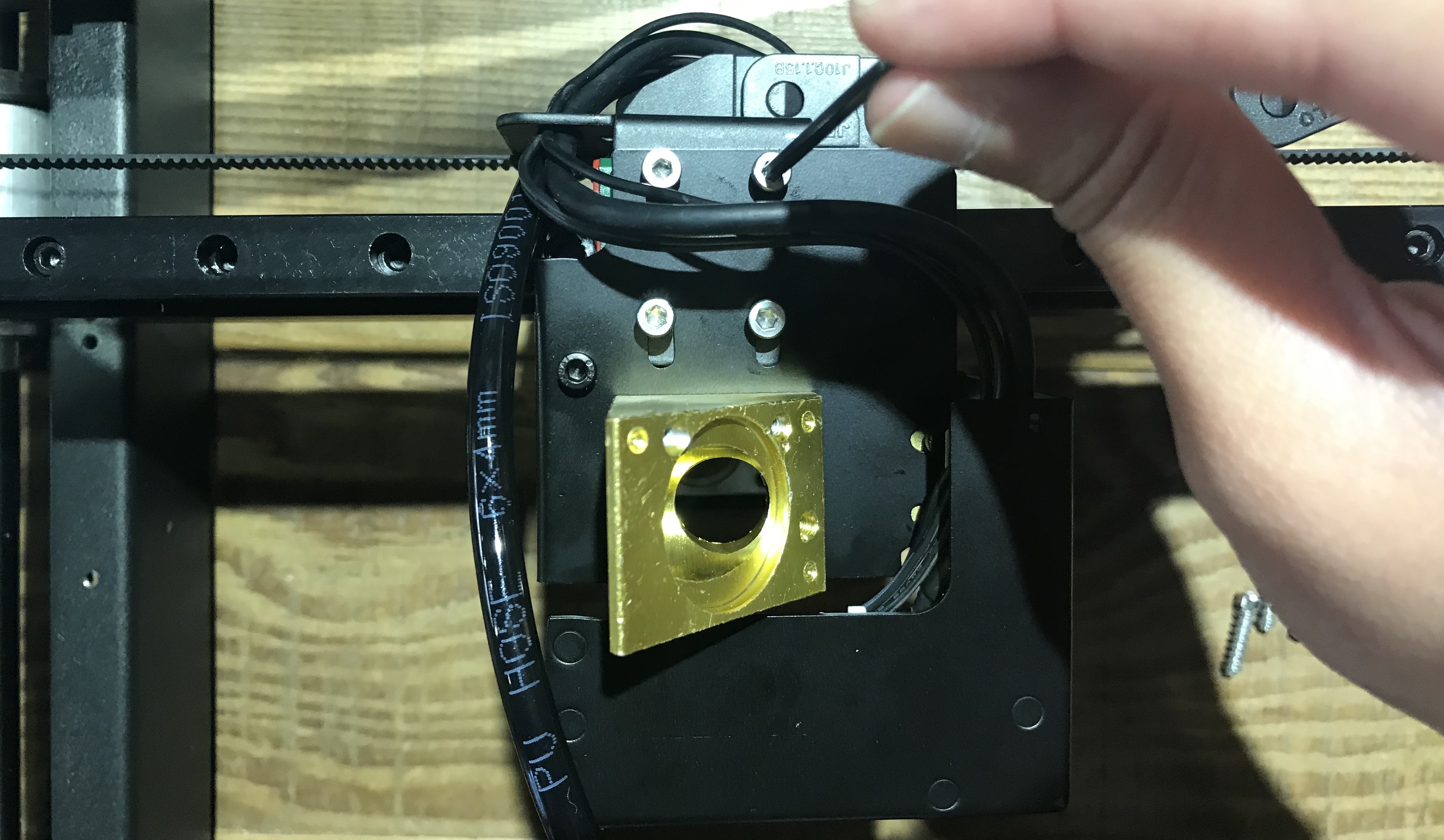

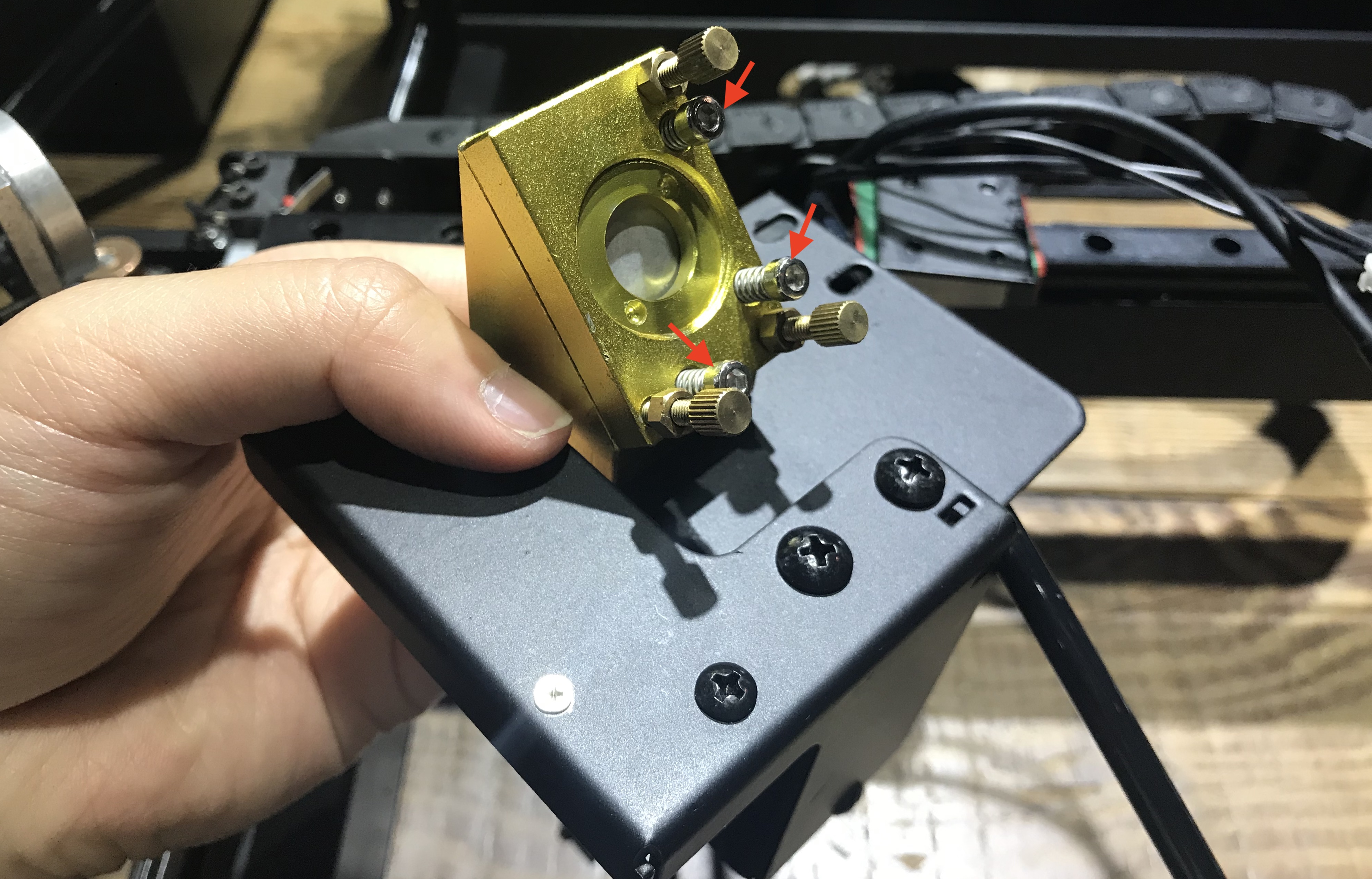

5. Fjern det tredje reflektionsspejl med unbrakonøglen.

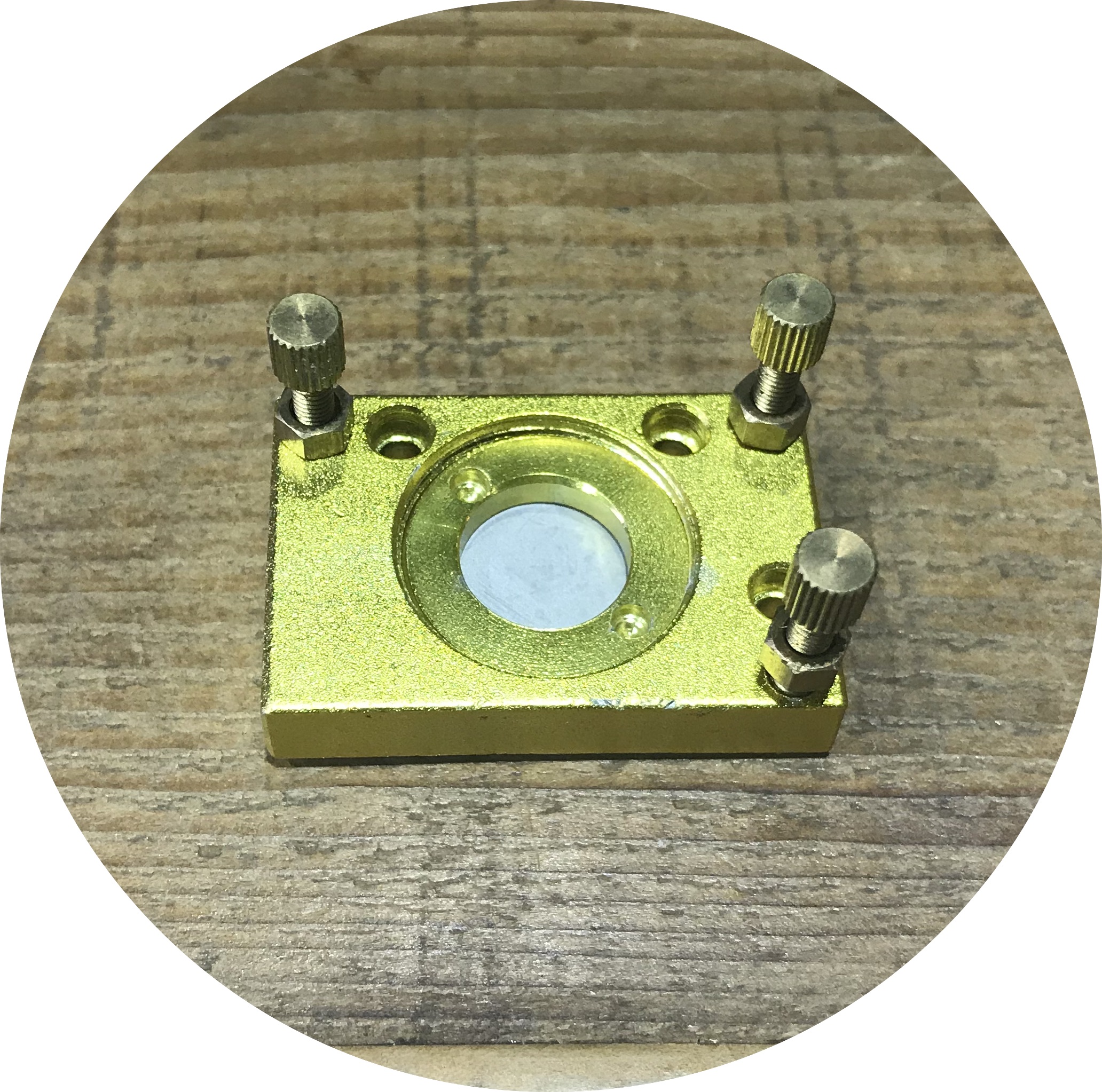

▲Tredje reflektionsspejl

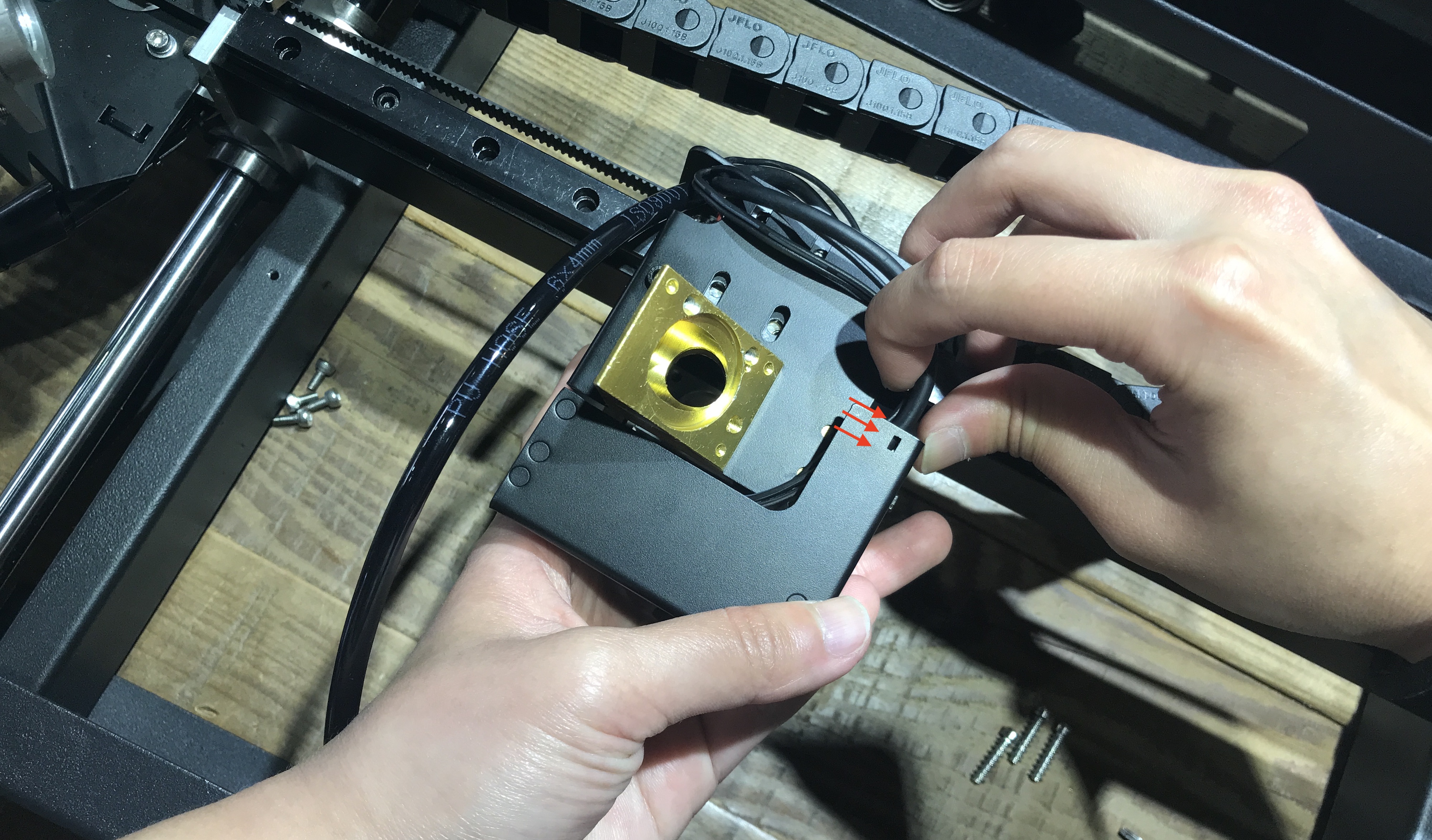

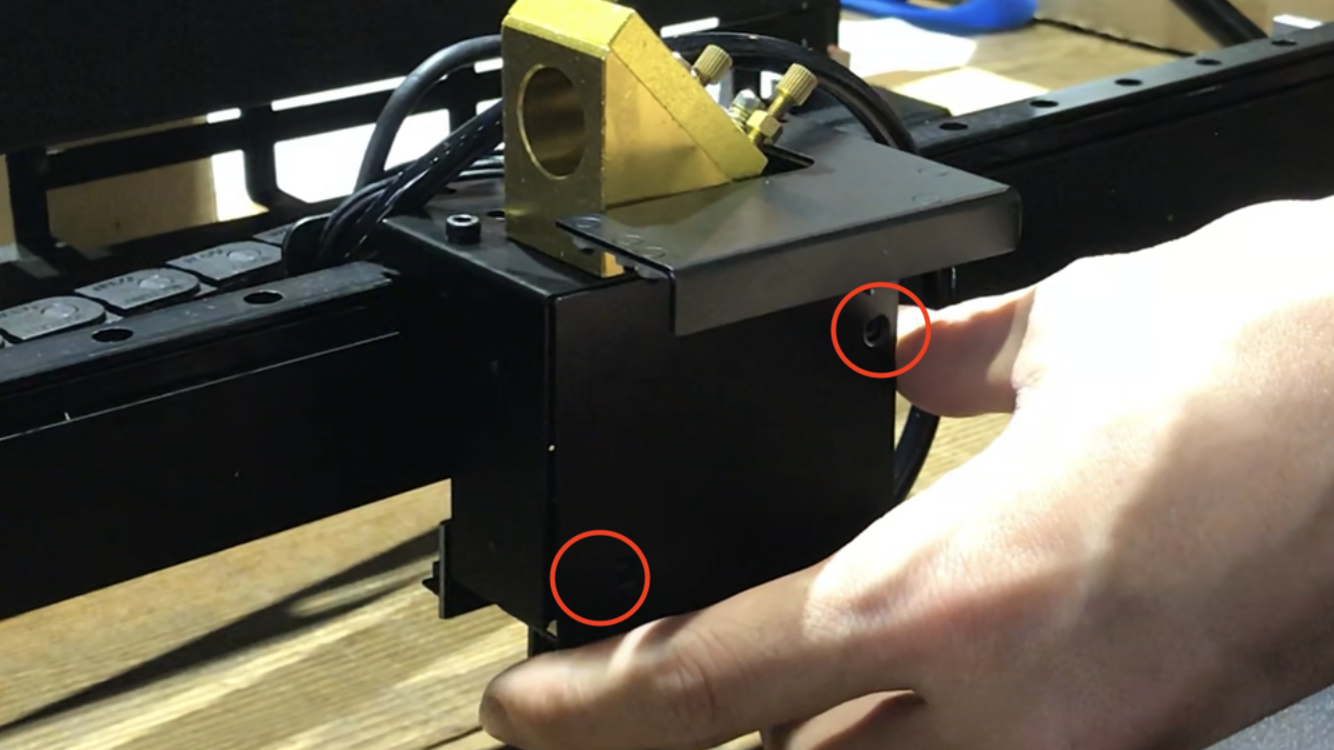

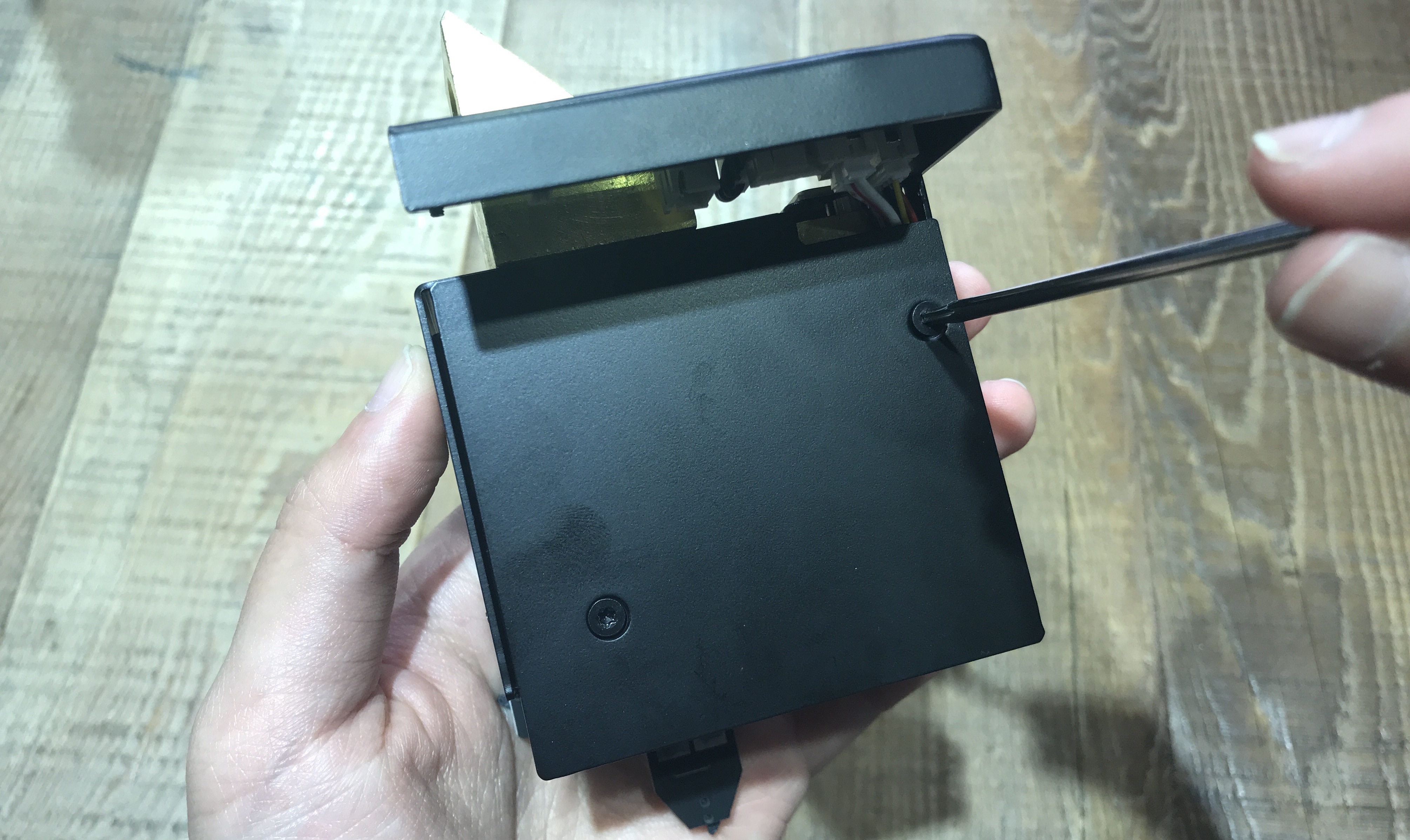

6. Fjern de to skruer på autofokus-tilbehøret

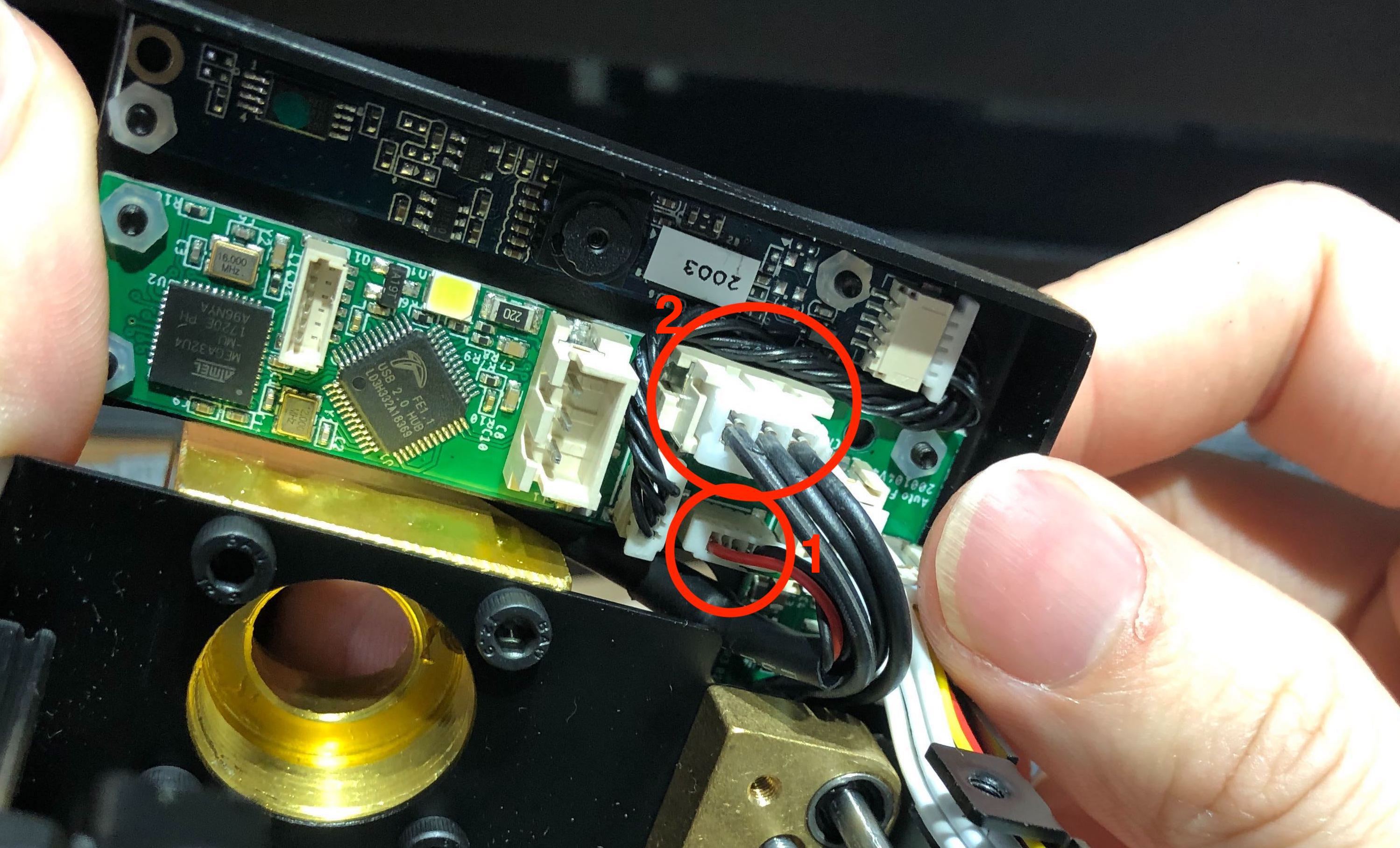

7. Tilslut kamerakablet og LED-ledningen i cirkel 1 og cirkel 2.
(Tip: Tilslut kamerakablet først og derefter LED-ledningen)

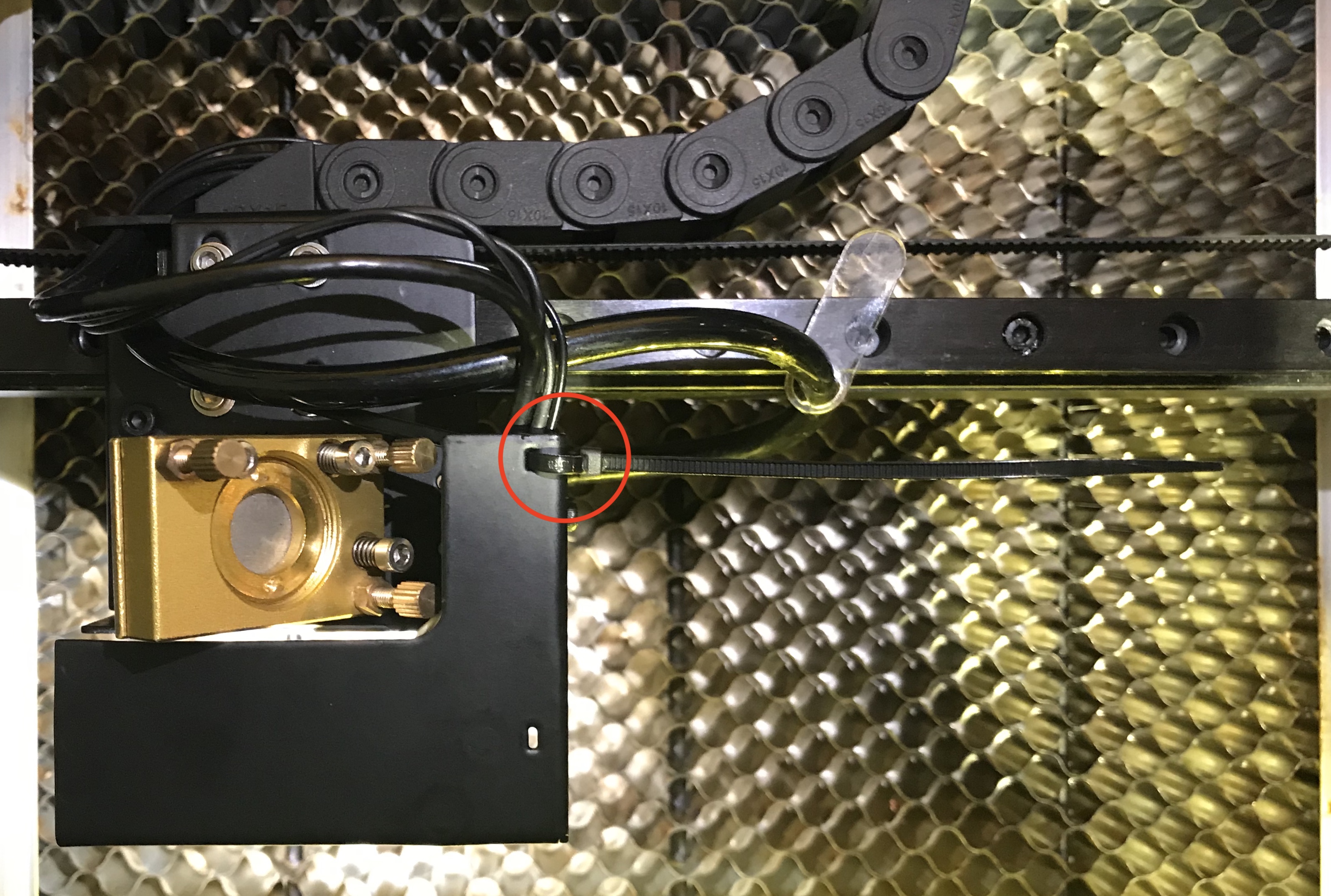

8. Saml ledningerne til siden og fastgør dem med plastikstroppen.

9. Placer autofokus-modulet tilbage på skinnen ved at stramme de fire skruer med unbrakonøglen.

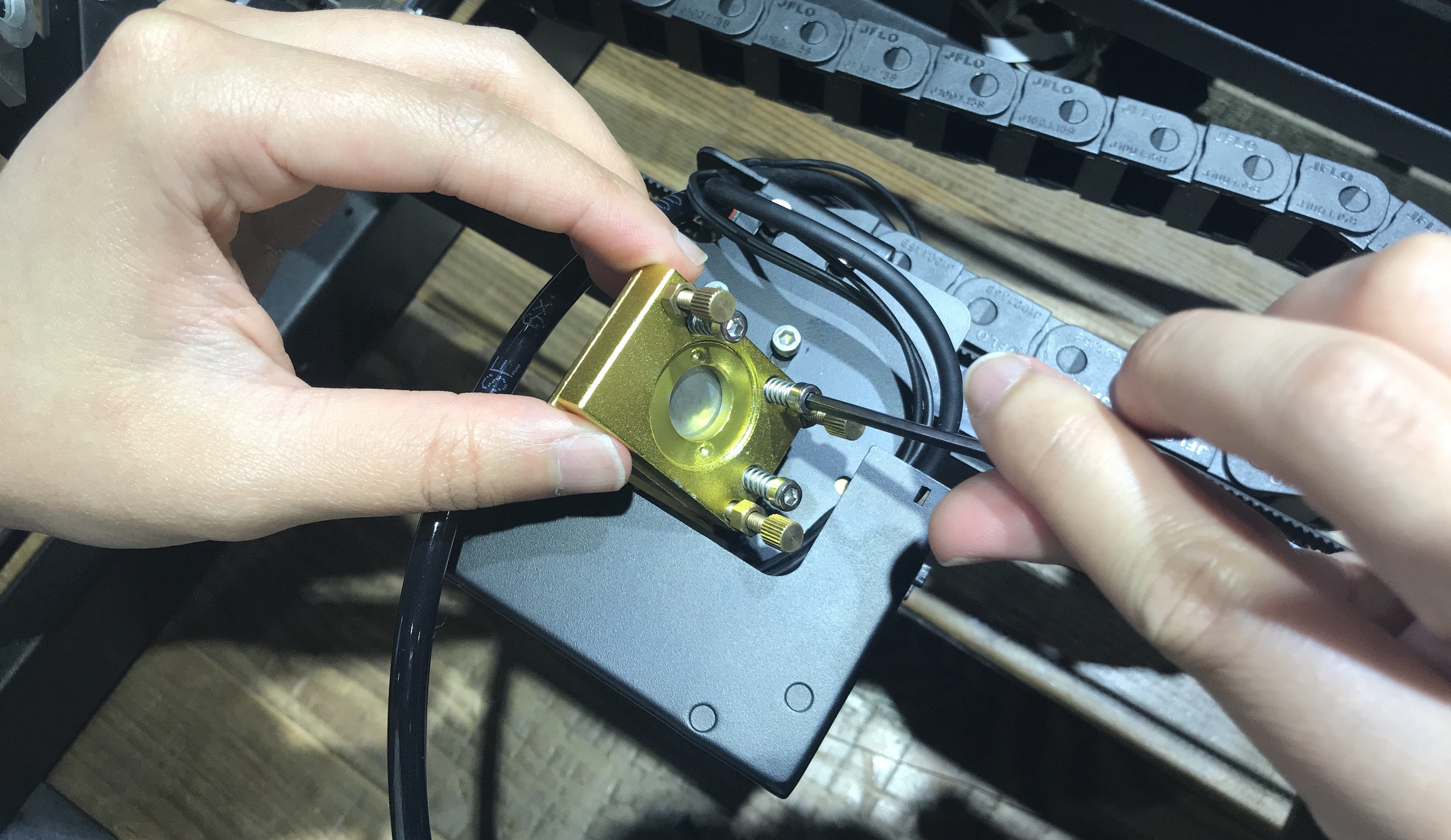

10. Fastgør det tredje reflektionsspejl igen.
(Tip: Stram ikke skruerne helt i bund, halvvejs er tilstrækkeligt)

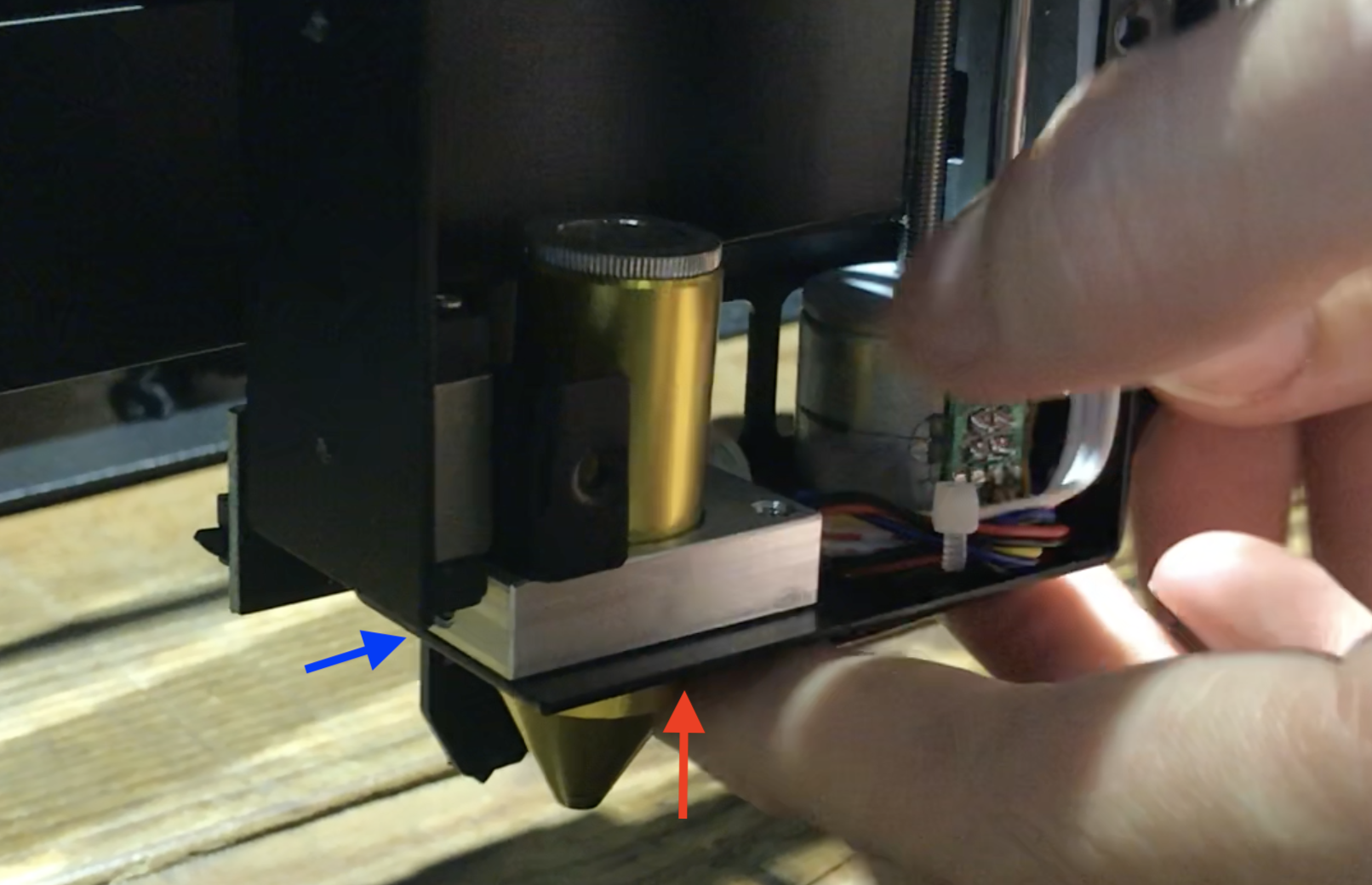

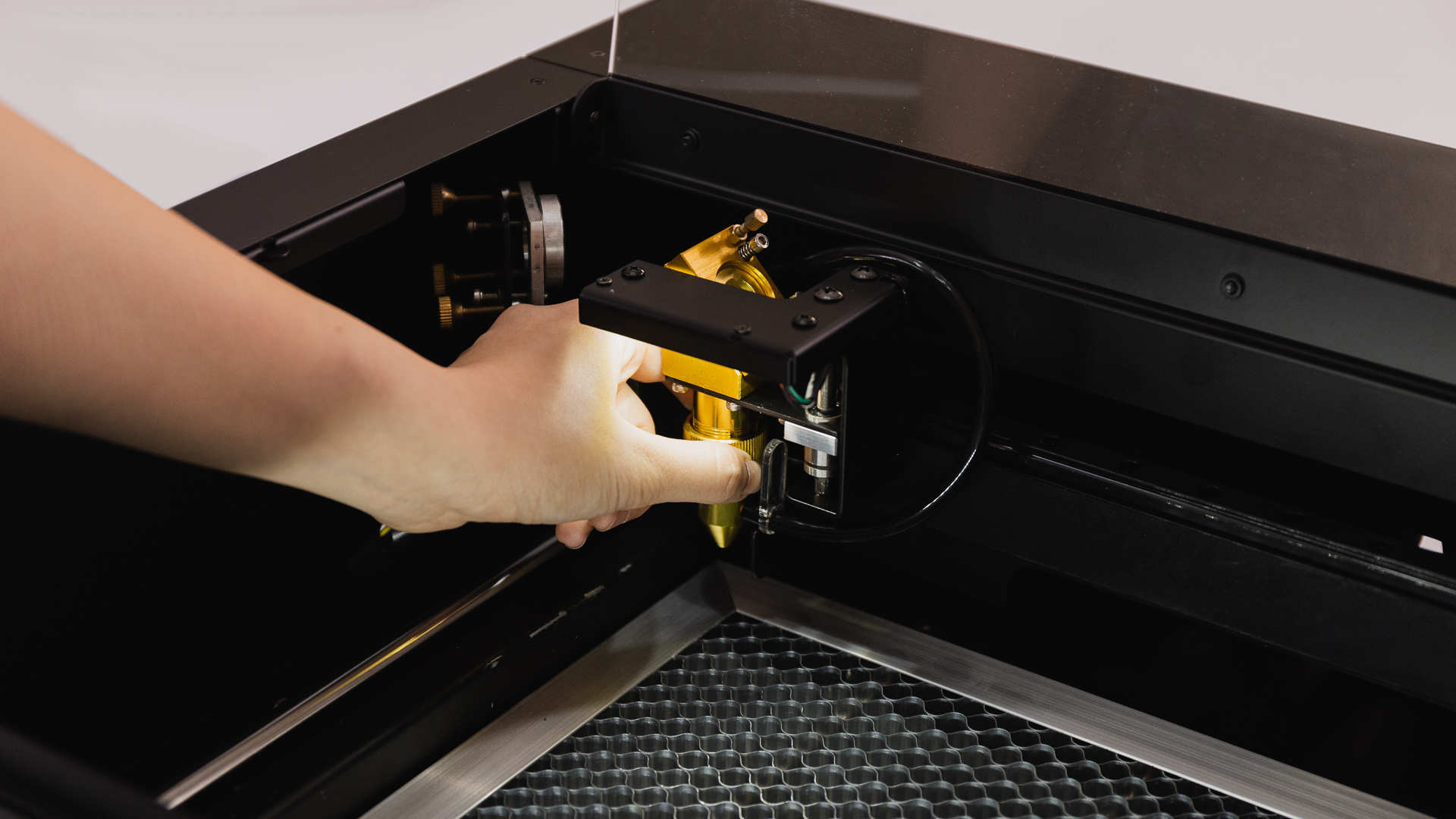

11. Tag honeycomb-pladen ud og skub laserhovedet helt op (se den røde pil på billedet) og fastgør laserhovedet igen. Skruen er på venstre side (se den blå pil på billedet).

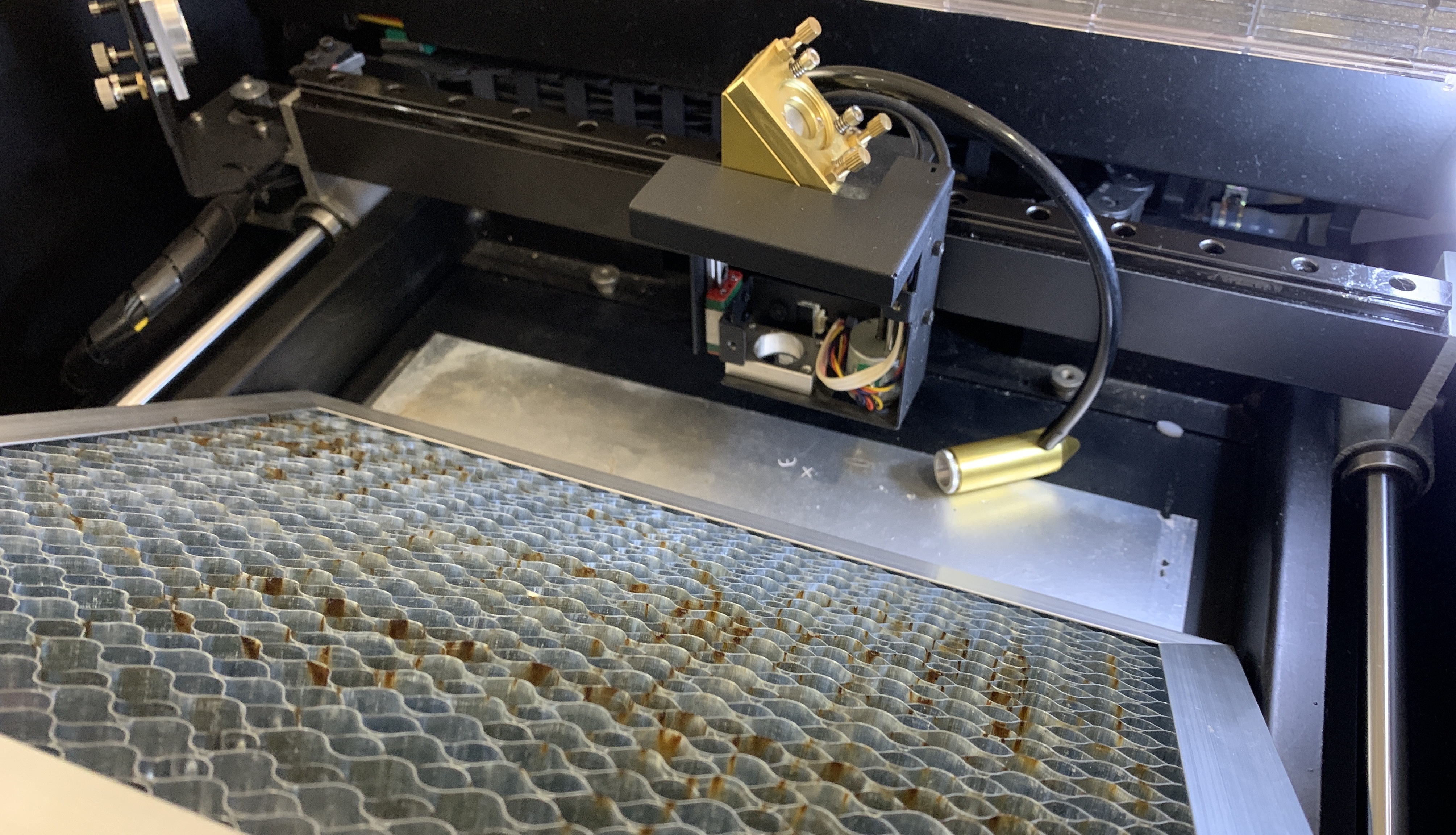

12. Start maskinen. Placer honeycomb-pladen tilbage, efter at laserhovedet har hævet sig.

13. Kontrollér, om den optiske bane er justeret korrekt. Se vejledningen om justering af den optiske bane .

14. Spænd skruerne på autofokusmodulet igen.

15. For at begynde at bruge autofokus, se venligst Brug af autofokusmodulet for grundlæggende opsætning i Beam Studio.

 Bemærk: Tryk IKKE på Cam Led efter installation af autofokus.

Kameraets LED tændes automatisk, når maskinen startes. Hvis du trykker på Cam Led, slukkes kameraets LED ikke, men det afbryder i stedet strømmen, der får autofokus til at fungere. Dermed vil laserhovedet slet ikke bevæge sig, og du skal trykke på Cam Led igen for at genoprette strømmen.

Se næste: Brugervejledning til autofokus
