beamo - Brug af Diode Laser Add-on

Diode-lasertilbehøret er udstyret med en 5W diode-laser. På grund af varierende bølgelængder kan den gravere direkte på rustfrit stål.

Brug ikke touchpanelet til at styre laserhovedet i vedligeholdelsestilstand, når diode-lasermodulet er monteret. Hvis du vil flytte hovedet i vedligeholdelsestilstand, skal du låse motoren op, før du flytter laserhovedet for at undgå skader.

1. Aktivering af diode-laseren

Efter installation af diode-lasertilbehøret kan diode-laseren styres i Beam Studio, hvor der kan skiftes mellem lasertyper i forskellige lag.

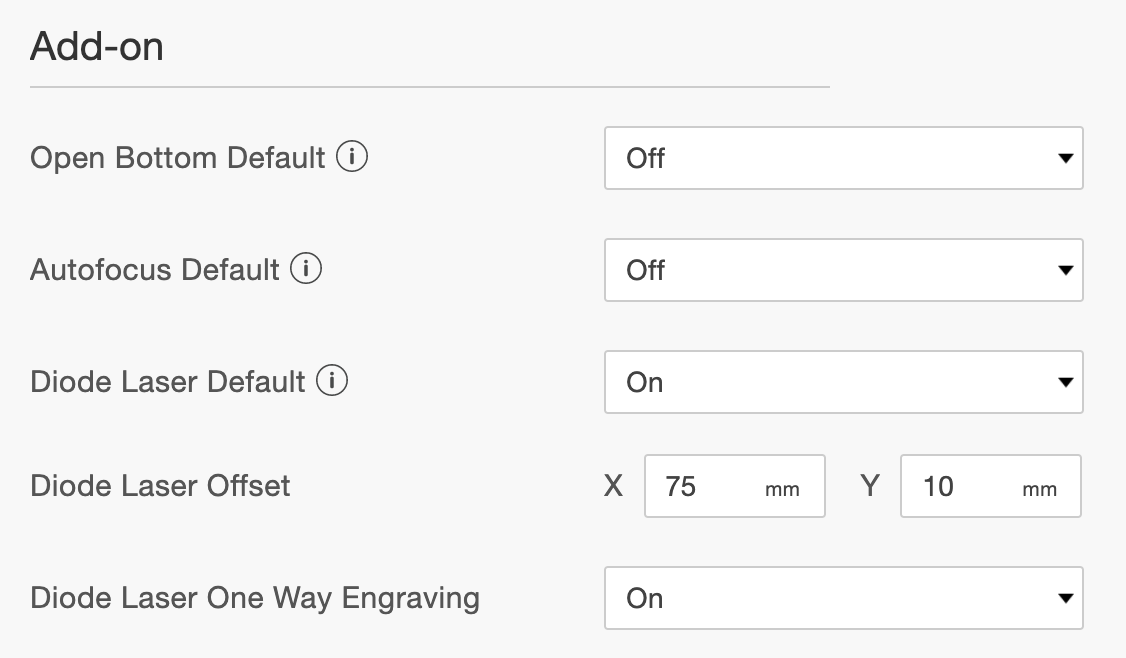

For at bruge diode-lasertilbehør, gå til "Indstillinger" (Mac: Menu > Beam Studio > Indstillinger; Windows: Menu > Fil > Indstillinger), og vælg diode-laser indstillingen under tilføjelser. For at indstille forskydningsværdierne, se venligst trin 2.

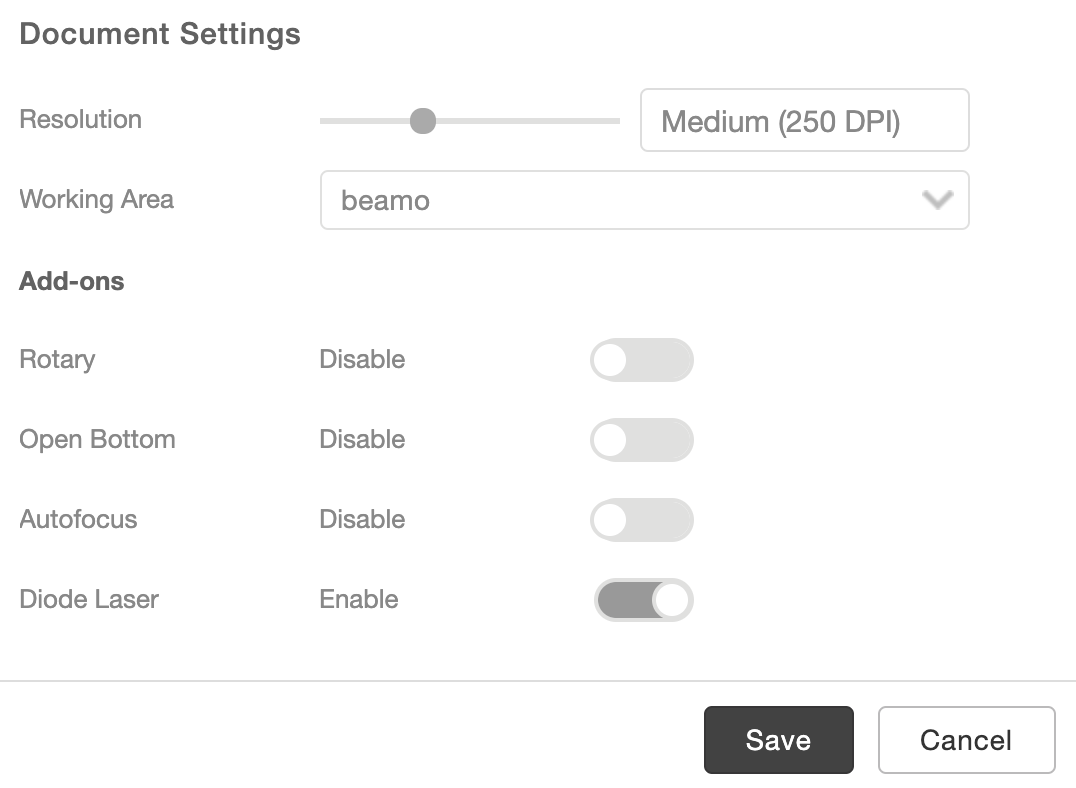

In "Menu > Rediger > Filindstillinger"kan du aktivere eller deaktivere diode-lasertilbehøret for enkelte filer.

2. Kalibrering af diode-laseren

Før brug af diode-laseren kræves kalibrering for at bestemme forskydningsværdierne mellem laserhovederne. Dette skyldes, at laserens position varierer for forskellige lasere i diode-lasertilbehøret. Kalibrering kan aktiveres via "Menu > Maskine > 'Din maskine' > Kalibrer diode-lasertilbehør". Trinene er de samme som ved kamerakalibrering.

3. Skift mellem lasere

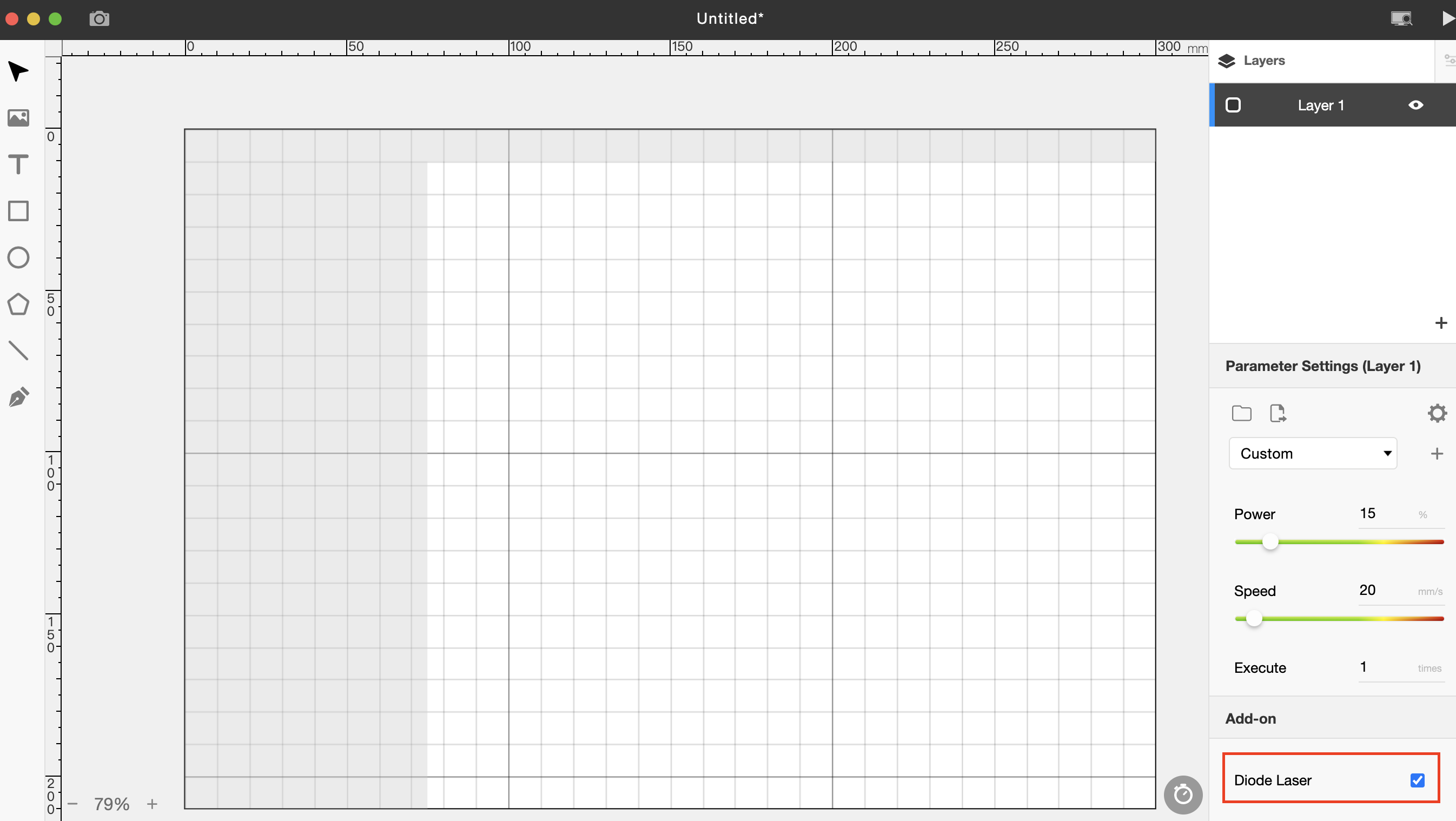

Efter aktivering af diode-laseren findes en ekstra "diode-laser"-indstilling i laserparameterpanelet for lagene. Efter valg af disse indstillinger vil diode-laserfunktionen i det valgte lag blive aktiveret.

I det lag, hvor diode-laserfunktionen er valgt, bemærk at visse dele af arbejdsområdet er begrænset (vist med grå farve). Begrænsningerne i øverste højre hjørne skyldes, at diode-laserens position i tilbehøret er i nederste venstre hjørne, hvilket resulterer i, at en del af øverste højre hjørne ikke kan bearbejdes. Områdebegrænsningerne i nederste venstre hjørne skyldes størrelsen af diode-lasertilbehøret, som forhindrer laserhovedet i at nå det pågældende område.

Arbejdsområde ｜Efter installation vil diodelaser-arbejdsområdet være 230mm x 200 mm; CO2-laser-arbejdsområdet vil blive reduceret til 250mm x 200 mm

4. Anbefalede parametre

Højere effektprocenter er tilladt for diodelaseren. Vi anbefaler at indstille effekten til 100% for rustfrit stål og hastigheden til 3~5mm/s.

5. Andet

Ingen laserstråle-output fra diodelaserhovedet:

1. 1. De ovenstående trin i Beam Studio blev ikke fulgt.
   2. 'Effektniveau' er for lavt. Indstil det venligst til 'x1.0'
   3. Diodelaser-modulets signal er ikke tilsluttet

Kontrollér, at ventilatoren oven på diodelaser-modulet fungerer. Hvis den ikke gør, kontrollér venligst følgende:

• • • Gå til touchskærm > Vedligeholdelse > Tryk på 'Cam led'-knappen. Hvis ventilatoren over diodelaser-modulet kører, betyder det, at signalet er tændt.
    • Hvis diodelaser-modulet stadig ikke fungerer, bedes du kontakte FLUX Support.
