Beskrivelse:
Hvis dine lodrette prikker ikke kan findes, eller de er alt for små på dysetip-tapen, Det indikerer, at din lodrette bane (Z-akse) er for meget ude af justering, og det vil være vanskeligt at justere med fokuslinsen monteret.
Derfor vil denne artikel vise dig, hvordan du kontrollerer og justerer den lodrette sti uden fokuslinsen.
Før du starter:
Sørg venligst for, at din 1. til 2. spejlsti og 2. til 3. spejlsti er godt justeret. Ellers vil trinene på denne side gøre din optiske sti værre. (Hvordan kontrollerer man?)

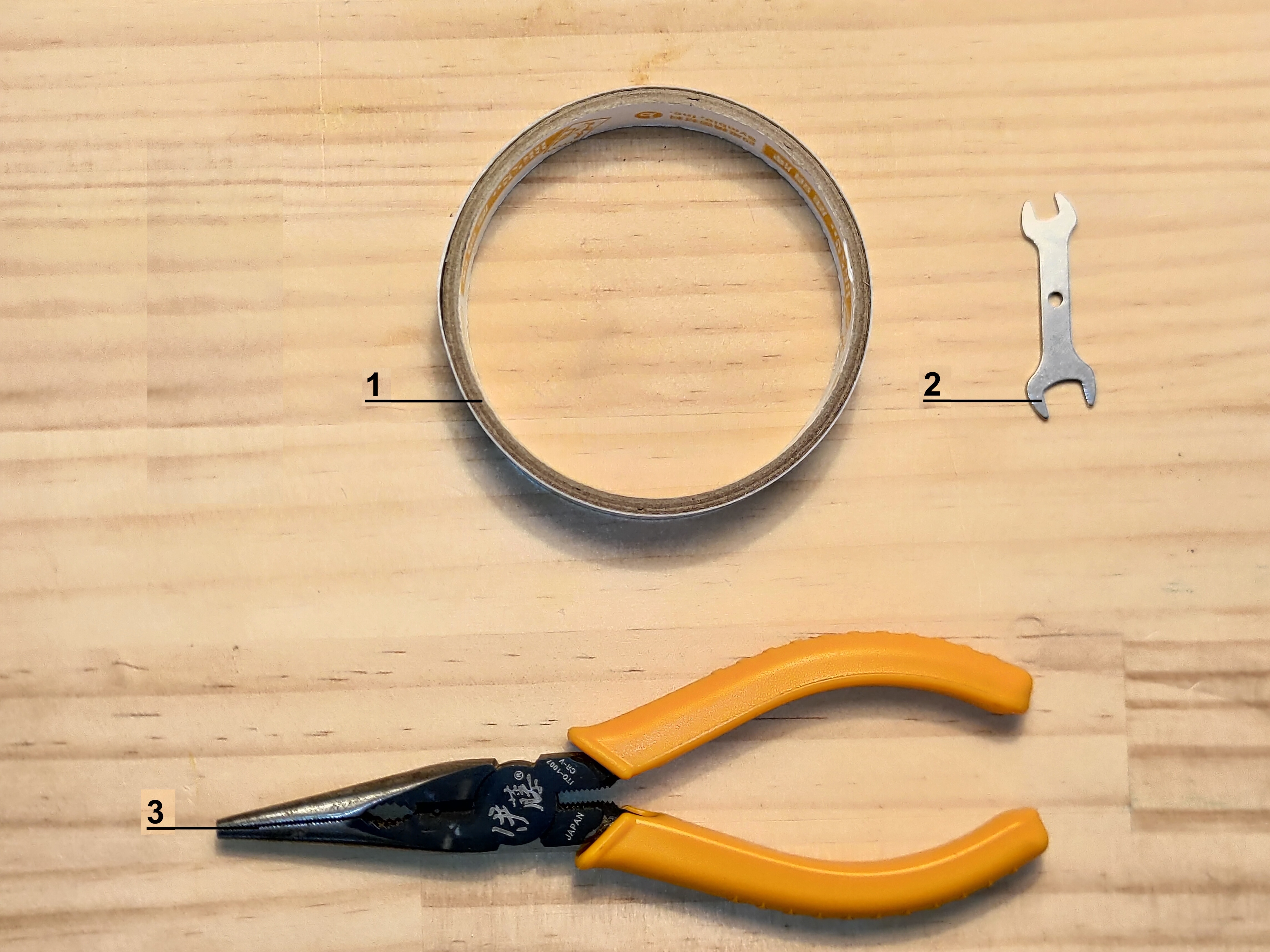

Trin 1 - Værktøjsforberedelse:
1｜Dobbeltklæbende tape
2｜Dobbelthovedskruenøgle
3｜Tang
Trin 2 - Sænk sengen:

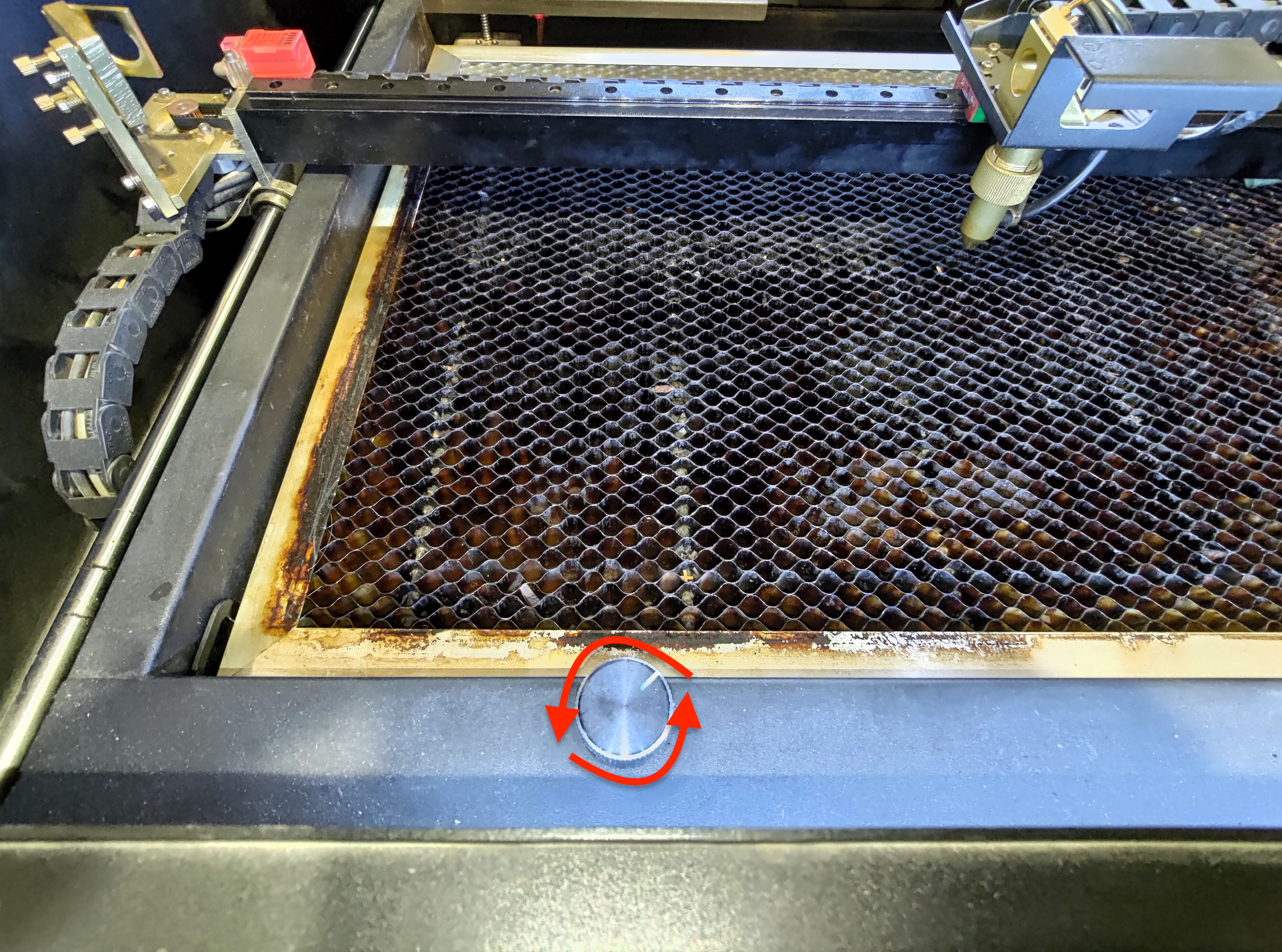

Sænk sengen til bunden ved at dreje knappen mod uret.
Trin 3 - Adskil dysen og fokuslinsen:

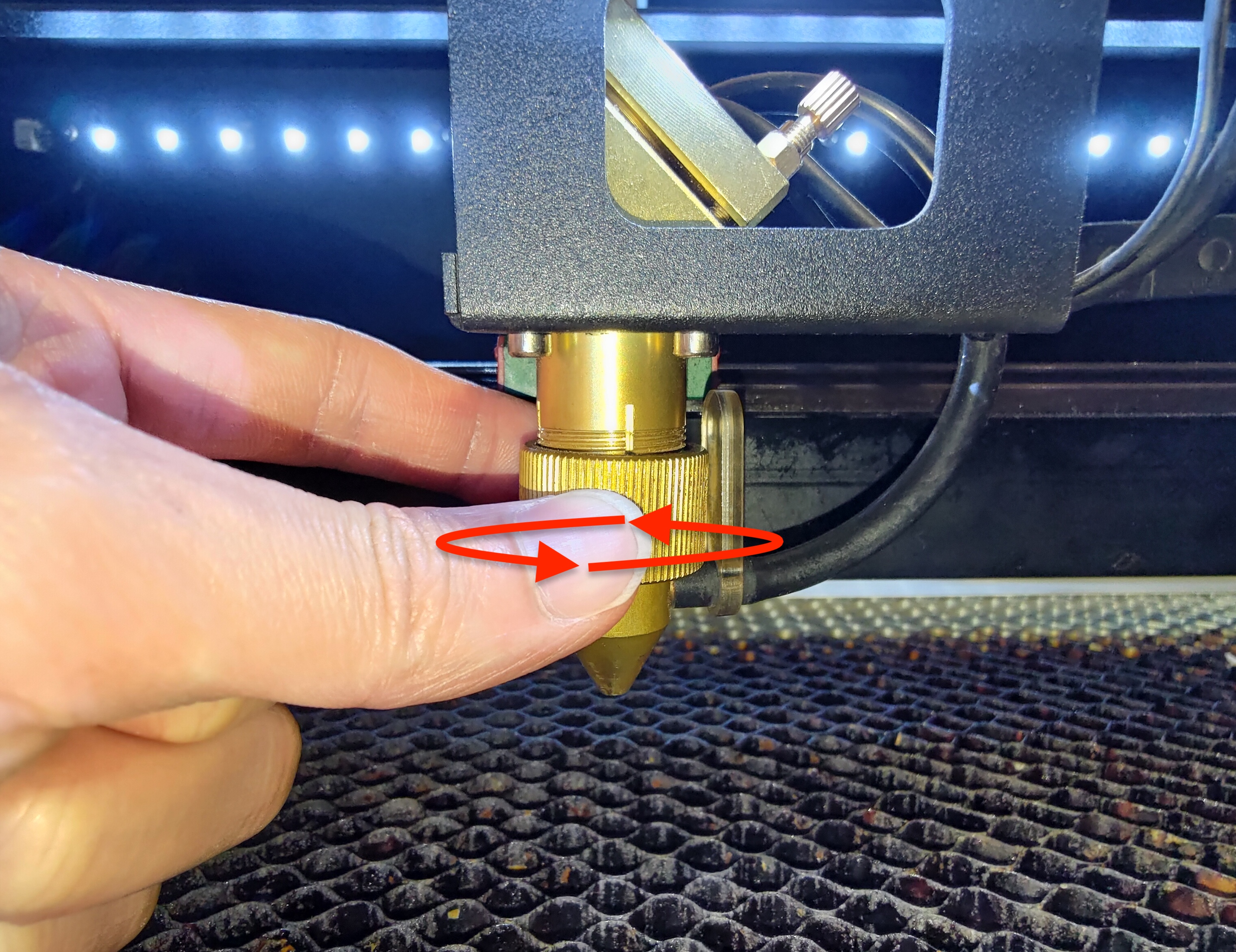

Ringen skal gå med uret for at blive løsnet.
Efter at have løsnet ringen kan dysen fjernes fra laserhovedenheden.

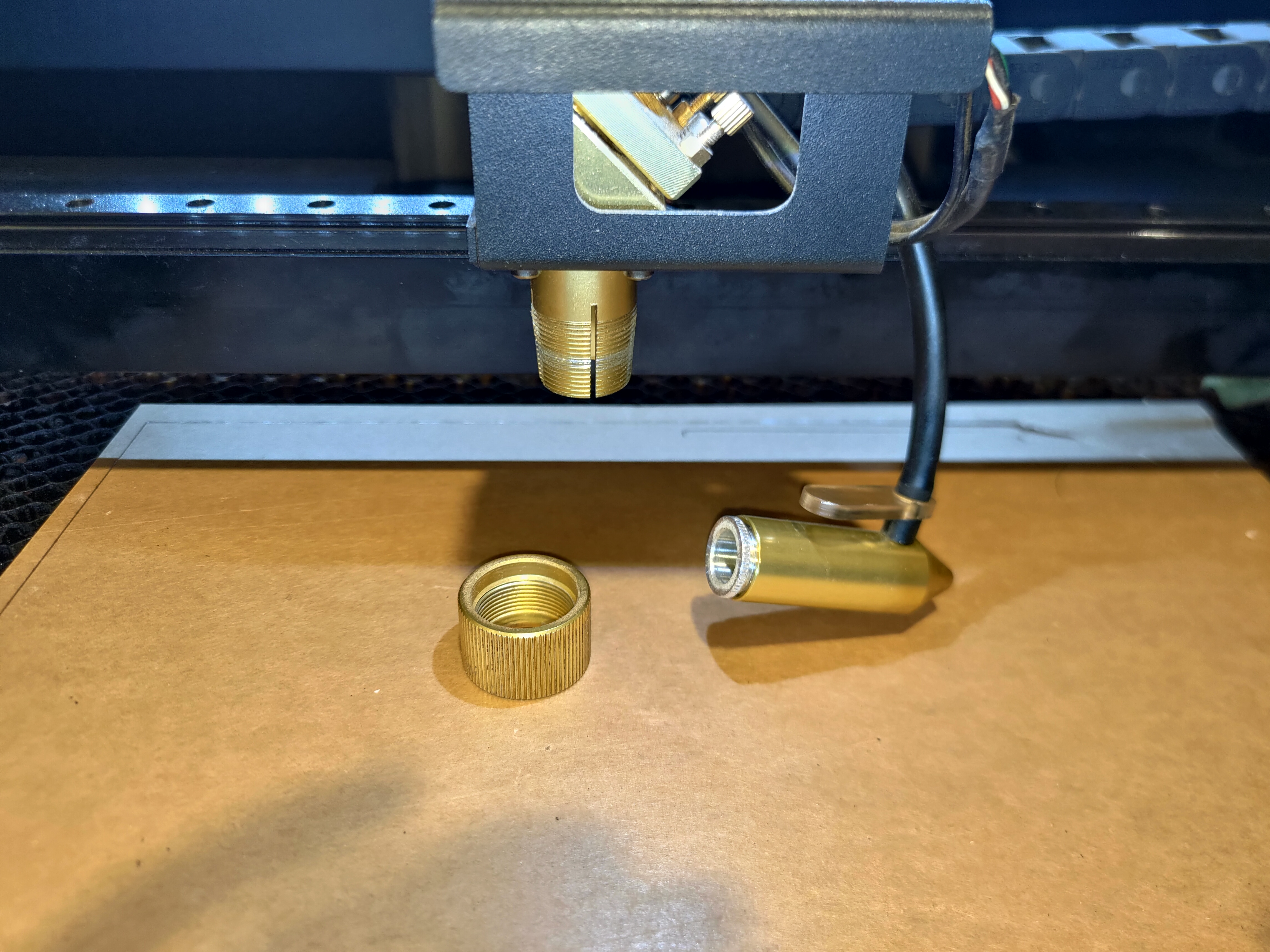

Der vil være dysen og ringen. Opbevar venligst ringen sikkert og lad slangen være tilsluttet.
Trin 4 - Læg dysen til side:
Placer dysen med slangen over eller bag plastikkæden i tilfælde af at blive ramt af laserstrålen, mens du laver pulser.

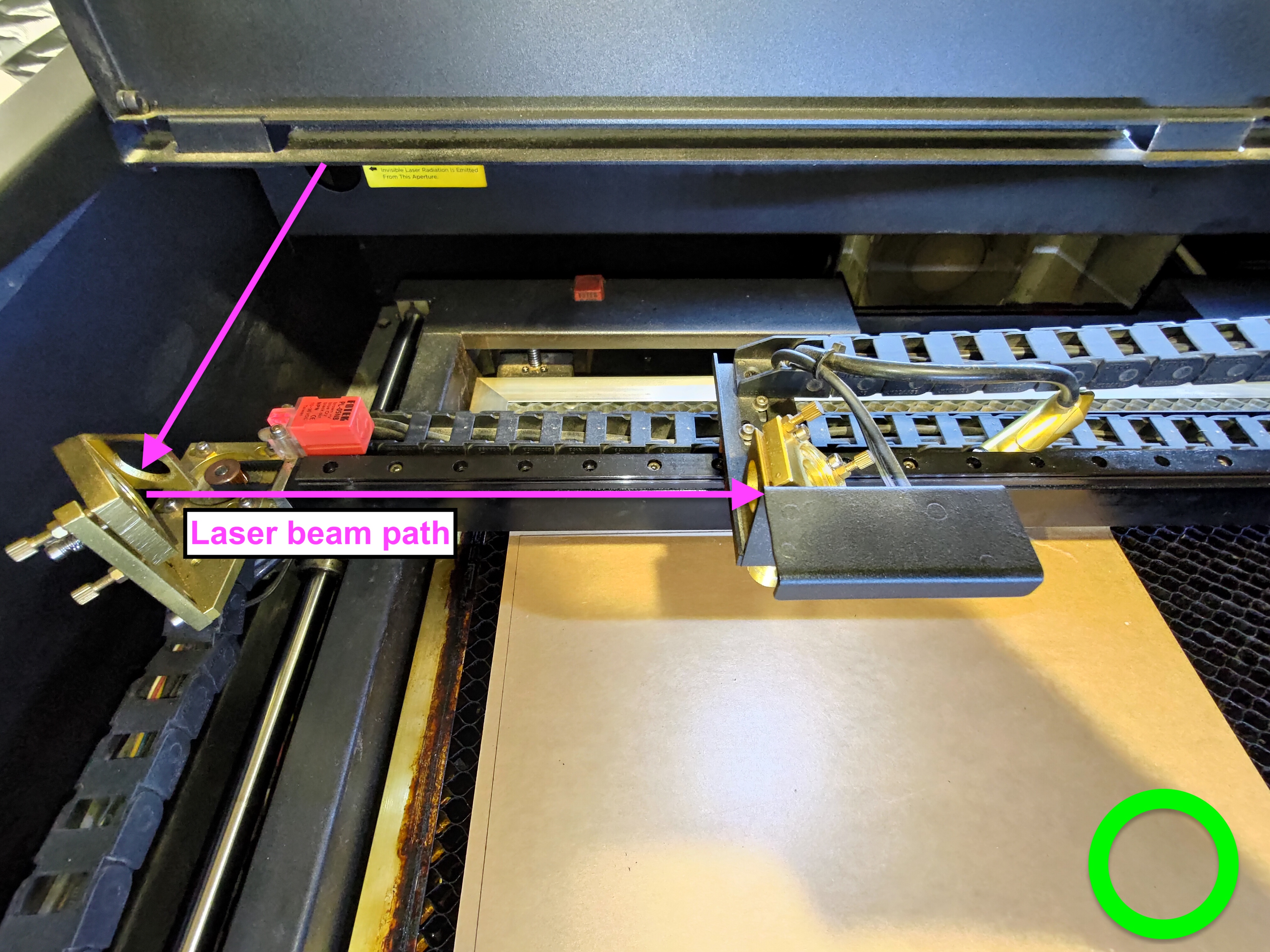

God position:

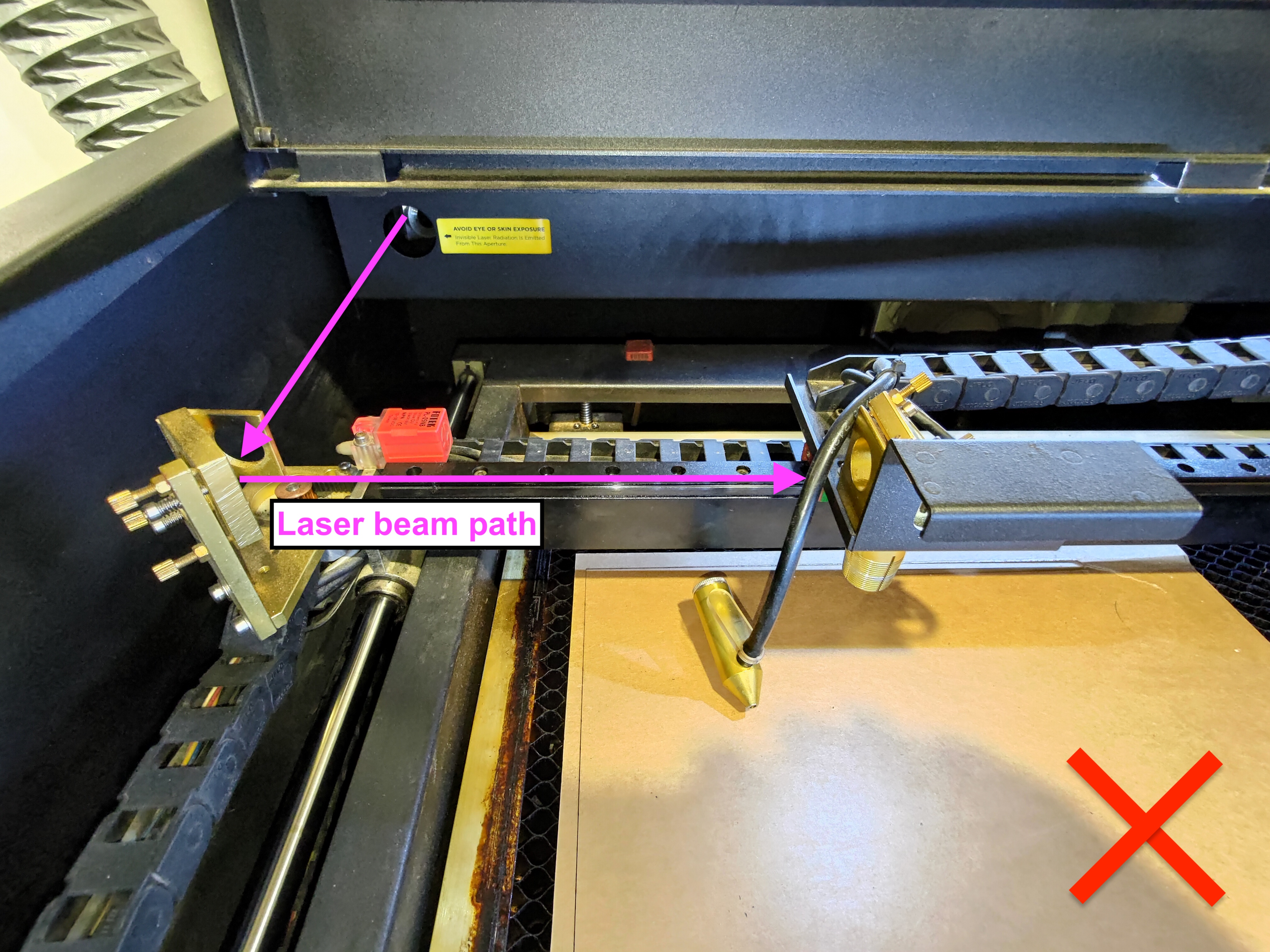

Dårlig position:
Trin 5 - Nulstil den vertikale sti (Z-akse) fra det 3. spejl:

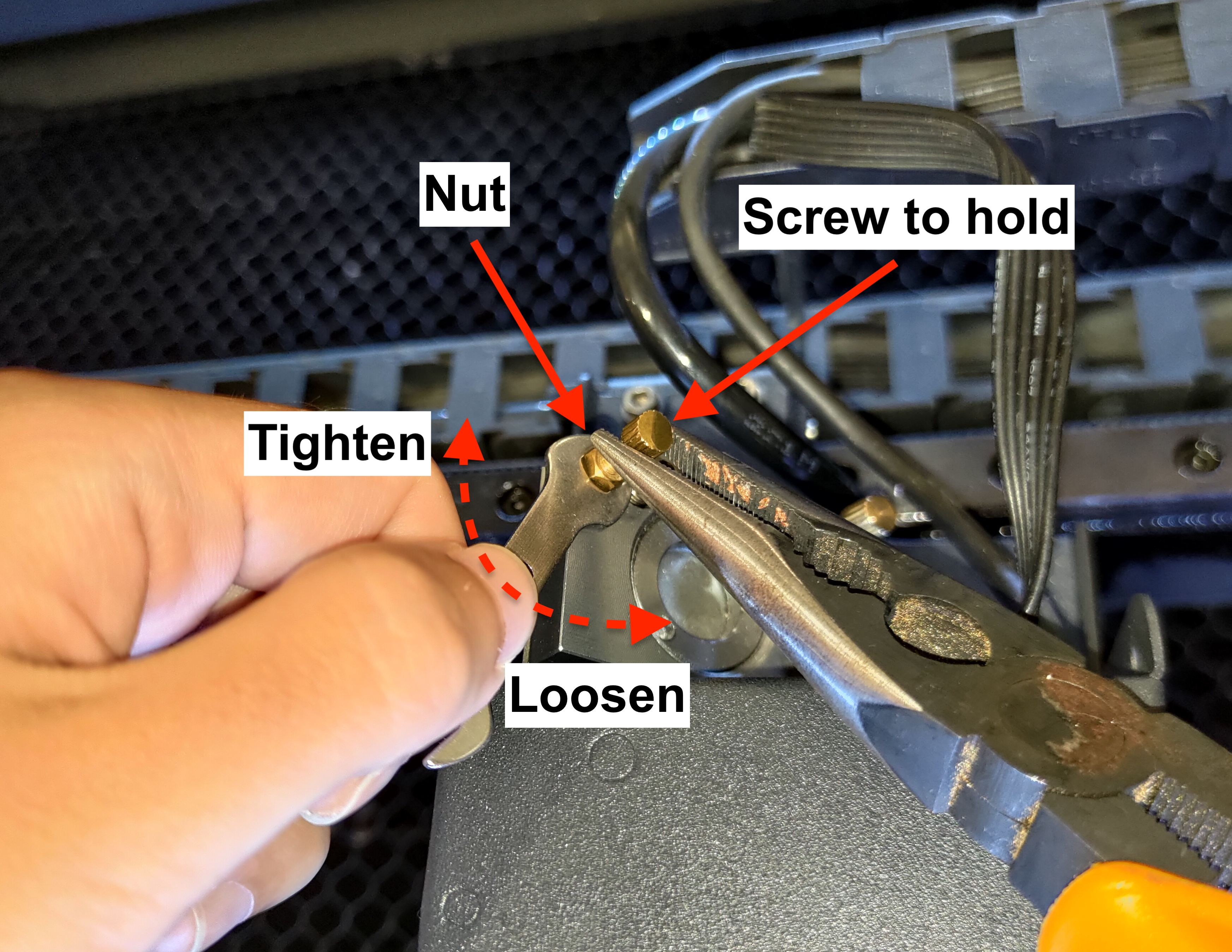

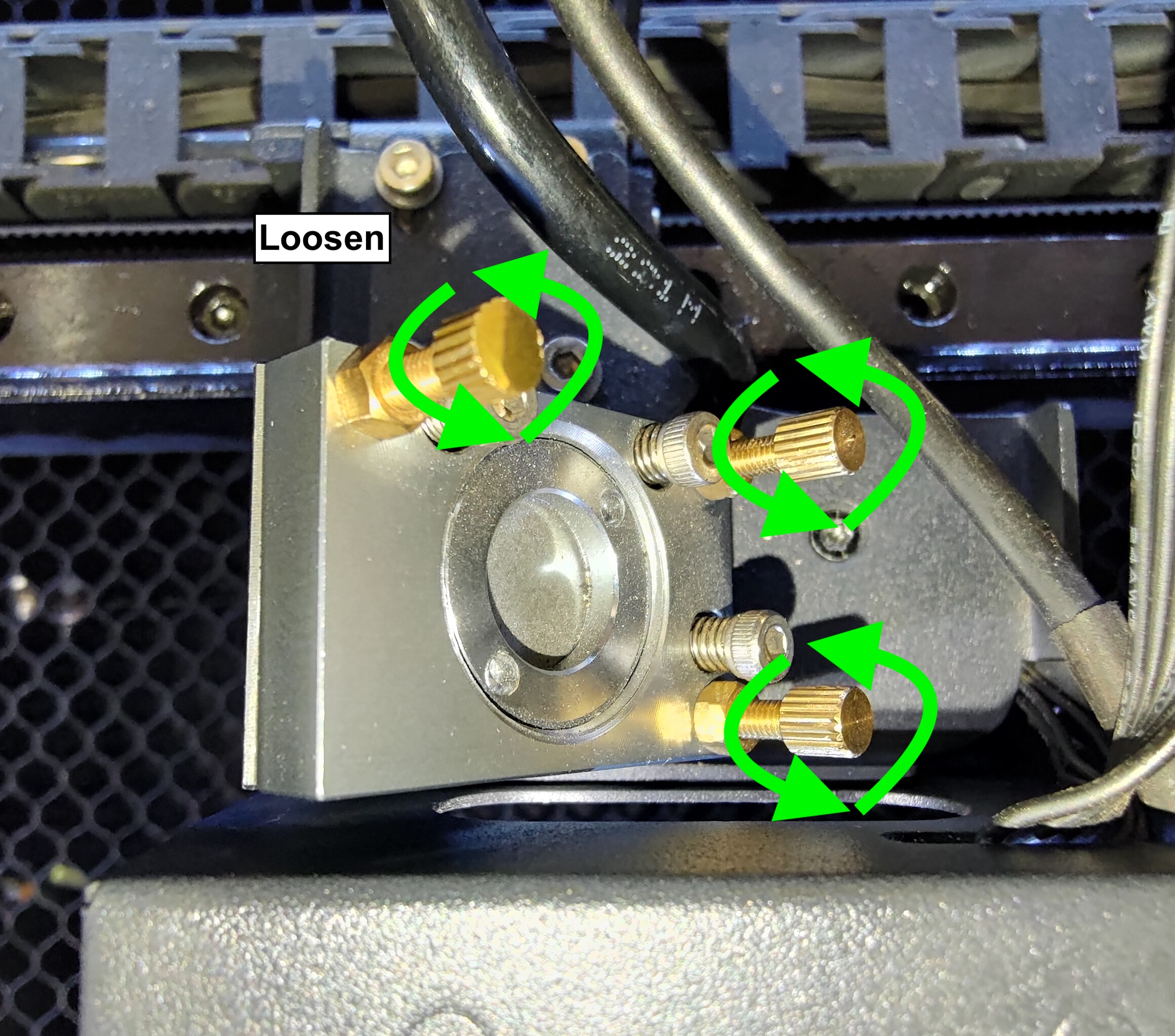

Brug dobbelthovedskruenøglen og tangen til at løsne de 3 møtrikker på det 3. spejl.

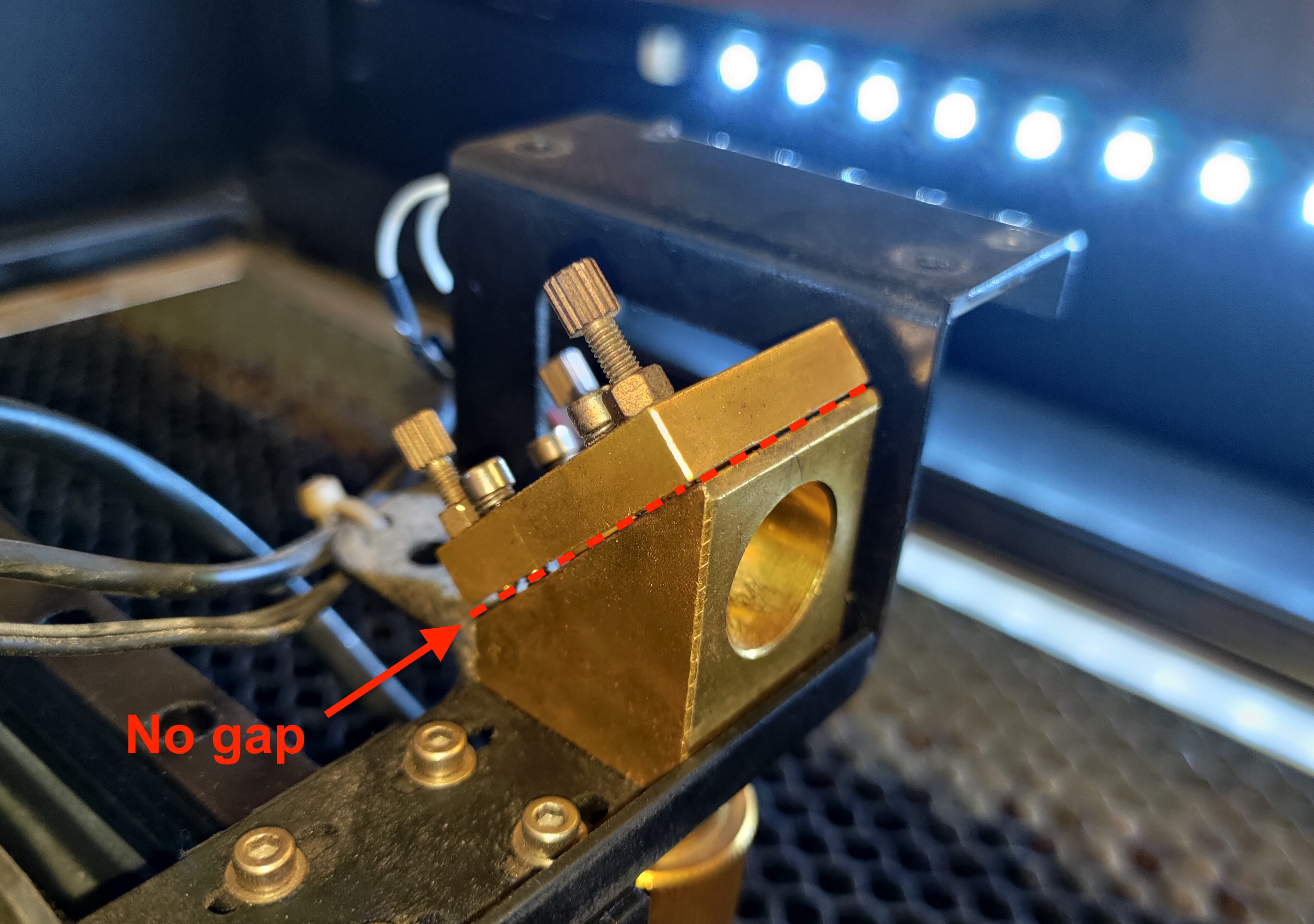

Drej disse tre skruer mod uret indtil der ikke er noget mellemrum mellem spejlholderen og sædet, eller løsn skruerne helt, men tag dem ikke ud.
Når der ikke er noget mellemrum mellem dem, indikerer det, at den vertikale sti er blevet nulstillet.
Trin 6 - Påsætning af tape og lavning af pulser:

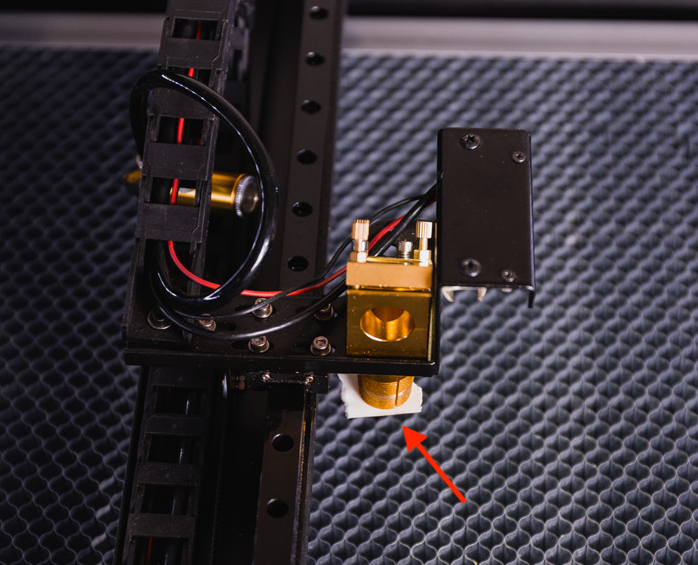

Placer et stykke enkeltlags dobbeltklæbende tape under laserhovedet, og tryk det mod indgangen for at danne et presset mærke.
Flyt laserhovedet til midten af sengen, og lav 3 pulser.
(Gå til Vedligehold >> Tryk på "Motor" >> Flyt hovedet manuelt >> Luk låget >> Lav 3 pulser)
Trin 7 - Bestem positionen af den vertikale prik:
Fjern tapen, og bestem prikkens position.
Der vil kun være tre mulige positioner: midt, venstre og højre.
1. Midterposition:
Hvis din prik er i midten som på billedet ovenfor, indikerer det, at din vertikale sti er god, og du kan gå videre til trin 8.
2. Venstreposition:
Hvis din prik er til venstre som på billedet ovenfor, indikerer det, at din lodrette sti skal justeres.
Sådan justeres:
Drej venligst hver skrue med uret for at hæve holderen, så der dannes et mellemrum imellem, og din prik skal flytte sig til højre.

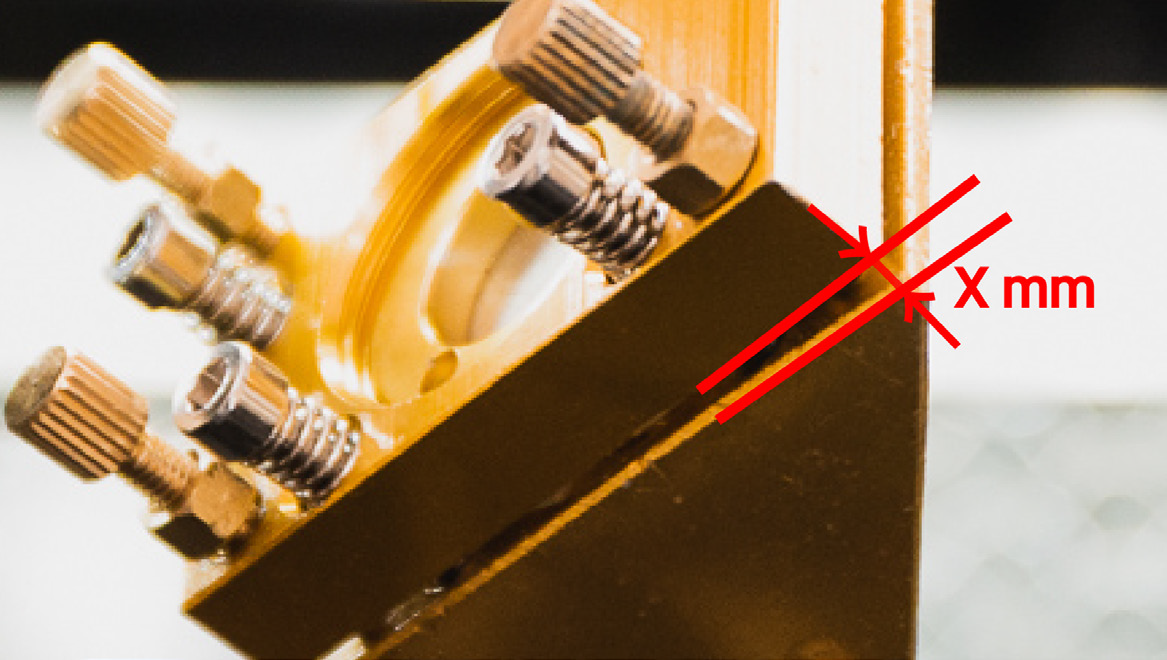

Mellemrummet:
Efter at have drejet skruerne skal du påføre endnu et stykke tape og kontrollere din priks nye position igen, indtil prikken er i midten, og du kan gå videre til næste trin.
3. Højre position:
Hvis din prik er til højre som på billedet ovenfor, indikerer det, at din lasertubes udgangsvinkel er for lav, og det er ikke muligt at justere. Stop venligst her og kontakt din lokale forhandler for yderligere hjælp.
Trin 8 - Stram alle møtrikkerne på det 3. spejl:

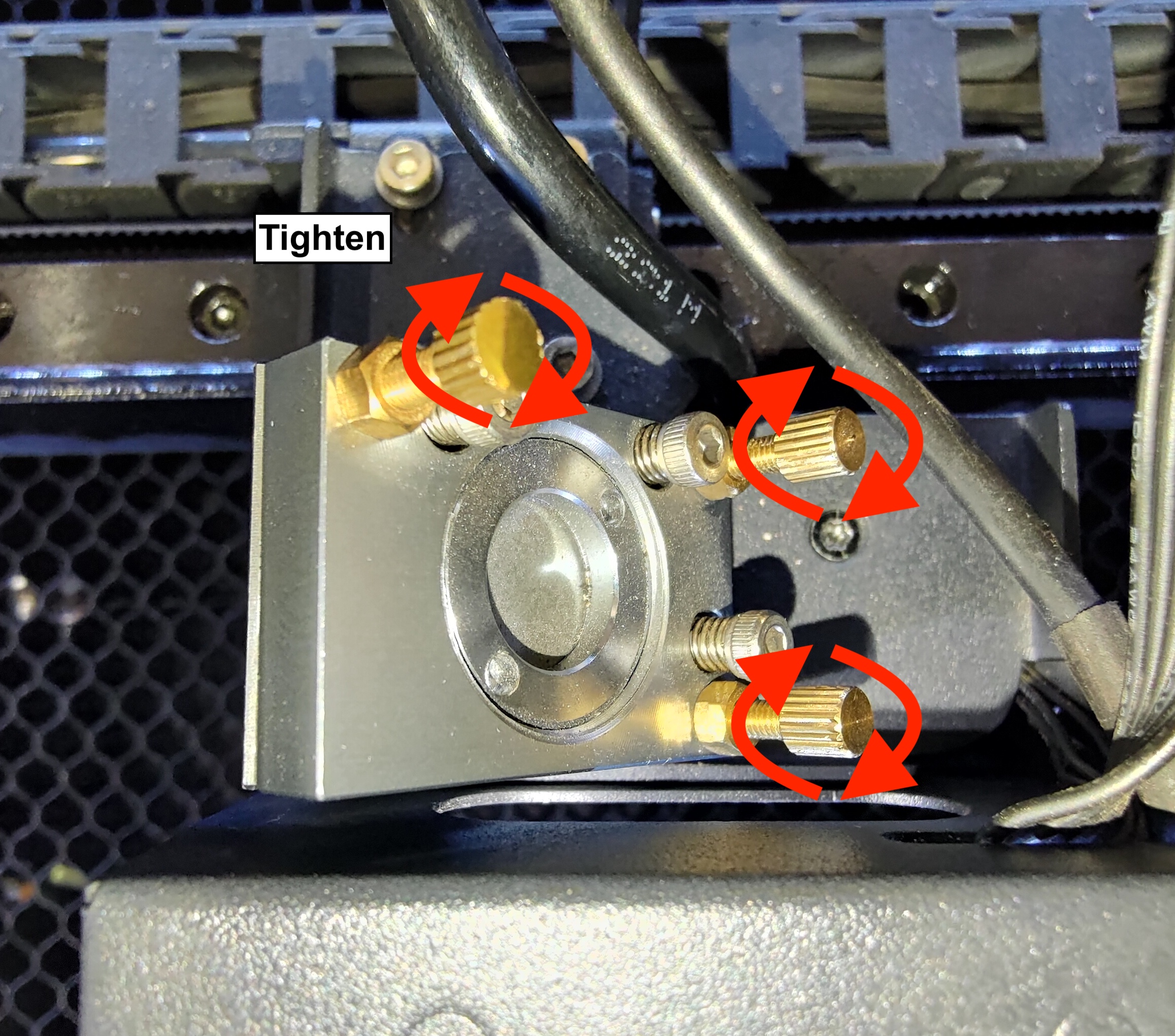

Efter justeringen skal du stramme alle møtrikkerne for at fastgøre positionen.
Trin 9 - Geninstaller dysen:

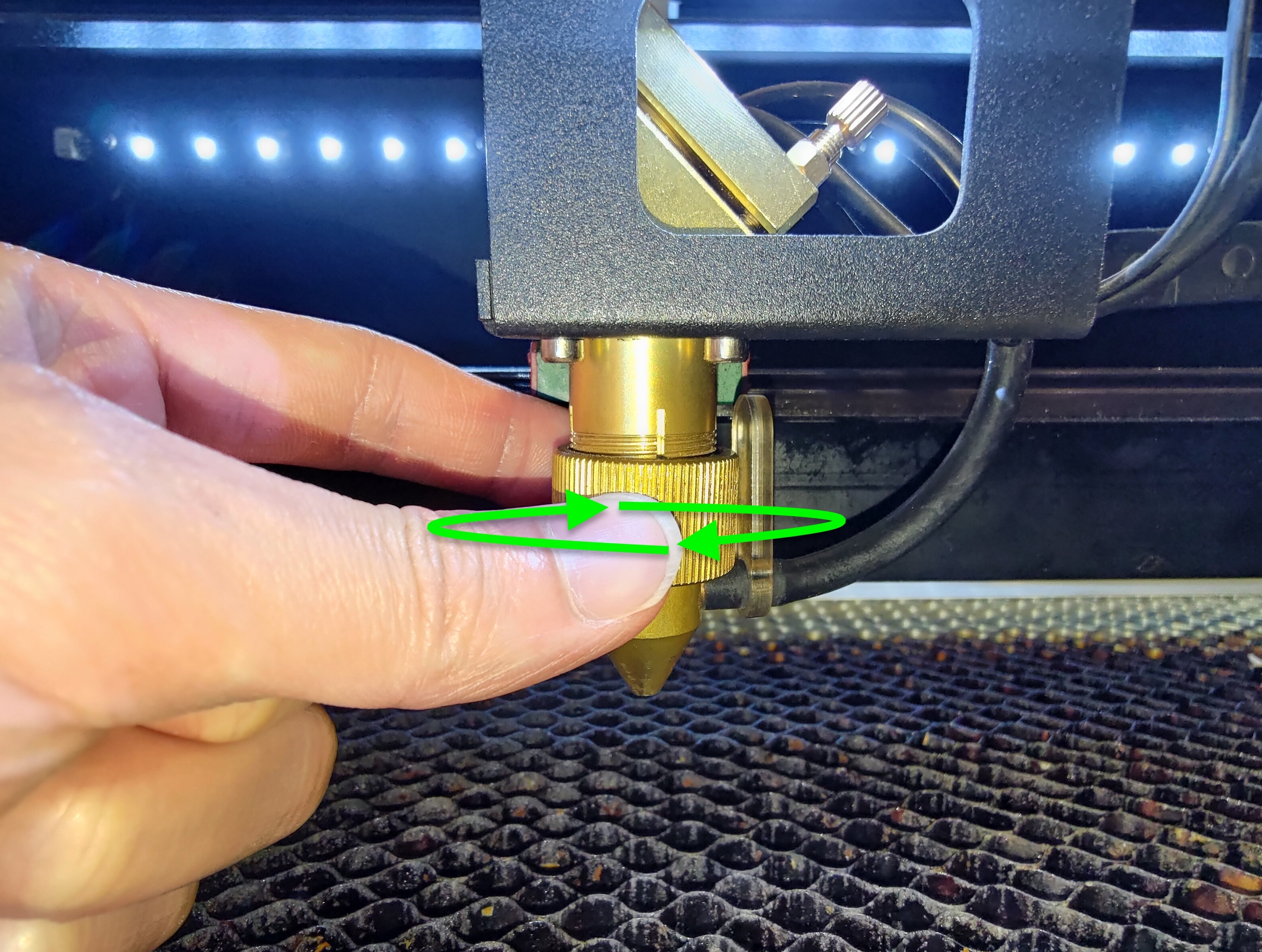

Installer ringen først og indsæt dysen ved at skubbe den til toppen. Stram ringen ved at dreje ringen mod uret.
Trin 10 - Gå tilbage til standard OPA-processen:
Vær opmærksom på, at denne instruktion ikke betyder, at din OPA er afsluttet.
For at fortsætte med OPA-processen skal du venligst gå tilbage til Trin 9 i standard OPA-processen.
Du kan finde linket til standard OPA-processen her: 5-1 Optisk stijustering
#END
