Anbefalet frekvens
En gang om måneden.
Hvornår skal man kontrollere?
1. Første gang er udpakning efter langdistancetransport.
2. Efter udskiftning af laserrøret.
3. Til regelmæssig vedligeholdelse anbefales det at kontrollere en gang om måneden.
4. Har problemer med at skære eller gravere.
Forberedelse

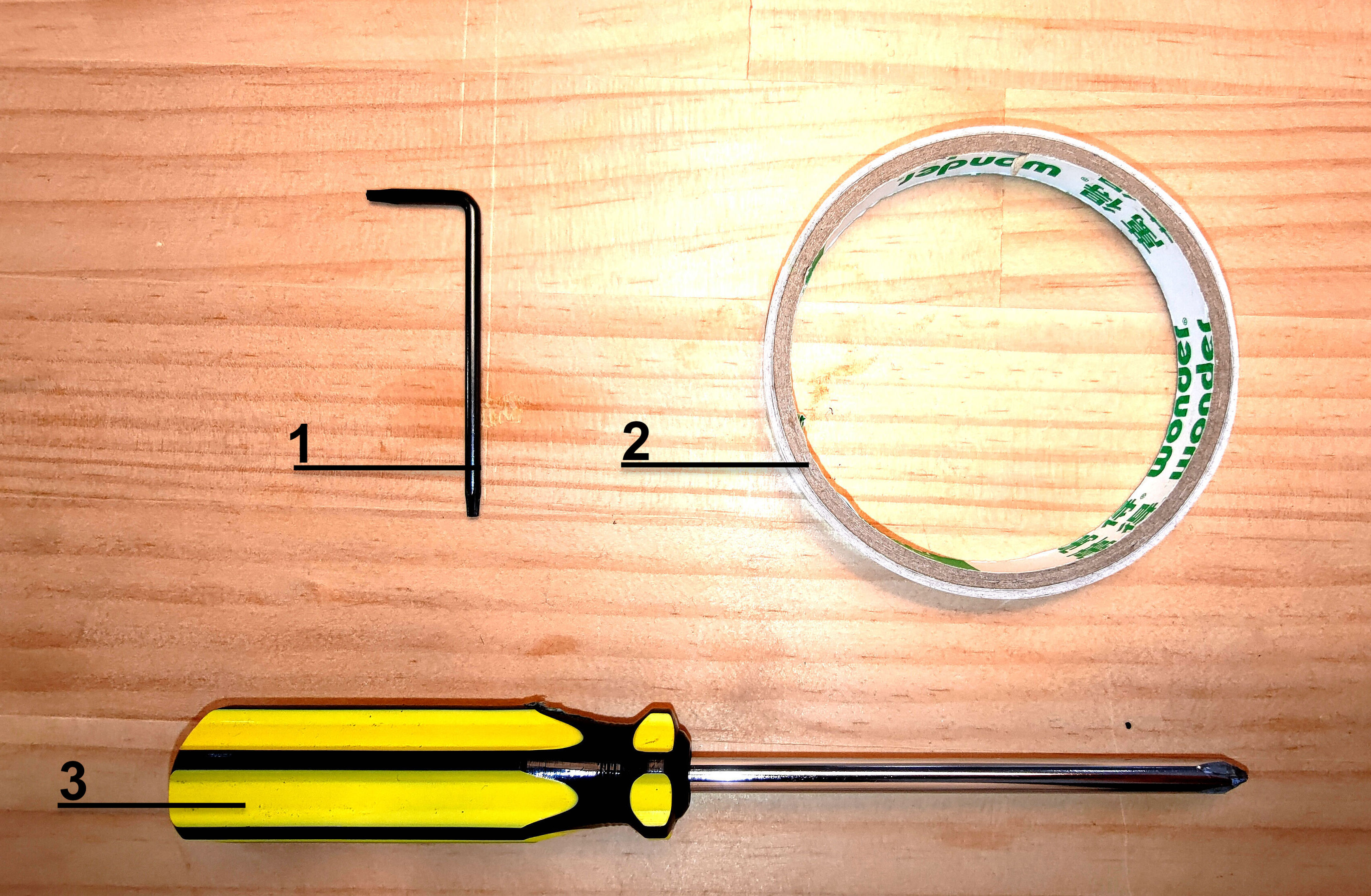

Dobbeltklæbende tape og stjerneskruetrækker (til Beambox-serien).
Trin 1 - Lær at lave en puls
- Tænd for maskinen.
- Luk låget.
- Gå ind i vedligeholdelsestilstand, og vent til homing-processen er færdig.
- Find knappen Puls.
- Et tryk = en puls, to tryk = to pulser osv.
Trin 2 - Åbn bagsidedækslet
Brug Phillips-skruetrækkeren til at skrue skruen over ventilatoren på bagsiden af maskinen ud, og bagdækslet kan derefter åbnes.
Trin 3 - Lær placeringerne
- Gør dig bekendt med placeringerne:
- Første refleksionsspejl
- Andet refleksionsspejl
- Tredje refleksionsspejl
- 7 placeringer på sengen, som laserhovedet vil blive flyttet til under kontrollen.
Trin 4 - Rengør alle spejle og fokuslinser
Følg venligst instruktionerne på linket nedenfor for at rengøre alle spejle og linser.
Beambox: Rengøring af spejle og linser
Trin 5 - Kontroller laserprikken på det 1. spejl
Dette trin er for at kontrollere, om laserrøret og maskinen er i god stand.
Trinsoversigt:
Trin 6-1 - Sæt tape på og lav pulser

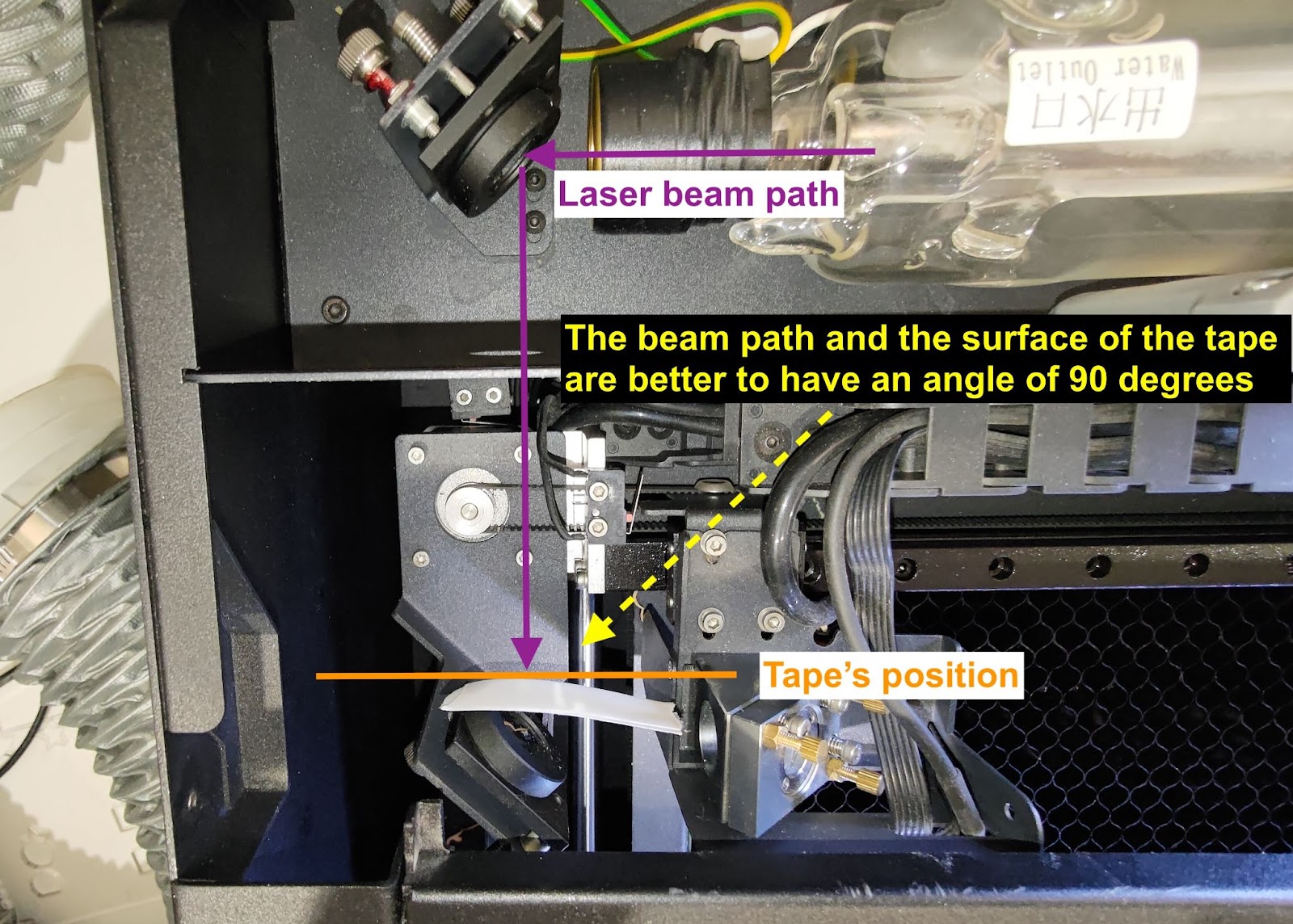

Sæt et tolagsdobbeltklæbende tape på det 1. spejl, luk bagdækslet, og lav fem pulser.
Trin 6-2 - Kontrollere-formen af prikken på tapen
Formen er god, når den er så rund som muligt, og det første stykke dobbeltklæbende tape foran skal være brændt igennem.
Godt eksempel:
Dårligt eksempel:
Trin 6-3 - Indsaml tapen fra det 1. spejl
Sæt den 1. spejltape på et stykke papir. Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 6-4 - Fejlfinding og rapportering
Hvis din prik ikke er rund, ikke er stærk eller ligner de dårlige eksempler ovenfor, skal du øge effekten til x2.0 og se, om det forbedrer sig:
-
Hvis prikken bliver stærkere, indikerer det, at laserrøret muligvis er svækket. Du kan stadig afslutte processen med en øget effekt, eller du kan kontakte din lokale forhandler og oplyse, at røret muligvis er svækket.
-
Hvis prikken ikke bliver stærkere, eller den stadig har en mærkelig form, skal du kontakte din lokale forhandler for at få yderligere hjælp.
(Del venligst billedet af dit pulsresultat på det 1. spejl med din forhandler.)
Trin 7 - Kontroller stien fra det 1. til det 2. spejl
Dette trin er for at kontrollere, om stien er justeret fra det 1. spejl til det 2. spejl.
Trinsoversigt:
Trin 7-1 - Placer den første prik i øverste venstre hjørne
Placer et to-lags tape på det 2. spejl, og flyt hovedet til øverste venstre hjørne.
Lav tre pulser for at lave den første prik.

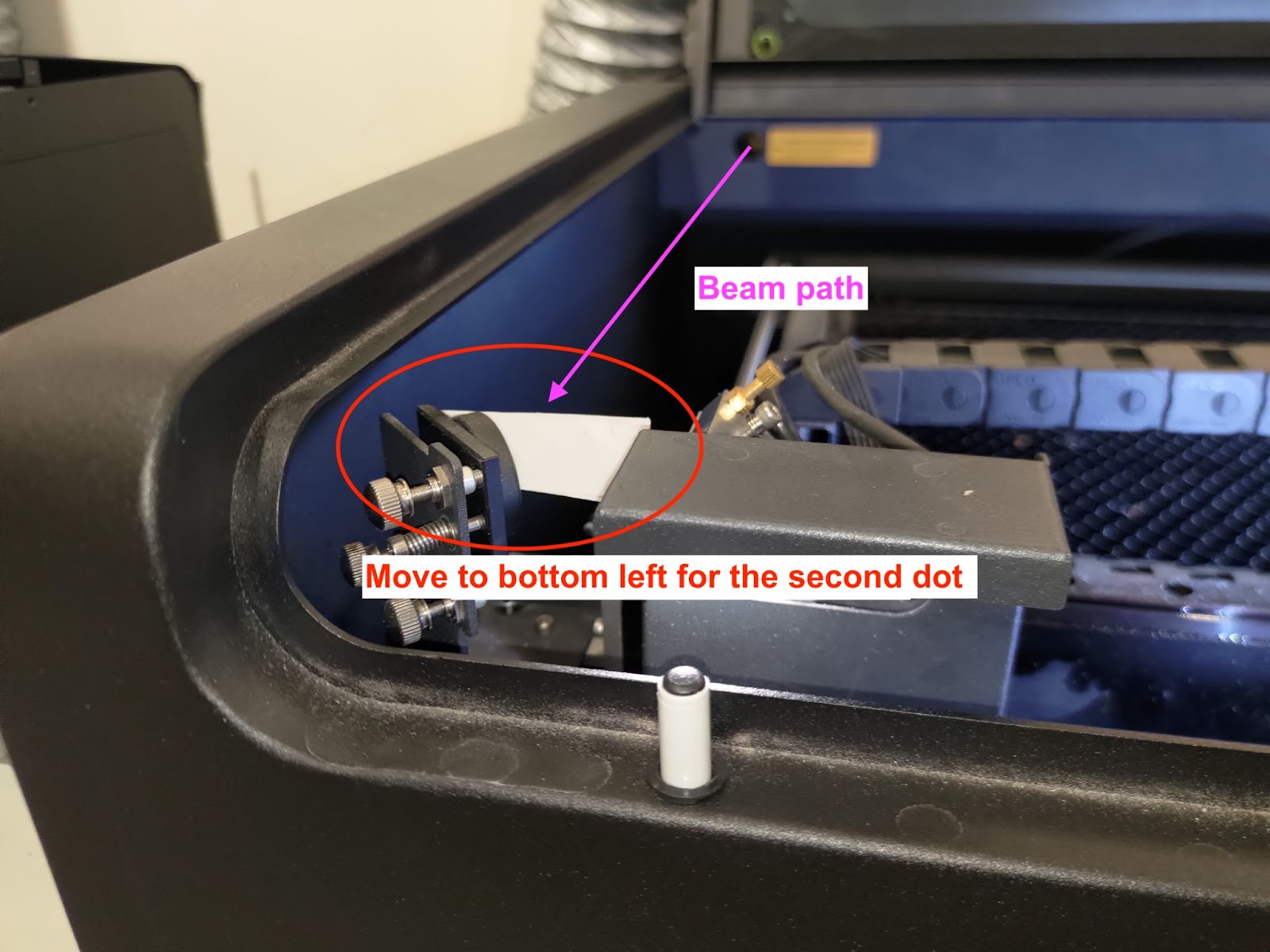

Trin 7-2 - Placer den anden prik i nederste venstre hjørne
Behold det samme tape på det 2. spejl, og flyt hovedet til nederste venstre hjørne.
Lav 3 pulser for at lave det andet punkt.
Hvis der ikke er noget punkt i nederste venstre position, indikerer det, at stien er dramatisk fejljusteret.
Se venligst linket for at genjustere den optiske sti. [Justering af den optiske sti]

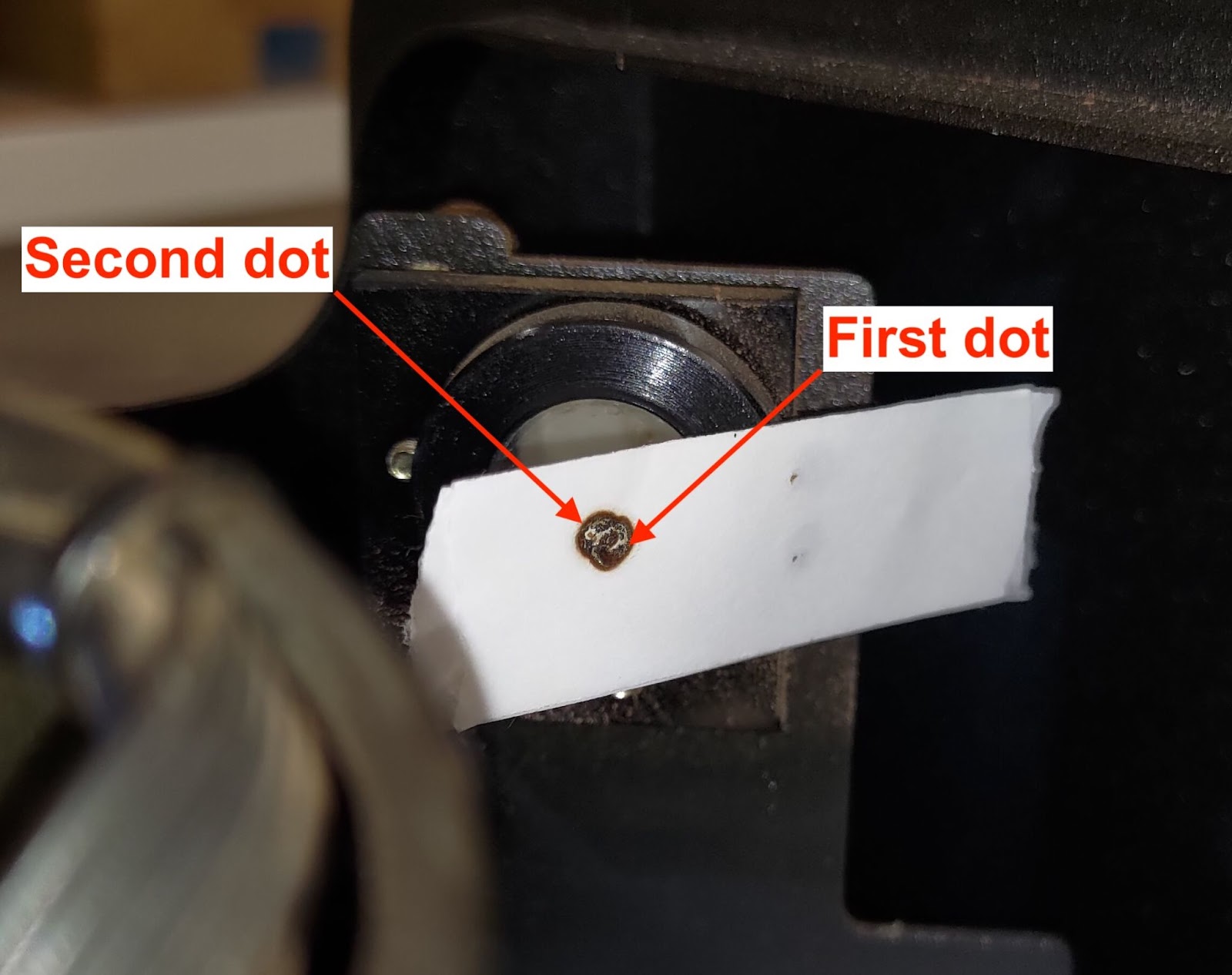

Trin 7-3 - Kontroller, om det første og det andet punkt overlapper

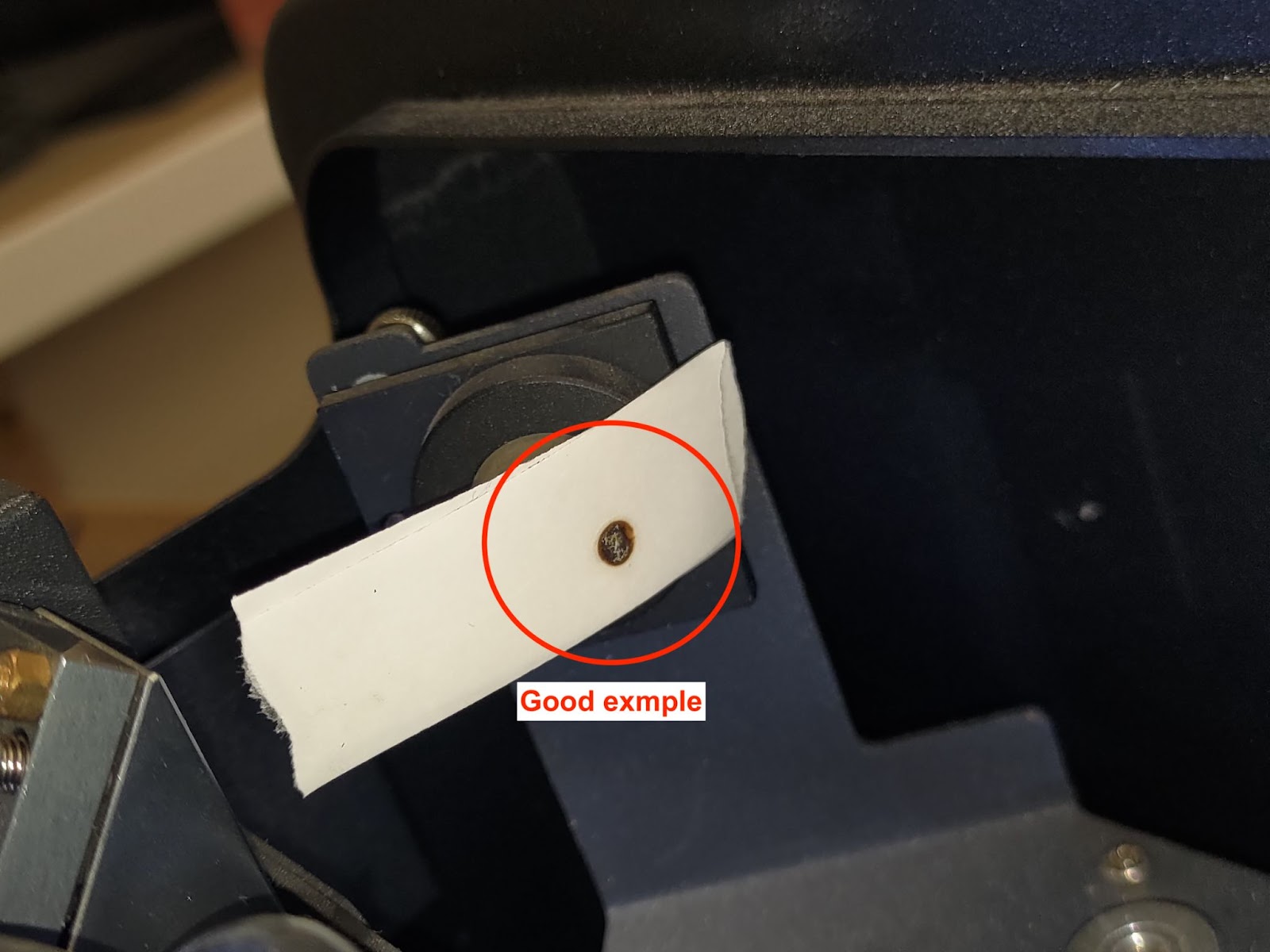

Hvis dine punkter overlapper perfekt, som på billedet nedenfor, indikerer det, at stien er korrekt justeret.
Hvis de ikke overlapper, som i de dårlige eksempler nedenfor, indikerer det, at fra det 1. spejl til det 2. spejl er den optiske sti fejljusteret, og det 1. spejl skal justeres.
Se venligst linket for at genjustere den optiske sti. [4-8 Justering af den optiske sti]
Godt eksempel:
Dårligt eksempel:
Trin 7-4 - Indsaml tapen fra det 2. spejl
Sæt 2. spejl tape på papiret. Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 8 - Kontroller stien fra det 2. til det 3. spejl
Dette trin er for at kontrollere, om stien er justeret fra det 2. spejl til det 3. spejl.
Trinsoversigt:
Trin 8-1 - Lav den første prik til positionen midt-venstre
Placer et to-lags tape på det 3. spejl, og flyt hovedet til midterste venstre position.
Lav 3 pulser for at lave den første prik.

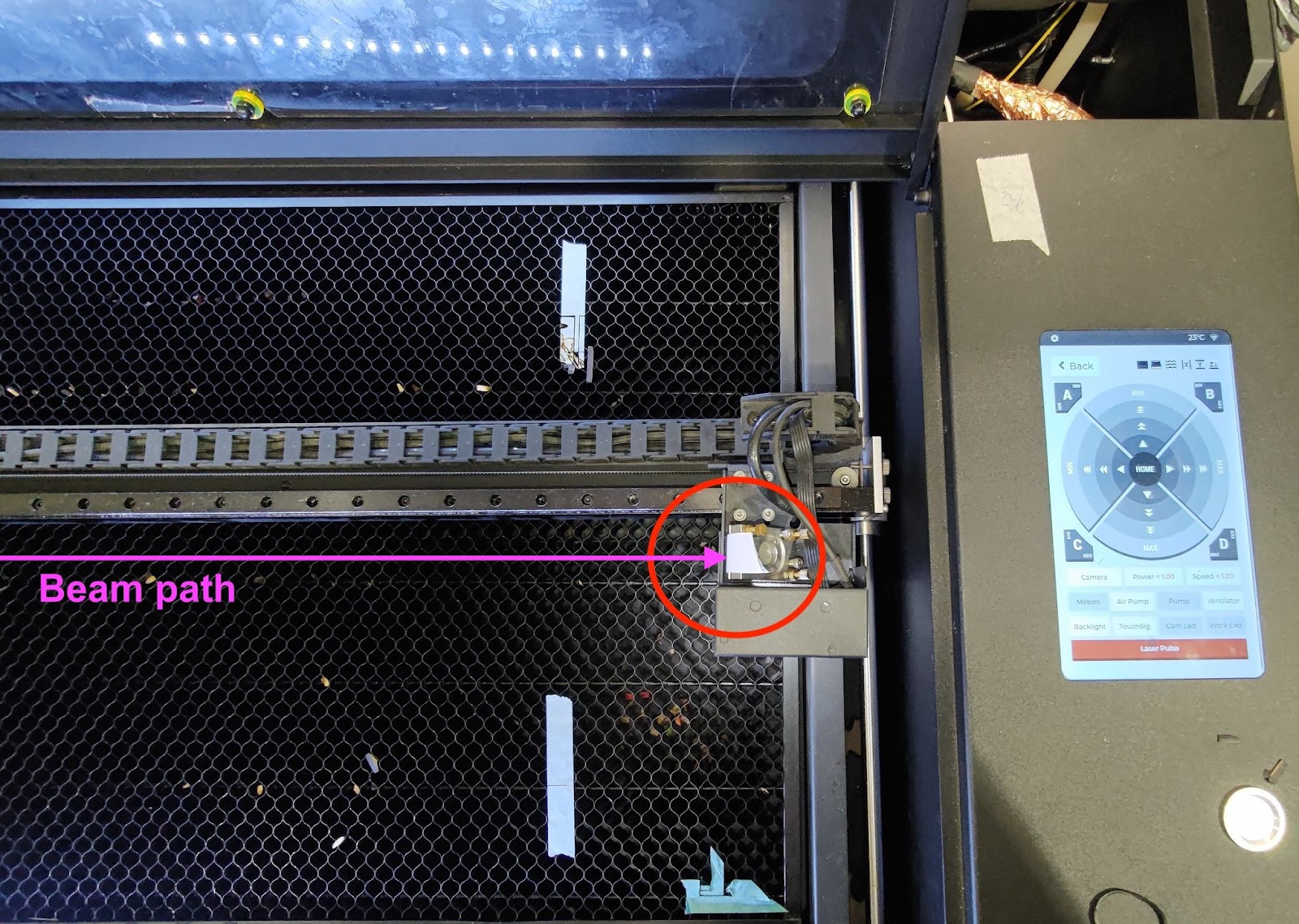

Trin 8-2 - Lav den anden prik til positionen midt-højre
Behold det samme tape på det 3. spejl, og flyt hovedet til midterste højre position.
Lav 3 pulser for at lave det andet punkt.

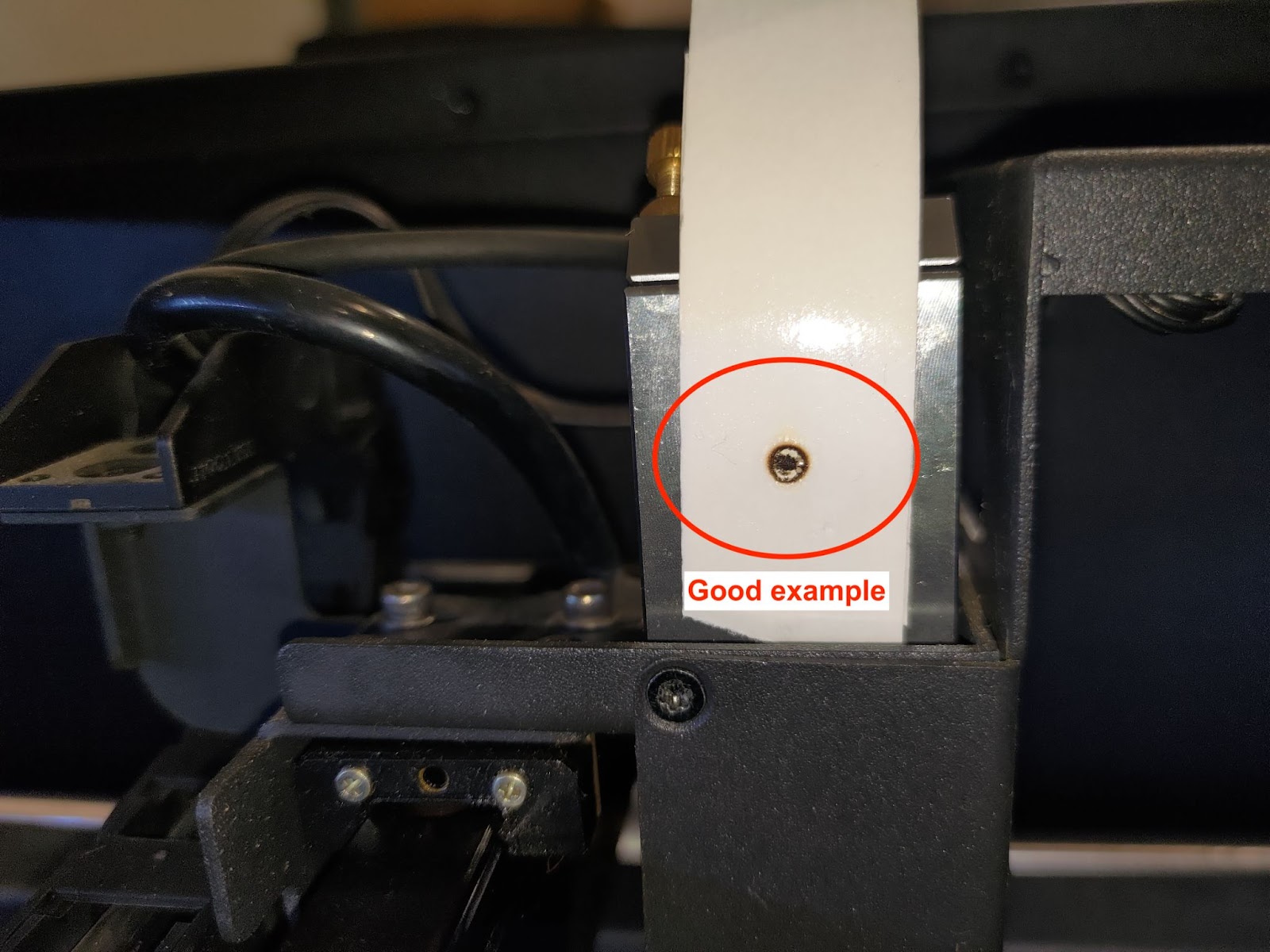

Trin 8-3 - Kontroller, om det første og det andet punkt overlapper
Hvis dine punkter overlapper perfekt, som på billedet nedenfor, indikerer det, at stien er korrekt justeret.
Du kan gå til Trin 8-5.
Hvis de ikke overlapper, indikerer det, at den optiske sti fra det 2. spejl til det 3. spejl er fejljusteret, og det 2. spejl skal justeres.
Se venligst linket for at genjustere den optiske sti. [4-8 Justering af den optiske sti]
Godt eksempel:
Dårligt eksempel:
Trin 8-4 - Indsaml tapen fra det 3. spejl
Fjern tapen fra det 3. spejl og sæt det på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 9 - Kontroller stien fra det 3. spejl til dysespidsen
Der vil være to steder at kontrollere.
Det første er midten af sengen - Trinsoversigt:
Det andet er nederste højre hjørne af sengen - Trinsoversigt:
Trin 9-1 - Kontroller Z-aksens sti i midten af sengen
Placer en enkeltlags tape på dysespidsen, og flyt laserhovedet til midten af sengen, og lav en puls.
Fjern tapen, og kontroller, om prikken er rund.
Godt eksempel:
Dårlige eksempler:
Hvis din prik ikke er rund, skal du se link for at justere den optiske sti fra det 3. spejl til bordet (Z-aksen), som ikke er lodret nok.
Hvis du ikke finder nogen prikker på tapen, bedes du se instruktioner til avanceret justering.
Trin 9-2 - Indsaml tapen fra dysespidsen i midten
Sæt tapen på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 9-3 - Kontroller Z-aksens sti i nederste højre hjørne af bordet
Placer en enkeltlags tape på dysespidsen og flyt laserhovedet til nederste højre hjørne af bordet, og lav en puls.
Fjern tapen, og kontroller, om prikken er rund.
(Det er normalt, at hjørneprikken er mindre end midterprikken. Se venligst eksemplerne nedenfor.)
Godt eksempel:
Acceptable eksempler:
Dårlige eksempler:
- Hvis din prik ikke er rund, kan du se linket nedenfor for at justere den optiske sti fra det 3. spejl til bordet (Z-aksen), som ikke er lodret nok.
[4-8 Justering af den optiske sti]
Trin 9-4 - Indsaml tapen fra dysespidsen nederst til højre
Sæt tapen på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 10 - Rapportering (Valgfrit)
Den indsamlede tape kan deles med din lokale forhandler, hvis du har problemer med din maskine.
Den optiske sti er en nøgle, der vil påvirke resultatet af gravering og skæring.
Tag venligst et billede af de indsamlede tapes og et tydeligt billede af dysespidstapene som i eksemplerne nedenfor:
Billede #1:
Billede #2:
#END
