4-2 Laser Head Displacement Adjustment

Mål: Prikken på metalringen skal være på den lodrette centerlinje af ringen. Prikken skal være over ringens centerpunkt.

Vejledning:
1. Flyt laserhovedet manuelt til midten af arbejdsområdet. Luk døren og tryk på "Laser Pulse".
2. Kontroller, om prikken landede på den lodrette centerlinje af ringen. Hvis ja, gå til trin 6.
3. Løsn de 4 sekskantskruer med en 2,5 mm unbrakonøgle.
4. Flyt laserhovedet frem eller tilbage i forhold til skinnen. Spænd derefter de 4 skruer igen.
5. Tryk på "Laser Pulse", og kontroller, om prikken landede på den lodrette centerlinje af ringen. Hvis ikke, skal du gentage justeringen i trin 3 og 4.
6. Kontroller, om prikken overlapper eller er over ringens vandrette centerlinje. Hvis ja, gå videre til "Justering af tredje spejl".

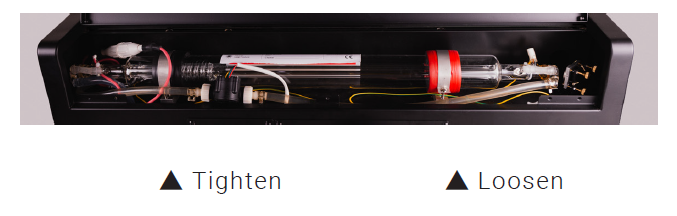

7. Hvis højden er under centerlinjen, skal du justere skruerne på laserrørsholderen. Løsn holderen på laserstrålens udgangsside, og spænd den anden side.

Kontrollér, om prikken overlapper eller rammer over midterlinjen. Hvis laserrørsholderens position justeres ofte, kan det være nødvendigt at genjustere det første og andet spejl.

Beskrivelse:

Ved justering af den 2. og 3. optiske vej: Hvis prikken er under midten, følg venligst denne vejledning for at justere.

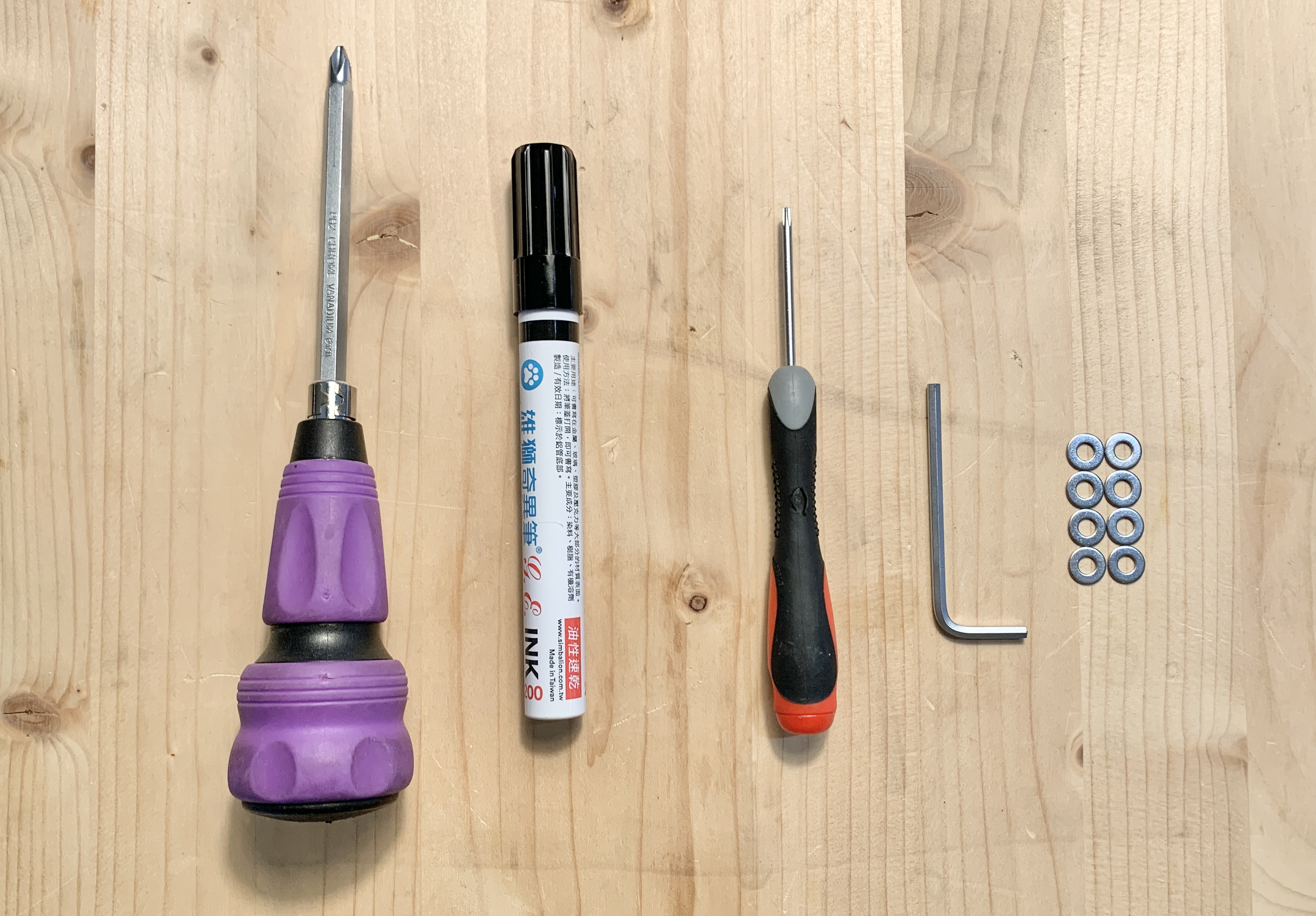

Værktøjer:

1. Stjerneskruetrækker
2. Markeringspen
3. Torx T8-skruetrækker
4. 3 mm unbrakonøgle
5. M4-spændeskive*8

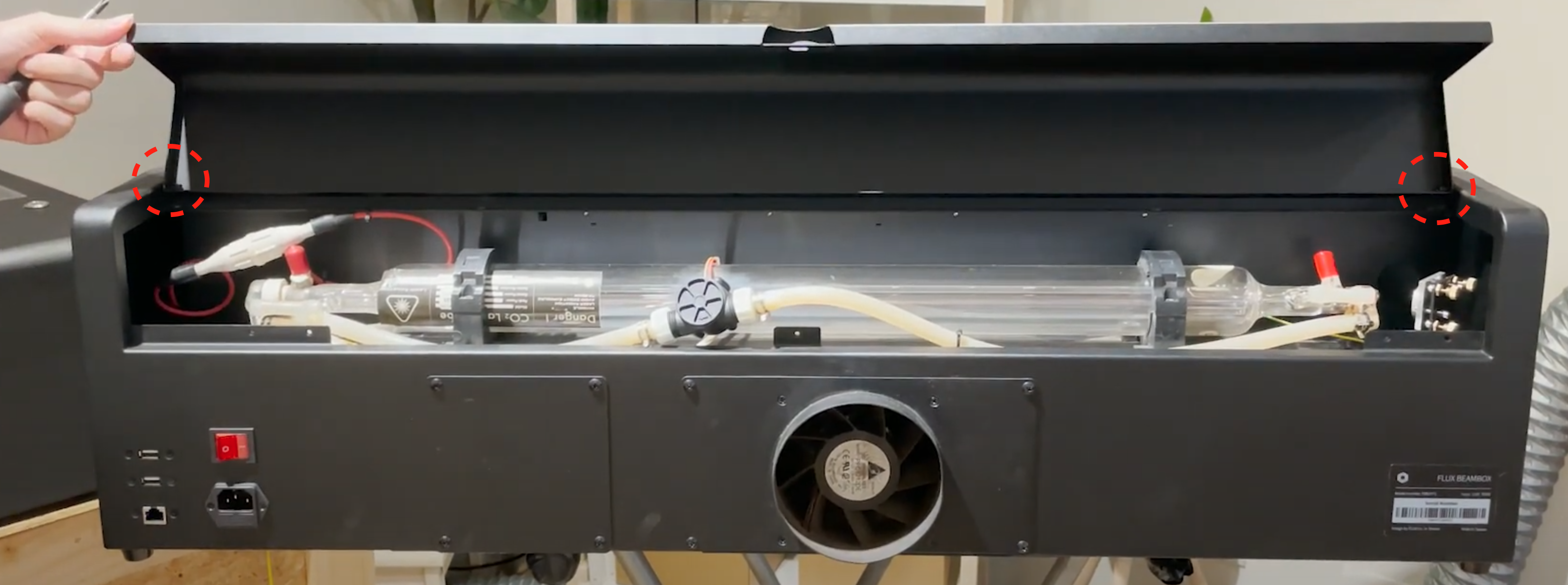

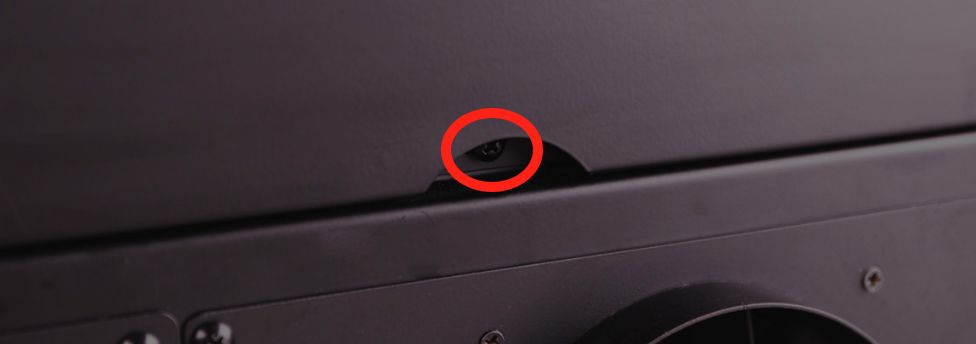

Trin 1 - Sluk maskinen og fjern bagdækslet

Brug stjerneskruetrækkeren til at løsne skruen på bagdækslet.

Løsn de to skruer, der fastgør bagdækslet, og fjern det.

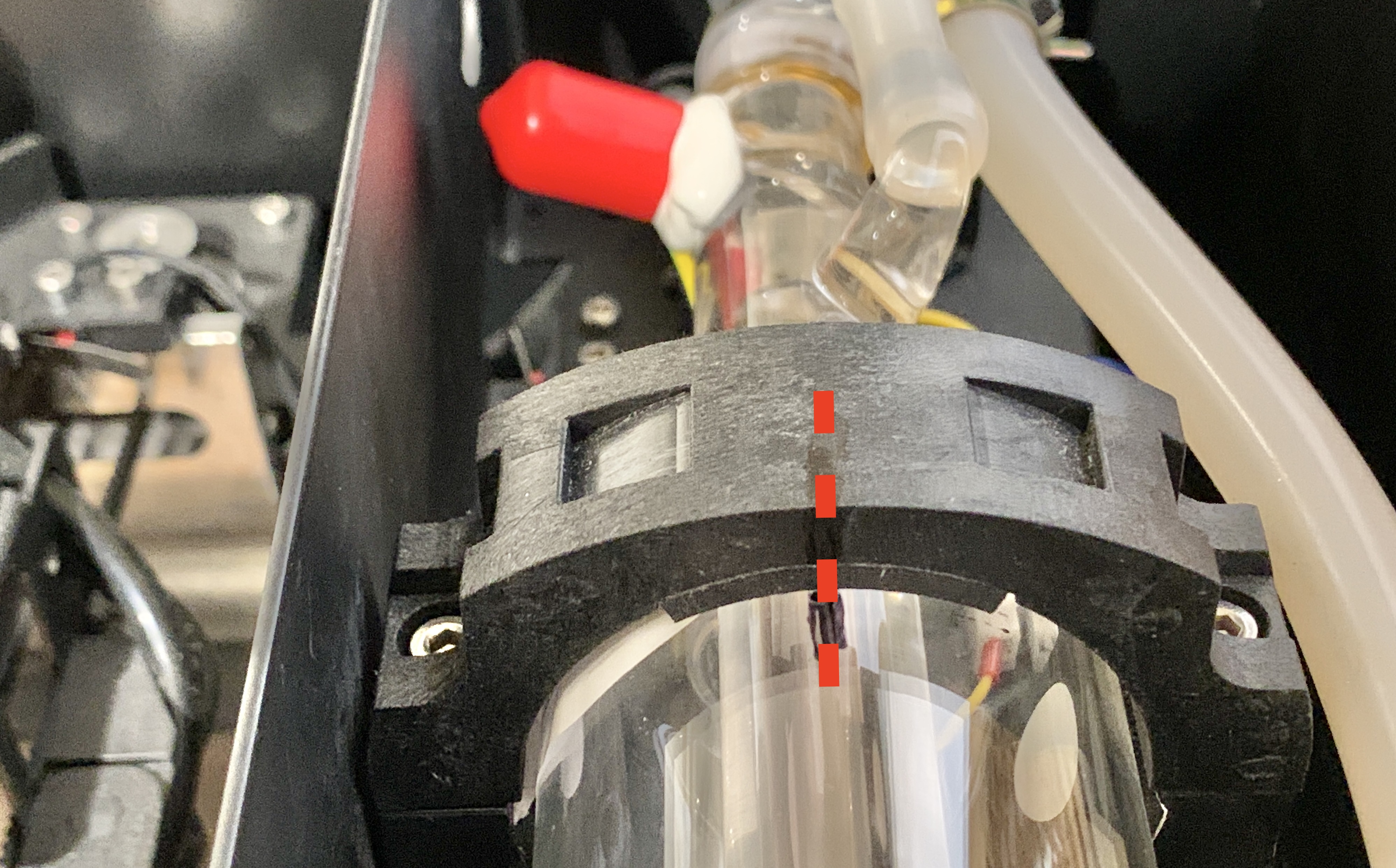

Trin 2 - Markér laserrøret og rørholderen

Brug markeringspennen til at tegne en linje på laserrøret og rørholderen som vist på billedet nedenfor.

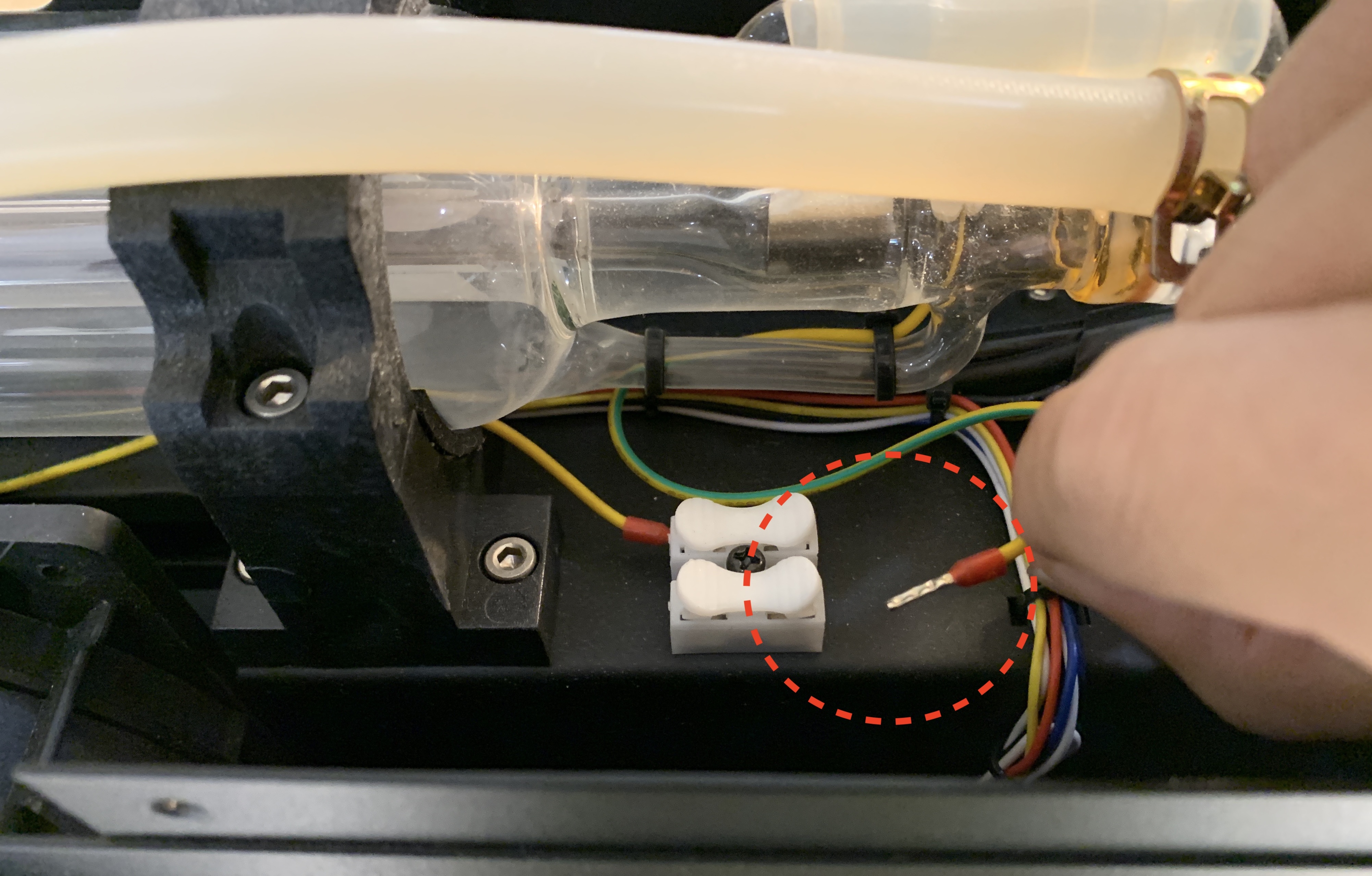

Trin 3 - Fjern lavspændingskablet fra laserrøret

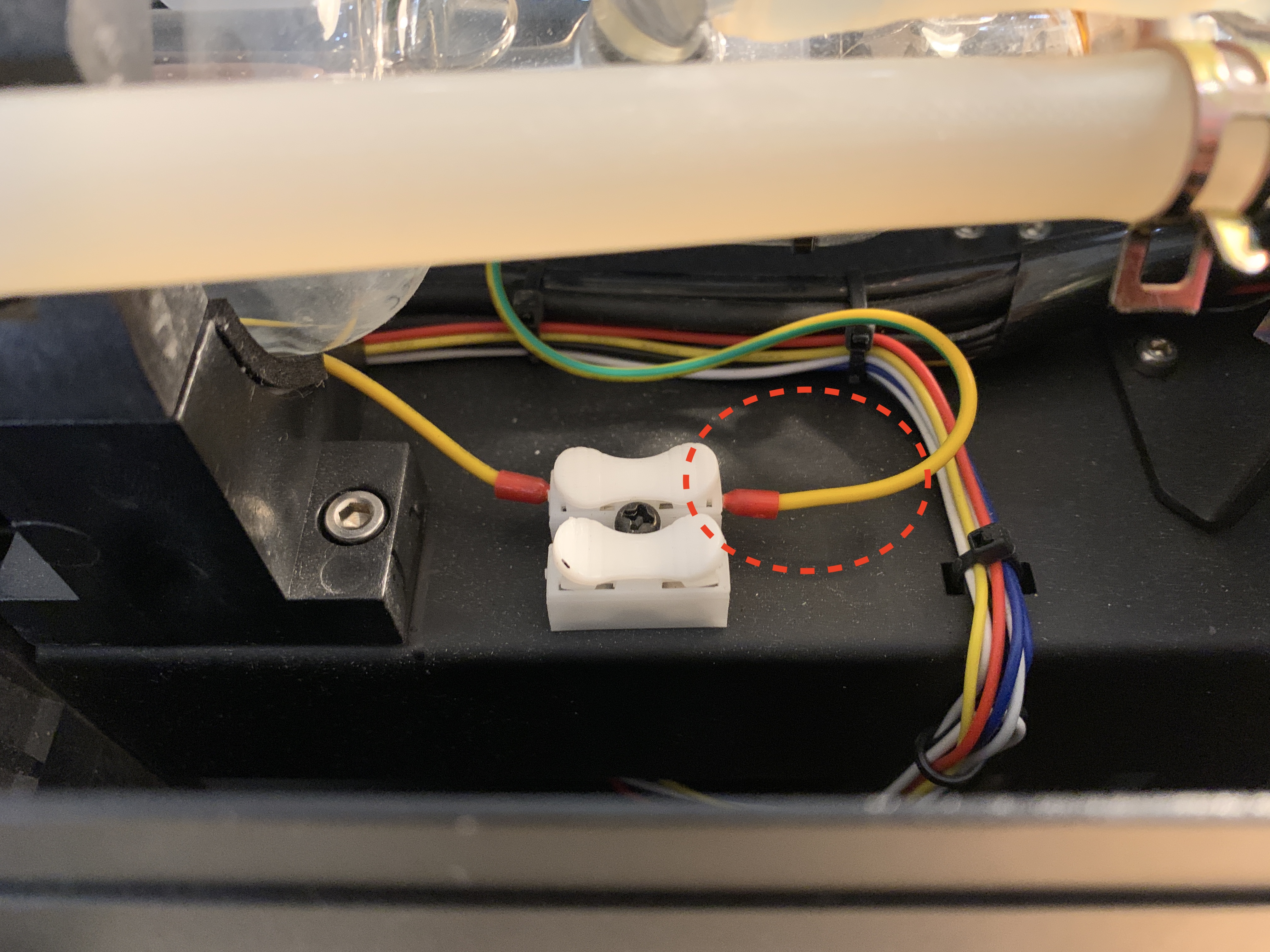

Tryk på den hvide terminal i lavspændingsenden for at fjerne lavspændingskablet.

 Trin 4 - Fjern laserrørsholderen for at udtage laserrøret

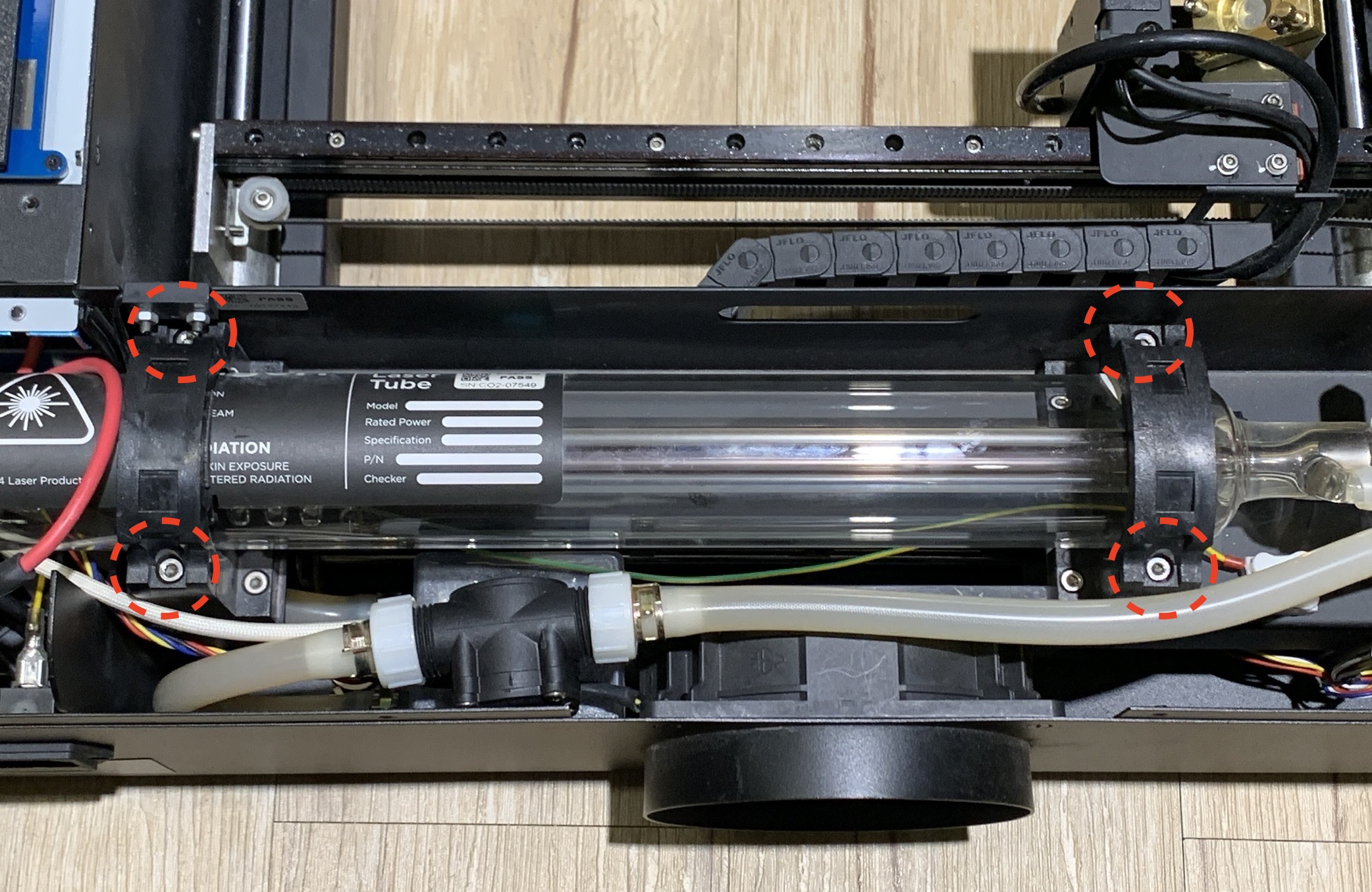

Brug 3 mm unbrakonøglen til at løsne de fire skruer på laserrørsholderens dæksel.

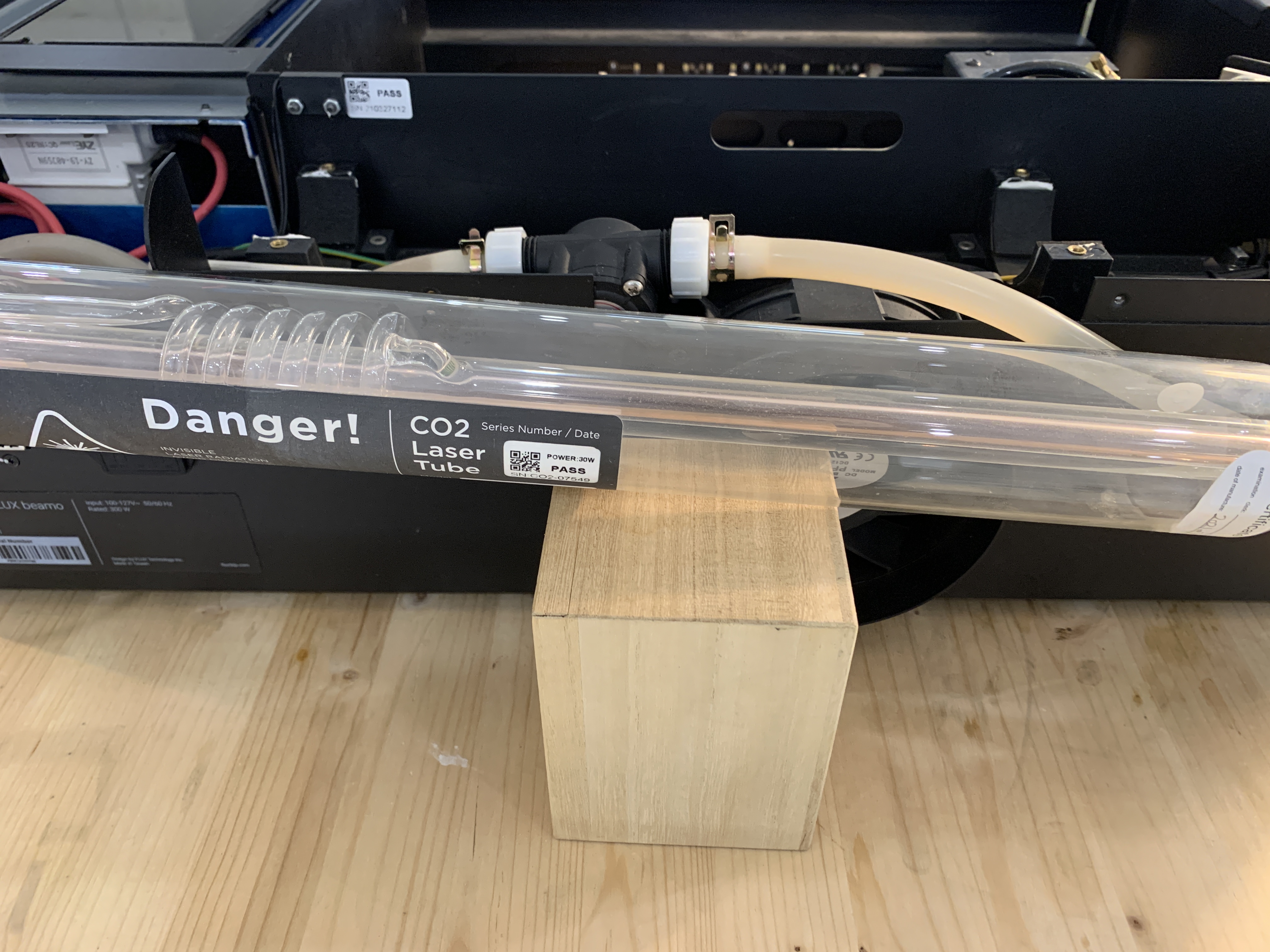

Fjern laserrøret og placer det på en støttegenstand for at holde det oppe.

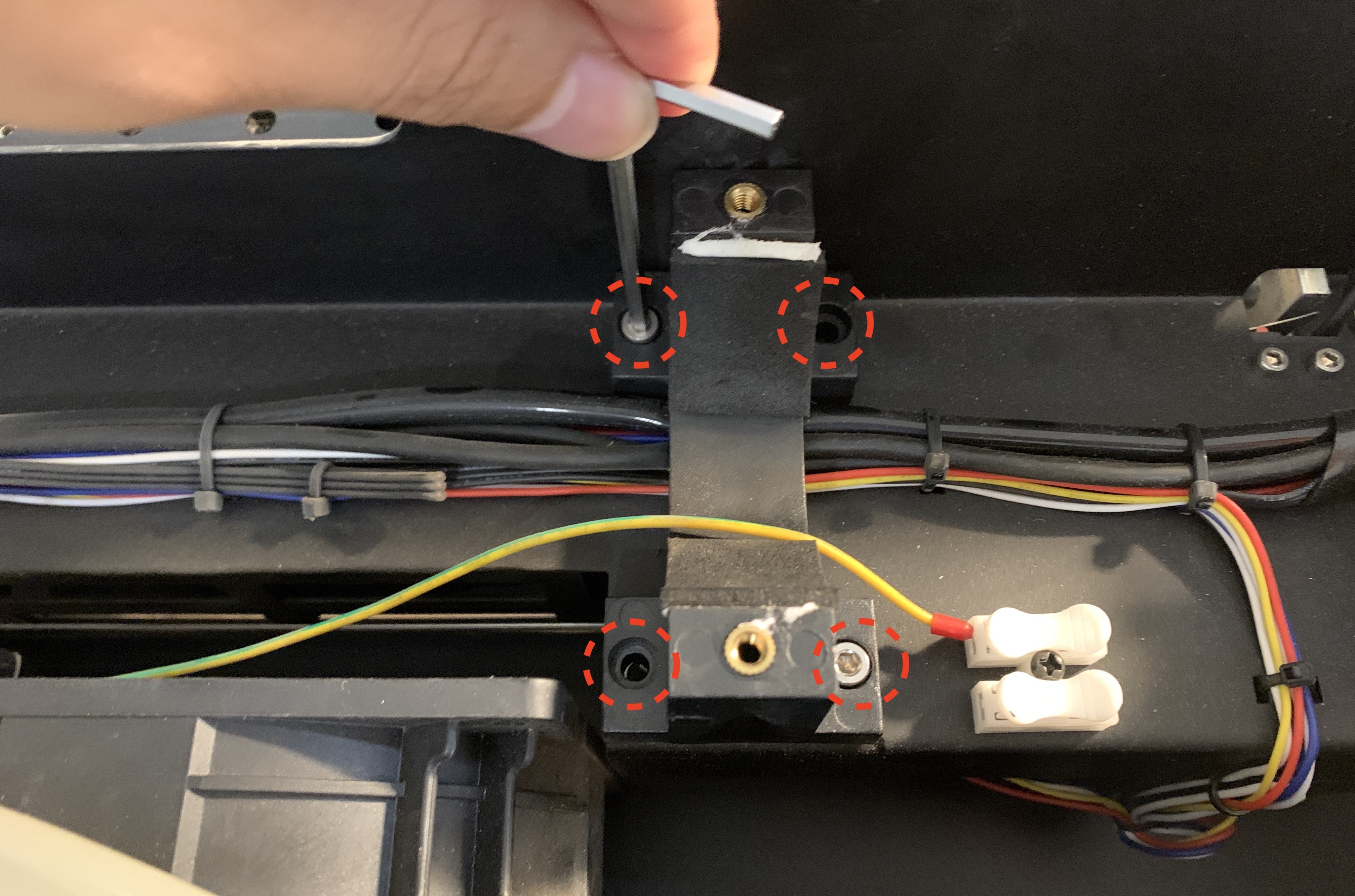

Trin 5 - Fjern laserrørsholderen i lavspændingsenden

Brug 3 mm unbrakonøglen til at løsne de fire skruer på laserrørsholderen og fjern den.

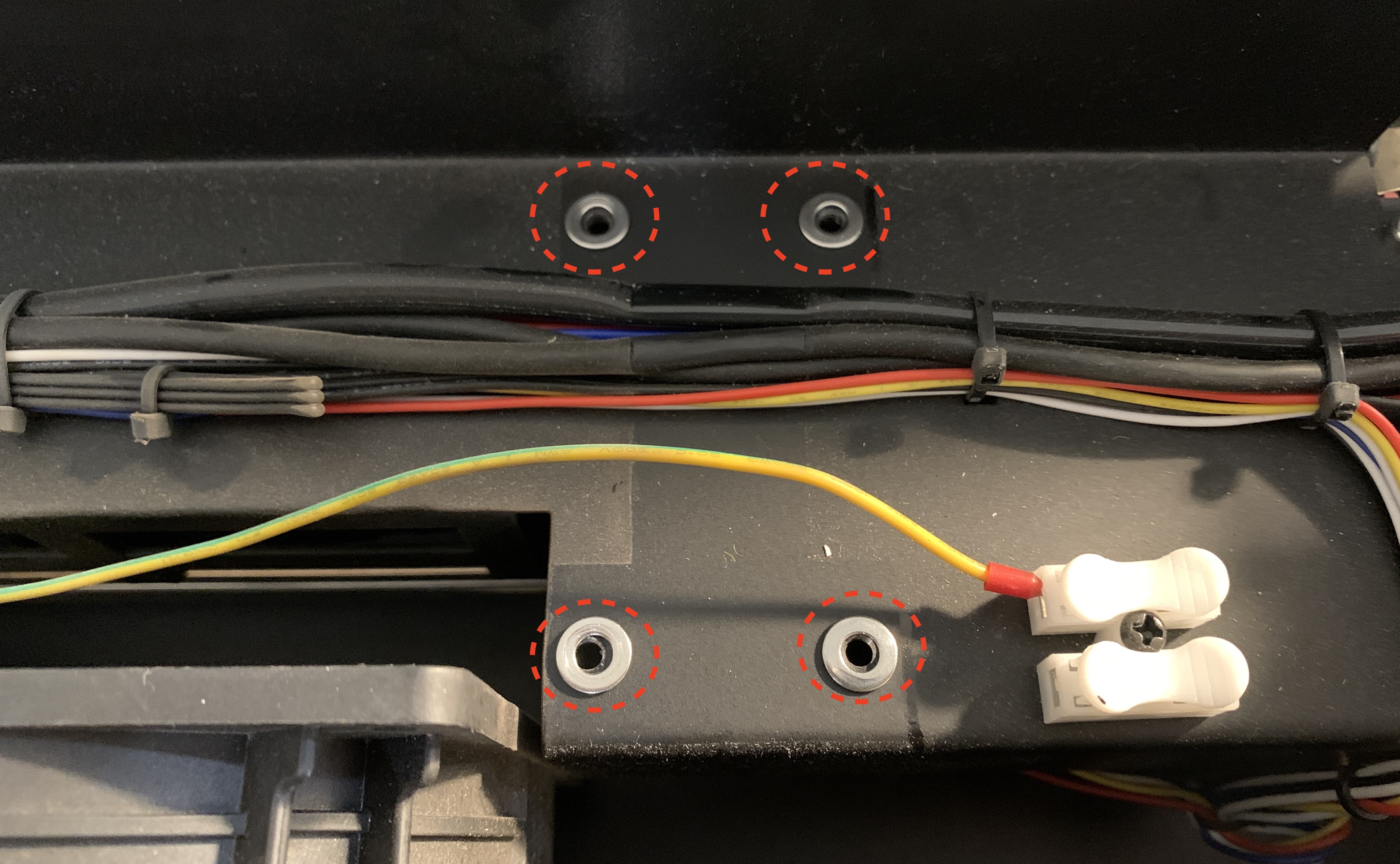

Trin 6 - Placer spændeskiverne

Placer de otte spændeskiver stablet i to lag over skruehullerne.

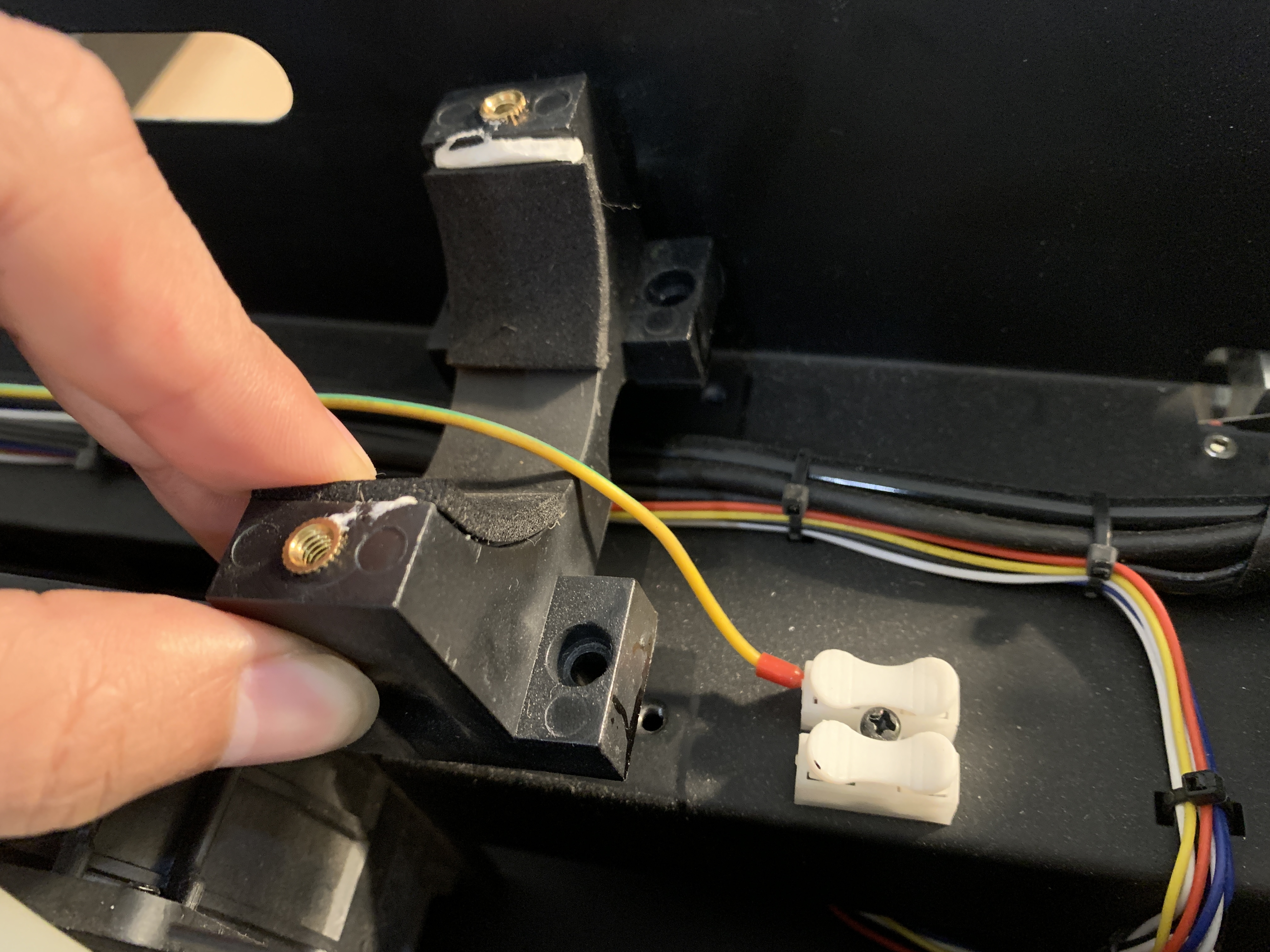

Trin 7 - Monter laserrørsholderen

Monter laserrørsholderen i samme retning, og fastspænd skruerne med en 3 mm unbrakonøgle.

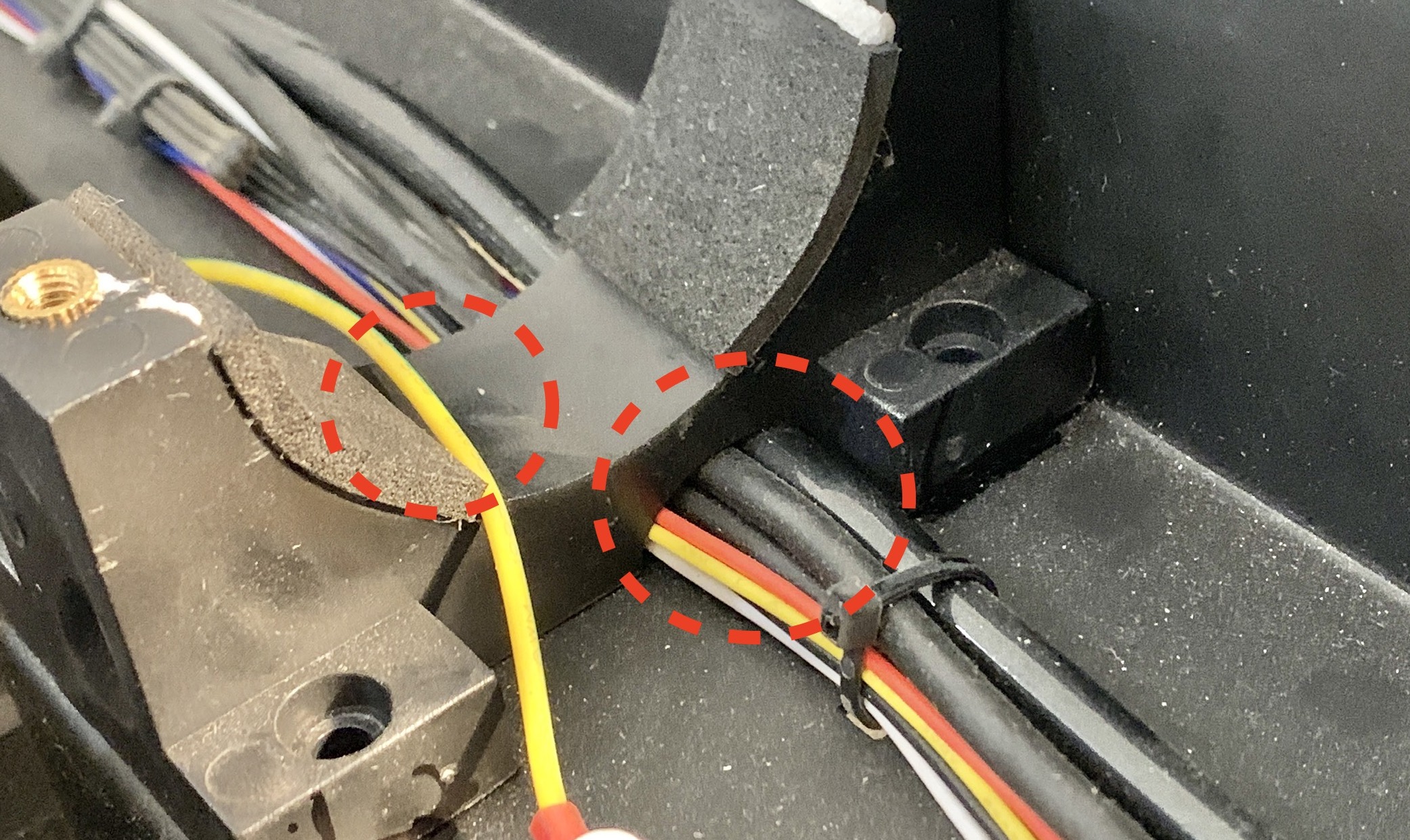

⚠︎ Undgå at klemme kablerne.

Trin 8 - Installer laserrøret

Installer laserrøret og juster det efter mærket.

Brug en 3 mm unbrakonøgle til at spænde de fire skruer på laserrørholderens dæksel.

Trin 9 - Tilslut laserrørets lavspændingskabel

Trin 10 - Monter bagdækslet

Skru de to skruer i, som fastgør bagdækslet.

Brug en stjerneskruetrækker til at fastgøre bagdækslet.

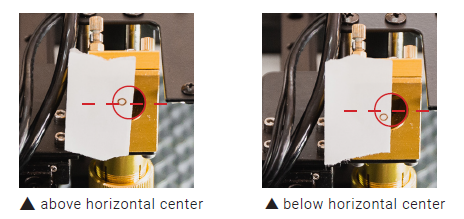

Trin 11 - Tænd for maskinen og kontroller punktet på det tredje spejl

Kontroller, om punktet er på eller over den vandrette midterlinje.

Vurder resultatet og bestem den næste handling:

• Hvis punktet er over den vandrette midterlinje >> Gå til 4-1 Justering af den optiske bane
• Hvis punktet stadig er under den vandrette midterlinje >> Gå til Step 1 og placer flere spændeskiver i Trin 6.
• Hvis prikken er i den vandrette midte >> Problemet er løst
