Den optiske sti skal kontrolleres hver måned og justeres om nødvendigt.
Tegn på den forkert justerede optiske sti：
- Ikke i stand til at skære igennem materialerne ved hjælp af standardeffekthastigheden og hastigheden i Beam Studio.
- Har dårlige graveringsresultater, hvor graveringsmønstrene i et bestemt område vil være lysere eller dybere end andre områder, eller det bliver lysere eller dybere i en bestemt retning.
- Snittet på materialet er ikke lodret efter skæring.
Følg venligst nedenstående trin for at kontrollere din optiske sti og justere den om nødvendigt.
(De fleste af billederne i dette indhold er HEXA's, men konceptet, logikken og metoden til at justere den optiske sti er den samme for Beambox.)
Trin 1 - Værktøjsforberedelse:

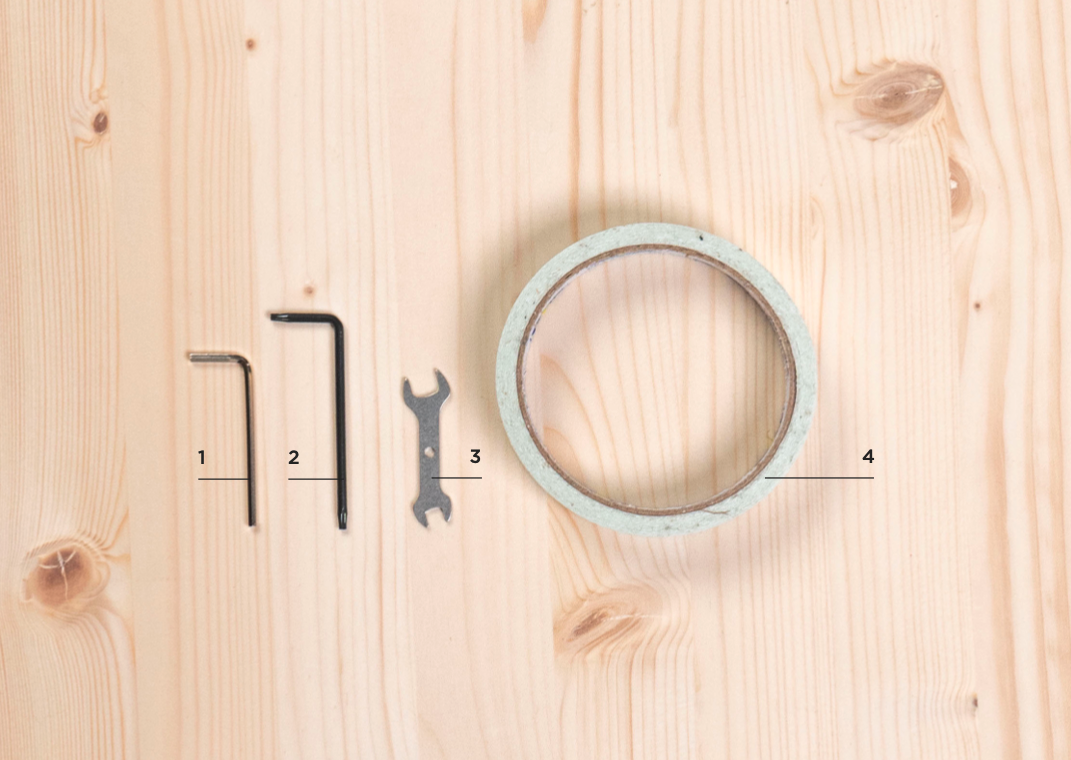

Inkluderet i tilbehørskassen：
1｜2,5 mm unbrakonøgle
2｜Torx-skruetrækker
3｜Dobbeltsidet skruenøgle
4｜Dobbeltklæbende tape

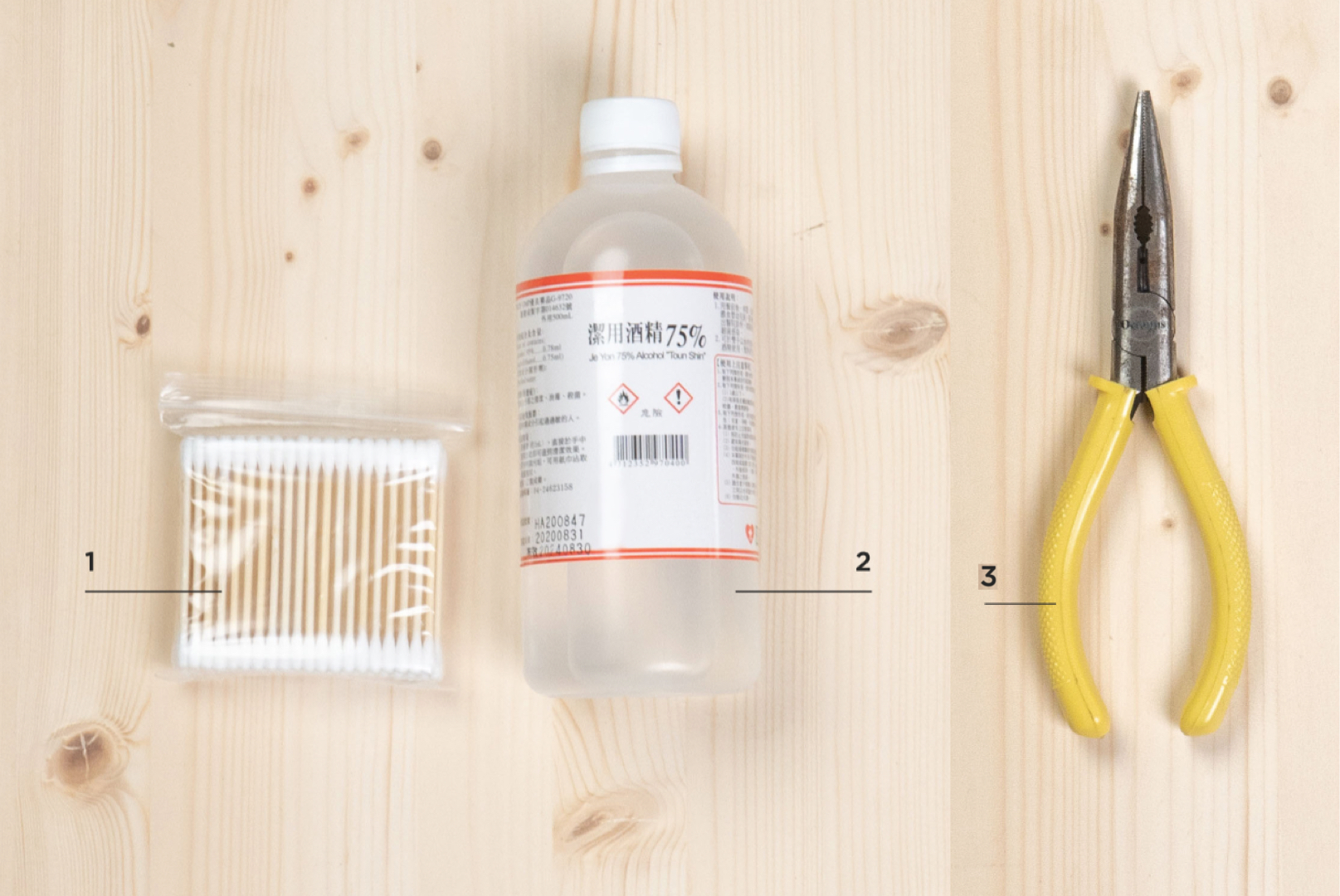

Forbered selv:
1｜Vatpinde
2｜Desinfektionsspray / Alkoholspray
3｜Tang
Trin 2 - Lær hvordan man laver en puls:
A. Tænd for maskinen.
B. Luk låget.
C. Gå ind i vedligeholdelsestilstand og vent til homing-processen er færdig.
D. Find Puls-knappen.
E. Et tryk = en puls, to tryk = to pulser, og så videre.
#Lav altid pulser, når låget er lukket.
Trin 3 - Åbn bagdækslet på Beambox:

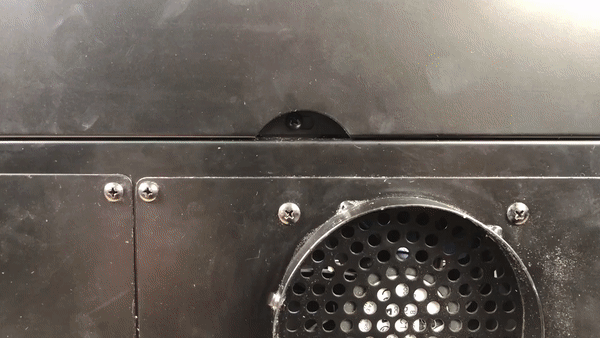

Brug stjerneskruetrækkeren til at skrue skruen over ventilatoren på bagsiden af maskinen ud, og bagdækslet kan derefter åbnes.
Trin 4 - Lær placeringerne at kende
Gør dig bekendt med placeringerne:
- Første refleksionsspejl
- Andet refleksionsspejl
- Tredje refleksionsspejl
- 7 placeringer på sengen, som laserhovedet vil blive flyttet til under kontrollen.
Trin 5 - Rengør alle spejle og fokuslinser:
Følg venligst instruktionerne i linket nedenfor for at rengøre alle spejle og linser.
5-4 Rengøring af spejle og linser
Trin 6 - Kontroller laserprikken på det 1. spejl:
Dette trin er for at kontrollere, om laserrøret og maskinen er i god stand.
Oversigt over trin:
Trin 6-1 - Sæt tape på og lav pulser:
Sæt et to-lags dobbeltklæbende tape på det 1. spejl, luk bagdækslet, og lav fem pulser.
Trin 6-2 - Kontroller formen på prikken på tapen:
Det er godt, hvis formen er så rund som muligt, og det første stykke dobbeltklæbende tape foran bør være brændt igennem.
Godt eksempel:
Dårligt eksempel:
Trin 6-3 - Indsaml den 1. spejltape:
Sæt den 1. spejltape på et stykke papir. Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 6-4 - Fejlfinding og rapportering:
Hvis din prik ikke er rund, ikke er kraftig eller ligner de dårlige eksempler ovenfor, så hæv effektraten til x2.0 og se om det forbedrer:
-
Hvis prikken bliver stærkere, indikerer det, at laserrøret muligvis er svækket. Du kan stadig afslutte OPA-processen med en øget effekt, eller du kan kontakte din lokale forhandler og oplyse, at røret muligvis er svækket.
-
Hvis prikken ikke bliver stærkere, eller den stadig har en mærkelig form, skal du kontakte din lokale forhandler for at få yderligere hjælp.
(Del venligst billedet af dit pulseringsresultat på det 1. spejl med din forhandler.)
Trin 7 - Kontroller stien fra det 1. til det 2. spejl:
Dette trin er for at kontrollere, om stien er justeret fra det 1. spejl til det 2. spejl.
Oversigt over trin:
Trin 7-1 - Lav den første prik for øverste venstre position:
Placer et dobbeltlags tape på det 2. spejl, og flyt hovedet til øverste venstre hjørne.
Lav tre pulseringer for at lave den første prik.
Trin 7-2 - Lav den anden prik for nederste venstre position:
Behold det samme tape på det 2. spejl, og flyt hovedet til nederste venstre hjørne.
Lav tre pulseringer for at lave den anden prik.
Hvis der ikke er nogen prik i nederste venstre position, indikerer det, at stien er dramatisk fejljusteret.
Flyt venligst hovedet til den midterste venstre position, og prøv at lave en prik i midten til venstre.
Trin 7-3 - Kontroller, om den første og den anden prik overlapper
Hvis dine prikker overlapper perfekt, som på det gode eksempelbillede, indikerer det, at stien er korrekt justeret.
Du kan gå videre til Trin 7-5.
Hvis de ikke overlapper, som på de dårlige eksempler nedenfor, indikerer det, at den optiske sti fra det 1. spejl til det 2. spejl er fejljusteret, og det 1. spejl skal justeres.
Godt eksempel:
Dårligt eksempel:
Trin 7-4 - Juster stien fra det 1. spejl til det 2. spejl:
Dette trin vil lære dig, hvordan du justerer stien fra det 1. spejl til det 2. spejl ved at justere skruerne på det 1. spejl.

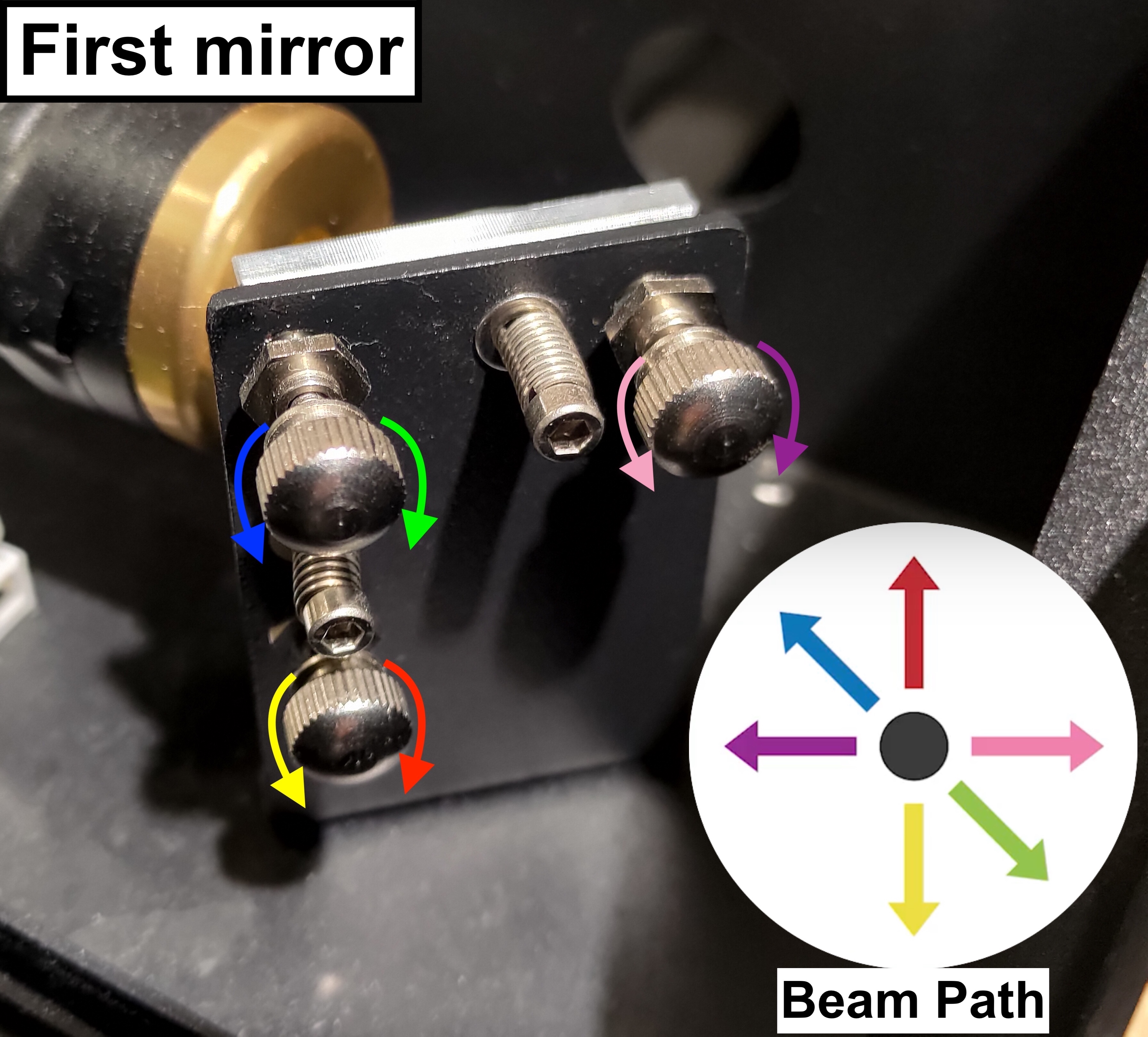

Der er tre skruer på det 1. spejl, og hvis du drejer dem med eller mod uret, vil det ændre strålebanen, hvilket betyder, at den anden plets position vil ændre sig.
Bemærk venligst, at hver gang du justerer skruen, kan stien ændre sig. For at sikre nøjagtighed anbefales det at fjerne det gamle tape med de tidligere prikker og bruge et nyt to-lags tape for at bekræfte, om de nye prikker overlapper.
Trin 7-4-1 - Vælg den skrue, der skal justeres:
Bestem positionen af din anden plet, og vælg skruen og dens rotationsretning.

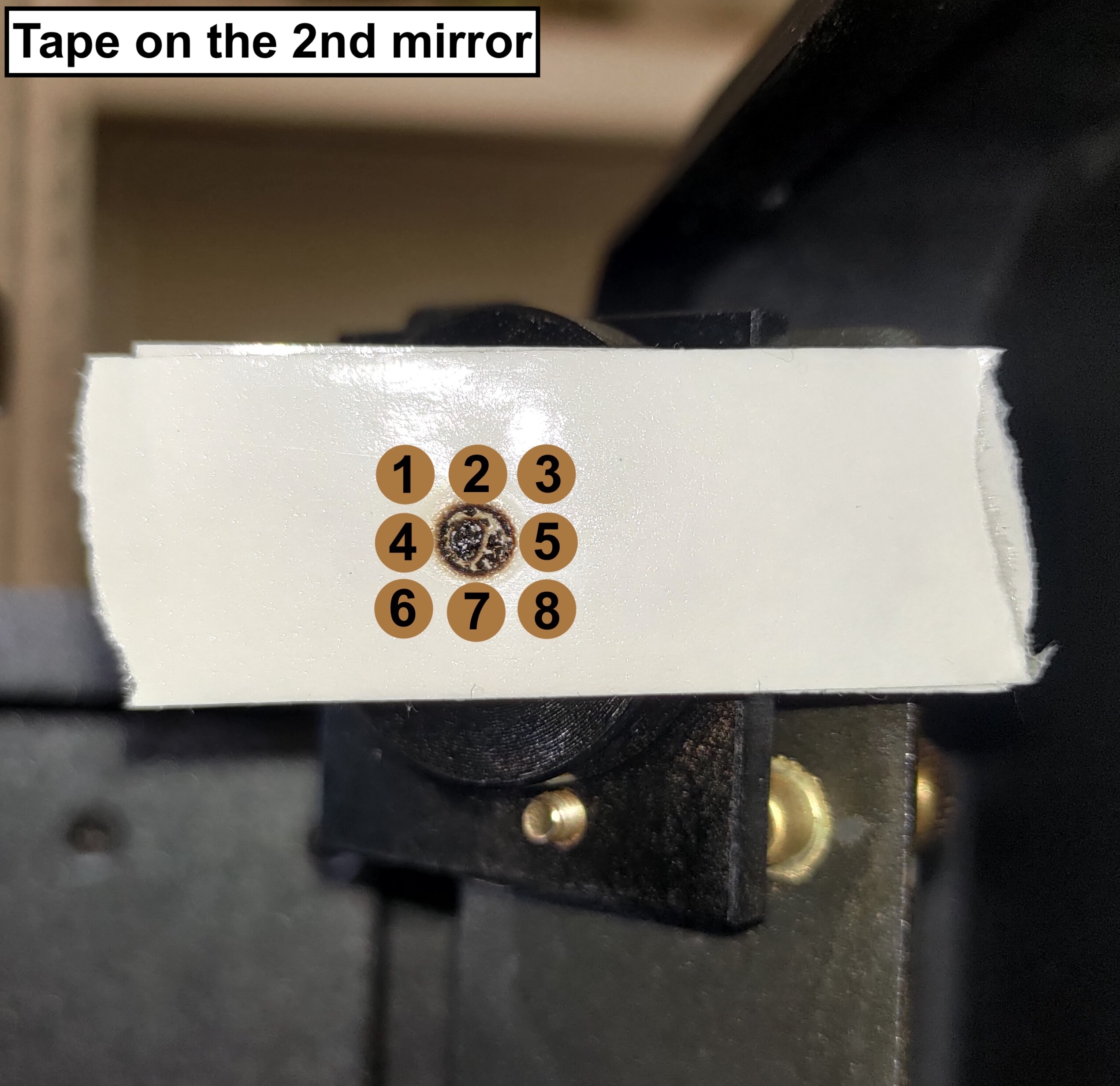

Se venligst billedet nedenfor, og find det nummer, der ligner din anden plets position:

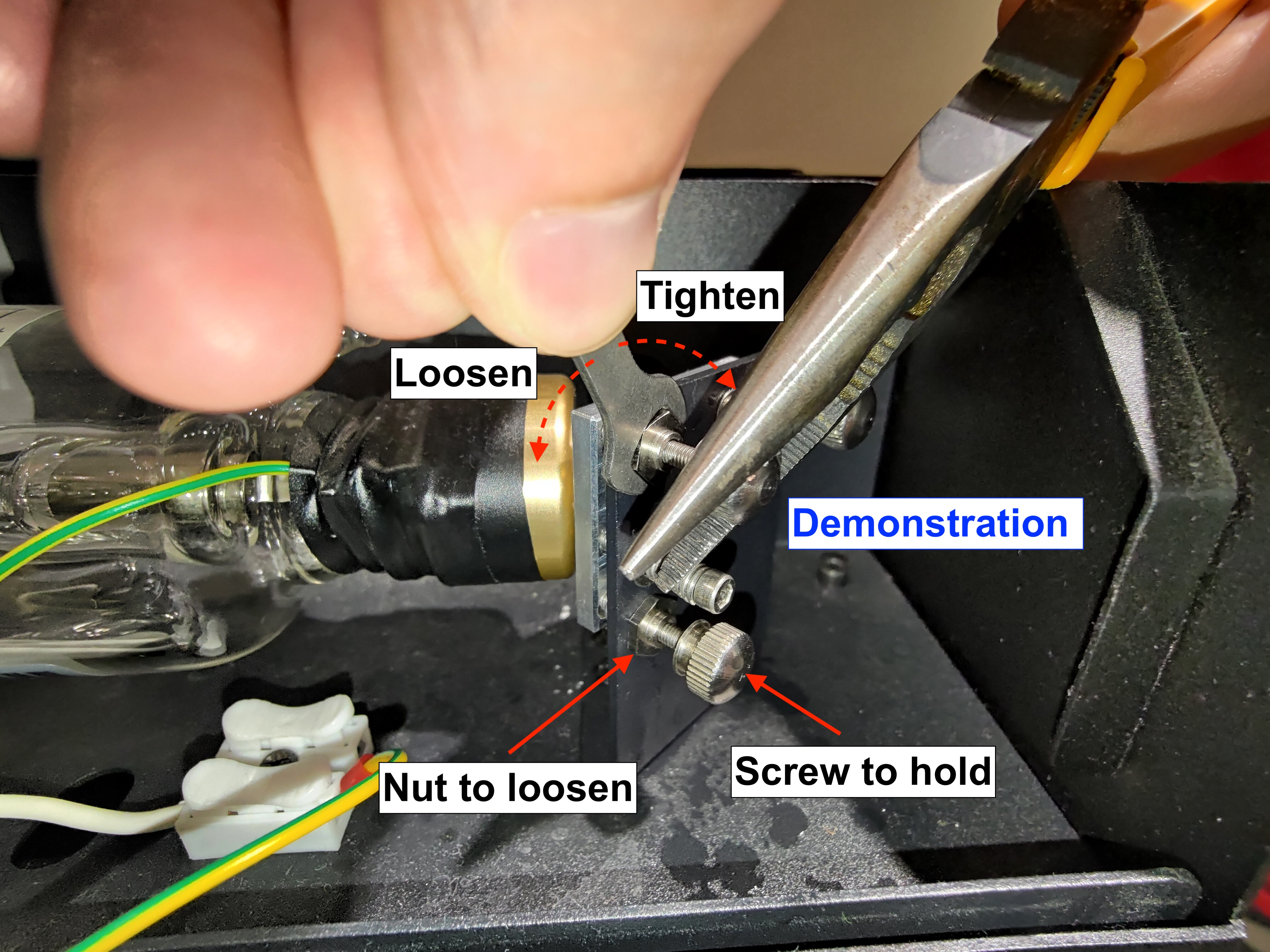

Før du justerer skruen, skal du lære, hvordan du løsner møtrikken korrekt:

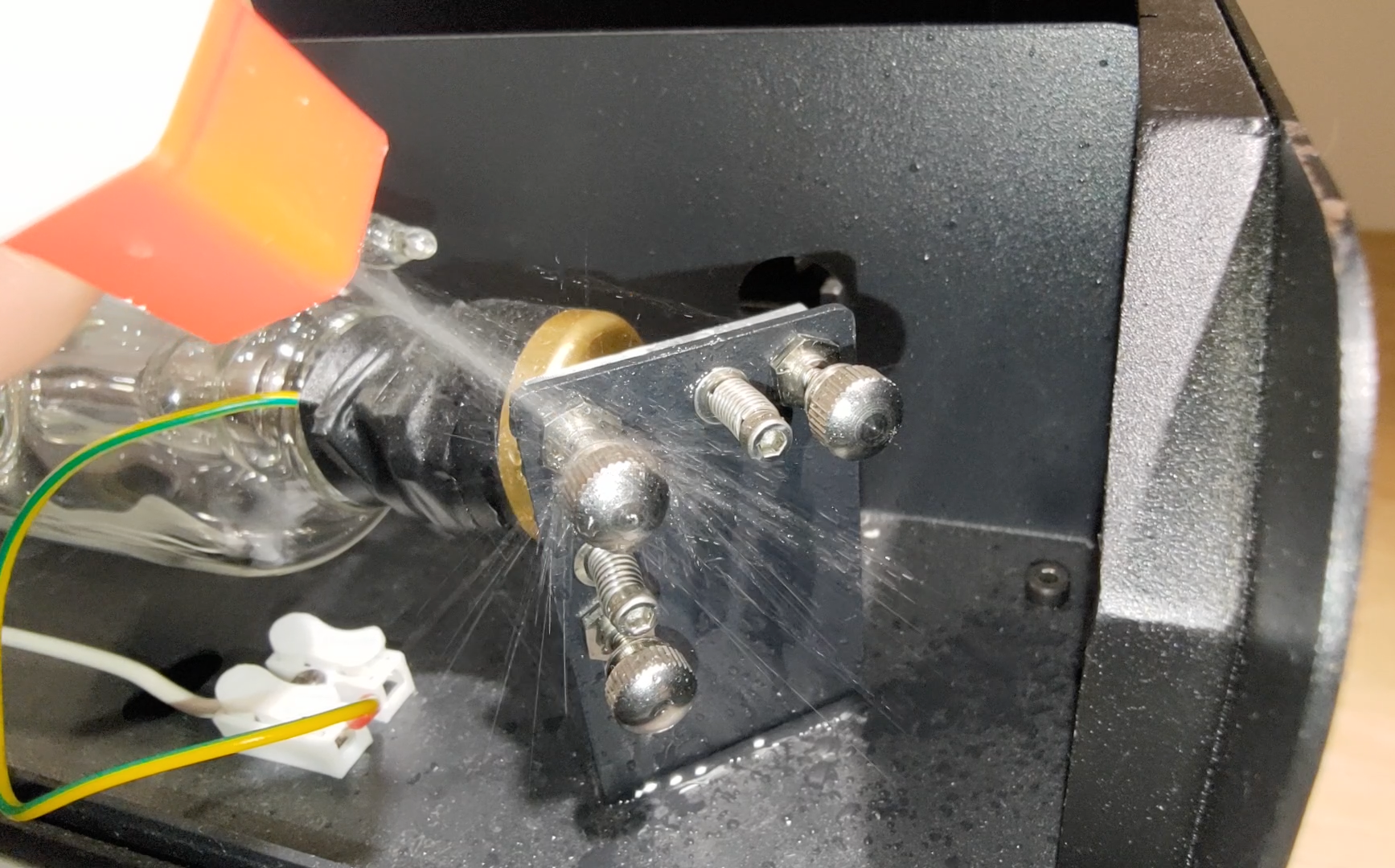

- Først skal du sprøjte alkohol på møtrikkerne for at smelte gelen eller limen og vente et par sekunder.
- Derefter skal du bruge tangen til at holde skruen og løsne møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.

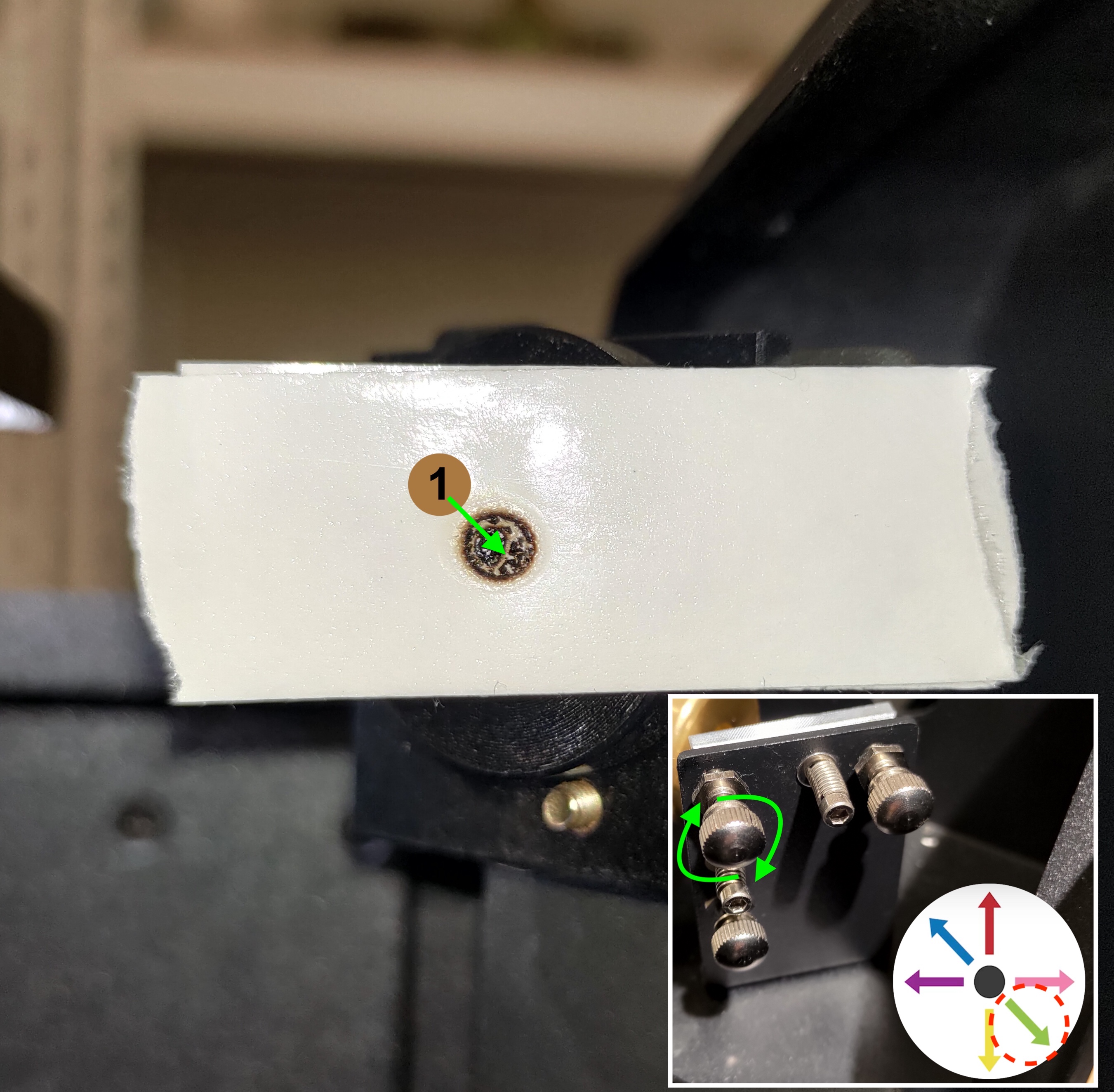

For #1:
Den anden plet skal gå ned til højre for at overlappe den første plet
Skruen øverst til venstre skal drejes med uret. Se venligst billedet nedenfor.

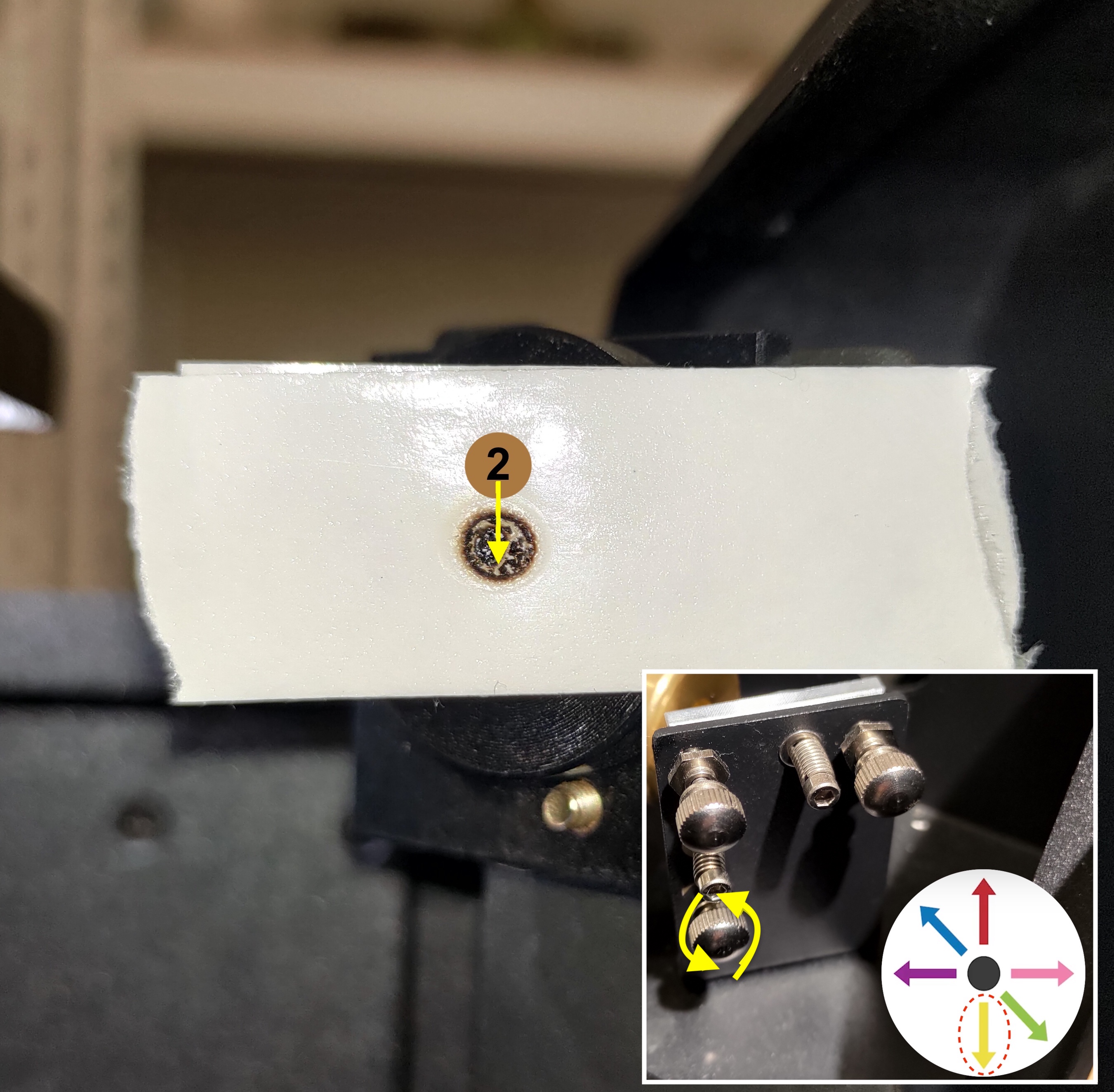

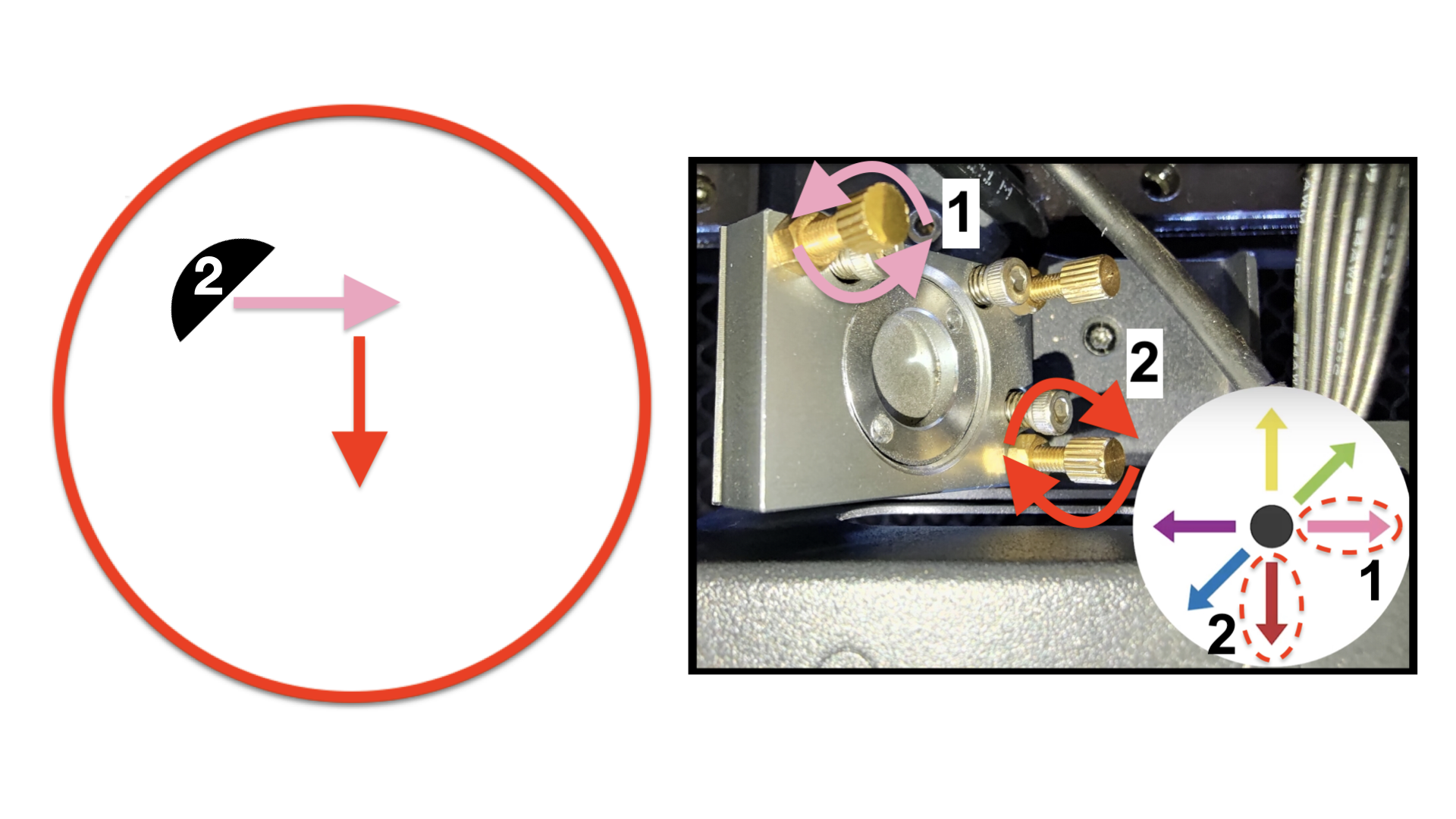

For #2:
Den anden plet skal gå lige ned for at overlappe den første plet.
Skruen nederst til venstre skal drejes mod uret. Se venligst billedet nedenfor.

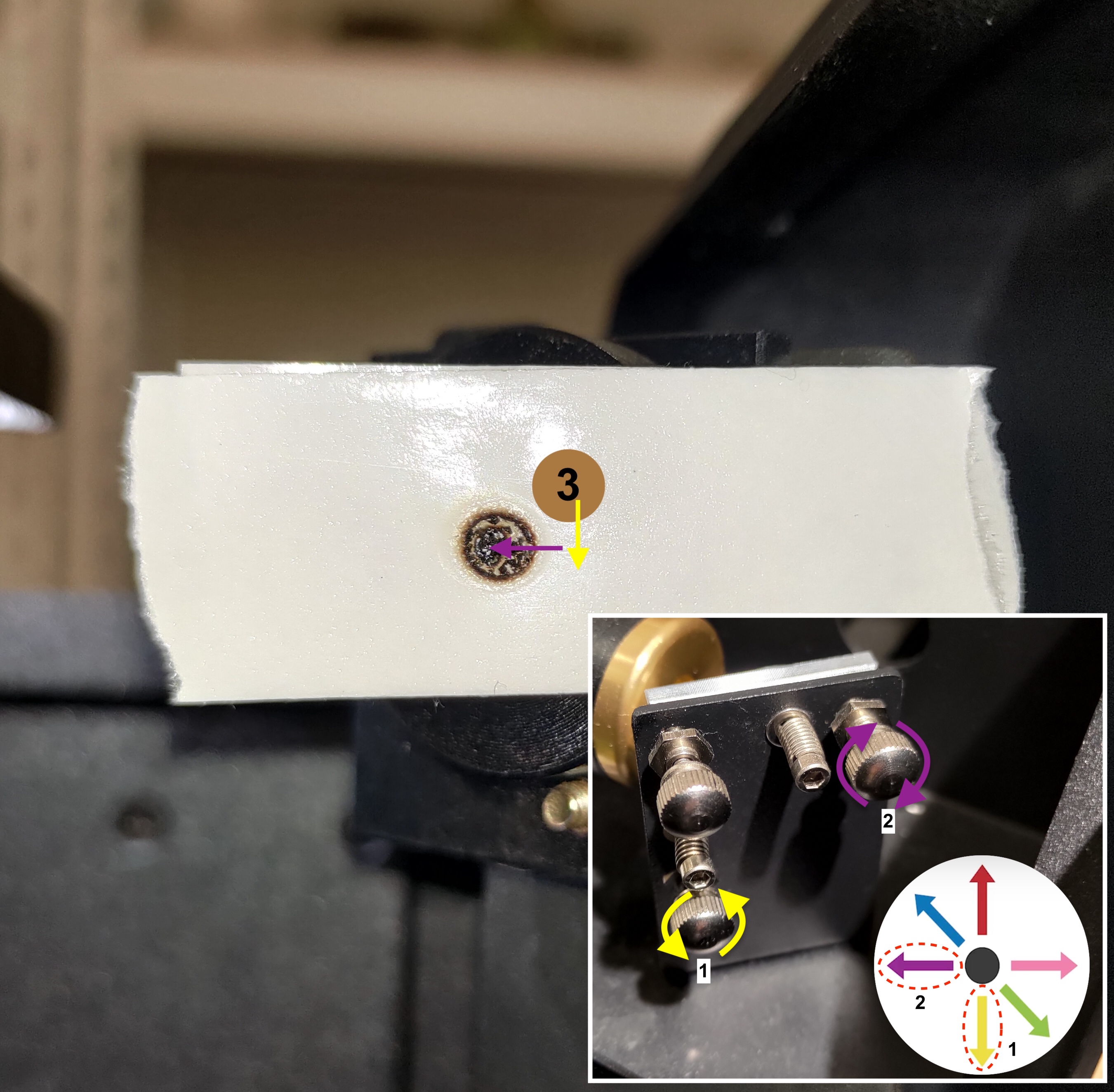

For #3:
Den anden plet skal først gå ned og derefter gå til venstre for at overlappe den første plet.
Skruen nederst til venstre skal drejes mod uret for at få pletten til at gå ned.
Den øverste højre skrue skal drejes med uret for at få prikken til at gå til venstre.
Se venligst billedet nedenfor.

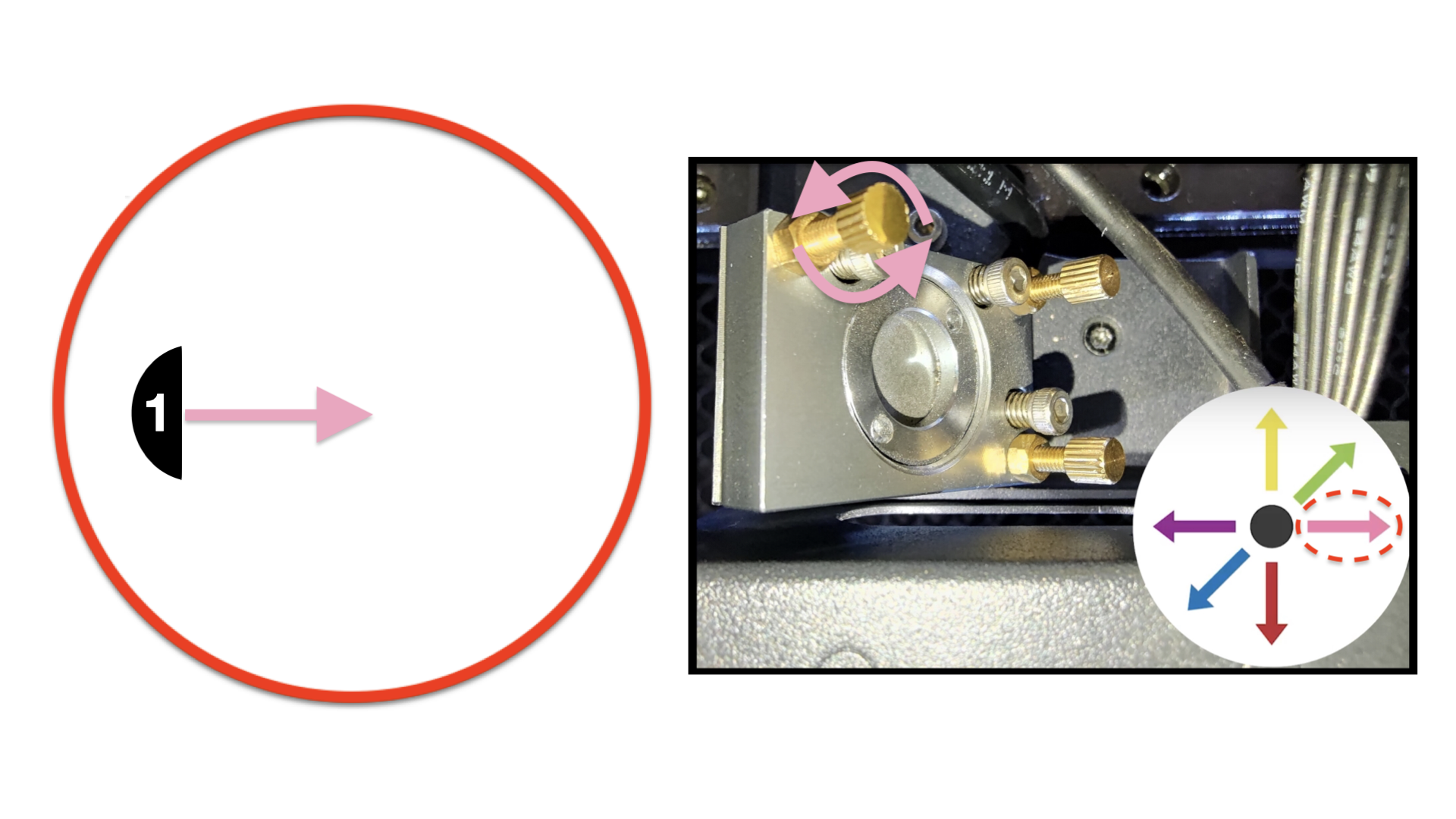

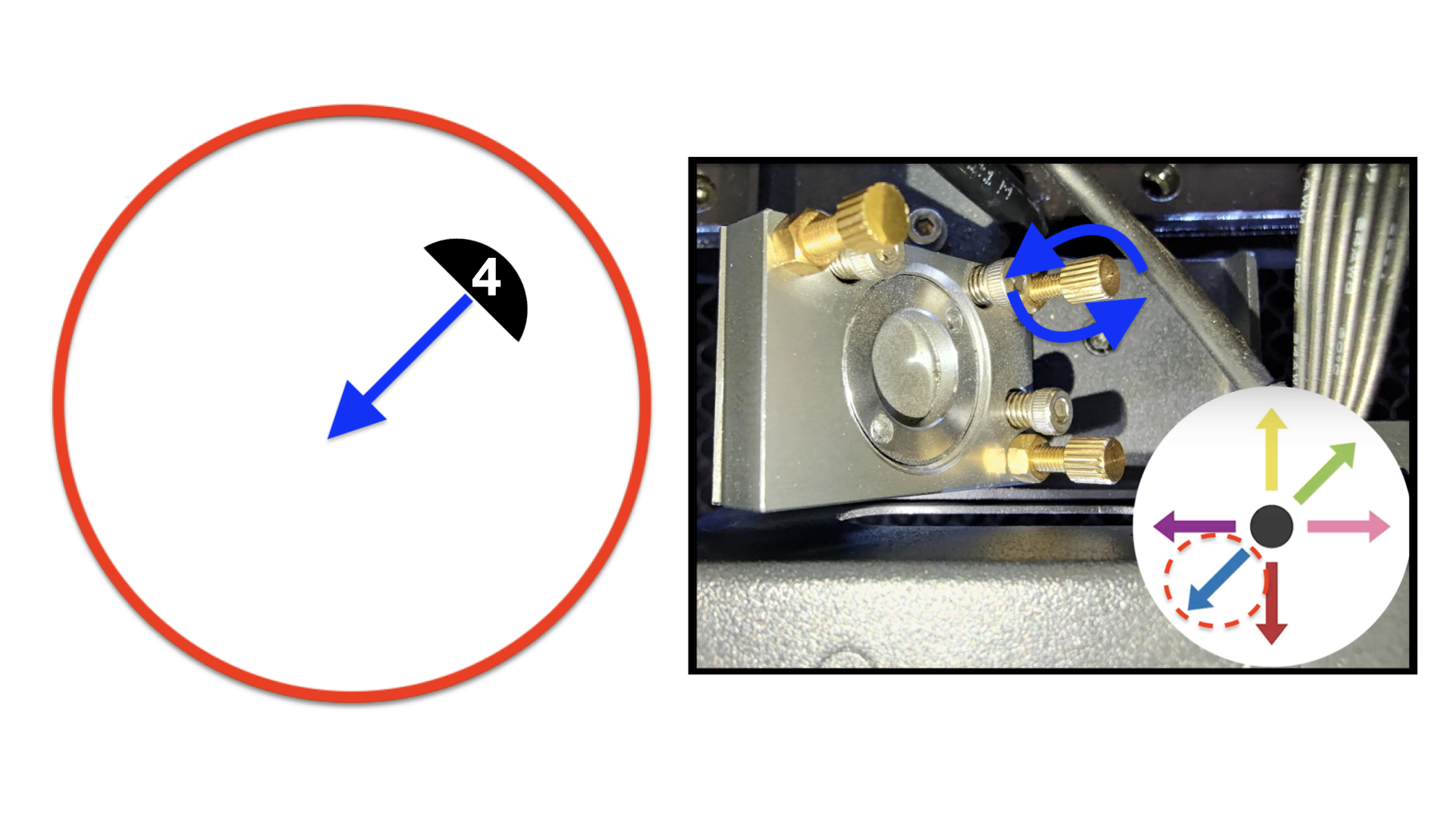

For #4:
Den anden prik skal gå til højre for at overlappe den første prik.
Den øverste højre skrue skal drejes mod uret. Se venligst billedet nedenfor.

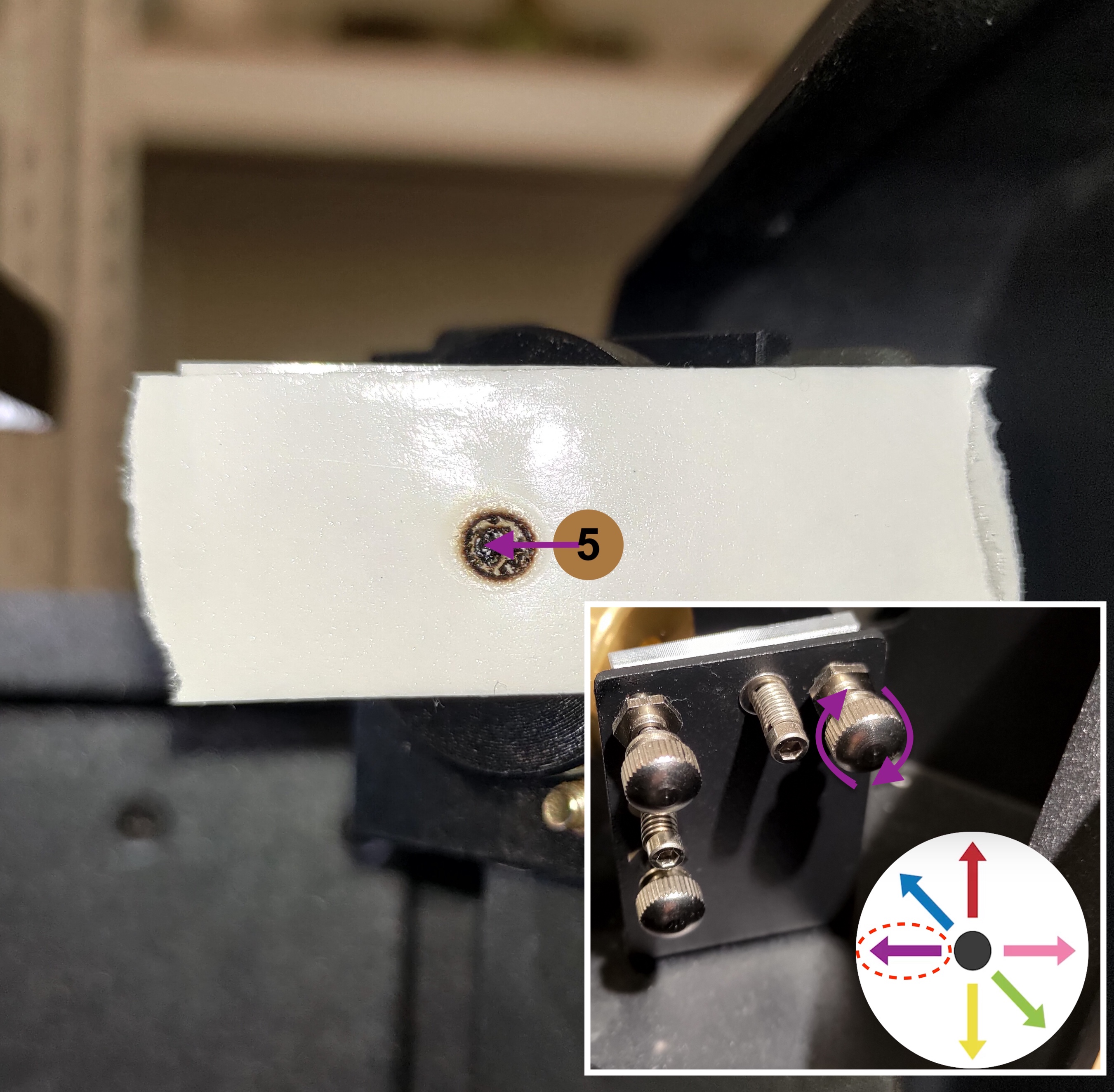

For #5:
Den anden prik skal gå til venstre for at overlappe den første prik.
Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.
For #6:
Den anden prik skal først gå til højre og derefter op for at overlappe den første prik.
Den øverste højre skrue skal drejes mod uret for at få prikken til at gå til højre.
Den nederste venstre skrue skal drejes med uret for at få prikken til at gå op.
Se venligst billedet nedenfor.

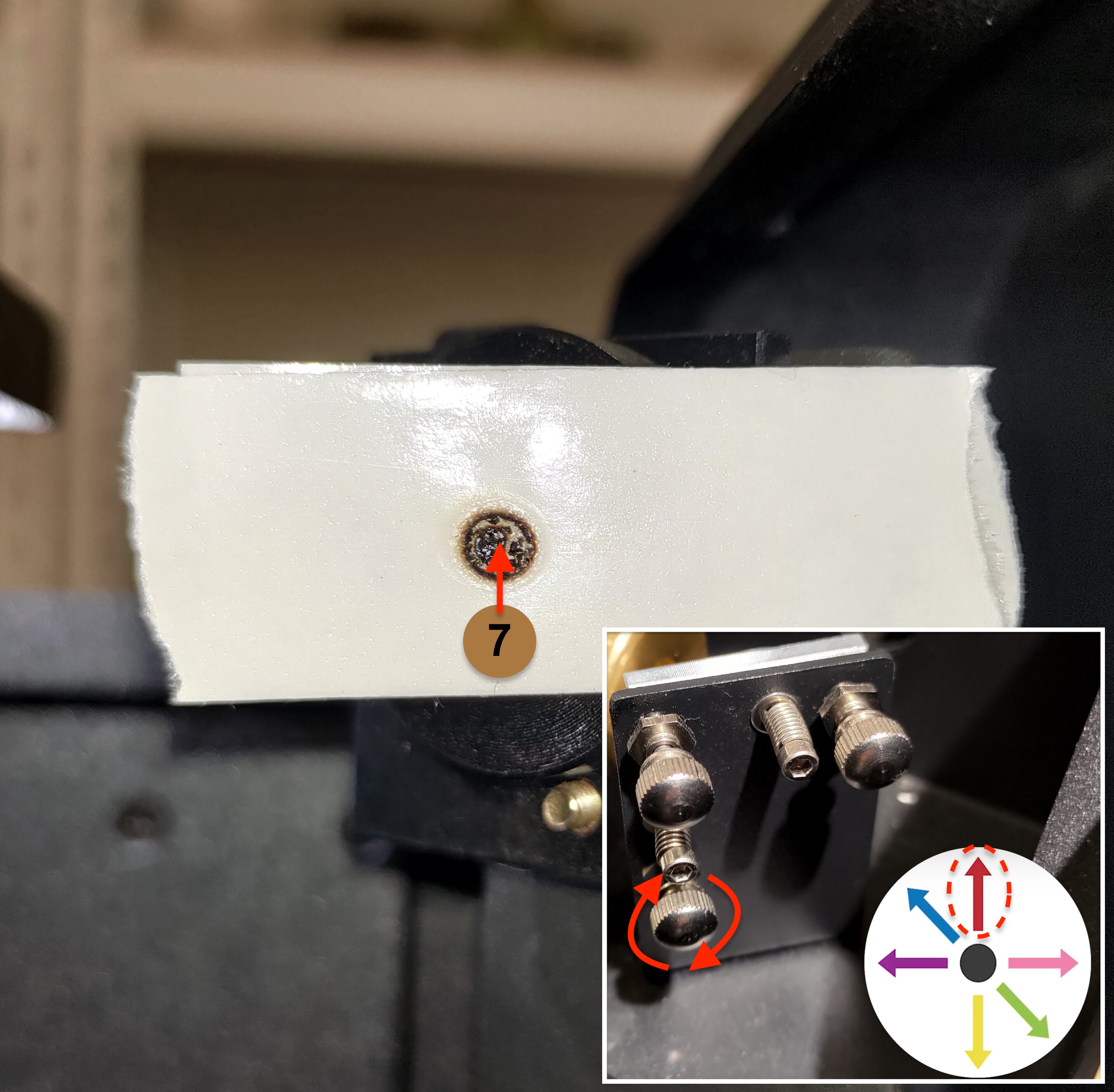

For #7:
Den anden prik skal gå lige op for at overlappe den første prik.
Den nederste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.

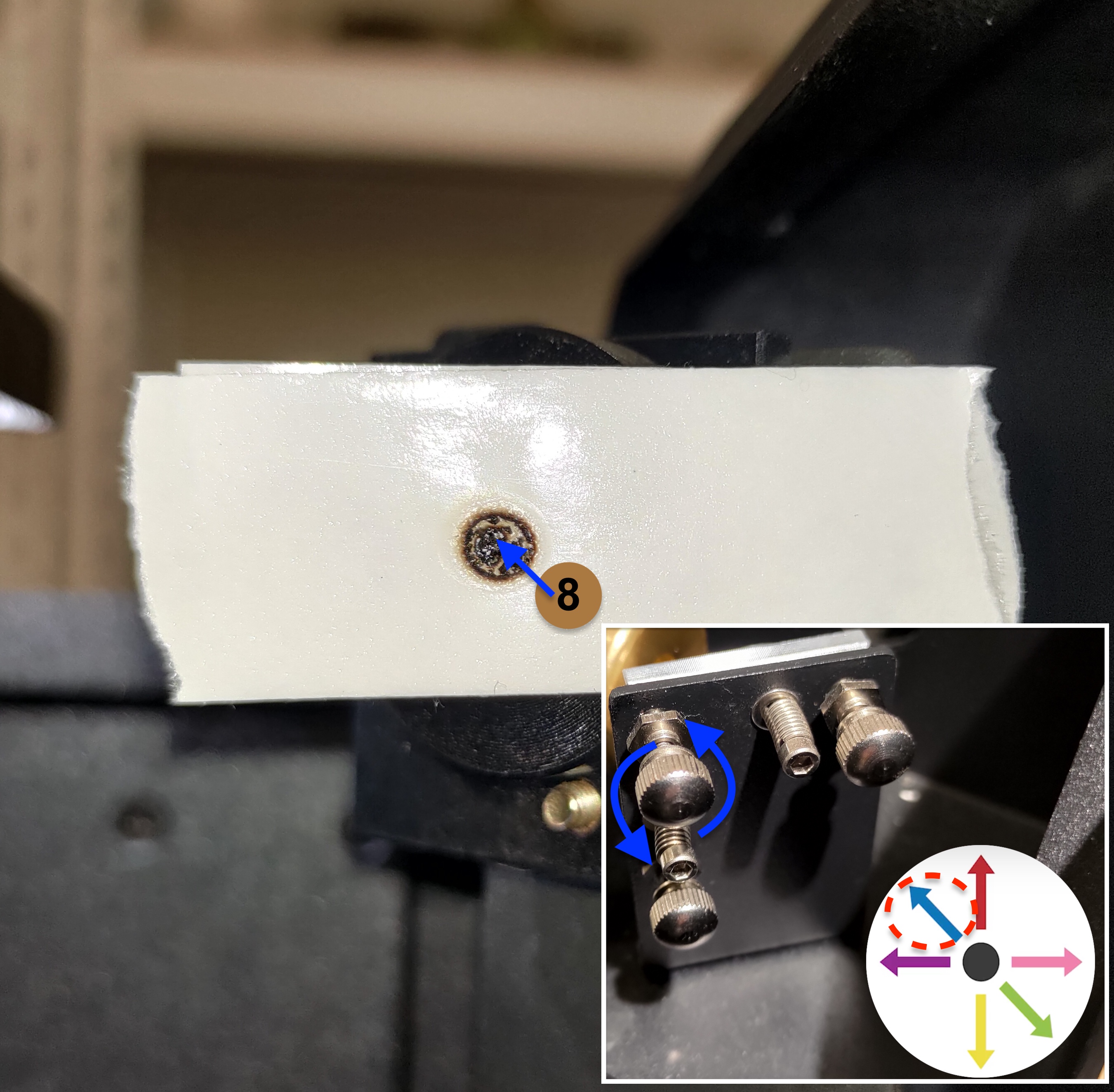

For #8:
Den anden prik skal gå op til venstre for at overlappe den første prik
Den øverste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.
Trin 7-4-2 - Spænd møtrikken efter justering:
Spænd venligst møtrikken efter justering af skruen ved at dreje den med uret.
Trin 7-5 - Saml det 2. spejltape:
Sæt det 2. spejl tape på papiret. Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 8 - Kontroller stien fra det 2. til det 3. spejl:
Dette trin er for at kontrollere, om stien er justeret fra det 2. spejl til det 3. spejl.
Oversigt over trin:

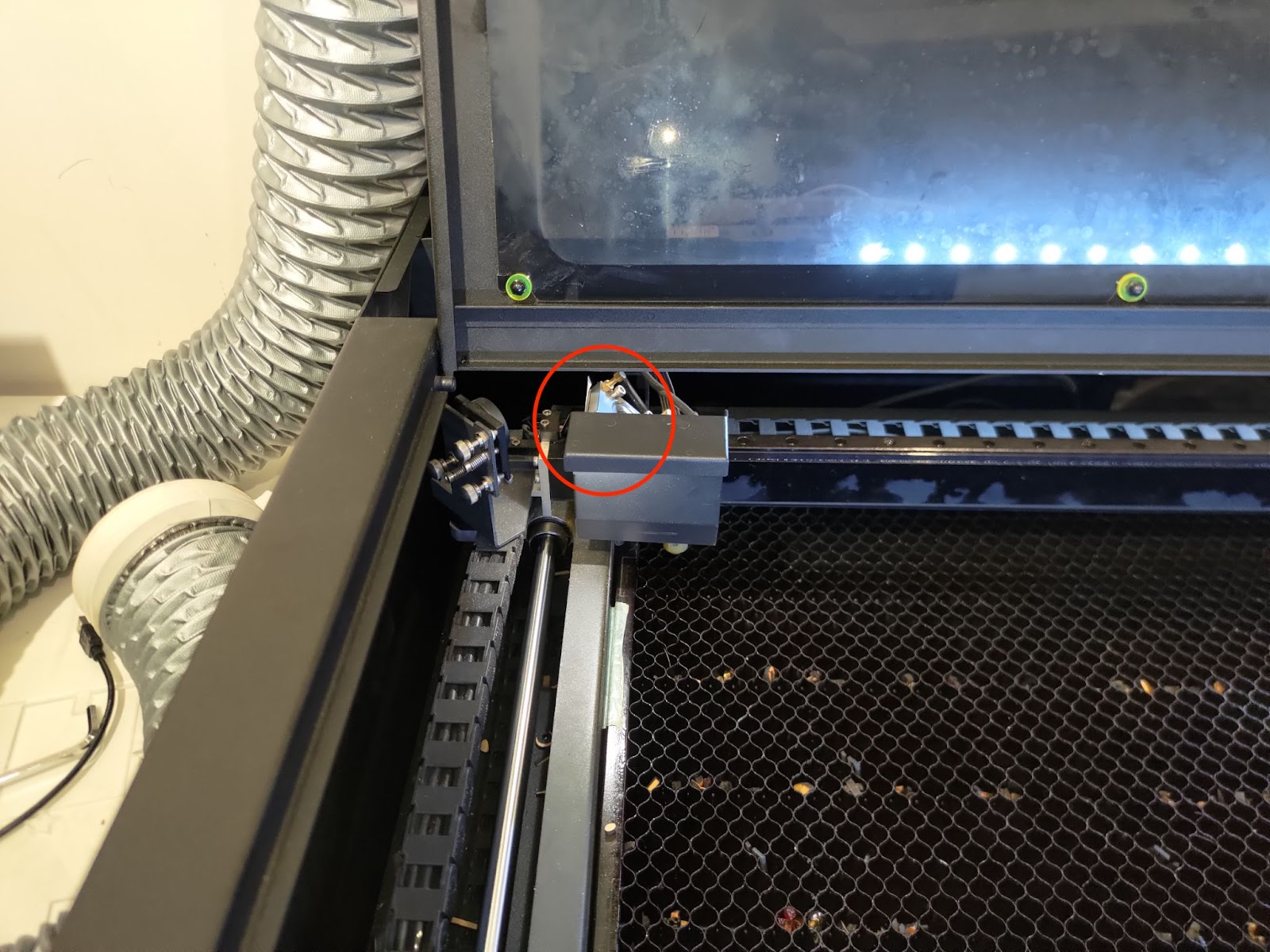

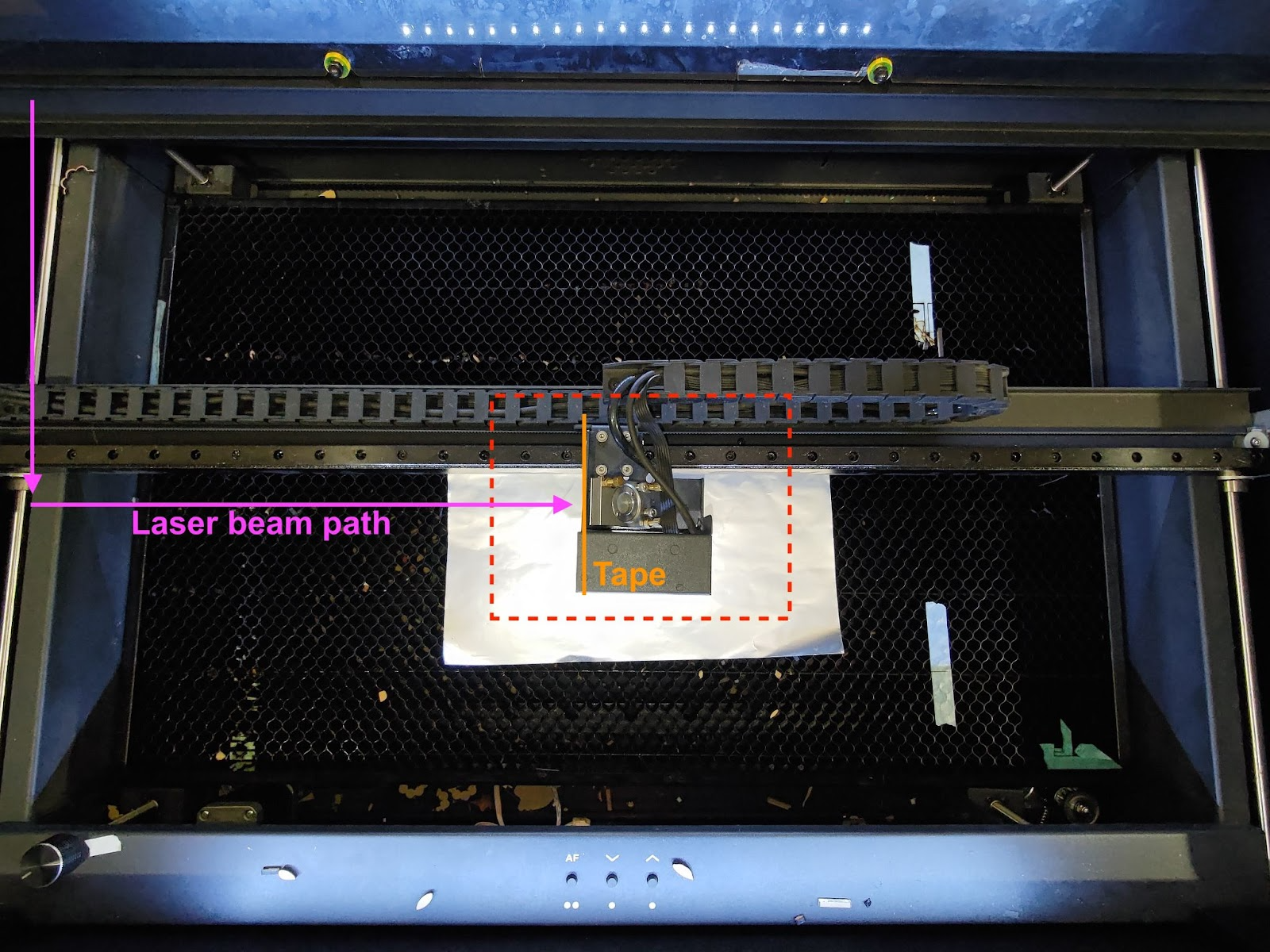

Trin 8-1 - Lav den første prik for midterste venstre position:
Placer et to-lags tape på det 3. spejl, og flyt hovedet til midterste venstre position.
Lav tre pulser for at lave den første prik.
Trin 8-2 - Lav den anden prik for midterste højre position:
Behold det samme tape på det 3. spejl, og flyt hovedet til midterste højre position.
Lav tre pulser for at lave den anden prik.
Trin 8-3 - Kontroller, om den første og den anden prik overlapper
Hvis dine prikker overlapper perfekt, som på det gode eksempelbillede nedenfor, indikerer det, at stien er korrekt justeret. Du kan gå videre til Trin 8-5.
Hvis de ikke overlapper, indikerer det, at den optiske sti fra det 2. spejl til det 3. spejl er fejljusteret, og det 2. spejl skal justeres.
Godt eksempel:
Dårligt eksempel:
Trin 8-4 - Juster stien fra det 2. spejl til det 3. spejl:
Dette trin vil lære dig, hvordan du justerer stien fra det 2. spejl til det 3. spejl ved at justere skruerne på det 2. spejl.

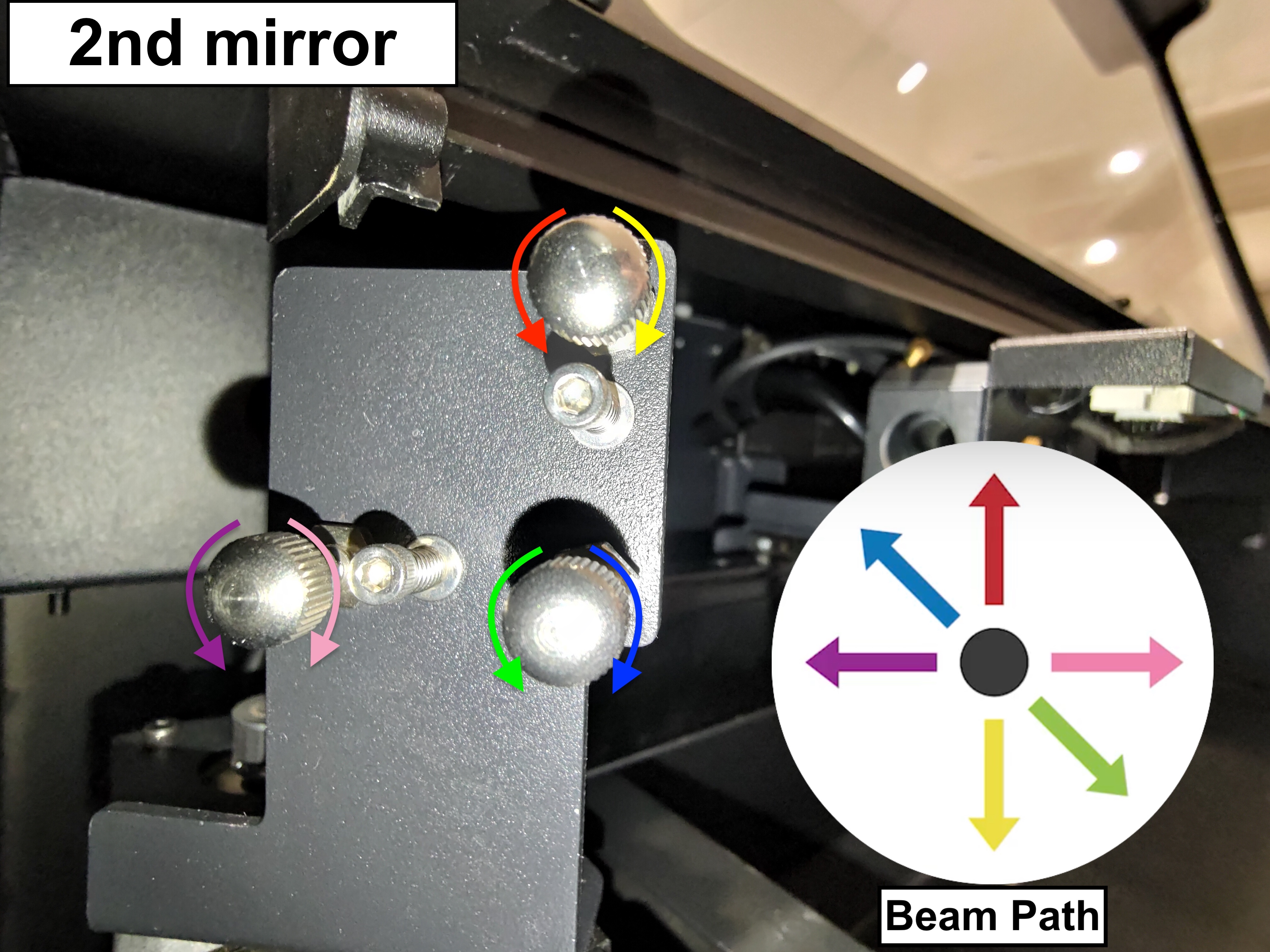

Der er tre skruer på det 2. spejl, og rotation af dem med eller mod uret vil ændre strålevejen, hvilket betyder den anden plets position vil ændre sig.
Bemærk venligst, at hver gang du justerer skruen, kan stien ændre sig. For at sikre nøjagtighed anbefales det at fjerne det gamle tape med de tidligere prikker og bruge et nyt to-lags tape for at bekræfte, om de nye prikker overlapper.
Trin 8-4-1 - Vælg den skrue, der skal justeres:

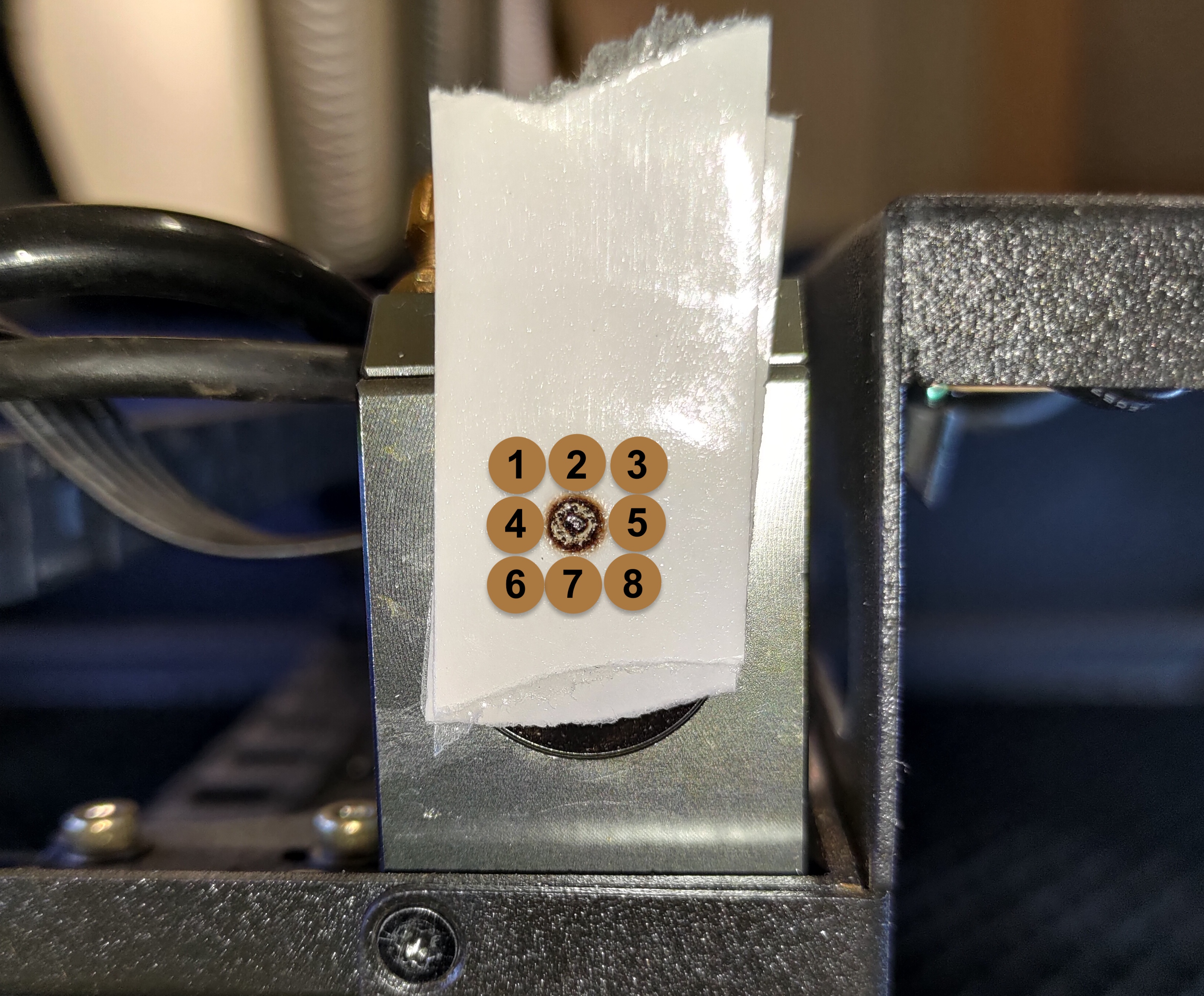

Bestem positionen af din anden plet, og vælg skruen og dens rotationsretning.
Se venligst billedet nedenfor, og find det nummer, der ligner din anden plets position:

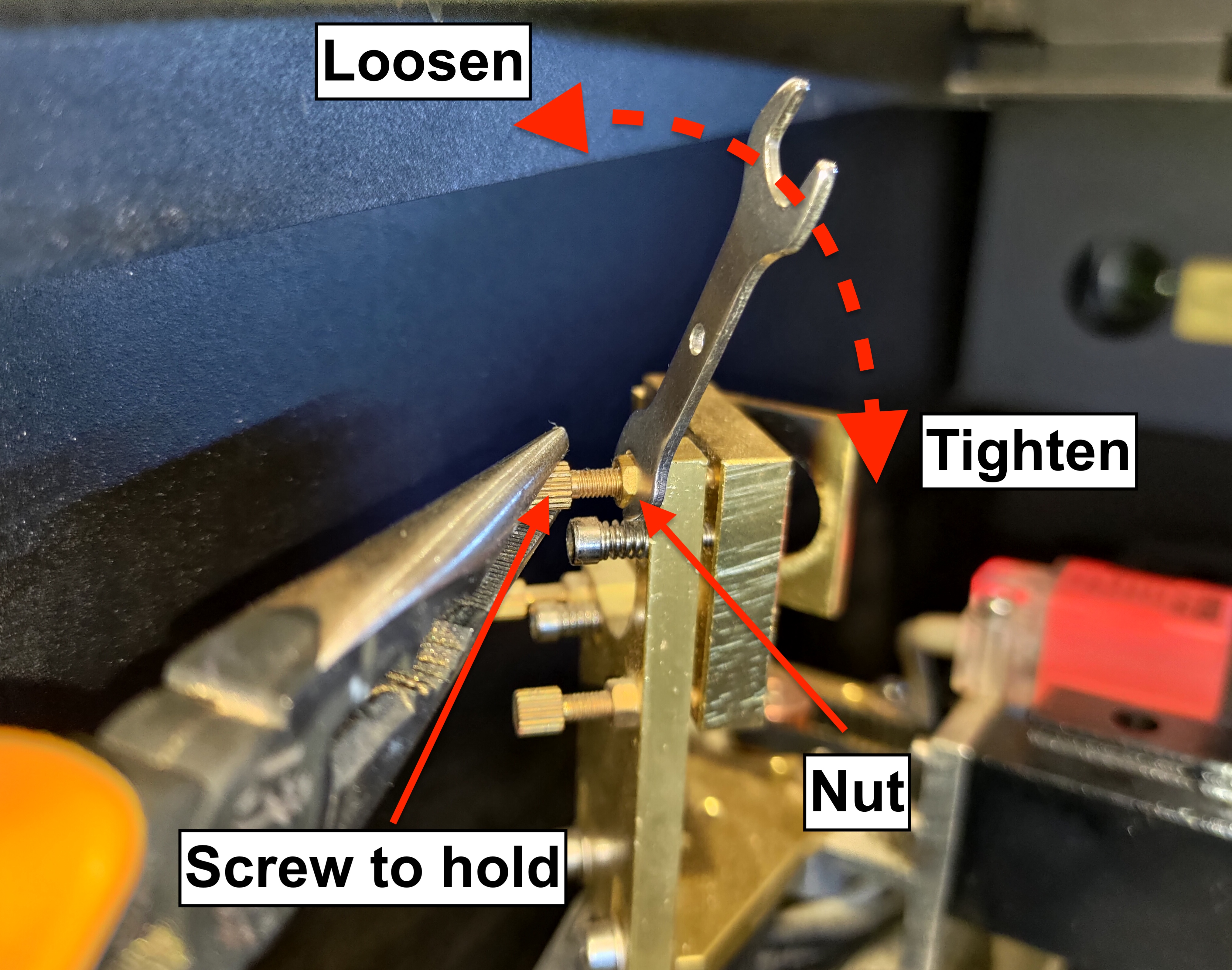

Før du justerer skruen, skal du lære, hvordan du løsner møtrikken korrekt:

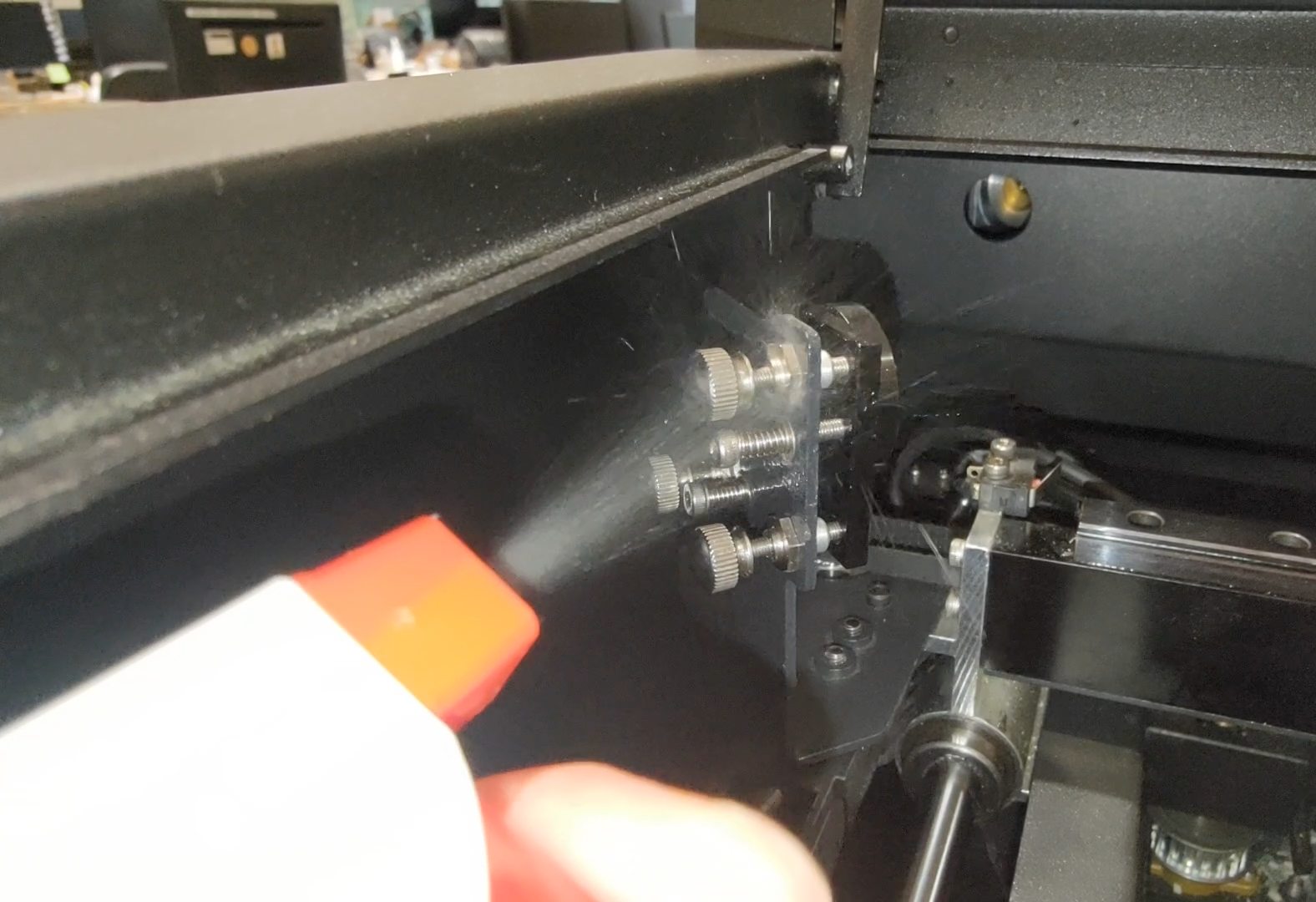

- Først skal du sprøjte alkohol på møtrikkerne for at smelte gelen eller limen og vente et par sekunder.
- Brug derefter tangen til at holde skruen, og løsn møtrikken med dobbelthovedskruenøglen med dreje den mod uret.
For #1:
Den anden plet skal gå ned til højre for at overlappe den første plet
Den nederste højre skrue skal drejes mod uret.
Se venligst billedet nedenfor.
For #2:
Den anden plet skal gå lige ned for at overlappe den første plet.
Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.

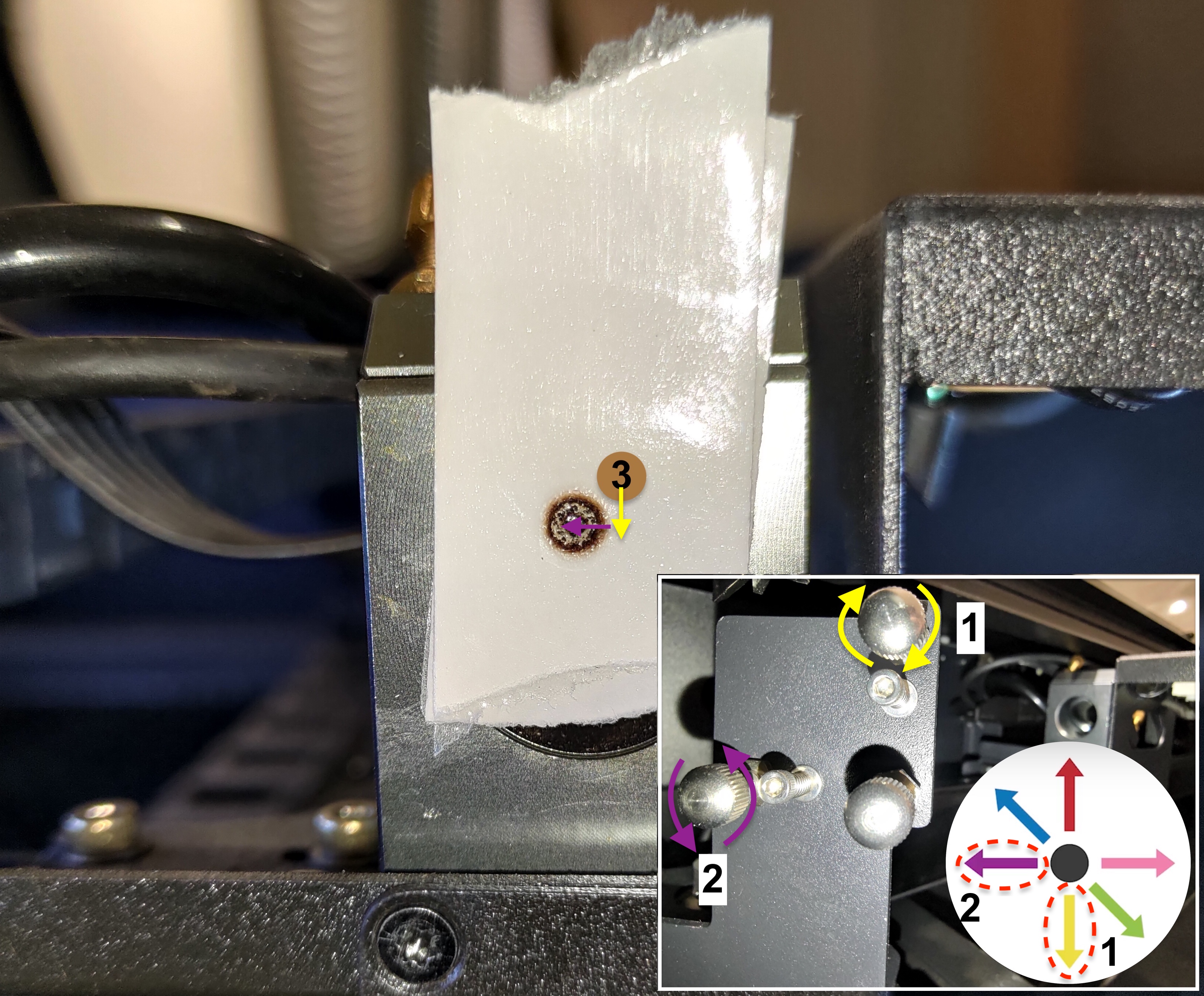

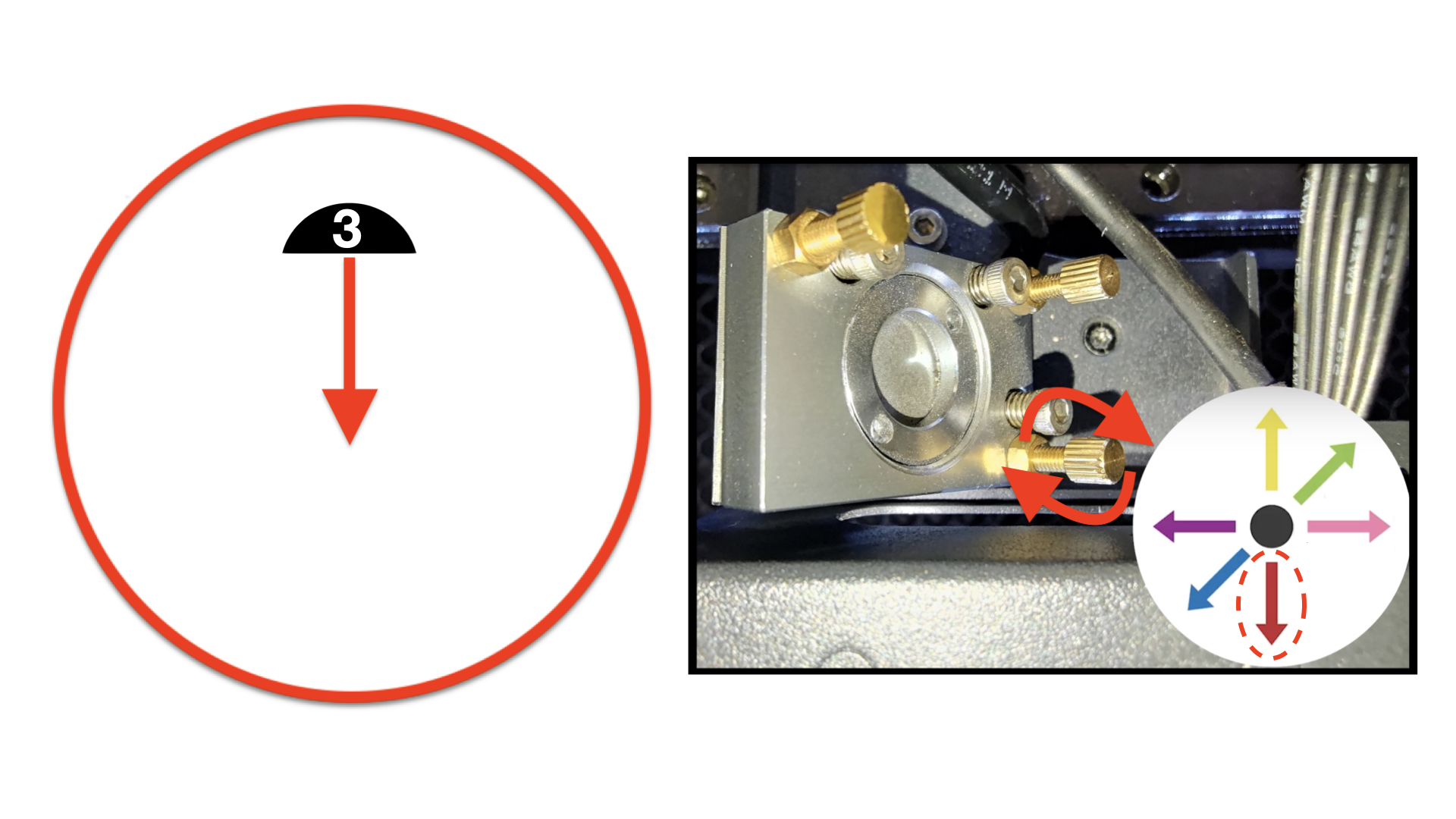

For #3:
Den anden plet skal først gå ned og derefter gå til venstre for at overlappe den første plet.
Den øverste højre skrue skal drejes med uret for at få prikken til at gå ned.
Den nederste venstre skrue skal drejes mod uret for at få prikken til at gå til venstre.
Se venligst billedet nedenfor.
For #4:
Den anden prik skal gå til højre for at overlappe den første prik.
Den nederste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.

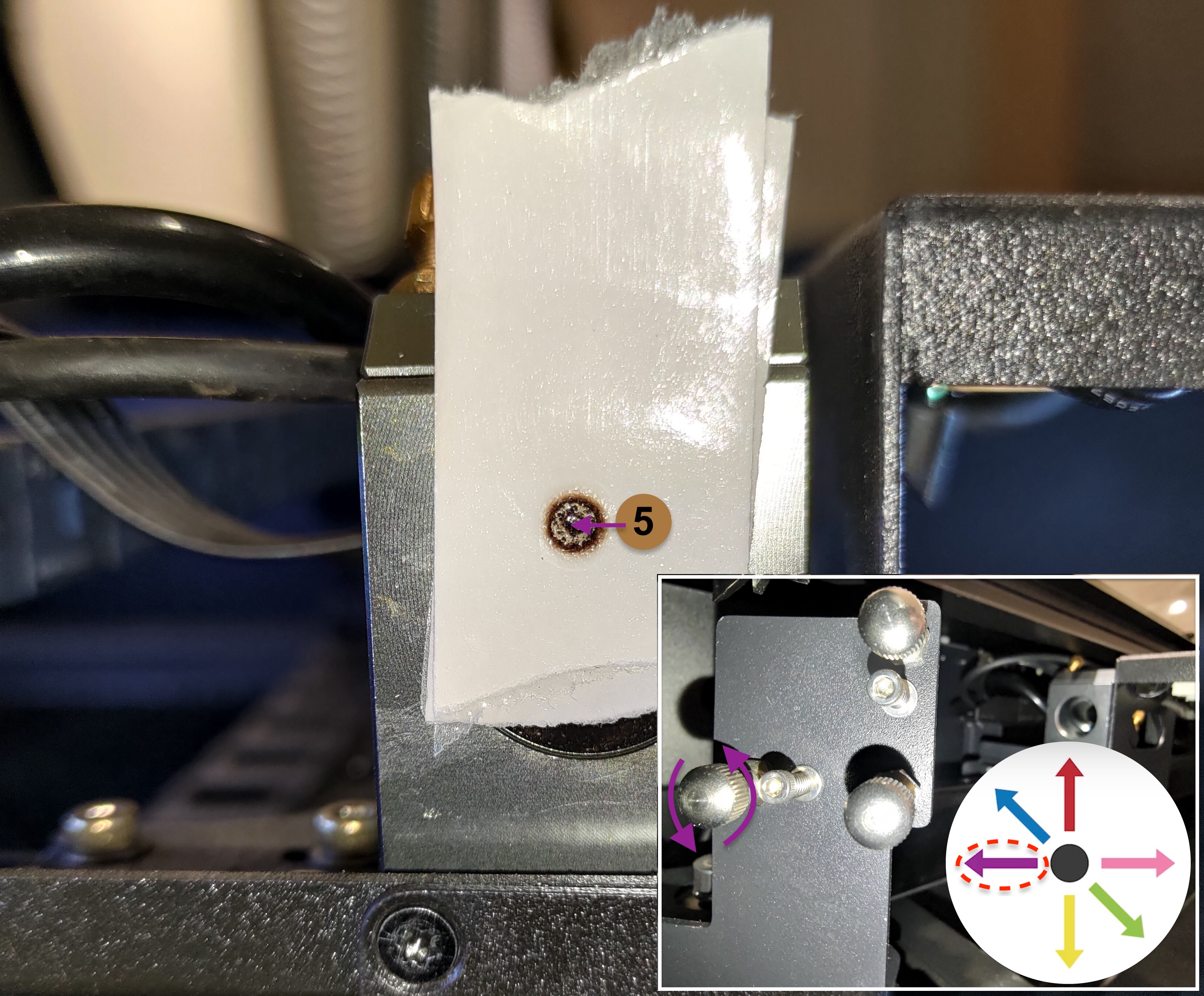

For #5:
Den anden prik skal gå til venstre for at overlappe den første prik.
Skruen nederst til venstre skal drejes mod uret.
Se venligst billedet nedenfor.

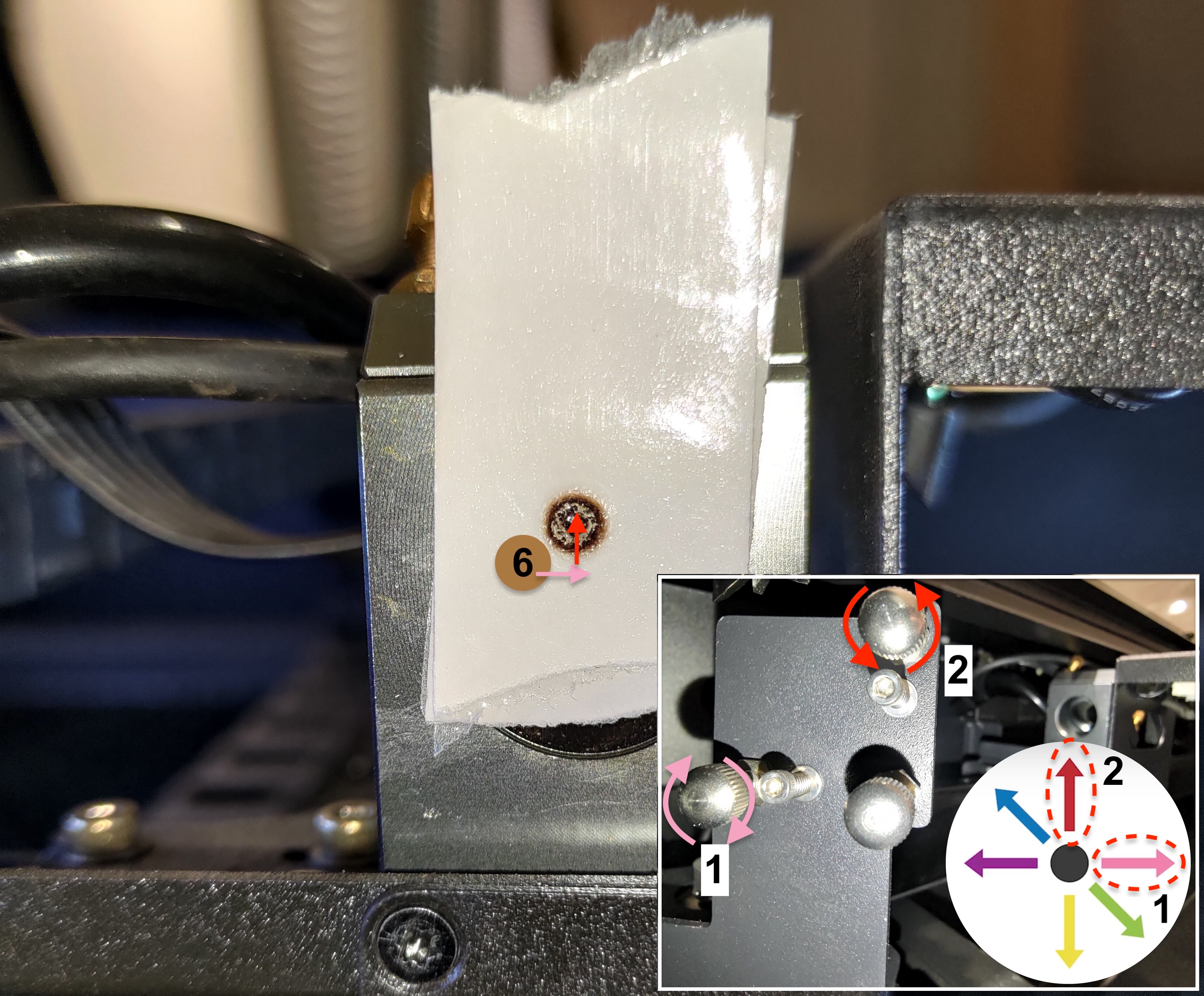

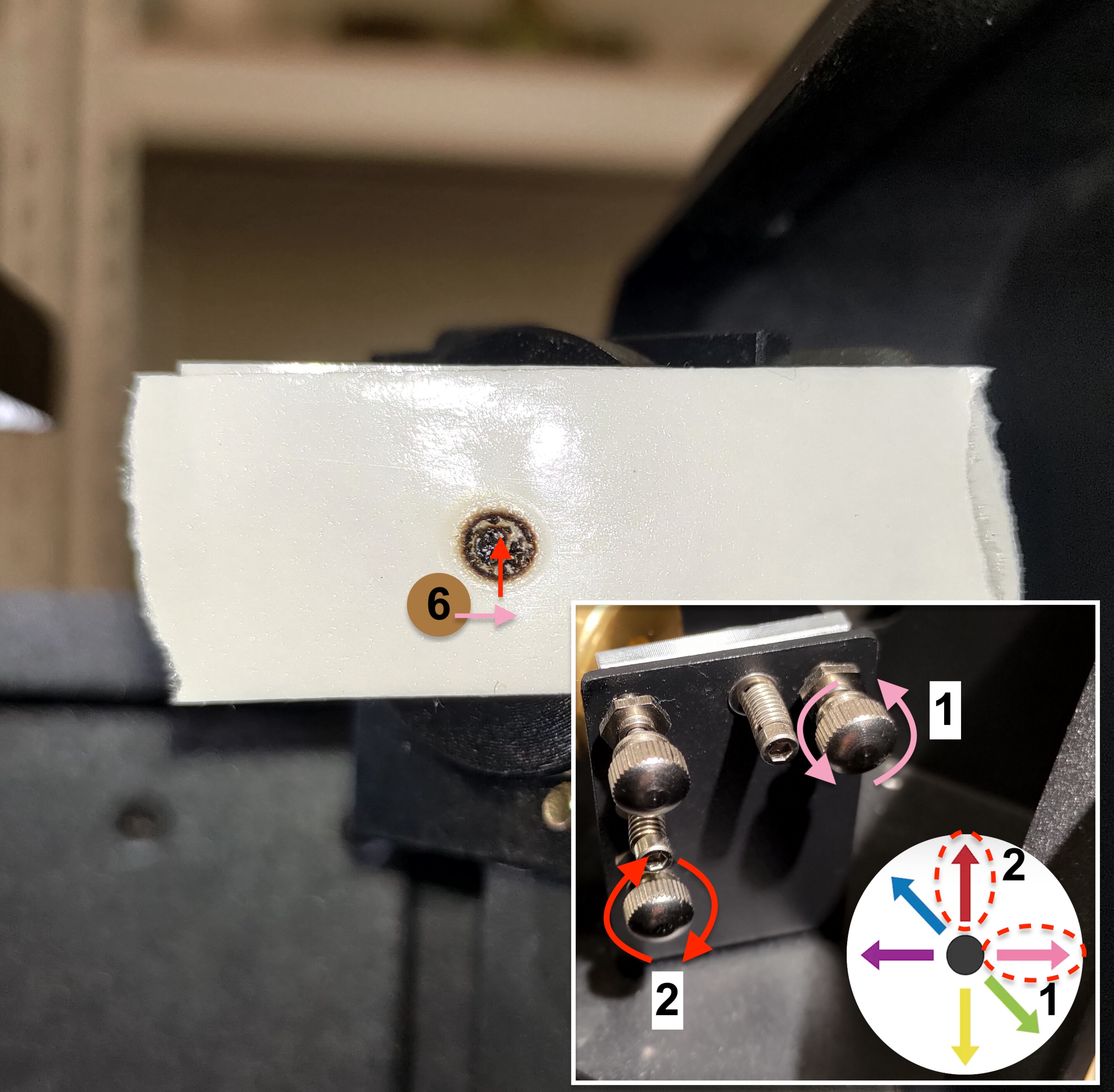

For #6:
Den anden prik skal først gå til højre og derefter op for at overlappe den første prik.
Den nederste venstre skrue skal drejes med uret for at få prikken til at gå til højre.
Den øverste højre skrue skal drejes mod uret for at få prikken til at gå op.
Se venligst billedet nedenfor.

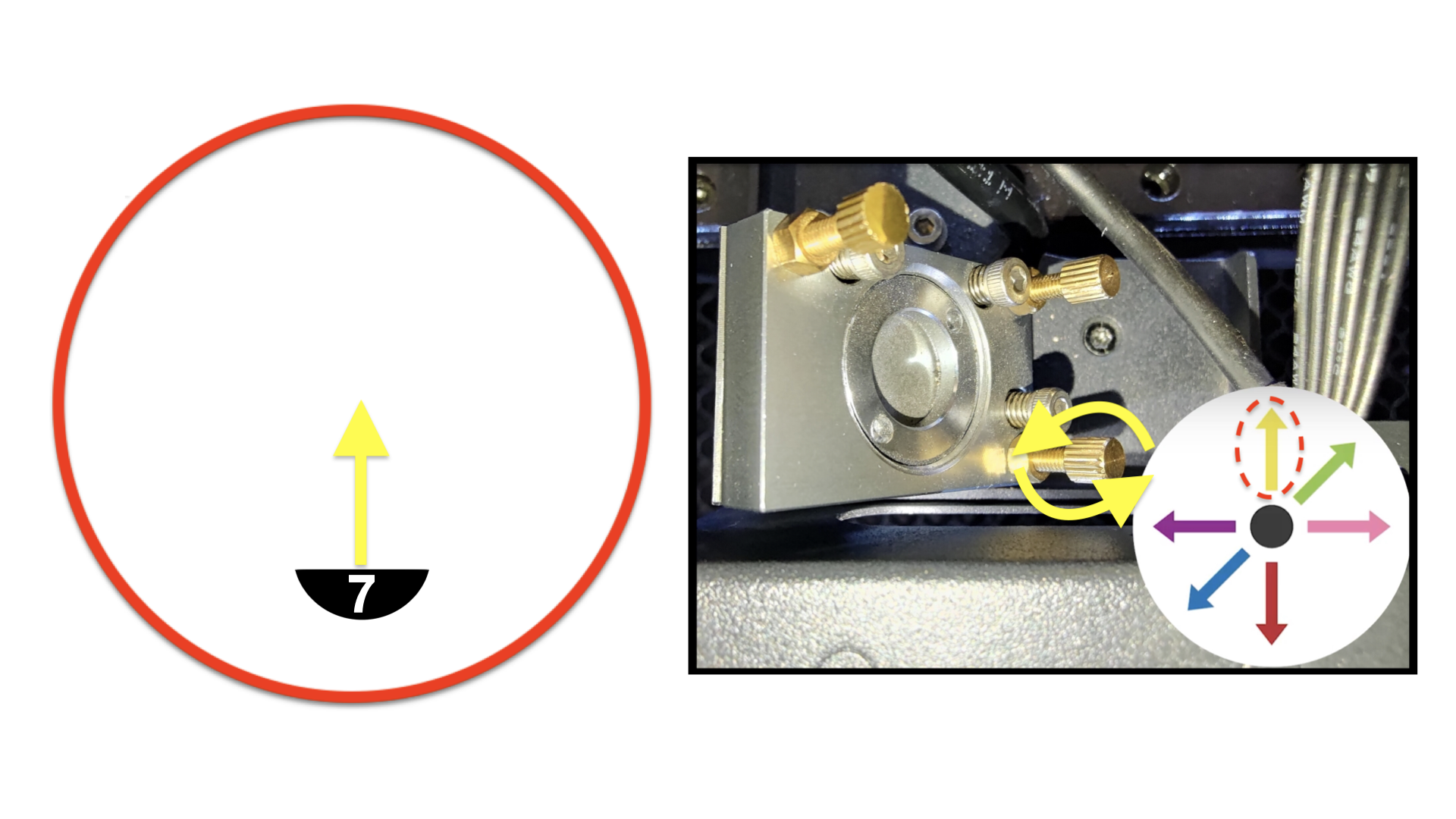

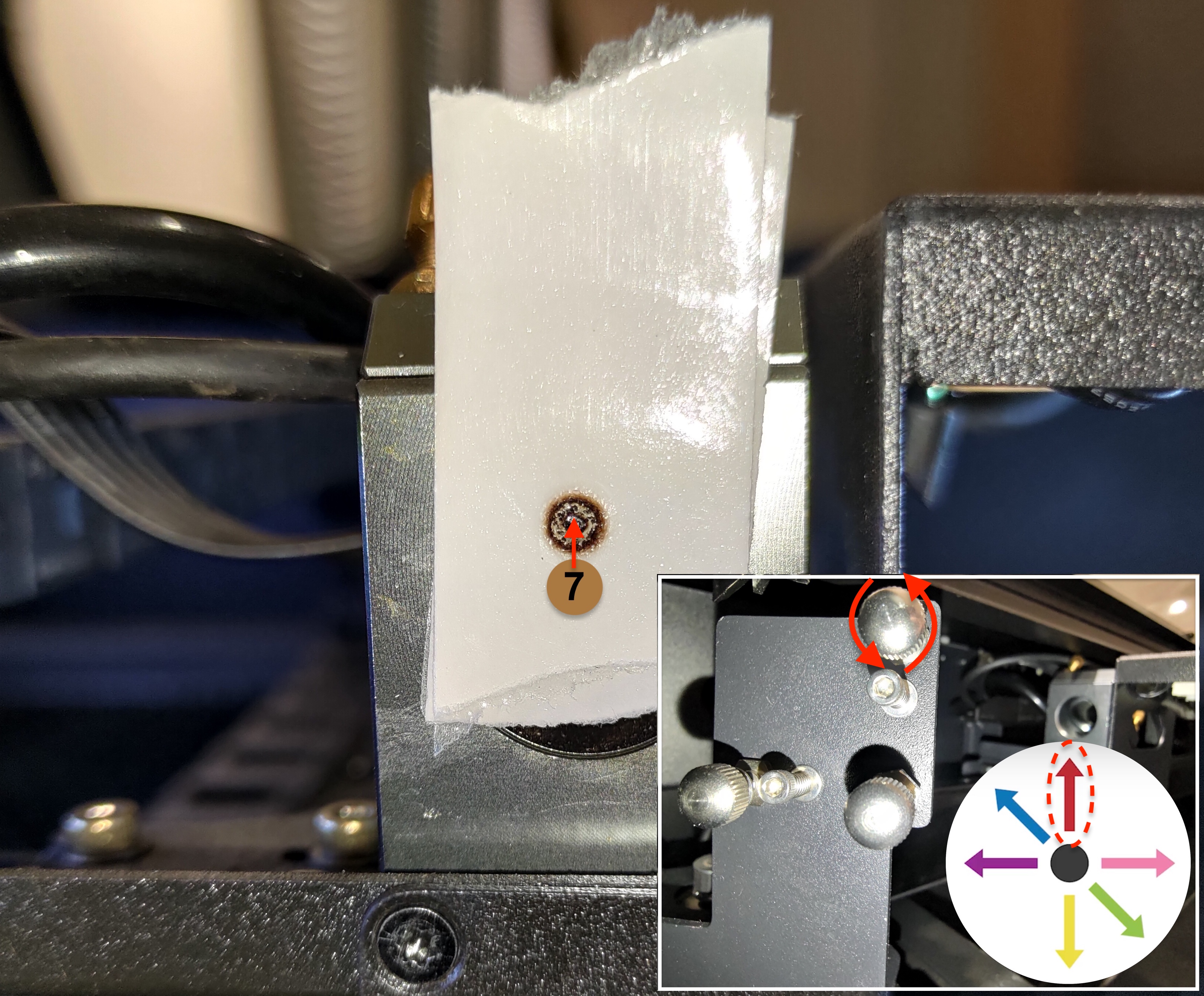

For #7:
Den anden prik skal gå lige op for at overlappe den første prik.
Den øverste højre skrue skal drejes mod uret. Se venligst billedet nedenfor.
For #8:
Den anden prik skal gå op til venstre for at overlappe den første prik
Den nederste højre skrue skal drejes med uret. Se venligst billedet nedenfor.
Trin 8-4-2 - Spænd møtrikken efter justering:
Venligst spænd møtrikken efter justering af skruen ved at dreje den med uret.

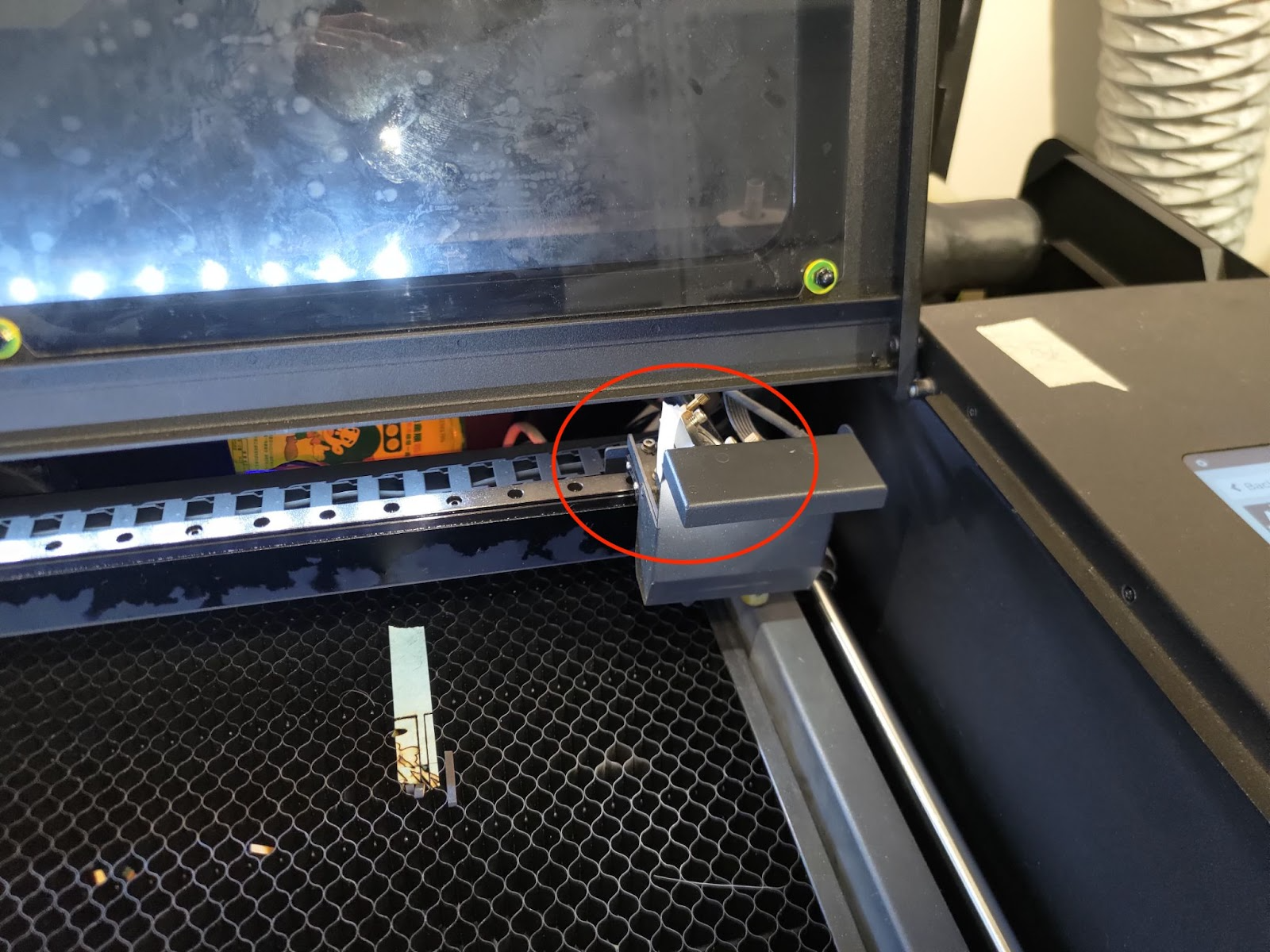

Trin 8-5 - Kontroller prikkens position ved indgangen til det 3. spejl

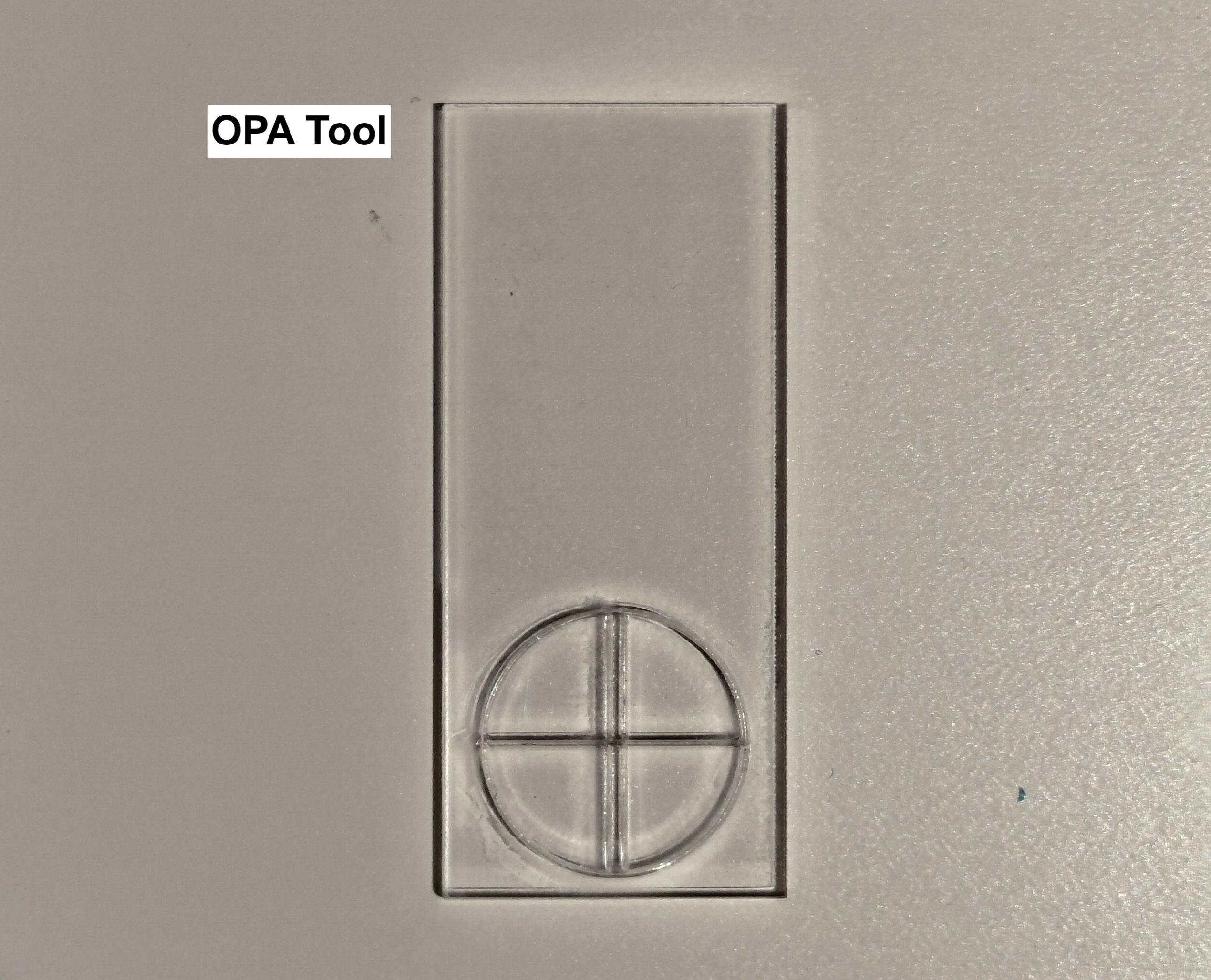

Hvis din sti fra det 2. til det 3. spejl er justeret, skal du bruge OPA-værktøjet til at kontrollere, om prikken er i midten af indgangen til det 3. spejl.
Brug venligst link til at downloade filen og bruge en 3 mm gennemsigtig akryl til at gravere og skære.

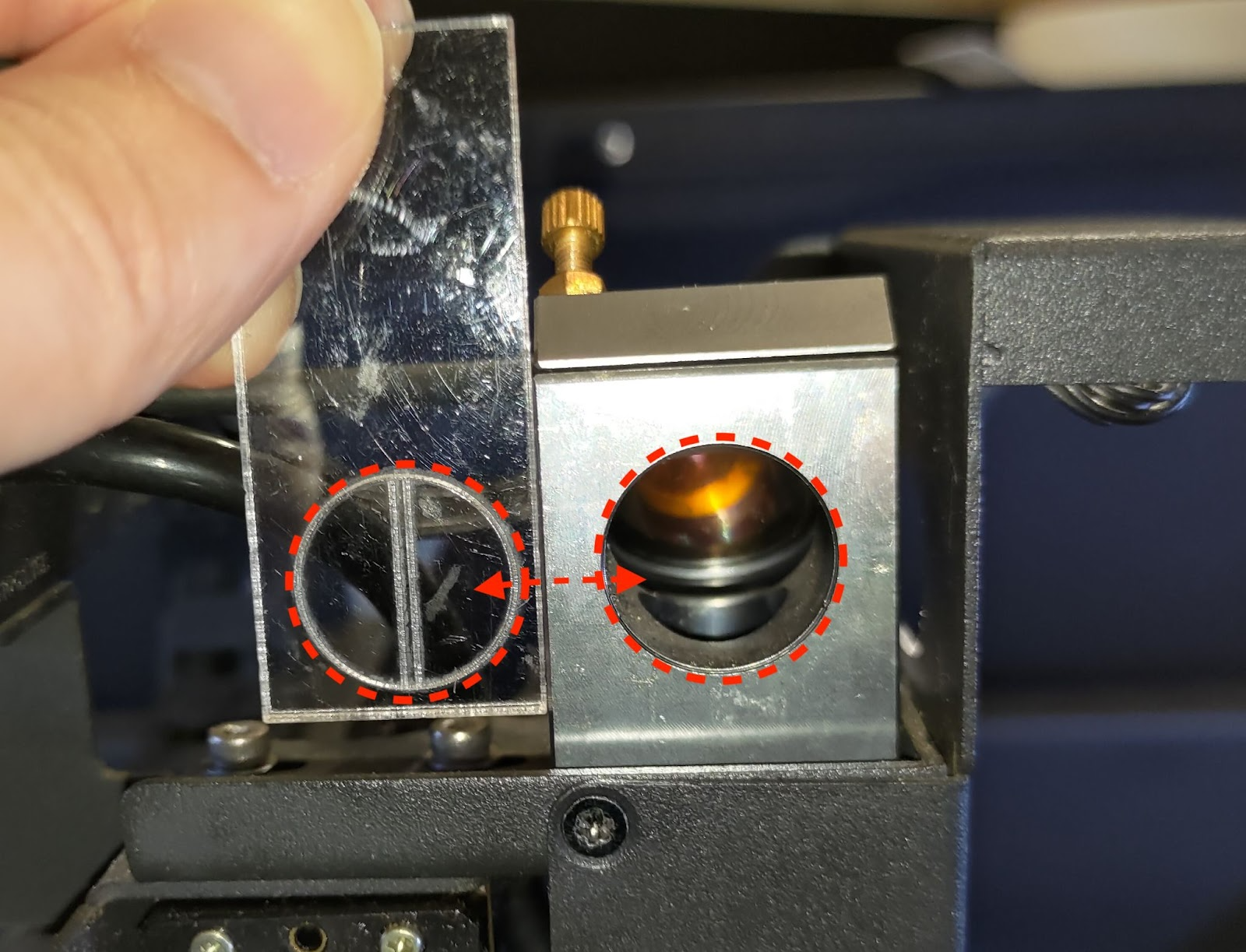

Værktøjets cirkel vil matche indgangen som på billedet nedenfor.
Hvis din maskine ikke kan skære igennem noget område af sengen, skal du lave et midlertidigt værktøj.

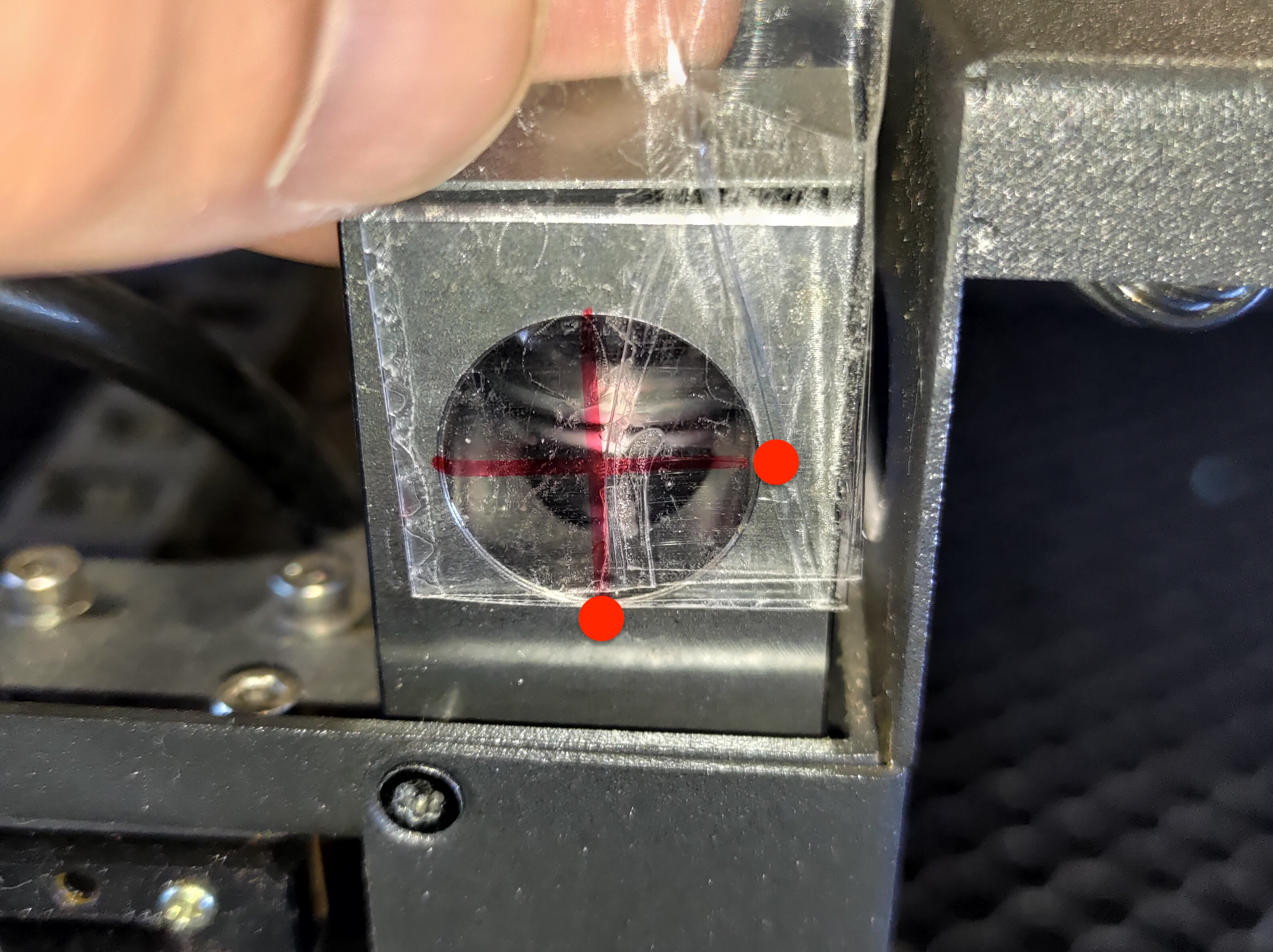

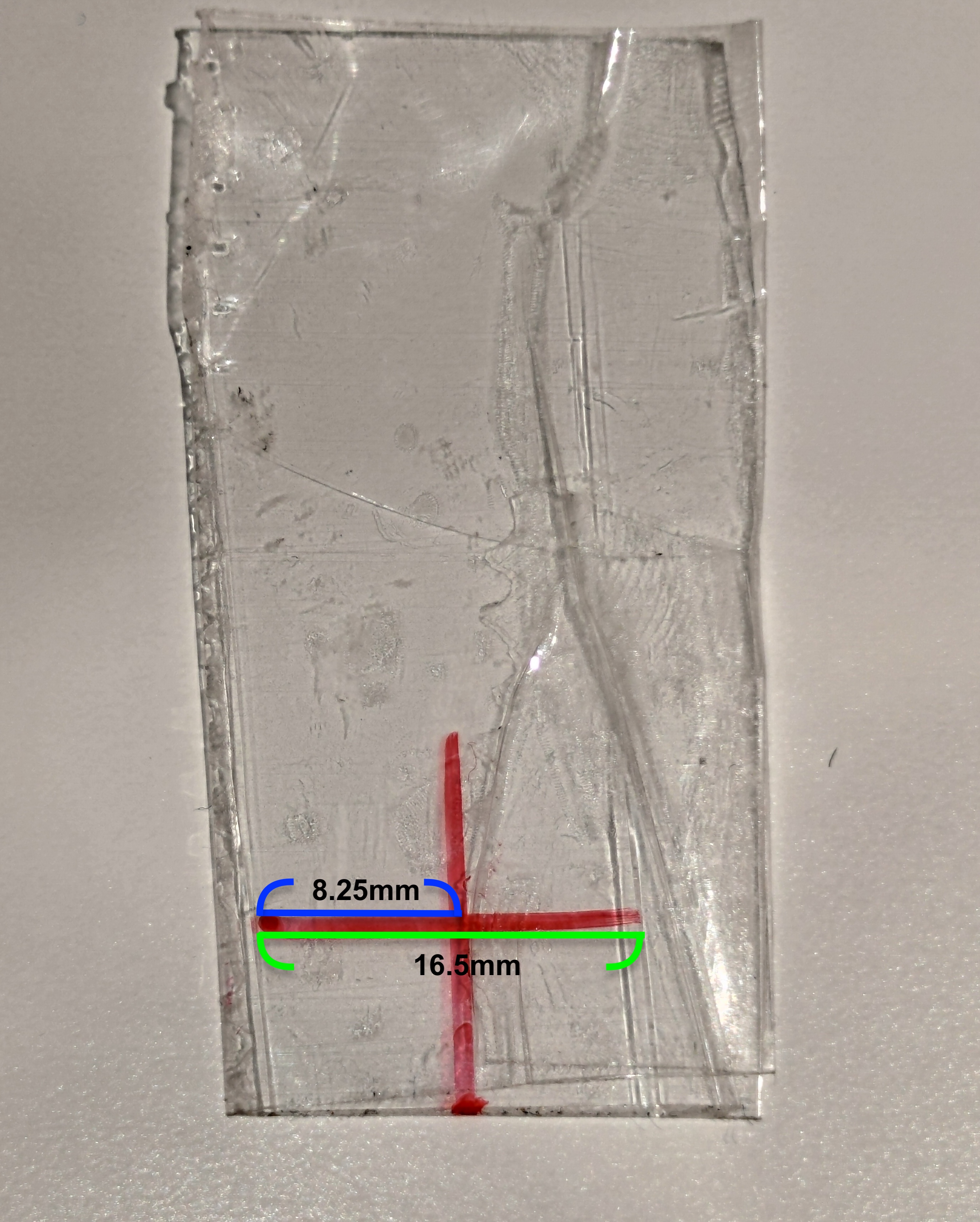

Brug venligst et stykke gennemsigtigt tape og fold det for at lukke den klæbende del.

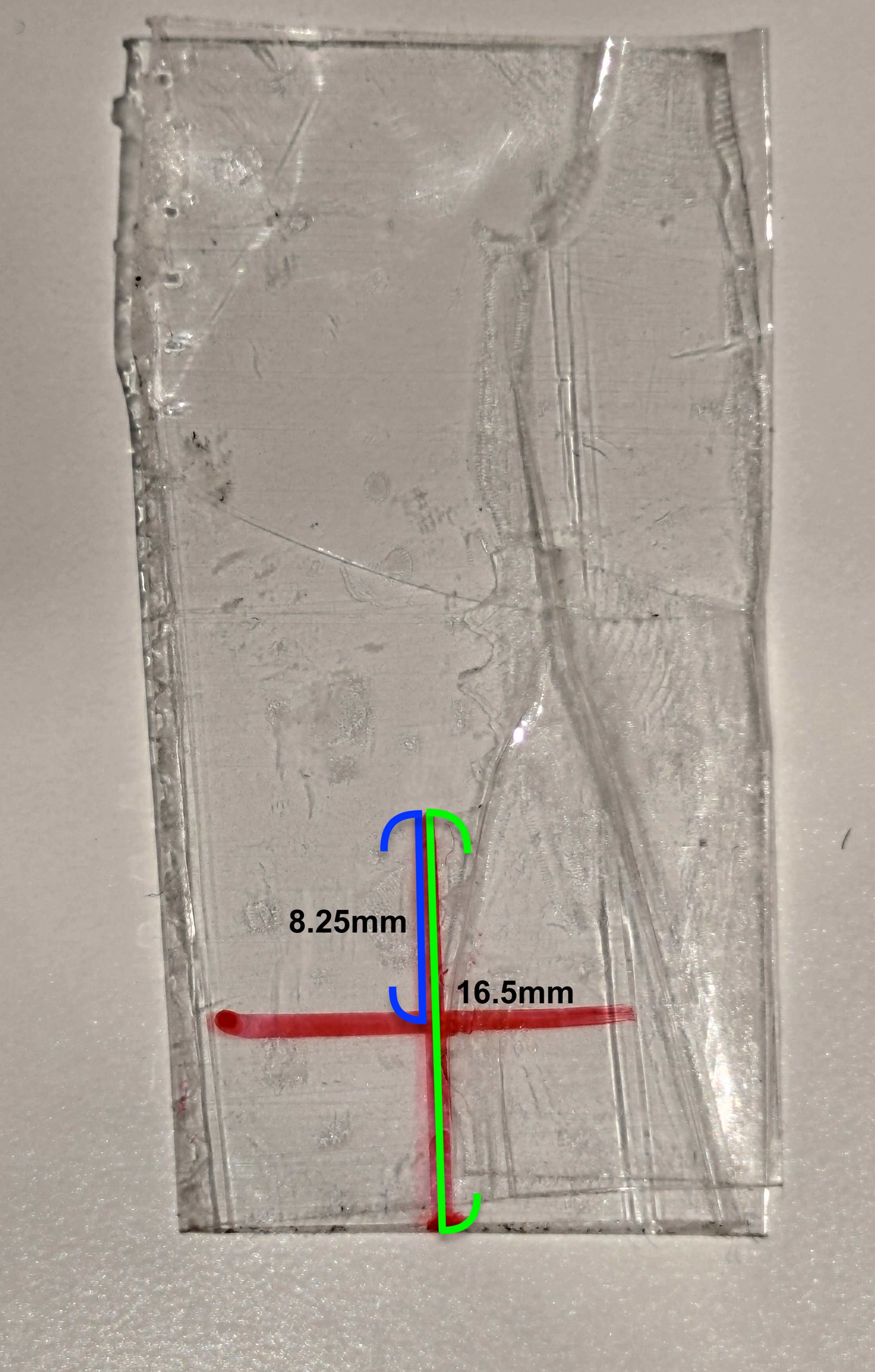

Tegn to linjer som på billederne nedenfor:
Midten af linjerne på tapen vil være midten af den runde indgang.
(Forslag om at markere to mærker som de røde punkter på billedet nedenfor for at justere linjerne på tapen.)
Trin 8-5-1 - Lav prikken:

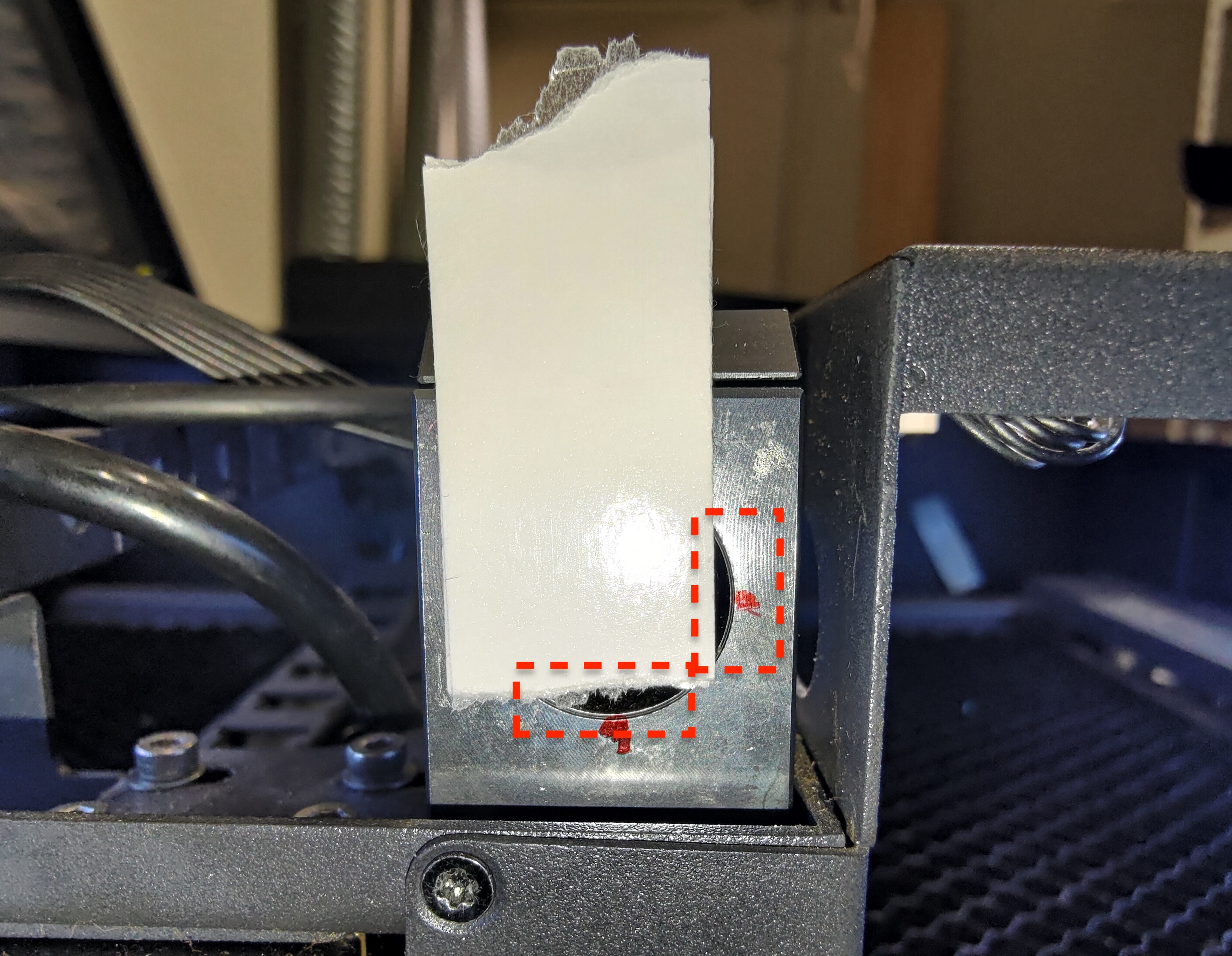

Placer et 2-lags tape på indgangen til det 3. spejl.
Dæk ikke cirklen (indgangen) helt, lad en lille smule være ude for at justere positionen af OPA-værktøjet.
Flyt hovedet til midten af sengen, og lav 5 pulser.

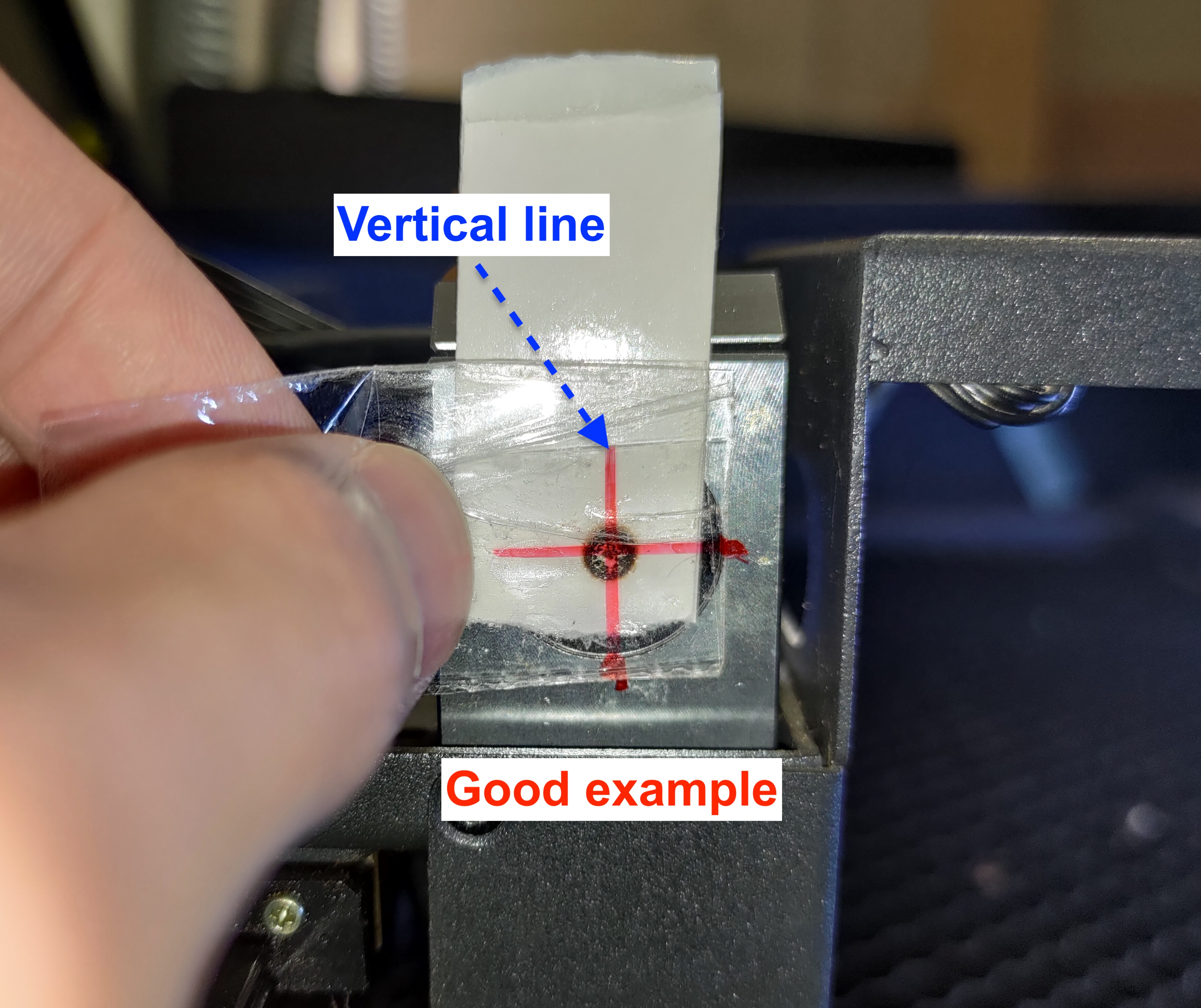

Trin 8-5-2 - Kontroller den lodrette linje med værktøjet:
Brug værktøjet til at kontrollere, om prikken er i midten lodret.

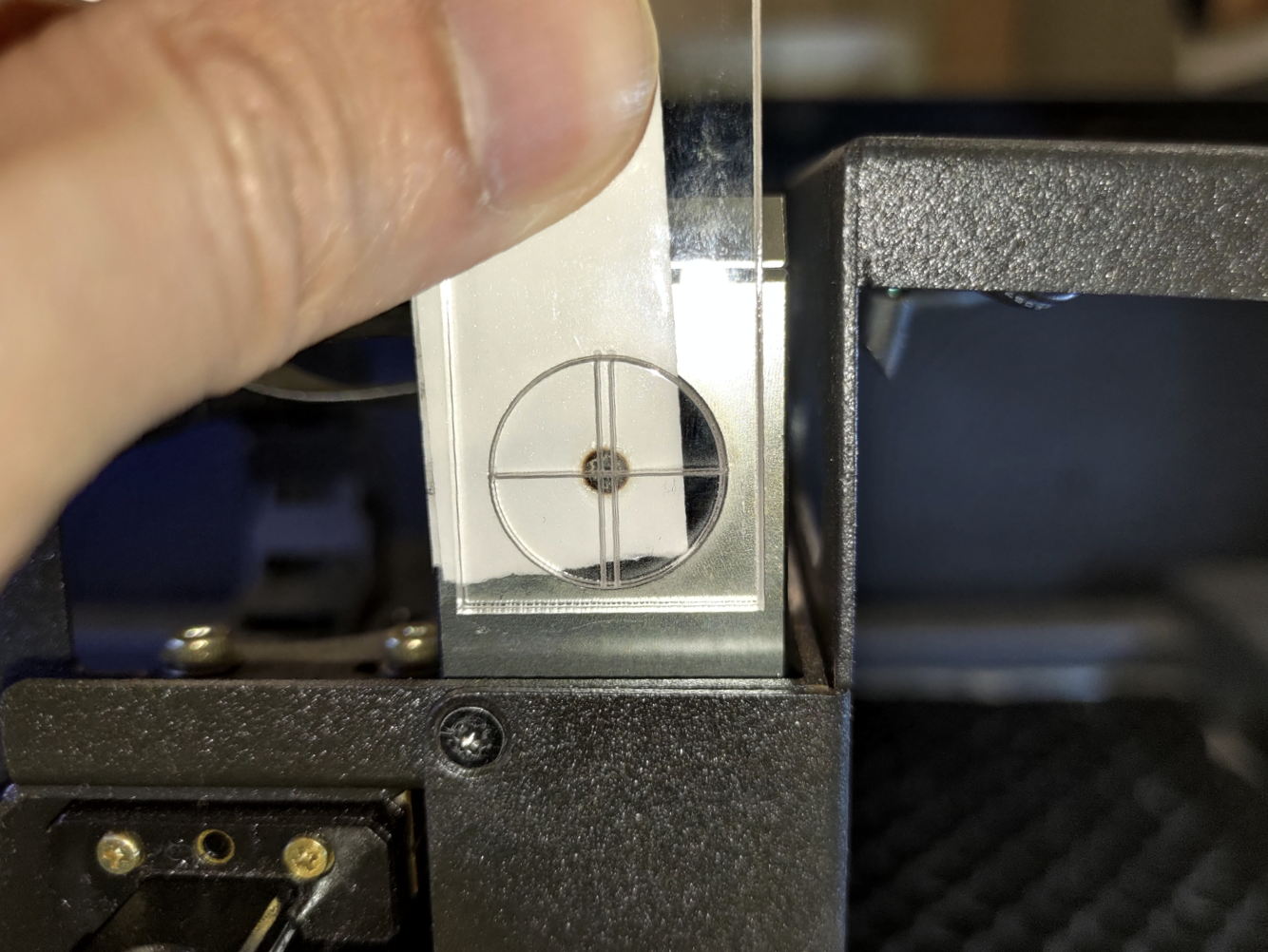

For akrylværktøj:
For tapeværktøj:
- Hvis din prik er i midten, skal du gå videre til trin 8-5-3.
- Hvis din prik ikke er i midten, bedes du se instruktionen om hvordan man justerer positionen af laserhovedet nedenfor.

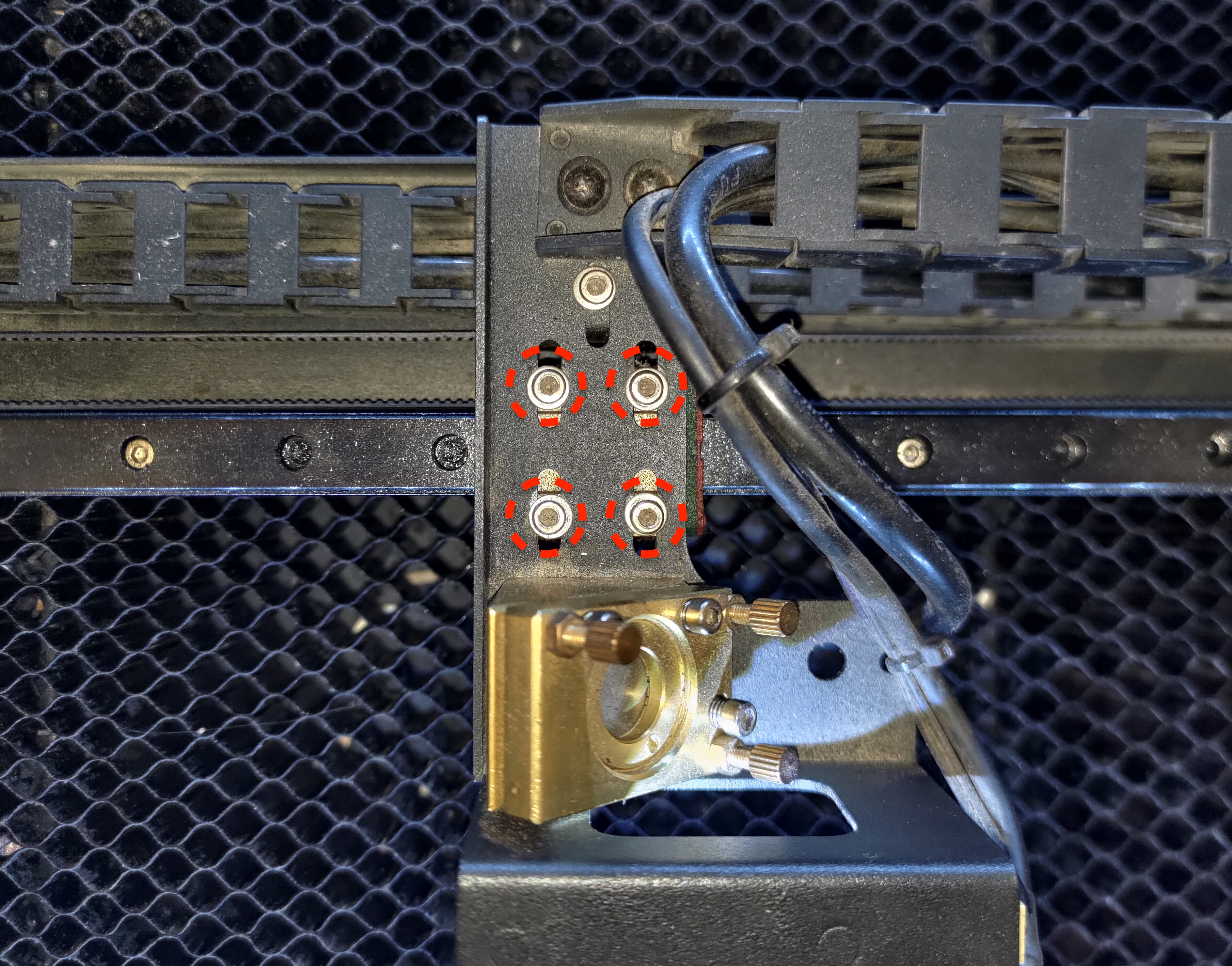

Løsn forsigtigt disse 4 skruer:

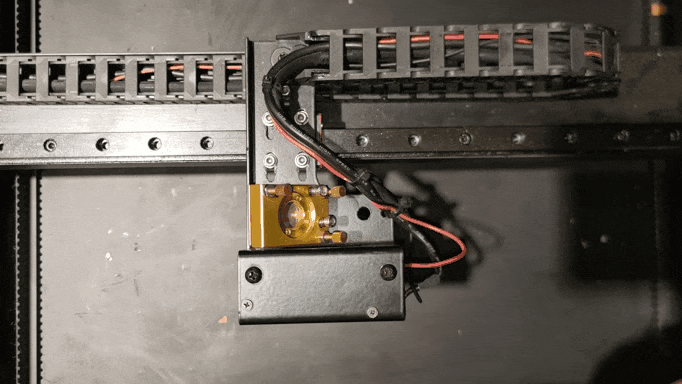

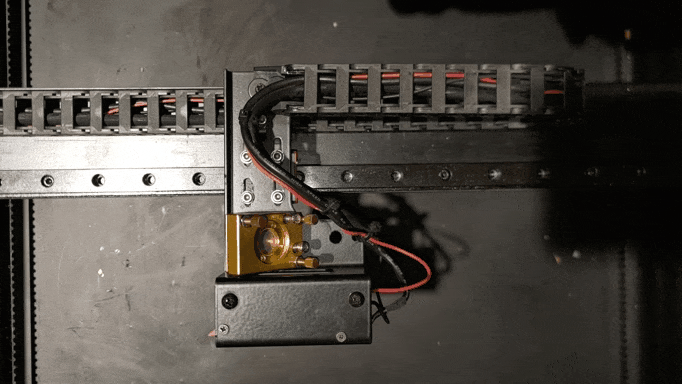

Efter at have løsnet skruerne, kan hovedet nu skubbes ind eller skubbes ud.
- Skub ud:
- Skub ind:
Efter at have flyttet hovedet, skal du skrue skruerne tilbage, og kamerakalibreringen skal udføres.

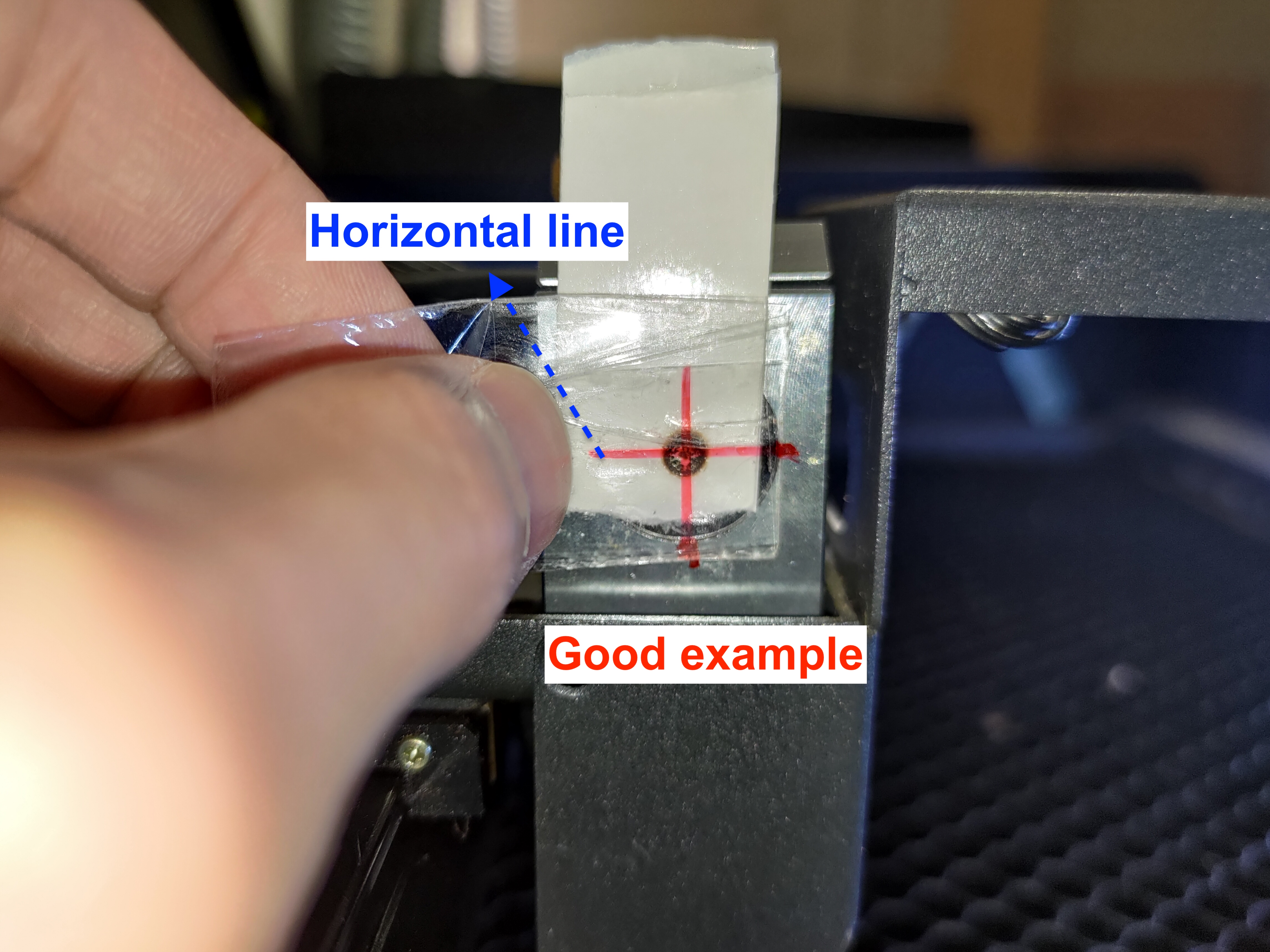

Trin 8-5-3 - Kontroller den vandrette linje med værktøjet:
Efter at have kontrolleret den lodrette linje, skal du bruge værktøjet til at kontrollere den vandrette linje, hvor prikken skal være i midten eller lidt over linjen vil også blive accepteret.

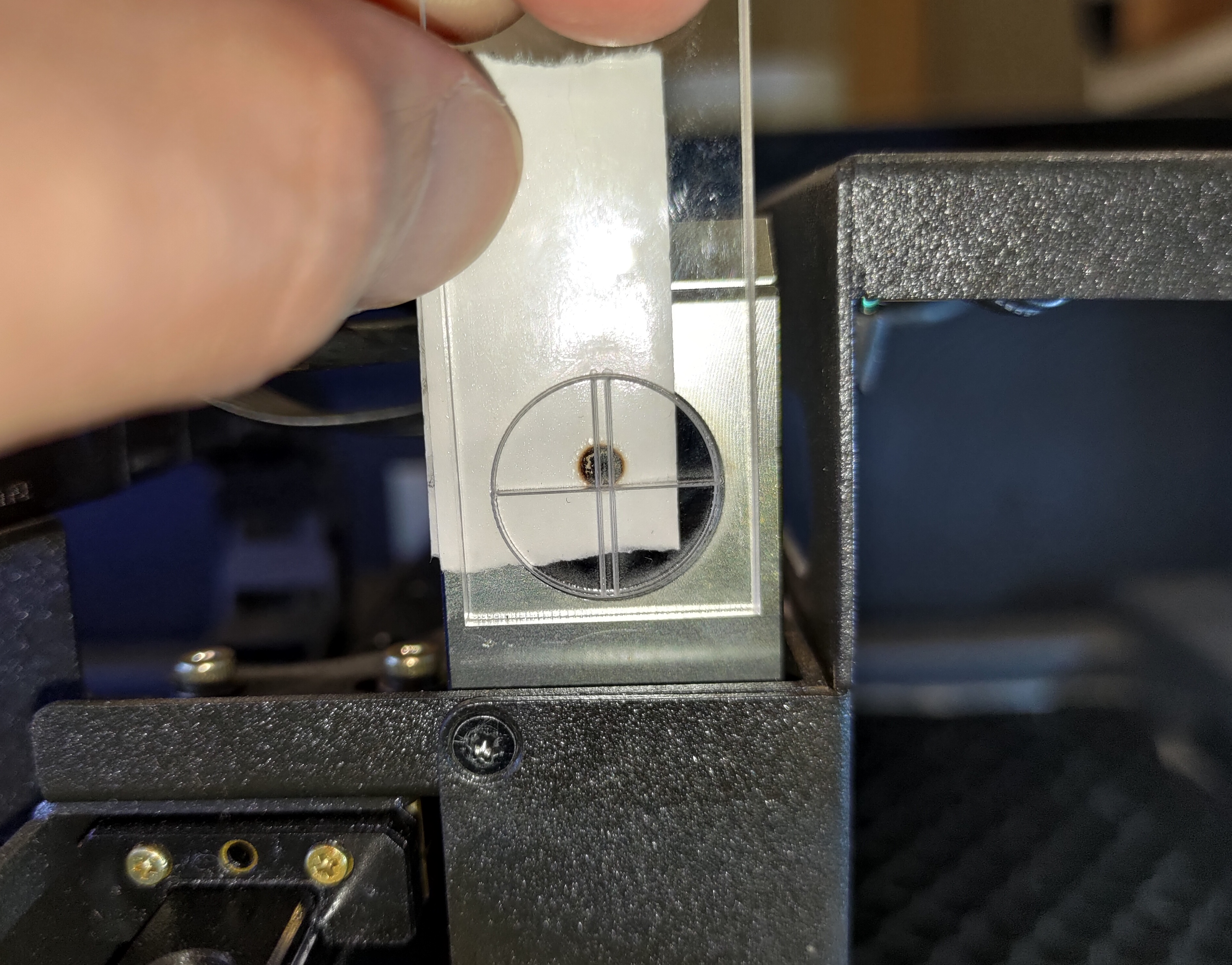

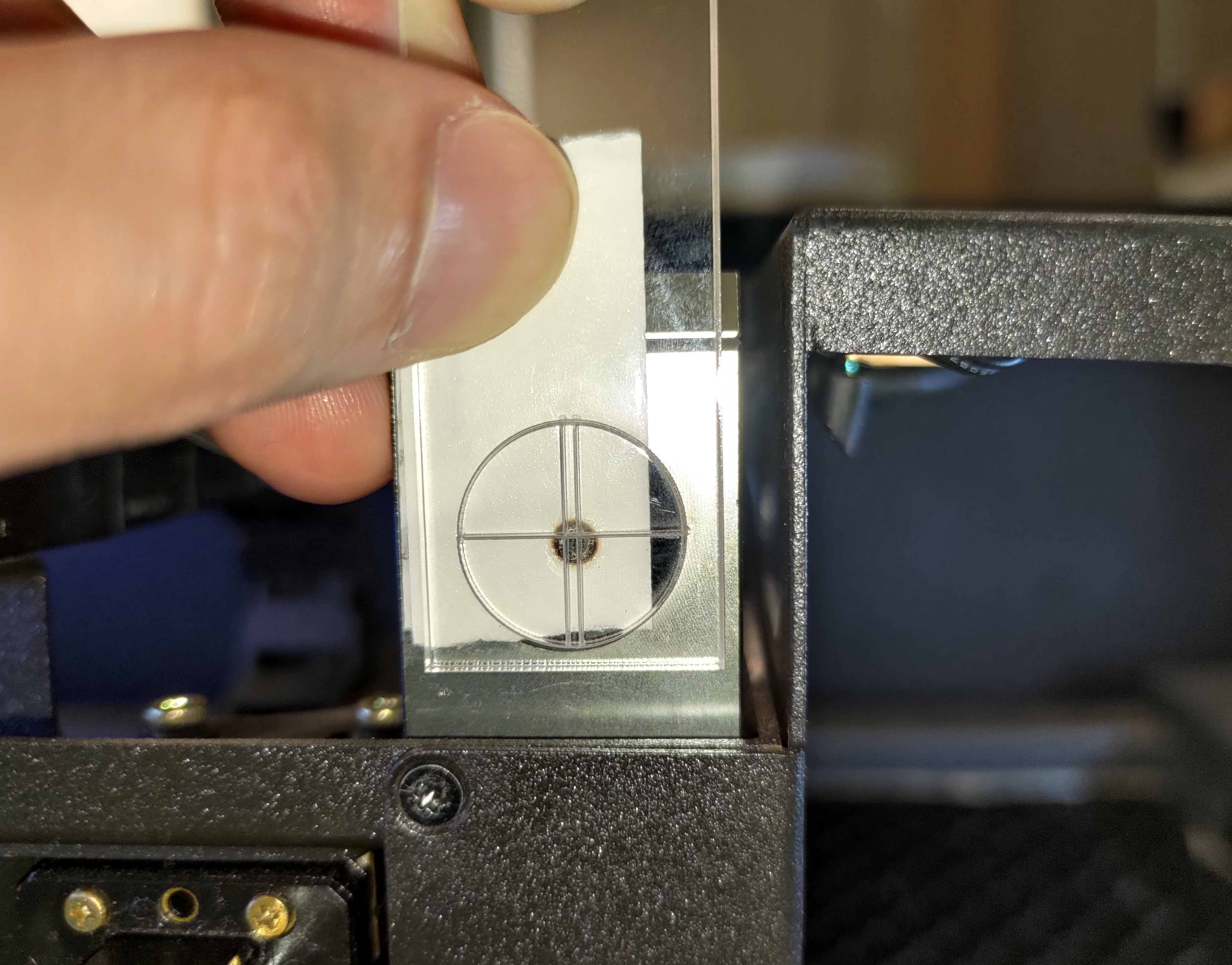

Akrylværktøj - Perfekt eksempel:
Akrylværktøj - Acceptabelt eksempel:

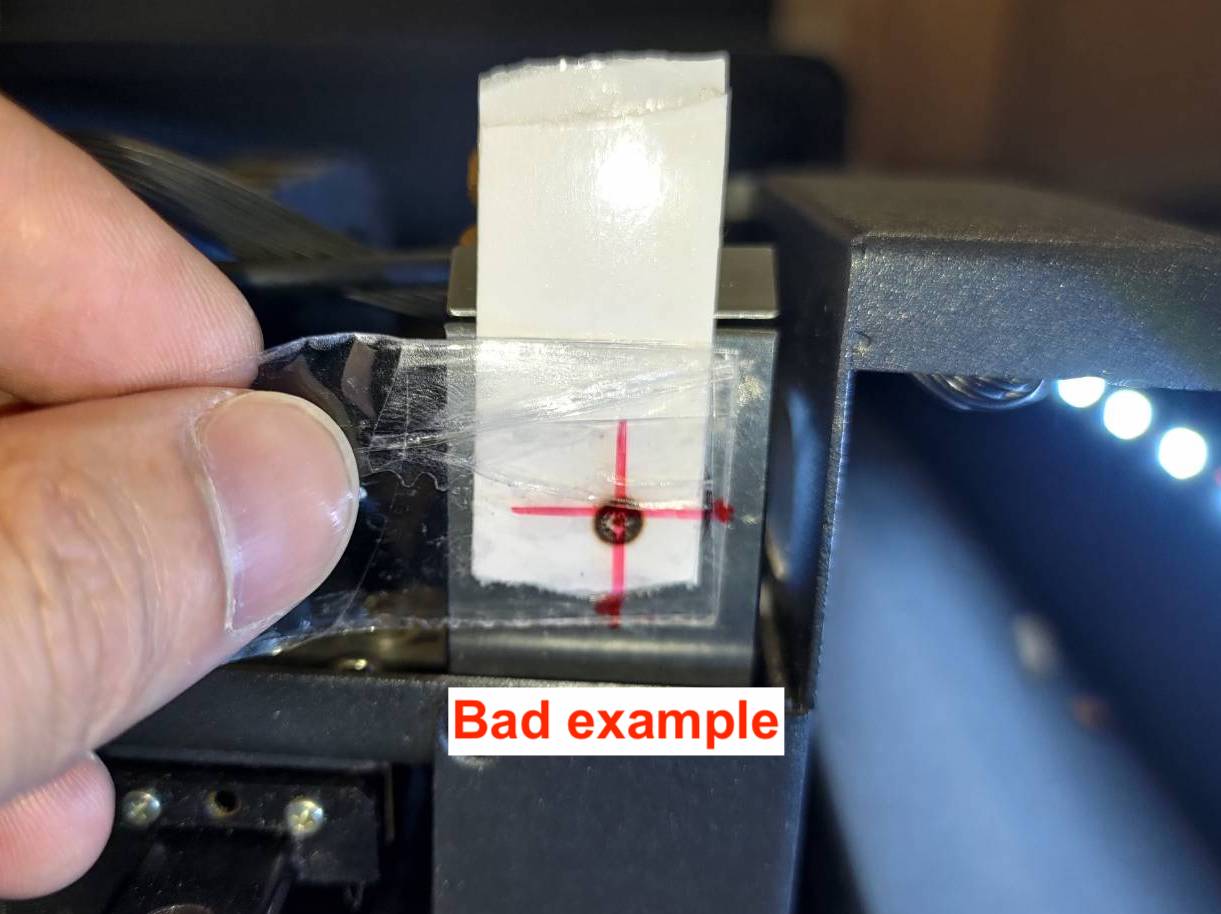

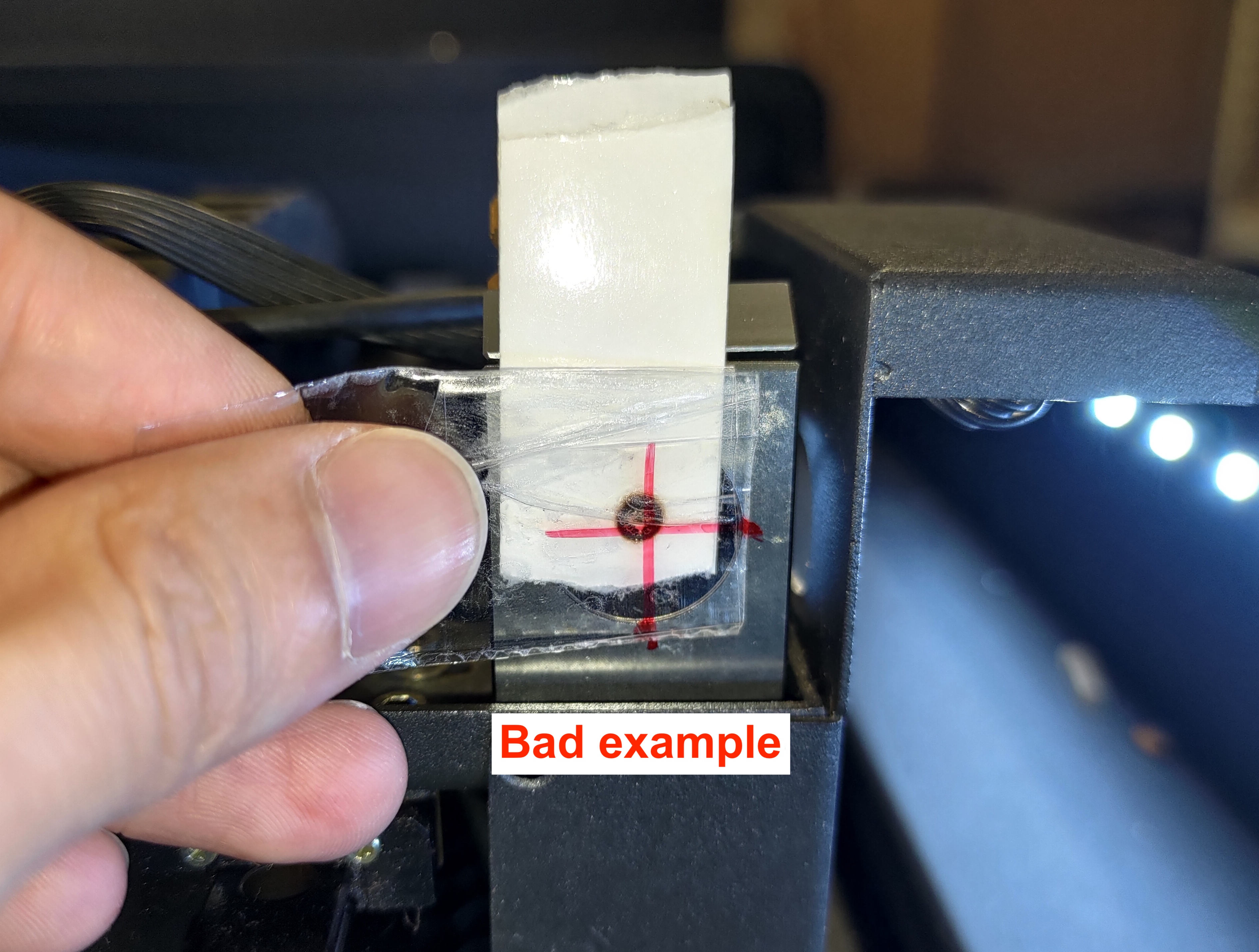

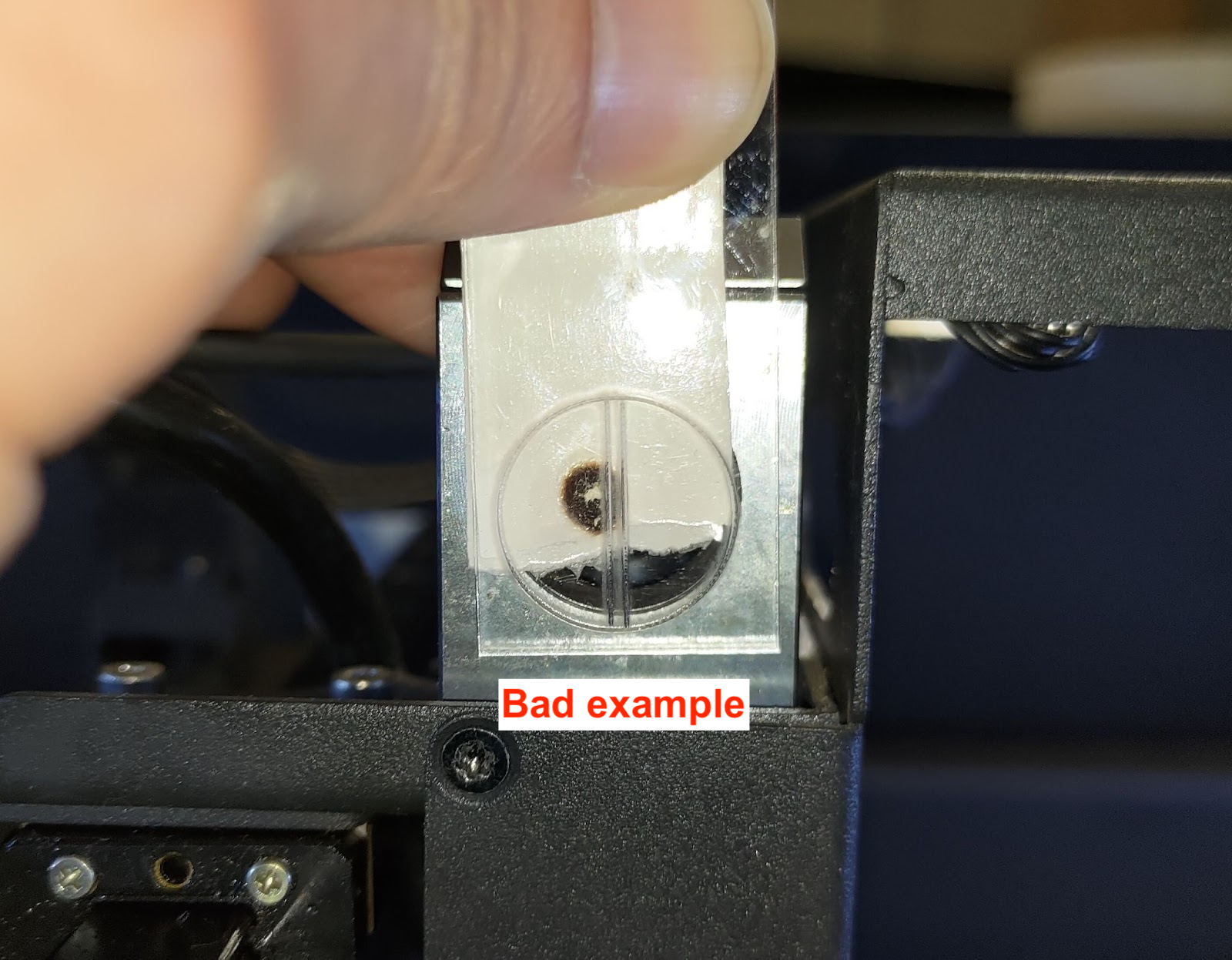

Akrylværktøj - Dårligt eksempel:
For tapeværktøj:
Hvis din prik er under den vandrette linje, bedes du kontakte din lokale forhandler og angive, at din prik er under den vandrette linje.
Trin 8-6 - Indsaml det 3. spejltape:
Placer et to-lags tape på det 3. spejl, og flyt hovedet til midterste venstre position.
Lav 3 pulser for at lave den første prik.
Behold det samme tape på det 3. spejl, og flyt hovedet til midterste højre position.
Lav 3 pulser for at lave den anden prik.

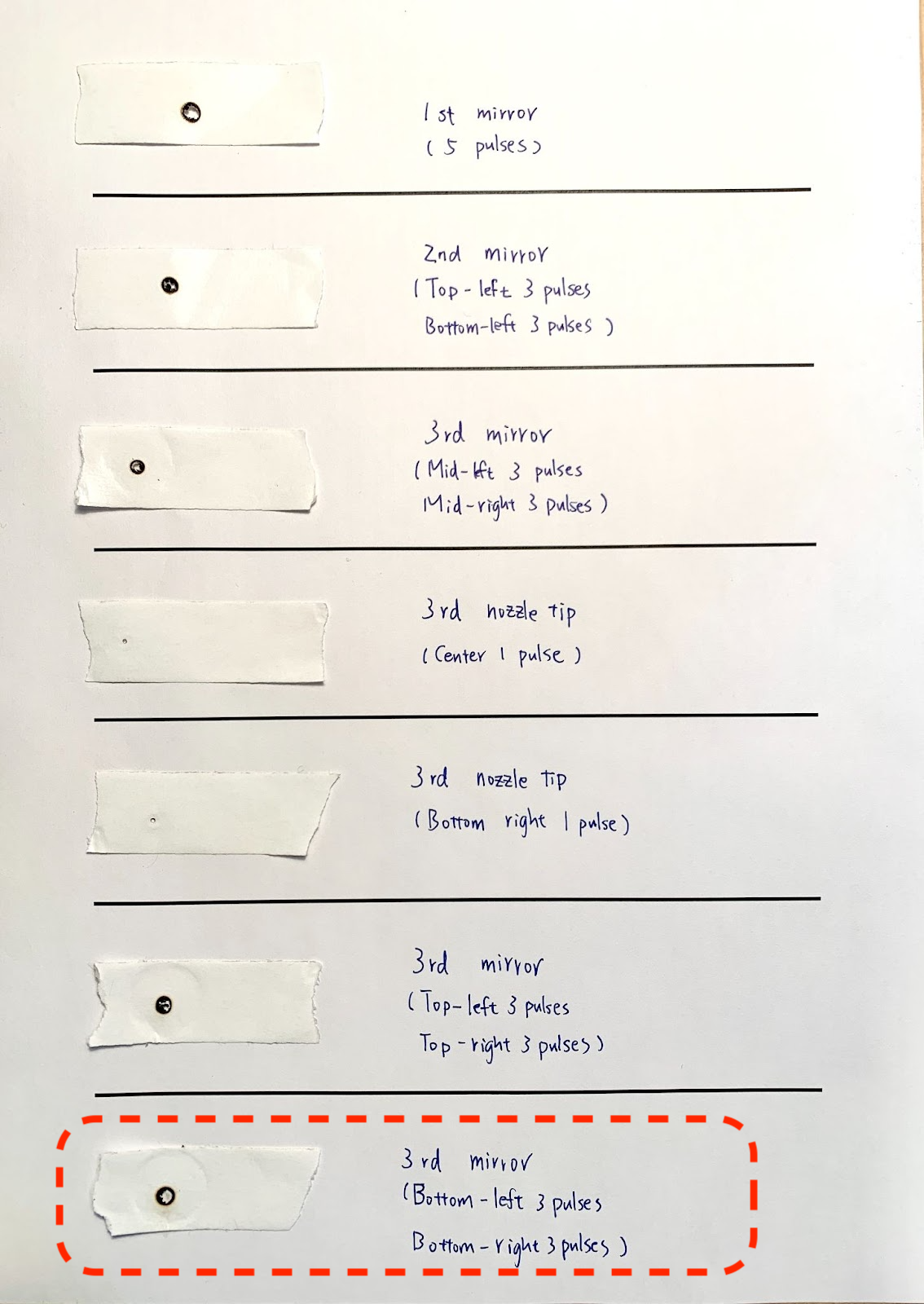

Fjern tapen fra det 3. spejl og sæt det på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 9 - Kontroller stien fra det 3. spejl til dysespidsen:
Der vil være to steder at kontrollere.
Det første er midten af sengen.
Oversigt over trin:
Det andet er nederste højre hjørne af sengen:
Oversigt over trin:
Trin 9-1 - Kontroller Z-aksens sti i midten af sengen

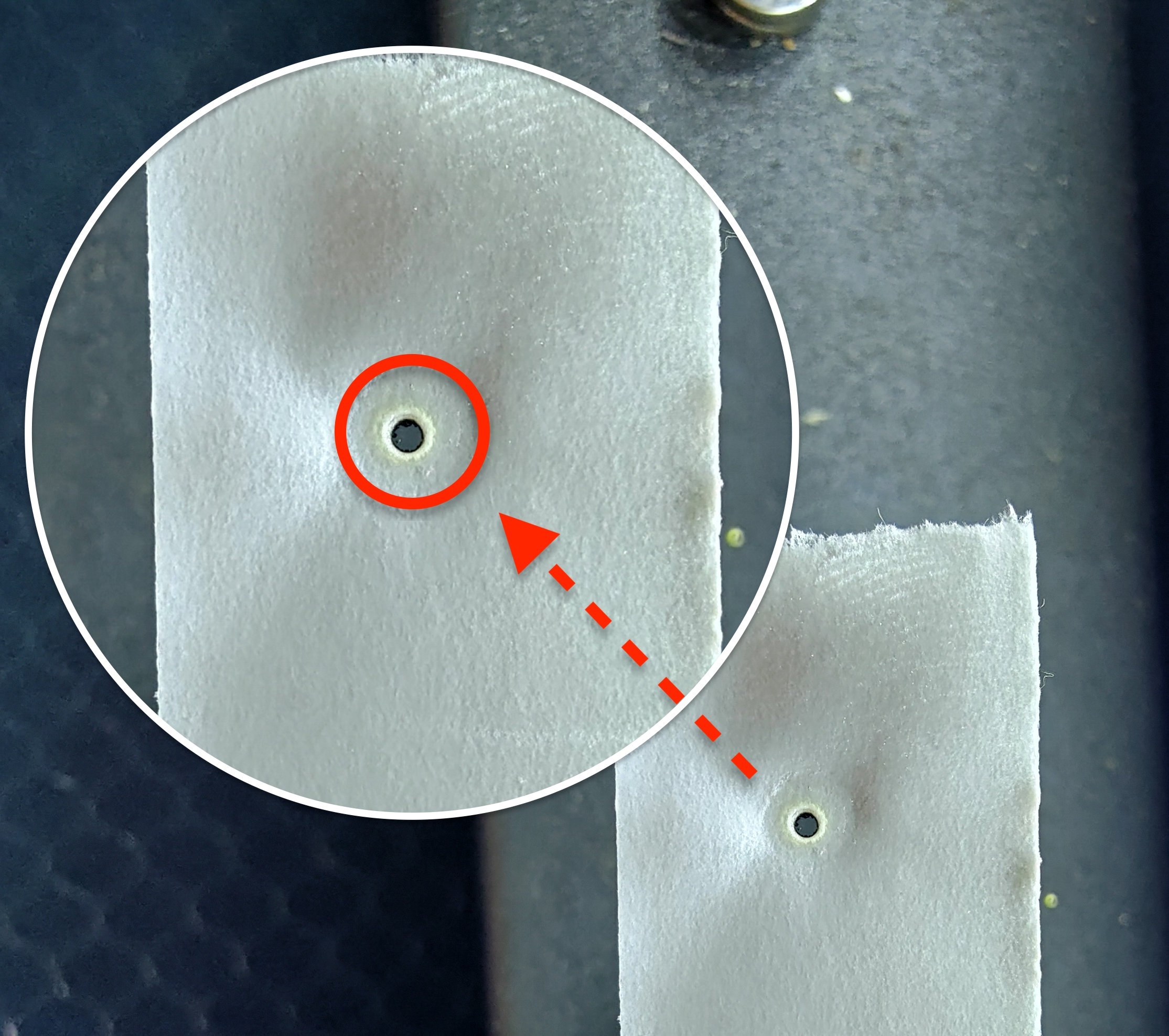

Placer en enkeltlags tape på dysespidsen, og flyt laserhovedet til midten af sengen, og lav en puls.
Fjern tapen, og kontroller, om prikken er rund.
Godt eksempel:
Dårlige eksempler:
- Hvis din prik er rund, gå til trin 9-3
- Hvis din prik ikke er rund, gå til trin 9-2 for at justere den optiske sti fra det 3. spejl til sengen (Z-aksen), som ikke er lodret nok.
- Hvis du ikke finder nogen prikker på tapen, bedes du se instruktionerne for avanceret justering. [5-3 Avanceret optisk stijustering]
Trin 9-2 - Juster Z-aksens sti i midten af sengen
Dette trin vil lære dig, hvordan du justerer den vertikale sti fra det 3. spejl til sengen ved at justere skruerne på det 3. spejl.

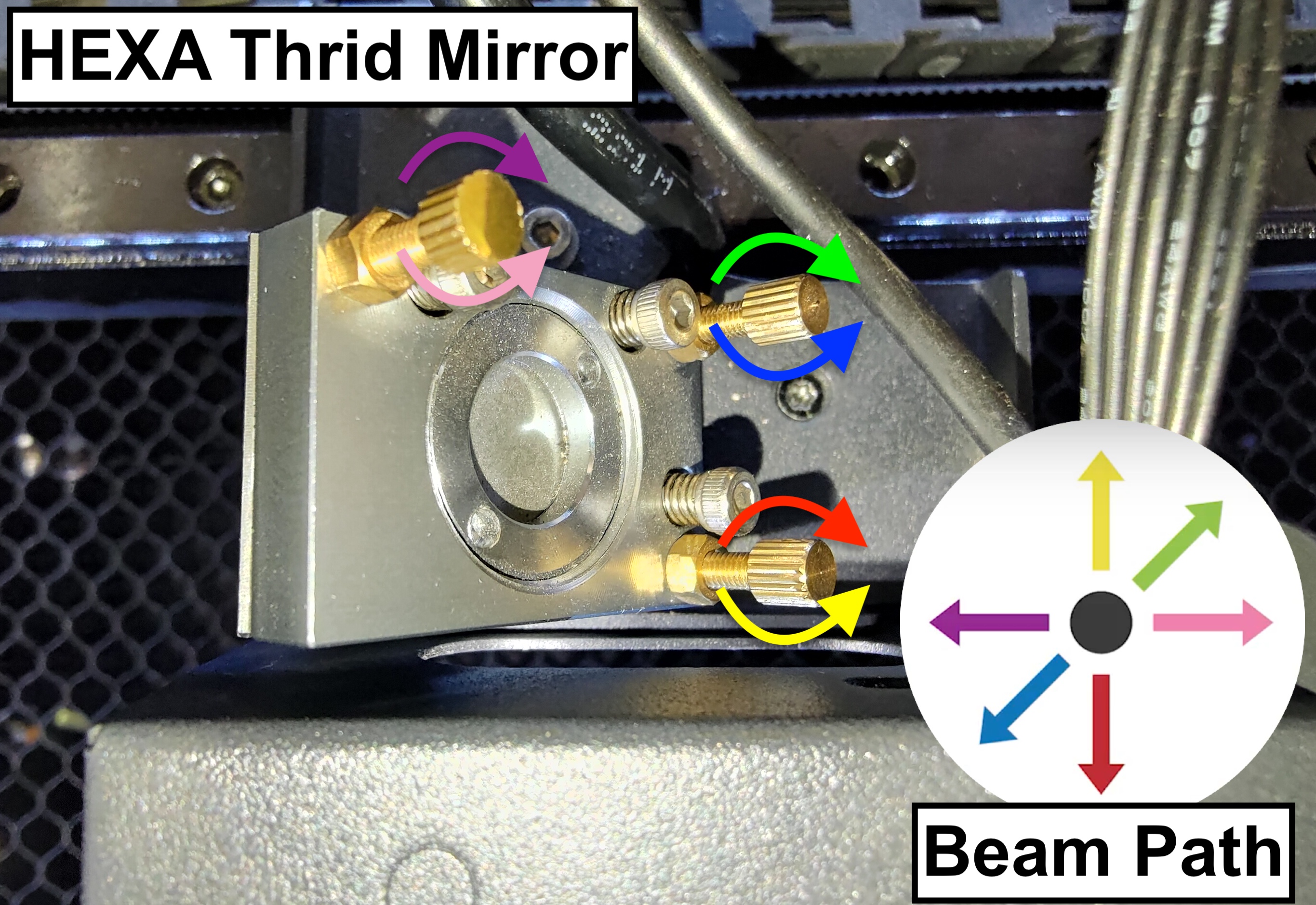

Der er tre skruer på det 3. spejl, og hvis du drejer dem med eller mod uret, vil det ændre den vertikale strålebane, hvilket betyder, at positionen af den lille prik på tapen vil ændre sig.
Bemærk venligst, at hver gang du justerer skruen, kan stien ændre sig. For at sikre nøjagtighed skal du finde et klart område at sætte tapen på dysespidsen. Tapen kan genbruges, indtil hele det klare område er brugt op.
Trin 9-2-1 - Mål den skrue, der skal justeres:
Bestem positionen af den vertikale prik, og mål skruen og dens rotationsretning.
Først skal du kende hele det område, som prikken kan bevæge sig til.
Det er faktisk det samme område som dysespidsen. Det pressede mærke på tapen er området.
Find derefter det tal, der ligner din vertikale priks position
Skematisk graf:
Før du justerer skruen, skal du lære, hvordan du løsner møtrikken korrekt:
Brug tangen til at holde skruen, og løsn derefter møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.
For #1:
Den vertikale prik skal gå til højre for at være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes mod uret.
Se venligst billedet nedenfor.
For #2:
Den vertikale prik skal gå ned til højre for at være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes mod uret for at gå til højre.
Den nederste højre skrue skal drejes med uret for at gå ned.
Se venligst billedet nedenfor.
For #3:
Den vertikale prik skal gå ned for at være rund og i midten.
Når du står foran maskinen:
Den nederste højre skrue skal drejes med uret for at gå ned.
Se venligst billedet nedenfor.
For #4:
Den vertikale prik skal gå ned til venstre for at være rund og i midten.
Når du står foran maskinen:
Den øverste højre skrue skal drejes mod uret.
Se venligst billedet nedenfor.

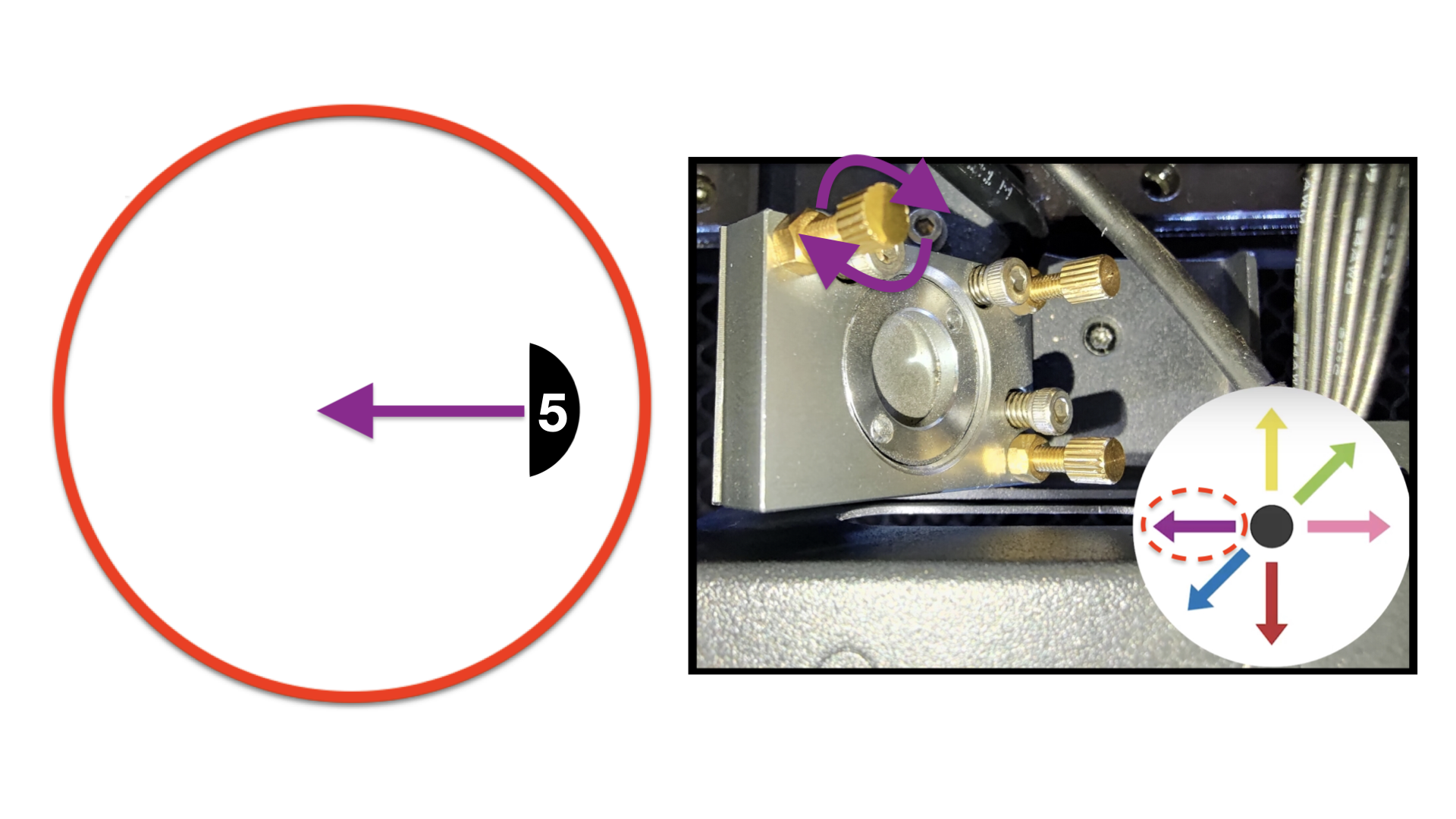

For #5:
Den lodrette prik skal gå til venstre for at være rund og i midten.
Når du står foran maskinen:
Skruen øverst til venstre skal drejes med uret.
Se venligst billedet nedenfor.

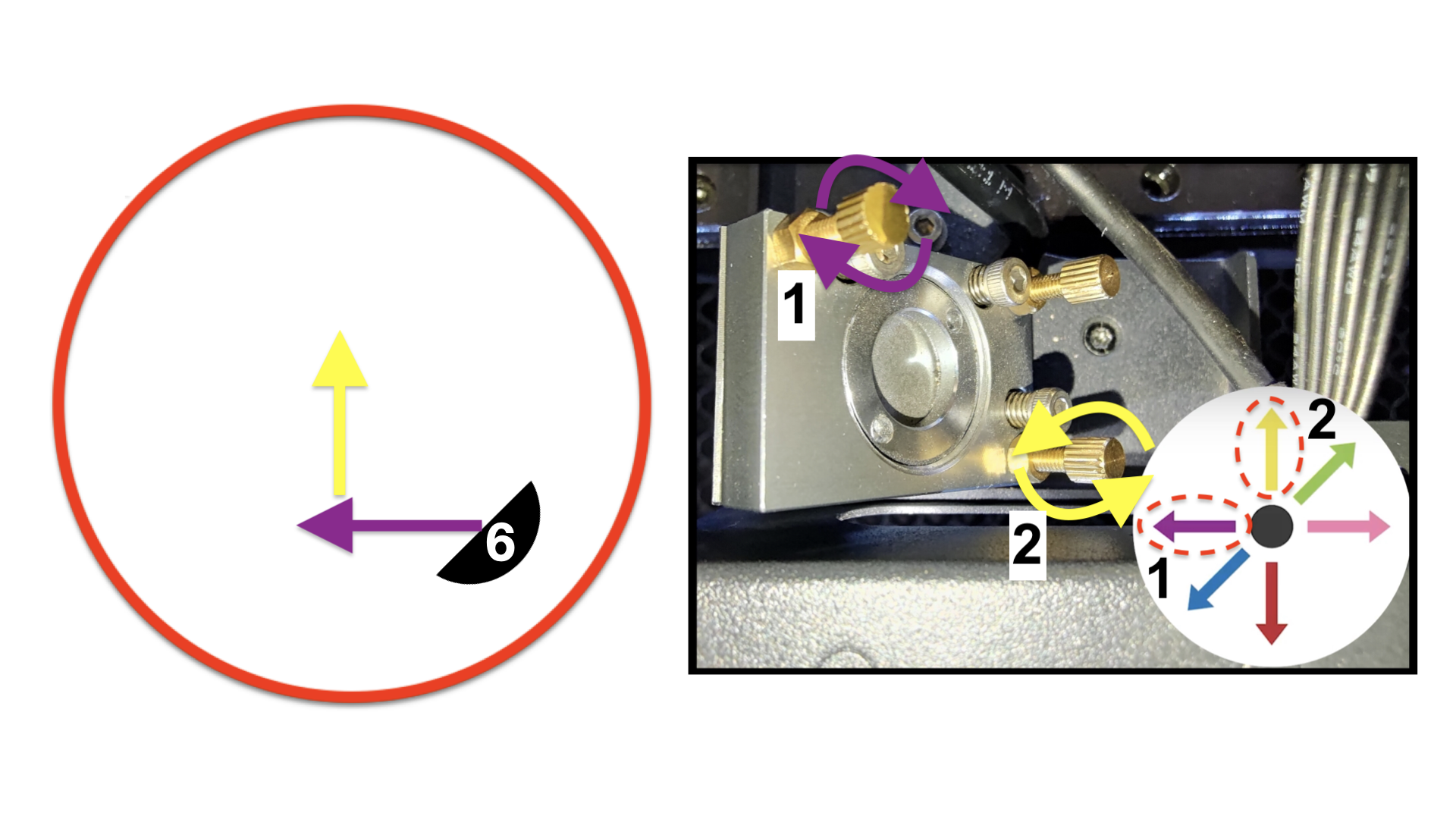

For #6:
Den lodrette prik skal gå op til venstre for at være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes med uret for at gå til venstre.
Den nederste højre skrue skal drejes mod uret for at gå op.
Se venligst billedet nedenfor.
For #7:
Den lodrette prik skal gå op for at være rund og i midten.
Når du står foran maskinen:
Den nederste højre skrue skal drejes mod uret for at gå op.
Se venligst billedet nedenfor.
For #8:
Den lodrette prik skal gå op til højre for at være rund og i midten.
Når du står foran maskinen:
Den øverste højre skrue skal drejes med uret.
Se venligst billedet nedenfor.
Trin 9-2-2 - Spænd møtrikken efter justering:
Venligst spænd møtrikken efter justering af skruen ved at dreje den med uret.
Trin 9-3 - Kontroller Z-aksens bane i nederste højre hjørne af sengen
Placer en enkeltlags tape på dysespidsen og flyt laserhovedet til nederste højre hjørne af sengen, derefter lav en puls.
Fjern tapen, og kontroller, om prikken er rund.
(Hjørneprikken er normal at være mindre end midterprikken. Se venligst eksemplerne nedenfor.)
Godt eksempel:
Acceptable eksempler:
Dårlige eksempler:
- Hvis din prik ikke er rund, skal du gå tilbage til trin 9-4 for at justere den optiske bane fra det 3. spejl til sengen (Z-aksen), som ikke er lodret nok.
- Hvis din prik er rund, skal du gå til trin 9-5.
Trin 9-4 - Juster Z-aksens bane ved nederste højre hjørne af sengen
- Se trin 9-2 og fuldfør justeringen. Justeringsmetoden er den samme som at justere prikken i midten af sengen.
- Kontroller venligst den lodrette prik i midten igen efter justering af nederste højre hjørne.
- Hvis det ikke er muligt for begge positioner at være runde på samme tid, skal du springe over justering af nederste højre hjørner og gå til 9-5 og gennemgå trin 10.
Trin 9-5 - Saml tapen til dysespidsen (Z-aksen):
Placer en enkeltlags tape på dysespidsen, og flyt laserhovedet til midten af sengen, og lav en puls.
Fjern tapen fra det dyseåbning og sæt det på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Placer en anden enkeltlags tape på dysespidsen og flyt laserhovedet til nederste højre hjørne af sengen, derefter lav en puls.
Fjern tapen fra dyseåbningen og sæt den på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
######################################################################
Justeringsprocessen for den optiske sti er nu færdig.
- Hvis du ikke har problemer med maskinen, kan du stoppe her, og de indsamlede tapes kan kasseres.
- Hvis du har problemer med justering eller laseroutput, skal du gå til trin 10 og beholde de indsamlede tapes til fejlfinding og rapportering.
######################################################################
Trin 10 - Rapportering:
- Hvis din OPA er okay, men maskinen har andre problemer, bedes du kontakte din lokale forhandler og beholde de indsamlede tapes, som kan deles, når du bliver bedt om det af forhandleren.
- Hvis dine lodrette prikker i begge positioner ikke kan være på samme tid, bedes du indsamle to tapes mere og tage et tættere billede af de lodrette prikker, del derefter billederne af de indsamlede tapes med din forhandler.
Følg trinene nedenfor:
- Brug et stykke to-lags tape. Lav den første prik ved øverste venstre hjørne med tre laserpulser.
- Behold tapen og lav den anden prik i øverste højre hjørne med 3 laserpulser.
- Indsaml den første tape. Skriv positionen og antallet af pulser ned:
- Brug et andet nyt stykke to-lags tape. Lav den første prik ved nederste venstre hjørne med tre laserpulser.
- Behold tapen og lav den anden prik i øverste højre hjørne med 3 laserpulser.
- Indsaml det sidste bånd. Skriv positionen og antallet af impulser ned.
- Tag til sidst et nærbillede af dysespidsens prikker.
#END
Kommentarer
0 kommentarer
Log ind for at kommentere.
