Nøjagtig fokusering og kalibrering kan gøre forvisningens billedsammenføjning mere præcis og gøre graveringsposition konsistent med forvisningspositionen.
Testpunkter:
1. Bekræft det korrekte fokuseringsplan:

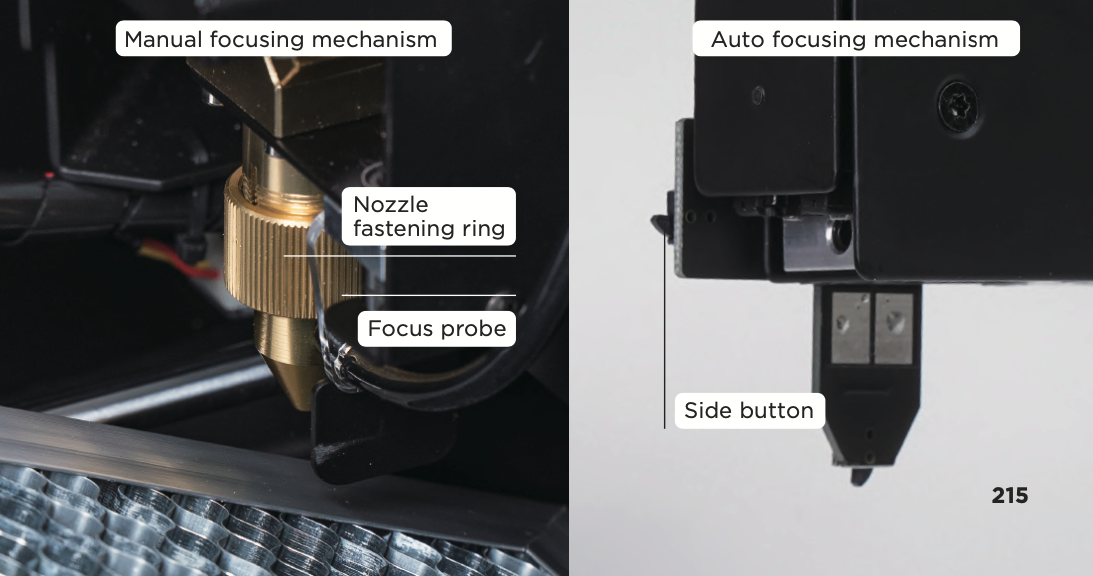

Manuel fokusering: Når fokuseringssonden er drejet ned, skal den røre overfladen af graveringsmaterialet, og hver gang du skifter materiale med forskellig tykkelse, skal du justere højden
af laserhovedet for at sikre korrekt fokusering.
Autofokus: Dobbeltklik på sideknappen på siden af autofokus-tilbehøret
over graveringsmaterialet for at lade laserhovedet automatisk nå det korrekte fokuseringsplan. Ved gravering, hvis fokus ikke er korrekt, vil laserstrålen være tykkere end laserstrålen med korrekt fokus.
For maskiner med autofokus-tilbehøret installeret, henvises der til følgende link for vejledning - Klik her

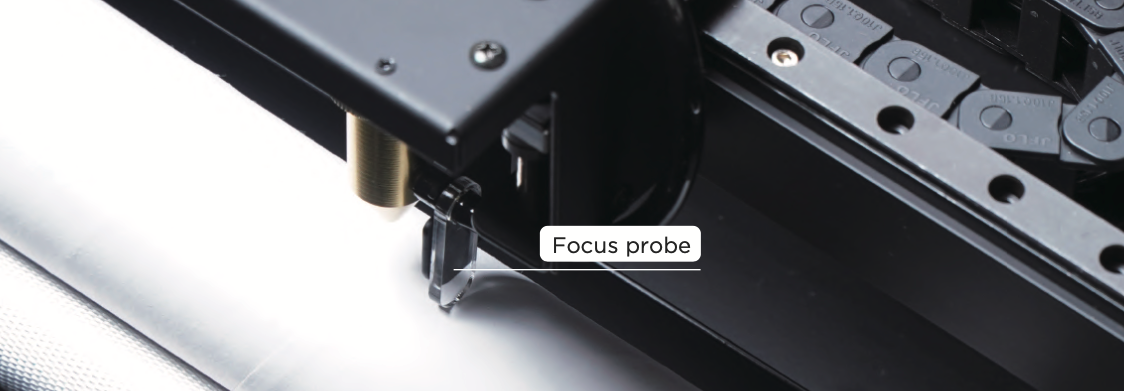

Tykkere objekt: Når objektet er tykkere eller når rotationstilbehøret bruges, kan siden af objektet blive fanget af kameraet, og kun objekterne på fokuseringsplanet kan sammenføjes, og billedet ude af fokus og unøjagtig sammenføjning forårsaget af højdeforskellen er normal. Sørg for at fokusere på overfladen af graveringsmaterialet og det højeste punkt af graveringsmaterialet, når du bruger rotationstilbehøret.

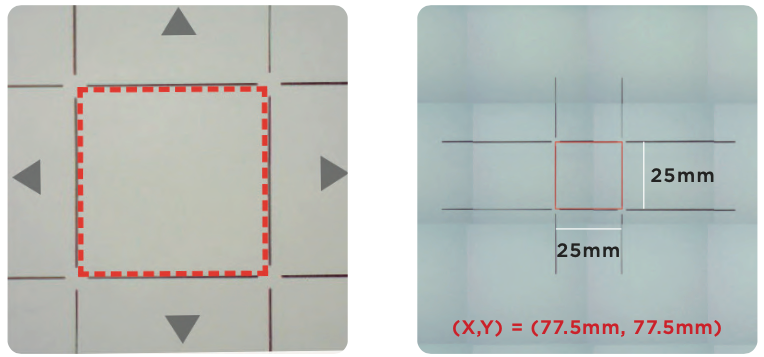

2. Fuldstændig kamerakalibrering (venstre billede):
Efter udsættelse for stød og vibrationer under transport, optisk justering og nulstilling til fabriksindstillinger osv., skal alt kalibreres igen. Kalibreringstrinnene er som beskrevet i【Beam Studio Tutorial】Trin 2 .
Der er to kalibreringsmål:
a. Den røde firkant skal være placeret i midten af kalibreringsvinduet.
b. Ydersiden af den røde firkant skal være justeret med midterste firkant af gitterlinjerne
3. Bekræft kalibreringsresultatet (højre billede):
Tegn en firkant ved (X,Y) = (77,5 mm, 77,5 mm) med en bredde W og højde H på 25 mm, og sørg for, at firkanten overlapper med den midterste firkant af gitterlinjerne. Hvis den ikke passer, skal du fokusere på papiret igen og genkalibrere kameraet.
Fejlfindingsoptegnelser:
1. Billedfil: Hvis der stadig er en uoverensstemmelse mellem resultatet og forhåndsvisningspositionen efter brug af SVG-fil og bekræftelse af det korrekte fokusplan og nøjagtig kamerakalibrering, bedes du give SVG-filen til din forhandler og lade ingeniørteamet hjælpe.
