Anbefalet frekvens / timing
2. Efter udskiftning af laserrøret.
3. Til regelmæssig vedligeholdelse anbefales det at kontrollere en gang om måneden.
4. Har problemer med at skære eller gravere.
Denne side gælder også for Beambox-serien.

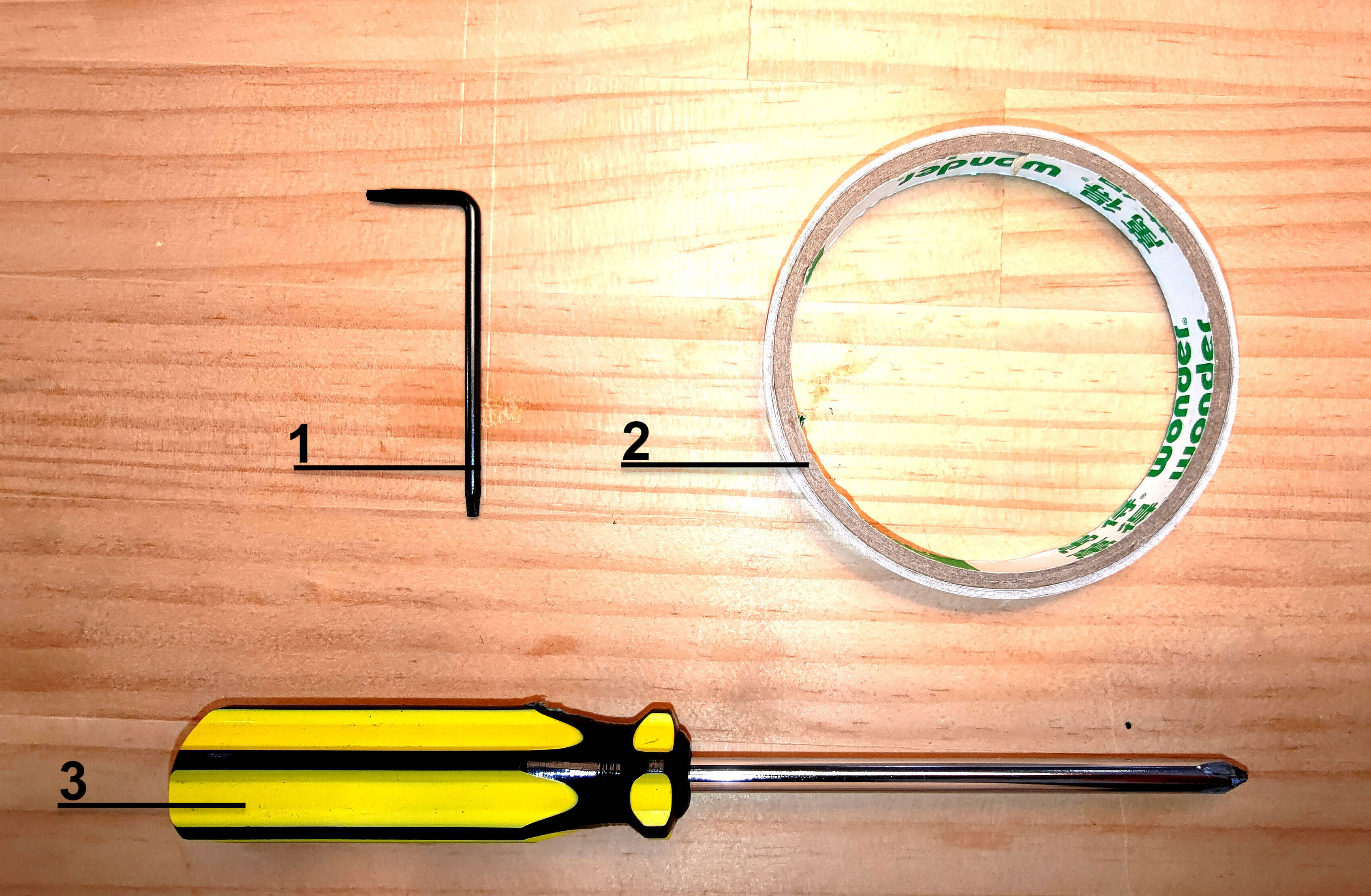

1｜Torx skruetrækker (Til Hexa)
2｜Dobbeltklæbende tape
3｜Phillips skruetrækker (Til Beambox)
Trin 2 - Lær hvordan man laver en puls
A. Tænd for maskinen.
B. Luk låget.
C. Gå ind i vedligeholdelsestilstand, og vent til homing-processen er færdig.
D. Find pulsknappen.
E. Et tryk = en puls, to tryk = to pulser osv.
⚠︎ Lav altid pulser, når låget er lukket.
Trin 3 - Åbn bagdækslet
HEXA:
Brug Torx-skruetrækkeren til at skrue disse to skruer på siderne af maskinen ud, og bagdækslet kan åbnes bagefter.
Beambox:
Brug stjerneskruetrækkeren til at skrue skruen over ventilatoren på bagsiden af maskinen ud, og bagdækslet kan åbnes bagefter.
Trin 4 - Lær placeringerne
Gør dig bekendt med placeringerne:
- Første reflekterende spejl
- Andet reflekterende spejl
- Tredje reflekterende spejl
- 7 placeringer på sengen, som laserhovedet vil blive flyttet til under kontrollen.
Trin 5 - Rengør alle spejle og fokuslinser
Følg venligst instruktionerne i linket nedenfor for at rengøre alle spejle og linser.
- HEXA: 4-6 Rengøring af spejle og linser
- Beambox: 5-4 Rengøring af spejle og linser
Trin 6 - Kontrollér laserprikken på det 1. spejl
Dette trin er for at kontrollere, om laserrøret og maskinen er i god stand.
Oversigt over trin:
Trin 6-1 - Sæt tape på og lav pulser

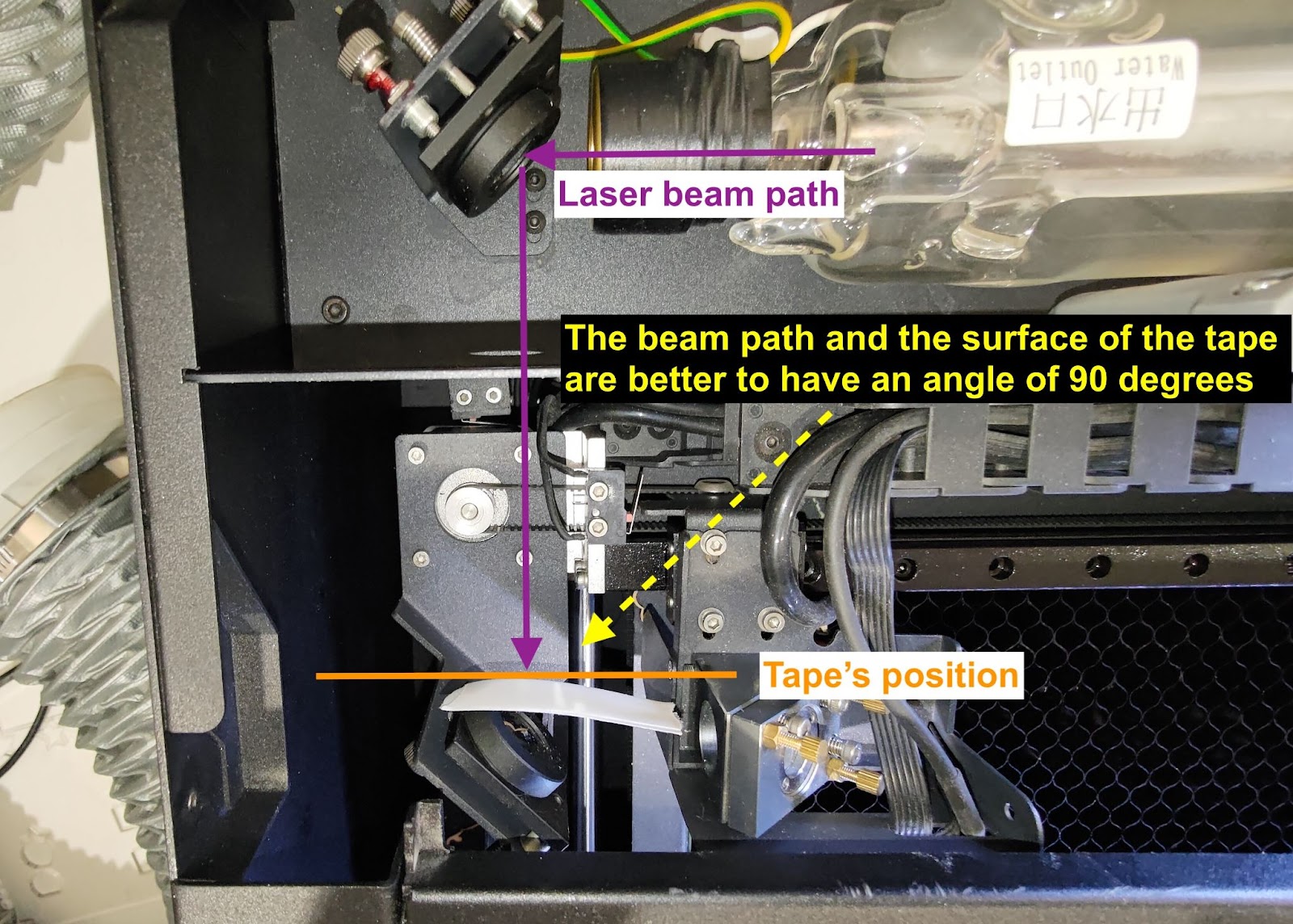

Sæt et to-lags dobbeltklæbende tape på det 1. spejl, luk bagdækslet, og lav fem pulser.
Trin 6-2 - KontrollérFormen af prikken på tapen
Formen er bedst så rund som muligt, og det første stykke dobbeltklæbende tape foran bør dog være brændt.
Godt eksempel
Dårlige eksempler:
Trin 6-3 - Indsaml tapen fra det 1. spejl
Sæt det 1. spejltape på et stykke papir. Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 6-4 - Fejlfinding og rapportering
Hvis din prik ikke er rund, ikke er stærk eller ligner de dårlige eksempler ovenfor, skal du øge effekten til x2.0 og se, om det forbedrer sig:
-
Hvis prikken bliver stærkere, indikerer det, at laserrøret muligvis er faldet, du kan stadig afslutte processen med en øget effektrate, eller du kan kontakte din lokale forhandler og angive, at røret muligvis er faldet.
-
Hvis prikken ikke bliver stærkere, eller den stadig har en mærkelig form, skal du kontakte din lokale forhandler for at få yderligere hjælp.
(Del venligst billedet af dit pulseringsresultat på det 1. spejl med din forhandler.)
Trin 7 - Kontrollér stien fra det 1. til det 2. spejl
Dette trin er for at kontrollere, om stien er justeret fra det 1. spejl til det 2. spejl.
Oversigt over trin:
Trin 7-1 - Lav den første prik til øverste venstre position
Placer et tolagstape på det 2. spejl, og flyt hovedet til øverste venstre hjørne.
Lav tre pulser for at lave den første prik.

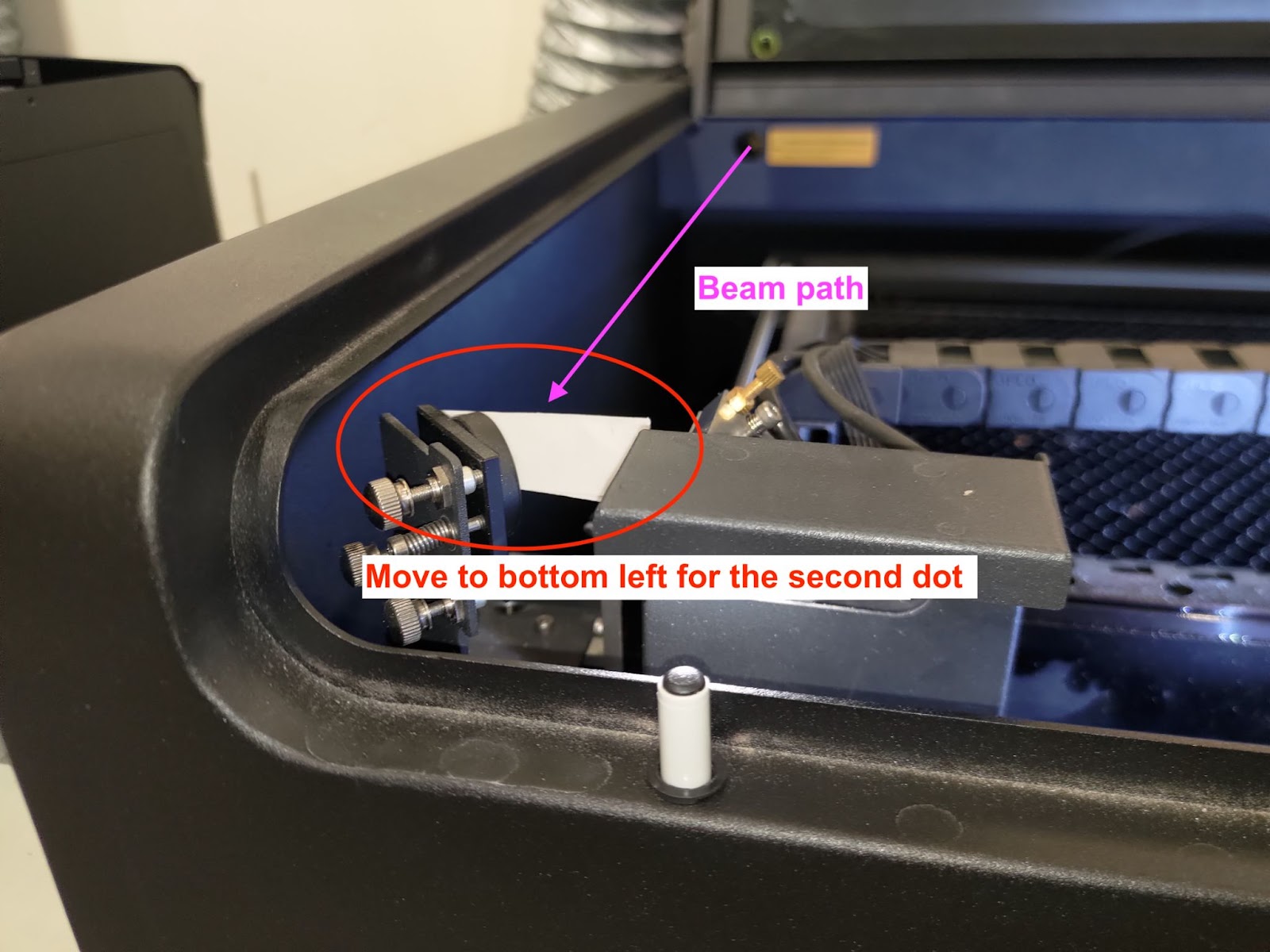

Trin 7-2 - Lav den anden prik til nederste venstre position
Behold det samme tape på det 2. spejl, og flyt hovedet til nederste venstre hjørne.
Lav 3 pulser for at lave den anden prik.
Hvis der ikke er nogen prik i nederste venstre position, indikerer det, at stien er dramatisk fejljusteret.
Se venligst linket for at justere den optiske sti igen. [4-8 Optisk stijustering]

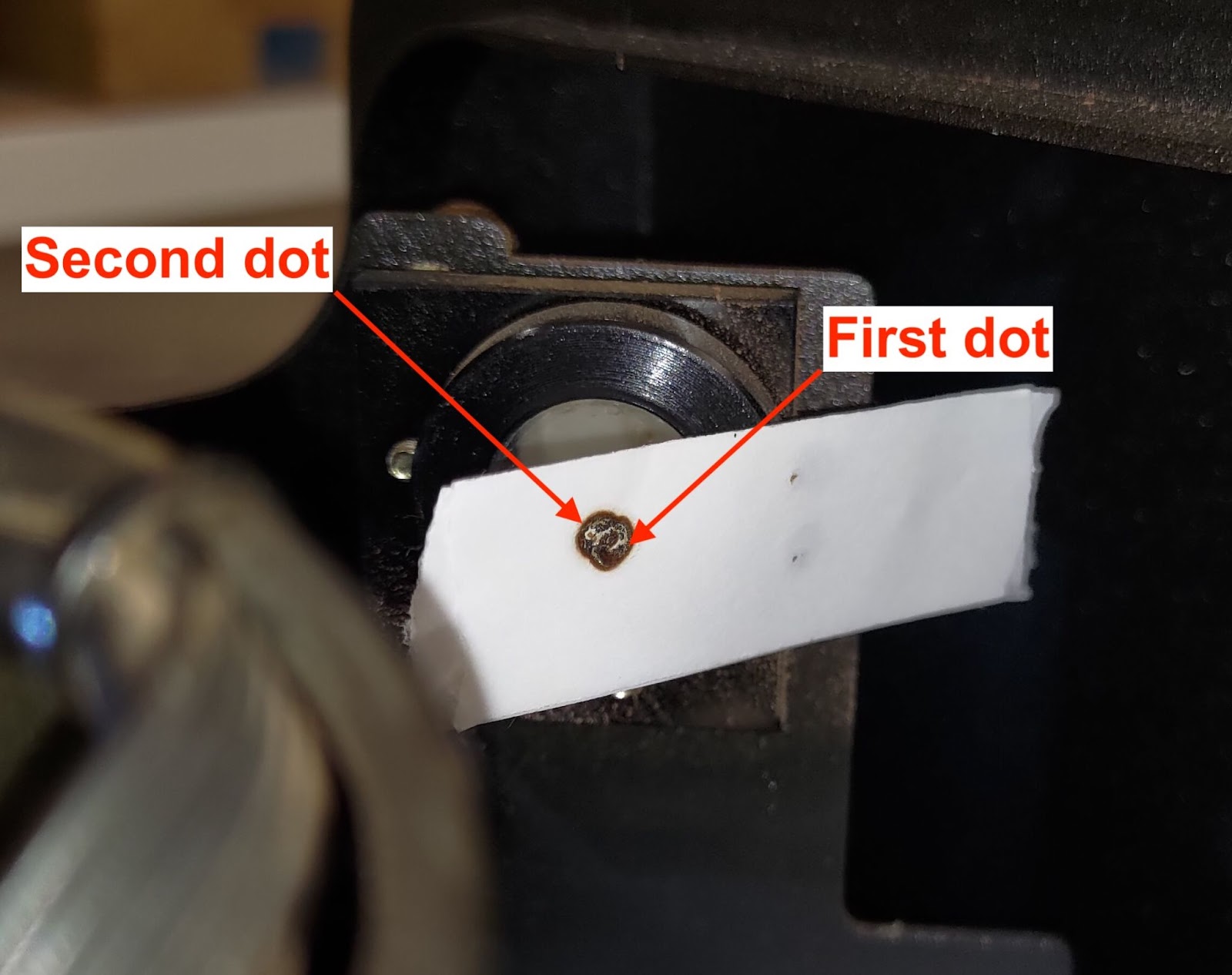

Trin 7-3 - Kontroller, om den første og den anden prik overlapper
Hvis dine prikker overlapper perfekt, som på billedet nedenfor, indikerer det, at stien er korrekt justeret.
Hvis de ikke overlapper, som i de dårlige eksempler nedenfor, indikerer det, at fra det 1. spejl til det 2. spejl er den optiske sti fejljusteret, og det 1. spejl skal justeres.
Se venligst linket for at justere den optiske sti igen. [4-8 Optisk stijustering]

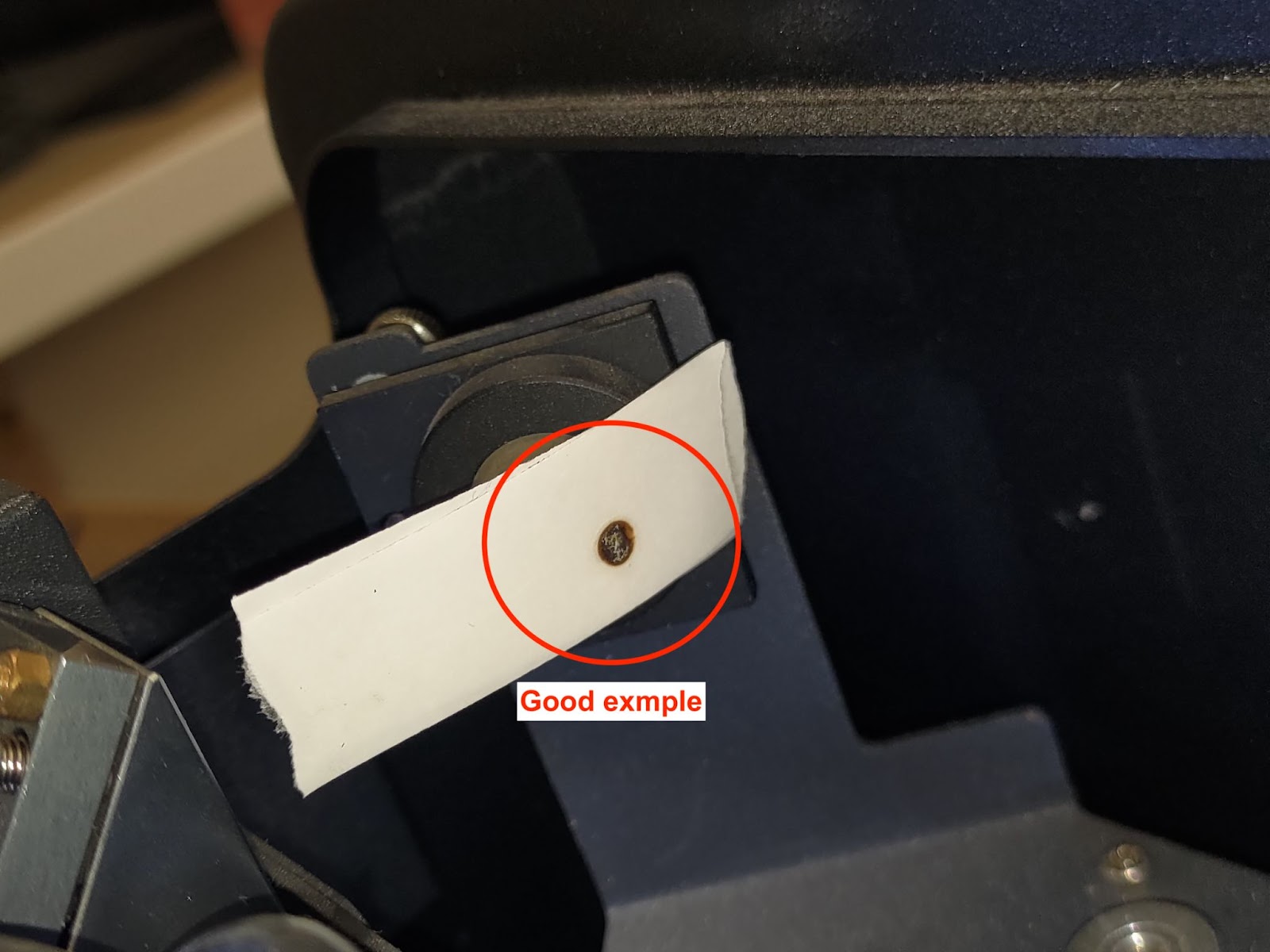

Godt eksempel:
Dårligt eksempel:
Trin 7-4 - Indsaml tapen fra det 2. spejl
Sæt det 2. spejl tape på papiret. Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 8 - Kontrollér stien fra det 2. til det 3. spejl
Dette trin er for at kontrollere, om stien er justeret fra det 2. spejl til det 3. spejl.
Oversigt over trin:
Trin 8-1 - Lav den første prik til midterste venstre position
Placer et to-lags tape på det 3. spejl, og flyt hovedet til midterste venstre position.
Lav 3 pulser for at lave den første prik.

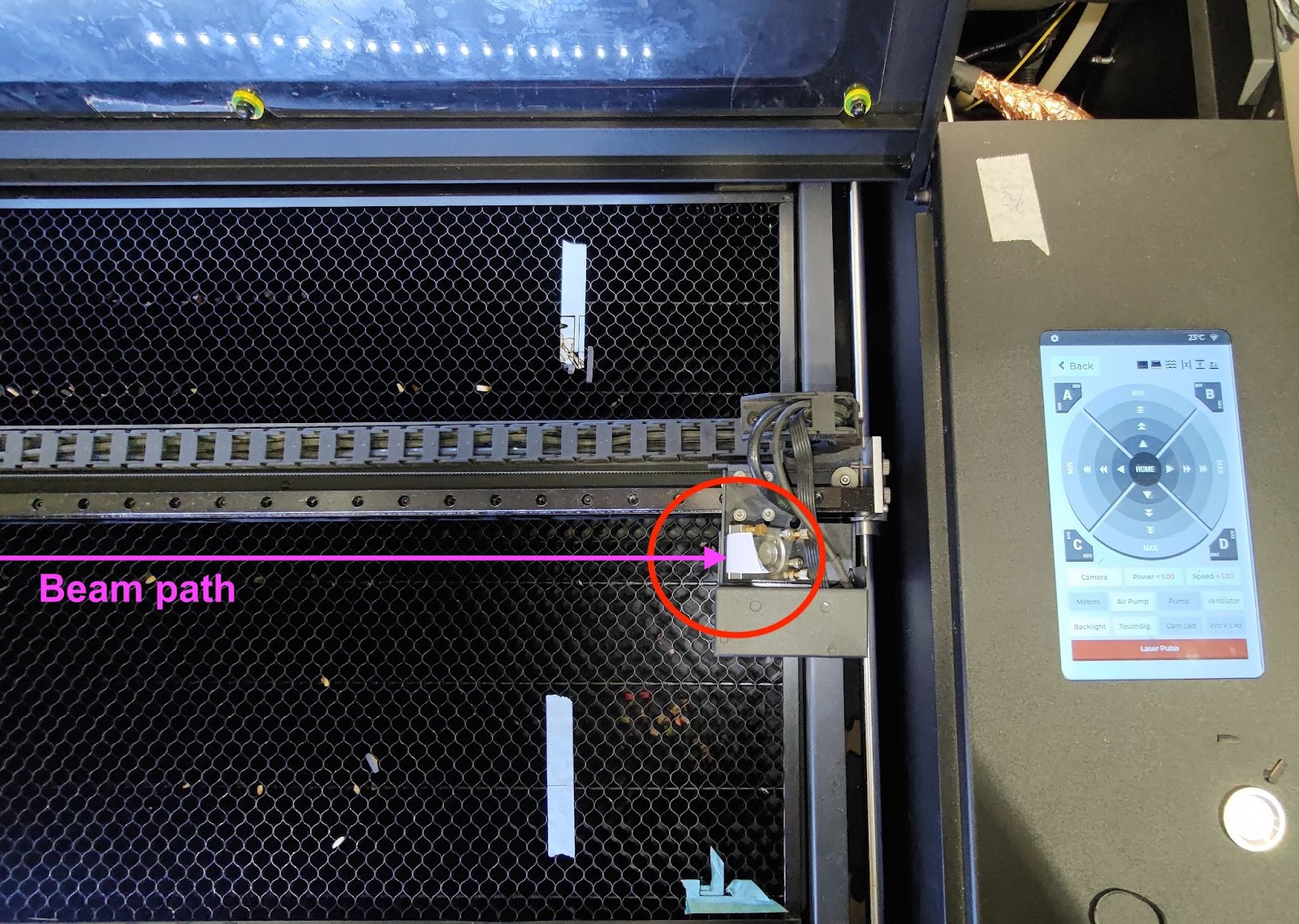

Trin 8-2 - Lav den anden prik til midterste højre position
Behold det samme tape på det 3. spejl, og flyt hovedet til midterste højre position.
Lav 3 pulser for at lave den anden prik.
Trin 8-3 - Kontroller, om den første og den anden prik overlapper
Hvis dine prikker overlapper perfekt, som på billedet nedenfor, indikerer det, at stien er korrekt justeret.
Du kan gå til Trin 8-5.
Hvis de ikke overlapper, indikerer det, at den optiske sti fra det 2. spejl til det 3. spejl ikke er justeret, og det 2. spejl skal justeres.
Se venligst linket for at justere den optiske sti igen. [4-8 Optisk stijustering]

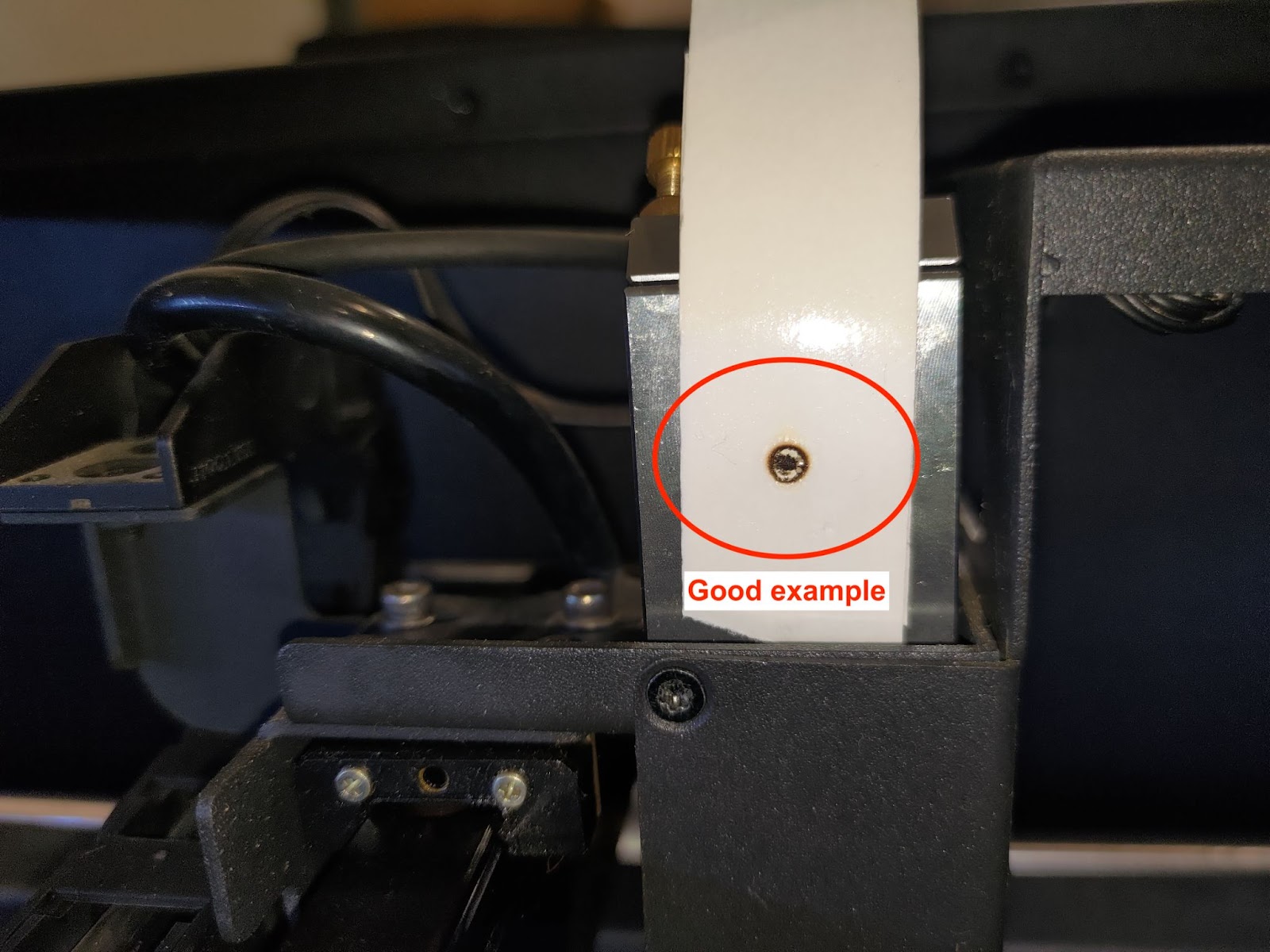

Godt eksempel:
Dårlige eksempler:
Trin 8-4 - Indsaml tapen fra det 3. spejl
Fjern tapen fra det 3. spejl og læg det på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 9 - Kontrollér stien fra det 3. spejl til dysespidsen
Der vil være to steder at kontrollere.
Det første er midten af sengen - Oversigt over trin:
Det andet er nederste højre hjørne af sengen - Oversigt over trin:
Trin 9-1 - Kontroller Z-aksens sti i midten af sengen
Placer et enkeltlags tape på dyse spidsen og flyt laserhovedet til midten af sengen, og lav derefter en puls.
Fjern tapen og kontroller, om prikken er rund.
Godt eksempel:
Dårlige eksempler:
Hvis din prik ikke er rund, så se link for at justere den optiske sti fra det 3. spejl til sengen (Z-aksen), som ikke er lodret nok.
Hvis du ikke finder nogen prikker på tapen, så se venligst instruktioner til avanceret justering.
Trin 9-2 - Saml tapen fra midten af dysespidsen
Sæt tapen på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 9-3 - Kontroller Z-aksens sti i nederste højre hjørne af sengen
Placer et lag tape på dysespidsen, flyt laserhovedet til nederste højre hjørne af arbejdsområdet, og en puls.
Fjern tapen og kontroller, om prikken er rund.
(Det er normalt, at hjørneprikken er mindre end midterprikken. Se venligst eksemplerne nedenfor.)
Godt eksempel:
Acceptable eksempler:
Dårlige eksempler:
- Hvis din prik ikke er rund, kan du se linket nedenfor for at justere den optiske sti fra det 3. spejl til sengen (Z-aksen), som ikke er lodret nok.
[4-8 Optisk stijustering]
Trin 9-4 - Saml tapen fra nederste højre dysespids
Sæt tapen på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 10 - Rapportering (Valgfrit)
Den indsamlede tape kan deles med din lokale forhandler, hvis du har problemer med din maskine.
Den optiske sti er en nøgle, der vil påvirke resultatet af gravering og skæring.
Tag venligst et billede af de indsamlede tapes og et tydeligt billede af dysespidstapene som i eksemplerne nedenfor:
Billede #1:
Billede #2:
#END
