Anbefalet frekvens
Den optiske sti skal kontrolleres hver måned og justeres om nødvendigt.
Tegn på fejljusteret optisk sti：
- Ikke i stand til at skære igennem materialerne ved hjælp af standard effekt & hastighed i Beam Studio.
- Dårlige graveringsresultater, hvor graveringsmønstrene i et bestemt område vil være lysere eller dybere end andre områder, eller det bliver lysere eller dybere i en bestemt retning.
- Snittet på materialet er ikke lodret efter skæring.
Følg venligst nedenstående trin for at kontrollere din optiske sti og justere den om nødvendigt:
Trin 1 - Klargøring af værktøj

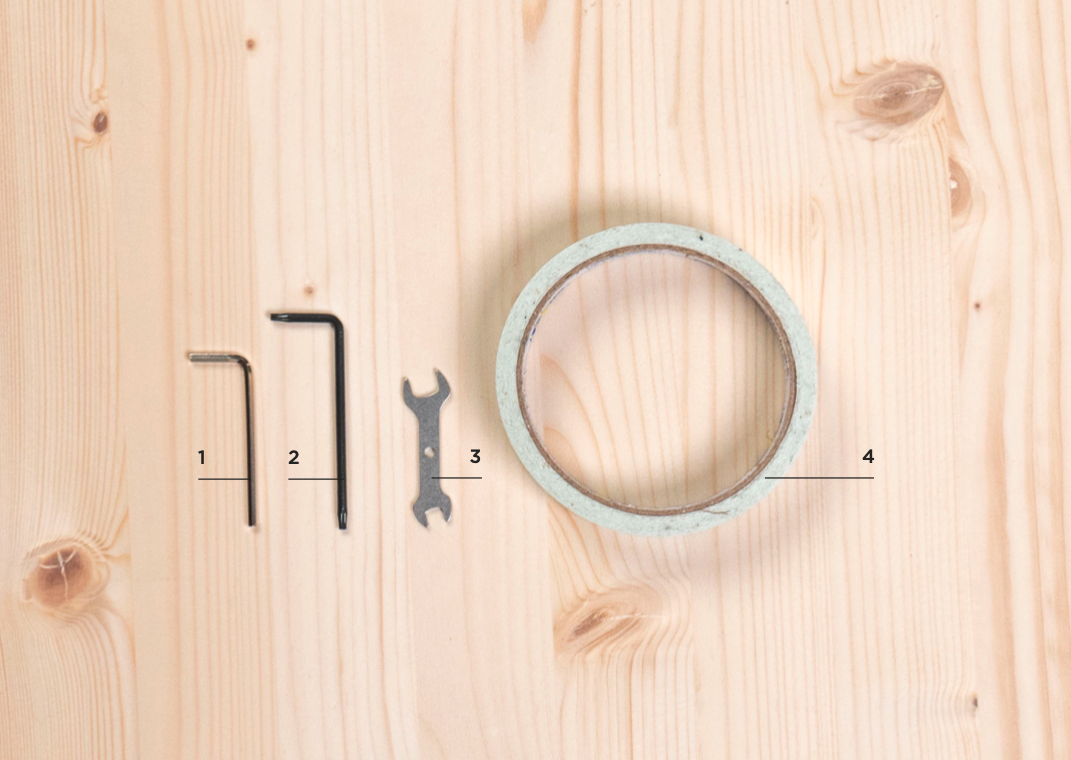

Inkluderet i tilbehørskassen：
1｜2,5 mm unbrakonøgle
2｜Torx-skruetrækker
3｜Dobbelthovedskruenøgle
4｜Dobbeltklæbende tape

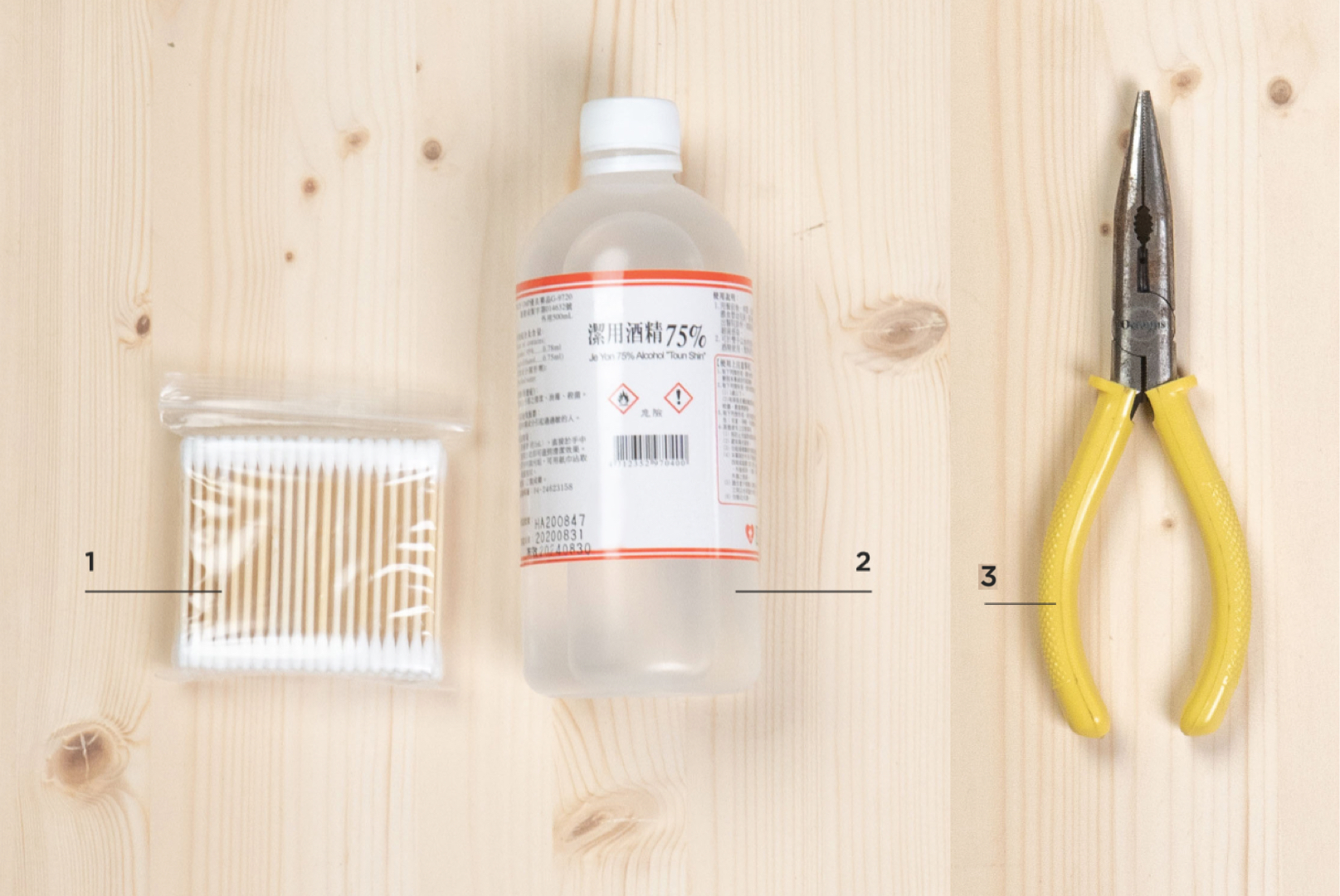

Forbered selv：
1｜Vatpinde
2｜Desinfektionsspray / Alkoholspray
3｜Tænger
Trin 2 - Lær at lave en puls
A. Tænd for maskinen.
B. Luk låget.
C. Gå ind i vedligeholdelsestilstand, og vent til homing-processen er færdig.
D. Find Pulse-knappen.
E. Et tryk = en puls, to tryk = to pulser, og så videre.
#Lav altid pulser, når låget er lukket.

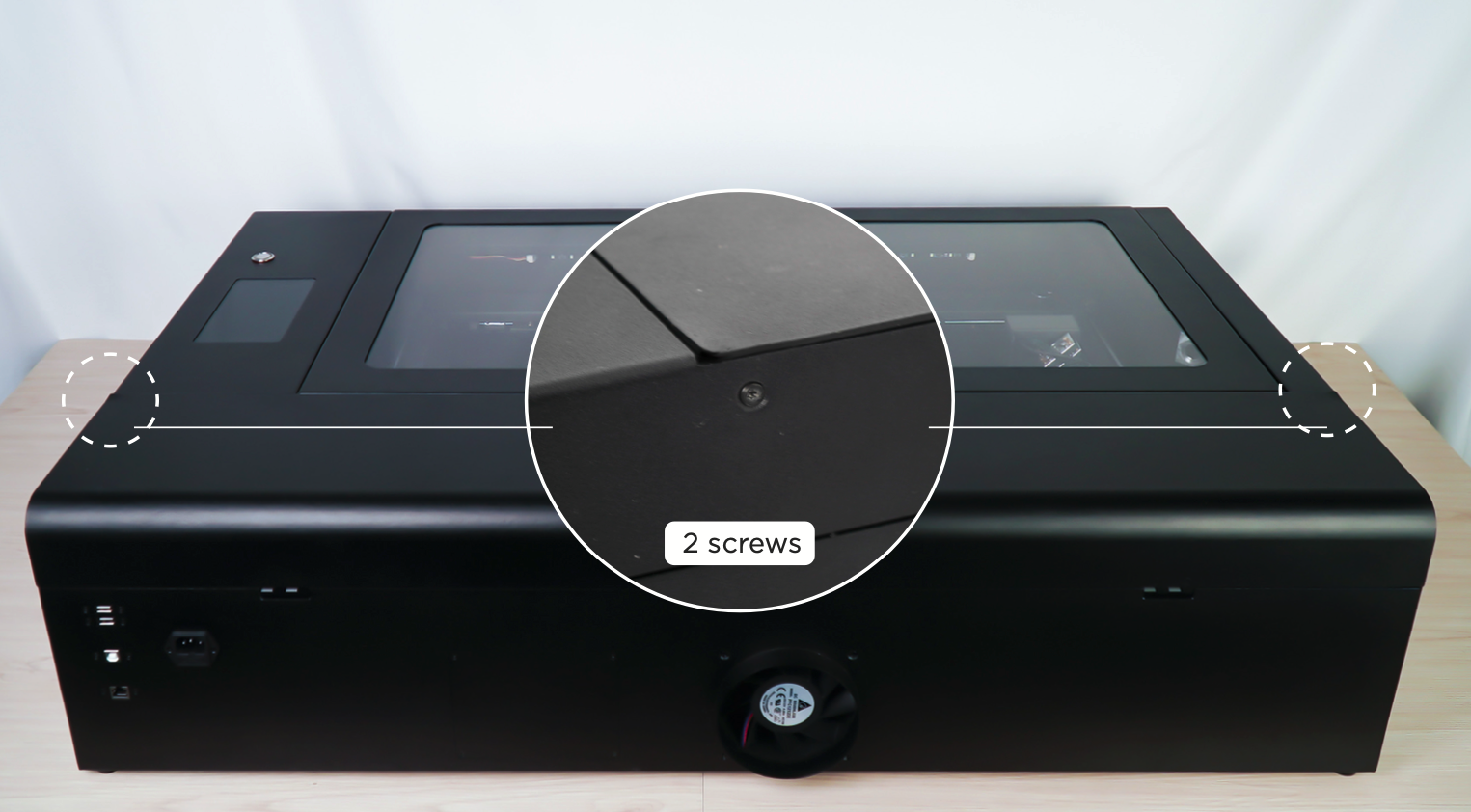

Trin 3 - Åbn bagdækslet på HEXA
Brug Torx-skruetrækkeren til at skrue disse to skruer på siderne af maskinen ud, hvorefter bagdækslet kan åbnes.
Trin 4 - Lær placeringerne
Gør dig bekendt med placeringerne:
- Første refleksionsspejl
- Andet refleksionsspejl
- Tredje refleksionsspejl

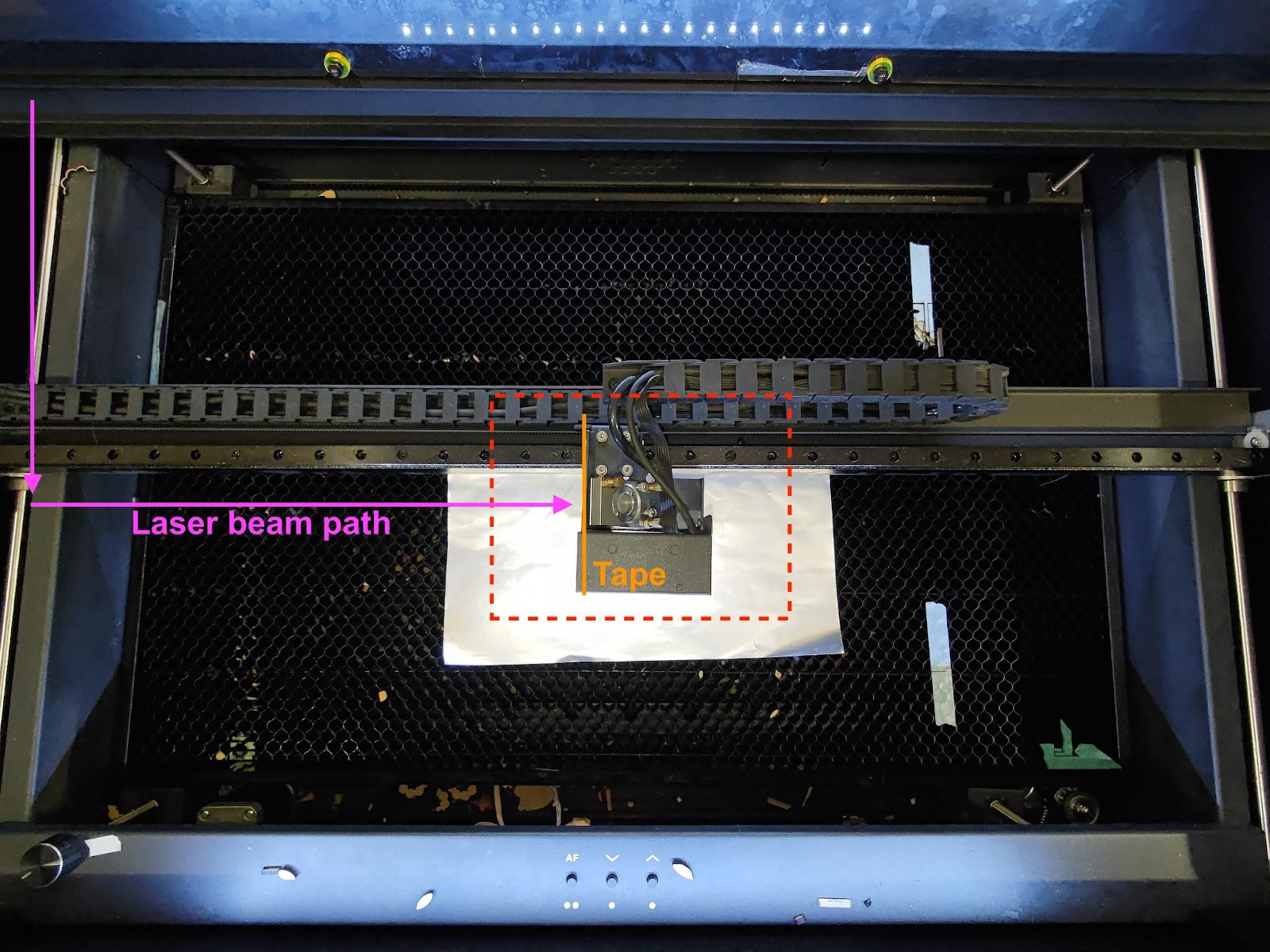

- 7 placeringer på sengen, som laserhovedet vil blive flyttet til under kontrollen.
Trin 5 - Rengør alle spejle og fokuslinser
Følg venligst instruktionerne i linket nedenfor for at rengøre alle spejle og linser.
4-6 Rengøring af spejle og linser
Trin 6 - Kontrollér laserprikken på det første spejl
Dette trin er for at kontrollere, om laserrøret og maskinen er i god stand.
Oversigt over trin:
Trin 6-1 - Påsæt tape og lav pulser
Sæt et to-lags dobbeltklæbende tape på det 1. spejl, luk bagdækslet, og lav fem pulser.
Trin 6-2 - KontrollerPrikkens form på tapen
Formen er god, når den er så rund som muligt, og det første stykke dobbeltklæbende tape foran bør være brændt igennem.
Godt eksempel:
Dårligt eksempel:
Trin 6-3 - Indsaml tapen fra det første spejl
Sæt den 1. spejltape på et stykke papir. Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 6-4 - Fejlfinding og rapportering
Hvis din prik ikke er rund, ikke er stærk eller ligner de dårlige eksempler ovenfor, skal du øge effekten til x2.0 og se, om det forbedrer sig:
-
Hvis prikken bliver kraftigere, kan det indikere, at laserrøret er svækket. Du kan stadig fuldføre OPA-processen med en øget effekt, eller du kan kontakte din lokale forhandler og oplyse, at røret muligvis er svækket.
-
Hvis prikken ikke bliver stærkere, eller den stadig har en mærkelig form, skal du kontakte din lokale forhandler for at få yderligere hjælp.
(Del venligst billedet af dit pulsresultat på det 1. spejl med din forhandler.)
Trin 7 - Kontrollér strålegangen fra første til andet spejl
Dette trin er for at kontrollere, om stien er justeret fra det 1. spejl til det 2. spejl.
Oversigt over trin:

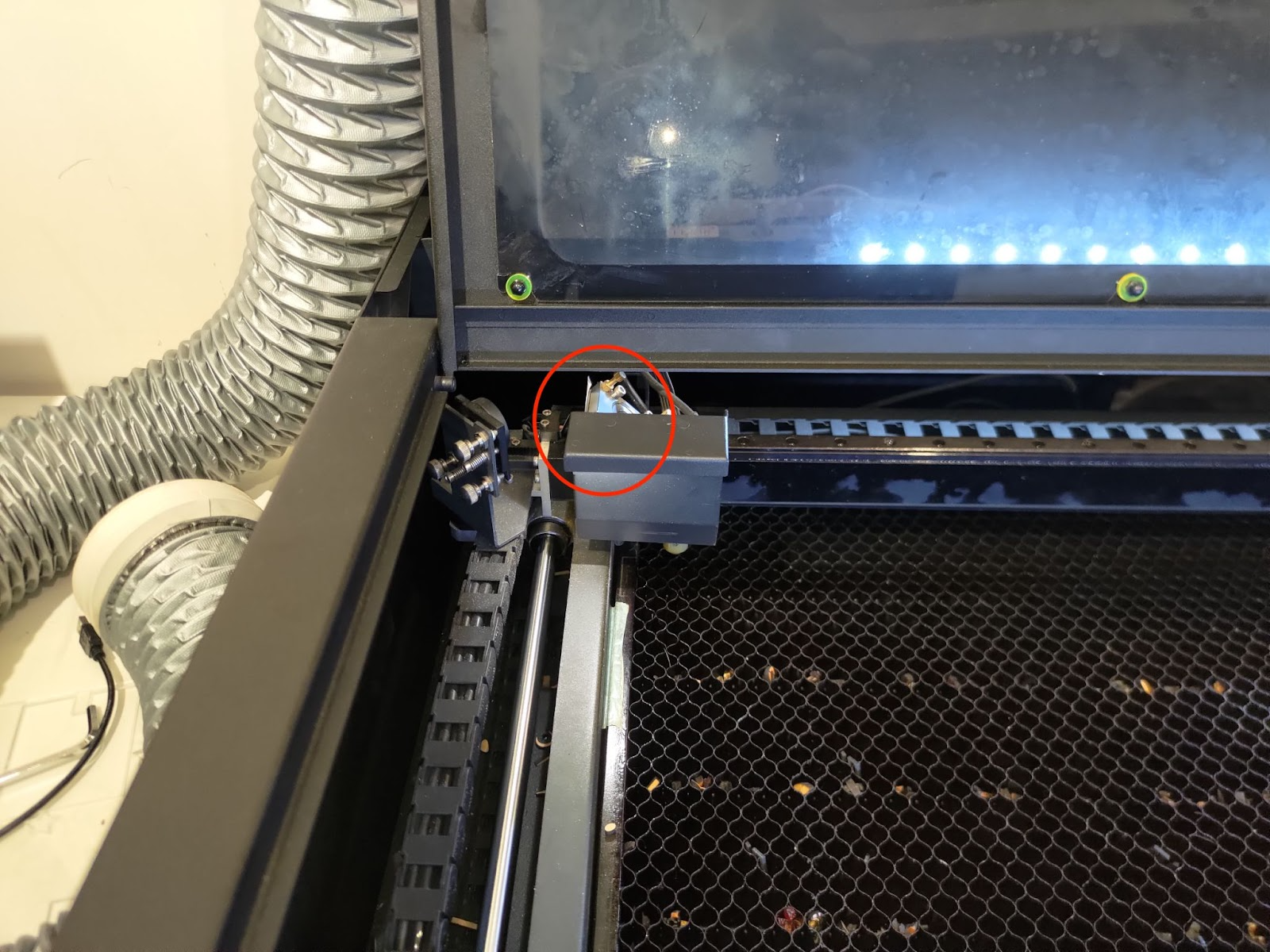

Trin 7-1 - Lav den første prik i øverste venstre position

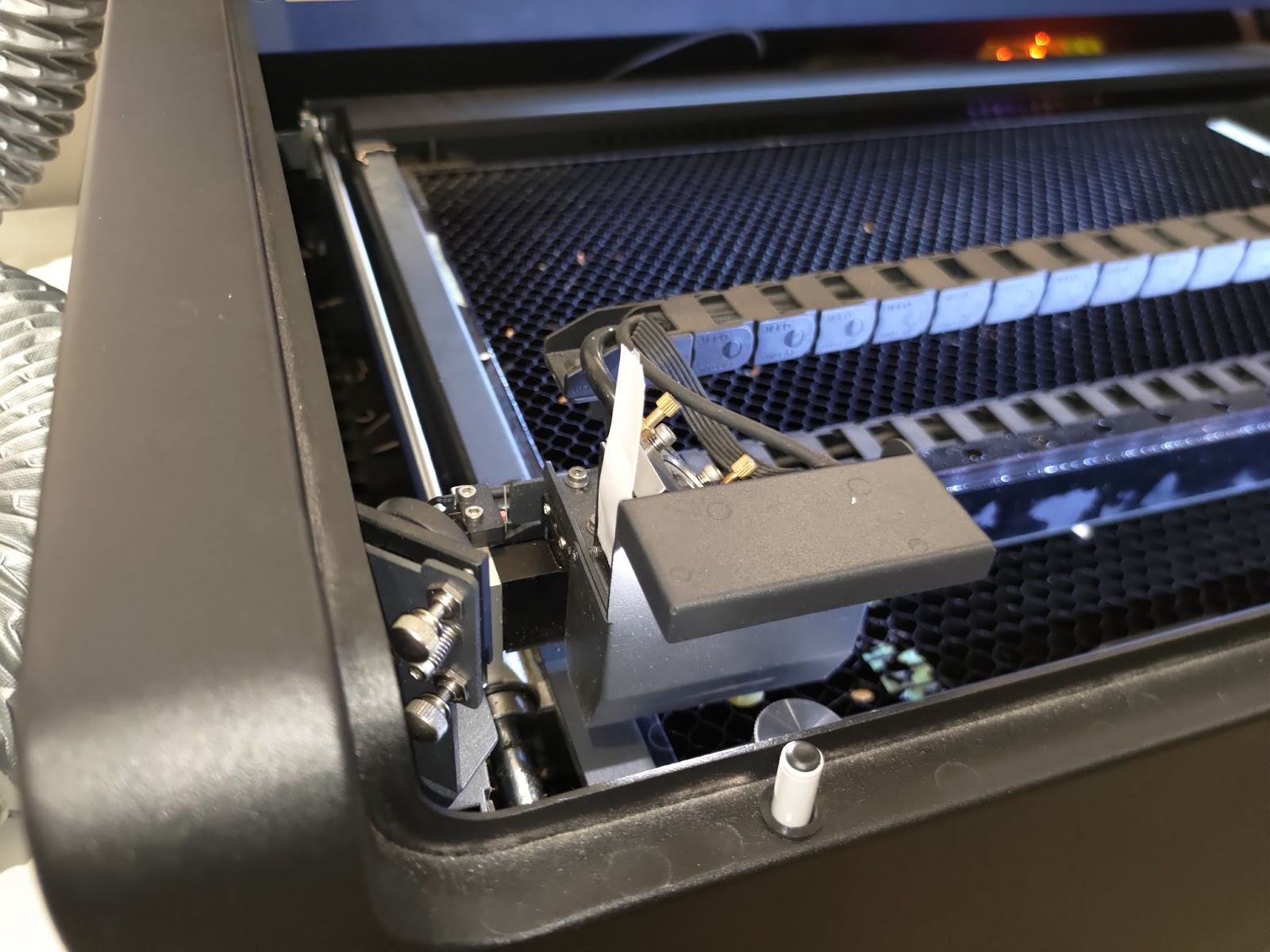

Placer et tolagstape på det 2. spejl, og flyt hovedet til øverste venstre hjørne.
Lav tre pulser for at lave det første punkt.
Trin 7-2 - Lav den anden prik i nederste venstre position
Behold den samme tape på det 2. spejl, og flyt hovedet til nederste venstre hjørne.
Lav tre pulser for at lave det andet punkt.
Hvis der ikke er et punkt i nederste venstre position, indikerer det, at stien er dramatisk fejljusteret.
Flyt venligst hovedet til den midterste venstre position, og prøv at lave et punkt i midten til venstre.
Trin 7-3 - Kontroller, om det første og det andet punkt overlapper
Hvis dine punkter overlapper perfekt, som på det gode eksempelbillede, indikerer det, at stien er korrekt justeret.
Du kan gå videre til Trin 7-5.
Hvis de ikke overlapper, som i de dårlige eksempler nedenfor, indikerer det, at fra det 1. spejl til det 2. spejl er den optiske sti fejljusteret, og det 1. spejl skal justeres.
Godt eksempel:
Dårligt eksempel:
Trin 7-4 - Justér strålegangen fra første til andet spejl
Dette trin vil lære dig, hvordan du justerer stien fra det 1. spejl til det 2. spejl ved at justere skruerne på det 1. spejl.

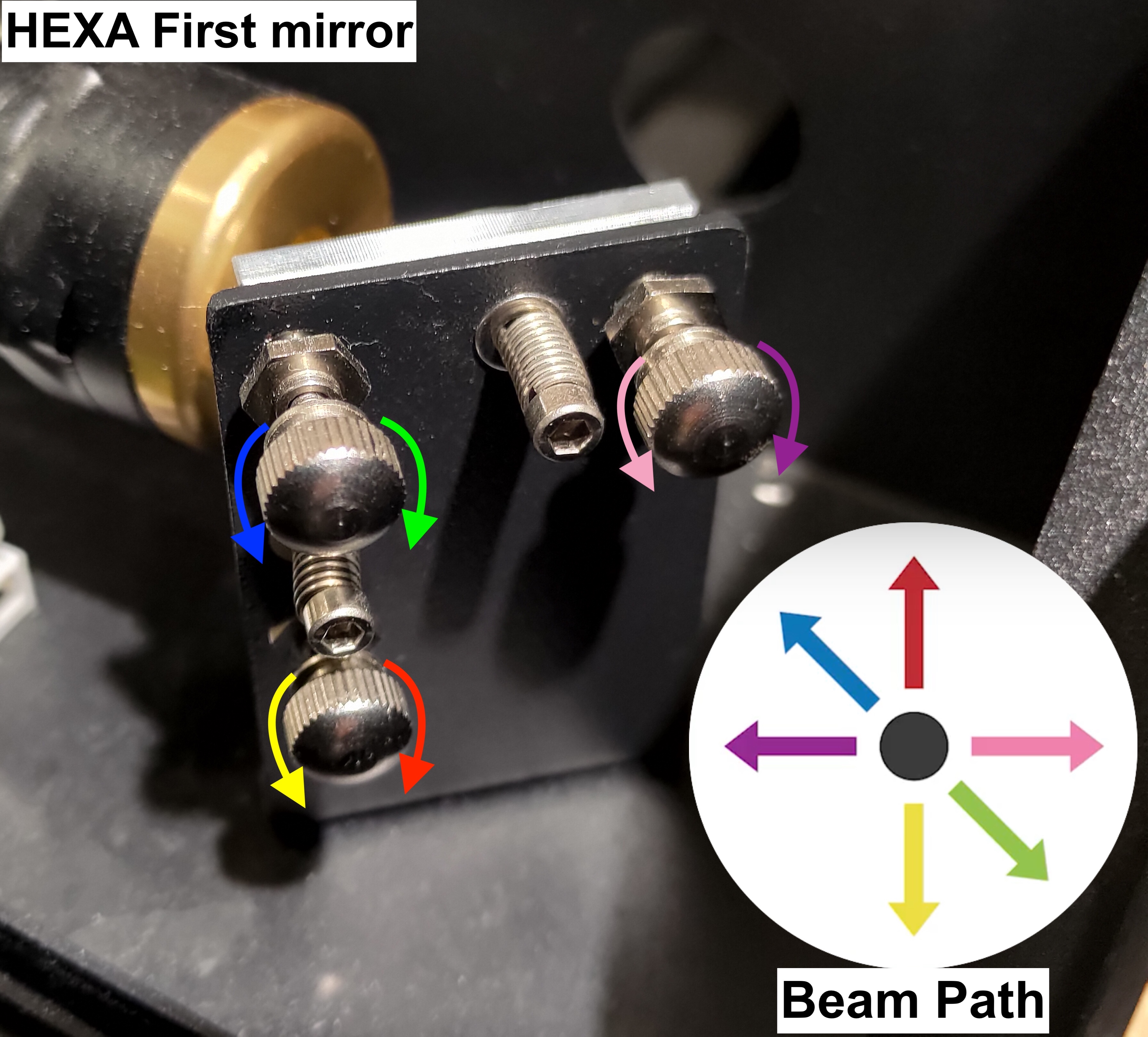

Der er tre skruer på det 1. spejl, og hvis du drejer dem med eller mod uret, vil det ændre strålevejen, hvilket betyder, at det andet punkts position vil ændre sig.
Bemærk venligst, at hver gang du justerer skruen, kan stien ændre sig. For at sikre nøjagtighed anbefales det at fjerne den gamle tape med de tidligere punkter og bruge en ny tolags tape til at bekræfte, om de nye punkter overlapper.
Trin 7-4-1 - Identificér skruen, der skal justeres
Bestem positionen af dit andet punkt, og vælg skruen og dens rotationsretning.

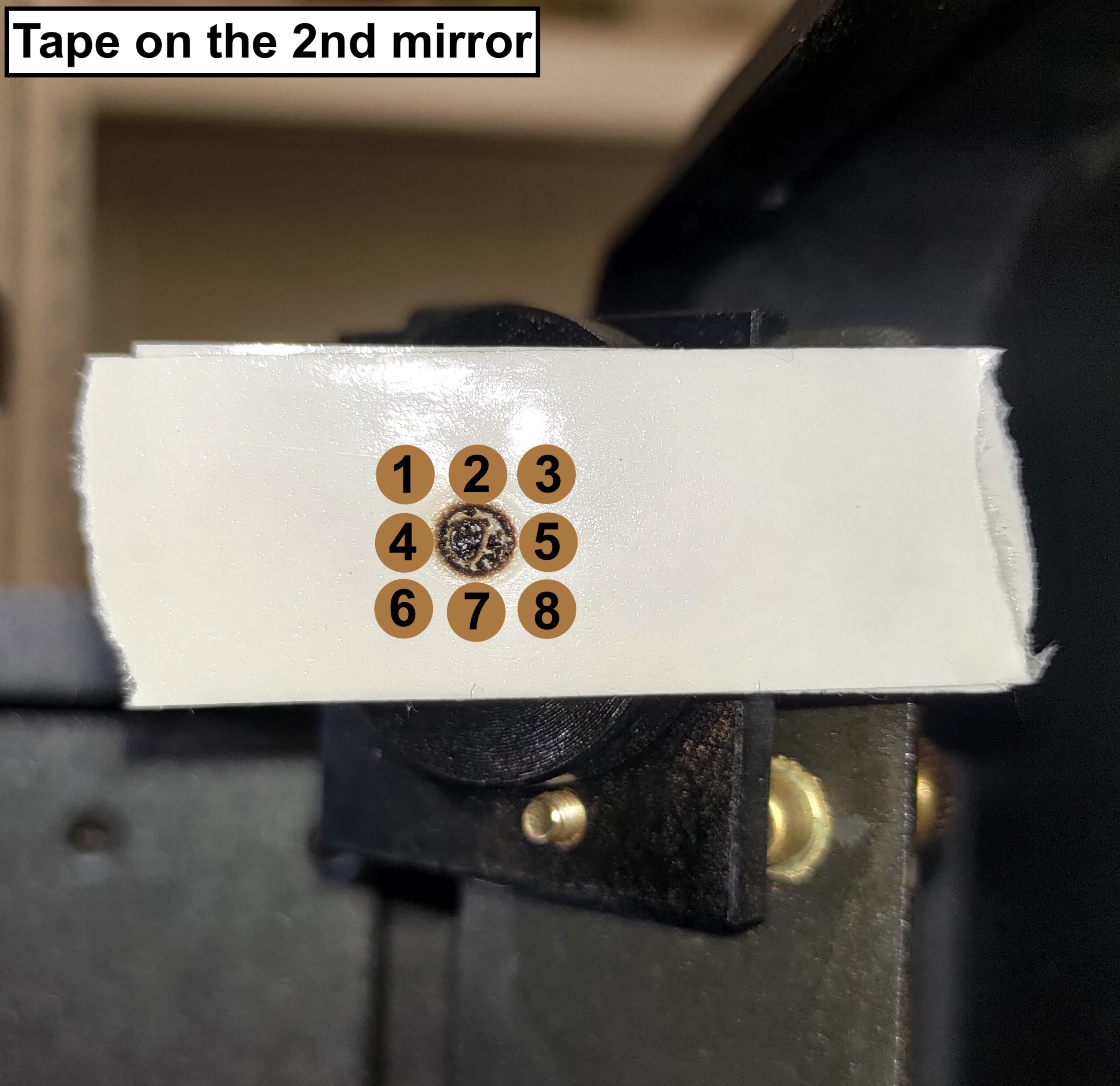

Se venligst billedet nedenfor, og find det nummer, der ligner dit andet punkts position:

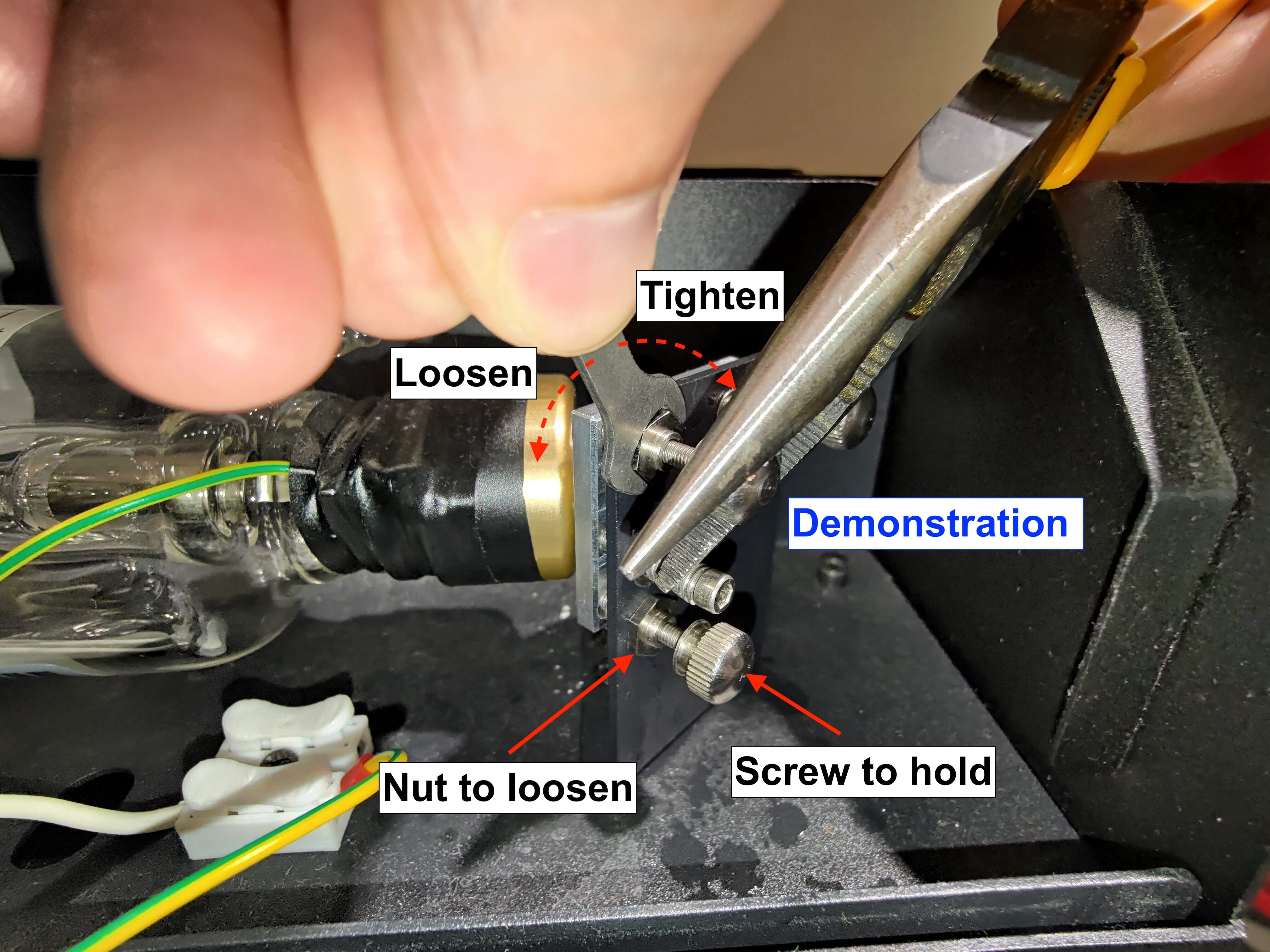

Før du justerer skruen, skal du lære, hvordan du løsner møtrikken korrekt:

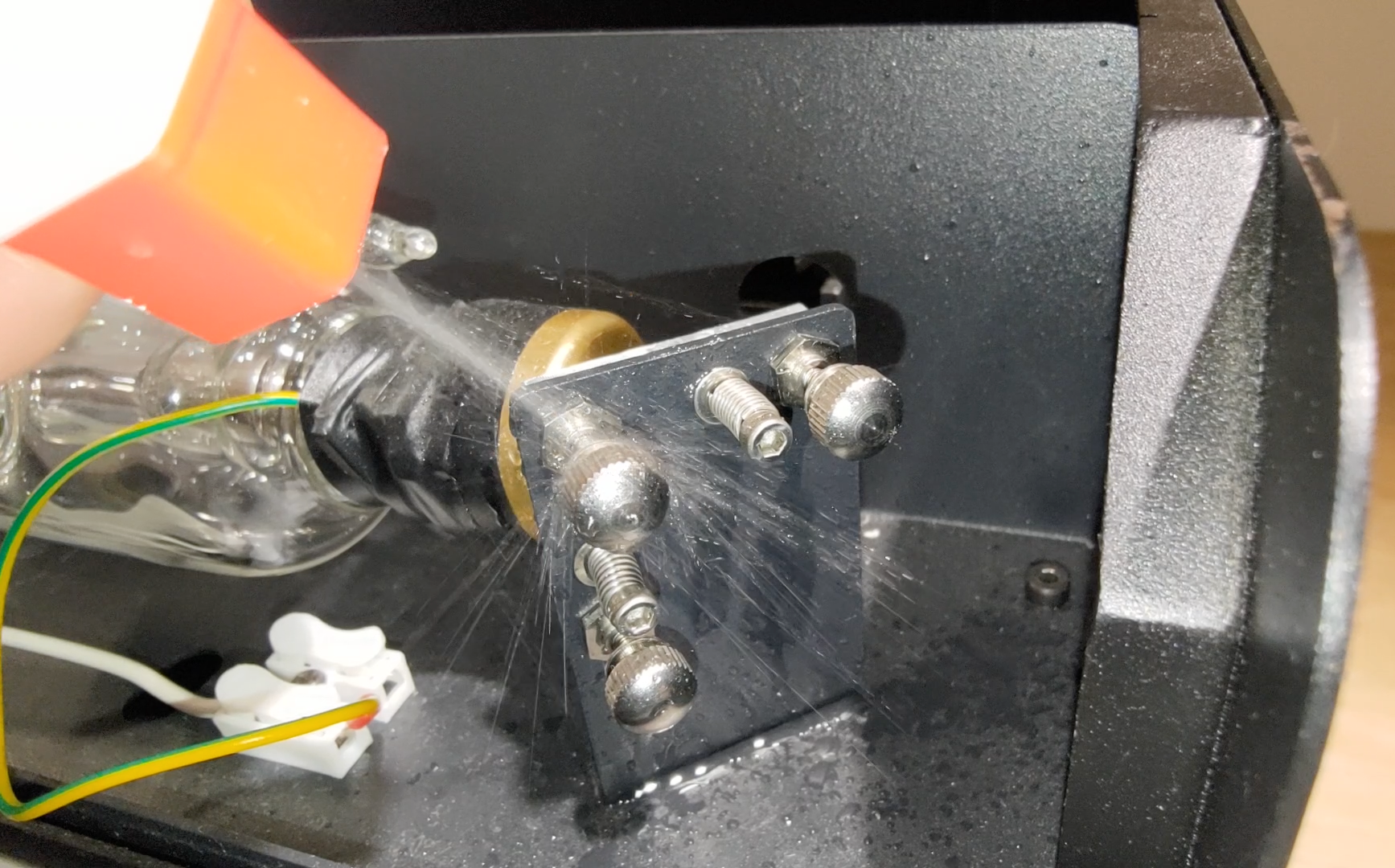

- Først skal du sprøjte alkohol på møtrikkerne for at smelte gelen eller limen og vente et par sekunder.
- Derefter skal du bruge tangen til at holde skruen, og derefter løsne møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.

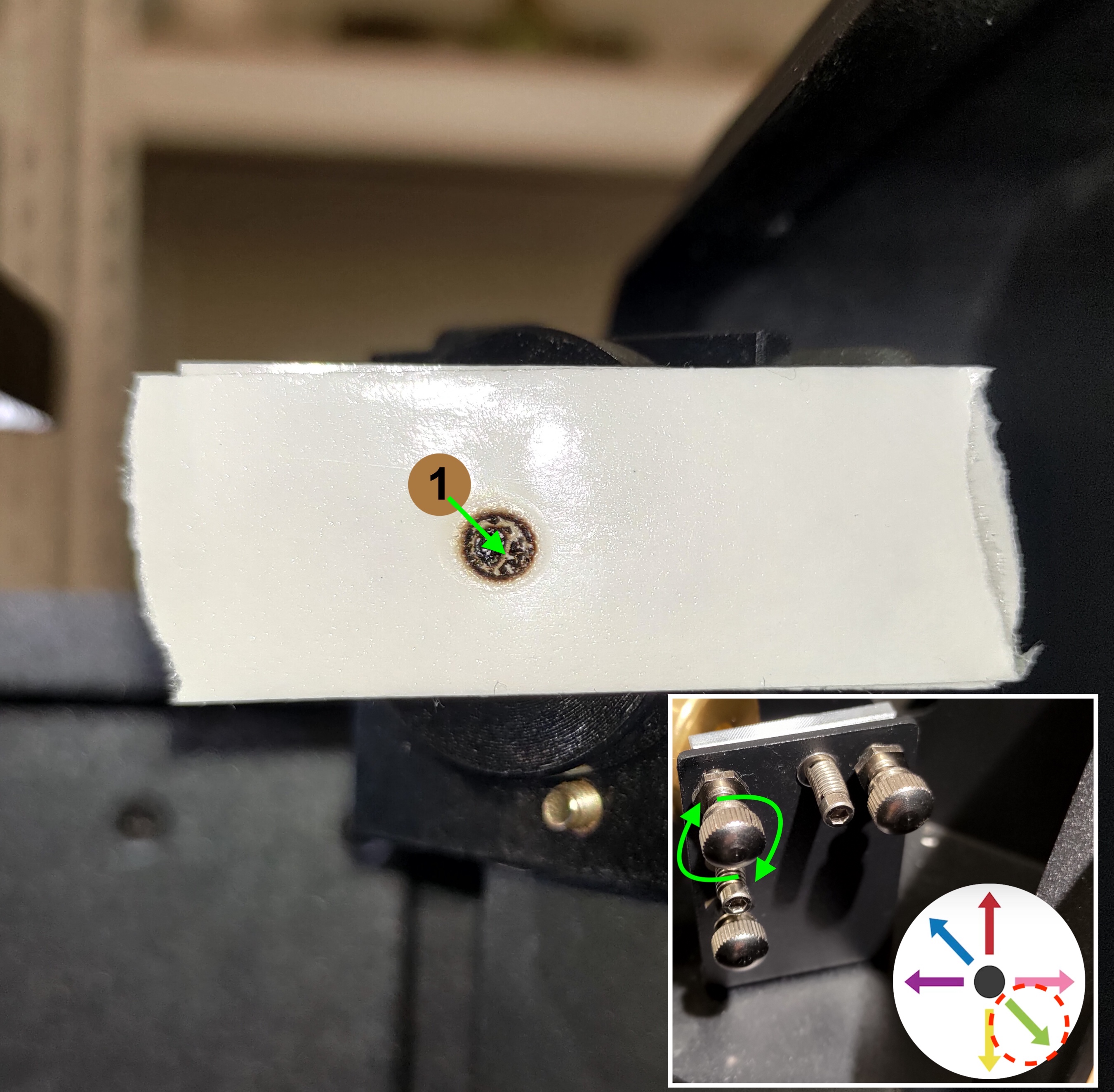

For #1:
Den anden prik skal ned til højre for at overlappe den første prik
Den øverste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.

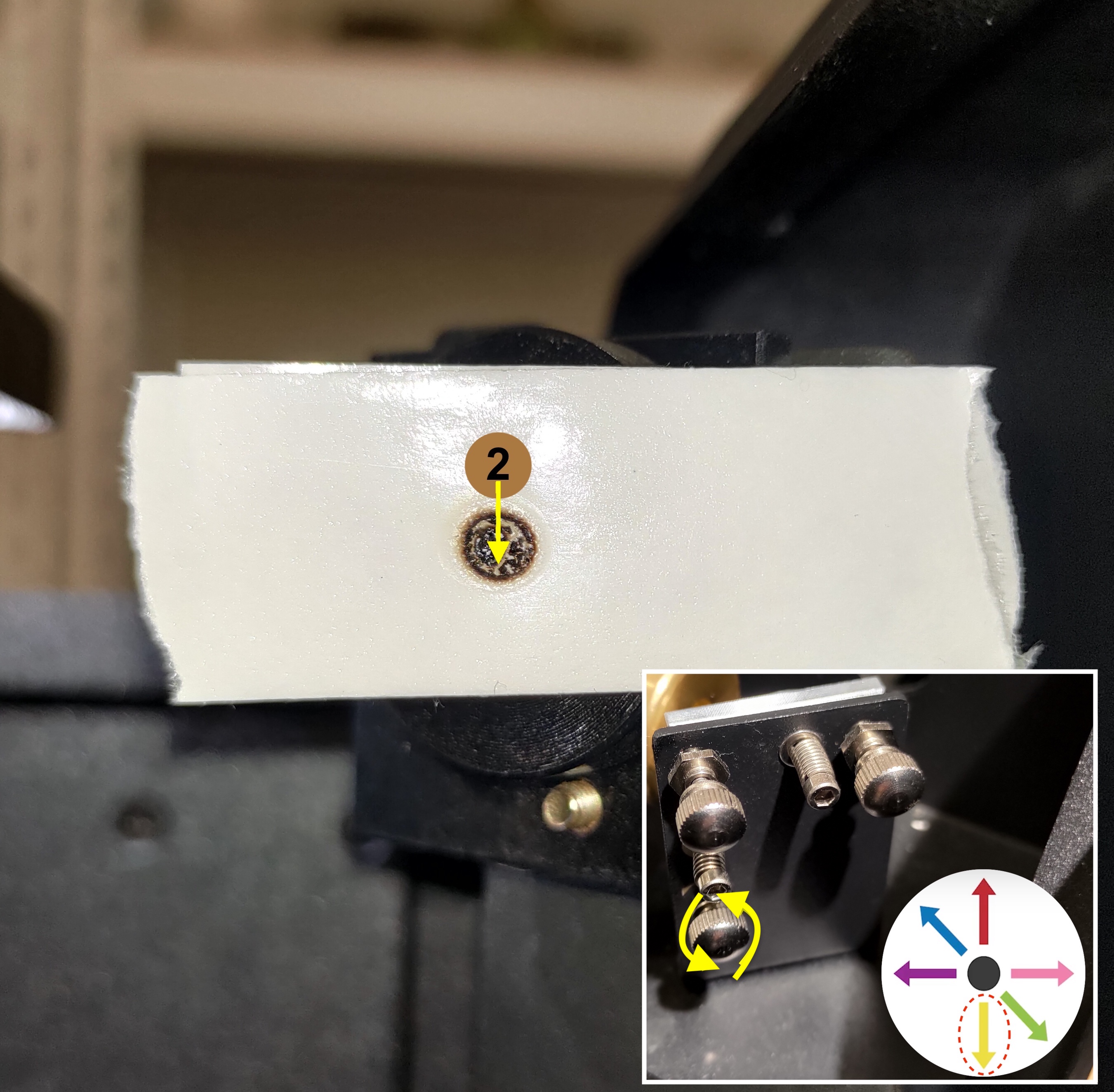

For #2:
Den anden prik skal lige ned for at overlappe den første prik.
Den nederste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.
For #3:
Den anden prik skal først ned og derefter til venstre for at overlappe den første prik.
Den nederste venstre skrue skal drejes mod uret for at få prikken til at gå ned.
Den øverste højre skrue skal drejes med uret for at få prikken til at gå til venstre.
Se venligst billedet nedenfor.

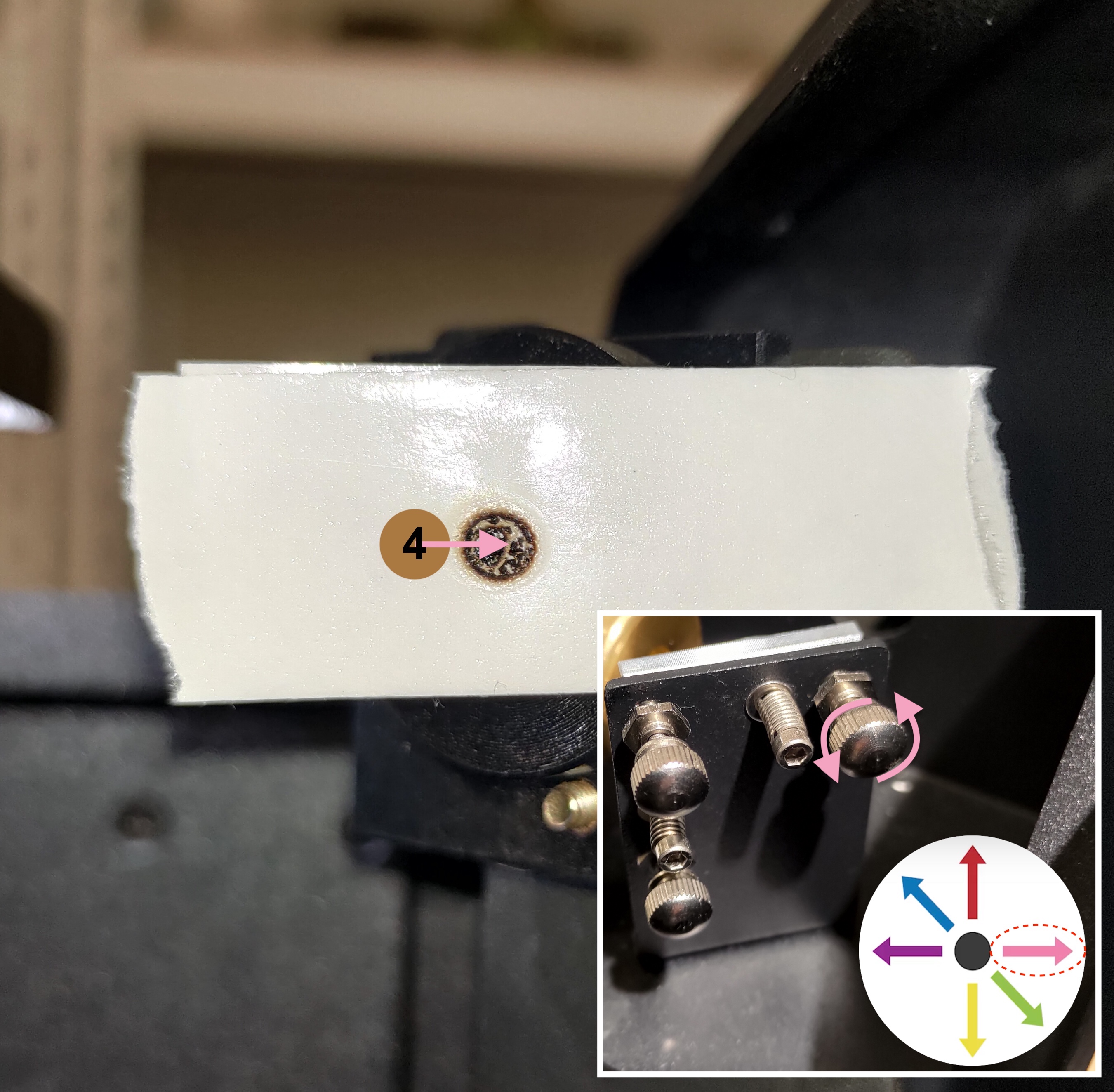

For #4:
Den anden prik skal gå til højre for at overlappe den første prik.
Den øverste højre skrue skal drejes mod uret. Se venligst billedet nedenfor.

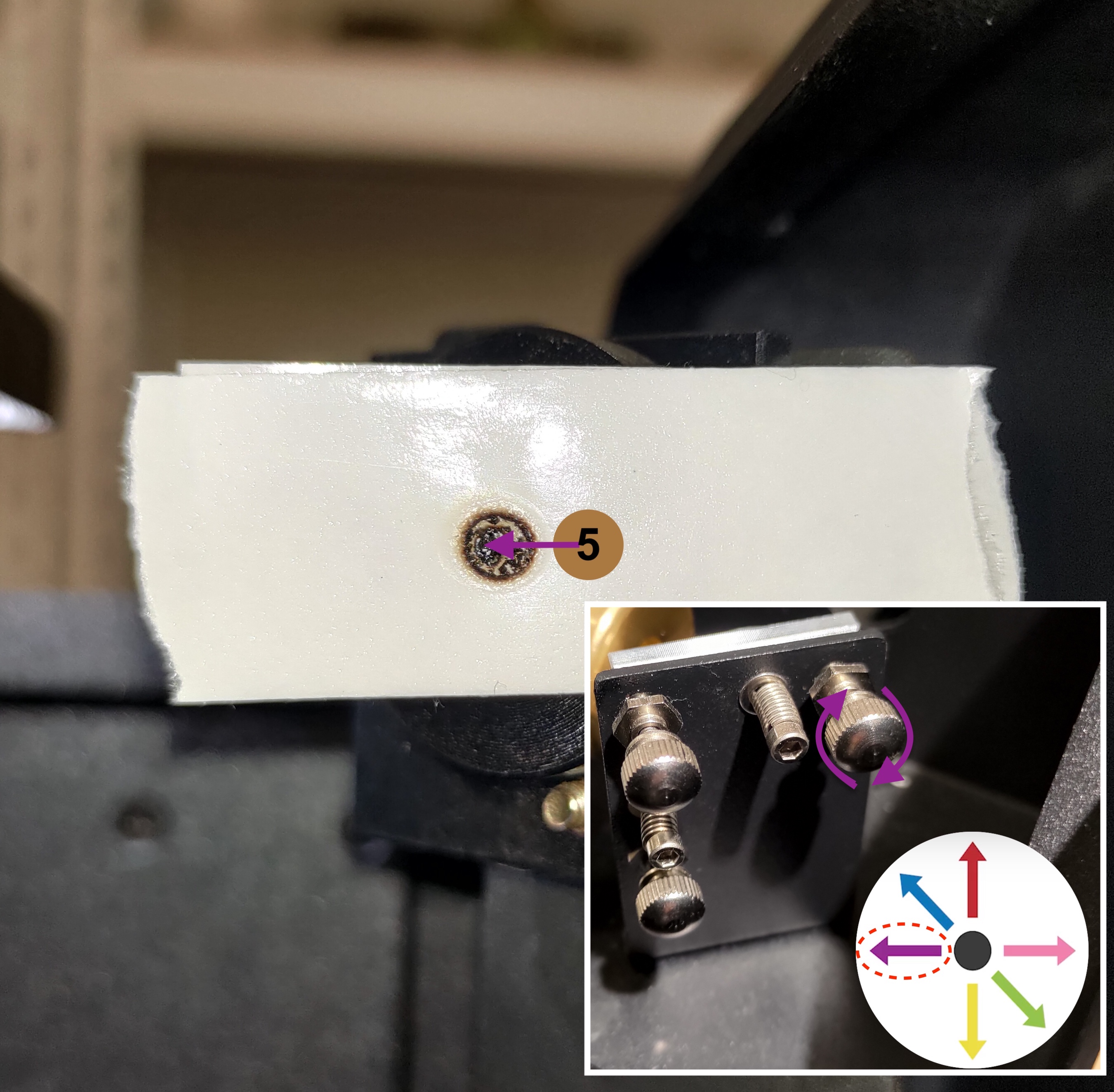

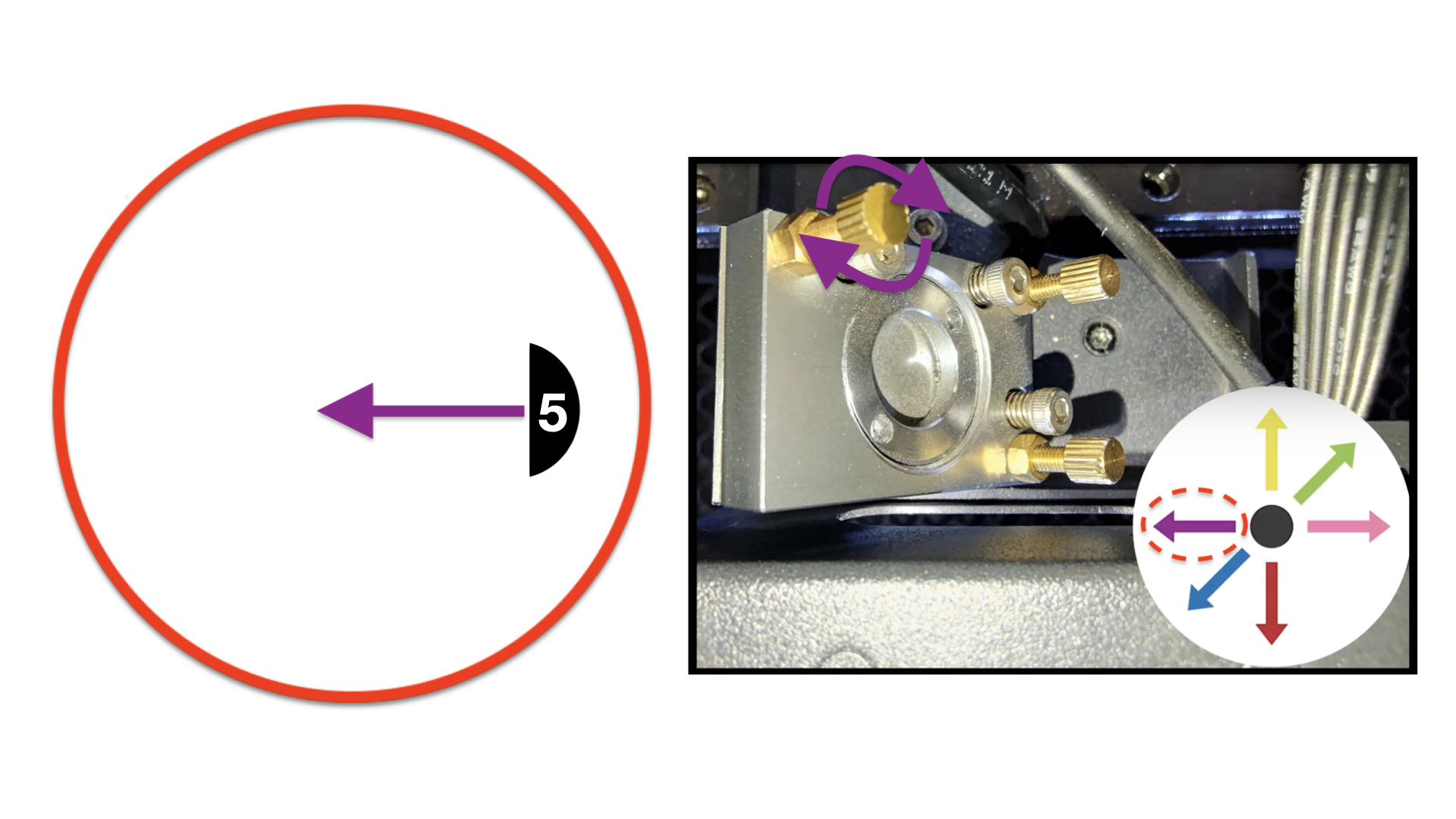

For #5:
Den anden prik skal gå til venstre for at overlappe den første prik.
Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.

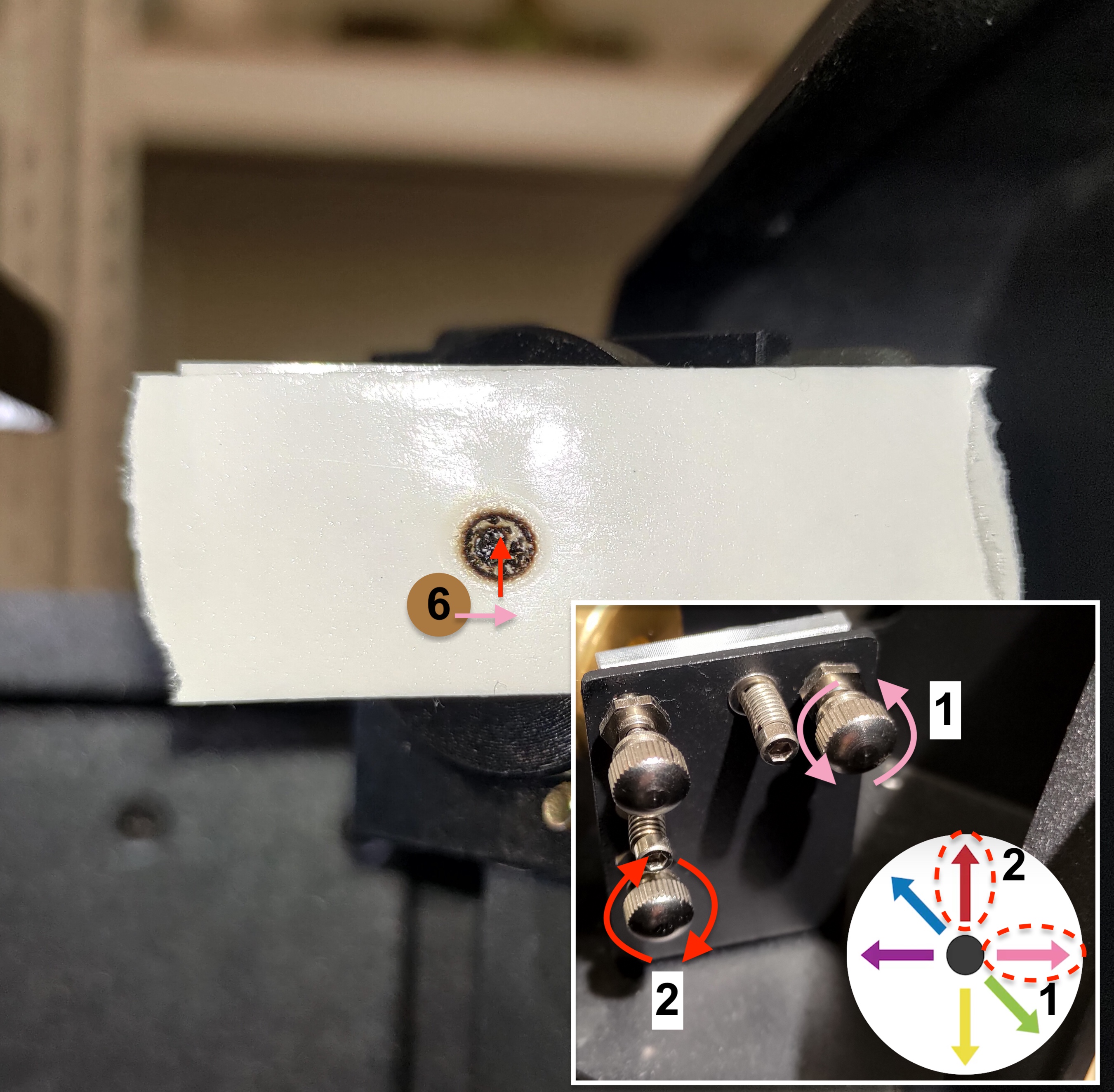

For #6:
Den anden prik skal først gå til højre og derefter op for at overlappe den første prik.
Den øverste højre skrue skal drejes mod uret for at få prikken til at gå til højre.
Den nederste venstre skrue skal drejes med uret for at få prikken til at gå op.
Se venligst billedet nedenfor.
For #7:
Den anden prik skal gå lige op for at overlappe den første prik.
Den nederste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.

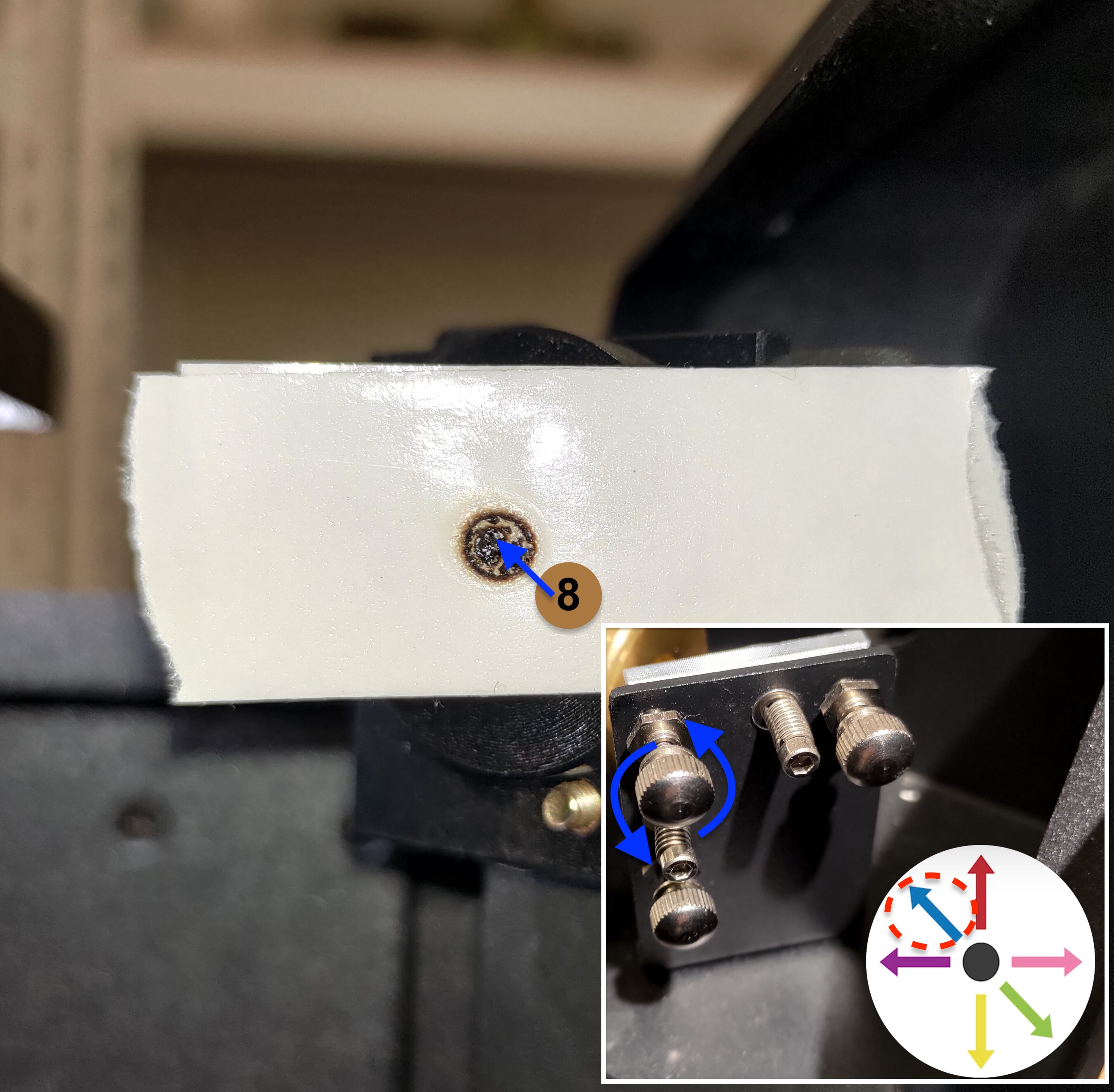

For #8:
Den anden prik skal gå op til venstre for at overlappe den første prik
Den øverste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.
Trin 7-4-2 - Spænd møtrikken efter justering
Spænd venligst møtrikken efter justering af skruen ved at dreje den med uret.
Trin 7-5 - Indsaml tapen fra det andet spejl
Sæt det 2. spejl tape på papiret. Skriv positionen og antallet af impulser ned som på billedet nedenfor.
Trin 8 - Kontrollér strålegangen fra andet til tredje spejl
Dette trin er for at kontrollere, om stien er justeret fra det 2. spejl til det 3. spejl.
Oversigt over trin:
Trin 8-1 - Lav den første prik i midterste venstre position
Placer et tolagstape på det 3. spejl, og flyt hovedet til den midterste venstre position.
Lav tre impulser for at lave det første punkt.
Trin 8-2 - Lav den anden prik i midterste højre position
Behold det samme tape på det 3. spejl, og flyt hovedet til den midterste højre position.
Lav tre pulser for at lave det andet punkt.
Trin 8-3 - Kontroller, om det første og det andet punkt overlapper
Hvis dine punkter overlapper perfekt, som på det gode eksempelbillede nedenfor, indikerer det, at stien er korrekt justeret. Du kan gå videre til Trin 8-5.
Hvis de ikke overlapper, indikerer det, at den optiske sti fra det 2. spejl til det 3. spejl er fejljusteret, og det 2. spejl skal justeres.
Godt eksempel:
Dårligt eksempel:
Trin 8-4 - Juster strålegangen fra det andet spejl til det tredje spejl
Dette trin vil lære dig, hvordan du justerer stien fra det 2. spejl til det 3. spejl ved at justere skruerne på det 2. spejl.

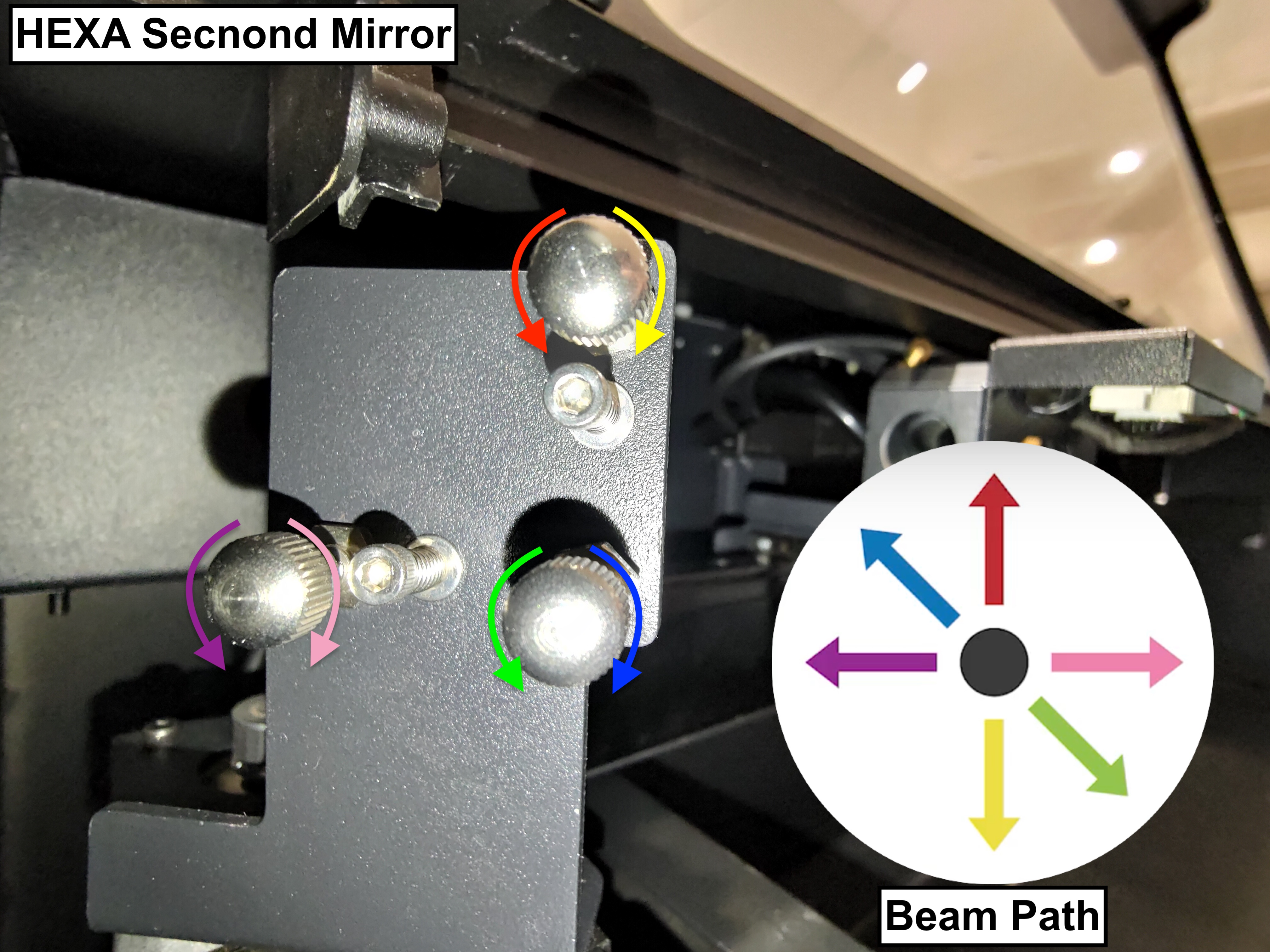

Der er tre skruer på det 2. spejl, og rotation af dem med eller mod uret vil ændre strålevejen, hvilket betyder det andet punkts position vil ændre sig.
Bemærk venligst, at hver gang du justerer skruen, kan stien ændre sig. For at sikre nøjagtighed anbefales det at fjerne den gamle tape med de tidligere punkter og bruge en ny tolags tape til at bekræfte, om de nye punkter overlapper.
Trin 8-4-1 - Identificer skruen, der skal justeres

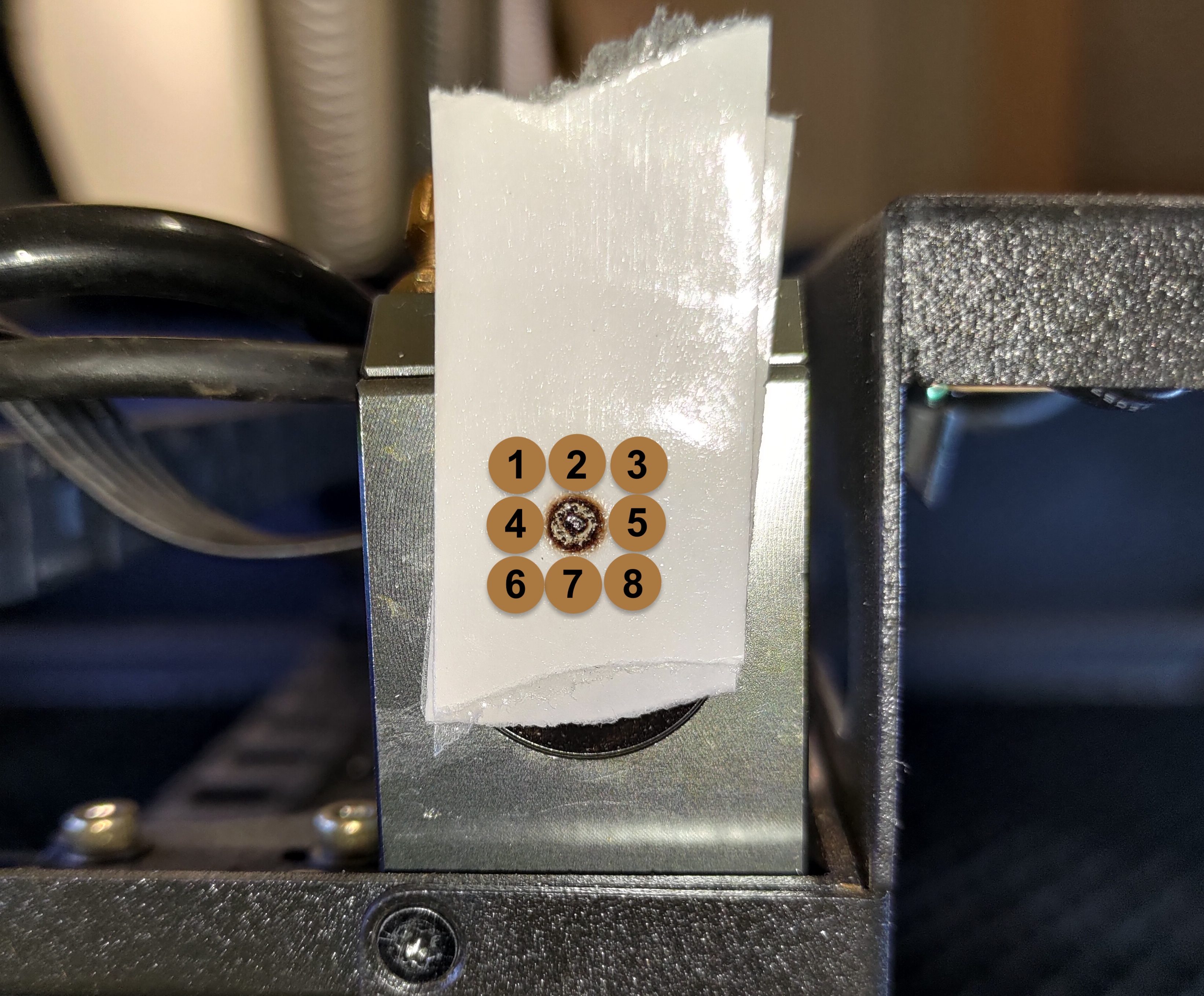

Bestem positionen af dit andet punkt, og vælg skruen og dens rotationsretning.

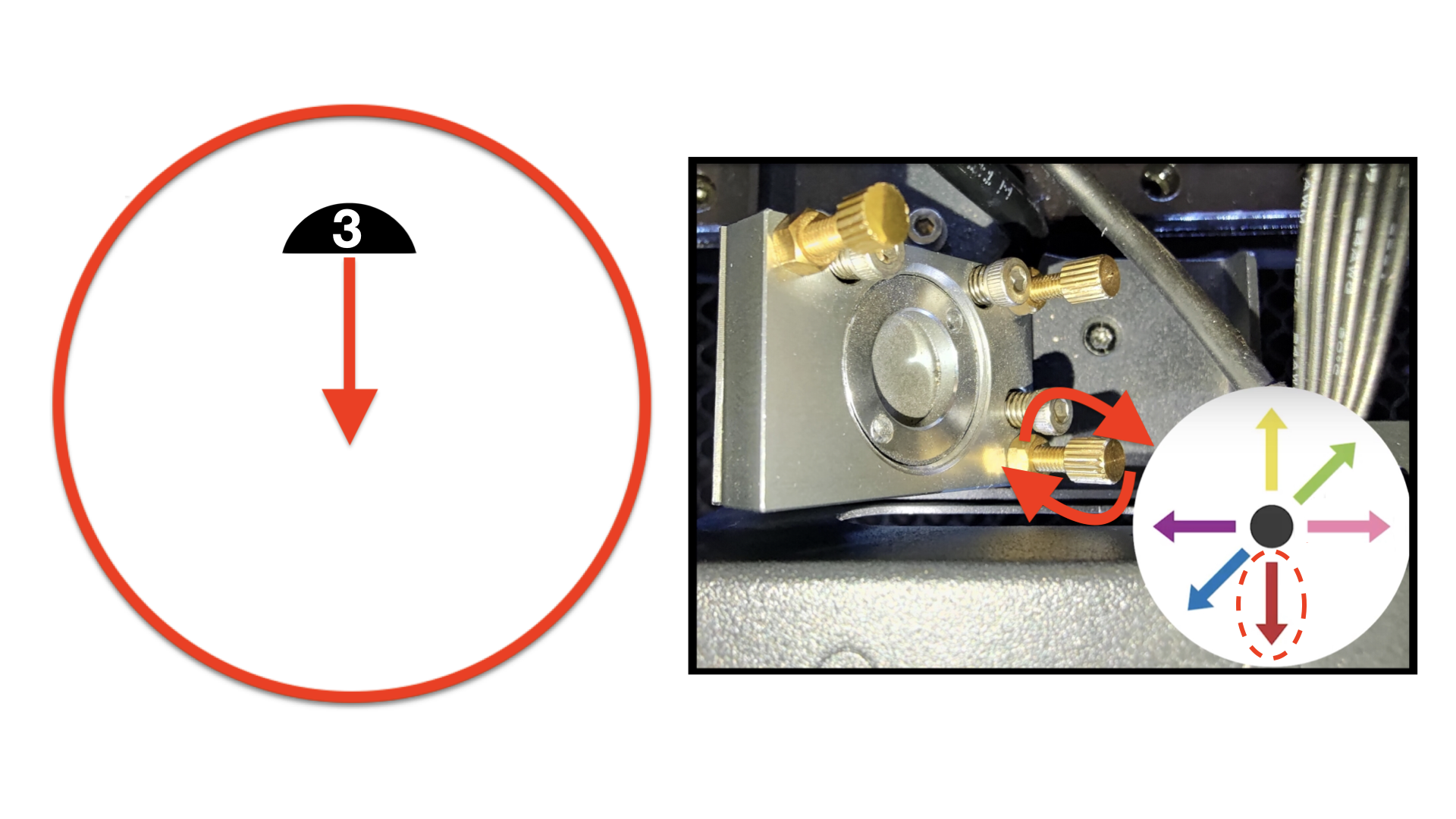

Se venligst billedet nedenfor, og find det nummer, der ligner dit andet punkts position:

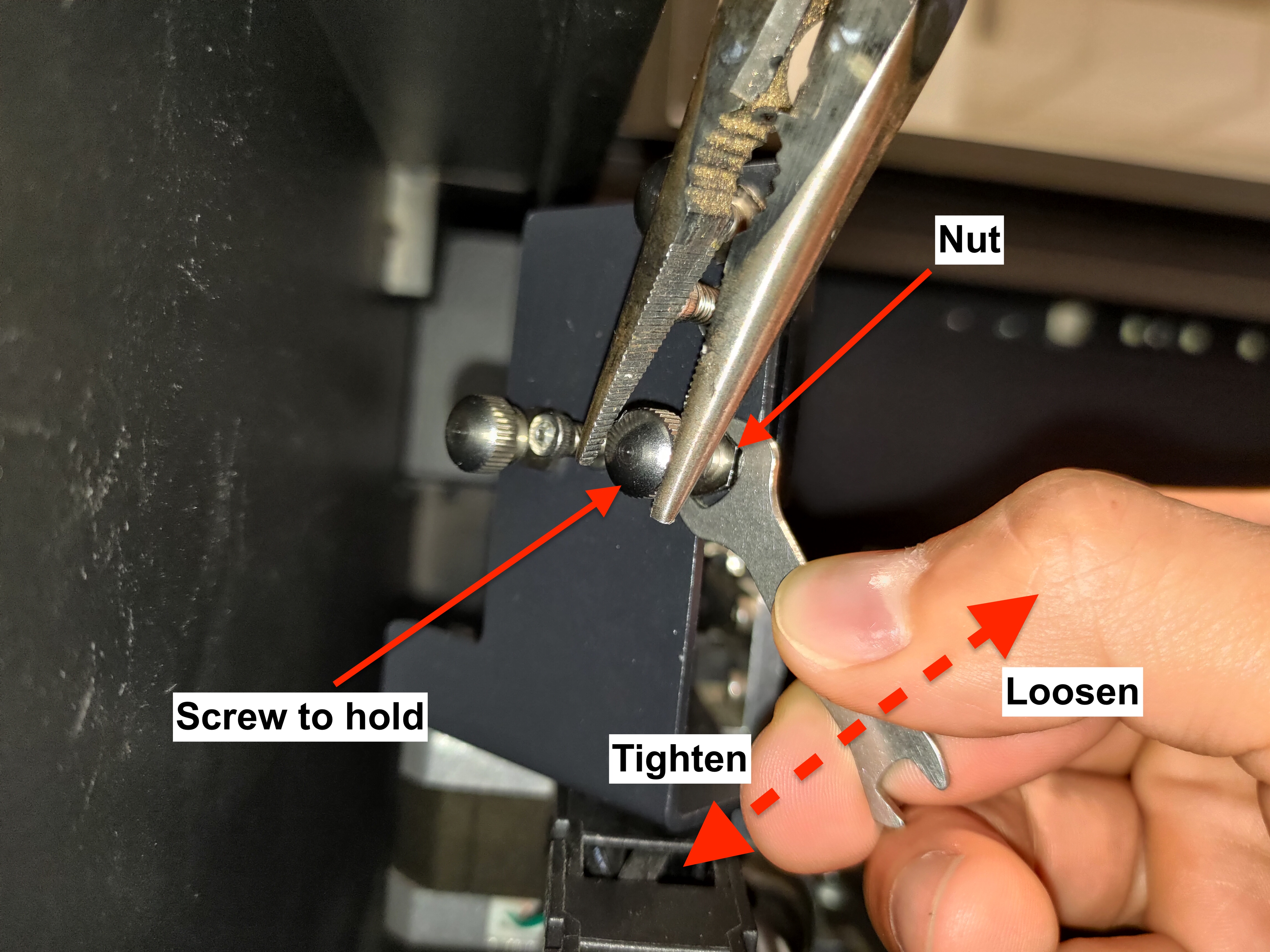

Før du justerer skruen, skal du lære, hvordan du løsner møtrikken korrekt:

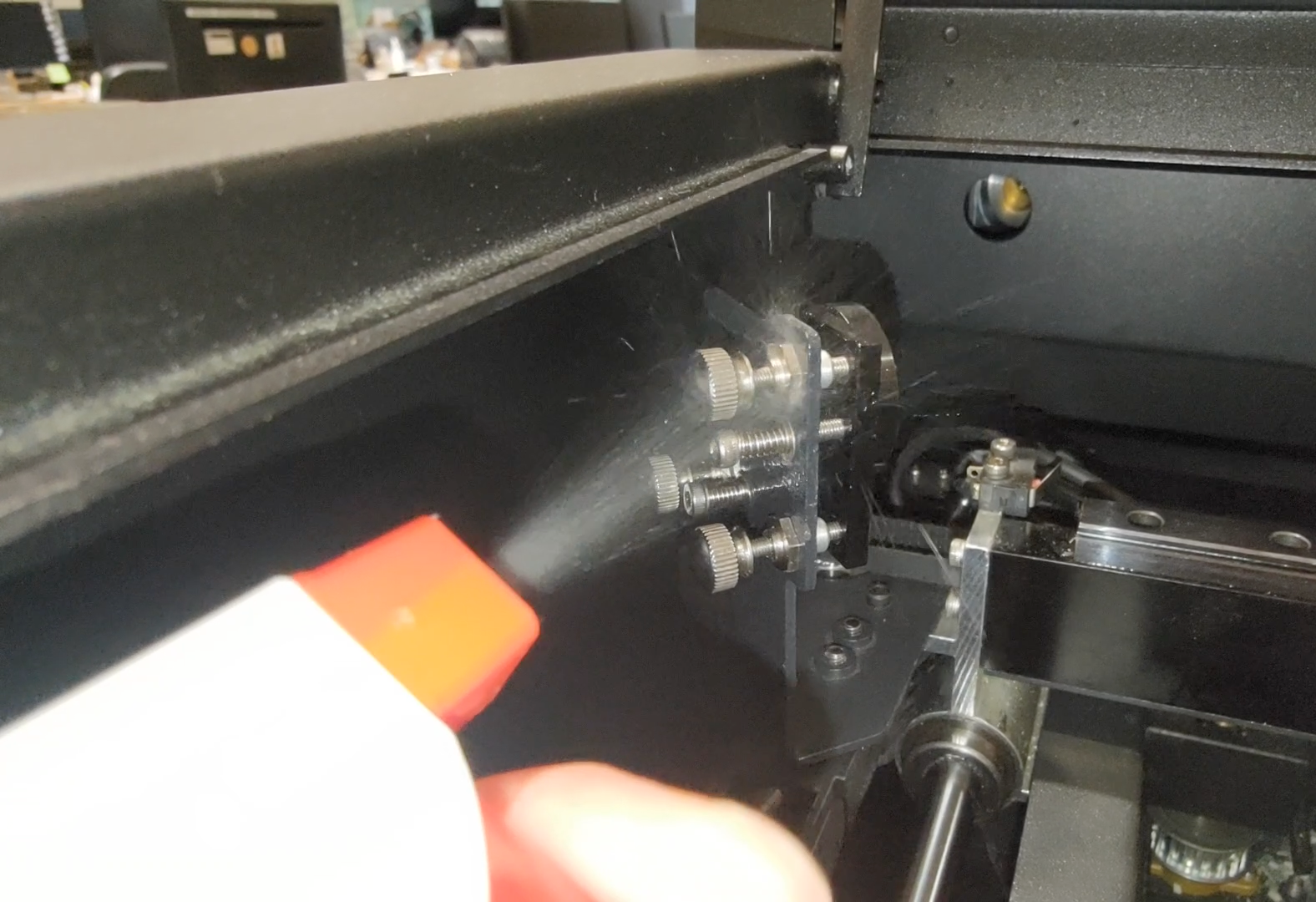

- Først skal du sprøjte alkohol på møtrikkerne for at smelte gelen eller limen og vente et par sekunder.
- Brug derefter tangen til at holde skruen, og løsn møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.
For #1:
Den anden prik skal ned til højre for at overlappe den første prik
Den nederste højre skrue skal roteres mod uret.
Se venligst billedet nedenfor.

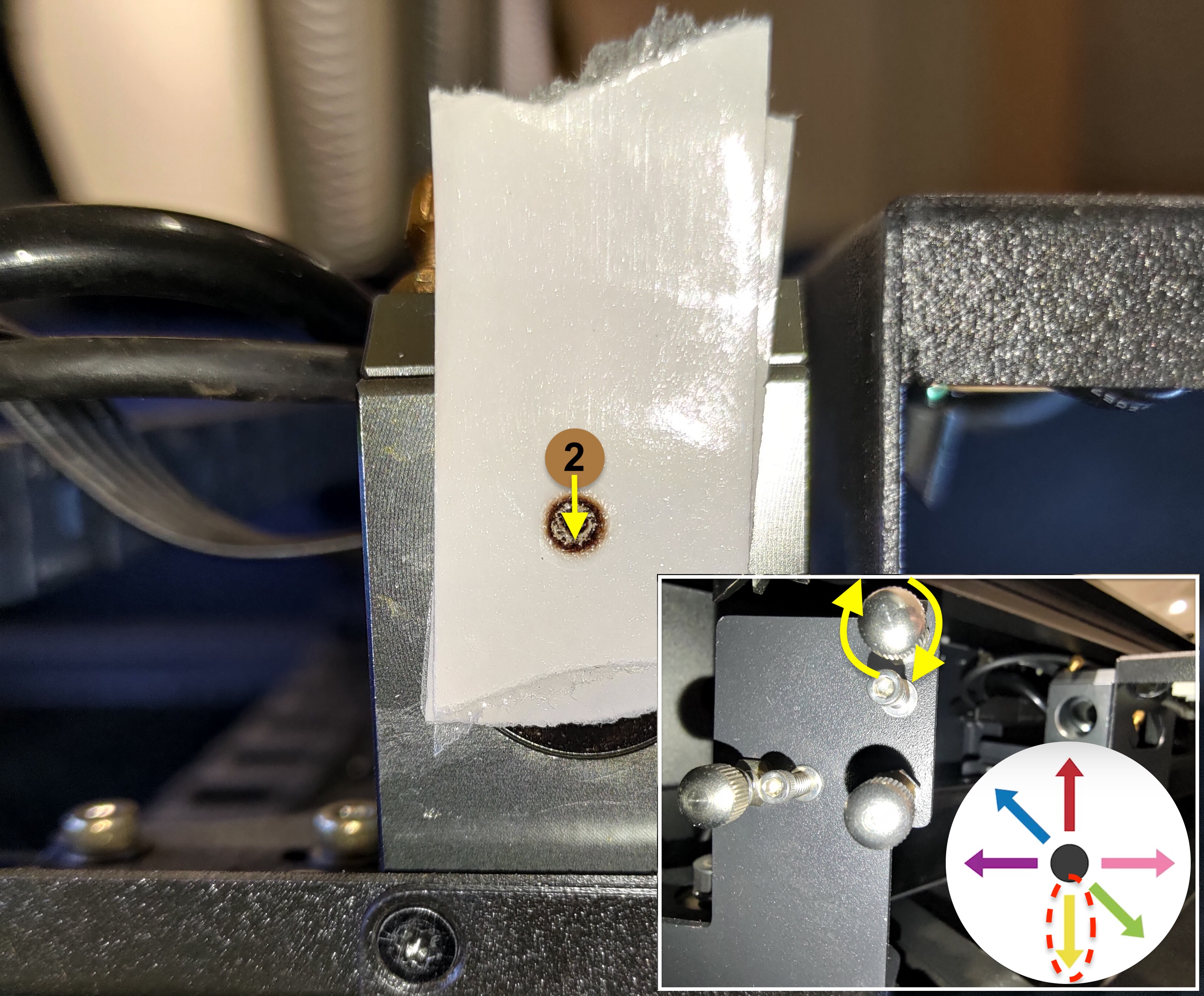

For #2:
Den anden prik skal lige ned for at overlappe den første prik.
Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.

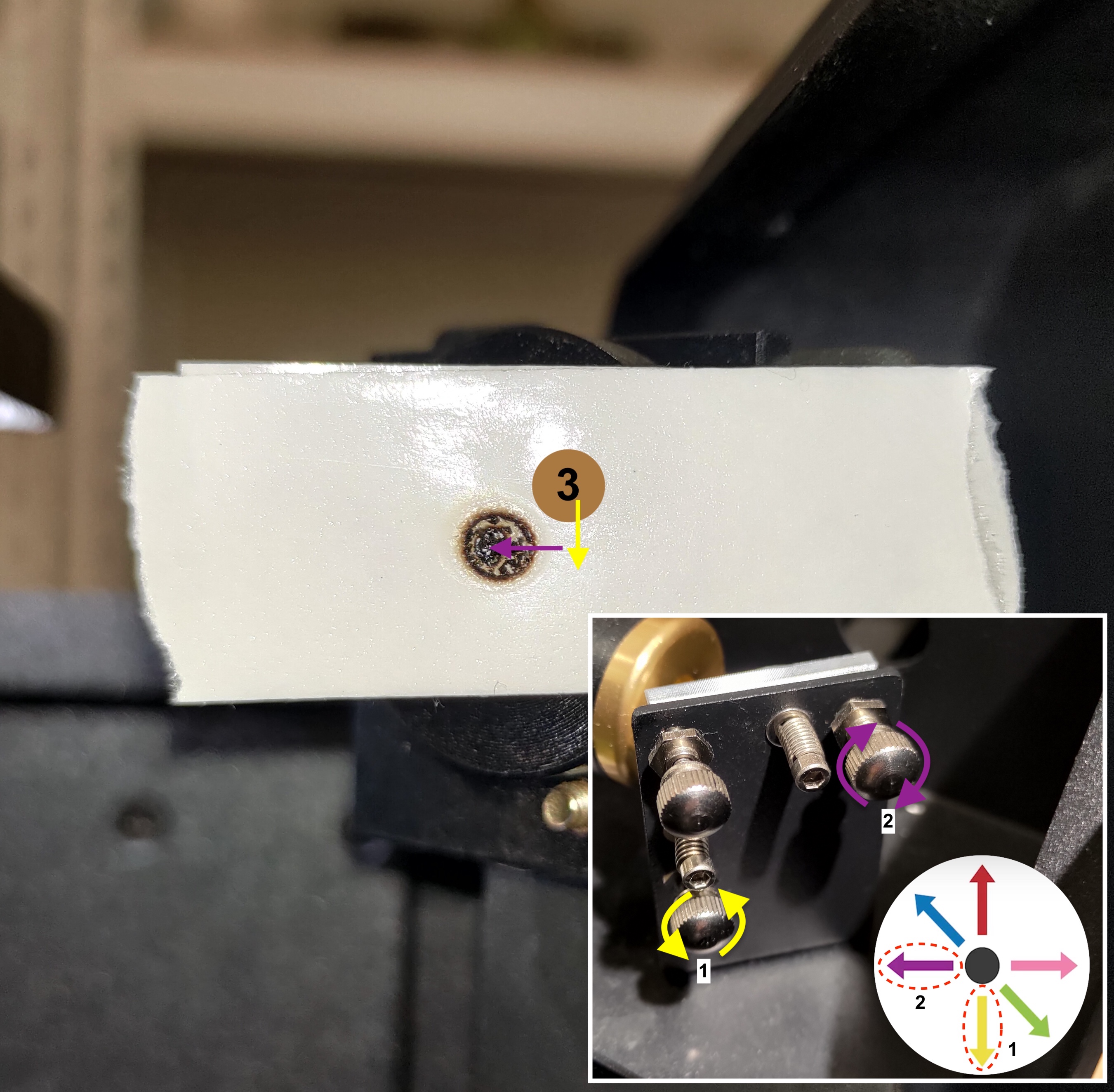

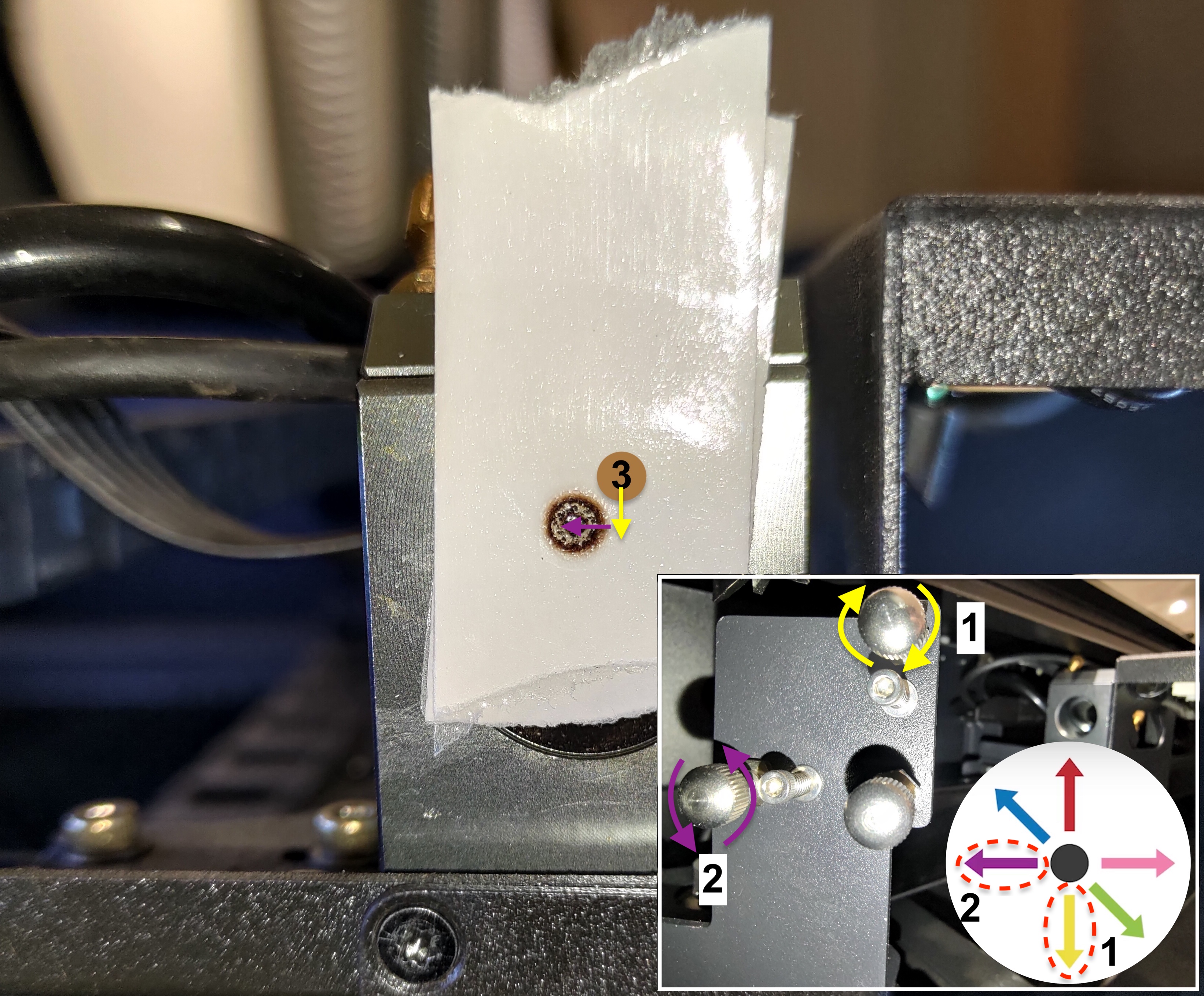

For #3:
Den anden prik skal først ned og derefter til venstre for at overlappe den første prik.
Den øverste højre skrue skal roteres med uret for at få punktet til at gå ned.
Den nederste venstre skrue skal roteres mod uret for at få punktet til at gå til venstre.
Se venligst billedet nedenfor.
For #4:
Den anden prik skal gå til højre for at overlappe den første prik.
Den nederste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.
For #5:
Den anden prik skal gå til venstre for at overlappe den første prik.
Den nederste venstre skrue skal drejes mod uret.
Se venligst billedet nedenfor.

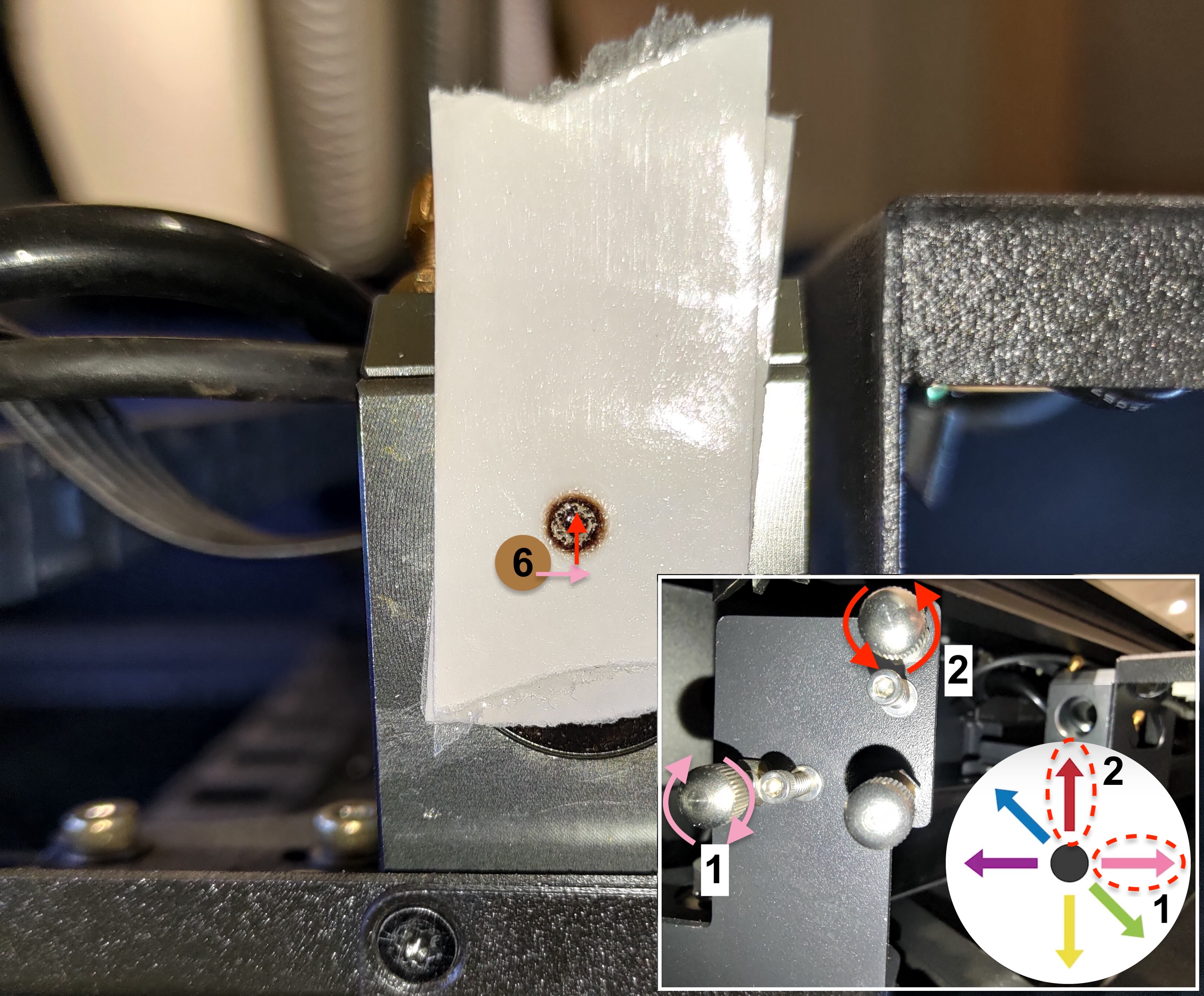

For #6:
Den anden prik skal først gå til højre og derefter op for at overlappe den første prik.
Den nederste venstre skrue skal roteres med uret for at få punktet til at gå til højre.
Den øverste højre skrue skal roteres mod uret for at få punktet til at gå op.
Se venligst billedet nedenfor.

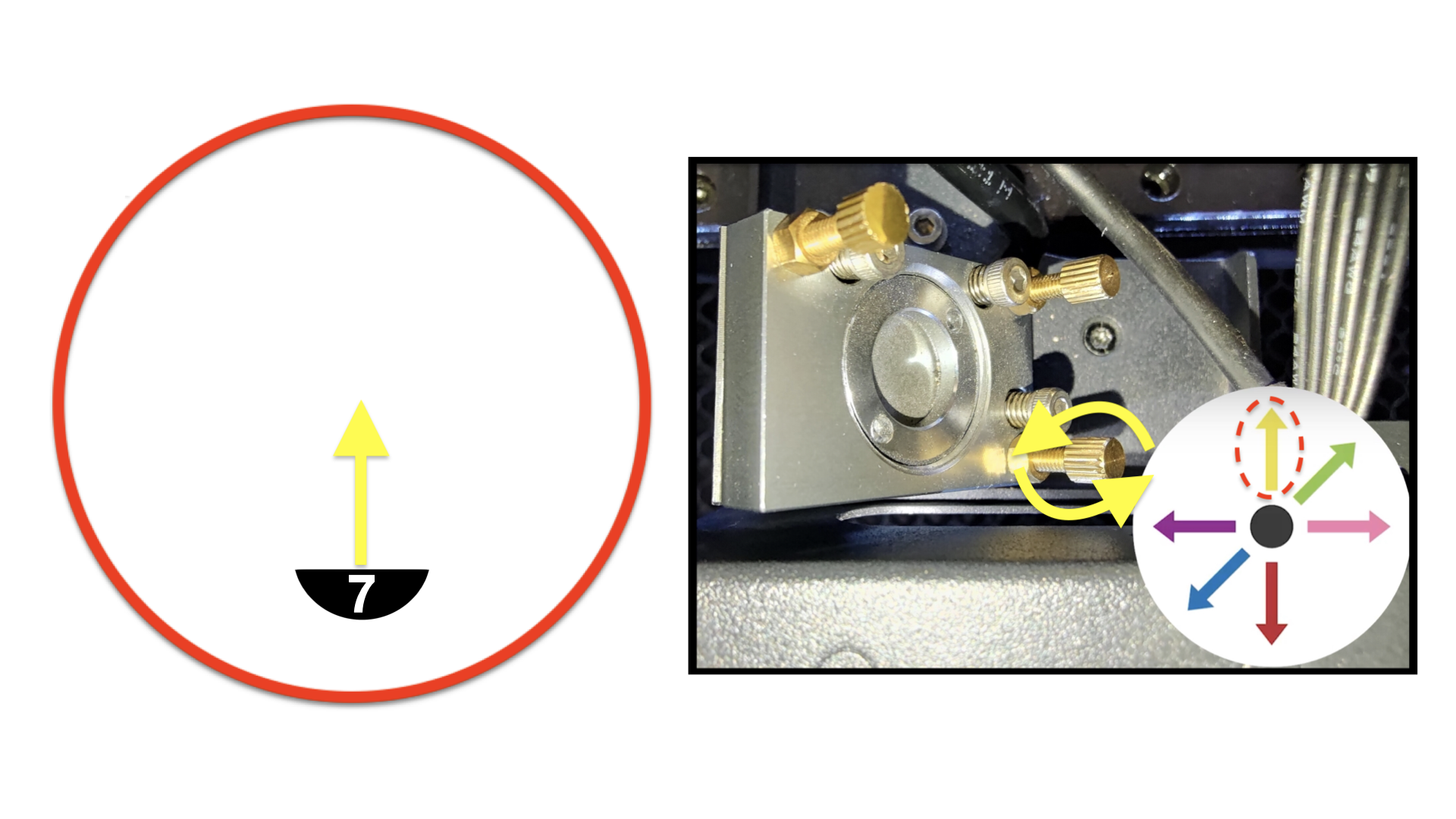

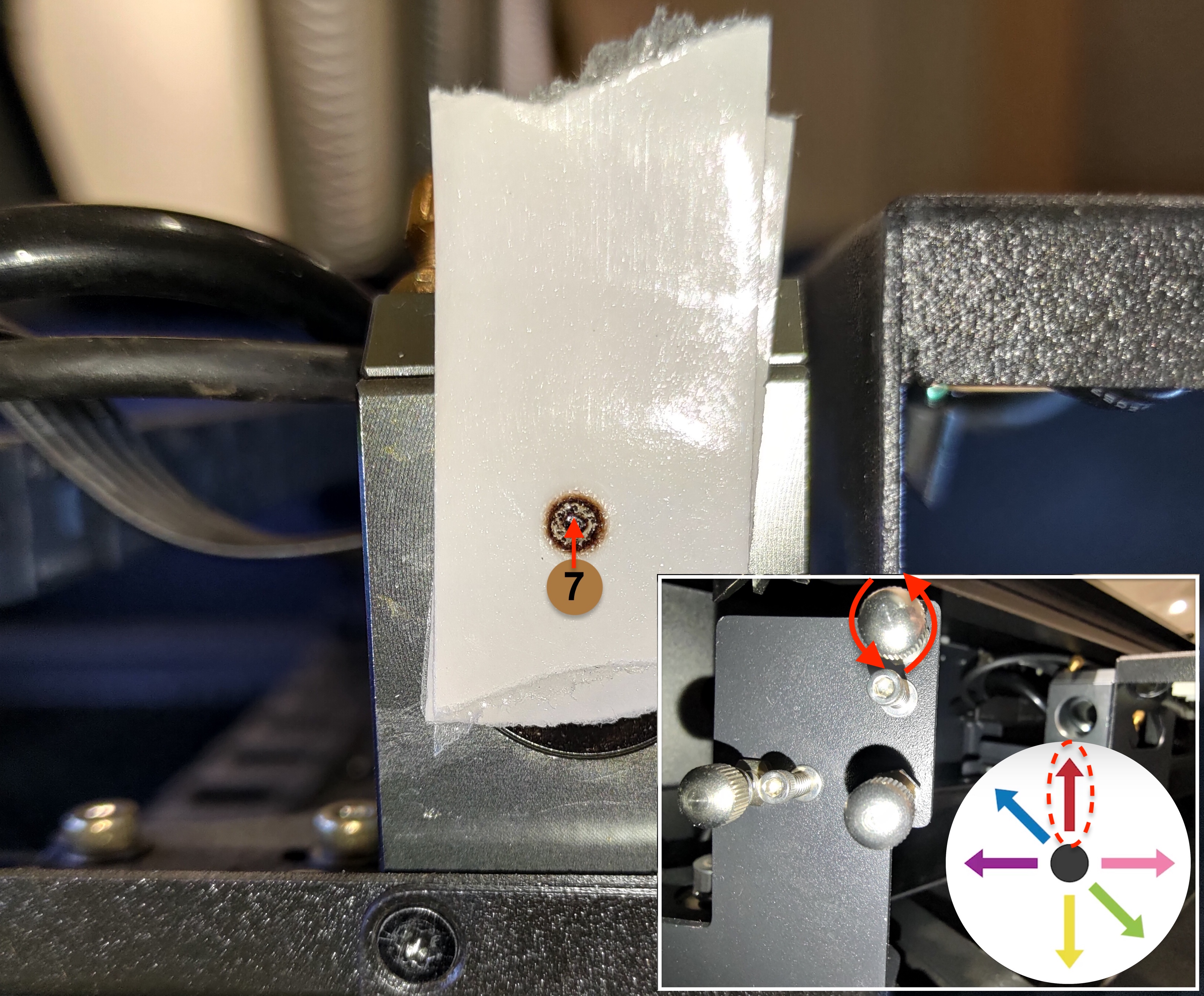

For #7:
Den anden prik skal gå lige op for at overlappe den første prik.
Den øverste højre skrue skal drejes mod uret. Se venligst billedet nedenfor.
For #8:
Den anden prik skal gå op til venstre for at overlappe den første prik
Den nederste højre skrue skal roteres med uret. Se venligst billedet nedenfor.
Trin 8-4-2 - Spænd møtrikken efter justering
Venligst spænd møtrikken efter justering af skruen ved at dreje den med uret.
Trin 8-5 - Kontroller prikpositionen ved indgangen til det 3. spejl

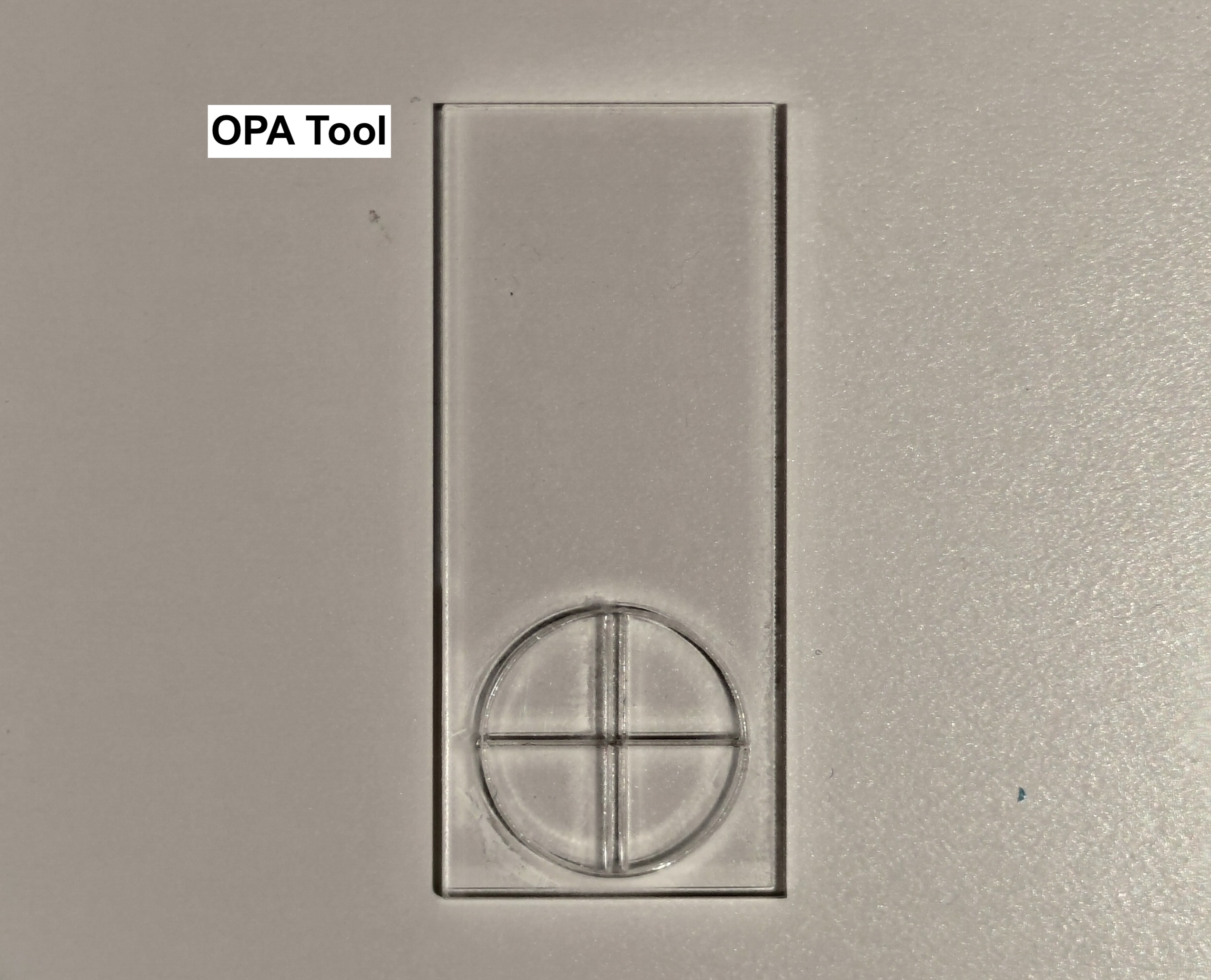

Hvis din sti fra det 2. til det 3. spejl er justeret, skal du bruge OPA-værktøjet til at kontrollere, om prikken er i midten af indgangen til det 3. spejl.
Brug venligst link til at downloade filen og bruge en 3 mm gennemsigtig akryl til at gravere og skære.

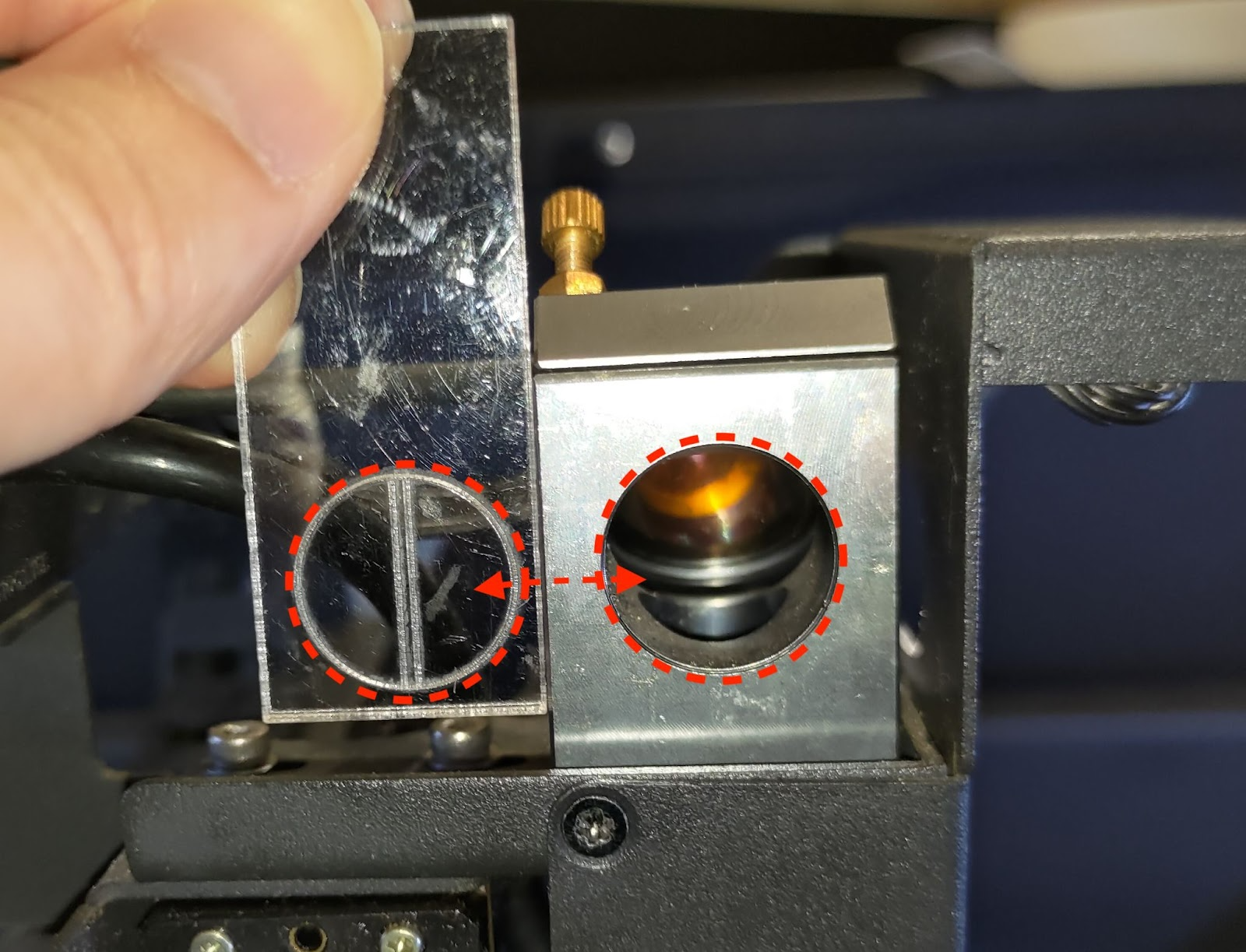

Værktøjets cirkel vil matche indgangen som på billedet nedenfor.
Hvis din maskine ikke kan skære gennem noget område af sengen, skal du lave et midlertidigt værktøj.

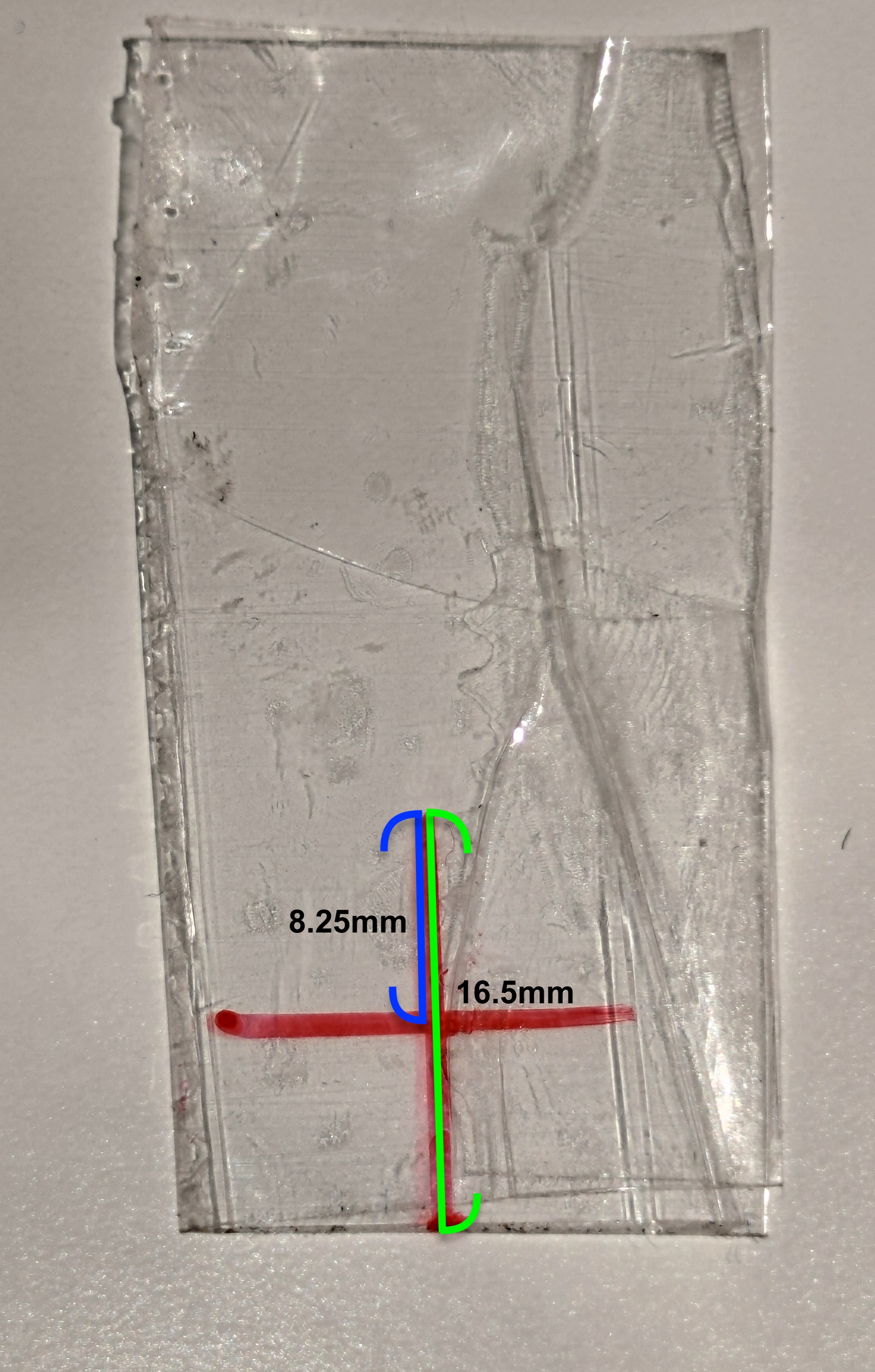

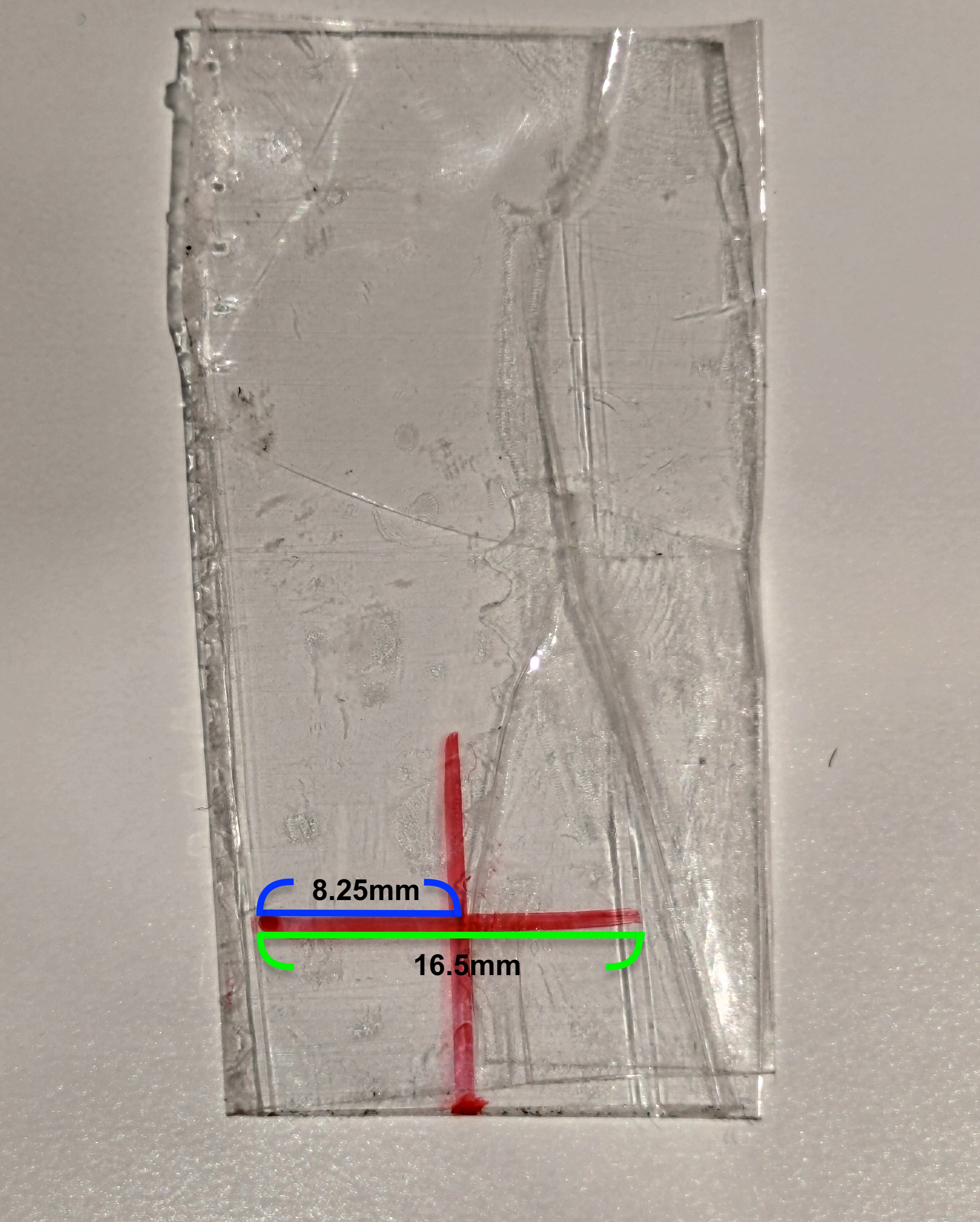

Brug venligst et stykke gennemsigtig tape og fold det for at lukke den klæbende del.
Tegn to linjer som på billederne nedenfor:
Midten af linjerne på tapen vil være midten af den runde indgang.

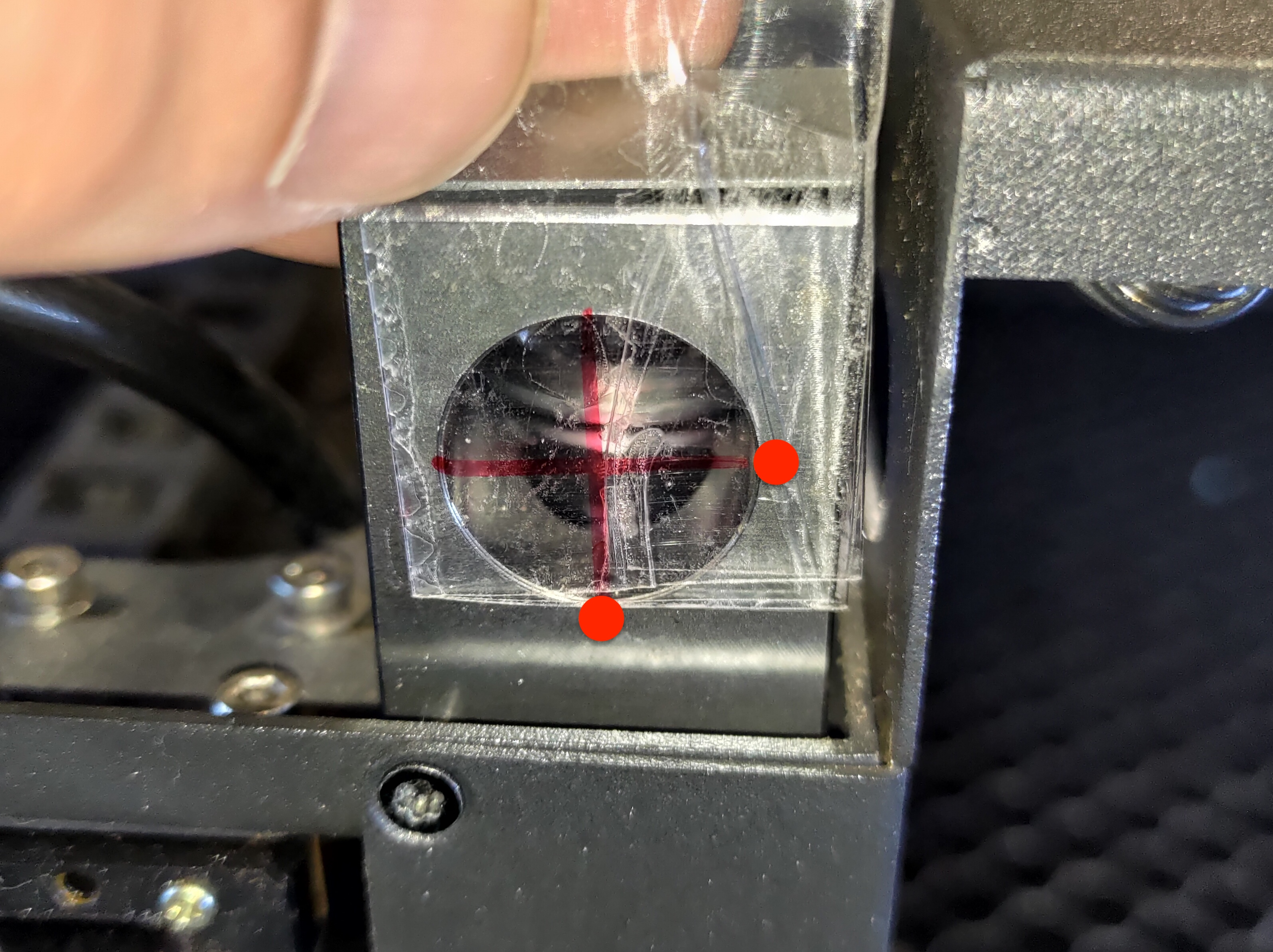

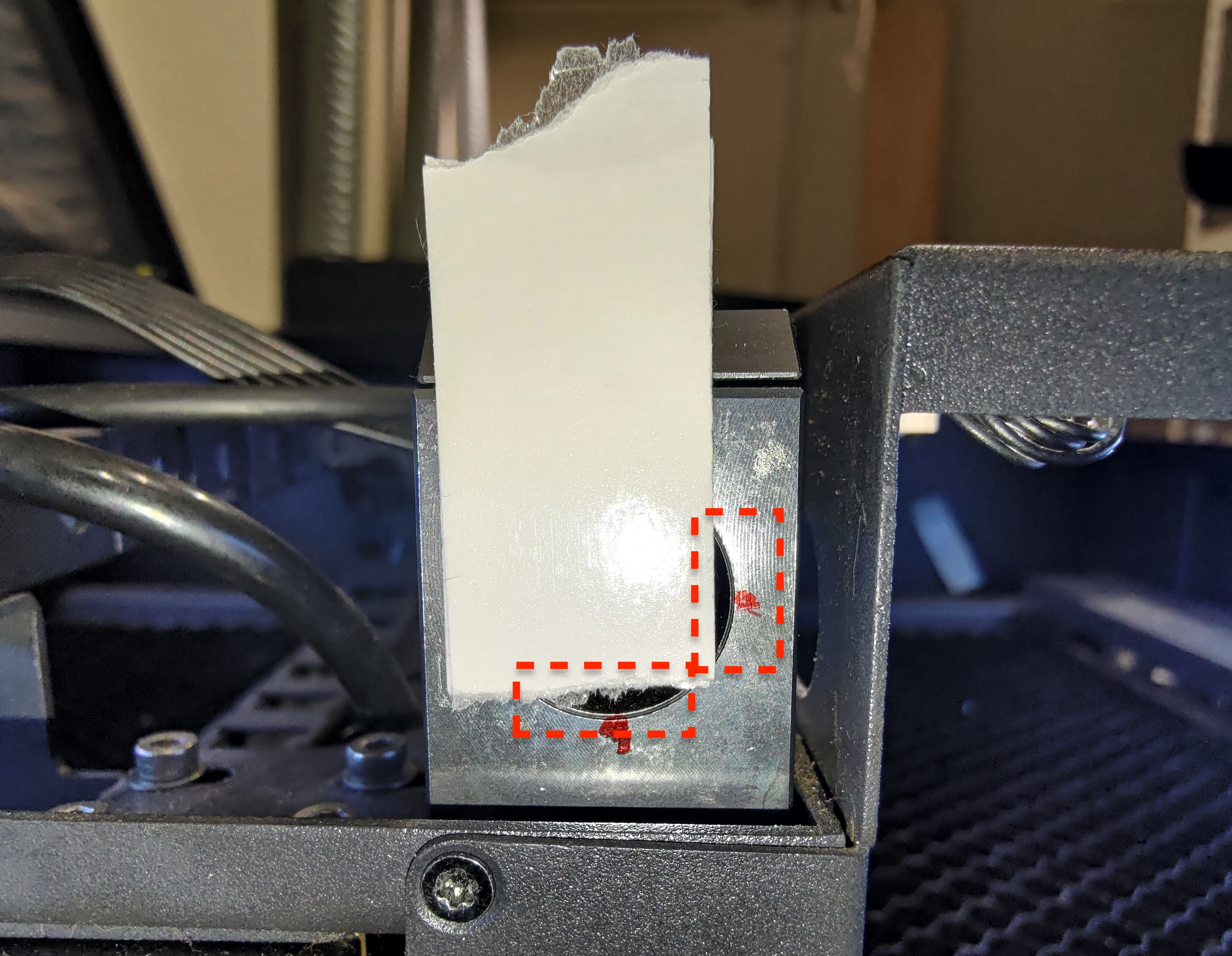

(Forslag om at markere to mærker som de røde punkter på billedet nedenfor for at justere linjerne på tapen.)
Trin 8-5-1 - Lav mærket

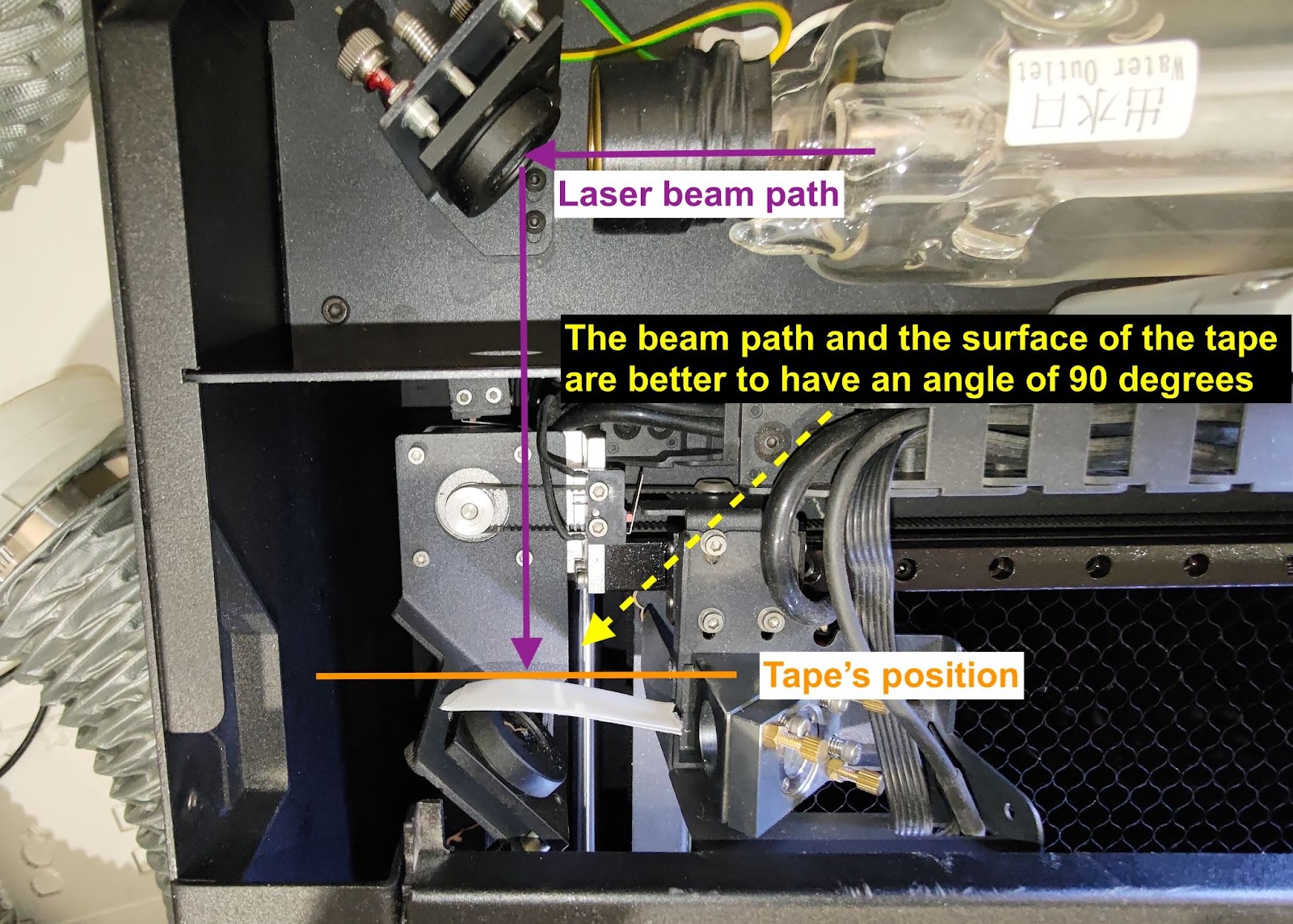

Placer et 2-lags tape på indgangen til det 3. spejl.
Dæk ikke cirklen (indgangen) helt, lad lidt være ude for at justere positionen af OPA-værktøjet.

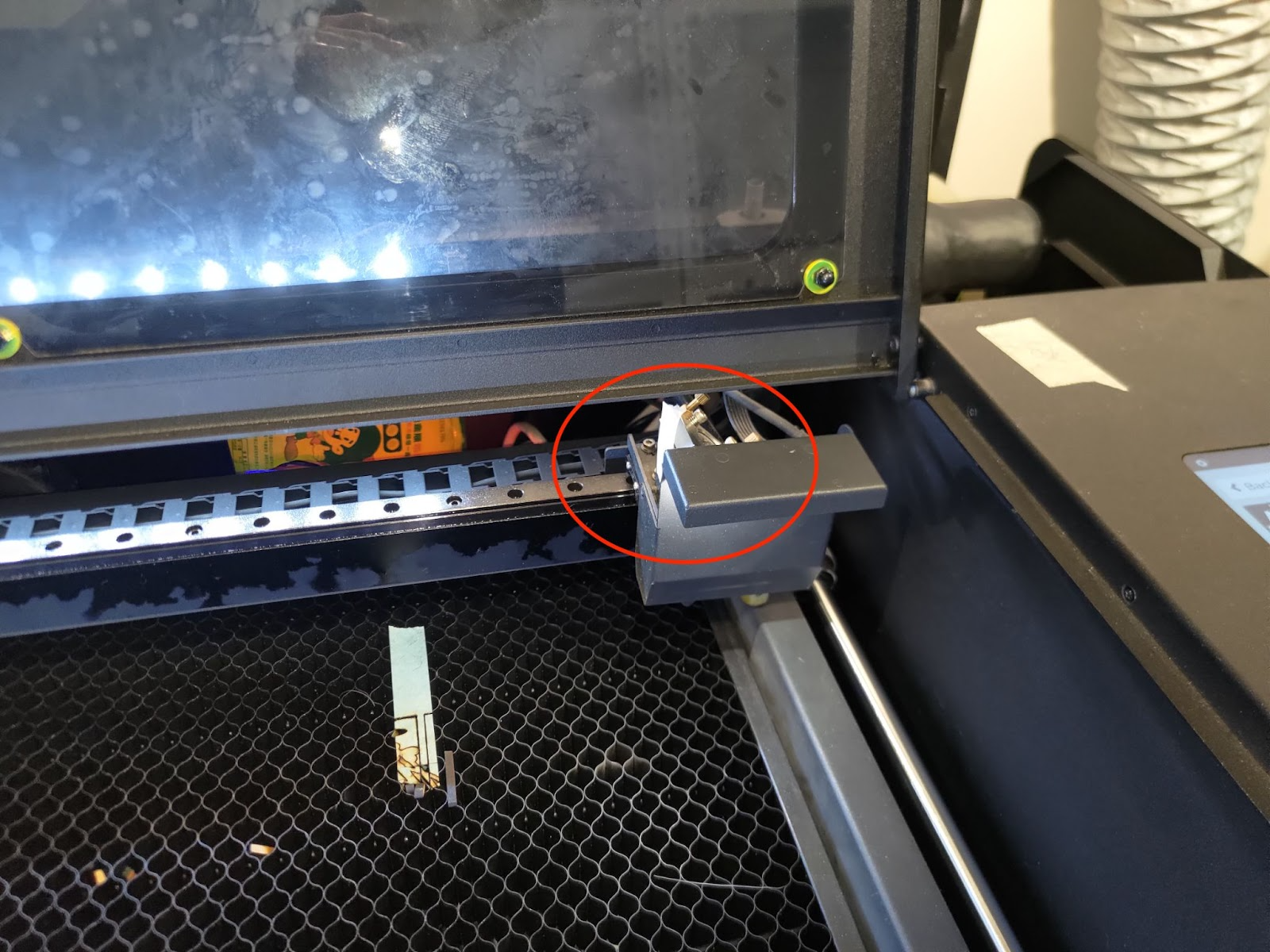

Flyt hovedet til midten af sengen, og lav 5 pulser.
Trin 8-5-2 - Kontroller den lodrette linje med værktøjet

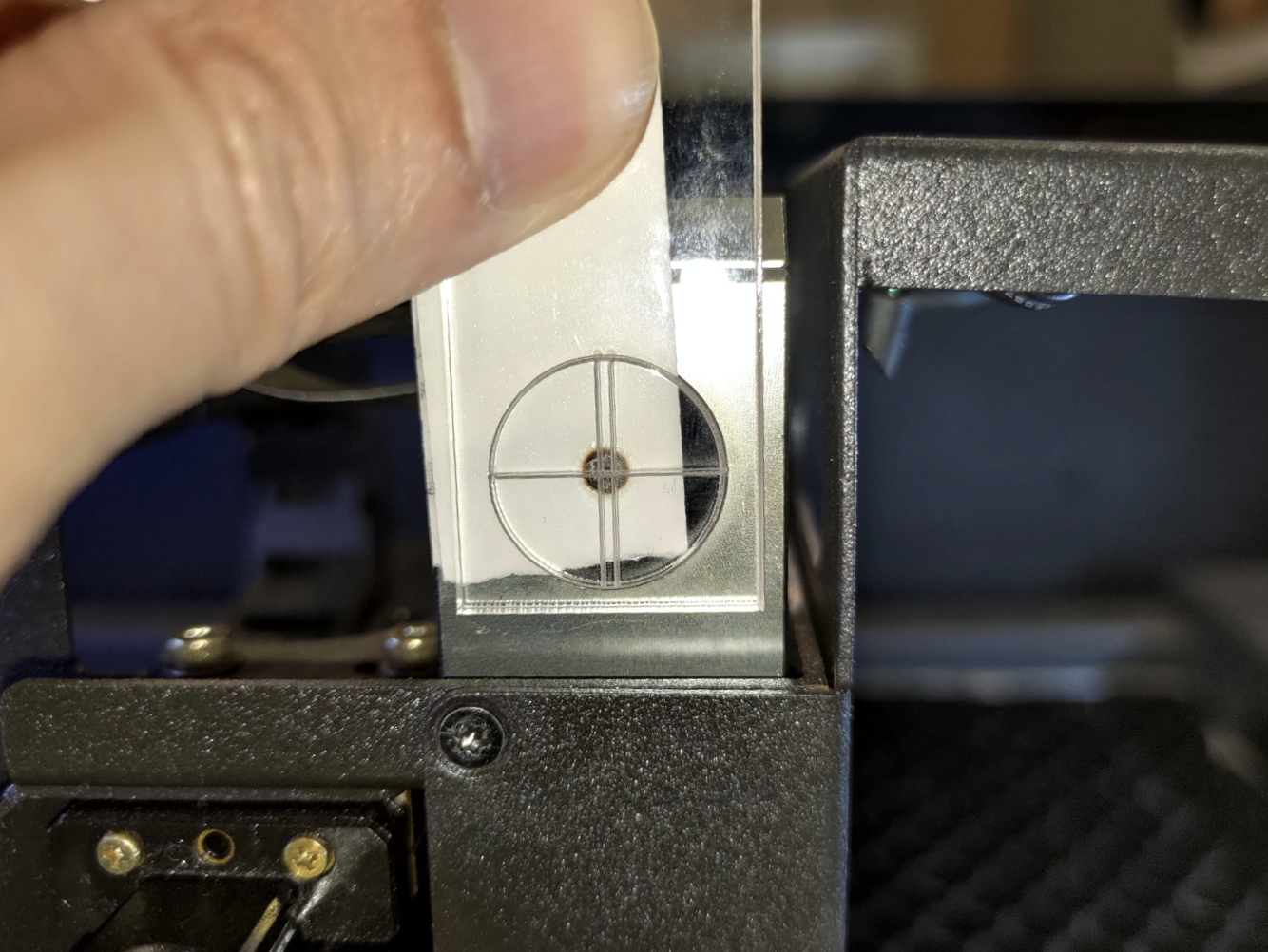

Brug værktøjet til at kontrollere, om prikken er i midten lodret.

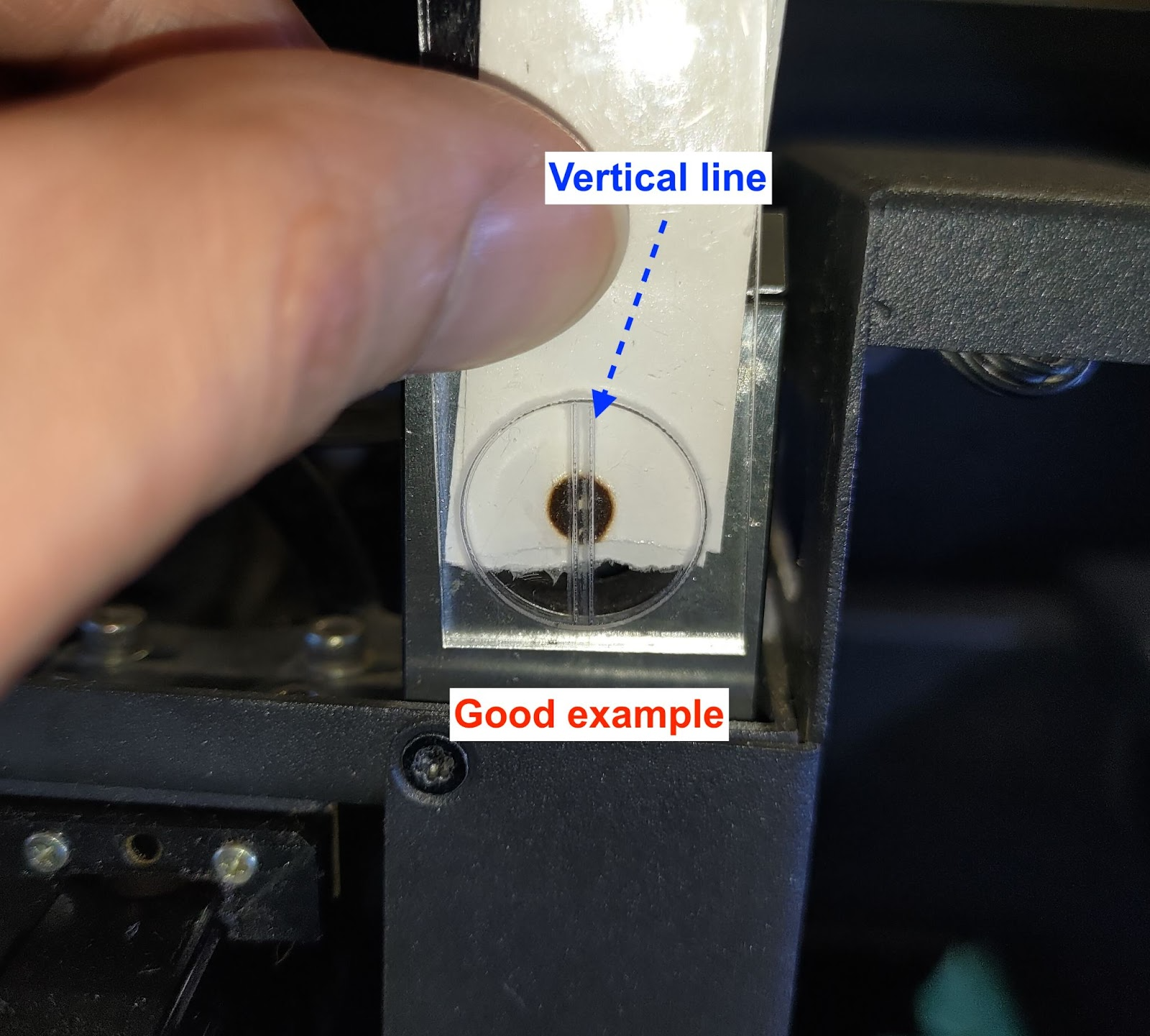

For akrylværktøj:

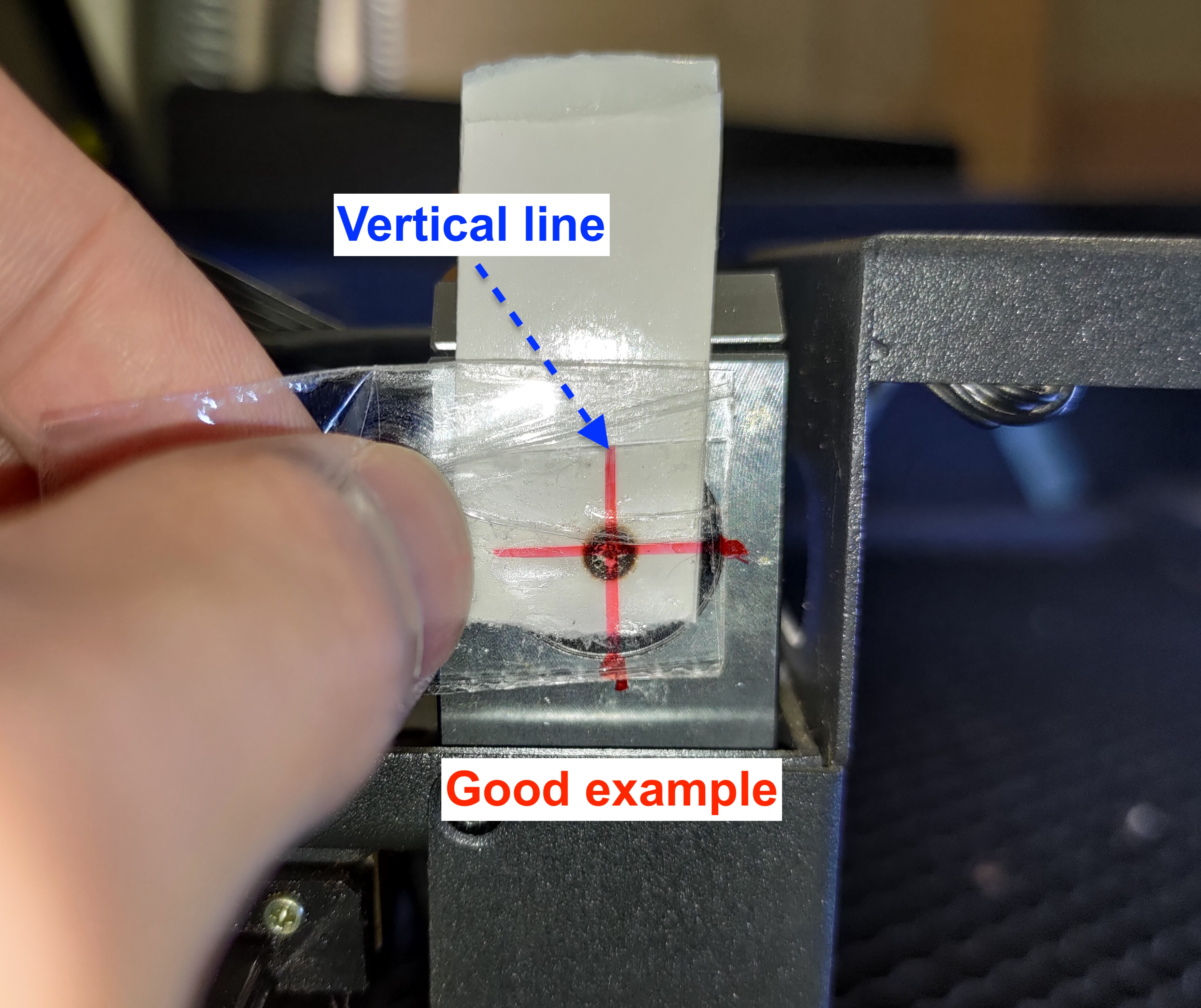

For tapeværktøj:
Hvis din prik ikke er i midten, bedes du se video for instruktioner om, hvordan du justerer positionen af laserhovedet. Efter flytning af hovedet, vil kamerakalibrering skal udføres.
Trin 8-5-3 - Kontroller den vandrette linje med værktøjet
Efter at have kontrolleret den lodrette linje, brug venligst værktøjet til at kontrollere den vandrette linje, hvor prikken skal være i midten eller lidt over linjen, hvilket også vil blive accepteret.
Akrylværktøj - Perfekt eksempel:

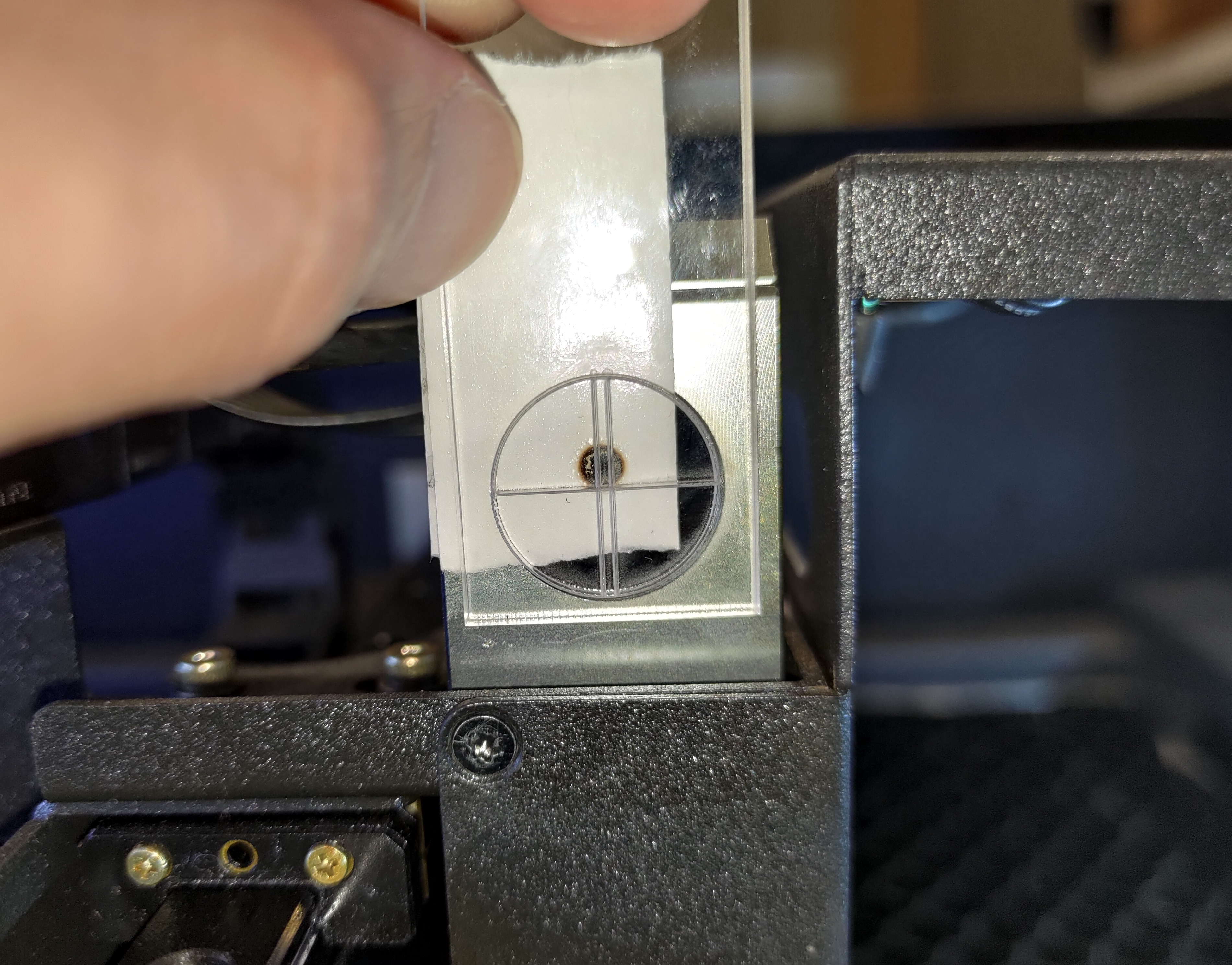

Akrylværktøj - Acceptabelt eksempel:

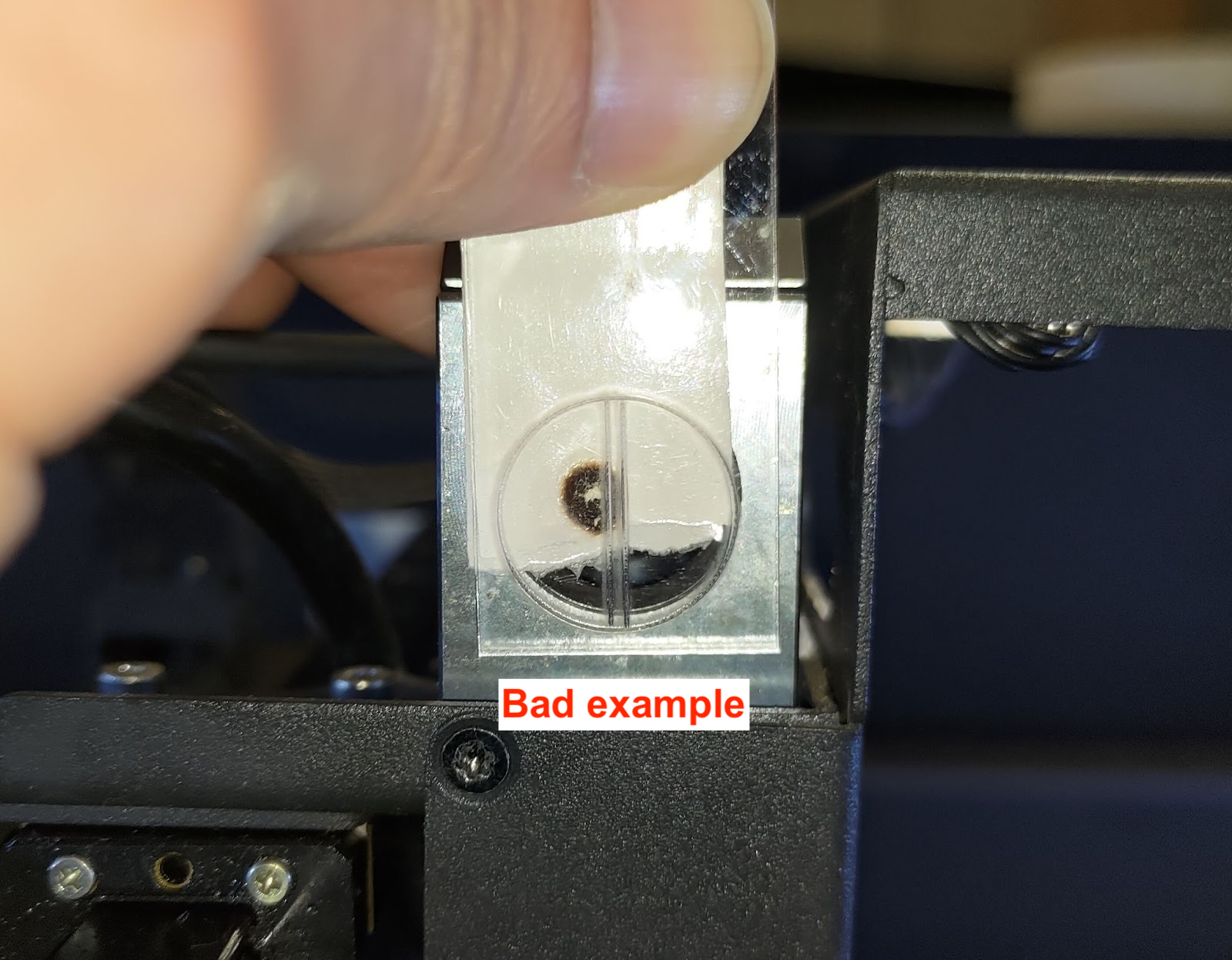

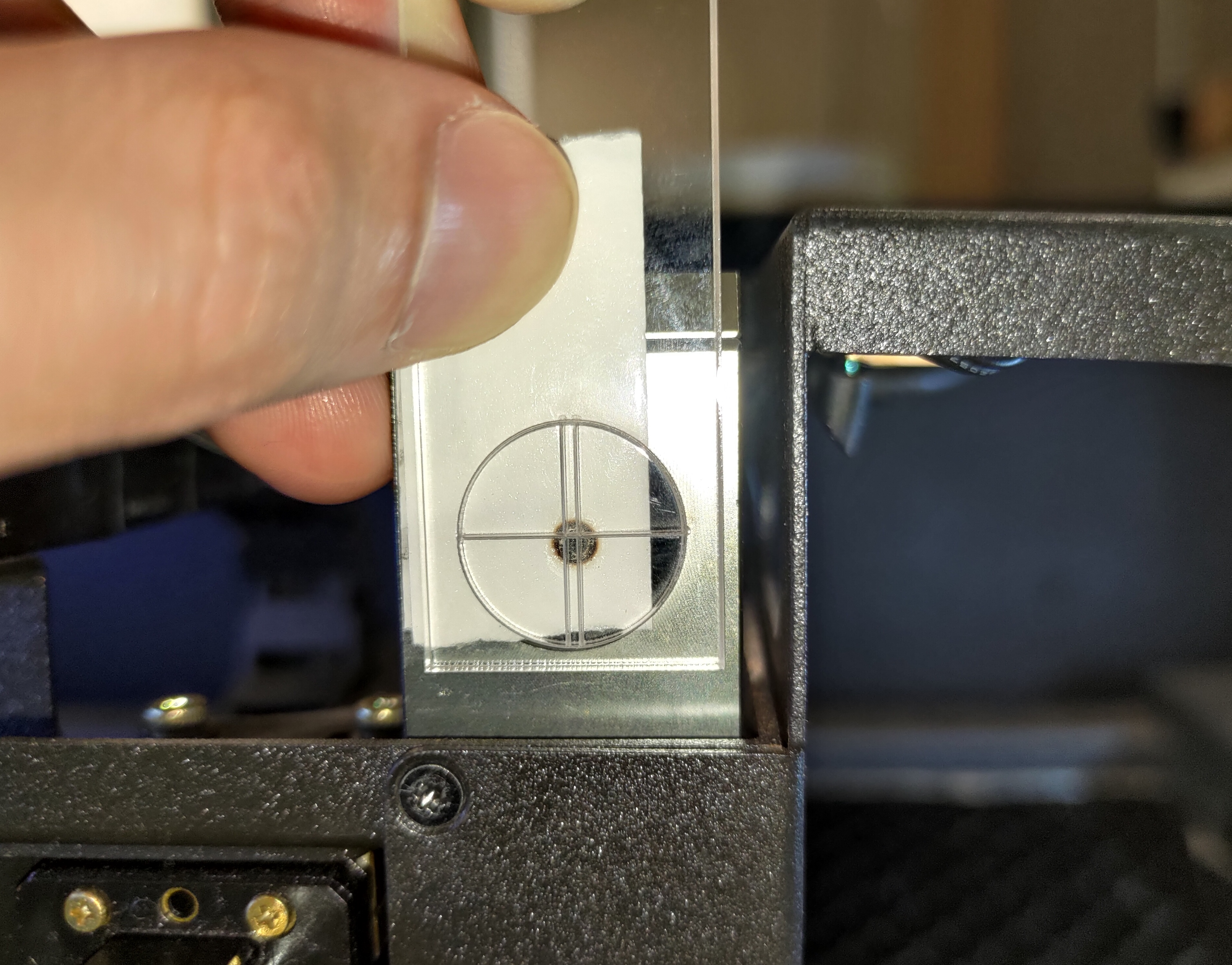

Akrylværktøj - Dårligt eksempel:

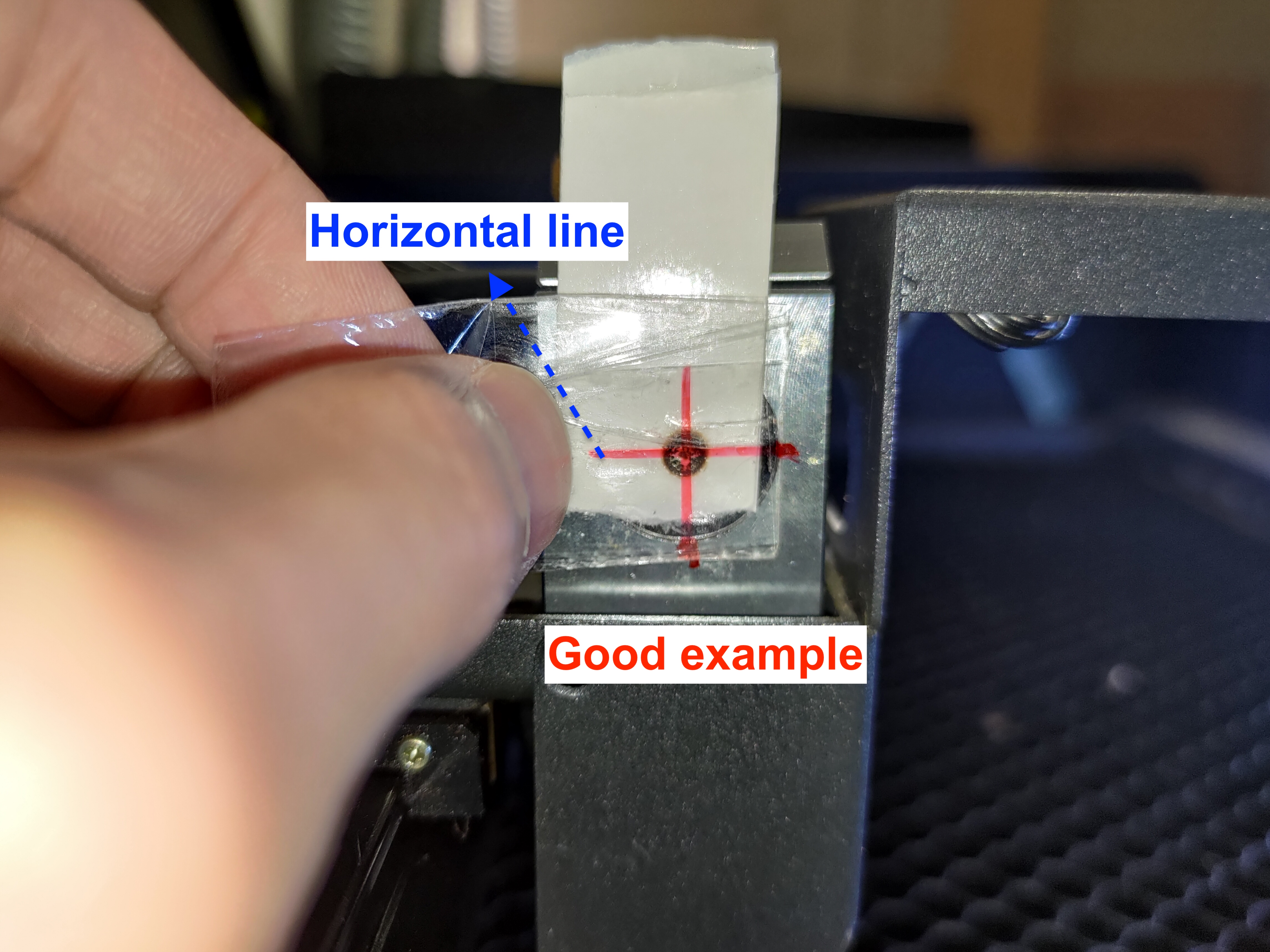

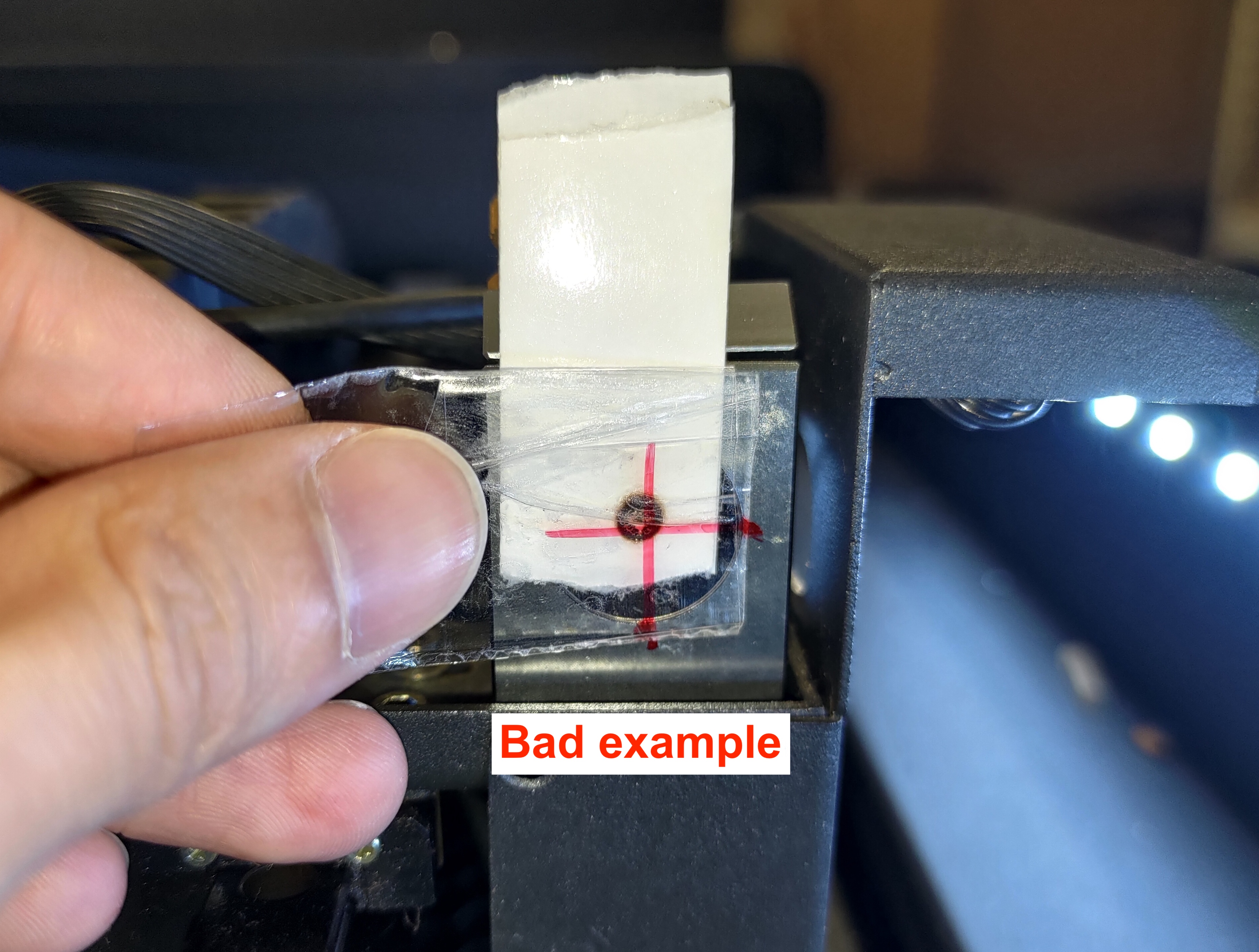

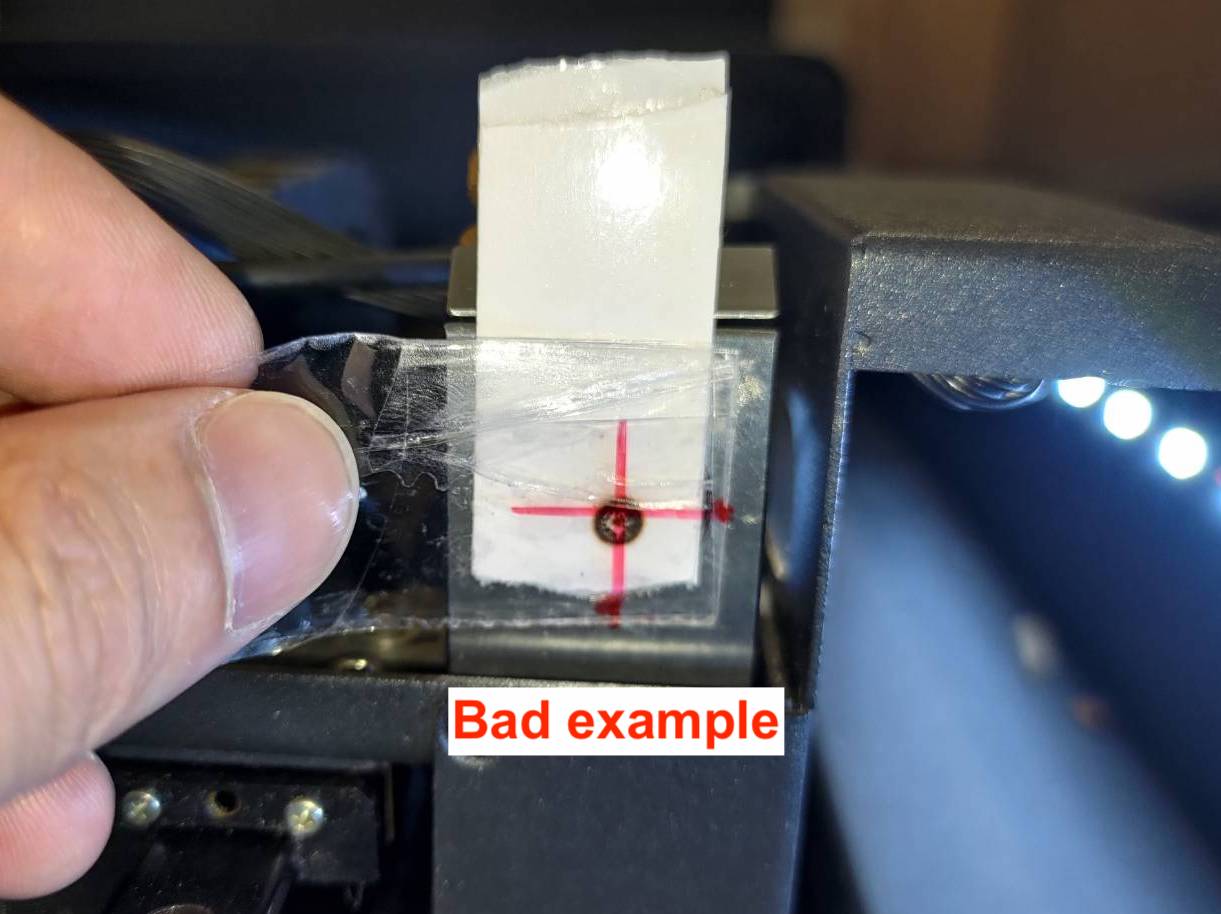

For tapeværktøj:
Hvis din prik er under den vandrette linje, bedes du kontakte din lokale forhandler og oplyse, at din prik er under den vandrette linje.
Trin 8-6 - Indsaml tapen fra det tredje spejl
Placer et tolagstape på det 3. spejl, og flyt hovedet til den midterste venstre position.
Lav 3 pulser for at lave den første prik.
Behold det samme tape på det 3. spejl, og flyt hovedet til den midterste højre position.
Lav 3 pulser for at lave det andet punkt.

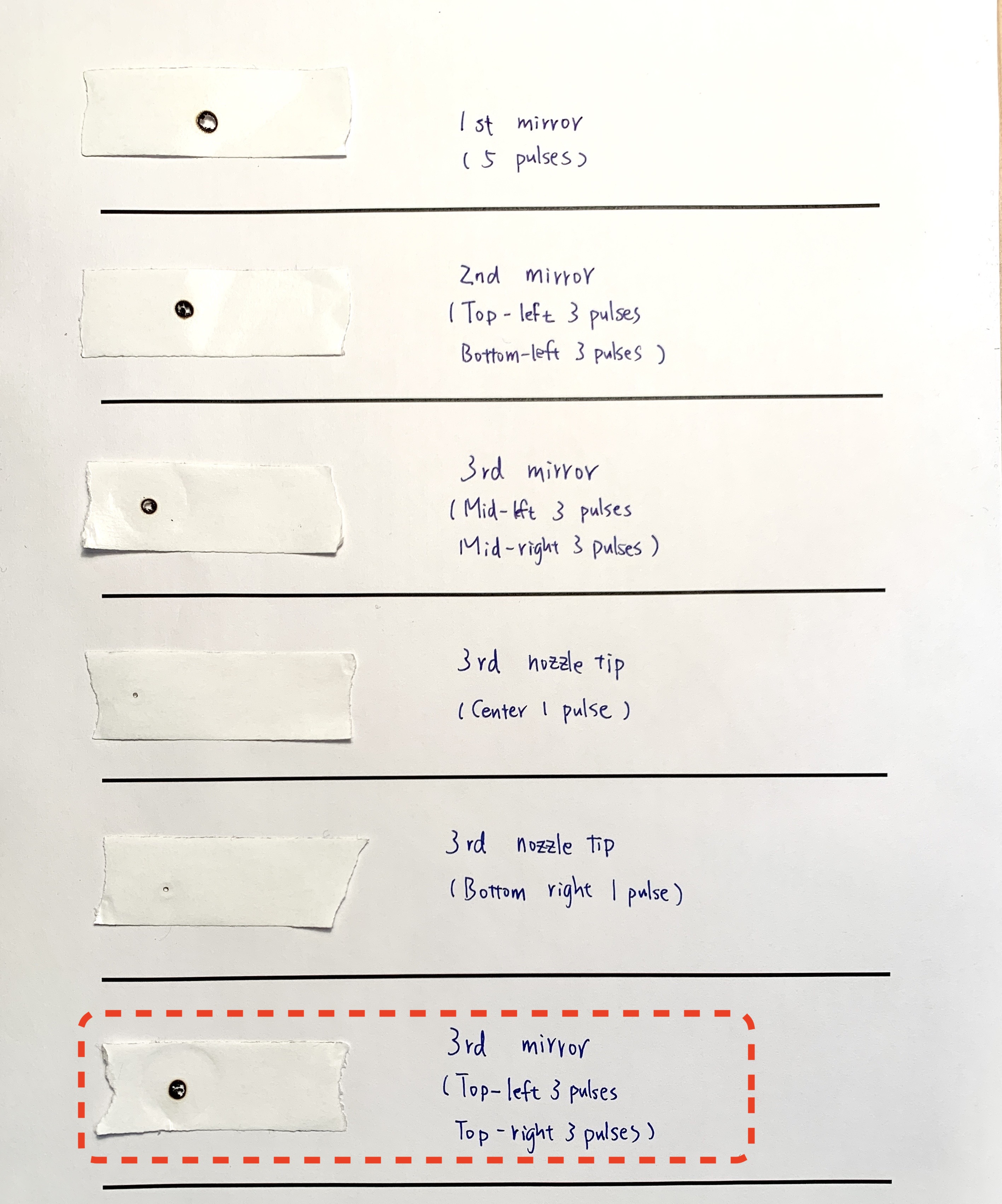

Fjern tapen fra det 3. spejl og sæt det på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Trin 9 - Kontroller strålegangen fra det tredje spejl til dysespidsen
Der vil være to steder at kontrollere.
Det første er midten af sengen.
Oversigt over trin:
Det andet er nederste højre hjørne af sengen:
Oversigt over trin:
Trin 9-1 - Kontroller Z-aksens sti i midten af sengen

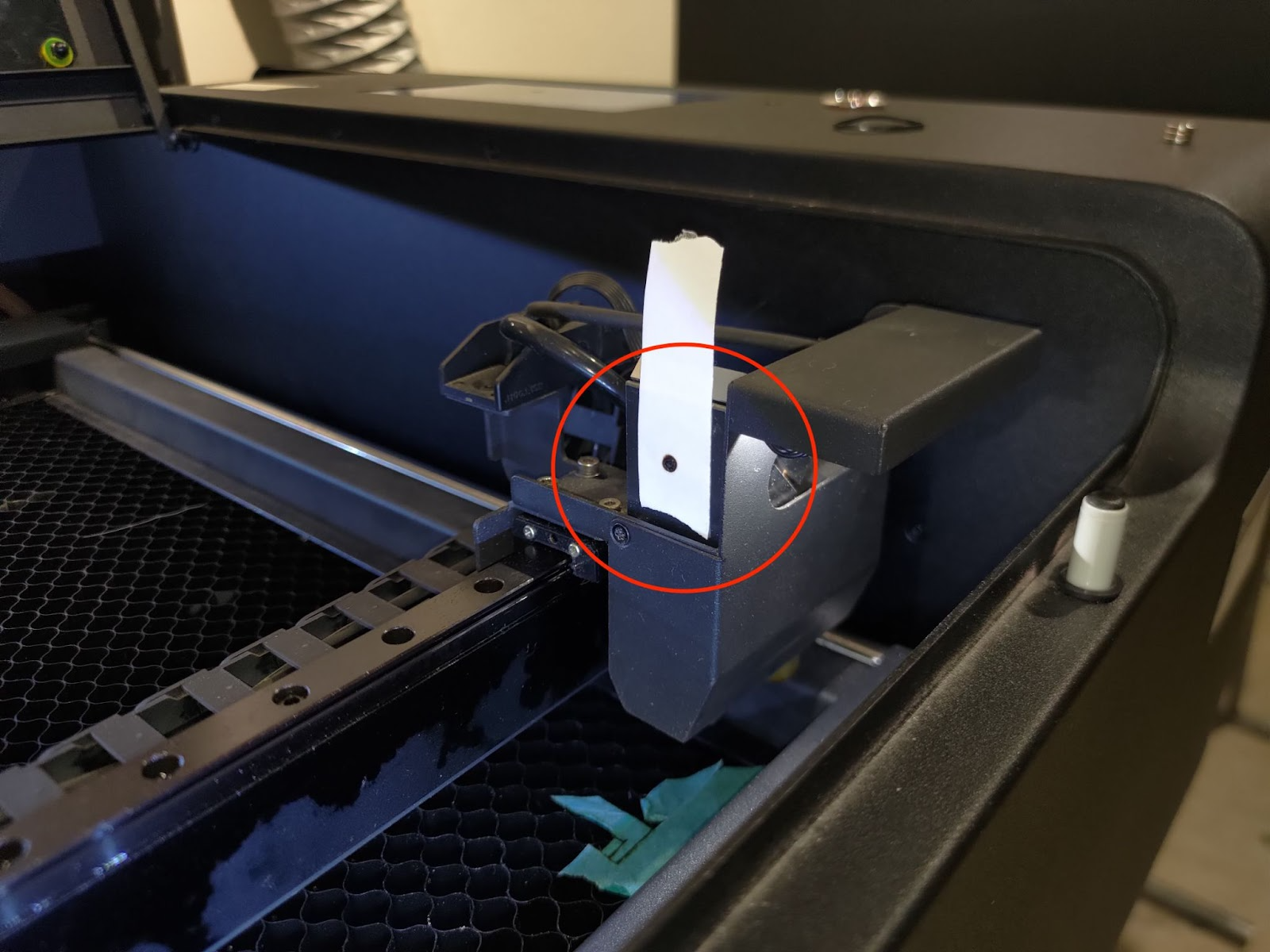

Placer et enkeltlagstape på dysespidsen, og flyt laserhovedet til midten af sengen, og lav en puls.

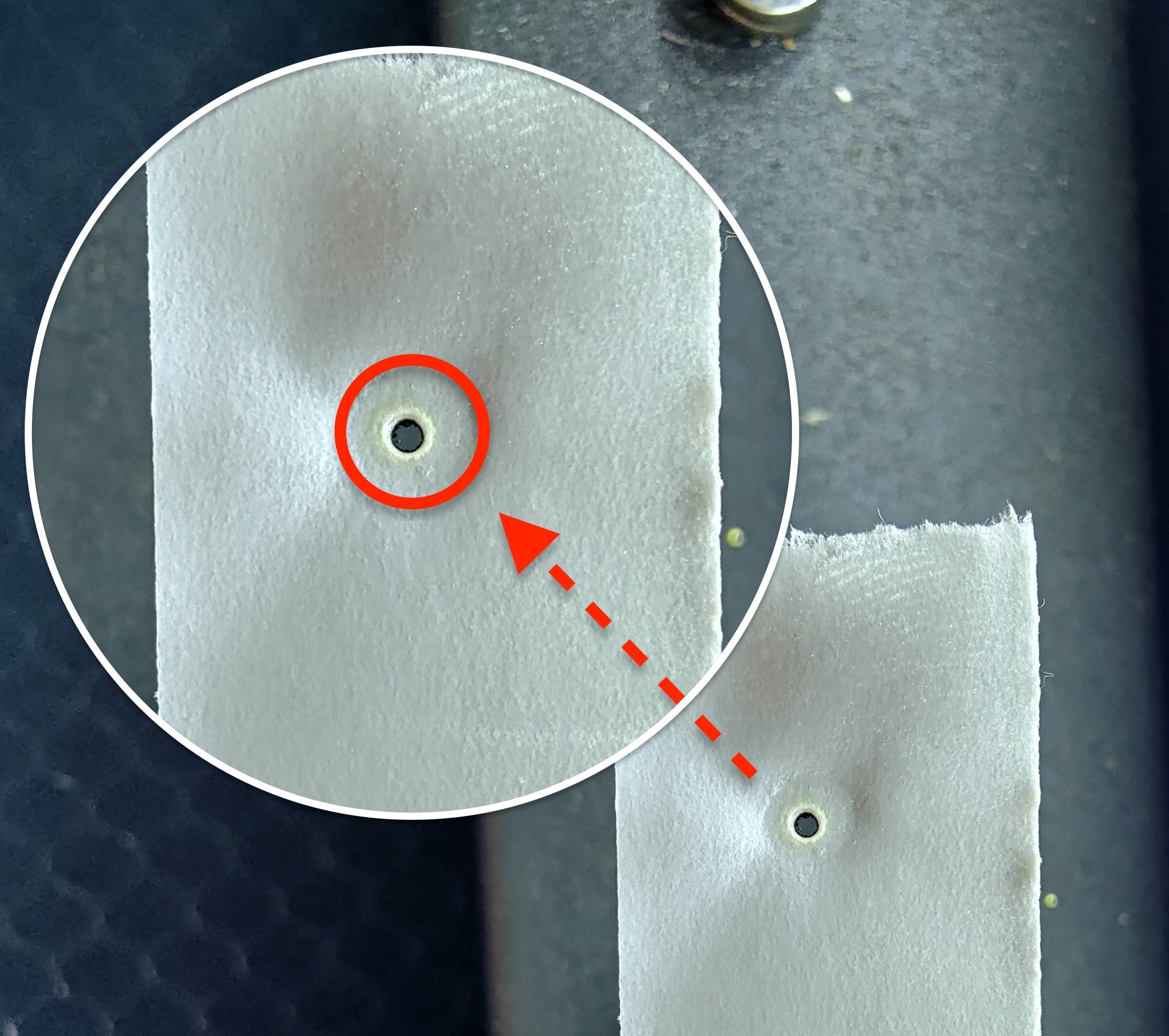

Fjern tapen, og kontroller, om prikken er rund.
Godt eksempel:
Dårlige eksempler:
- Hvis din prik er rund, gå til trin 9-3
- Hvis din prik ikke er rund, gå til trin 9-2 for at justere den optiske sti fra det 3. spejl til bordet (Z-aksen), som ikke er lodret nok.
- Hvis du ikke finder nogen prikker på tapen, bedes du se instruktionerne for avanceret justering. [4-13 Avanceret justering af optisk sti]
Trin 9-2 - Juster Z-aksens sti i midten af bordet
Dette trin vil lære dig, hvordan du justerer den lodrette sti fra det 3. spejl til bordet ved at justere skruerne på det 3. spejl.

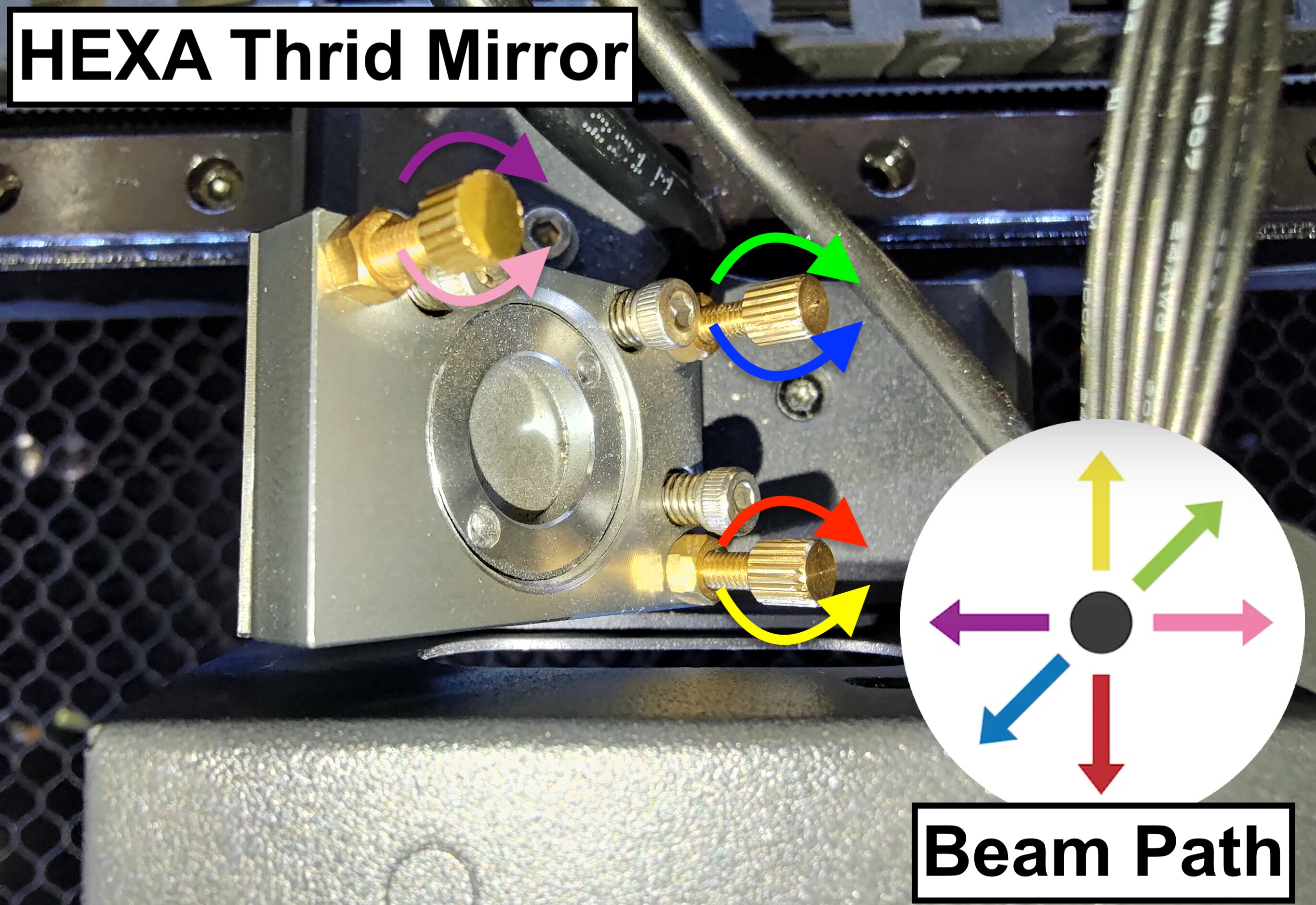

Der er tre skruer på det 3. spejl, og hvis du drejer dem med eller mod uret, vil det ændre den lodrette strålebane, hvilket betyder, at positionen af den lille prik på tapen vil ændre sig.
Bemærk venligst, at hver gang du justerer skruen, kan stien ændre sig. For at sikre nøjagtighed skal du finde et rent område at sætte tapen på dysespidsen. Tapen kan genbruges, indtil hele det rene område er brugt op.

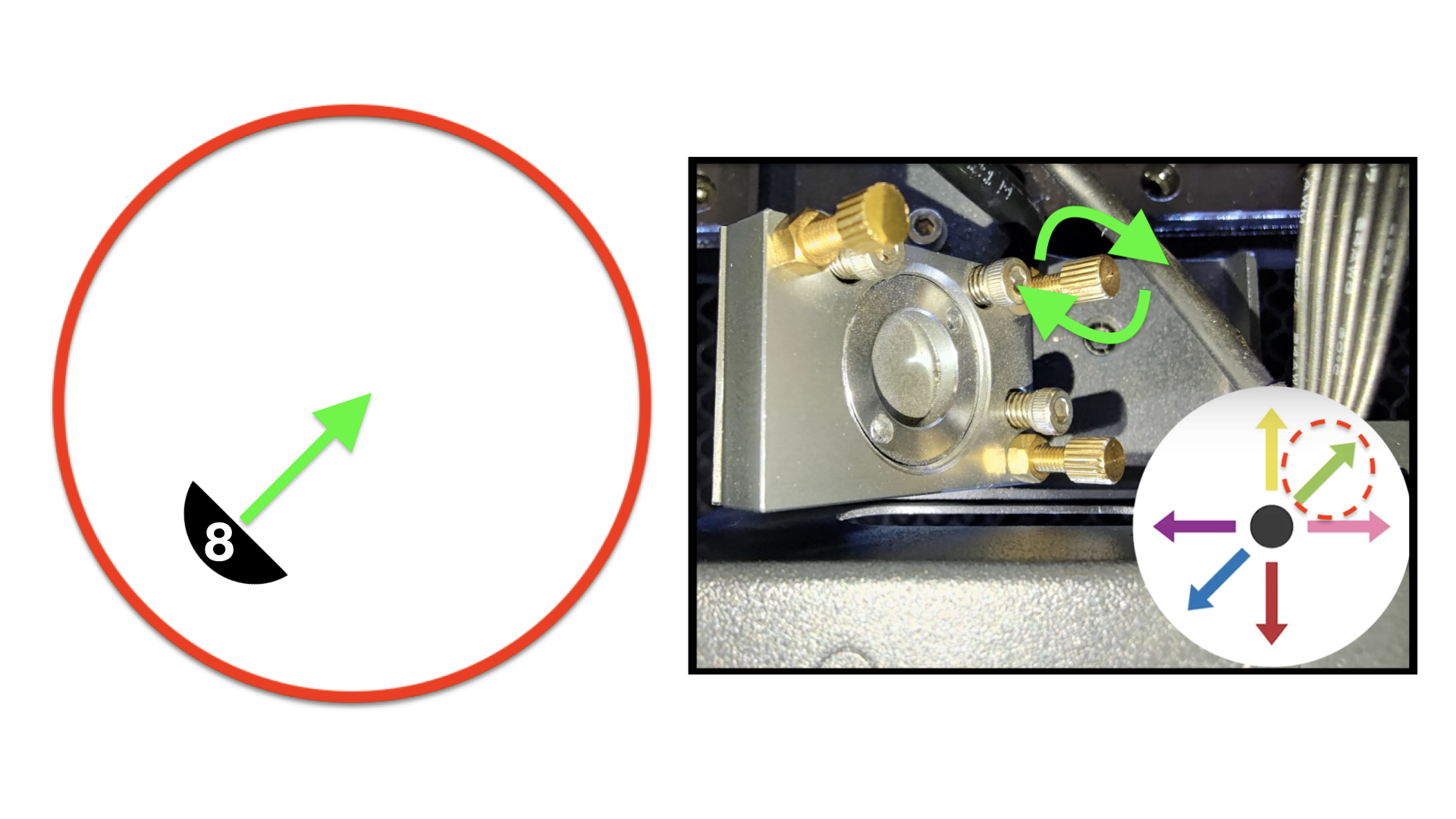

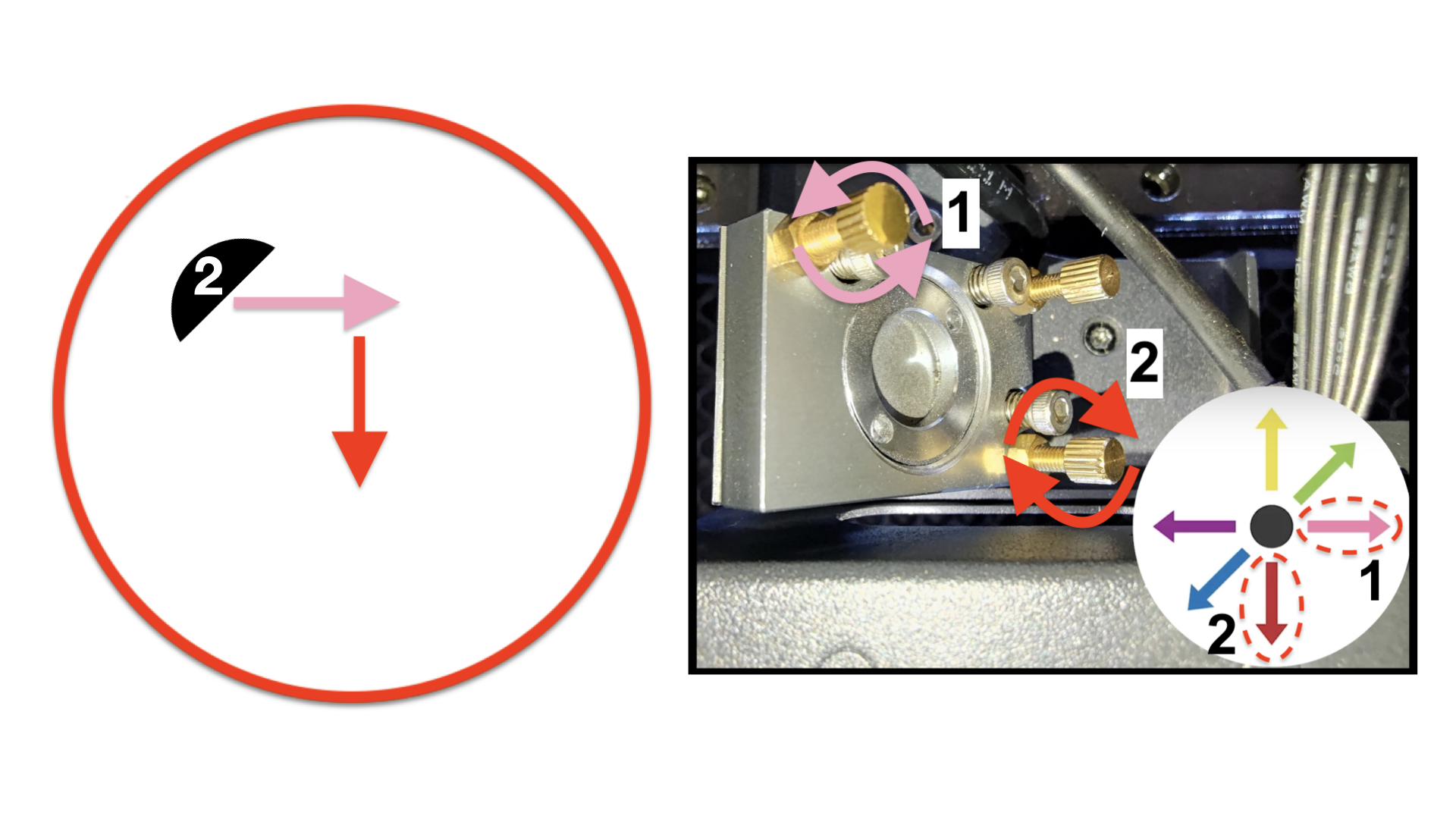

Trin 9-2-1 - Identificer skruen, der skal justeres
Bestem positionen af den lodrette prik, og vælg skruen og dens rotationsretning.
Først skal du kende hele det område, som prikken kan bevæge sig til.

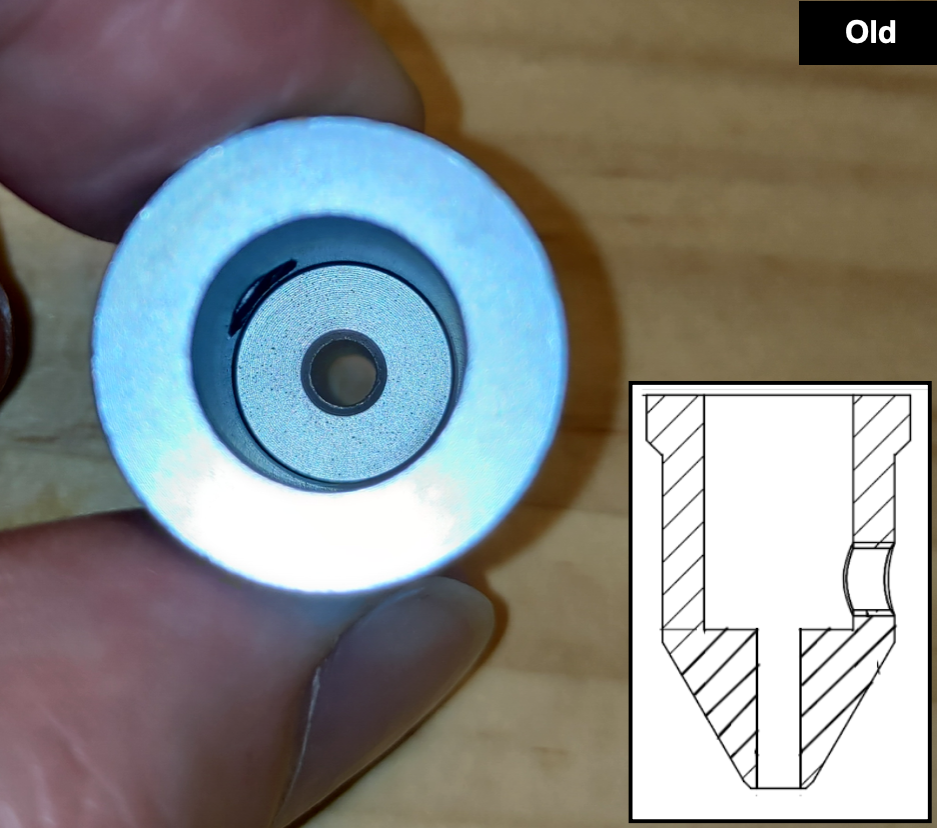

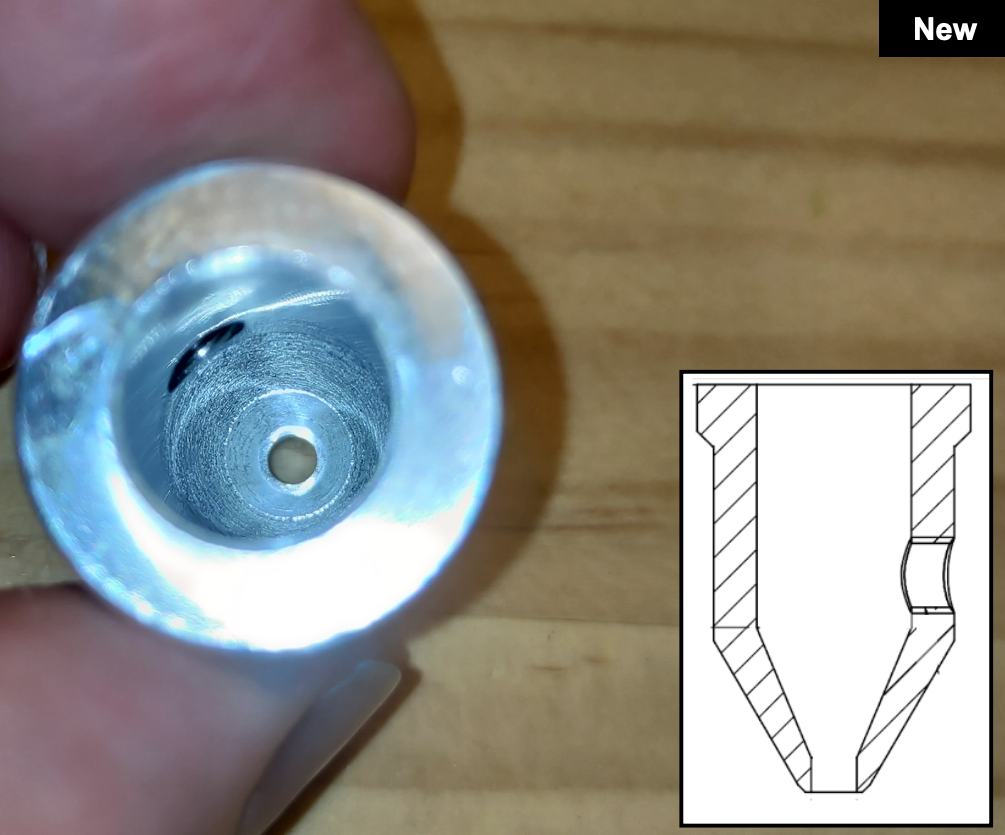

Det er faktisk det samme område som dysespidsen. Det pressede mærke på tapen er området.

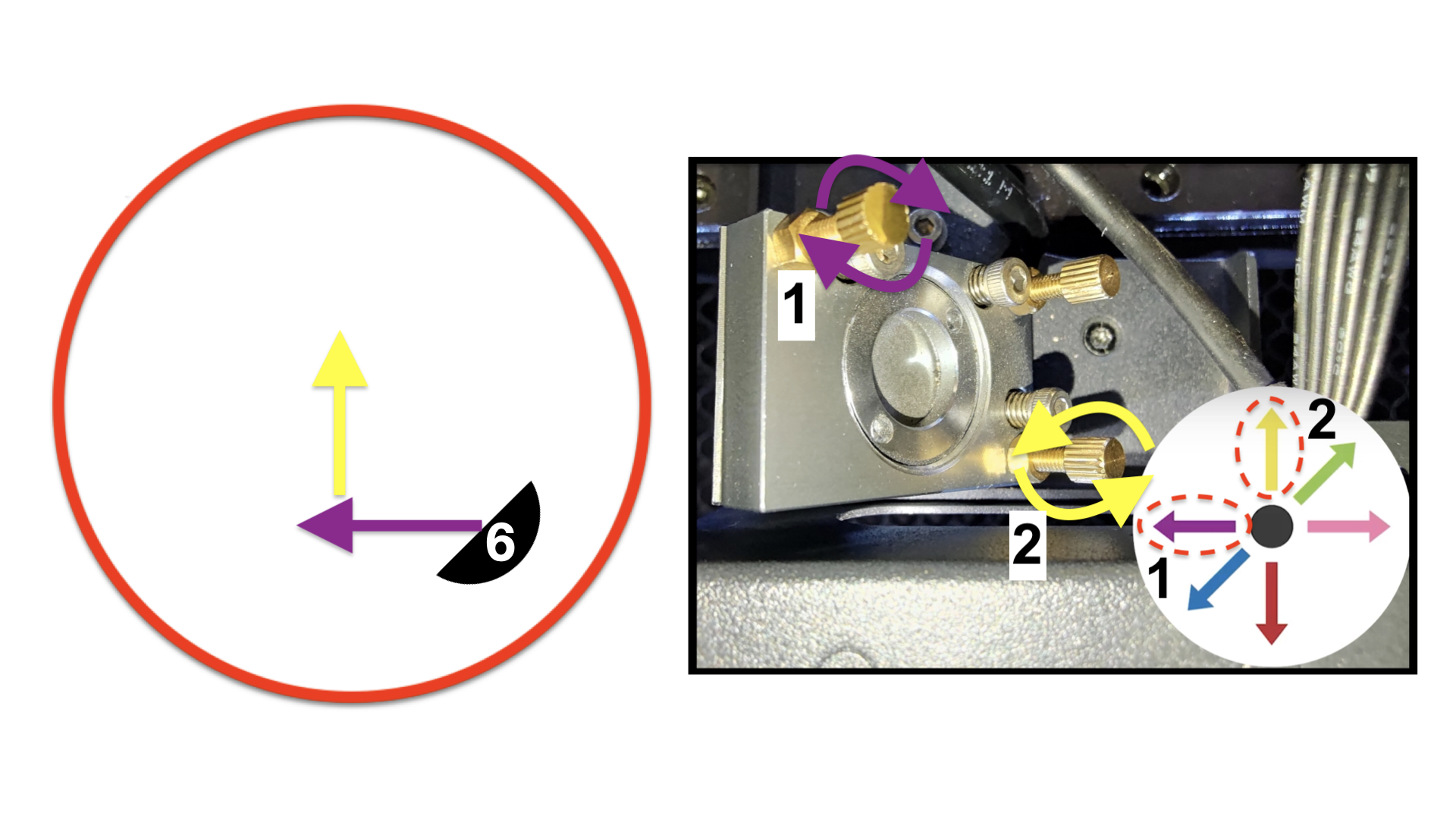

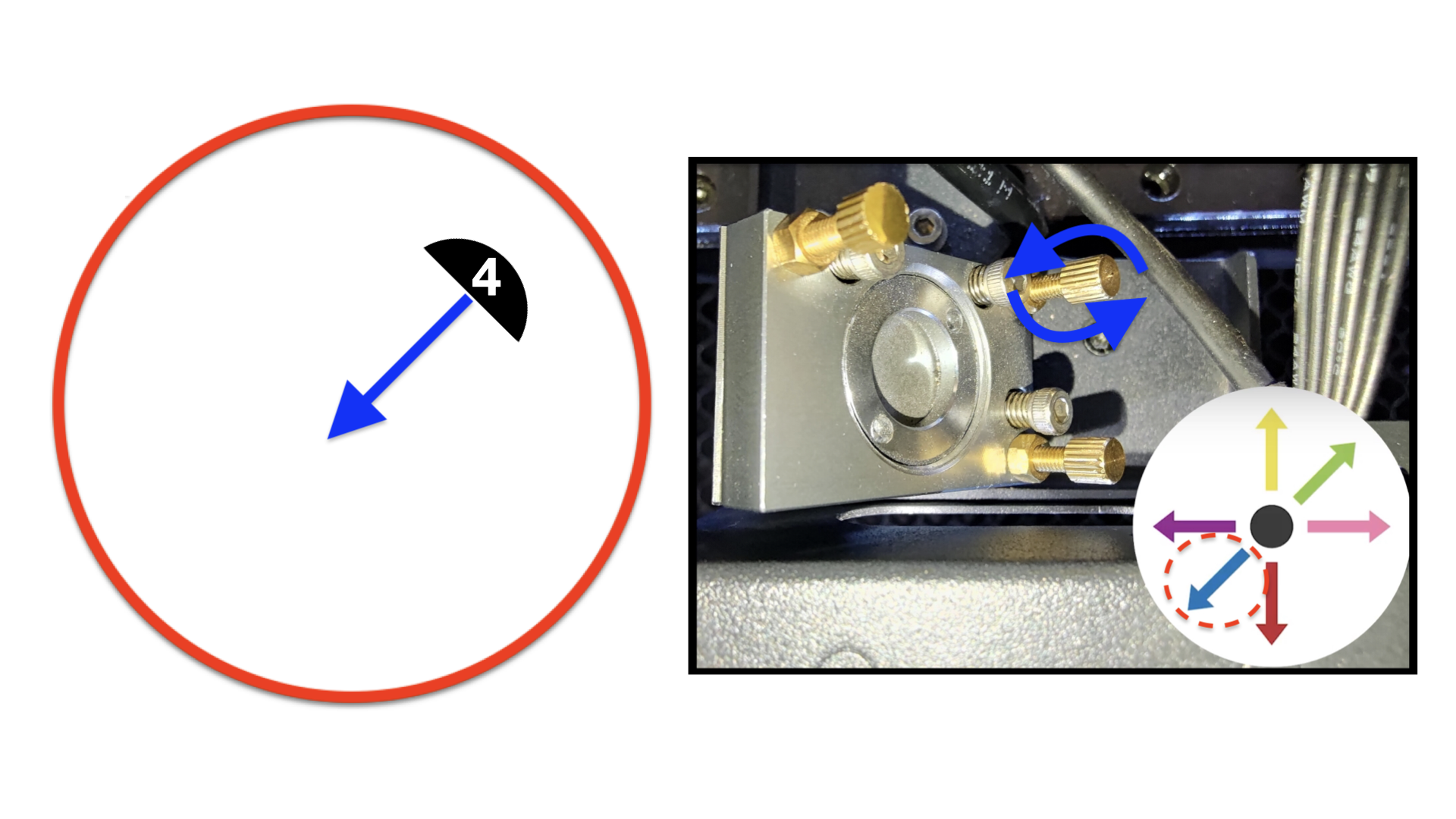

Find derefter det tal, der ligner din lodrette priks position
Skematisk graf:
Før du justerer skruen, skal du lære, hvordan du løsner møtrikken korrekt:
Brug tangen til at holde skruen, og løsn derefter møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.
For #1:
Den lodrette prik skal gå til højre for at være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes mod uret.
Se venligst billedet nedenfor.
For #2:
Den lodrette prik skal gå ned til højre for at være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes mod uret for at gå til højre.
Den nederste højre skrue skal drejes med uret for at gå ned.
Se venligst billedet nedenfor.
For #3:
Den lodrette prik skal gå ned for at være rund og i midten.
Når du står foran maskinen:
Den nederste højre skrue skal drejes med uret for at gå ned.
Se venligst billedet nedenfor.
For #4:
Den lodrette prik skal gå ned til venstre for at være rund og i midten.
Når du står foran maskinen:
Den øverste højre skrue skal drejes mod uret.
Se venligst billedet nedenfor.
For #5:
Den lodrette prik skal gå til venstre for at være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes med uret.
Se venligst billedet nedenfor.
For #6:
Den lodrette prik skal gå op til venstre for at være rund og i midten.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes med uret for at gå til venstre.
Den nederste højre skrue skal drejes mod uret for at gå op.
Se venligst billedet nedenfor.
For #7:
Den lodrette prik skal gå op for at være rund og i midten.
Når du står foran maskinen:
Den nederste højre skrue skal drejes mod uret for at gå op.
Se venligst billedet nedenfor.
For #8:
Den lodrette prik skal gå op til højre for at være rund og i midten.
Når du står foran maskinen:
Den øverste højre skrue skal drejes med uret.
Se venligst billedet nedenfor.
Trin 9-2-2 - Spænd møtrikken efter justering
Venligst spænd møtrikken efter justering af skruen ved at dreje den med uret.
Trin 9-3 - Kontroller Z-aksens bane i nederste højre hjørne af sengen
Placer et enkelt lag tape på dysespidsen, flyt laserhovedet til det nederste højre hjørne af arbejdsfladen, og lav en puls.
Fjern tapen, og kontroller, om prikken er rund.
(Hjørneprikken er normal for at være mindre end midterprikken. Se venligst eksemplerne nedenfor.)
Godt eksempel:
Acceptable eksempler:
Dårlige eksempler:
- Hvis din prik ikke er rund, skal du gå tilbage til trin 9-4 for at justere den optiske bane fra det 3. spejl til sengen (Z-aksen), som ikke er lodret nok.
- Hvis din prik er rund, skal du gå til trin 9-5.
Trin 9-4 - Juster Z-aksens sti i nederste højre hjørne af sengen
- Se trin 9-2, og fuldfør justeringen. Justeringsmetoden er den samme som at justere punktet i midten af sengen.
- Kontroller venligst det lodrette punkt i midten igen efter justering af nederste højre hjørne.
Hvis det ikke er muligt at opnå runde mærker i begge positioner samtidig, spring da over justeringen af det nederste højre hjørne, gå til trin 9-5, og gentag trin 10.
Trin 9-5 - Indsaml tapestykkerne fra dysespidsen (Z-akse)
Placer et enkelt lag tape på dysespidsen, flyt laserhovedet til midten af arbejdsfladen, og lav en puls.
Fjern tapen fra det dysespids og sæt det på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
Placer en anden enkeltlagstape på dysespidsen, flyt laserhovedet til det nederste højre hjørne af arbejdsfladen, og lav en puls.
Fjern tapen fra dysespidsen, og sæt den på papiret.
Skriv positionen og antallet af pulser ned som på billedet nedenfor.
######################################################################
Justeringsprocessen for den optiske sti er nu afsluttet.
- Hvis du ikke har problemer med maskinen, kan du stoppe her, og de indsamlede tape kan kasseres.
- Hvis du har problemer i forbindelse med justering eller laseroutput, skal du gå til trin 10 og beholde de indsamlede tape til fejlfinding og rapportering.
######################################################################
Trin 10 - Indsamling af tape og kontrol af dysetype
Hvis din OPA er i orden, men maskinen har andre problemer, bedes du kontakte din lokale forhandler og gemme de indsamlede tapestykker, som kan deles, når forhandleren anmoder om det.
Hvis dine lodrette mærker i begge positioner ikke er på linje samtidig, gå til Trin 10-1 for at kontrollere din dysetype.
Trin 10-1 - Kontrol af dysetype
Se venligst article at adskille skjoldet og fokuslinsen for at kontrollere typen af din dyse.
Den nye type dyse vil have et større indvendigt rum, hvilket giver mere tolerance for OPA. Dette betyder, at det vil være nemmere at justere banen med den nye type.
- Hvis du har en gammel type, bedes du tage et billede og informere din forhandler om at sende dig en ny type dyse og gå til trin 10-2 for at indsamle flere tape.
- Hvis du allerede har den nye type, kan du springe dette trin over og gå direkte til trin 10-2 for at indsamle flere tape-stykker.
Trin 10-2 - Tape indsamling
- Brug et stykke to-lags tape. Lav den første prik i øverste venstre hjørne med tre laserpulser.
- Behold tapen og lav den anden prik i øverste højre hjørne med 3 laserpulser.
- Indsaml den første tape. Skriv positionen og antallet af pulser ned:
- Brug et andet nyt stykke to-lags tape. Lav den første prik i nederste venstre hjørne med tre laserpulser.
- Behold tapen og lav den anden prik i nederste højre hjørne med 3 laserpulser.
- Indsaml den sidste tape. Skriv positionen og antallet af pulser ned.
- Tag til sidst et tættere billede af dysespidsens prikker.
Efter indsamling af tapene skal du gå til trin 11 for at rapportere til din forhandler.
Trin 11 - Kontakt den lokale forhandler eller FLUX Support
- Følg venligst instruktionerne i linket nedenfor for korrekt at rapportere et problem til din lokale forhandler eller FLUX support. [Kontakt kundeservice]
De indsamlede oplysninger, såsom fotos eller videoer, der viser din maskines problem som beskrevet i denne artikel, skal deles med forhandleren eller FLUX Support.
#SLUT
Kommentarer
0 kommentarer
Log ind for at kommentere.
