Anbefalet frekvens

En gang hver 1-2 uger, afhængigt af brugsfrekvens og materiale

Vedligeholdelsestrin

Hvis gravermaterialet er papir eller træ, er det mere sandsynligt, at det forårsager støv og tjæreolie, der klæber på de reflekterende spejle. Du kan bruge vatpinde med en lille mængde alkohol til at rengøre og tørre, indtil spejloverfladen er fri for pletter.

Forberedelsesartikler

Vatpind, 75%~99% alkohol


Der er 3 reflekterende spejle, 1 fokuslinse og 1 lasertubeudgangslinse, der skal rengøres i HEXA, og deres positioner er vist på billedet.

⚠️ Efter rengøring bør spejlene og linsen ikke efterlades med vandmærker for at undgå oxidation, hvilket kan påvirke lasereffekten. De bør heller ikke aftørres for meget.

Vedligeholdelsestrin

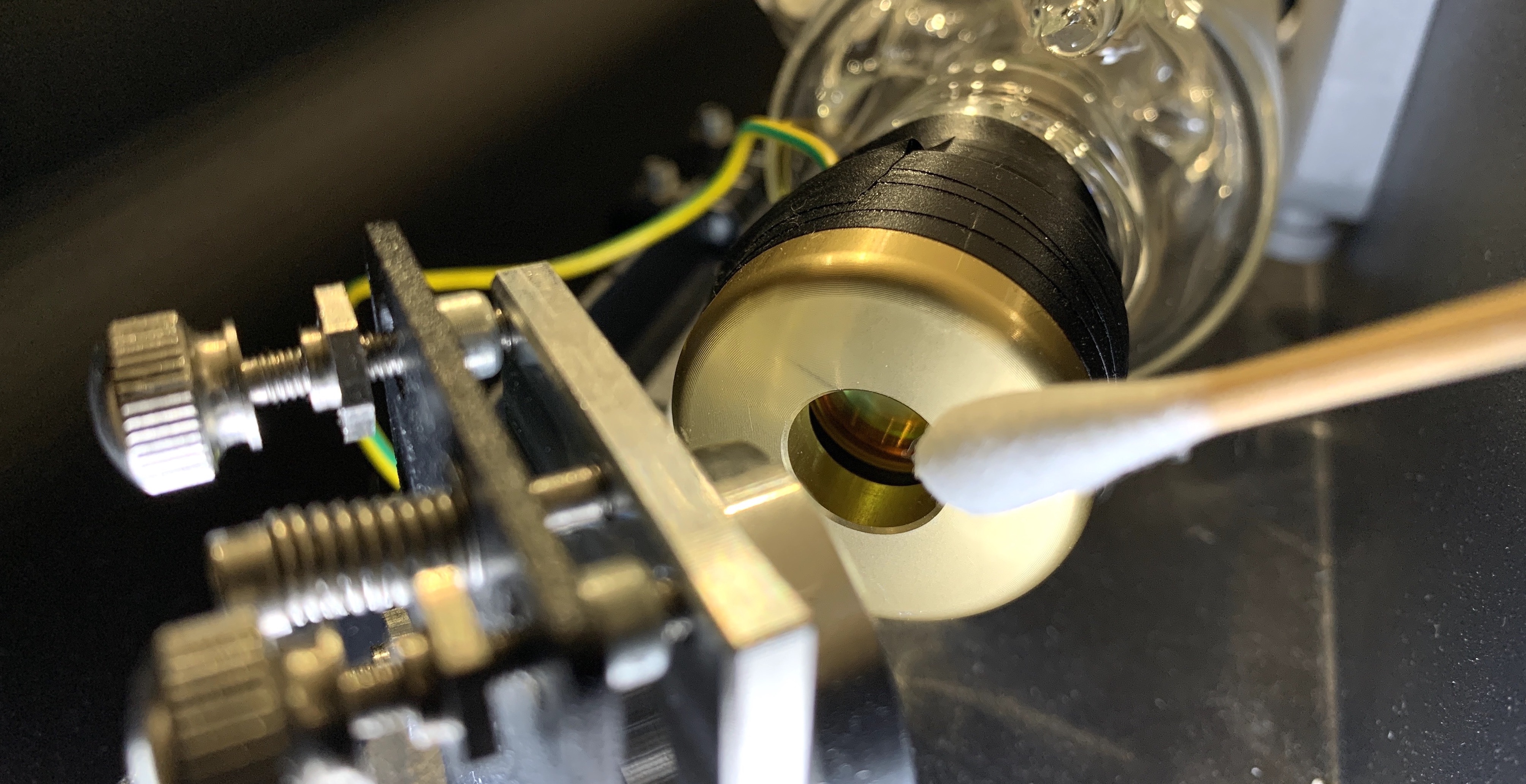

1. Rengør lasertubeudgangslinsen

Lasertubeudgangslinsen er placeret på lavtrykssiden af lasertuben (tæt på det 1. spejl). Du kan åbne bagdækslet og tørre det af som vist nedenfor.

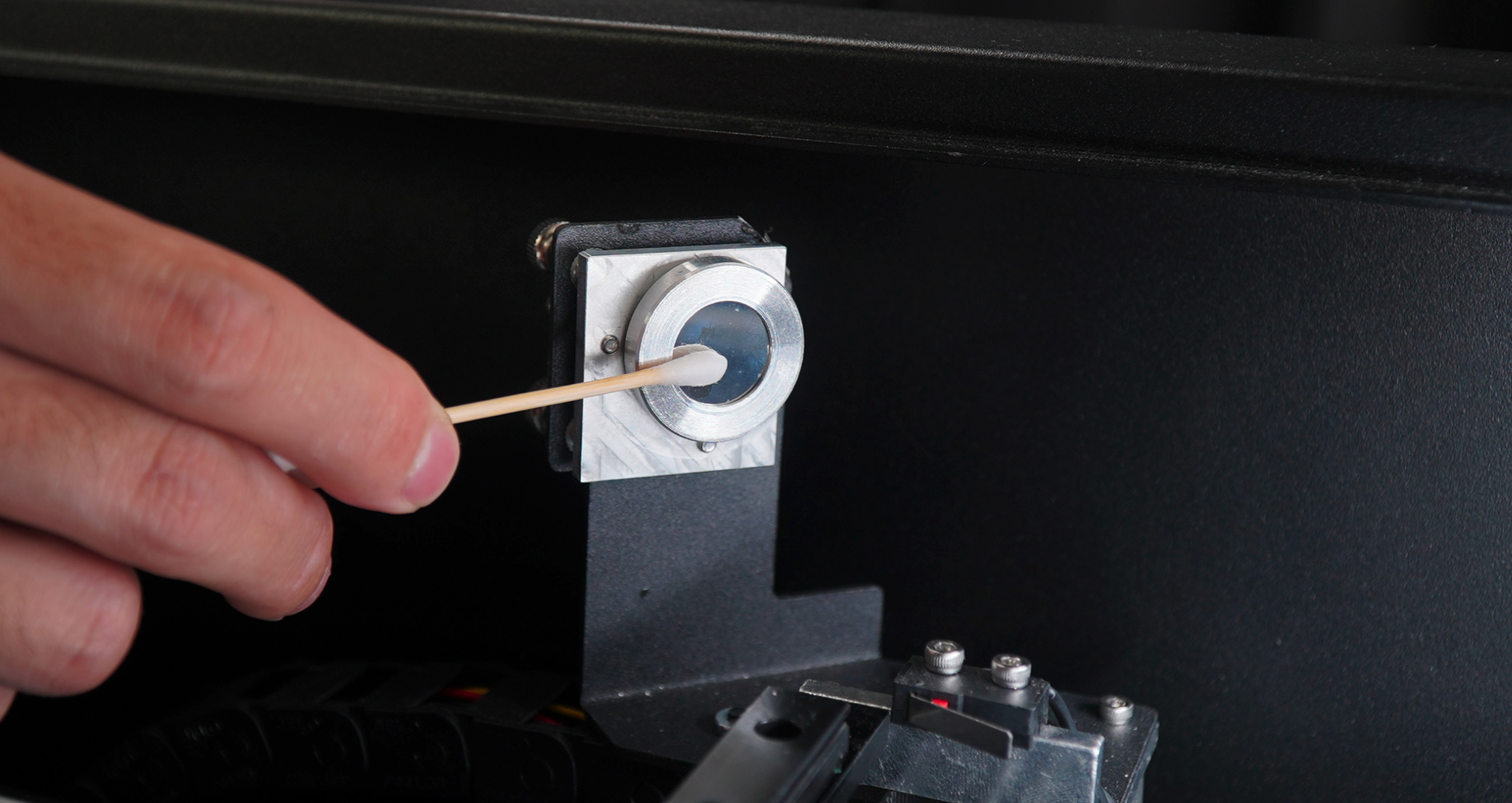

2. Rengør det første reflekterende spejl

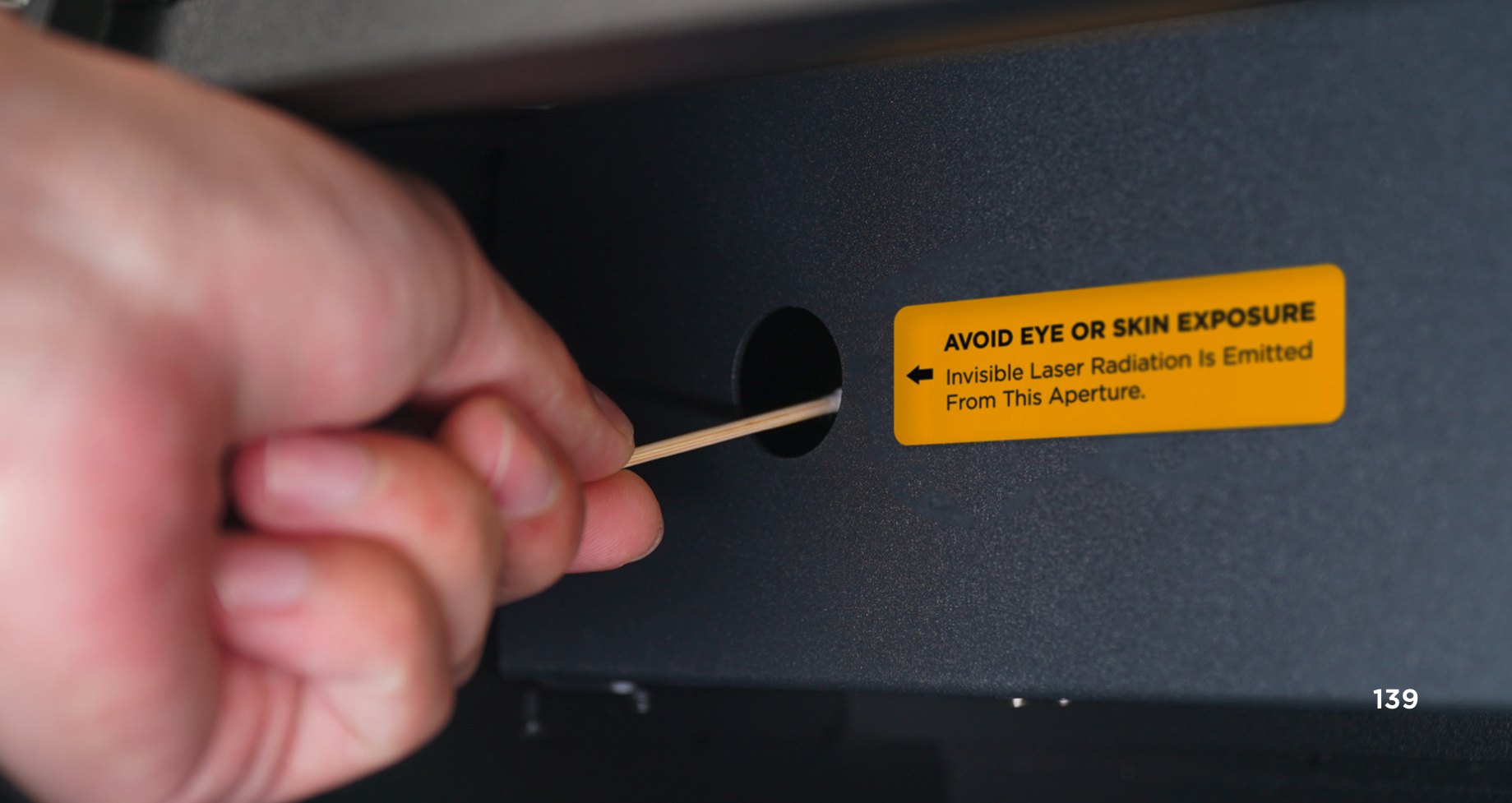

Det første reflekterende spejl er placeret på lavtrykssiden af lasertuben mod chassiset. Du kan åbne bagdækslet eller tørre det af fra det forreste hul som vist nedenfor.


3. Rengør det andet reflekterende spejl

Det andet reflekterende spejl er placeret på den venstre Y-akses styrestang.

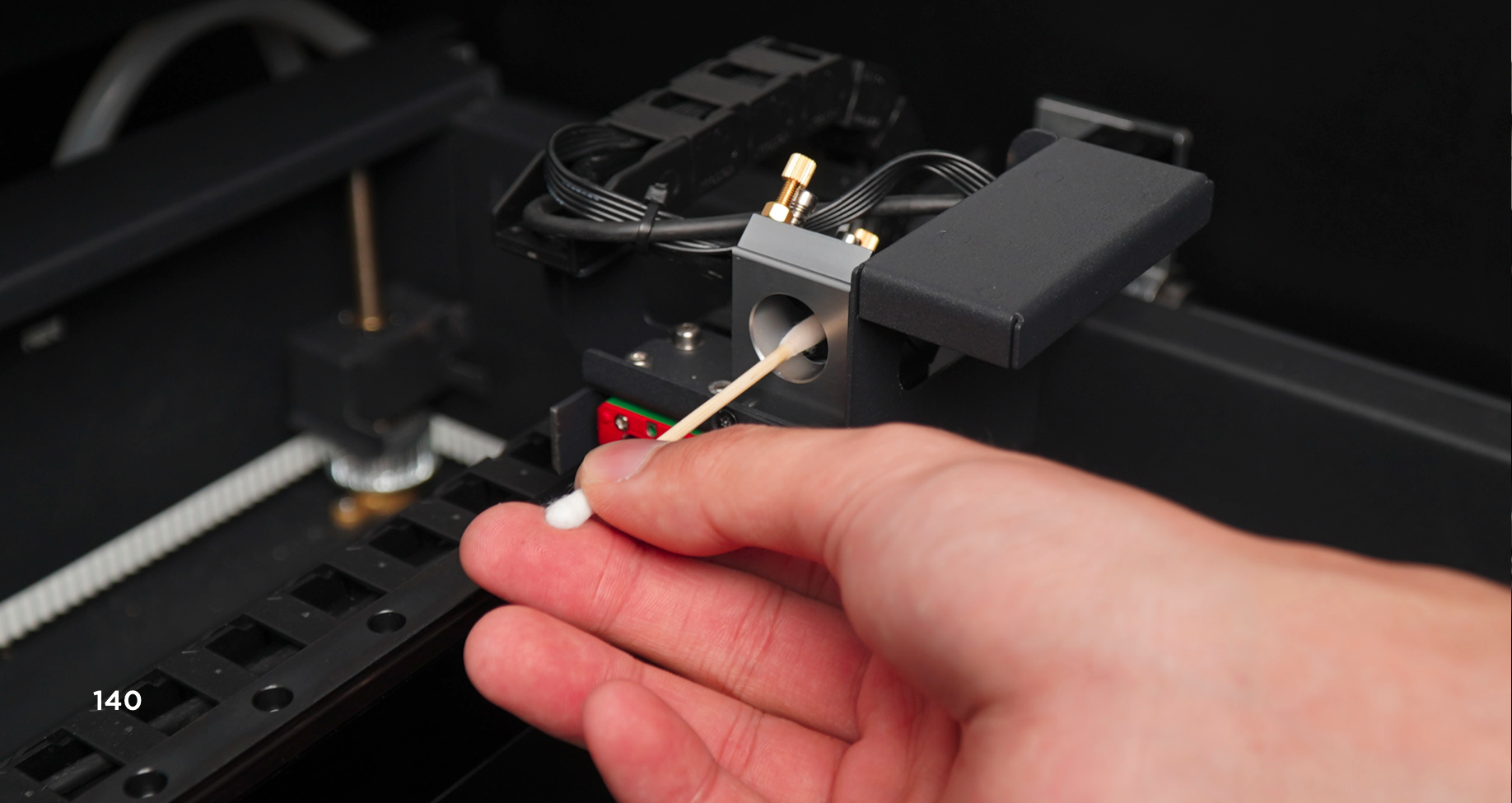

4. Rengør det tredje reflekterende spejl

Det tredje reflekterende spejl er i den trekantede spejlholder, som er på X-aksens lineære skinne.
(Tag venligst det 3. spejl ud til rengøring, hvis du har problemer med at skære eller gravere. Link)


5. Rengør fokuslinsen

Fokuslinsen er placeret under det tredje reflekterende spejl inde i laserhovedet.

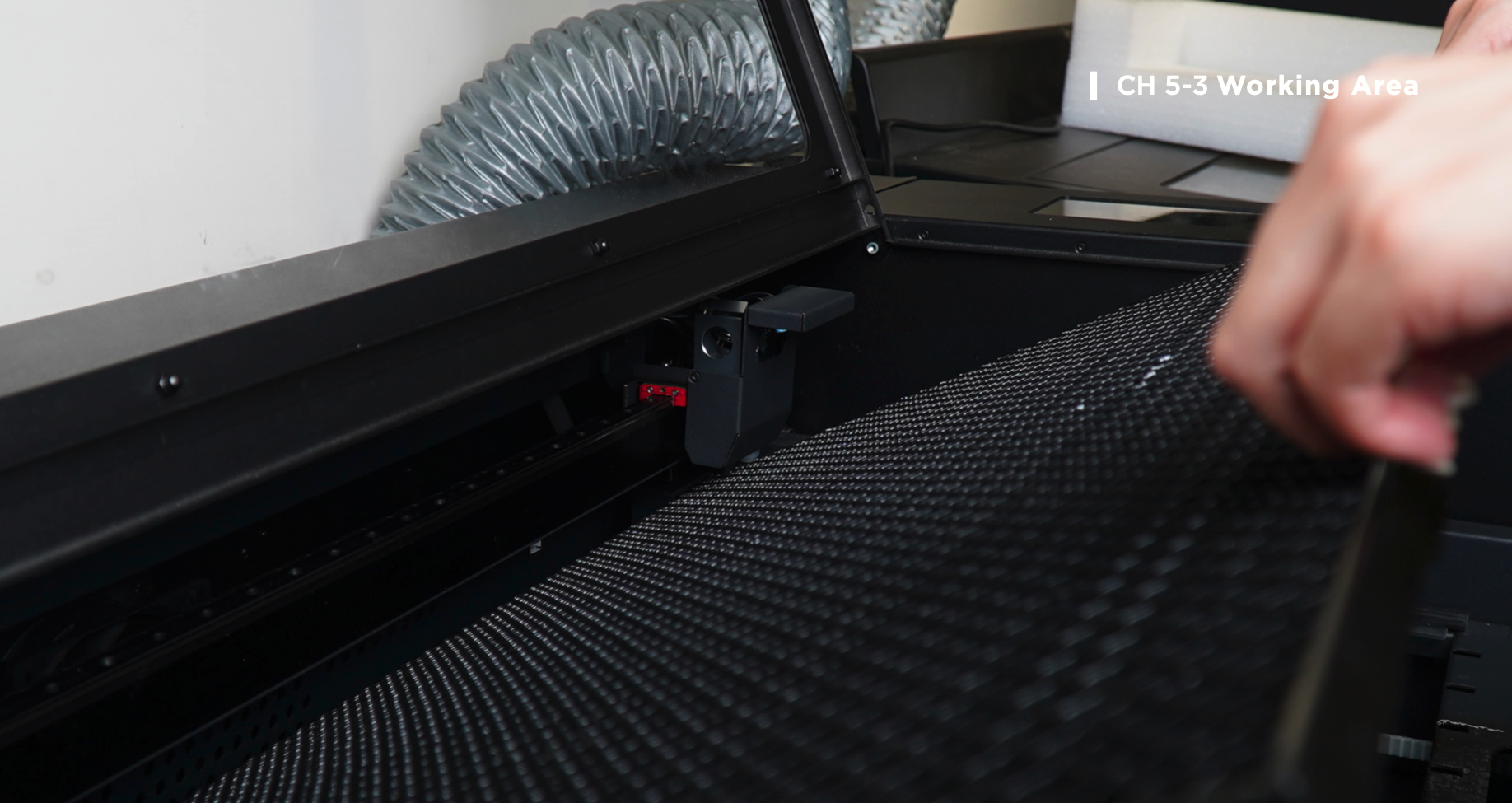

a. Fjern honeycomb-bordet

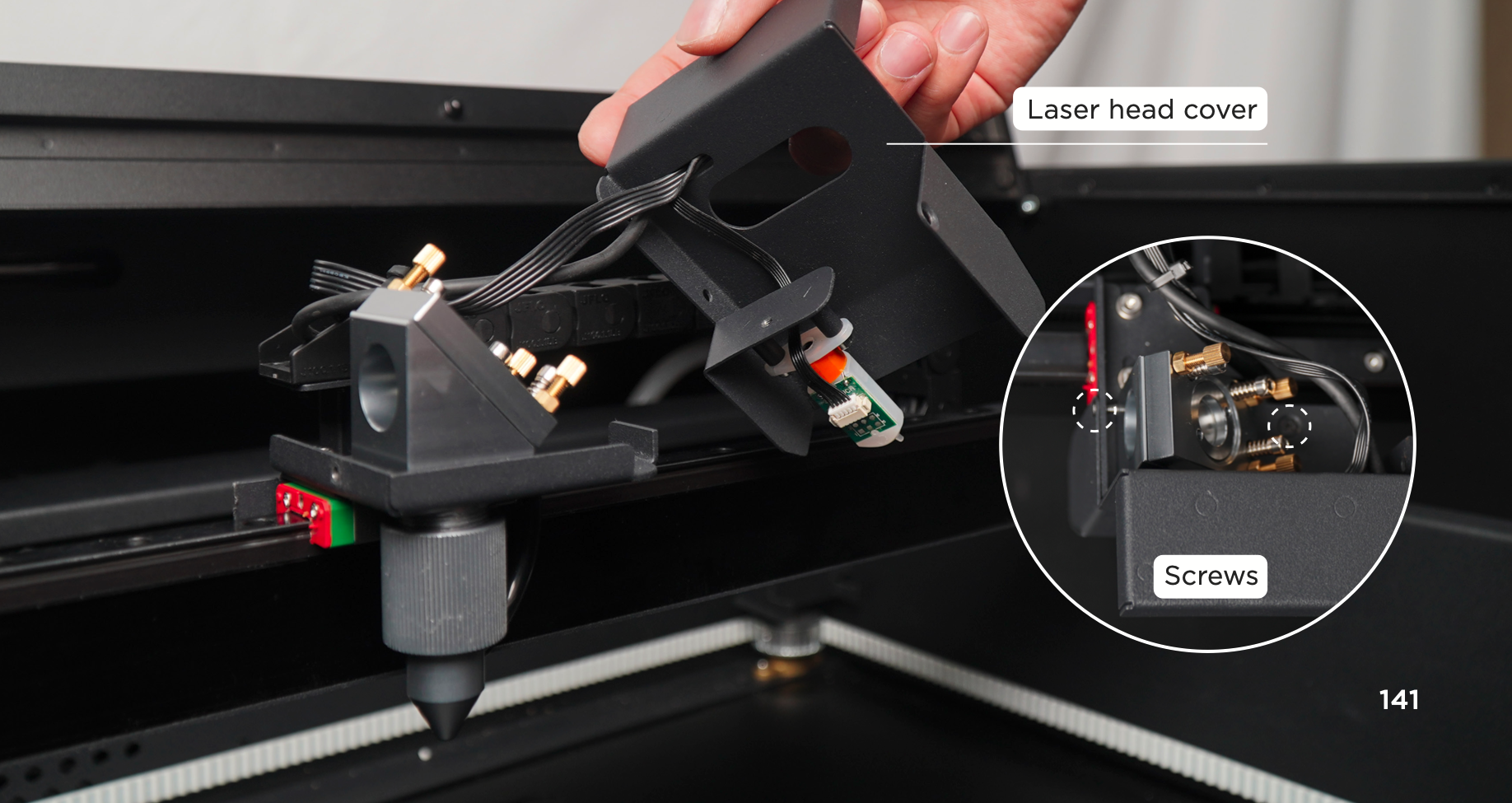

b. Løsn 2 skruer på laserhovedbeskyttelsen, og flyt derefter beskyttelsen til side

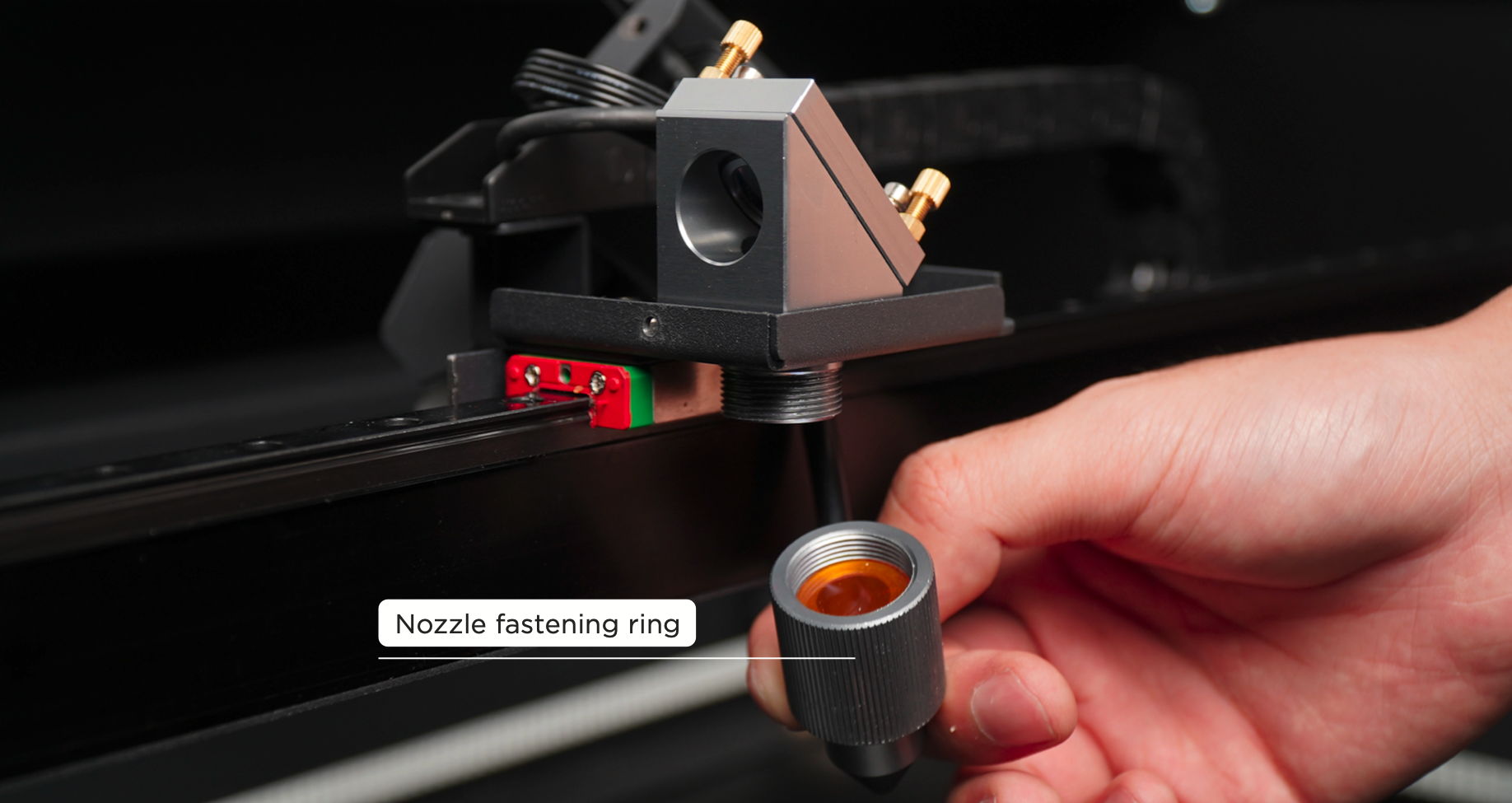

c. Skru dysefastgøringsringen med uret > Fjern laserhovedet, og undgå venligst at fokuslinsen popper ud

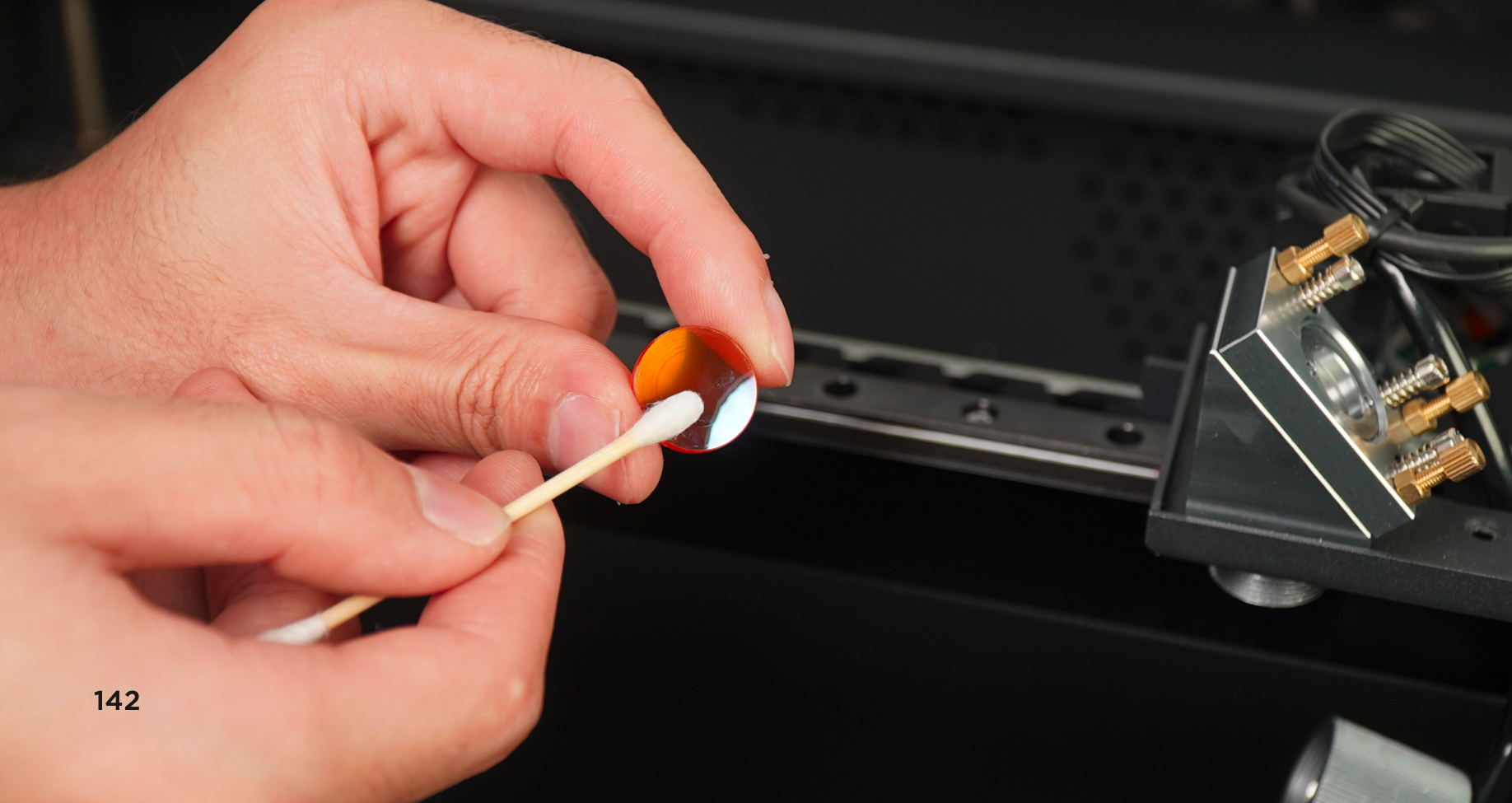

d. Tag fokuslinsen ud, og rengør den derefter.


6. Sæt fokuslinsen tilbage

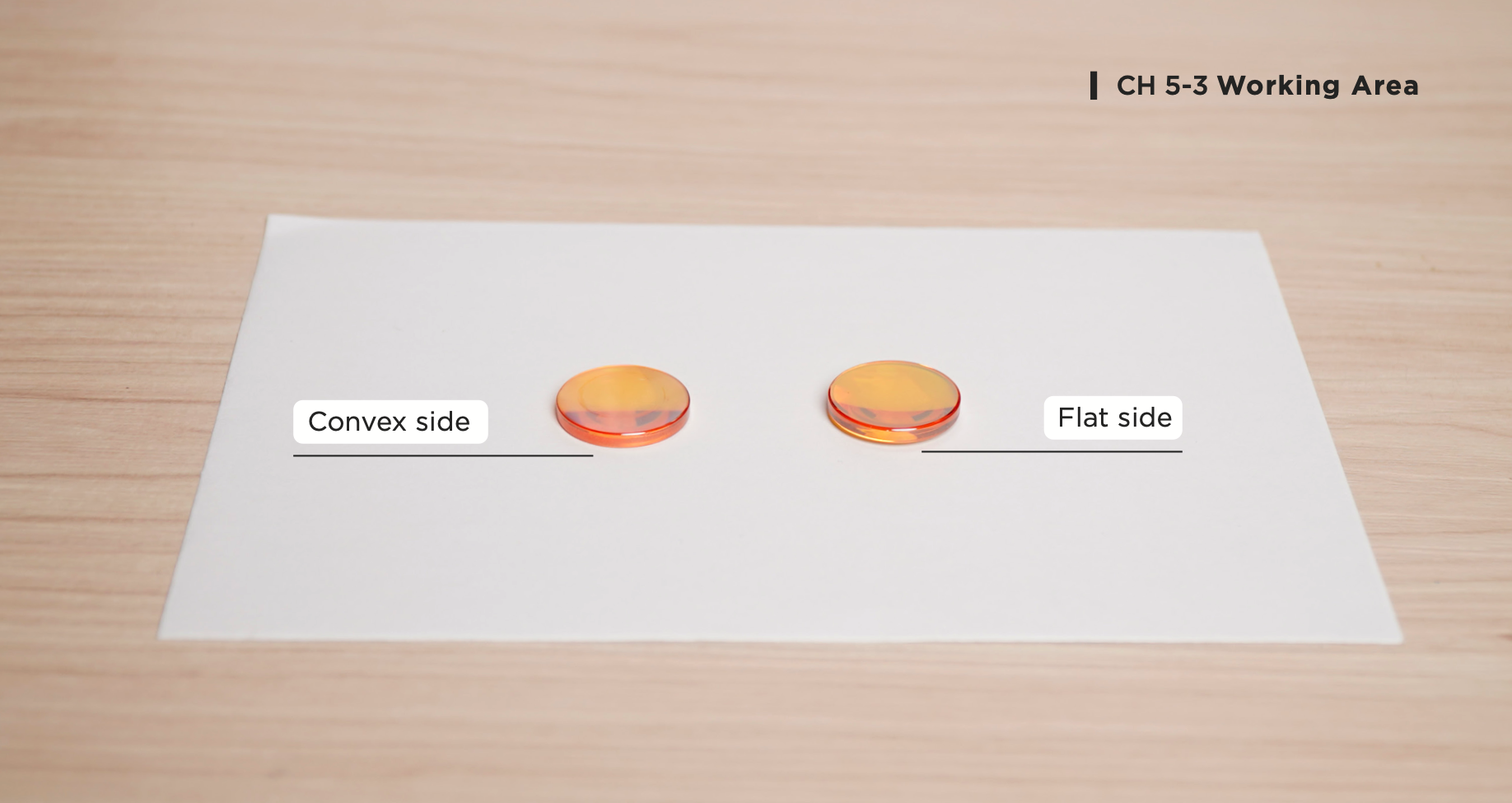

Linsen har en retning, den konvekse side vender opad, og den flade side vender nedad.
(Hold kanten af fokuslinsen i din hånd, og kig mod fokuslinsen, du kan se dig selv på den konvekse side og kan ikke se dig selv på den flade side.)

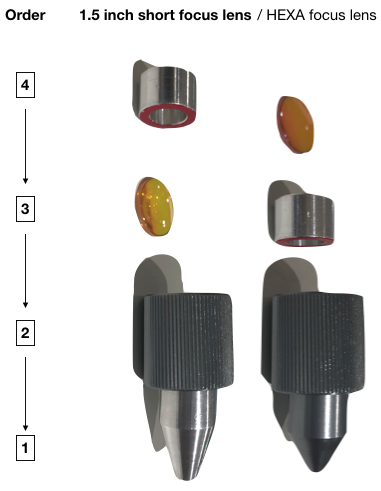

Sørg for, at du har den korrekte rækkefølge som på billederne nedenfor:

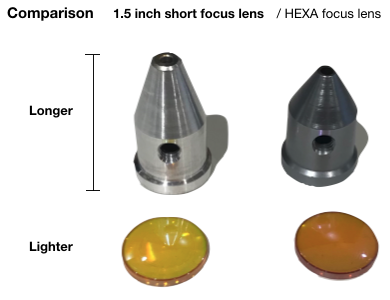

Den til venstre er 1,5" linsetilbehøret, og den til højre er standardlinsen.


⚠️ Hvis den ikke installeres i henhold til instruktionens retning, kan det forårsage unøjagtig fokus, hvilket resulterer i sløret gravering eller manglende evne til at skære.
