4-10 Udskiftning af laserrør

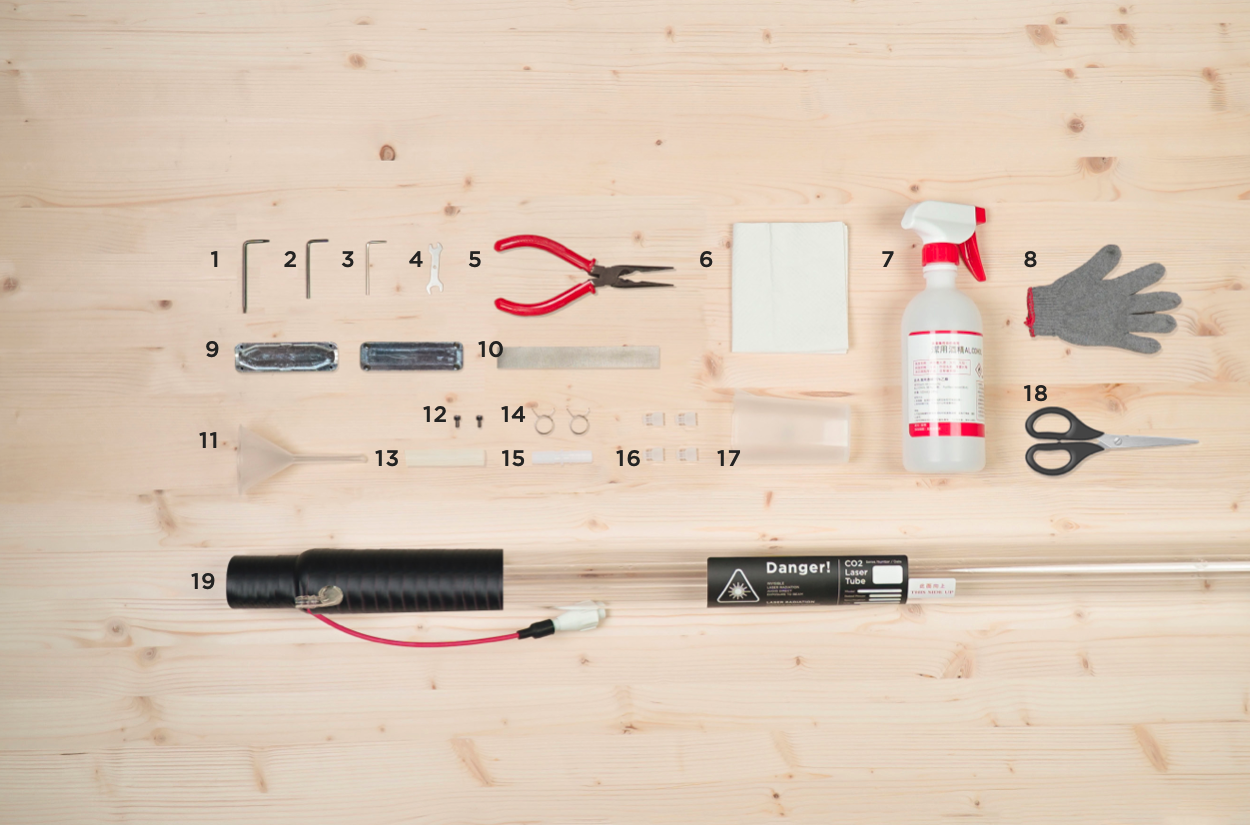

Udskiftningstrin

0. Frakobl strømmen og åbn chassiset

1. Frakobl venligst først strømkablet, og udskift derefter laserrøret.
2. Brug venligst Torx-skruetrækkeren til at fjerne 2 skruer på begge sider af bagdækslet og løft dækslet.
3. Du kan først fjerne støvet fra bagchassiet og derefter udskifte laserrøret. Brug en støvsuger eller højtrykssprøjtepistol til at fjerne støvet fra det bageste chassis, og brug derefter et papirhåndklæde eller en klud med alkohol til at tørre det snavsede område af og vent på, at chassiset tørrer, før du fortsætter med den næste operation.

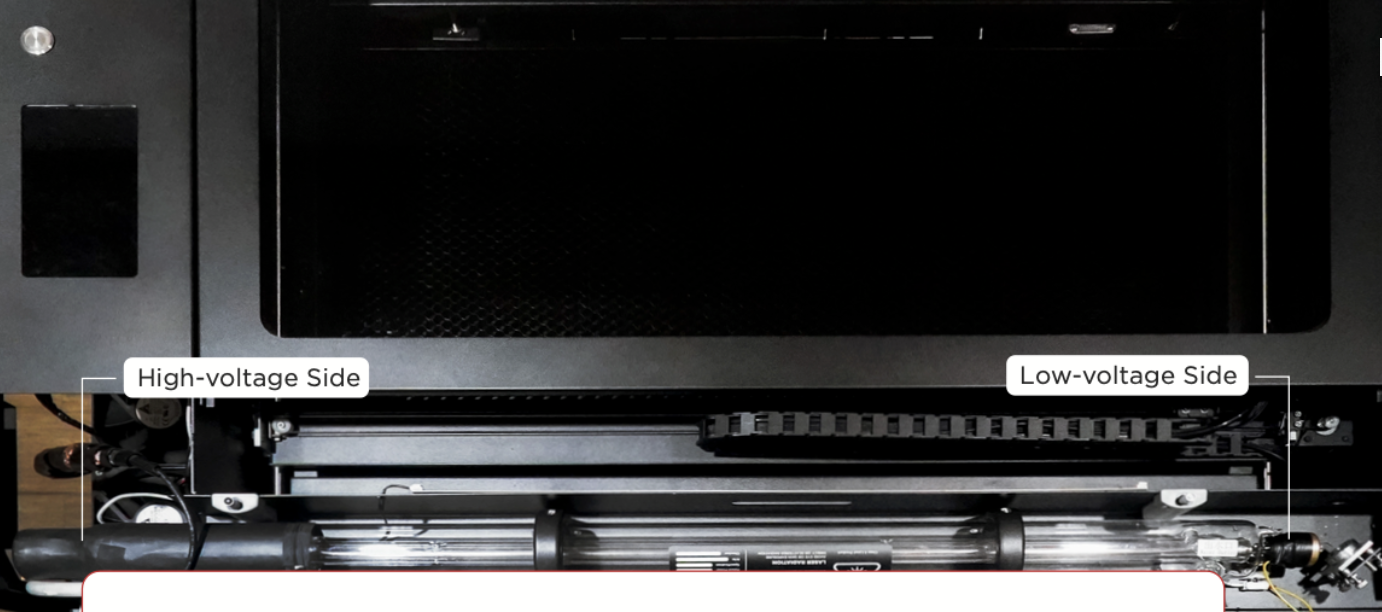

4. Laserrøret har to ender. Højspændingssiden ("Højspænding") er tæt på skærmen, og lavspændingssiden ("Lavspænding") er tæt på spejlet.
5. Læg en klud eller et stykke køkkenrulle på begge sider af høj- og lavspændingen for at undgå skader på maskinen på grund af vandindtrængning.

1. Afbryd lasertubens ledninger：

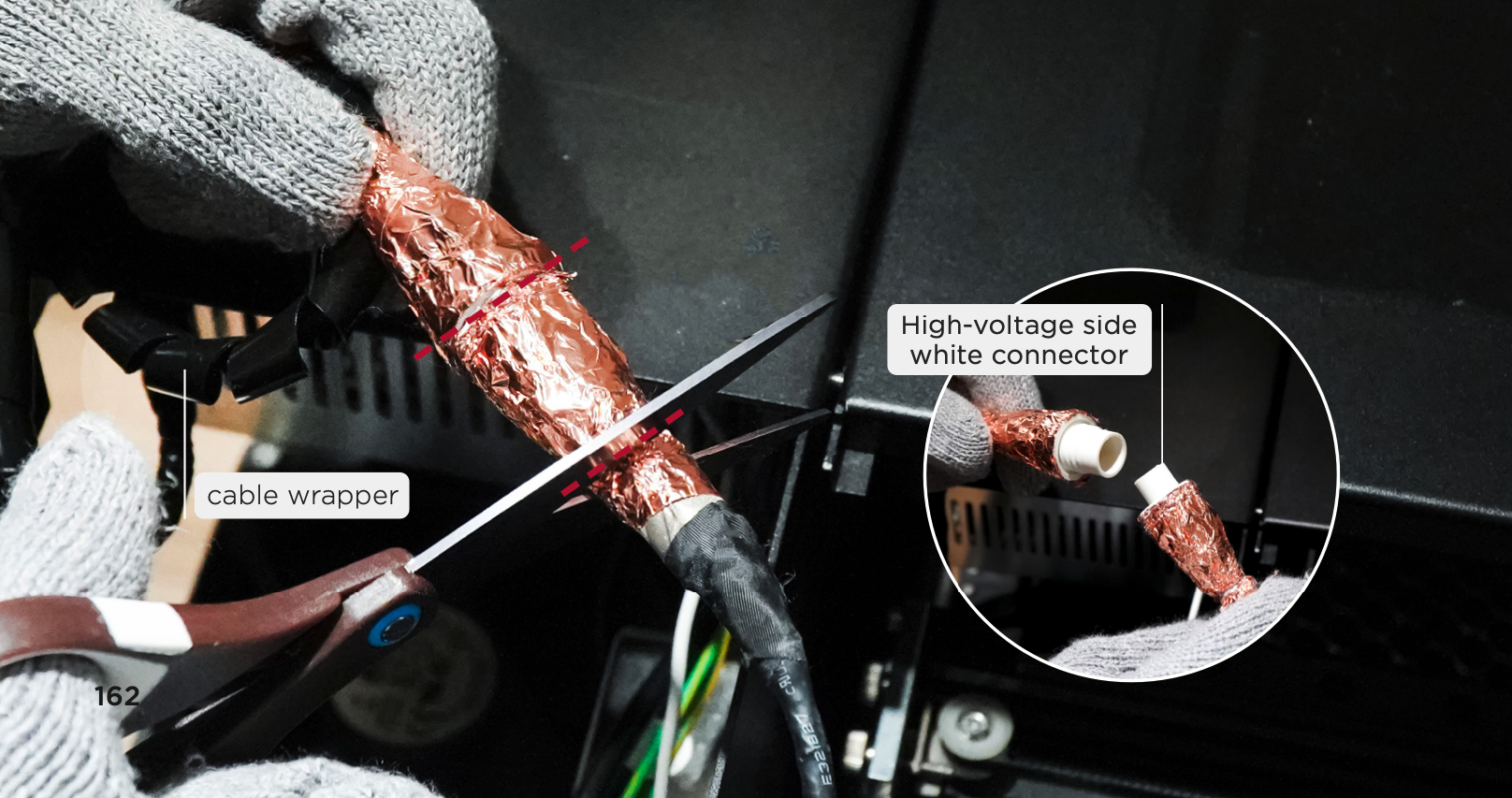

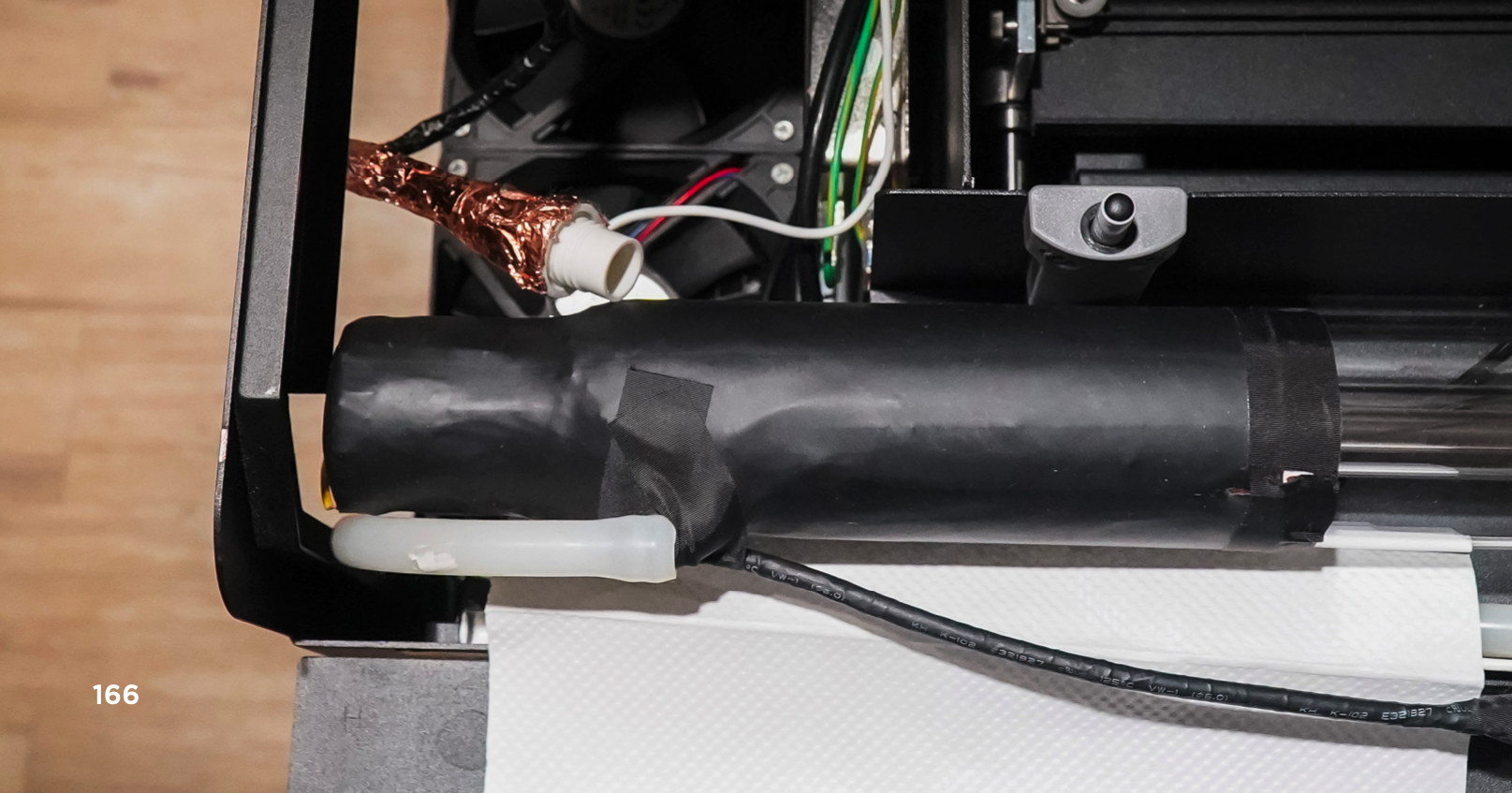

a. Klip og afmonter

Hvis det ikke er første gang, du udskifter et rør, skal du springe dette trin over og fjerne aluminiumet direkte med en 2,5 mm unbrakonøgle.

1. Brug de medfølgende handsker
2. Fjern kabelomvikleren
3. Klip kobberdelene over med en saks
4. Afmonter det hvide stik på højspændingssiden

b. Afbryd lasertubens ledninger

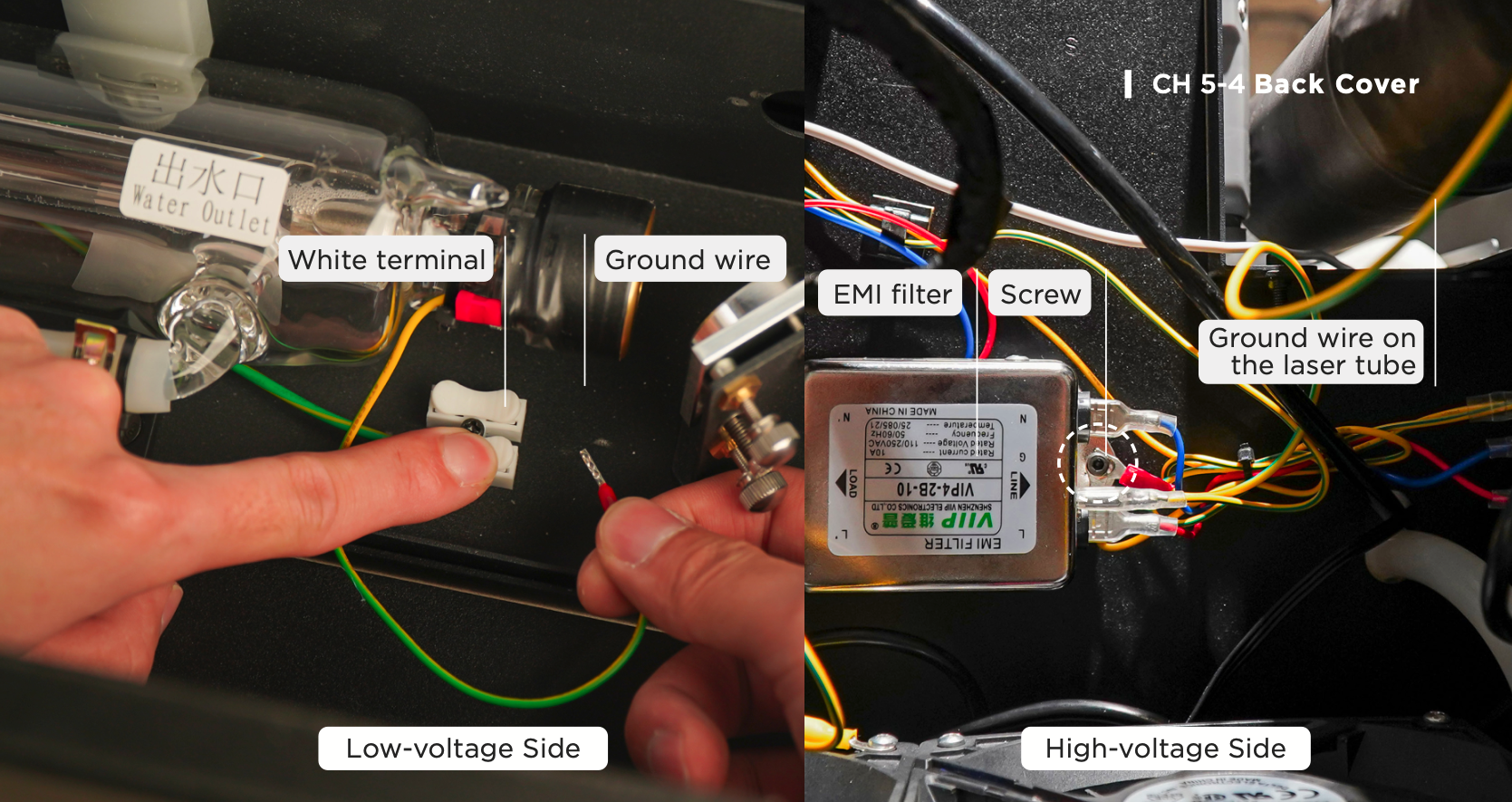

Tryk på den hvide terminal, og træk jordledningen ud

c. Fjern jordledningen på højspændingssiden

Brug 2,5 mm unbrakonøglen til at løsne skruerne i EMI-filteret. Træk derefter jordledningen, der er forbundet til lasertuben, ud.

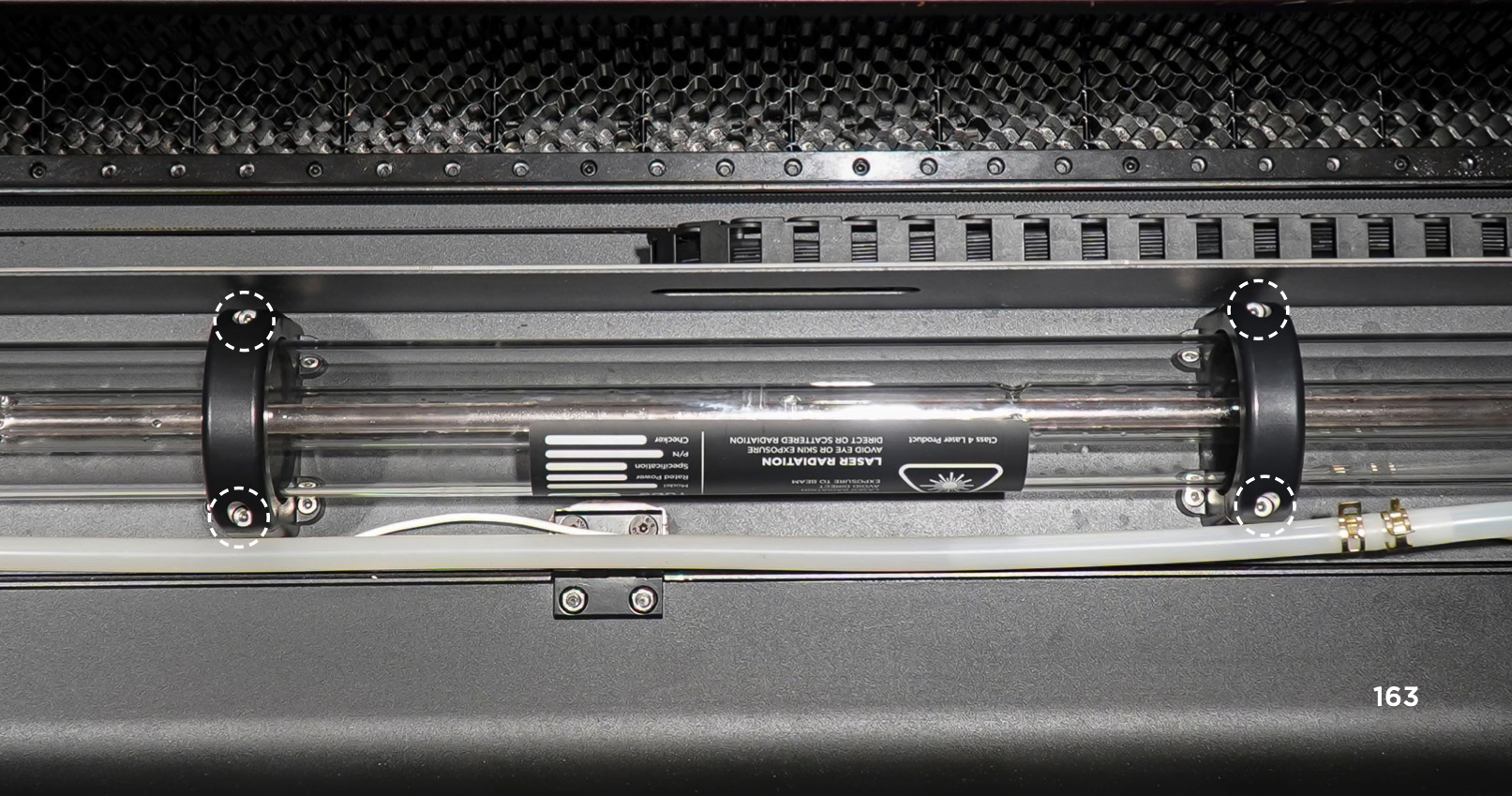

2. Løsn lasertuberørsholderne

Brug 3 mm unbrakonøglen til at løsne i alt 4 skruer på lasertuberørsholderne.

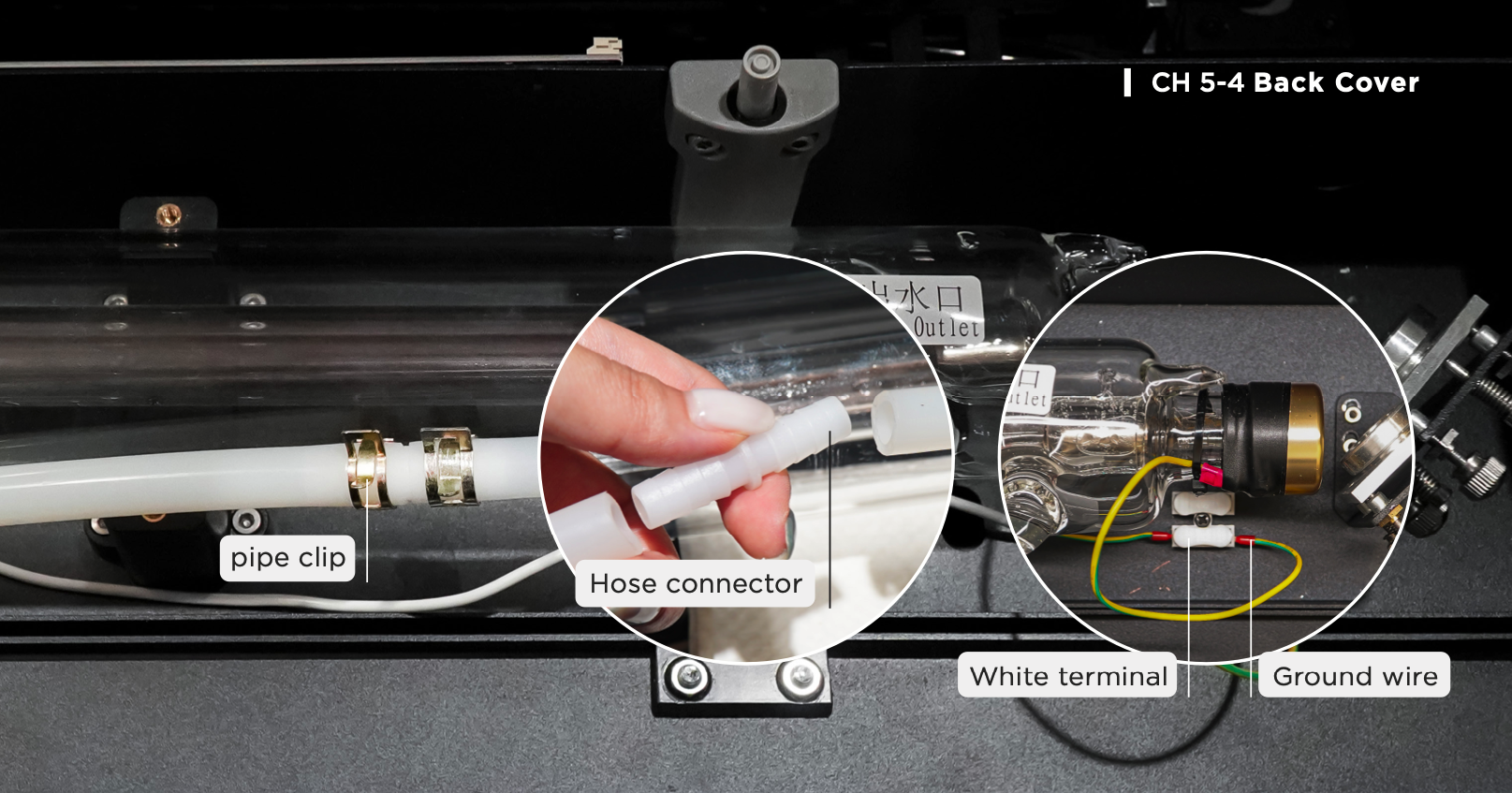

3. Afmonter vandrørene

a. Flyt til lavspændingssiden.

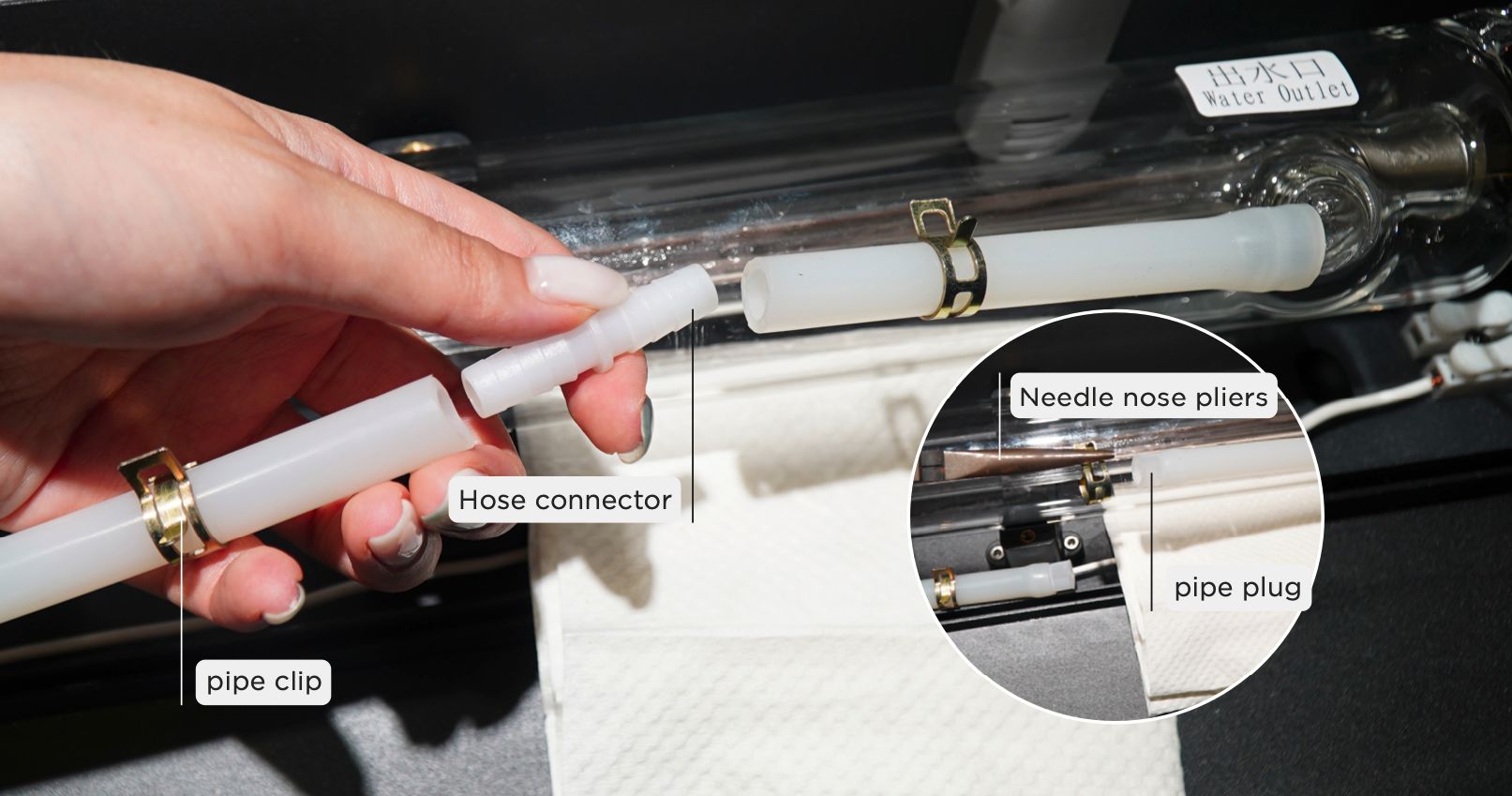

1. Skub klemmen udad med spidstangen
2. Fjern slangestikket, og læg det til side til senere brug
3. Fjern rørclipsen på den korte slange, og læg den til side til senere brug
4. Sørg for, at de to vandrørsåbninger er sat ind i rørproppen for at undgå vandlækage.

⚠️ Sørg for at lægge et håndklæde, en klud eller et stykke køkkenrulle under højspændings- og lavspændingssiden. Vandlækage vil få maskinen til at fungere forkert.

b. Afmonter vandrøret fra højspændingssiden

Lasertuben kan flyttes fra tuberørsholdersæderne til bagdækslet, det vil være nemmere at trække røret ud.

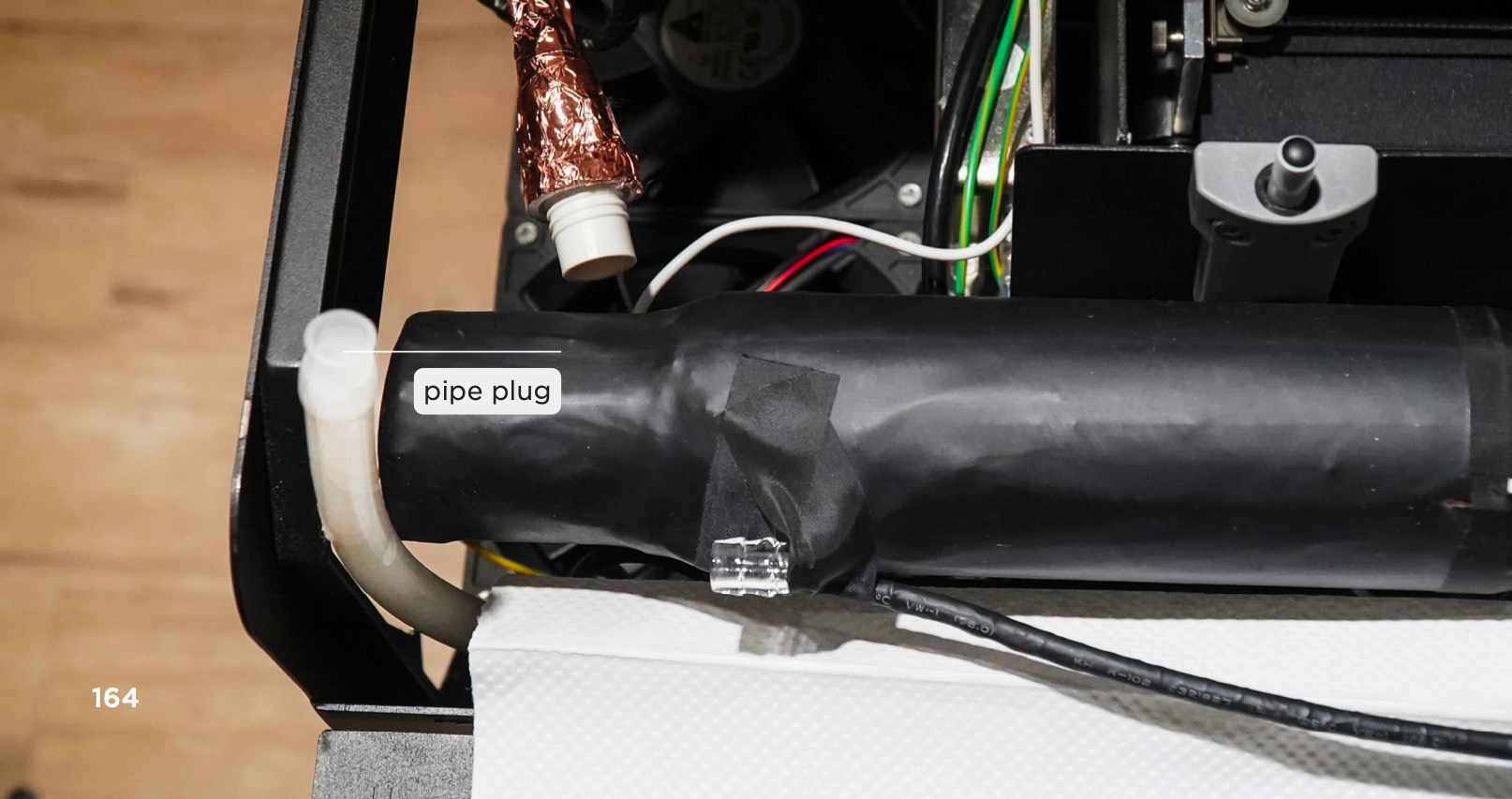

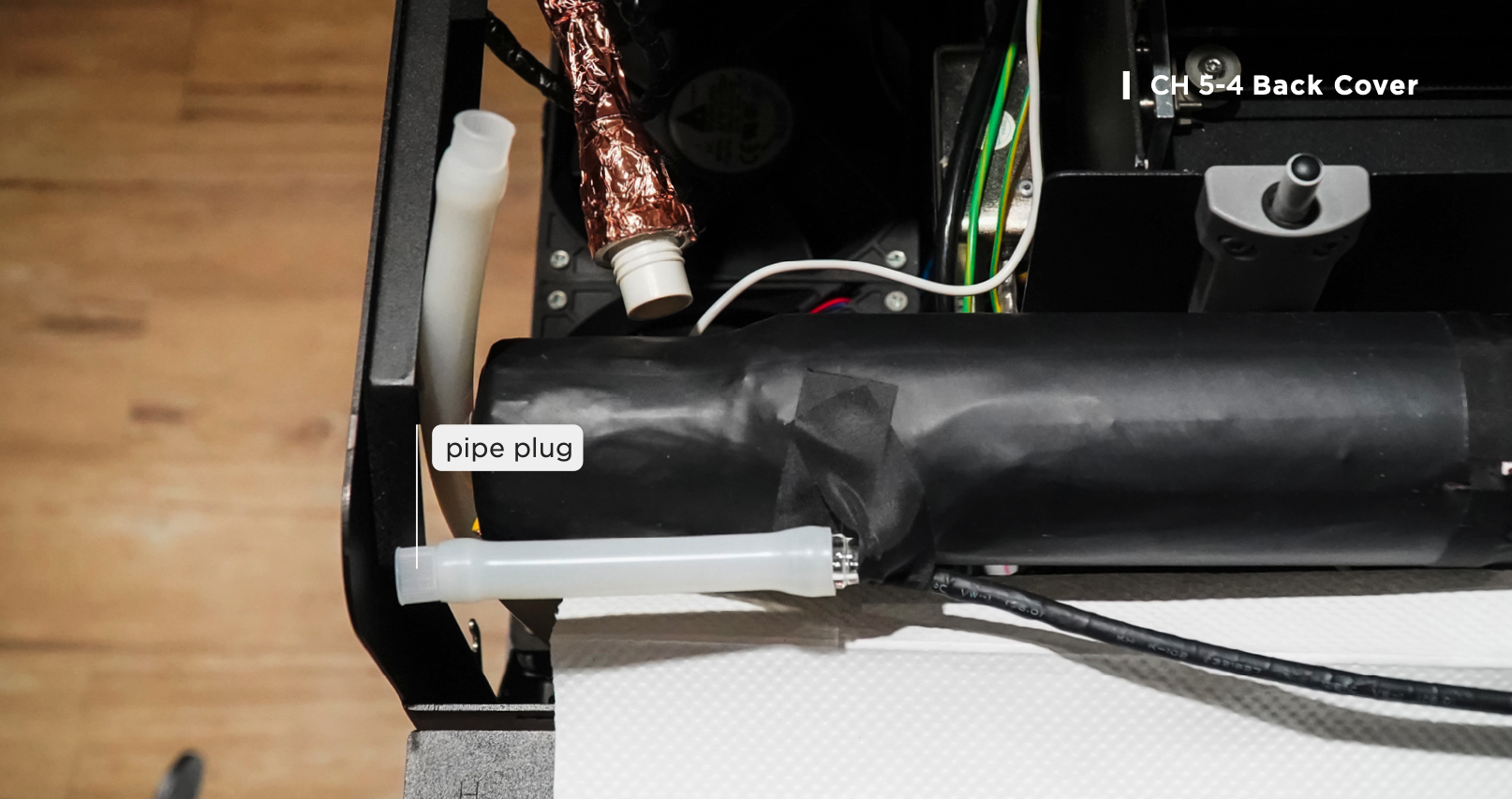

c. Indsæt rørproppen efter afmontering

d. Indsæt det medfølgende vandrør, og sæt det i vandindløbet på laserrøret for at undgå vandlækage

⚠️ Undgå at maskinens dele kommer i kontakt med vand. Hvis der opstår vandlækage eller -spredning, skal maskinen tørre helt, før den startes op.

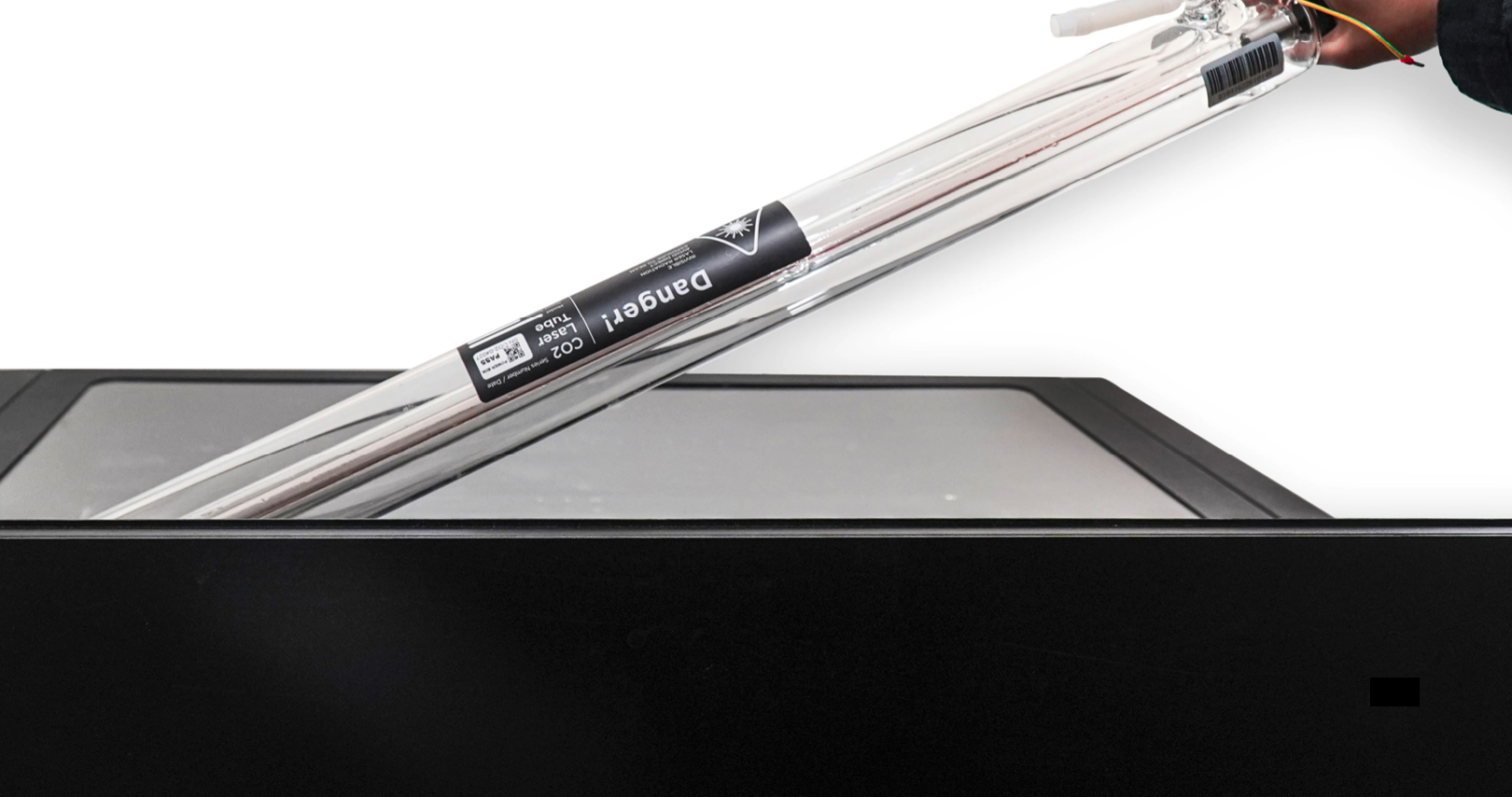

4. Fjern laserrøret



5. Placer det nye laserrør og vandslange

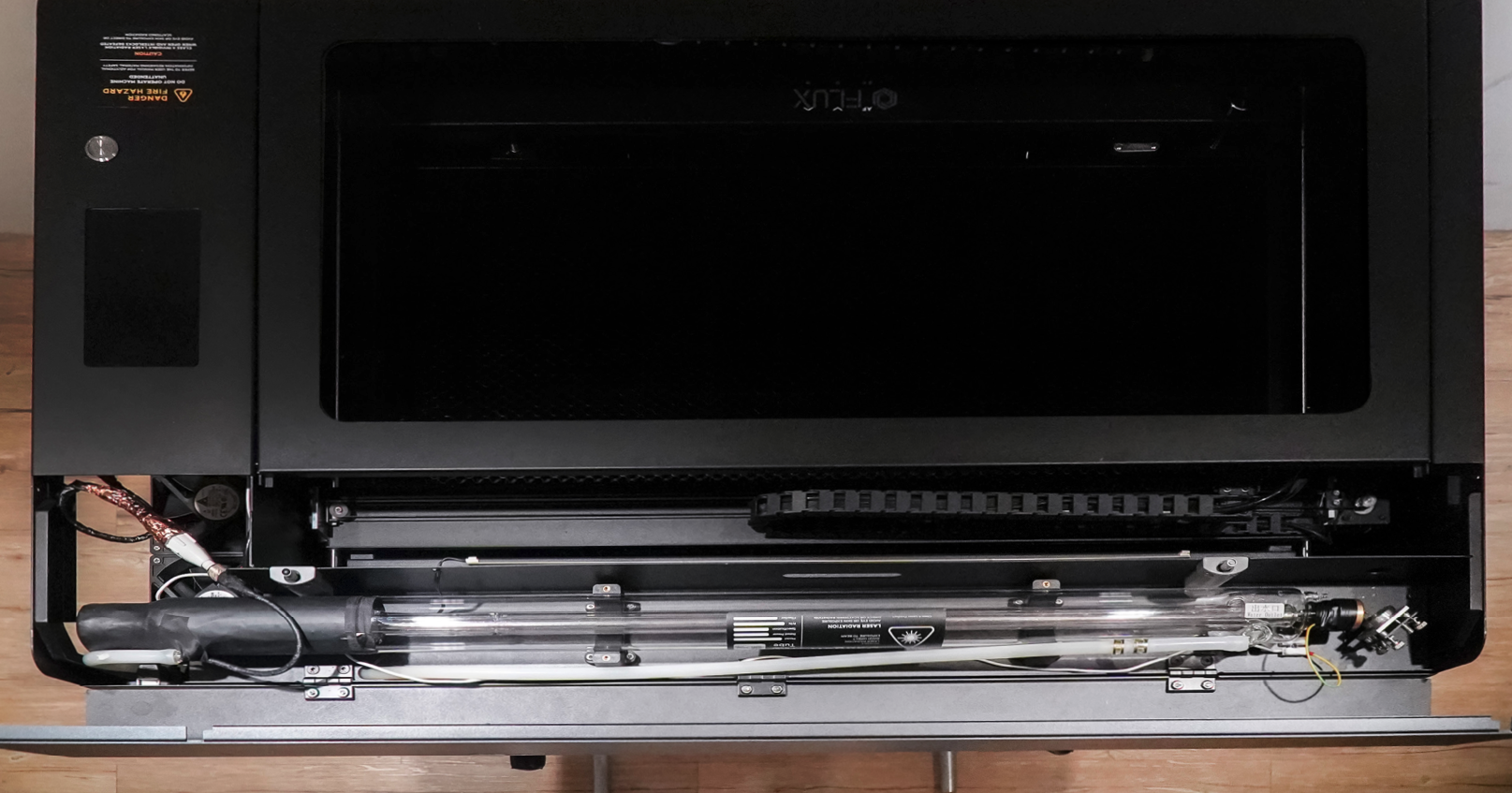

a. Placer laserøret i henhold til billedet

b. Fjern vandrørsproppen på højspændingssiden, og fastgør vandrøret til laserøret

c. Flyt til lavspændingssiden > Fjern rørproppen > Fastgør rørclipsen til det kortere vandrør > Indsæt slangestikket > Brug en spidstang til at flytte rørclips mod tilslutningssiden for at forhindre vandlækage.
d. Tryk den hvide terminal ned, og indsæt jordledningen > Slip den hvide terminal > Træk forsigtigt i jordledningen for at kontrollere, om den er ordentligt tilsluttet.

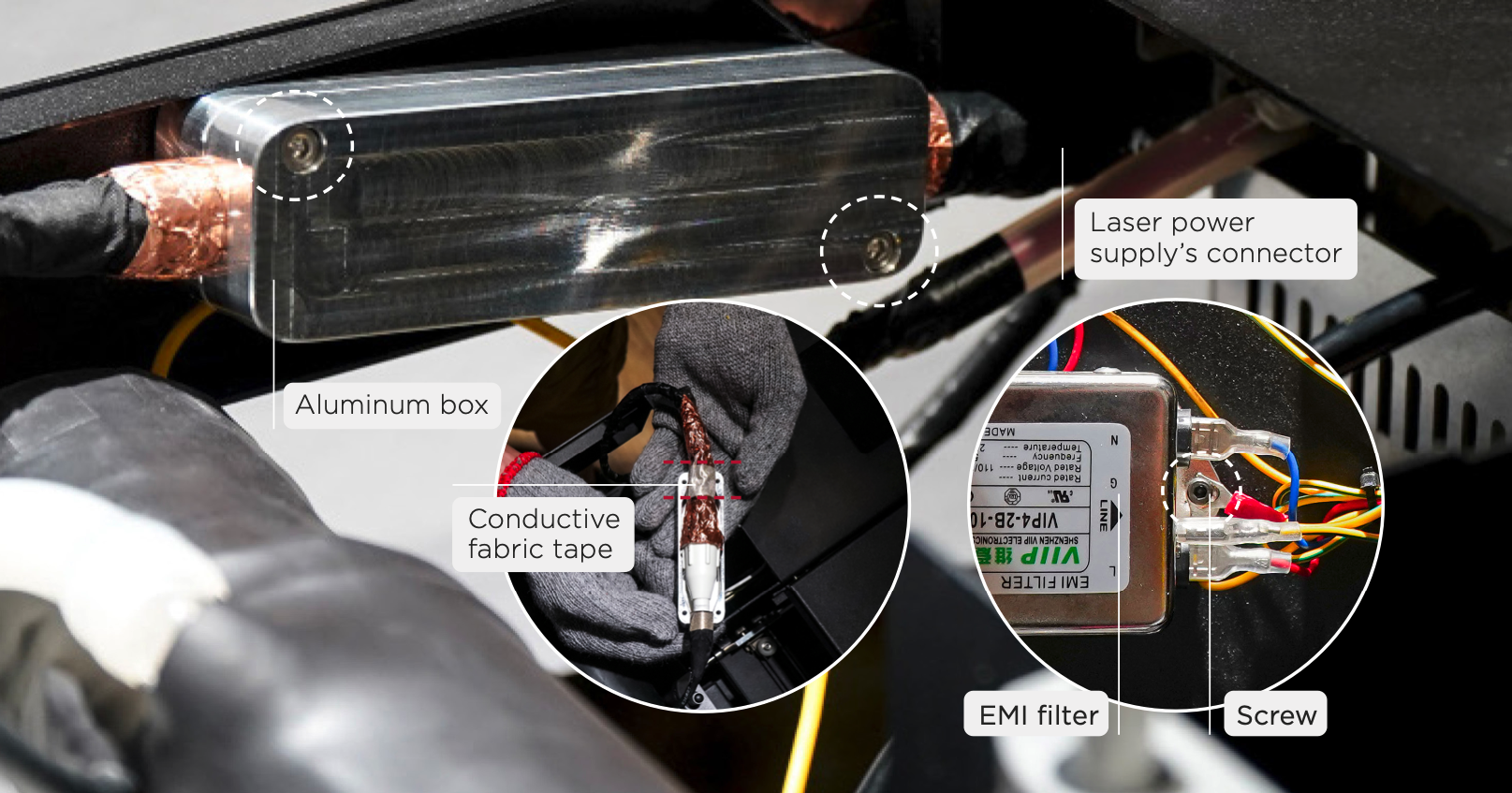

6. Påfør ledende stoftape; installer aluminiumsboksen og jordforbindelsen

a. Tilslut det hvide stik på højspændingssiden, og påfør den ledende stoftape på laserstrømforsyningens stik
b. Sæt det hvide stik ind i aluminiumsboksen, monter det på dækslet, og stram skruerne med en 2,5 mm unbrakonøgle. (Boksen kan placeres tilfældigt i rummet, så længe kablet og ledningerne ikke er bøjede eller snoede.)
c. Indsæt jordledningen på højspændingssiden af laserøret i skruepositionen på EMI-filteret > Stram skruen.

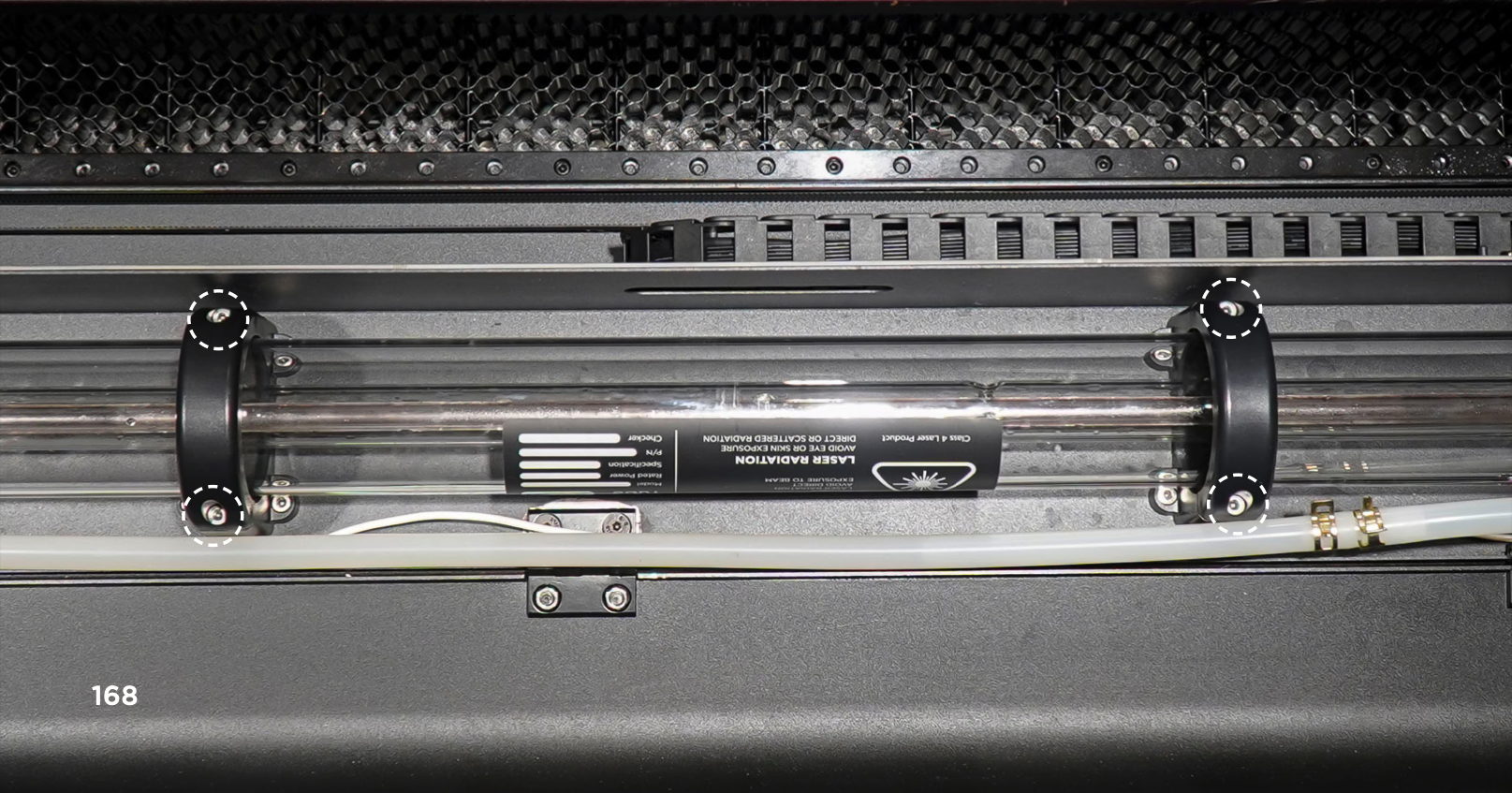

7. Stram laserørholderne tilbage

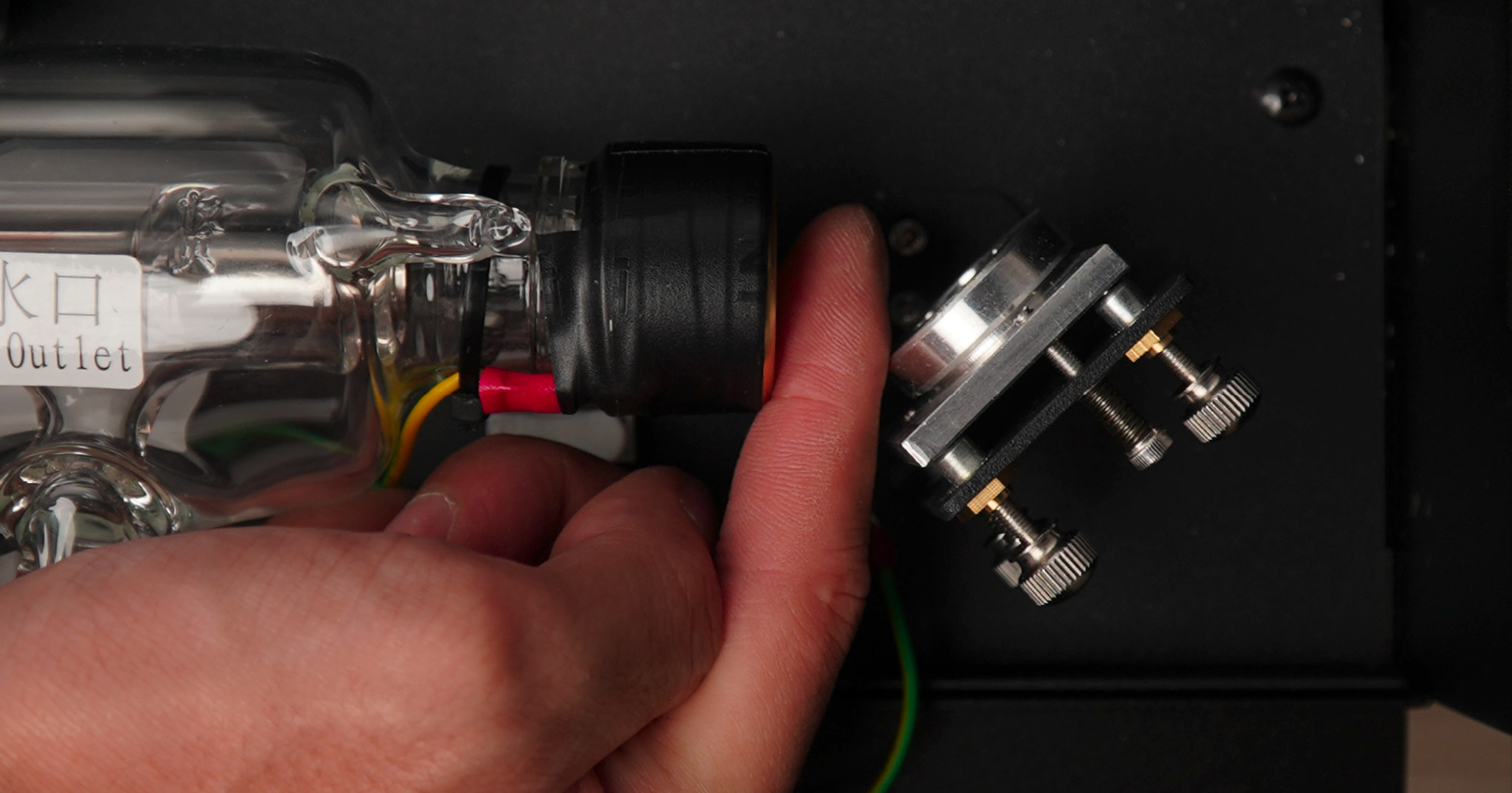

a. Placer laserøret i position, så der er en fingerafstand mellem haleenden, ca. 15 mm fra laserørets ende til det første refleksionsspejl > Sørg for, at der ikke er folder eller knæk på vandslangerne

b. Brug 3 mm unbrakonøglen til at stramme i alt 4 skruer på laserørholderne > Ryst forsigtigt laserøret for at sikre, at det ikke forskubber sig.

8. Tilslut strømkablet, og start maskinen

Efter at have bekræftet, at installationen er korrekt, kan du tilslutte strømkablet og starte motoren.

9. Tag vandpumpen ud

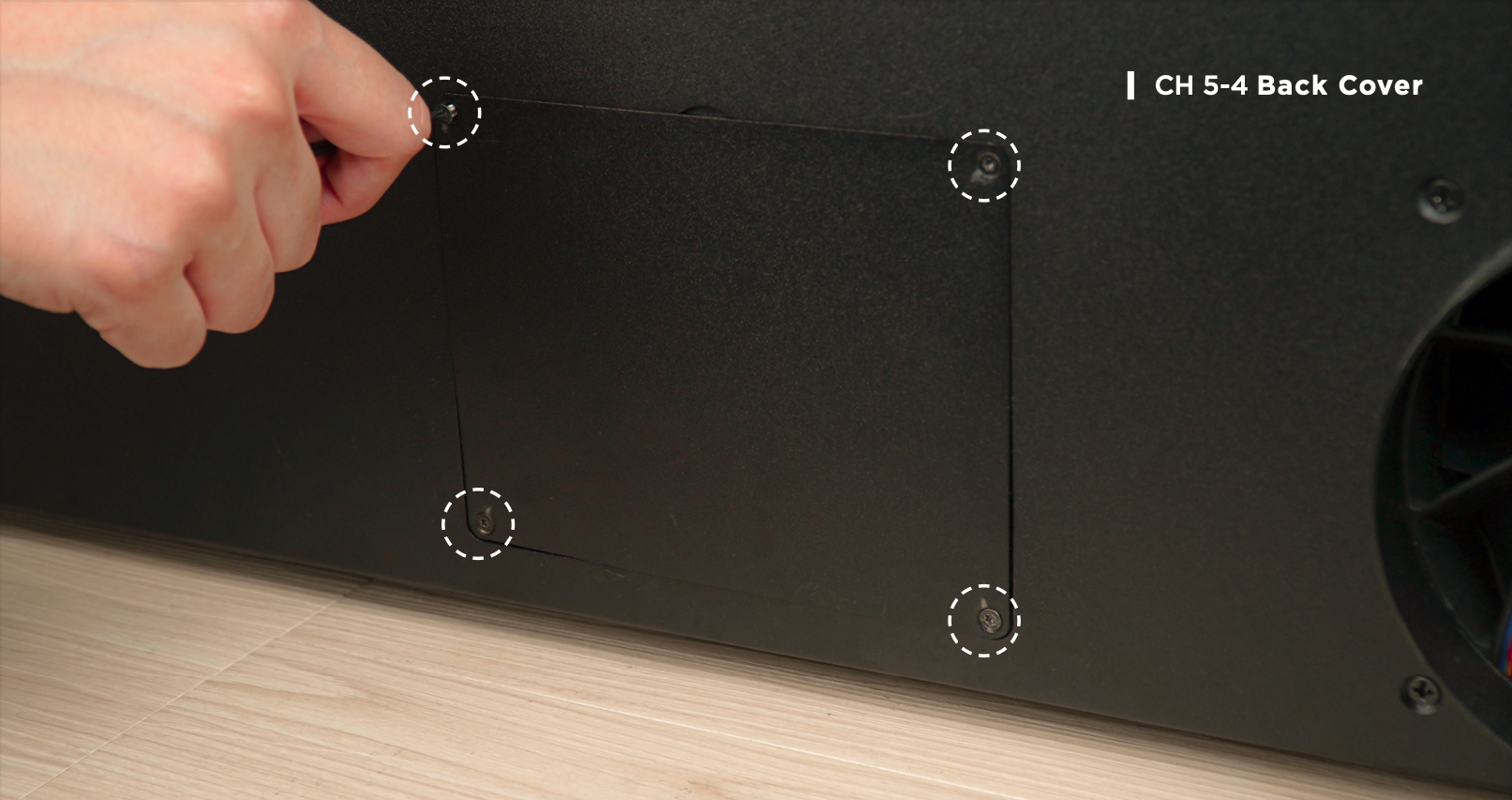

Brug en Torx-skruetrækker til at løsne fire skruer på vandpumpedækslet > Tag vandpumpen ud.

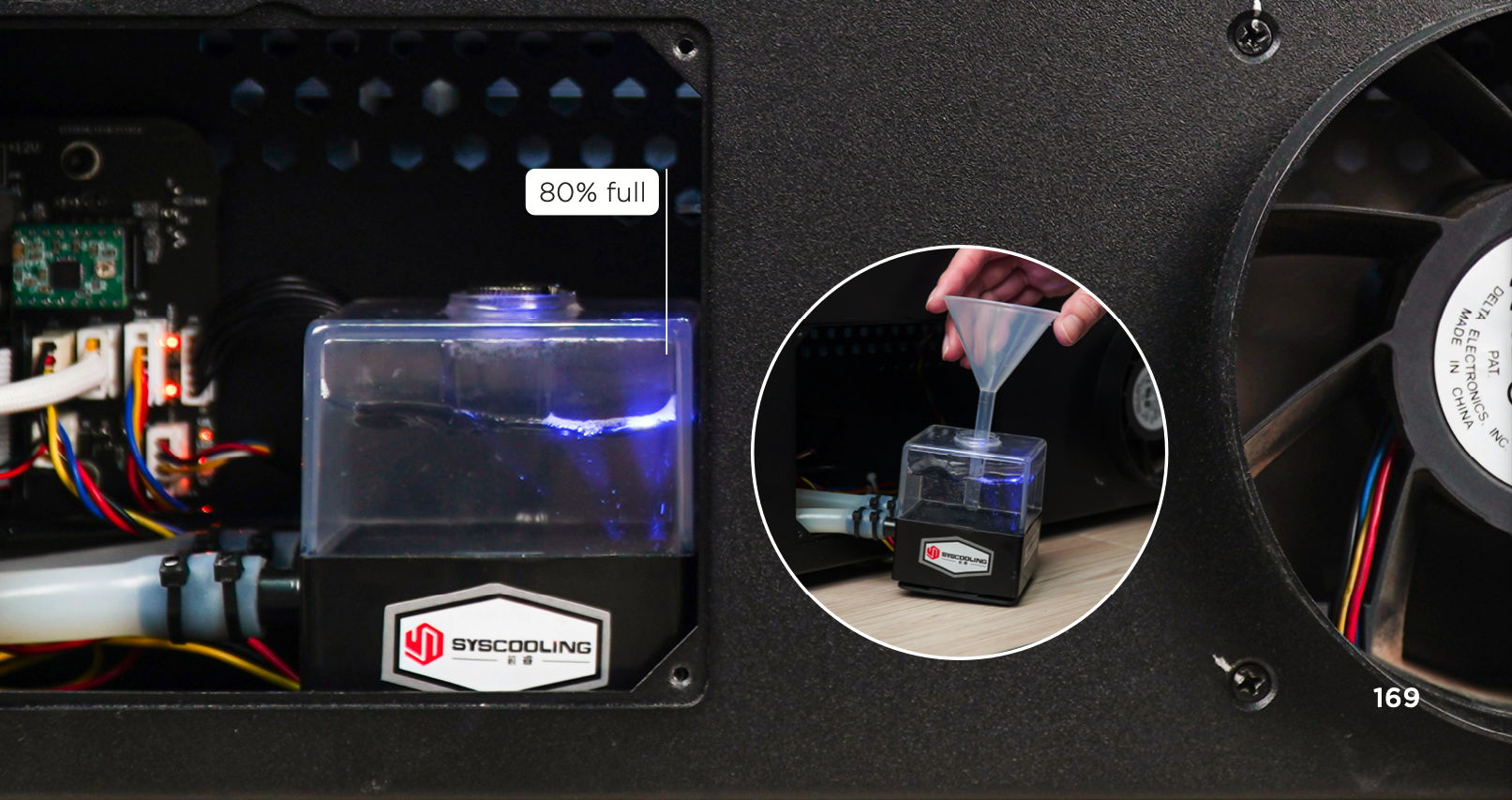

10. Påfyldning af vand

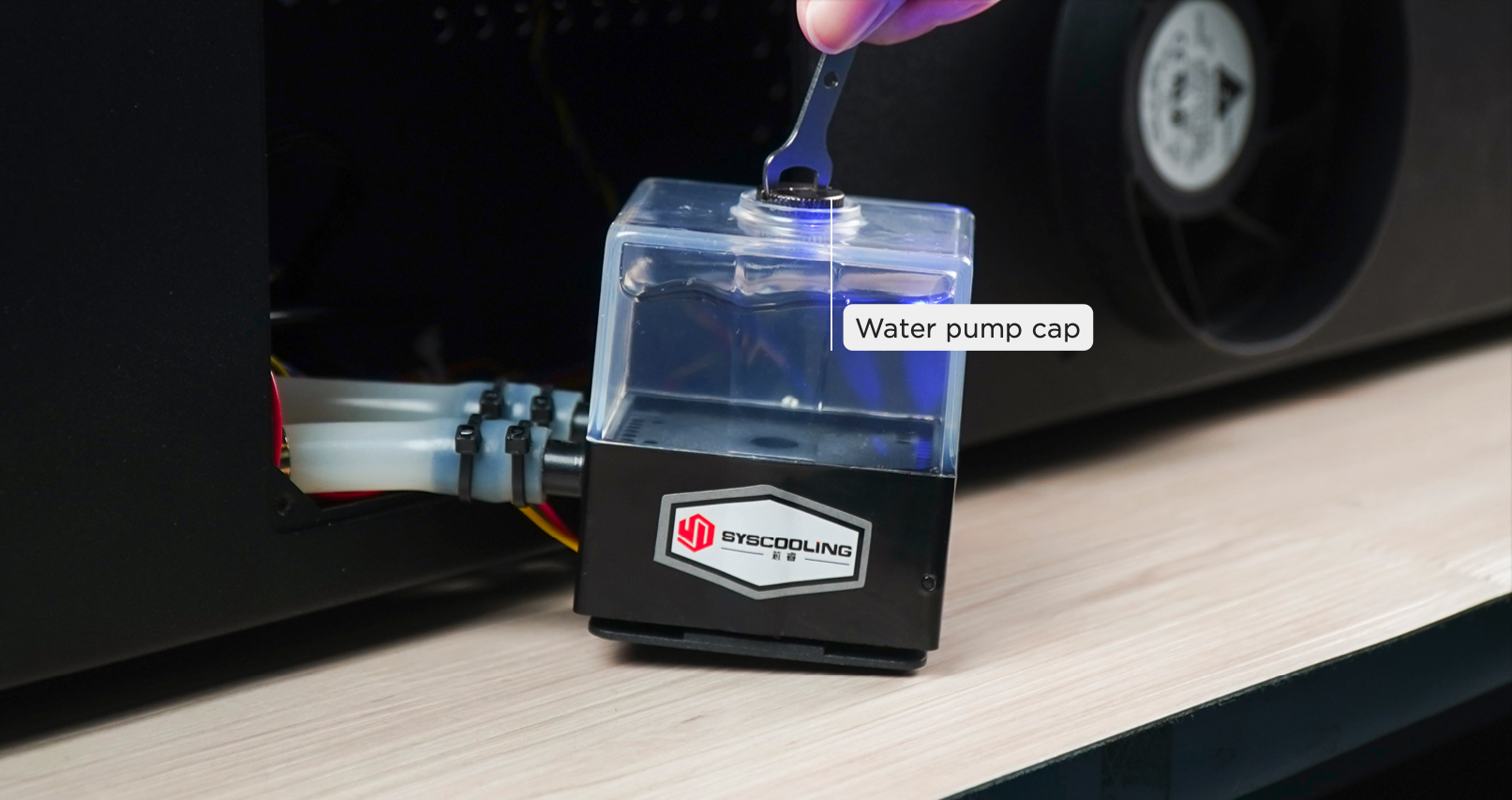

1. Brug dobbelthovedskruenøglen til at åbne vandpumpehætten
2. Sæt tragten i
3. Fyld vandpumpen med destilleret vand
4. Klik på "VEDLIGEHOLDELSE" på skærmen
5. Klik på "Pump", når laserhovedet har afsluttet X- og Y-aksens homing.
6. Kølevandet begynder at løbe ind i laserrøret, og vandstanden i vandpumpen falder. Bliv ved med at tilføje vand, indtil vandpumpens niveau når 80% af vandtanken, og vandstanden ikke længere falder på grund af tilførslen til laserrøret.

11. Stram vandpumpens hætte og dæksel tilbage

1. Brug dobbelthovedskruenøglen til at stramme vandpumpens hætte tilbage
2. Placer pumpen på dens oprindelige plads
3. Stram de fire skruer på vandpumpens dæksel tilbage med Torx-skruetrækkeren.



⚠️
1. Sørg for, at der ikke er folder eller knæk på vandslangerne, som kan påvirke vandgennemstrømningen.
2. Brug venligst destilleret vand for at undgå, at urenheder påvirker vandkølingseffekten.
3. For mange luftbobler inde i laserrøret vil påvirke varmeafledningseffektiviteten. Det anbefales at fylde vandet op til mere end 80% eller trykke på vandslangen, når der tilsættes vand, så der er mindre sandsynlighed for at danne luftbobler.
4. Hold venligst nøje øje med vandstanden for at undgå overløb.
5. Rør venligst ikke ved området i nærheden af højspændingssiden af laserrøret, efter at strømkablet er tilsluttet, for at undgå elektrisk stød.
6. Undgå at røre ved laserafbryderen eller placere din hånd ved laserrørets haleende, når du bruger siden "VEDLIGEHOLDELSE".
7. Hvis vandpumpen ikke kan aktiveres, bedes du kontakte din forhandler.
8. Efter flytning af laserrøret skal Optisk sti-justering udføres.
