Anbefalet frekvens

En gang hver 3. måned

Bemærkninger: IFor at undgå, at glaslaserrøret går i stykker på grund af varmen, der genereres under laseropvarmning, og tilstopning af vandpumpen, er det nødvendigt at opretholde vandkølingseffekten med tilstrækkeligt destilleret vand.

Video

Forberedelsesartikler

Egen forberedelse:
1｜Spidstang
2｜Papirhåndklæde eller klud
3｜Vandbeholder

Inkluderet i tilbehørskassen:
4｜Torx-skruetrækker
5｜3mm unbrakonøgle
6｜Dobbelthovedskruenøgle
7｜Tragt



Vedligeholdelsesstrin

0. Frakobl strømmen

Sluk for maskinen, og tag stikket ud af stikkontakten, før du skifter eller tilføjer vand.
Brug en Torx-skruetrækker til at fjerne de to skruer på begge sider af bagdækslet, og løft derefter dækslet.
Laserrøret har to ender: højspændingssiden er tæt på skærmen, og lavspændingssiden er tæt på spejlet.
Hvis vandet ikke er for beskidt, kan du springe trin 1 og 2 over. Husk dog, at den optiske sti skal justeres igen efter flytning af laserrøret.

1. Frakobl laserrørets ledninger

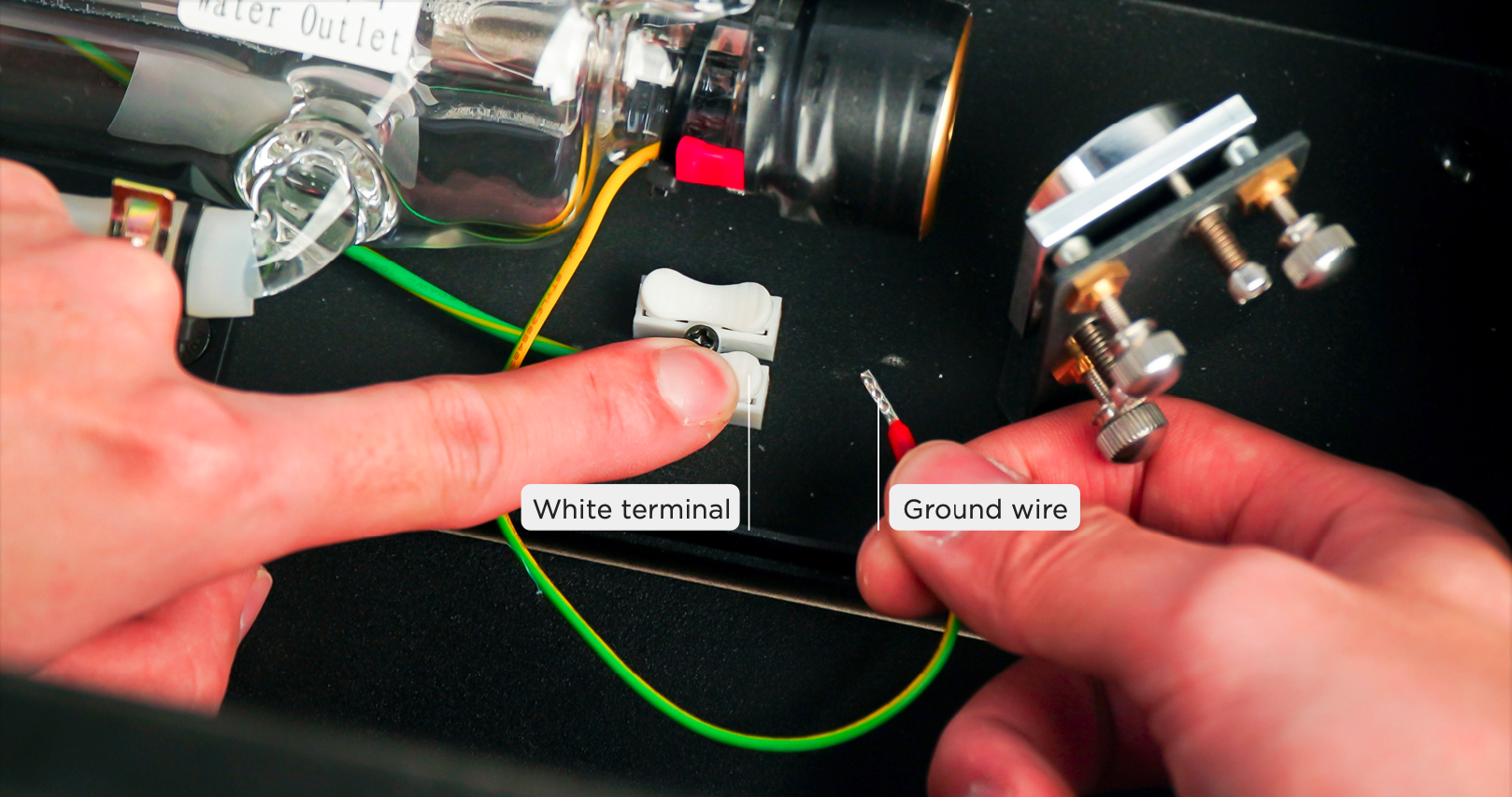

a. Tryk på den hvide terminal, og træk jordledningen ud (Foto ovenfor).

2. Fjern laserrørets holdere

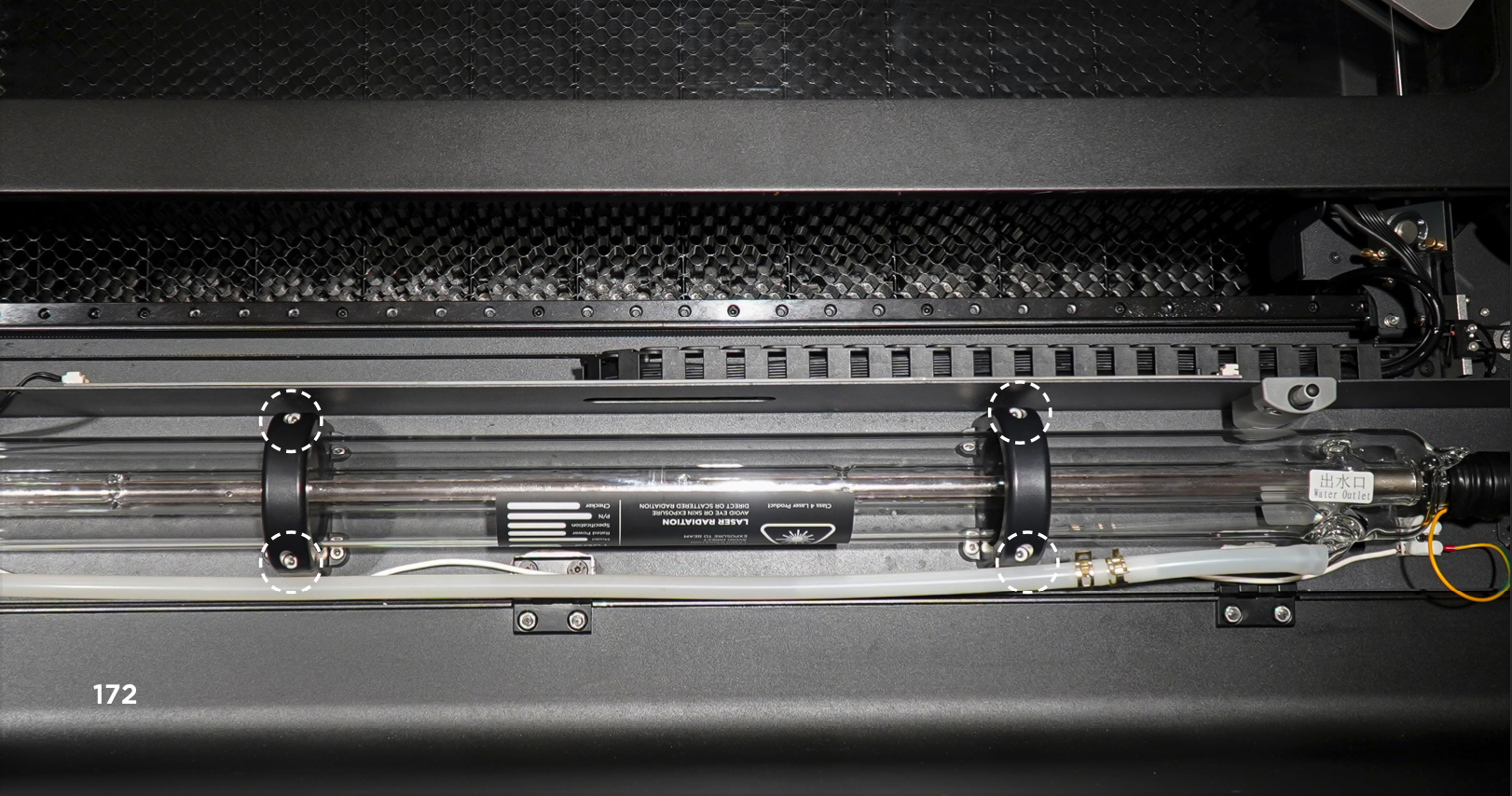

Brug en 3 mm unbrakonøgle til at løsne i alt 4 skruer på laserrørets holdere (Foto nedenfor).


3. Fjern laserrøret for at tømme vandet ud

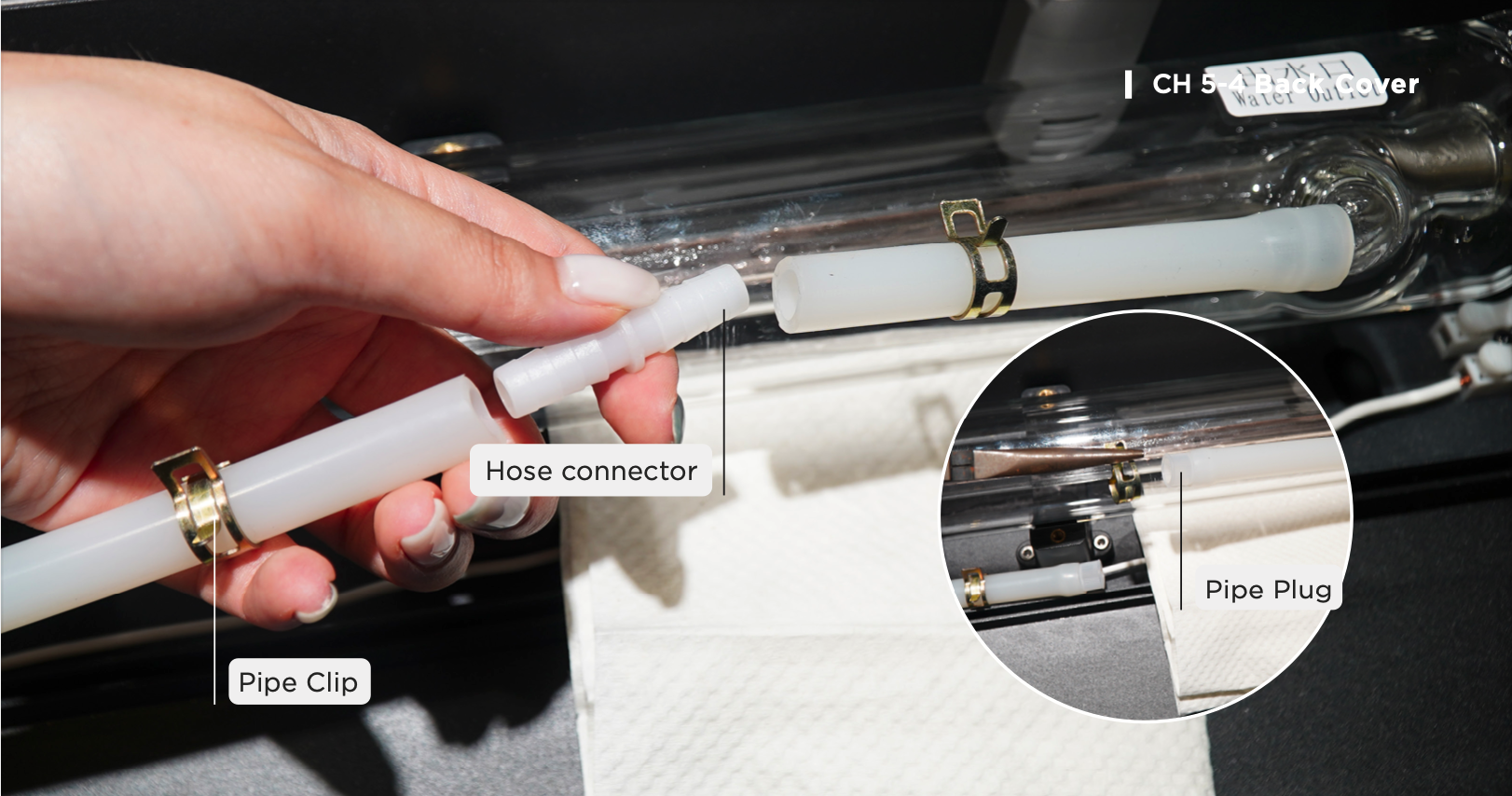

a. Læg et håndklæde eller køkkenrulle under laserrøret i tilfælde af lækage (Vær opmærksom på laserrørets position og vinkel) > Flyt begge rørclips væk fra slangestikket med en spidstang > Fjern samlingen fra en af slangerne, og indsæt straks slangeproppen > Gentag det samme for den anden slange >

b. Træk den længere slange til bunden (højspændingssiden) af maskinen, og put åbningen i vandbeholderen > Fjern slangeproppen for at tømme vandet (Når vandudløbet på lavspændingssiden er lavere end højspændingssiden, vil vandet løbe ud på grund af hævertfænomenet) >
c. Løft laserrøret for at tømme vandet helt. (Spring dette trin over, hvis du vælger ikke at flytte røret.)



4. Sæt laserrøret tilbage, og sæt det på slangen

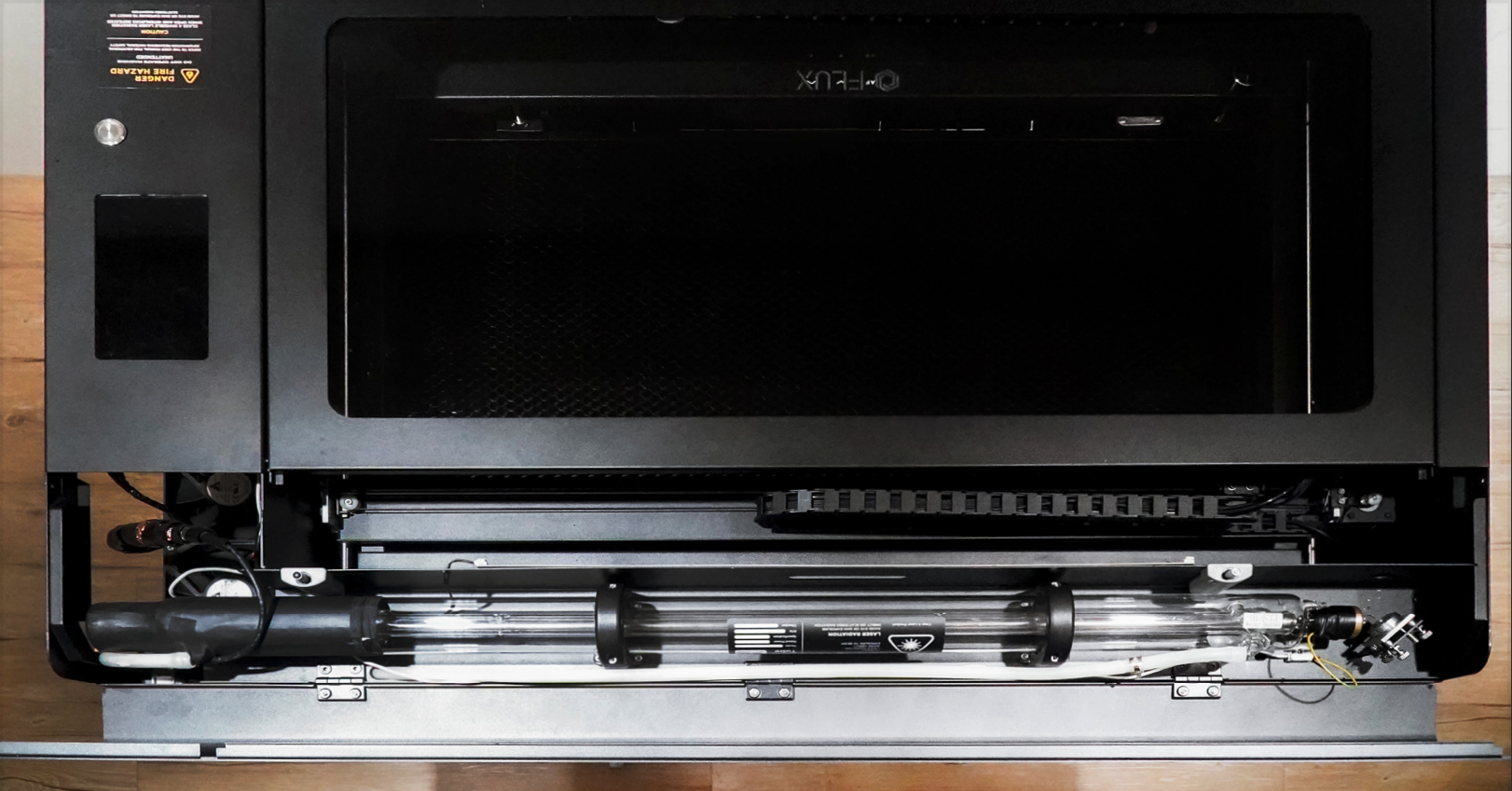

a. Placer laserrøret i position som på billedet ovenfor (Spring dette trin over, hvis du vælger ikke at flytte laserrøret.)

⚠️ Undgå at maskinens dele kommer i kontakt med vand. Hvis der lækker eller spredes vand, skal maskinen tørre helt, før den startes op.

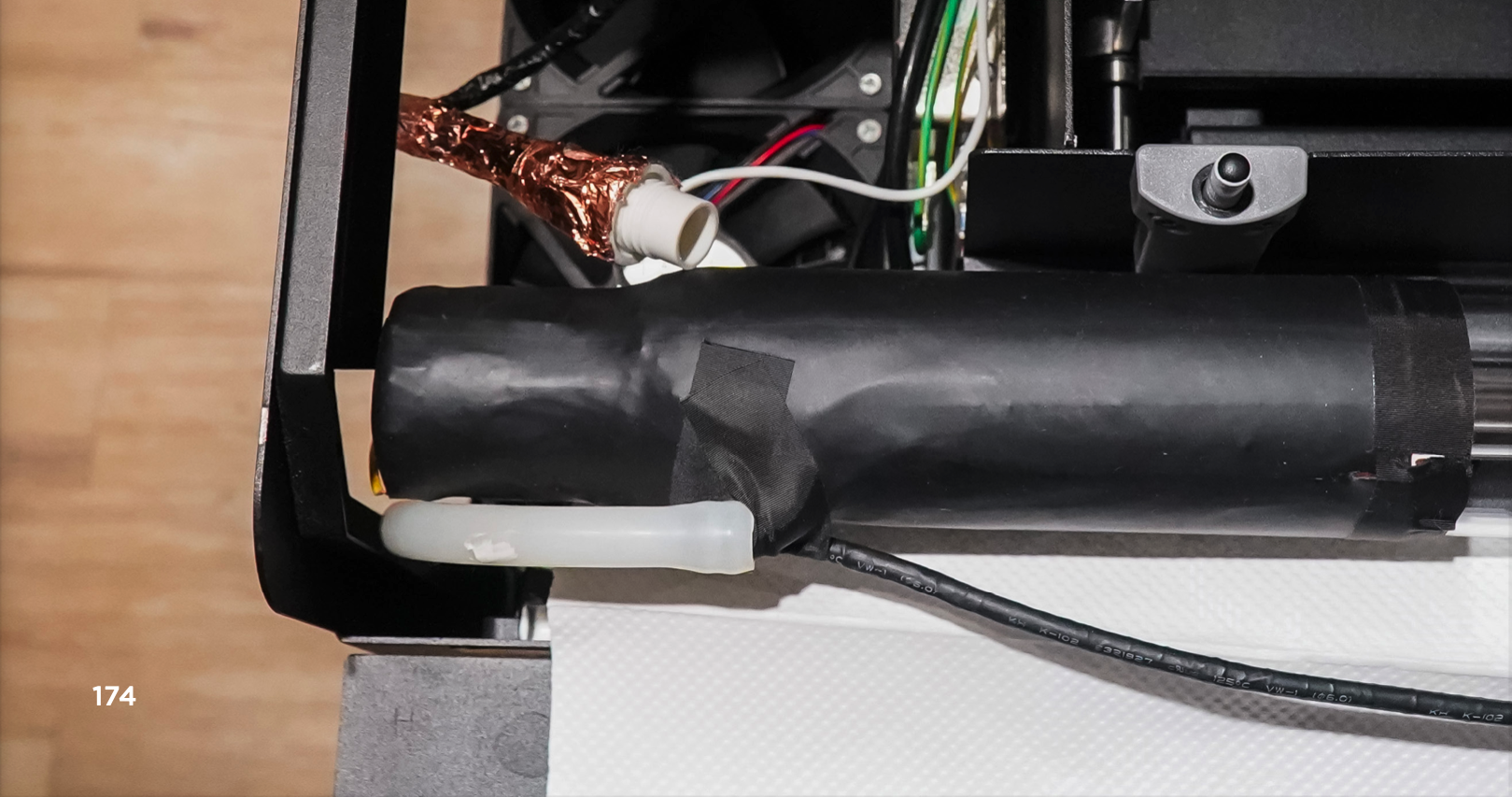

b. Fjern proppen på højspændingssiden, og sæt slangen på. ___2022-09-29___4.39.11.png

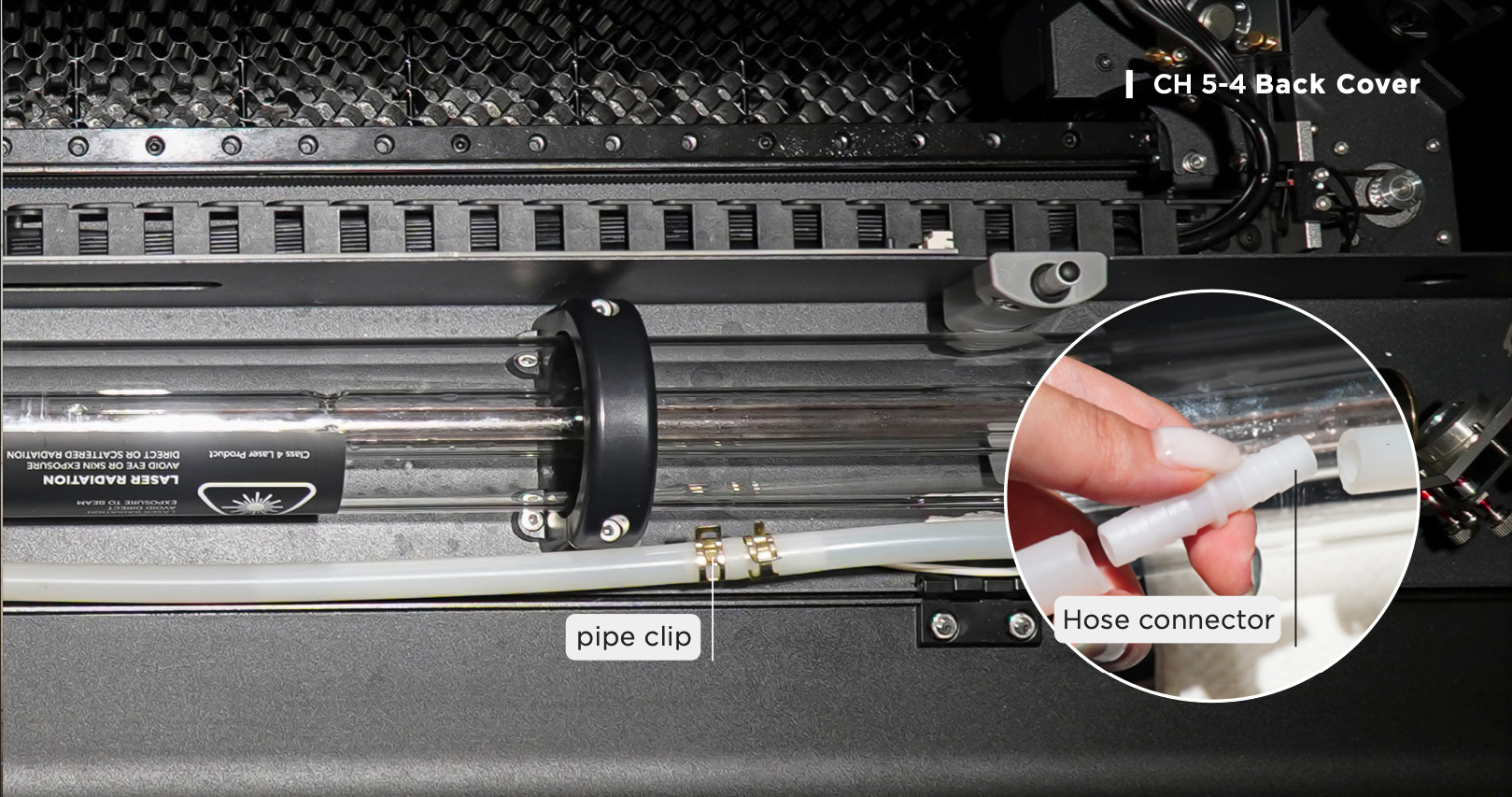

___2022-09-29___4.40.07.png c. På lavspændingssiden. Sæt clipsen på den kortere slange > Fjern proppen > Indsæt samlingen på begge slanger > Flyt begge clips tættere på hinanden for at forhindre lækage.

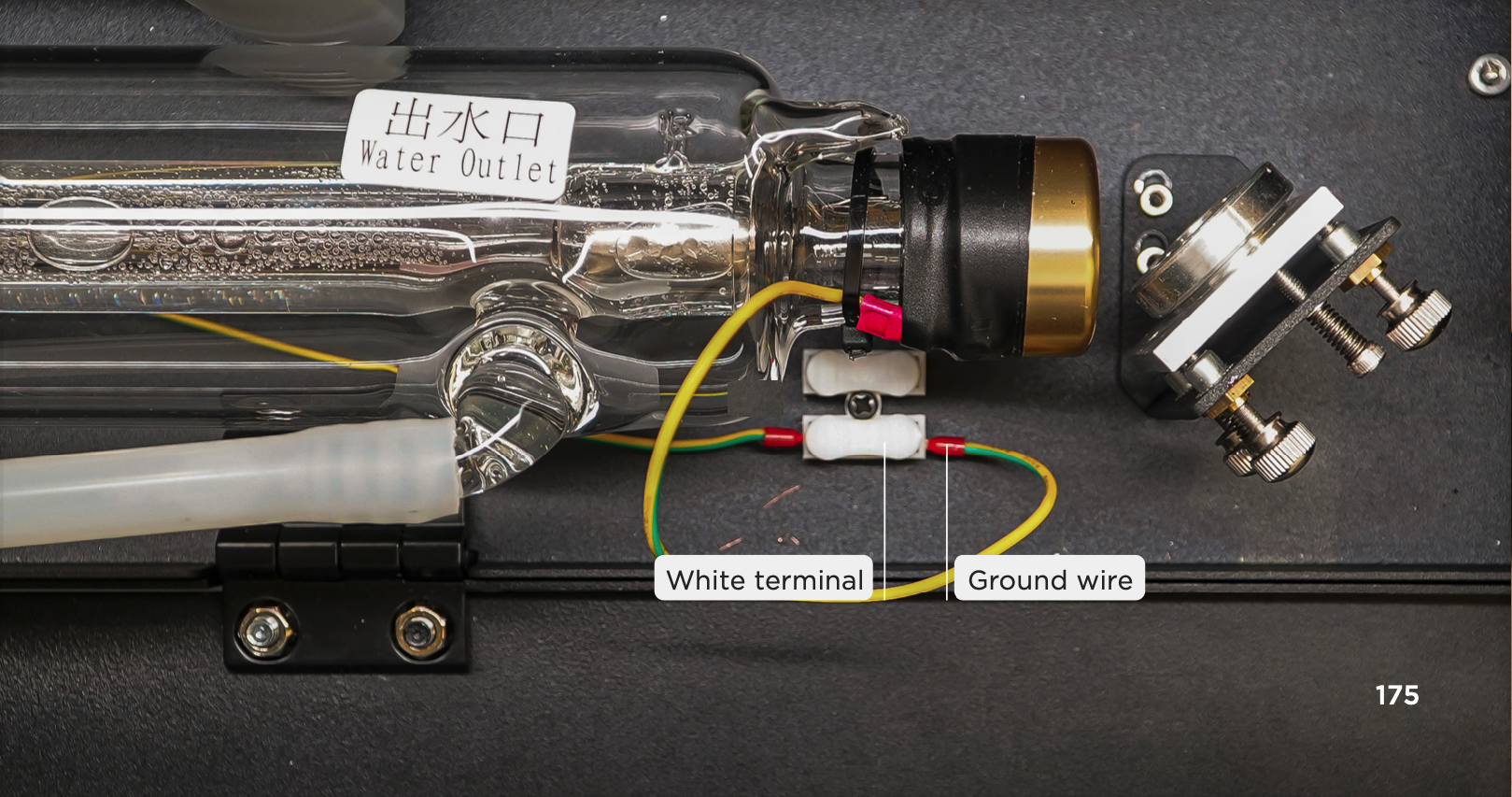

5. Tilslut laserrørets jordledning

a. Til lavspændingssiden > Tryk den hvide terminal ned, og indsæt jordledningen > Slip den hvide terminal > Træk forsigtigt i jordledningen for at kontrollere, om den er ordentligt tilsluttet.


6. Fastgør laserrørets holdere

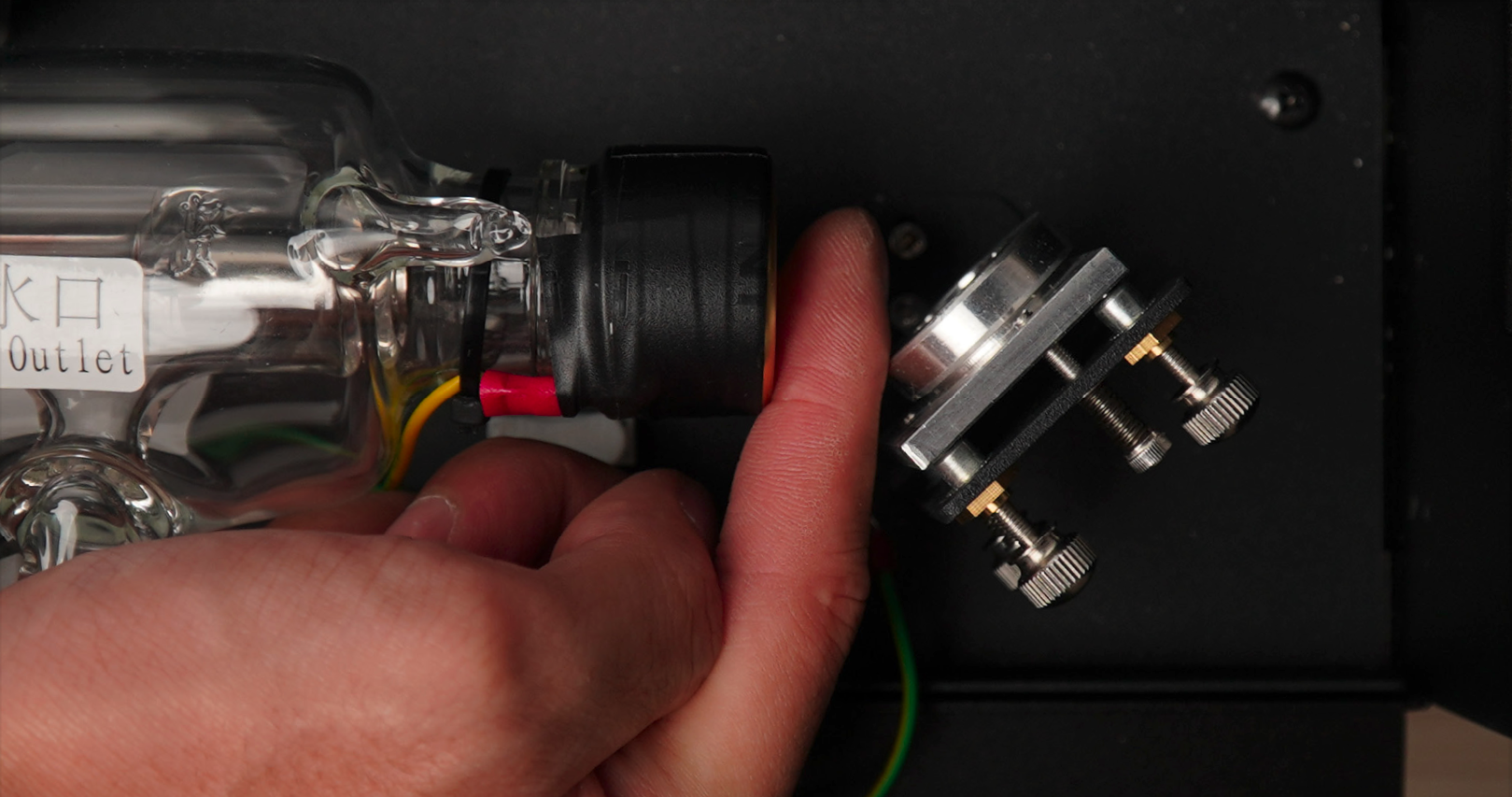

Sørg for, at afstanden mellem laserrøret og det første reflekterende spejl er omkring 15 mm (en fingers afstand)

7. Netledning og opstart

Tilslut netledningen, og tænd for maskinen.

8. Vandpumpe udtages

Fjern den bageste firkantede plade med Torx-skruetrækkeren > Tag vandpumpen ud.

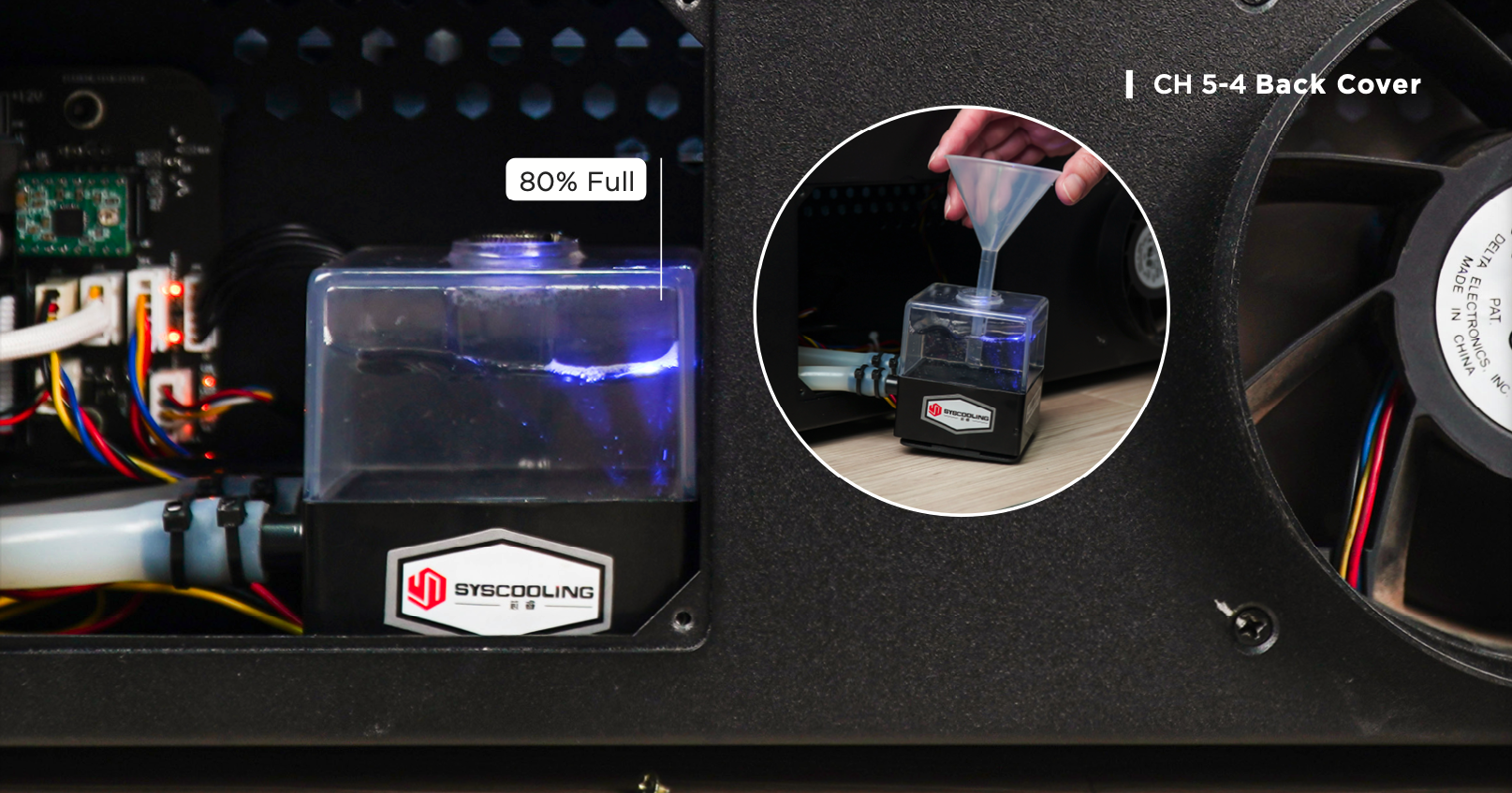

9. Vandfyldning

Åbn pumpens hætte med en dobbelthovedskruenøgle > Sæt tragten i > Hæld vandet langsomt i, og hold det 50 % fyldt > Gå til "Vedligeholdelsestilstand", og vent, indtil den er færdig med at køre hjem > Tryk på knappen "Pumpe" for at tænde for vandpumpen > Når vandtankens vand falder, hældes mere vand i, indtil tanken er 80 % fuld.

10. Luk vandpumpens hætte

Sæt pumpens hætte tilbage og stram den kun med fingrene > Sæt vandpumpen tilbage på plads.

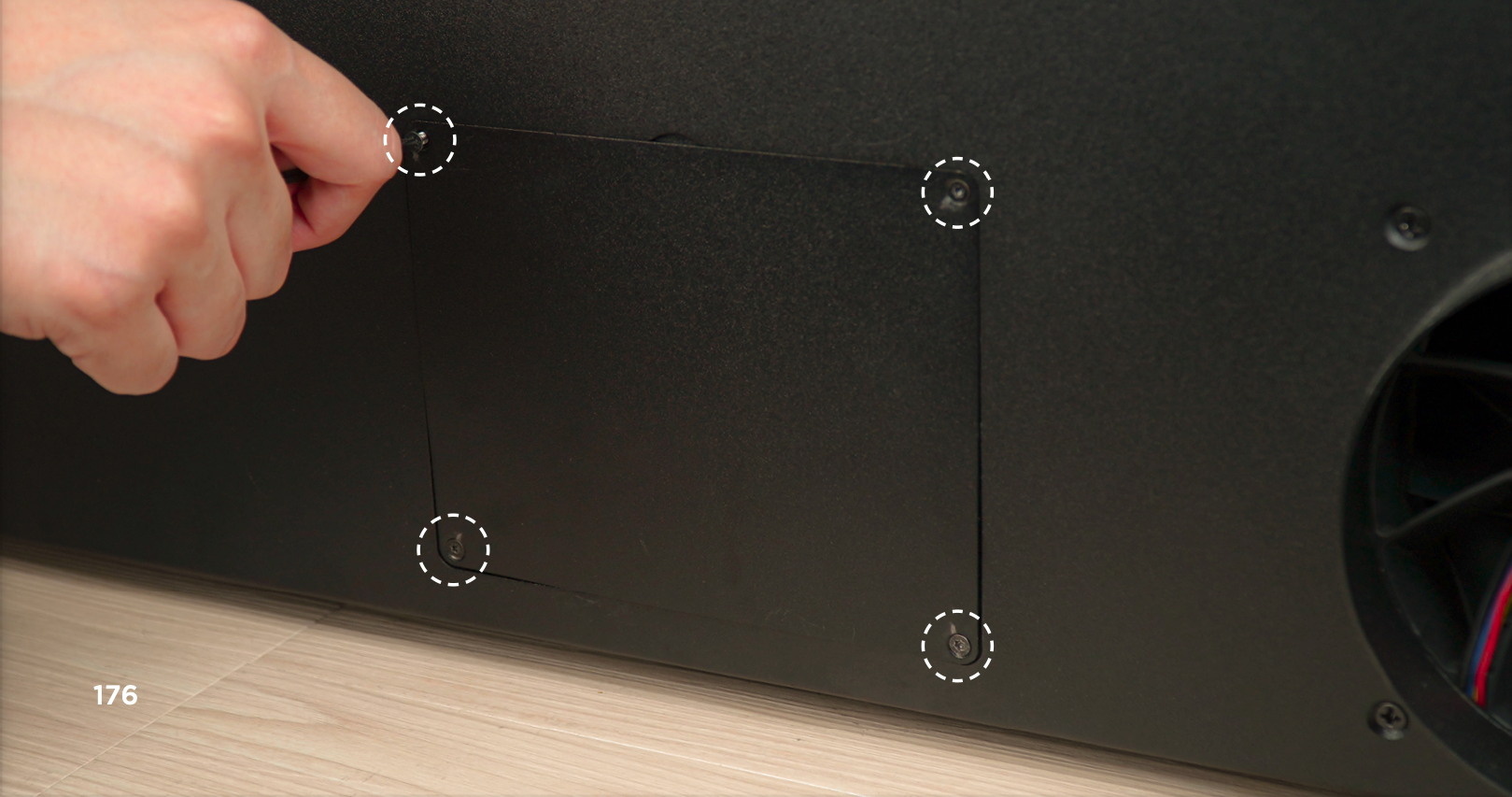

11. Saml pladen igen

Fastgør pladen igen ved at stramme disse 4 skruer med en Torx-skruetrækker.
