Beskrivelse:
Hvis dine lodrette prikker ikke kan findes, eller de er alt for små på dysetip-tapen, indikerer det, at din lodrette bane (Z-akse) er for langt væk, og det vil være svært at justere med fokuslinsen på.
Derfor vil denne artikel vise dig, hvordan du kontrollerer og justerer den lodrette bane uden fokuslinsen.
Før du begynder
Sørg venligst for, at din 1. til 2. spejlbane og 2. til 3. spejlbane er godt justeret. Ellers vil trinene på denne side gøre din optiske bane værre. (Hvordan kontrollerer man?)
Trin 1 - Klargøring af værktøj

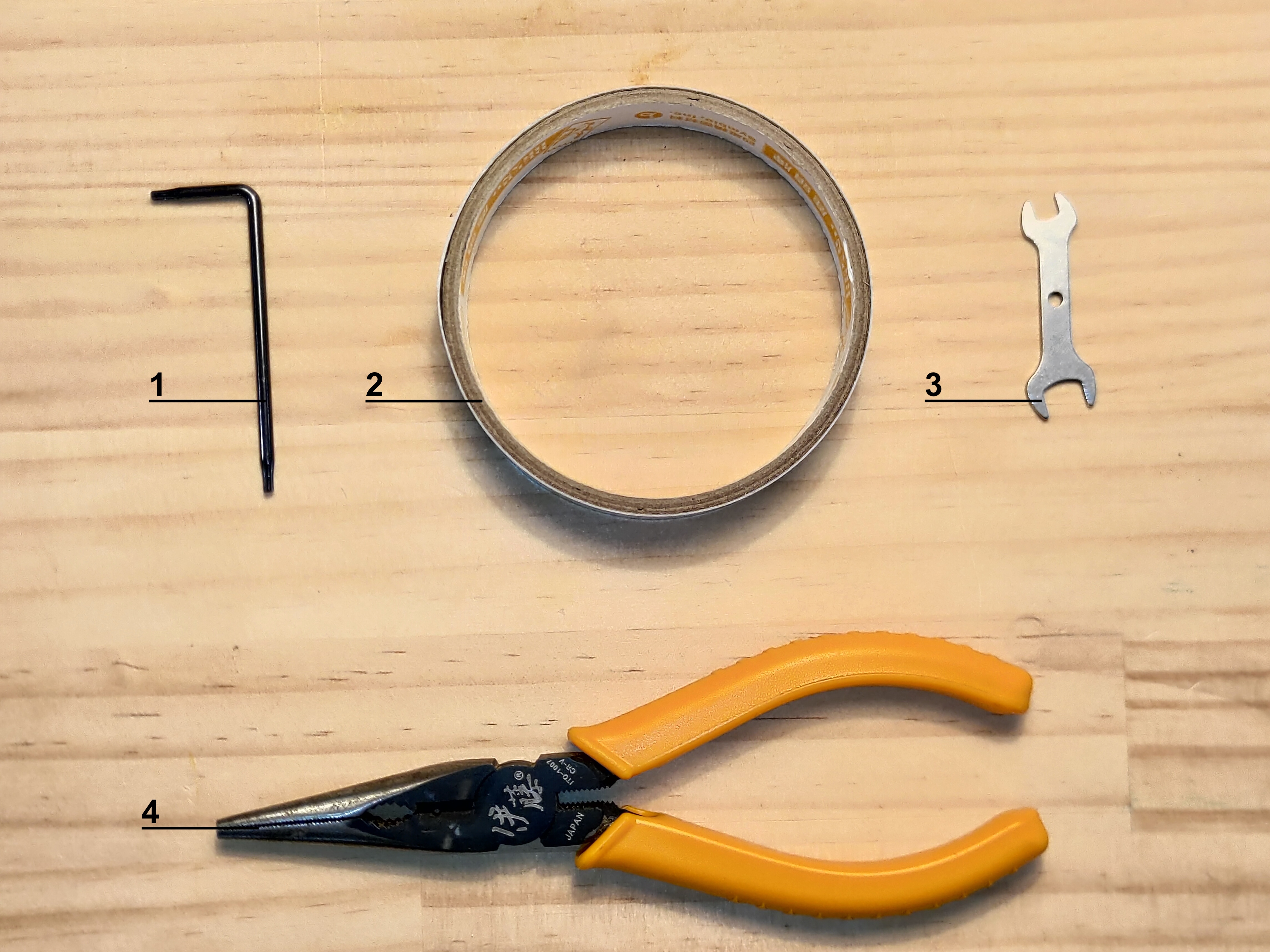

1｜Torx-skruetrækker
2｜Dobbeltklæbende tape
3｜Dobbelthovedskruenøgle
4｜Tang
Trin 2 - Afmontering af laserhovedets skærm

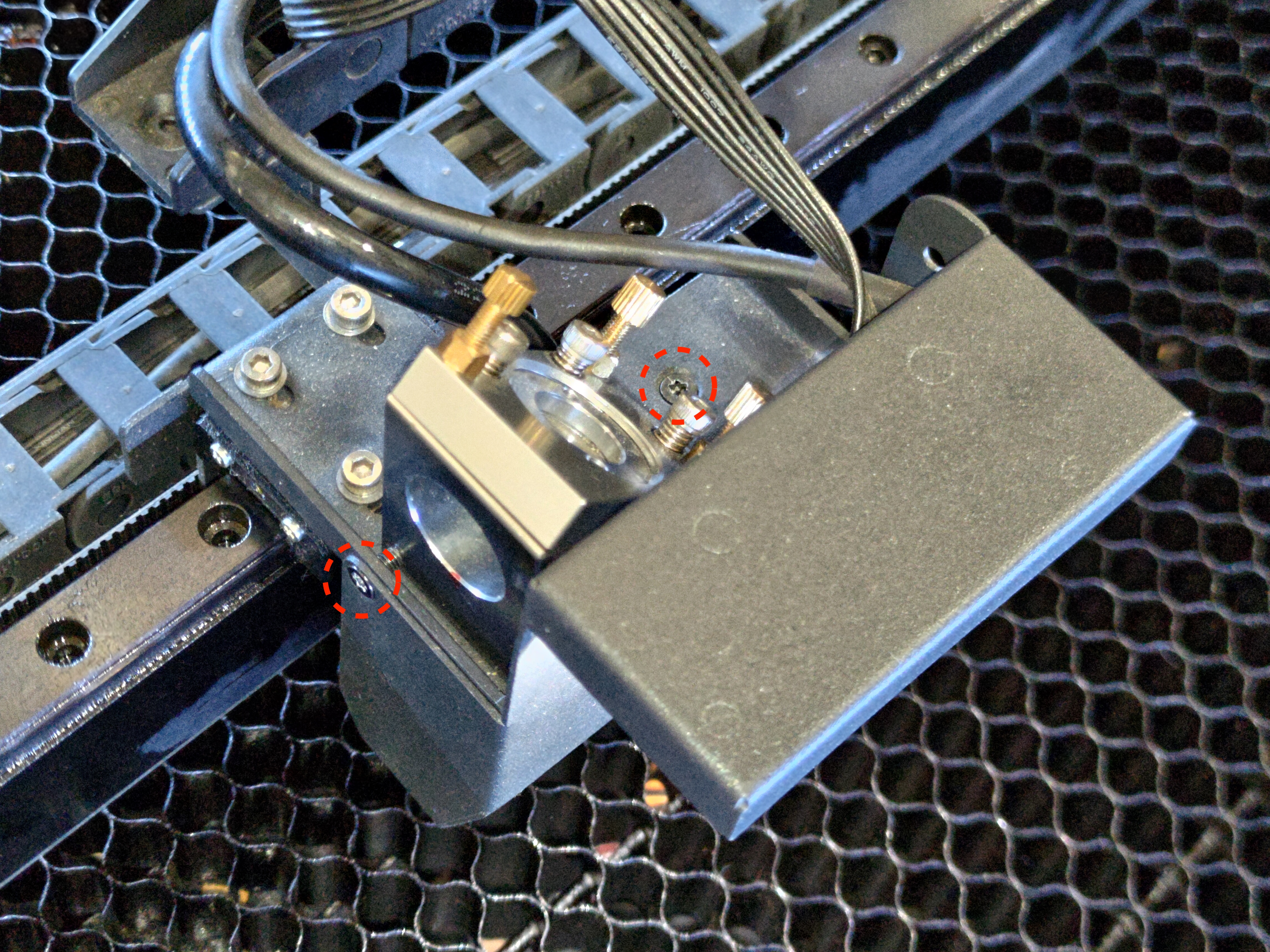

Sænk sengen til bunden, og brug Torx-skruetrækkeren til at skrue disse to skruer på laserhovedet af.
Trin 3 - Afmontering af dyse og fokuseringslinse

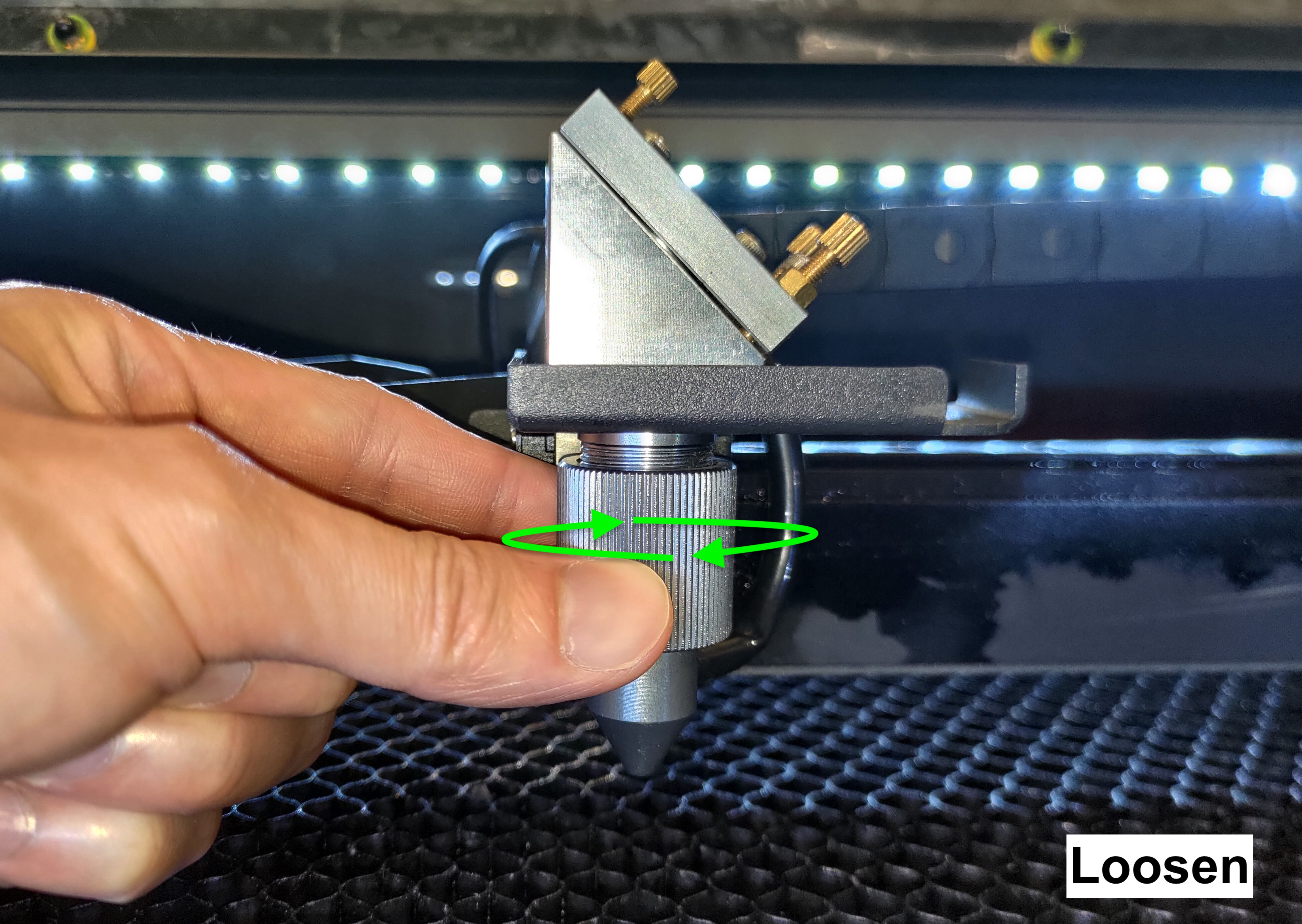

Ringen skal drejes med uret for at blive løsnet.
Efter at have løsnet ringen kan dysen tages af laserhovedenheden.

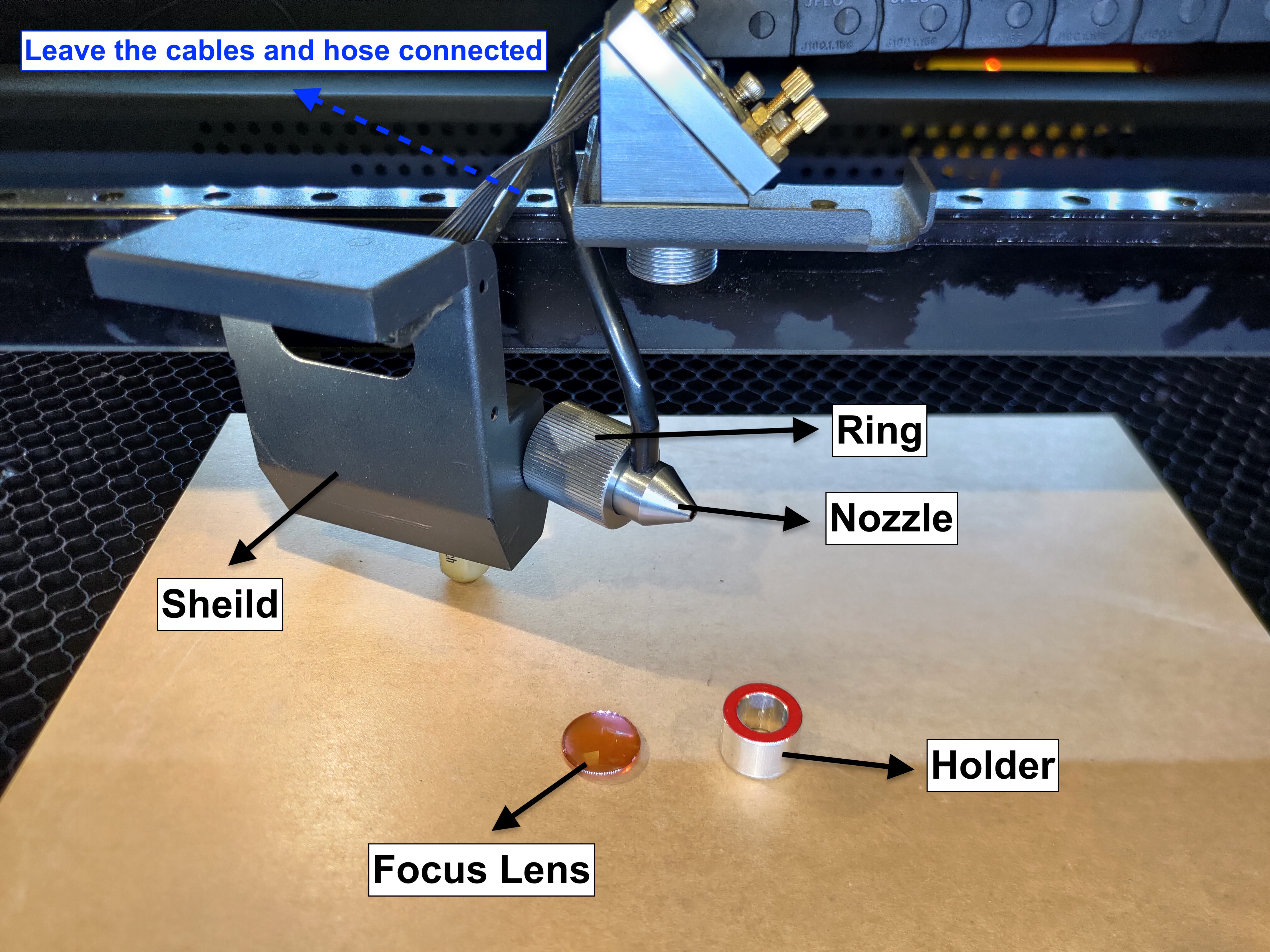

Inde i dysen vil der være fokuslinsen og linseholderen.
Opbevar dem sikkert og lad kablerne og slangen være tilsluttet.
Trin 4 - Læg skærm og dyse til side
Placer skærmen med kabler og dysen med slangen over eller bag plastikkæden for at undgå, at laserstrålen rammer dem under pulsering.

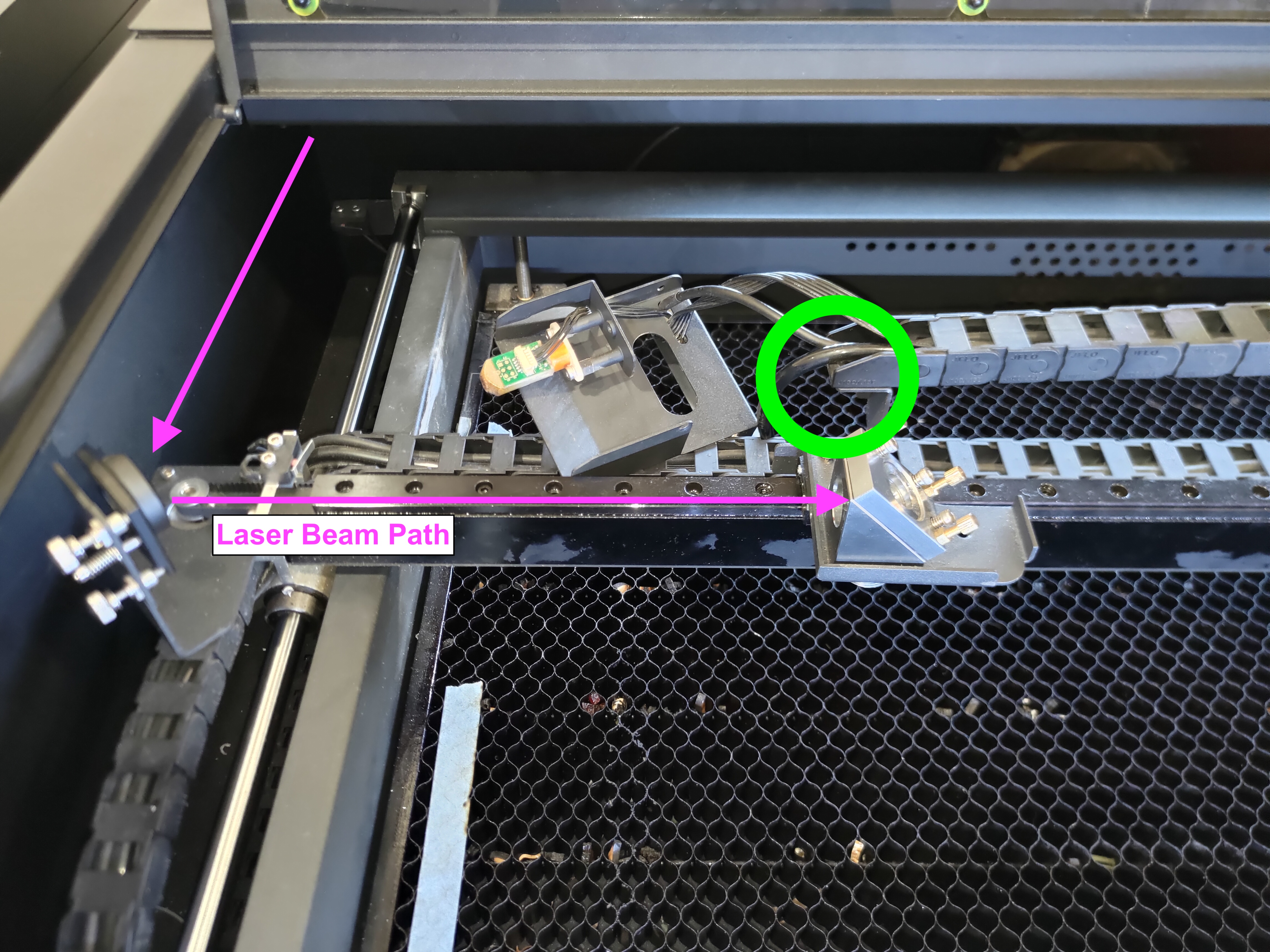

God position:

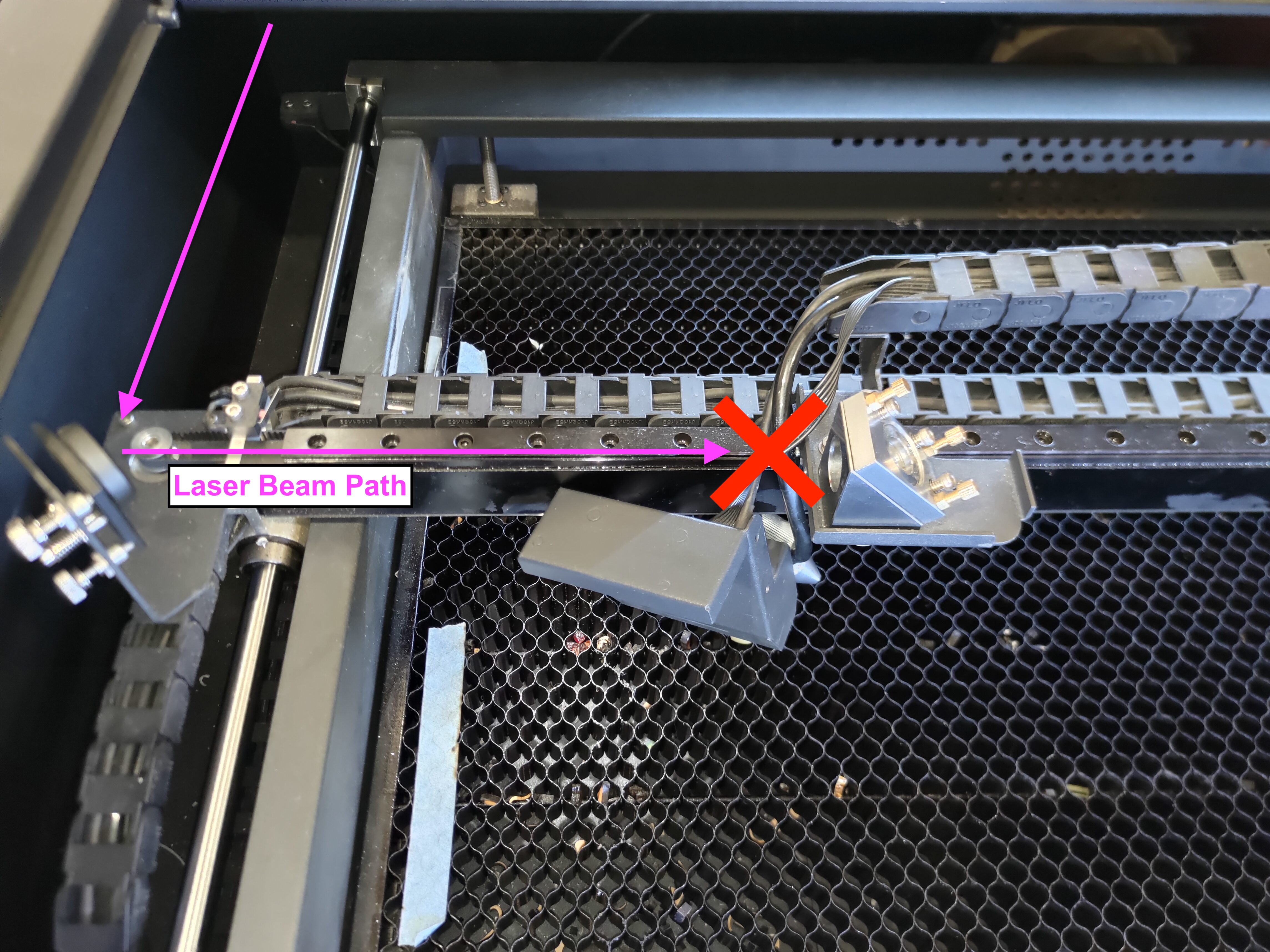

Dårlig position:
Trin 5 - Nulstil den vertikale bane (Z-aksen) fra det tredje spejl
Brug dobbelthovedskruenøglen og tangen til at løsne de 3 møtrikker på det 3. spejl.

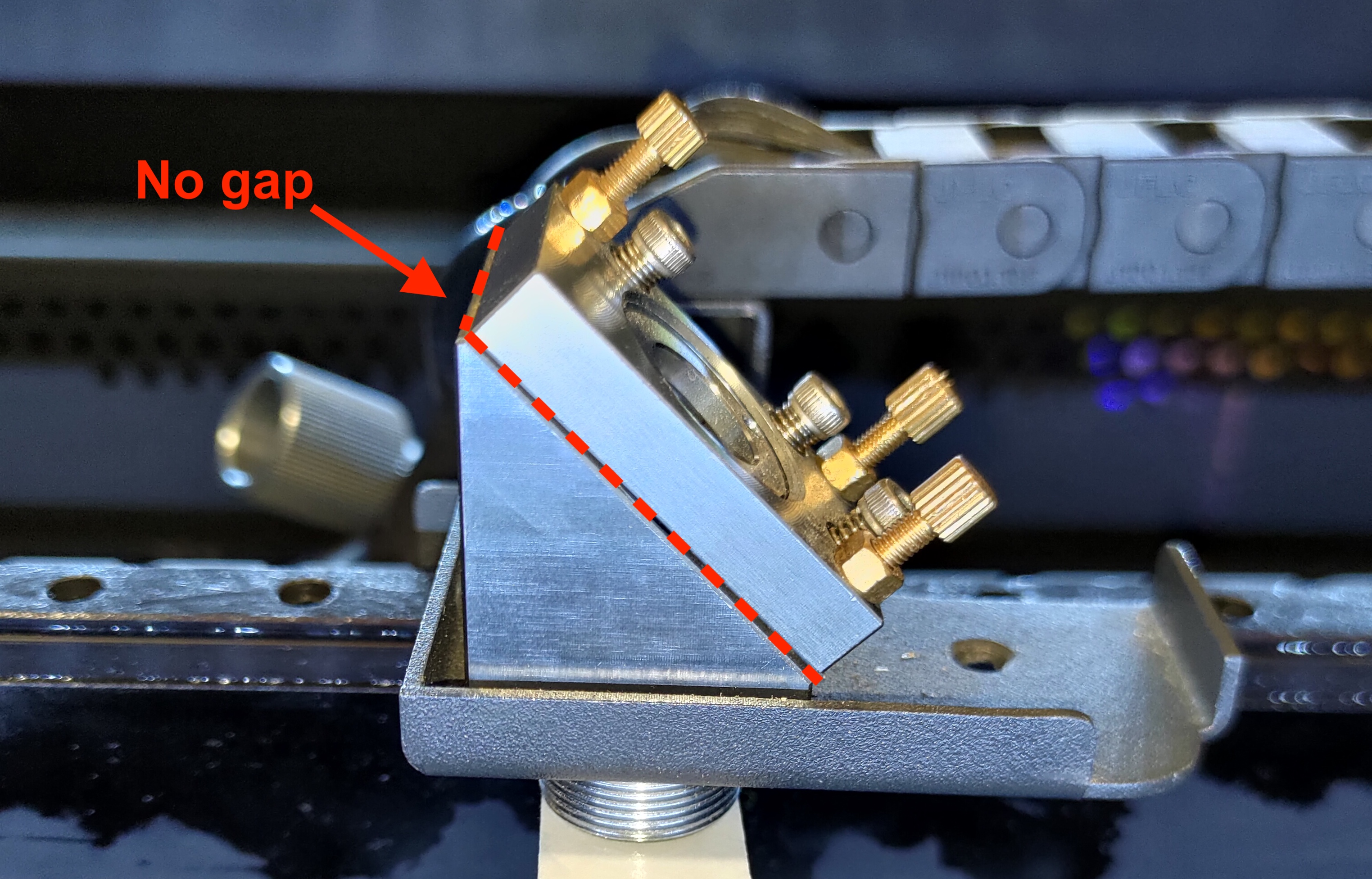

Drej disse tre skruer mod uret indtil der ikke er noget mellemrum mellem spejlholderen og sædet, eller løsn skruerne helt, men tag dem ikke ud.
Når der ikke er noget mellemrum mellem dem, indikerer det, at den vertikale sti er blevet nulstillet.
Trin 6 - Påsætning af tape og generering af pulser

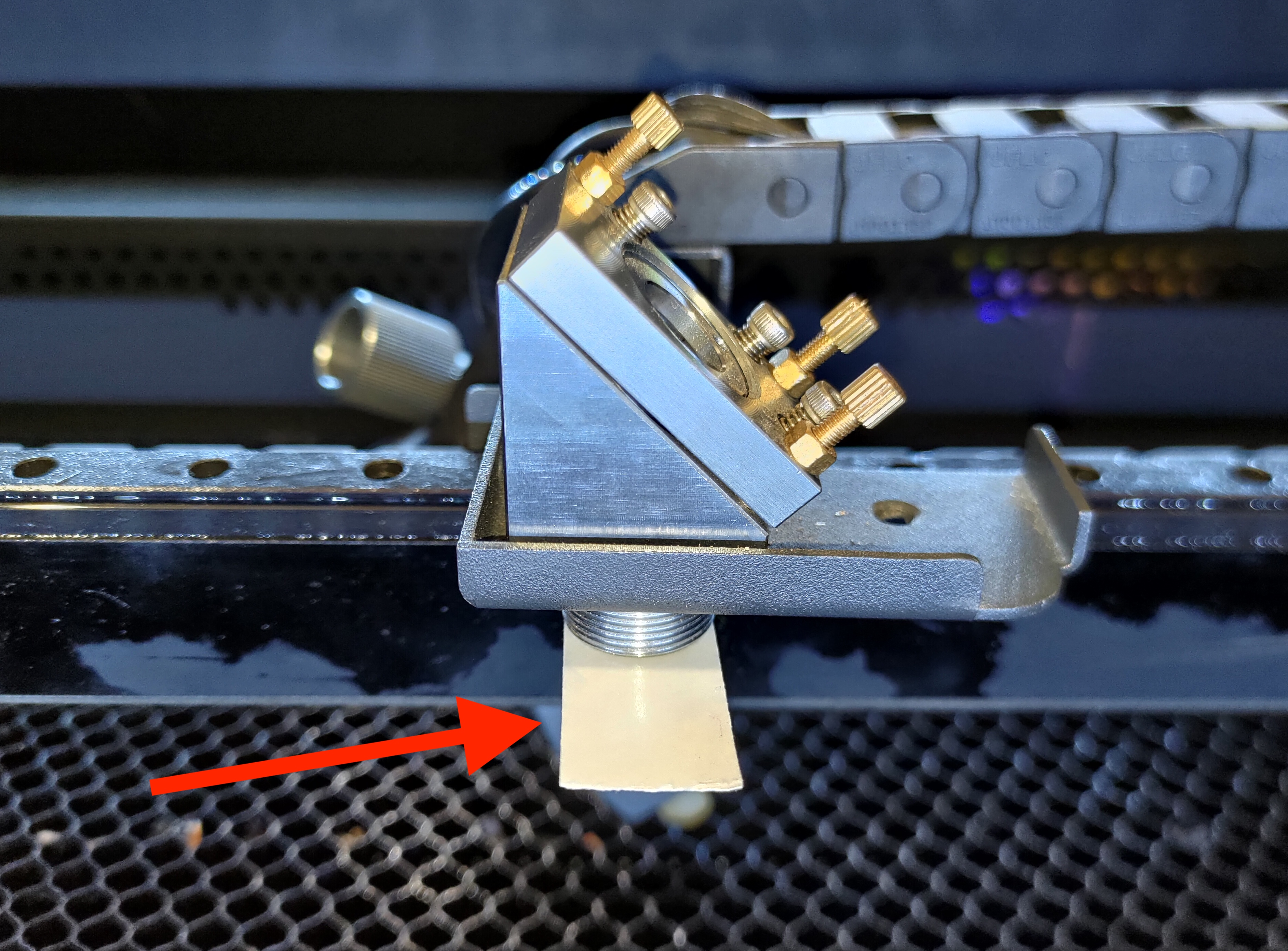

Placer et stykke enkeltlags dobbeltklæbende tape under laserhovedet, og tryk det mod indgangen for at danne et presset mærke.
Flyt laserhovedet til midten af sengen, og lav 3 pulser.
(Gå til Vedligehold >> Tryk på "Motor" >> Flyt hovedet manuelt >> Luk låget >> Lav 3 pulser)
Trin 7 - Fastlæg positionen af det vertikale punkt
Fjern tapen, og bestem prikkens position.
Der er kun tre mulige positioner: midten, venstre og højre.
1. Midterposition:
Hvis dit punkt er i midten som vist på billedet ovenfor, indikerer det, at din vertikale bane er korrekt, og du kan fortsætte til trin 8.
2. Venstreposition:
Hvis dit punkt er til venstre, som vist på billedet ovenfor, indikerer det, at din vertikale bane kræver justering.
Sådan justeres:
Drej venligst hver skrue med uret for at hæve holderen, så der dannes et mellemrum, og din prik skal flytte sig til højre.

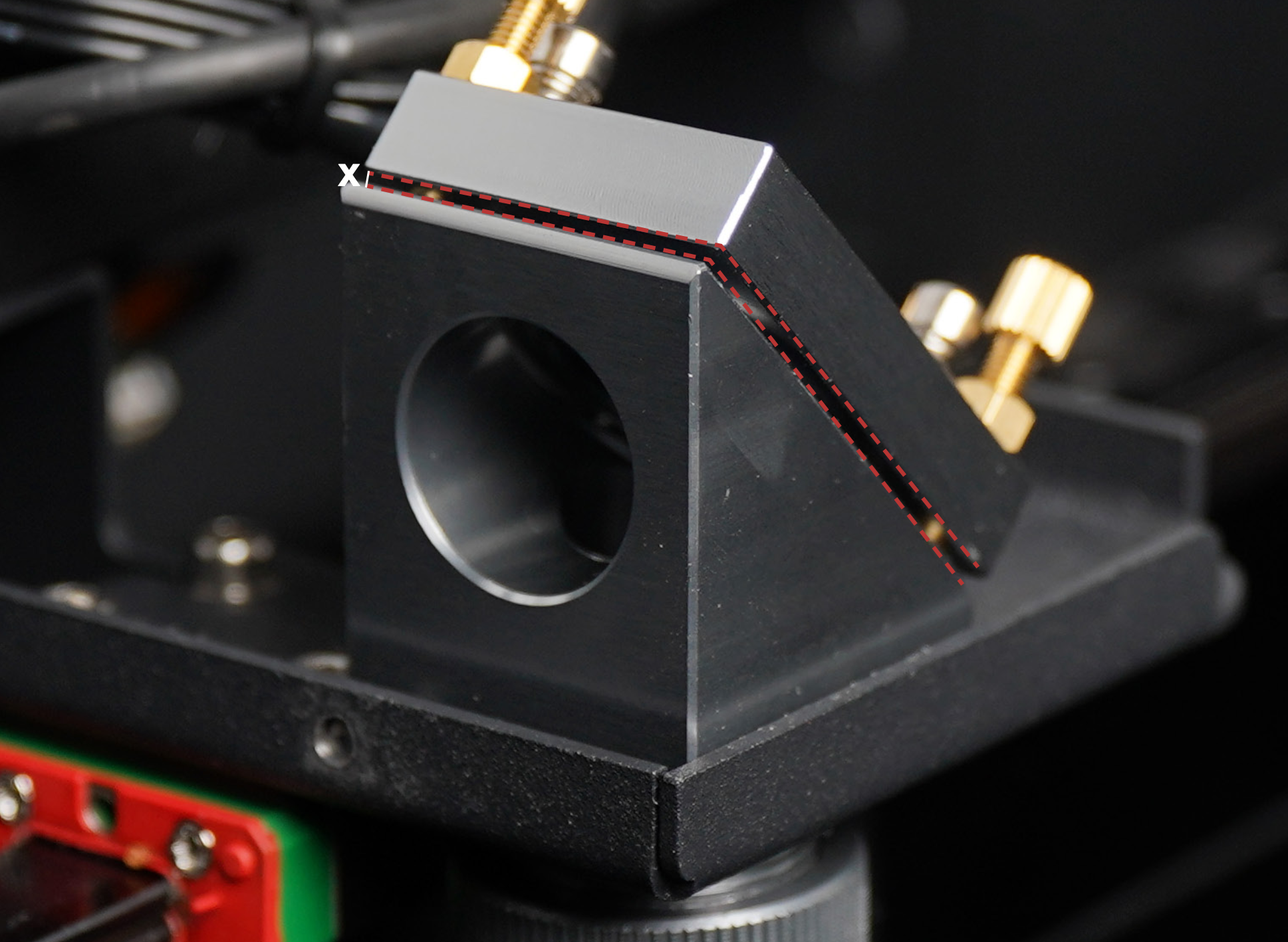

Mellemrummet:
Efter justering af skruerne, påfør ny tape og kontroller punktets nye position igen, indtil punktet er i midten. Derefter kan du fortsætte til næste trin.
3. Højre position:
Hvis dit punkt er til højre, som vist på billedet ovenfor, indikerer det, at din laserrørs udgangsvinkel er for lav og ikke kan justeres. Stop venligst her og kontakt din lokale forhandler for yderligere assistance.
Trin 8 - Spænd alle møtrikker på det tredje spejl
Efter justeringen skal du stramme alle møtrikkerne for at fastgøre positionen.
Trin 9 - Genmonter fokuseringslinsen og dysen

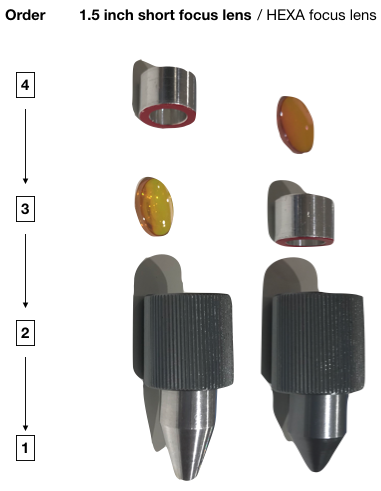

Se venligst billedet nedenfor for at placere linsen og linseholderen i den korrekte rækkefølge.
Vælg den korrekte rækkefølge af din linse:
Den venstre er til et 1,5" linsetilbehør, og den højre er til standard HEXA-linsen.
(Linsens buede side vil vende opad)
Efter at have sat linsen og holderen i skal du stramme ringen ved at dreje ringen mod uret.
Trin 10 - Genmonter skærmen
Skru disse to skruer tilbage.
Trin 11 - Vend tilbage til standard OPA-processen
Vær opmærksom på, at denne instruktion ikke betyder, at din OPA er afsluttet.
For at fortsætte med OPA-processen skal du venligst gå tilbage til trin 9 i standard OPA-processen.
Du kan finde linket til standard OPA-processen her: 4-8 Optical Path Alignment.
