5B-1 Kameraets forhåndsvisning og den faktiske graveringsposition stemmer ikke overens eller er drejet.

Beskrivelse

Når positionerne for kameraets forhåndsvisning og den faktiske gravering ikke stemmer overens eller er fordrejet, er det normalt relateret til kamerakalibrering eller problemer med kameradækslet.
Hvis forskydningen er lille, kan den finjusteres ved hjælp af den indbyggede funktion i maskinen. Venligst se følgende trin.

Trin 1

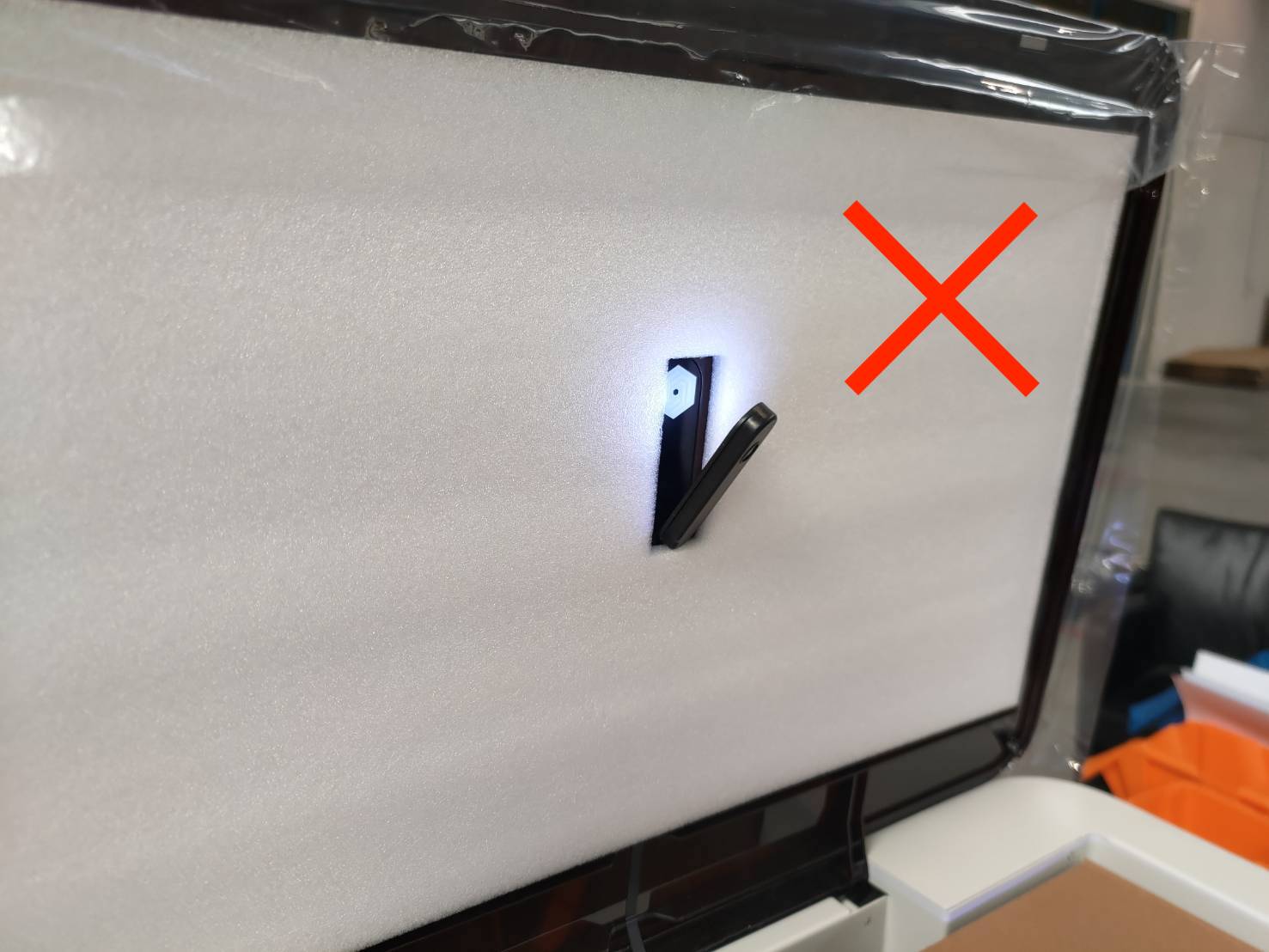

Kontroller, om kameradækslet er faldet af. Under normale omstændigheder skal kameradækslet være fastgjort på dørdækslet. Ryst venligst dækslet med fingrene for at se, om det er ordentligt fastgjort.

Bestem resultatet og den næste handling, der skal tages:

Trin 1.1

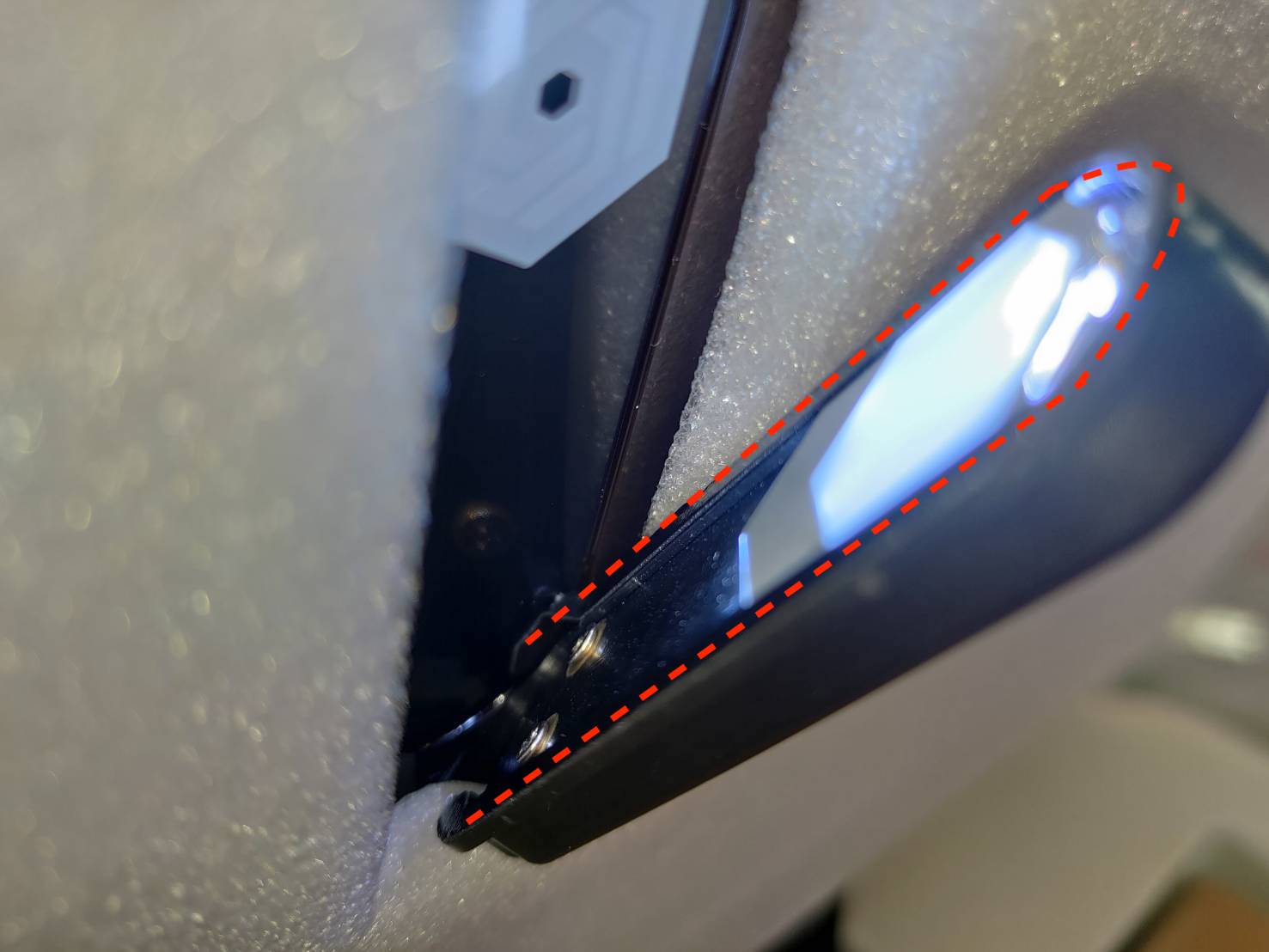

Påfør superlim på kanten af dækslet som markeret på billedet nedenfor.

Bestem resultatet og den næste handling, der skal tages:

Trin 2

Kontroller, om de otte skruer på dørdækslet og metalpladen er stramme. (8 stk. T8-skruer)

Trin 3

Baseret på dit modul, følg venligst linket nedenfor for at udføre kamerakalibrering og efterfølgende teste kameraets forhåndsvisning.

10W/20W Diode Lasermodul	2W Infrarødt Lasermodul	Printmodul

Bestem resultatet og den næste handling, der skal tages:

Trin 4

Ador har en indbygget funktion, der manuelt kan justere positioneringen af kameraets forhåndsvisning.
Se venligst artiklen for yderligere instruktioner.
5-28 Kameraforskydning manuel justering

Bestem resultatet og den næste handling, der skal tages:

Trin 4.1

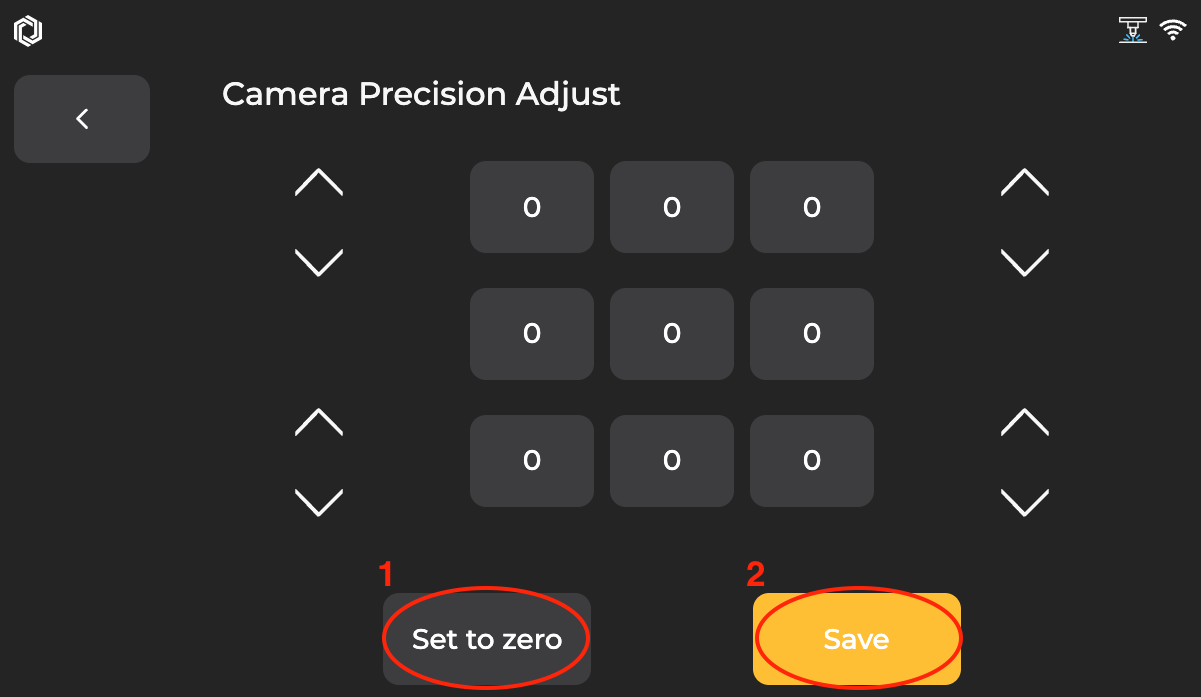

Sæt alle værdier til nul og kontroller kameraets forhåndsvisning igen.

Bestem resultatet og den næste handling, der skal tages:

Trin 5 - Kontakt kundeservice

• Sørg for, at billeder af forhåndsvisning og forskydningsindstillingsværdier er forberedt, så vi kan analysere dem.

*De indsamlede oplysninger, såsom billeder eller videoer, der viser din maskines problem i denne artikel, vil være nødvendige at dele med forhandleren eller FLUX Support.
