LightBurn Bridge-kabel - HEXA rotationsmodul 1.0

Før du begynder

Installer rotationsmodulet 1.0

For at installere rotationsmodulet 1.0, følg venligst denne vejledning.

Bemærk: Sluk for maskinen, før du installerer rotationsmodulet.

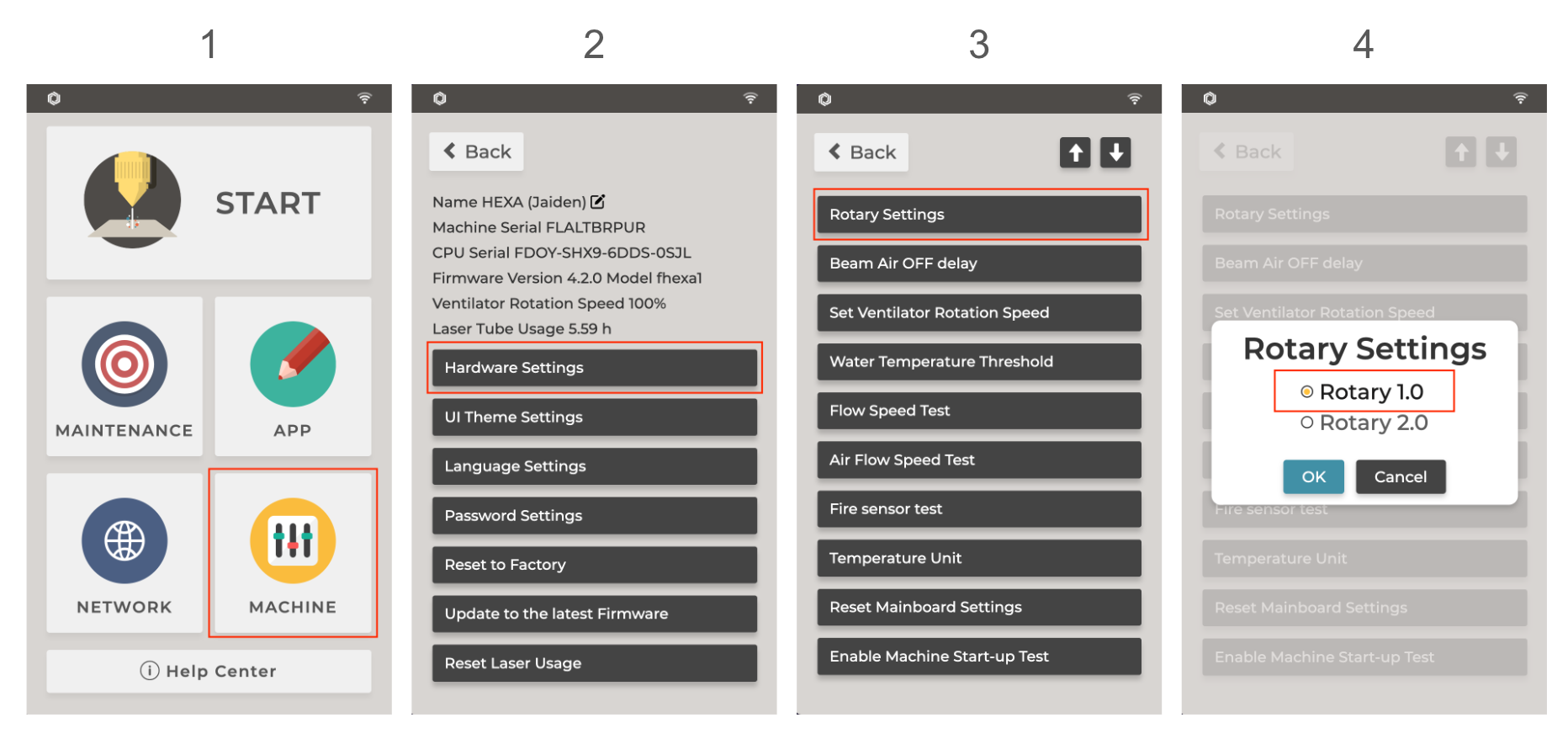

Før du går i gang, skal du sikre dig, at rotationsindstillingerne i HEXA er korrekte.

LightBurn-indstillinger

1. Importer konfigurationsfilen, og forbind din computer til maskinen med LightBurn Bridge-kablet. Se venligst LightBurn Bridge Cable - HEXA for yderligere oplysninger.

2. Åbn LightBurn, og klik på "Enheder" under "Laser" fanen. ➡️ Aktivér Vis rotationsaktivering i hovedvinduet i indstillingsvinduet, og klik på "OK".

3. Aktiver "Aktiver rotation" i panelet til højre.

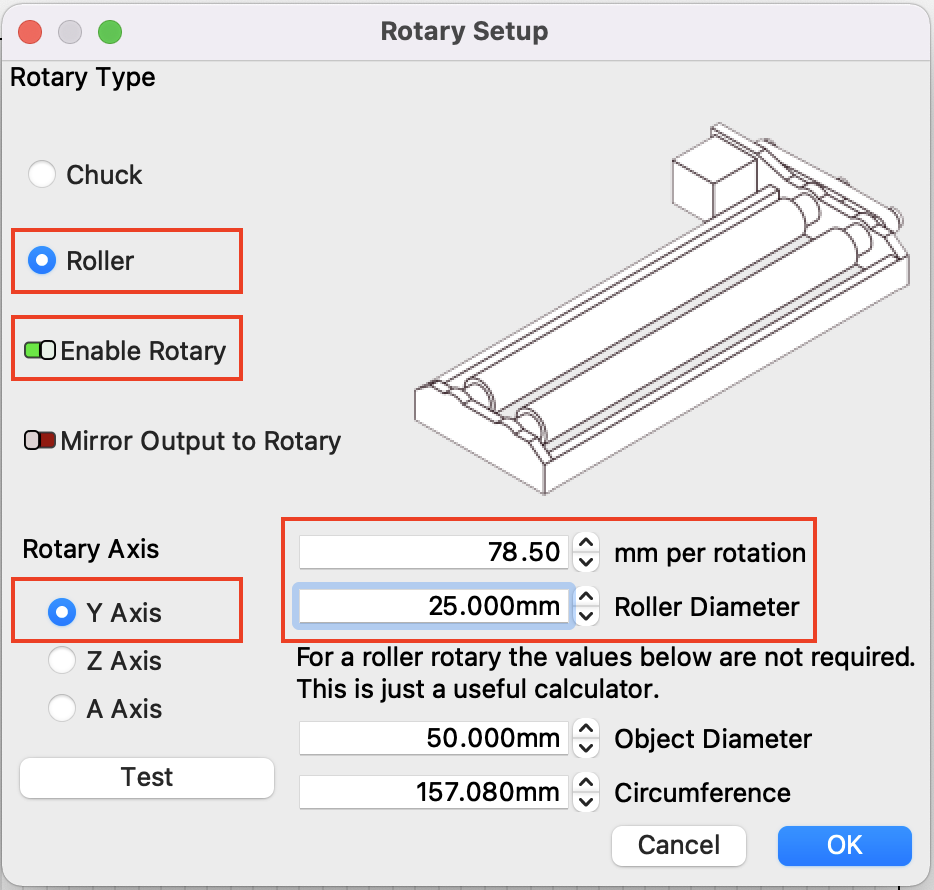

4. Vælg ""Laser" værktøjer" ➡️ "Rotationsopsætning". Indstil derefter parametrene for rotationsmodulet som følger, og klik på "OK".

Start operation

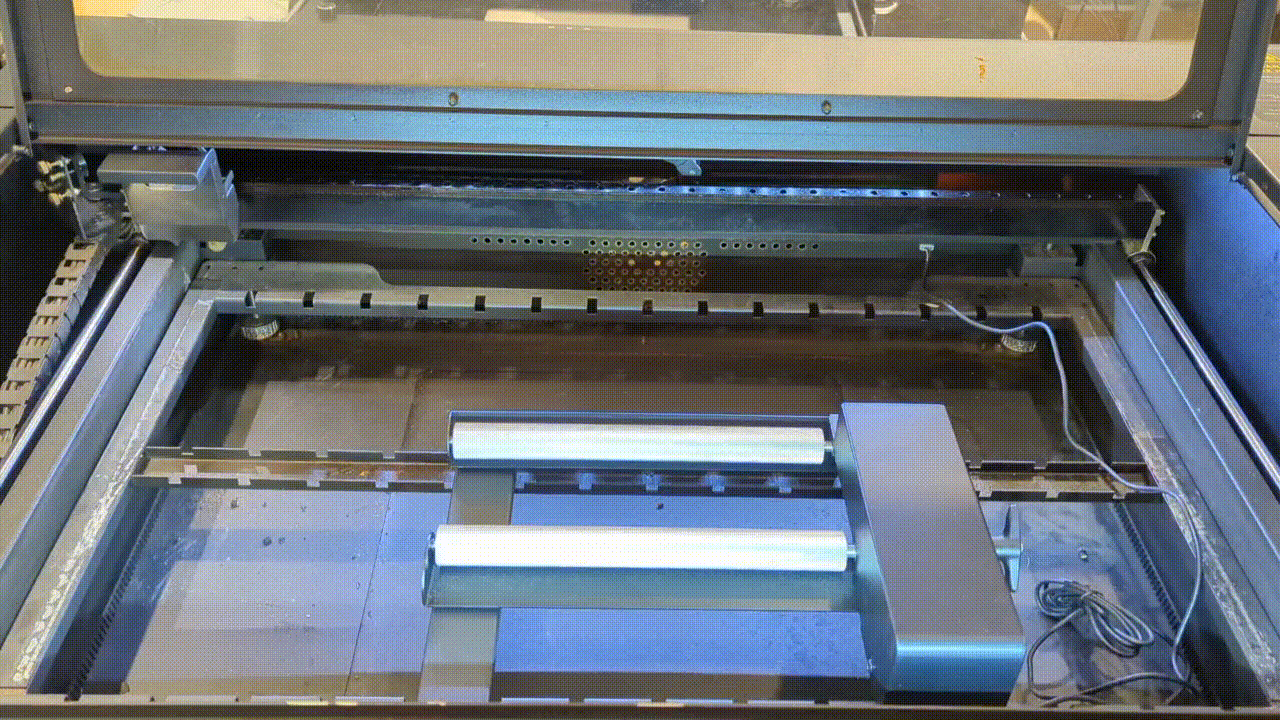

1. Placer emnet i maskinen

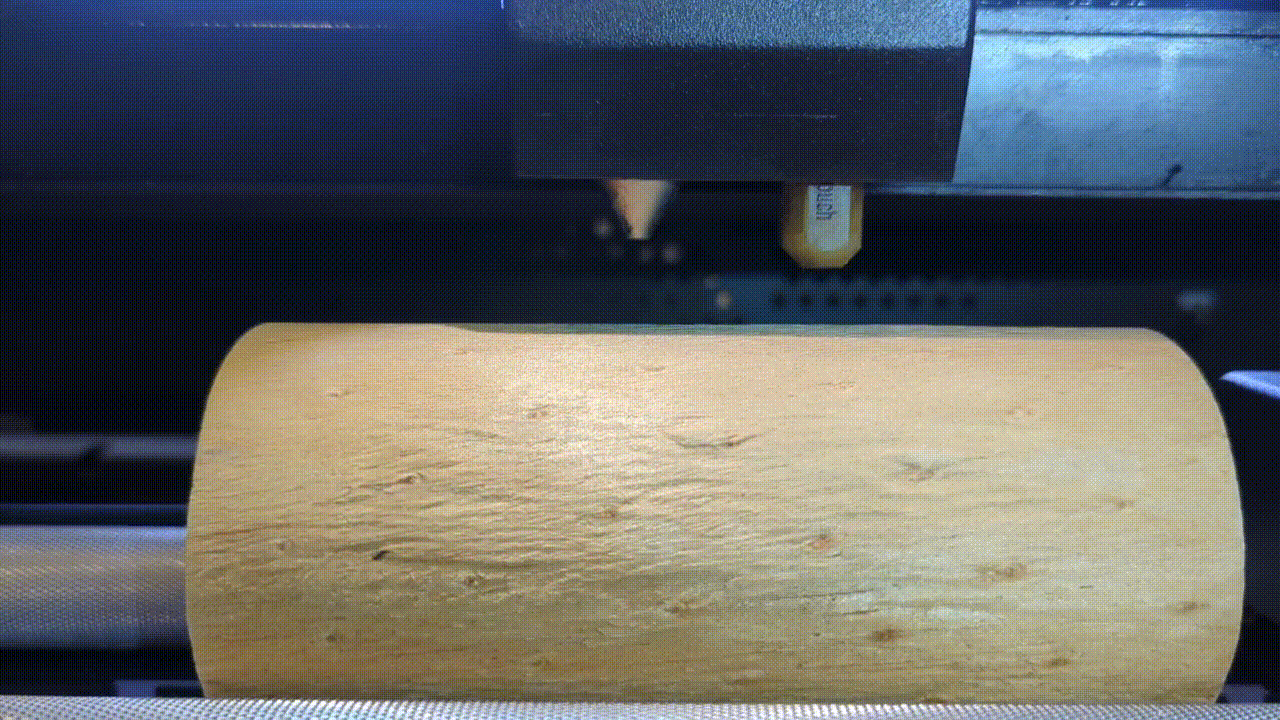

2. Fokusering

- Klik på "Stop" knappen i ""Laser"" panelet for at frigøre motoren.

Flyt laserhovedet over materialet.

Tryk to gange på "AF"-knappen for at starte autofokus.

(Sørg for, at afstanden er korrekt indstillet før hver graverings-/skæreoperation.)

3. Importer en fil til LightBurn

Klik på ikonet ovenfor for at importere filen, eller træk og slip filen direkte ind i arbejdsområdet.

4. Indstil graveringsparametrene

Klik på objektet i laget, og indstil parametrene i nederste højre hjørne af Skæringer / Lag fanen.

5. Aktiver "Overscanning"-effekten

- Hvis laget er indstillet til "Udfyld, Udfyld + Linje, Billede, Forskudt Udfyldning" tilstand, anbefaler vi, at du aktiverer "Overscanning" funktionen.

- Dobbeltklik på et lag for at åbne"Redigeringsværktøj for skæreindstillinger"

. Aktiver Overscanning-effekten, og indtast procentværdien.Bemærk: Parameterindstillinger varierer afhængigt af hastighed og materiale

6. Indstil startpositionen

Vælg "Aktuel position" i rullemenuen "Start fra" under "Laser" fanen.

Bemærk: Da LightBurn ikke understøtter kameraets forhåndsvisningsfunktion til justering, anbefales det at indstille "Start fra" til "Aktuel position".

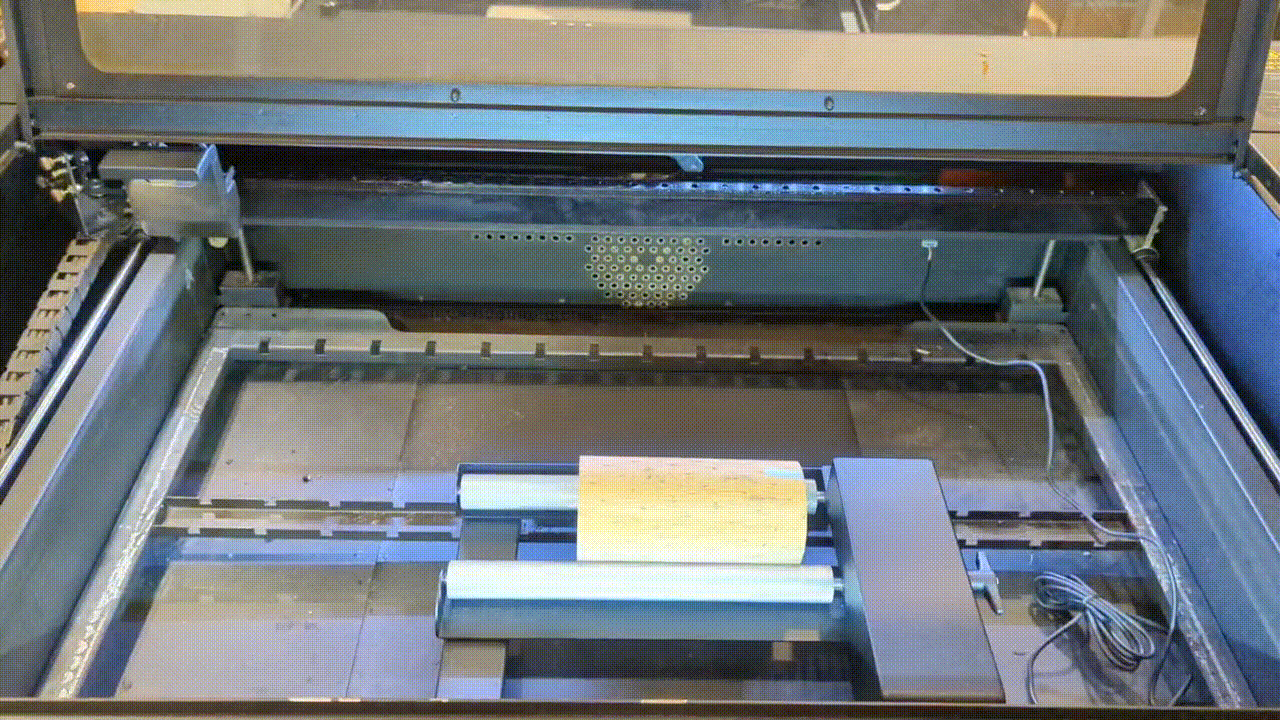

7. Flyt laserhovedet til den ønskede graveringposition.

- Klik på "Stop" knappen i ""Laser"" panel for at frigøre motoren, og flyt derefter laserhovedet til den ønskede graveringposition.

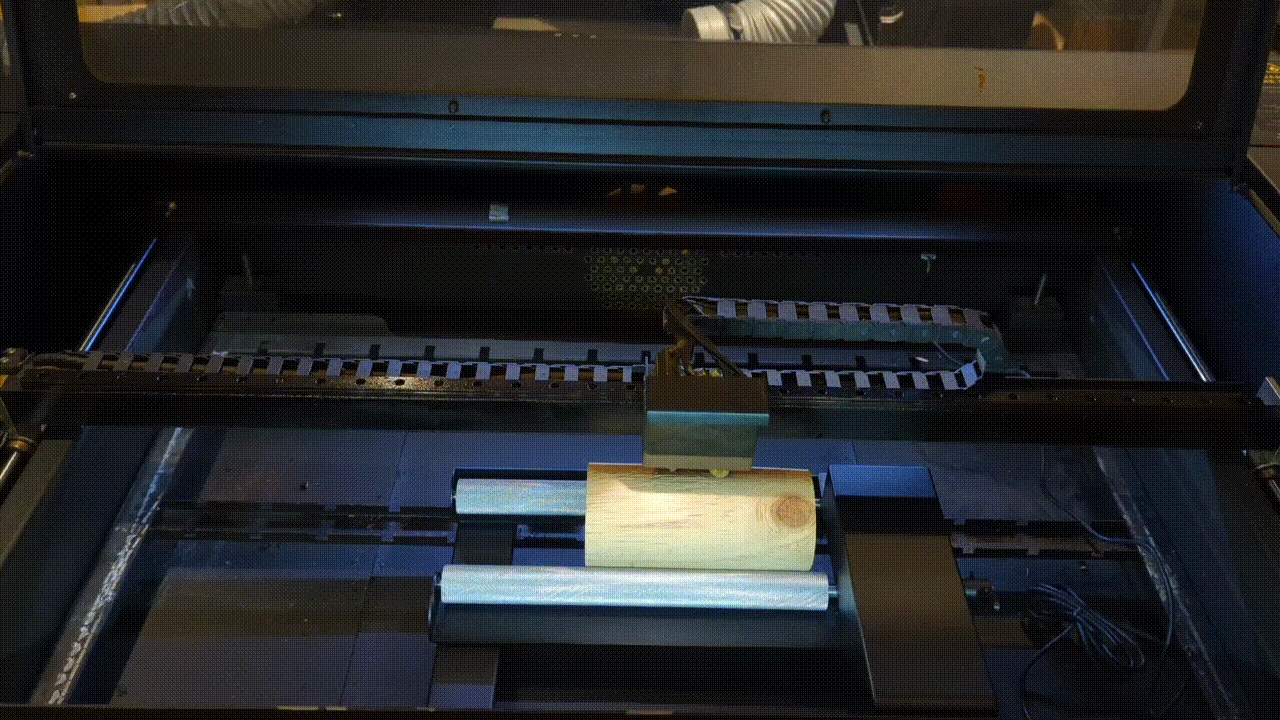

8. Luk lågen

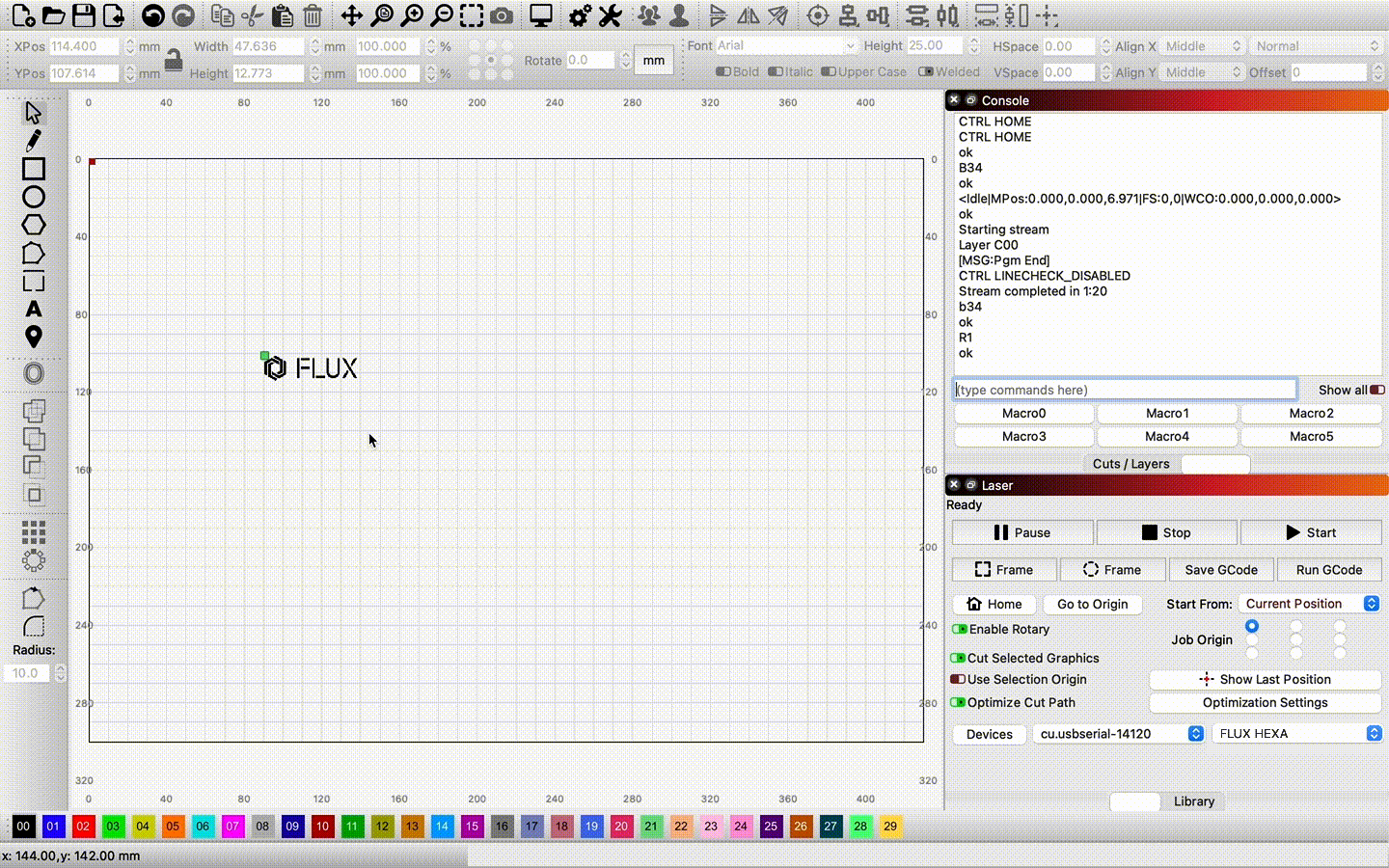

9. Send filen

- Indtast "R1" i "Konsol" vinduet for at aktivere rotationstilstand.

- Klik på "Start" for at sende filen.

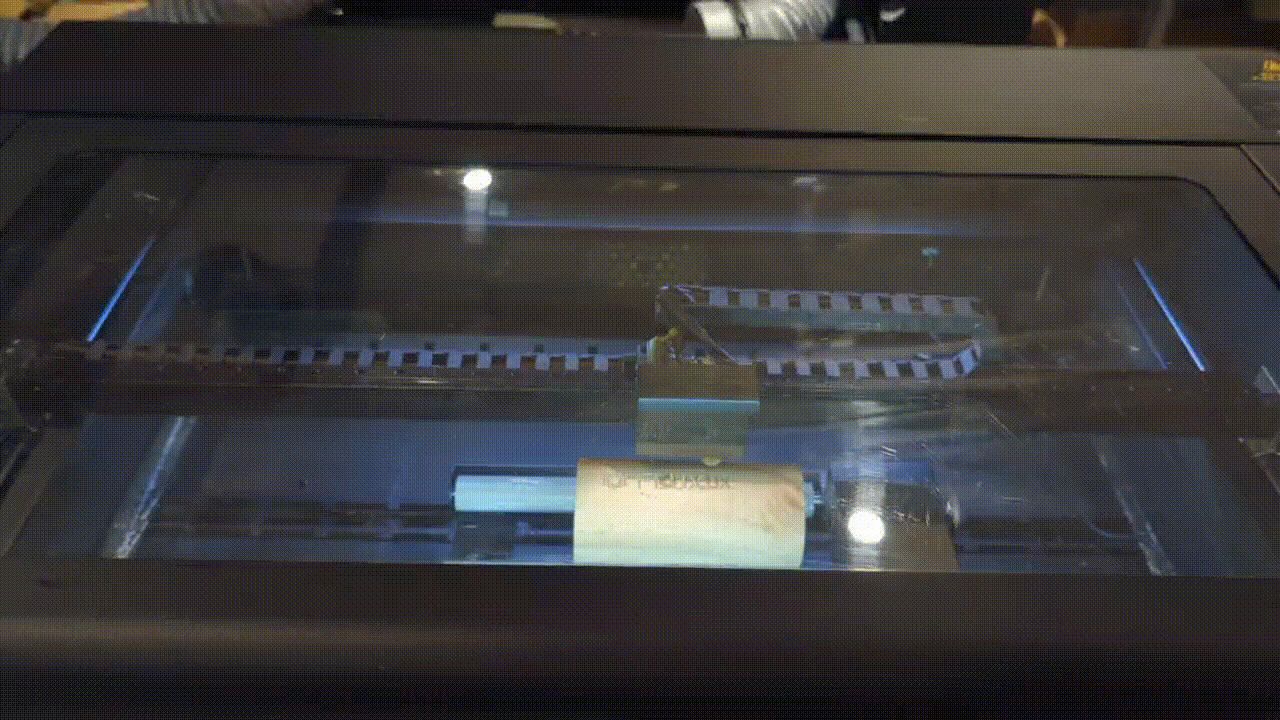

10. Gravering fuldført

Bemærk: For at gravere på ikke-roterende akser efter brug af roterende akser, skal du indtaste "R0" i højre sidepanel "Konsol" for at deaktivere rotationsaksens tilstand før gravering. Denne handling er kun nødvendig, når jobbet afbrydes eller er ufuldstændigt. Det er ikke nødvendigt, når jobbet afsluttes normalt.
