HEXA - FLUX Chuck Rotary Start Gravering

FLUX Support Team
  • Opdateret

Beskrivelse

Denne artikel guider dig gennem, hvordan du starter en graveropgave med FLUX Chuck Rotary.
Det anbefales dog kraftigt, at du læser FLUX Chuck-manualen før din første gravering.



Trin 1

Sørg for at have følgende software- og firmwareversioner for at kunne bruge HEXA's rotationsfunktion.

Beam Studio-version 2.4.2 eller nyere (Vejledning)

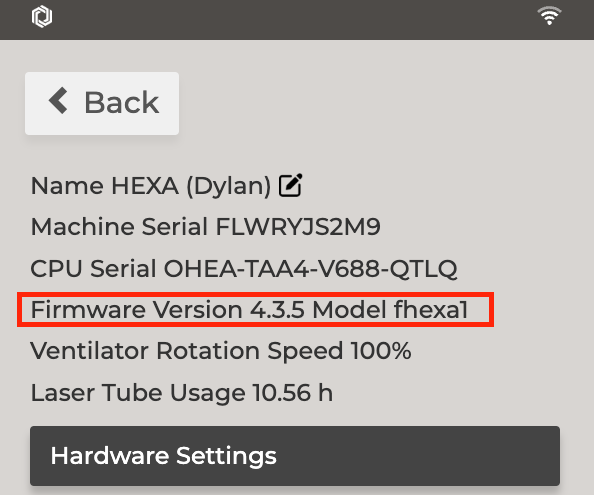

 Firmwareversion 4.3.5 eller nyere. (Vejledning)



Trin 2

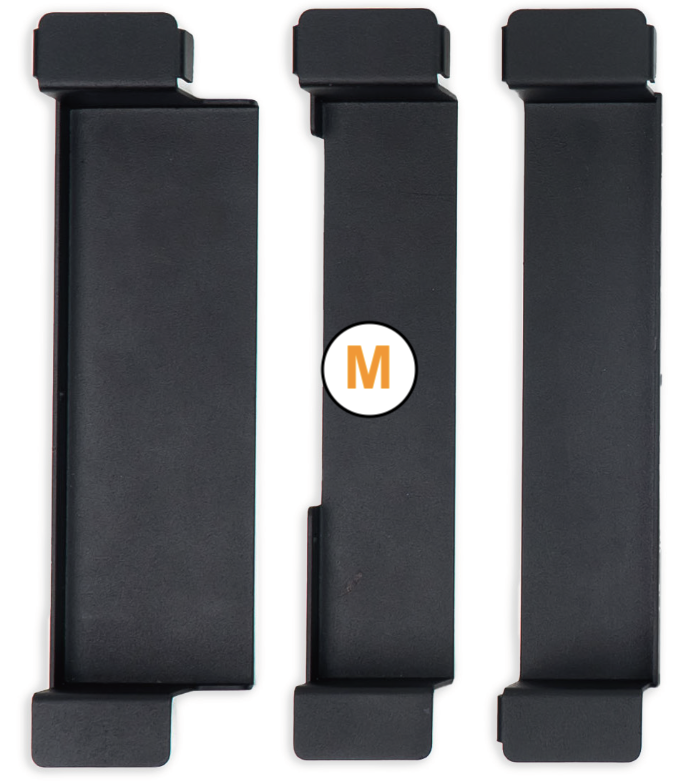

Installer HEXA Rotary-stativerne.

Trin:

  1. Tænd maskinen og sænk platformen til den nederste position.
  2. Sluk for maskinen.
  3. Fjern honeycomb-pladen.
  4. Montér stativerne på platformsbeslaget.

Video:



Trin 3

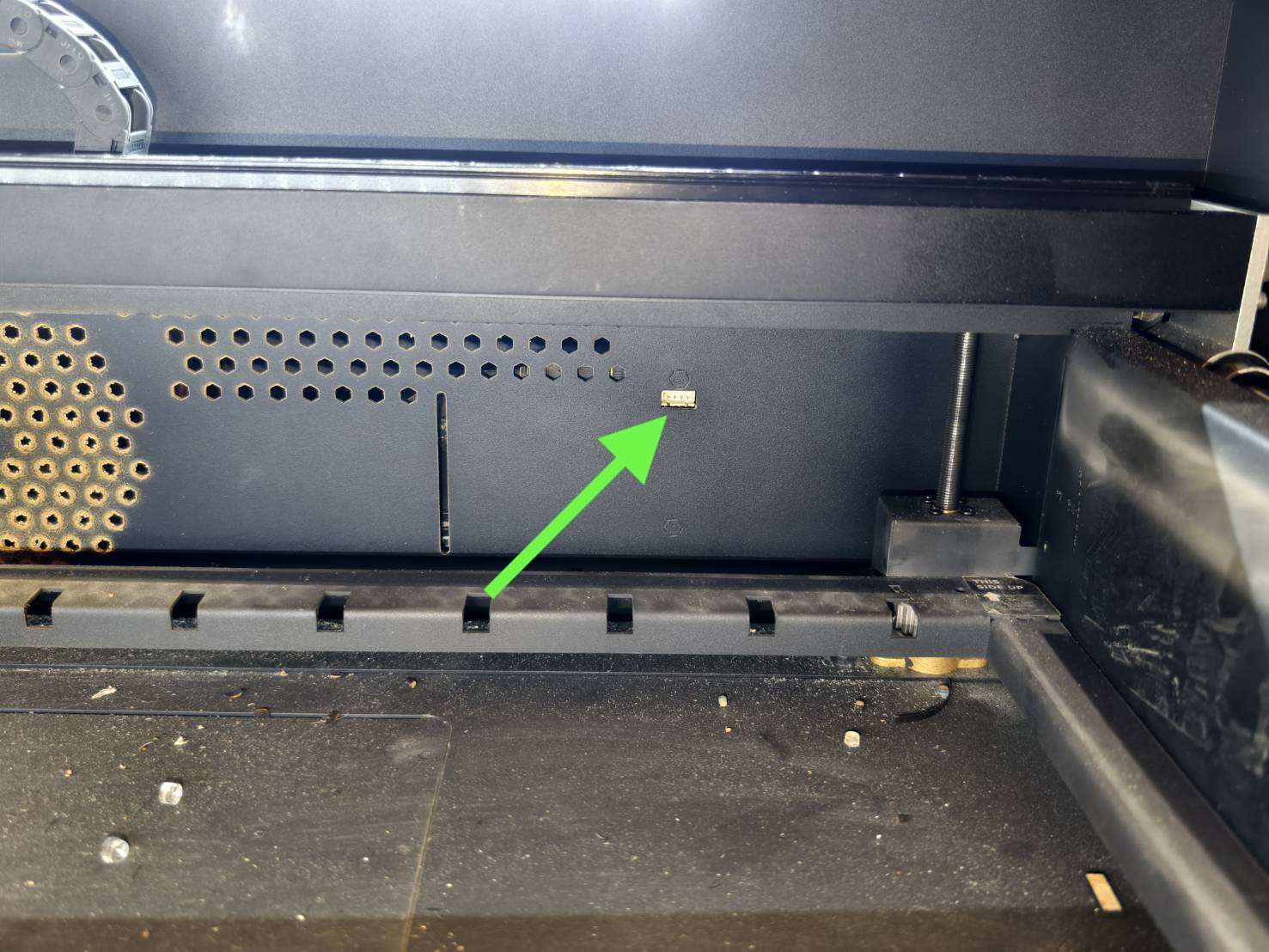

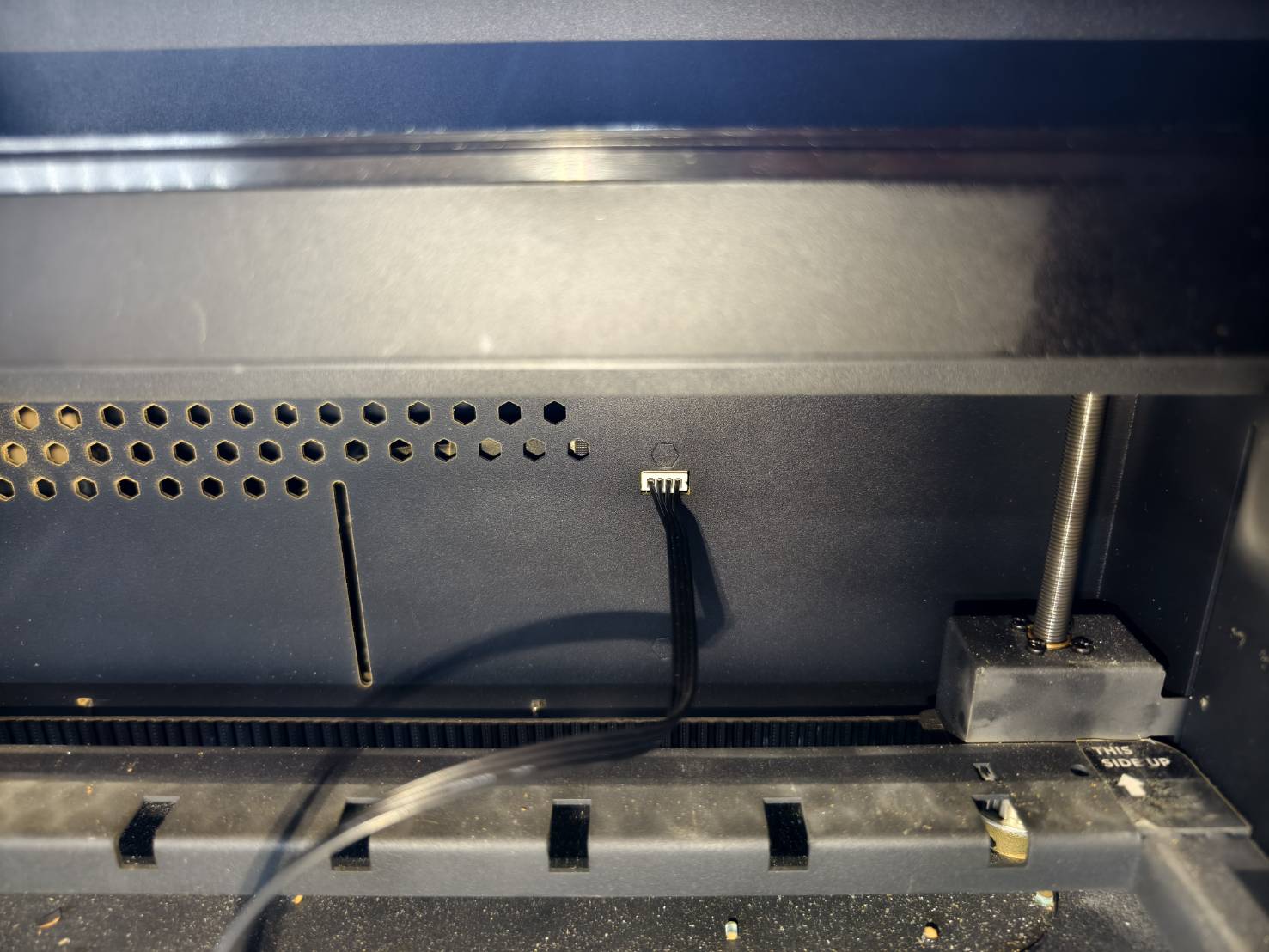

Find tilslutningskablet i kassen, og indsæt det i stikket på maskinens bagside til højre.




Trin 4

Montér kæberne på rotationsenheden baseret på det materiale, du vil bruge.
Se venligst brugervejledningen for instruktioner om montering af kæberne.
FLUX Chuck Rotary Manual
(*Det anbefales at bruge overskudsmateriale til øvelse og test første gang.)



Trin 5

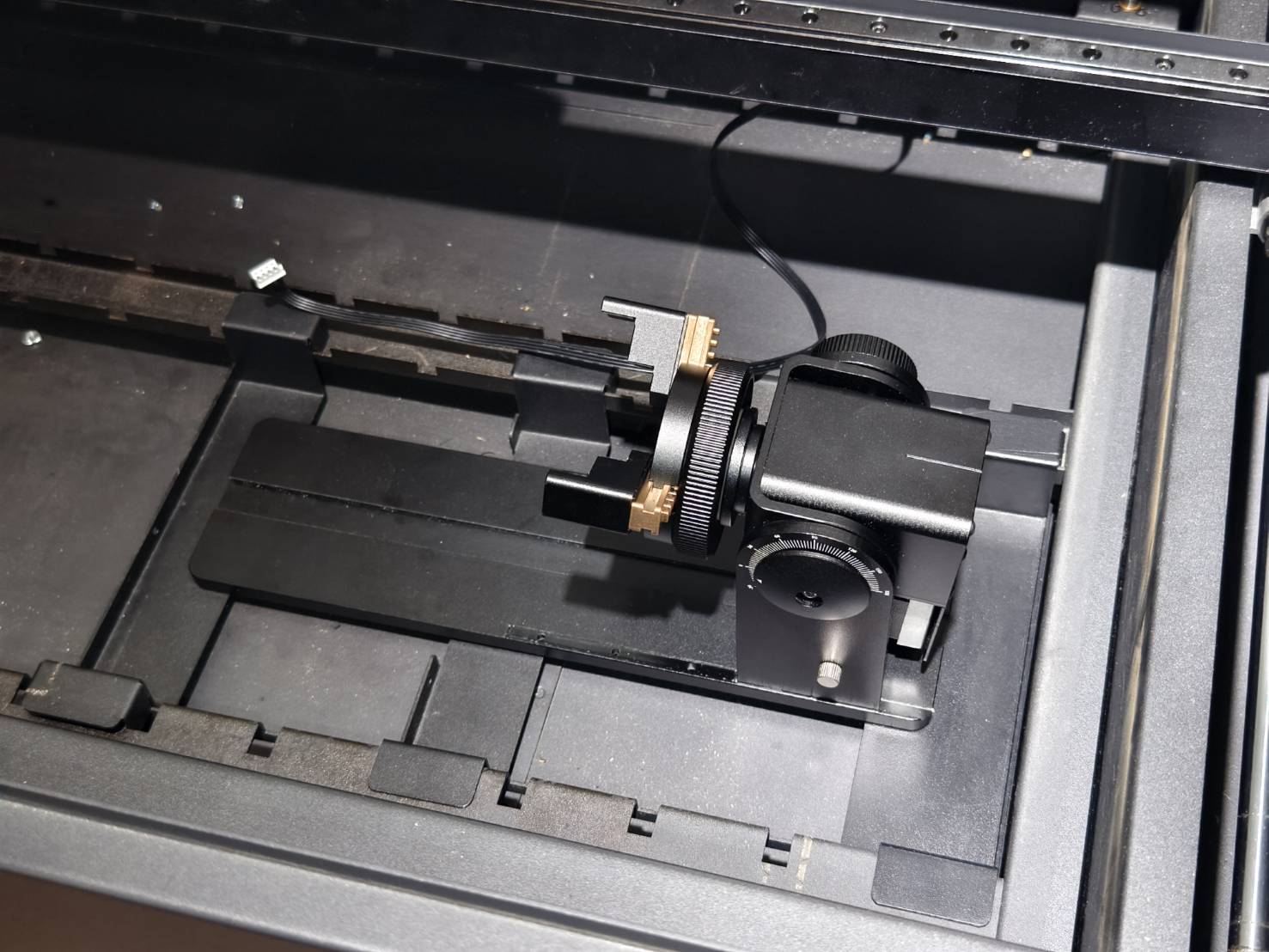

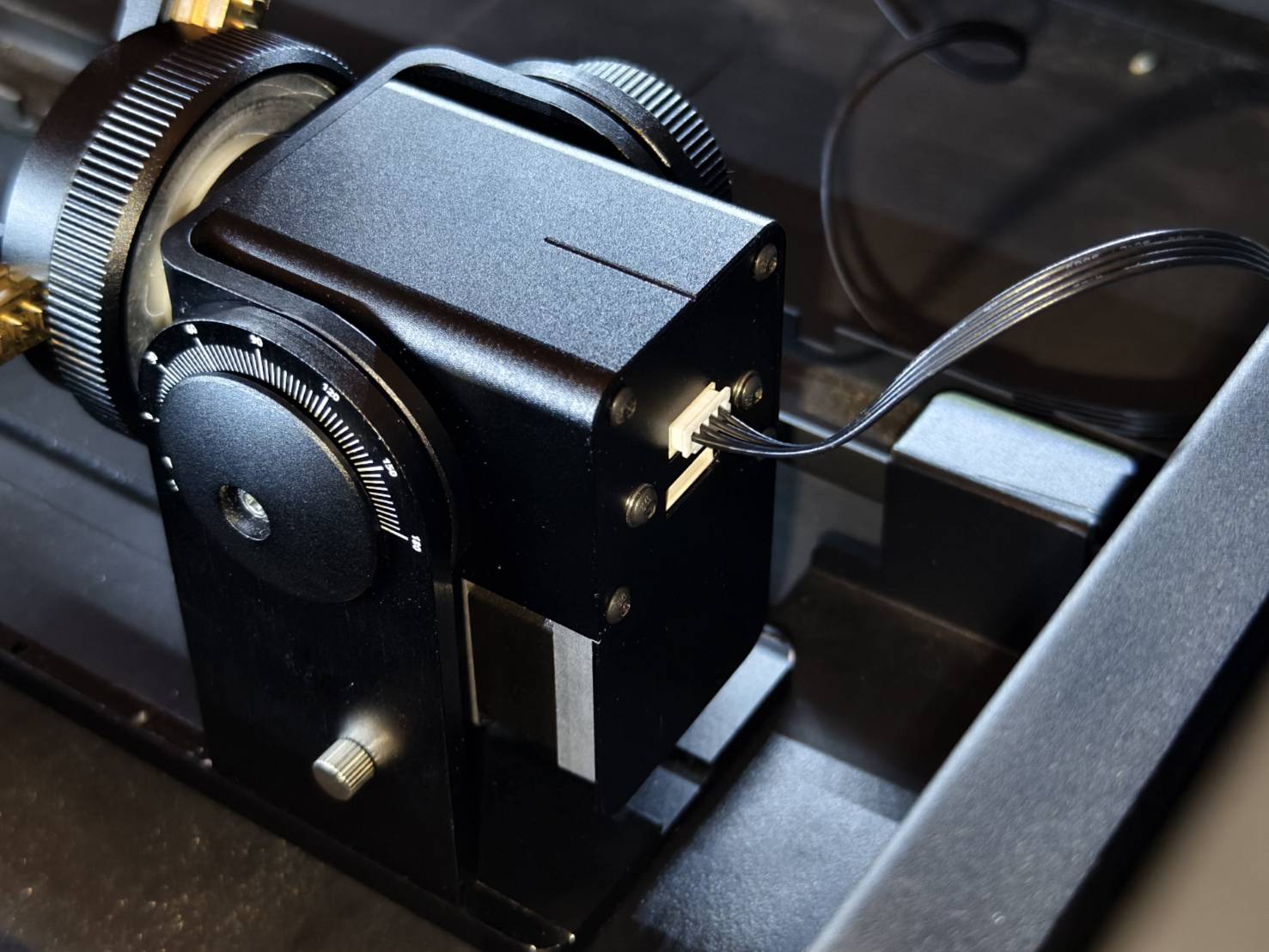

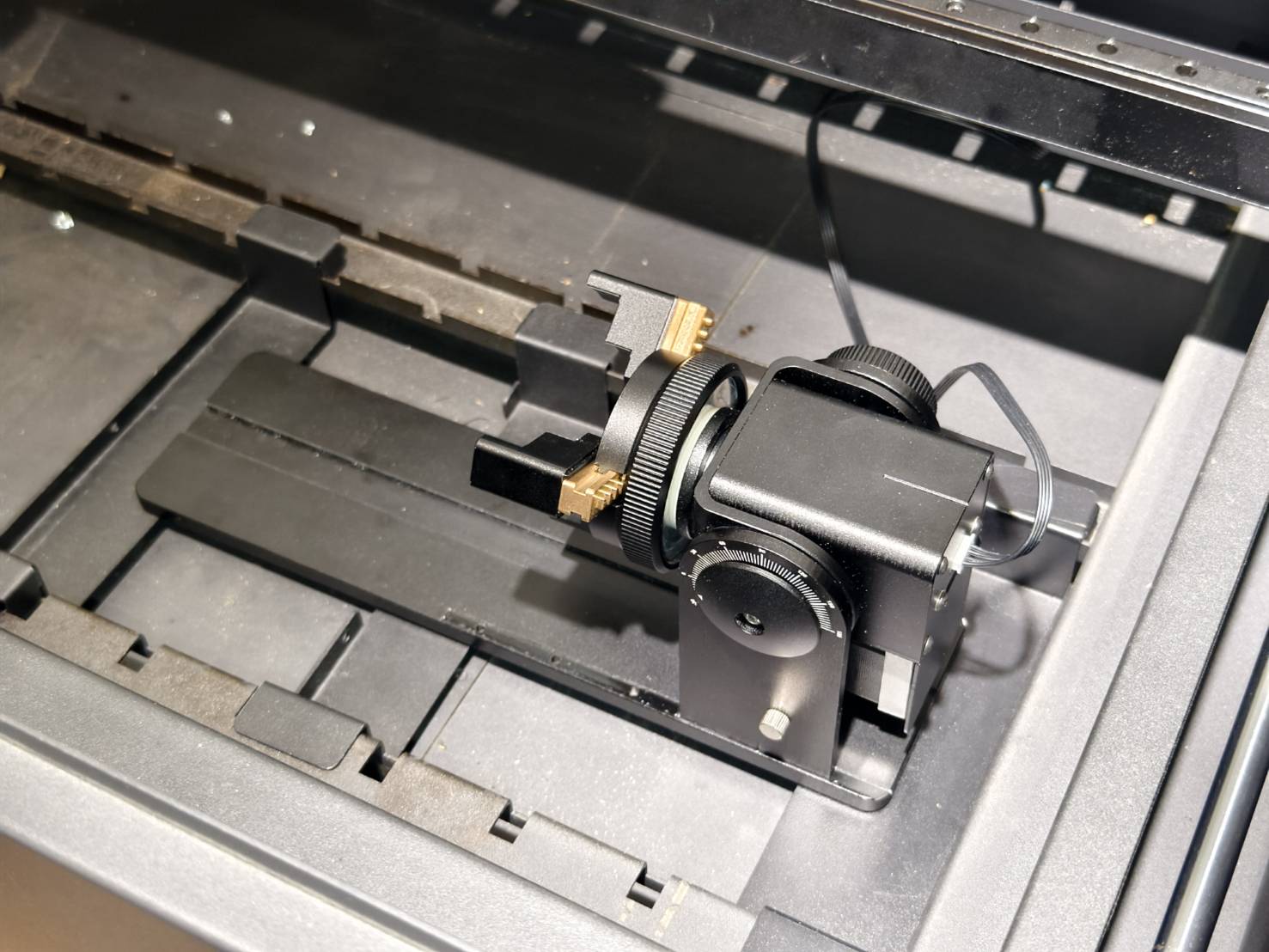

Placér Chuck Rotary med monterede kæber på stativerne, og tilslut kablet til enheden.





Trin 6

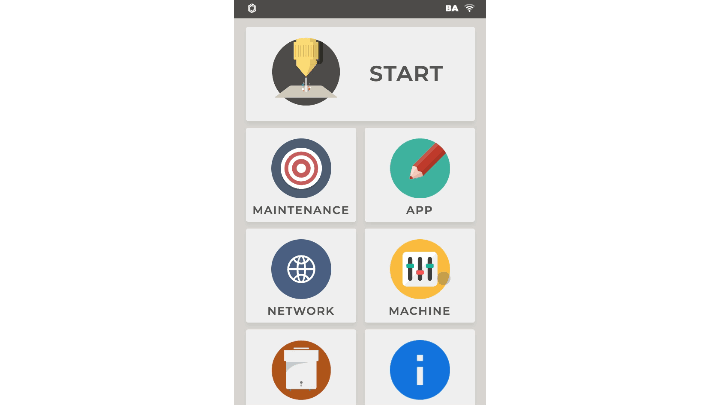

Tænd for maskinen, og gå til "Hardwareindstillinger" for at vælge den korrekte rotationsversion.

Machine >> Hardware Settings >> Rotary Settings >> Chuck



Trin 7

Mål diameteren eller omkredsen af dit materiale, og notér det til senere brug.
(Det anbefales at bruge øvelsesmateriale til test første gang.)

Hvis diameteren på dit materiale er mindre end 25 mm (omkreds: 78,5 mm), skal du gå til Trin 7.1.



Trin 7.1

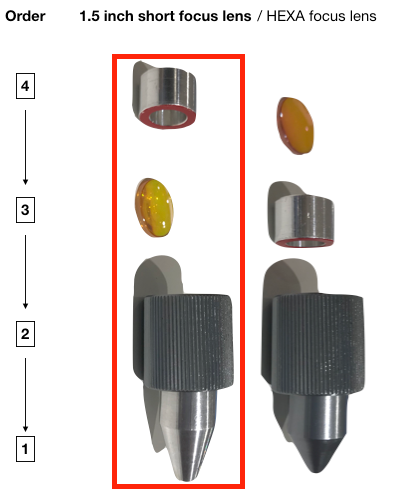

Fokuslinsen skal flyttes for at gravere på mindre emner. (Diameter mindre end 25 mm, omkreds 78,5 mm)

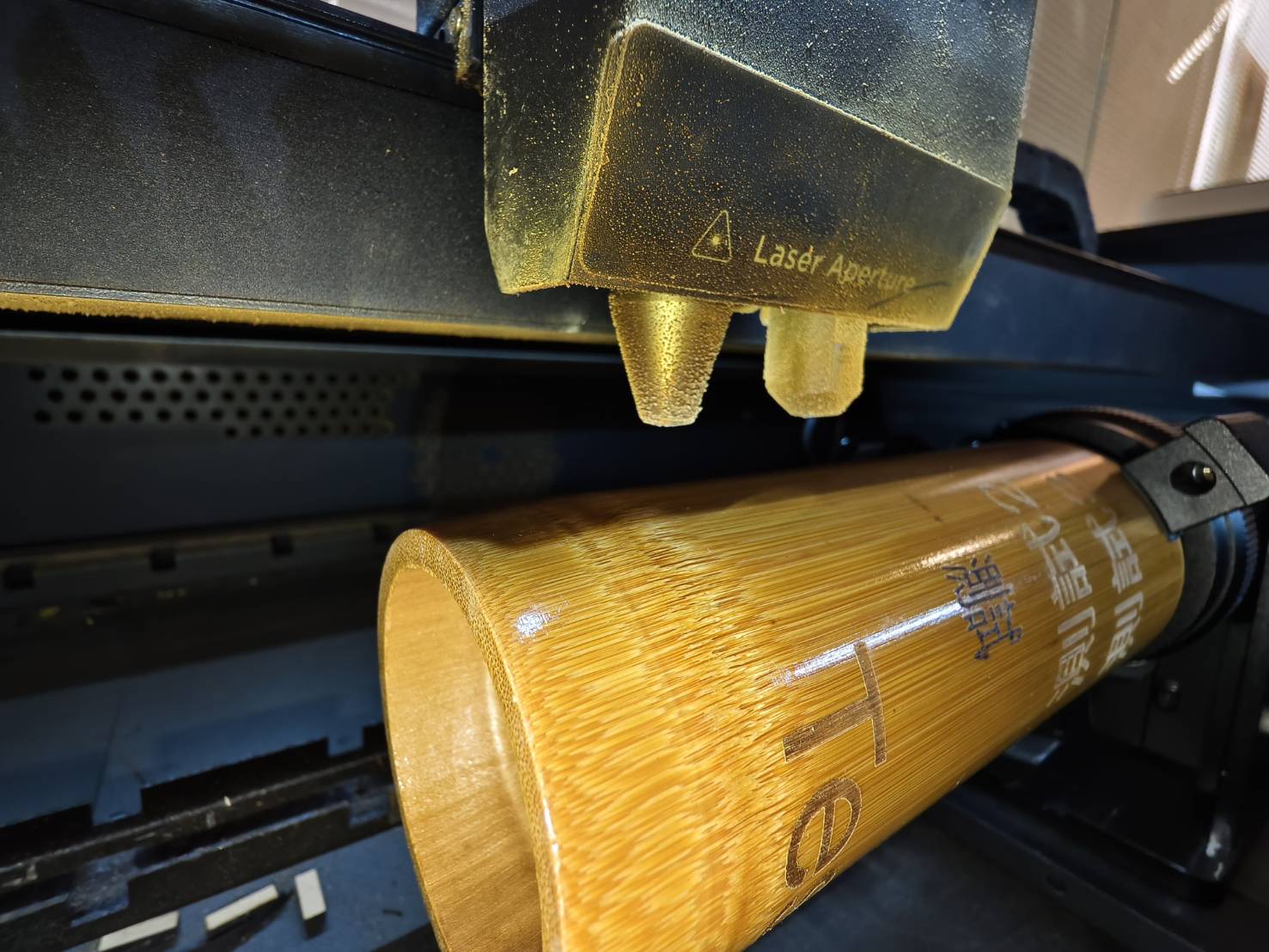

  • Din linse er som standard placeret øverst og skal flyttes til bunden, som vist i cirklen nedenfor.

  • Se venligst videoen nedenfor for at ændre placeringen af din fokuslinse.



Trin 8

Fastgør materialet i rotationsenheden og niveller det.
(Se venligst Rotary Chuck-vejledningen for at fastgøre forskellige former.)



Trin 9

Udfør autofokus for materialer med en diameter over 25 mm (omkreds: 78,5 mm).
Hvis diameteren på dit materiale er mindre end 25 mm (omkreds: 78,5 mm), skal du gå til Trin 9.1.
(Autofokus er ikke tilgængelig for mindre materialer.)

Trin:

  1. Sænk bordet om nødvendigt.
  2. Flyt fokussonden tæt på materialets overflade.
  3. Hæv bordet for at se, om sonden kan røre overfladen.
  4. Udfør autofokus ved at dobbeltklikke på "AF"-knappen.

Video:



Trin 9.1

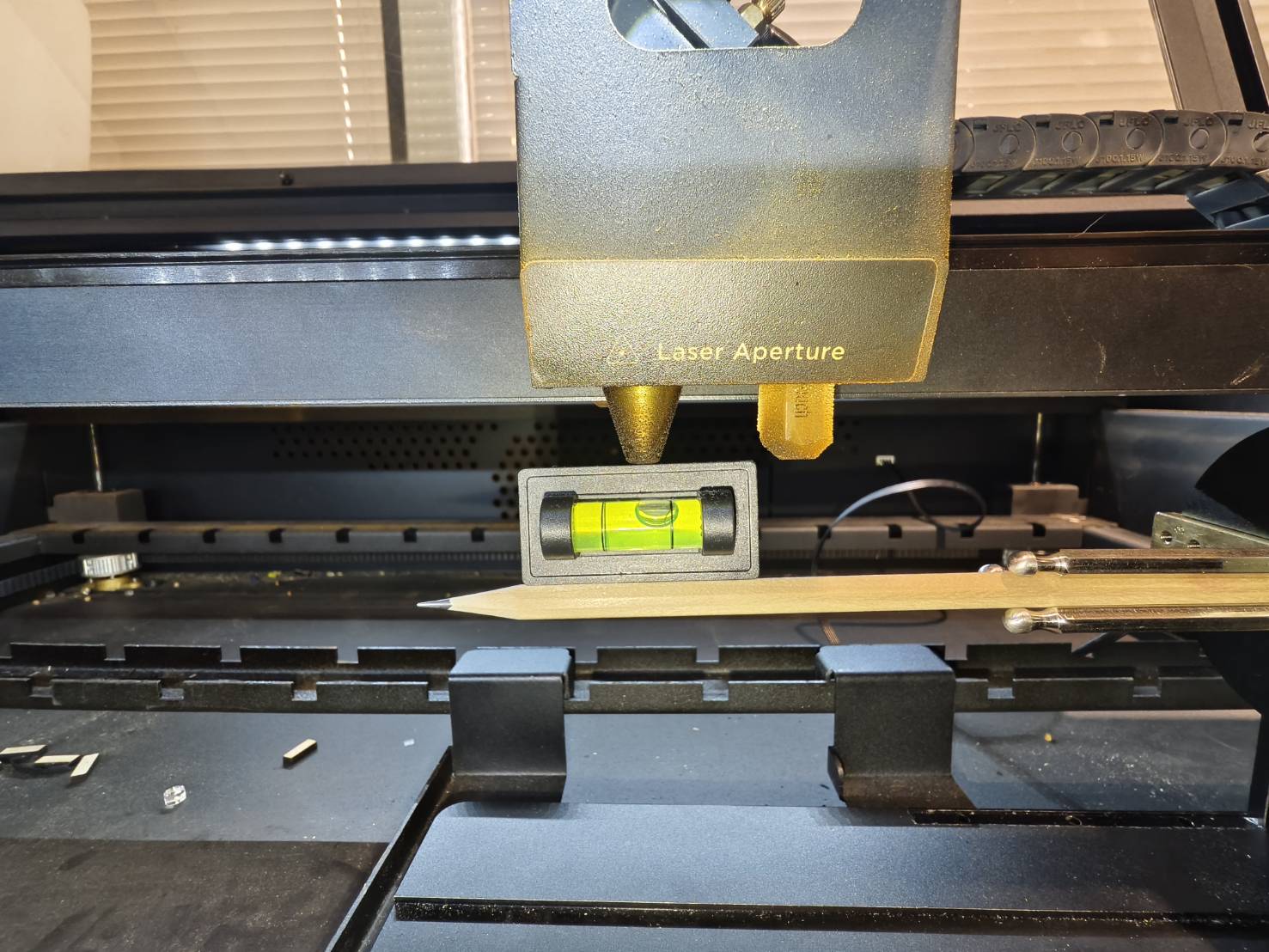

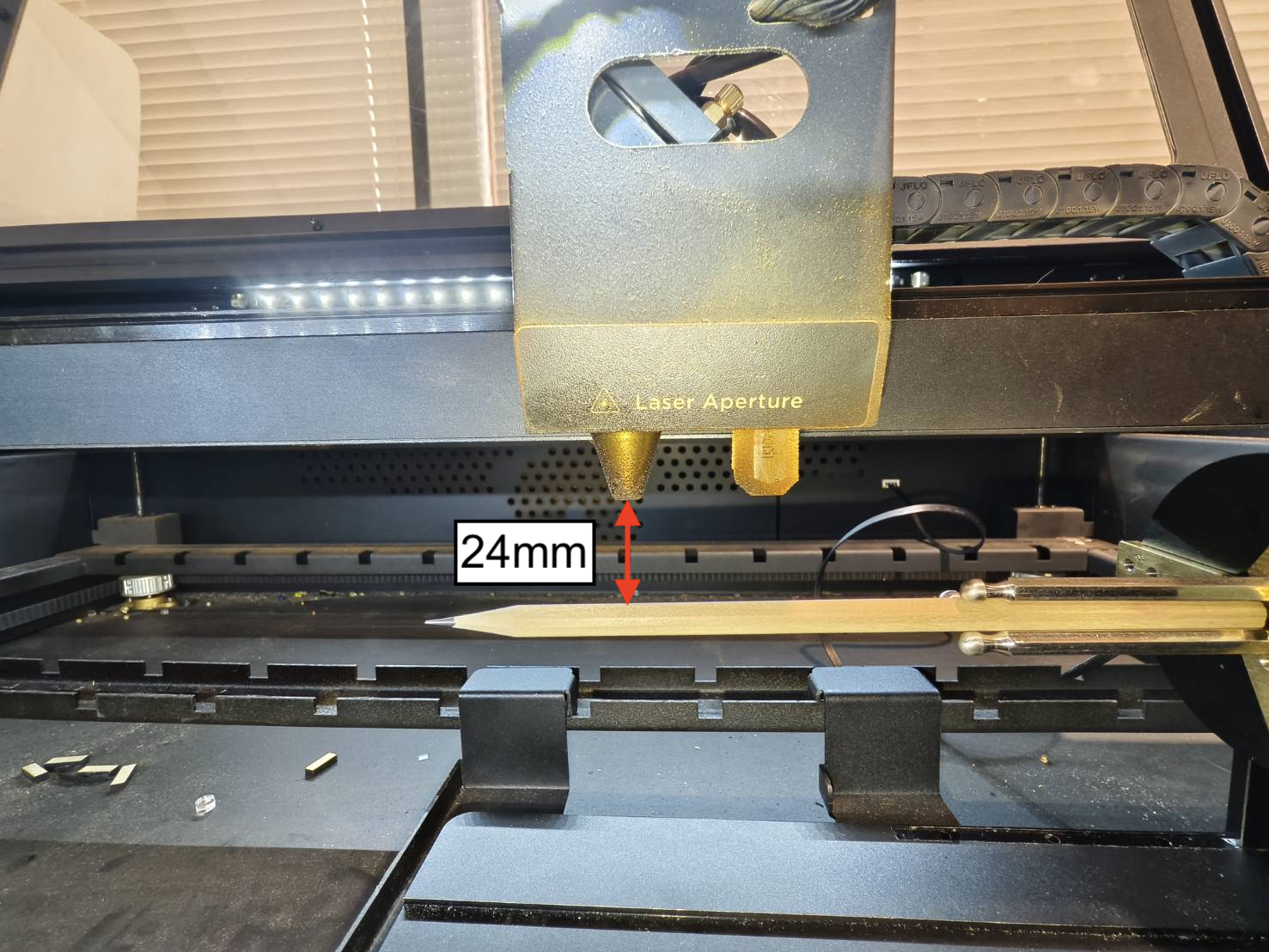

Udfør manuel fokusering med mini-nivelleringsværktøjet, der følger med Chuck Rotary.

  • Da linsen er blevet omplaceret i trin 7.1, skal afstanden mellem dysespidsen og overfladen nu være 24 mm.

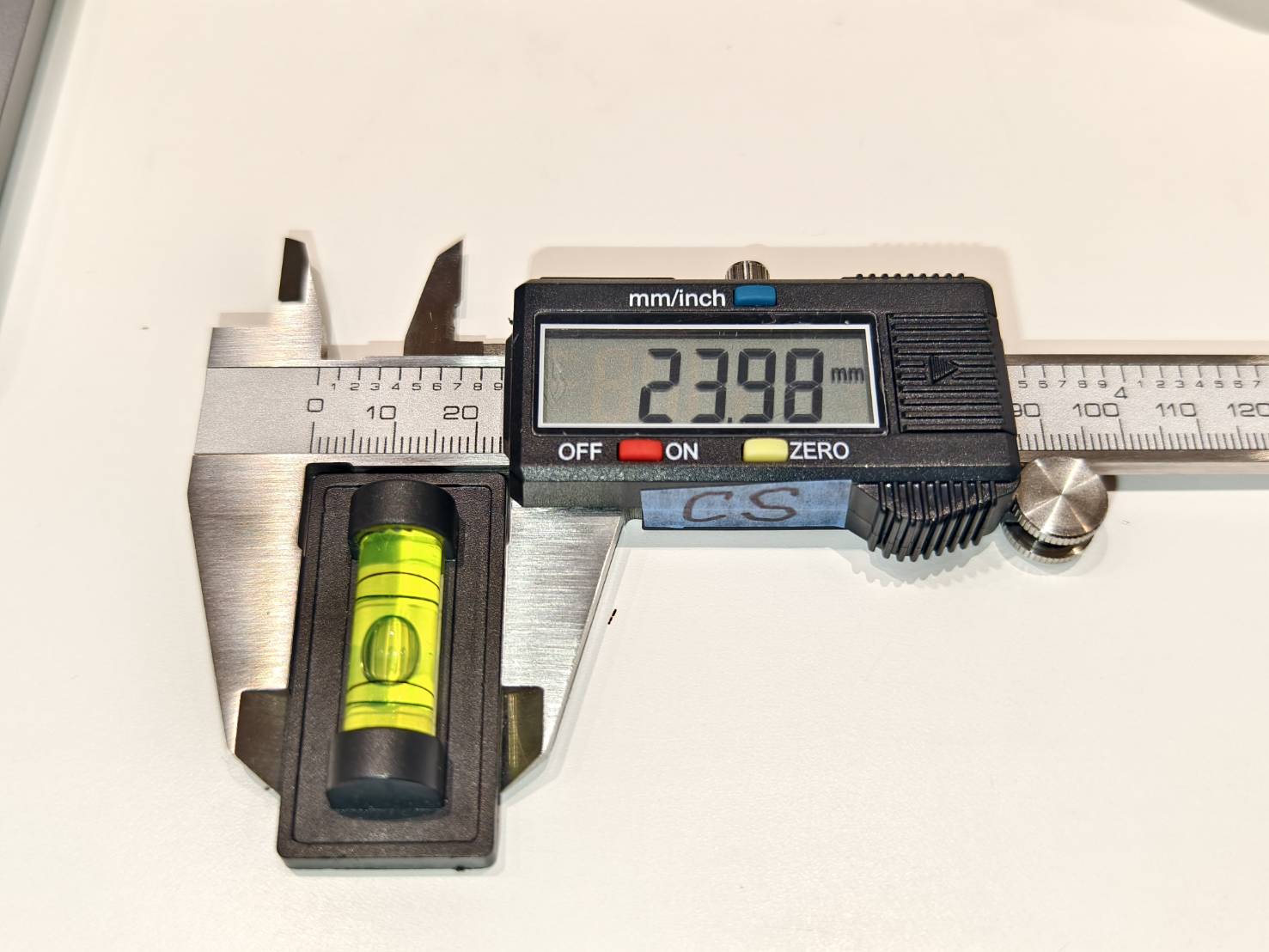

  • Bredden af mini-nivelleringsværktøjet er cirka 24 mm.
  • Placer derfor mini-nivelleringsværktøjet på materialets overflade, og hæv bordet, indtil nivelleringsværktøjet når dysespidsen.



Trin 10

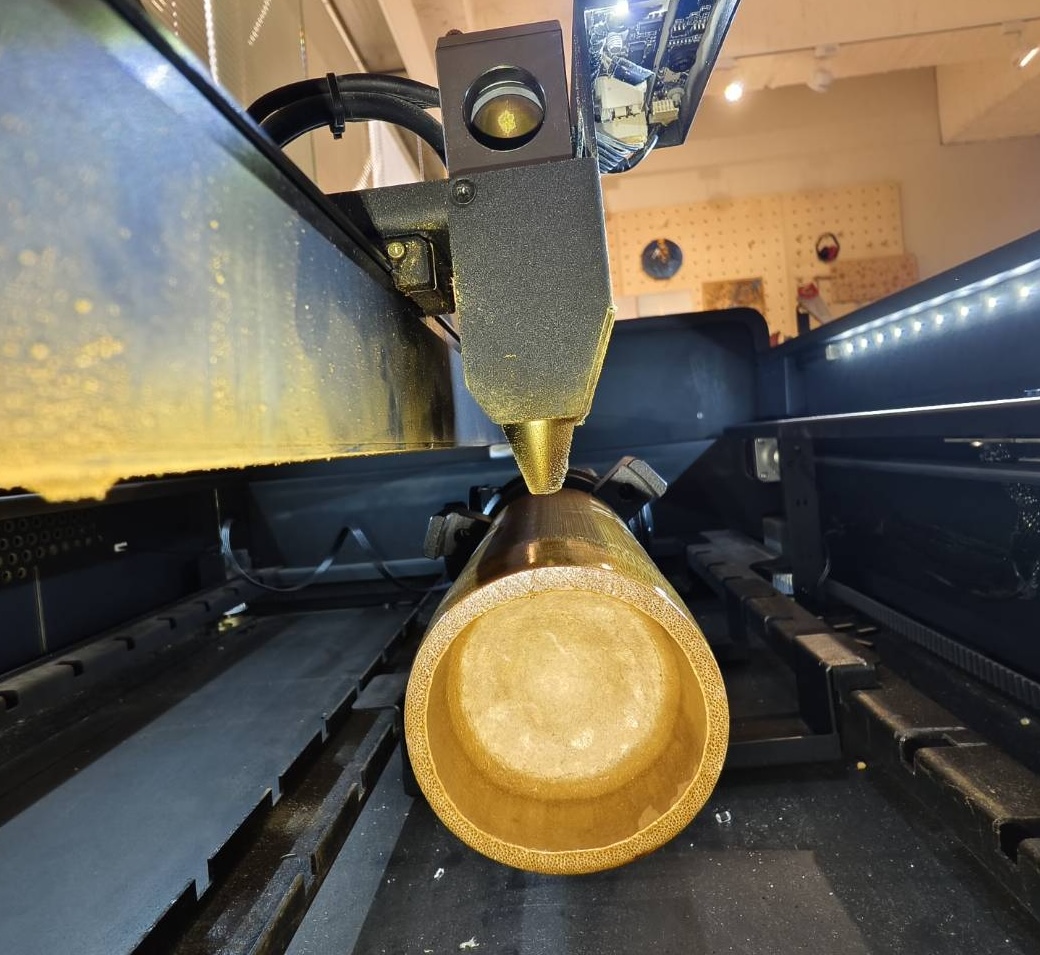

Flyt dysespidsen til midten af det område, du ønsker at gravere.





Trin 11

Start Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png



Trin 12

Gå til "Dokumentindstillinger" og foretag følgende ændringer:


1. Ændr arbejdsområdet til "HEXA".

2. Ændr indstillingen "Start fra" til "Aktuel position".
3. For "Job-udgangspunkt" skal du vælge "Centrum".
4. Aktiver rotationsfunktionen.

5. For spejling skal du aktivere spejlfunktionen, hvis din rotationsenhed er vendt.
Hvis den ikke er vendt, skal du lade funktionen være deaktiveret.
(Kun tilgængelig for Ador.)
Standardposition
(Toppen er flad.)

Vendt position
(Motoren er opad.)



Trin 13

Gå til "Rotary opsætning" og foretag ændringerne.

1.
Sørg for, at rotationsfunktionen er aktiveret.
2.
Vælg Chuck som type.

3.
Indtast størrelsen på dit materiale målt i Trin 7.
(Du kan indtaste en af værdierne, og softwaren vil automatisk beregne den anden.)
4.
Du skal aktivere spejlfunktionen, hvis din rotationsenhed er vendt.
Hvis den ikke er vendt, skal du lade funktionen være deaktiveret.
(Kun tilgængelig for Ador.)
Standardposition
(Toppen er flad.)

Vendt position
(Motoren er opad.)



Trin 14

Opret et graveringsobjekt eller importer dit eget.

Screenshot 2024-09-26 at 12.23.35 PM.png



Afhængigt af dit design vil det normalt blive roteret 90 grader for at matche materialets orientering.



Trin 15

Efter opsætning af dit design skal du flytte designets midte til den blå linje.



Trin 16

Brug funktionen "Kør ramme" for at se graveringens bane.

  • Vælg "Indramning" for at se designets eller filens afgrænsningsboks.
  • Efter at have klikket på "Start" vil laserhovedet begynde at bevæge sig, og bevægelsesbanen vil vise graveringsområdet for denne opgave.
  • Startpunktet er laserhovedets nuværende position.
  • Banen afhænger af det valgte "Jobudgangspunkt" i Trin 12. Når midten er valgt, indstilles startpunktet i designets midte. Midten bruges typisk til roterende job.
  • Du kan flytte laserhovedet for at ændre graveringsområdet, indtil positionen er tilfredsstillende.



Trin 17

Når du har bekræftet graveringspositionen, skal du indstille de korrekte hastigheds- og effektparametre baseret på dit materiale.



Trin 18

Luk lågen, og start opgaven.



Trin 19

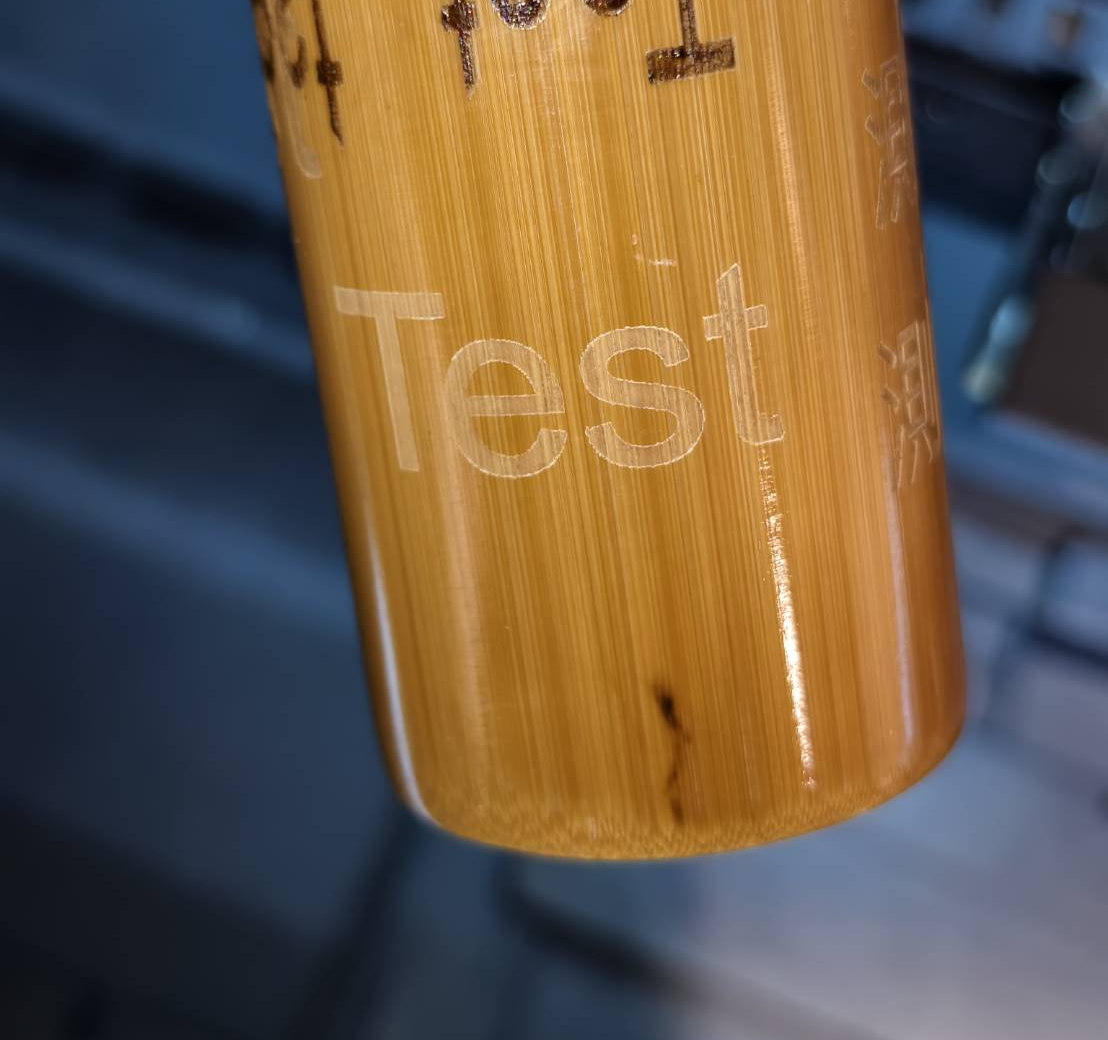

Kontrollér resultatet.




#END
