Før du begynder

Installer Rotary Module 2.0

For at installere Rotary Module 2.0, følg venligst denne artikel.

Bemærk: Sluk for maskinen, før du installerer Rotary-modulet.

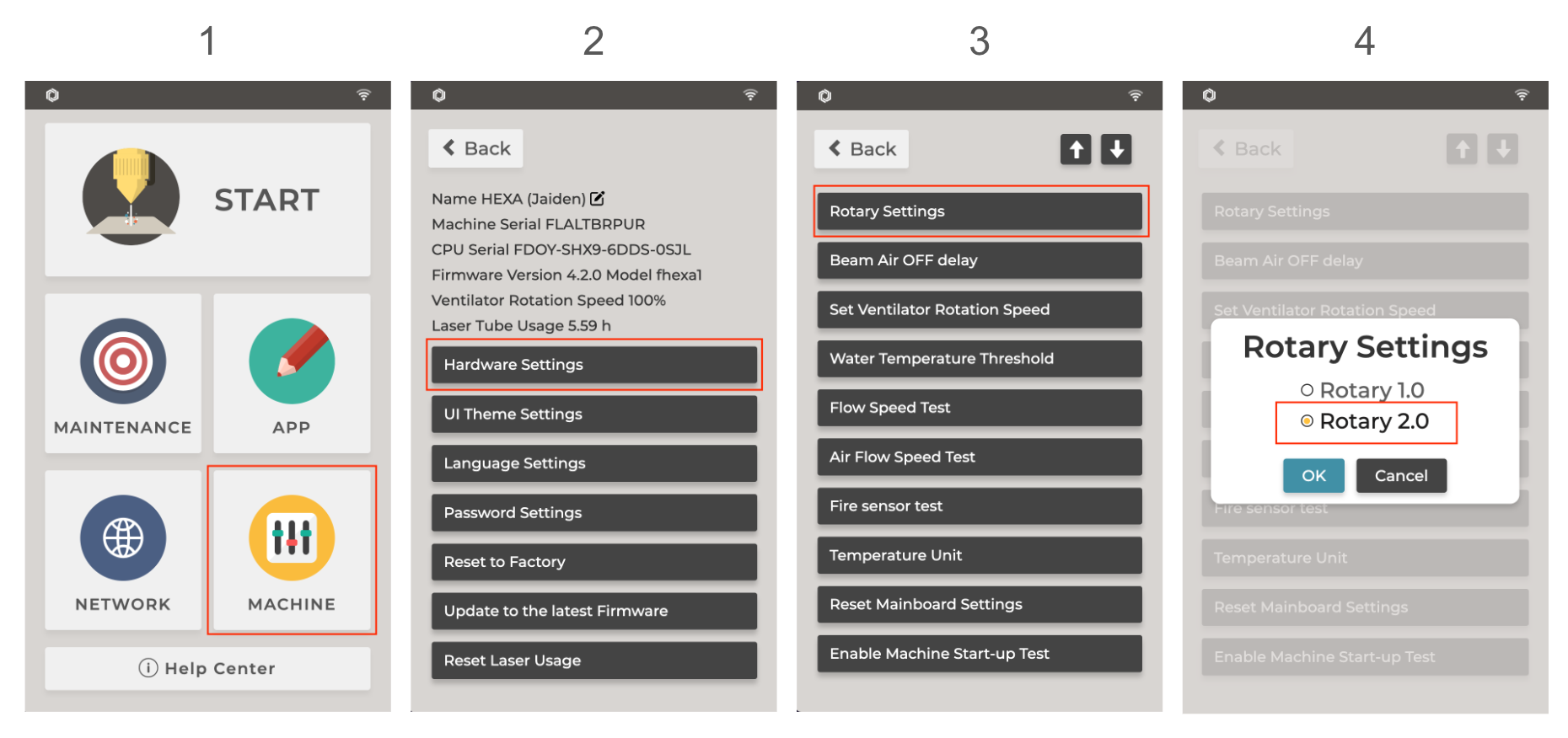

Før du går i gang, skal du sikre dig, at Rotary-indstillingen i HEXA er korrekt.

LightBurn-indstillinger

1. Importer konfigurationsfilen, og forbind din computer til maskinen med LightBurn Bridge-kablet. Se venligst LightBurn Bridge Cable - HEXA for yderligere oplysninger.

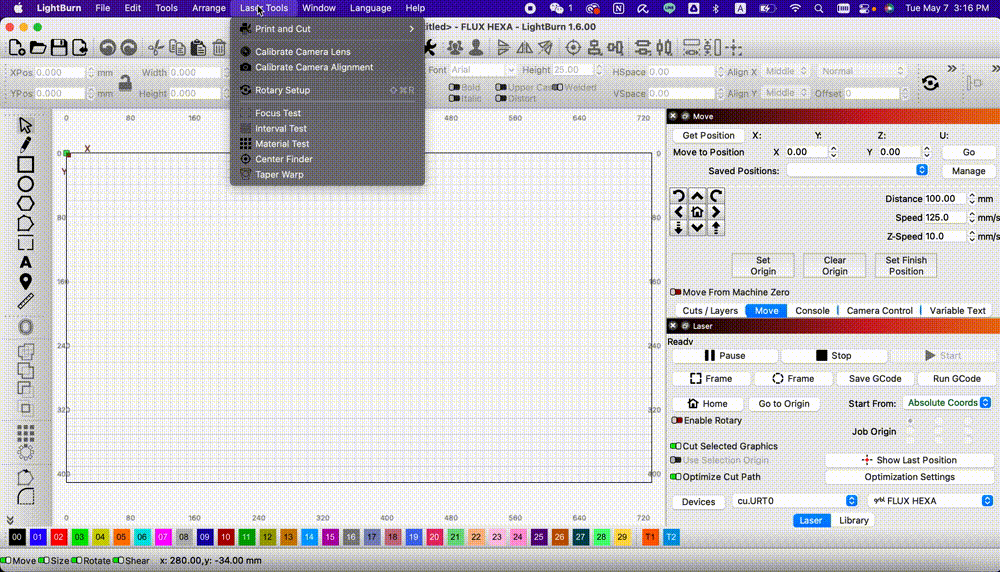

2. Åbn LightBurn, og klik på "Devices" i Laser -fanen. ➡️ Aktiver "Show rotary enable on main window" i indstillingsvinduet, der vises, og klik på 'OK'.

3. Tænd for 'Aktiver Roterende' i panelet til højre.

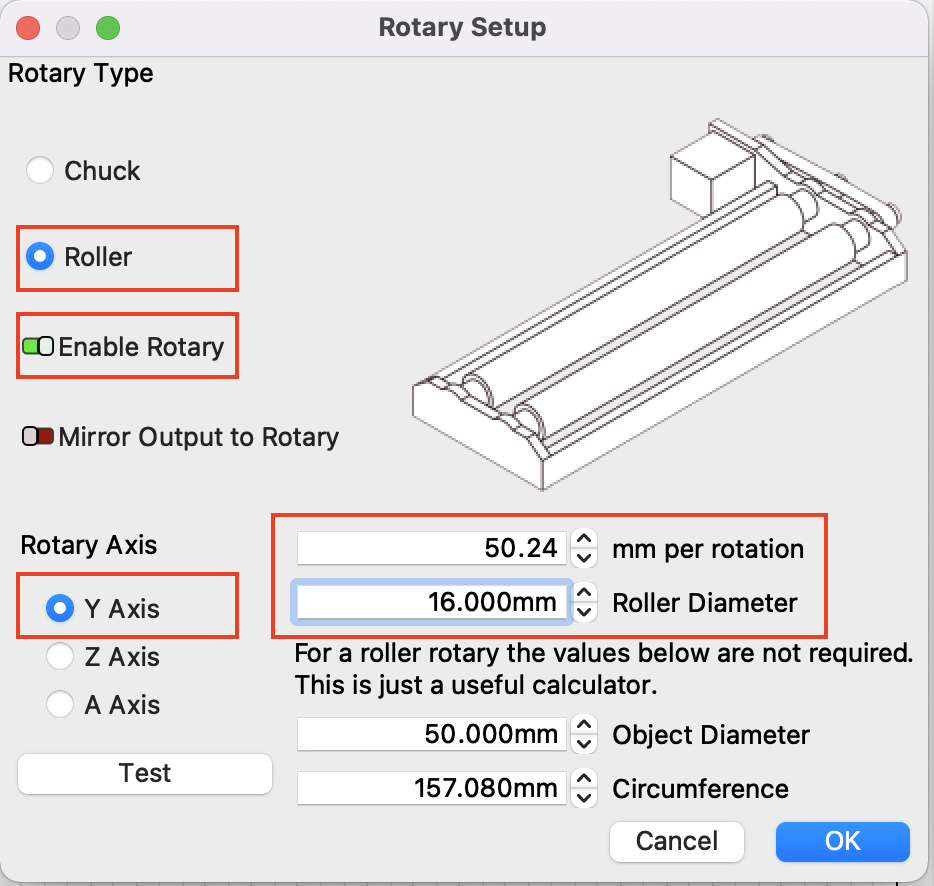

4. Vælg 'Laser Værktøjer' ➡️ 'Roterende Opsætning'. Indstil derefter parametrene for det roterende modul som følger, og klik på 'OK'.

Start operation

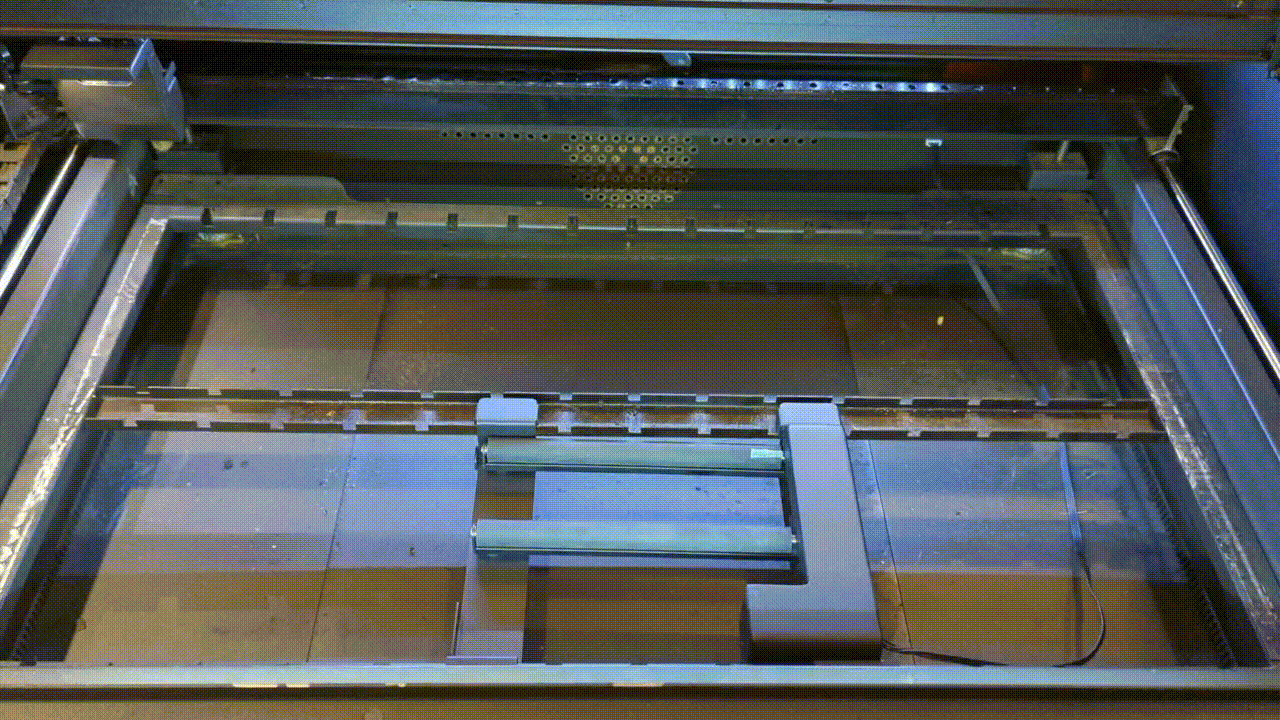

1. Placer emnet inde i maskinen

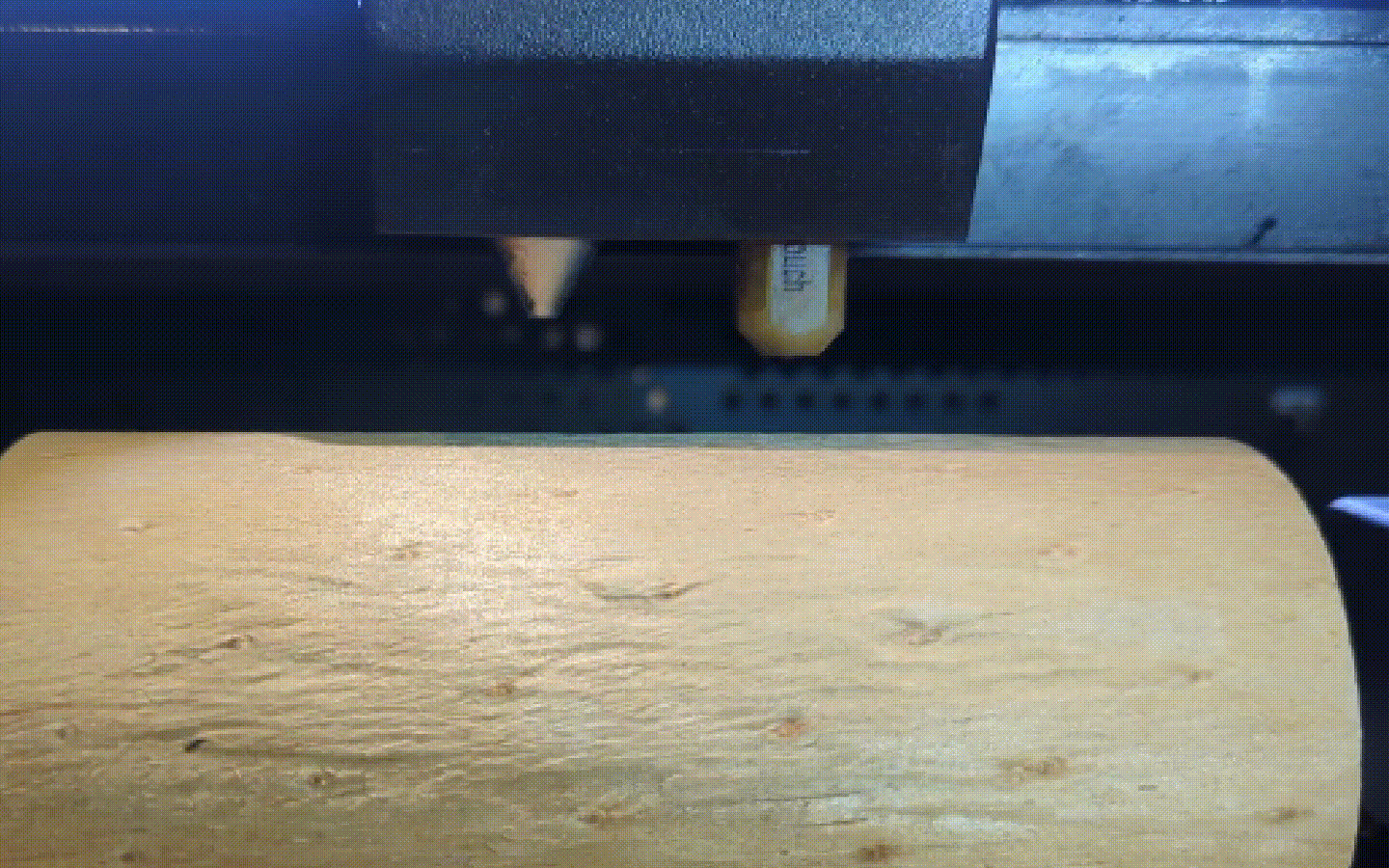

2. Fokusering

- Klik på 'Stop' knappen i 'Laser' panelet for at frigøre motoren.

- Flyt laserhovedet hen over emnet.

Tryk to gange på "AF"-knappen for at starte autofokus.

(Sørg for, at afstanden er korrekt indstillet før hver graverings-/skæreoperation.)

3. Importer en fil til LightBurn

Klik på ikonet ovenfor for at importere filen, eller træk og slip filen direkte ind i arbejdsområdet.

4. Indstil graveringsparametrene

Klik på objektet i laget, og indstil parametrene i nederste højre hjørne af Cuts / Layers -fanen.

5. Aktiver "Overscanning"-effekten

- Hvis laget er indstillet til "Udfyld, Udfyld + Linje, Billede, Forskudt Udfyldning" tilstand, anbefaler vi, at du aktiverer "Overscanning" funktionen.

- Dobbeltklik på et lag for at åbne"Skæreindstillinger Editor"

. Aktiver Overscanning-effekten og indtast procentværdien.Bemærk: Parameterindstillinger varierer for hver hastighed og materiale

, se venligst "Anbefalede indstillinger for materialeparametre" i bunden af denne artikel.

Vælg 'Aktuel Position' i rullemenuen 'Start Fra' i Laser -fanen.

Bemærk: Da LightBurn ikke understøtter kameraforhåndsvisningsfunktionen til justering, anbefales det at indstille 'Start Fra' til 'Aktuel Position'.

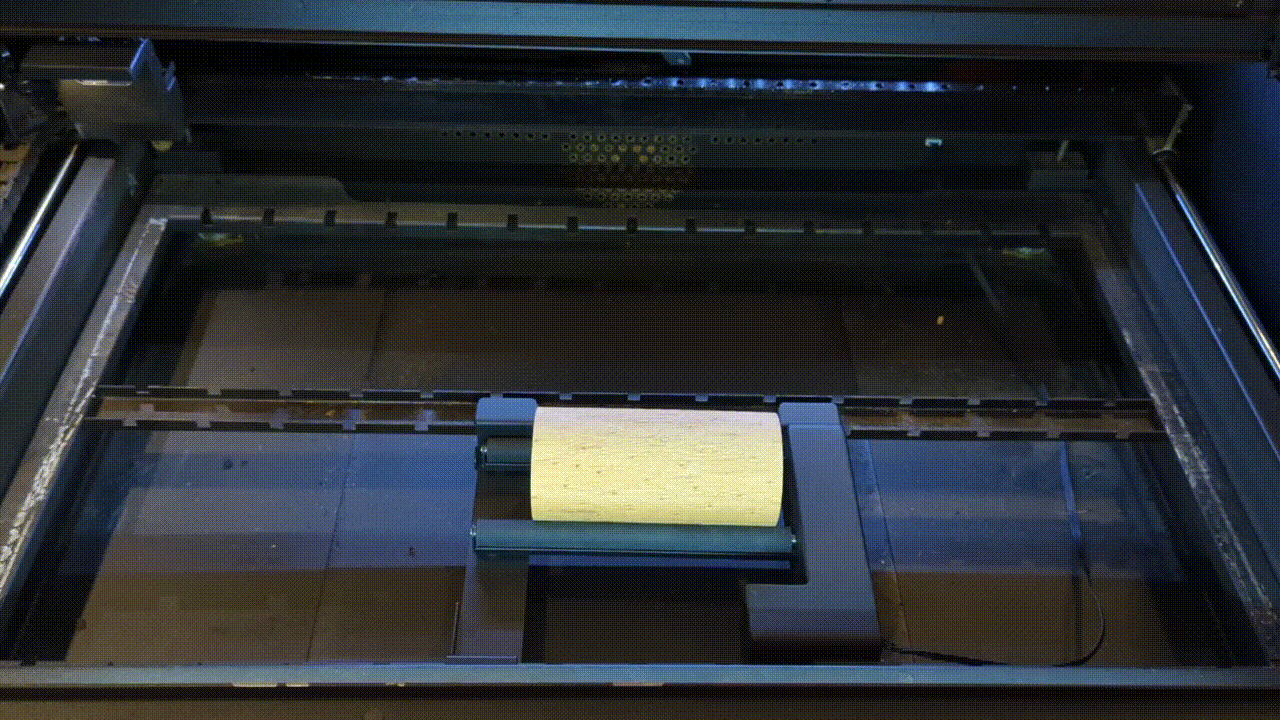

7. Flyt laserhovedet til den ønskede graveringposition.
- Klik på 'Stop' knappen i 'Laser' panel for at frigøre motoren, og flyt derefter laserhovedet til den ønskede graveringposition.

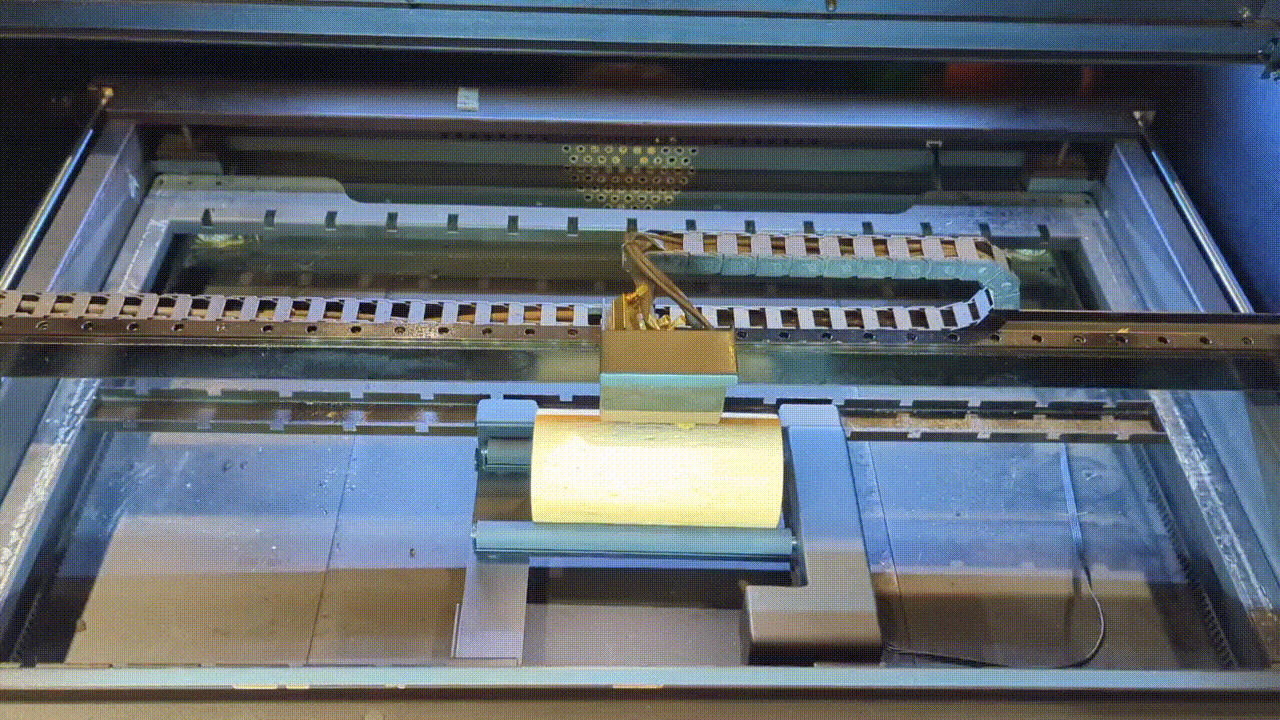

8. Luk lågen

9. Send filen
- Indtast 'R1' i 'Konsol' vinduet for at aktivere rotationstilstand.

- Klik på 'Start' for at sende filen.

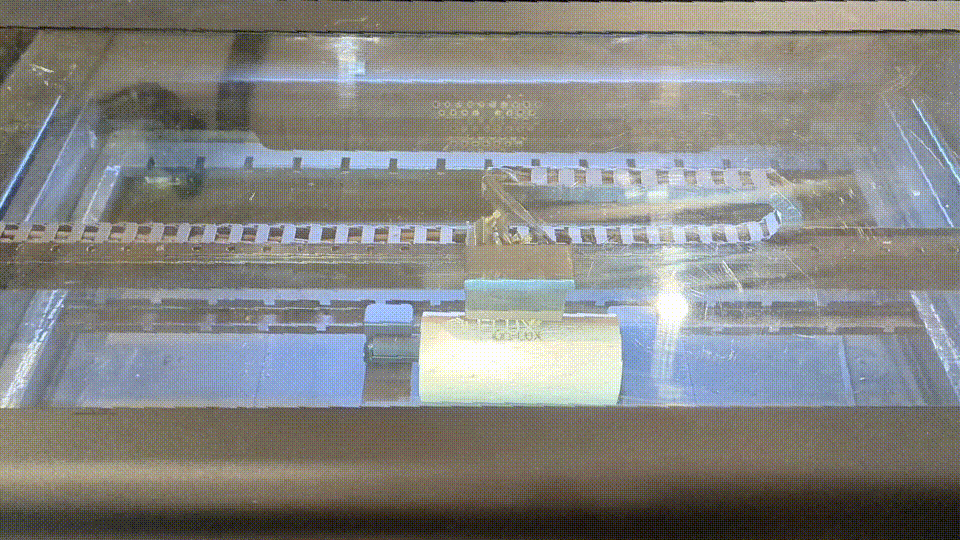

10. Gravering afsluttet

Bemærk: For at gravere på ikke-roterende akser efter brug af roterende akser, skal du indtaste 'R0' i højre sidepanel 'Konsol' for at deaktivere rotationstilstanden før gravering. Denne handling er kun nødvendig, hvis jobbet afbrydes eller er ufuldstændigt. Det er ikke nødvendigt, når jobbet afsluttes normalt.

___________________________________________________________________________________

Anbefalede indstillinger for materialeparametre

HEXA
