LightBurn Bridge Cable - HEXA

Ansvarsfraskrivelse

For at bruge LightBurn til at styre HEXA skal du downloade den officielle version af LightBurn-softwaren. Da LightBurn er tredjepartssoftware, kan FLUX ikke holdes ansvarlig for eventuelle tab forårsaget af dets brug.

Firmwaren til HEXA har gennemgået forskellige tests, men det er stadig muligt, at nogle funktioner i LightBurn-softwaren ikke er kompatible med maskinen. Hvis der opstår fejl på grund af inkompatibilitet, bedes du følge instruktionerne i linket nedenfor for at rapportere problemet korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

Før du begynder

1. Opdater venligst firmware til v4.2.1 eller nyere.

- Vælg den 'MASKINE → Opdater til den nyeste firmware' på HEXA's panel.
- Du kan også opdatere firmwaren via Beam Studio
Download firmwaren fra det officielle websted. Klik derefter på 'Maskine → Opdater Firmware'. Derefter skal du opdatere maskinens firmware til den valgte version ved at vælge firmwarefilen på computeren.

2. Download denne konfigurationsfil: HEXA_Preset

Bemærk: Den konfigurationsfil, vi har leveret, indeholder GCode og Baud rate-indstillingers. Hvis du ikke bruger konfigurationsfilen, skal du indstille det separat i "Enhedsindstillinger". (Se venligst denne artikel for detaljer)

3. Download og installer driveren.

Se denne artikel for vejledning om driverinstallation: LightBurn Bridge Cable - Driverinstallation

LightBurn-indstillinger

For at downloade LightBurn, klik her.

1. Åbn LightBurn og klik på "Enheder" i Laser fanen.

2. Klik på "Importer" for at importere filen HEXA_Preset du har downloadet.

3. Følgende enhedsoplysninger vil blive vist, når filen er blevet importeret med succes.

Forbind din computer til maskinen med LightBurn Bridge-kablet.

1. Sæt LightBurn-kablet i USB-porten på siden af maskinen.

（USB-ikonet vil blive vist i øverste højre hjørne af maskinens panel for at indikere, at der er oprettet en vellykket forbindelse.)

2. Indsæt den anden ende af LightBurn Bridge-kablet i computeren.

3. Vælg det korrekte USB-portnavn. Valg af den forkerte port vil resultere i en mislykket forbindelse. Du skal muligvis prøve forskellige porte. Hvis forbindelsen lykkes, vil følgende oplysninger blive vist under fanen Konsol.

Homing-test

Hvis computeren er forbundet korrekt til maskinen, vil maskinen automatisk starte homing. Hvis ikke, klik på home-knappen for at afgøre, om homing-funktionen virker.

Start betjening

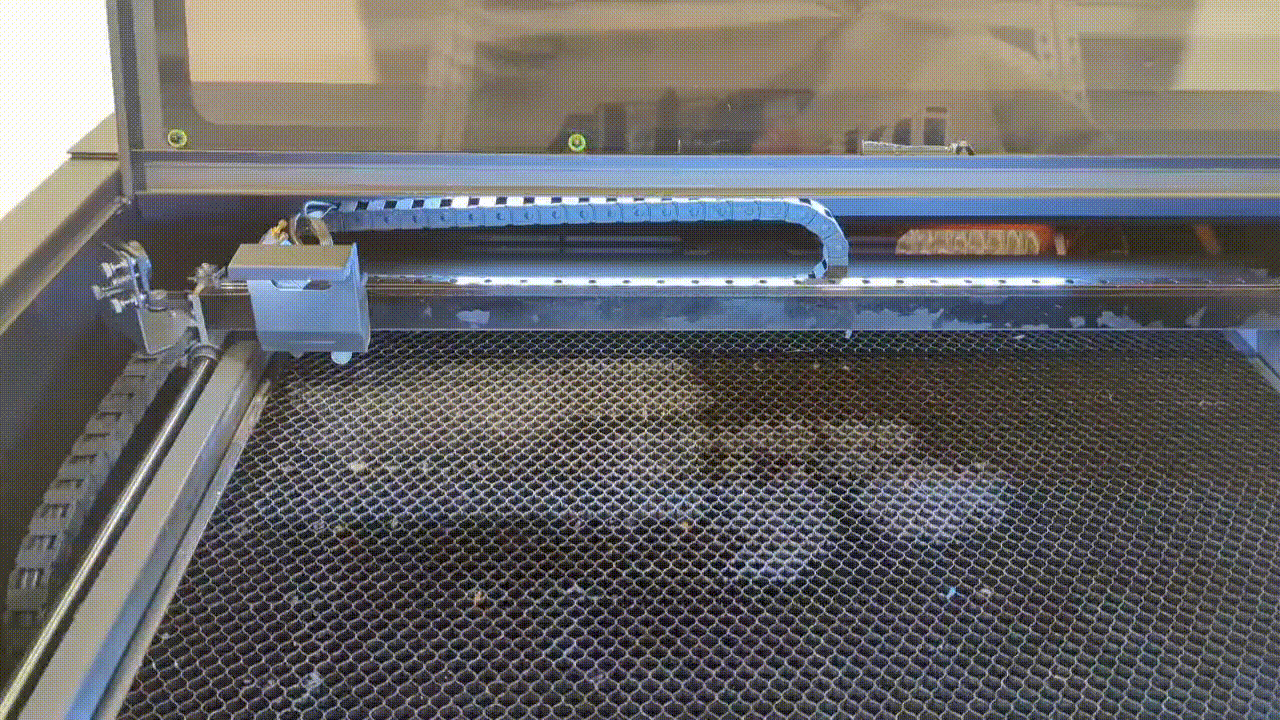

1. Placer materialeet inde i maskinen

2. Fokusering

- Klik på "Stop" knappen i "Laser" panel for at frigøre motoren.

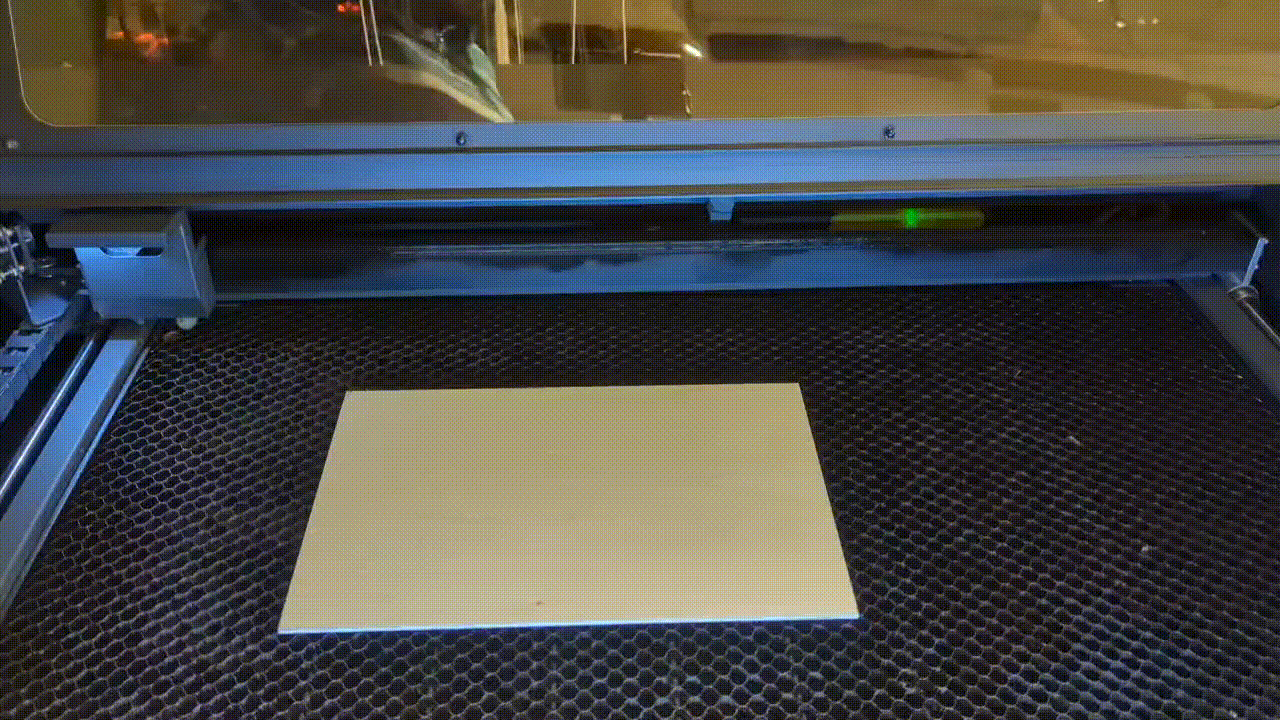

- Flyt laserhovedet over materialeet.

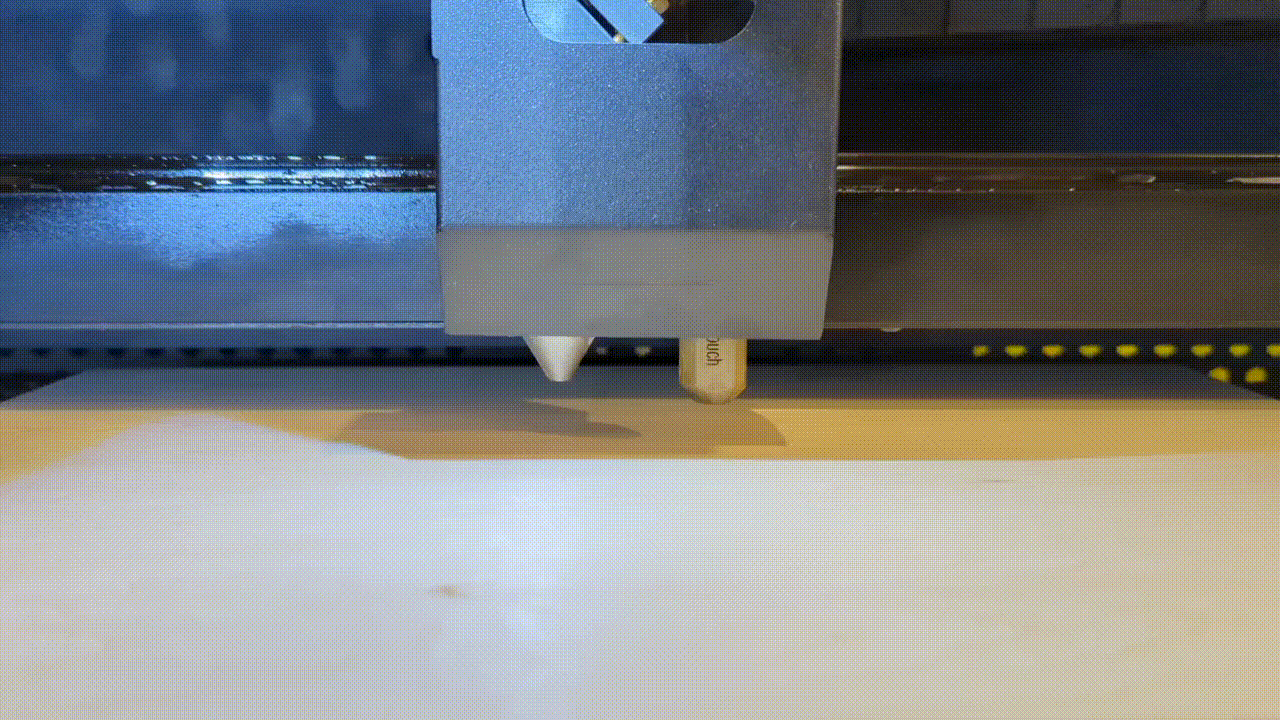

- Tryk to gange på "AF"-knappen for at starte autofokus.

(Sørg for, at fokusafstanden er korrekt indstillet før hver graverings-/skæreoperation.)

Bemærk: Sørg for, at maskinen automatisk frigiver motoren inden for 3 minutter efter LightBurn-styring. Hvis motoren er låst i længere tid, kan det beskadige maskinen. (Klik på "Stop" knappen i "Laser" panelet for at frigøre motoren)

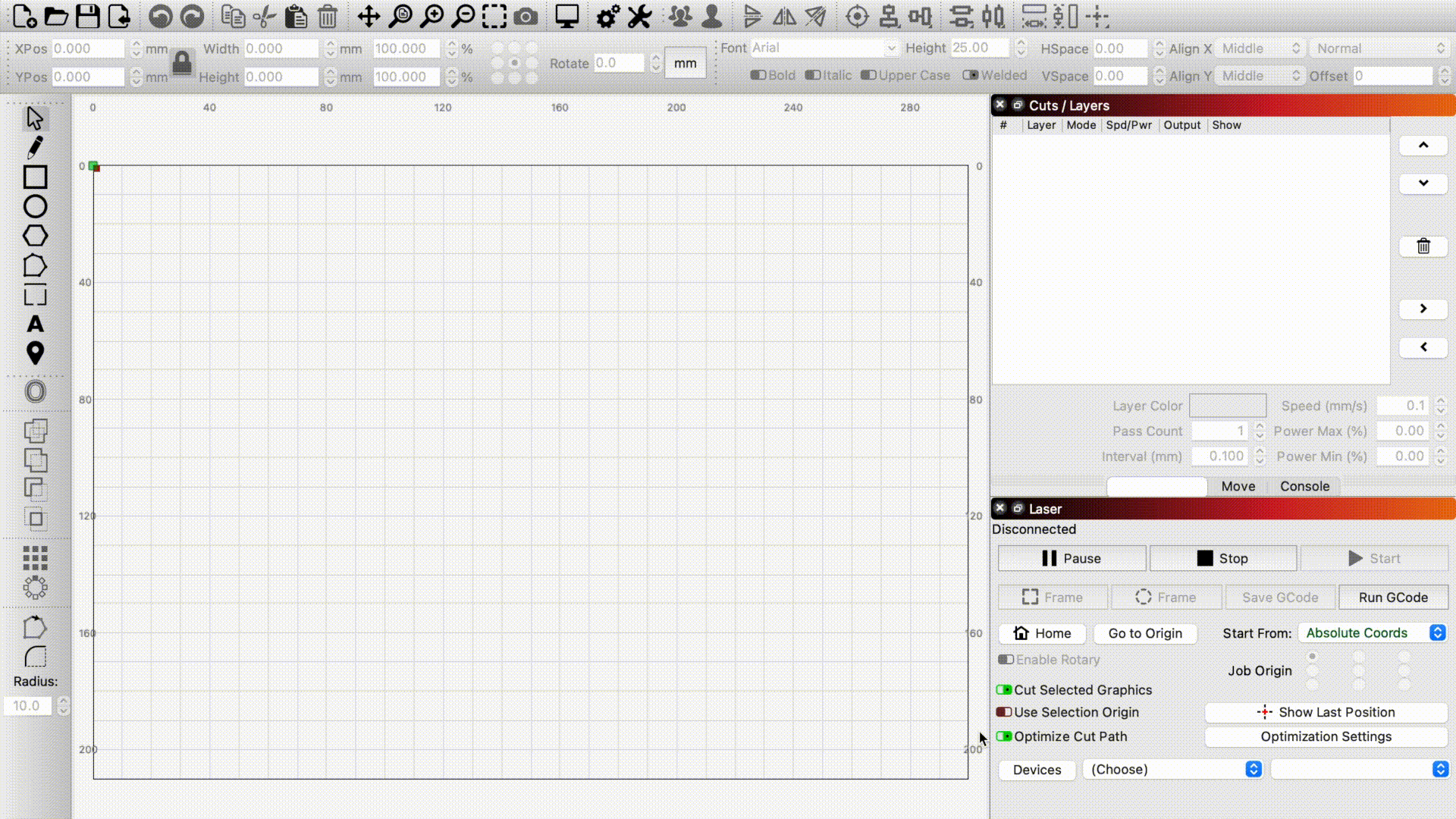

3. Importer en fil til LightBurn

Klik på ikonet ovenfor for at importere filen, eller træk og slip filen direkte ind i arbejdsområdet.4. Indstil parametrene Klik på et

mønster

eller lag, og indstil parametrene i nederste højre hjørne af Cuts/Layers 5. Aktivér " Overscanning fanen.

"-effektenHvis laget er indstillet til"Fill, Fill + line, Image eller Offset Fill"

- Hvis laget er indstillet til "Fyld, Fyld + linje, Billede eller Offset fyld" tilstand, anbefaler vi at aktivere "Hvis laget er indstillet til" funktion.

- Dobbeltklik på et lag for at åbne "Skæreindstillinger". Aktivér overscanning-effekten og indtast procentdelen.

Bemærk:

• Parameterindstillingerne varierer for hver hastighed og materialee. Se venligst "Anbefalede indstillinger for materialeeparametre" i bunden af denne artikel.
• Hvis du har flyttet laserhovedet efter at have mistet motorforbindelsen, skal du huske at trykke på "Home"

for at nulstille positionen, før du sender jobbet. Ellers er der risiko for kollision.

Vælg 6. Indstil startpositionen "Absolutte koordinater" i rullemenuen i Laser fanen.

"Start fra" Bemærk: Brugen af "Absolutte koordinater" er meget lig Beam Studio, så vi anbefaler det kraftigt til brugere med

erfaring med Beam Studio.

Hovedredigeringsvinduet, du ser, repræsenterer din maskines arbejdsområde. Alt, hvad du placerer i dette område, vil blive skåret på det tilsvarende sted på din maskine.

7. Klik på "Home" i laserpanelet.

Hvis du har flyttet laserhovedet efter at have mistet motorforbindelsen, skal du huske at trykke på "Home"

8. Vælg det mønster, du vil forhåndsvise, og klik på "Ramme" for at se, om mønsteret vil blive graveret i den forventede position.

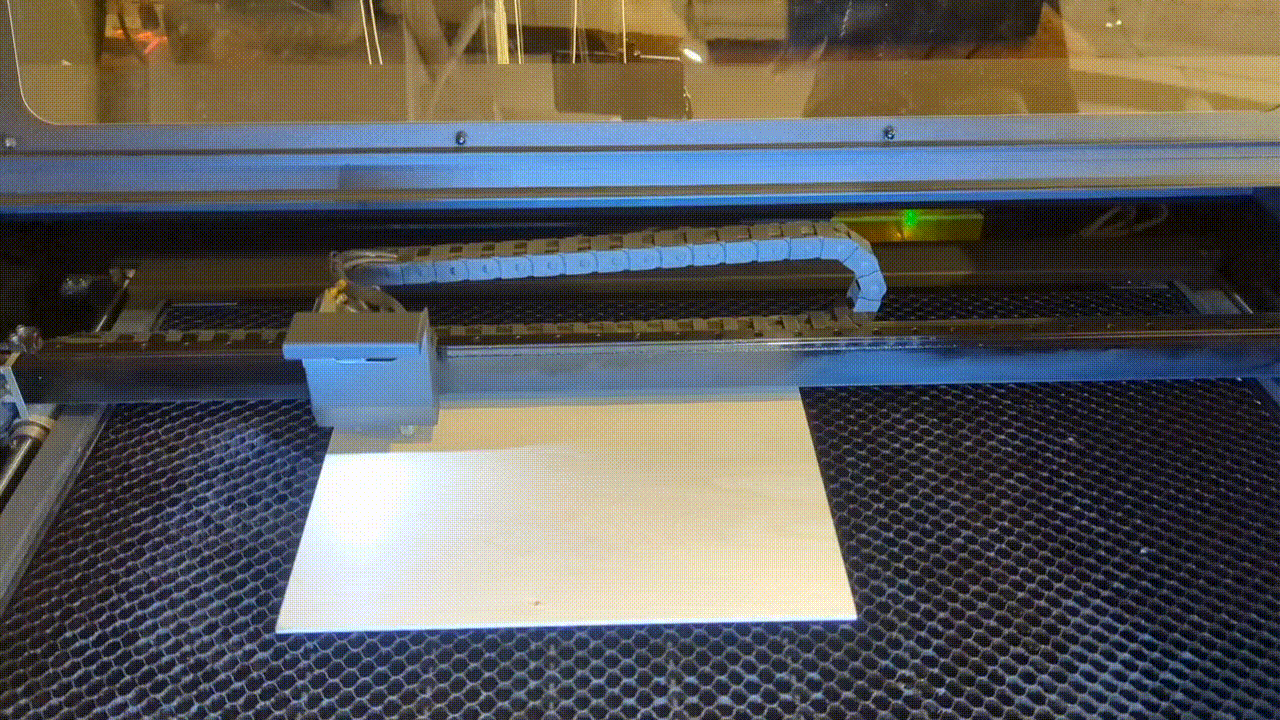

9. Luk lågen

10. Klik på Hjem og send jobbet

Vælg billedet og klik på "Start" i Laser fanen for at sende jobbet.

Bemærk: Hvis du fjerner kablet, mens projektet kører, vil det stoppe processen. Sørg for, at kablet er sikkert tilsluttet under jobafviklingen.

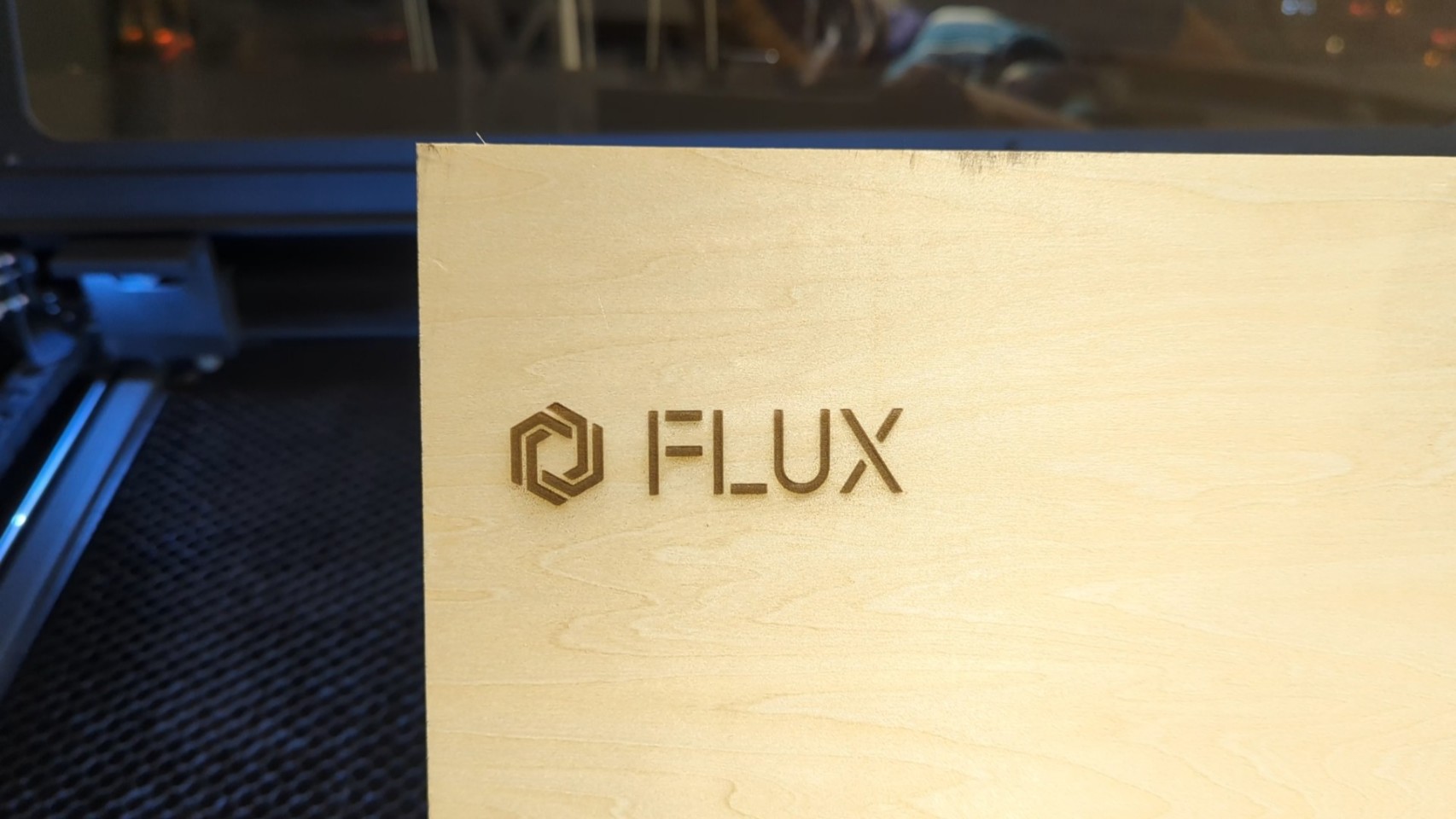

11. Graveringsresultater

Bemærk: Hvis graveringsresultatet er sløret, utydeligt eller svagt i farven, bør du kontrollere, om laserhovedet er fokuseret korrekt.

____________________________________________________________________________________

Ud over Absolutte Koordinater er der andre muligheder for at fortælle LightBurn, hvordan mønsteret skal placeres inden for maskinens arbejdsområde.

Nuværende position

Jobbet skærer/graverer ud fra laserhovedets aktuelle position.

Joborigin

Indstilling "Jobets udgangspunkt" vil fortælle LightBurn, hvordan jobbet skal placeres i forhold til laseren.

(Den grønne indikator for "Jobets udgangspunkt", der vises i hovedredigeringsvinduet, vil flytte sig, når du ændrer dine indstillinger.)

____________________________________________________________________________________

Anbefalede indstillinger for materialeeparametre

HEXA

____________________________________________________________________________________

Roterende gravering

Se venligst følgende artikel i henhold til rotationsmodulets version.

LightBurn Bridge Cable - HEXA Rotary Module 1.0

LightBurn Bridge Cable - HEXA Rotary Module 2.0
