Beschreibung
Dieser Artikel erläutert, wie Sie den optischen Weg justieren können.
Wenn Sie unsicher sind, ob Ihr optischer Weg justiert werden muss, überprüfen Sie ihn bitte zunächst mithilfe des folgenden Links. Überprüfung des optischen Wegs
Hinweis:
Einige der in diesem Artikel verwendeten Fotos zeigen HEXA, aber der Mechanismus für Beambox 2 ist identisch.
Anzeichen für einen falsch justierten optischen Weg
- Mit den Standardeinstellungen für Leistung und Geschwindigkeit in Beam Studio kann das Material nicht durchgeschnitten werden.
- Schlechte Gravierergebnisse, bei denen die Gravurmuster in bestimmten Bereichen heller oder tiefer sind als in anderen oder in eine bestimmte Richtung heller oder tiefer werden.
- Der Schnittbereich auf dem Material ist nach dem Schneiden nicht senkrecht.
|
Schritt 1

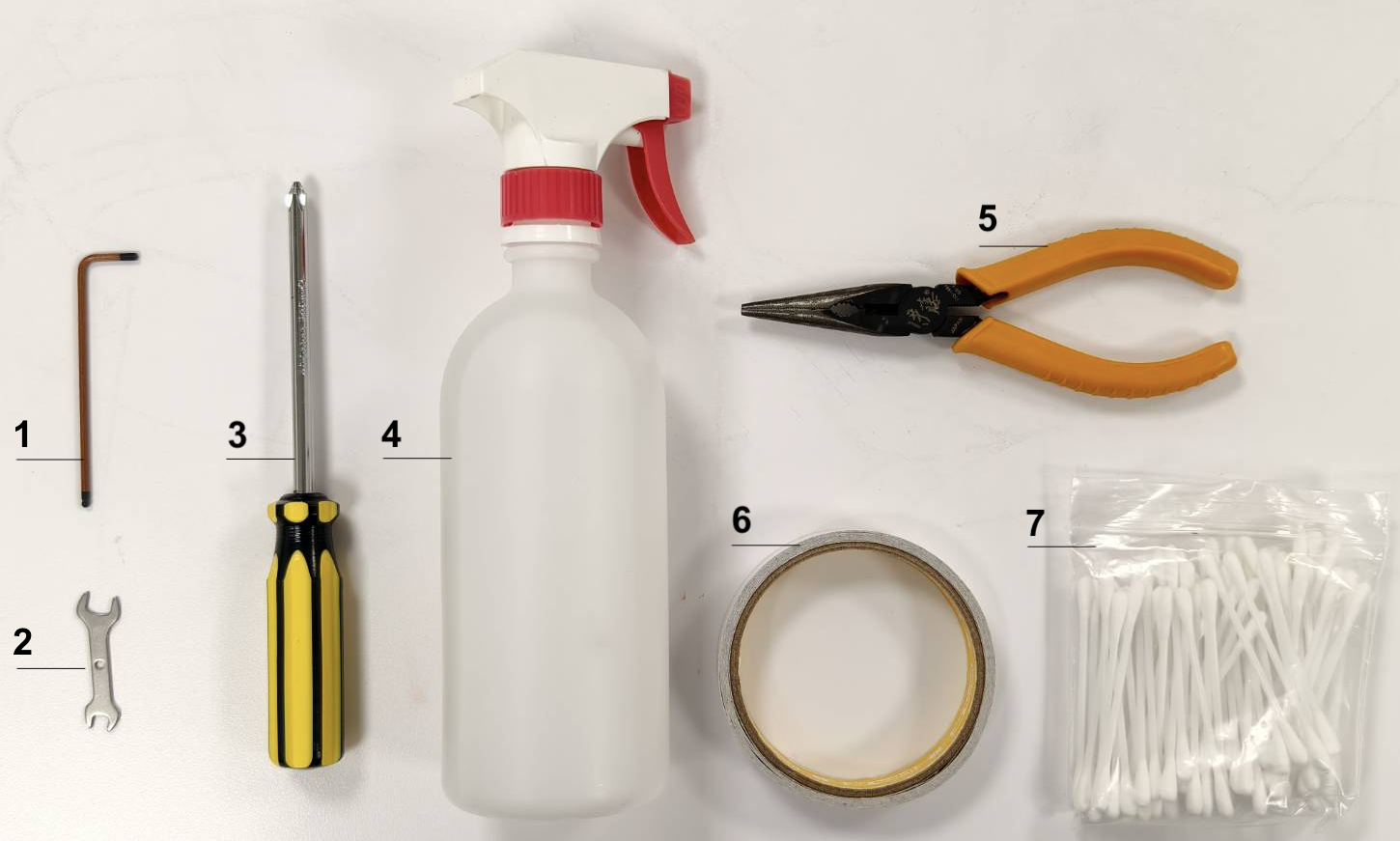

Bitte bereiten Sie folgende Werkzeuge vor:
- 2,5 mm Inbusschlüssel
- Doppelmaulschlüssel
- Kreuzschlitzschraubendreher
- Desinfektionsspray / Alkoholspray
- Zange
- Doppelseitiges Klebeband
- Wattestäbchen
|
Schritt 2
Bitte machen Sie sich mit der sicheren Erzeugung eines Laserpulses vertraut.
A. Schalten Sie das Gerät ein.
B. Schließen Sie den Deckel.
C. Aktivieren Sie den Wartungsmodus und warten Sie, bis der Referenzlauf abgeschlossen ist.
(Stellen Sie sicher, dass die Symbole für Tür, Rückabdeckung und Boden geschlossen angezeigt werden, andernfalls können Sie keinen Laserpuls auslösen.)
D. Lokalisieren Sie die Pulstaste.
E. Ein Tastendruck = ein Puls, zwei Tastendrücke = zwei Pulse, usw.
⚠︎ Lösen Sie Laserpulse ausschließlich bei geschlossener Türabdeckung und Rückabdeckung aus.
|
|
 |
Schritt 3

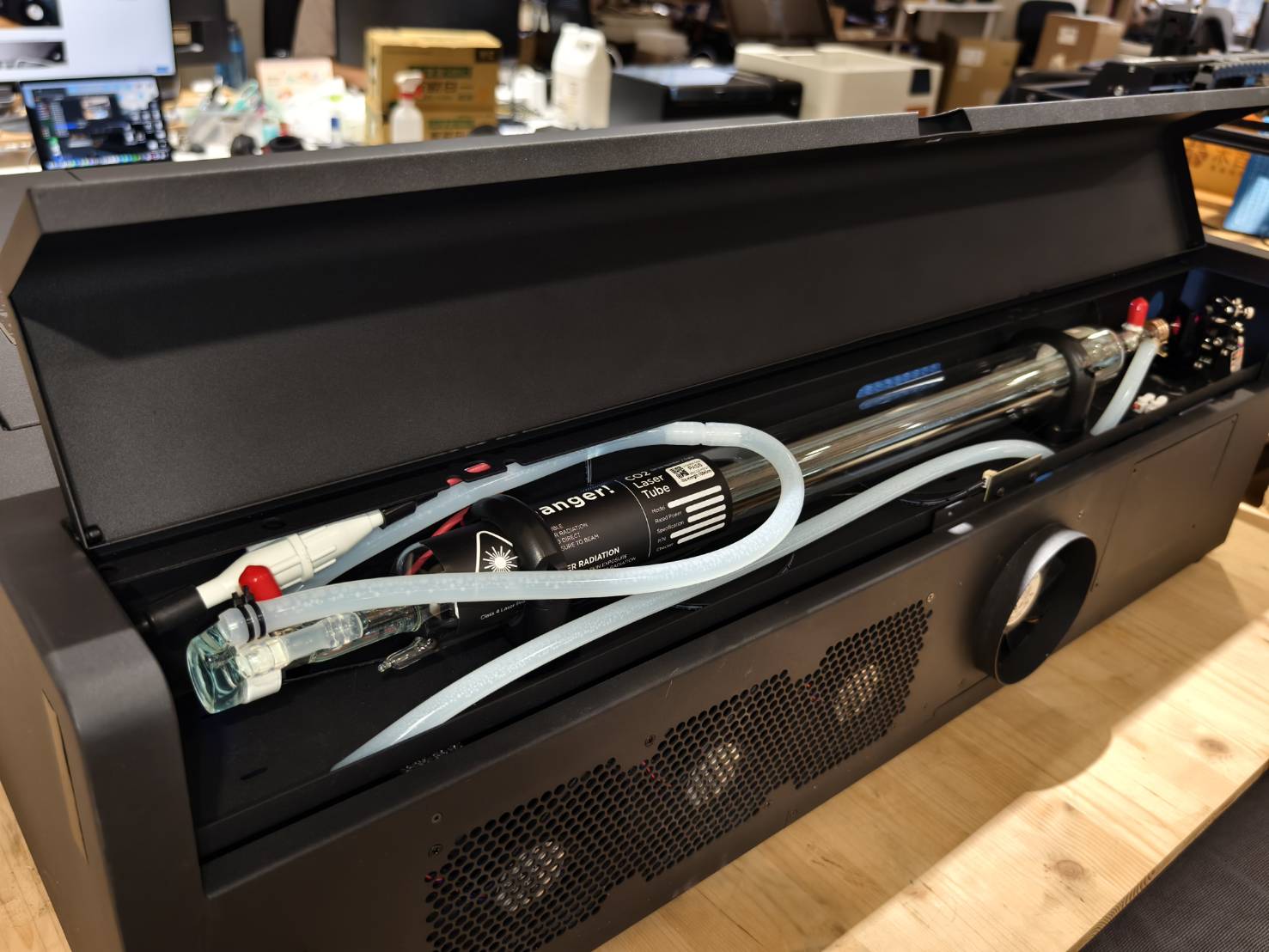

Lösen Sie mit einem Schraubendreher die Schrauben an der Geräterückseite. Anschließend kann die Rückabdeckung geöffnet werden.
Schritt 4
Bitte machen Sie sich mit folgenden Positionen vertraut:

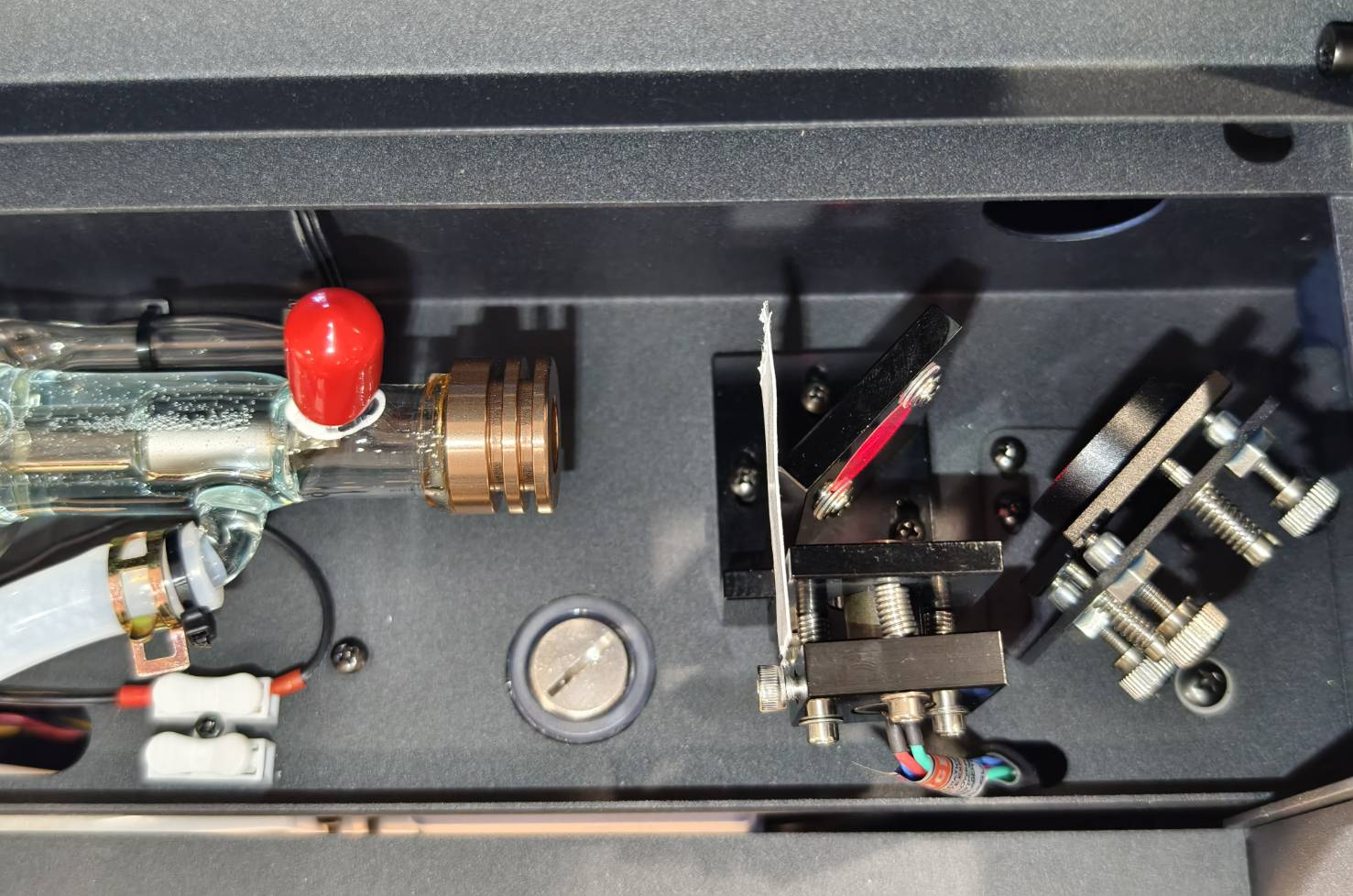

- Erster Umlenkspiegel & roter Laseremitter
- Zweiter Umlenkspiegel
- Dritter Umlenkspiegel
- 7 Positionen der Arbeitsfläche, die der Laserkopf während der Überprüfung anfährt.
Schritt 5
Bitte reinigen Sie alle Spiegel und Linsen gemäß den Anweisungen im nachfolgenden Link.
Reinigung von Spiegeln und Linsen
Schritt 6
Überprüfen Sie den Laserpunkt auf dem ersten Spiegel.
Dieser Schritt überprüft den Zustand der Laserröhre und der Maschine.
Übersicht der Schritte:
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
-
Das Ergebnis ist schlecht oder es sind keine Markierungen vorhanden >> Kontaktieren Sie den Kundenservice
-
Mögliche Ursache:
- Die Laserröhre ist defekt und muss ausgetauscht werden.
- Das Lasernetzteil ist defekt und muss ausgetauscht werden.
|
Schritt 7
Überprüfen Sie, ob der rote Laserpunkt und die Brennmarkierung übereinstimmen.
In diesem Schritt wird geprüft, ob die Strahlengänge des roten Lasers und des eigentlichen CO2-Lasers übereinstimmen und korrekt ausgerichtet sind.
Falls sie nicht ausgerichtet sind, justieren Sie den Rotlichtemitter mit einem 2,5-mm-Inbusschlüssel.
- Öffnen Sie die Tür.

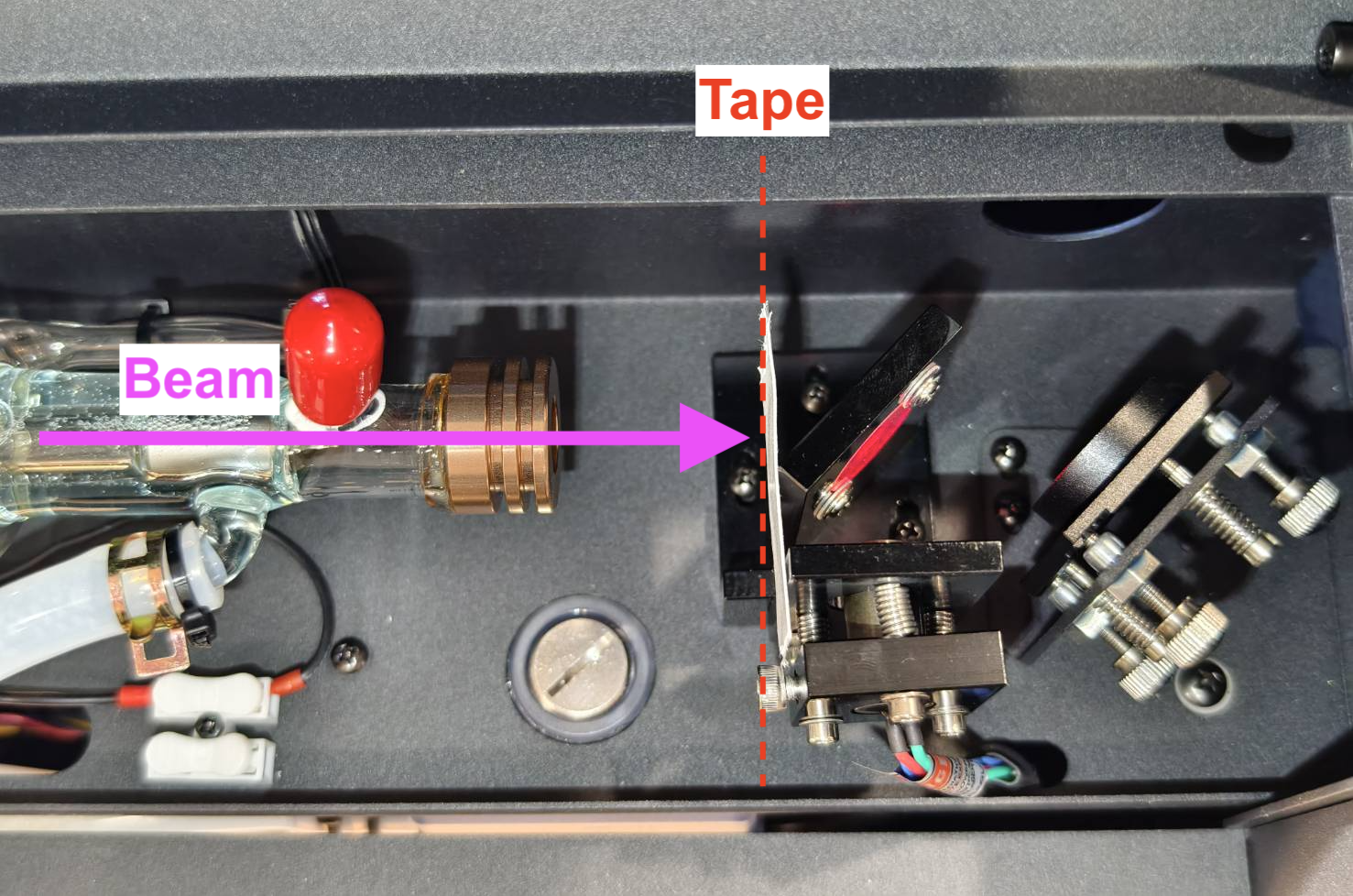

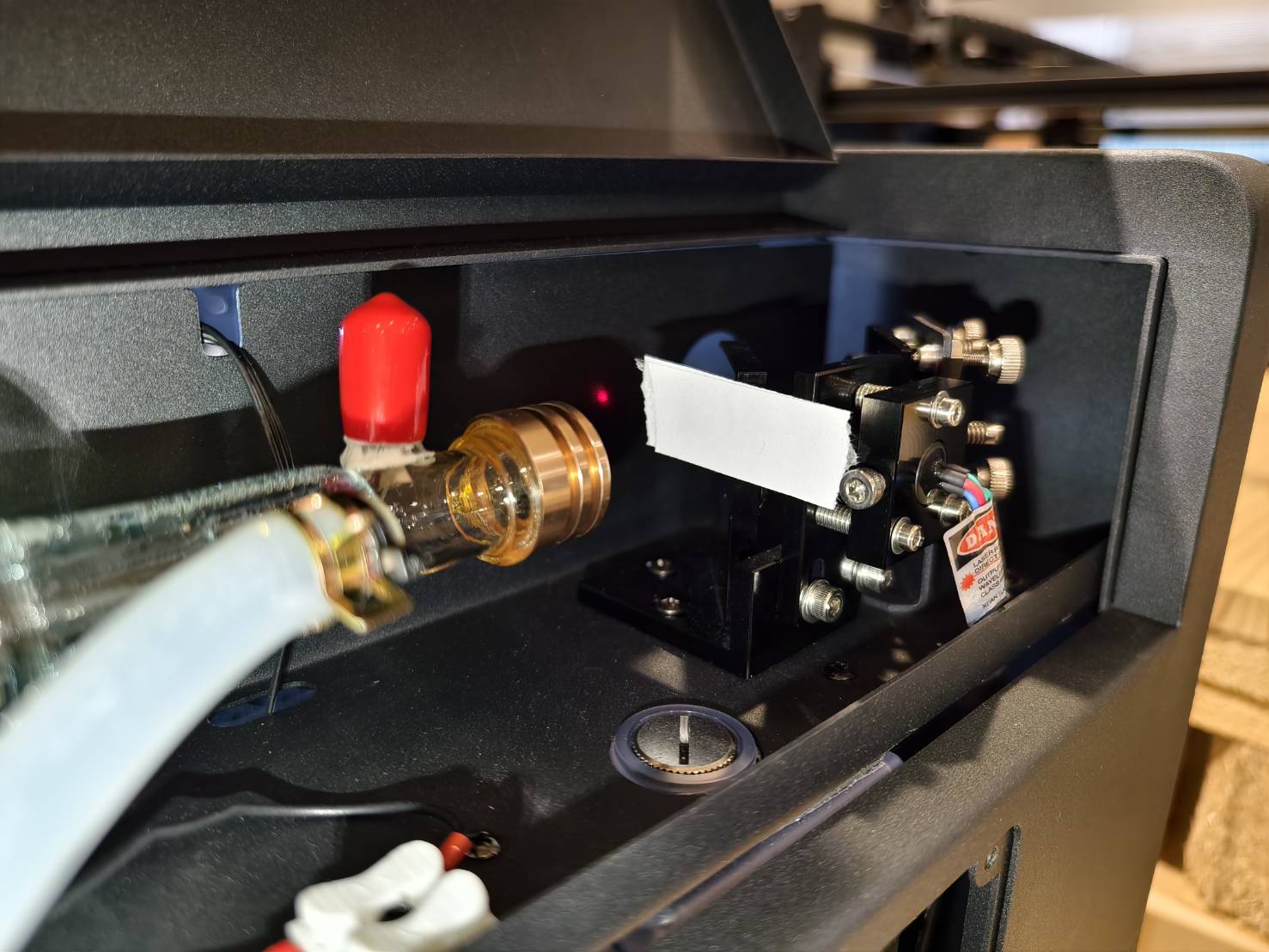

- Bringen Sie ein zweischichtiges, doppelseitiges Klebeband am Eingang des dritten Spiegels an.
- Aktivieren Sie den Steuermodus und lösen Sie den Motor.
- Fahren Sie den Laserkopf in die untere rechte Ecke.
- Vergewissern Sie sich, dass der rote Laser eingeschaltet ist.
- Schließen Sie die Tür.
- Führen Sie 3 Impulse aus.
- Überprüfen Sie, ob der rote Laserpunkt und die Brennmarkierung übereinstimmen.
- Justieren Sie den roten Laser bei Bedarf.
|
Gutes Beispiel - Übereinstimmend
|
Schlechtes Beispiel - Nicht übereinstimmend
|
 |
|
| Schrauben und Strahlengang des roten Lichtemitters |
|
|
Schritt 8
In diesem Schritt wird geprüft, ob der Strahlengang vom 1. zum 2. Spiegel korrekt ausgerichtet ist.
|
Übersicht der Schritte:
|
|
Durchführung:
- Entfernen Sie das Klebeband und bringen Sie ein neues zweischichtiges, doppelseitiges Klebeband auf dem 2. Spiegel an.
- Fahren Sie den Laserkopf in die obere Linke Ecke.
- Schließen Sie die Tür und führen Sie 3 Impulse aus.
- Prüfen Sie visuell, ob der rote Laserpunkt und die Brennmarkierung übereinstimmen.
|
|
|
Gutes Beispiel - Übereinstimmend
|
|
Schlechtes Beispiel - Nicht übereinstimmend
|
|
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
Schritt 8.1
In diesem Schritt lernen Sie, wie Sie den Strahlengang vom ersten zum zweiten Spiegel ausrichten, indem Sie die Schrauben am ersten Spiegel justieren.
- Am ersten Spiegel befinden sich drei Schrauben. Durch Drehen im oder gegen den Uhrzeigersinn ändert sich der Strahlengang, das heißt die Position des roten Laserpunkts verändert sich.

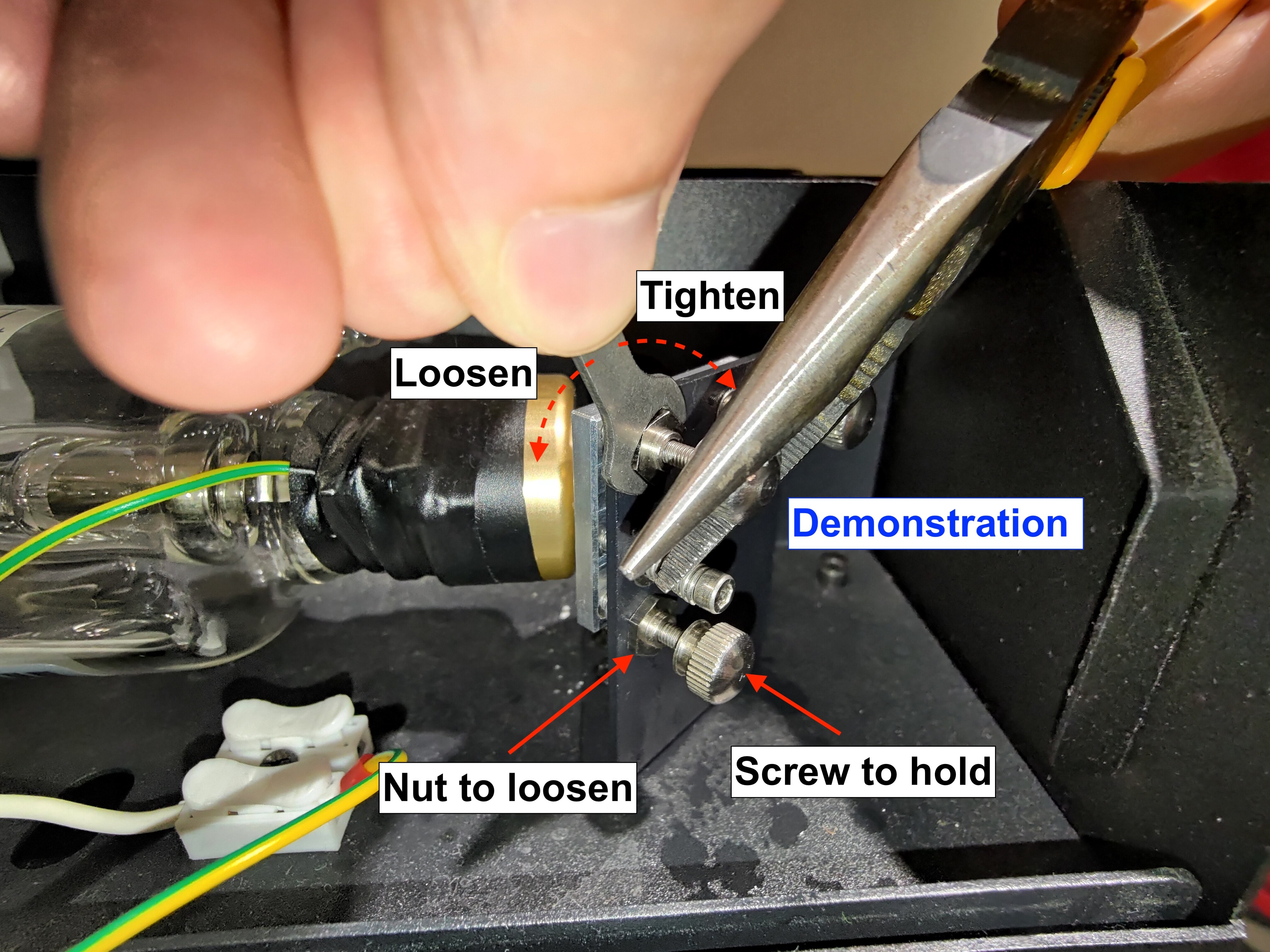

- Bitte beachten Sie die korrekte Vorgehensweise zum Lösen der Mutter:

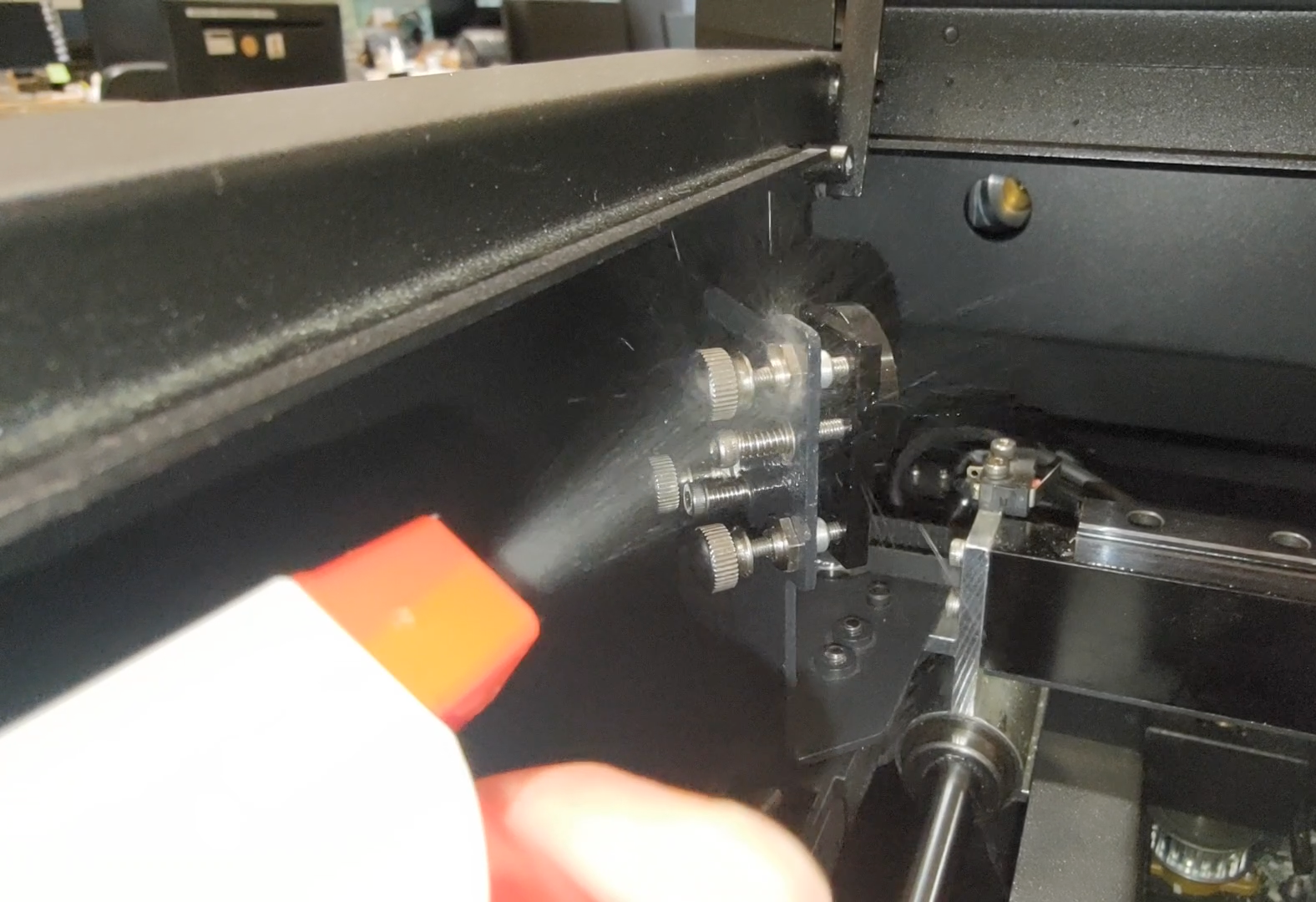

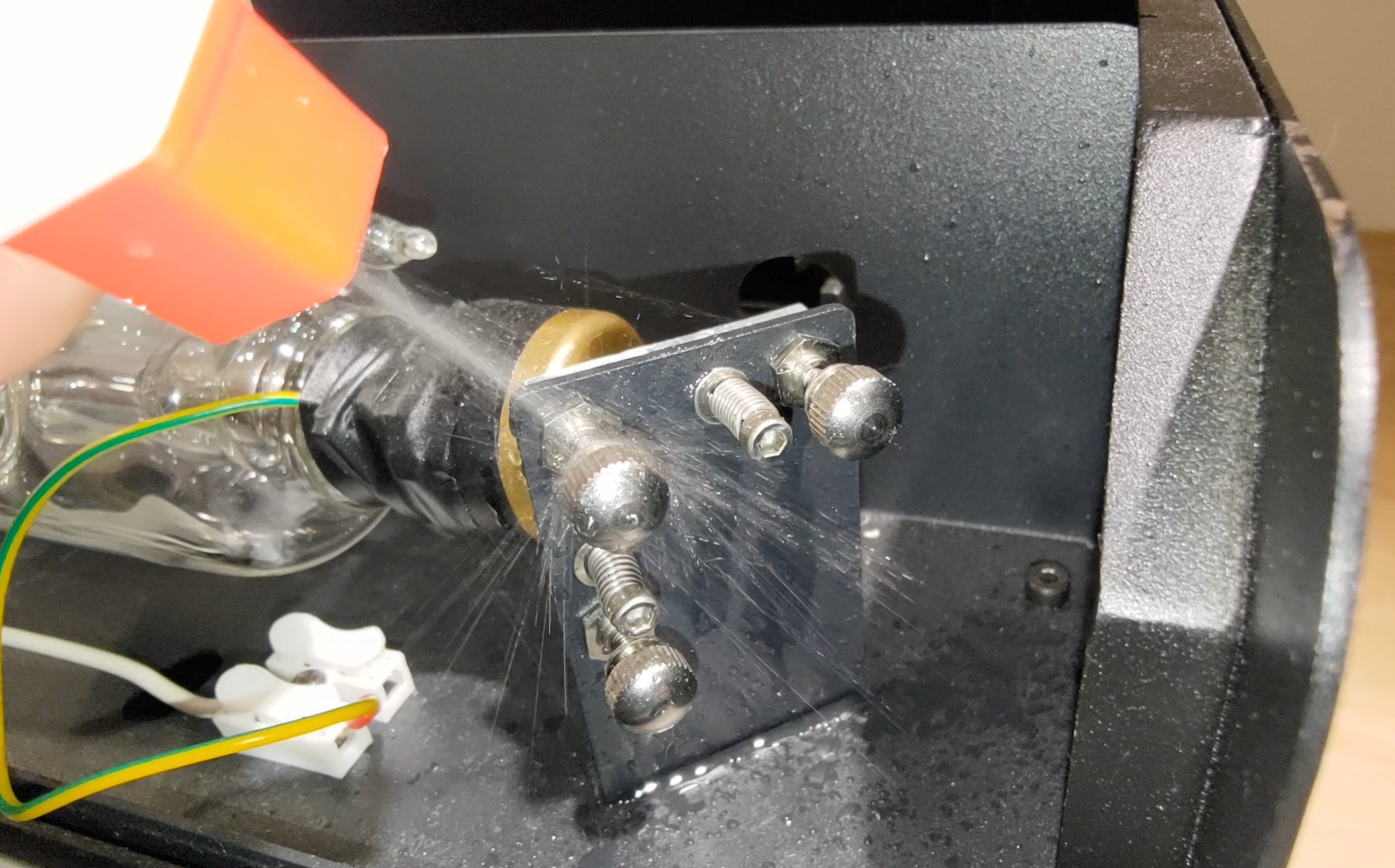

Sprühen Sie zunächst Alkohol auf die Muttern, um das Gel oder den Klebstoff aufzulösen, und warten Sie einige Sekunden.
- Halten Sie anschließend die Schraube mit einer Zange fest und lösen Sie die Mutter mit dem Doppelmaulschlüssel, indem Sie sie gegen den Uhrzeigersinn drehen.
-
Demonstration
(Bitte beachten Sie, dass die Schrauben im Video vor der Aufnahme bereits gelöst wurden.)
|
- Ermitteln Sie die Position Ihres roten Laserpunkts, identifizieren Sie die entsprechende Schraube und deren Drehrichtung.
Bitte betrachten Sie das folgende Bild und finden Sie die Nummer, die der Position Ihres roten Laserpunkts am ähnlichsten ist:
-
Für #1:
Der rote Laserpunkt muss nach unten rechts bewegt werden, um sich mit dem ersten Punkt zu überlagern
Die obere Linke Schraube muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das nachfolgende Foto.
Für #2:
Der rote Laserpunkt muss gerade nach unten geführt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten Links muss gegen den Uhrzeigersinn gedreht werden. Bitte beachten Sie das nachfolgende Foto.
Für #3:
Der rote Laserpunkt muss zuerst nach unten und dann nach Links geführt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten Links muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen.
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden, um den Punkt nach Links zu bewegen.
Bitte beachten Sie das nachfolgende Foto.
Für #4:
Der rote Laserpunkt muss nach rechts geführt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden. Bitte beachten Sie das nachfolgende Foto.
Für #5:
Der rote Laserpunkt muss nach Links geführt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das nachfolgende Foto.
Für #6:
Der rote Laserpunkt muss zuerst nach rechts und dann nach oben geführt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen.
Die Schraube unten Links muss im Uhrzeigersinn gedreht werden, um den Punkt nach oben zu bewegen.
Bitte beachten Sie das nachfolgende Foto.
Für #7:
Der rote Laserpunkt muss gerade nach oben wandern, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten Links muss im Uhrzeigersinn gedreht werden.. Bitte beachten Sie das nachfolgende Foto.
Für #8:
Der rote Laserpunkt muss nach oben Links wandern, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben Links muss gegen den Uhrzeigersinn gedreht werden.. Bitte beachten Sie das nachfolgende Foto.
|
- Bitte ziehen Sie die Mutter nach der Einstellung der Schraube fest, indem Sie sie drehen. im Uhrzeigersinn.
|
Schritt 9
Dieser Schritt überprüft, ob der Strahlengang vom 2. zum 3. Spiegel korrekt ausgerichtet ist.
|
Übersicht der Schritte:
|
|
Durchführung:
- Entfernen Sie das Klebeband und bringen Sie ein neues zweischichtiges, doppelseitiges Klebeband am Eingang des dritten Spiegels an.
- Bewegen Sie den Laserkopf zur mittleren Linken Position.
- Schließen Sie die Tür und führen Sie 3 Impulse aus.
- Prüfen Sie visuell, ob der rote Laserpunkt und die Brennmarkierung übereinstimmen.
|
|
|
Gutes Beispiel - Übereinstimmend
|
|
Schlechtes Beispiel - Nicht übereinstimmend
|
|
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
Schritt 9.1
In diesem Schritt lernen Sie, wie Sie den Strahlengang vom 2. zum 3. Spiegel ausrichten, indem Sie die Schrauben am 2. Spiegel justieren.
-
Ermitteln Sie die Position Ihres roten Laserpunkts, identifizieren Sie die entsprechende Schraube und deren Drehrichtung.
Bitte betrachten Sie das untenstehende Foto und finden Sie die Nummer, die der Position Ihres roten Laserpunkts am ähnlichsten ist.
-
Für #1:
Der rote Laserpunkt muss nach unten rechts bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten rechts muss gegen den Uhrzeigersinn gedreht werden..
Bitte beachten Sie das nachfolgende Foto.
Für #2:
Der rote Laserpunkt muss gerade nach unten bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das nachfolgende Foto.
Für #3:
Der rote Laserpunkt muss zuerst nach unten und dann nach Links geführt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen.
Die untere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach Links zu bewegen..
Bitte beachten Sie das nachfolgende Foto.
Für #4:
Der rote Laserpunkt muss nach rechts geführt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten Links muss im Uhrzeigersinn gedreht werden.. Bitte beachten Sie das nachfolgende Foto.
Für #5:
Der rote Laserpunkt muss nach Links bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten Links muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie das nachfolgende Foto.
Für #6:
Der rote Laserpunkt Punkt muss zuerst nach rechts und dann nach oben bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die untere Linke Schraube muss im Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen.
Die obere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach oben zu bewegen.
Bitte beachten Sie das nachfolgende Foto.
Für #7:
Der rote Laserpunkt muss gerade nach oben wandern, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden. Bitte beachten Sie das nachfolgende Foto.
Für #8:
Der rote Laserpunkt muss nach oben Links wandern, um sich mit dem ersten Punkt zu überlagern.
Die untere rechte Schraube muss im Uhrzeigersinn gedreht werden.. Bitte beachten Sie das nachfolgende Foto.
-

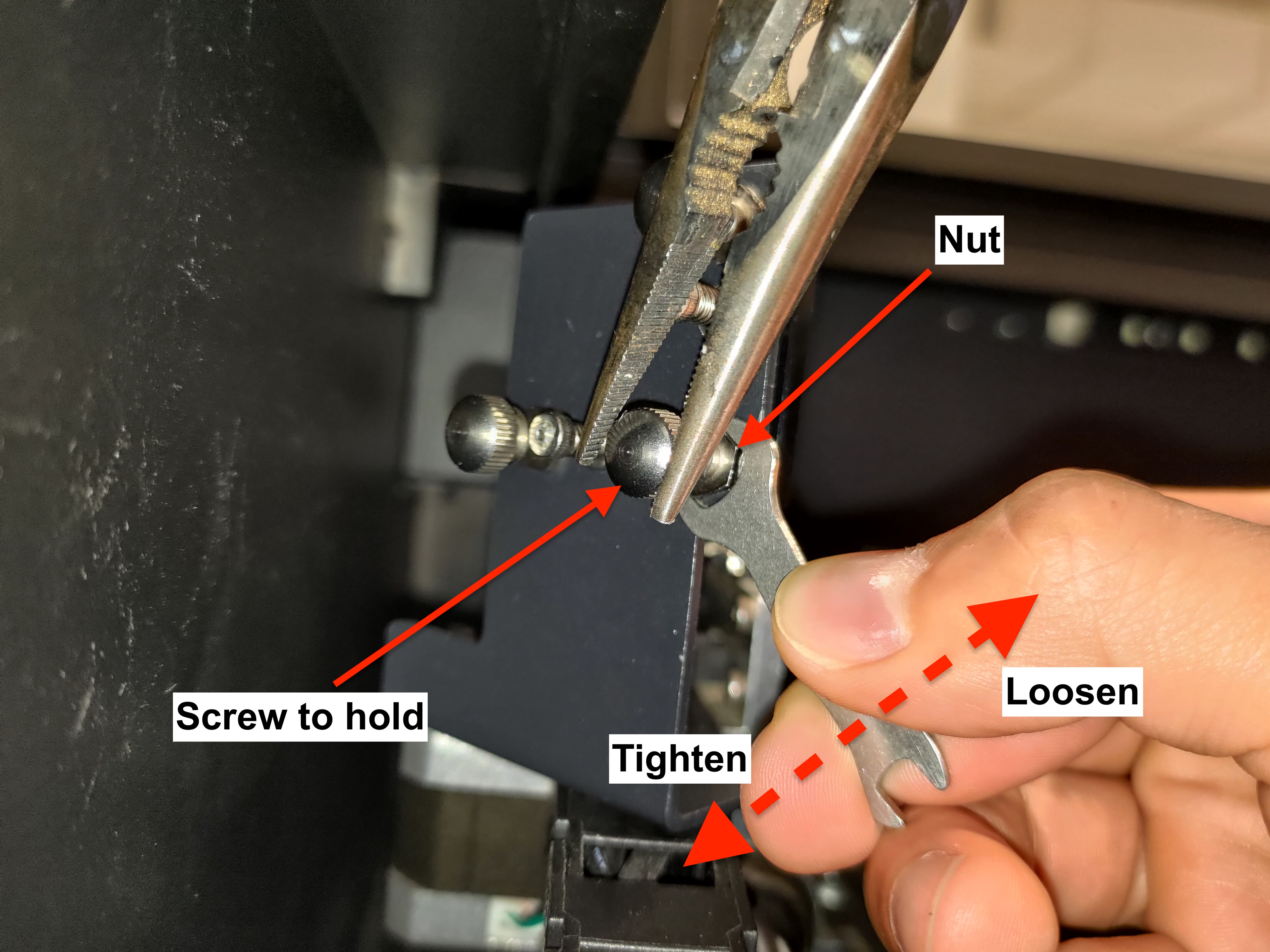

Bitte ziehen Sie die Mutter nach dem Einstellen der Schraube durch Drehen fest. im Uhrzeigersinn.
|
Schritt 10
In diesem Schritt lernen Sie, die vertikale Eintrittsposition des Strahls am Eingang des dritten Spiegels mit einem OPA-Werkzeug zu überprüfen.
-
Bitte verwenden Sie den Link um die Datei herunterzuladen und verwenden Sie eine 3 mm starke transparente Acrylplatte zum Gravieren und Schneiden.
- Der Kreis des Werkzeugs passt wie auf dem untenstehenden Foto zum Eingang.
|
-
Wenn Ihre Maschine keinen Bereich des Arbeitstisches durchschneiden kann, müssen Sie ein provisorisches Hilfsmittel anfertigen.
Verwenden Sie ein Stück transparentes Klebeband und falten Sie es so, dass die klebrige Seite nach innen zeigt.
Zeichnen Sie zwei Linien wie in den untenstehenden Abbildungen gezeigt.

- Der Schnittpunkt der Linien auf dem Klebeband markiert die Mitte der runden Öffnung.
(Es wird empfohlen, zwei Markierungen wie die roten Punkte in der Abbildung unten zu setzen, um die Linien auf dem Klebeband auszurichten.)
|
- Sobald Sie das Hilfsmittel haben, bewegen Sie den Laserkopf in die Mitte.
- Überprüfen Sie die vertikale Linie mit dem Hilfsmittel.
Richten Sie den Kreis oder die Punkte des Hilfsmittels an der Öffnung aus und überprüfen Sie die Position des roten Laserpunkts.
Acryl
|
|
|
|
Positives Beispiel
|
Negatives Beispiel
|
|
|
|
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
Schritt 10.1
Wenn der vertikale Strahlverlauf nicht mittig zum Hilfsmittel ist, können Sie den Laserkopf justieren, um dies zu korrigieren.
-
Lösen Sie diese 4 Schrauben vorsichtig, ohne sie zu entfernen oder zu stark zu lockern.
-
Nach dem Lösen der Schrauben kann der Kopf nun hinein- oder herausgeschoben werden.
- Herausschieben:
- Hineinschieben:
-
Nach dem Bewegen des Kopfes ziehen Sie bitte die Schrauben wieder fest.
-
Bitte führen Sie die Kamerakalibrierung in Beam Studio durch.
(Dies kann als letzter Schritt durchgeführt werden, nachdem die gesamte Justierung des optischen Weges abgeschlossen ist.)
|
Schritt 11
Nach der vertikalen Überprüfung werden wir die horizontale Position am Eingang des dritten Spiegels überprüfen.
- Bewegen Sie den Laserkopf in die Mitte.
- Überprüfen Sie die horizontale Linie mit dem Werkzeug.
Richten Sie den Kreis oder die Punkte des Hilfsmittels an der Öffnung aus und überprüfen Sie die Position des roten Laserpunkts.
Acryl
|
|
|
|
Gut - Zentriert
|
Akzeptabel - Oberhalb
|
Schlecht - Unterhalb
|
|
|
|
|
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
-
Schlechtes Ergebnis >> Kontaktieren Sie den Kundenservice
-
Mögliche Ursache:
- Der Winkel des Laserstrahls weicht zu stark ab und muss korrigiert oder der Laser ersetzt werden.
|
Schritt 12
Wir überprüfen nun den Weg vom dritten Spiegel bis zur Düsenspitze, der den vertikalen Strahlengang (Z-Achse) in der Mitte des Bettes anzeigt.
- Bewegen Sie den Laserkopf in die Mitte des Bettes und legen Sie ein Stück Papier unter die Düsenspitze.
Heben oder senken Sie das Bett, um einen Abstand von etwa 5 mm bis 10 mm zwischen dem Papier und der Düsenspitze zu erhalten.
- Überprüfen Sie, ob ein fokussierter roter Laserpunkt oder rotes Licht wie im Foto unten zu sehen ist.
| Gutes Ergebnis - Zentriert |
Schlechtes Ergebnis - Kein Punkt |
Schlechtes Ergebnis - Nicht zentriert |
 |
 |
 |
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
Schritt 12.1
Wenn kein fokussierter Punkt aus der Düse austritt oder kein Punkt sichtbar ist, ist Ihr Z-Achsen-Pfad falsch ausgerichtet und muss justiert werden. Ziel ist es, den fokussierten Punkt in die Mitte zu bewegen.
- In diesem Schritt lernen Sie, wie Sie den vertikalen Strahlengang vom 3. Spiegel zum Bett ausrichten, indem Sie die Schrauben am 3. Spiegel einstellen.

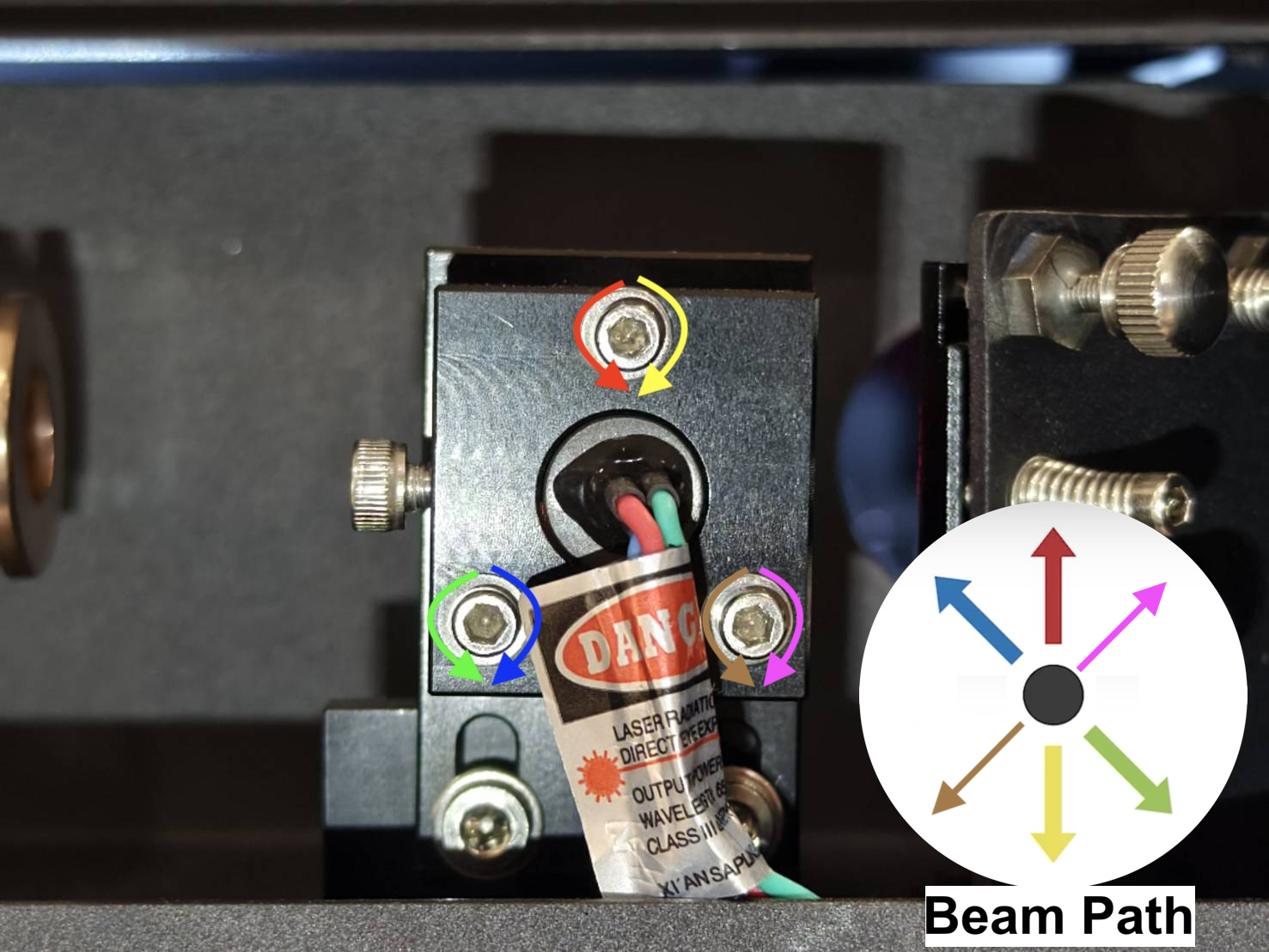

Am 3. Spiegel befinden sich drei Schrauben. Durch Drehen im oder gegen den Uhrzeigersinn ändert sich der vertikale Strahlengang, was die Position des kleinen Punktes auf dem Klebeband beeinflusst.
-
Bitte lernen Sie, wie man die Mutter korrekt löst.
Halten Sie die Schraube mit der Zange fest und lösen Sie dann die Mutter mit dem Doppelmaulschlüssel, indem Sie sie gegen den Uhrzeigersinn drehen.
|
- Wie bestimmen wir die Position des Laserpunktes?
Wenn der fokussierte Punkt fehlt, können Sie das rote Licht sehen. Der stärkere Bereich zeigt die Position Ihres Punktes an.
| Beispiel |
- Das Licht ist stärker, wie im Foto gezeigt, was darauf hindeutet, dass der Punkt unten Links positioniert sein sollte.
|
 |
- Um den Punkt in die Mitte zu bewegen, muss er nach oben und rechts verschoben werden. Es wird empfohlen, die obere rechte Schraube im Uhrzeigersinn zu drehen.
|
 |
| Demonstration |
|
|
-
Bitte ziehen Sie die Mutter nach dem Einstellen der Schraube durch Drehen fest. im Uhrzeigersinn.
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
- Die Justierung ist problemlos abgeschlossen >> Schritt 13
|
-
Egal wie ich justiere, der Punkt wird nicht angezeigt oder lässt sich nicht zentrieren >>
|
Schritt 13
Wir überprüfen nun den Strahlweg vom 3. Spiegel zur Düsenspitze in der unteren rechten Ecke des Arbeitstisches.
- Fahren Sie den Laserkopf in die untere rechte Ecke des Arbeitstisches und legen Sie ein Stück Papier unter die Düsenspitze.
Heben oder senken Sie das Bett, um einen Abstand von etwa 5 mm bis 10 mm zwischen dem Papier und der Düsenspitze zu erhalten.
- Überprüfen Sie, ob ein fokussierter roter Laserpunkt oder rotes Licht wie im Foto unten zu sehen ist.
| Gutes Ergebnis - Zentriert |
Schlechtes Ergebnis - Kein Punkt |
Schlechtes Ergebnis - Nicht zentriert |
|
|
|
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
Schritt 13.1
Wenn kein fokussierter Punkt aus der Düse austritt, ist Ihr Z-Achsen-Pfad falsch ausgerichtet und muss justiert werden.
Ziel ist es, den fokussierten Punkt in die Mitte der unteren rechten Ecke zu bewegen.
- In diesem Schritt lernen Sie, wie Sie den vertikalen Strahlengang vom 3. Spiegel zum Bett ausrichten, indem Sie die Schrauben am 3. Spiegel einstellen.
Am 3. Spiegel befinden sich drei Schrauben. Durch Drehen im oder gegen den Uhrzeigersinn ändert sich der vertikale Strahlengang, was die Position des kleinen Punktes auf dem Klebeband beeinflusst.
-
Bitte lernen Sie, wie man die Mutter korrekt löst.
Halten Sie die Schraube mit der Zange fest und lösen Sie dann die Mutter mit dem Doppelmaulschlüssel, indem Sie sie gegen den Uhrzeigersinn drehen.
|
- Wie bestimmt man die Position des Laserpunktes?
Wenn der fokussierte Punkt fehlt, sehen Sie rotes Licht. Der hellste Bereich zeigt die Position Ihres Punktes an.
| Beispiel |
- Das Licht ist stärker, wie im Foto gezeigt, und deutet darauf hin, dass der Punkt unten Links positioniert sein sollte.
|
|
- Um den Punkt in die Mitte zu bewegen, muss er nach oben und rechts verschoben werden. Es wird empfohlen, die obere rechte Schraube im Uhrzeigersinn zu drehen.
|
|
| Demonstration |
|
|
-
Bitte ziehen Sie die Mutter nach dem Einstellen der Schraube durch Drehen fest. im Uhrzeigersinn.
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
- Die Justierung ist problemlos abgeschlossen >> Schritt 14
|
-
Egal wie ich justiere, der Punkt wird nicht angezeigt oder lässt sich nicht zentrieren >>
- Zurück zu Schritt 12.1 und stellen Sie sicher, dass der Punkt in der Mitte des Arbeitstisches zentriert ist.
- Nach der Justierung gehen Sie direkt zu Schritt 14.
|
Schritt 14
Wir führen die abschließende Überprüfung mit Klebeband und Impulsen durch, um den tatsächlichen CO2-Laserweg von der Mitte des Arbeitstisches aus zu sehen.
|
Schrittübersicht - Mitte
|
-
Platzieren Sie ein einlagiges Klebeband auf die Düsenspitze, bewegen Sie den Laserkopf zur Bettmitte, schließen Sie die Tür und lösen Sie einen Impuls aus.
- Demonstration
|
-
Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt rund ist.
-
Gutes Beispiel - Zentriert und Rund:
-
Akzeptables Beispiel - Rund, aber leicht dezentriert:
-
Schlechte Beispiele - Nicht Rund:
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
Schritt 14.1
Es besteht weiterhin die Möglichkeit, dass der rote Laserpfad und der tatsächliche CO2-Laserpfad nicht vollständig übereinstimmen.
Das bedeutet, dass selbst bei perfekter Einstellung des roten Punktes der CO2-Laserpfad möglicherweise noch abweicht.
Daher müssen wir die herkömmliche Methode zur Justierung des Z-Achsen-Pfades anwenden.
Ablaufdemonstration:
-
Bestimmen Sie die Position des vertikalen Punktes und visieren Sie die Schraube und ihre Drehrichtung. Zunächst müssen Sie den gesamten Bereich kennen, in dem sich der Punkt bewegen kann.
Dieser entspricht tatsächlich dem Bereich der Düsenspitze. Die Druckstelle auf dem Klebeband markiert diesen Bereich.
- Suchen Sie als Nächstes die Nummer, die der Position Ihres vertikalen Punktes ähnelt.
-
Schematische Darstellung:
-
Bitte beachten Sie die korrekte Vorgehensweise zum Lösen der Mutter:
Halten Sie die Schraube mit der Zange fest und lösen Sie dann die Mutter mit dem Doppelmaulschlüssel, indem Sie sie gegen den Uhrzeigersinn drehen.
|
Für #1:
Der vertikale Punkt muss nach rechts verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die Schraube oben Links muss gegen den Uhrzeigersinn gedreht werden..
Bitte beachten Sie das nachfolgende Foto.
Für #2:
Der vertikale Punkt muss nach unten rechts verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach rechts zu gehen.
Die untere rechte Schraube muss im Uhrzeigersinn gedreht werden, um nach unten zu gehen.
Bitte beachten Sie das nachfolgende Foto.
Für #3:
Der vertikale Punkt muss nach unten verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die untere rechte Schraube muss im Uhrzeigersinn gedreht werden, um nach unten zu gehen.
Bitte beachten Sie das nachfolgende Foto.
Für #4:
Der vertikale Punkt muss nach unten Links verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie das nachfolgende Foto.
Für #5:
Der vertikale Punkt muss nach Links verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere Linke Schraube muss im Uhrzeigersinn gedreht werden.
Bitte beachten Sie das nachfolgende Foto.
Für #6:
Der vertikale Punkt muss nach oben Links verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere Linke Schraube muss im Uhrzeigersinn gedreht werden, um nach Links zu gehen.
Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach oben zu gehen.
Bitte beachten Sie das nachfolgende Foto.
Für #7:
Der vertikale Punkt muss nach oben verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach oben zu gehen.
Bitte beachten Sie das nachfolgende Foto.
Für #8:
Der vertikale Punkt muss nach oben rechts verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere rechte Schraube muss im Uhrzeigersinn gedreht werden.
Bitte beachten Sie das nachfolgende Foto.
|
- Nach der Einstellung der Schraube müssen Sie ein neues Klebeband anbringen und einen weiteren Impuls auslösen, um die neue Position des Punktes zu überprüfen.
-
Ablaufdemonstration:
- Wenn Sie Schwierigkeiten mit dieser Methode haben, können Sie den roten Punkt nutzen, um die ungefähre Position des tatsächlichen CO2-Strahls zu erkennen und dann einen Impuls auslösen.
-
Bitte ziehen Sie die Mutter nach dem Einstellen der Schraube durch Drehen fest. im Uhrzeigersinn.
|
Schritt 15
Wir überprüfen die letzte Position mithilfe von Klebebändern und Impulsen, um den tatsächlichen CO2-Laserstrahl in der unteren rechten Ecke des Arbeitstisches zu sehen.
|
Schrittübersicht - Unten rechts
|
-
Platzieren Sie ein einlagiges Klebeband Bewegen Sie den Laserkopf an der Düsenspitze in die untere rechte Ecke des Arbeitstisches, schließen Sie die Tür und dann lösen Sie einen Impuls aus.
-
Demonstration
|
-
Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt rund ist.
-
Gutes Beispiel - Zentriert und Rund:
-
Akzeptables Beispiel - Rund, aber leicht dezentriert:
-
Schlechte Beispiele - Nicht Rund:
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
Schritt 15.1
Es besteht weiterhin die Möglichkeit, dass der rote Laserpfad und der tatsächliche CO2-Laserpfad nicht vollständig übereinstimmen.
Das bedeutet, dass selbst bei perfekter Einstellung des roten Punktes der CO2-Laserpfad möglicherweise noch abweicht.
Daher müssen wir die herkömmliche Methode zur Justierung des Z-Achsen-Pfades anwenden.
Arbeitsablauf-Demonstration
-
Bestimmen Sie die Position des vertikalen Punktes und visieren Sie die Schraube und ihre Drehrichtung. Zunächst müssen Sie den gesamten Bereich kennen, in dem sich der Punkt bewegen kann.
Dieser entspricht tatsächlich dem Bereich der Düsenspitze. Die Druckstelle auf dem Klebeband markiert diesen Bereich.
- Suchen Sie als Nächstes die Nummer, die der Position Ihres vertikalen Punktes ähnelt.
-
Schematische Darstellung:
-
Bitte beachten Sie die korrekte Vorgehensweise zum Lösen der Mutter:
Halten Sie die Schraube mit der Zange fest und lösen Sie dann die Mutter mit dem Doppelmaulschlüssel, indem Sie sie gegen den Uhrzeigersinn drehen.
|
Für #1:
Der vertikale Punkt muss nach rechts verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die Schraube oben Links muss gegen den Uhrzeigersinn gedreht werden..
Bitte beachten Sie das nachfolgende Foto.
Für #2:
Der vertikale Punkt muss nach unten rechts verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach rechts zu gehen.
Die untere rechte Schraube muss im Uhrzeigersinn gedreht werden, um nach unten zu gehen.
Bitte beachten Sie das nachfolgende Foto.
Für #3:
Der vertikale Punkt muss nach unten verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die untere rechte Schraube muss im Uhrzeigersinn gedreht werden, um nach unten zu gehen.
Bitte beachten Sie das nachfolgende Foto.
Für #4:
Der vertikale Punkt muss nach unten Links verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie das nachfolgende Foto.
Für #5:
Der vertikale Punkt muss nach Links verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere Linke Schraube muss im Uhrzeigersinn gedreht werden.
Bitte beachten Sie das nachfolgende Foto.
Für #6:
Der vertikale Punkt muss nach oben Links verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere Linke Schraube muss im Uhrzeigersinn gedreht werden, um nach Links zu gehen.
Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach oben zu gehen.
Bitte beachten Sie das nachfolgende Foto.
Für #7:
Der vertikale Punkt muss nach oben verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach oben zu gehen.
Bitte beachten Sie das nachfolgende Foto.
Für #8:
Der vertikale Punkt muss nach oben rechts verschoben werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere rechte Schraube muss im Uhrzeigersinn gedreht werden.
Bitte beachten Sie das nachfolgende Foto.
|
- Nach der Einstellung der Schraube müssen Sie ein neues Klebeband anbringen und einen weiteren Impuls auslösen, um die neue Position des Punktes zu überprüfen.
-
Ablaufdemonstration:
- Wenn Sie Schwierigkeiten mit dieser Methode haben, können Sie den roten Punkt nutzen, um die ungefähre Position des tatsächlichen CO2-Strahls zu erkennen und dann einen Impuls auslösen.
-
Bitte ziehen Sie die Mutter nach dem Einstellen der Schraube durch Drehen fest. im Uhrzeigersinn.
|
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Aktion:
- Die Justierung ist ohne Probleme abgeschlossen >> Schritt 14 (Überprüfen Sie den Mittelpunkt erneut)
|
Sammeln von Klebebändern mit Brandmarkierungen (Schritt 16)
Bitte sammeln Sie die Brandmarkierungen für die folgende Position.
- Erfassen Sie die Markierung des ersten Spiegels.
Bringen Sie ein doppelseitiges Klebeband am roten Lichtemitter an, um einen 90-Grad-Winkel zum Strahl zu erhalten, und führen Sie 5 Impulse durch.
- Kleben Sie das Ergebnis auf ein Blatt Papier und notieren Sie die Position.
|
- Erfassen Sie die Markierungen vom ersten zum zweiten Spiegel.
Bringen Sie ein doppelseitiges Klebeband am zweiten Spiegel an, um einen 90-Grad-Winkel zum Strahl zu erhalten. Führen Sie 3 Impulse für die obere Linke Ecke und weitere 3 Impulse für die untere Linke Ecke durch.
- Kleben Sie das Ergebnis auf ein Blatt Papier und notieren Sie die Position.
|
- Erfassen Sie die Eingangsmarkierungen vom zweiten zum dritten Spiegel.
Bringen Sie ein doppelseitiges Klebeband am dritten Spiegel an, um einen 90-Grad-Winkel zum Strahl zu erhalten. Führen Sie 3 Impulse für die mittlere Linke Seite und weitere 3 Impulse für die mittlere rechte Seite durch.
- Kleben Sie das Ergebnis auf ein Blatt Papier und notieren Sie die Position.
|
- Erfassen Sie die Markierung der mittleren Düsenspitze.
Platzieren Sie ein einlagiges Klebeband auf der Düsenspitze anbringen, den Laserkopf zur Mitte des Arbeitstisches bewegen und einen Impuls auslösen.
- Kleben Sie das Ergebnis auf ein Blatt Papier und notieren Sie die Position.
|
- Erfassen Sie die Markierung der unteren rechten Düsenspitze.
Platzieren Sie ein einlagiges Klebeband auf der Düsenspitze anbringen, den Laserkopf in die untere rechte Ecke des Arbeitstisches bewegen und einen Impuls auslösen.
- Kleben Sie das Ergebnis auf ein Blatt Papier und notieren Sie die Position.
|
- Erfassen Sie die Eingangsmarkierungen vom zweiten zum dritten Spiegel von oben Links nach oben rechts.
Bringen Sie ein doppelseitiges Klebeband am dritten Spiegel an, um einen 90-Grad-Winkel zum Strahl zu erhalten. Führen Sie 3 Impulse für die obere Linke Seite und weitere 3 Impulse für die obere rechte Seite durch.
- Kleben Sie das Ergebnis auf ein Blatt Papier und notieren Sie die Position.
|
- Erfassen Sie die Eingangsmarkierungen vom zweiten zum dritten Spiegel von unten Links nach unten rechts.
Bringen Sie ein doppelseitiges Klebeband am dritten Spiegel an, um einen 90-Grad-Winkel zum Strahl zu erhalten. Führen Sie 3 Impulse für die untere Linke Seite und weitere 3 Impulse für die untere rechte Seite durch.
- Kleben Sie das Ergebnis auf ein Blatt Papier und notieren Sie die Position.
|
-
Machen Sie abschließend eine Nahaufnahme der Düsenspitzenpunkte.
|
Berichterstattung (Schritt 17)
Bitte kontaktieren Sie den Kundendienst und senden Sie Fotos Ihrer Brennspuren an den Support.
Beispielfoto:
#END
Kommentare
0 Kommentare
Bitte melden Sie sich an, um einen Kommentar zu hinterlassen.
