Empfohlene Häufigkeit
Alle 3 Monate
Hinweise:Um einen Bruch der Glaslaserröhre aufgrund der bei der Laseranregung erzeugten Wärme und eine Verstopfung der Wasserpumpe zu vermeiden, ist es notwendig, die Kühlwirkung mit ausreichend destilliertem Wasser aufrechtzuerhalten.

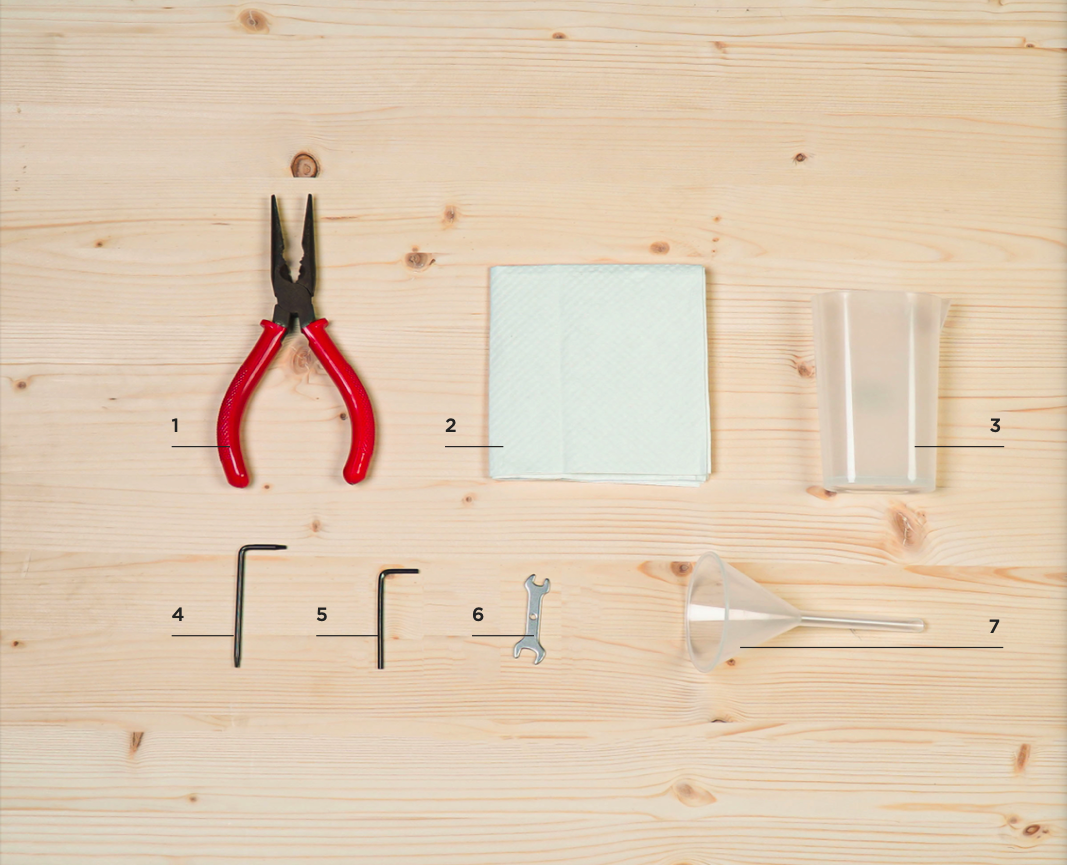

Benötigte Materialien
Selbst zu besorgen:
* 400 ml destilliertes oder reines Wasser
1｜Spitzzange
2｜Papiertücher oder Lappen
3｜Wasserbehälter
Im Zubehörkarton enthalten:
4｜Torx-Schraubendreher
5｜3mm Inbusschlüssel
6｜Doppelmaulschlüssel
7｜Trichter
Dieses Kapitel erläutert zwei Teile des Kühlwasseraustauschs. Bitte beachten Sie den für Sie relevanten Abschnitt.
Wenn Sie die Maschine zum ersten Mal benutzen oder das Wasser nicht stark verschmutzt ist, können Sie die Schritte 1 bis 7 überspringen und direkt mit Schritt 8, dem Wasserzufüllen, fortfahren.
Schritt 10 - Wasserbefüllung
b. Setzen Sie den Trichter ein.
c. Gießen Sie das Wasser langsam ein und füllen Sie den Tank zur Hälfte.
d. Schließen Sie den Pumpenverschluss.
e. Wechseln Sie in den "Wartungsmodus" und warten Sie, bis die Referenzfahrt abgeschlossen ist. Drücken Sie dann die Schaltfläche "Pumpe", um die Wasserpumpe einzuschalten.
f. Wenn der Wasserstand im Tank sinkt, drücken Sie erneut die Schaltfläche "Pumpe", um die Pumpe auszuschalten. Füllen Sie dann Wasser nach, bis der Tank zu 80% gefüllt ist.
g. Wiederholen Sie diesen Vorgang, bis der Wasserstand bei 80% bleibt und nicht mehr sinkt.
#END

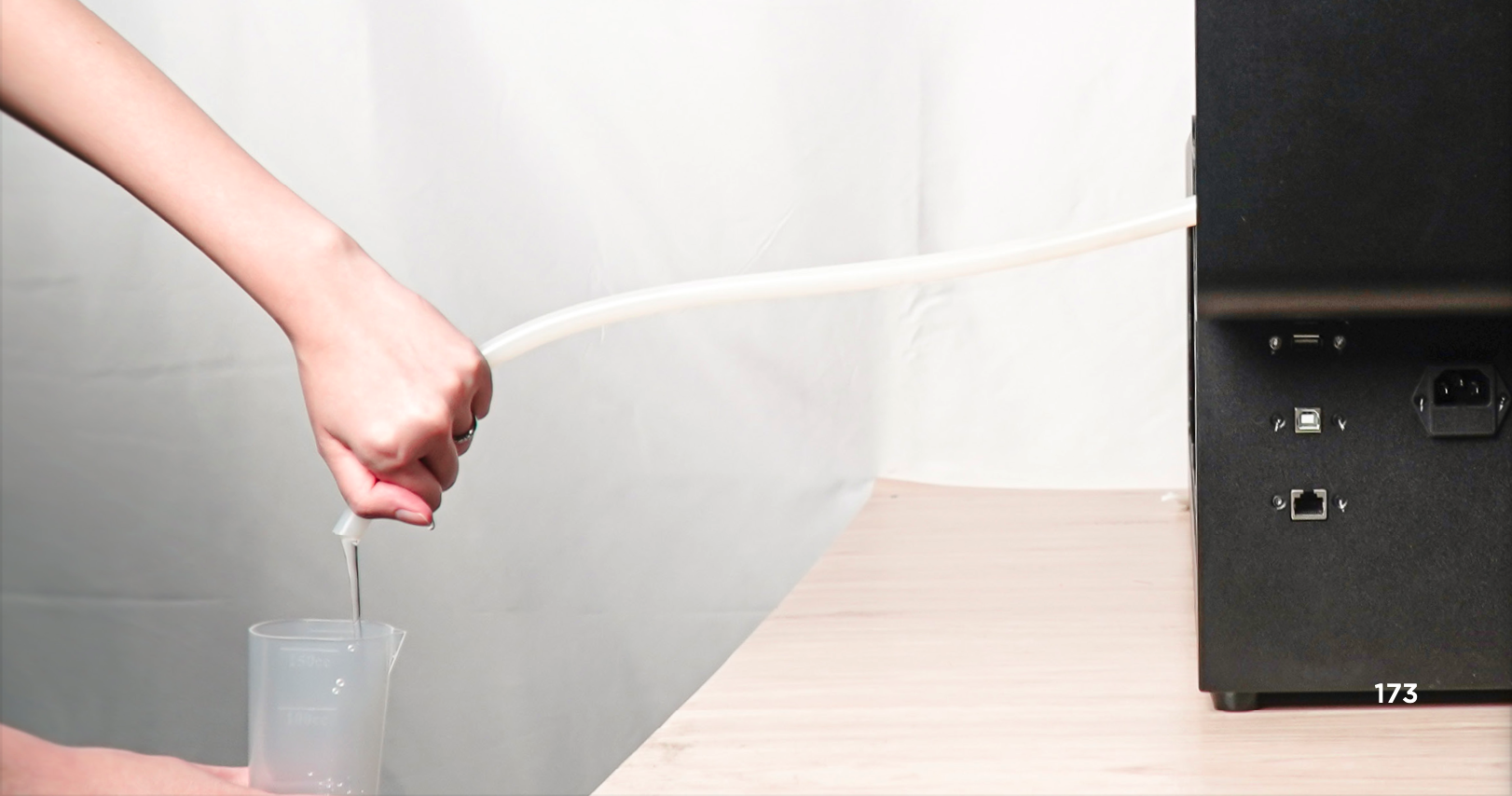

ⓘ Es gibt zwei Methoden, um das Wasser aus der Laserröhre abzulassen.
Wenn Sie die Laserröhre nicht bewegen möchten, können Sie die Schritte 1 bis 3 überspringen.
Wenn Sie die Laserröhre nicht bewegen möchten, können Sie die Schritte 1 bis 3 überspringen.
a. Heben Sie die Laserröhre an, damit das Wasser abfließen kann.
Beachten Sie, dass der Strahlengang nach dem Bewegen der Laserröhre neu justiert werden muss.
Justierung des Strahlengangs
b. Blasen Sie in den Schlauch, um das Ablaufen des Wassers zu unterstützen.
Schritt 1 - Stromversorgung trennen
(Überspringen Sie diesen Schritt, wenn Sie die Röhre nicht bewegen.)- Schalten Sie die Maschine aus und ziehen Sie den Netzstecker, bevor Sie das Wasser wechseln oder nachfüllen.

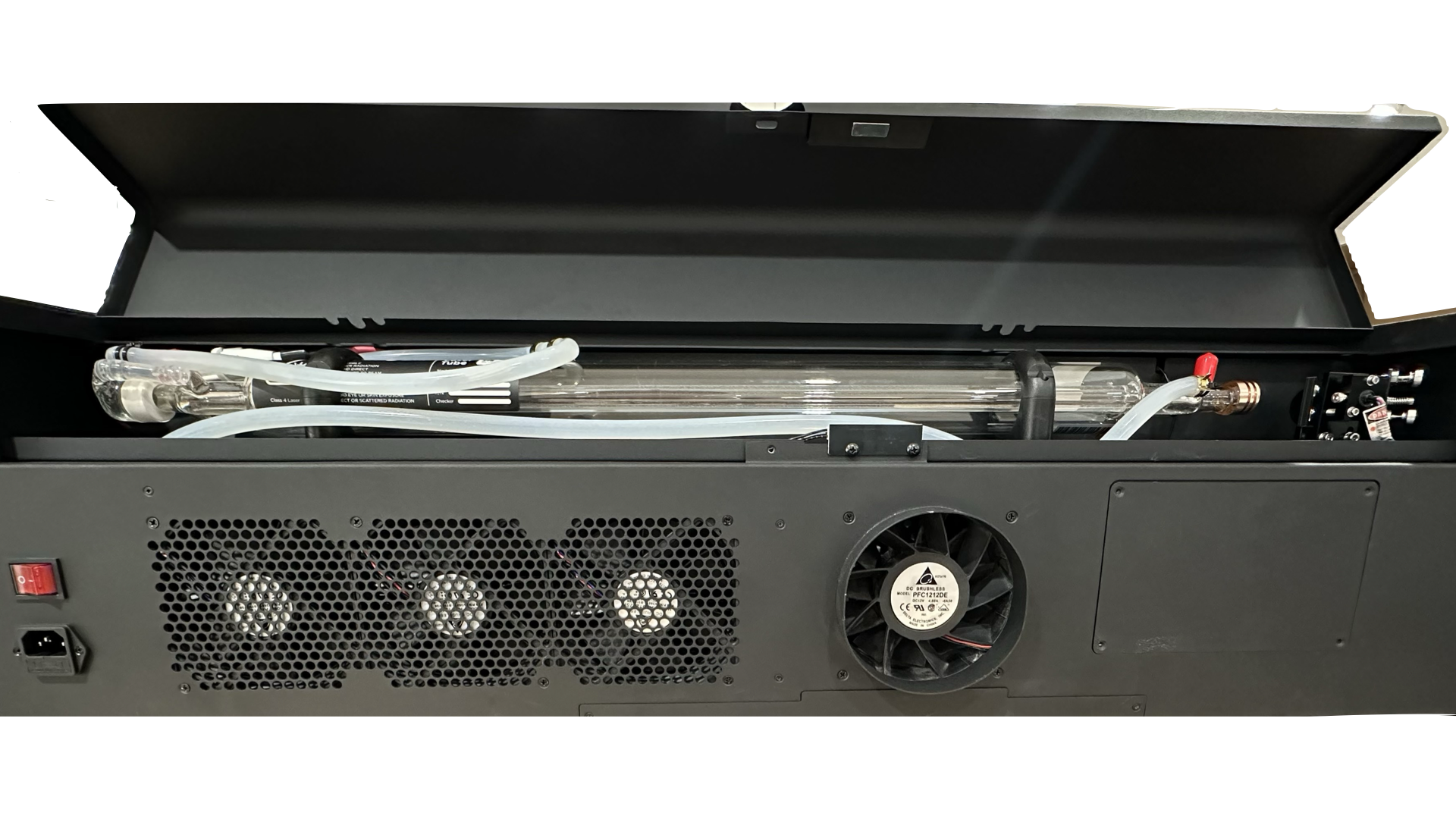

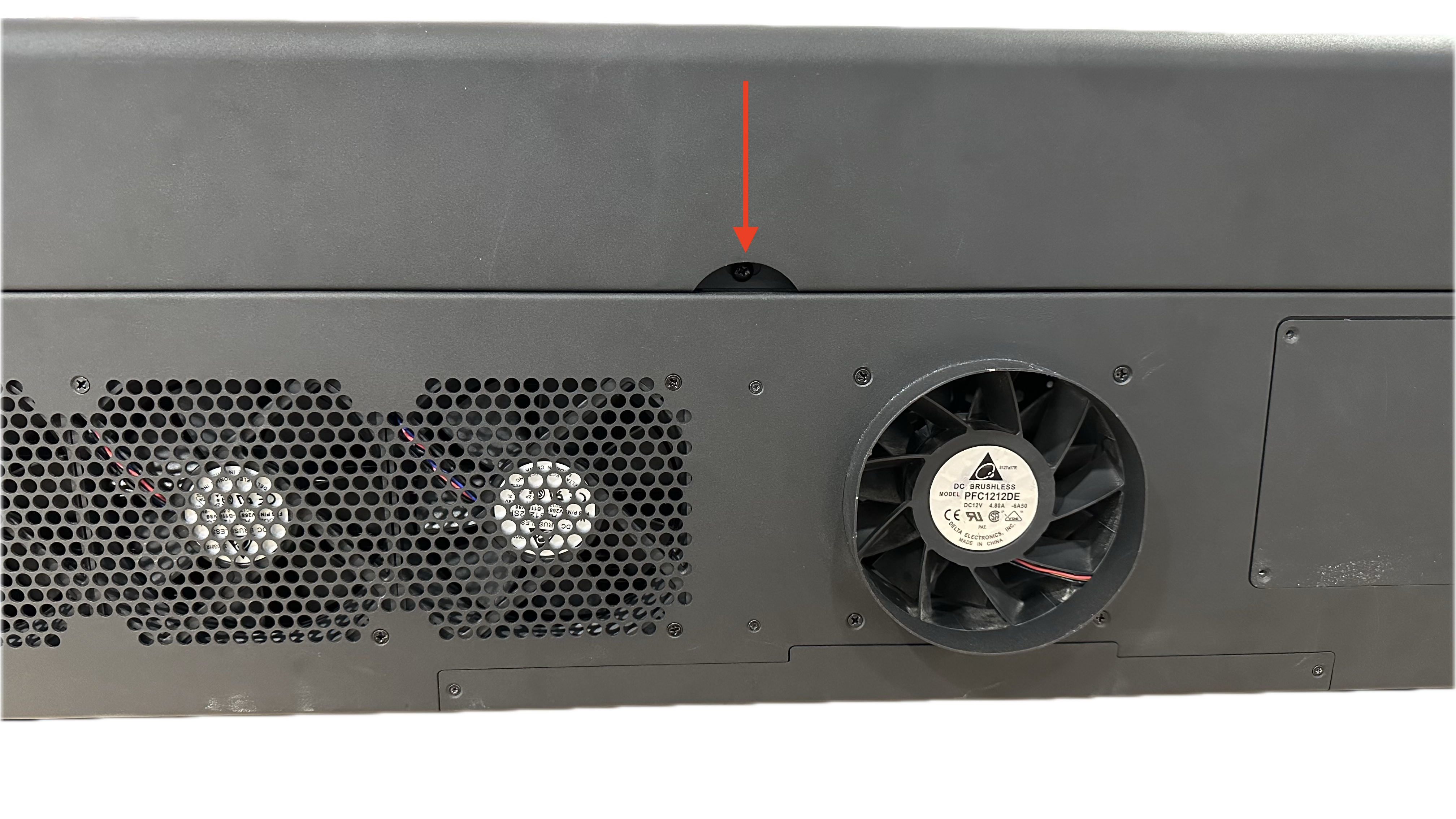

- Entfernen Sie mit einem Schraubendreher die Schraube an der Rückabdeckung und heben Sie dann die Abdeckung ab.

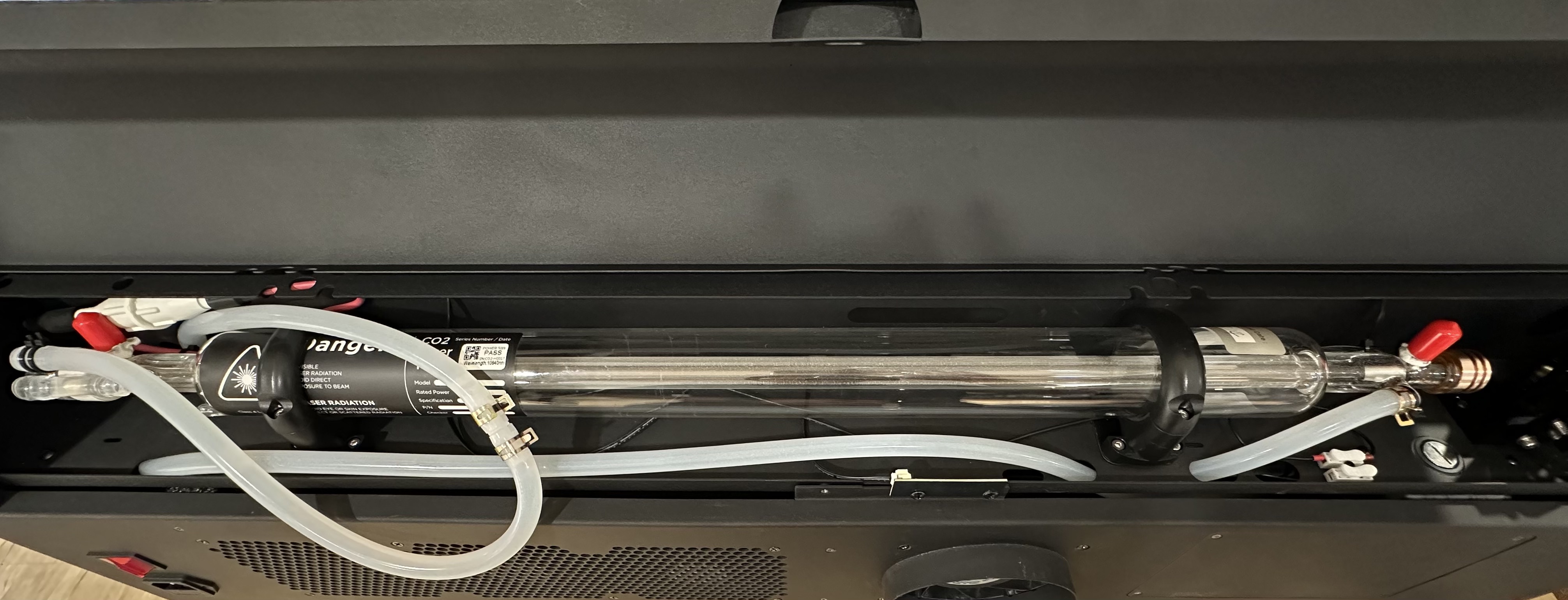

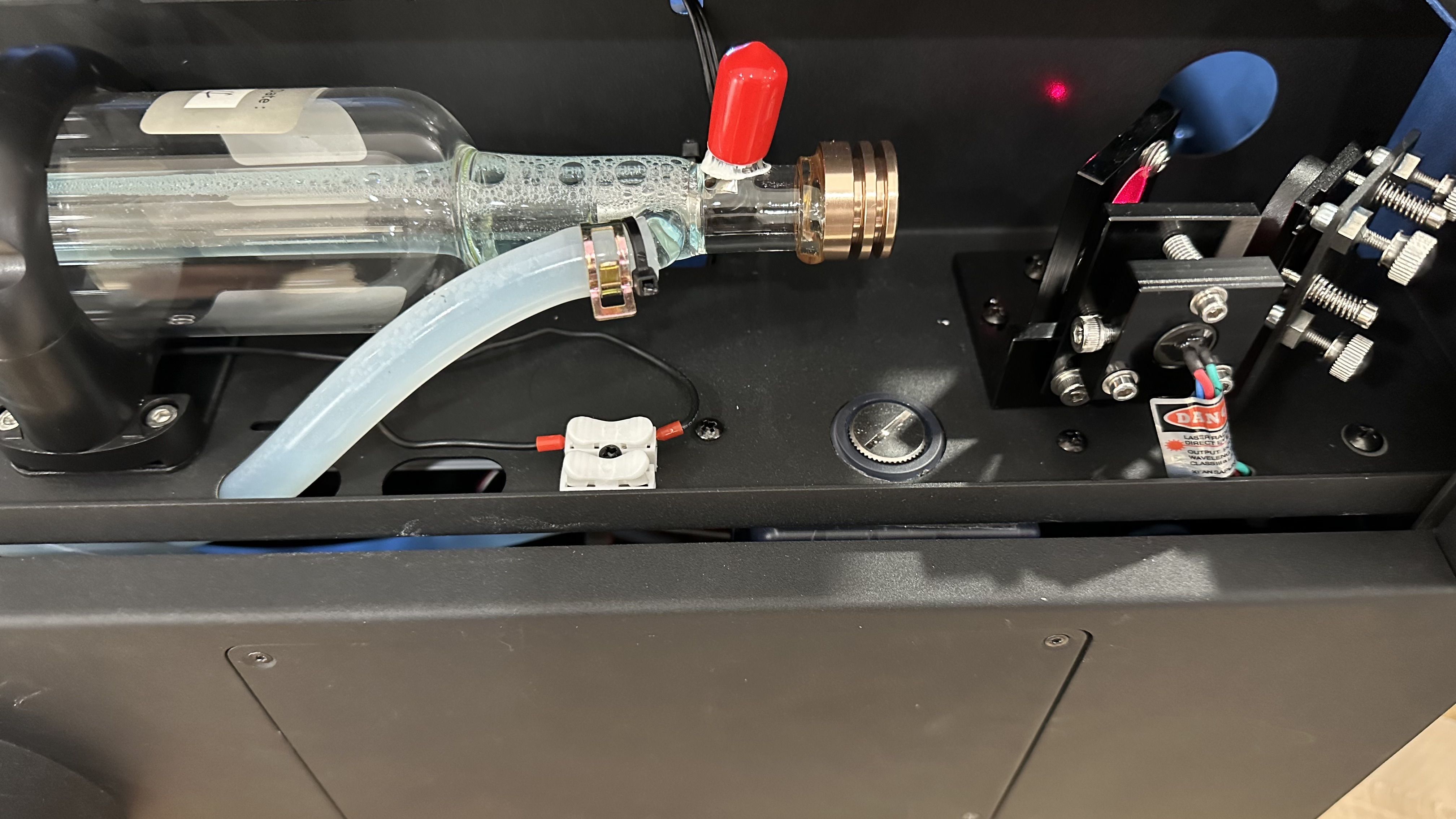

- Die Laserröhre hat zwei Enden: Die Hochspannungsseite befindet sich in der Nähe des Displays, die Niederspannungsseite in der Nähe des Reflexionsspiegels.
Schritt 2 - Kabel der Laserröhre abklemmen
(Überspringen Sie diesen Schritt, wenn Sie die Röhre nicht bewegen.)Drücken Sie auf die weiße Klemme und ziehen Sie das Erdungskabel heraus.Schritt 3 - Entfernen der Laserröhrenhalterungen
(Überspringen Sie diesen Schritt, wenn Sie die Röhre nicht bewegen.)Lösen Sie mit einem 3-mm-Inbusschlüssel insgesamt 4 Schrauben an den Laserröhrenhalterungen (siehe Foto unten).Schritt 4 - Entfernen der Laserröhre zum Ablassen des Wassers

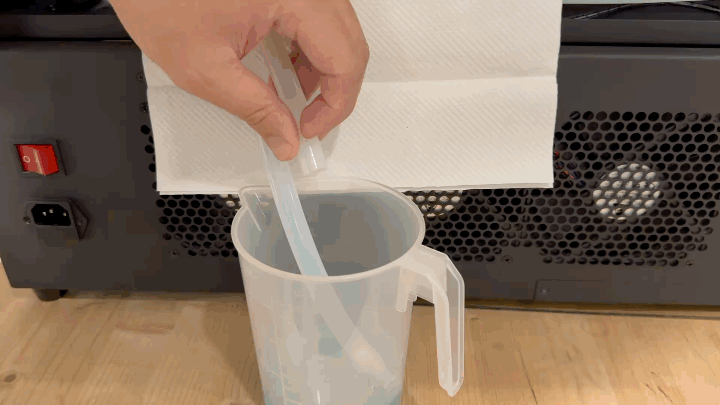

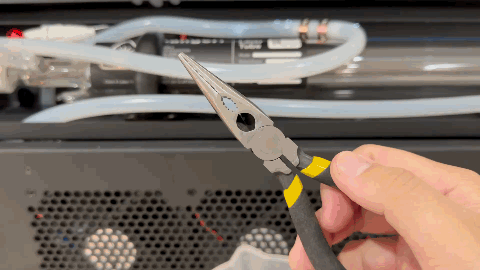

a. Ziehen Sie den Schlauch heraus > Schieben Sie beide Rohrschellen mit einer Spitzzange vom Schlauchanschluss weg > Entfernen Sie das Verbindungsstück von einem der Schläuche und führen Sie den Schlauch sofort in den Wasserbehälter
b. Heben Sie die Laserröhre an oder blasen Sie in eine Seite des Schlauchs, um das Wasser vollständig abzulassen.
Schritt 5 - Wiedereinsetzen der Laserröhre und Anschließen des Schlauchs
a. Setzen Sie die Laserröhre wieder in ihre ursprüngliche Position ein. (Überspringen Sie diesen Schritt, wenn Sie die Röhre nicht bewegt haben.)⚠️ Vermeiden Sie den Kontakt von Maschinenteilen mit Wasser. Bei Wasseraustritt oder -verbreitung lassen Sie die Maschine vor der Inbetriebnahme vollständig trocknen.

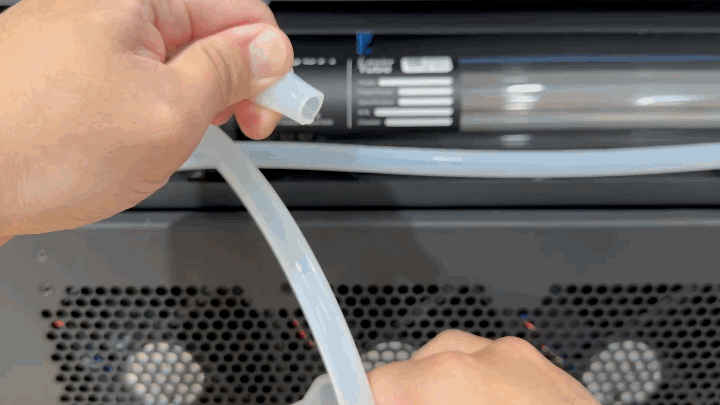

b. Stecken Sie das Verbindungsstück an beiden Schläuchen ein > Schieben Sie beide Schellen näher zueinander, um Undichtigkeiten zu verhindern.
Schritt 6 - Anschließen des Erdungskabels der Laserröhre
(Überspringen Sie diesen Schritt, wenn Sie die Röhre nicht bewegen.)An der Niederspannungsseite > Drücken Sie die weiße Klemme nach unten und führen Sie das Erdungskabel ein > Lassen Sie die weiße Klemme los > Ziehen Sie vorsichtig am Erdungskabel, um den festen Sitz zu prüfen.Schritt 7 - Befestigen der Laserröhrenhalterungen
(Überspringen Sie diesen Schritt, wenn Sie die Röhre nicht bewegen.)Stellen Sie sicher, dass der Abstand zwischen der Laserröhre und den Strahlkombinierern etwa 35 mm beträgt.Schritt 8 - Netzkabel und Inbetriebnahme

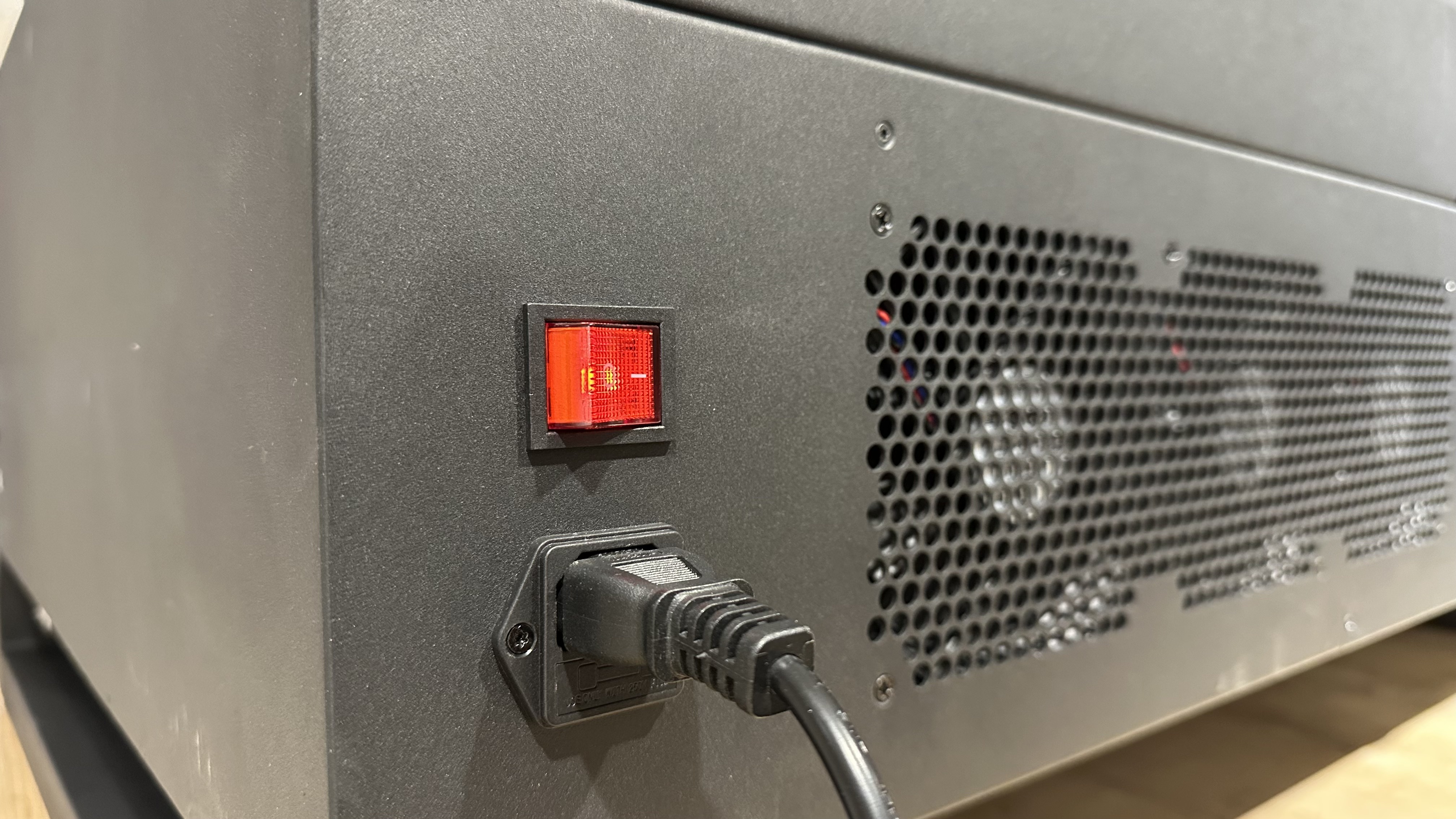

Stecken Sie das Netzkabel ein und schalten Sie die Maschine ein.Schritt 9 - Entnahme der Wasserpumpe

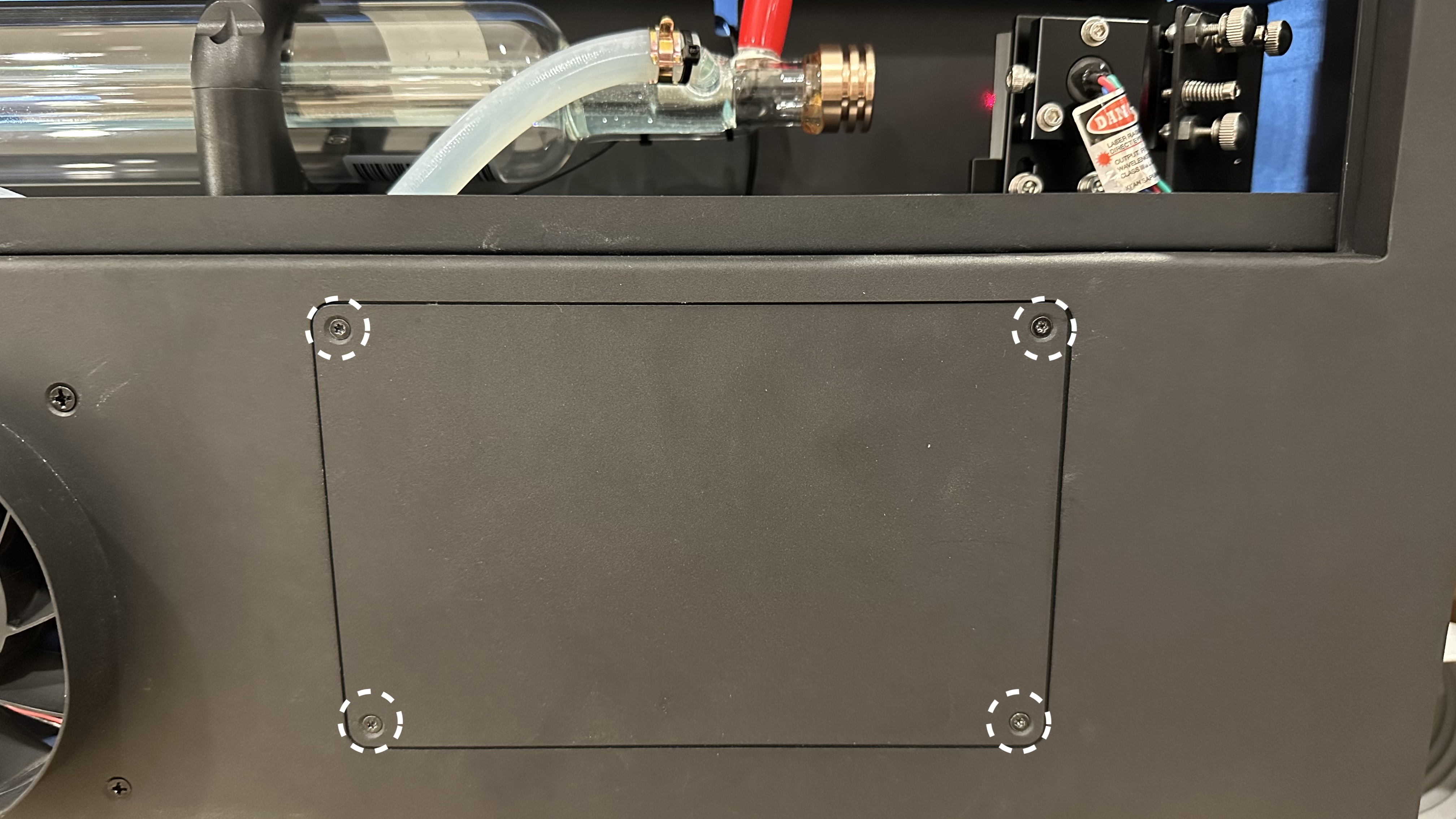

Entfernen Sie die hintere quadratische Abdeckung mit dem Torx-Schraubendreher, um den Wasserstand im Tank zu überprüfen.
Schritt 10 - Wasserbefüllung
Hinweis: Zum Befüllen werden 400 ml destilliertes oder reines Wasser benötigt.
a. Öffnen Sie den Pumpenverschluss mit einem Doppelkopfschlüssel.b. Setzen Sie den Trichter ein.
c. Gießen Sie das Wasser langsam ein und füllen Sie den Tank zur Hälfte.
d. Schließen Sie den Pumpenverschluss.
e. Wechseln Sie in den "Wartungsmodus" und warten Sie, bis die Referenzfahrt abgeschlossen ist. Drücken Sie dann die Schaltfläche "Pumpe", um die Wasserpumpe einzuschalten.
f. Wenn der Wasserstand im Tank sinkt, drücken Sie erneut die Schaltfläche "Pumpe", um die Pumpe auszuschalten. Füllen Sie dann Wasser nach, bis der Tank zu 80% gefüllt ist.
g. Wiederholen Sie diesen Vorgang, bis der Wasserstand bei 80% bleibt und nicht mehr sinkt.
Schritt 11 - Platte wieder montieren
Befestigen Sie die Platte wieder, indem Sie die vier Schrauben mit einem Torx-Schraubendreher festziehen.#END
