4-14 Beambox II - Ausrichtung des Rotlichts

Beschreibung

Dieser Artikel erläutert, wie Sie den Verlauf des roten Lichts anpassen, um es mit dem Laserstrahl in Übereinstimmung zu bringen.

Wann sollte das rote Licht justiert werden?

Werkzeuge

Bitte halten Sie folgende Werkzeuge bereit:

Schritt 1

Bitte machen Sie sich mit der sicheren Durchführung eines Laserpulses vertraut.

A. Schalten Sie das Gerät ein. B. Schließen Sie den Deckel. C. Wechseln Sie in den Wartungsmodus und warten Sie, bis der Referenziervorgang abgeschlossen ist.      (Stellen Sie sicher, dass die Symbole für Tür, Rückabdeckung und Boden geschlossen angezeigt werden, andernfalls können Sie keinen Laserpuls auslösen.) D. Lokalisieren Sie die Puls-Taste. E. Ein Tastendruck = ein Puls, zwei Tastendrücke = zwei Pulse, usw. ⚠︎ Bitte führen Sie Impulse nur bei geschlossener Türklappe und Rückabdeckung durch.

Schritt 2

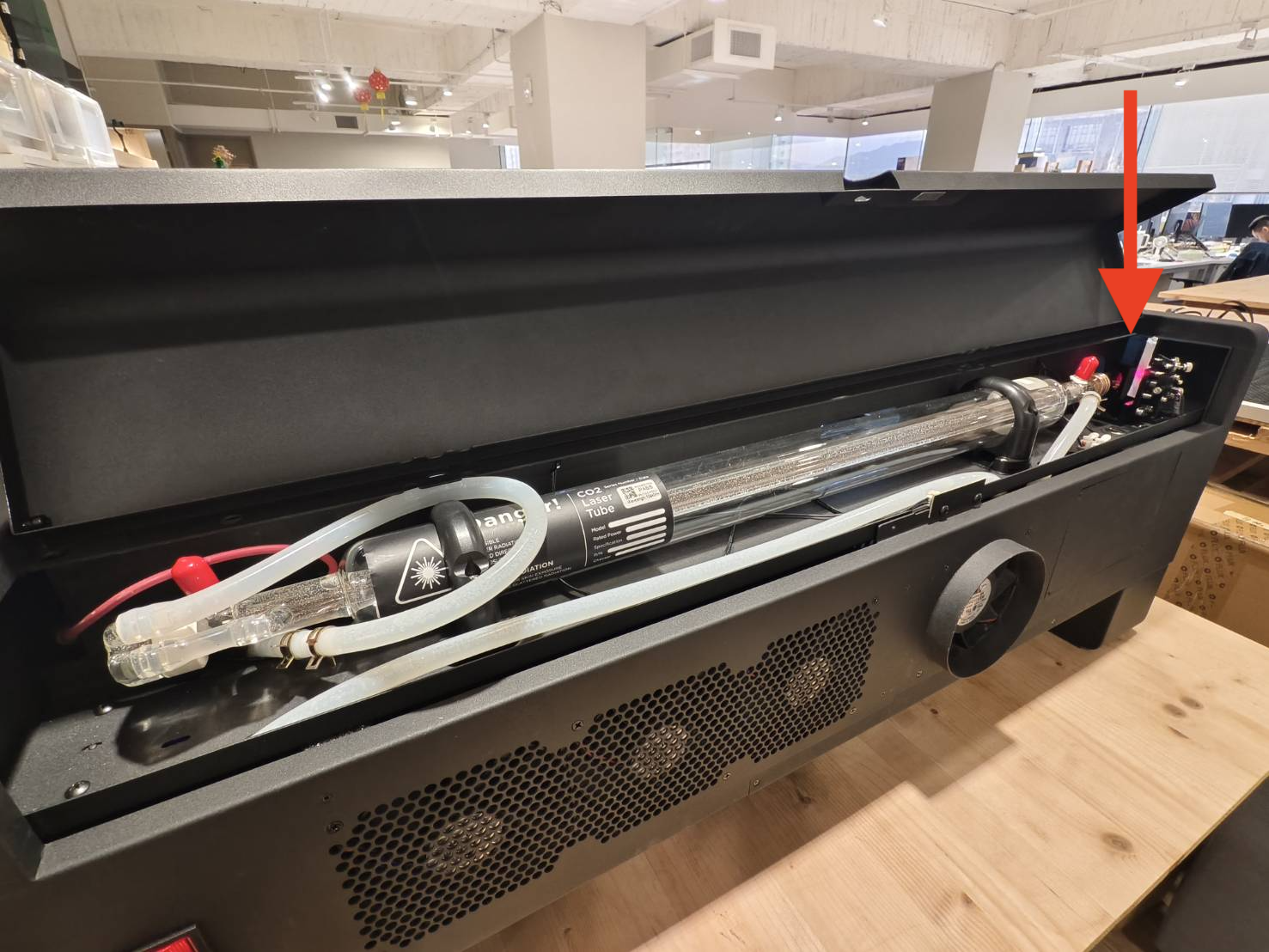

Lösen Sie mit einem Schraubendreher die Schrauben an der Rückseite des Geräts. Anschließend kann die Rückabdeckung geöffnet werden.

Schritt 3

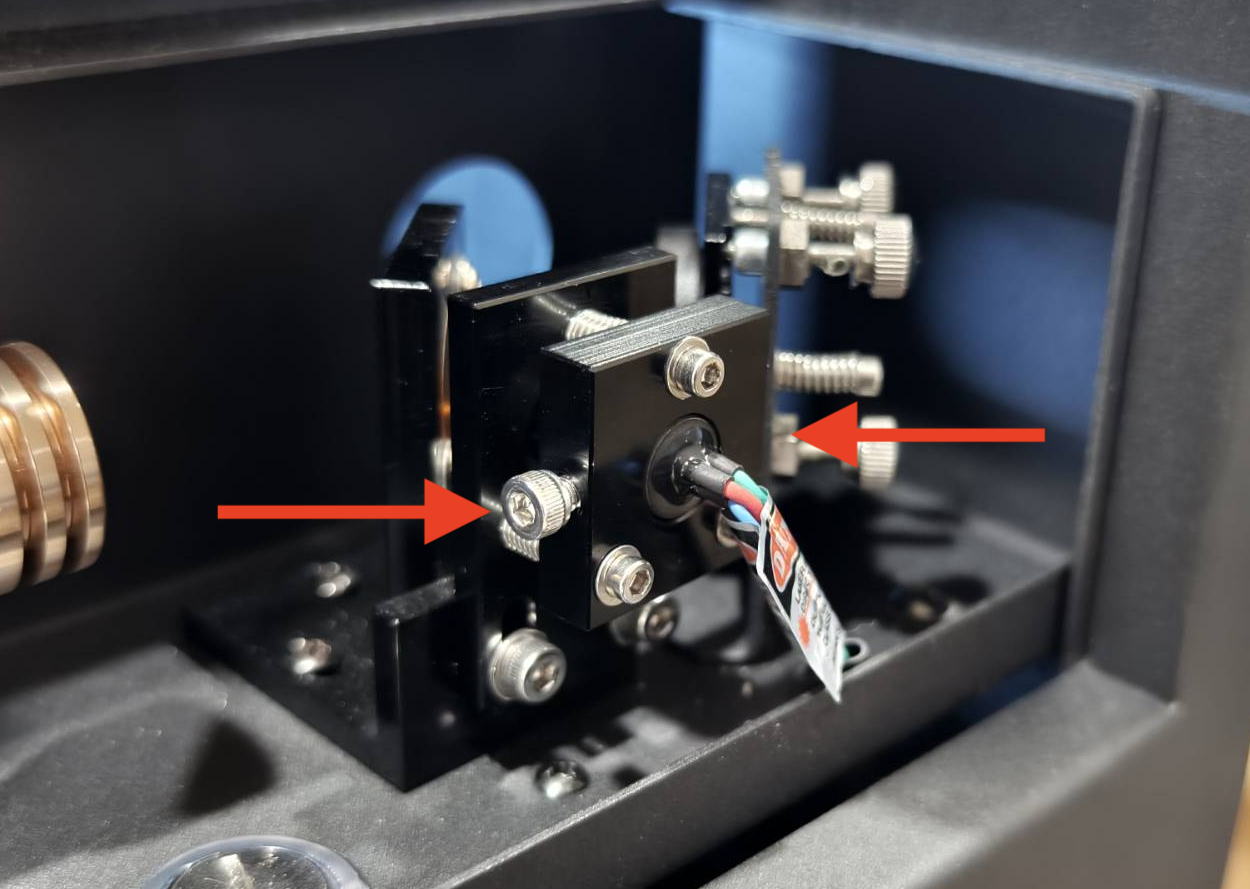

Vergewissern Sie sich, dass die beiden Schrauben an den Seiten des Rotlichtemitters fest angezogen sind.
(3mm Inbusschlüssel)

Schritt 4

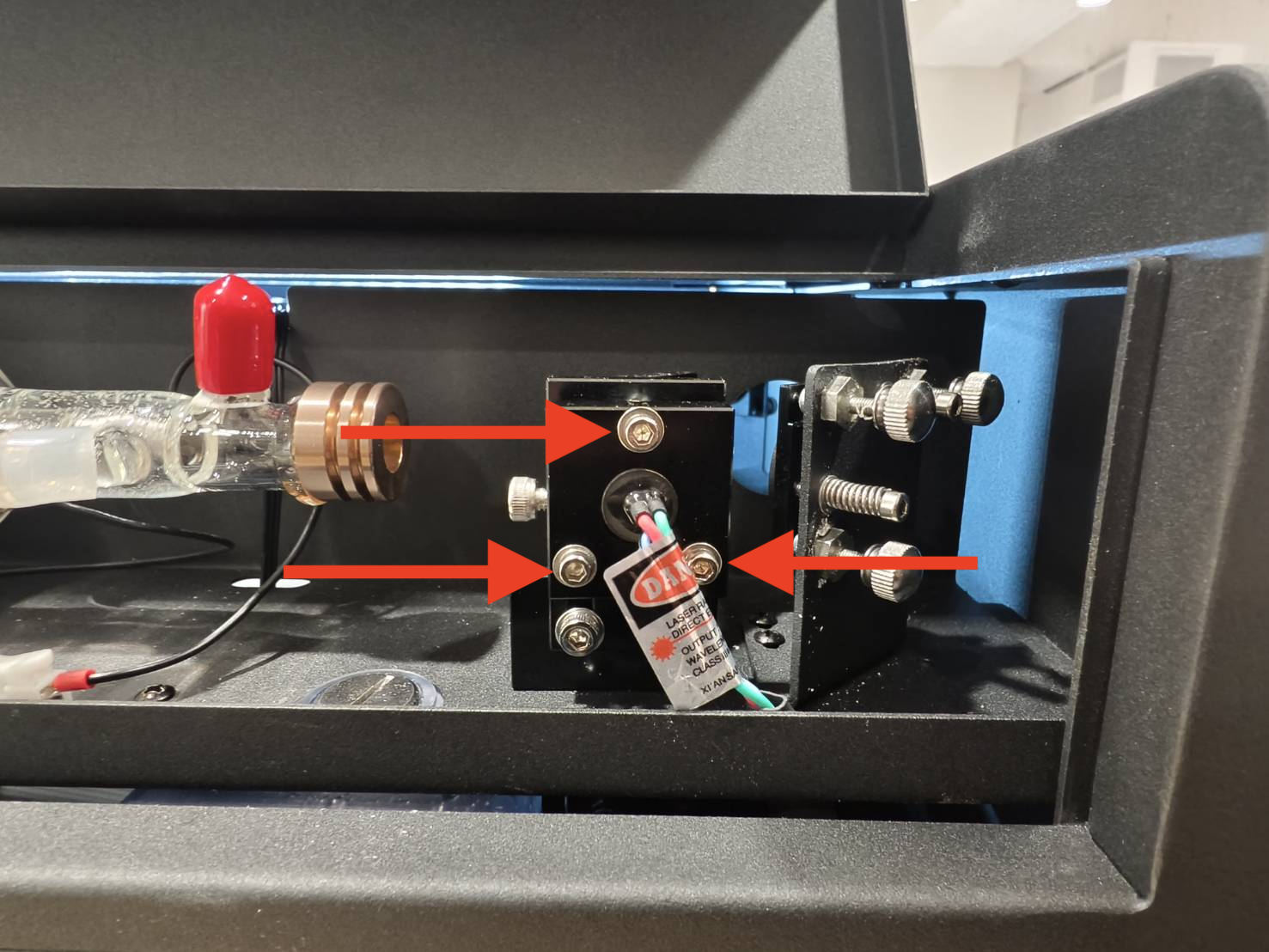

Ziehen Sie die drei Justierschrauben am Rotlaserhalter fest.

Schritt 5

Platzieren Sie ein Stück "zweischichtiges" Klebeband auf dem ersten Spiegel und schließen Sie die Rückabdeckung, um 3 Impulse auszulösen.
(Entfernen Sie das Klebeband nicht. Bitte belassen Sie es auf dem Spiegel.)

Schritt 6

Öffnen Sie die Rückabdeckung und überprüfen Sie, ob der Brennpunkt mit dem roten Laser übereinstimmt.

Gutes Beispiel - Übereinstimmend	Schlechtes Beispiel - Nicht übereinstimmend

Bestimmen Sie Ihr Ergebnis und die nächste Vorgehensweise:

Schritt 7

Wir werden nun das rote Licht horizontal justieren.

• Lösen Sie die drei Schrauben an der Unterseite des Rotlichthalters.
• Verschieben Sie den Halter, um den Brennpunkt und das rote Licht horizontal zur Deckung zu bringen.
• Ziehen Sie die Schrauben wieder fest.

Schritt 8

Wir werden nun das rote Licht vertikal justieren.

• Lösen Sie die beiden Schrauben an der Seite des Rotlichthalters.
• Verschieben Sie den Halter, um den Brennpunkt und das rote Licht vertikal zur Deckung zu bringen.
• Ziehen Sie die Schrauben wieder fest.

Schritt 9

Bringen Sie ein neues zweilagiges Klebeband auf dem ersten Spiegel an und führen Sie drei Impulse durch, um den Strahlweg erneut zu überprüfen.

Gutes Beispiel - Übereinstimmend	Schlechtes Beispiel - Nicht übereinstimmend

Bestimmen Sie Ihr Ergebnis und die nächste Vorgehensweise:

Schritt 10

Lösen Sie die drei Schrauben, um sie justierbar zu machen.

Schritt 11

In diesem Schritt wird überprüft, ob die Strahlwege des roten Lasers und des eigentlichen CO2-Lasers übereinstimmen und korrekt ausgerichtet sind.
Wenn sie nicht ausgerichtet sind, justieren Sie den roten Lichtemitter mit einem 2,5-mm-Inbusschlüssel.

Öffnen Sie die Tür. Bringen Sie ein zweilagiges, doppelseitiges Klebeband am Eingang des dritten Spiegels an. Aktivieren Sie den Steuermodus und lösen Sie den Motor. Fahren Sie den Laserkopf in die untere rechte Ecke. Vergewissern Sie sich, dass der rote Laser eingeschaltet ist. Schließen Sie die Tür. Führen Sie 3 Impulse aus. Prüfen Sie, ob der rote Laserpunkt und die Brandmarkierung übereinstimmen. Justieren Sie den roten Laser bei Bedarf.

Gutes Beispiel - Übereinstimmend Schlechtes Beispiel - Nicht übereinstimmend   Schrauben und Strahlengang des roten Lichtemitters   Demonstration     Hinweis: Wenn Ihr roter Punkt nicht auf dem Klebeband zu sehen ist, weicht der Strahlengang Ihres roten Lasers zu stark ab. Möglicherweise können Sie ihn auf dem zweiten Spiegel lokalisieren und den roten Punkt auf die reflektierende Oberfläche des Spiegels ausrichten.

Schritt 12

Bitte überprüfen Sie den Laserstrahlengang anhand des folgenden Links.
4-9 Überprüfung des Strahlengangs

Bestimmen Sie Ihr Ergebnis und die nächste Vorgehensweise:

#ENDE
