Beschreibung:
Wenn die vertikalen Punkte auf dem Klebeband der Düsenspitze nicht sichtbar oder zu klein sind, deutet dies darauf hin, dass Ihr vertikaler Pfad (Z-Achse) zu stark abweicht und eine Anpassung mit montierter Fokuslinse schwierig sein wird.
Dieser Artikel zeigt Ihnen daher, wie Sie den vertikalen Pfad ohne Fokuslinse überprüfen und einstellen können. ohne die Fokuslinse.
Vor dem Start:
Bitte stellen Sie sicher, dass der Strahlengang vom 1. zum 2. Spiegel und vom 2. zum 3. Spiegel korrekt ausgerichtet ist. Andernfalls werden die Schritte auf dieser Seite Ihren optischen Pfad verschlechtern.
Bitte beziehen Sie sich auf diesen Artikel, 4-10 Optische Pfadeinstellung, von Schritt 1 bis Schritt 11 um sicherzustellen, dass die genannten Strahlengänge korrekt ausgerichtet sind.

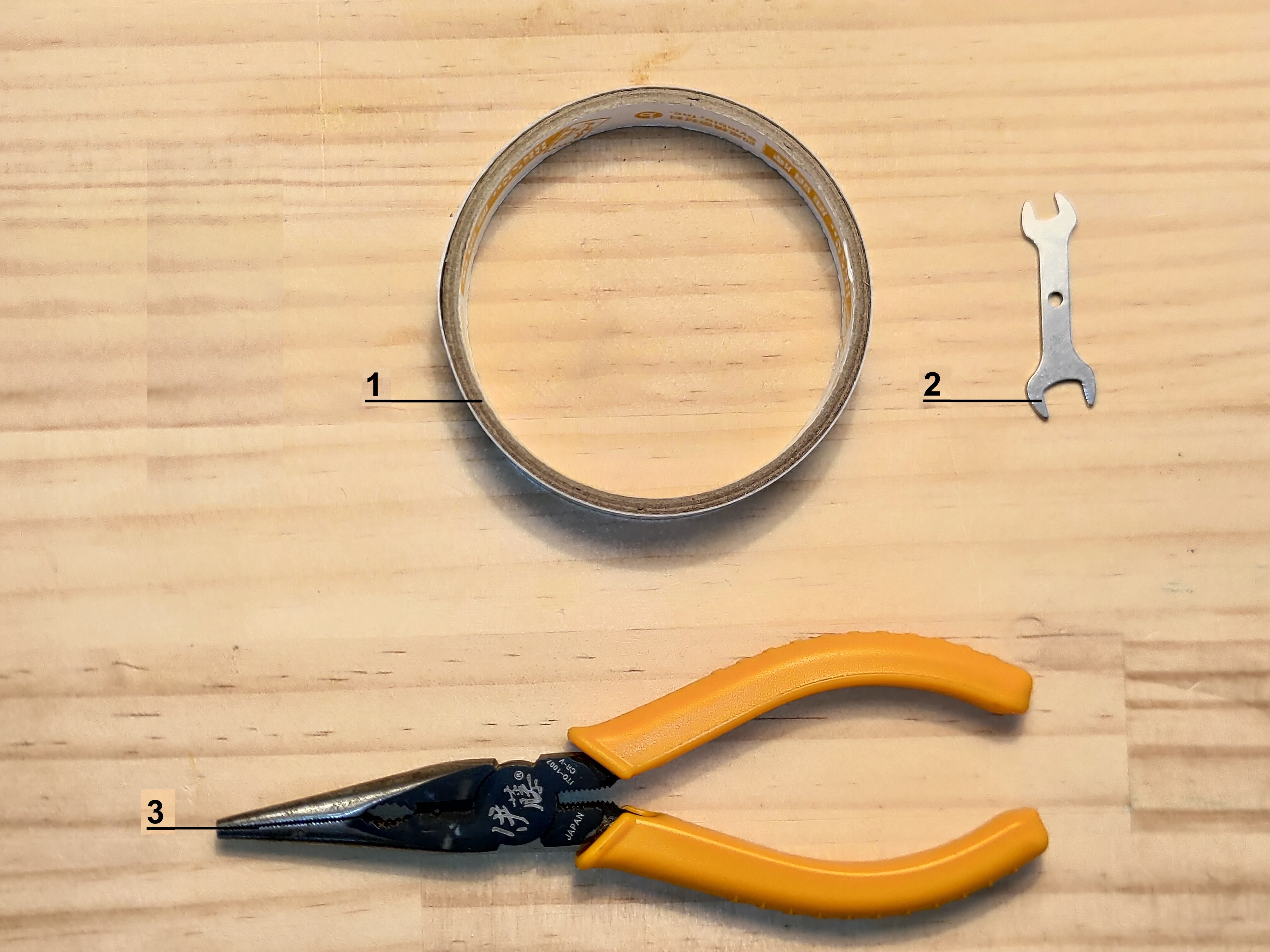

Schritt 1 - Werkzeugvorbereitung:
1|Doppelseitiges Klebeband
2|Doppelmaulschlüssel
3|Zange
Schritt 2 - Bett absenken:

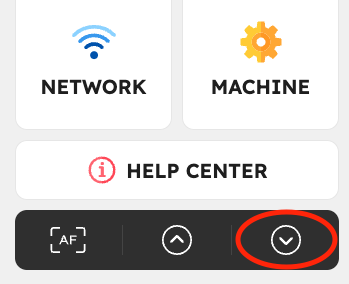

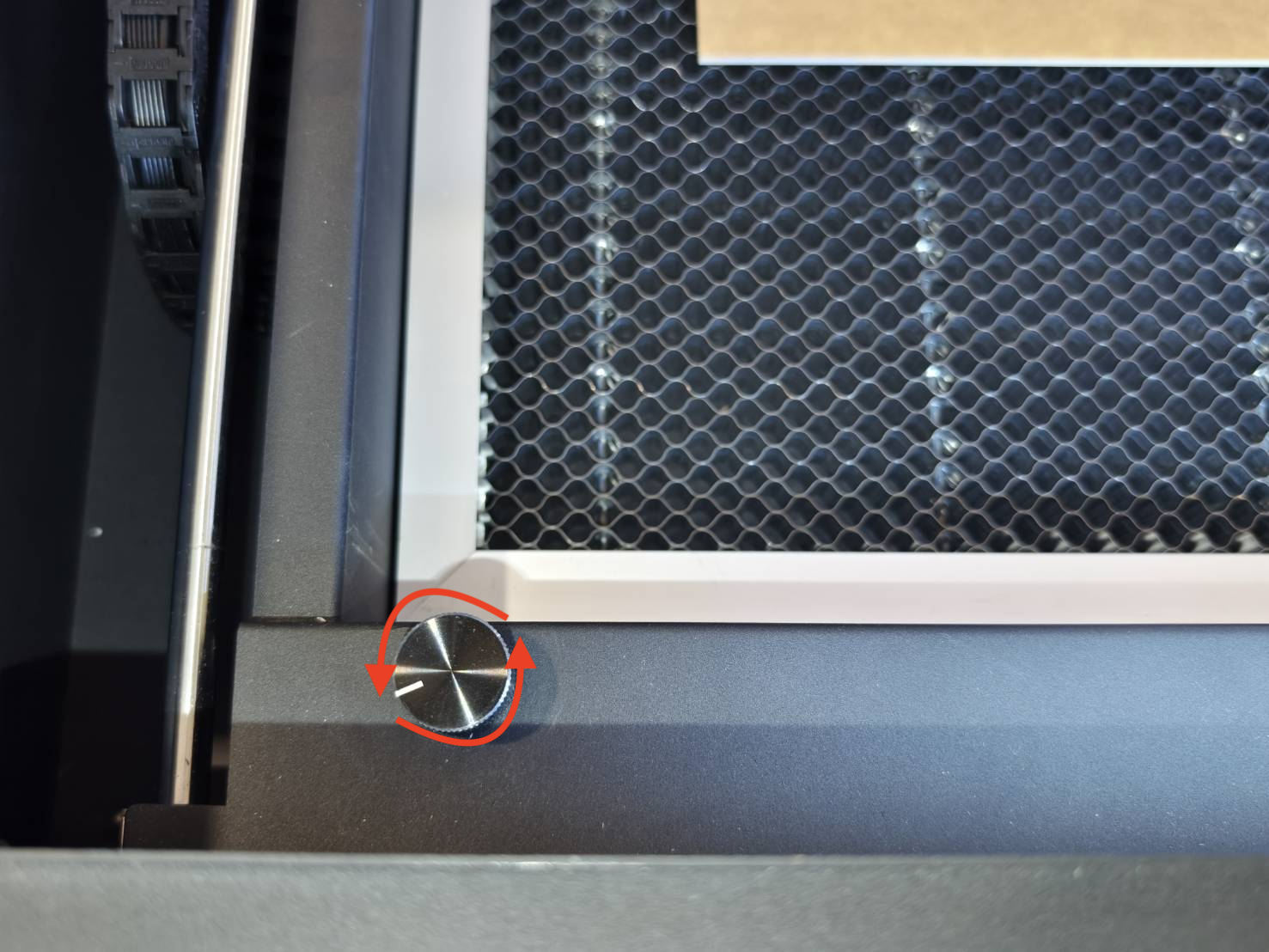

Senken Sie das Bett auf die unterste Position, indem Sie die Absenktaste am Bedienfeld drücken oder den Knopf manuell gegen den Uhrzeigersinn drehen.
| Bedienfeld | Drehknopf |
Schritt 3 - Düse und Fokuslinse demontieren:
Der Ring muss im Uhrzeigersinn gedreht werden, um ihn zu lösen.

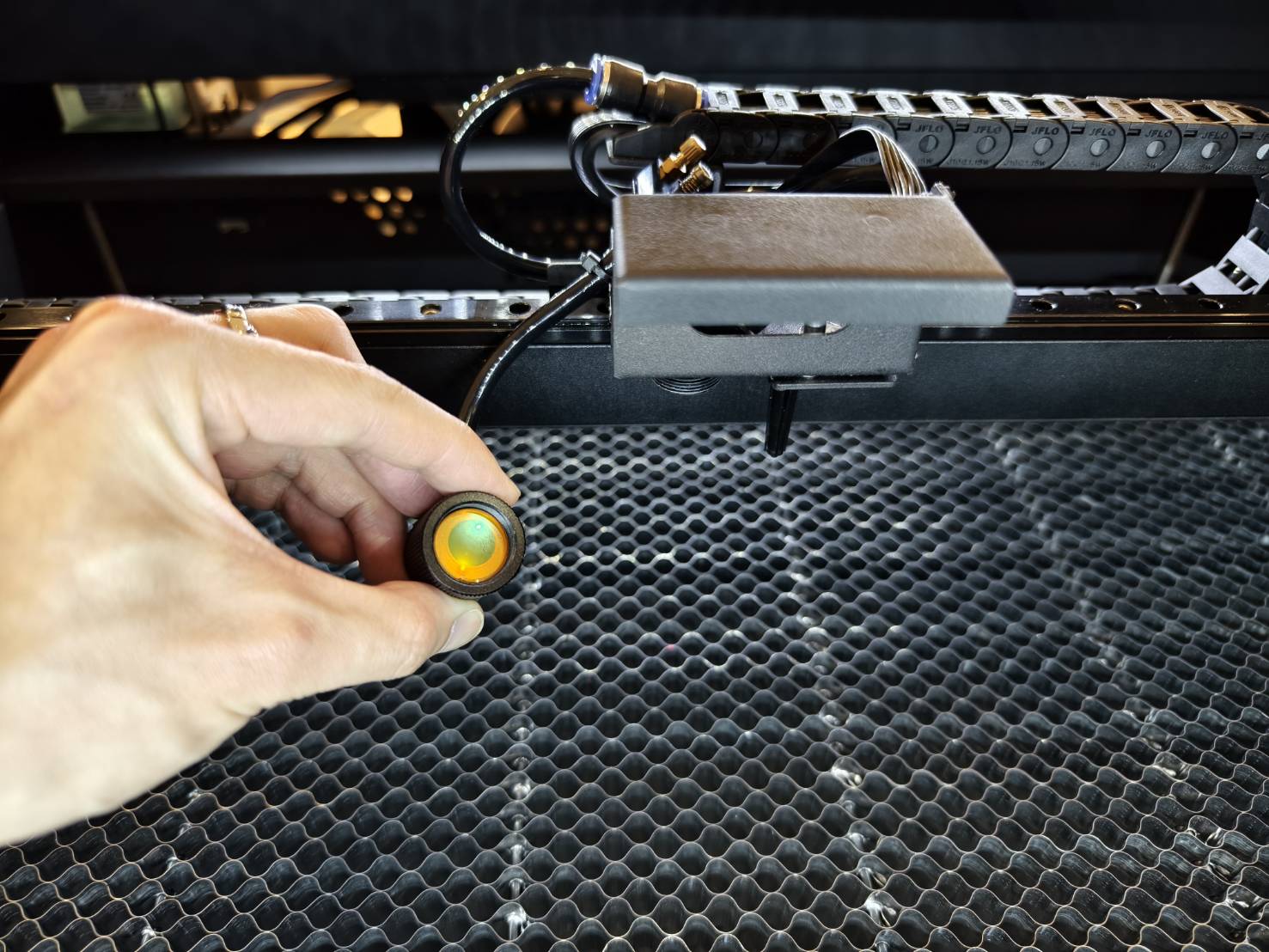

Nach dem Lösen des Rings kann die Düse von der Laserkopfbaugruppe entfernt werden.

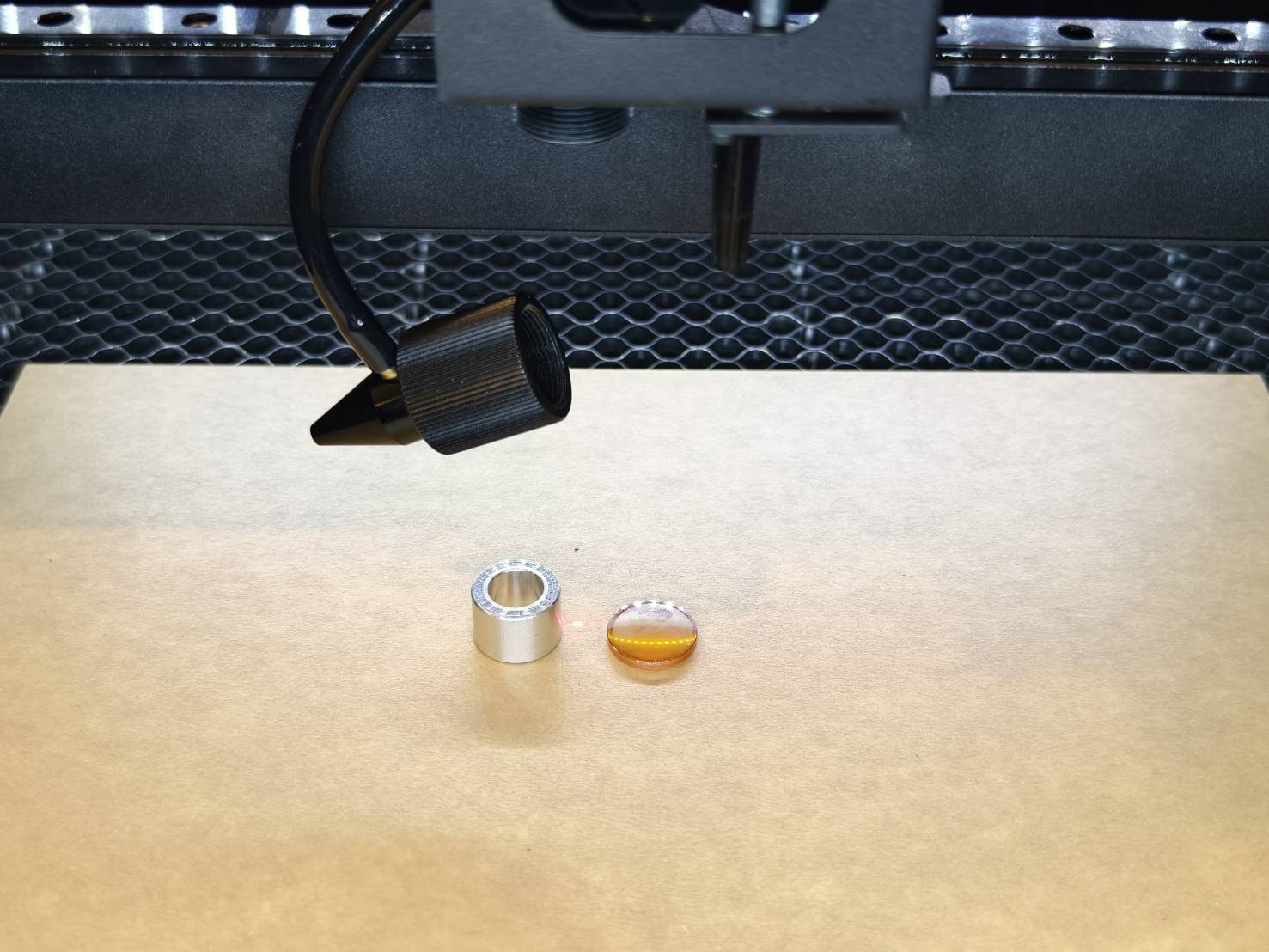

Es gibt die Fokuslinse, die Düse, den Ring und den Linsenblock. Bitte bewahren Sie diese sicher auf und lassen Sie den Luftschlauch angeschlossen.
Schritt 4 - Sicherstellen, dass der Luftschlauch nicht vom Laser getroffen wird

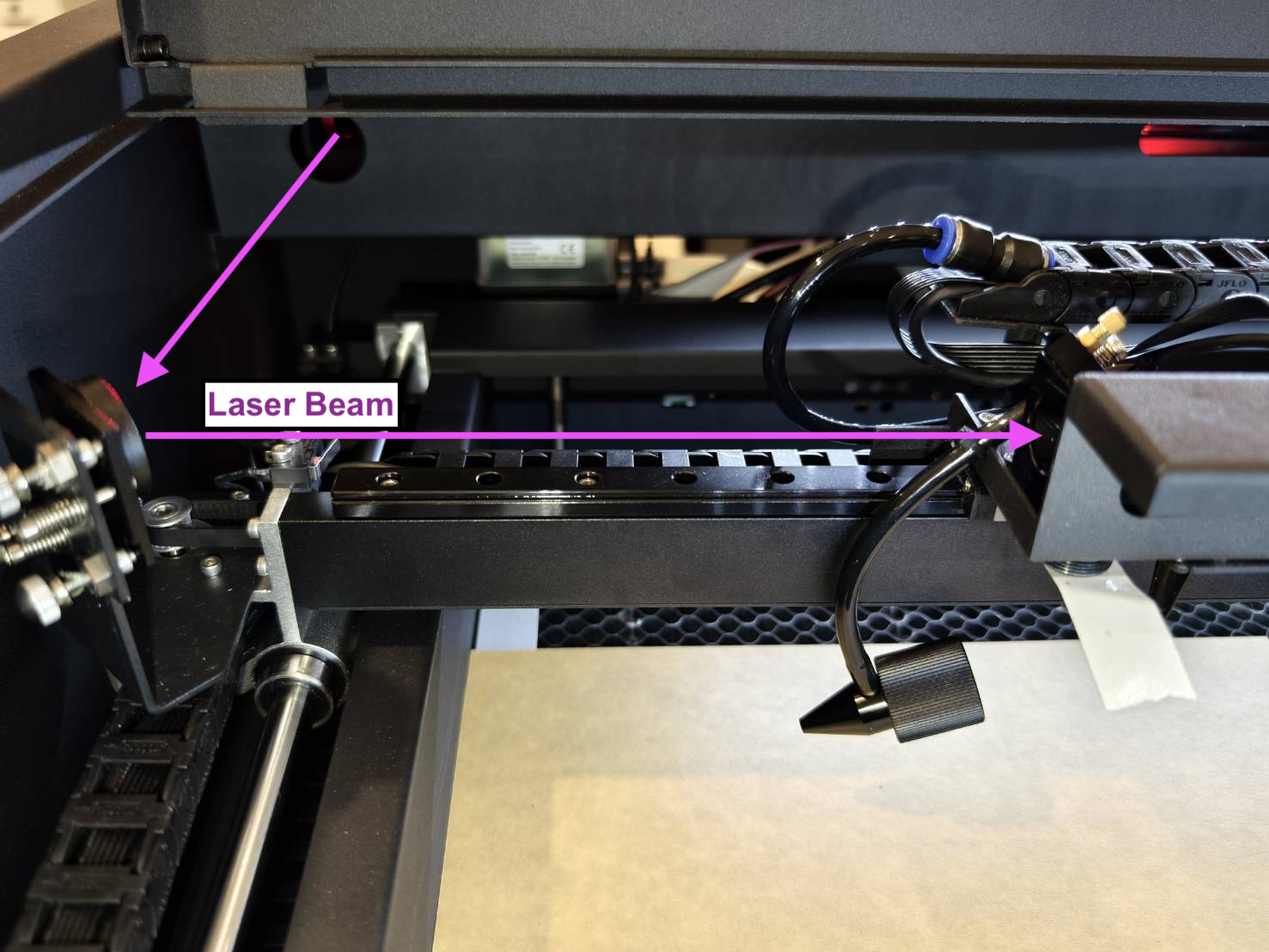

Überprüfen Sie, ob sich Ihr Luftschlauch im Strahlengang des Lasers befindet. Stellen Sie sicher, dass der Luftschlauch nicht vor dem Eingang des dritten Spiegels liegt.

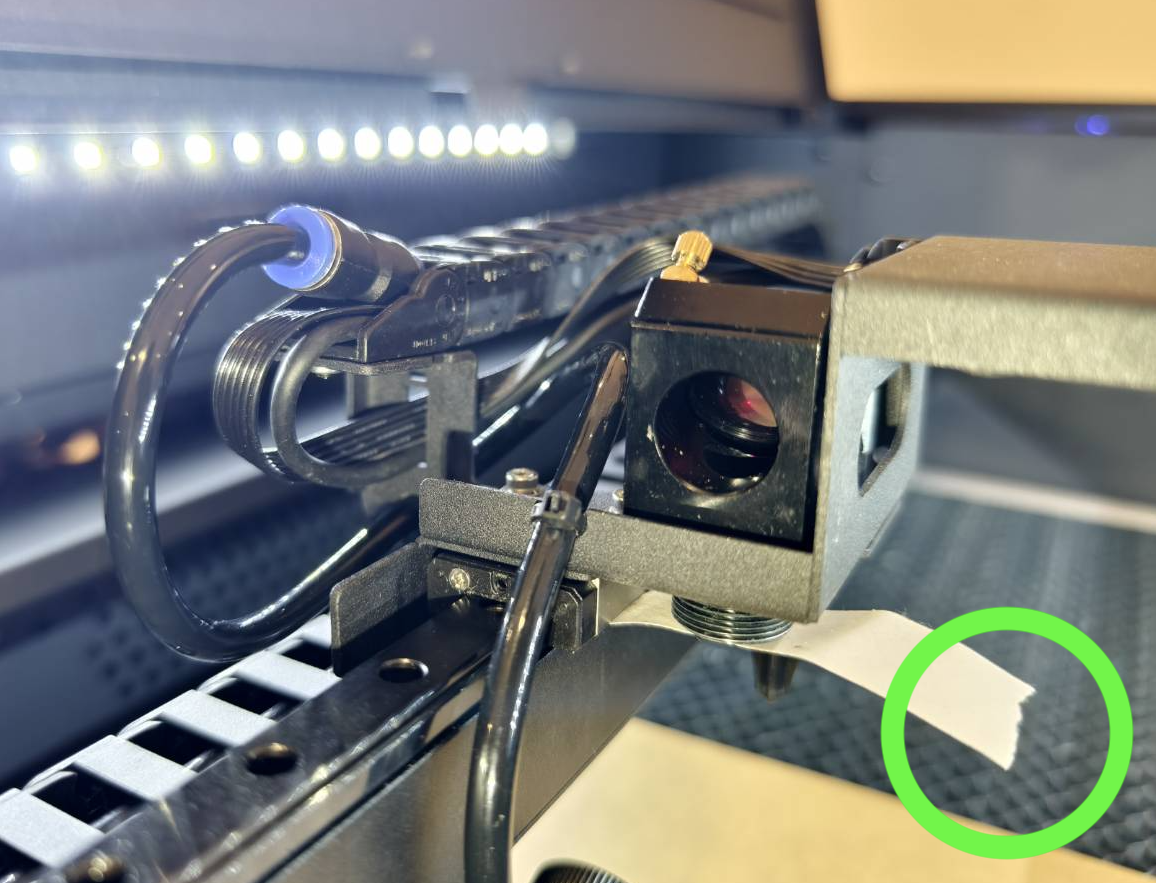

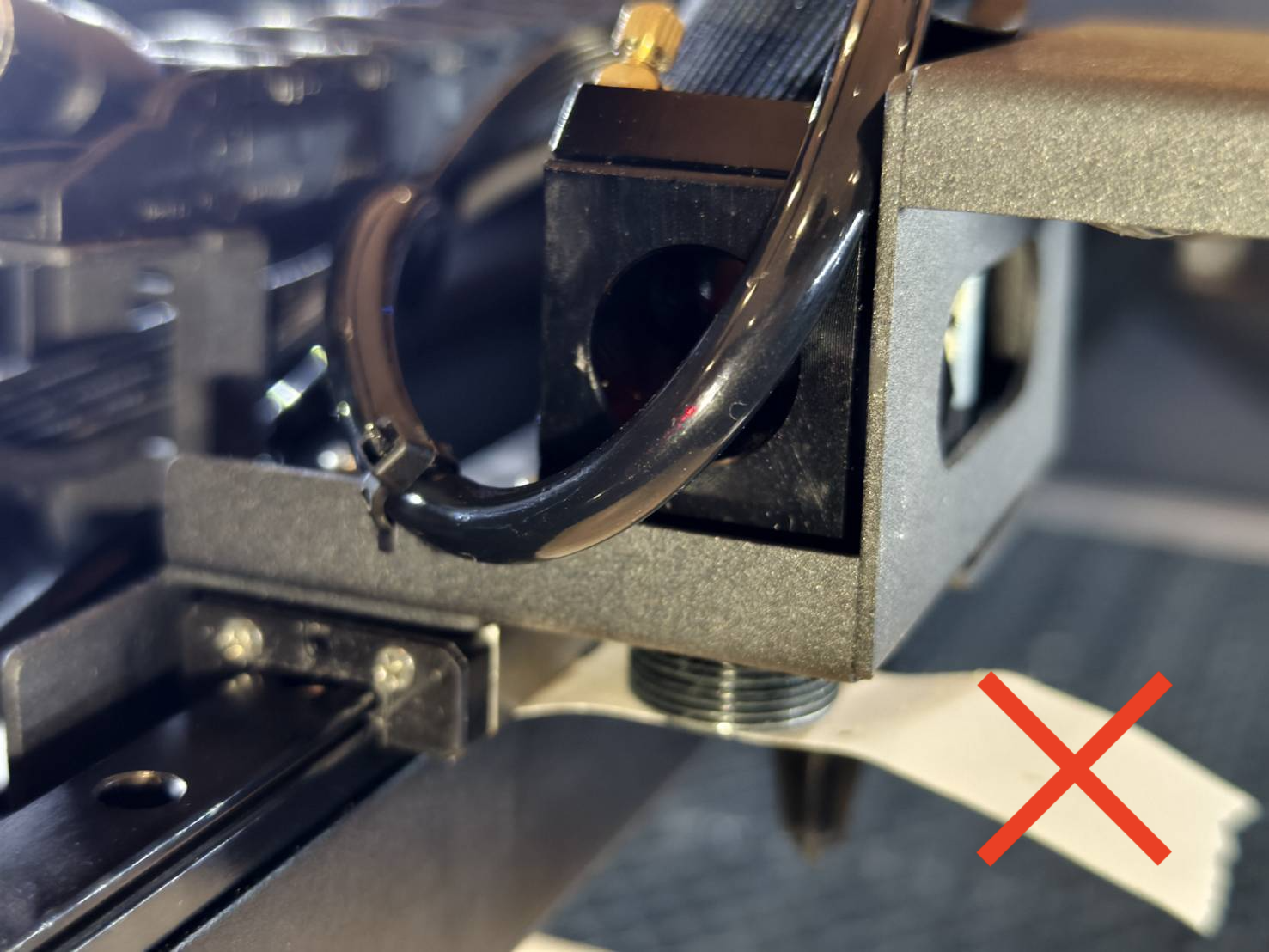

| Korrekte Position | Falsche Position |
Schritt 5 - Zurücksetzen des vertikalen Strahlengangs (Z-Achse) vom dritten Spiegel:

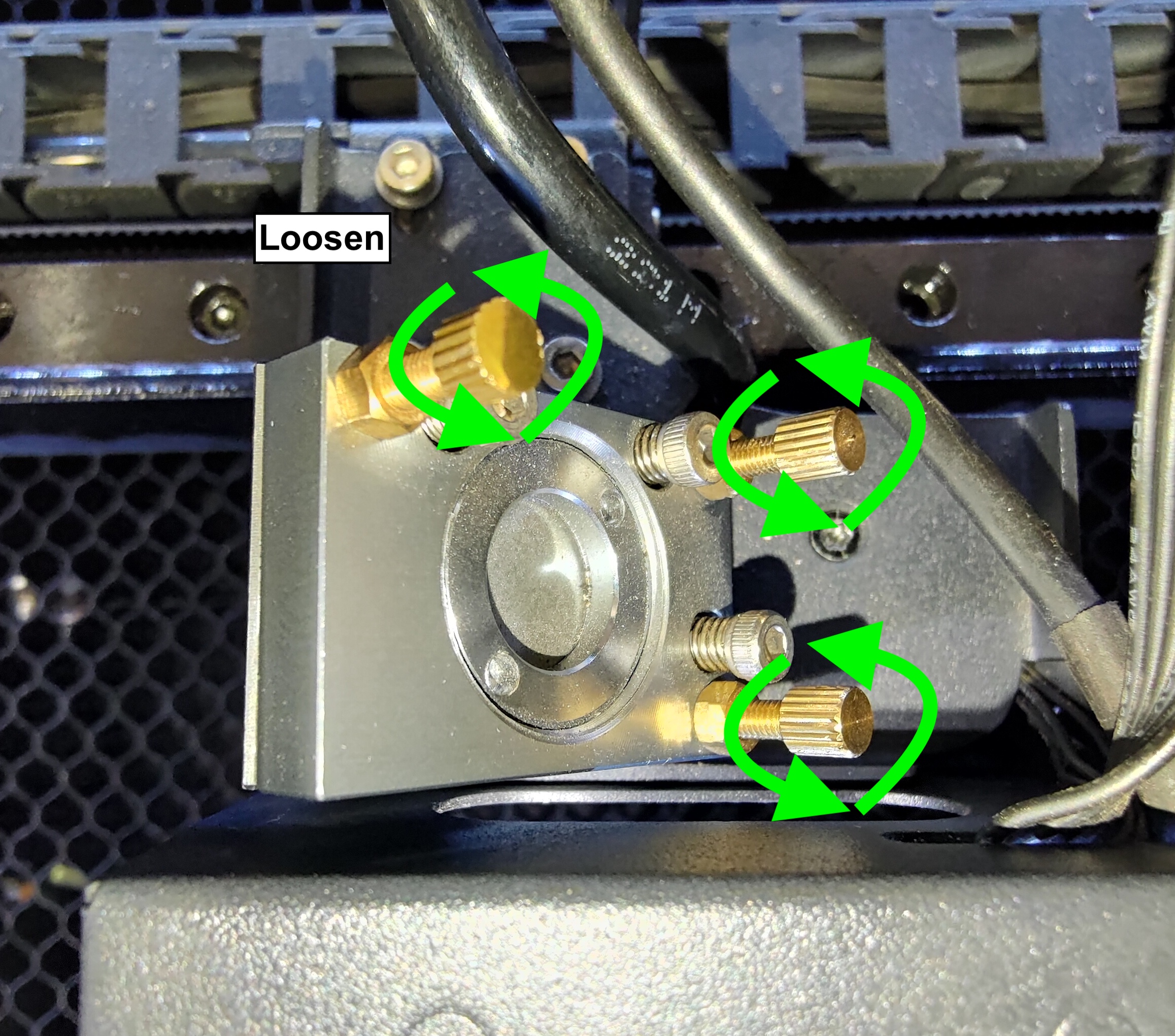

Verwenden Sie den Doppelmaulschlüssel und die Zange, um die drei Muttern am dritten Spiegel zu lösen.

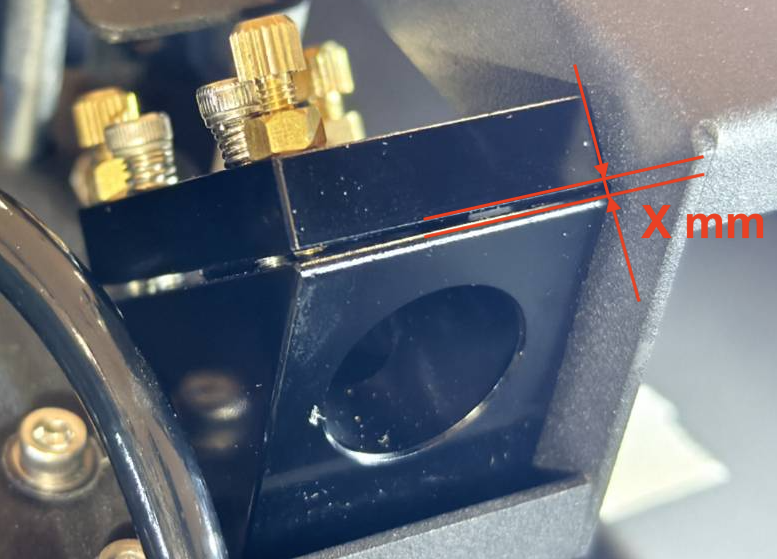

Drehen Sie diese drei Schrauben gegen den Uhrzeigersinn bis kein Spalt mehr zwischen dem Spiegelhalter und dem Sitz vorhanden ist, oder lösen Sie die Schrauben vollständig, ohne sie jedoch zu entfernen.

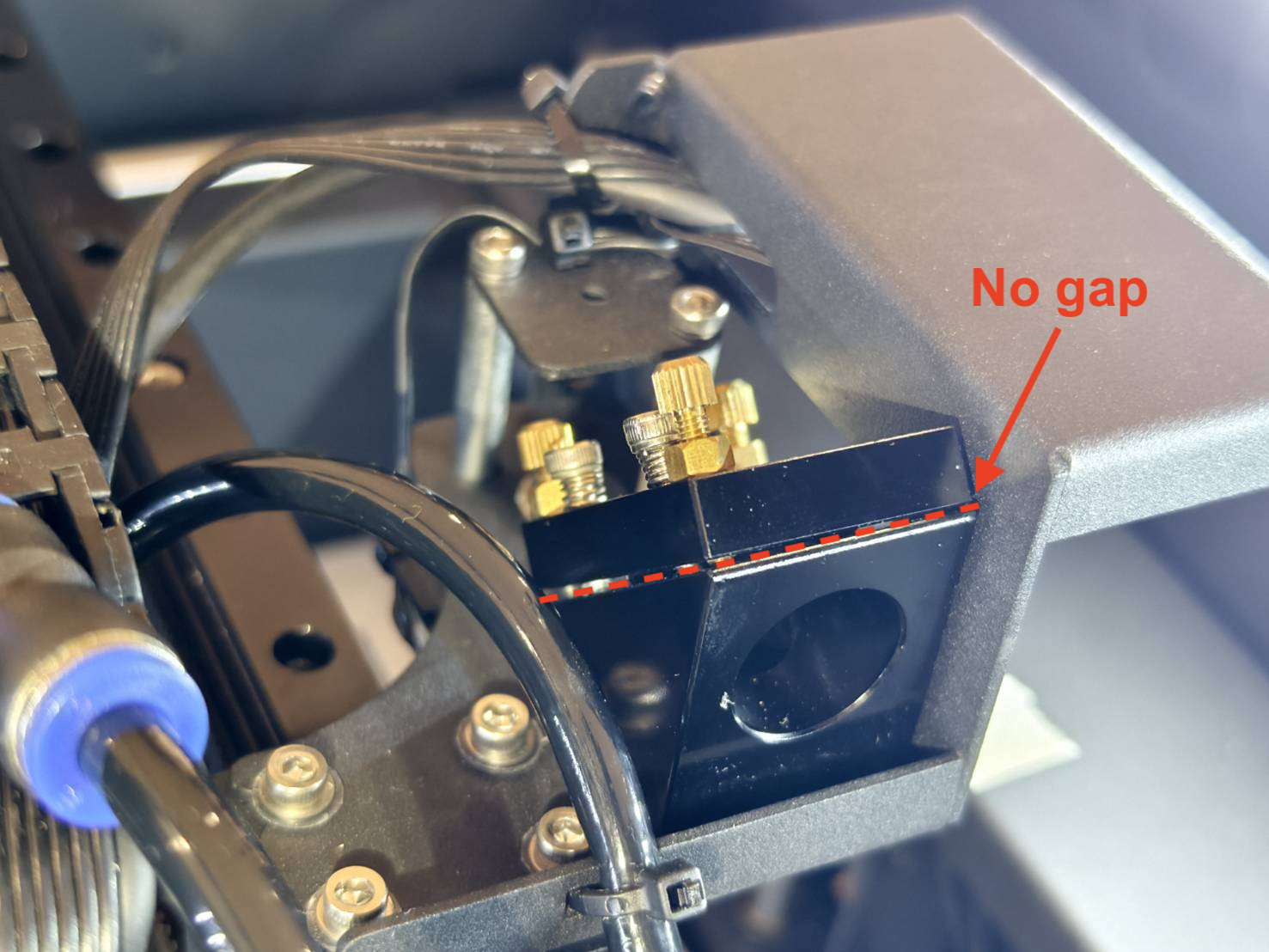

Wenn kein Spalt mehr zwischen ihnen vorhanden ist, wurde der vertikale Strahlengang zurückgesetzt.
Schritt 6 - Klebeband anbringen und Impulse erzeugen:

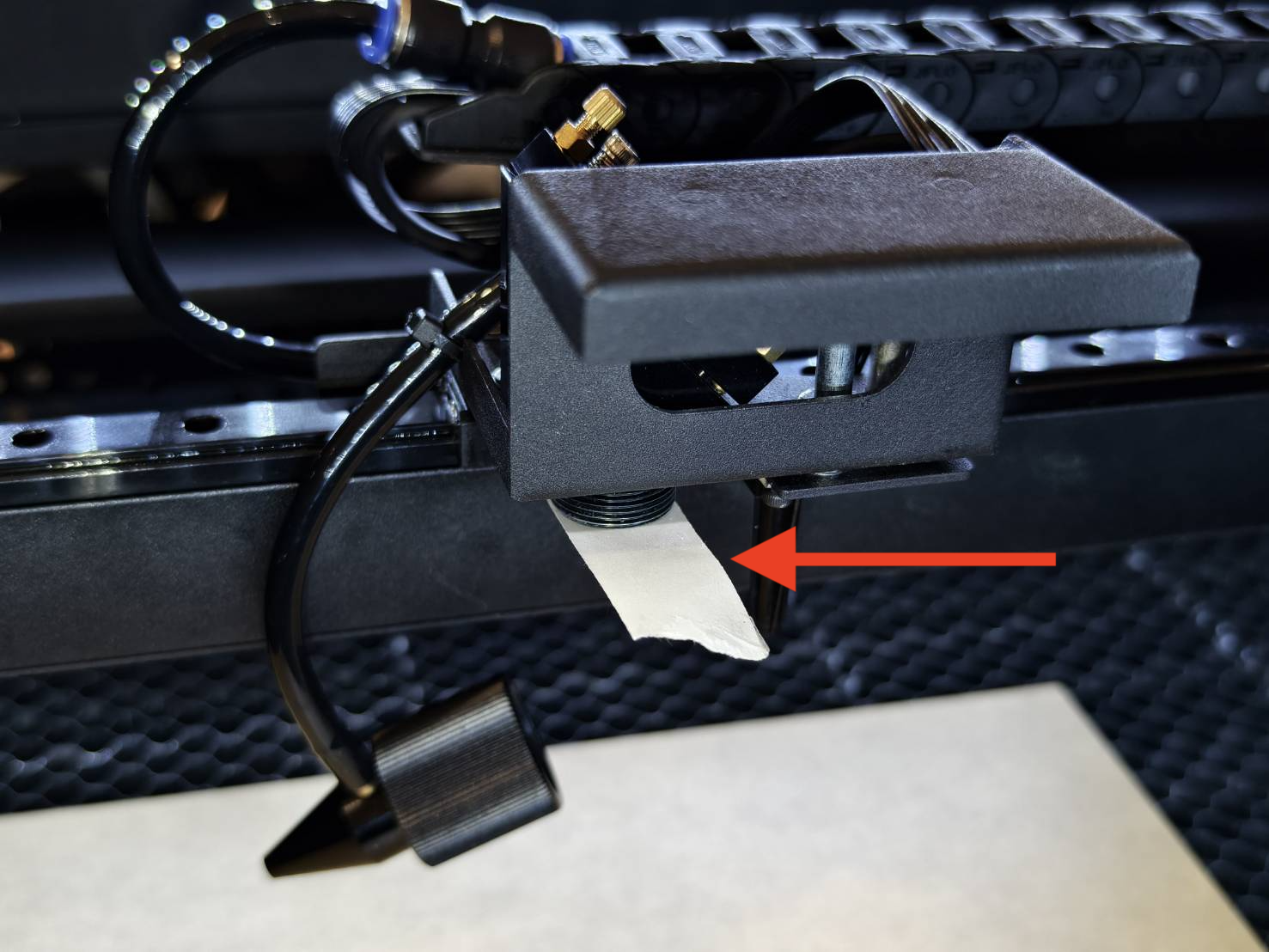

Platzieren Sie ein Stück einseitiges Klebeband unter dem Laserkopf und drücken Sie es gegen den Eingang, um eine Abdruckmarkierung zu erzeugen.

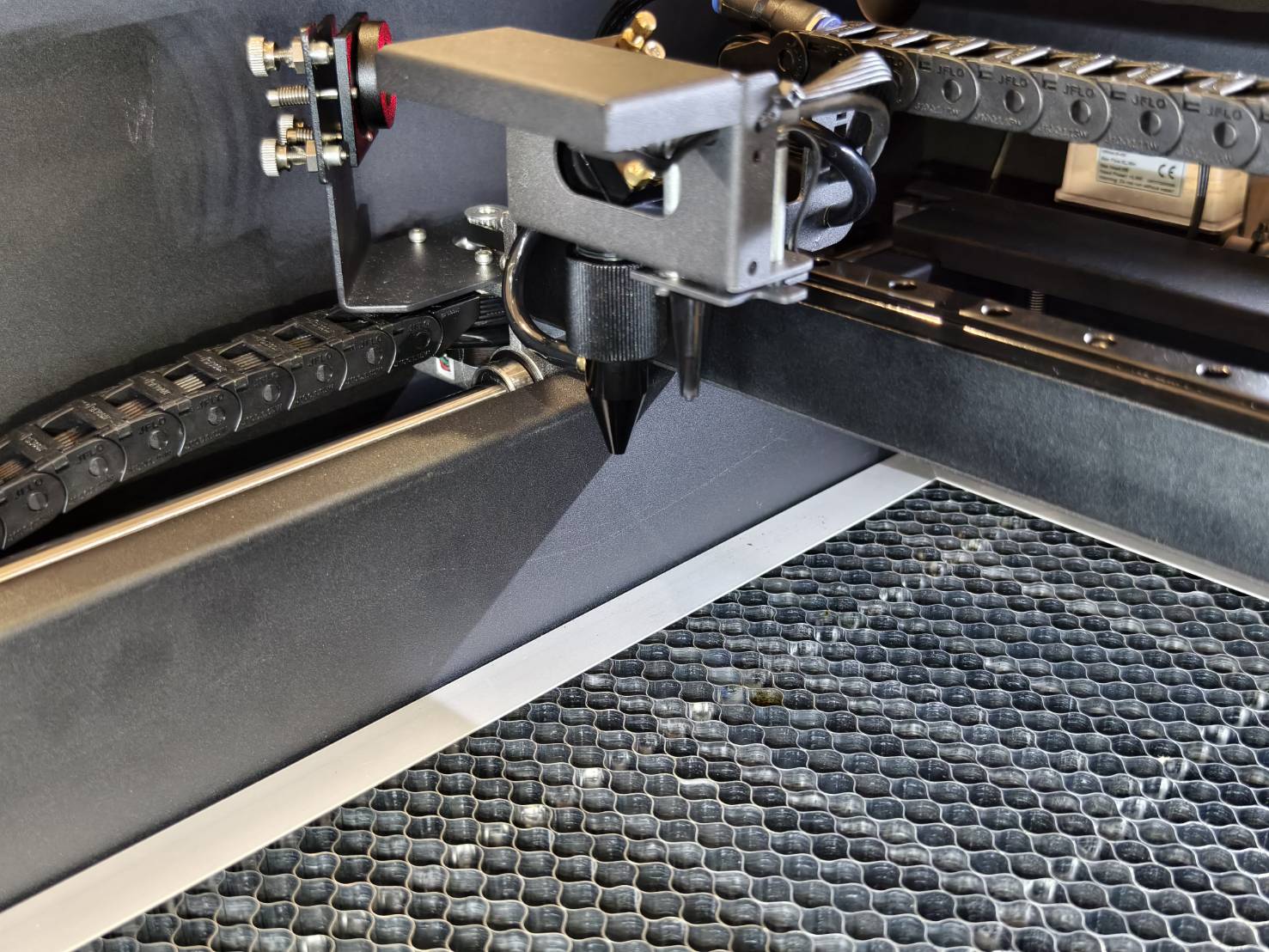

Bewegen Sie den Laserkopf zur Mitte des Arbeitstisches und führen Sie 3 Impulse aus.

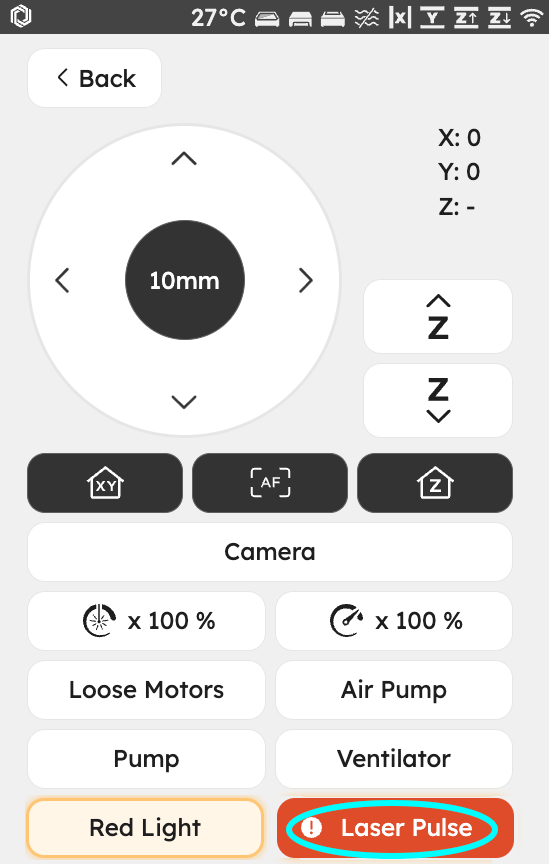

(Gehen Sie zu Steuerung >> Drücken Sie "Motor" >> Bewegen Sie den Kopf manuell >> Schließen Sie den Deckel >> Führen Sie 3 Impulse aus)
Schritt 7 - Bestimmung der Position des vertikalen Punktes:
Entfernen Sie das Klebeband und ermitteln Sie die Position des Punktes.
Es gibt nur drei mögliche Positionen: Mitte, links und rechts.
|

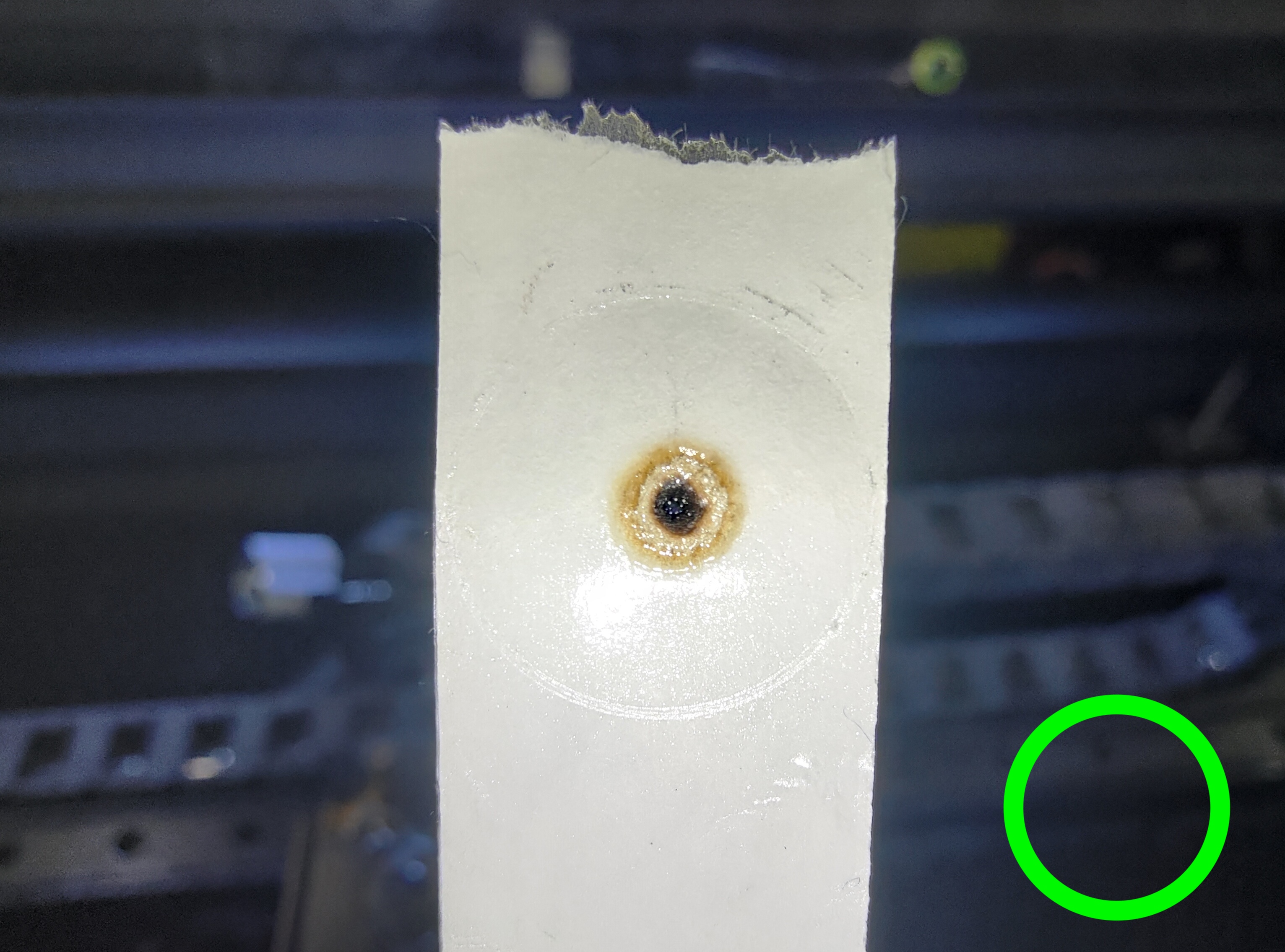

1. Mittelposition: |
|

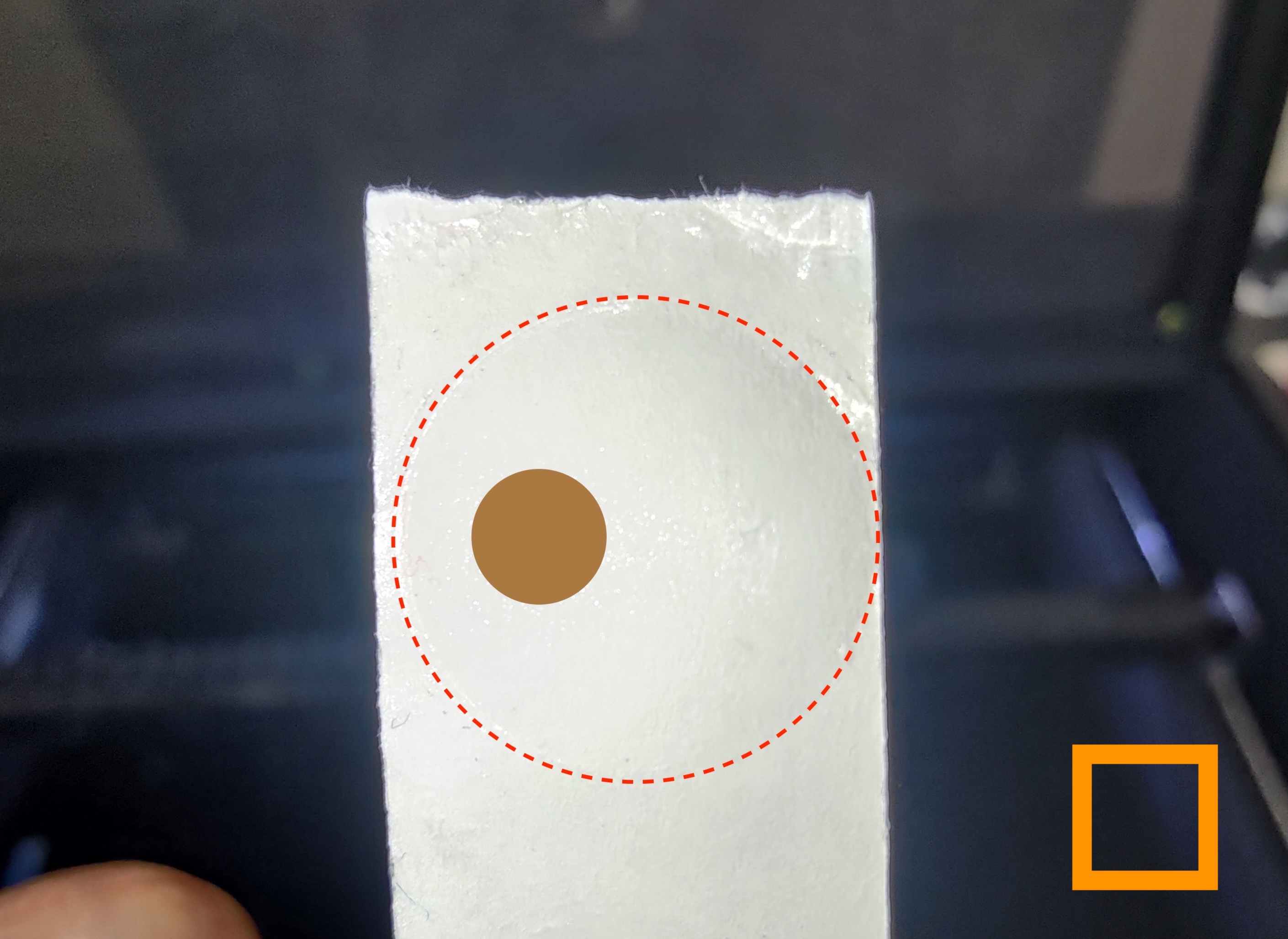

2. Linke Position:
|
|

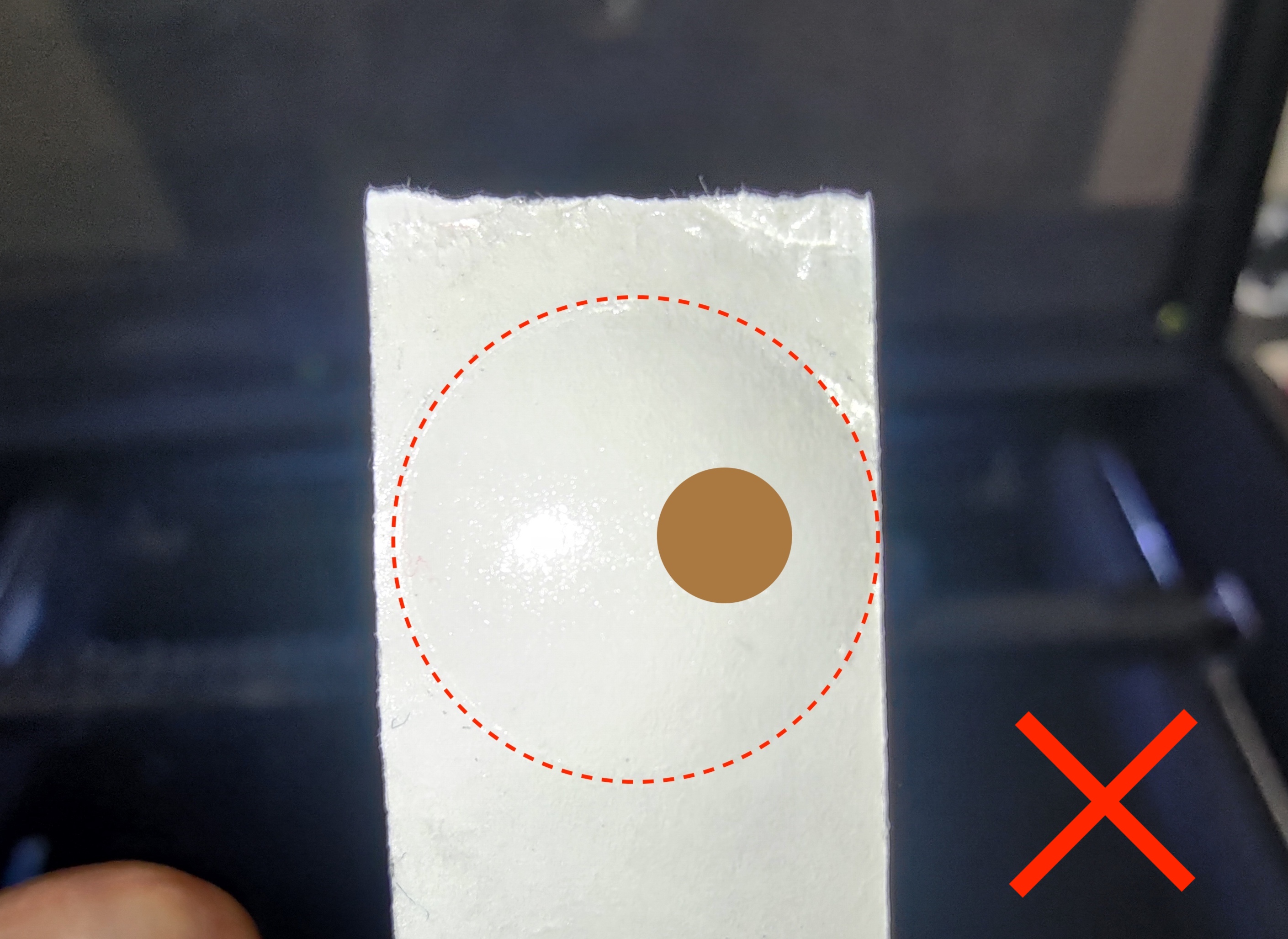

3. Rechte Position: Wenn sich Ihr Punkt wie im obigen Foto rechts befindet, zeigt dies, dass der Ausgabewinkel Ihrer Laserröhre zu niedrig ist und nicht angepasst werden kann. Bitte brechen Sie hier ab und kontaktieren Sie Ihren lokalen Händler für weitere Unterstützung. |

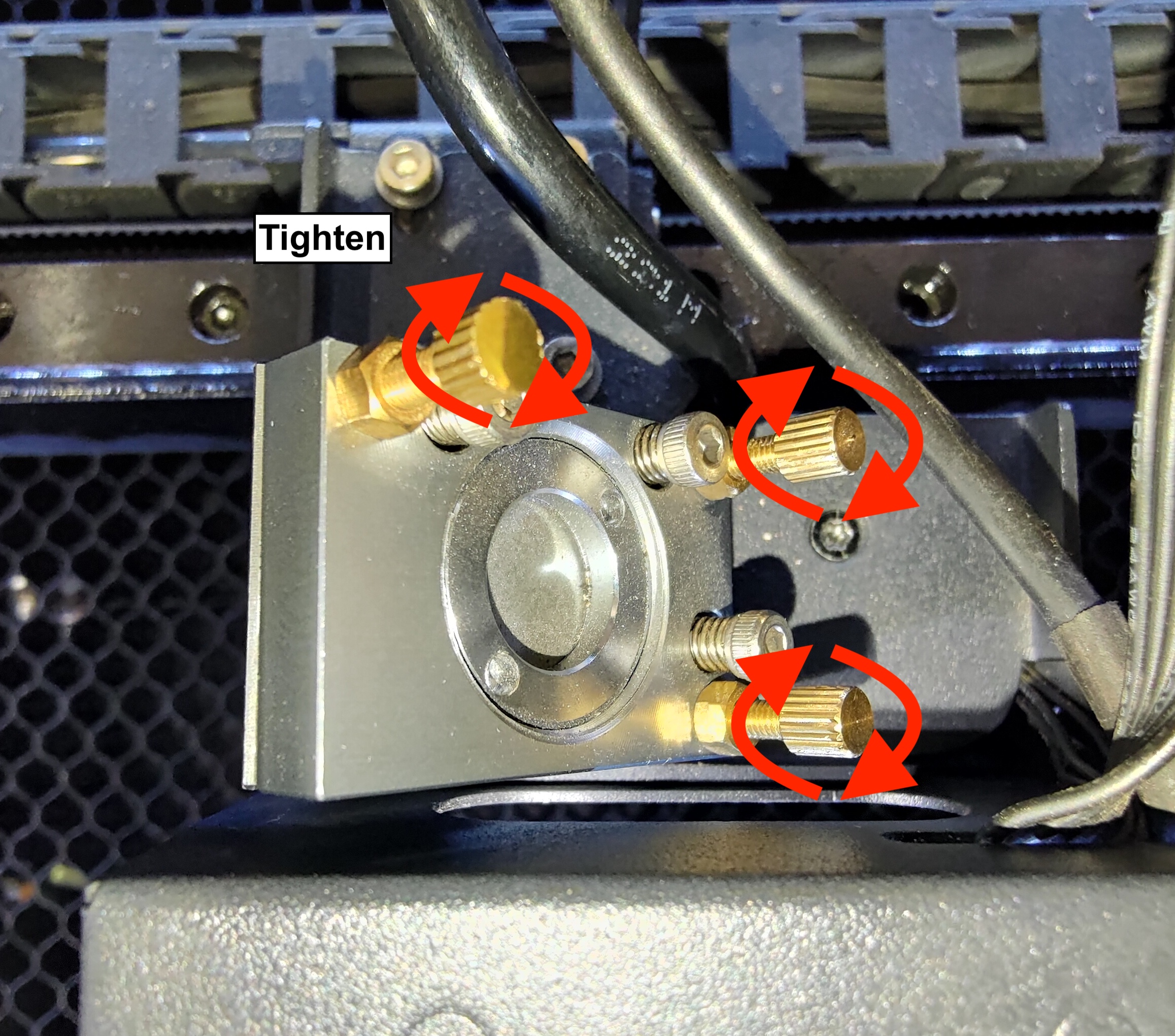

Schritt 8 - Festziehen aller Muttern am 3. Spiegel:
Ziehen Sie nach der Anpassung alle Muttern fest, um die Position zu fixieren.
Schritt 9 - Wiedereinbau der Düse:
|
Schritt 10 - Rückkehr zum Standard-OPA-Verfahren:
Bitte beachten Sie, dass diese Anweisung nicht den Abschluss Ihres OPA bedeutet.
Um mit dem OPA-Verfahren fortzufahren, kehren Sie bitte zum Standard-OPA-Verfahren zurück.
Justierung des optischen Pfads
