2-4 Promark Kamerakalibrierung

Zusätzlich zur Infrarot-Vorschaufunktion unterstützt Promark auch die Kameraausrichtung. Bitte führen Sie die folgenden Schritte der Reihe nach aus, um die Kamerakalibrierung durchzuführen, bevor Sie die Kameraausrichtungsfunktion verwenden.

Schritt 1 - Schachbrettmuster platzieren

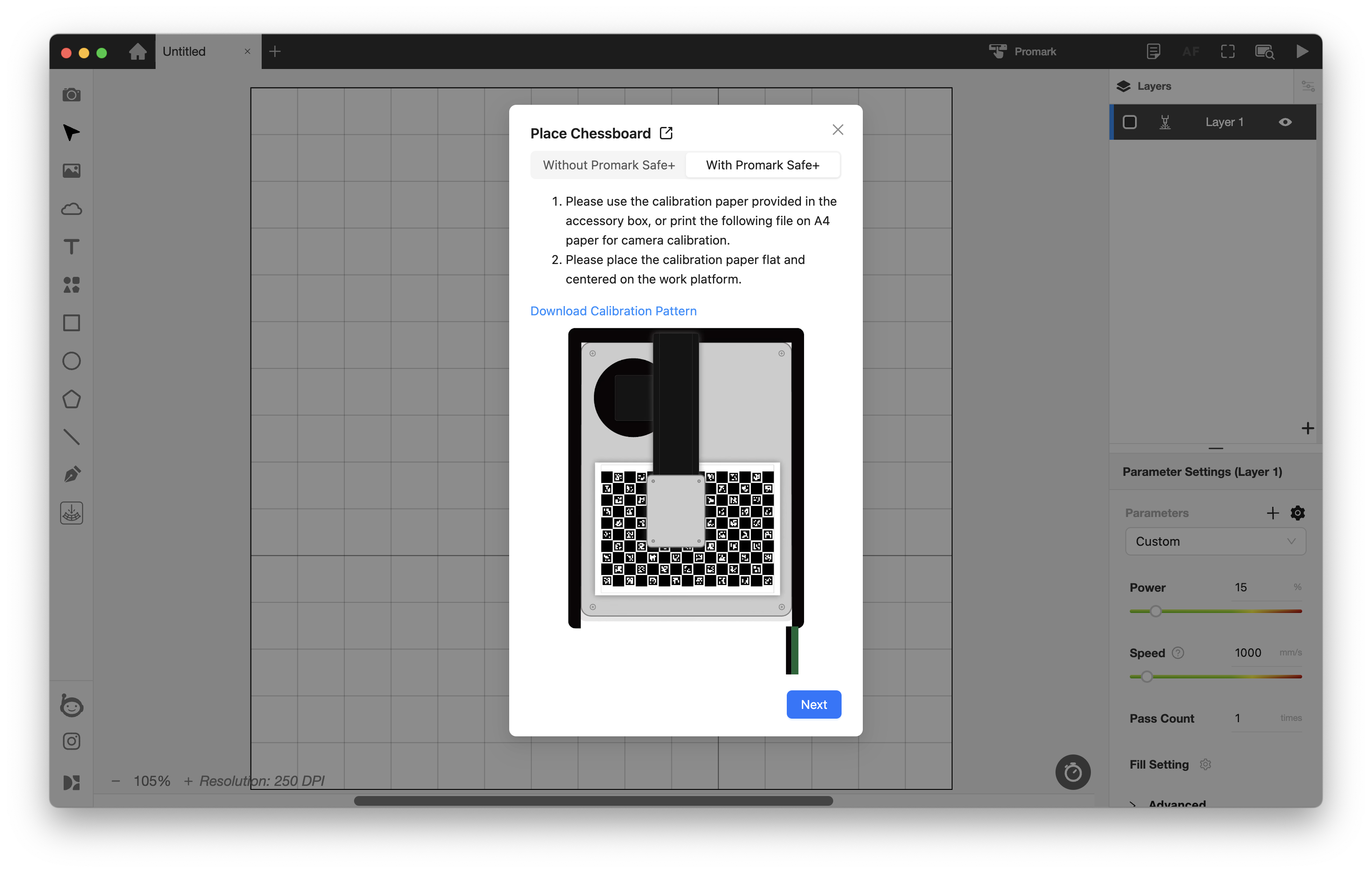

1-1. Legen Sie das schwarz-weiße Schachbrettpapier aus dem Zubehörkarton in die Mitte der Arbeitsplattform und stellen Sie sicher, dass das Papier vollständig eben aufliegt, ohne Wölbungen, Falten oder Markierungen.

⚠︎ Falls Ihr Schachbrettpapier verloren gegangen oder beschädigt ist, können Sie es im Kamerakalibrierungsfenster herunterladen oder diese Schachbrettvorlage mit einem Drucker ausdrucken.
Bitte stellen Sie sicher, dass die Druckskalierung auf 100% eingestellt ist.

1-2. Stellen Sie den Fokus auf die geeignete Brennweite für das Objektiv ein. (Hinweis: Es ist normal, dass der angezeigte Bereich des Schachbretts bei einer Brennweite von 220 mm kleiner erscheint.)

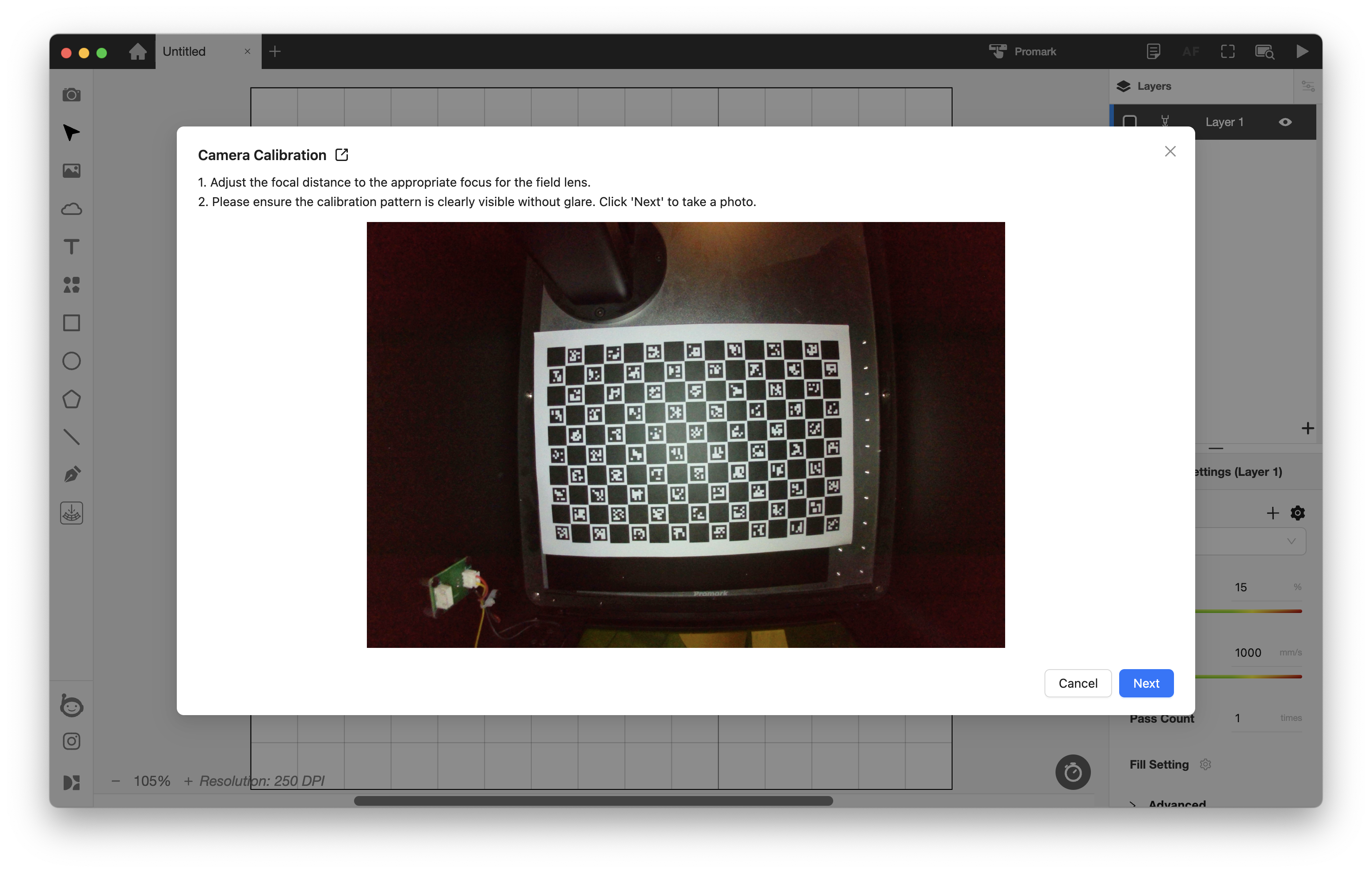

1-3. Stellen Sie sicher, dass keine Reflexionen auf dem Schachbrett vorhanden sind und jedes Quadrat deutlich sichtbar ist. Klicken Sie auf "Weiter", um mit der Fotoaufnahme fortzufahren.

• Wenn nach der Aufnahme ein Fehler angezeigt wird, bedeutet dies, dass das Schachbrettmuster nicht ausreichend erkannt wurde. Bitte überprüfen Sie, ob das Schachbrettpapier korrekt positioniert ist, stellen Sie sicher, dass sich keine reflektierende Lichtquelle in der Nähe befindet, und vergewissern Sie sich, dass das Papier eben aufliegt.

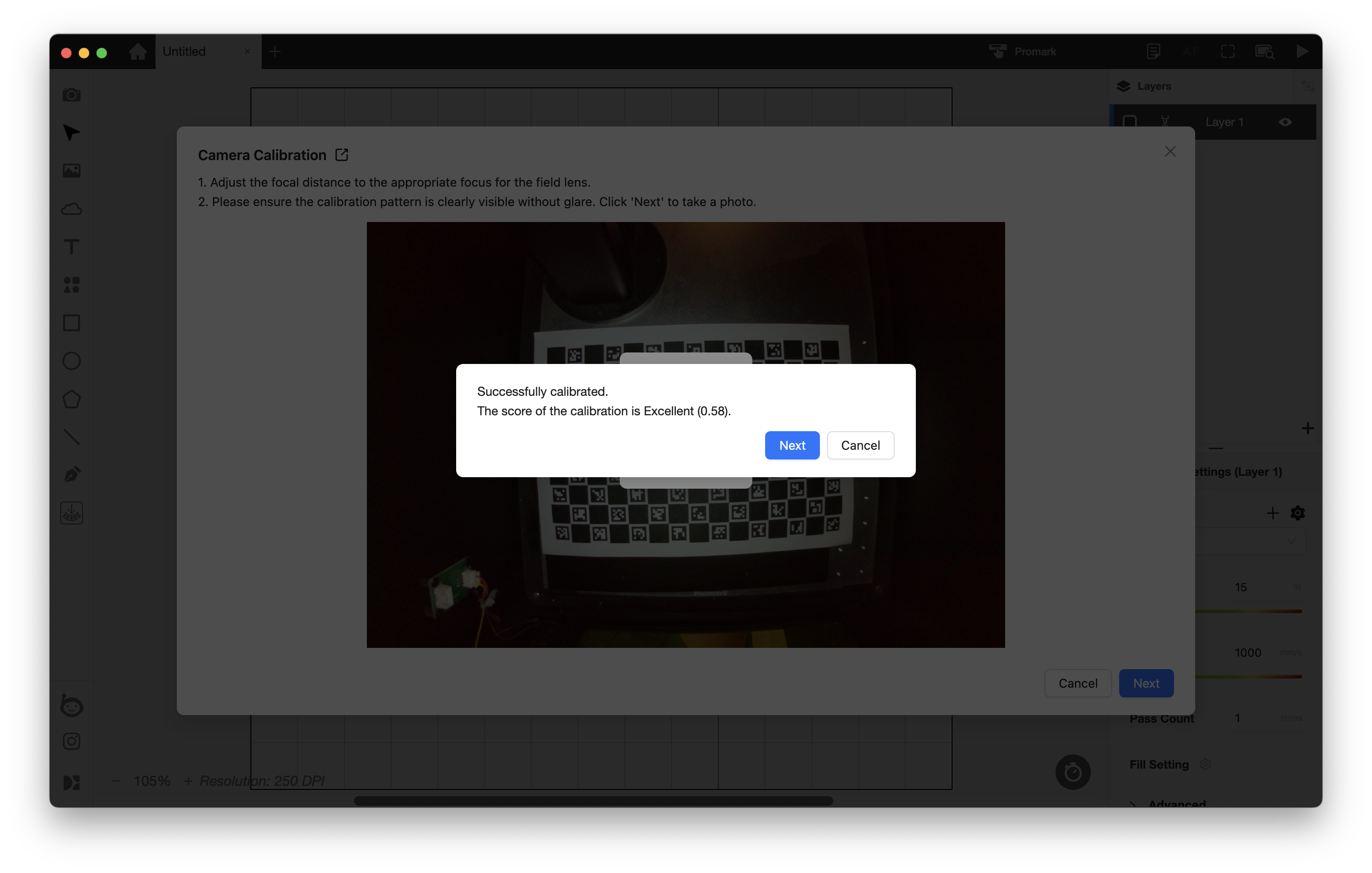

• Nach der Erfassung des Schachbretts wird eine Bewertung angezeigt. Normalerweise lautet die Bewertung "Ausgezeichnet".

Schritt 2 - Kalibrierungsformen zeichnen

⚠︎ Wenn Sie den Promark (Safety+) verwenden, beachten Sie bitte diesen Link um die Türschutzfunktion zu aktivieren, bevor Sie den Laser zu Ihrer Sicherheit starten.

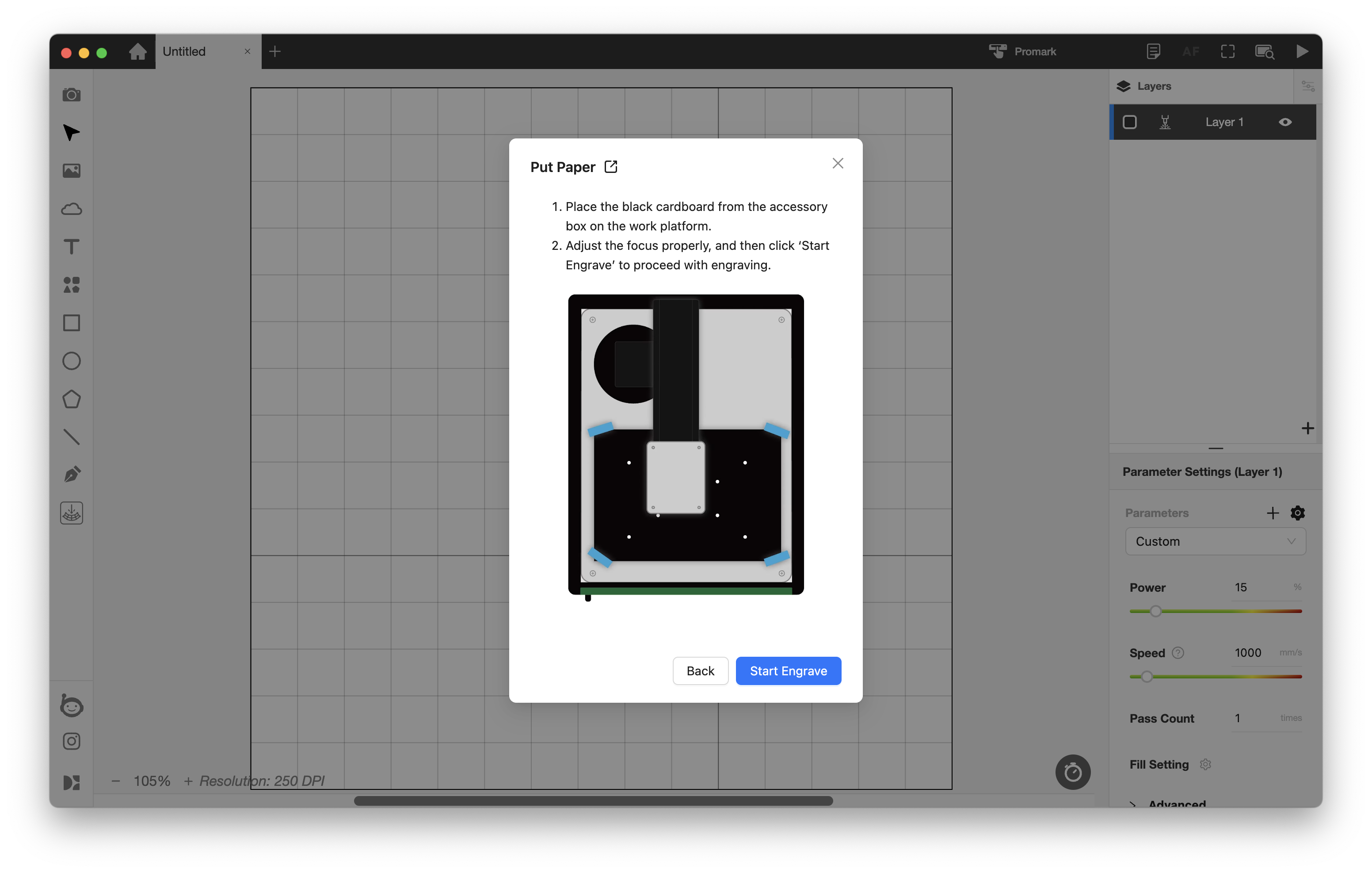

2-1. Legen Sie den schwarzen Karton aus dem Zubehörkarton auf die Arbeitsplattform. Führen Sie nach erneuter Fokusüberprüfung die Gravur der Kalibrierpunkte durch.

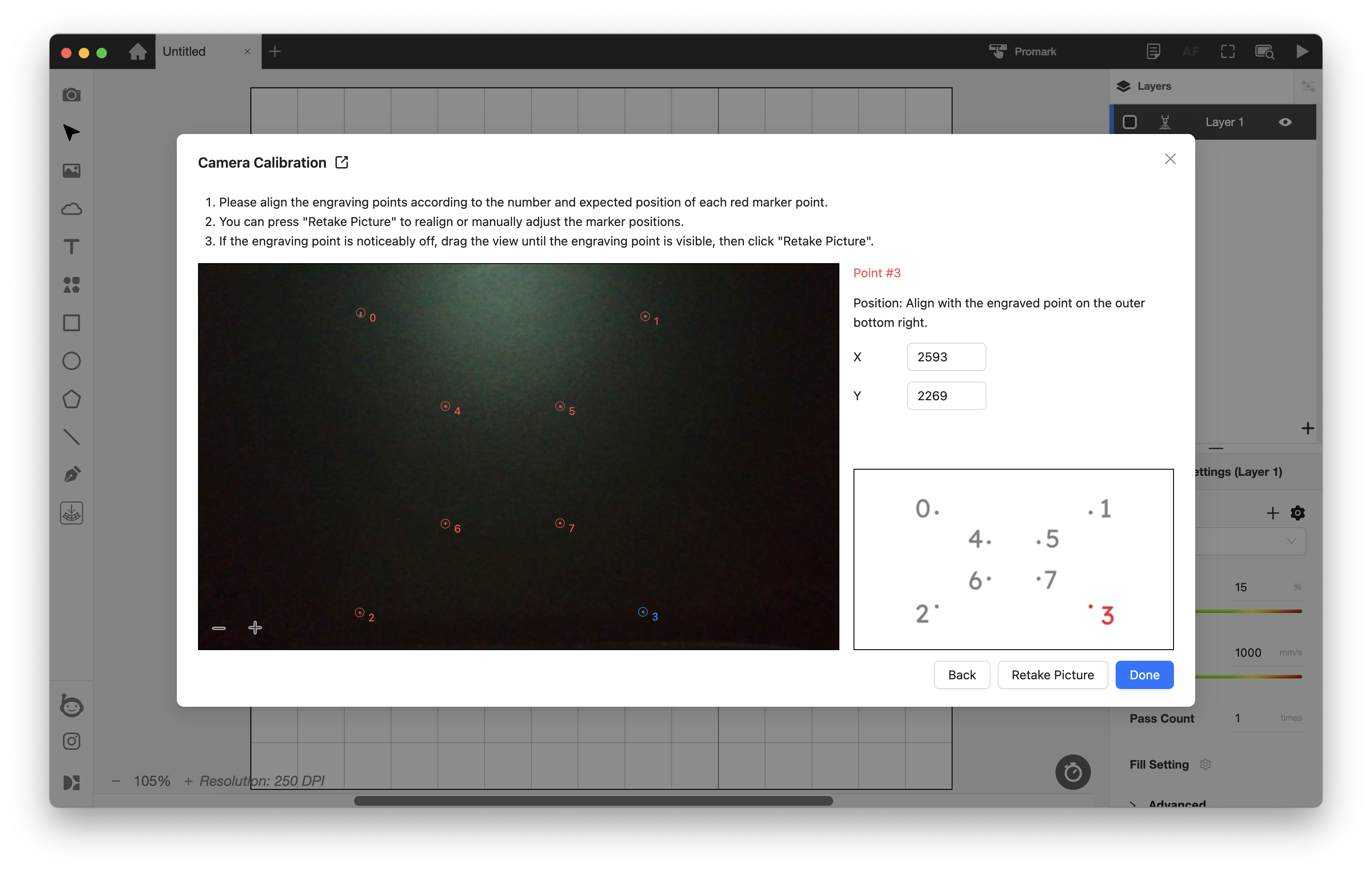

2-2. Überprüfen Sie nach Abschluss der Gravur der Kalibrierungspunkte, ob diese mit den roten Punkten übereinstimmen. Wählen Sie dann die acht Punkte in der richtigen Reihenfolge aus und prüfen Sie, ob die rechts angezeigte Kalibrierungssequenz mit dem unten gezeigten Beispiel übereinstimmt.

2-3. Wenn die Positionen der acht Punkte auf dem Foto eindeutig falsch oder nicht ausgerichtet sind, versuchen Sie, alle umliegenden Hindernisse zu entfernen und stellen Sie sicher, dass keine erkennbaren Reflexionen von umliegenden Lichtquellen vorhanden sind. Klicken Sie auf "Foto erneut aufnehmen", bis die acht Punkte korrekt erkannt werden. Die Kalibrierung ist abgeschlossen, sobald dieser Schritt beendet ist.
