2-1 Montage und Inbetriebnahme (Promark)

Vielen Dank, dass Sie sich für FLUX-Produkte entschieden haben.

Bevor Sie den Promark auspacken, lesen Sie bitte unbedingt die Sicherheitsvorschriften.

Die folgenden Kapitel (2-1 bis 2-4) bieten eine Anleitung zur Montage und Inbetriebnahme Ihres Geräts.

1. Lieferumfang

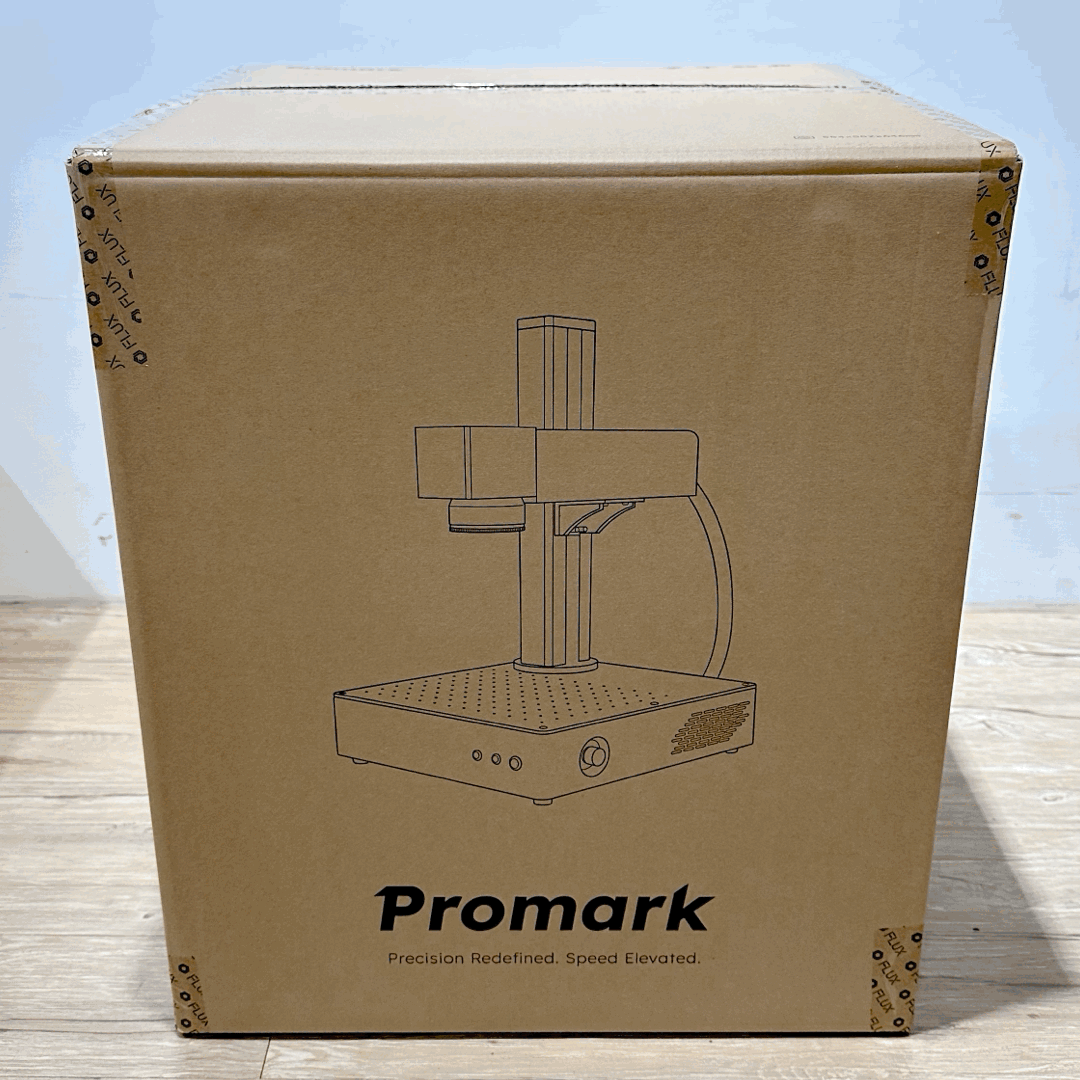

a. Öffnen Sie den Karton auf dem Boden und entnehmen Sie die Zubehörbox und das Gerät.
⚠︎ Hinweis: Die Verkabelung zwischen der Haupteinheit und dem Galvanometerarm darf nicht getrennt werden.

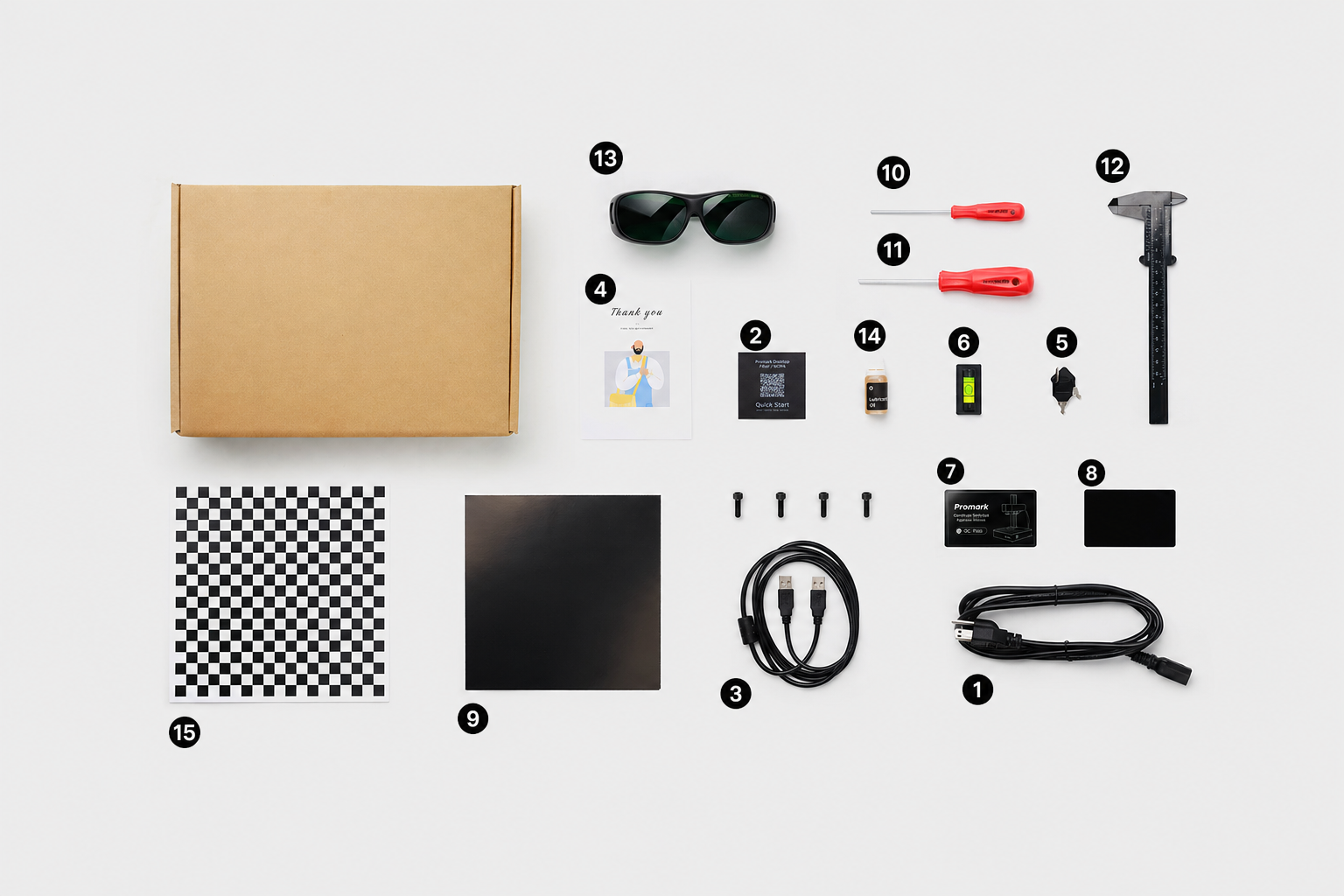

b. Entnehmen Sie das Zubehör und überprüfen Sie die enthaltenen Teile.

1. Netzkabel
2. Schnellstart-QR-Code-Karte
3. USB-A-auf-USB-A-Kabel
4. USB-A-auf-USB-B-Kabel
5. Dankeskarte
6. Schlüssel
7. Nivellierwerkzeug
8. Werksprüfkarte
9. Schwarze Aluminiumplatte
10. F-Theta-Linsen-Kalibrierungspapier
11. M4-Schraubenschlüssel
12. M5-Schraubenschlüssel
13. Messschieber
14. OD6+ 1064nm Laserschutzbrille
15. Schmieröl
16. Schachbrett-Kalibrierplatte

2. Montage

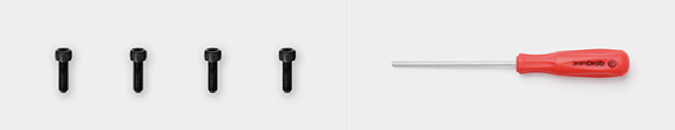

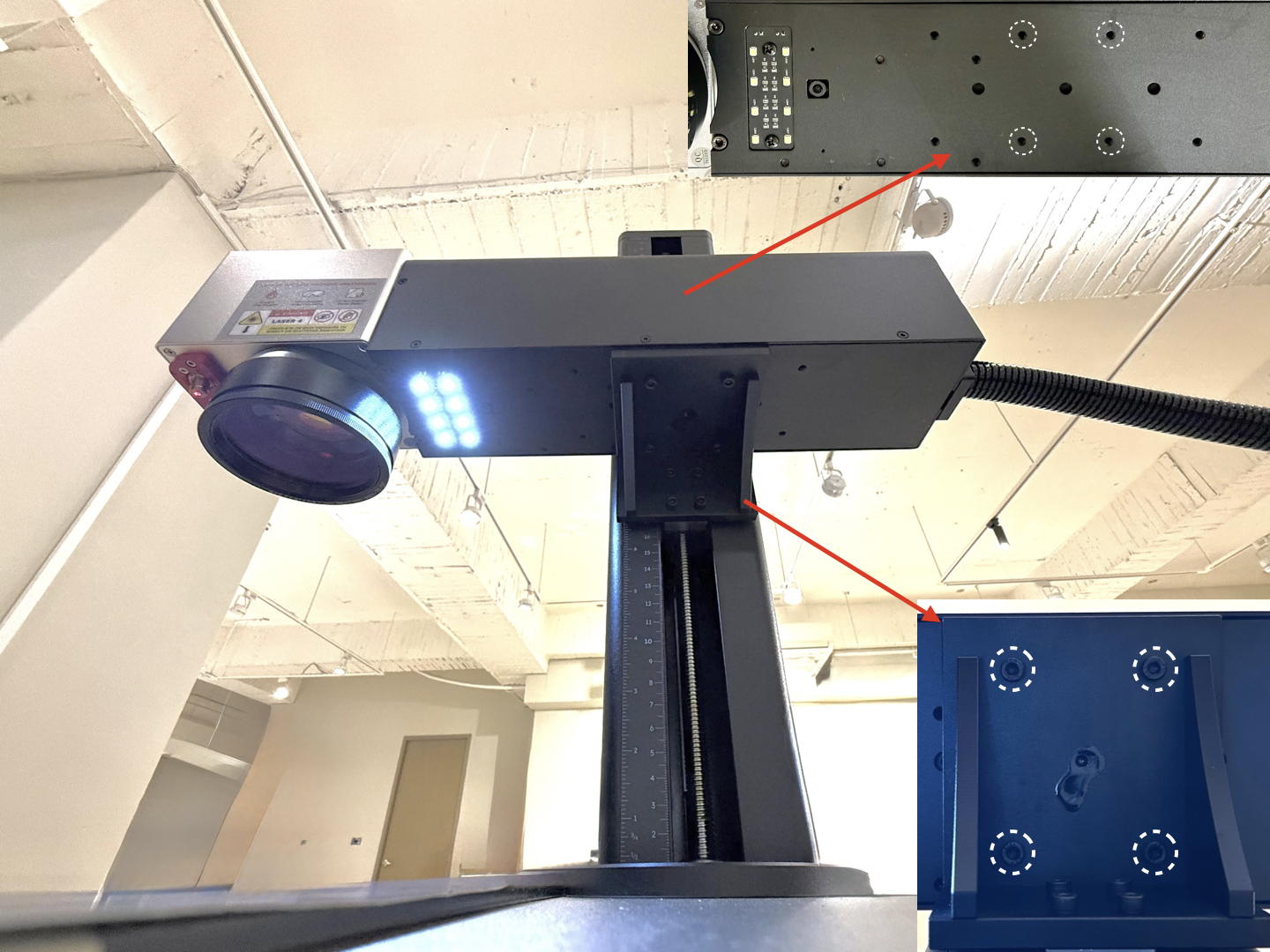

a. Montage des Galvanometerarms: Befestigen Sie den Galvanometerarm mit dem M4-Schlüssel und vier Schrauben auf der Plattform der Z-Achsen-Säule.

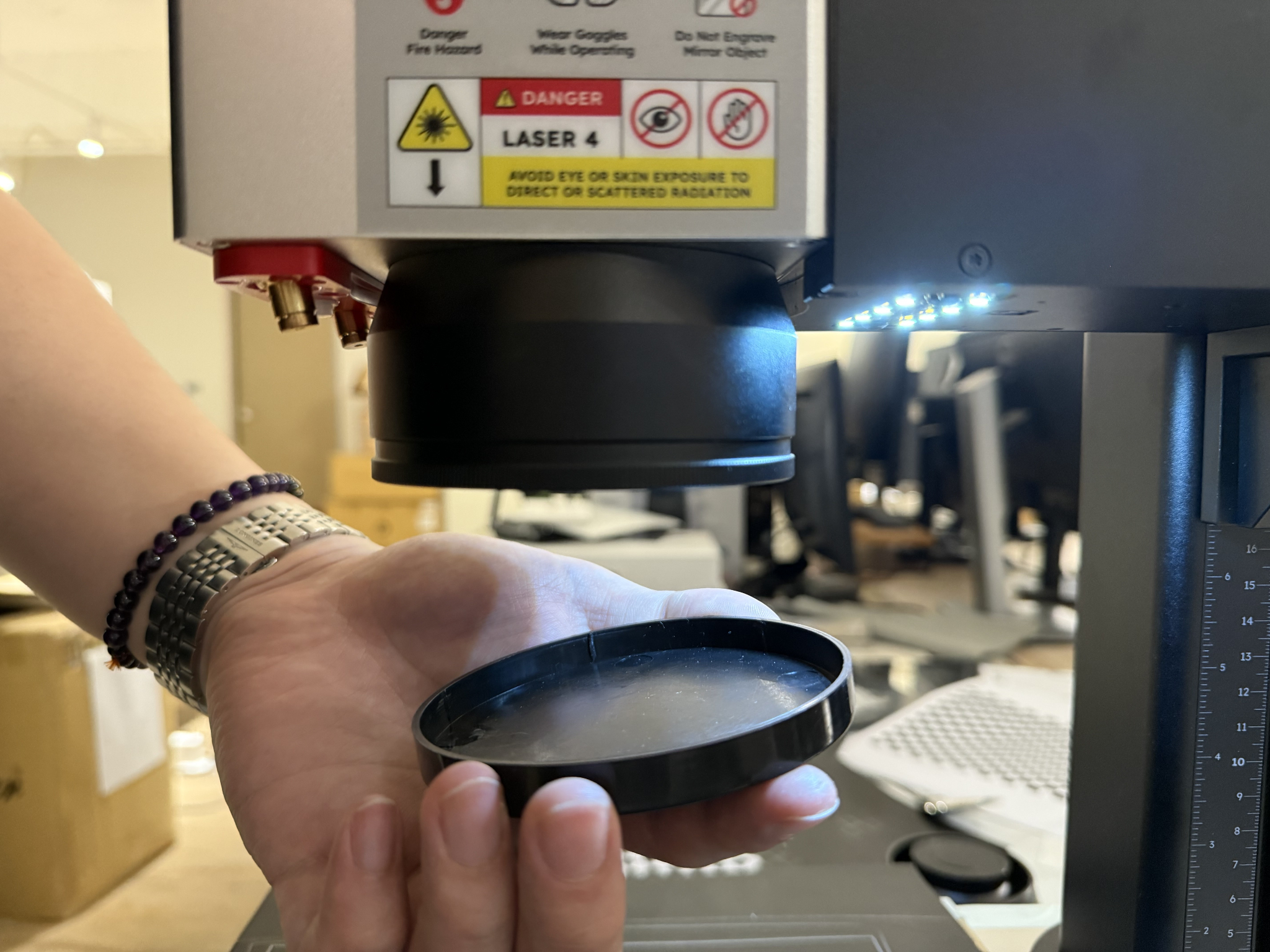

b. Entfernen Sie die Abdeckung der F-Theta-Linse und bewahren Sie sie im Zubehörkasten auf.

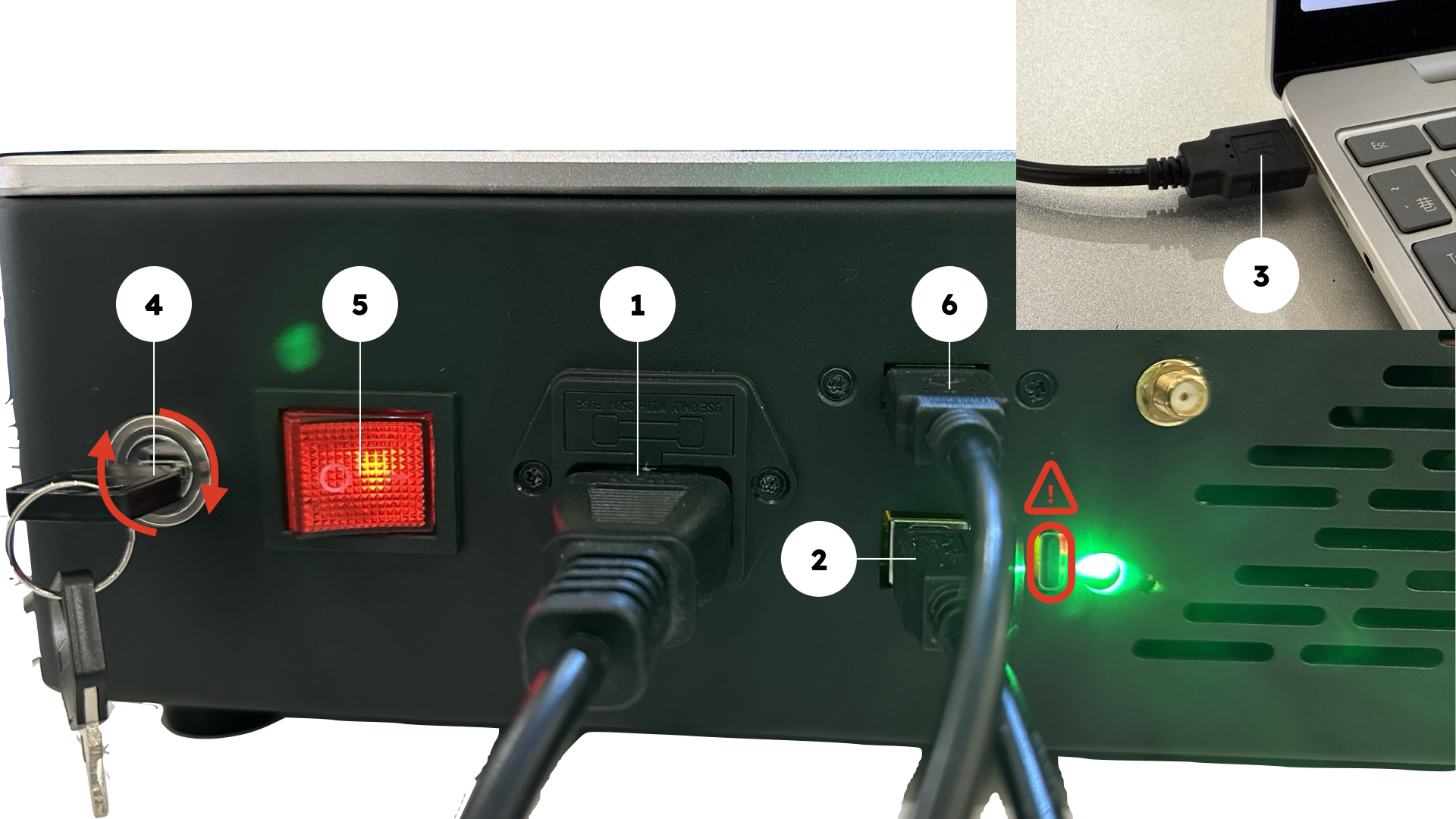

c. Inbetriebnahme:

⚠︎ Achtung: Verwenden Sie NICHT den USB-Anschluss Typ C. Dies könnte Ihren Computer beschädigen.

1. Schließen Sie das Netzkabel an.
2. Verbinden Sie das USB-B-Ende des USB-Kabels mit der Maschine.
3. Verbinden Sie das USB-A-Ende des USB-Kabels mit dem Computer.
4. Verwenden Sie den Schlüssel aus dem Zubehörkasten und drehen Sie ihn im Uhrzeigersinn, um die Maschine zu entriegeln.
5. Drücken Sie den roten Wippschalter, um die Maschine einzuschalten.
6. Kamerakabel (USB-A-auf-USB-A-Kabel)

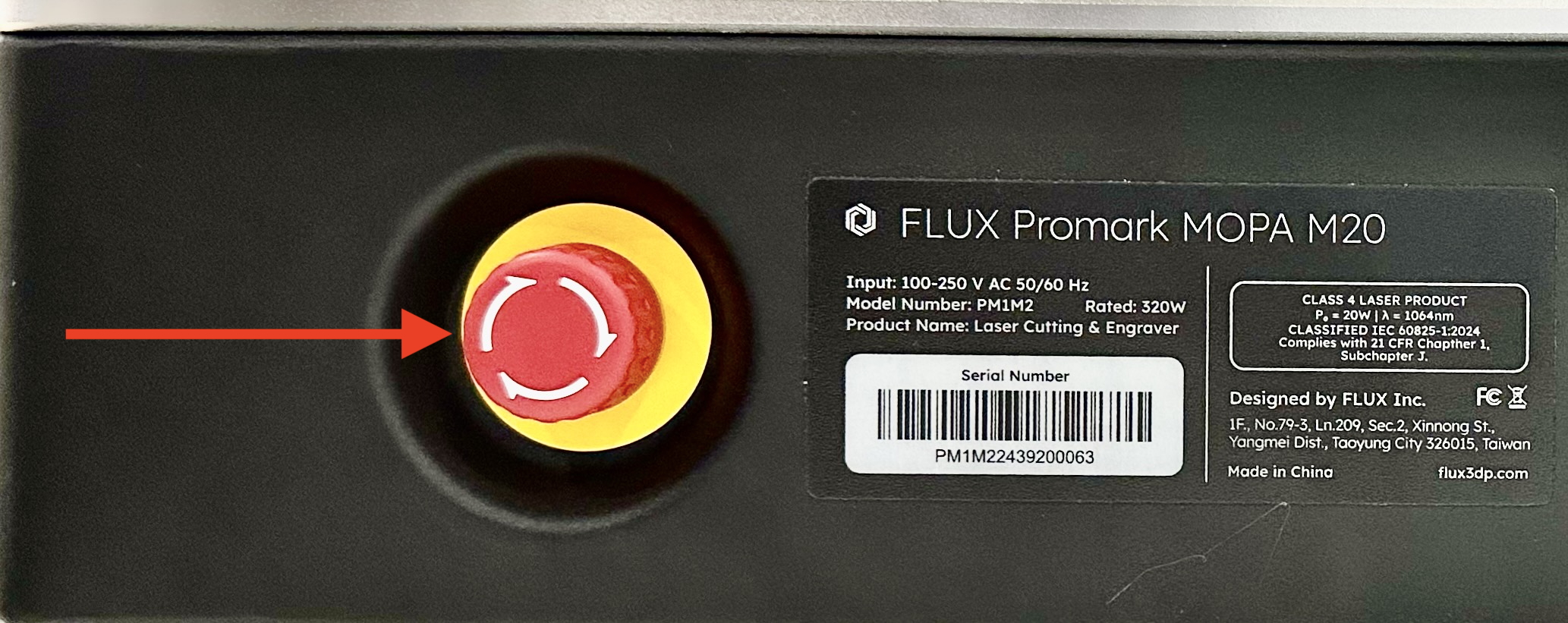

Wenn der rote Wippschalter beim Einschalten nicht reagiert, prüfen Sie bitte, ob der Not-Aus-Schalter auf der rechten Seite des Maschinenbedienfelds aktiviert ist. Ist der Not-Aus-Schalter aktiviert, drehen Sie ihn im Uhrzeigersinn in Richtung des weißen Pfeils, um ihn zu lösen.

Nächster Schritt: Software-Installation und -Aktivierung
