2-1 Montage und Inbetriebnahme (Safe+ Manuelle Türversion)

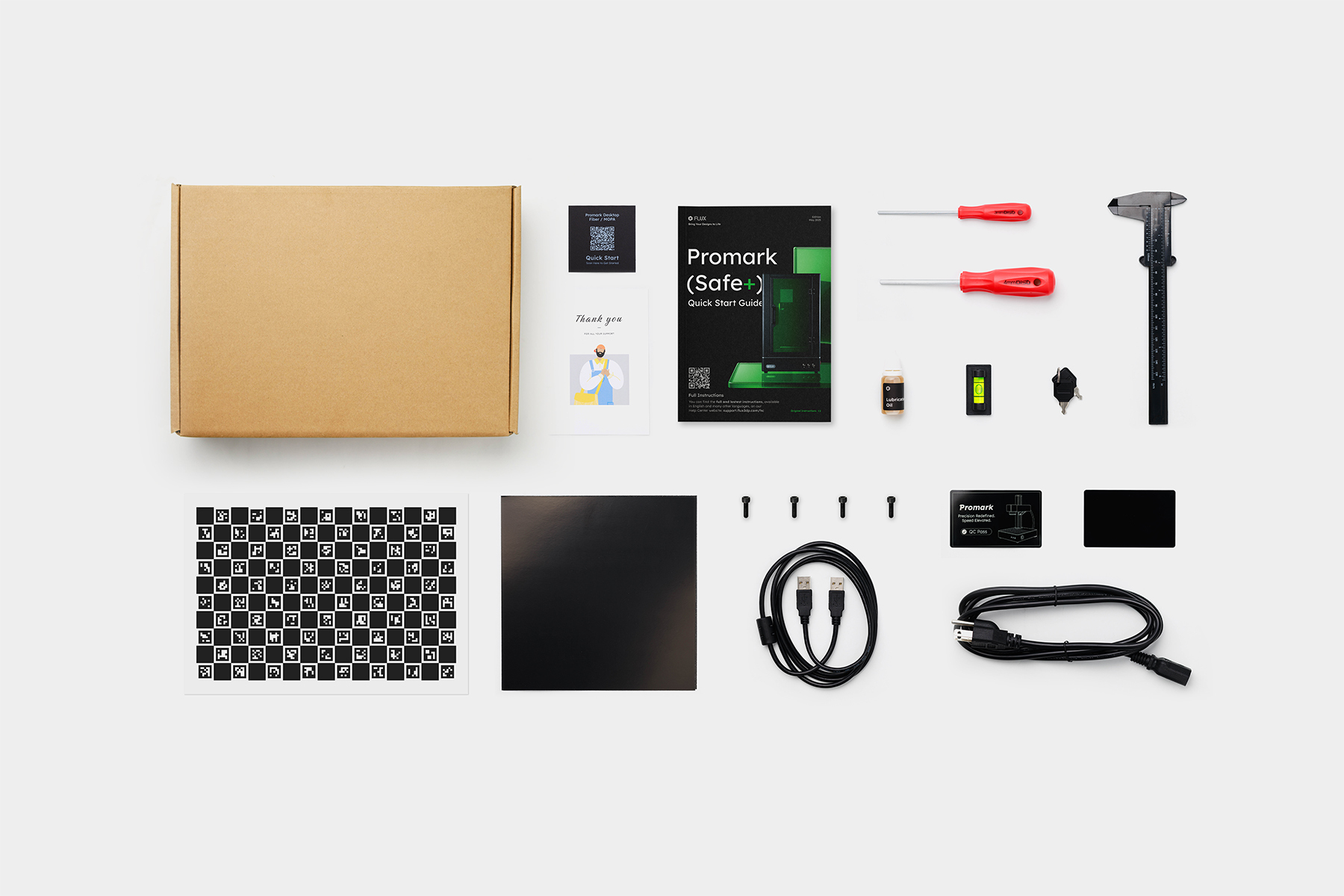

Lieferumfang

Zubehör

• Schnellstartanleitung
• Netzkabel
• Klemme
• Abluftsschlauch
• USB-Anschlusskabel
• Kamerakabel
• Laser-Sicherheitsschalter
• Feldlinsen-Schutzabdeckung
• Feldlinsen-Kalibrierungskarte

Werkzeuge

• 3mm Innensechskantschraubendreher
• Mini-Wasserwaage
• Messschieber
• Kamera-Kalibrierungsmuster

Verbrauchsmaterial

• Schwarze Aluminium-Testplatte
• Feldlinsen-Kalibrierungspapier
• Schmieröl

Montage

Abluftschlauch montieren

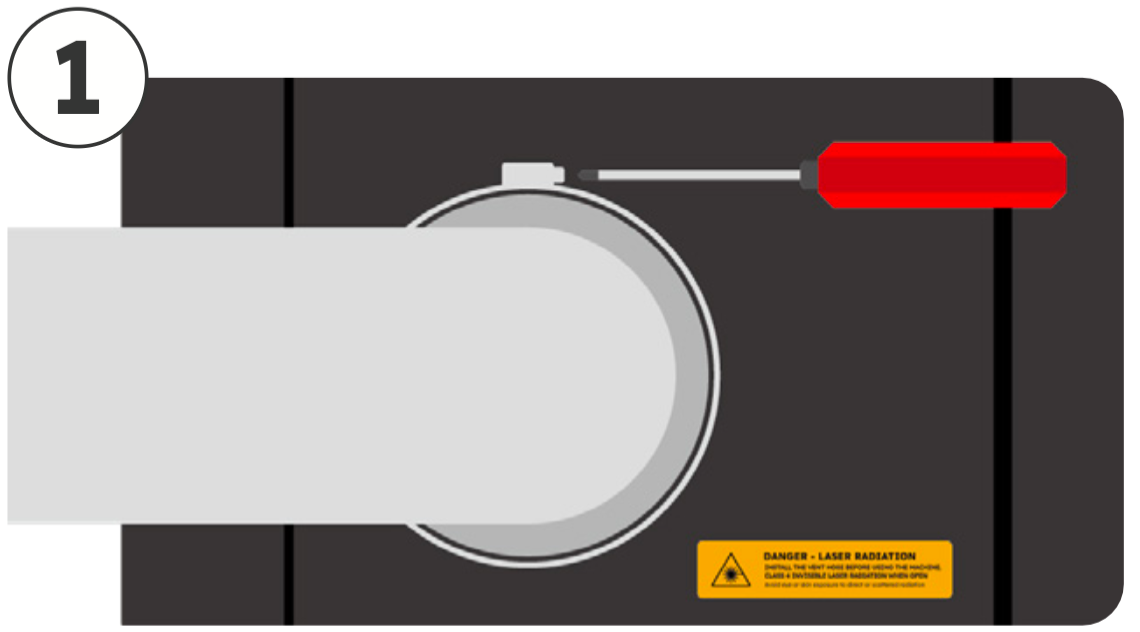

1. Lösen Sie mit einem Kreuzschlitzschraubendreher die Schlauchschelle am Abluftlochdeckel und entfernen Sie die Abdeckung.
2. Entfernen Sie das Polstermaterial aus dem Inneren des Abluftschlauchs.
3. Setzen Sie die Schlauchschelle am großen Ende des Abluftschlauchs ein und befestigen Sie ihn am Abluftventilatorauslass auf der Geräterückseite.
4. Stellen Sie die Schlauchschelle entsprechend ein und befestigen Sie sie am Abluftventilatorauslass.
5. Führen Sie das offene Ende des Abluftschlauchs mit einem Inline-Ventilator nach außen oder schließen Sie es an einen Luftreiniger an.

Galvo-Arm auspacken

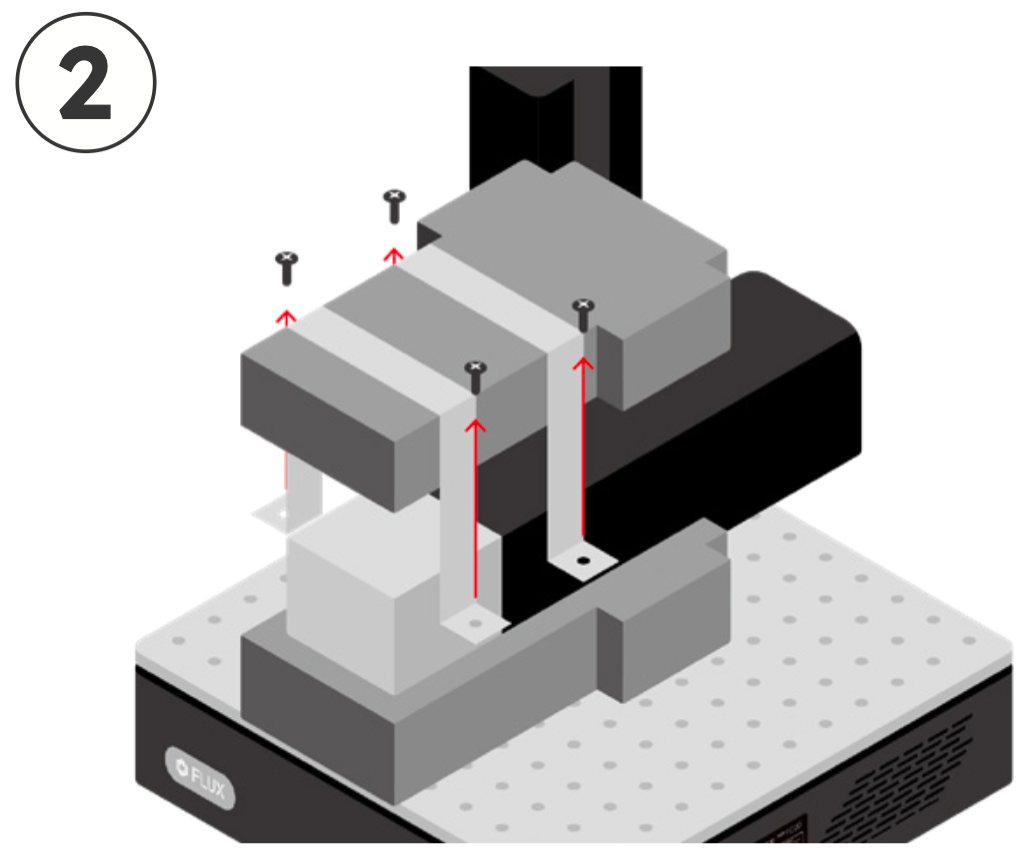

1. Entfernen Sie die vier Schrauben neben dem Galvo-Arm.
2. Entfernen Sie das obere Polstermaterial vom Galvo-Arm.

Strom- und Verbindungsaufbau

⚠ Achtung: Verwenden Sie NICHT den USB-Typ-C-Anschluss am Gerät, da dies zu Fehlfunktionen führen kann.

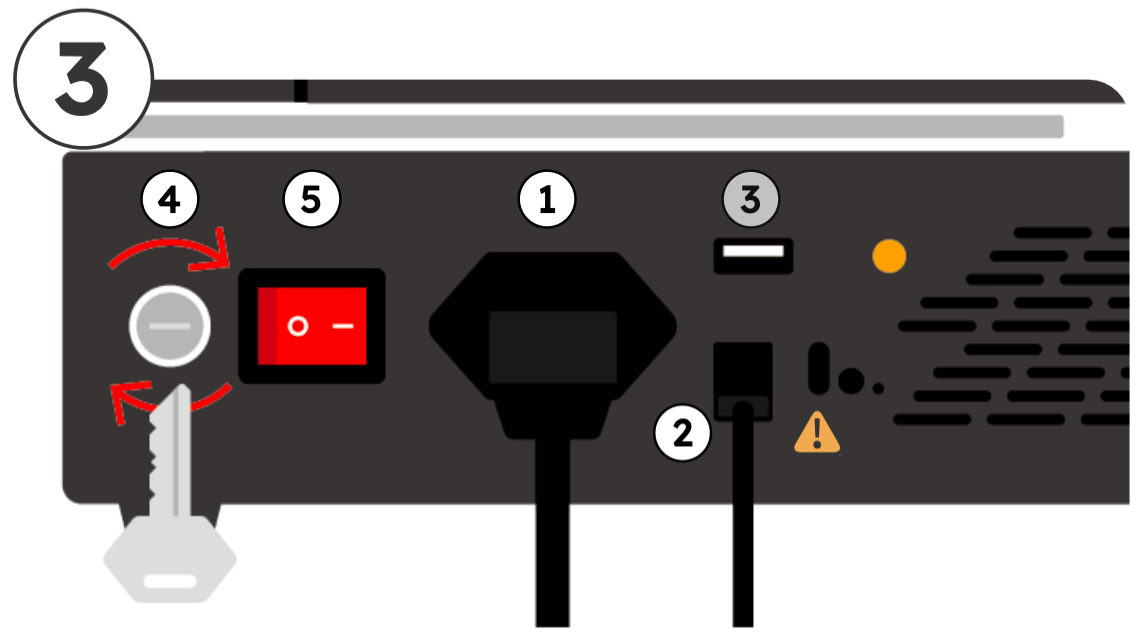

1. Verbinden Sie das Netzkabel mit dem Netzanschluss des Geräts und einer geerdeten Steckdose.
2. Stecken Sie das USB-B-Ende des Verbindungskabels in das Gerät und das USB-A-Ende in Ihren Computer.
3. (Optional) Schließen Sie das Kamerakabel an, indem Sie den USB-A-Stecker in den Kameraanschluss des Geräts und den anderen USB-A-Stecker in den Computer einstecken.
4. Entsperren Sie das Gerät mit dem mitgelieferten Lasersicherheitsschlüssel durch Drehen des Schlüsselschalters im Uhrzeigersinn.
5. Betätigen Sie den roten Netzschalter auf der Rückseite, um das Gerät einzuschalten.

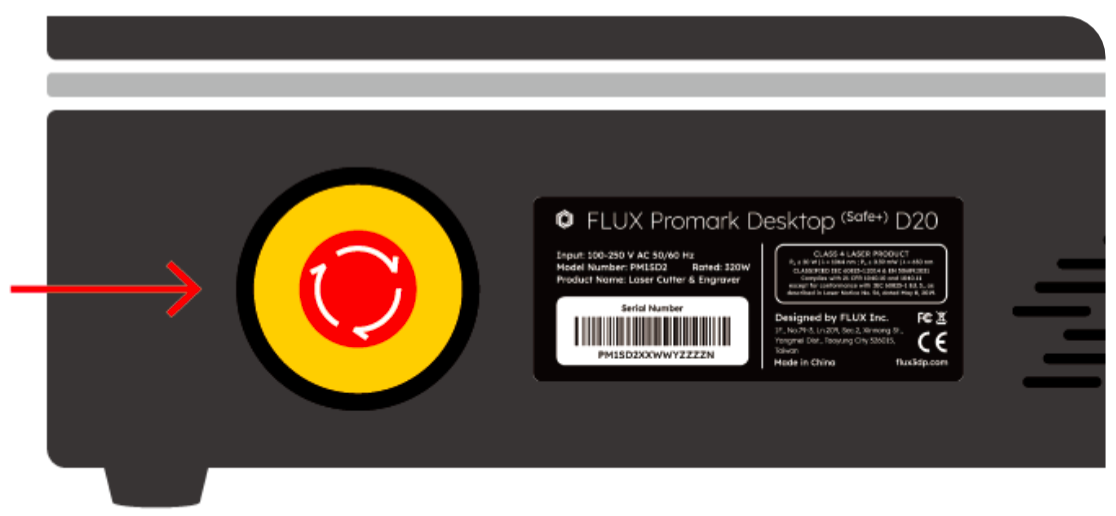

Wenn der rote Netzschalter das Gerät nicht aktiviert, prüfen Sie, ob der Not-Aus-Taster auf der rechten Seite des Bedienfelds eingerastet ist. Drehen Sie ihn gegebenenfalls im Uhrzeigersinn in Richtung des weißen Pfeils, um ihn zu lösen.

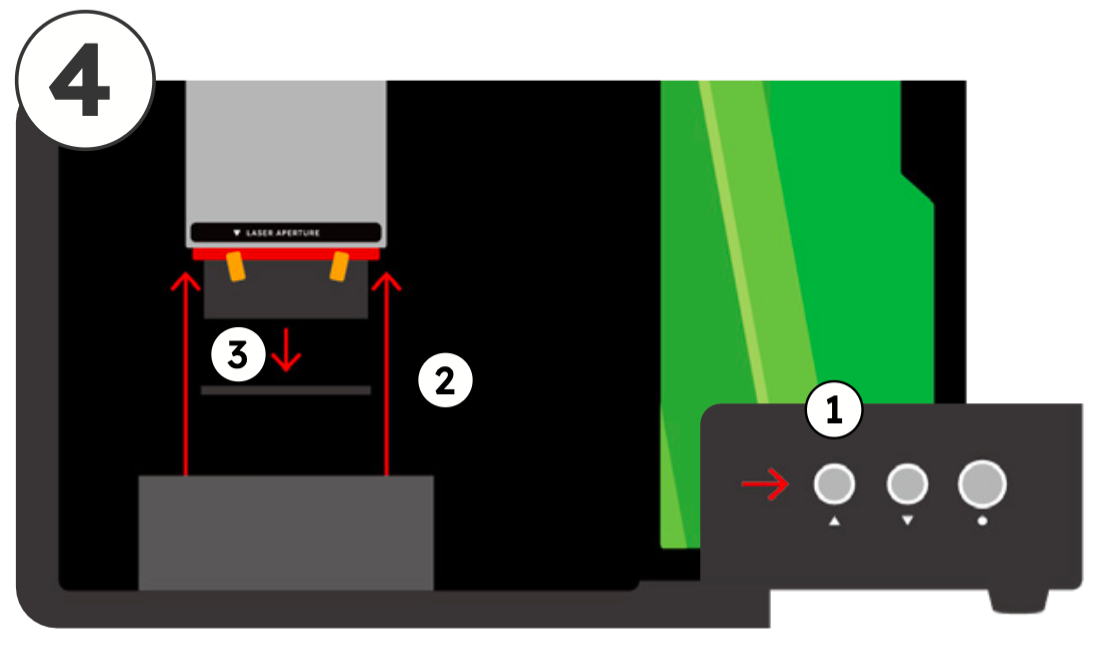

1. Drücken Sie die 'Aufwärts'-Taste, um den Galvo-Arm anzuheben.
2. Entfernen Sie das Polstermaterial unter dem Galvo-Arm.
Entfernen Sie die Feldlinsenabdeckung und bewahren Sie diese im Zubehörkasten auf.
