Beambox II & HEXA RF - FLUX Chuck Rotary Gravur starten

• Beambox II oder HEXA RF + Erweiterungstasche + Spannfutter
  (Max. Objektdurchmesser: 145mm)

• Beambox II oder HEXA RF + Spannfutter
  (Max. Objektdurchmesser: 54mm)

Schritt 1

Installieren Sie das BB2 Extension Pocket Add-on gemäß der folgenden Anleitung.

• Beambox II - Installationsanleitung für Erweiterungstasche
• HEXA RF - Installationsanleitung für Erweiterungstasche

Schritt 2

Stellen Sie sicher, dass Sie über die folgenden Software- und Firmware-Versionen verfügen, um die Rotationsfunktion zu nutzen.

Schritt 3

Montieren Sie die Plattformhalterung erneut.

Schritt 4

Messen Sie den Durchmesser oder Umfang Ihres Materials und notieren Sie ihn für die spätere Verwendung.
(Es wird empfohlen, für den ersten Versuch das Übungs- und Testmaterial zu verwenden.)

Schritt 5

Bitte beachten Sie die nachfolgende Tabelle, um die korrekten Rotationsständer zu montieren und den passenden Fokuslinsenabstand entsprechend dem Durchmesser Ihres Objekts zu wählen.

Größen- und Ständerübersicht

Erläuterung des Fokusmodus

Standardmäßig befindet sich die Fokuslinse oben, und der Fokusabstand beträgt 4mm. Das bedeutet, dass der Abstand zwischen der Düsenspitze und der Materialoberfläche 4mm beträgt. Bei kleineren Materialien erreicht die Düsenspitze möglicherweise nicht den Standardabstand von 4mm. Daher kann der Abstand vergrößert werden, indem die Position der Linse an die Unterseite der Düse verlegt wird. Wenn sich die Linse unten befindet, kann der Abstand zwischen der Spitze und der Oberfläche auf 16mm erhöht werden. Wie ändert man die Position der Linse? 1. Demontieren Sie die Linse   2. Bestimmen Sie die Anordnung für den Fokusmodus   Fokusmodus: 4mm (Standard) Fokusmodus: 16mm Linse Block Block Linse Ring Ring Düse Düse   3. Montieren Sie die Linse wieder Die rote Seite des Blocks muss nach unten zeigen. Die gewölbte Seite der Linse muss nach oben zeigen. (Ein Tipp zur schnellen Bestimmung der gewölbten Seite: Sie sollte Ihr gesamtes Gesicht reflektieren, wenn Sie hineinschauen.) Drehen Sie den Ring gegen den Uhrzeigersinn, um ihn festzuziehen.

Erläuterung der kurzen und langen Ständer

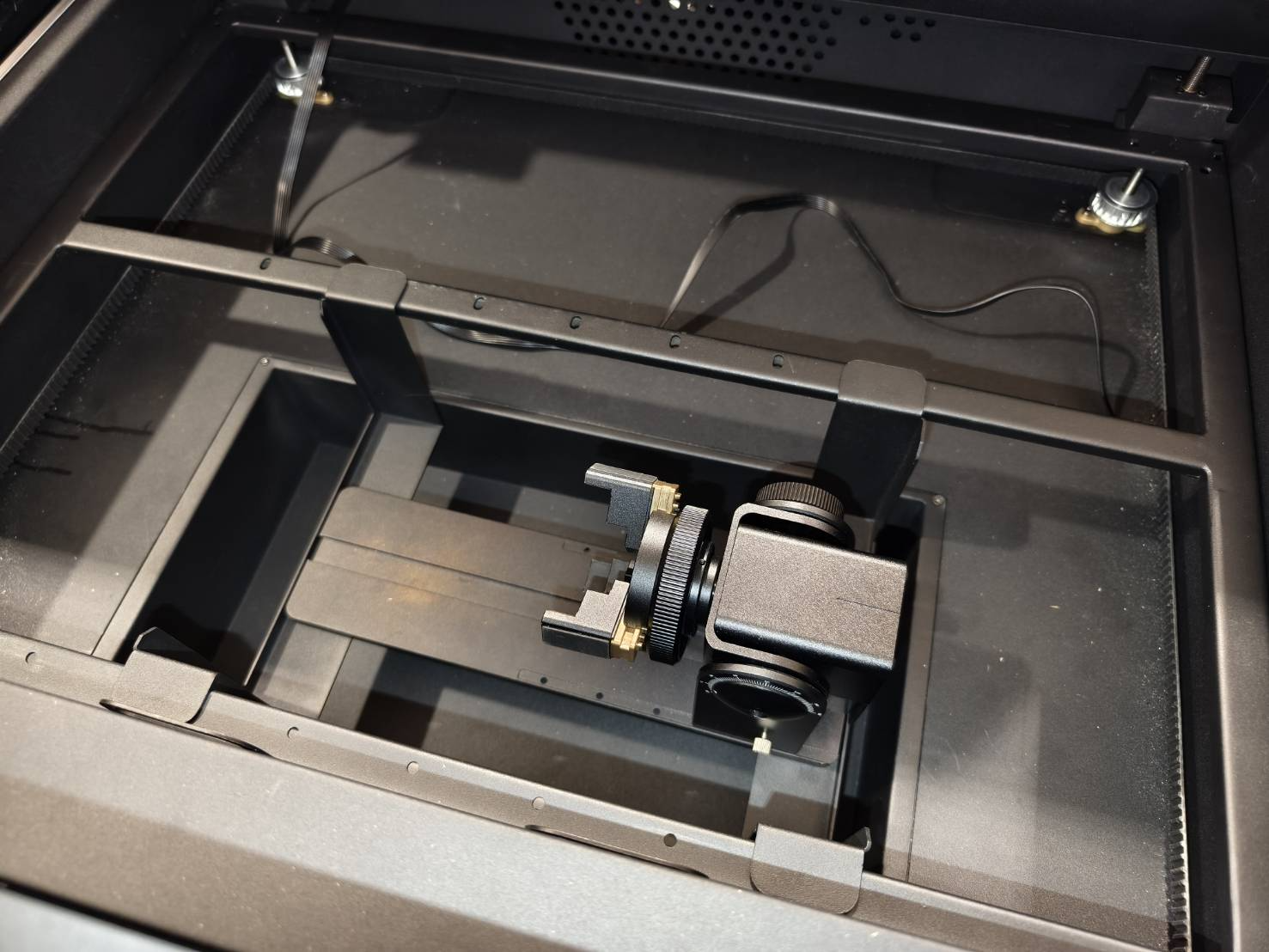

Die Ständer werden auf der Plattformhalterung platziert. Die Rotationsvorrichtung wird auf den Ständern positioniert, um manuell oder mit der automatischen Plattform angehoben oder abgesenkt zu werden. Demonstration ohne Rotationsvorrichtung Demonstration mit Rotationsvorrichtung Unterschied Kurze Stützen Lange Stützen Er ist niedriger und wird für kleinere Objekte verwendet. (Durchmesser: 1mm - 54mm) Er ist höher und wird für größere Objekte verwendet. (Durchmesser: 54mm - 145mm) Wie installiert man die Ständer? Auf der Plattformhalterung befinden sich Löcher für die Ständer. Die Ständer haben Stifte, die in die Löcher eingesetzt werden können. Passen Sie bei Bedarf den Abstand zwischen den Stiften an.

Schritt 6

Stellen Sie nach der Montage der Ständer sicher, dass die Maschine ausgeschaltet ist.
Entnehmen Sie das Verbindungskabel aus dem Lieferumfang und schließen Sie es an der linken Rückseite der Maschine an.

Schritt 7

Montieren Sie die Spannbacken am Drehaufsatz entsprechend dem zu bearbeitenden Material.
Beachten Sie bitte die Montageanleitung für die Installation der Spannbacken.
FLUX Chuck Rotary Bedienungsanleitung
(*Es wird empfohlen, für erste Versuche und Tests unempfindliches Material zu verwenden.)

Schritt 8

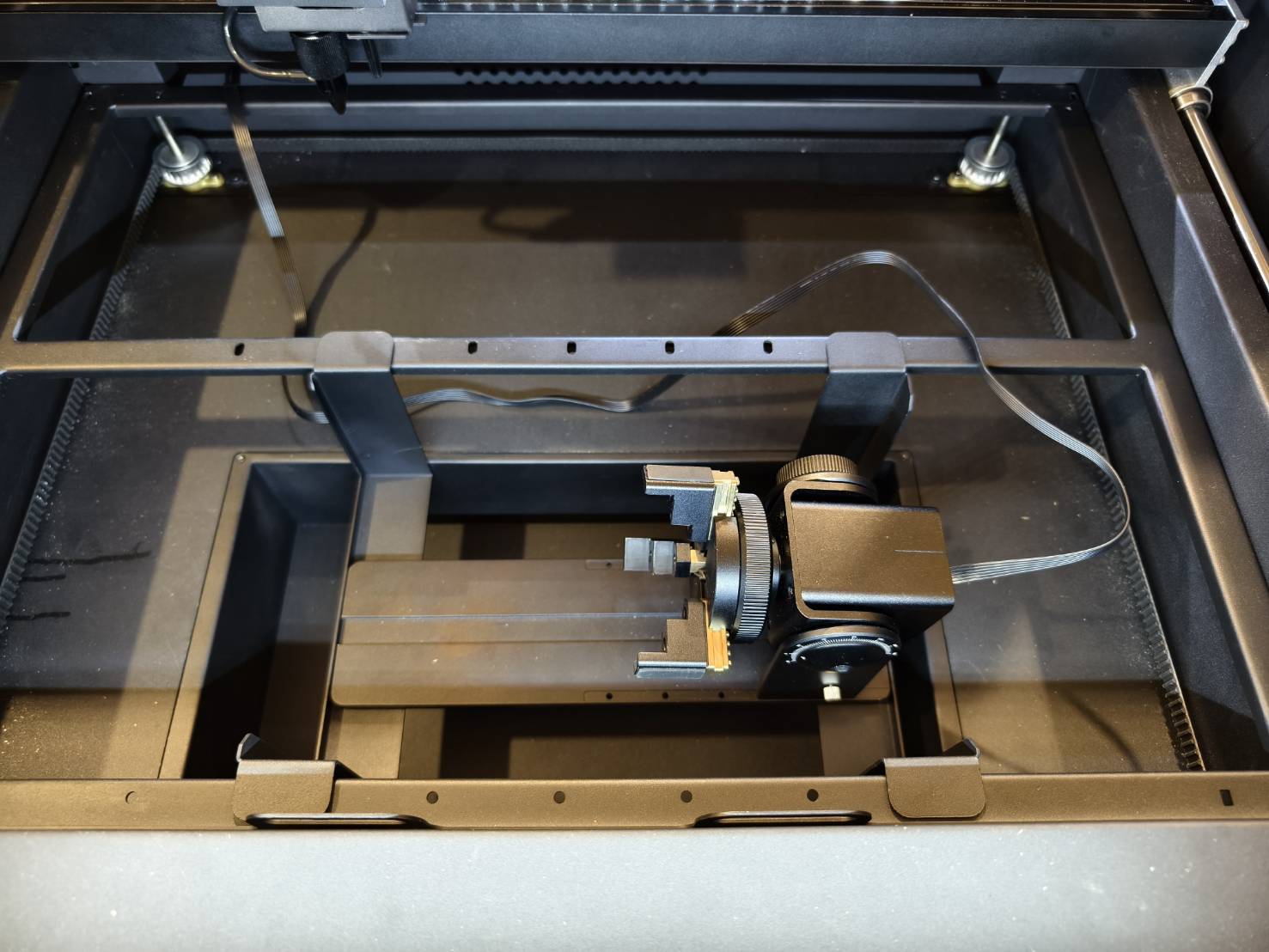

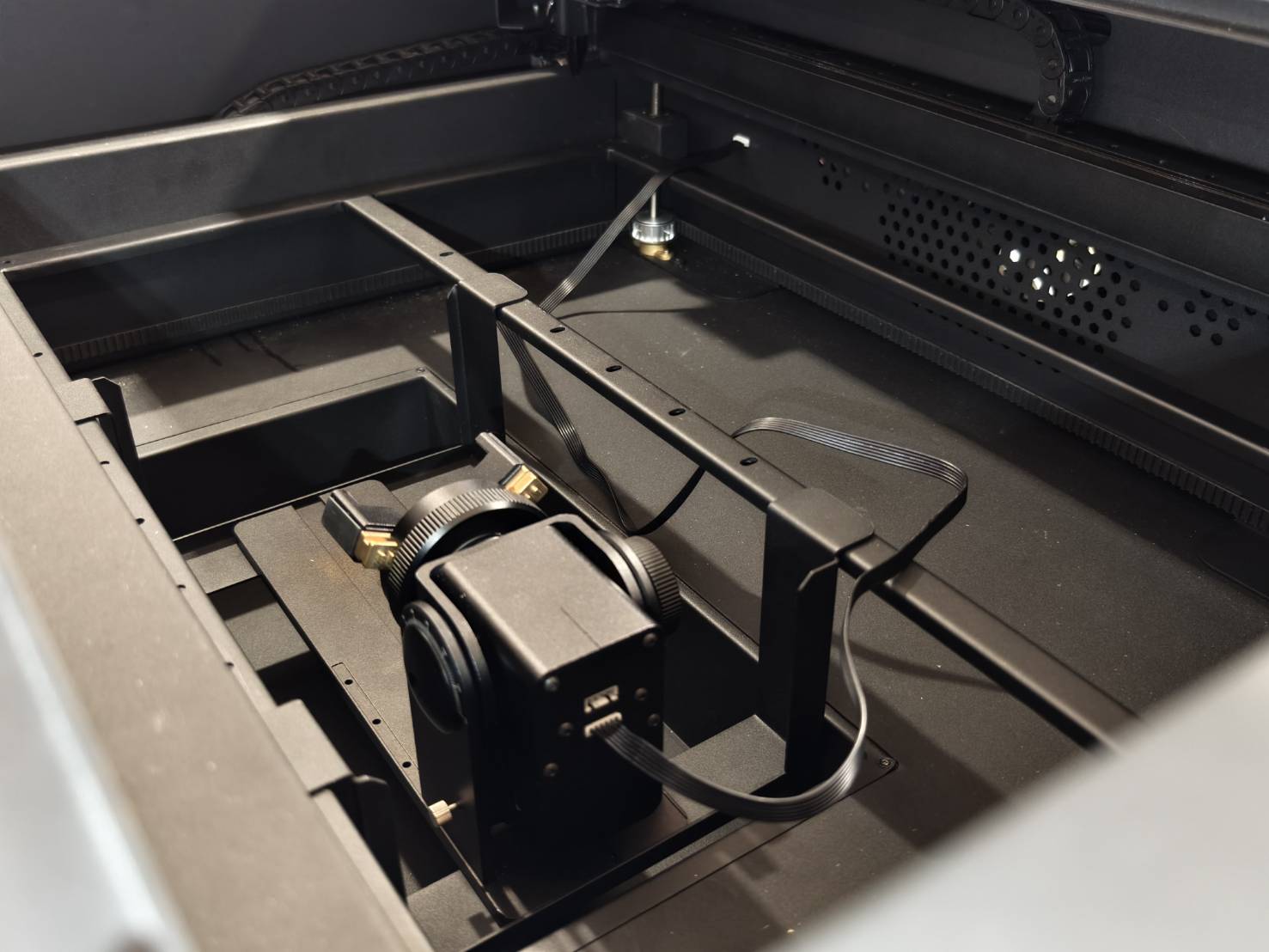

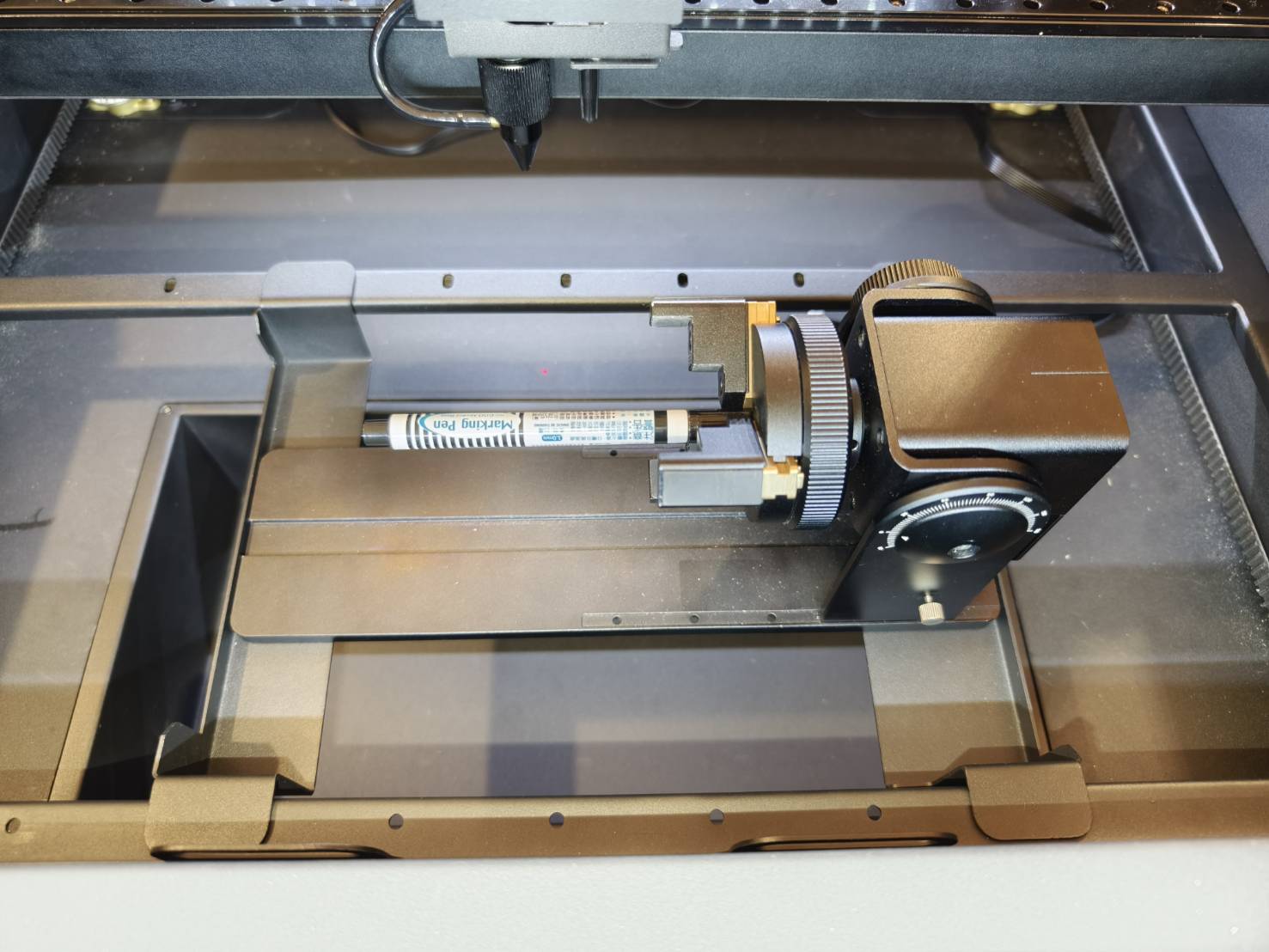

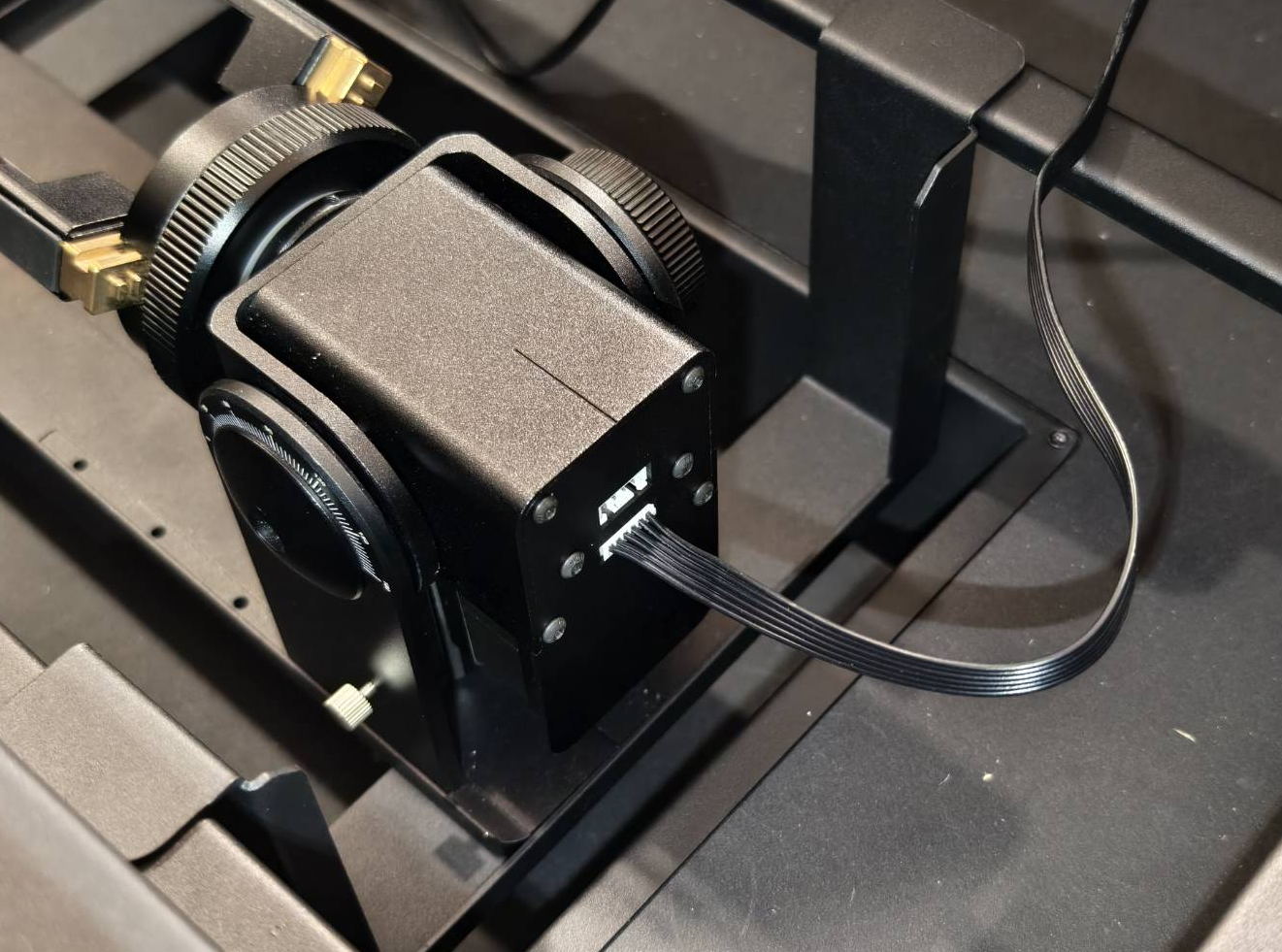

Platzieren Sie das Spannfutter-Rotationsmodul mit montierten Backen auf den Ständern und stecken Sie das Kabel in das Gerät ein.
*Stellen Sie sicher, dass die Stromversorgung unterbrochen ist. Das Anschließen des Kabels bei eingeschalteter Maschine kann den Drehaufsatz beschädigen.

Schritt 9

Schalten Sie die Maschine ein und navigieren Sie zu 'Hardware-Einstellungen', um den korrekten Fokusmodus auszuwählen.

Maschine >> Hardware-Einstellungen >> Nächste Seite >> Fokusmodus >> Wählen Sie den passenden Modus

Schritt 10

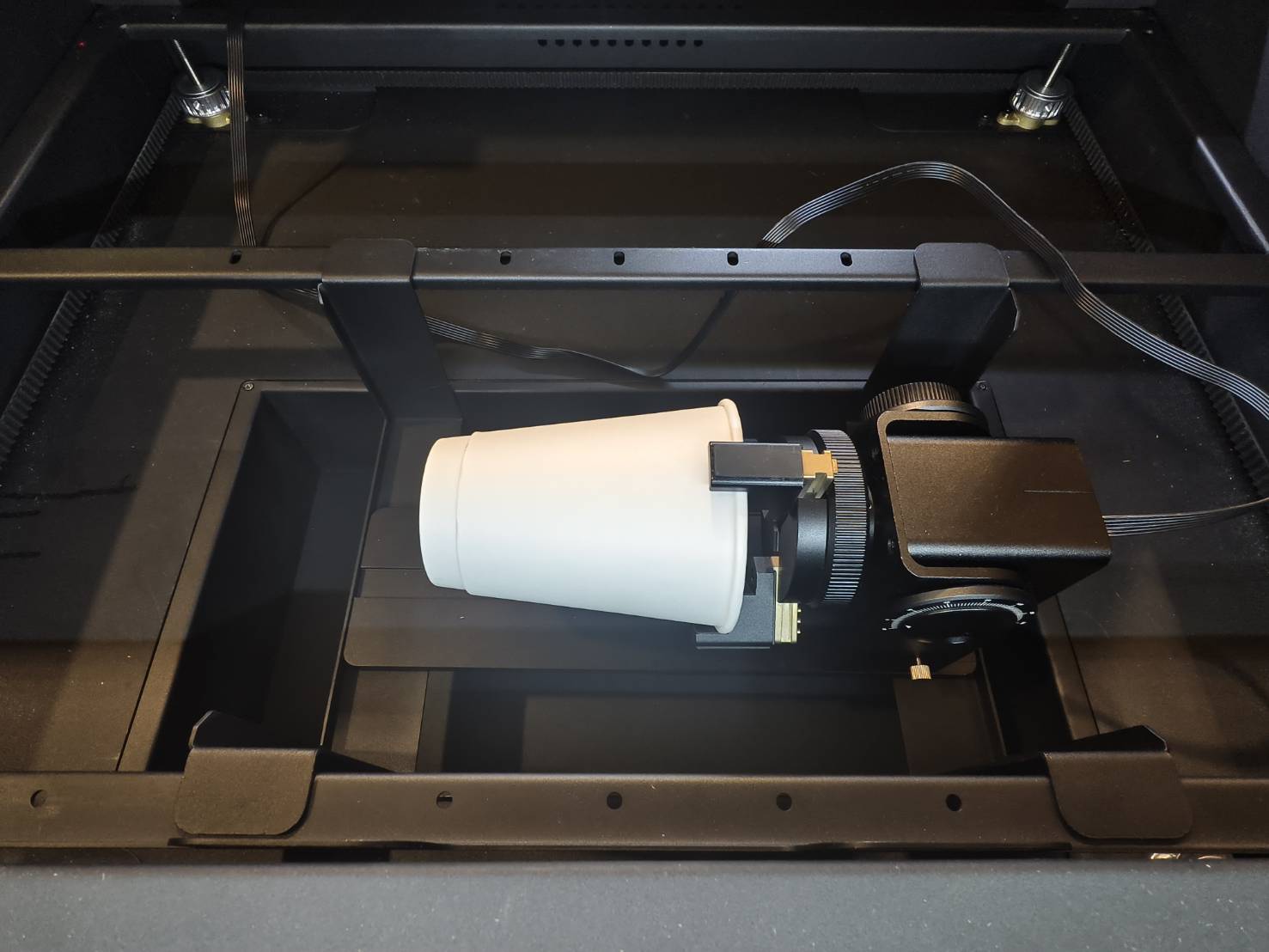

Spannen Sie das Material in den Drehaufsatz ein und richten Sie es aus.
(Bitte beachten Sie die Rotary Chuck Anleitung für das Einspannen verschiedener Formen.)

Schritt 11

Führen Sie die automatische Fokussierung durch.
Wenn die automatische Fokussierung nicht funktioniert, lesen Sie bitte den article zur manuellen Fokussierungsmethode.

Schritt 12

• Aktivieren Sie das rote Laserlicht, das aus der Düsenspitze austritt.
  Wenn Ihr roter Laser bereits aktiviert ist, überspringen Sie diesen Schritt.




• Maschine >> Hardware-Einstellungen >> Nächste Seite >> Rotes Licht Dauerhaft >> EIN


Schritt 13

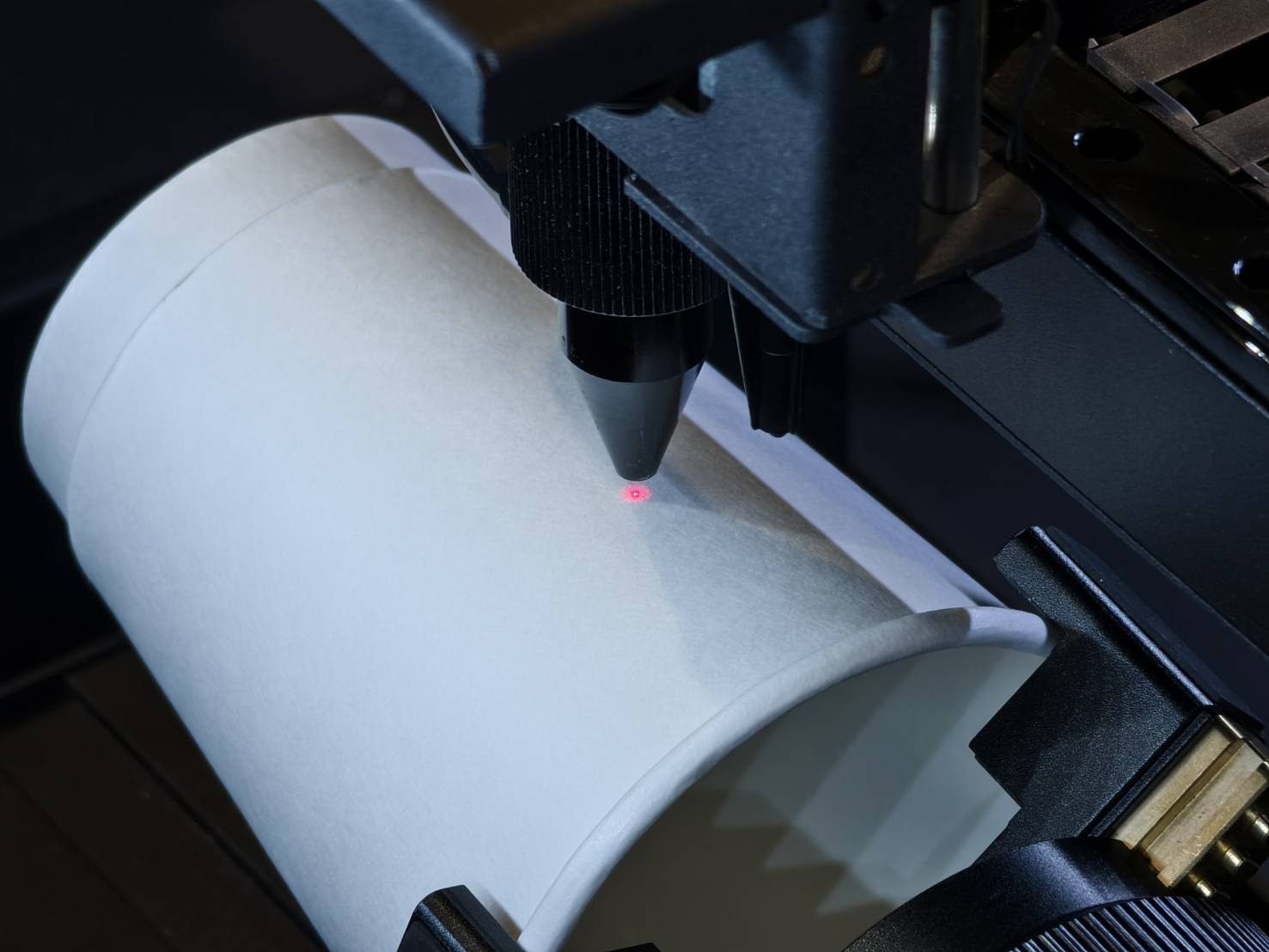

Bewegen Sie die Düsenspitze zur Mitte des zu gravierenden Bereichs.
Der rote Lichtpunkt markiert und bestimmt die Startposition.

Schritt 14

Starten Sie Beam Studio.

Schritt 15

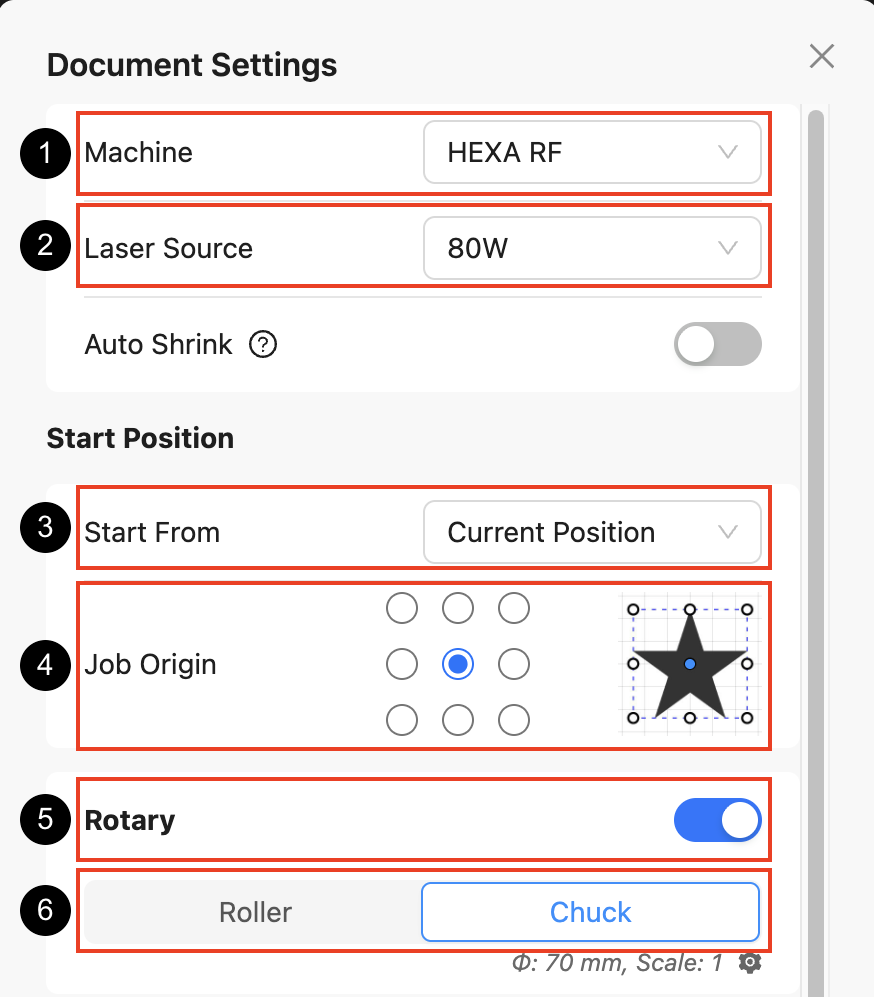

Öffnen Sie die "Dokumenteinstellungen" und nehmen Sie folgende Änderungen vor:

1. Ändern Sie den Arbeitsbereich auf Ihre Maschine. 2.  Wählen Sie die korrekte Laserquelle Ihrer Maschine. (nur HEXA RF) 3.  Ändern Sie die Option "Starten von" auf "Aktuelle Position". 4.  Wählen Sie für den Auftragsnullpunkt "Mitte".  5. Aktivieren Sie die Rotationsfunktion. 6.  Wählen Sie den korrekten Rotationstyp.

Standardposition (Die Oberseite ist flach.)	Umgedrehte Position (Der Motor zeigt nach oben.)

Schritt 16

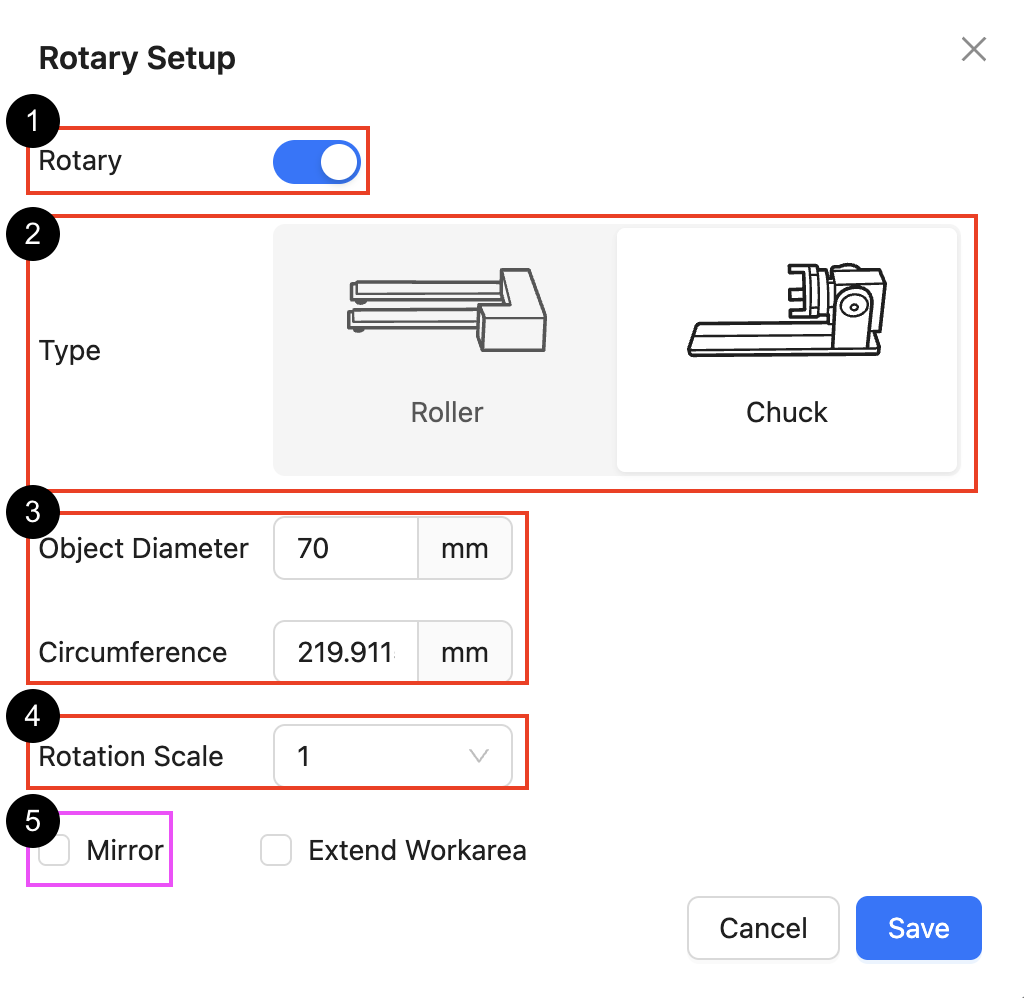

Öffnen Sie die "Rotationseinstellungen" und nehmen Sie folgende Änderungen vor:

1. Vergewissern Sie sich, dass die Rotationsfunktion aktiviert ist. 2. Wählen Sie den korrekten Rotationstyp. 3. Geben Sie die Größe Ihres Materials ein, gemessen in Schritt. (Sie können einen der beiden Werte eingeben, und die Software berechnet den anderen automatisch.) 4.  Die Rotationsskalierung wird verwendet, wenn das Gravurergebnis kleiner oder größer als das ursprüngliche Design ausfällt. Standardeinstellungen: Beambox II auf "1" eingestellt HEXA RF auf "2" eingestellt 5. Aktivieren Sie die Spiegelfunktion, wenn Ihr Rotationsaufsatz umgedreht ist. Falls nicht umgedreht, lassen Sie die Funktion deaktiviert. (Nur für Ador verfügbar.)

Standardposition (Die Oberseite ist flach.)	Umgedrehte Position (Der Motor zeigt nach oben.)

Schritt 17

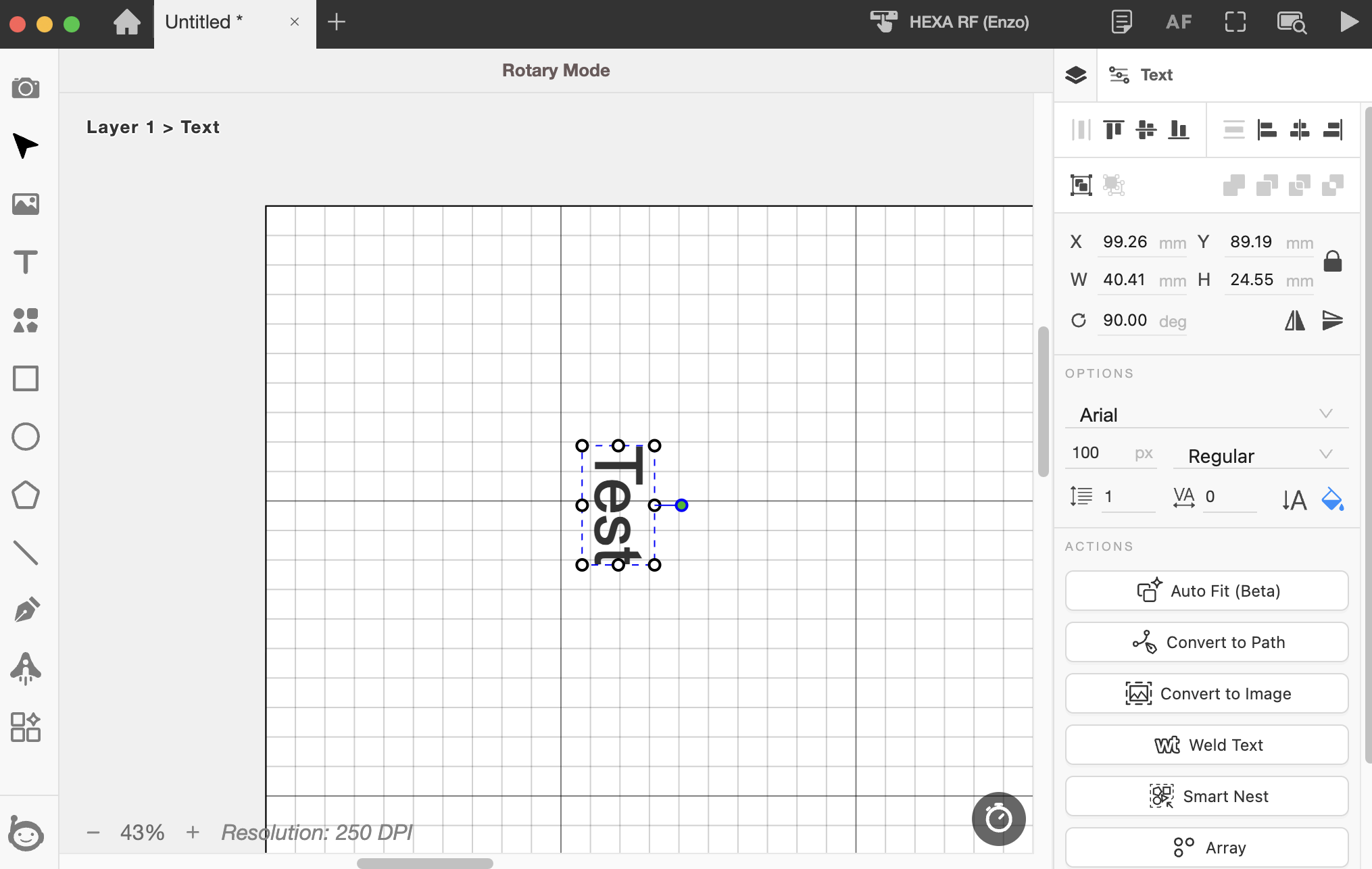

Erstellen Sie ein Gravierobjekt oder importieren Sie Ihr eigenes.

Je nach Design wird es in der Regel um 90 Grad gedreht, um der Ausrichtung des Materials zu entsprechen.

Schritt 18

Verwenden Sie die Funktion "Rahmen abfahren", um den Pfad der Gravur zu sehen.

Wählen Sie "Rahmen", um den Begrenzungsrahmen des Designs oder der Datei anzuzeigen. Nach dem Klicken auf "Start" beginnt sich der Laserkopf zu bewegen. Der Bewegungspfad zeigt den Gravurbereich für diesen Auftrag an. Der Startpunkt ist die aktuelle Position Ihrer Laserdüse. Der Pfad hängt vom ausgewählten "Auftragsursprung" in der Schrittab. Wenn die Mitte ausgewählt ist, wird der Startpunkt in der Mitte des Designs gesetzt. Die Mitte wird üblicherweise für Rotationsaufträge verwendet. Sie können den Laserkopf bewegen, um den Gravurbereich anzupassen, bis die Position akzeptiert wird.

Schritt 19

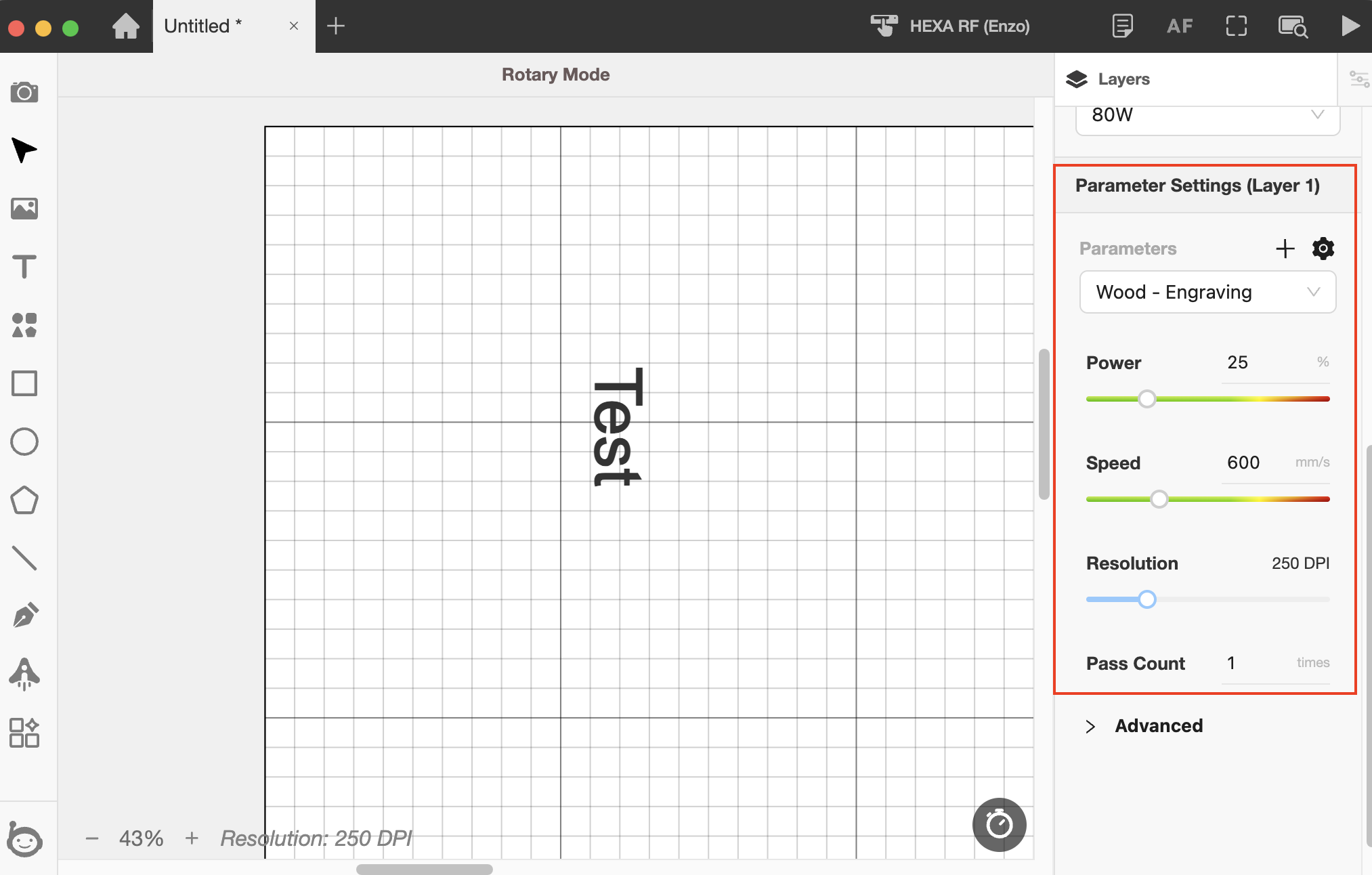

Nachdem Sie die Gravurposition bestätigt haben, stellen Sie die korrekten Parameter für Geschwindigkeit und Leistung entsprechend Ihrem Material ein.

Schritt 20

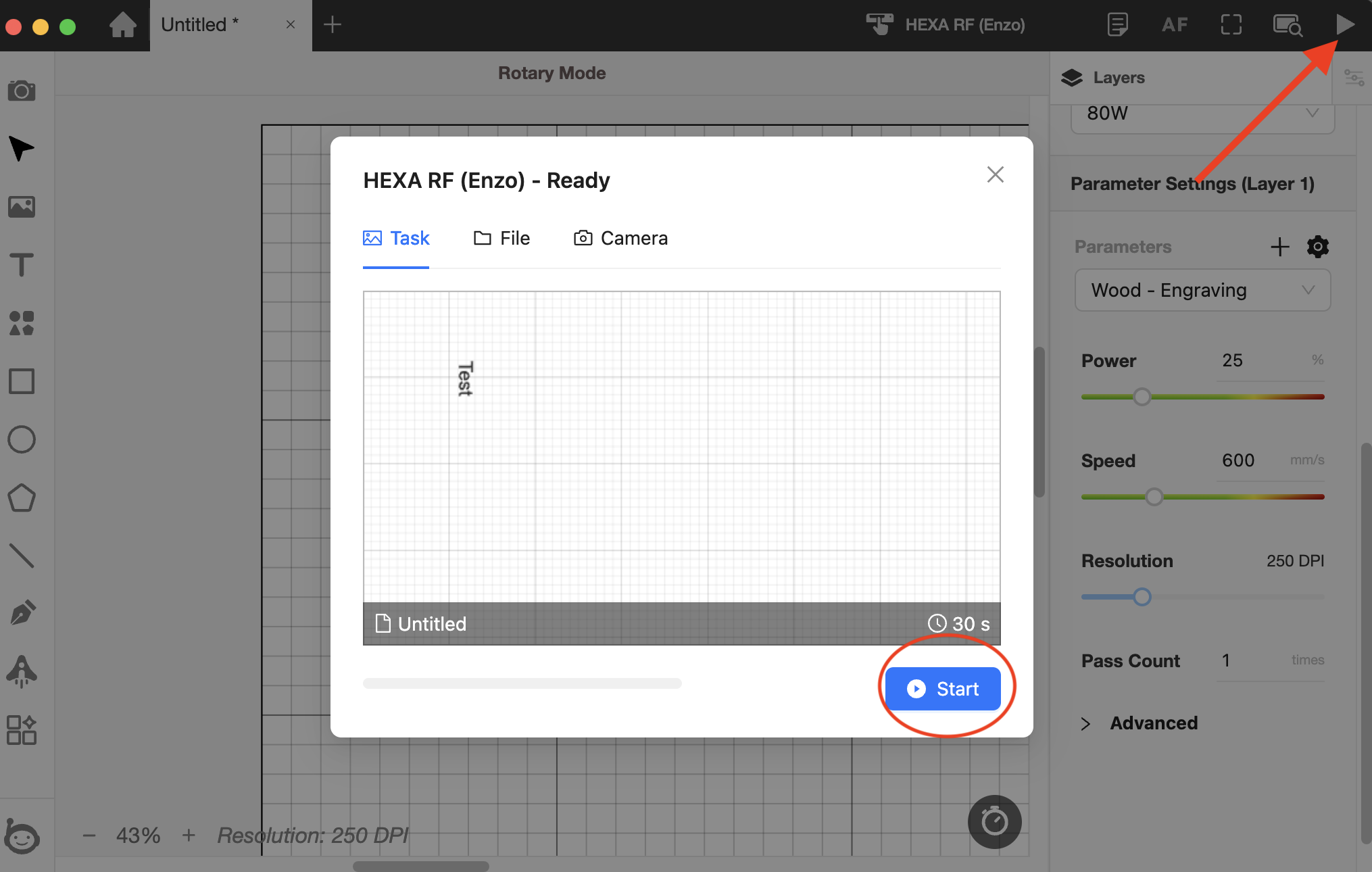

Schließen Sie die Tür und starten Sie den Vorgang.

Schritt 21

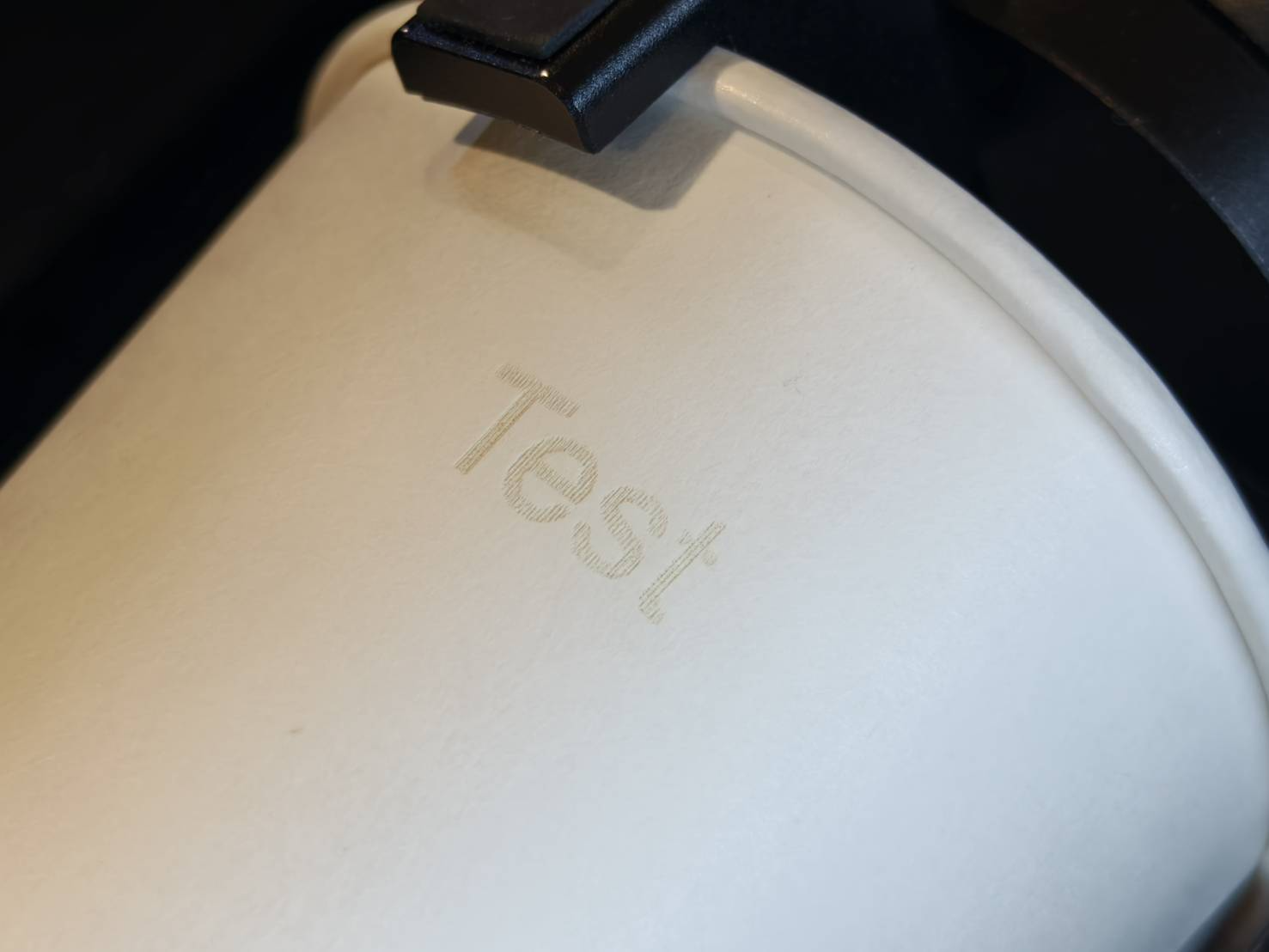

Überprüfen Sie das Ergebnis.

Schritt 22 (Optional)

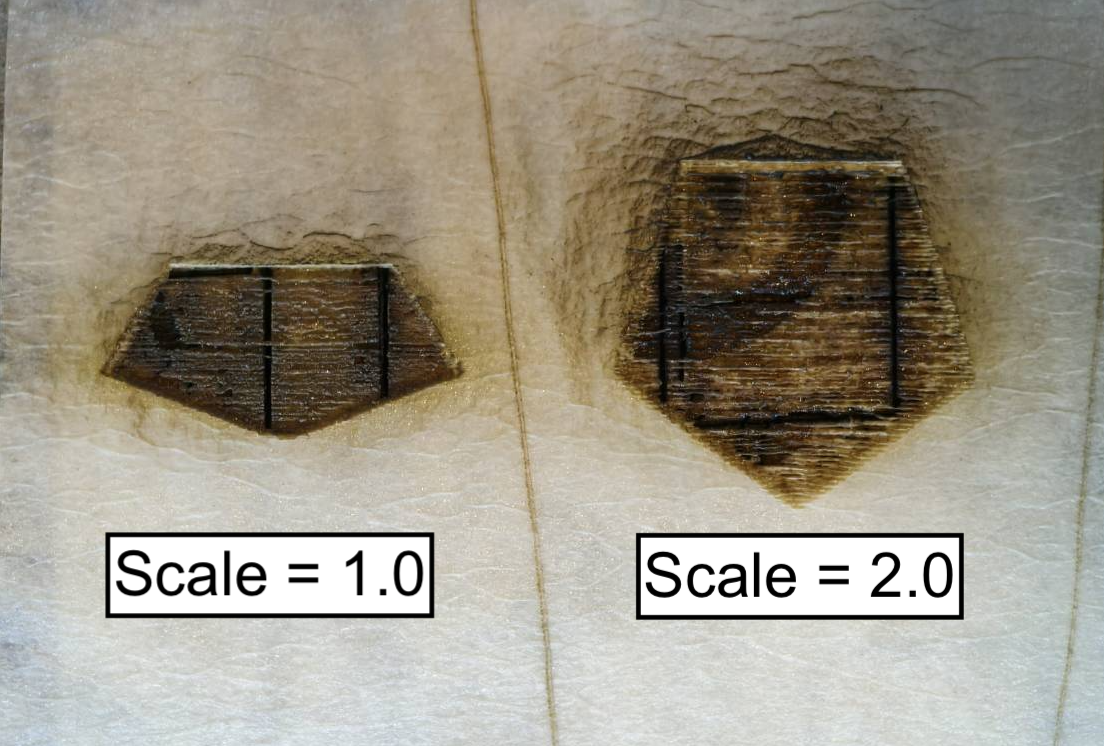

⚠︎ Falls Sie Anomalien in Ihrem Gravurergebnis feststellen (verkürzt oder verlängert), beachten Sie bitte Video unten, um die Einstellungen der Rotationsskalierung anzupassen.

• Wenn Ihr Ergebnis größer als das ursprüngliche Design ist, stellen Sie den Skalierungsfaktor auf 0,5 ein, um es zu verkleinern.
• Wenn Ihr Ergebnis kleiner als das ursprüngliche Design ist, stellen Sie den Skalierungsfaktor auf 1,5 oder 2,0 ein, um es zu vergrößern.

#ENDE

Schritt 1

Stellen Sie sicher, dass Sie über die folgenden Software- und Firmware-Versionen verfügen, um die Rotationsfunktion zu nutzen.

Schritt 2

Entfernen Sie die Wabenplatte und die Plattformhalterung.

Schritt 3

Montieren Sie die Plattformhalterung erneut.

Schritt 4

Messen Sie den Durchmesser oder Umfang Ihres Materials und notieren Sie ihn für die spätere Verwendung.
(Es wird empfohlen, für den ersten Versuch das Übungs- und Testmaterial zu verwenden.)

Schritt 5

Bitte beachten Sie die nachfolgende Tabelle, um die korrekten Rotationsständer zu montieren und den passenden Fokuslinsenabstand entsprechend dem Durchmesser Ihres Objekts zu wählen.

Größen- und Ständerübersicht

Erläuterung des Fokusmodus

Standardmäßig befindet sich die Fokuslinse oben, und der Fokusabstand beträgt 4mm. Das bedeutet, dass der Abstand zwischen der Düsenspitze und der Materialoberfläche 4mm beträgt. Bei kleineren Materialien erreicht die Düsenspitze möglicherweise nicht den Standardabstand von 4mm. Daher kann der Abstand vergrößert werden, indem die Position der Linse an die Unterseite der Düse verlegt wird. Wenn sich die Linse unten befindet, kann der Abstand zwischen der Spitze und der Oberfläche auf 16mm erhöht werden. Wie ändert man die Position der Linse? 1. Demontieren Sie die Linse   2. Bestimmen Sie die Anordnung für den Fokusmodus   Fokusmodus: 4mm (Standard) Fokusmodus: 16mm Linse Block Block Linse Ring Ring Düse Düse   3. Montieren Sie die Linse wieder Die rote Seite des Blocks muss nach unten zeigen. Die gewölbte Seite der Linse muss nach oben zeigen. (Ein Tipp zur schnellen Bestimmung der gewölbten Seite: Sie sollte Ihr gesamtes Gesicht reflektieren, wenn Sie hineinschauen.) Drehen Sie den Ring gegen den Uhrzeigersinn, um ihn festzuziehen.

Erläuterung der Ständer

Die Ständer werden auf der Plattformhalterung platziert. Die Rotationsvorrichtung wird auf den Ständern positioniert, um manuell oder mit der automatischen Plattform angehoben oder abgesenkt zu werden. Kurze Stützen Er ist niedriger und wird für kleinere Objekte verwendet. (Durchmesser: 1mm - 54mm) Wie installiert man die Ständer? Auf der Plattformhalterung befinden sich Löcher für die Ständer. Die Ständer haben Stifte, die in die Löcher eingesetzt werden können. Passen Sie bei Bedarf den Abstand zwischen den Stiften an.

Schritt 6

Stellen Sie nach der Montage der Ständer sicher, dass die Maschine ausgeschaltet ist.
Entnehmen Sie das Verbindungskabel aus dem Lieferumfang und schließen Sie es an der linken Rückseite der Maschine an.

Schritt 7

Montieren Sie die Spannbacken am Drehaufsatz entsprechend dem zu bearbeitenden Material.
Beachten Sie bitte die Montageanleitung für die Installation der Spannbacken.
FLUX Chuck Rotary Bedienungsanleitung
(*Es wird empfohlen, für erste Versuche und Tests unempfindliches Material zu verwenden.)

Schritt 8

Platzieren Sie das Spannfutter-Rotationsmodul mit montierten Backen auf den Ständern und stecken Sie das Kabel in das Gerät ein.
*Stellen Sie sicher, dass die Stromversorgung unterbrochen ist. Das Anschließen des Kabels bei eingeschalteter Maschine kann den Drehaufsatz beschädigen.

Schritt 9

Schalten Sie die Maschine ein und navigieren Sie zu 'Hardware-Einstellungen', um den korrekten Fokusmodus auszuwählen.

Maschine >> Hardware-Einstellungen >> Nächste Seite >> Fokusmodus >> Wählen Sie den passenden Modus

Schritt 10

Spannen Sie das Material in den Drehaufsatz ein und richten Sie es aus.
(Bitte beachten Sie die Rotary Chuck Anleitung für das Einspannen verschiedener Formen.)

Schritt 11

Führen Sie die automatische Fokussierung durch.
Wenn die automatische Fokussierung nicht funktioniert, lesen Sie bitte den article zur manuellen Fokussierungsmethode.

Schritt 12

• Aktivieren Sie das rote Laserlicht, das aus der Düsenspitze austritt.
  Wenn Ihr roter Laser bereits aktiviert ist, überspringen Sie diesen Schritt.




• Maschine >> Hardware-Einstellungen >> Nächste Seite >> Rotes Licht Dauerhaft >> EIN

Schritt 13

Bewegen Sie die Düsenspitze zur Mitte des zu gravierenden Bereichs.
Der rote Lichtpunkt markiert und bestimmt die Startposition.

Schritt 14

Starten Sie Beam Studio.

Schritt 15

Öffnen Sie die "Dokumenteinstellungen" und nehmen Sie folgende Änderungen vor:

1. Ändern Sie den Arbeitsbereich auf Ihre Maschine. 2.  Wählen Sie die korrekte Laserquelle Ihrer Maschine. (nur HEXA RF) 3.  Ändern Sie die Option "Starten von" auf "Aktuelle Position". 4.  Wählen Sie für den Auftragsnullpunkt "Mitte".  5. Aktivieren Sie die Rotationsfunktion. 6.  Wählen Sie den korrekten Rotationstyp.

Standardposition (Die Oberseite ist flach.)	Umgedrehte Position (Der Motor zeigt nach oben.)

Schritt 16

Öffnen Sie die "Rotationseinstellungen" und nehmen Sie folgende Änderungen vor:

1. Vergewissern Sie sich, dass die Rotationsfunktion aktiviert ist. 2. Wählen Sie den korrekten Rotationstyp. 3. Geben Sie die Größe Ihres Materials ein, gemessen in Schritt. (Sie können einen der beiden Werte eingeben, und die Software berechnet den anderen automatisch.) 4.  Die Rotationsskalierung wird verwendet, wenn das Gravurergebnis kleiner oder größer als das ursprüngliche Design ausfällt. Standardeinstellungen: Beambox II auf "1" eingestellt HEXA RF auf "2" eingestellt 5. Aktivieren Sie die Spiegelfunktion, wenn Ihr Rotationsaufsatz umgedreht ist. Falls nicht umgedreht, lassen Sie die Funktion deaktiviert. (Nur für Ador verfügbar.)

Standardposition (Die Oberseite ist flach.)	Umgedrehte Position (Der Motor zeigt nach oben.)

Schritt 17

• Erstellen Sie ein Gravierobjekt oder importieren Sie Ihr eigenes.


• Je nach Design wird es in der Regel um 90 Grad gedreht, um der Ausrichtung des Materials zu entsprechen.


Schritt 18

Verwenden Sie die Funktion "Rahmen abfahren", um den Pfad der Gravur zu sehen.

Wählen Sie "Rahmen", um den Begrenzungsrahmen des Designs oder der Datei anzuzeigen. Nach dem Klicken auf "Start" beginnt sich der Laserkopf zu bewegen. Der Bewegungspfad zeigt den Gravurbereich für diesen Auftrag an. Der Startpunkt ist die aktuelle Position Ihrer Laserdüse. Der Pfad hängt vom ausgewählten "Auftragsursprung" in der Schrittab. Wenn die Mitte ausgewählt ist, wird der Startpunkt in der Mitte des Designs gesetzt. Die Mitte wird üblicherweise für Rotationsaufträge verwendet. Sie können den Laserkopf bewegen, um den Gravurbereich anzupassen, bis die Position akzeptiert wird.

Schritt 19

Nachdem Sie die Gravurposition bestätigt haben, stellen Sie die korrekten Parameter für Geschwindigkeit und Leistung entsprechend Ihrem Material ein.

Schritt 20

Schließen Sie die Tür und starten Sie den Vorgang.

Schritt 21

Überprüfen Sie das Ergebnis.

Schritt 22 (Optional)

⚠︎ Falls Sie Unregelmäßigkeiten in Ihrem Gravurergebnis feststellen (verkürzt oder verlängert), beachten Sie bitte das Video unten, um die Einstellungen der Rotationsskalierung anzupassen.

• Wenn Ihr Ergebnis größer als das ursprüngliche Design ist, stellen Sie den Skalierungsfaktor auf 0,5 ein, um es zu verkleinern.
• Wenn Ihr Ergebnis kleiner als das ursprüngliche Design ist, stellen Sie den Skalierungsfaktor auf 1,5 oder 2,0 ein, um es zu vergrößern.

#ENDE
