Beambox II - Installationsanleitung für das Rotary-Modul 2.0

FLUX Support Team
  • Aktualisiert

Beschreibung

Dieser Artikel erklärt Ihnen, wie Sie einen Graviervorgang mit dem FLUX Rotary 2.0 beginnen.

Hinweis:
Bitte verwenden Sie vor Beginn des Graviervorgangs Beam Studio Version 2.5.2.
Zusätzlich wird die Framing-Funktion verwendet, um die Genauigkeit des Gravurbereichs und der Größe zu überprüfen.
(Siehe Schritt 18.)

Rotary 2.0 kann mit der Beambox II mit oder ohne Extension Pocket verwendet werden. Daher werden in diesem Artikel zwei Konfigurationen beschrieben. Bitte folgen Sie den Anweisungen, die Ihrem Aufbau entsprechen.



Beambox II + Extension Pocket + Rotary 2.0

Schritt 1

Installieren Sie das BB2 Extension Pocket Add-on gemäß der folgenden Anleitung.
Installationsanleitung für Extension Pocket



Schritt 2

Bitte stellen Sie sicher, dass Sie über die folgenden Software- und Firmware-Versionen verfügen, um die Rotationsfunktion zu nutzen.

Beam Studio Version 2.4.3 oder höher (Anleitung)

 Die Firmware-Version 6.0.7 oder höher. (Anleitung)



Schritt 3

Montieren Sie die Plattformhalterung erneut.





Schritt 4

Messen Sie den Durchmesser oder Umfang Ihres Materials und notieren Sie ihn für die spätere Verwendung.
(Es wird empfohlen, für den ersten Versuch das Übungs- und Testmaterial zu verwenden.)



Schritt 5

Bitte beachten Sie die nachfolgende Tabelle, um die korrekten Rotationsständer zu montieren und den passenden Fokuslinsenabstand entsprechend dem Durchmesser Ihres Objekts zu wählen.



Erläuterung des Fokusmodus

Standardmäßig befindet sich die Fokuslinse oben, und der Fokusabstand beträgt 4 mm. Das bedeutet, dass der Abstand zwischen der Düsenspitze und der Materialoberfläche 4 mm beträgt.


Bei kleineren Materialien erreicht die Düsenspitze möglicherweise nicht den Standardabstand von 4 mm. Daher kann der Abstand durch Verschieben der Linse an die Unterseite der Düse vergrößert werden.
Wenn sich die Linse unten befindet, kann der Abstand zwischen Spitze und Oberfläche auf 16 mm erhöht werden.


Wie ändern Sie die Position der Linse?

1. Demontieren Sie die Linse



2. Bestimmen Sie die Reihenfolge des Fokusmodus
Fokusmodus: 4 mm (Standard) Fokusmodus: 16 mm
Linse Block
Block Linse
Ring Ring
Düse Düse



3. Montieren Sie die Linse wieder
  1. Die rote Seite des Blocks muss nach unten zeigen.
  2. Die gewölbte Seite der Linse muss nach oben zeigen.
    (Ein Tipp zur schnellen Bestimmung der gewölbten Seite: Sie sollte Ihr gesamtes Gesicht reflektieren, wenn Sie hineinschauen.)
  3. Drehen Sie den Ring gegen den Uhrzeigersinn, um ihn festzuziehen.



Erläuterung zu kurzen und langen Ständern

Die Ständer werden auf der Plattformhalterung platziert. Der Drehtisch wird auf den Ständern manuell oder mit der automatischen Plattform angehoben oder abgesenkt.

Demonstration ohne Drehtisch Demonstration mit Drehtisch



Unterschied

Kurze Ständer Lange Ständer
Sie sind niedriger und werden für kleinere Objekte verwendet.  Sie sind höher und werden für größere Objekte verwendet.



Wie installiert man die Ständer?

  1. Auf der Plattformhalterung befinden sich Löcher für die Ständer.
  2. Die Ständer verfügen über Schäfte, die in die Löcher eingesetzt werden können.
  3. Passen Sie bei Bedarf den Abstand zwischen den Schäften an.





Schritt 6

Vergewissern Sie sich nach der Installation der Ständer, dass die Maschine ausgeschaltet ist.
Entnehmen Sie das Verbindungskabel aus dem Lieferumfang und schließen Sie es an der linken Rückseite der Maschine an.




Schritt 7

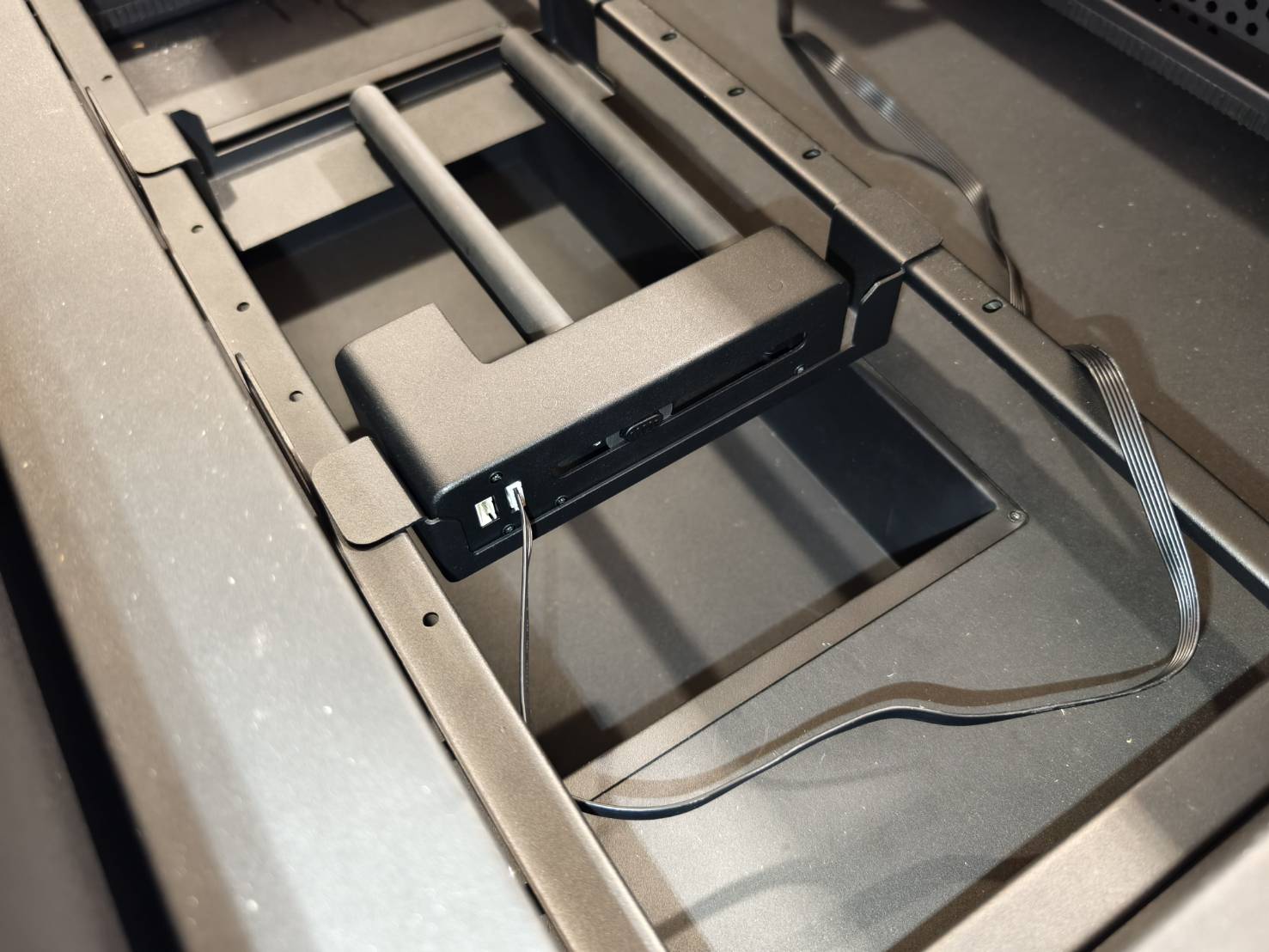

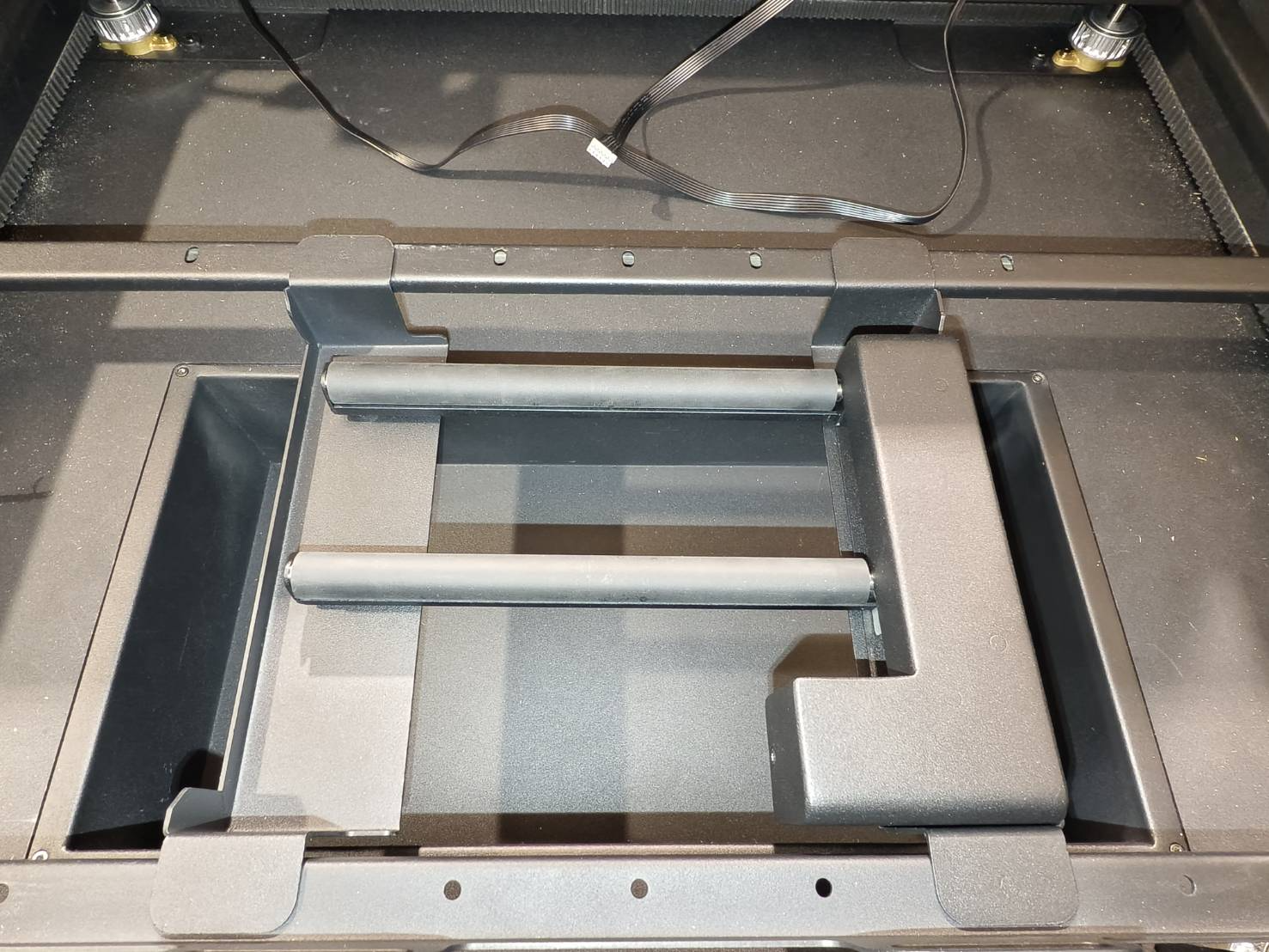

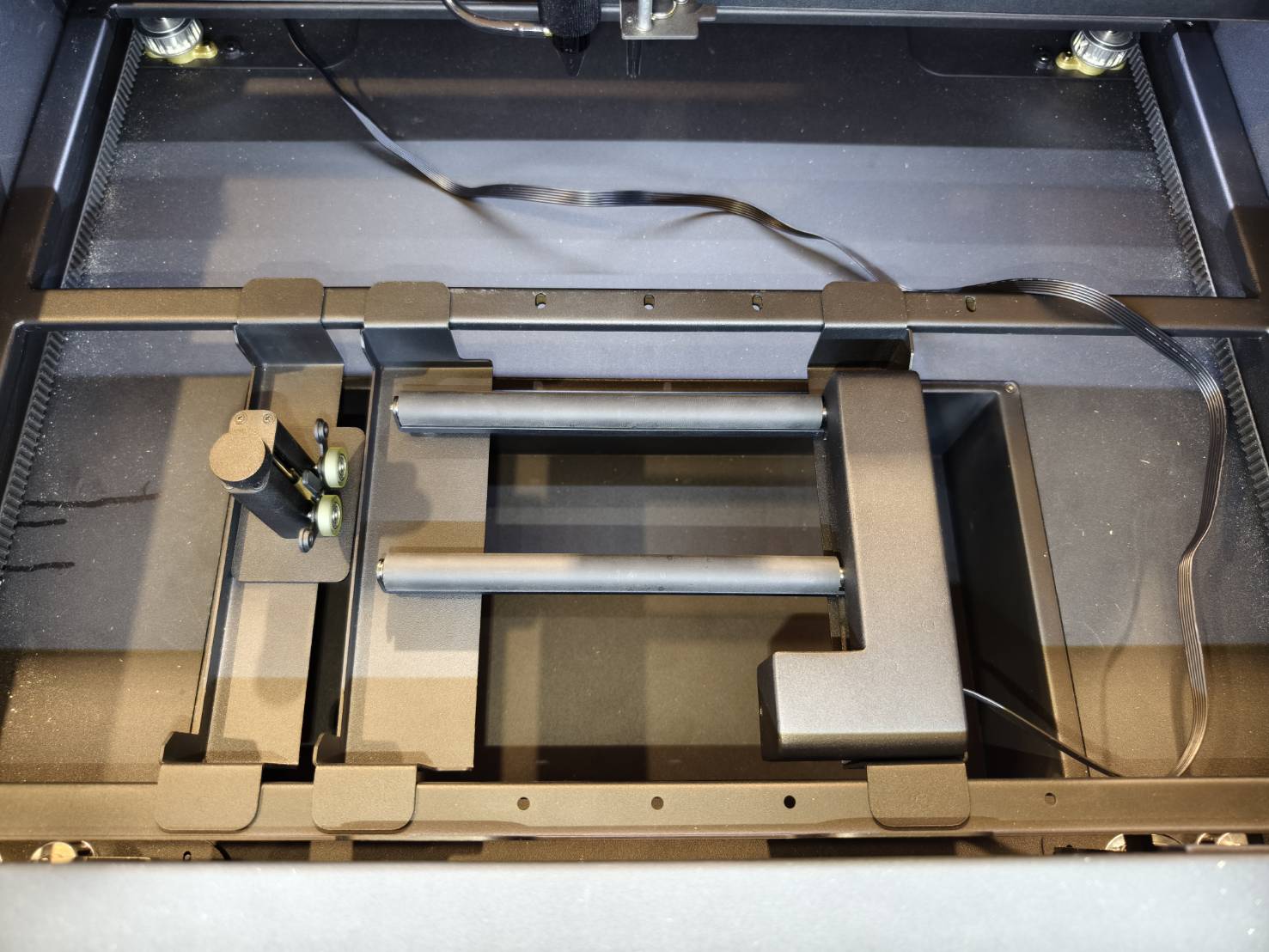

Platzieren Sie das Rotationsmodul auf den Ständern und verbinden Sie das Kabel mit dem Gerät.
*Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist. Das Anschließen des Kabels bei eingeschalteter Maschine kann das Rotationsmodul beschädigen.


Hier sehen Sie eine Anleitung zur Einstellung der Rollen des Rotationsmoduls.
(Halten Sie einfach die Taste auf der rechten Seite gedrückt, um die Rollen frei bewegen zu können)







Schritt 8

Schalten Sie die Maschine ein und navigieren Sie zu "Hardware-Einstellungen", um den korrekten Fokus-Modus auszuwählen.

Maschine >> Hardwareeinstellungen >> Nächste Seite >> Fokusmodus >> Wählen Sie den korrekten Modus


Schritt 9

Platzieren Sie das Material auf dem Rotationsmodul und richten Sie es bei Bedarf mit dem Stützmodul aus.


Für verschiedene Formen beachten Sie bitte die folgenden Anleitungen, die Anweisungen zur Platzierung unterschiedlicher Objekte enthalten.



Schritt 10

Führen Sie den Autofokus durch.
Wenn Ihr Autofokus nicht funktioniert, beachten Sie bitte den article zur manuellen Fokussierung.

Schritte:

  1. Senken Sie bei Bedarf die Arbeitsfläche ab.
  2. Senken Sie die Fokussiersonde in die Fokussierposition.
  3. Bewegen Sie die Fokussiersonde nahe an die Materialoberfläche.
  4. Heben Sie die Arbeitsfläche an, um zu prüfen, ob die Sonde die Oberfläche berühren kann.
  5. Führen Sie den Autofokus durch Doppelklick auf die Schaltfläche "AF" aus.
  6. Heben Sie die Fokussiersonde zurück in die Ruheposition.

Video:



Schritt 11

  • Aktivieren Sie das rote Laserlicht, das aus der Düsenspitze austritt.
    Wenn Ihr roter Laser bereits aktiviert ist, überspringen Sie diesen Schritt.


  • Maschine >> Hardwareeinstellungen >> Nächste Seite >> Rotes Licht Dauerbetrieb >> EIN



Schritt 12

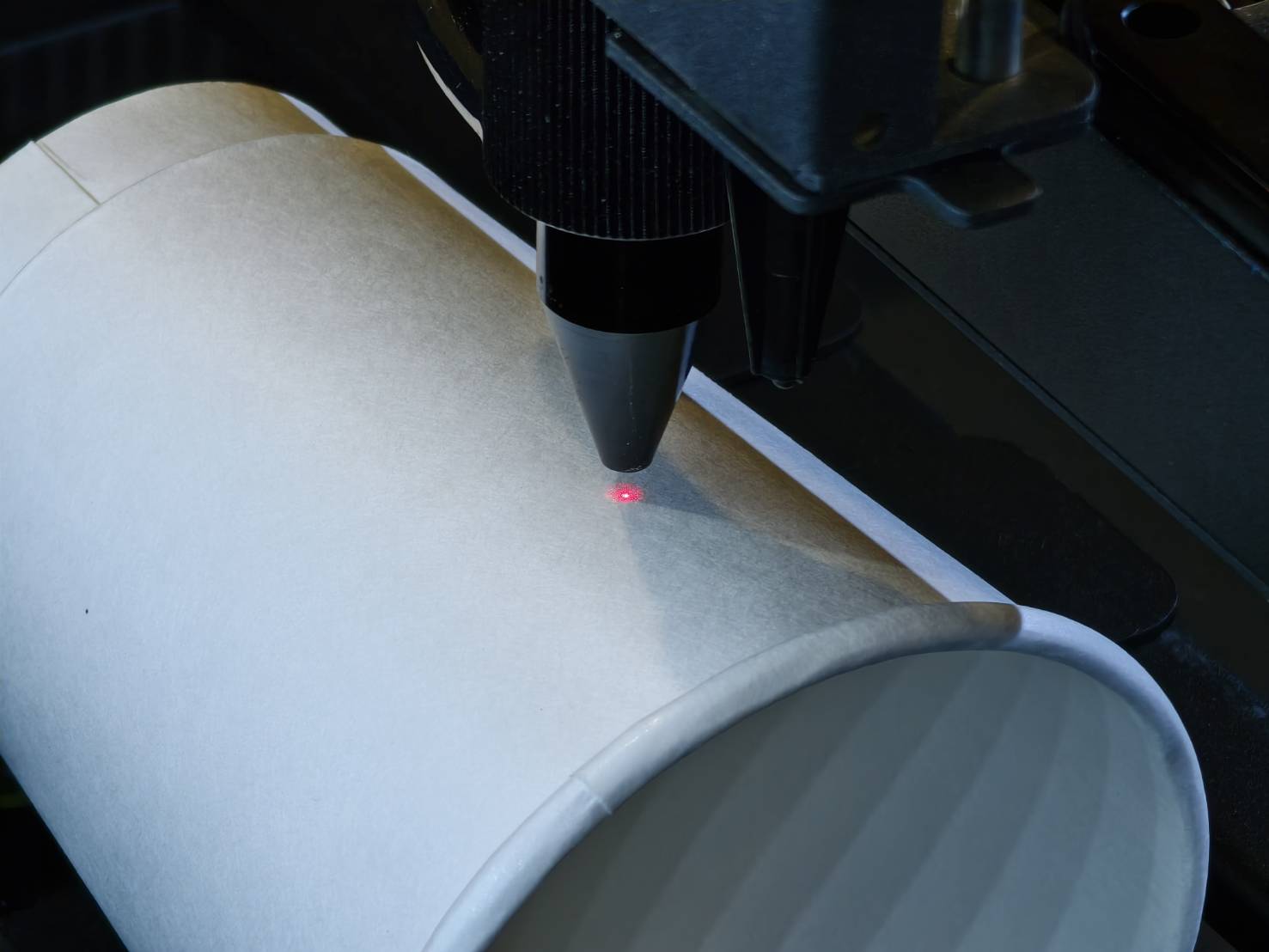

Bewegen Sie die Düsenspitze zur Mitte des zu gravierenden Bereichs.
Der rote Lichtpunkt markiert und bestimmt die Startposition.




Schritt 13

Starten Sie Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png



Schritt 14

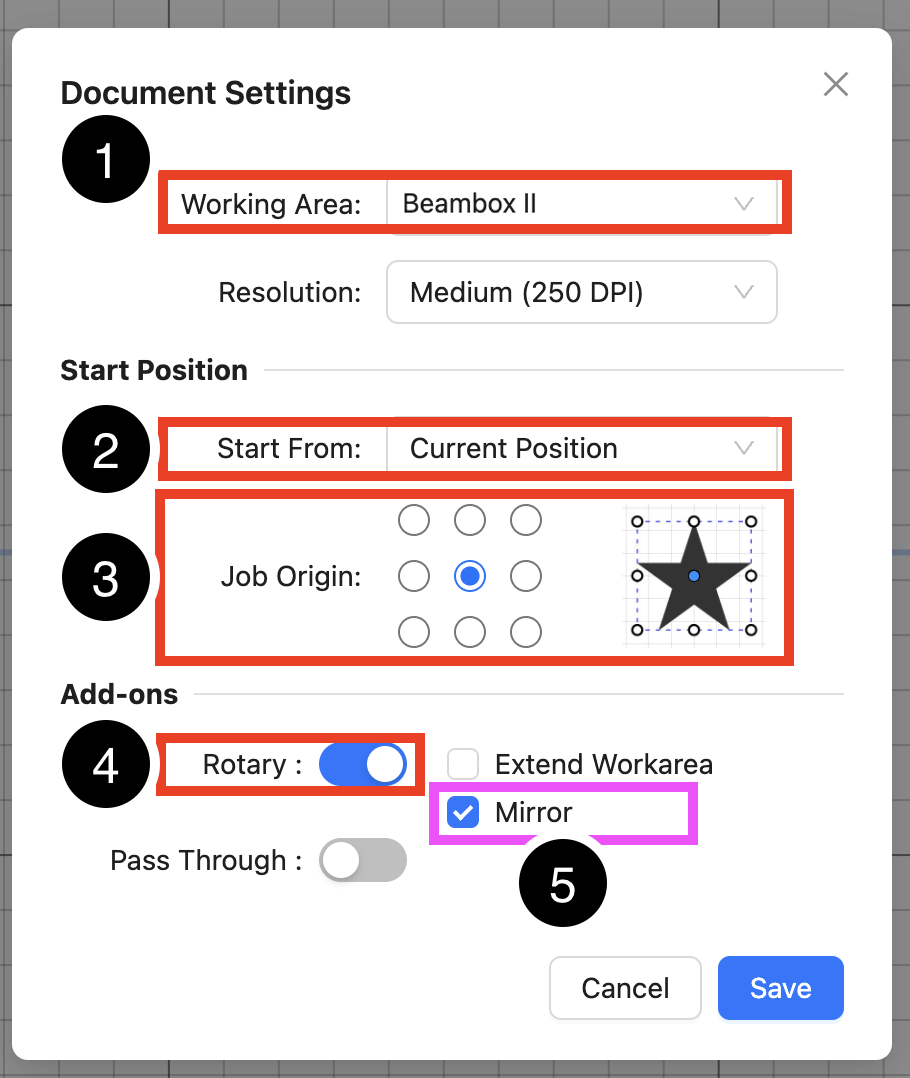

Gehen Sie zu "Dokumenteinstellungen" und nehmen Sie die erforderlichen Änderungen vor.


1. Ändern Sie den Arbeitsbereich auf "Beambox II".

2. Ändern Sie die Option "Startposition" auf "Aktuelle Position".
3. Wählen Sie für den Auftragsursprung die Option "Mitte".
4. Aktivieren Sie die Rotationsfunktion.

5. Aktivieren Sie die Spiegelfunktion, wenn Ihr Rotationsmodul umgekehrt montiert ist (Rollen rechts).
Falls nicht umgekehrt montiert, lassen Sie die Funktion deaktiviert.
(Nur für Ador verfügbar.)



Schritt 15

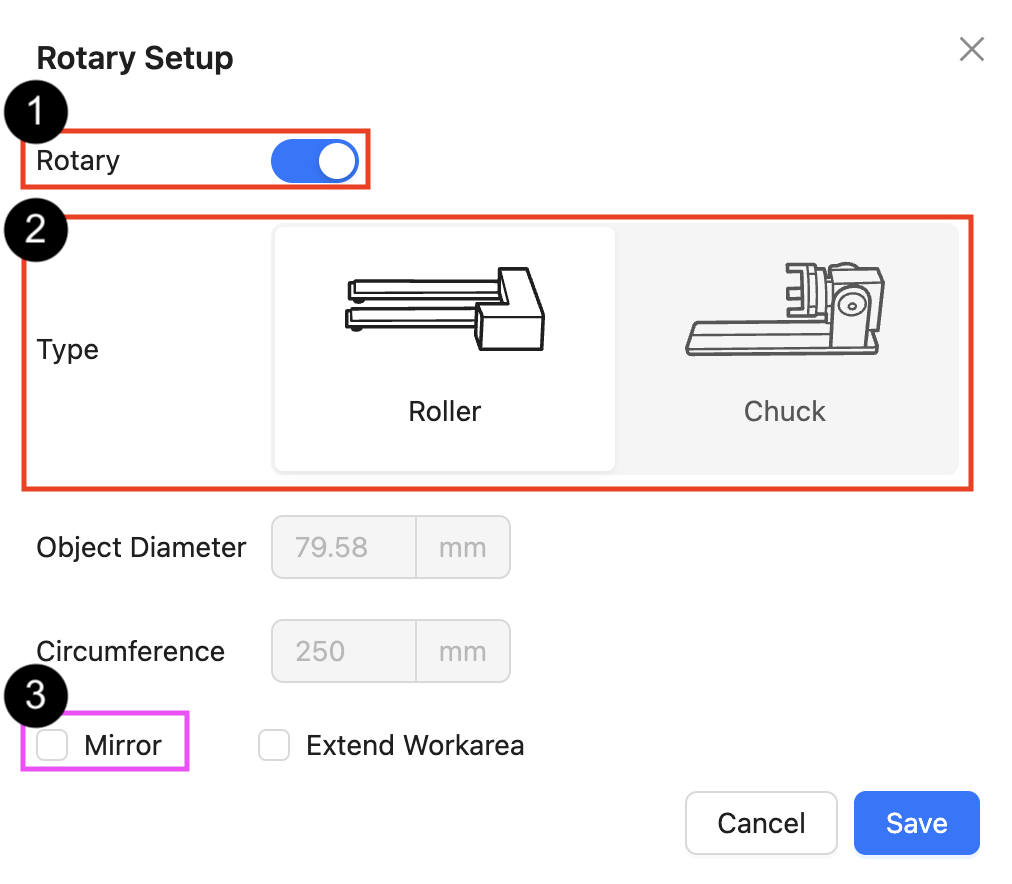

Gehen Sie zu "Rotationseinstellungen" und nehmen Sie die erforderlichen Änderungen vor.

1.
Vergewissern Sie sich, dass die Rotationsfunktion aktiviert ist.



2.
Wählen Sie "Rolle" als Typ aus.



3.
Aktivieren Sie die Spiegelfunktion, wenn Ihr Rotationsmodul umgekehrt montiert ist (Rollen rechts).
Falls nicht umgekehrt montiert, lassen Sie die Funktion deaktiviert.
(Nur für Ador verfügbar.)



Schritt 16

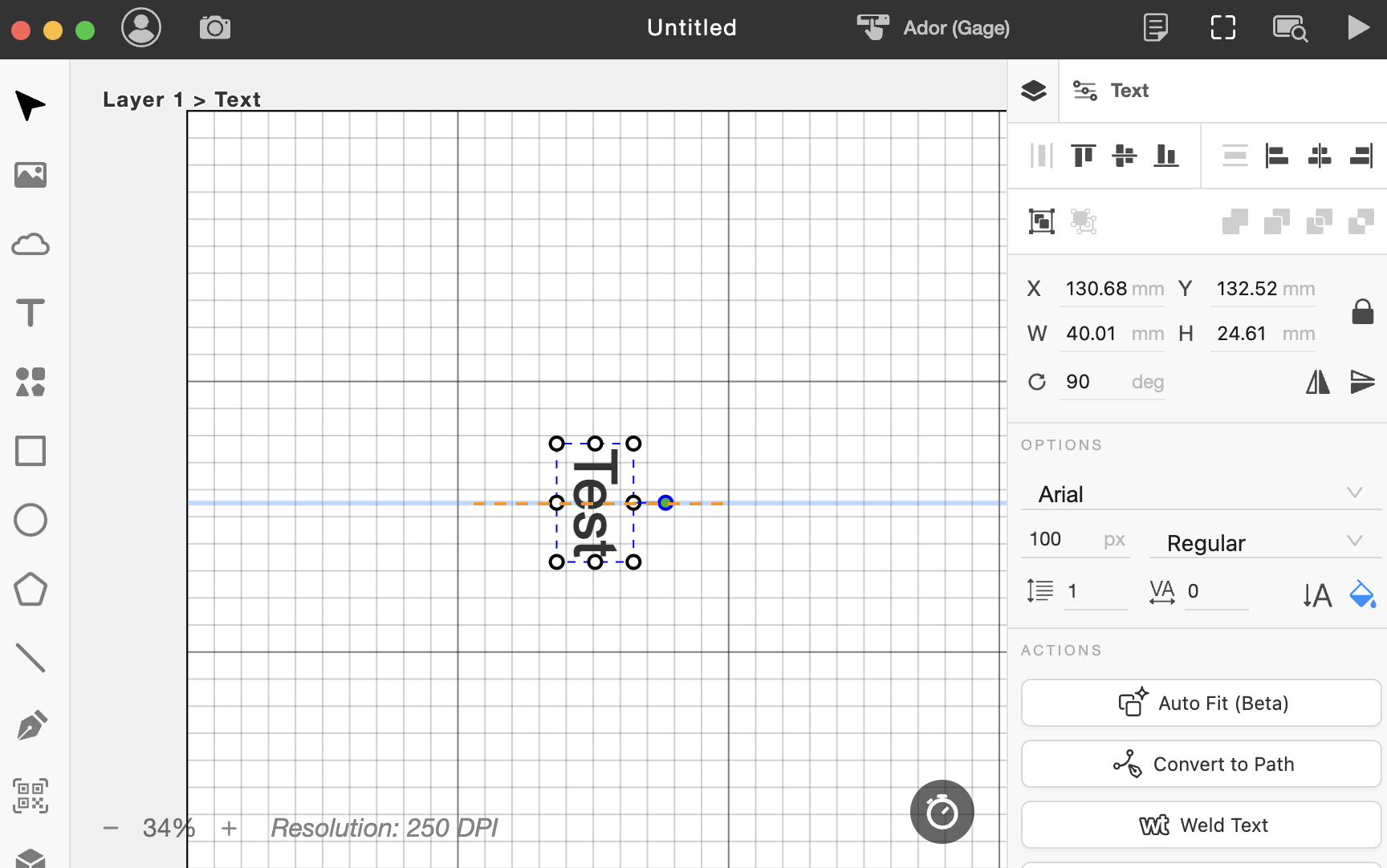

Erstellen Sie ein Gravierobjekt oder importieren Sie Ihr eigenes Design.

Screenshot 2024-09-26 at 12.23.35 PM.png



Je nach Design wird es in der Regel um 90 Grad gedreht, um der Ausrichtung des Materials zu entsprechen.



Schritt 17

Nachdem Sie Ihr Design erstellt haben, verschieben Sie dessen Mittelpunkt auf die blaue Linie.



Schritt 18

Verwenden Sie die Funktion "Rahmen abfahren", um den Gravurpfad zu visualisieren.

  • Wählen Sie "Rahmen", um die Begrenzungsbox des Designs oder der Datei anzuzeigen.
  • Nach dem Klicken auf "Start" beginnt sich der Laserkopf zu bewegen. Der Bewegungspfad zeigt den Gravurbereich für diesen Auftrag an.
  • Der Startpunkt entspricht der aktuellen Position Ihrer Laserdüse.
  • Der Pfad hängt vom ausgewählten "Auftragsursprung" im Schrittab. Bei Auswahl der Mitte wird der Startpunkt im Zentrum des Designs festgelegt. Die Mitte wird üblicherweise für Rotationsaufträge verwendet.
  • Sie können den Laserkopf bewegen, um den Gravurbereich anzupassen, bis die Position Ihren Vorstellungen entspricht.
⚠︎ Falls Sie Unregelmäßigkeiten im Gravurbereich oder der Größe (verkürzt oder verlängert) feststellen, beachten Sie bitte das folgende Video zur Anpassung der Rotationsskaleneinstellungen.



Schritt 19

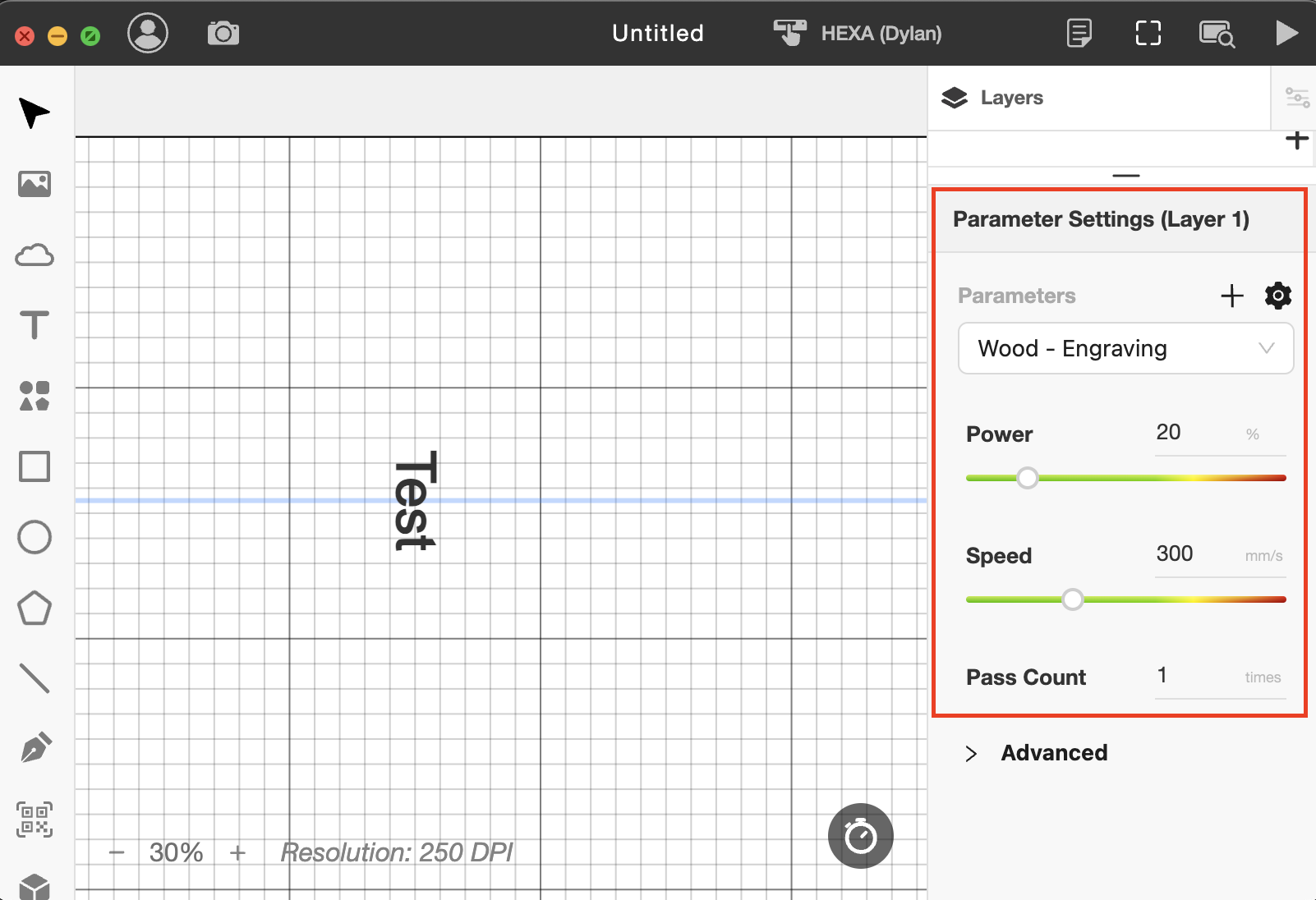

Nachdem Sie die Gravurposition bestätigt haben, stellen Sie die korrekten Parameter für Geschwindigkeit und Leistung entsprechend Ihres Materials ein.



Schritt 20

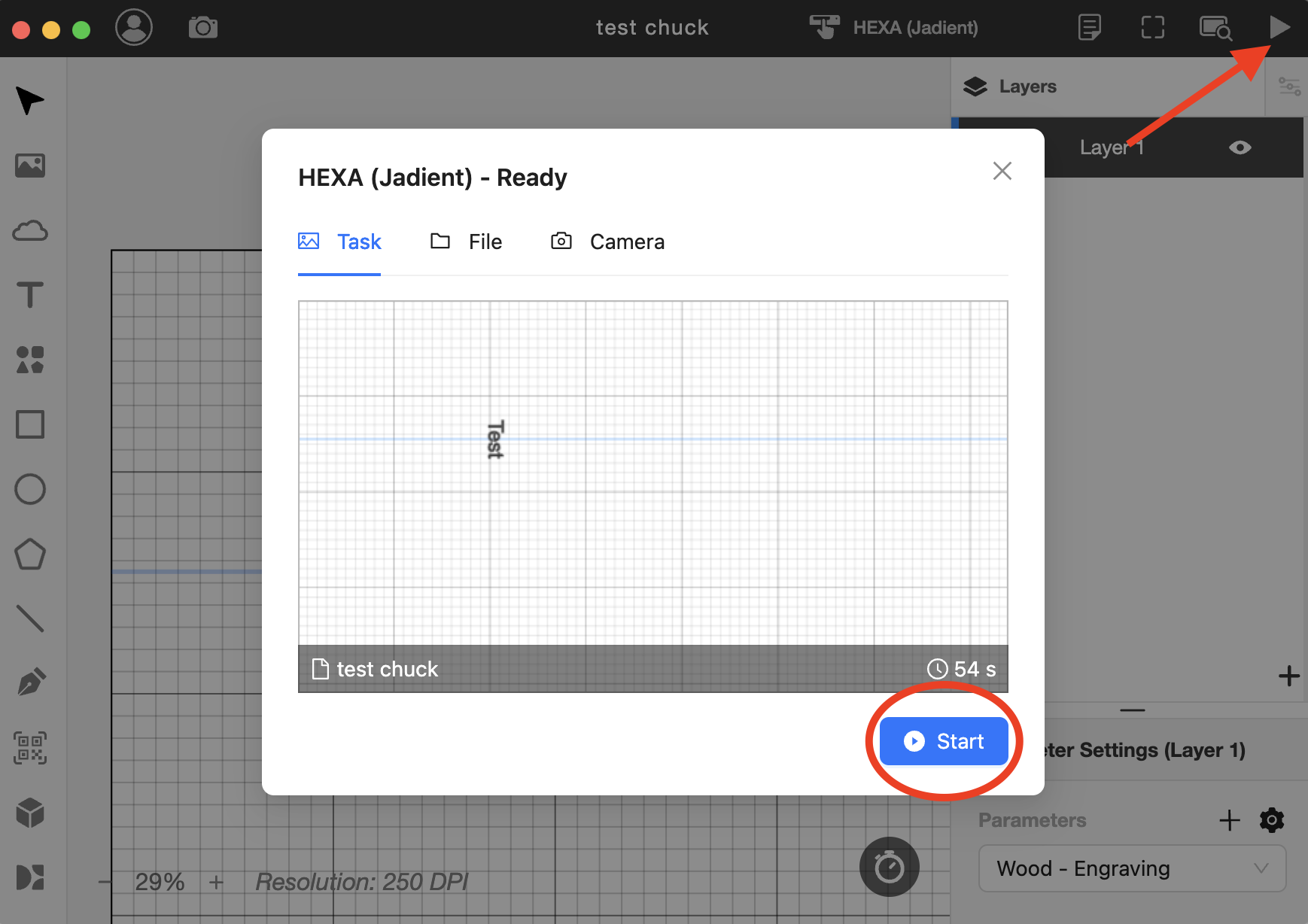

Schließen Sie die Tür und starten Sie den Auftrag.



Schritt 21

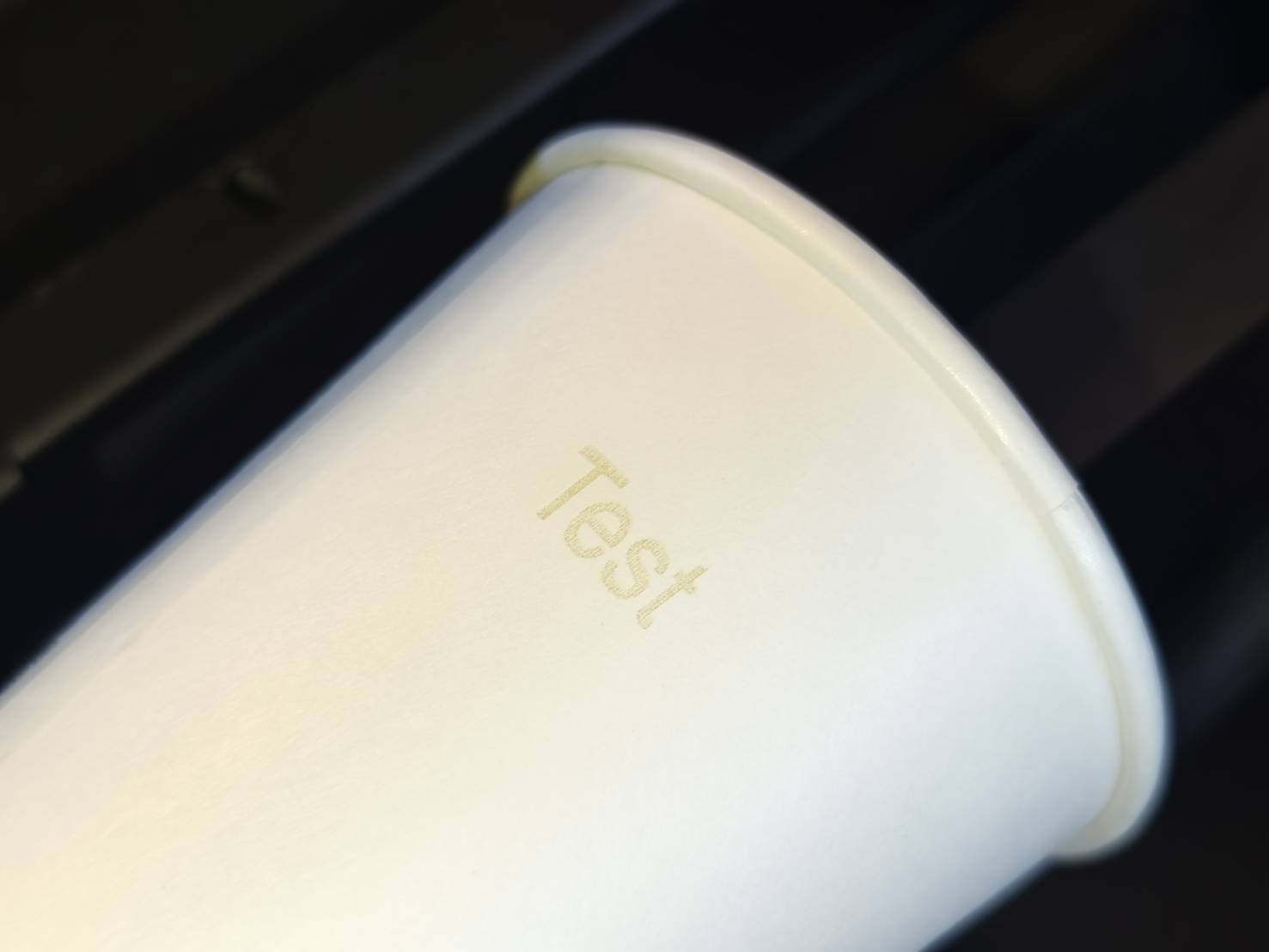

Überprüfen Sie das Ergebnis.



#ENDE

Zurück zum Anfang



Beambox II + Rotary 2.0

Schritt 1

Bitte stellen Sie sicher, dass Sie über die folgenden Software- und Firmware-Versionen verfügen, um die Rotationsfunktion zu nutzen.

Beam Studio Version 2.4.3 oder höher (Anleitung)

 Die Firmware-Version 6.0.7 oder höher. (Anleitung)



Schritt 2

Entfernen Sie die Wabenplatte und die Plattformhalterung.



Schritt 3

Montieren Sie die Plattformhalterung erneut.





Schritt 4

Messen Sie den Durchmesser oder Umfang Ihres Materials und notieren Sie ihn für die spätere Verwendung.
(Es wird empfohlen, für den ersten Versuch das Übungs- und Testmaterial zu verwenden.)



Schritt 5

Bitte beachten Sie die nachfolgende Tabelle, um die korrekten Rotationsständer zu montieren und den passenden Fokuslinsenabstand entsprechend dem Durchmesser Ihres Objekts zu wählen.



Erläuterung des Fokusmodus

Standardmäßig befindet sich die Fokuslinse oben, und der Fokusabstand beträgt 4 mm. Das bedeutet, dass der Abstand zwischen der Düsenspitze und der Materialoberfläche 4 mm beträgt.


Bei kleineren Materialien erreicht die Düsenspitze möglicherweise nicht den Standardabstand von 4 mm. Daher kann der Abstand durch Verschieben der Linse an die Unterseite der Düse vergrößert werden.
Wenn sich die Linse unten befindet, kann der Abstand zwischen Spitze und Oberfläche auf 16 mm erhöht werden.


Wie ändern Sie die Position der Linse?

1. Demontieren Sie die Linse



2. Bestimmen Sie die Reihenfolge des Fokusmodus
Fokusmodus: 4 mm (Standard) Fokusmodus: 16 mm
Linse Block
Block Linse
Ring Ring
Düse Düse



3. Montieren Sie die Linse wieder
  1. Die rote Seite des Blocks muss nach unten zeigen.
  2. Die gewölbte Seite der Linse muss nach oben zeigen.
    (Ein Tipp zur schnellen Bestimmung der gewölbten Seite: Sie sollte Ihr gesamtes Gesicht reflektieren, wenn Sie hineinschauen.)
  3. Drehen Sie den Ring gegen den Uhrzeigersinn, um ihn festzuziehen.



Erläuterung der Stützen

Die Ständer werden auf der Plattformhalterung platziert. Der Drehtisch wird auf den Ständern manuell oder mit der automatischen Plattform angehoben oder abgesenkt.

Demonstration ohne Drehtisch Demonstration mit Drehtisch



Kurze Ständer
Sie sind niedriger und werden für kleinere Objekte verwendet.



Wie installiert man die Ständer?

  1. Auf der Plattformhalterung befinden sich Löcher für die Ständer.
  2. Die Ständer verfügen über Schäfte, die in die Löcher eingesetzt werden können.
  3. Passen Sie bei Bedarf den Abstand zwischen den Schäften an.



Schritt 6

Vergewissern Sie sich nach der Installation der Ständer, dass die Maschine ausgeschaltet ist.
Entnehmen Sie das Verbindungskabel aus dem Lieferumfang und schließen Sie es an der linken Rückseite der Maschine an.




Schritt 7

Platzieren Sie das Rotationsmodul auf den Ständern und verbinden Sie das Kabel mit dem Gerät.
*Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist. Das Anschließen des Kabels bei eingeschalteter Maschine kann das Rotationsmodul beschädigen.


Hier sehen Sie eine Anleitung zur Einstellung der Rollen des Rotationsmoduls.
(Halten Sie einfach die Taste auf der rechten Seite gedrückt, um die Rollen frei bewegen zu können)







Schritt 8

Schalten Sie die Maschine ein und navigieren Sie zu "Hardware-Einstellungen", um den korrekten Fokus-Modus auszuwählen.

Maschine >> Hardwareeinstellungen >> Nächste Seite >> Fokusmodus >> Wählen Sie den korrekten Modus


Schritt 9

Platzieren Sie das Material auf dem Rotationsmodul und richten Sie es bei Bedarf mit dem Stützmodul aus.


Für verschiedene Formen beachten Sie bitte die folgenden Anleitungen, die Anweisungen zur Platzierung unterschiedlicher Objekte enthalten.



Schritt 10

Führen Sie den Autofokus durch.
Wenn Ihr Autofokus nicht funktioniert, beachten Sie bitte den article zur manuellen Fokussierung.

Schritte:

  1. Senken Sie bei Bedarf die Arbeitsfläche ab.
  2. Senken Sie die Fokussiersonde in die Fokussierposition.
  3. Bewegen Sie die Fokussiersonde nahe an die Materialoberfläche.
  4. Heben Sie die Arbeitsfläche an, um zu prüfen, ob die Sonde die Oberfläche berühren kann.
  5. Führen Sie den Autofokus durch Doppelklick auf die Schaltfläche "AF" aus.
  6. Heben Sie die Fokussiersonde zurück in die Ruheposition.

Video:



Schritt 11

  • Aktivieren Sie das rote Laserlicht, das aus der Düsenspitze austritt.
    Wenn Ihr roter Laser bereits aktiviert ist, überspringen Sie diesen Schritt.


  • Maschine >> Hardwareeinstellungen >> Nächste Seite >> Rotes Licht Dauerbetrieb >> EIN



Schritt 12

Bewegen Sie die Düsenspitze zur Mitte des zu gravierenden Bereichs.
Der rote Lichtpunkt markiert und bestimmt die Startposition.




Schritt 13

Starten Sie Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png



Schritt 14

Gehen Sie zu "Dokumenteinstellungen" und nehmen Sie die erforderlichen Änderungen vor.


1. Ändern Sie den Arbeitsbereich auf "Beambox II".

2. Ändern Sie die Option "Startposition" auf "Aktuelle Position".
3. Wählen Sie für den Auftragsursprung die Option "Mitte".
4. Aktivieren Sie die Rotationsfunktion.

5. Aktivieren Sie die Spiegelfunktion, wenn Ihr Rotationsmodul umgekehrt montiert ist (Rollen rechts).
Falls nicht umgekehrt montiert, lassen Sie die Funktion deaktiviert.
(Nur für Ador verfügbar.)



Schritt 15

Gehen Sie zu "Rotationseinstellungen" und nehmen Sie die erforderlichen Änderungen vor.

1.
Vergewissern Sie sich, dass die Rotationsfunktion aktiviert ist.



2.
Wählen Sie "Rolle" als Typ aus.



3.
Aktivieren Sie die Spiegelfunktion, wenn Ihr Rotationsmodul umgekehrt montiert ist (Rollen rechts).
Falls nicht umgekehrt montiert, lassen Sie die Funktion deaktiviert.
(Nur für Ador verfügbar.)



Schritt 16

Erstellen Sie ein Gravierobjekt oder importieren Sie Ihr eigenes Design.

Screenshot 2024-09-26 at 12.23.35 PM.png



Je nach Design wird es in der Regel um 90 Grad gedreht, um der Ausrichtung des Materials zu entsprechen.



Schritt 17

Nachdem Sie Ihr Design erstellt haben, verschieben Sie dessen Mittelpunkt auf die blaue Linie.



Schritt 18

Verwenden Sie die Funktion "Rahmen abfahren", um den Gravurpfad zu visualisieren.

  • Wählen Sie "Rahmen", um die Begrenzungsbox des Designs oder der Datei anzuzeigen.
  • Nach dem Klicken auf "Start" beginnt sich der Laserkopf zu bewegen. Der Bewegungspfad zeigt den Gravurbereich für diesen Auftrag an.
  • Der Startpunkt entspricht der aktuellen Position Ihrer Laserdüse.
  • Der Pfad hängt vom ausgewählten "Auftragsursprung" im Schrittab. Bei Auswahl der Mitte wird der Startpunkt im Zentrum des Designs festgelegt. Die Mitte wird üblicherweise für Rotationsaufträge verwendet.
  • Sie können den Laserkopf bewegen, um den Gravurbereich anzupassen, bis die Position Ihren Vorstellungen entspricht.
⚠︎ Falls Sie Unregelmäßigkeiten im Gravurbereich oder der Größe (verkürzt oder verlängert) feststellen, beachten Sie bitte das folgende Video zur Anpassung der Rotationsskaleneinstellungen.



Schritt 19

Nachdem Sie die Gravurposition bestätigt haben, stellen Sie die korrekten Parameter für Geschwindigkeit und Leistung entsprechend Ihres Materials ein.



Schritt 20

Schließen Sie die Tür und starten Sie den Auftrag.



Schritt 21

Überprüfen Sie das Ergebnis.



#ENDE

Zurück zum Anfang



Verwandte Beiträge

Kommentare

0 Kommentare

Zu diesem Beitrag können keine Kommentare hinterlassen werden.
