Beambox / Beambox Pro - Austausch des runden Schalters (silberne Farbe)

FLUX Support Team

26. März 2025 09:07
Aktualisiert

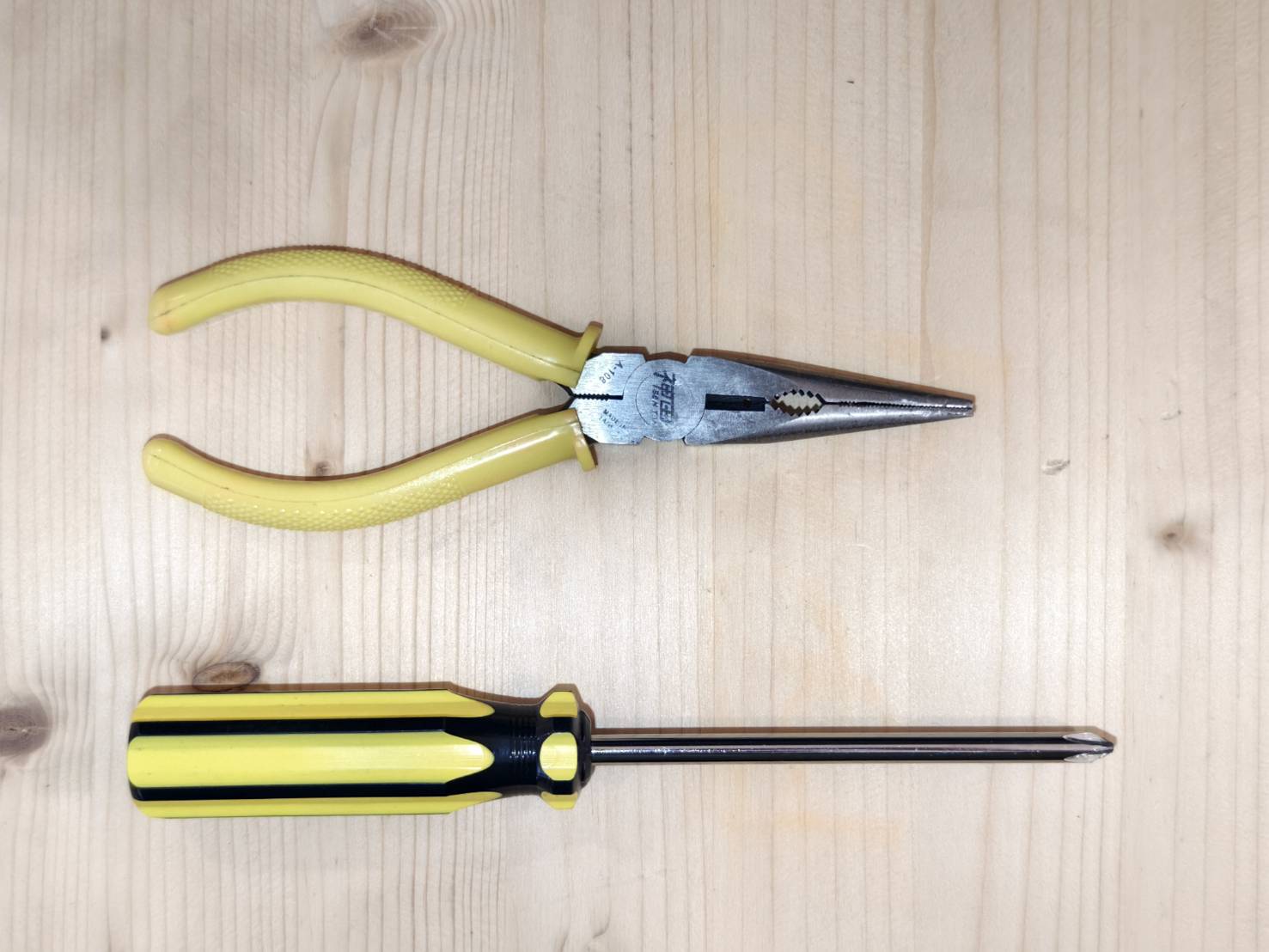

Werkzeuge

1	Zange
2	Kreuzschlitzschraubendreher

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

Öffnen Sie die Seitenabdeckung, um Zugang zum Geräteinneren zu erhalten.

Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu entfernen.

Schritt 3

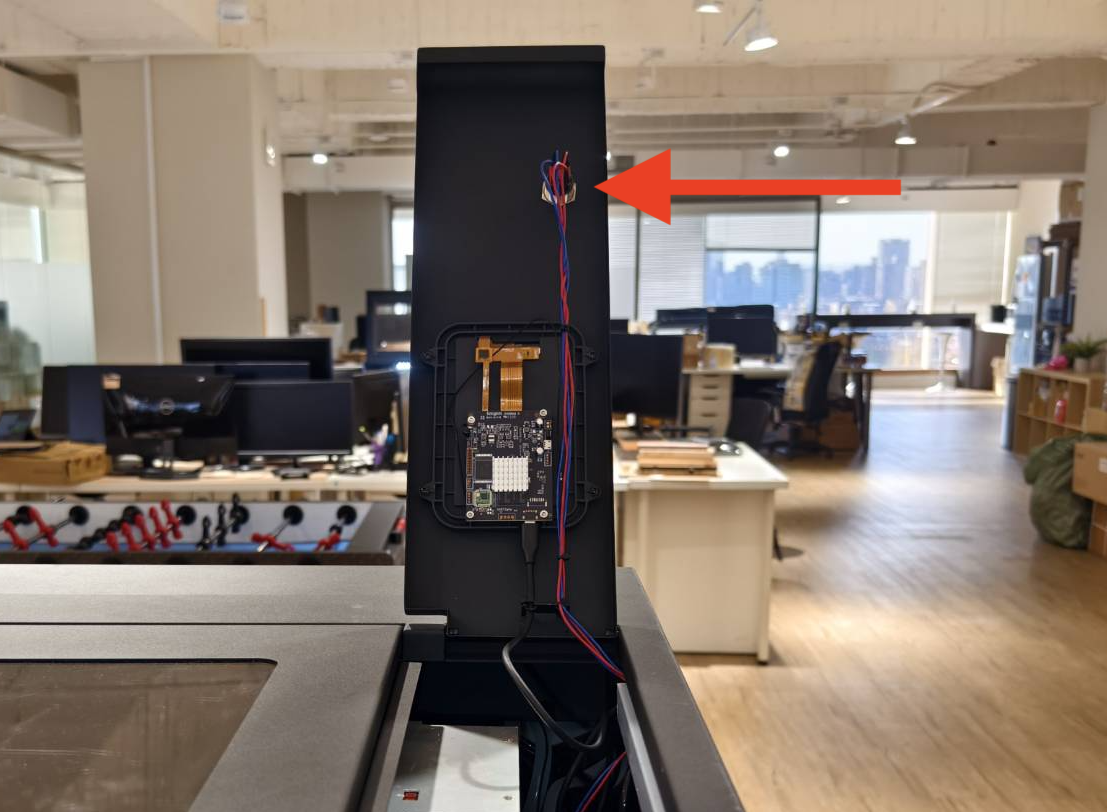

Der Schalter befindet sich hier.

Entfernen Sie die Kabel vom runden Schalter.

Schritt 4

Lösen Sie die Befestigungsmutter und entfernen Sie den runden Schalter.

Schritt 5

Setzen Sie den neuen runden Schalter ein und befestigen Sie ihn mit der Mutter.

Schritt 6

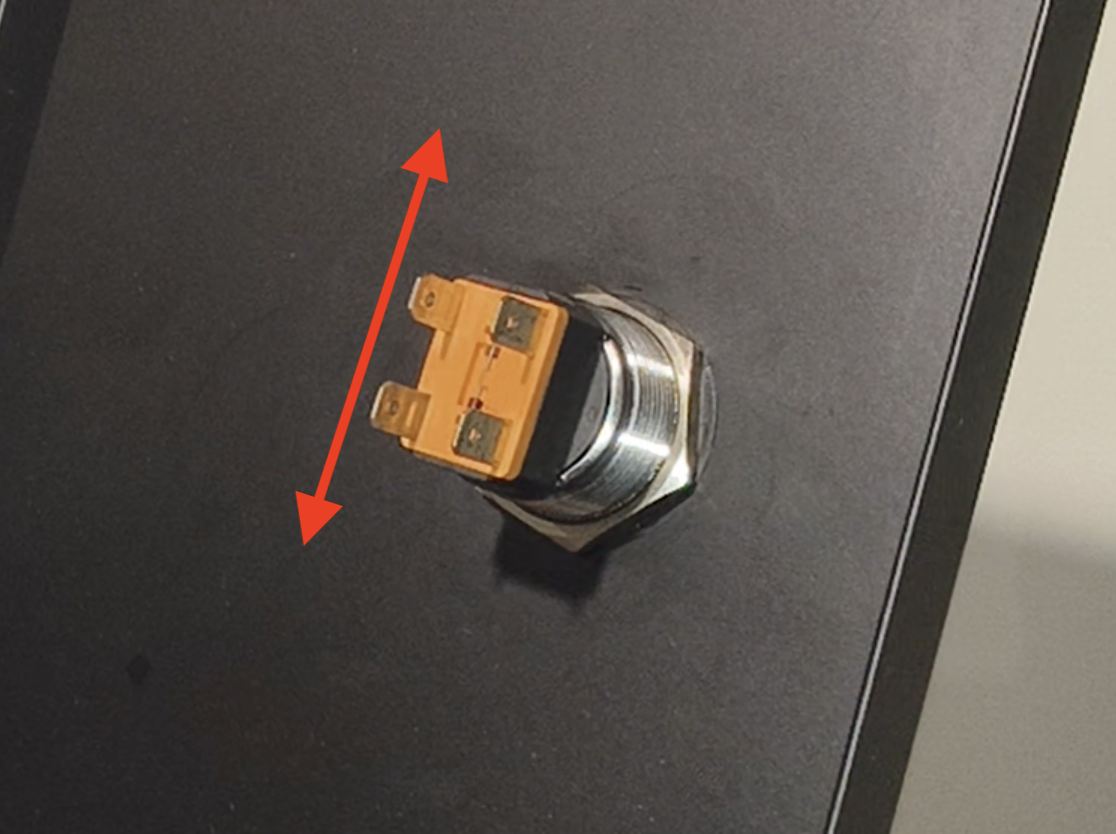

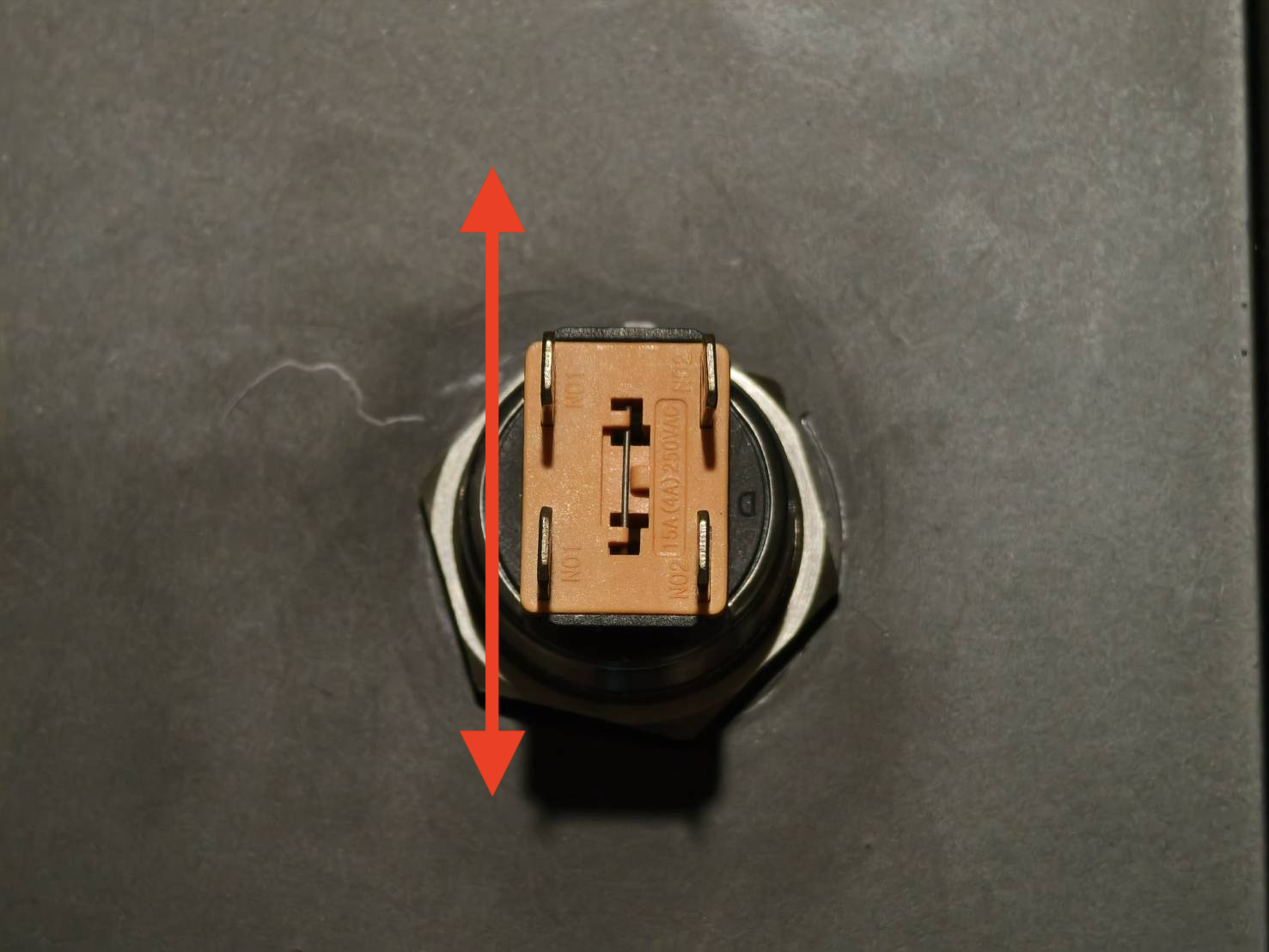

Achten Sie darauf, dass die Rückseite des Schalters in der gleichen Ausrichtung wie auf dem unten stehenden Foto montiert wird.
(Die Rückseite des Schalters ist rechteckig, wobei die langen Seiten vertikal ausgerichtet sind.)

Schritt 7

Verbinden Sie die Kabel mit den Anschlüssen des Schalters.

Demonstration.

Stellen Sie sicher, dass die gleichen Farben auf den gleichen Seiten (nur links und rechts) angeschlossen sind.

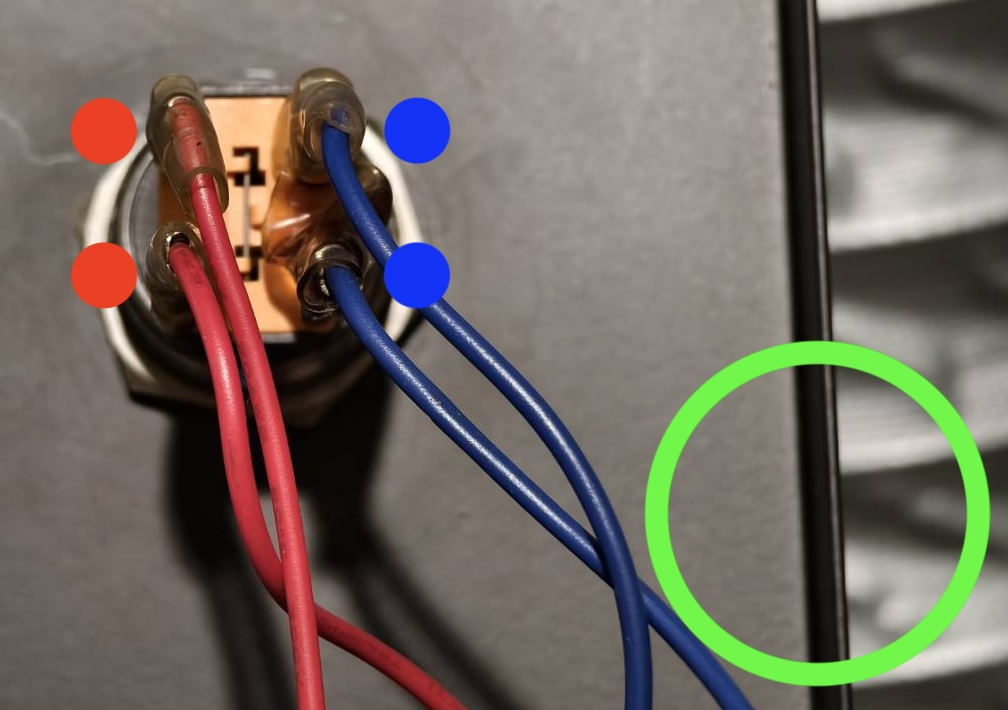

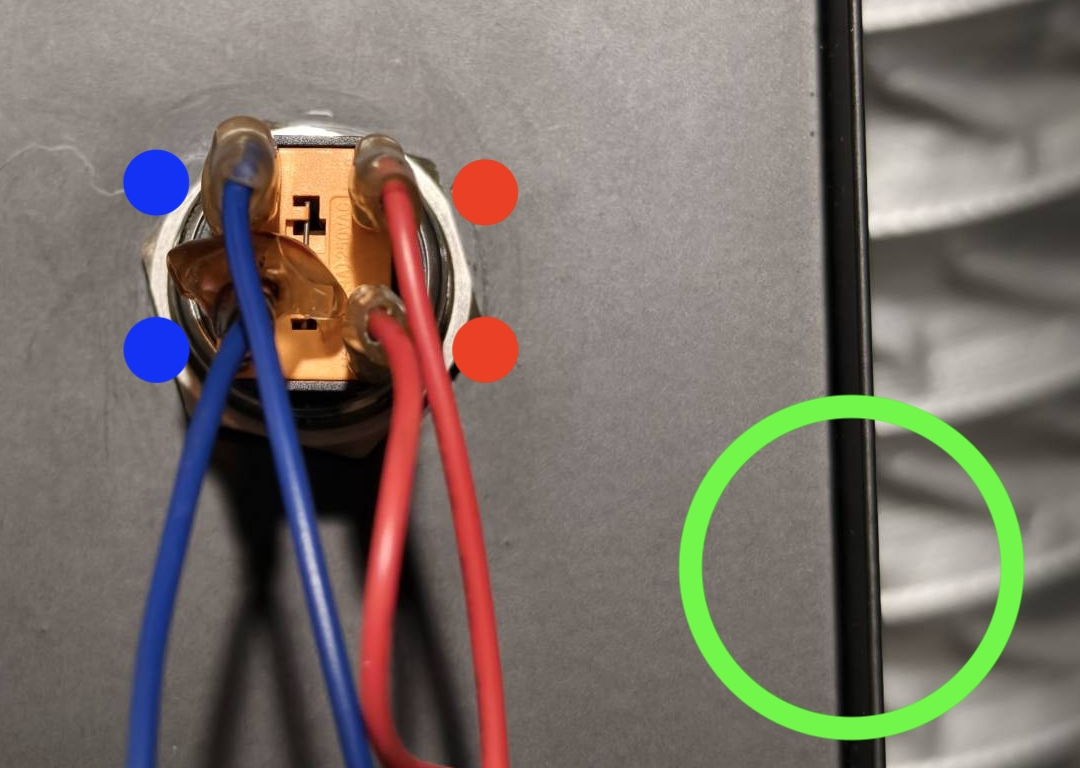

Korrektes Beispiel

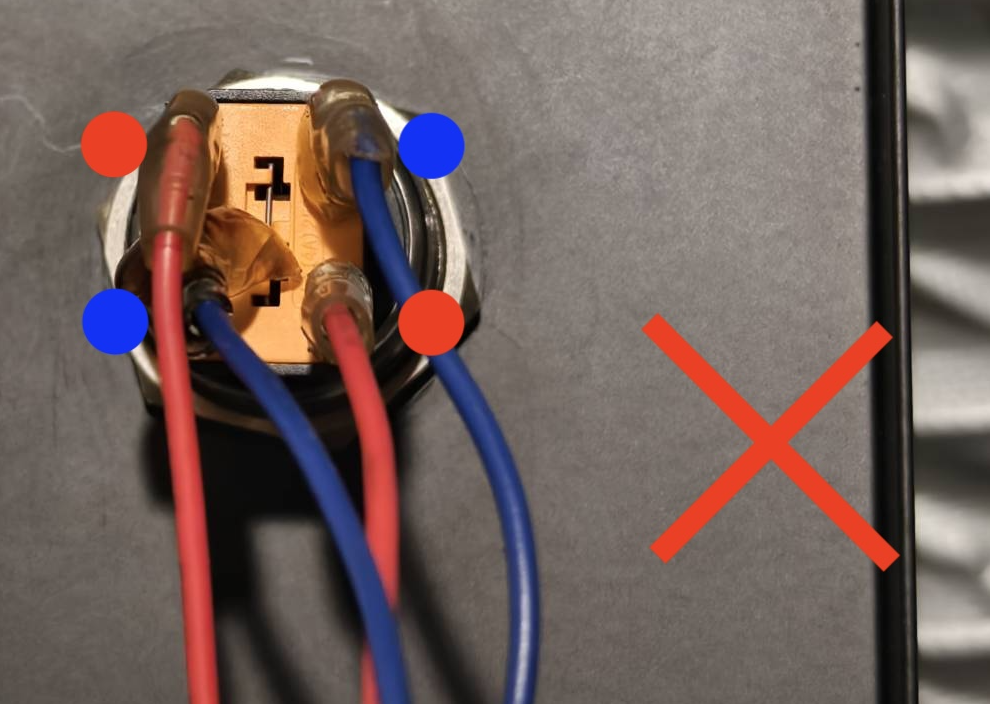

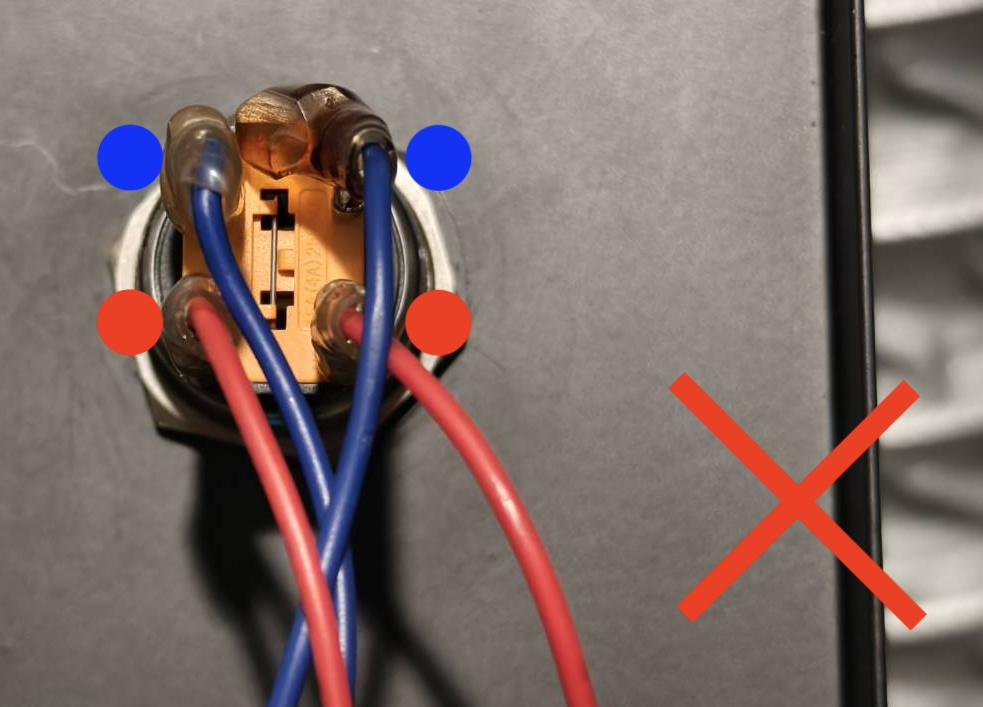

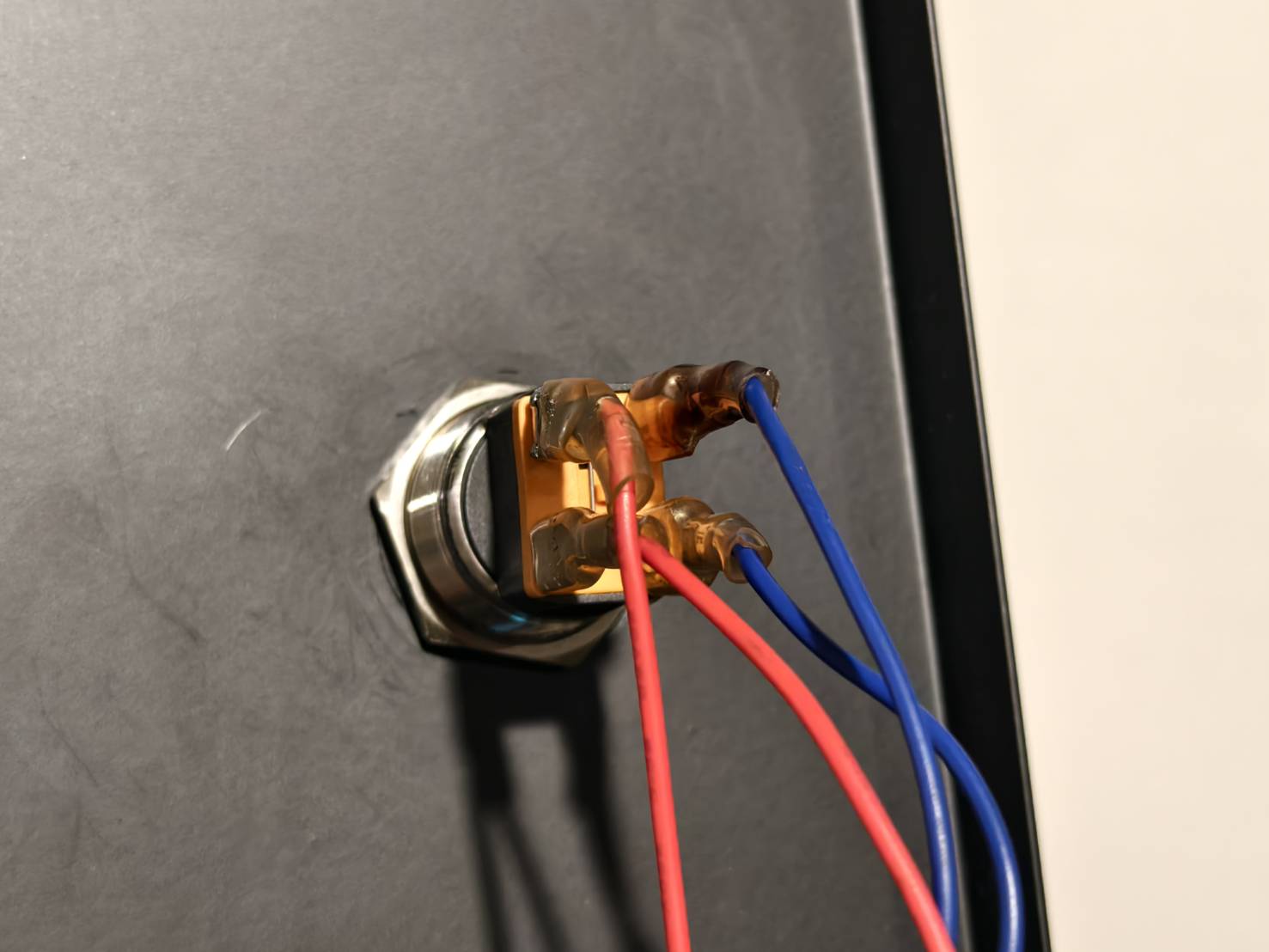

Fehlerhafte Beispiele

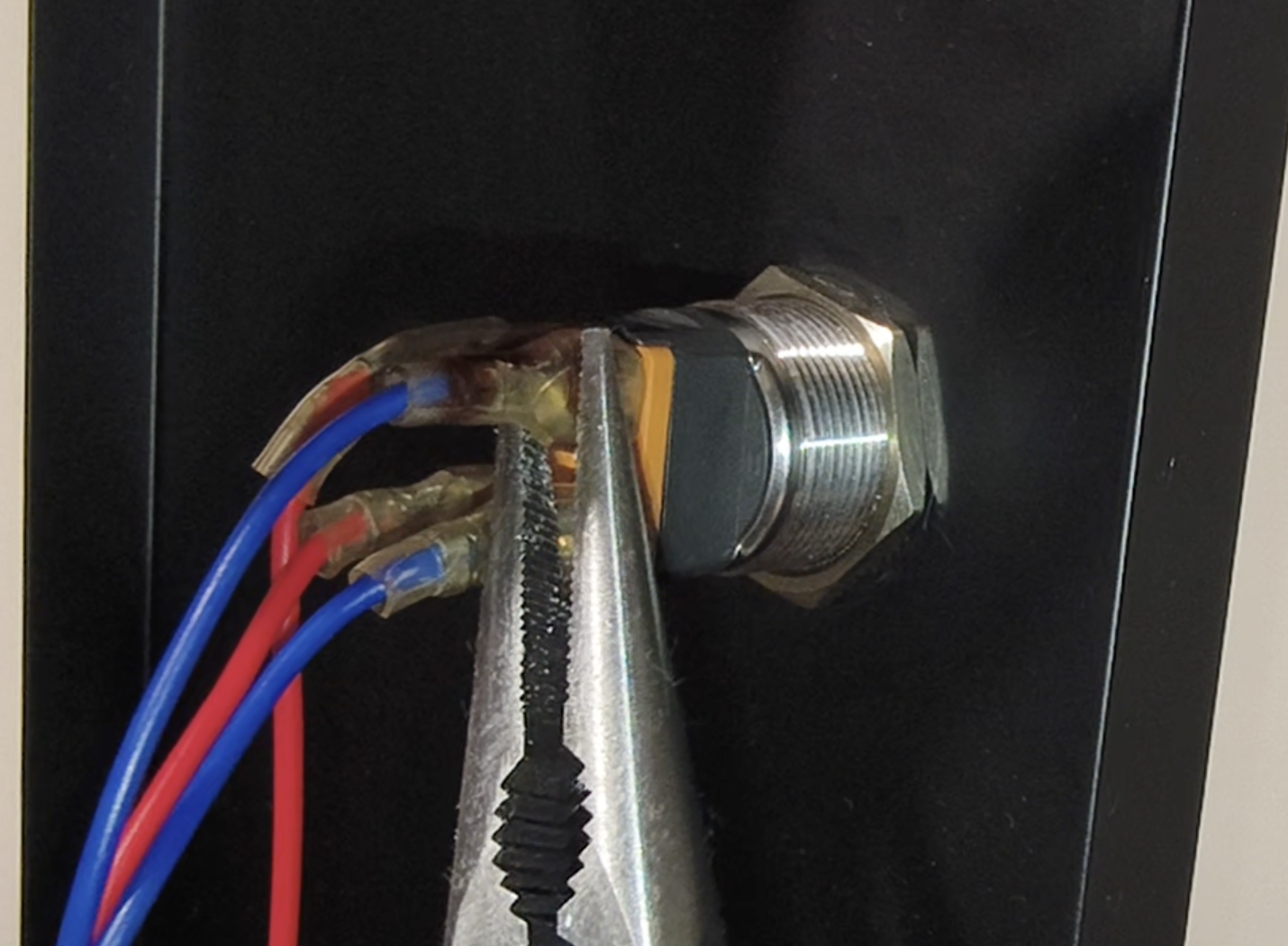

Nachdem Sie die Verbindungen hergestellt und die korrekte Position der Farben überprüft haben, fixieren Sie die Kabel bitte sicher mit einer Zange.

Warnung:
Bei falschem Anschluss der Kabel kann die Maschine beschädigt werden.
Bevor Sie zum nächsten Schritt übergehen, überprüfen Sie daher bitte nochmals, ob die Positionen der Kabel den korrekten Beispielen oben entsprechen.

Schritt 8

Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.
