Empfohlene Reinigungshäufigkeit

Je nach Nutzung und Materialart wird empfohlen, die Komponenten alle 1–2 Wochen zu reinigen.

Wartungsverfahren

Beim Gravieren von Papier- oder Holzmaterialien können sich Staub und Ölrückstände auf den Spiegeln ansammeln. Verwenden Sie ein leicht mit Alkohol befeuchtetes Wattestäbchen, um die Spiegeloberfläche zu reinigen. Wischen Sie vorsichtig, bis keine Verunreinigungen mehr vorhanden sind.

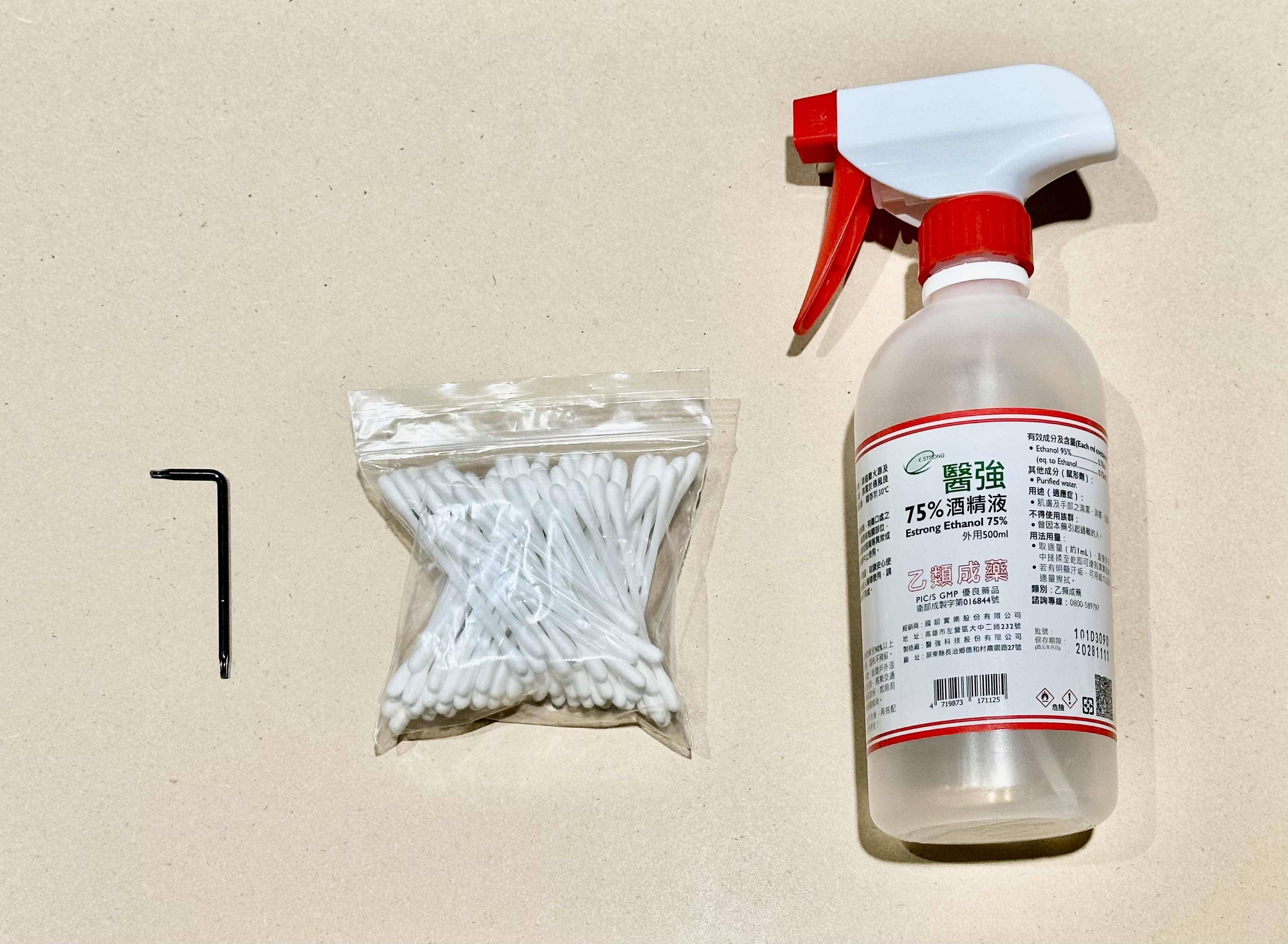

Benötigte Werkzeuge

T8 Torx-Schraubendreher (im Zubehörkasten enthalten)
Wattestäbchen
75%–99% Alkohol

beamo II enthält drei Umlenkspiegel, eine Fokuslinse und eine Laserröhren-Fokuslinse, die regelmäßig gereinigt werden müssen. Ihre Positionen sind im Diagramm dargestellt.

⚠︎ Stellen Sie nach der Reinigung sicher, dass keine Feuchtigkeit auf den Linsen verbleibt, um Oxidation zu vermeiden, die die Laserleistung verringern kann. Vermeiden Sie übermäßiges Wischen.

Schritt 1 – Hintere Abdeckung entfernen

Schritt 2 – Laserröhren-Fokuslinse reinigen

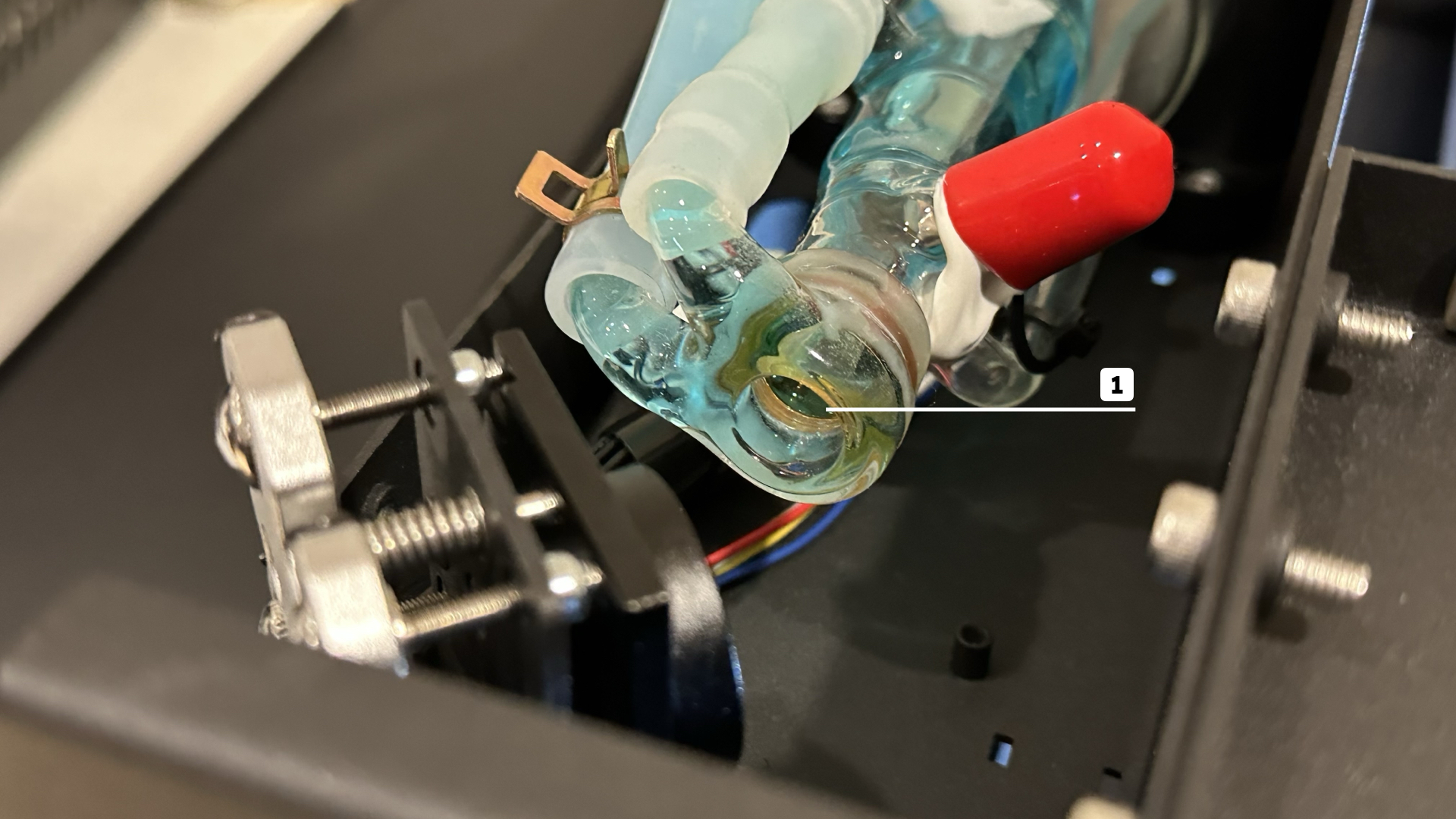

Die Laserröhren-Fokuslinse befindet sich am Niederspannungsende der Laserröhre (die Seite, die zum ersten Spiegel zeigt). Reinigen Sie die Linse wie unten dargestellt.

Schritt 3 – Ersten Spiegel reinigen

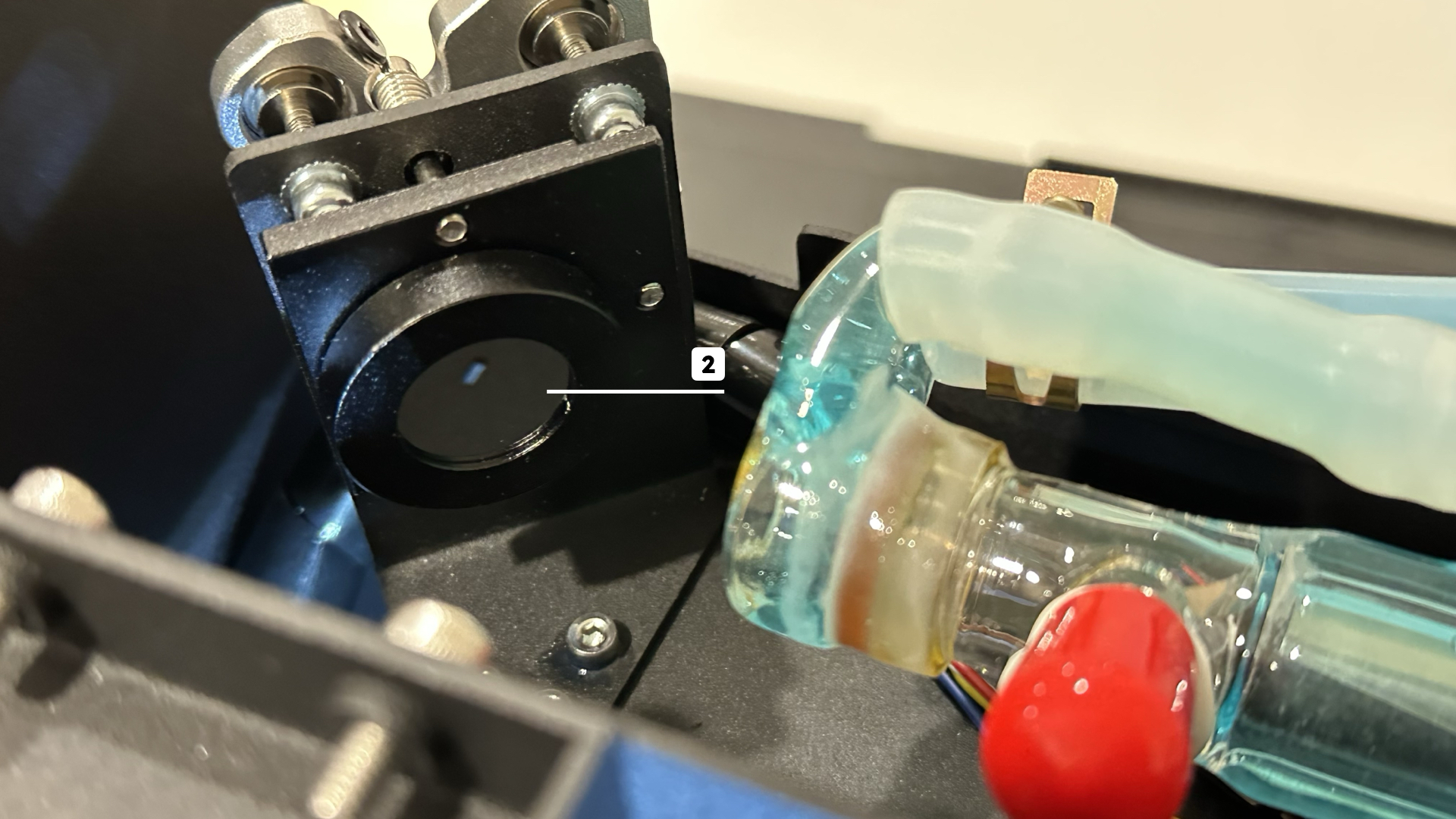

Der erste Spiegel befindet sich am Niederspannungsende der Laserröhre und zeigt zum Maschinenrahmen.

Schritt 4 – Hintere Abdeckung wieder anbringen

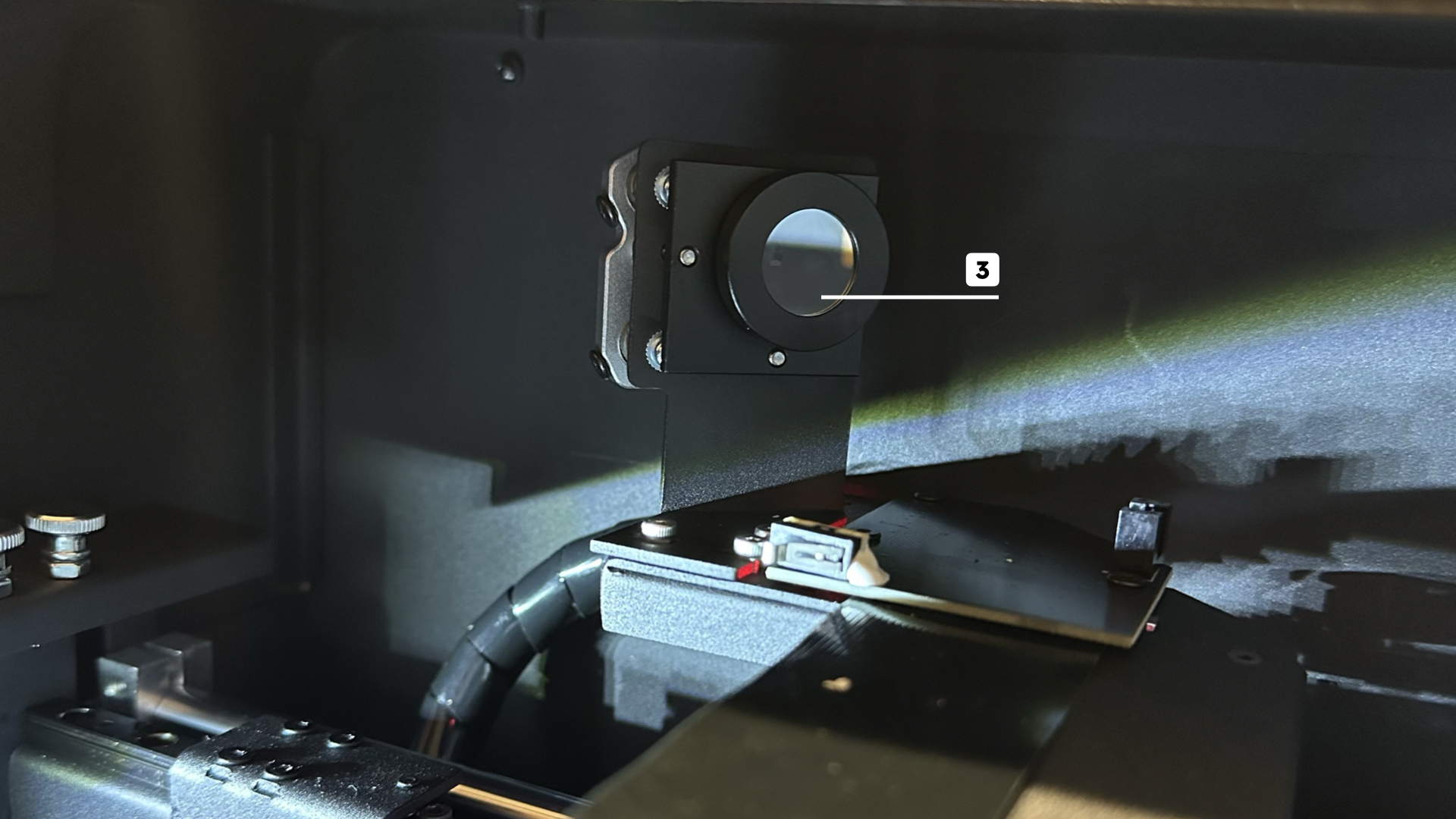

Schritt 5 – Zweiten Spiegel reinigen

Der zweite Spiegel befindet sich auf der linken Y-Achse.

Schritt 6 – Dritten Spiegel reinigen

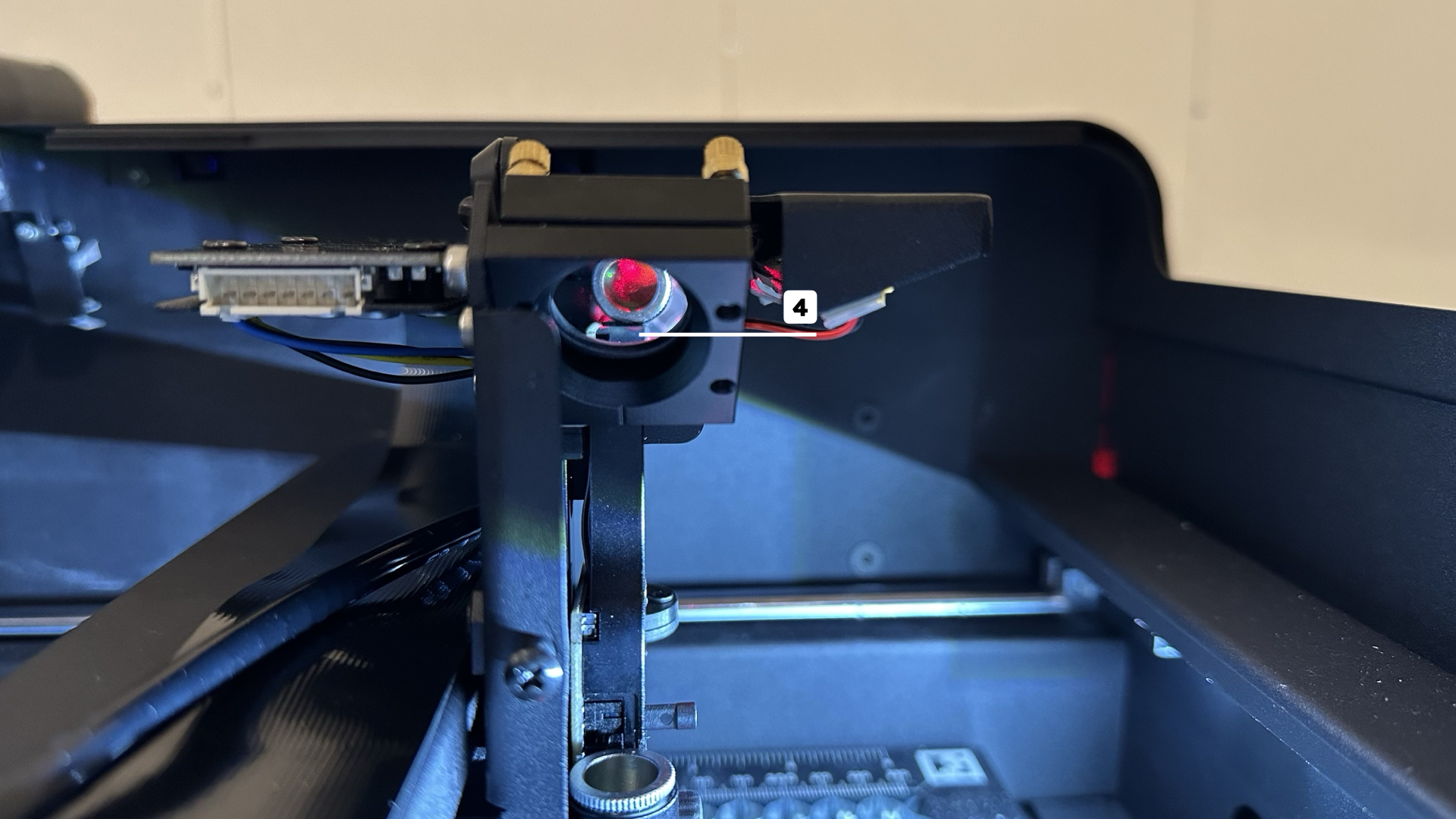

Der dritte Spiegel ist in der dreieckigen Spiegelhalterung auf der X-Achsen-Linearführung untergebracht.

Schritt 7 – Fokuslinse reinigen

Die Fokuslinse befindet sich im Inneren des Laserkopfes, direkt unterhalb des dritten Spiegels.

Platzieren Sie ein Material in der Mitte des Arbeitsbereichs, um ein Herunterfallen der Linse zu verhindern, und entfernen Sie anschließend die Fokuslinse.

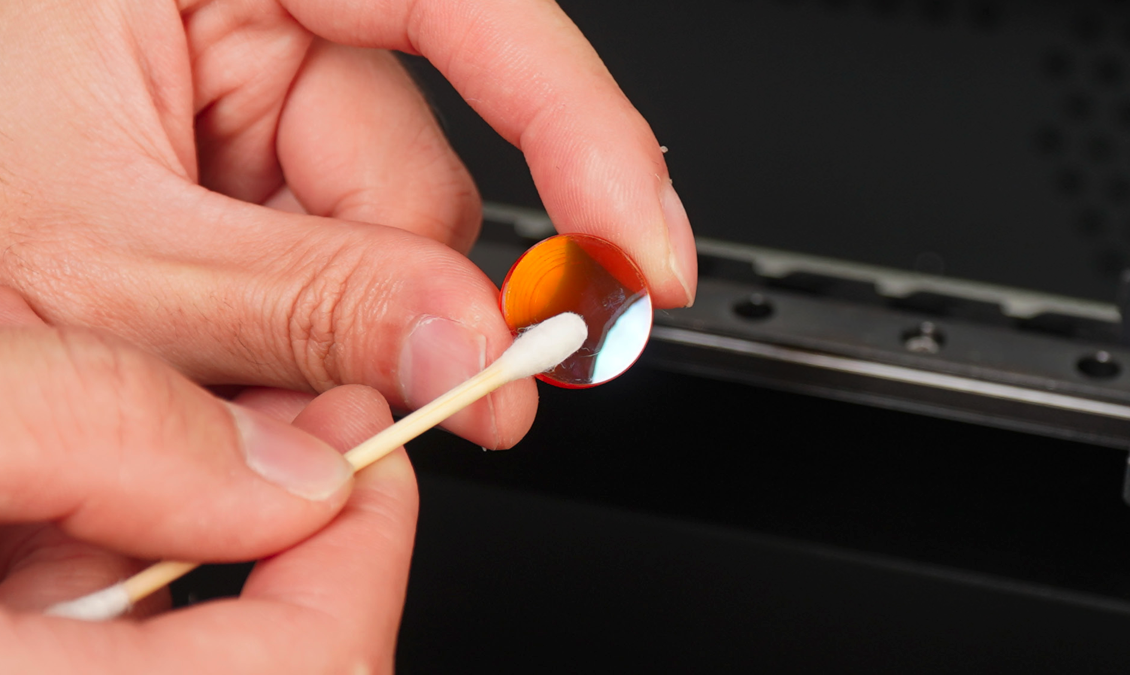

Reinigen Sie die Fokuslinse. 聚焦鏡.png

Schritt 8 – Fokuslinse wieder einbauen

Stellen Sie sicher, dass die konvexe Seite beim Wiedereinbau der Linse nach oben zeigt. 聚焦鏡安裝方向.png
