Dieser Artikel führt Sie durch die Justierung des Strahlengangs. Wenn Sie unsicher sind, ob Ihr Strahlengang justiert werden muss, verwenden Sie bitte den folgenden Link, um Ihren Strahlengang zunächst zu überprüfen. Strahlengang-Inspektion
Hinweis: Einige Fotos in diesem Artikel zeigen den HEXA, aber der Mechanismus beim beamo II ist identisch.
Anzeichen eines fehlausgerichteten Strahlengangs
Das Material kann mit den Standardeinstellungen für Leistung und Geschwindigkeit in Beam Studio nicht durchgeschnitten werden.
Schlechte Gravurergebnisse, bei denen die Gravurmuster in einem bestimmten Bereich heller oder tiefer als in anderen Bereichen sind, oder die Gravur in eine bestimmte Richtung heller oder tiefer wird.
Die Schnittfläche am Material ist nach dem Schneiden nicht senkrecht.

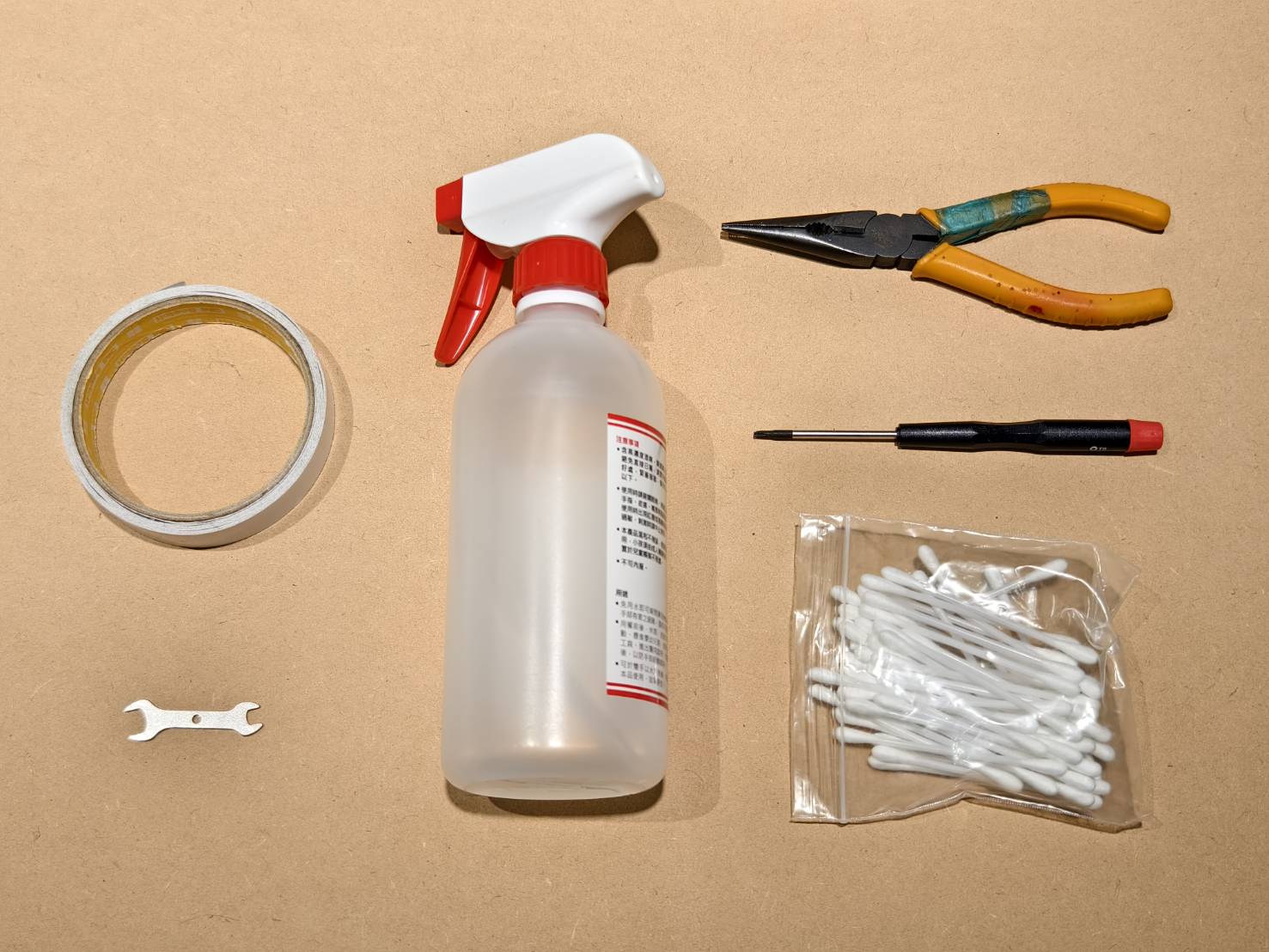

Werkzeuge
Bitte bereiten Sie die folgenden Werkzeuge vor.
Doppelseitiges Klebeband
Doppelmaulschlüssel
Desinfektionsspray / Alkoholspray
Zange
T8-Torx-Schraubendreher
Wattestäbchen
Schritt 1
Bitte machen Sie sich mit der sicheren Auslösung eines Impulses vertraut.
A. Schalten Sie das Gerät ein. B. Schließen Sie den Deckel. C. Wechseln Sie in den Wartungsmodus und warten Sie, bis die Referenzfahrt abgeschlossen ist. (Stellen Sie sicher, dass die Symbole für Tür, hintere Abdeckung und Boden geschlossen angezeigt werden, da Sie sonst keinen Impuls auslösen können.) D. Suchen Sie die Impuls-Taste. E. Ein Tastendruck = ein Impuls, zwei Tastendrücke = zwei Impulse, und so weiter. ⚠︎ Lösen Sie Impulse immer nur bei geschlossenem Deckel und geschlossener hinterer Abdeckung aus.
Überprüfen Sie den Laserpunkt auf dem 1. Spiegel. Dieser Schritt prüft, ob die Laserröhre und die Maschine in einwandfreiem Zustand sind.
Schrittübersicht:
Durchführung:

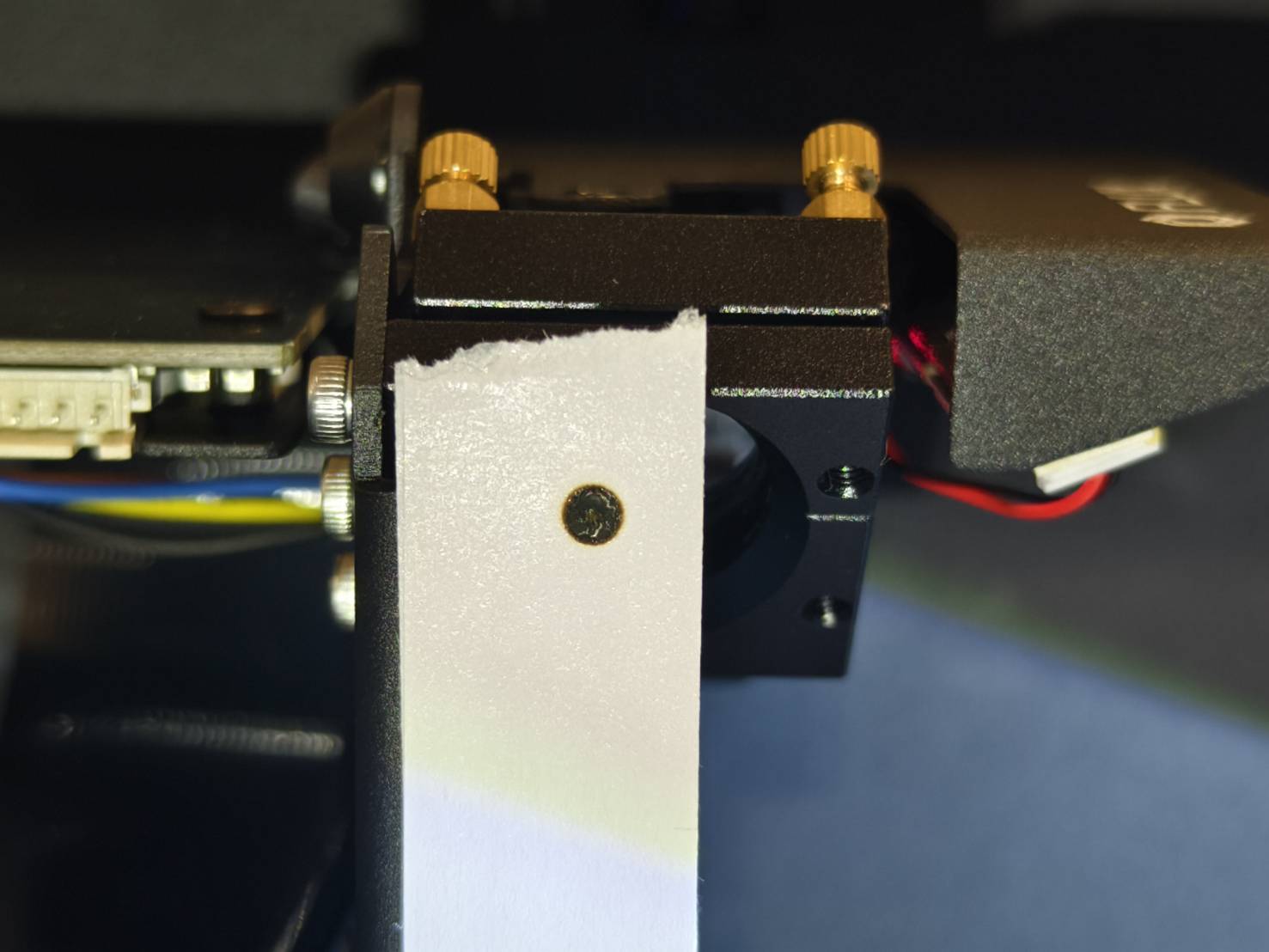

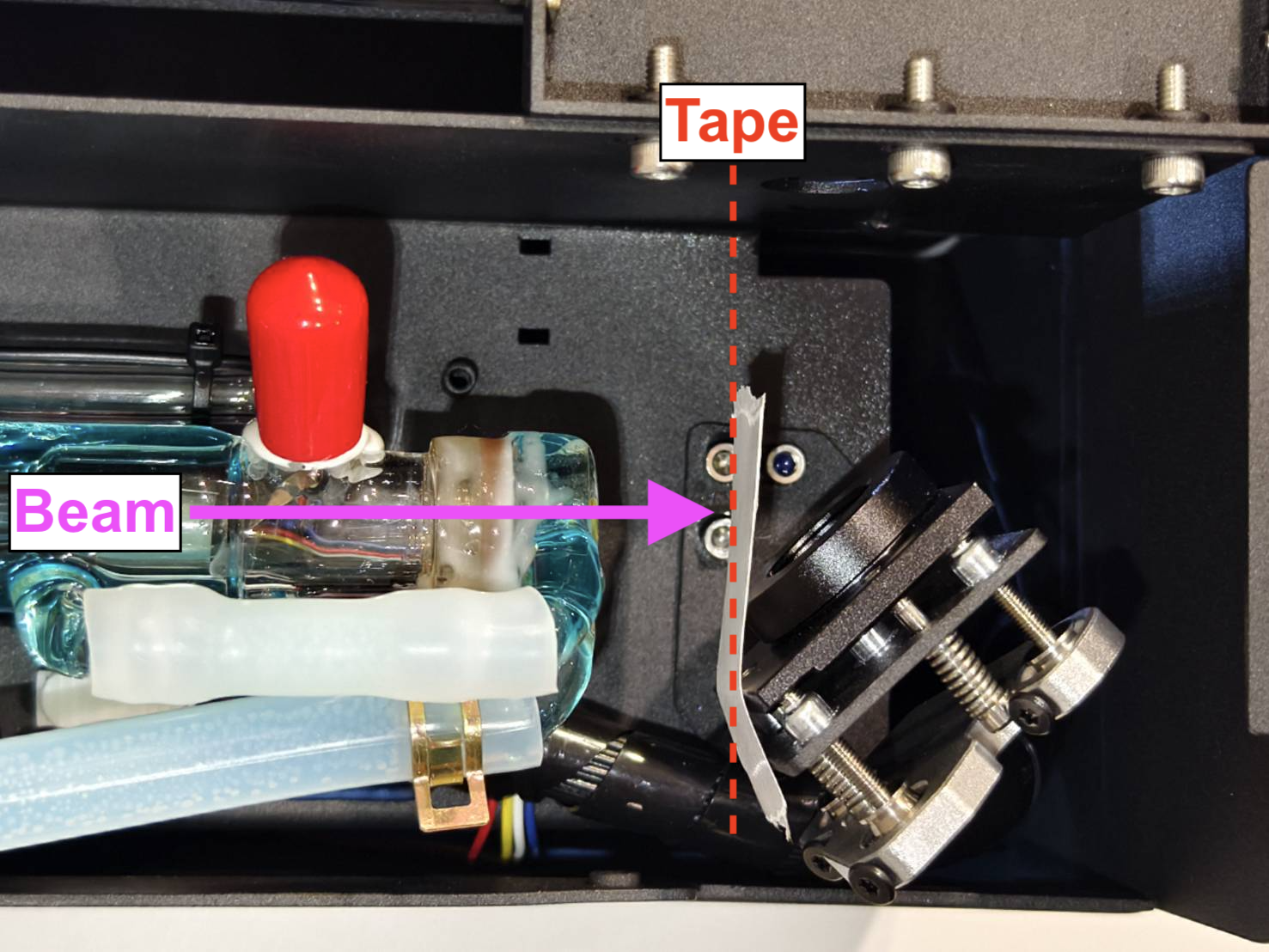

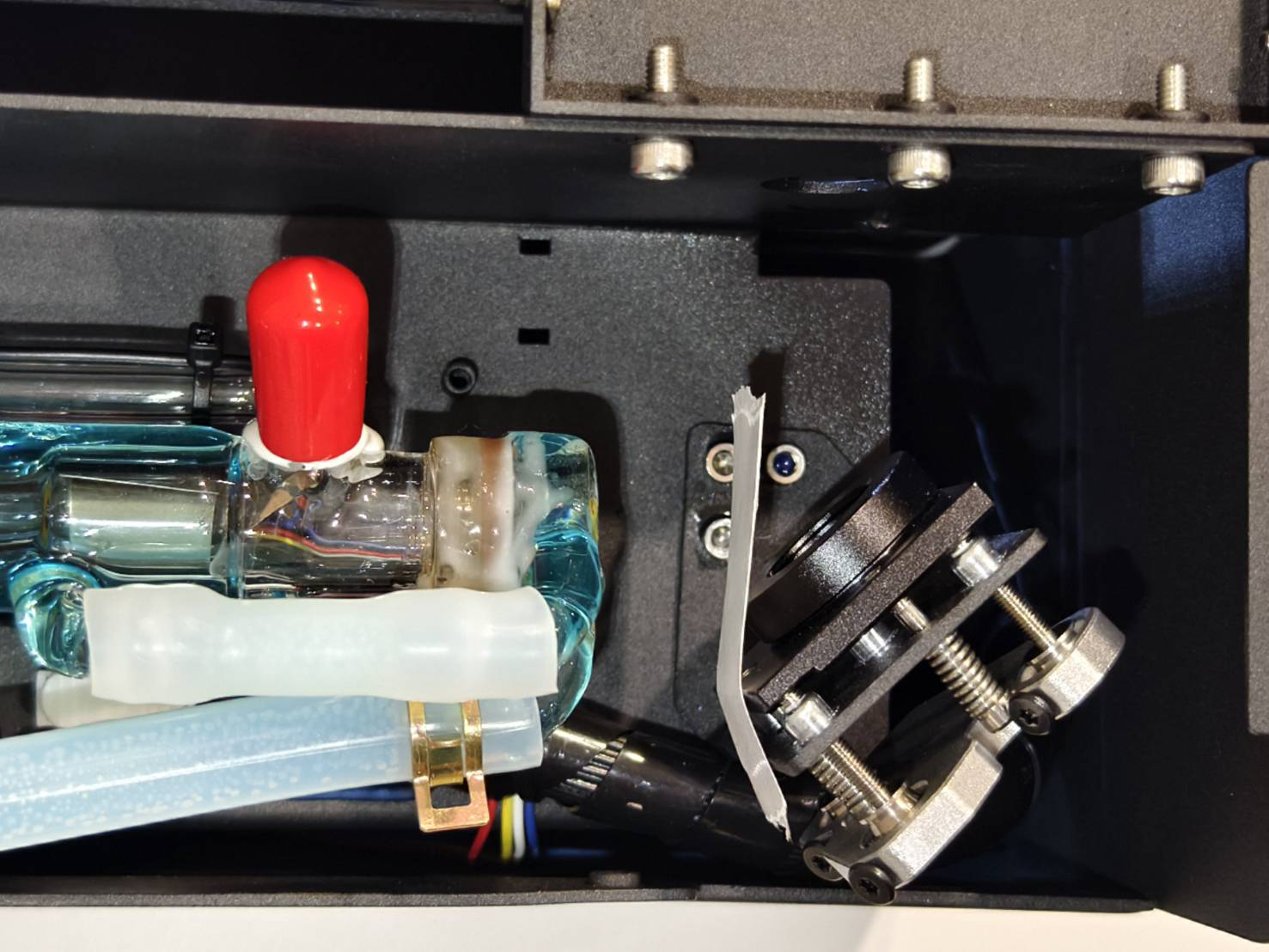

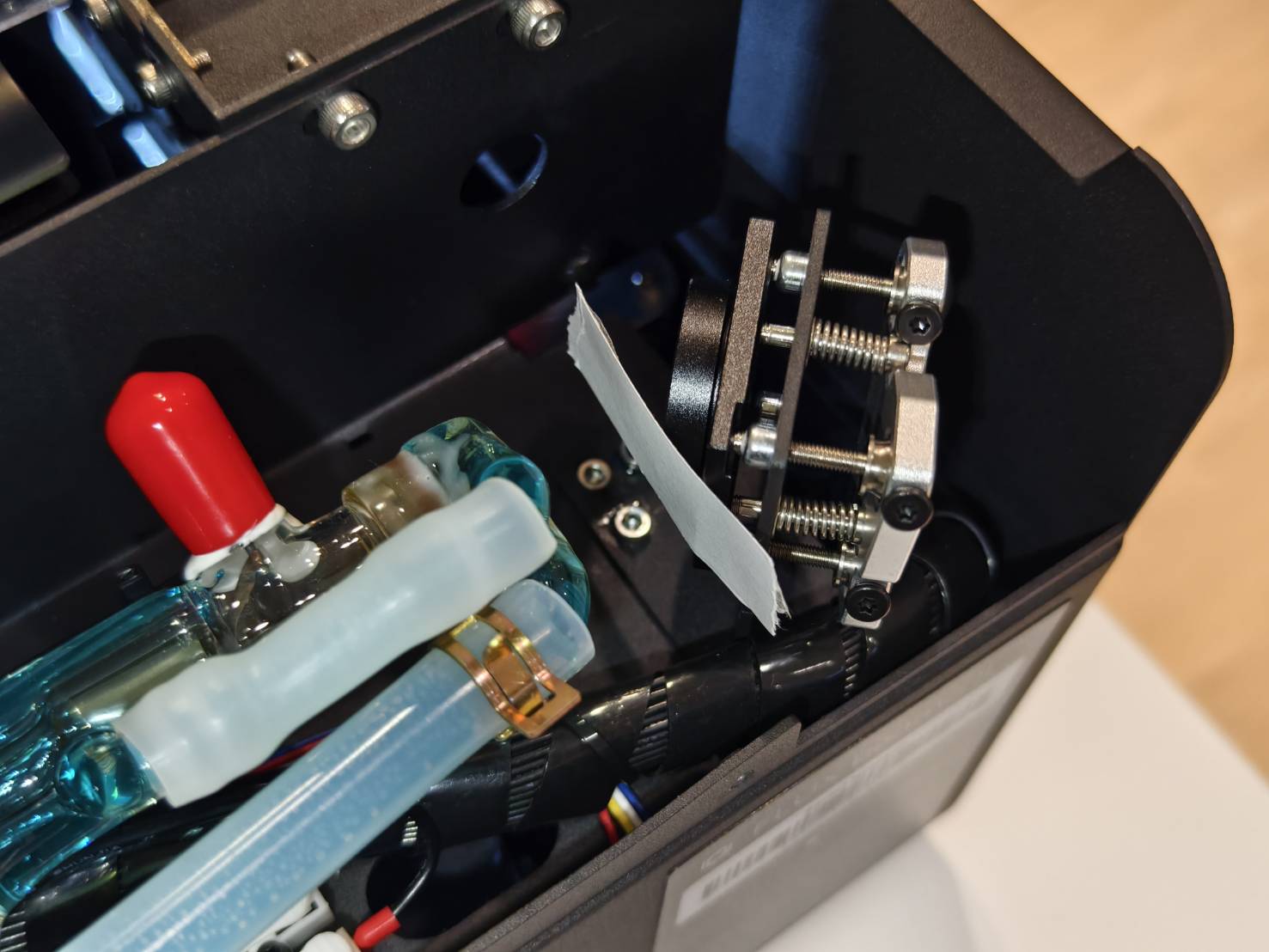

Bringen Sie das Klebeband in einem 90-Grad-Winkel zum Strahl auf dem 1. Spiegel an.
Setzen Sie die hintere Abdeckung wieder auf und geben Sie 5 Impulse ab. (Die Schrauben müssen nicht festgezogen werden, solange ein Impuls ausgelöst werden kann.)
Demonstration
Überprüfen Sie das Ergebnis.

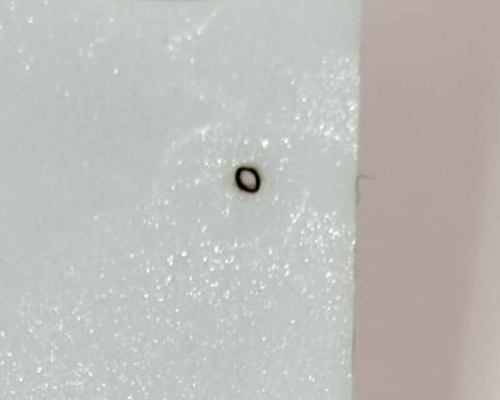

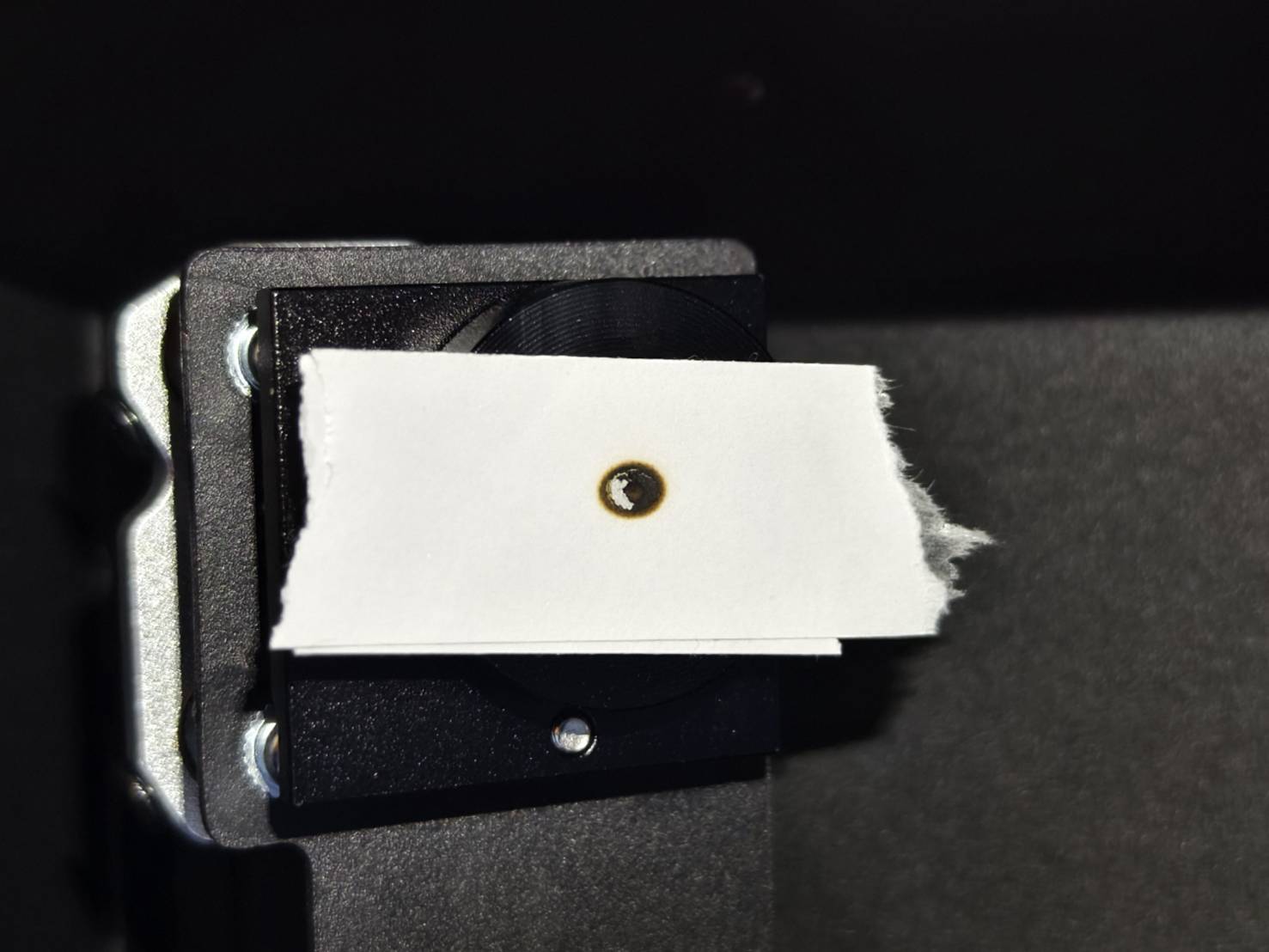

Beispiele für Klebeband-Ergebnisse

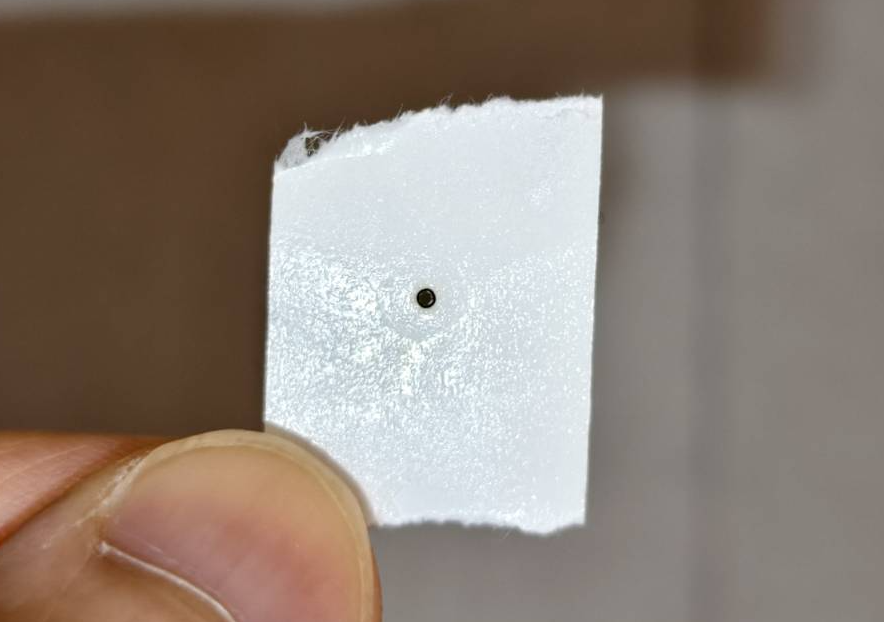

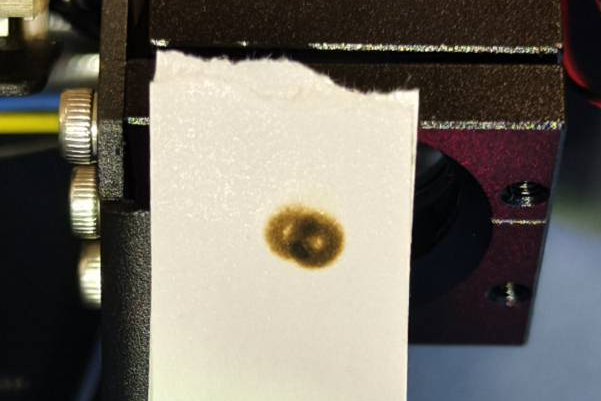

Gutes Beispiel - Rund und kräftig

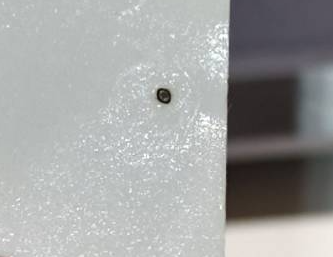

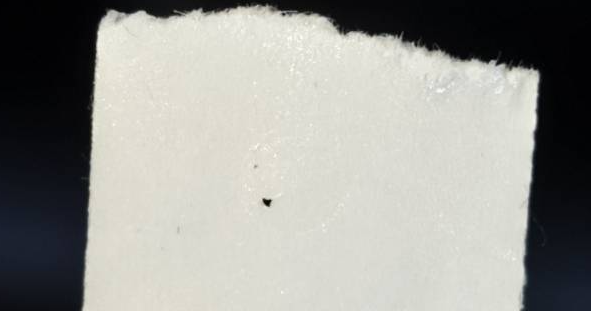

Schlechtes Beispiel - Schwach, hohl oder nicht rund
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:
Die Laserröhre ist defekt und muss ersetzt werden.
Das Laser-Netzteil ist defekt und muss ersetzt werden.
Schritt 6
Dieser Schritt überprüft, ob der Strahlengang vom 1. Spiegel zum 2. Spiegel korrekt ausgerichtet ist.
Schrittübersicht:

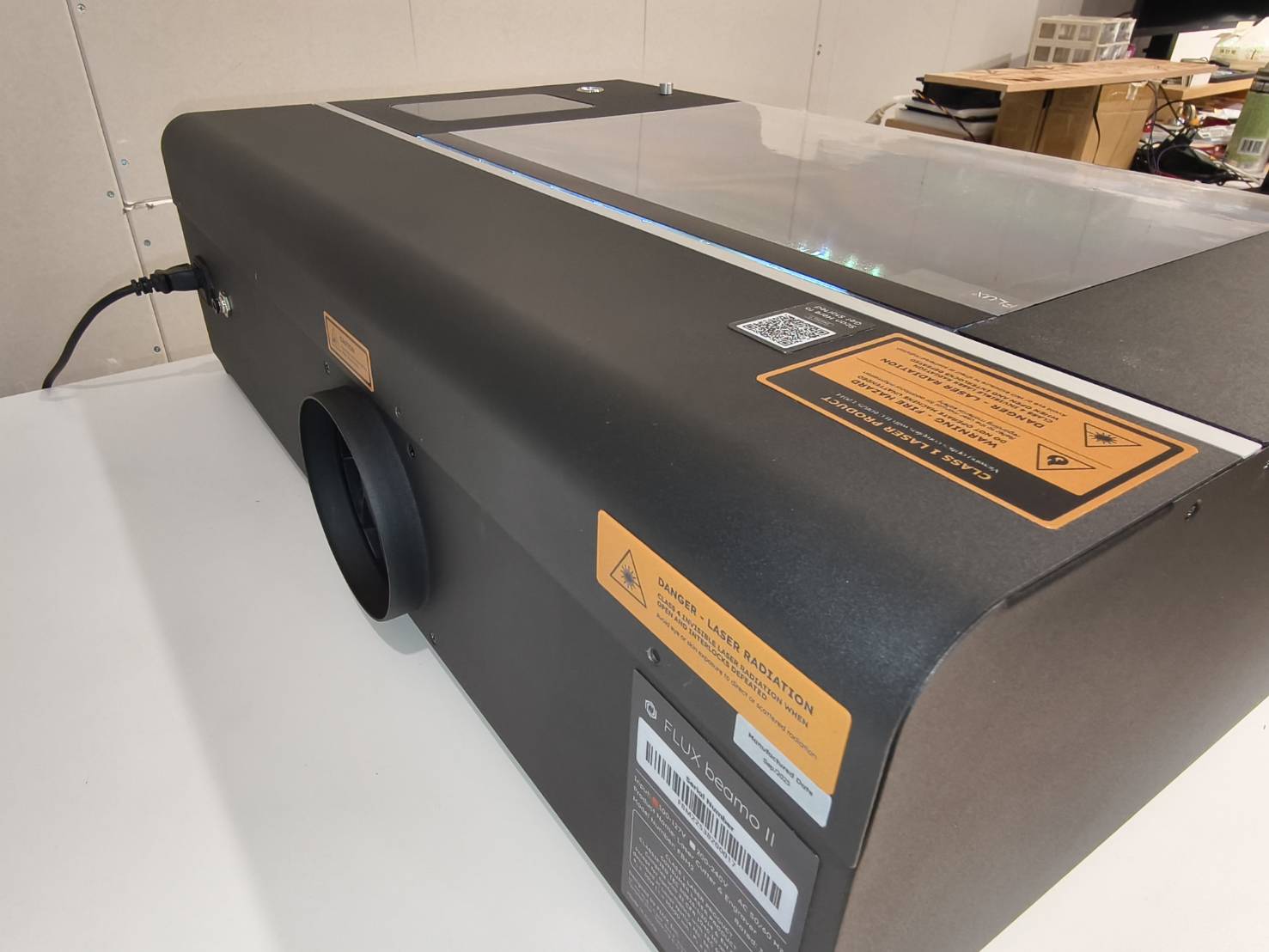

Bevor Sie beginnen, montieren Sie bitte die hintere Abdeckung wieder und verwenden Sie vorerst eine Schraube.
Durchführung:
Bringen Sie ein neues zweilagiges, doppelseitiges Klebeband auf dem 2. Spiegel an.

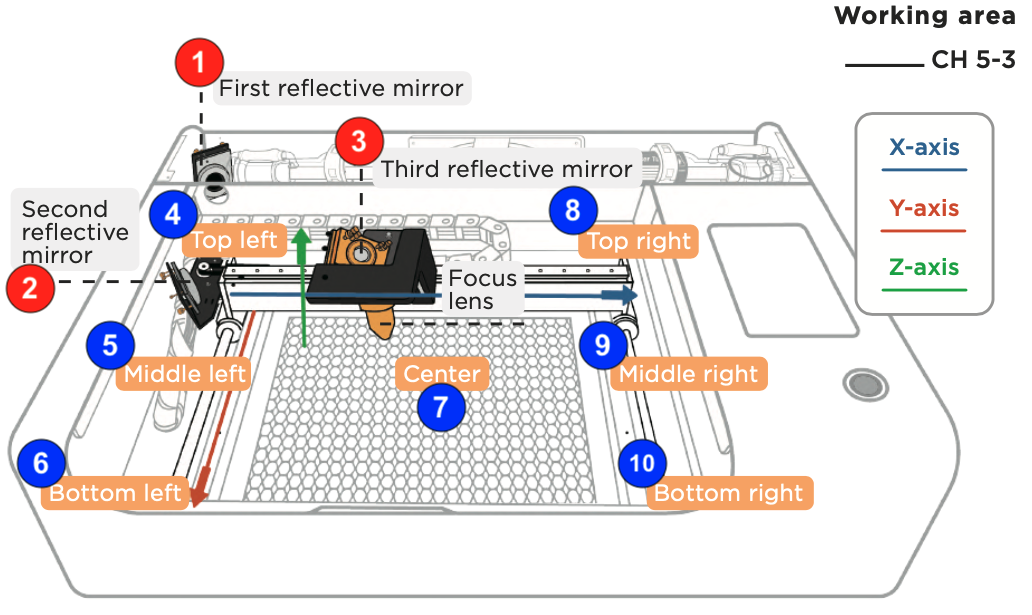

Bewegen Sie den Portalschlitten nach oben und den Laserkopf nach rechts.
Schließen Sie die Tür und geben Sie 2 Impulse ab.

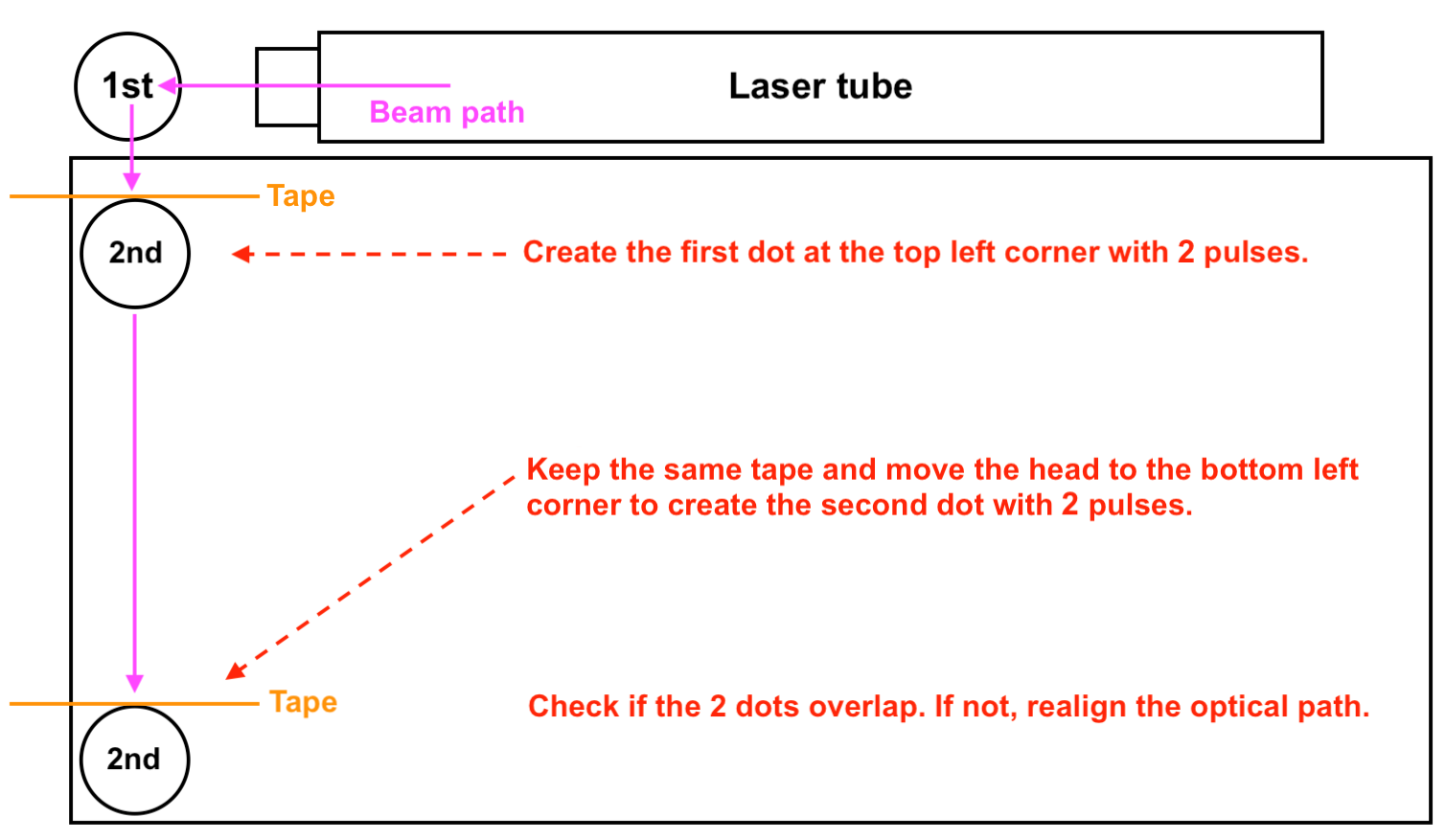

Bewegen Sie den Portalschlitten in die untere Ecke und geben Sie weitere 2 Impulse ab.

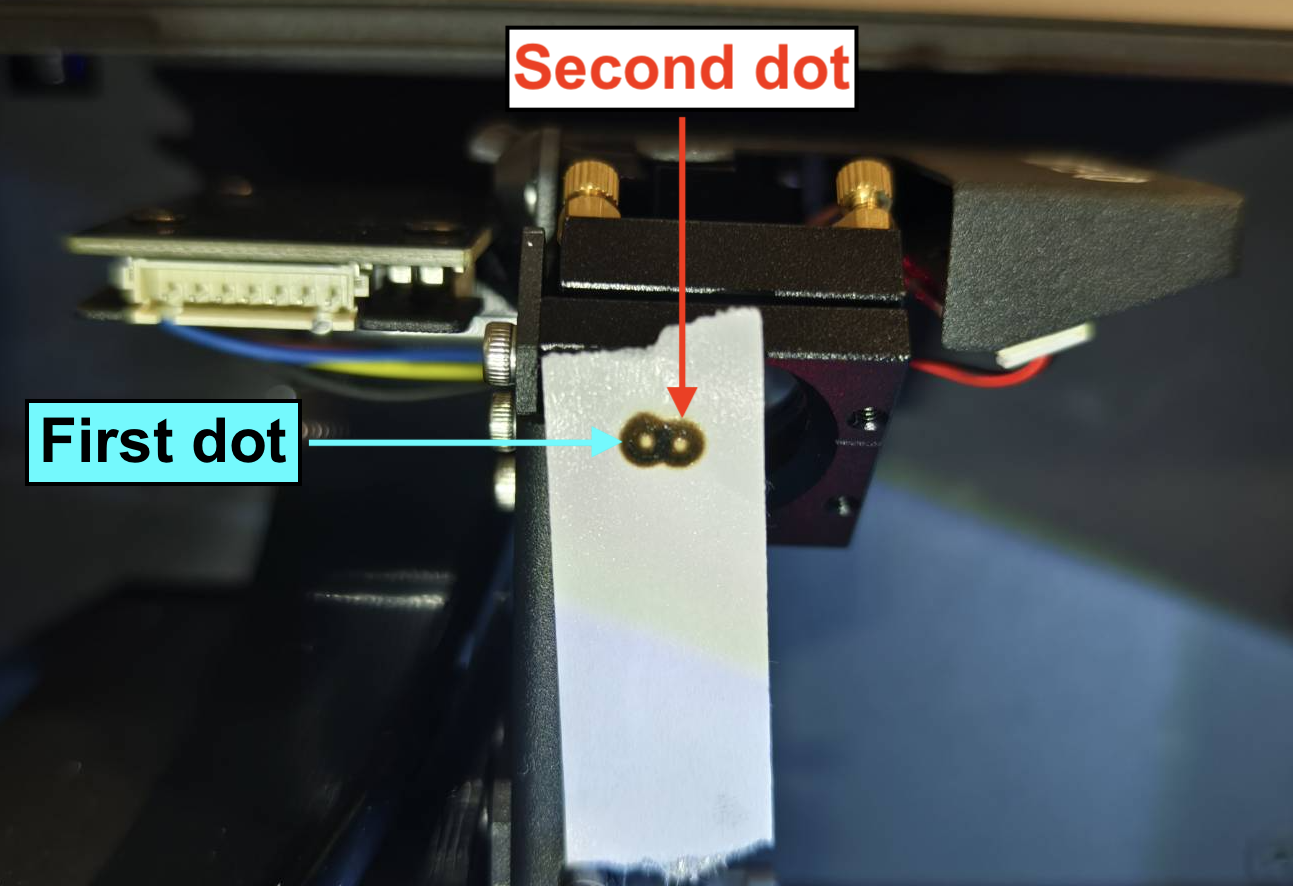

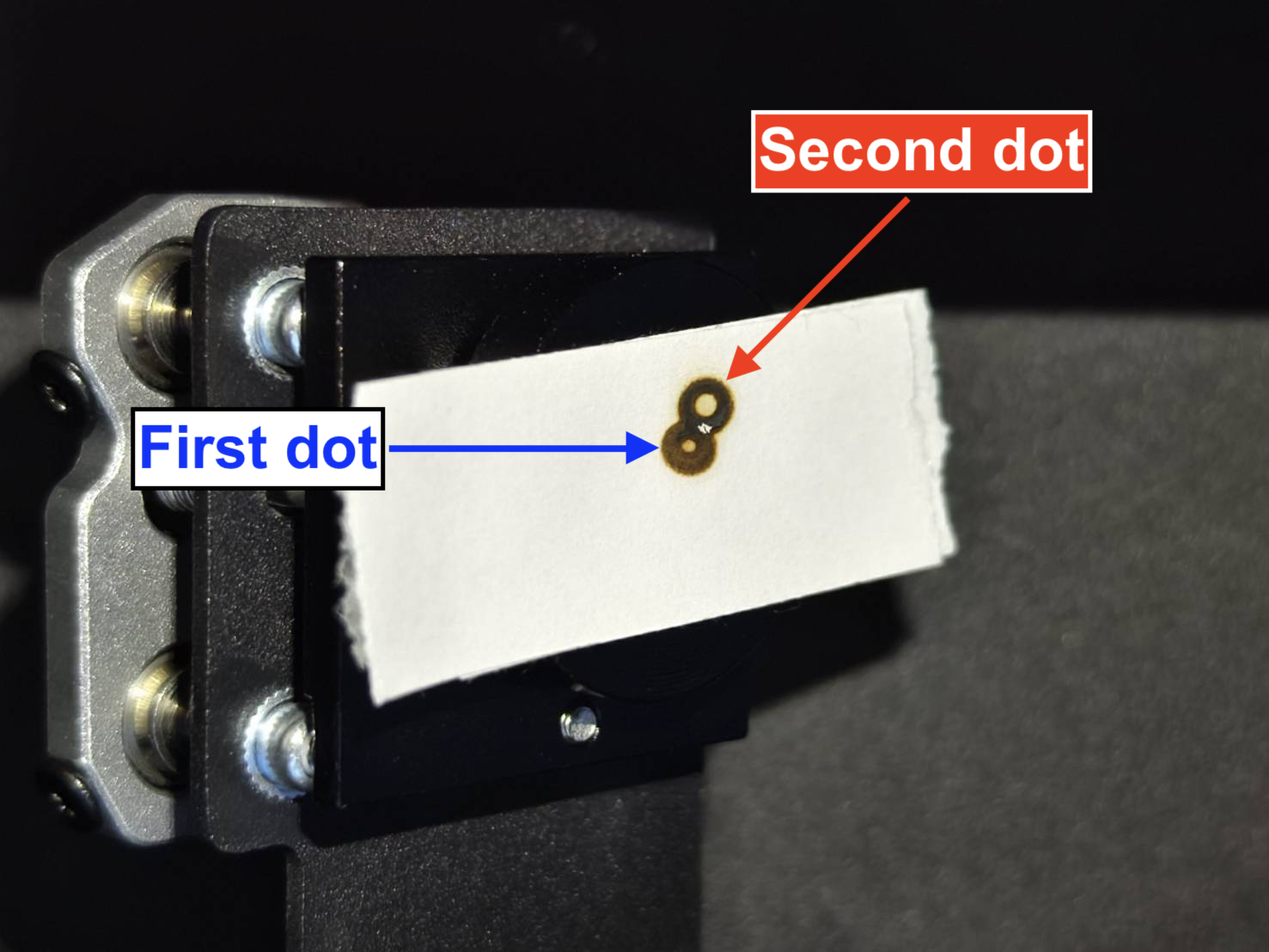

Überprüfen Sie visuell, ob die beiden Brandmarkierungen überlappen und ob das Ergebnis gut oder schlecht ist. (Sie können das Klebeband von der Seite betrachten, um zu erkennen, welcher Punkt der zweite ist.)

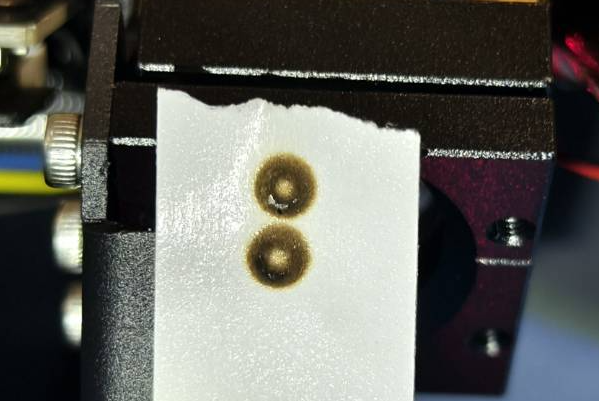

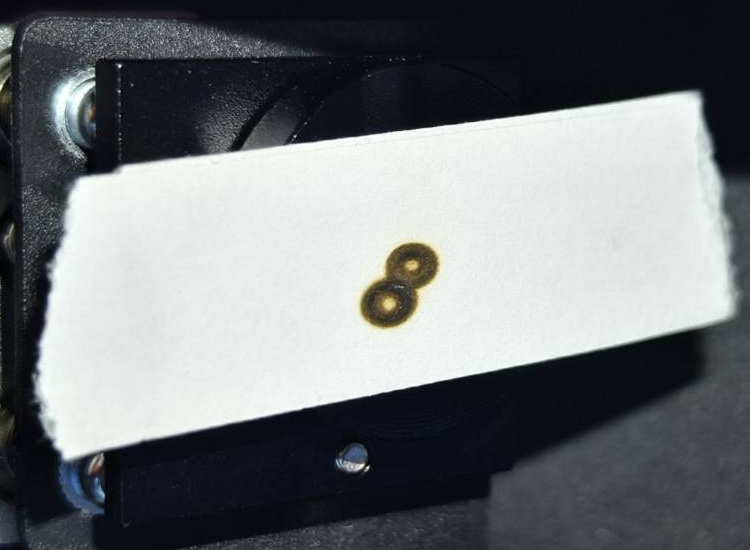

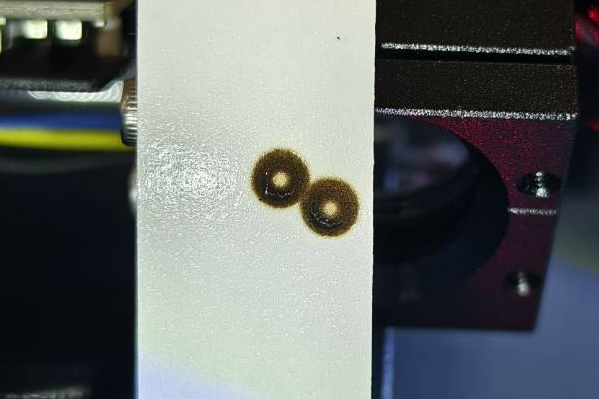

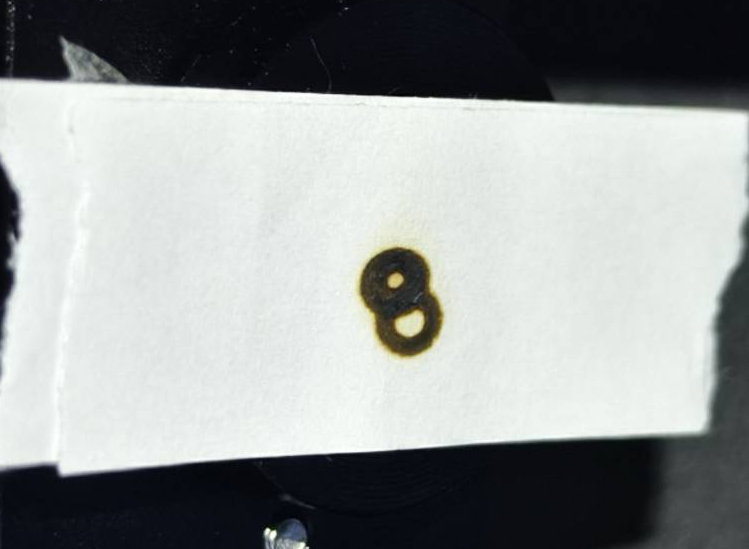

Gutes Beispiel - Überlappend

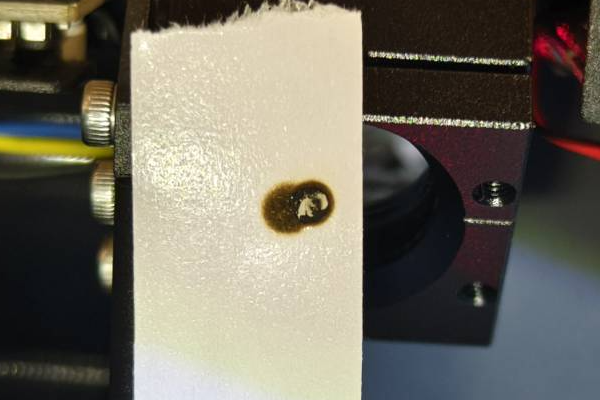

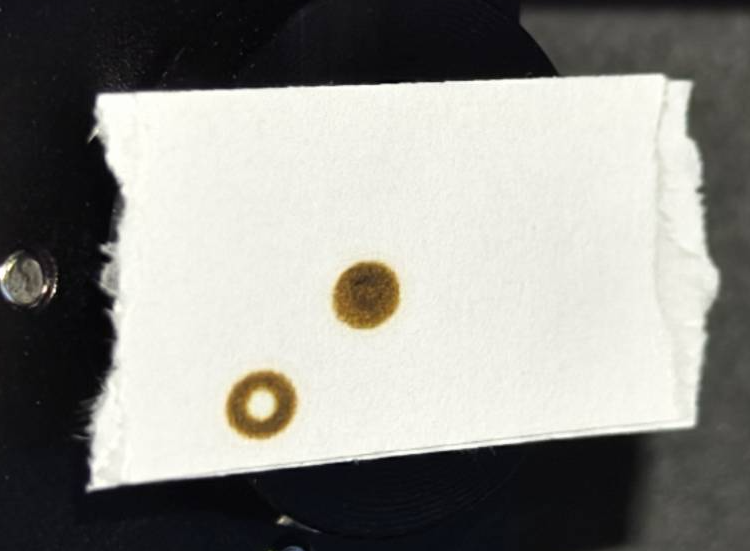

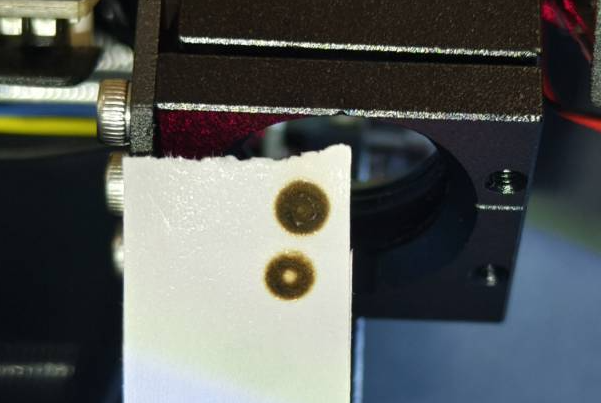

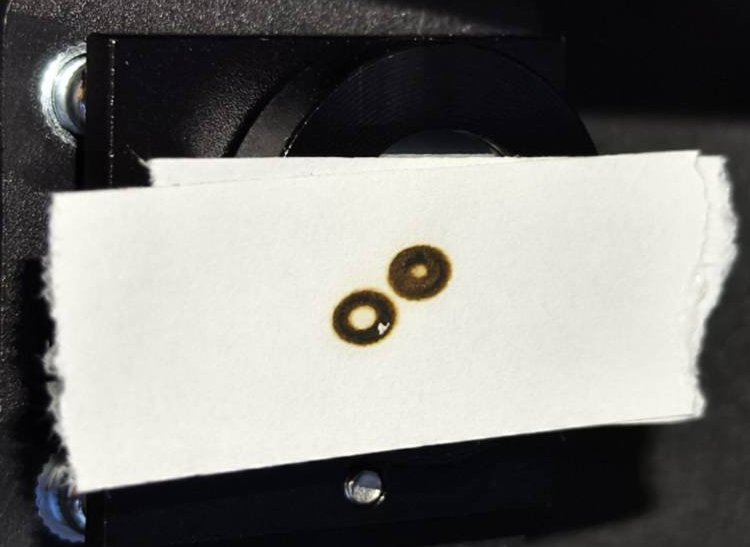

Schlechtes Beispiel - Nicht überlappend
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:
Schlechtes Ergebnis - Nicht überlappend >> Schritt 6.1
Schritt 6.1
In diesem Schritt lernen Sie, wie Sie den Strahlengang vom 1. zum 2. Spiegel ausrichten, indem Sie die Schrauben am 1. Spiegel justieren.
Entfernen Sie zuerst die hintere Abdeckung.
Lokalisieren Sie den ersten Spiegel. Sprühen Sie Alkohol auf die Halterung und warten Sie einige Sekunden. Lösen Sie anschließend die drei T8-Schrauben, um die Halterung zu entfernen.

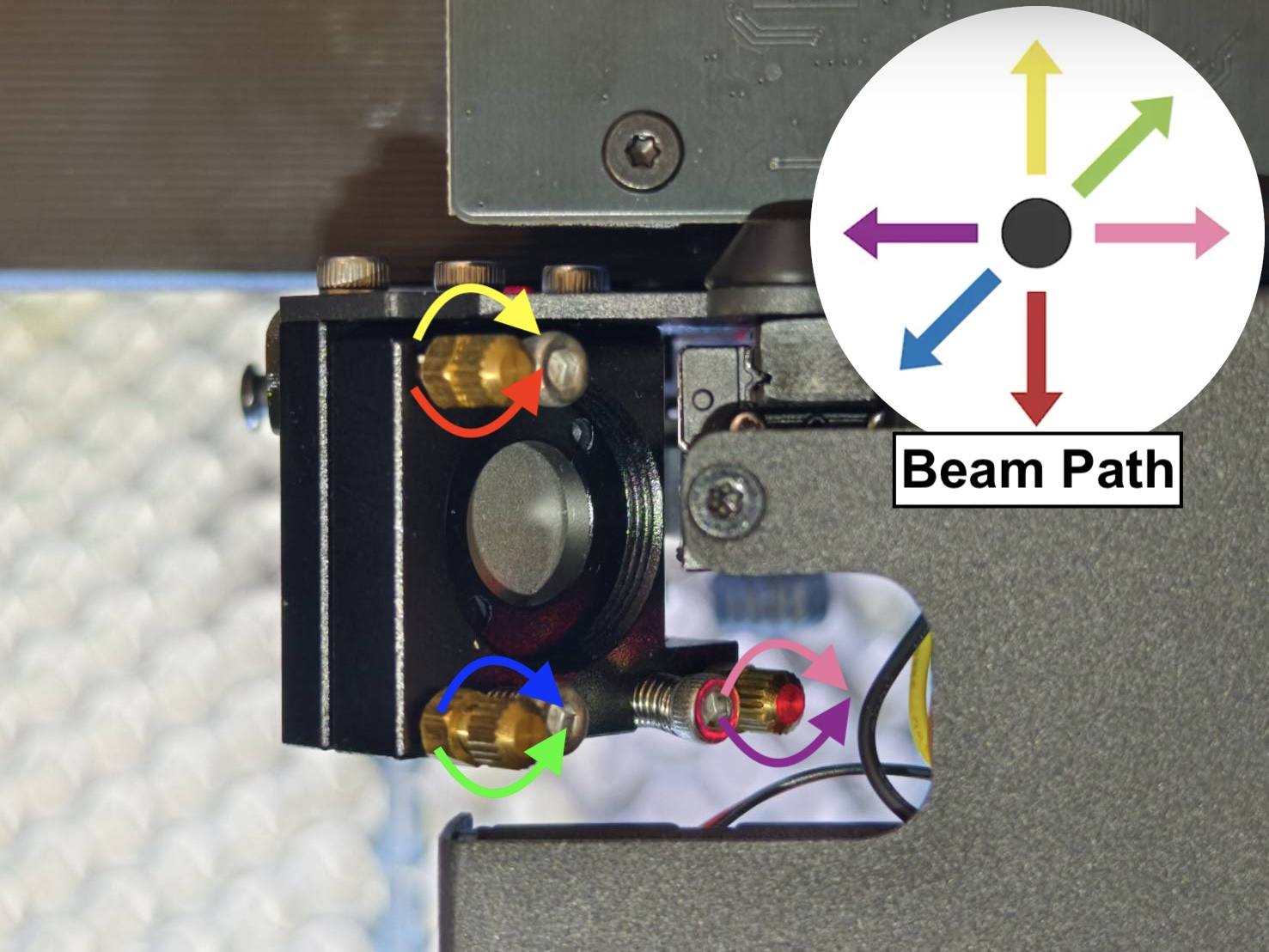

Am 1. Spiegel befinden sich drei Schrauben. Durch Drehen im oder gegen den Uhrzeigersinn wird der Strahlengang verändert, d. h. die Position des zweiten Punktes ändert sich.
Demonstration - Justierung des Strahlengangs vom ersten zum zweiten Spiegel
Verwenden Sie ein neues zweilagiges Klebeband, um 2 Impulse oben und weitere 2 Impulse unten zu erzeugen.
Bestimmen Sie anhand Ihres Ergebnisses in der folgenden Tabelle, welche Schraube(n) Sie justieren müssen.
Justieren Sie die Schraube. Halten Sie den Schlitten unten.
Erzeugen Sie 2 Impulse, um zu prüfen, ob sich der 2. Punkt dem ersten Punkt nähert.
Wenn der 2. Punkt schwer zu erkennen ist, entfernen Sie das gebrauchte Klebeband.
Wiederholen Sie Schritt 1, bis sich der 1. und 2. Punkt überlappen. (Überlappungsbeispiel)
Bringen Sie nach der Justierung die Schraubenhalterung wieder an.
(Das Video zeigt eine tatsächliche Durchführung durch FLUX-Mitarbeiter. Es ist ein langes Video, Sie können die Geschwindigkeit ändern, aber Konzept und Ablauf sind entscheidend für Ihr Verständnis der Justierung.)

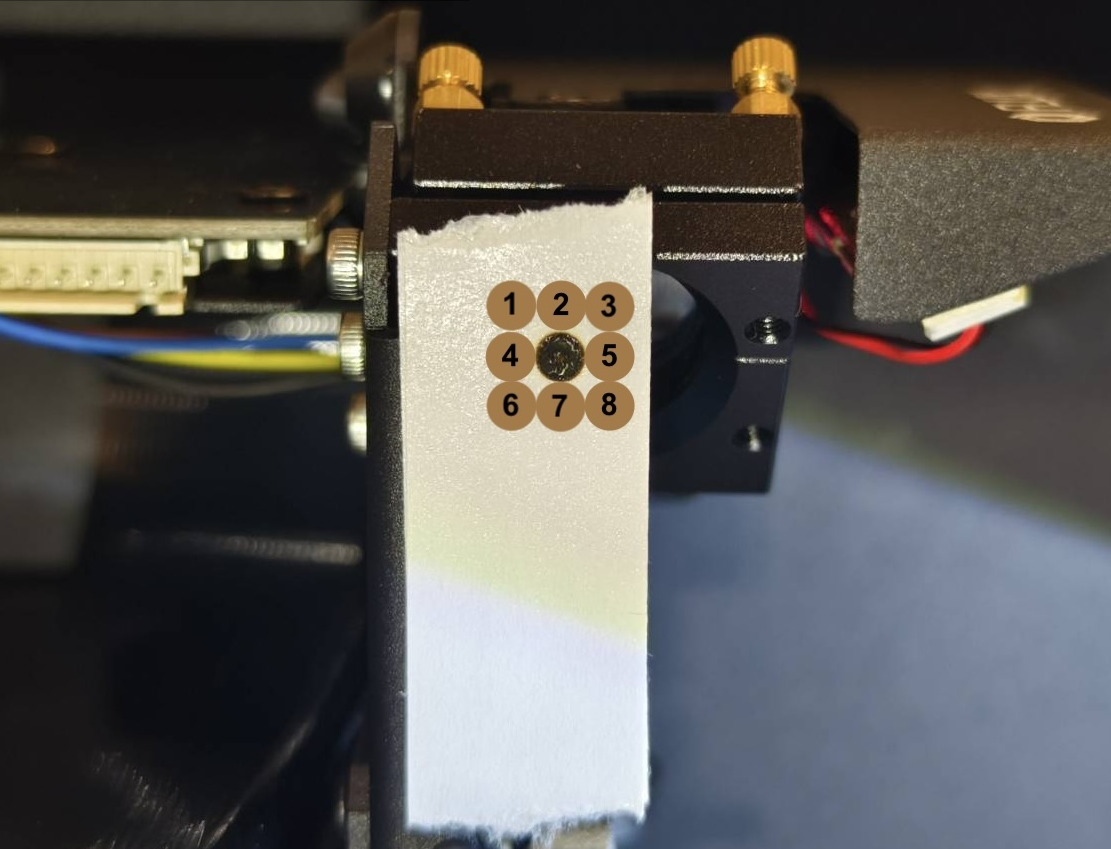

Bestimmen Sie die Position Ihres roten Laserpunktes, identifizieren Sie die entsprechende Schraube und deren Drehrichtung. Sehen Sie sich das Foto unten an und finden Sie die Nummer, die der Position Ihres roten Laserpunktes entspricht:
Für #1: Der 2. Punkt muss nach rechts unten bewegt werden, um den ersten Punkt zu überdecken Die Schraube oben links muss im Uhrzeigersinn gedreht werden. Siehe Foto unten.
Für #2: Der 2. Punkt muss gerade nach unten bewegt werden, um den ersten Punkt zu überdecken. Die Schraube unten links muss gegen den Uhrzeigersinn gedreht werden. Siehe Foto unten.
Für #3: Der 2. Punkt muss zuerst nach unten und dann nach links bewegt werden, um den ersten Punkt zu überdecken. Die Schraube unten links muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen. Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden, um den Punkt nach links zu bewegen. Siehe Foto unten.
Für #4: Der 2. Punkt muss nach rechts bewegt werden, um den ersten Punkt zu überdecken. Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden. Siehe Foto unten.
Für #5: Der 2. Punkt muss nach links bewegt werden, um den ersten Punkt zu überdecken. Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden. Siehe Foto unten.

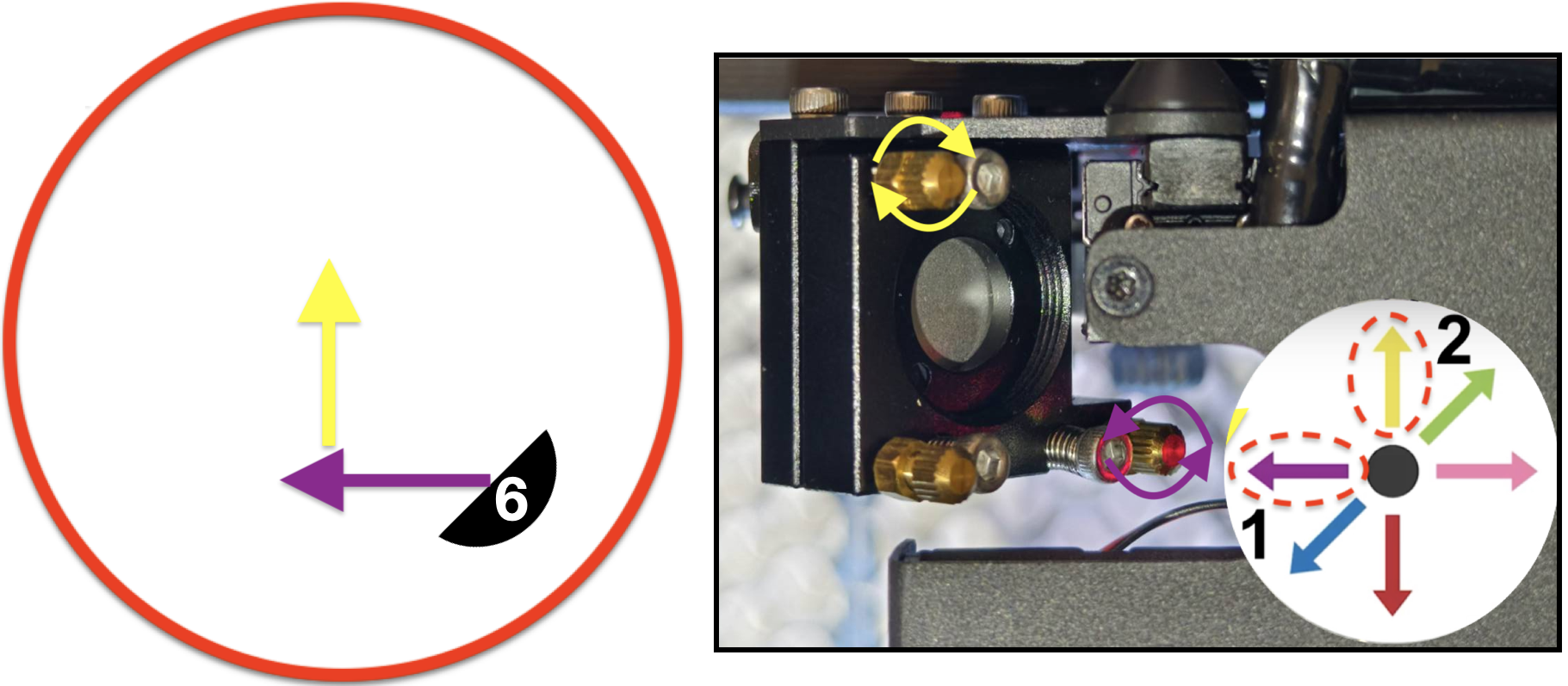

Für #6: Der 2. Punkt muss zuerst nach rechts und dann nach oben bewegt werden, um den ersten Punkt zu überdecken. Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen. Die Schraube unten links muss im Uhrzeigersinn gedreht werden, um den Punkt nach oben zu bewegen.. Siehe Foto unten.
Für #7: Der 2. Punkt muss gerade nach oben bewegt werden, um den ersten Punkt zu überdecken. Die Schraube unten links muss im Uhrzeigersinn gedreht werden.. Siehe Foto unten.
Für #8: Der 2. Punkt muss nach oben links bewegt werden, um den ersten Punkt zu überdecken. Die Schraube oben links muss gegen den Uhrzeigersinn gedreht werden.. Siehe Foto unten.
Bitte montieren Sie nach der Justierung die Halterung wieder.

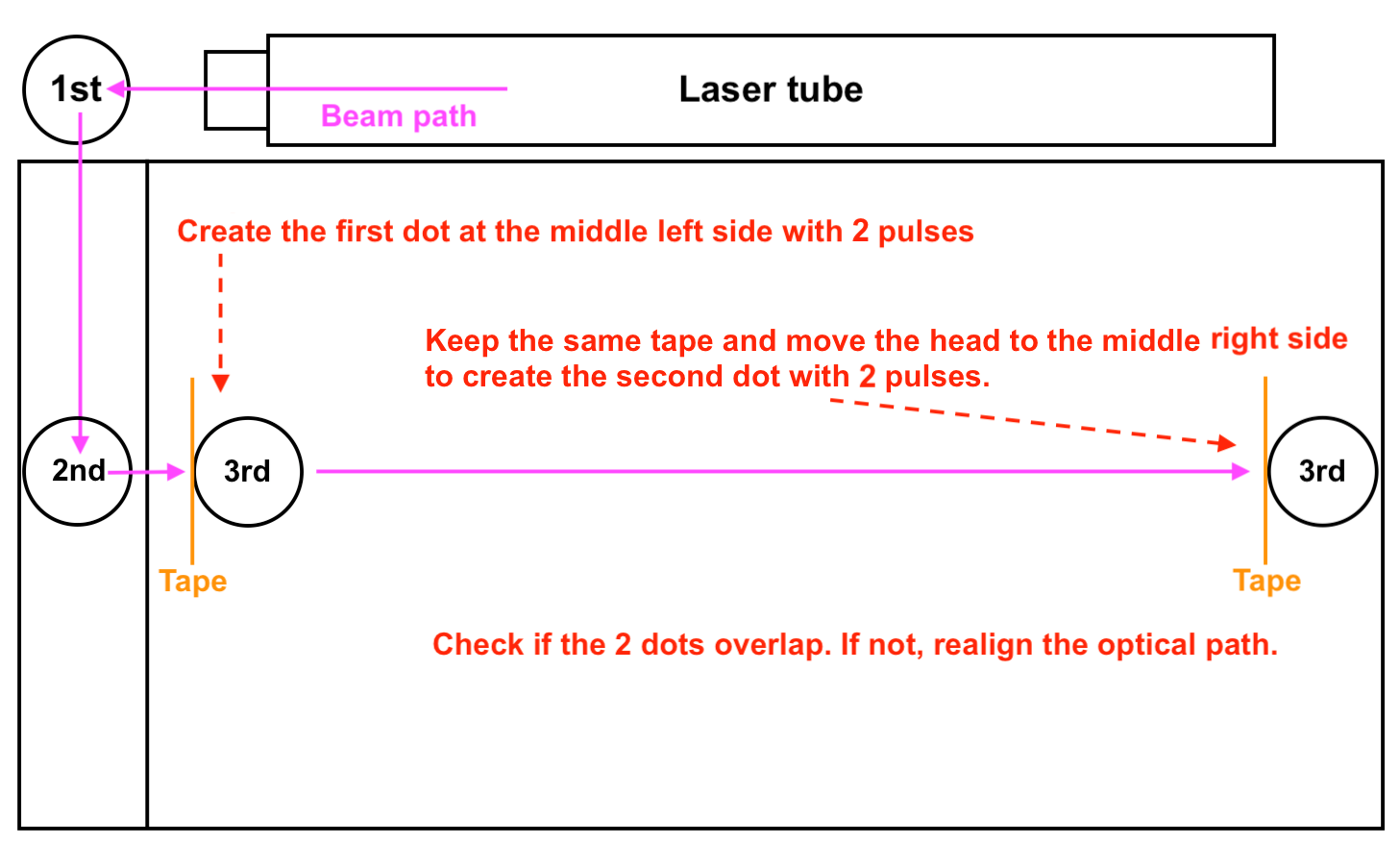

Dieser Schritt prüft, ob der Strahlengang vom 2. Spiegel zum 3. Spiegel ausgerichtet ist. Schrittübersicht:
Befestigen Sie die hintere Abdeckung sicher, da sie in den folgenden Schritten nicht mehr geöffnet werden muss.
Durchführung:
Bringen Sie ein neues zweilagiges, doppelseitiges Klebeband am Eingang des 3. Spiegels an.

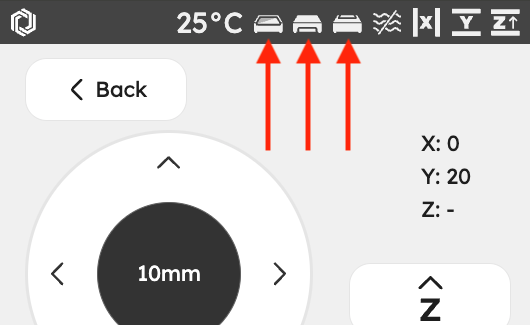

Wechseln Sie in den Steuerungsmodus, lösen Sie den Motor und bewegen Sie den Laserkopf in die mittlere linke Position.
Schließen Sie die Tür und geben Sie 2 Impulse ab.
Bewegen Sie den Laserkopf in die mittlere rechte Position und geben Sie weitere 2 Impulse ab.
Überprüfen Sie visuell, ob die beiden Brandmarkierungen überlappen und ob das Ergebnis gut oder schlecht ist. (Sie können das Klebeband von der Seite betrachten, um zu erkennen, welcher Punkt der zweite ist.)

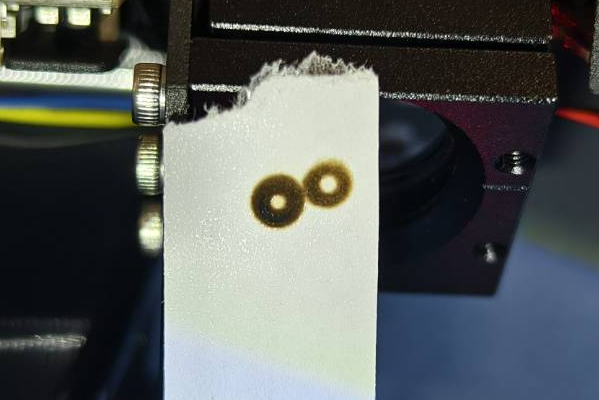

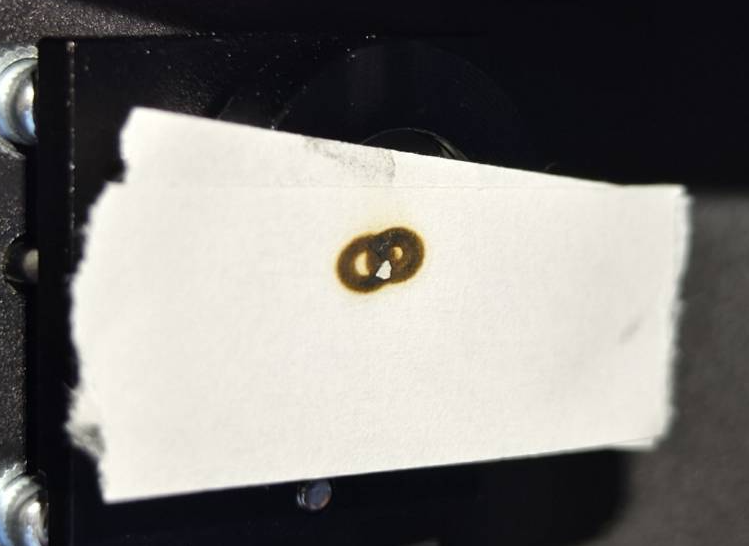

Gutes Beispiel - Überlappend
Schlechtes Beispiel - Nicht überlappend
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:
Schlechtes Ergebnis - Nicht überlappend >> Schritt 7.1
Schritt 7.1
In diesem Schritt lernen Sie, wie Sie den Strahlengang vom 2. Spiegel zum 3. Spiegel ausrichten, indem Sie die Schrauben am 2. Spiegel justieren.
Suchen Sie den zweiten Spiegel. Sprühen Sie Alkohol auf die Halterung und warten Sie einige Sekunden. Lösen Sie anschließend die drei T8-Schrauben, um die Halterung zu entfernen.
Am 2. Spiegel befinden sich drei Schrauben. Durch Drehen im oder gegen den Uhrzeigersinn wird die Bedeutung des Strahlengangs verändert: die Position des zweiten Punktes ändert sich.
Demonstration - Justierung des Strahlengangs vom ersten zum zweiten Spiegel
Verwenden Sie ein neues zweilagiges Klebeband und geben Sie 2 Impulse in der Mitte links und weitere 2 Impulse in der Mitte rechts ab.
Bestimmen Sie anhand Ihres Ergebnisses in der folgenden Tabelle, welche Schraube(n) Sie justieren müssen.
Justieren Sie die Schraube. Belassen Sie den Laserkopf in der Mitte rechts.
Erzeugen Sie 2 Impulse, um zu prüfen, ob sich der 2. Punkt dem ersten Punkt nähert.
Wenn der 2. Punkt schwer zu erkennen ist, entfernen Sie das gebrauchte Klebeband.
Wiederholen Sie Schritt 1, bis sich der 1. und 2. Punkt überlappen. (Überlappungsbeispiel)
Bringen Sie nach der Justierung die Schraubenhalterung wieder an.
(Das Video zeigt eine tatsächliche Durchführung durch FLUX-Personal. Es ist ein längeres Video, Sie können die Wiedergabegeschwindigkeit ändern, aber Konzept und Ablauf sind entscheidend für das Verständnis der Justierung. Bitte aktivieren Sie die Untertitel.)

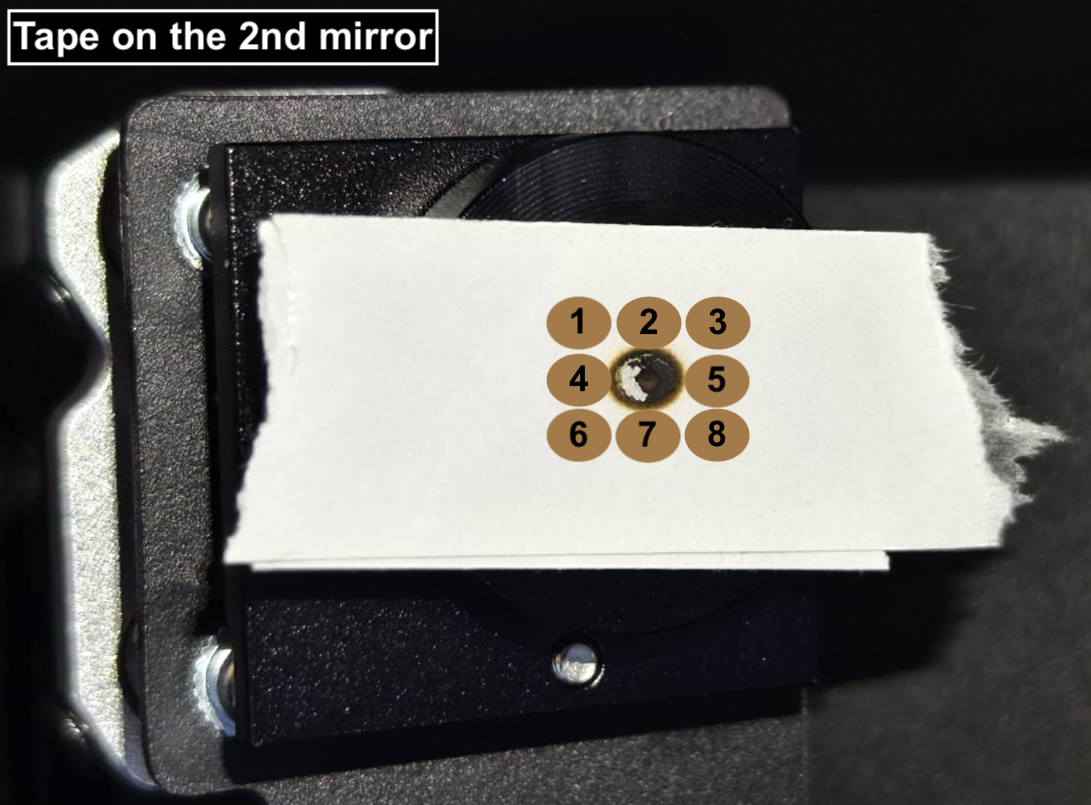

Bestimmen Sie die Position Ihres roten Laserpunktes, identifizieren Sie die entsprechende Schraube und deren Drehrichtung. Sehen Sie sich das Foto unten an und finden Sie die Nummer, die der Position Ihres roten Laserpunktes entspricht:
Für #1: Der 2. Punkt muss nach rechts unten bewegt werden, um den ersten Punkt zu überdecken Die Schraube unten rechts muss gegen den Uhrzeigersinn gedreht werden. Siehe Foto unten.
Für #2: Der 2. Punkt muss gerade nach unten bewegt werden, um den ersten Punkt zu überdecken. Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden. Siehe Foto unten.
Für #3: Der 2. Punkt muss zuerst nach unten und dann nach links bewegt werden, um den ersten Punkt zu überdecken. Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen. Die Schraube unten links muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach links zu bewegen. Siehe Foto unten.
Für #4: Der 2. Punkt muss nach rechts bewegt werden, um den ersten Punkt zu überdecken. Die Schraube unten links muss im Uhrzeigersinn gedreht werden.. Siehe Foto unten.
Für #5: Der 2. Punkt muss nach links bewegt werden, um den ersten Punkt zu überdecken. Die Schraube unten links muss gegen den Uhrzeigersinn gedreht werden. Siehe Foto unten.
Für #6: Der 2. Punkt muss zuerst nach rechts und dann nach oben bewegt werden, um den ersten Punkt zu überdecken. Die Schraube unten links muss im Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen. Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach oben zu bewegen. Siehe Foto unten.
Für #7: Der 2. Punkt muss gerade nach oben bewegt werden, um den ersten Punkt zu überdecken. Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden. Siehe Foto unten.
Für #8: Der 2. Punkt muss nach oben links bewegt werden, um den ersten Punkt zu überdecken. Die Schraube unten rechts muss im Uhrzeigersinn gedreht werden. Siehe Foto unten.
Bitte montieren Sie nach der Justierung die Halterung wieder.
Wir überprüfen nun den Strahlengang vom 3. Spiegel zur Düsenspitze, welcher den vertikalen Strahlengang (Z-Achse) in der Mitte des Arbeitsbetts anzeigt.
Schrittübersicht:
Durchführung:
Bringen Sie ein einlagiges, doppelseitiges Klebeband an der Düsenspitze an.
Bewegen Sie den Laserkopf in die Mitte des Arbeitsbetts.
Schließen Sie die Tür und geben Sie 1 Impuls ab.
Prüfen Sie visuell, ob das Ergebnis der Brandmarkierung gut oder schlecht ist.

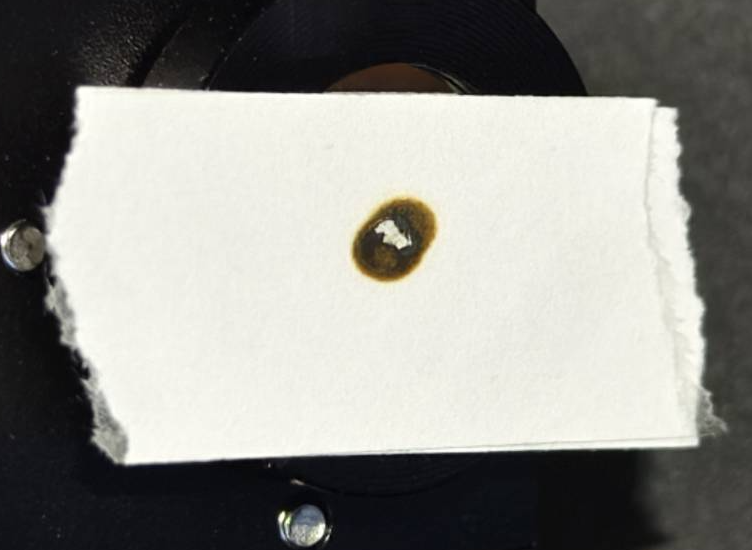

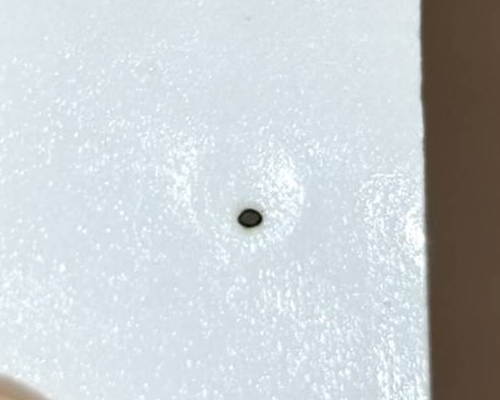

Gutes Beispiel (Rund und zentriert)
Akzeptables Beispiel ((Rund, aber leicht außermittig)

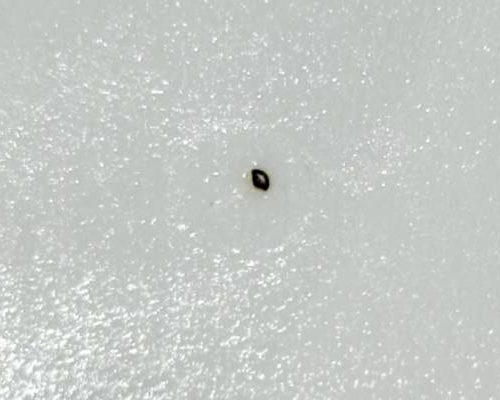

Schlechtes Beispiel (Nicht rund oder nicht zentriert)
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:
In diesem Schritt lernen Sie, wie Sie den vertikalen Strahlengang vom 3. Spiegel zum Arbeitsbett ausrichten, indem Sie die Schrauben am 3. Spiegel justieren. Am 3. Spiegel befinden sich drei Schrauben. Durch Drehen im oder gegen den Uhrzeigersinn wird der vertikale Strahlengang verändert, d. h. die Position des kleinen Punkts auf dem Klebeband ändert sich.

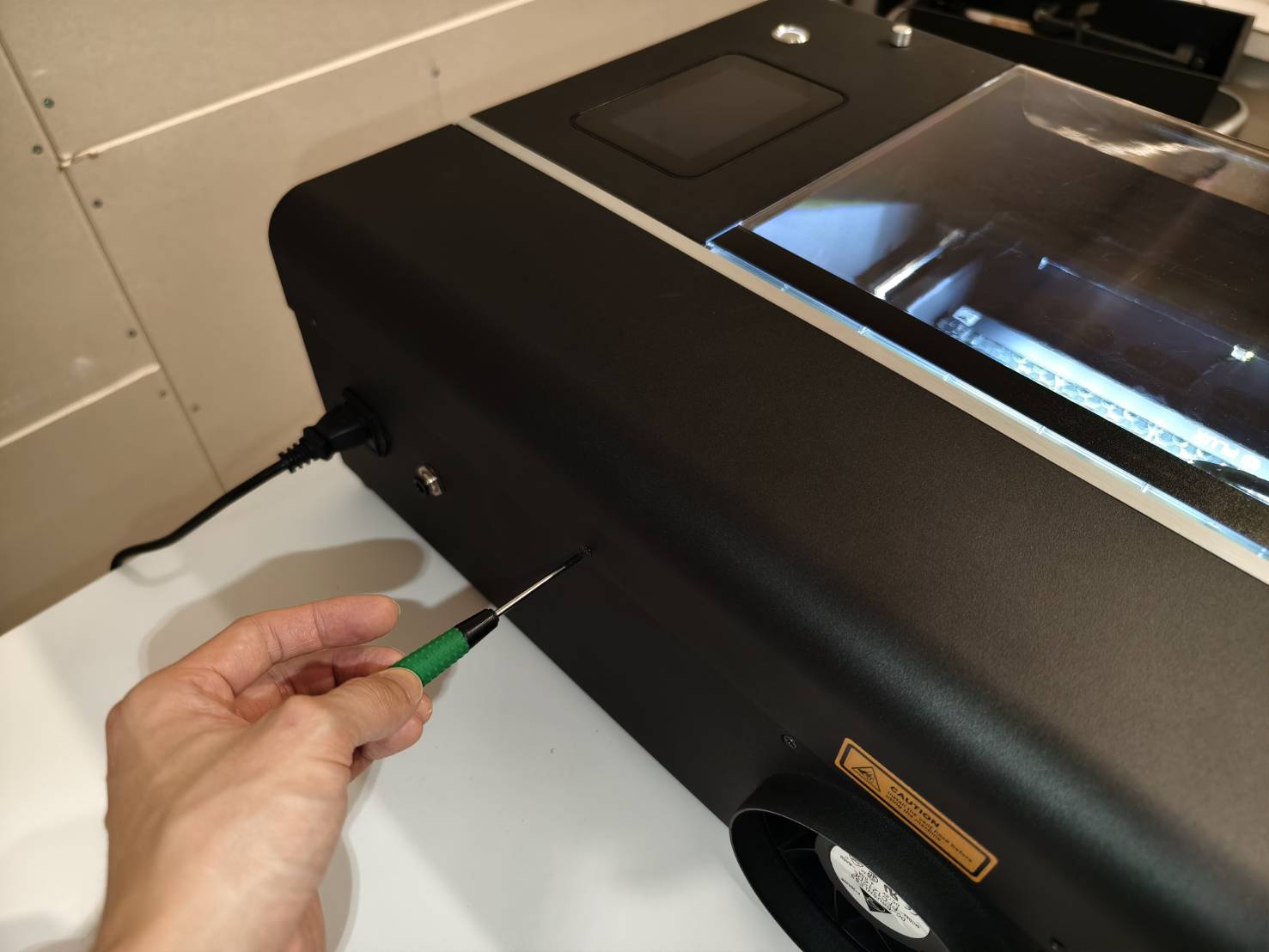

Bitte lernen Sie, wie Sie die Mutter richtig lösen. Halten Sie die Schraube mit der Zange fest und lösen Sie dann die Mutter mit dem Doppelmaulschlüssel, indem Sie ihn gegen den Uhrzeigersinn drehen.
Demonstration - Justierung des Strahlengangs vom dritten Spiegel zur Bettmitte
Bringen Sie ein neues einlagiges, doppelseitiges Klebeband an der Düsenspitze an.
Bewegen Sie den Laserkopf in die Mitte des Arbeitsbetts.
Schließen Sie die Tür und geben Sie 1 Impuls ab, um eine Brandmarkierung auf dem Klebeband zu erzeugen.
Entfernen Sie das Klebeband und bestimmen Sie anhand der nachfolgenden Tabelle, welche Schraube(n) Sie einstellen müssen.
Stellen Sie die Schraube ein.
Verwenden Sie ein neues Klebeband oder einen anderen Bereich desselben Klebebands und bringen Sie es an der Düsenspitze an.
Wiederholen Sie Schritt #2, bis der Punkt rund und zentriert ist.
(Das Video zeigt eine tatsächliche Durchführung durch FLUX-Mitarbeiter. Es ist ein längeres Video, Sie können die Geschwindigkeit anpassen, aber das Konzept und der Ablauf sind entscheidend für das Verständnis der Justierung. Bitte aktivieren Sie die Untertitel.
*Hinweis:
Der mittlere Punkt und der Punkt unten rechts müssen gleichzeitig rund sein.
Der mittlere Punkt muss zentriert sein, aber es ist akzeptabel, wenn der Punkt unten rechts nicht zentriert ist.
Andernfalls gilt der Strahlengang als nicht ausgerichtet.
Bestimmen Sie die Position Ihres Laserpunkts, die entsprechende Schraube und deren Drehrichtung. Sehen Sie sich das Foto unten an und finden Sie die Nummer, die der Position Ihres Laserpunkts entspricht:
Zunächst müssen Sie den gesamten Bereich kennen, in dem sich der Punkt bewegen kann. Dieser entspricht dem Bereich der Düsenspitze. Die Druckstelle auf dem Klebeband zeigt diesen Bereich.
Finden Sie als Nächstes die Nummer, die der vertikalen Position Ihres Punkts entspricht.
Schematische Darstellung:

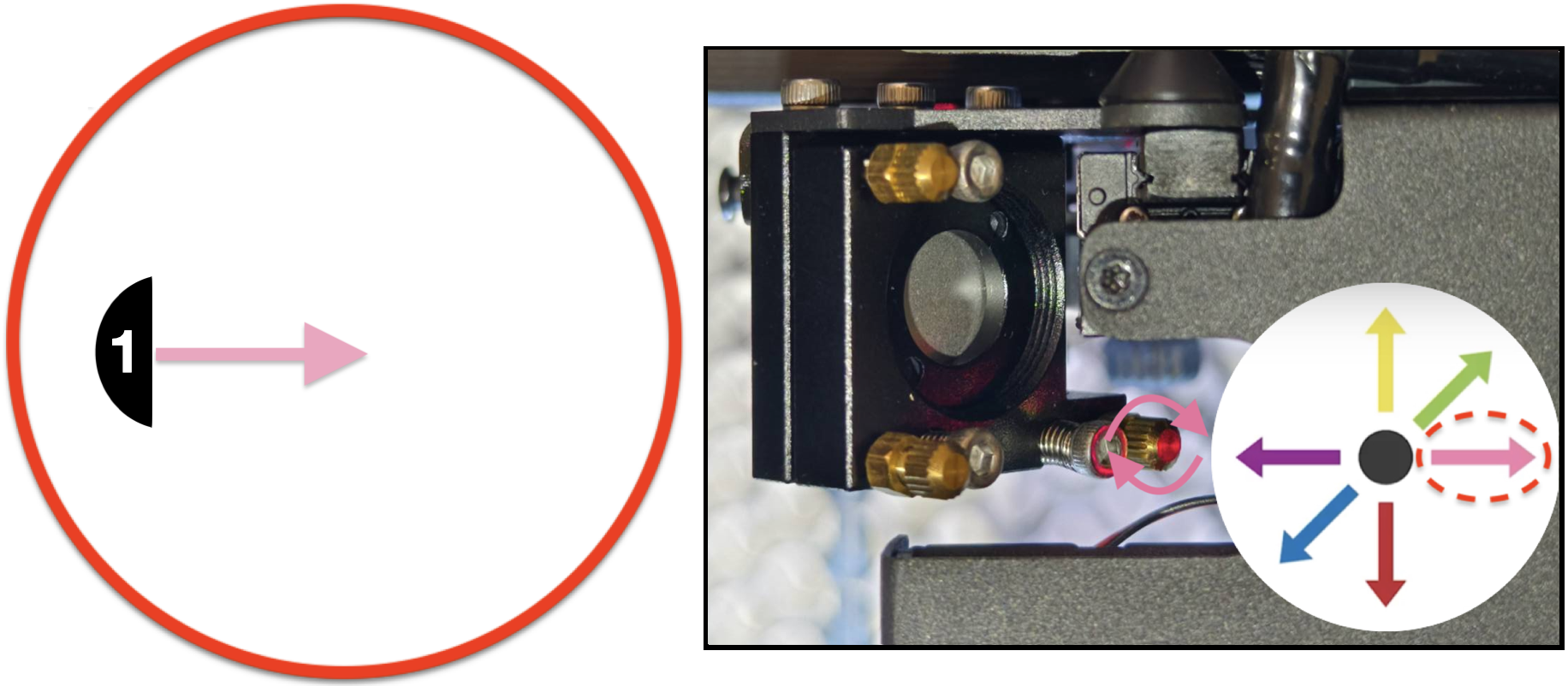

Für #1: Der vertikale Punkt muss nach rechts bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die Schraube unten rechts muss im Uhrzeigersinn gedreht werden. Siehe Foto unten.

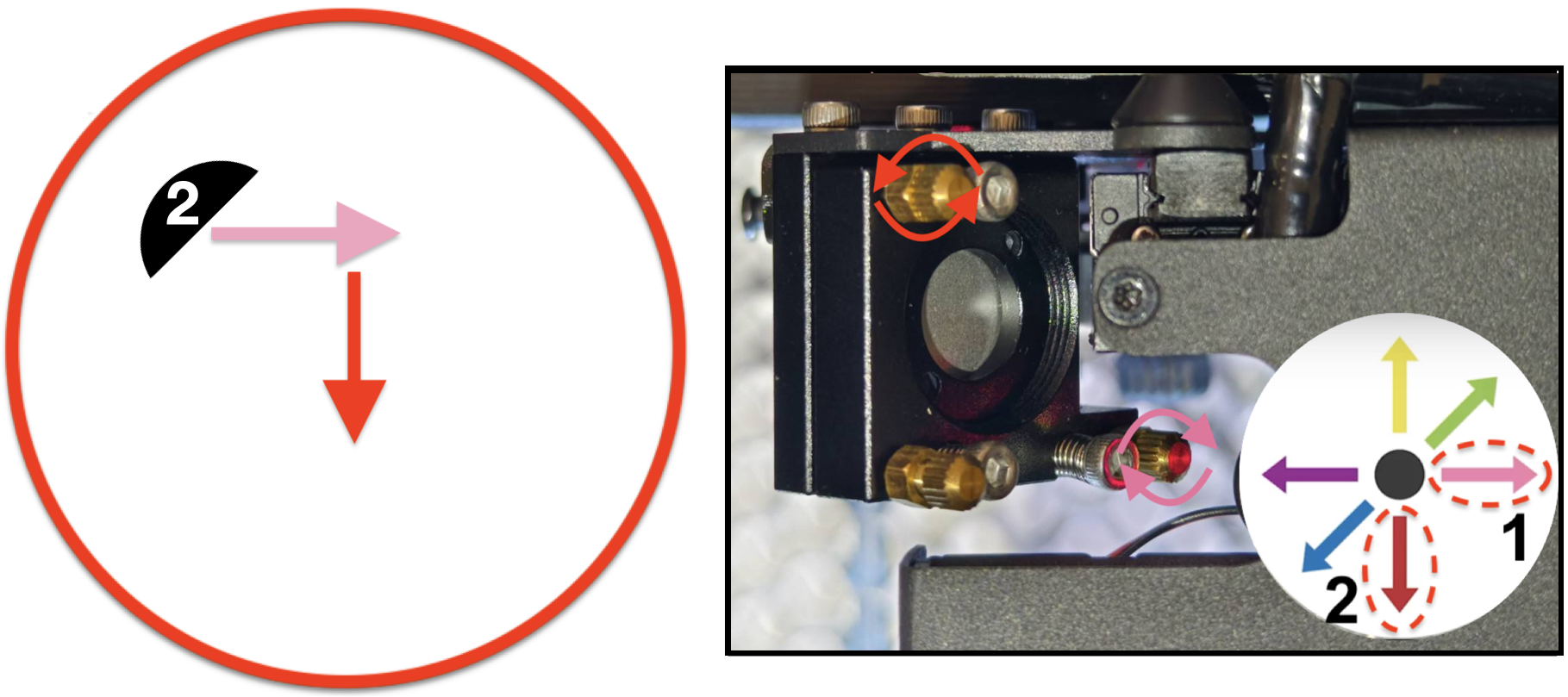

Für #2: Der vertikale Punkt muss nach rechts unten bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die Schraube unten rechts muss im Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen. Die Schraube oben links muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen. Siehe Foto unten.

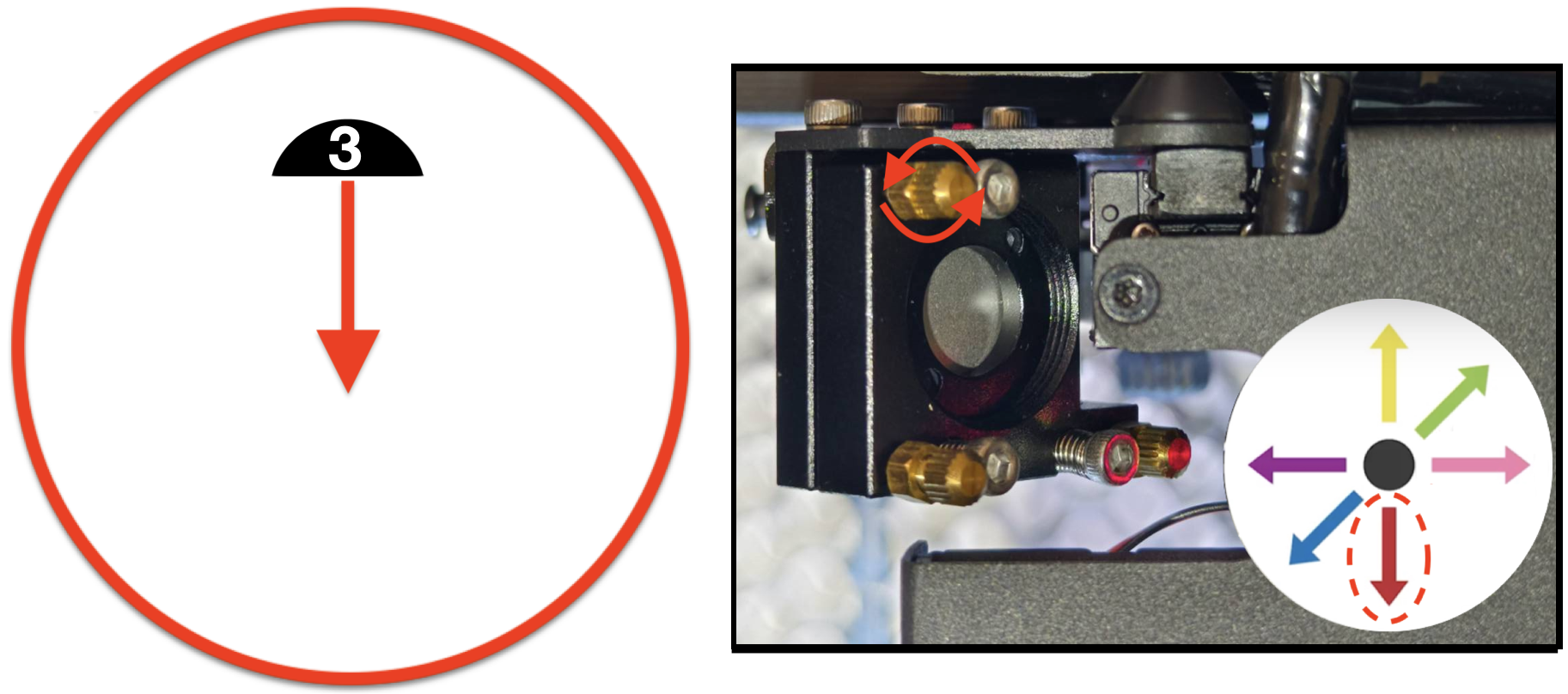

Für #3: Der vertikale Punkt muss nach unten bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die Schraube oben links muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen. Siehe Foto unten.

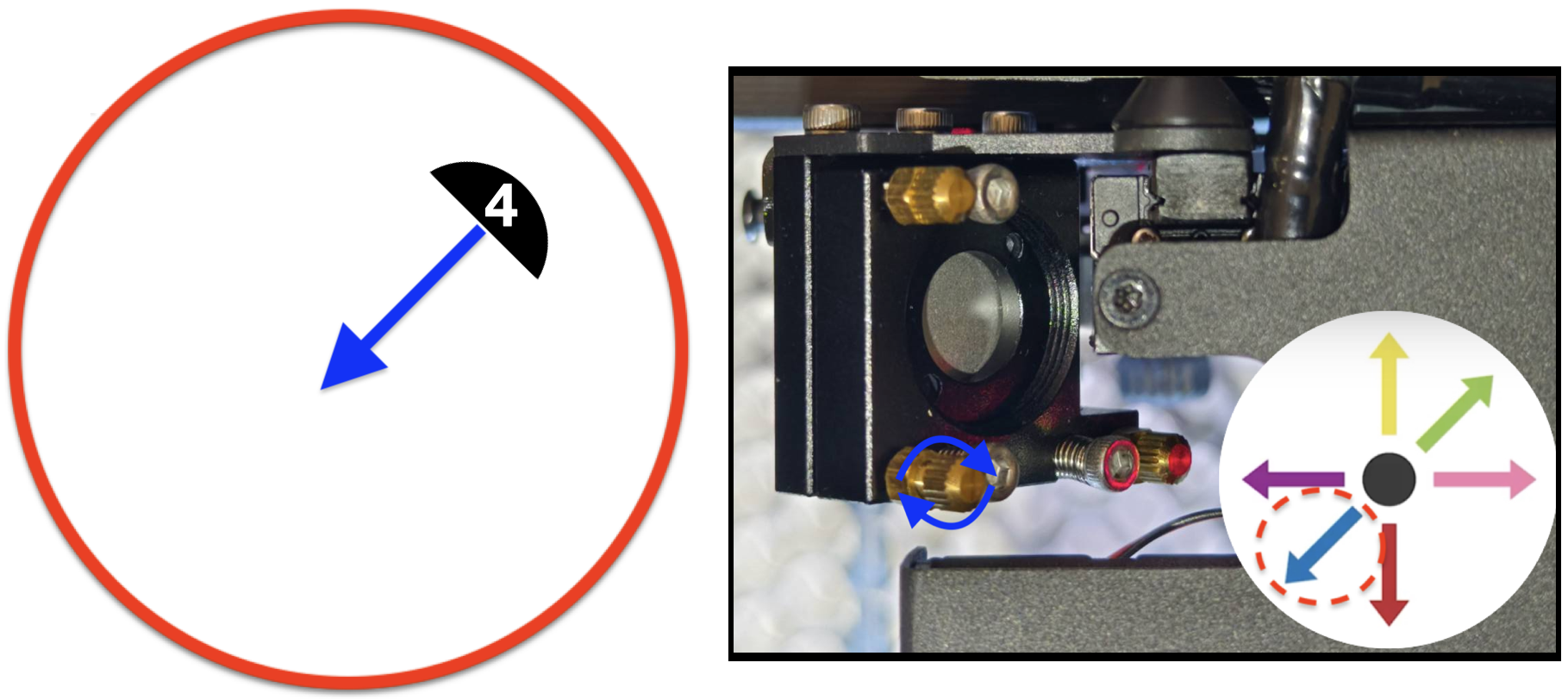

Für #4: Der vertikale Punkt muss nach unten links bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die Schraube unten links muss im Uhrzeigersinn gedreht werden. Siehe Foto unten.

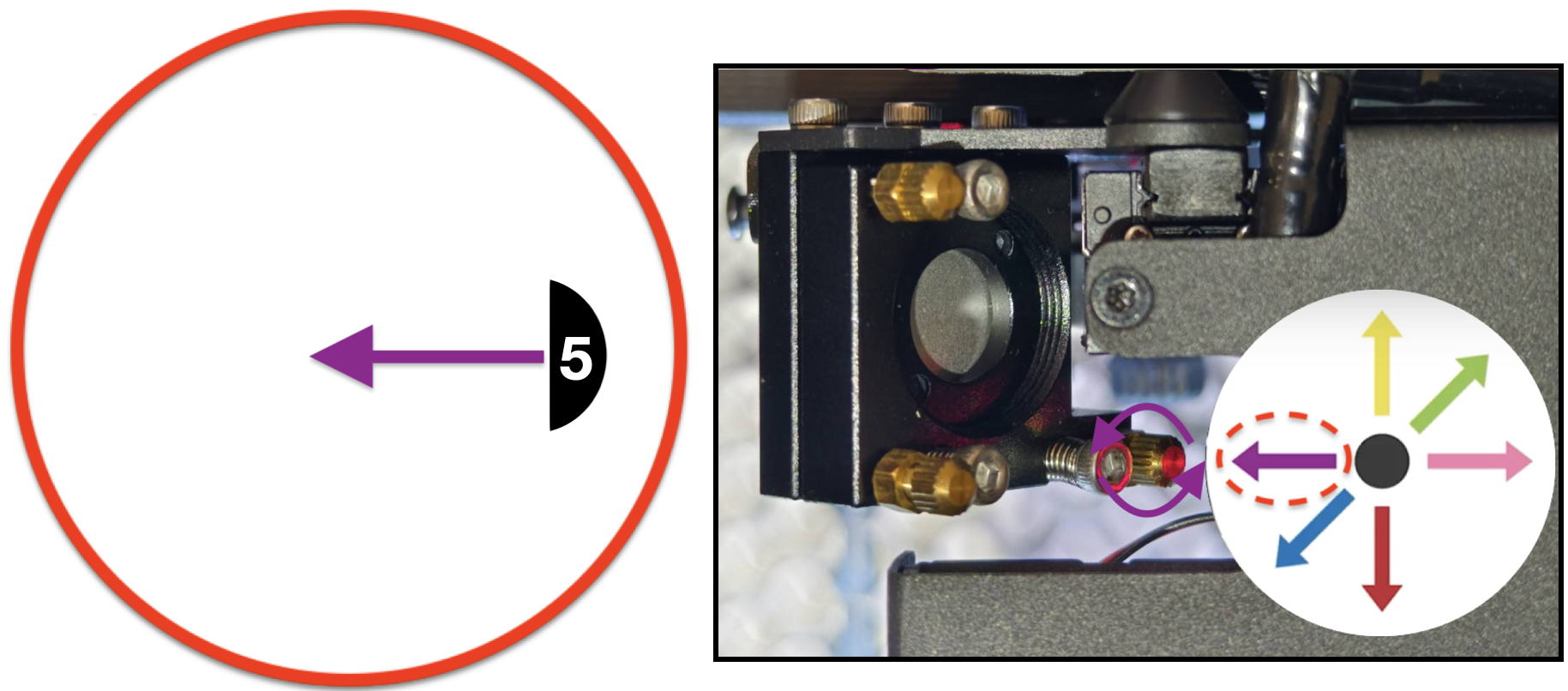

Für #5: Der vertikale Punkt muss nach links bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden.. Siehe Foto unten.
Für #6: Der vertikale Punkt muss nach oben links bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach links zu gelangen. Die obere linke Schraube muss im Uhrzeigersinn gedreht werden, um nach oben zu gelangen. Siehe Foto unten.

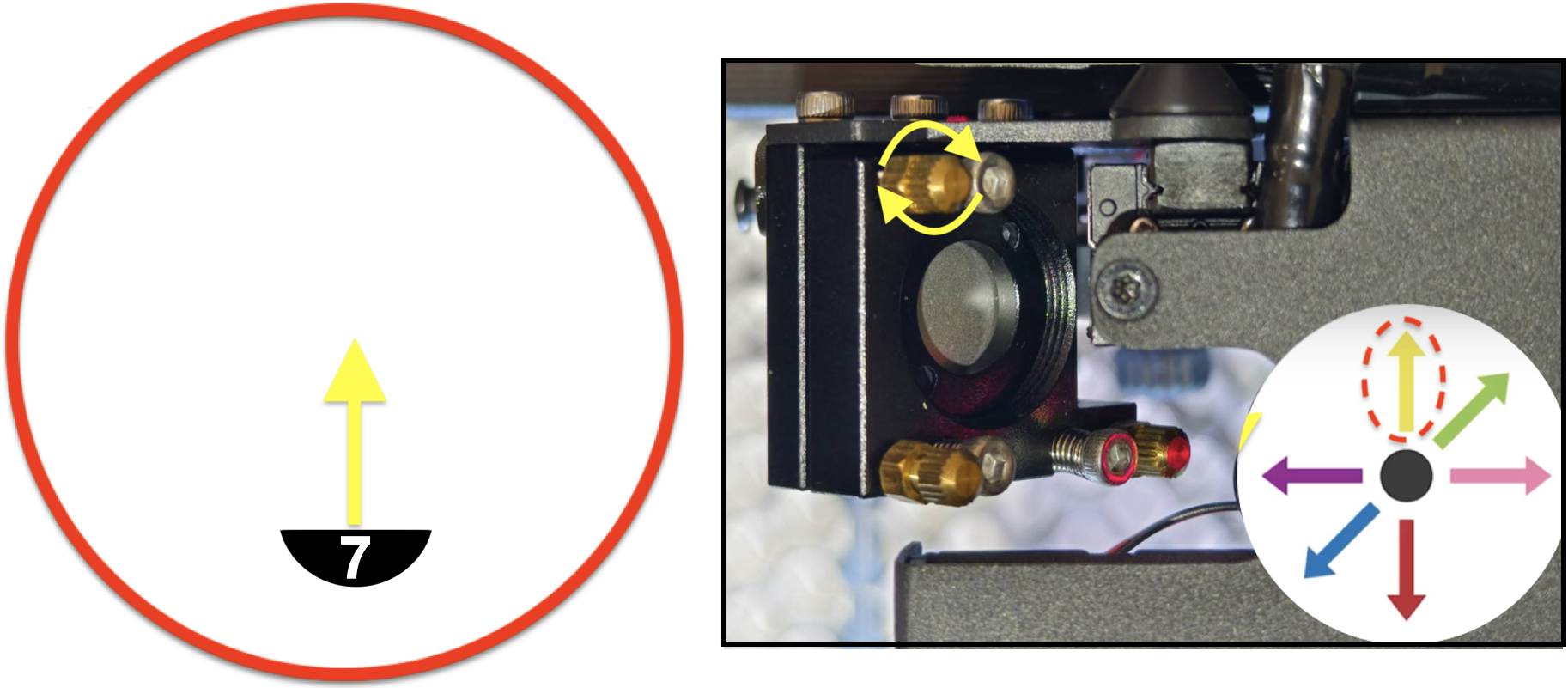

Für #7: Der vertikale Punkt muss nach oben bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die obere linke Schraube muss im Uhrzeigersinn gedreht werden, um nach oben zu gelangen. Siehe Foto unten.

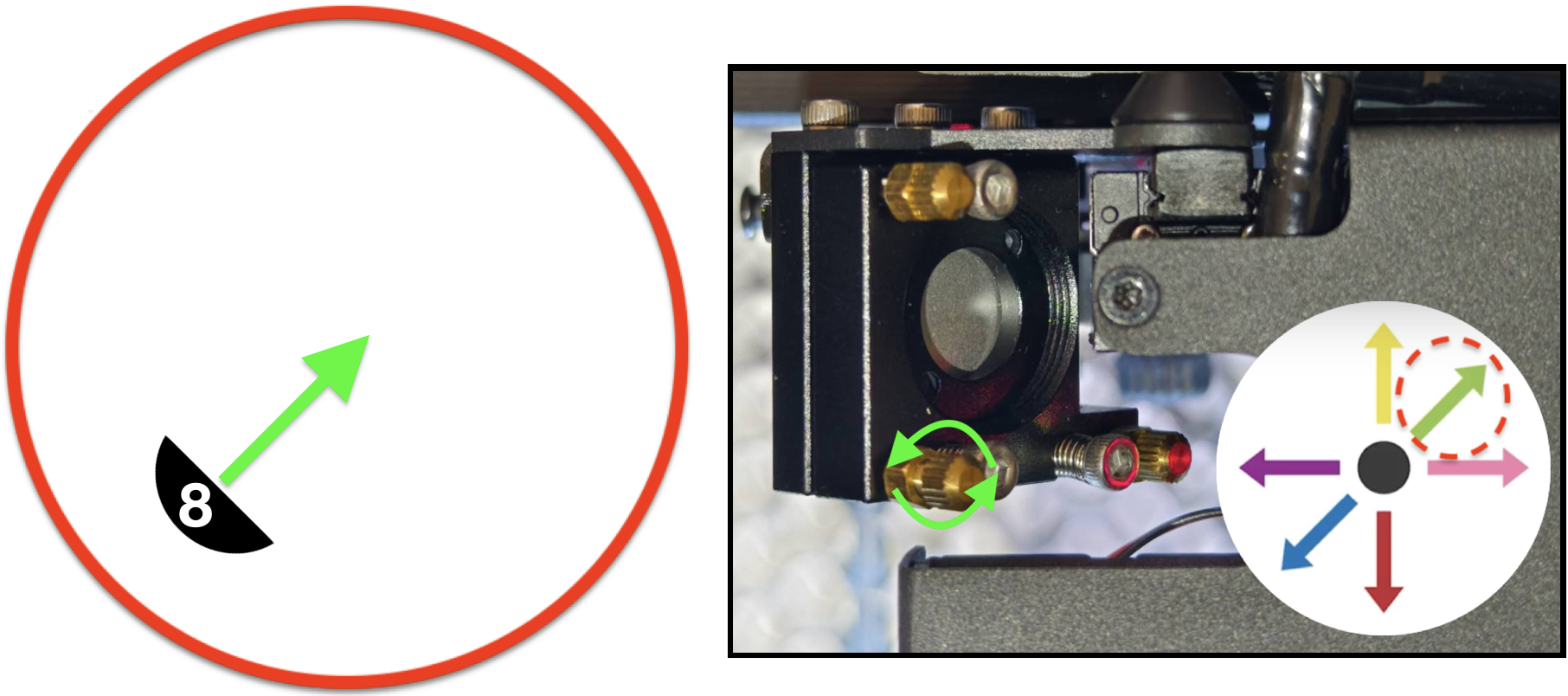

Für #8: Der vertikale Punkt muss nach oben rechts bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die untere linke Schraube muss gegen den Uhrzeigersinn gedreht werden. Siehe Foto unten.
Wir überprüfen nun den Strahlengang vom 3. Spiegel zur Düsenspitze, der den Z-Achsen-Strahlengang (vertikal) in der unteren rechten Ecke des Arbeitsbetts anzeigt.
Schrittübersicht:
Durchführung:
Bringen Sie ein einlagiges, doppelseitiges Klebeband an der Düsenspitze an.
Bewegen Sie den Laserkopf in die untere rechte Ecke des Arbeitsbetts.
Schließen Sie die Tür und geben Sie 1 Impuls ab.
Prüfen Sie visuell, ob das Ergebnis der Brandmarkierung gut oder schlecht ist.
Gutes Beispiel (Rund und zentriert)
Akzeptables Beispiel ((Rund, aber leicht außermittig)
Schlechtes Beispiel (Nicht rund oder nicht zentriert)
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:
In diesem Schritt lernen Sie, wie Sie den vertikalen Strahlengang vom 3. Spiegel zum Arbeitsbett ausrichten, indem Sie die Schrauben am 3. Spiegel justieren. Am 3. Spiegel befinden sich drei Schrauben. Durch Drehen im oder gegen den Uhrzeigersinn wird der vertikale Strahlengang verändert, d. h. die Position des kleinen Punkts auf dem Klebeband ändert sich.
Demonstration - Justierung des Strahlengangs vom dritten Spiegel zur Bettmitte
Bringen Sie ein neues einlagiges, doppelseitiges Klebeband an der Düsenspitze an.
Bewegen Sie den Laserkopf in die untere rechte Ecke des Arbeitsbetts.
Schließen Sie die Tür und geben Sie 1 Impuls ab, um eine Brandmarkierung auf dem Klebeband zu erzeugen.
Entfernen Sie das Klebeband und bestimmen Sie anhand der nachfolgenden Tabelle, welche Schraube(n) Sie einstellen müssen.
Stellen Sie die Schraube ein.
Verwenden Sie ein neues Klebeband oder einen anderen Bereich desselben Klebebands und bringen Sie es an der Düsenspitze an.
Wiederholen Sie Schritt #2, bis der Punkt rund und zentriert ist.
Überprüfen Sie den mittleren Punkt erneut.
(Das Video zeigt eine tatsächliche Durchführung durch FLUX-Personal. Es ist ein längeres Video, Sie können die Wiedergabegeschwindigkeit ändern, aber Konzept und Ablauf sind entscheidend für das Verständnis der Justierung. Bitte aktivieren Sie die Untertitel.)
*Hinweis:
Der mittlere Punkt und der Punkt unten rechts müssen gleichzeitig rund sein.
Der mittlere Punkt muss zentriert sein, aber es ist akzeptabel, wenn der Punkt unten rechts nicht zentriert ist.
Andernfalls gilt der Strahlengang als nicht ausgerichtet.
Bestimmen Sie die Position Ihres Laserpunkts, die entsprechende Schraube und deren Drehrichtung. Sehen Sie sich das Foto unten an und finden Sie die Nummer, die der Position Ihres Laserpunkts entspricht:
Zunächst müssen Sie den gesamten Bereich kennen, in dem sich der Punkt bewegen kann. Dieser entspricht dem Bereich der Düsenspitze. Die Druckstelle auf dem Klebeband zeigt diesen Bereich.
Finden Sie als Nächstes die Nummer, die der vertikalen Position Ihres Punkts entspricht.
Schematische Darstellung:
Für #1: Der vertikale Punkt muss nach rechts bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die Schraube unten rechts muss im Uhrzeigersinn gedreht werden. Siehe Foto unten.
Für #2: Der vertikale Punkt muss nach rechts unten bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die Schraube unten rechts muss im Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen. Die Schraube oben links muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen. Siehe Foto unten.
Für #3: Der vertikale Punkt muss nach unten bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die Schraube oben links muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen. Siehe Foto unten.
Für #4: Der vertikale Punkt muss nach unten links bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die Schraube unten links muss im Uhrzeigersinn gedreht werden. Siehe Foto unten.
Für #5: Der vertikale Punkt muss nach links bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden.. Siehe Foto unten.
Für #6: Der vertikale Punkt muss nach oben links bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach links zu gelangen. Die obere linke Schraube muss im Uhrzeigersinn gedreht werden, um nach oben zu gelangen. Siehe Foto unten.
Für #7: Der vertikale Punkt muss nach oben bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die obere linke Schraube muss im Uhrzeigersinn gedreht werden, um nach oben zu gelangen. Siehe Foto unten.
Für #8: Der vertikale Punkt muss nach oben rechts bewegt werden, um rund und zentriert zu sein. Bei Blickrichtung auf die Vorderseite der Maschine: Die untere linke Schraube muss gegen den Uhrzeigersinn gedreht werden. Siehe Foto unten.
*Hinweis:
Der mittlere Punkt und der Punkt unten rechts müssen gleichzeitig rund sein.
Der mittlere Punkt muss zentriert sein, aber es ist akzeptabel, wenn der Punkt unten rechts nicht zentriert ist.
Andernfalls gilt der Strahlengang als nicht ausgerichtet.
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:
Sowohl der Punkt unten rechts als auch der mittlere Punkt sind korrekt >> Schritt 10
Der Punkt unten rechts und der mittlere Punkt lassen sich nicht gleichzeitig korrekt einstellen, egal wie ich justiere >> 4-11 Erweiterte Strahlengangjustierung
Schritt 10
Ziehen Sie die Schrauben des 3. Spiegels fest.
Nach diesem Schritt fahren Sie fort mit Schritt 11
