Funktionstest des Wartungspanels

Empfohlene Häufigkeit

Einmal pro Monat

Keine

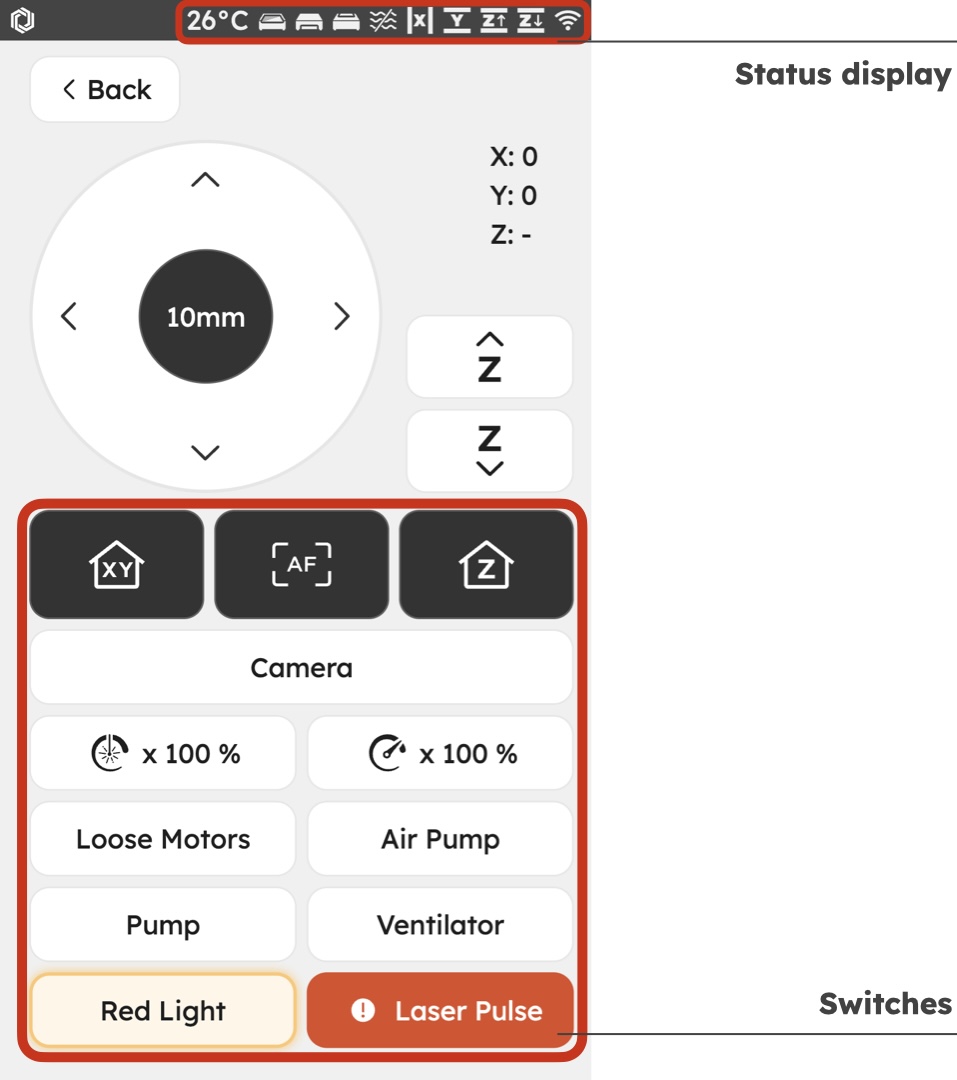

Überprüfen Sie nach erfolgreichem Homing die Statusanzeige und Schalter mit Ausnahme von "Laserpuls". Die Standards sind wie folgt

Wartungsschritte .001.jpeg

Statusanzeige	Testmethode	Symbol
Gehäusedeckel	Gehäusedeckel öffnen und schließen	Geöffnet Geschlossen
Schublade	Schublade öffnen und schließen	Geöffnet Geschlossen
Rückwand	Rückwand öffnen und schließen	Geöffnet Geschlossen
Wasserpumpe	Drücken Sie den Schalter "Pumpe" (Pumpe starten)	Ein Aus
X-Achse Endschalter	Nach dem Drücken von "Motors" zum Lösen der Motoren bewegen Sie den Laserkopf zur äußersten linken Seite der Maschine, bis ein Klickgeräusch zu hören ist. (Endschalter auslösen)	Ausgelöst Nicht ausgelöst
Y-Achse Endschalter	Nach dem Drücken von "Motors" zum Lösen der Motoren bewegen Sie den Laserkopf zur äußersten hinteren Seite der Maschine, bis ein Klickgeräusch zu hören ist. (Endschalter auslösen)	Ausgelöst Nicht ausgelöst
Z-Achse oben Endschalter	Drücken Sie manuell den oberen Endschalter in der unteren rechten Ecke, bis ein Klickgeräusch zu hören ist. (Endschalter auslösen)	Ausgelöst Nicht ausgelöst
Z-Achse unten Endschalter	Drücken Sie manuell den unteren Endschalter in der unteren rechten Ecke, bis ein Klickgeräusch zu hören ist. (Endschalter auslösen)	Ausgelöst Nicht ausgelöst

Schalter:

Referenzfahrt: Überprüfen Sie, ob der Laserkopf die Referenzfahrt korrekt ausführen kann.

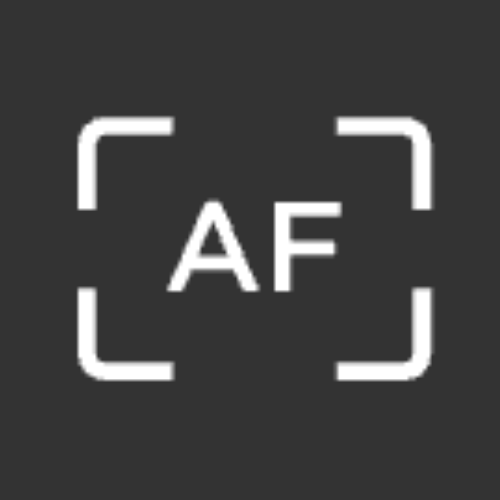

Autofokus: Überprüfen Sie, ob die Autofokus-Funktion ordnungsgemäß funktioniert.
Z-Achsen-Referenzfahrt: Überprüfen Sie, ob die Plattform korrekt nach unten fahren kann.
Kamera: Überprüfen Sie, ob das Kamerabild auf dem Bildschirm angezeigt wird, und bewegen Sie den Laserkopf, um zu beobachten, ob sich das Bild mit der Kamerabewegung ändert. (Das Kamerabild wird alle 3 Sekunden aktualisiert)
Motoren lösen: Überprüfen Sie, ob sich der Laserkopf entlang der X-Achsen-Linearschiene und der Y-Achsen-Führungsstangen reibungslos bewegen lässt.
Luftpumpe: Überprüfen Sie mit einem Blatt Papier, ob Luft aus der Laseröffnung austritt, wie oben gezeigt.
Pumpe: Öffnen Sie die Gerätetür, um zu überprüfen, ob die blaue LED der Wasserpumpe leuchtet (wie unten gezeigt) und ob das Wasserpumpensymbol auf dem Bildschirm .
Lüfter: Nach dem Klicken ist ein Geräusch von Beschleunigung und Rotation zu hören, ähnlich dem Geräusch eines startenden Flugzeugs.
Rotes Licht: Unterstützt die Justierung des Strahlengangs und die Bestätigung des Arbeitsbereichs der Aufgabe.

Falls Anomalien festgestellt werden, besuchen Sie bitte den [Abschnitt Fehlerbehebung] für Lösungen.

Alle 2 Wochen

Wenn der Bildschirm verschmutzt ist, sprühen Sie eine kleine Menge Alkohol auf ein Reinigungstuch und wischen Sie den Bildschirm vorsichtig ab.

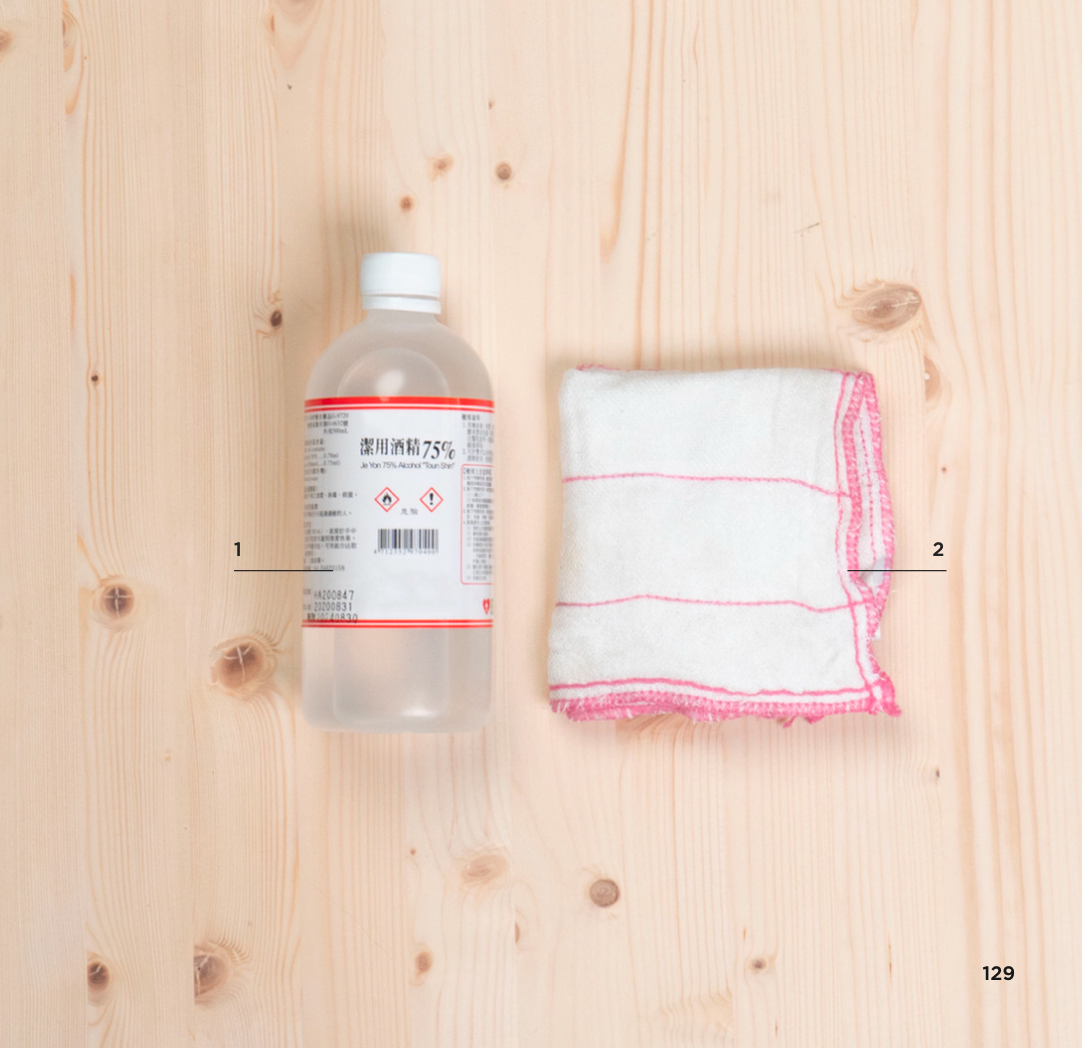

Selbst vorzubereiten: 75–99 % Alkohol, Reinigungstuch
