4-9 Strahlengang-Überprüfung

FLUX Support Team
  • Aktualisiert

Beschreibung

Dieser Artikel zeigt Ihnen, wie Sie den Strahlengang schnell überprüfen und feststellen können, ob eine Justierung erforderlich ist.

Schritt 1

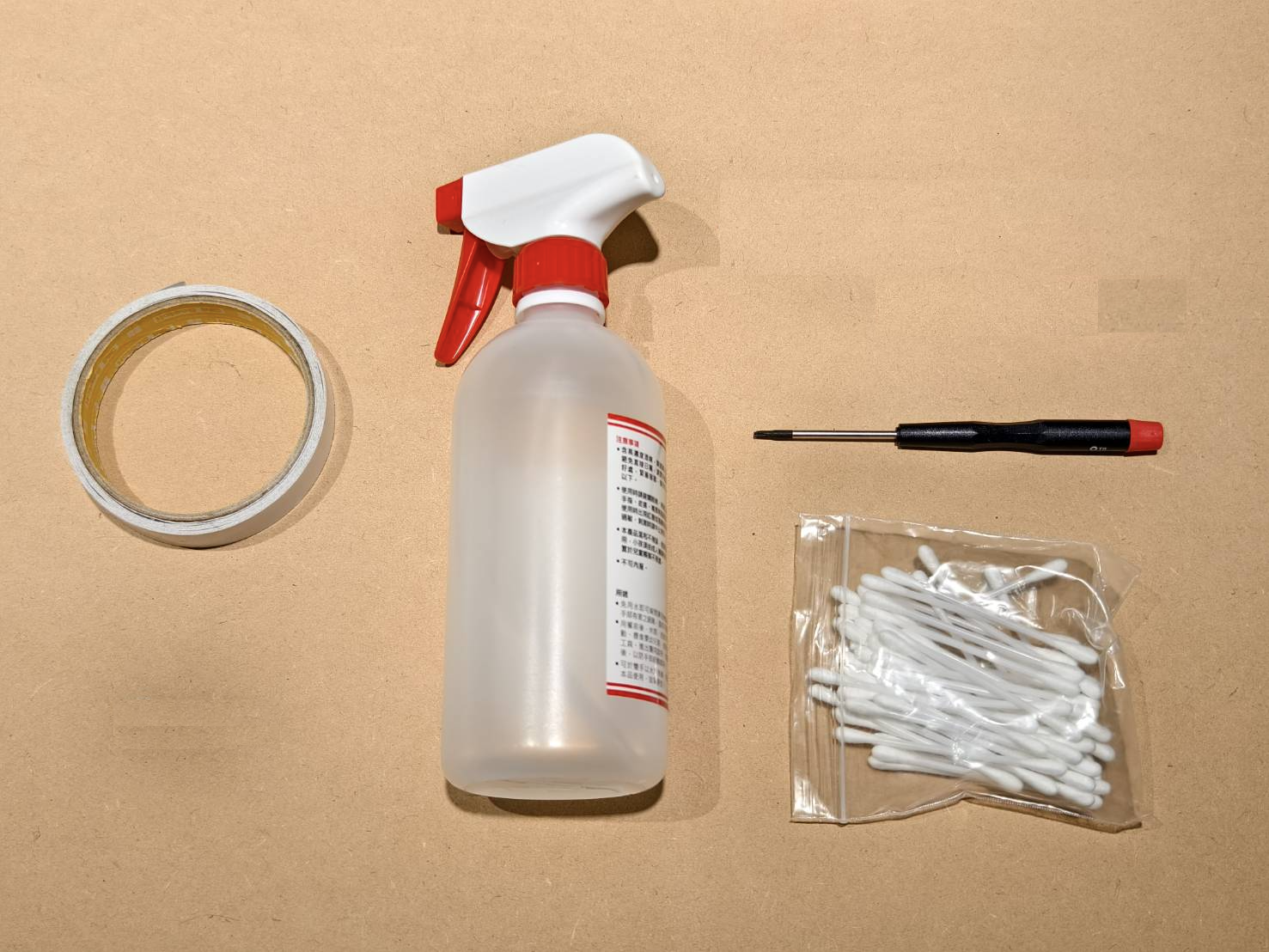

Bitte halten Sie folgende Werkzeuge bereit.

  1. Doppelseitiges Klebeband
  2. Desinfektionsspray / Alkoholspray
  3. T8 Torx-Schraubendreher
  4. Wattestäbchen

Schritt 2

Bitte machen Sie sich damit vertraut, wie Sie sicher einen Laserimpuls auslösen.

A. Schalten Sie die Maschine ein.
B. Schließen Sie den Deckel.
C. Wechseln Sie in den Wartungsmodus und warten Sie, bis der Referenzfahrt-Vorgang abgeschlossen ist.

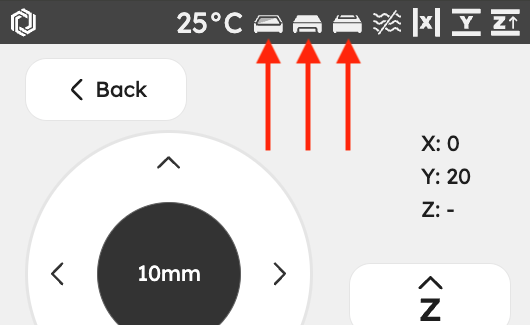

     (Stellen Sie sicher, dass die Symbole für Tür, hintere Abdeckung und Boden als geschlossen angezeigt werden, da Sie sonst keinen Impuls auslösen können.)
D. Suchen Sie die Impuls-Taste.
E. Ein Tastendruck = ein Impuls, zwei Tastendrücke = zwei Impulse, usw.
⚠︎ Bitte lösen Sie Impulse immer nur bei geschlossenem Deckel und geschlossener hinterer Abdeckung aus.

Schritt 3

  • Bitte stellen Sie sicher, dass die hintere Metallabdeckung nach der Reinigung des 1. Spiegels wieder montiert ist.

Schritt 4

Wir führen eine Schnellprüfung mit Klebeband und Laserimpulsen durch, um den tatsächlichen CO2-Laserstrahlengang ausgehend von der Mitte des Arbeitsbetts zu überprüfen.

Schrittübersicht - Mitte

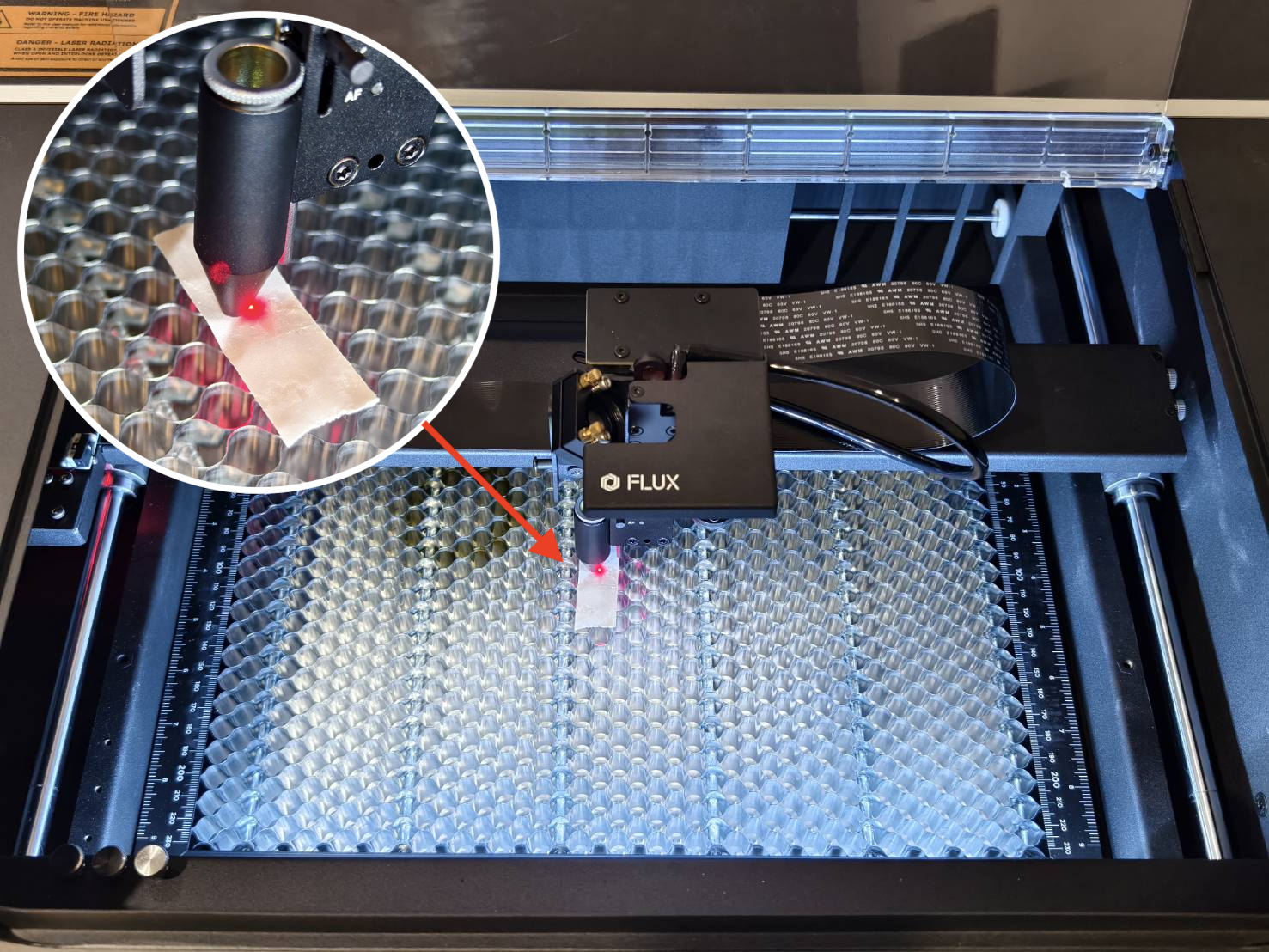

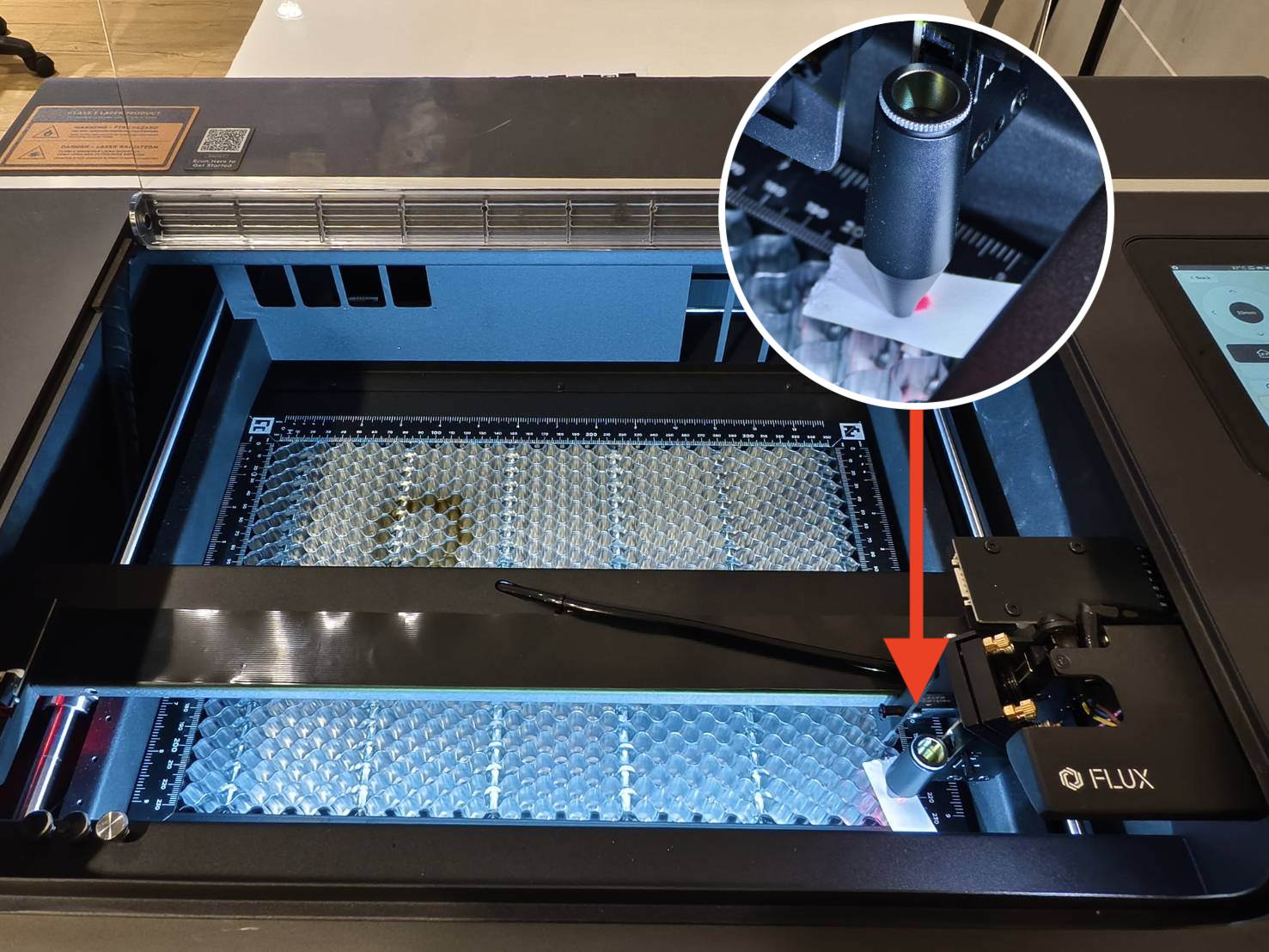

  • Kleben Sie ein einlagiges Klebeband auf die Düsenspitze, bewegen Sie den Laserkopf in die Mitte des Arbeitsbetts, schließen Sie die Tür und geben Sie dann einen Impuls ab.


  • Demonstration

  • Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt rund ist.

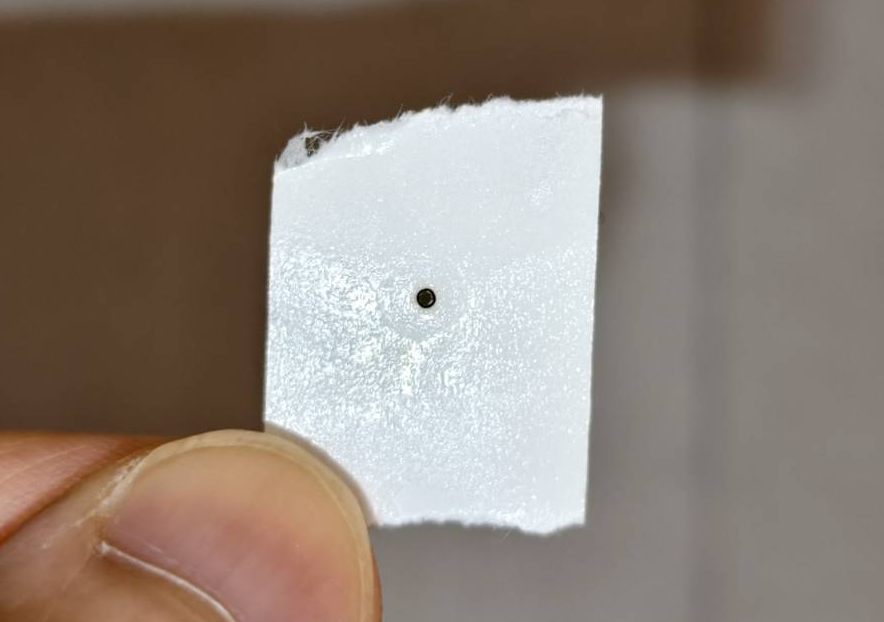

    Gutes Beispiel
    (Rund und zentriert)

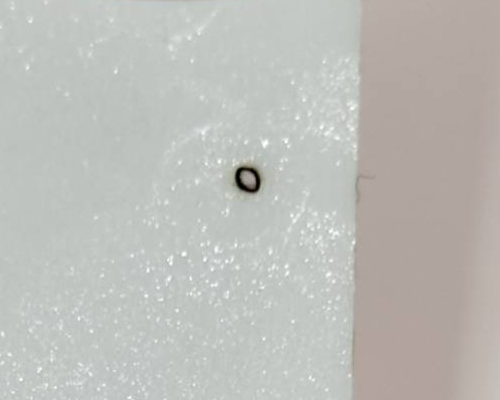

    Akzeptables Beispiel
    (Rund, aber leicht außermittig)

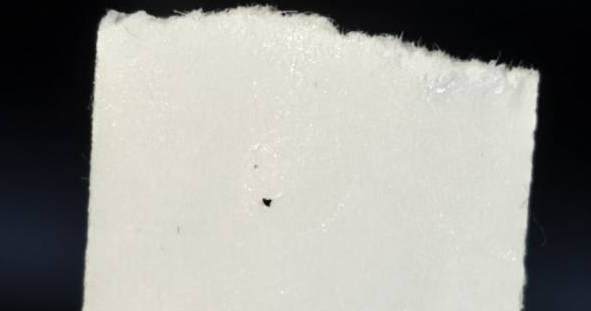

    Schlechtes Beispiel (Nicht rund oder nicht zentriert)



Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Gutes oder akzeptables Ergebnis >> Schritt 5

Schritt 5

Wir überprüfen die letzte Position mit Klebeband und Impulsen, um den tatsächlichen CO2-Laserstrahl in der unteren rechten Ecke des Arbeitsbetts zu sehen.

Schrittübersicht - Unten rechts

  • Kleben Sie ein einlagiges Klebeband auf die Düsenspitze, bewegen Sie den Laserkopf in die untere rechte Ecke des Arbeitsbetts, schließen Sie die Tür und geben Sie dann einen Impuls ab.



  • Demonstration

  • Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt rund ist.

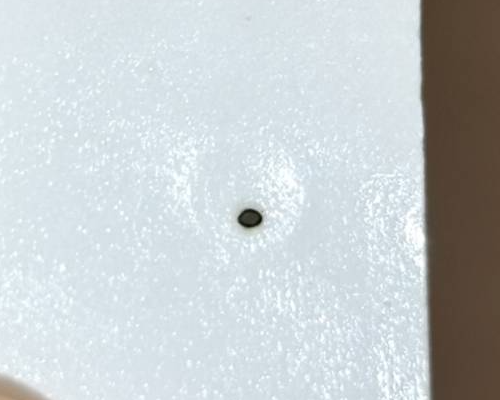

    Gutes Beispiel
    (Rund und zentriert)

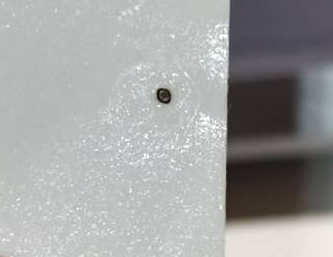

    Akzeptables Beispiel
    (Rund, aber leicht außermittig)

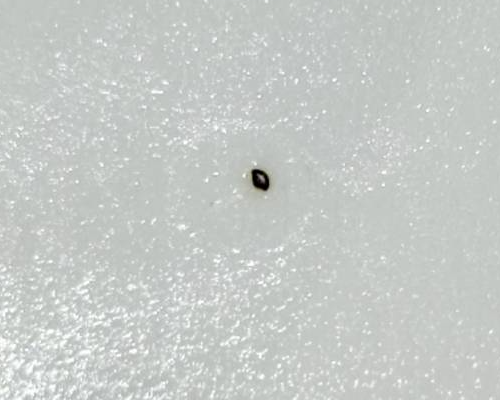

    Schlechtes Beispiel (Nicht rund oder nicht zentriert)



Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Gutes oder akzeptables Ergebnis >> Ihr Strahlengang ist in Ordnung!
