5-14 Nivellierung der X-Achse

Beschreibung:

Wenn die X-Achse nicht ausreichend horizontal ausgerichtet ist, wird der Endschalter möglicherweise nicht vom Laserkopf berührt, was zu Problemen bei der Referenzfahrt führen kann. Dies kann auch die Ergebnisse beim Gravieren und Schneiden beeinträchtigen.

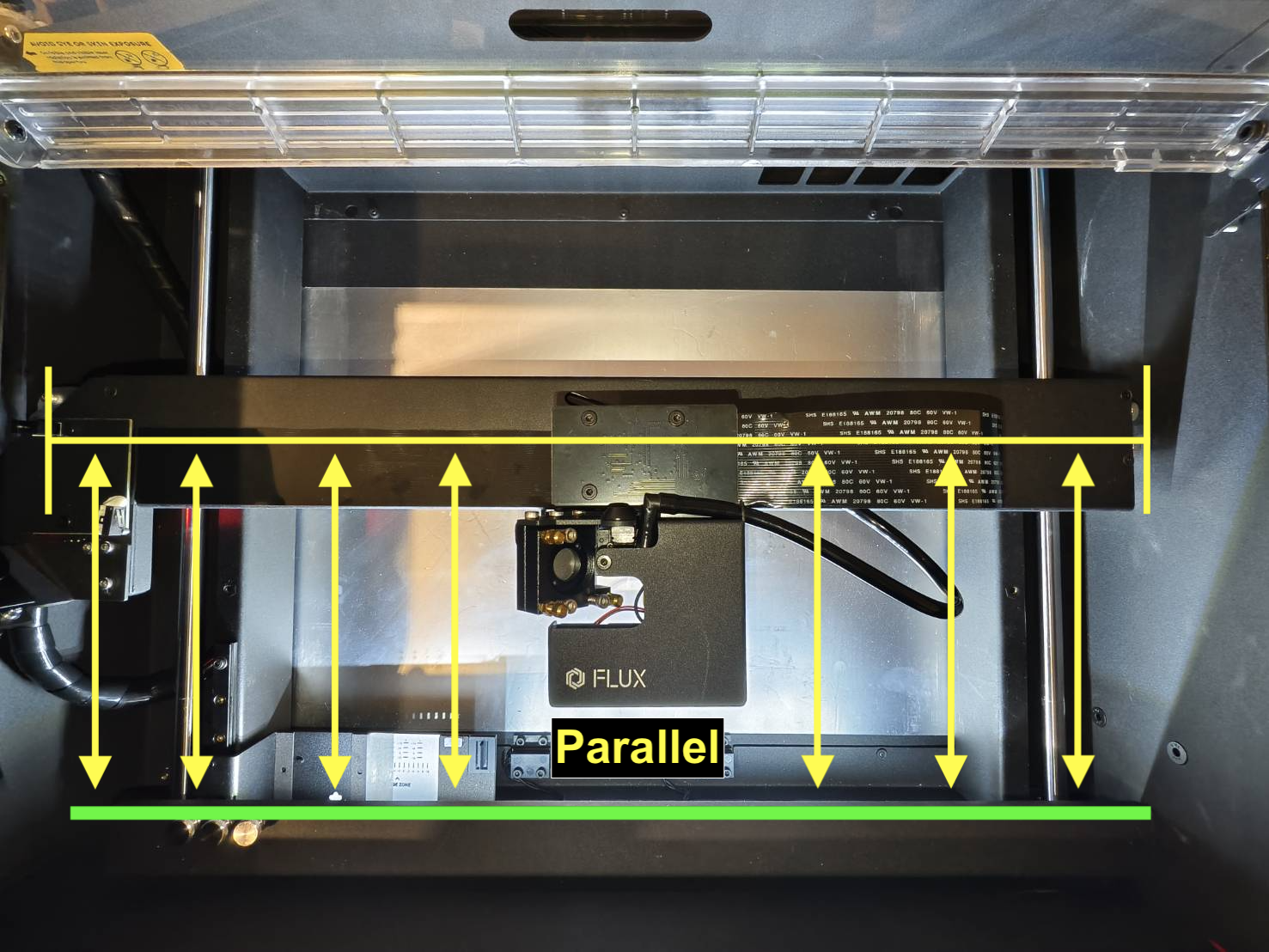

Die X-Achse muss parallel zum Blechgehäuse an der Vorderseite der Maschine ausgerichtet sein.

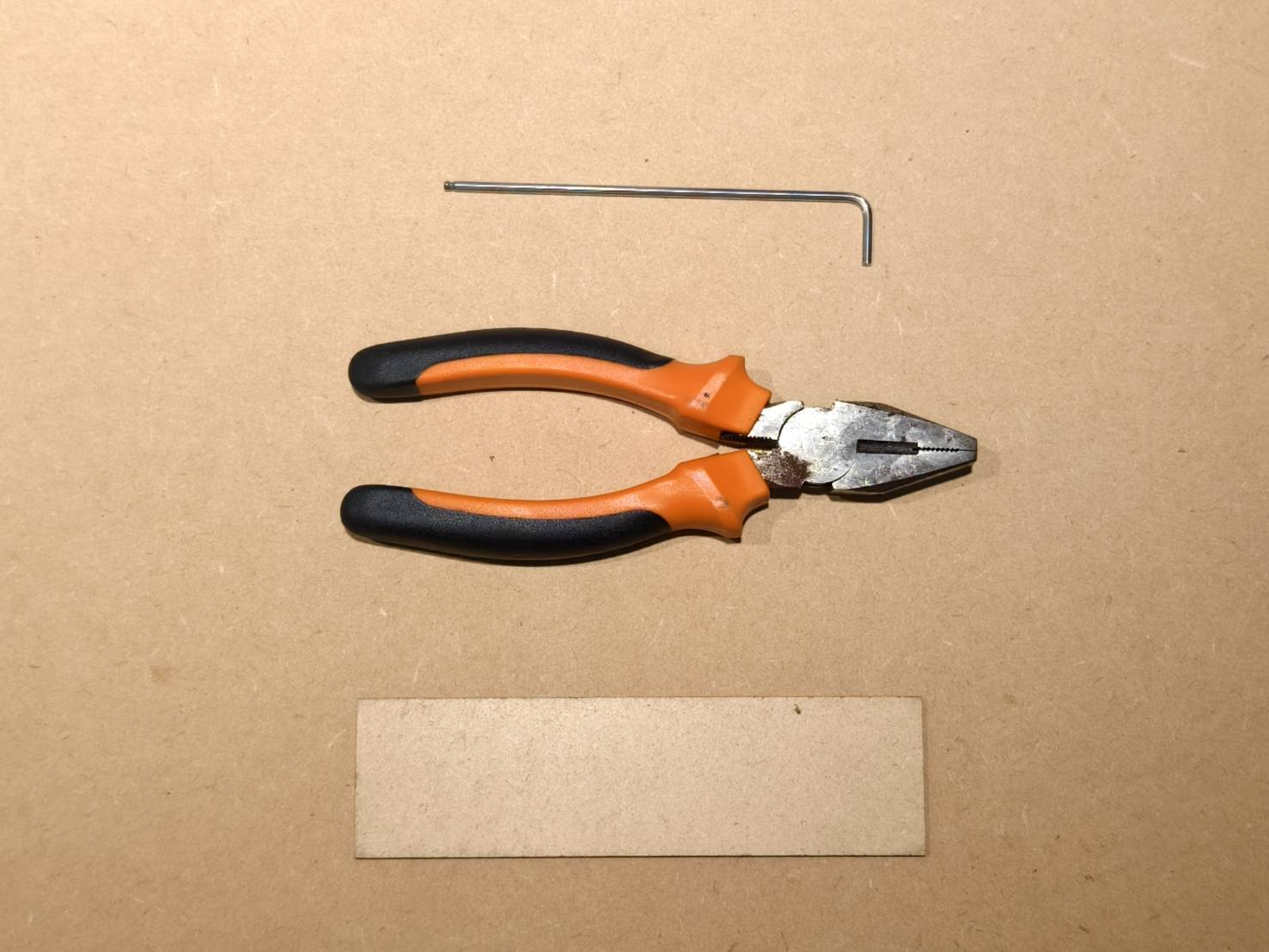

Werkzeug:

• 2mm Innensechskantschlüssel
• Eine Zange
• Ein Stück Holz oder Acryl (5cm x 10cm)

Schritt 1

Überprüfen Sie die Ausrichtung mit einem Stück Holz oder Acryl.

Schritt 2

• Suchen Sie die Kupplung und ihre vier Klemmschrauben.

Schritt 3

• Lösen Sie die vier Schrauben an der Kupplung.
  Verwenden Sie eine Zange, um mehr Drehmoment aufzubringen, wenn die Schrauben zu fest sitzen. Es ist normal, ein Knackgeräusch zu hören, wenn sich die Schraube löst.

Schritt 4

• Die X-Achsen-Brücke ist jetzt beweglich. Auf diese Weise wird auch die Ausrichtung eingestellt.

• Stellen Sie die X-Achsen-Brücke wie im folgenden Video gezeigt ein.

Schritt 5

Ziehen Sie nach der Einstellung die Schrauben der Kupplung wieder fest.

Schritt 6

• Überprüfen Sie anschließend, ob die Portalbrücke wackelt (Prüfen Sie, ob die Kupplung fest angezogen ist).


• Abschließende Überprüfung der Nivellierung.
