5-8 Fehlerbehebung bei Kameraproblemen (Zeitüberschreitung der Kameravorschau, Verbindung fehlgeschlagen, leere Fotos)

FLUX Support Team
  • Aktualisiert

Beschreibung

Die Gründe für die Nichtnutzbarkeit der Kamerafunktion sind vielfältig und können durch Hardware, Software, schlechte Verbindungsbedingungen, Netzwerkgeschwindigkeit usw. verursacht werden. Dieser Artikel zeigt Ihnen, wie Sie feststellen können, ob es sich um ein Hardware- oder Softwareproblem handelt.

Mögliche Ursachen:

  1. Das System ist fehlerhaft (Firmware erneut aktualisieren oder RK-Board neu flashen.)
  2. Der Kameraparameter fehlt (Führen Sie eine erweiterte Kamerakalibrierung durch.)
  3. Die Internetgeschwindigkeit ist zu langsam.
  4. Die Netzwerkumgebung ist nicht stabil.
  5. Die Software Beam Studio hat ein Problem.
  6. Die physische Verbindung des Kamerakabels ist nicht ordnungsgemäß hergestellt.
  7. Das Kamerakabel ist defekt.
  8. Das Kameramodul ist defekt. (Weniger wahrscheinlich)
  9. Das RPi/RK-Board ist defekt. (Weniger wahrscheinlich)

Schritt 1

Bitte sehen Sie sich das folgende Video an, um zu testen, ob das Kamerabild auf dem Bildschirm normal angezeigt wird, wenn sich der Laserkopf im Steuerungsmodus bewegt.
Bitte legen Sie eine Platte oder ein Blatt Papier in die Mitte des Arbeitsbereichs, um die Beobachtung des Kamerabildes zu erleichtern.
"Steuerung" > Motoren lösen > Kamera > Türabdeckung öffnen > In Richtung der vier Ecken bewegen.
(Beachten Sie, dass die Kamera das Bild alle 3 Sekunden aktualisiert)



Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

  • Es wird ein Bild angezeigt, aber beim Bewegen friert es ein. >> Schritt 3
  • Es wird ein Bild angezeigt, aber beim Bewegen wird es leer. >> Schritt 3

Schritt 1.1

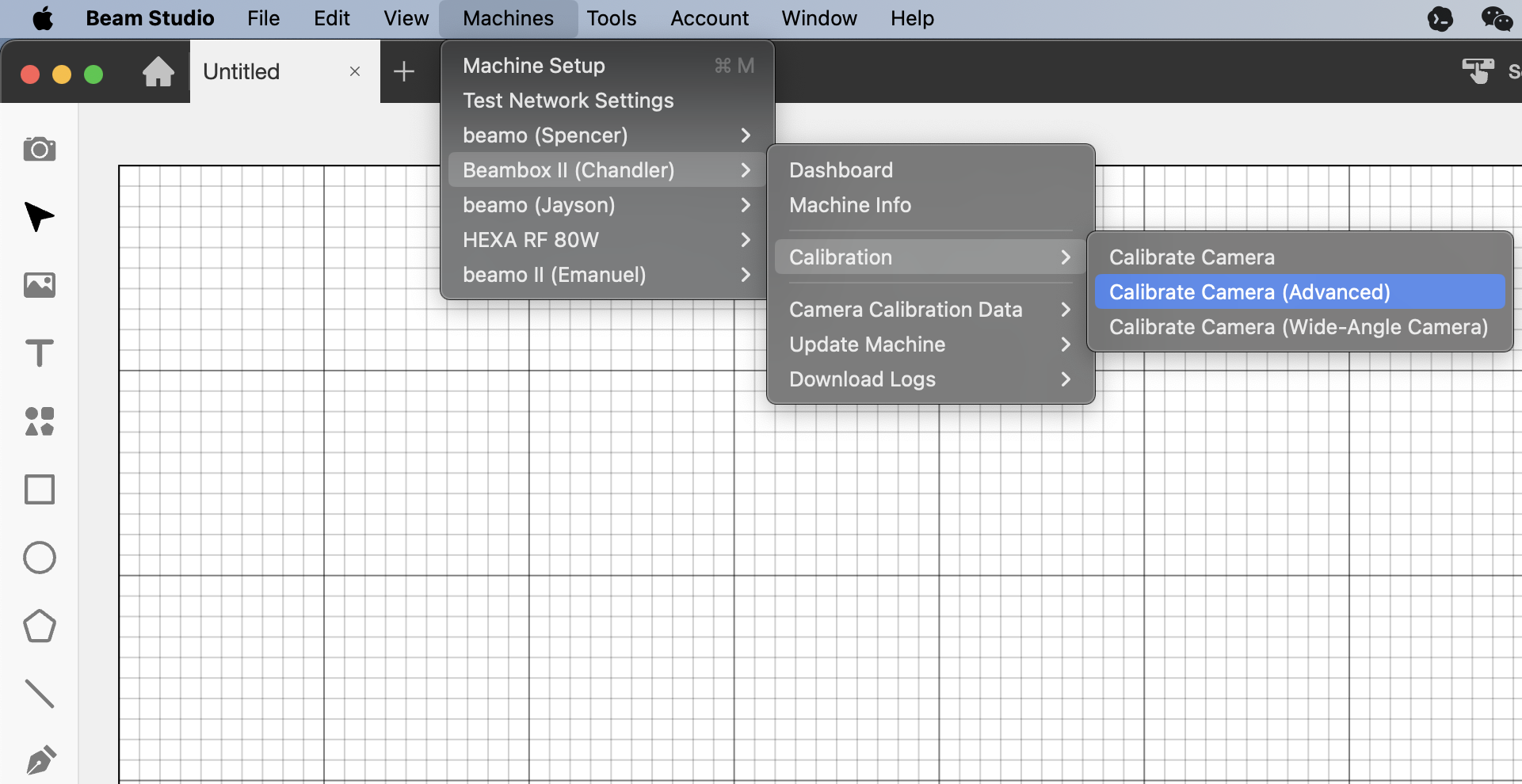

Bitte öffnen Sie Beam Studio und führen Sie die "Erweiterte Kamerakalibrierung" durch, um zu prüfen, ob dies das Problem behebt.



Bewerten Sie das Ergebnis und führen Sie die nächste Aktion durch:

  • Die Kamera funktioniert jetzt >> Problem gelöst
  • Die Kamera funktioniert immer noch nicht. >> Schritt 2

Schritt 2

Bitte beachten Sie den unten stehenden Link, um die Verbindung wiederherzustellen oder die Verbindungsmethode zu ändern.
2-3 Verbindungseinstellungen

Dieser Abschnitt erläutert die verschiedenen Methoden zur Verbindung Ihres Geräts mit einem Computer. Es gibt vier Hauptverbindungsoptionen:

截圖 2024-06-06 凌晨1.04.19.png

WLAN

截圖 2024-06-06 凌晨1.04.28.png

Kabelgebundenes Netzwerk

截圖 2024-06-06 凌晨1.04.36.png

USB-Verbindung
über USB-Kabel

 截圖 2024-06-06 凌晨1.04.50.png

Direktverbindung
über Ethernet-Kabel



Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

  • In Beam Studio funktioniert die Kamera. >> Problem gelöst
  • In Beam Studio funktioniert die Kamera NICHT. >> Schritt 2.1

Schritt 2.1

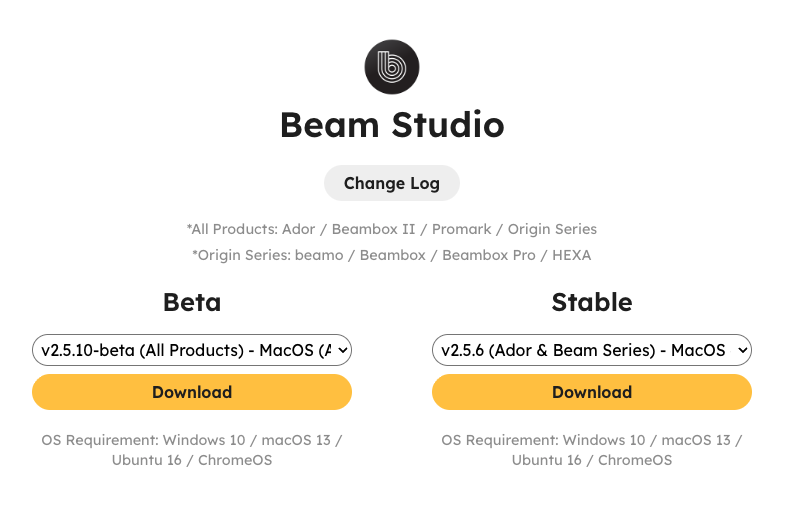

Bitte laden Sie von diesem Link herunter und probieren Sie verschiedene Versionen von Beam Studio aus.

  • Installieren Sie die vorhandene Version von Beam Studio neu
  • Aktualisieren Sie auf die neueste Beta-Version von Beam Studio
  • Wechseln Sie zur neuesten stabilen Version von Beam Studio

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

  • In Beam Studio funktioniert die Kamera. >> SW-Versionsfehler >> Problem gelöst
  • In Beam Studio funktioniert die Kamera NICHT. >> Schritt 2.2

Schritt 2.2

Verwenden Sie den Hotspot des Mobiltelefons und stellen Sie sicher, dass die Frequenz 2,4 GHz unterstützt.
Testen Sie dann die Kameravorschau erneut.
Hinweis: Das Gerät und Ihr Computer müssen mit diesem Hotspot verbunden sein, um kommunizieren zu können.

  • Für iOS aktivieren Sie "Kompatibilität maximieren" in den Einstellungen Ihres persönlichen Hotspots.
  • Für Android passen Sie die "AP-Frequenz" in den Einstellungen Ihres persönlichen Hotspots an.

  • Wenn der Hotspot-Name und das Passwort Sonderzeichen oder nicht-englische bzw. nicht-numerische Zeichen enthalten, kann dies zu Verbindungsproblemen mit dem Gerät führen.
    Ändern Sie den WLAN-Namen in ausschließlich englische Buchstaben und das Passwort in ausschließlich Zahlen.

    Empfohlene Änderungen:
    - Name: ABCDEFG
    - Passwort: 12345678

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

  • In Beam Studio funktioniert die Kamera. >> Netzwerkumgebung >> Überprüfen Sie Router, Internetgeschwindigkeit, Signalstärke usw.
  • In Beam Studio funktioniert die Kamera NICHT. >> Schritt 2.3

Schritt 2.3

Aktualisieren Sie die Firmware erneut auf eine stabile Version. Weitere Informationen finden Sie unter dem folgenden Link.
4-7 Firmware-Update
 Screenshot 2024-05-03 at 2.48.08 PM.png



Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

  • In Beam Studio funktioniert die Kamera. >> Firmware-Fehler >> Problem gelöst
  • In Beam Studio funktioniert die Kamera NICHT. >> Schritt 2.4

Schritt 2.4

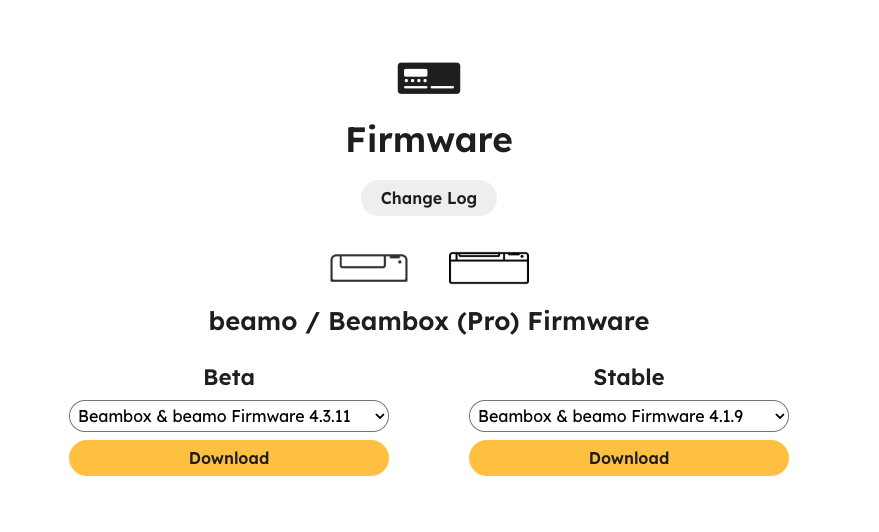

Bitte laden Sie von diesem Link und testen Sie verschiedene Firmware-Versionen.

  • Installieren Sie die aktuelle Firmware-Version erneut
  • Aktualisieren Sie auf die neueste Beta-Version der Firmware
  • Führen Sie ein Downgrade auf die letzte stabile Firmware-Version durch

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

  • In Beam Studio funktioniert die Kamera. >> Firmware-Fehler >> Problem gelöst

Schritt 3

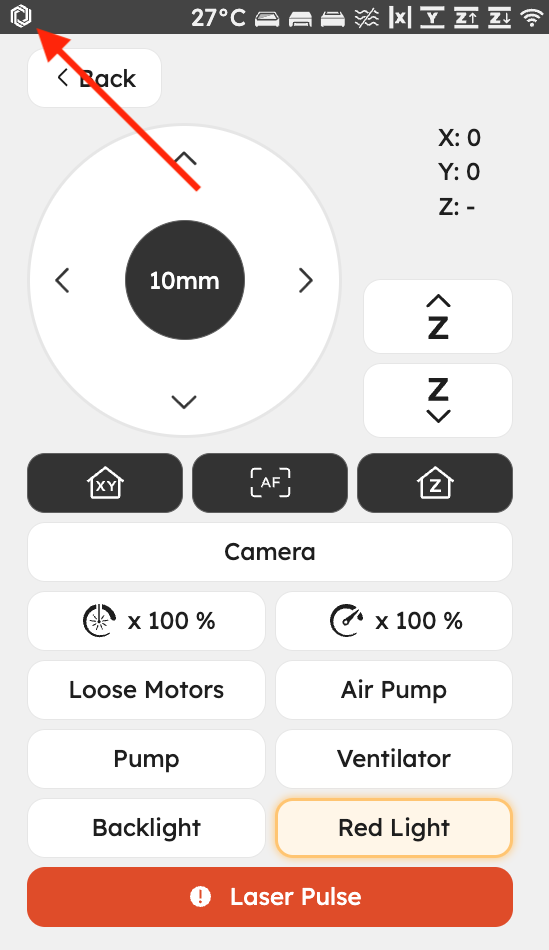

Klicken Sie auf das Symbol in der oberen Linken Ecke, um die Anzeige zu aktualisieren, und führen Sie dann den Test in Schritt 1 erneut durch.



Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

  • Das Bild ist normal, wie im Video. >> Problem gelöst
  • Es wird ein Bild angezeigt, aber beim Bewegen friert es ein. >> Schritt 4
  • Es wird ein Bild angezeigt, aber beim Bewegen wird es leer. >> Schritt 4

Schritt 4

Aktualisieren Sie die Firmware erneut auf eine stabile Version. Weitere Informationen finden Sie unter dem folgenden Link.
4-7 Firmware-Update
 Screenshot 2024-05-03 at 2.48.08 PM.png


Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

  • Das Bild ist normal, wie im Video. >> Firmware-Problem >> Problem gelöst
  • Es wird ein Bild angezeigt, aber beim Bewegen friert es ein. >> Schritt 5
  • Es wird ein Bild angezeigt, aber beim Bewegen wird es leer. >> Schritt 5

Schritt 5

Bitte laden Sie von diesem Link und probieren Sie verschiedene Firmware-Versionen aus. Testen Sie nach der Installation die Kameravorschau erneut auf dem Touchpanel.

  • Installieren Sie die aktuelle Firmware-Version erneut
  • Aktualisieren Sie auf die neueste Beta-Version der Firmware
  • Führen Sie ein Downgrade auf die letzte stabile Firmware-Version durch

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

  • Das Bild ist normal, wie im Video. >> Firmware-Problem >> Problem gelöst

**Mögliche Ursachen für die oben genannten Probleme:

  • Kamerakabel ist defekt
  • Kameramodul ist defekt
  • Mainboard ist defekt
  • Kamera-FPC-Kabel ist defekt
  • X-Achsen-Steuerplatine ist defekt
  • Z-Achsen-Steuerplatine ist defekt.


Schritt 6

Die in diesem Artikel gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen dem Händler oder dem FLUX-Support zur Verfügung gestellt werden.


#END
