5-10 System neu flashen / RK-Board neu flashen (beamo II)

Hinweis:

Das Neuflashen des Systems ist eine Möglichkeit, um Systemstartfehler, Bildschirmausfälle usw. zu beheben.
Für das Neuflashen des Systems wird ein Windows-Computer oder Laptop benötigt.
Es wird empfohlen, sich vor der Durchführung zunächst an Ihren lokalen Händler zu wenden.

Werkzeuge:

1. Ein Computer mit Windows-Betriebssystem.

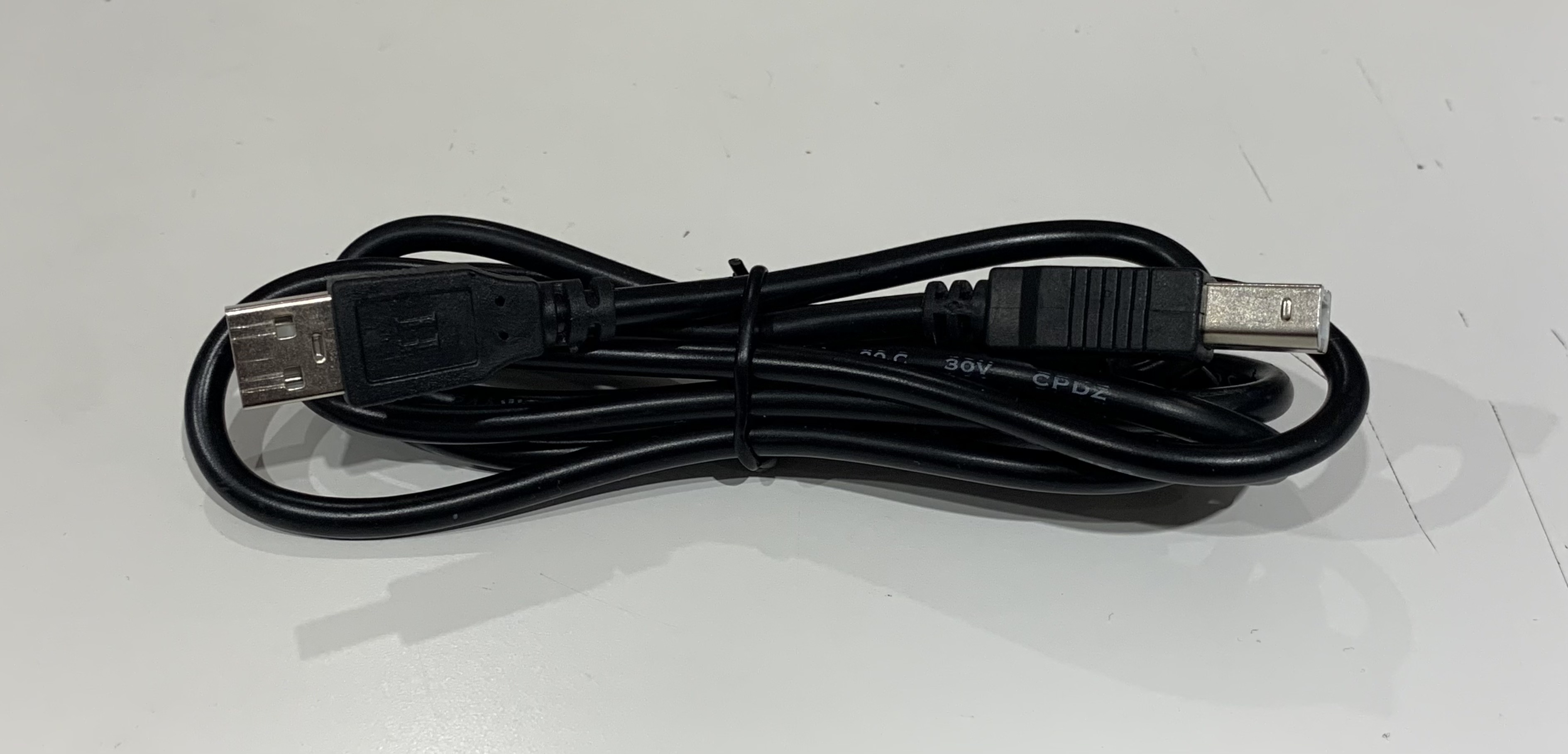

2. USB-Kabel (im Zubehörkarton enthalten).

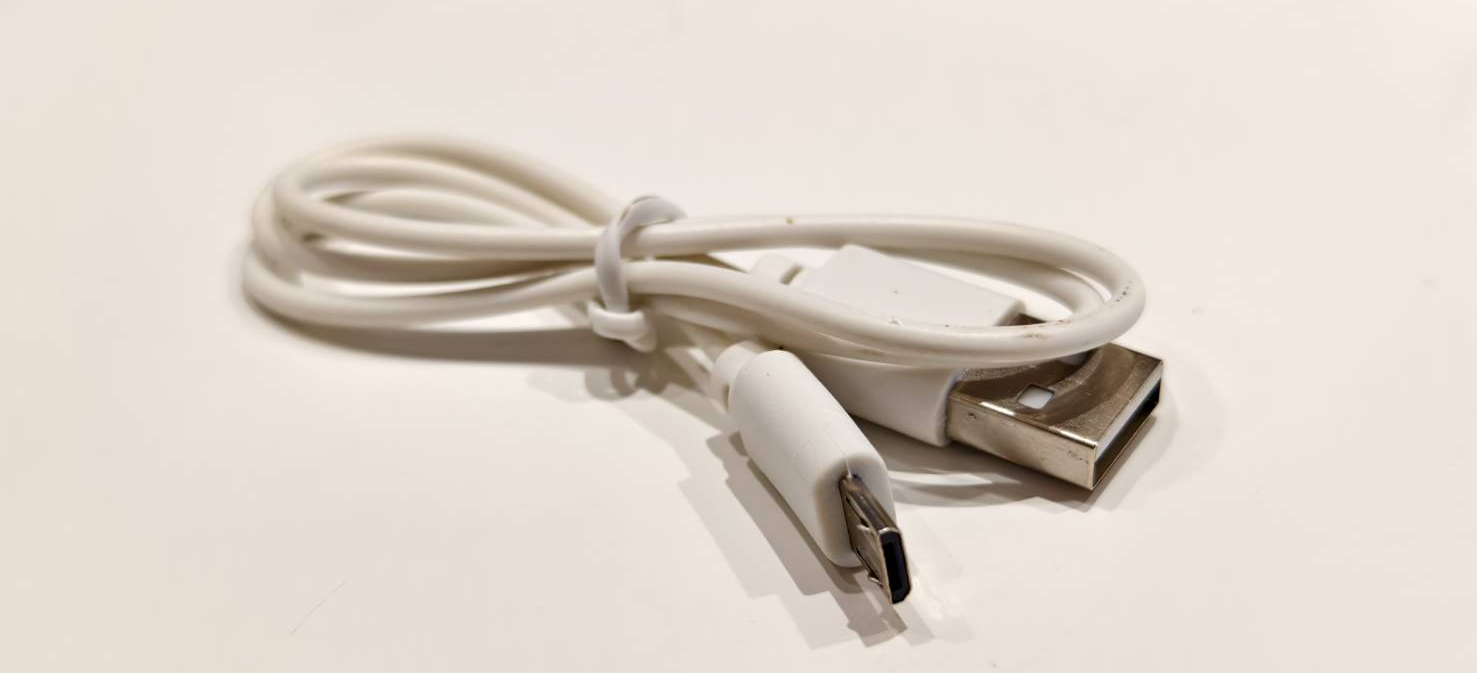

3. Micro-USB-Kabel (zur Datenübertragung) (Optional)


Download-Links:

(Nur für Windows-Betriebssystem geeignet)


• Reflash-Software
• Treiber
• beamo II Systemdatei

Schritt 1 - Daten vom beamo II herunterladen

⚠︎ Wenn sich Ihr Gerät nicht einschalten oder nicht mit Ihrem Computer verbinden lässt, überspringen Sie diesen Schritt. Führen Sie nach Abschluss des Neuflashens einfach die erweiterte Kamerakalibrierung erneut durch.

1. Aktualisieren Sie die Firmware auf Version 6.1.1 oder höher.
2. Aktualisieren Sie Beam Studio auf Version 2.5.11 oder höher.
3. Wählen Sie "Maschine→Maschinenname→Kamerakalibrierungsdaten→Daten herunterladen".

Die heruntergeladene Datei liegt im .zip -Format vor und ist nach dem Namen Ihrer Maschine benannt.
Zum Beispiel beamo II (Timothy) .zip.

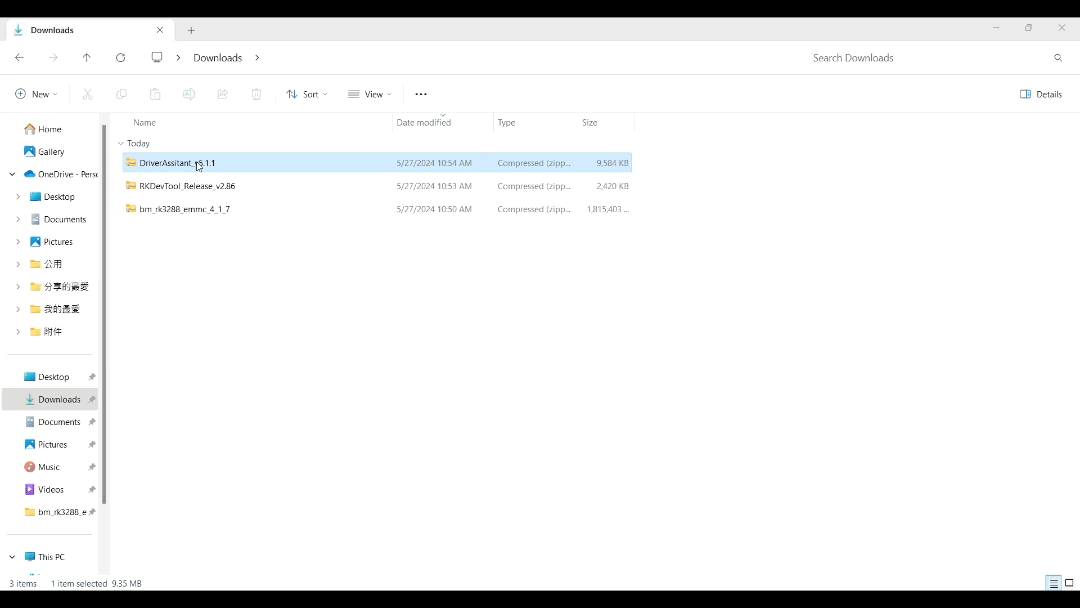

Schritt 2 - Treiber installieren und Reflash-Software starten

Installieren Sie den Treiber und starten Sie die Reflash-Software nach dem Herunterladen.

• Treiber
• Reflash-Software

Schritt 3 - Frontabdeckung entfernen und USB-Kabel anschließen

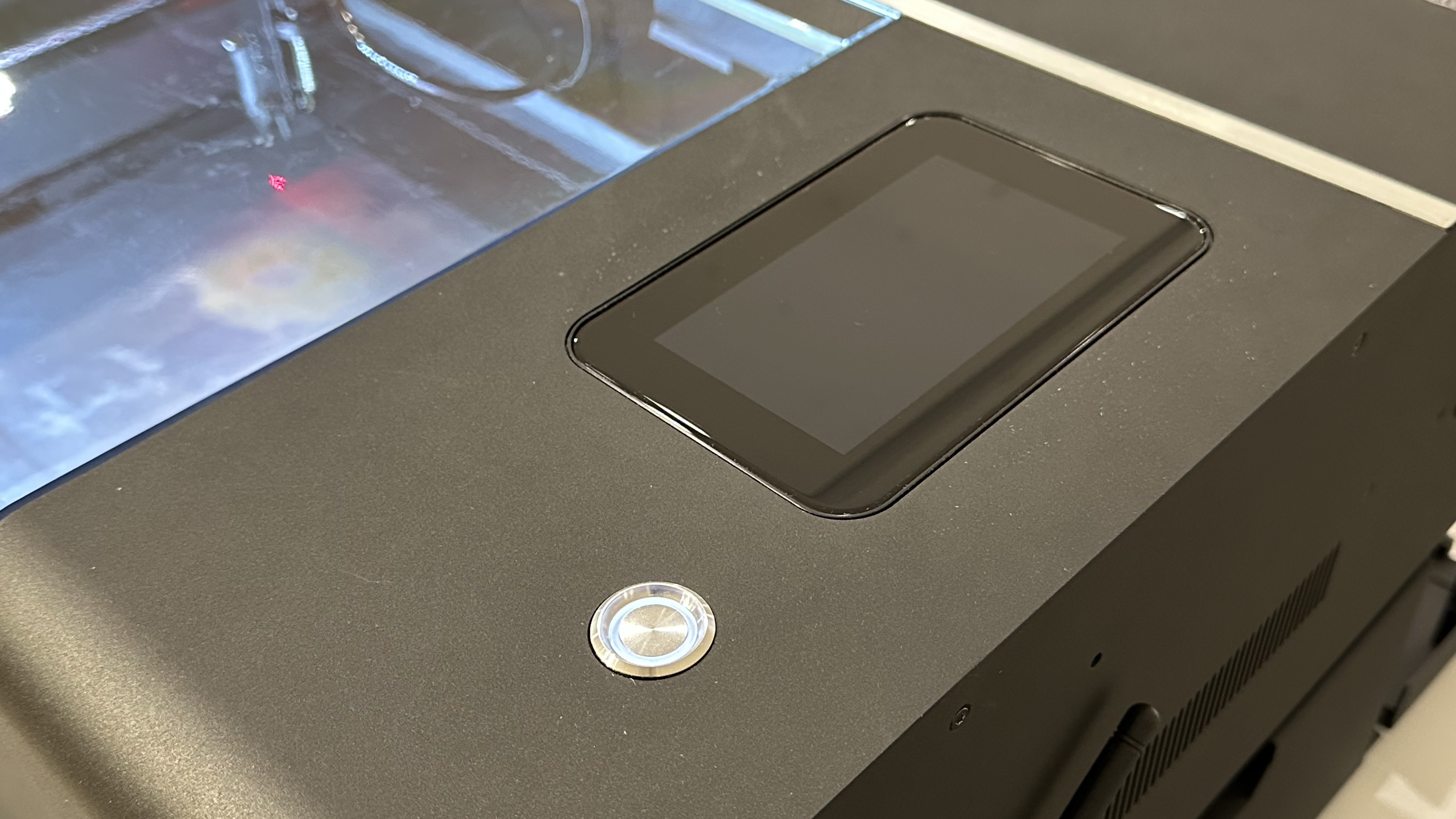

Schalten Sie die Maschine aus und entfernen Sie die Frontabdeckung.

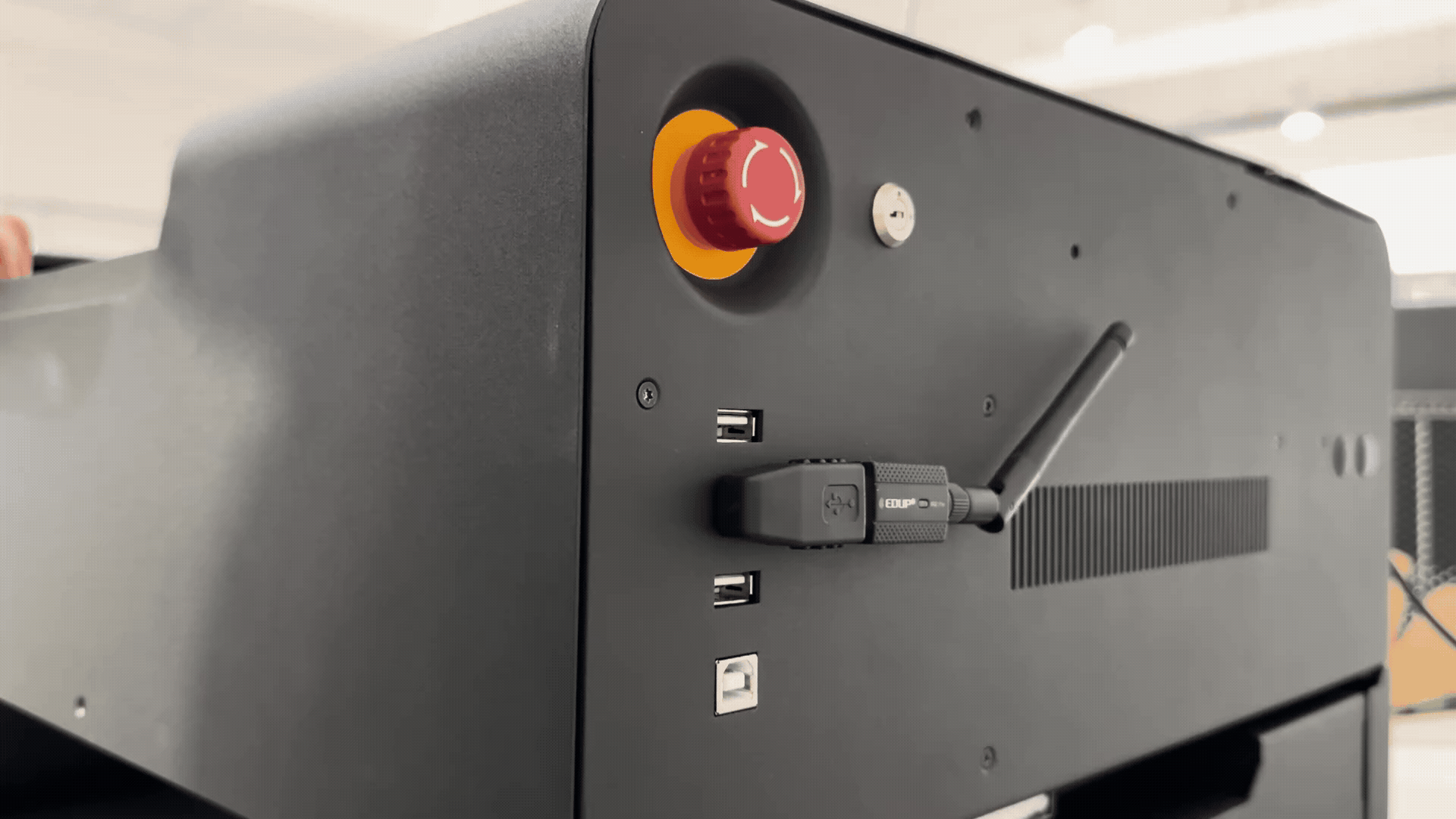

Verbinden Sie das USB-Kabel mit der Maschine und dem Computer.

Schritt 4 - Maschine einschalten

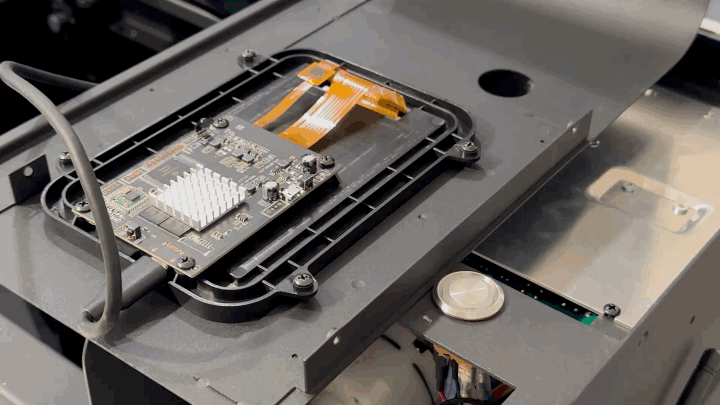

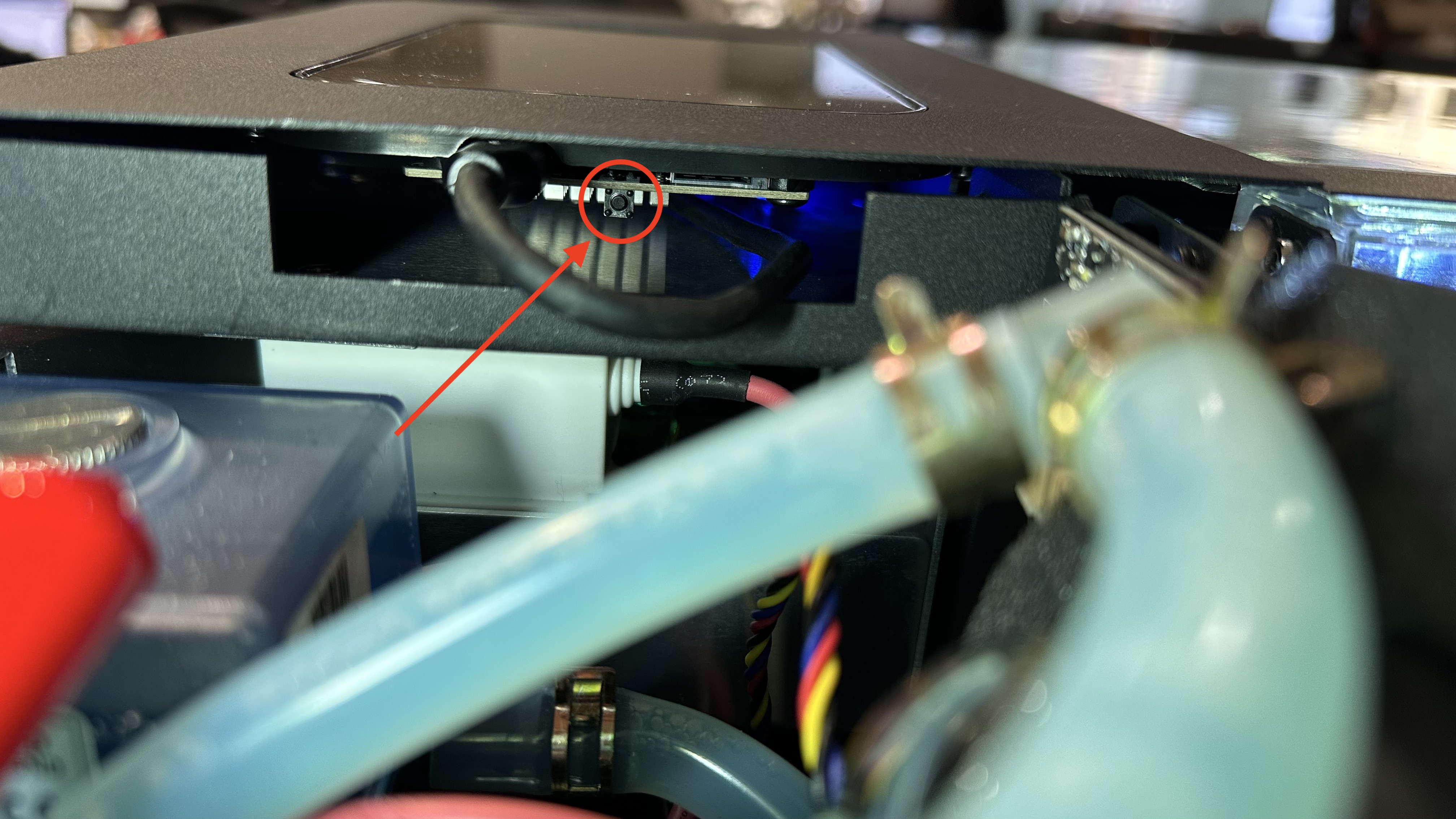

Suchen Sie die Taste auf der RK-Platine, die sich unter dem Bildschirm befindet.

Sobald die Taste gefunden wurde, halten Sie sie gedrückt und schalten Sie dann die Maschine ein.
⚠︎ Bitte lassen Sie die Taste nicht los, bevor die Maschine vom Computer erkannt wird.

Schritt 5 - Verbindung bestätigen

⚠︎ Bitte lassen Sie die Taste nicht los, bevor die Maschine erkannt wird.

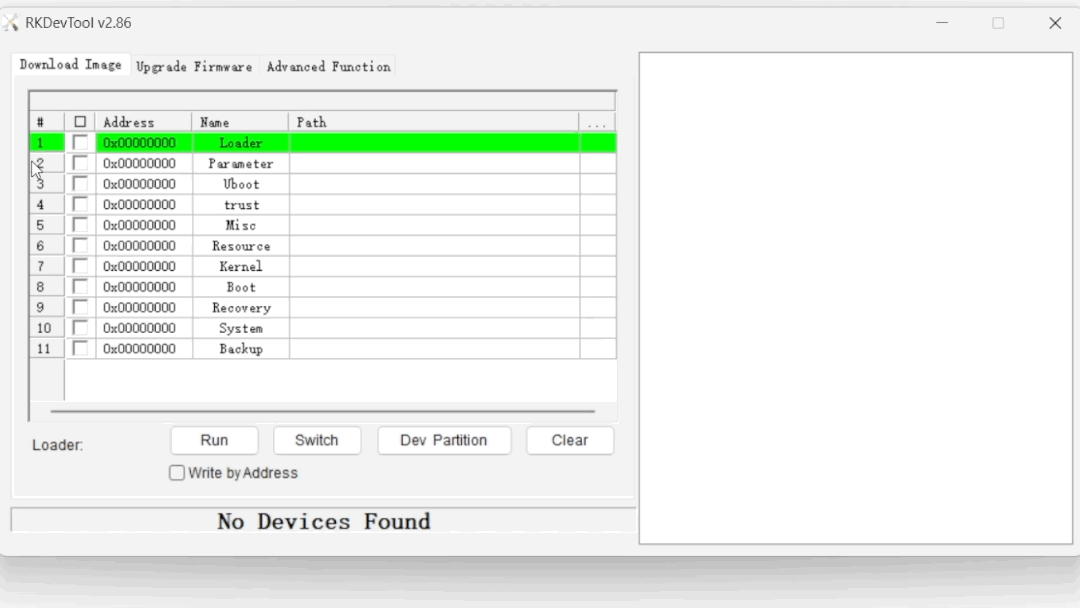

Überprüfen Sie die Software. Der Text am unteren Rund sollte sich von "No Devices Found" zu
"Found One LOADER Device" ändern.
Dies zeigt an, dass die Maschine in den "Burning Mode" gewechselt ist und die Taste losgelassen werden kann.

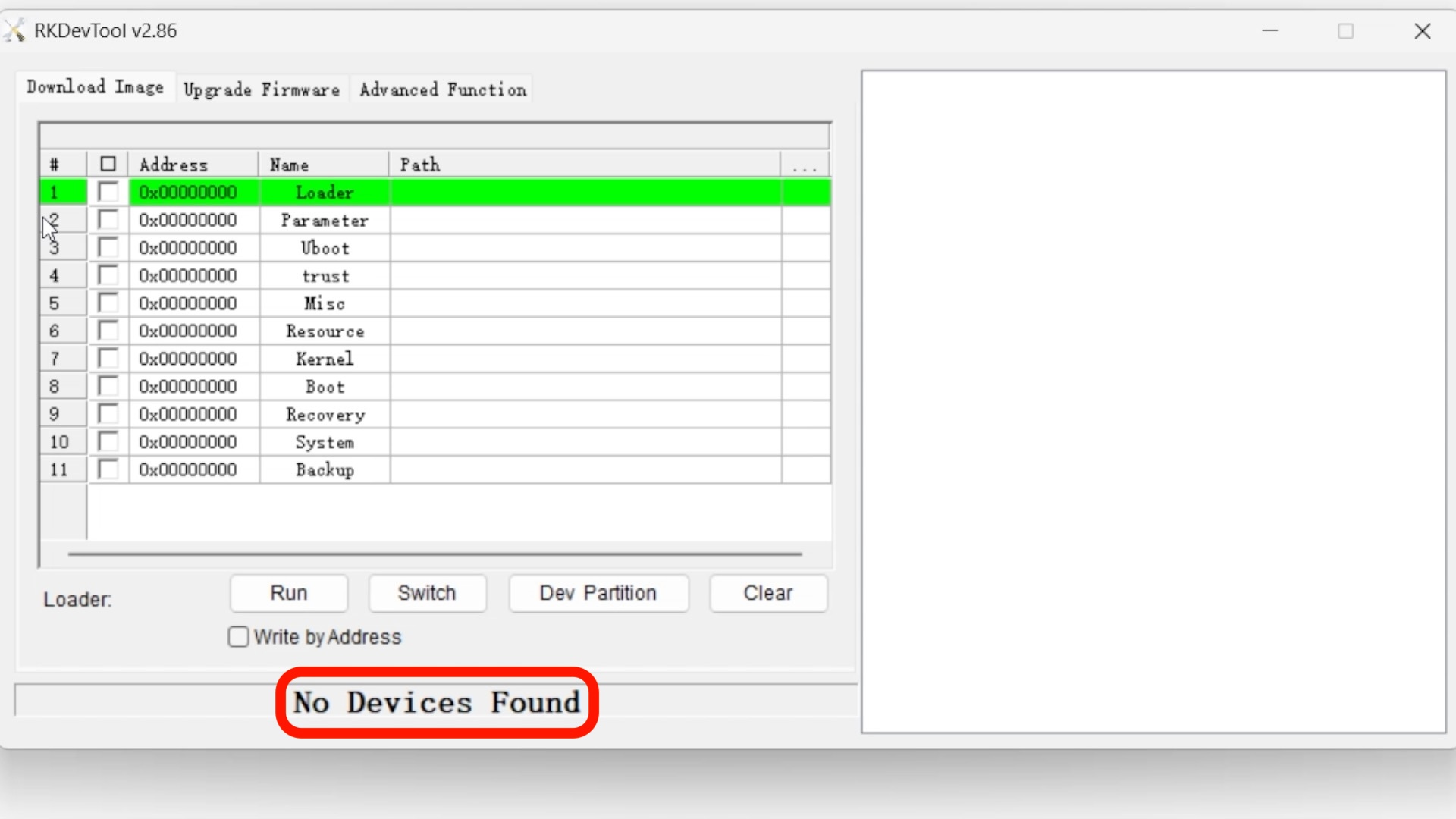

Wenn am unteren Rund weiterhin "No Devices Found" angezeigt wird, bedeutet dies, dass die Software das RK-Board nicht erkennt. In diesem Fall gibt es zwei Optionen zu berücksichtigen.

1. Starten Sie Ihren Computer einmal neu.
   Wiederholen Sie Schritt 4 und Schritt 5 bis das RK-Board erkannt wird.
   (Falls es nach mehreren Versuchen immer noch nicht funktioniert, versuchen Sie bitte die alternative Methode mit einem Micro-USB-Kabel.)


2. Starten Sie Ihren Computer einmal neu.
   Verwenden Sie ein Micro-USB-Kabel, um das RK-Board anzuschließen. Bitte beachten Sie das Video unten.
   (Stellen Sie sicher, dass das Kabel Daten übertragen kann; undernfalls funktioniert es nicht.)

Schritt 6 - Reflash starten

• beamo II Systemdatei

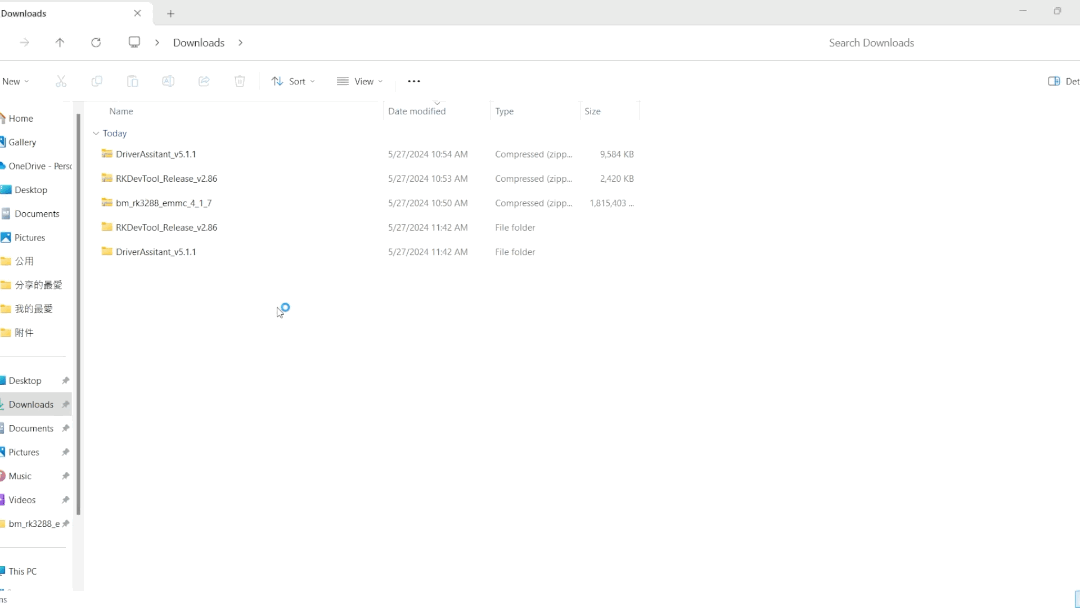

Entpacken Sie die heruntergeladene Systemdatei.

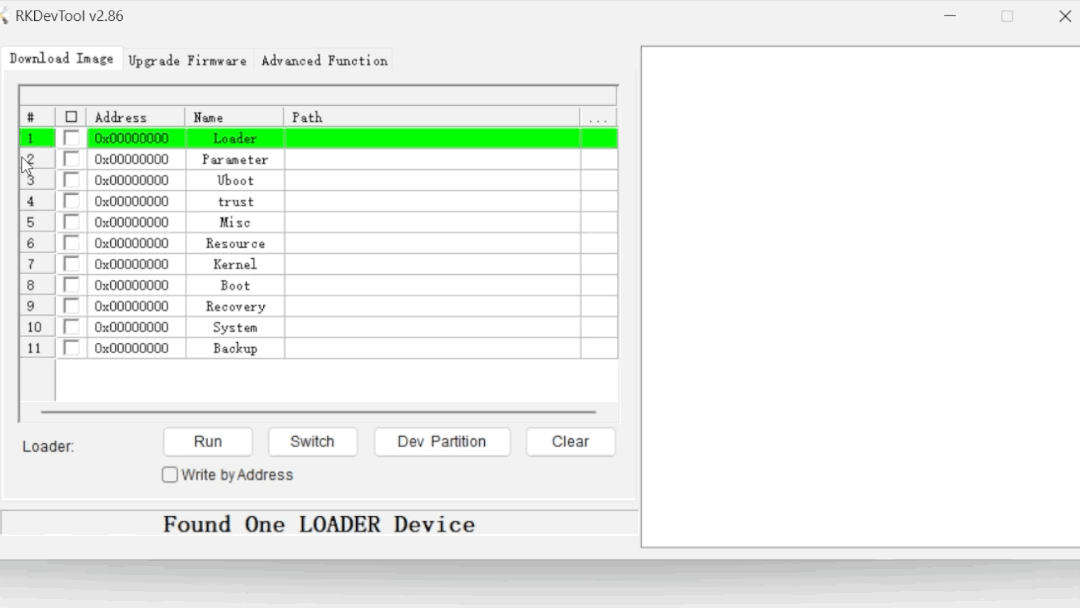

Wählen Sie die Firmware aus und starten Sie den Vorgang.

Schritt 7 - Reflash-Status überprüfen

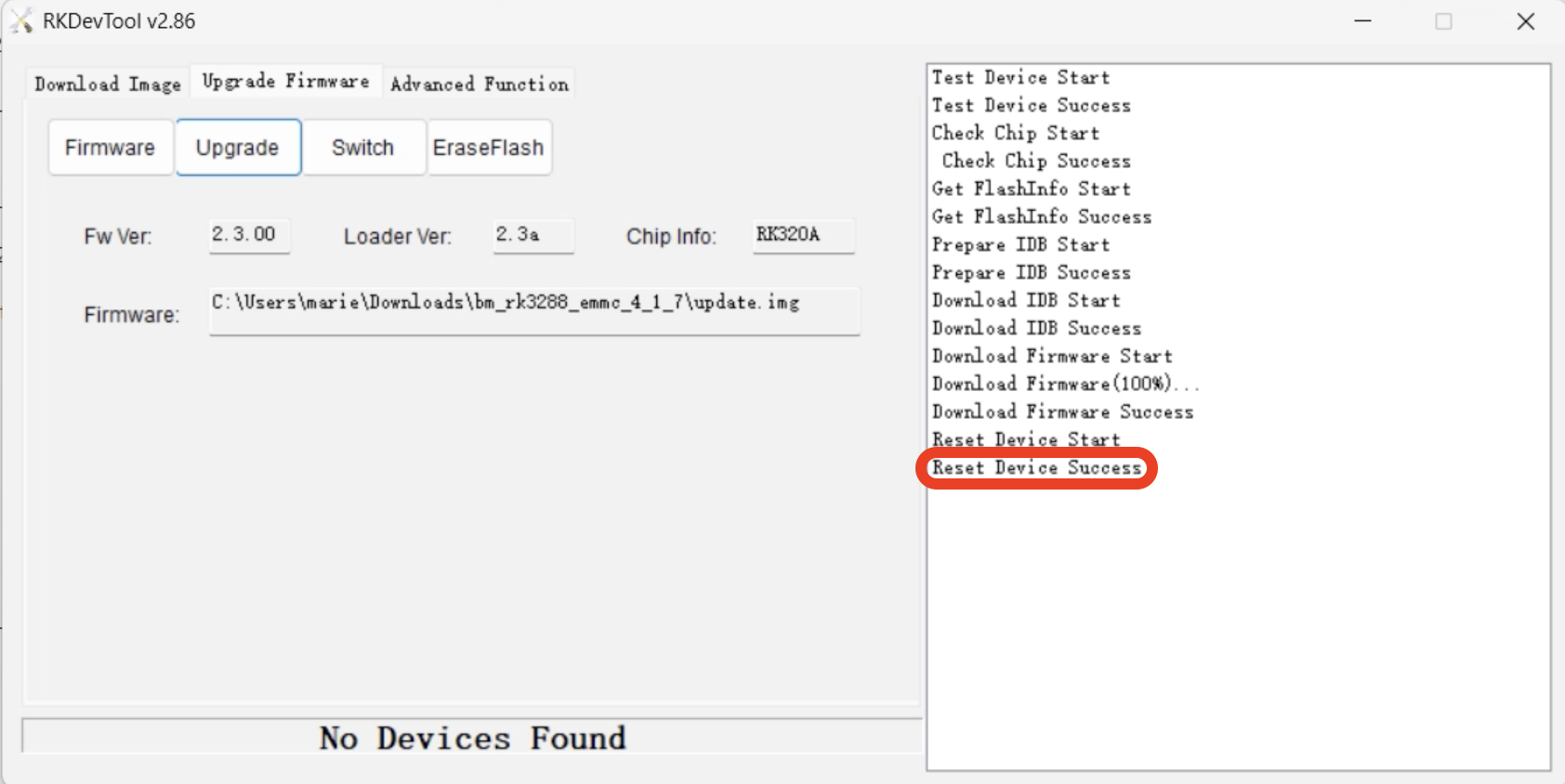

Wenn auf der rechten Seite im Status "reset device success" angezeigt wird, war das Reflashing erfolgreich.
Wenn auf der rechten Seite im Status nicht "reset device success" angezeigt wird, ist das Reflashing möglicherweise fehlgeschlagen.
Bitte kontaktieren Sie den Kundenservice und fügen Sie einen Screenshot der Software bei.

Schritt 8 - Neu-Flashen erfolgreich abgeschlossen

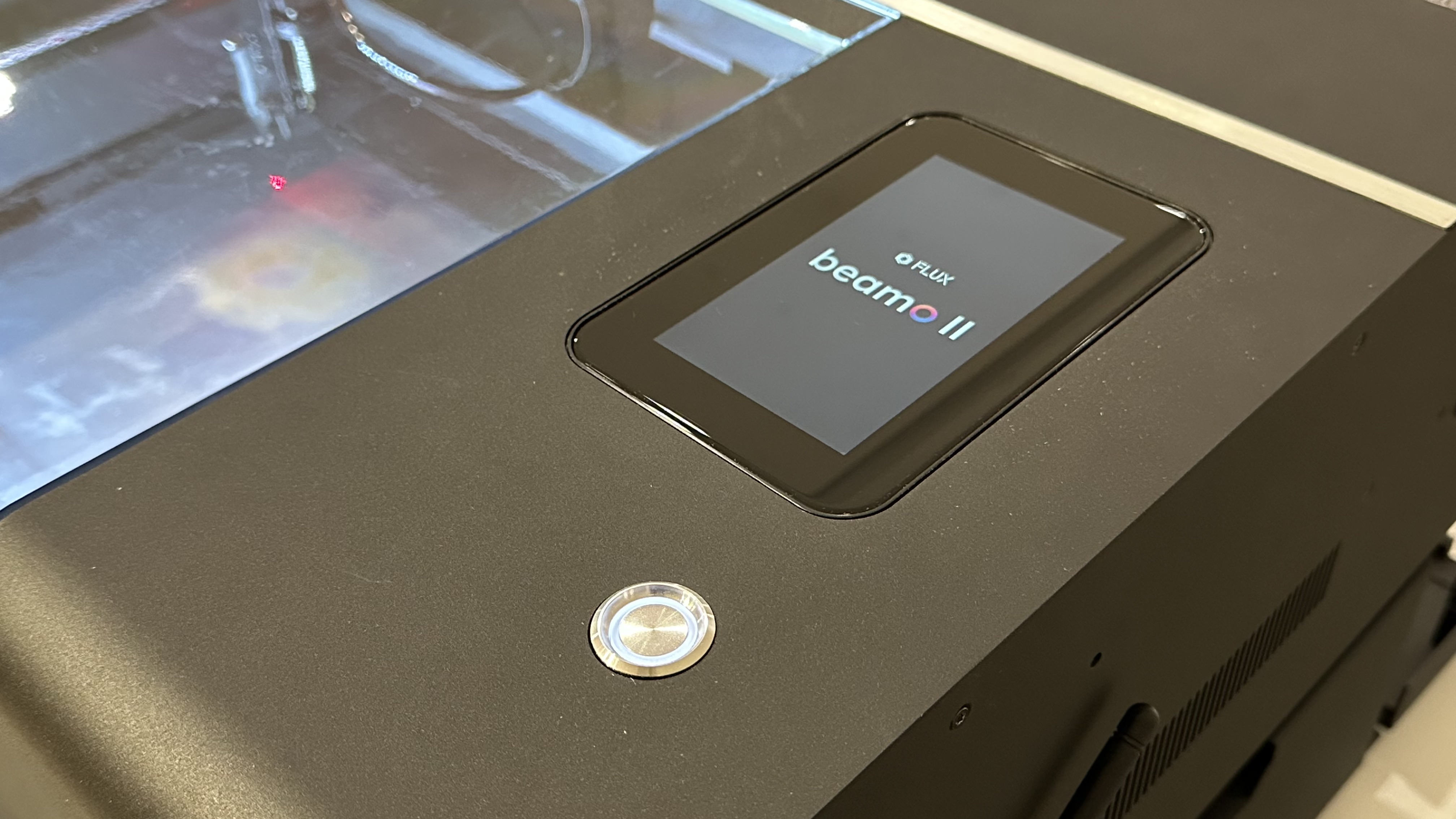

Sobald der Vorgang abgeschlossen ist, startet die Maschine neu. Das Licht und der Bildschirm schalten sich zunächst aus.

Nach einigen Minuten schalten sich das Licht und der Bildschirm wieder ein.
Der Bildschirm zeigt etwa 3 bis 5 Minuten lang "Initialisierung" an, bevor die Hauptseite erscheint.

Schritt 9 - Vordere Metallabdeckung wieder anbringen

Schritt 10 - Mainboard zurücksetzen & Werkseinstellungen wiederherstellen & Firmware aktualisieren

Nach dem Aufrufen der Hauptseite ist der Neu-Flash-Vorgang abgeschlossen.
Bitte folgen Sie der nachstehenden Anleitung, um die Maschine zurückzusetzen, eine WLAN-Verbindung herzustellen und die Firmware auf die neueste Version zu aktualisieren.

• "Maschine" → "Hardware-Einstellungen" → "Mainboard zurücksetzen"
• Werkseinstellungen wiederherstellen
• Verbindungseinstellungen
• Firmware-Update

Schritt 11 - Daten hochladen

Starten Sie Beam Studio Version 2.5.11 oder höher und wählen Sie "Maschine→Maschinenname→Kamerakalibrierungsdaten→Daten hochladen→Wählen Sie die in Schritt 1."

Schritt 12 - Kamera kalibrieren

Bitte Kalibrieren Sie die Kamera erneut, um eine korrekte Vorschau zu erhalten.
