5-11 Keine Laserstrahlausgabe / Der Laser feuert nicht / Kein Laserimpuls

FLUX Support Team
  • Aktualisiert

Beschreibung

Die Ursache für einen fehlenden Laserausgang kann vielfältig sein. Mögliche Gründe sind eine gealterte Laserröhre, ein defektes Lasernetzteil (Laser PSU) oder ein Systemfehler etc.

Bitte befolgen Sie die nachfolgenden Schritte zur Fehlerbehebung.

Mögliche Ursachen

  1. Systemfehler (Firmware erneut aktualisieren)
  2. Der optische Pfad (OPA) ist nicht korrekt ausgerichtet.
  3. Leistung und Geschwindigkeit sind in der Software falsch eingestellt.
  4. Die Laserröhre ist gealtert.
  5. Das Lasernetzteil (Laser PSU) ist defekt.
  6. Der Türsensor ist defekt. (Weniger wahrscheinlich)
  7. Der Sensor der Rückabdeckung ist defekt. (Weniger wahrscheinlich)
  8. Die hintere Arbeits-LED ist defekt. (Weniger wahrscheinlich)

Werkzeuge

  1. T8-Torx-Schraubendreher
  2. Doppelseitiges Klebeband
  3. Stift oder Bleistift (Optional - abhängig vom Testergebnis)
  4. Gummihandschuhe (Optional - abhängig vom Testergebnis)

Schritt 1

Bitte sehen Sie sich das folgende Video an und prüfen Sie, ob die Symptome mit denen Ihrer Maschine übereinstimmen.
(Wenn kein Laserausgang erfolgt, während die Maschine läuft und ein lautes Knackgeräusch erzeugt,
deutet dies darauf hin, dass die Röhre defekt ist.)


Bestimmen Sie Ihr Ergebnis und die nächste Maßnahme:

  • Ja, meine Maschine zeigt ähnliche Symptome oder Geräusche >> Beenden Sie die Nutzung der Maschine und Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Die Laserröhre ist defekt und muss ausgetauscht werden.
  • Nein, meine Maschine macht kein Knackgeräusch >> Schritt 1.1

Schritt 1.1

Bitte prüfen Sie, ob Ihre Anwendung einer der folgenden Beschreibungen entspricht.

  • Keine Laserausgabe bei niedrigen Leistungsstufen von etwa 10% oder darunter.
  • Die Laserausgabe ist bei niedrigen Leistungsstufen zu stark. (Das Gravierergebnis ist zu dunkel oder wird zum Schneiden, usw.)


Bestimmen Sie Ihr Ergebnis und die nächste Maßnahme:

  • Ja, meine Maschine zeigt ein ähnliches Verhalten wie in einer der obigen Beschreibungen >> Schritt 1.2
  • Nein, meine Maschine zeigt keines der genannten Verhaltensweisen >> Schritt 2

Schritt 1.2

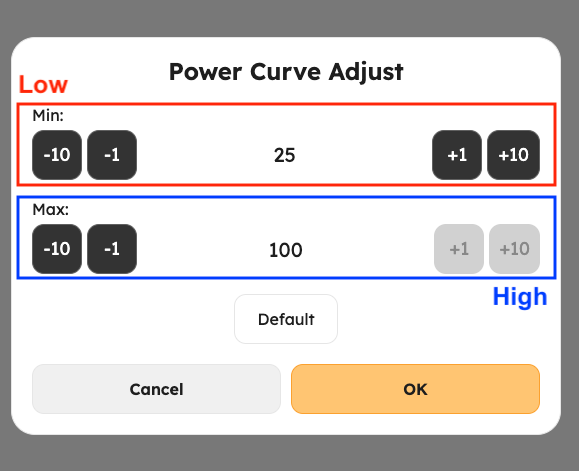

  • Bitte beachten Sie den folgenden Link, um die Leistungskurve anzupassen.
    [Leistungskurvenanpassung (beamo II)]


  • Bitte versuchen Sie es nach der Anpassung erneut, um zu sehen, ob Ihr Problem behoben wurde.

Bestimmen Sie Ihr Ergebnis und die nächste Maßnahme:

  • Ja, das Problem wurde behoben.
  • Nein, das Problem besteht weiterhin >> Schritt 2

Schritt 2

  • Öffnen Sie die Beispieldatei der Fokussonde.
    Verdoppeln Sie Ihre Leistungseinstellungen, starten Sie den Auftrag und prüfen Sie, ob der Laser einen Strahl ausgibt.
    (Wenn Ihre Leistung beispielsweise ursprünglich 20% betrug, erhöhen Sie sie auf 40% und starten Sie den Auftrag.)
  • Führen Sie den Auftrag aus und prüfen Sie, ob der Laser einen Strahl ausgibt.



Bestimmen Sie Ihr Ergebnis und die nächste Maßnahme:

  • Ja, der Laser gibt einen Strahl aus >> Ihre Maschine funktioniert noch.
    • Empfehlung: Erhöhen Sie die Leistung und verringern Sie die Geschwindigkeit bei jedem Auftrag, bis die Röhre vollständig erschöpft ist
    • Mögliche Ursache:
      • Ihre Laserröhre hat leicht an Leistung verloren
  • Nein, der Laser gibt keinen Strahl aus >> Schritt 3

Schritt 3

  • Entfernen Sie die hintere Metallabdeckung, um den ersten Spiegel zu finden.

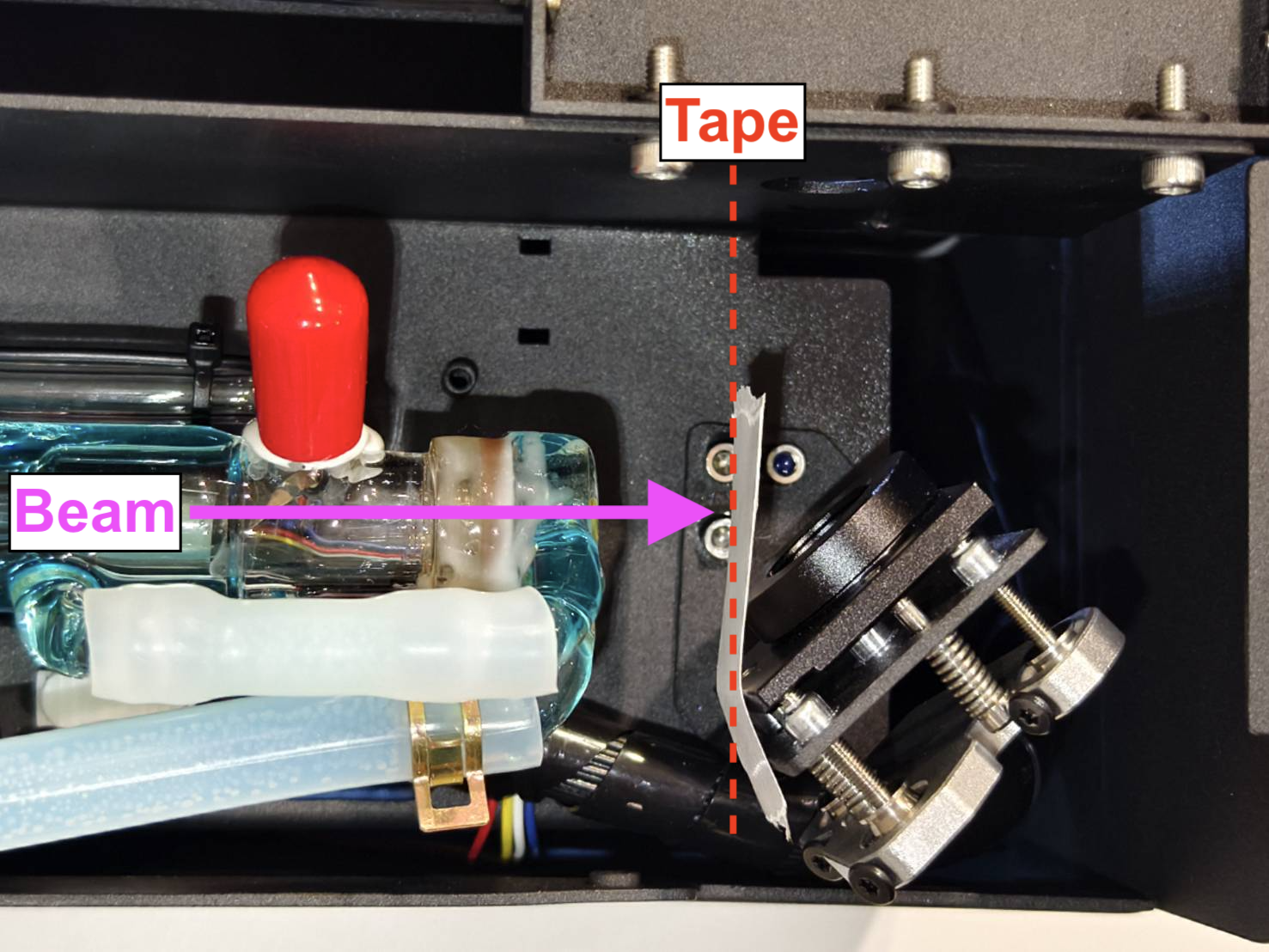

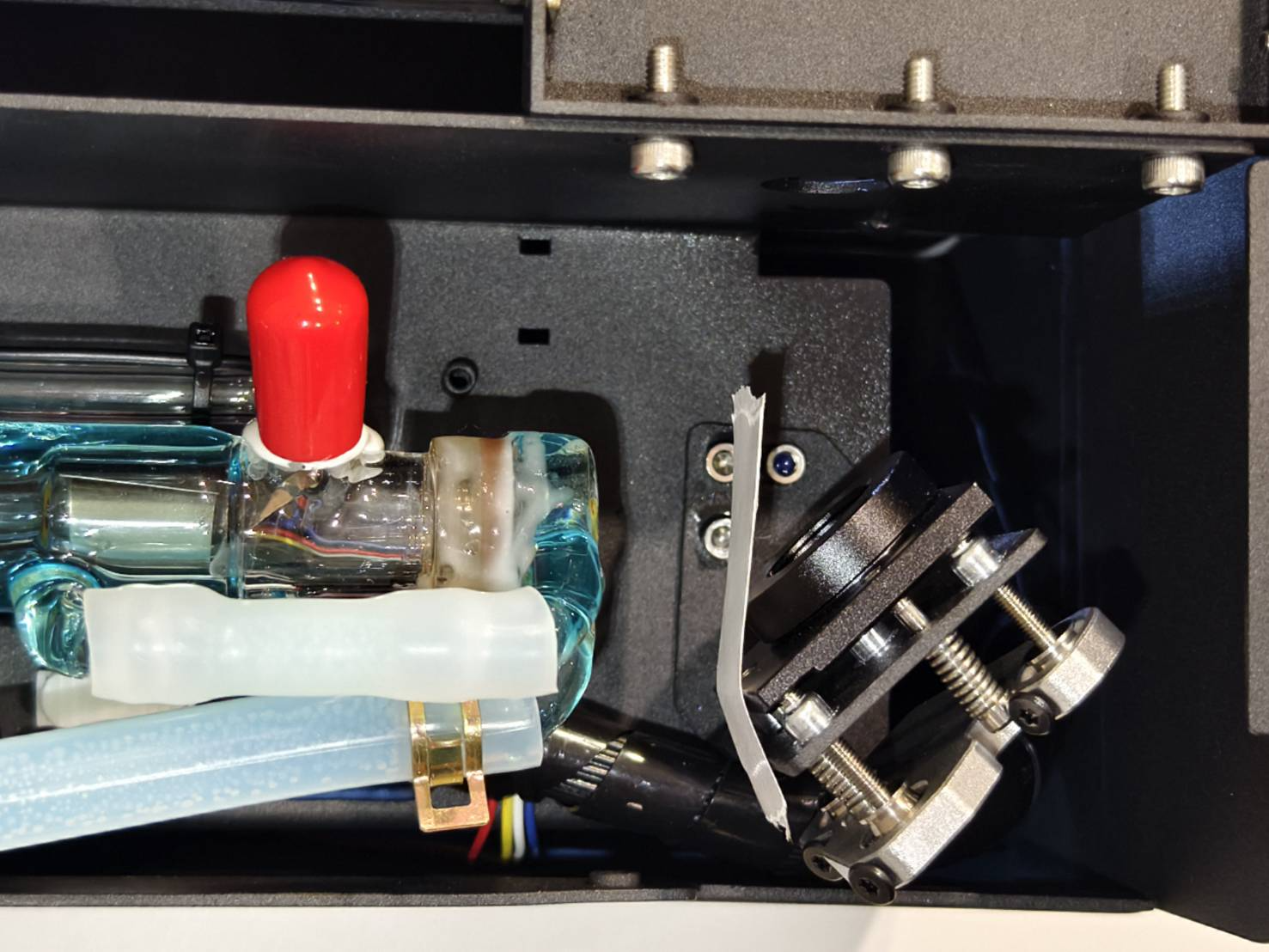

  • Platzieren Sie das Klebeband auf dem 1. Spiegel in einem 90-Grad-Winkel zum Strahl.

  • Setzen Sie die hintere Abdeckung wieder auf und geben Sie 5 Impulse ab.
    (Sie müssen die Schrauben nicht festziehen, solange Sie einen Impuls abgeben können.)

Beispiele für Klebeband-Ergebnisse

Gutes Beispiel - Rund und kräftig Schlechtes Beispiel - Schwach, hohl oder nicht rund
Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg

Bestimmen Sie Ihr Ergebnis und die nächste Maßnahme:

  • Ja, es gibt eine Brandmarkierung und das Ergebnis ist gut >> Laserausgang hat kein Problem >>
    Bitte OPA überprüfen
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Schritt 5

Schritt 3.1

Aktualisieren Sie die Firmware auf eine stabile Version. Bitte beachten Sie den folgenden Link.
4-7 Firmware-Update
 Screenshot 2024-05-03 at 2.48.08 PM.png

  • Führen Sie nach dem Update 5 Laserimpulse auf den ersten Spiegel aus, um zu prüfen, ob Markierungen vorhanden sind.

Bestimmen Sie Ihr Ergebnis und die nächste Maßnahme:

  • Ja, es gibt eine Brandmarkierung (egal ob gut oder schlecht.) >> Schritt 3.2
  • Keine Brandmarkierung vorhanden >> Schritt 4

Schritt 3.2

  • Setzen Sie die hintere Abdeckung wieder auf.
    (Sie können nur eine oder zwei Schrauben für die hintere Abdeckung festziehen, solange das Symbol der hinteren Abdeckung geschlossen ist.)
  • Führen Sie die Beispieldatei in Beam Studio aus und prüfen Sie, ob der Laser eine Ausgabe erzeugt.
    Step

Bestimmen Sie Ihr Ergebnis und die nächste Maßnahme:

  • Ja, der Laser erzeugt eine Ausgabe >> Problem gelöst.
    • Mögliche Ursache:
      • Systemfehler.
  • Nein, der Laser gibt keinen Strahl aus >> Schritt 2

Schritt 4

  • Schalten Sie die Maschine aus.
    Entfernen Sie die vordere Metallabdeckung. (T8 Torx-Schraube * 10 Stk.)

  • Trennen Sie das Lasersteuerungskabel. (Maschine ausgeschaltet.)
    (Bitte beachten Sie das Diagramm , wenn Ihre Maschine eine andere Konfiguration als auf den Fotos unten aufweist.)
  • Suchen Sie die Laser-Zwangsauslösetaste am Lasernetzteil.

  • Schließen Sie die hintere Abdeckung. Schalten Sie die Maschine ein und drücken Sie die Taste schnell 1 Mal für 0,5-1 Sekunde und prüfen Sie, ob das Klebeband auf dem ersten Spiegel Markierungen aufweist.


Bestimmen Sie Ihr Ergebnis und die nächste Maßnahme:

  • Ja, es hat eine Brandmarkierung und das Ergebnis ist gut >>  Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Das Lasersteuerungskabel ist defekt und muss ersetzt werden.
      • Die Hauptplatine ist defekt und muss ersetzt werden.
  • Ja, es hat eine Brandmarkierung, aber das Ergebnis sieht schwach oder nicht rund aus >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Die Laserröhre ist defekt und muss ersetzt werden.
  • Keine Brandmarkierung vorhanden >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Die Laserröhre ist defekt und muss ersetzt werden.
      • Das Lasernetzteil ist defekt und muss ersetzt werden.

Schritt 5

  • Erhöhen Sie die Leistungsrate auf 150% im Steuerungsmodus.

  • Erzeugen Sie 5 Impulse, um zu sehen, ob die Brandmarkierung stärker wird.
    (Bitte verwenden Sie ein neues 2-lagiges Klebeband, wenn das aktuelle eine Markierung aufweist.)
    (Bitte beachten Sie das Beispiele , um das Ergebnis des Klebebands zu bestimmen.)

Bestimmen Sie Ihr Ergebnis und die nächste Maßnahme:

  • Ja, der Laser gibt einen Strahl aus >> Ihre Maschine funktioniert noch.
    • Empfehlung: Erhöhen Sie die Leistung und verringern Sie die Geschwindigkeit bei jedem Auftrag, bis die Röhre vollständig erschöpft ist
    • Mögliche Ursache:
      • Ihre Laserröhre hat leicht an Leistung verloren
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Ihre Laserröhre ist vollständig erschöpft und muss ausgetauscht werden.

Kundensupport kontaktieren

Bitte folgen Sie den Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

*Die in diesem Artikel gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen dem Händler oder dem FLUX-Support zur Verfügung gestellt werden.
