4-16 Erweiterte Kamerakalibrierung

⚠︎ Bevor Sie beginnen, stellen Sie bitte sicher, dass Ihre Beam Studio- und beamo II-Firmware auf die neuesten Versionen aktualisiert sind.

Beschreibung

Dieser Artikel führt Sie durch das Verfahren der erweiterten Kamerakalibrierung.


Wann das Kameramodul kalibriert werden muss

• Nachdem das System neu geflasht wurde.
• Wenn das Kameramodul ausgetauscht oder neu positioniert wurde.
• Wenn die aufgenommene Kameravorschau verzerrt oder fehlerhaft ist.

Schritt 1 – Software- und Firmware-Versionen überprüfen

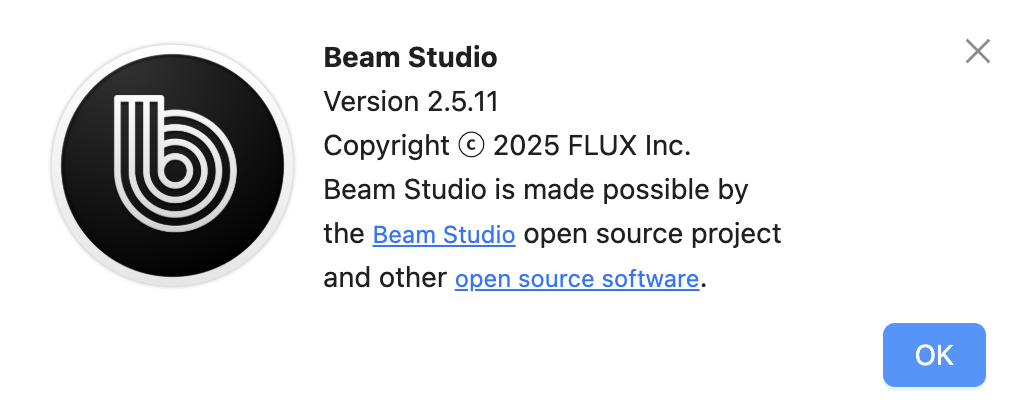

Erforderliche Beam Studio-Version: 2.5.11 oder höher

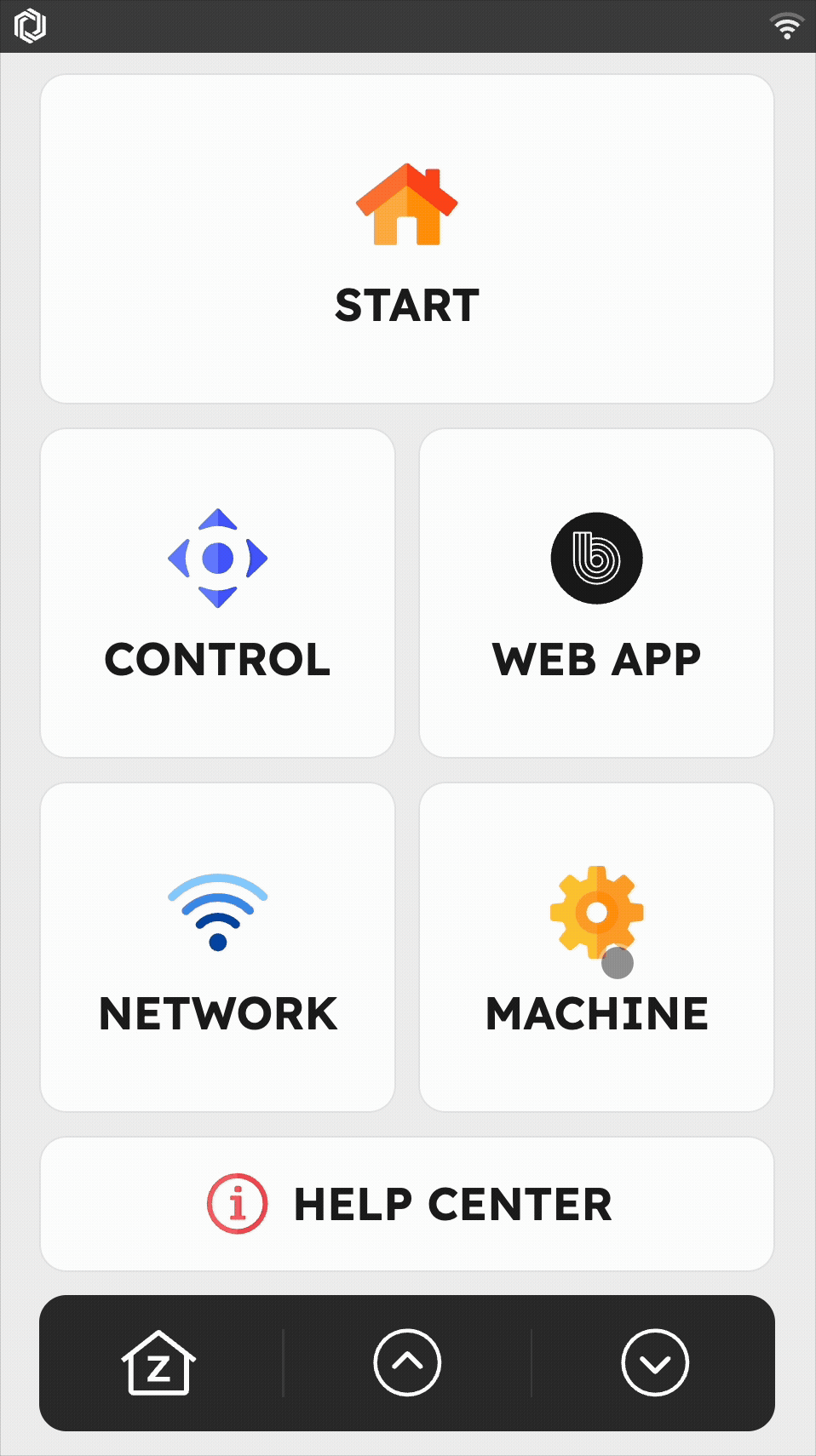

Erforderliche Firmware-Version: 6.1.6 oder höher

Schritt 2 – Erweiterte Kamerakalibrierung starten

Navigieren Sie in der oberen Symbolleiste zu:

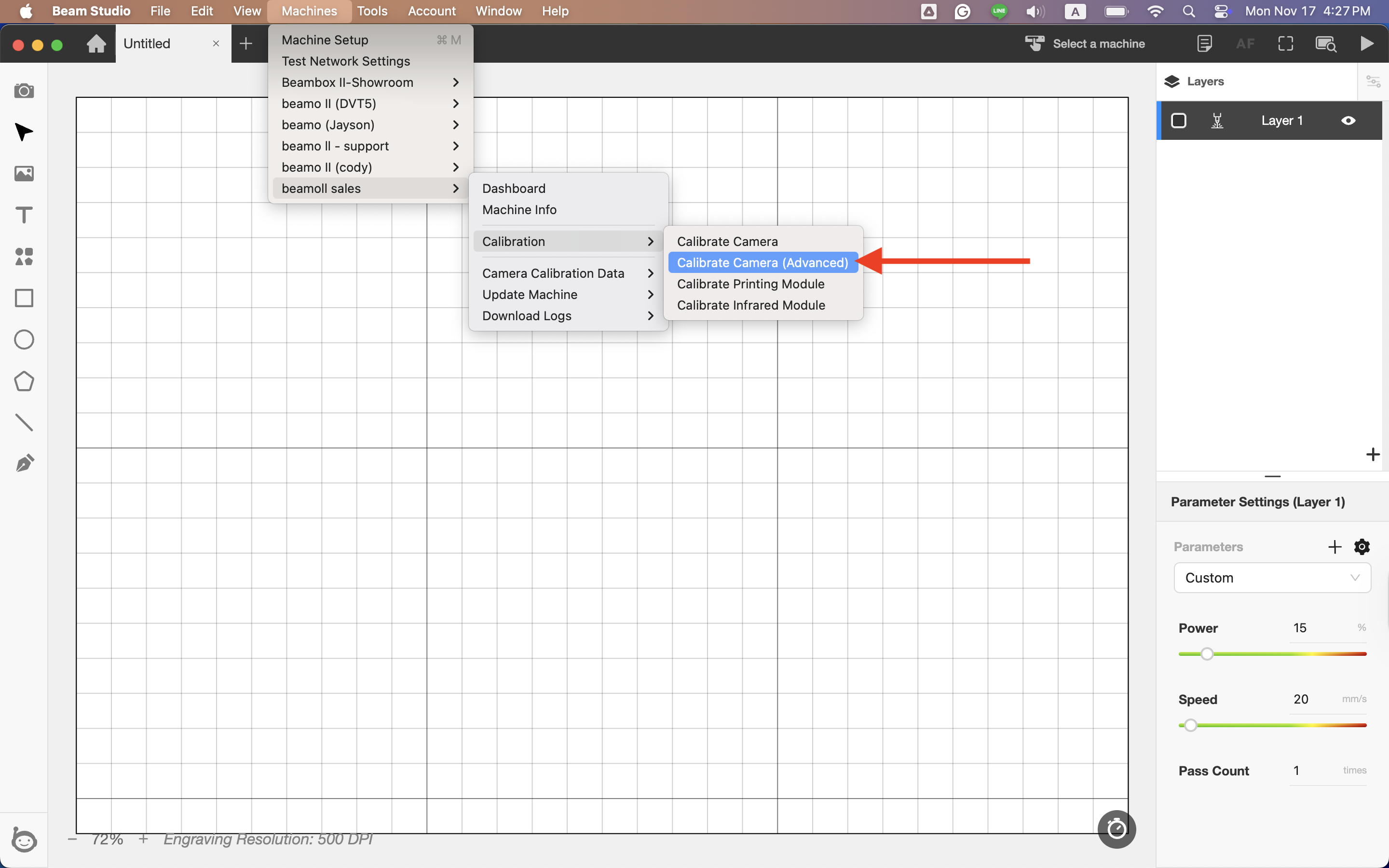

Maschine → [Ihr Maschinenname] → Kalibrierung → Kamerakalibrierung (Erweitert)

Schritt 3 – Schachbrettmuster vorbereiten

Benötigte Materialien:
Ein Blatt weißes A4-Papier

Drucken Sie das Kalibrierungsmuster:

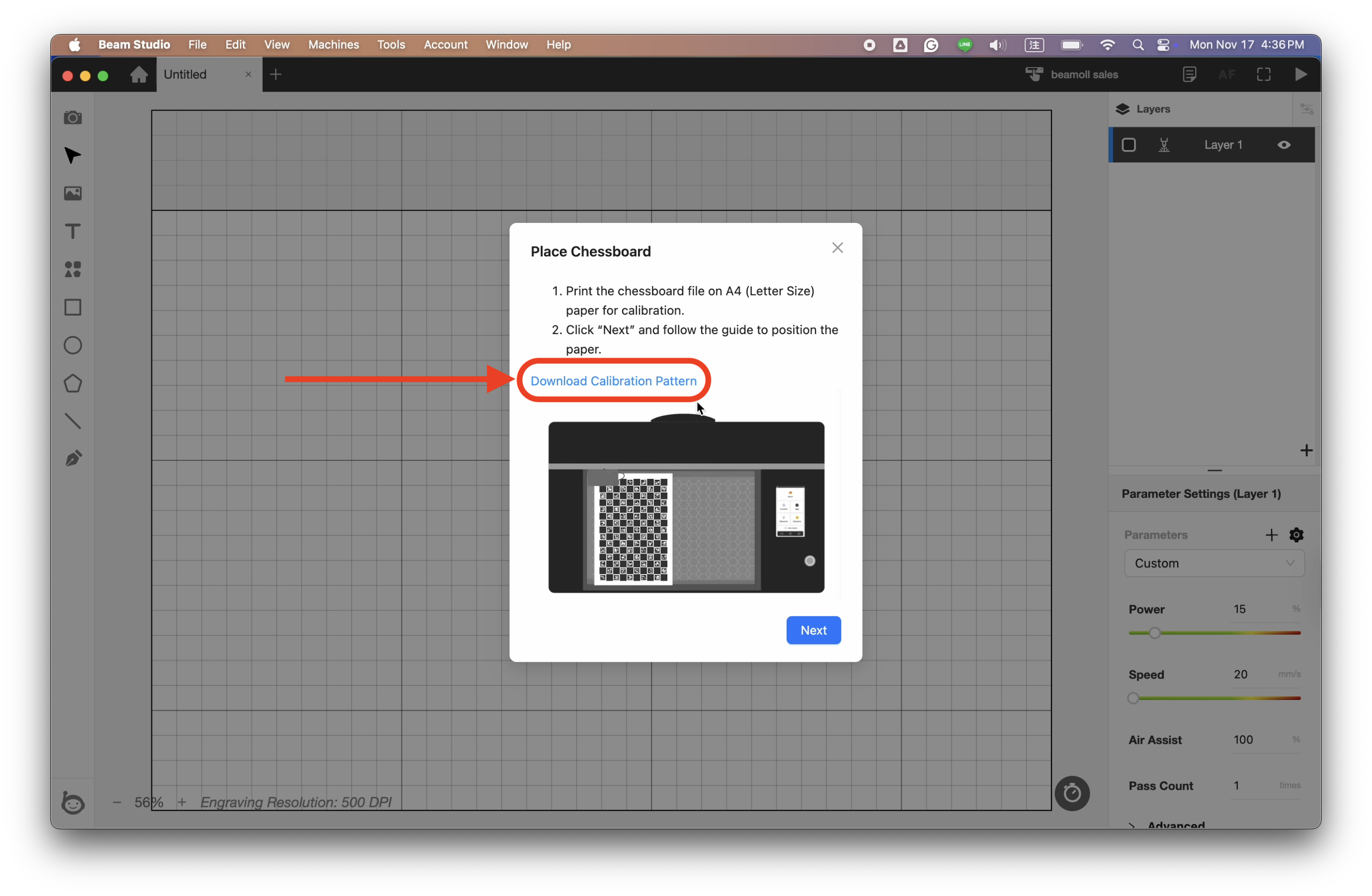

Laden Sie das Kalibrierungsmuster und drucken Sie es auf A4-Papier aus.

Schritt 4 – Schachbrettmuster positionieren

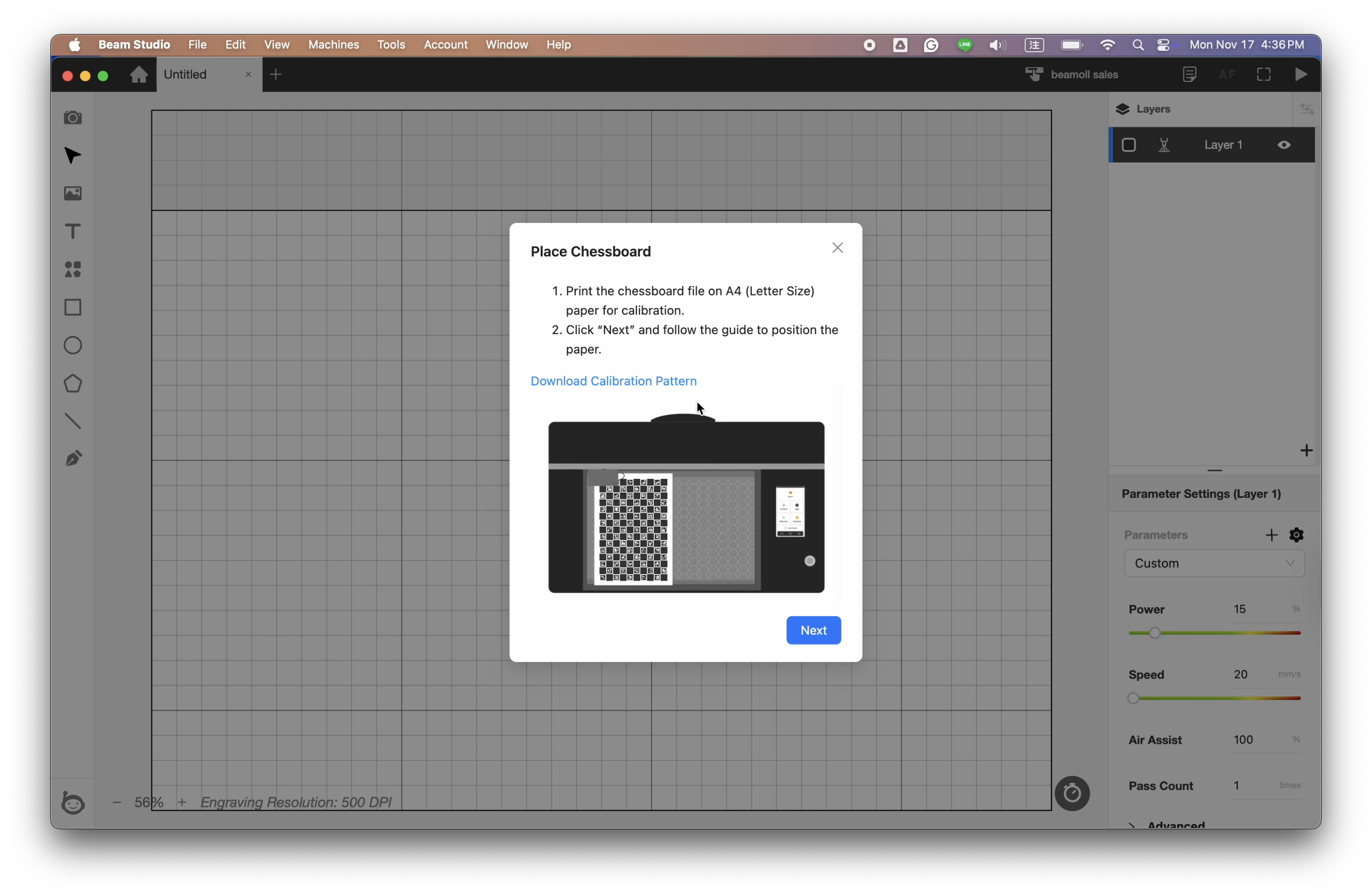

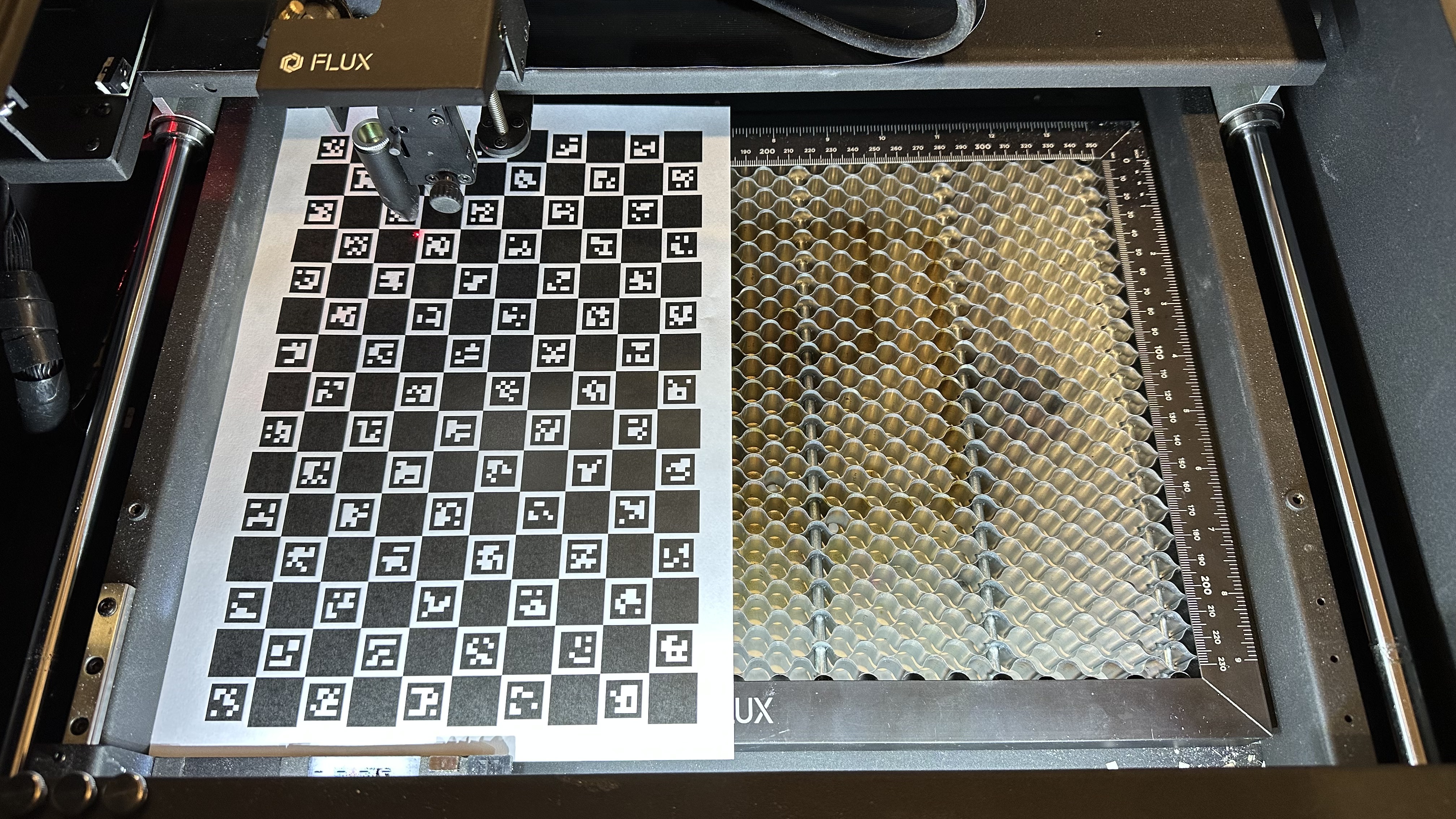

4-1 Platzieren Sie das ausgedruckte Schachbrettmuster vertikal auf der linken Seite des Arbeitsbereichs.

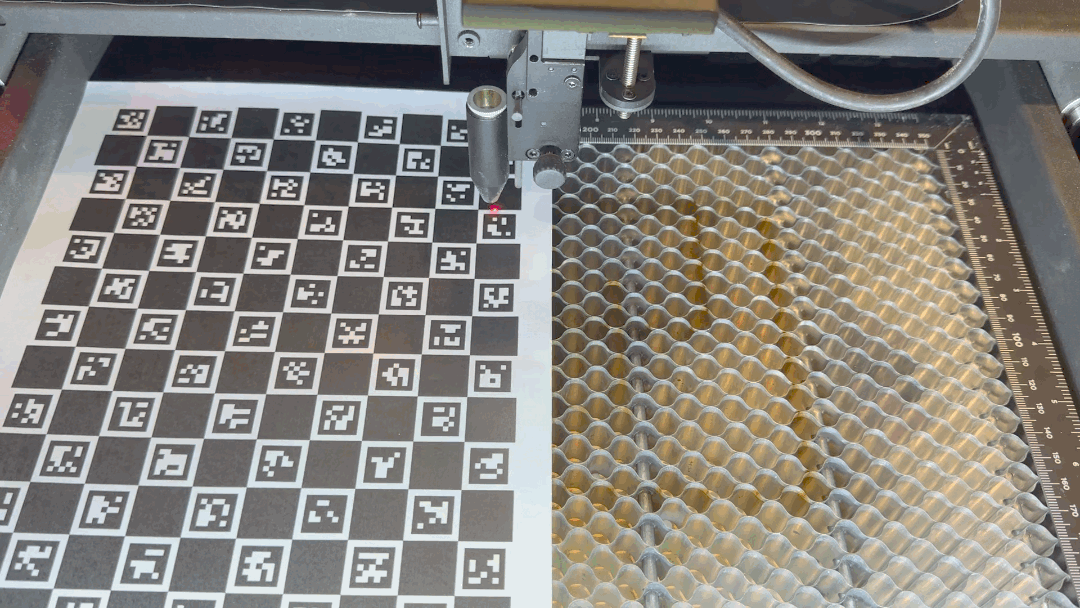

4-2 Bewegen Sie den Laserkopf über das Kalibrierungsmuster, senken Sie die Messsonde zur Fokussierung ab und klicken Sie auf "Weiter".

Schritt 5 – Kalibrierungsmuster erfassen (links)

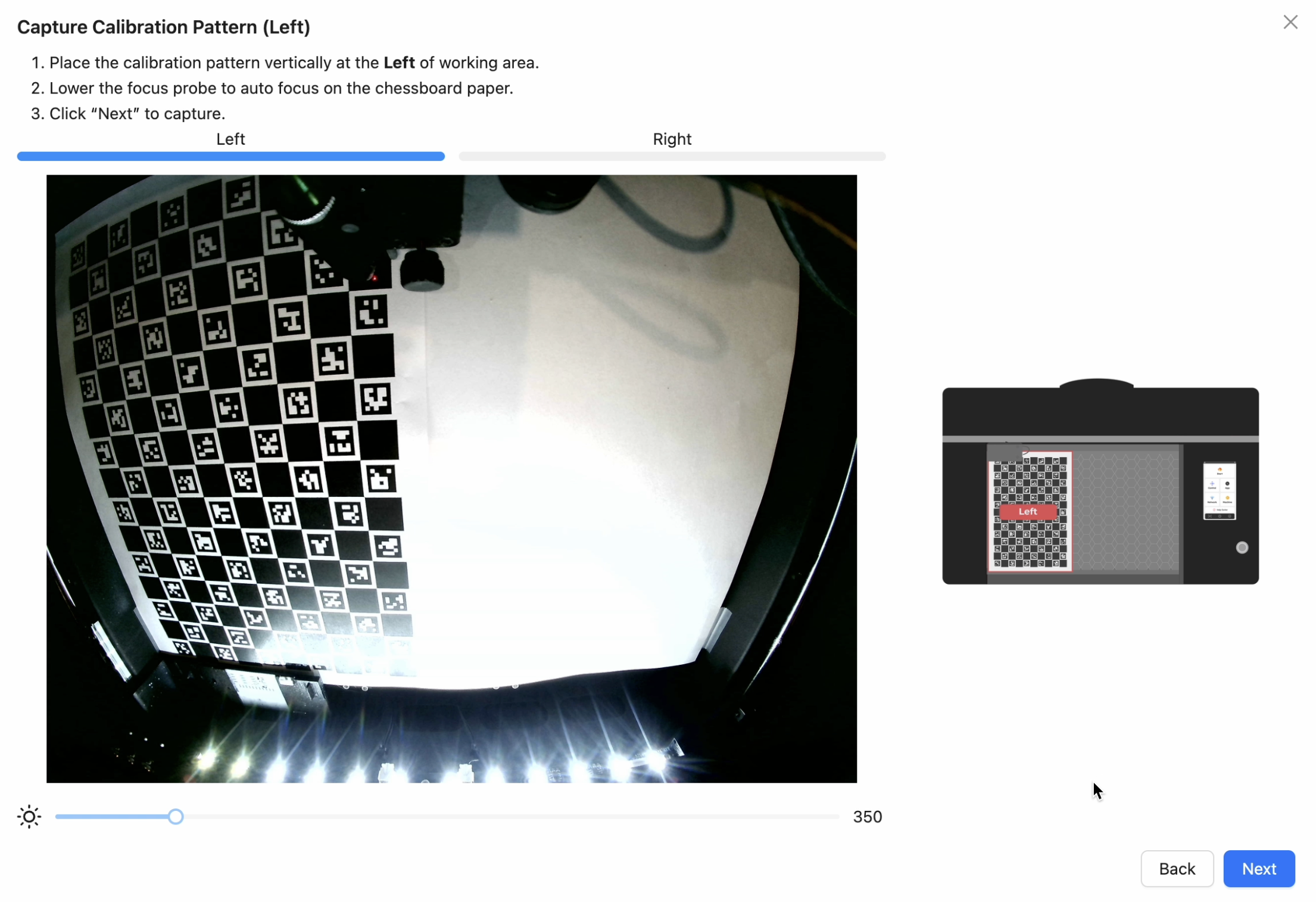

Stellen Sie sicher, dass das Muster in der Vorschau vollständig sichtbar ist, und klicken Sie dann auf "Weiter".

Schritt 6 – Kalibrierungsmuster erfassen (rechts)

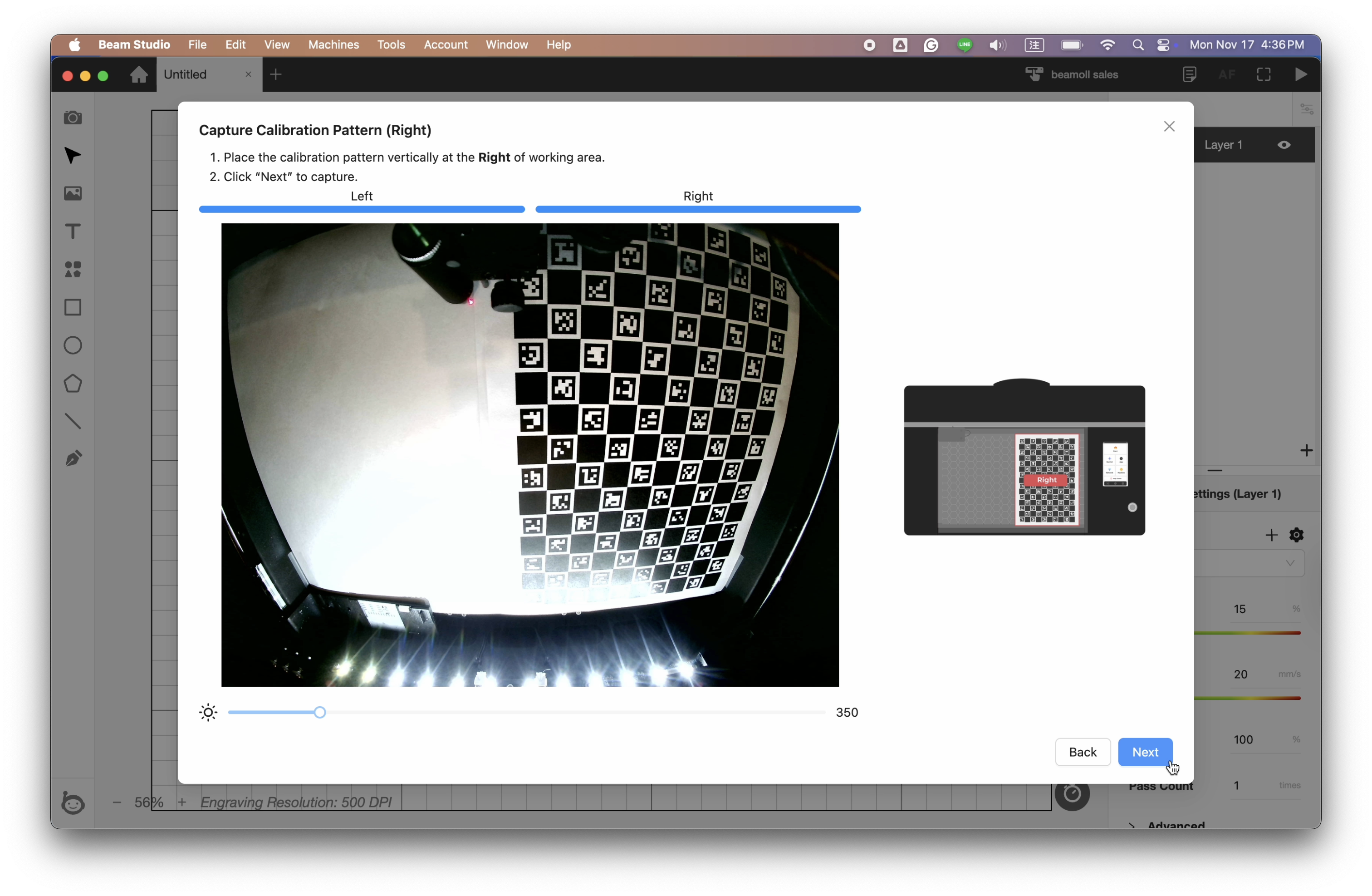

Platzieren Sie das Kalibrierungsmuster vertikal auf der rechten Seite des Arbeitsbereichs.

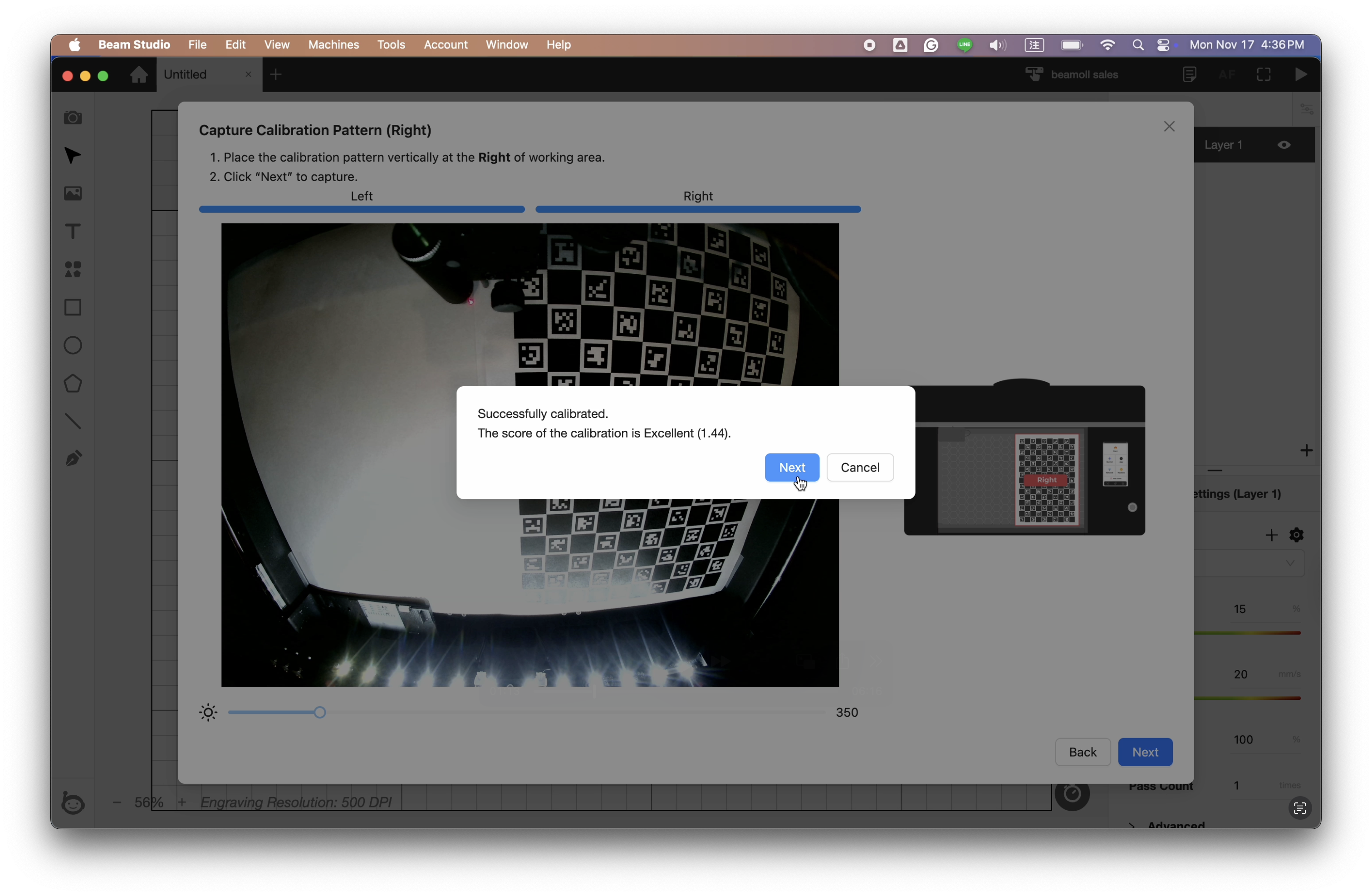

Wenn es in der Vorschau vollständig sichtbar ist, klicken Sie auf "Weiter".Sobald der Kalibrierungswert Ausgezeichnetanzeigt, fahren Sie fort, indem Sie auf "Weiter" klicken.
Falls ein abweichender Wert angezeigt wird, wiederholen Sie die Aufnahme, bis ein gültiges Ergebnis erzielt wird.

Schritt 7 – Kalibrierungsmarkierungen gravieren

7-1 Bereiten Sie zwei Blatt A4-Papier vor und kleben Sie diese zusammen, um eine Fläche von ca. 19–28 cm Höhe und 31–40 cm Breite zu erhalten, oder verwenden Sie eine hellfarb ige Holzplatte ähnlicher Größe.

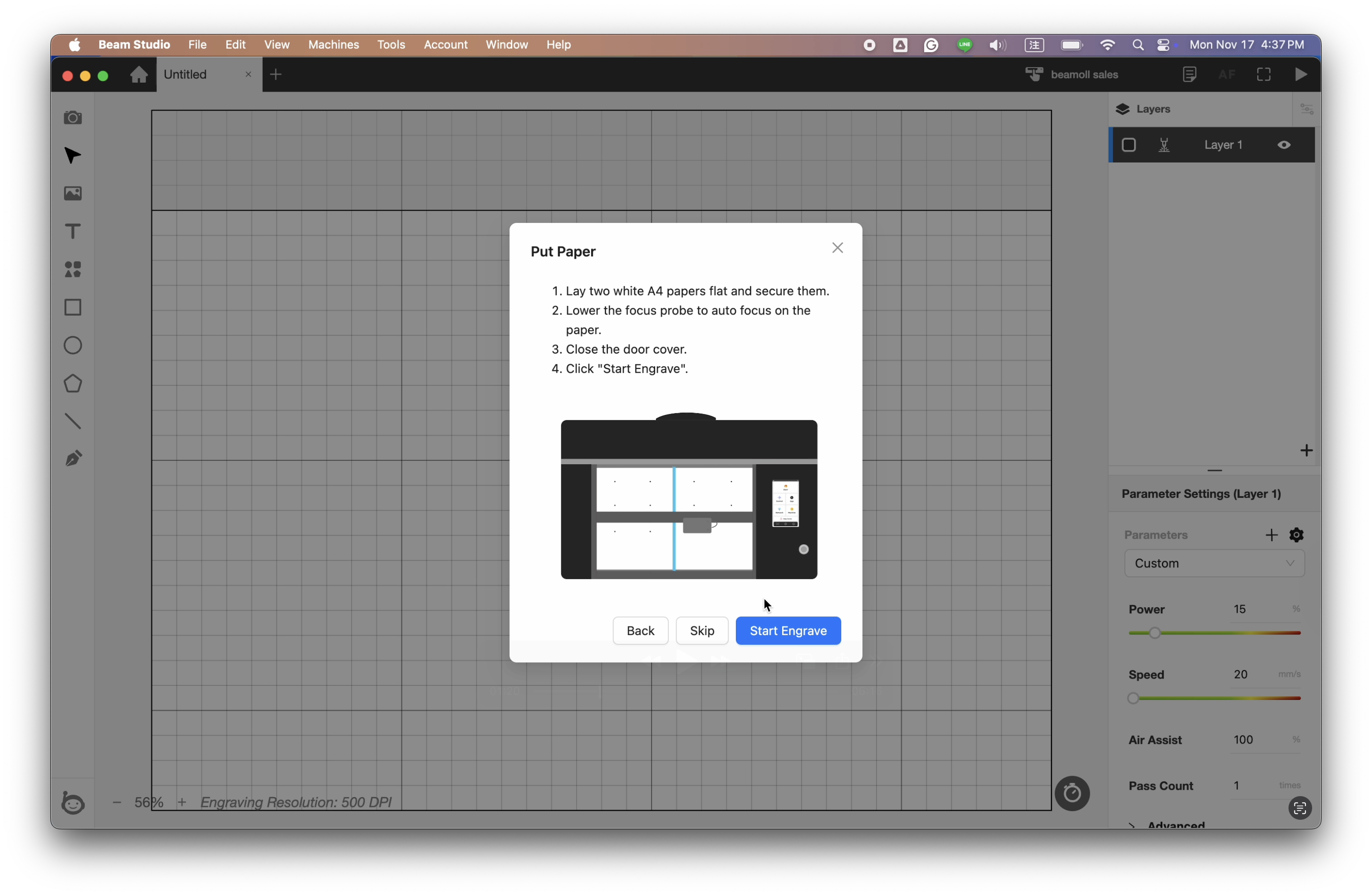

7-2 Legen Sie das vorbereitete Blatt in die Maschine und fixieren Sie alle vier Ecken mit Abdeckband.

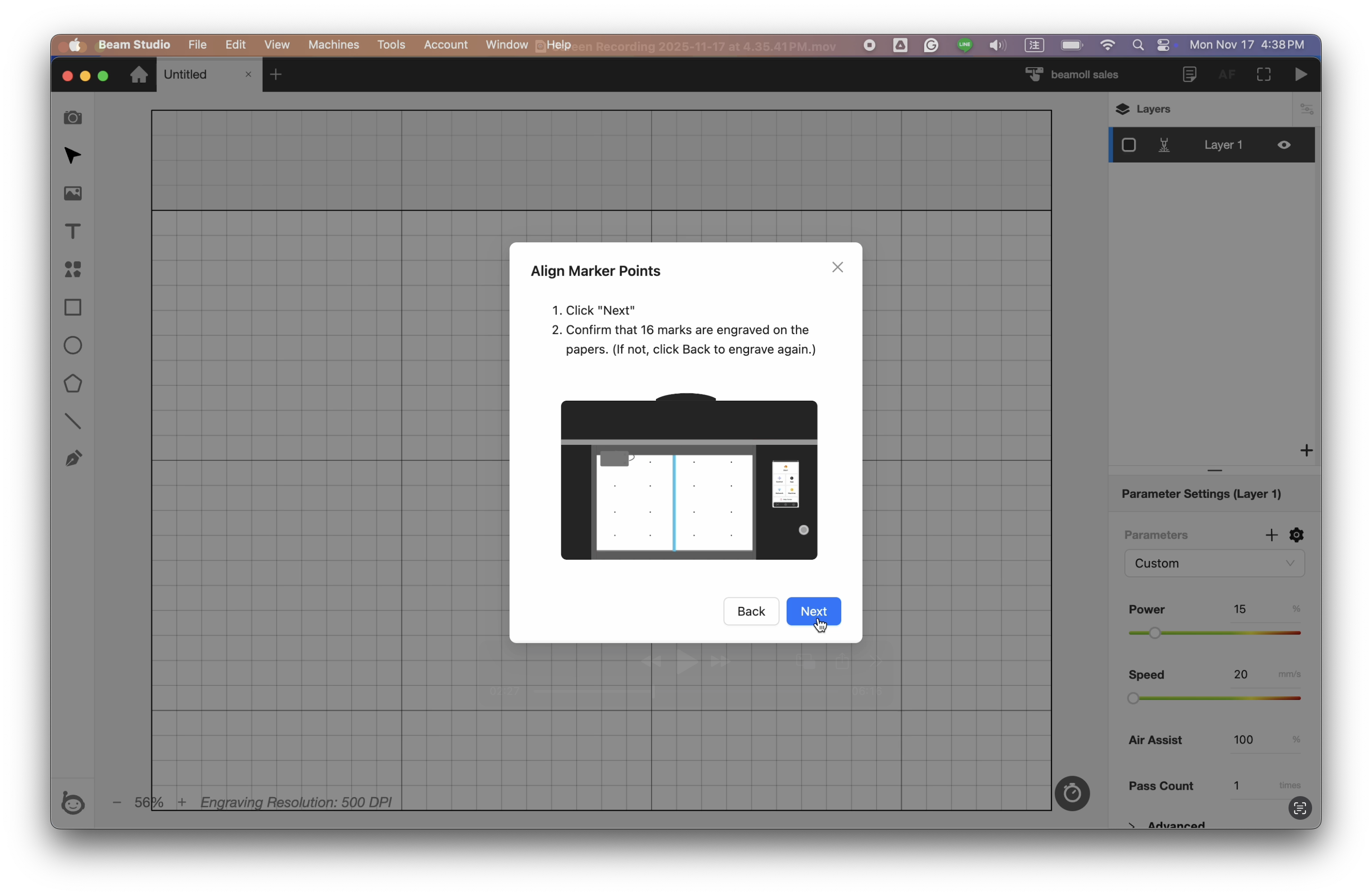

7-3 Klicken Sie, um mit dem Gravieren der Kalibrierungsmarkierungen zu beginnen.

7-4 Nachdem Sie bestätigt haben, dass alle 16 Punkte graviert wurden, klicken Sie auf "Weiter".

Schritt 8 – Markierungspunkte ausrichten

Vergrößern, verkleinern oder passen Sie die Belichtung nach Bedarf an, um die roten Markierungen sorgfältig auszurichten, sodass sie präzise mit den gravierten Punkten übereinstimmen.
