FLUX beamo II LSO-Schulung

Einführung

Der sichere Betrieb Ihres FLUX beamo II erfordert einen geschulten Laserschutzbeauftragten (LSB). FLUX hat in Zusammenarbeit mit Laserexperten diese FLUX beamo II LSB-Schulungsunterlagen entwickelt, um Sie bei der Erfüllung Ihrer LSB-Pflichten zu unterstützen und einen sicheren Betrieb Ihres FLUX beamo II zu gewährleisten.



Das erste Dokument, die FLUX beamo II LSB-Schulung, besteht aus drei Teilen:

• Der erste Abschnitt "Sicherer Betrieb des FLUX beamo II" beschreibt die Verfahren zur Gewährleistung eines sicheren Betriebs.
• Der zweite Abschnitt "Verantwortlichkeiten des Laserschutzbeauftragten" beschreibt Ihre Rolle als Laserschutzbeauftragter für Ihren FLUX beamo II.
• Der dritte Abschnitt "Über Laser und Lasersicherheit" enthält allgemeine Informationen über Laser und Lasersicherheit sowie die für Laser geltenden Vorschriften.

Das zweite Dokument "FLUX beamo II Lasersicherheitsprogramm" ist ein Lasersicherheitsprogramm-Dokument, das Sie als LSB für Ihren FLUX beamo II übernehmen können.

Das dritte Dokument "FLUX beamo II Laser-Standardarbeitsanweisung" ist ein SOP-Dokument, das Sie übernehmen können und das Teil des FLUX beamo II Lasersicherheitsprogramms ist.

Das vierte Dokument "Warnschild" ist ein Schild, das Sie als Konformitätsmaßnahme gemäß der SOP verwenden können, wenn Sie Ihren FLUX beamo II nicht unter Klasse-1-Bedingungen betreiben möchten.



FLUX beamo II Sicherer Betrieb:

Klasse-1-Bedingungen

Ihr FLUX beamo II ist ein Klasse-4-Laser. Bestimmte Sicherheitsvorkehrungen können jedoch "Klasse-1-Bedingungen" um den Laser herum schaffen. Klasse-1-Bedingungen bedeuten, dass während des normalen Betriebs keine schädlichen Strahlungspegel erzeugt werden können.

Das bedeutet, dass bei Verwendung der beamo II Erweiterungsbasis in der Nicht-Durchlass-Montage wie unten beschrieben zusätzliche Schutzmaßnahmen wie Schutzbrillen, Schilder und Warnleuchten nicht erforderlich sind.

Jedoch muss auch unter Klasse-1-Bedingungen jede Person, die den FLUX beamo II verwendet, das Benutzerhandbuch und alle Anweisungen in der FLUX App lesen und befolgen.



beamo II Erweiterungsbasis Nicht-Durchlass-Montage

Die beamo II Erweiterungsbasis Nicht-Durchlass-Montage wird für Ihren FLUX beamo II verfügbar sein.

Bei der Nicht-Durchlass-Montage werden die vordere und hintere Abdeckung der Basis installiert und dienen als Strahlblocker für die Durchlassöffnungen.

Wenn die Durchlassfunktion des FLUX beamo II nicht verwendet wird, können diese mit den vorderen und hinteren Abdeckungen geschlossen werden. Siehe die Fotos unten.

Wenn die beamo II Erweiterungsbasis in einer Nicht-Durchlauf-Konfiguration installiert ist und alle Anweisungen im Handbuch und in der FLUX-Software Beam Studio befolgt werden, liegen Klasse-1-Bedingungen vor, und es sind keine weiteren Lasersicherheitsvorkehrungen über die Einhaltung des Handbuchs und der FLUX-Software Beam Studio hinaus erforderlich.

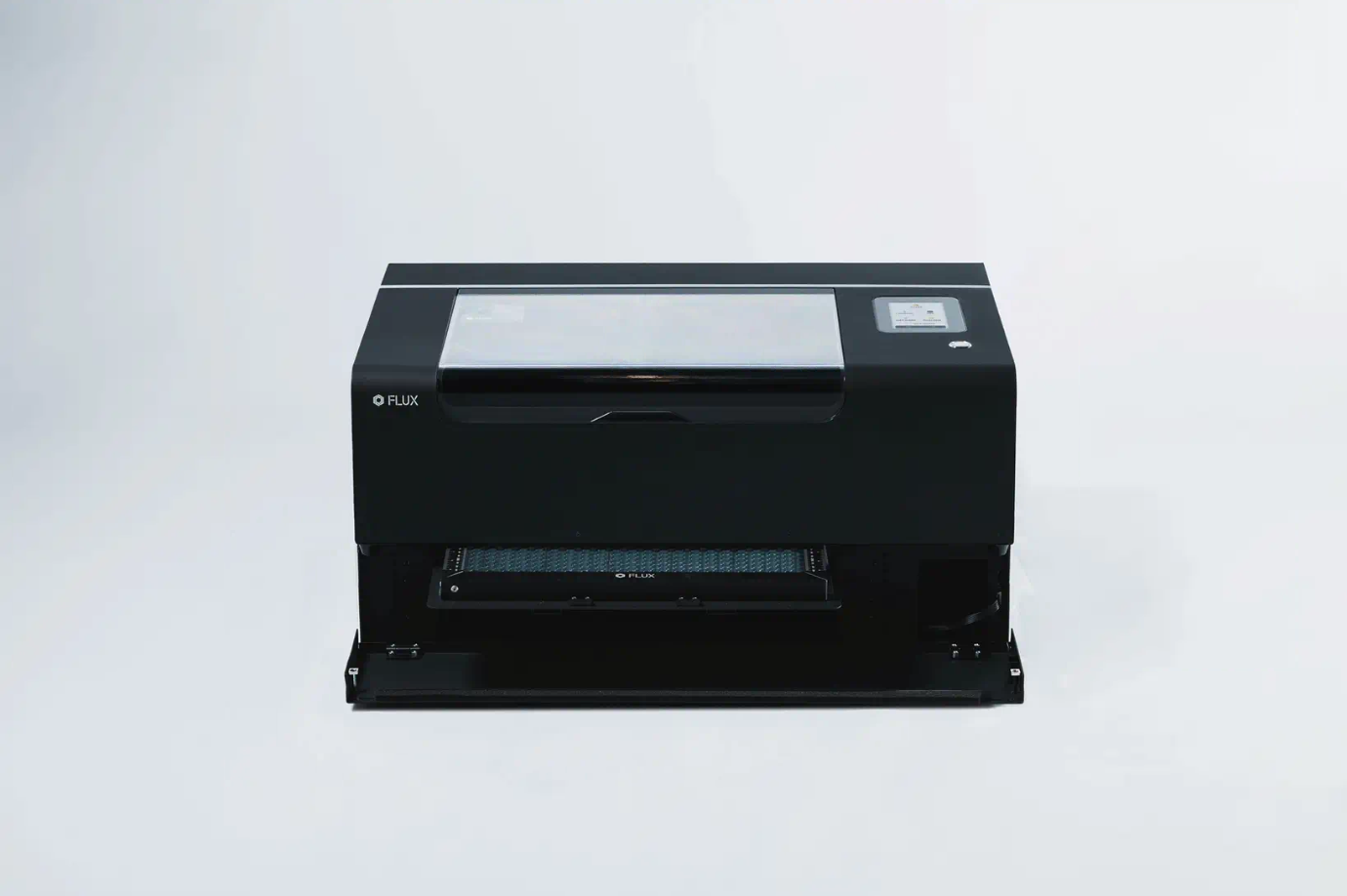

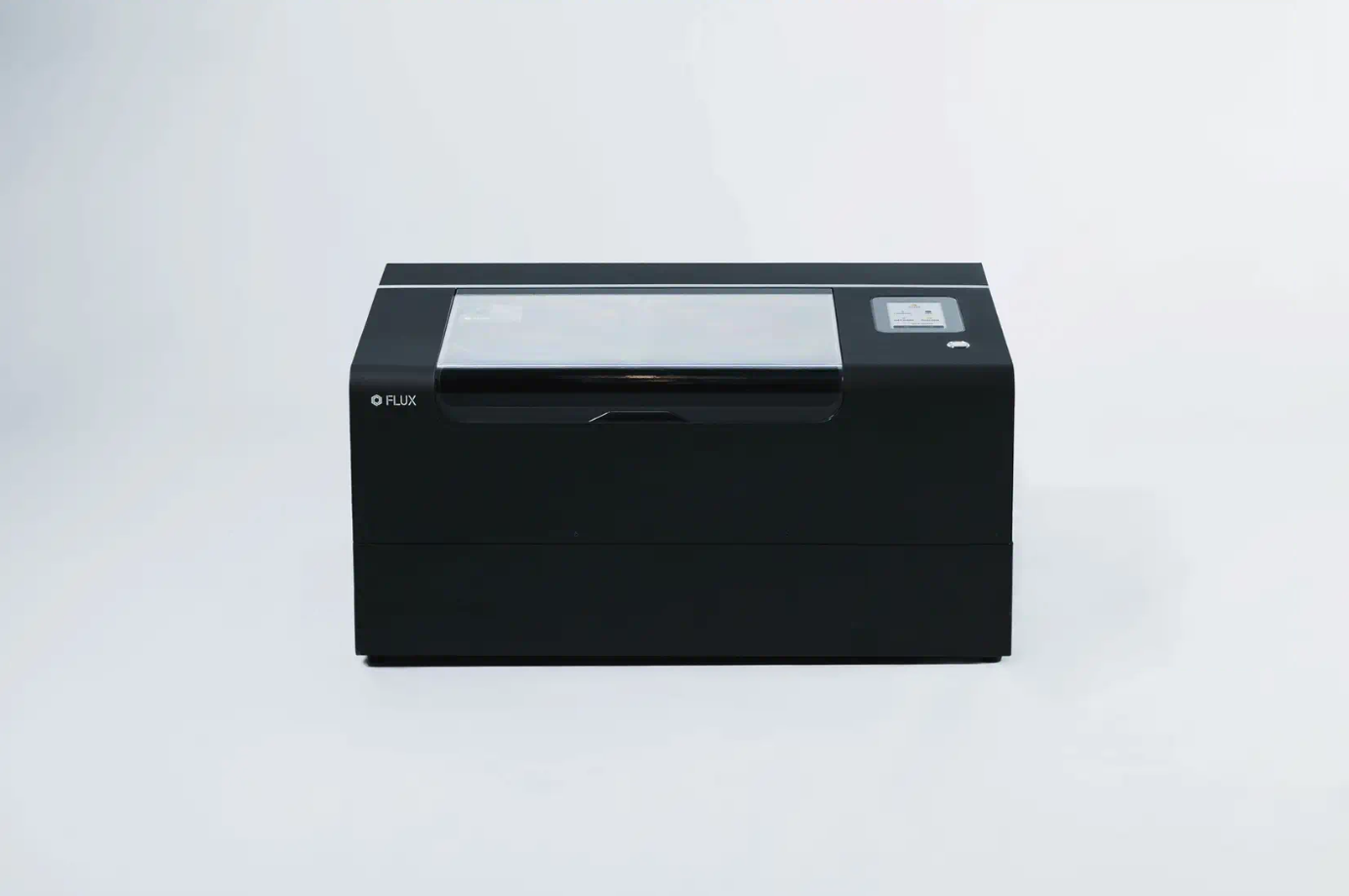

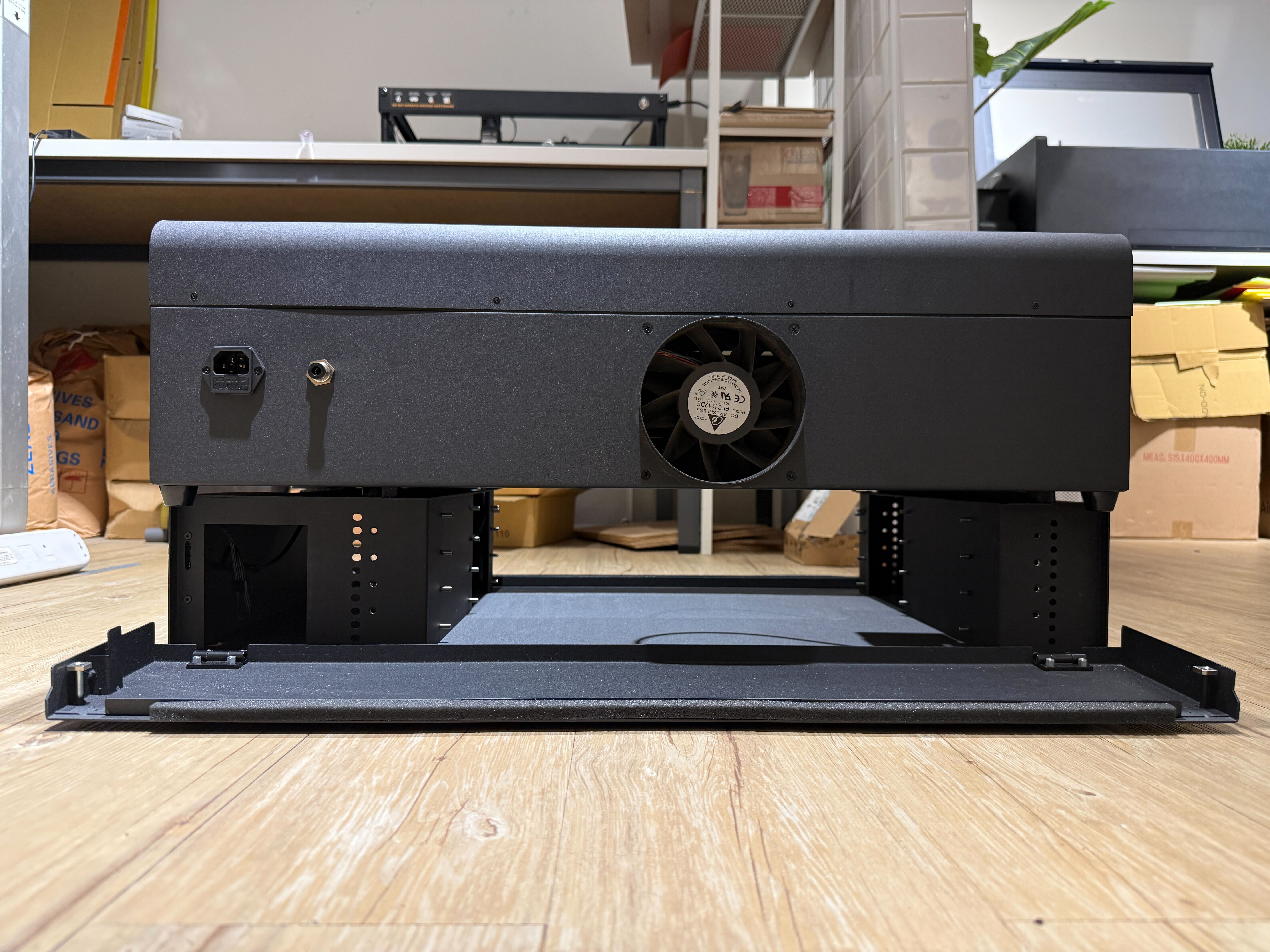

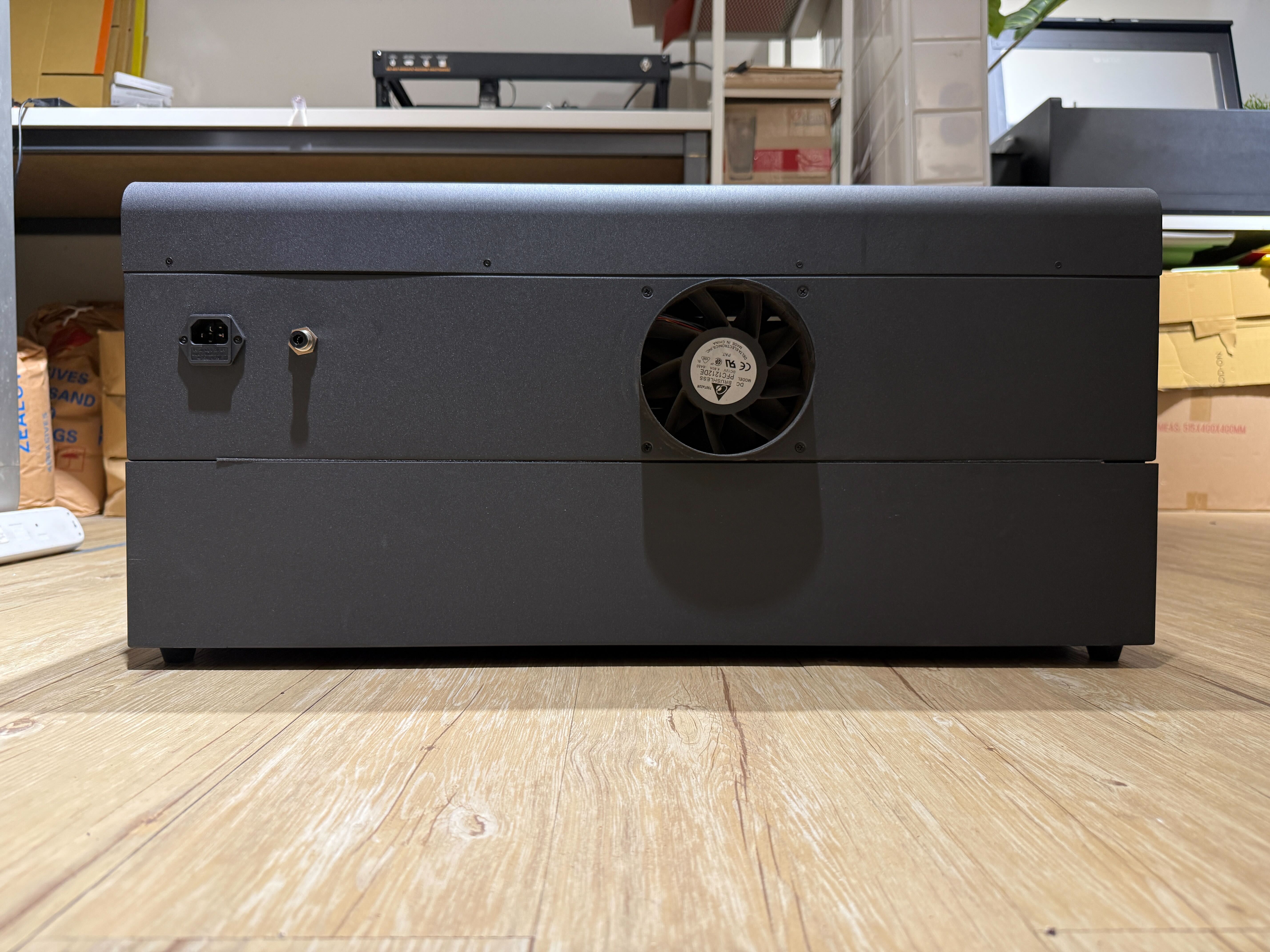

Durchlauf-Konfiguration	Nicht-Durchlauf-Konfiguration



Betrieb außerhalb von Klasse-1-Bedingungen

Wenn Ihr FLUX beamo II nicht unter Klasse-1-Bedingungen betrieben wird, sind Sie für den sicheren Betrieb verantwortlich. Die bereitgestellte SOP erlaubt keinen sicheren Betrieb unter Klasse-4-Bedingungen, daher muss der LSO eine entsprechende SOP erstellen. Letztendlich ist der LSO dafür verantwortlich zu definieren, was dies beinhaltet, und dies mit dieser SOP zu beschreiben und durchzusetzen. Der Laserbediener ist für die Einhaltung und den sicheren Betrieb verantwortlich. Einige wichtige Elemente einer Klasse-4-SOP können umfassen:



• Geeignete Schutzbrillen
  Falls keine Schutzbrillen vorhanden sind, können diese separat bei FLUX erworben werden. Für weitere Informationen kontaktieren Sie bitte support@flux.com, besuchen Sie den FLUX Web Shop, oder besuchen Sie das FLUX Hilfezentrum.



• Schild
  Ein geeignetes Lasersicherheitsschild wird am Eingang angebracht, um Personen auf die Gefahren im Inneren hinzuweisen. FLUX hat ein Musterschild bereitgestellt (siehe unten).



• Licht- und visuelle Anzeigen

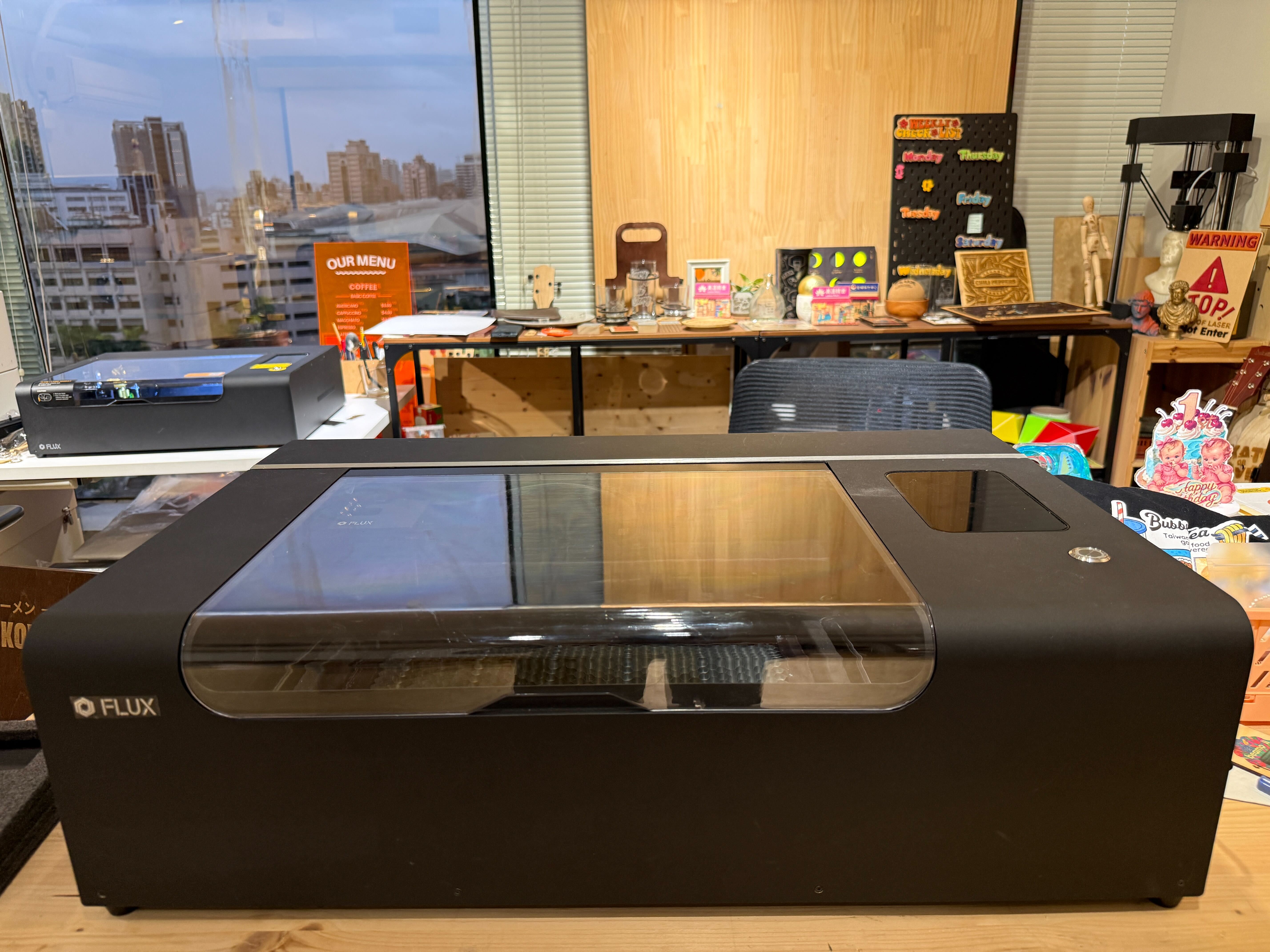

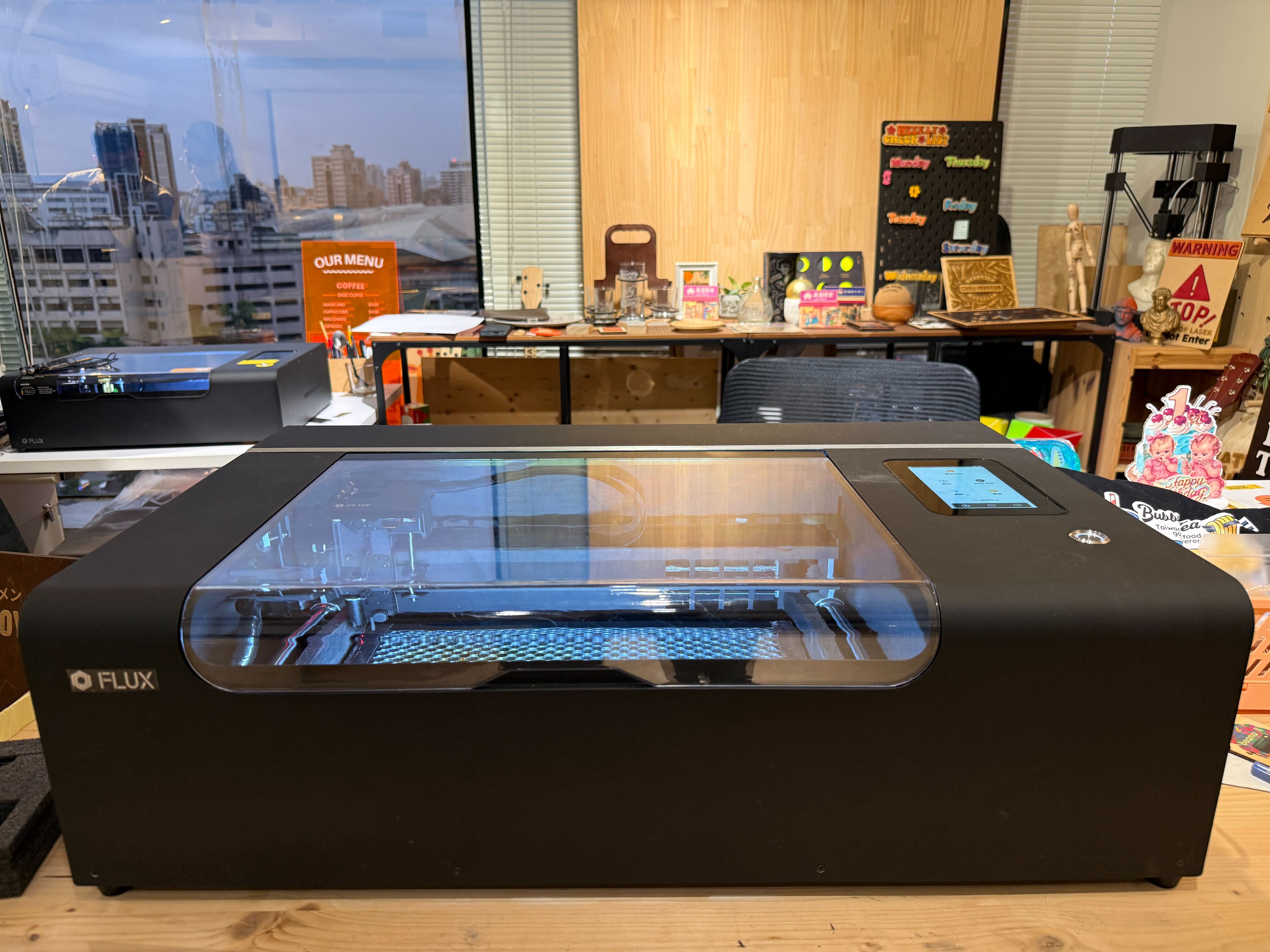

  Eine eingebaute LED-Leuchte an der Gerätevorderseite leuchtet auf, wenn das Gerät eingeschaltet wird, und ein eingebauter farbiger Touchscreen zeigt den Gerätestatus an. Diese zeigen an, ob der Laser in Betrieb ist, einen Fehler aufweist oder ausgeschaltet ist.





• Laser-Verriegelung

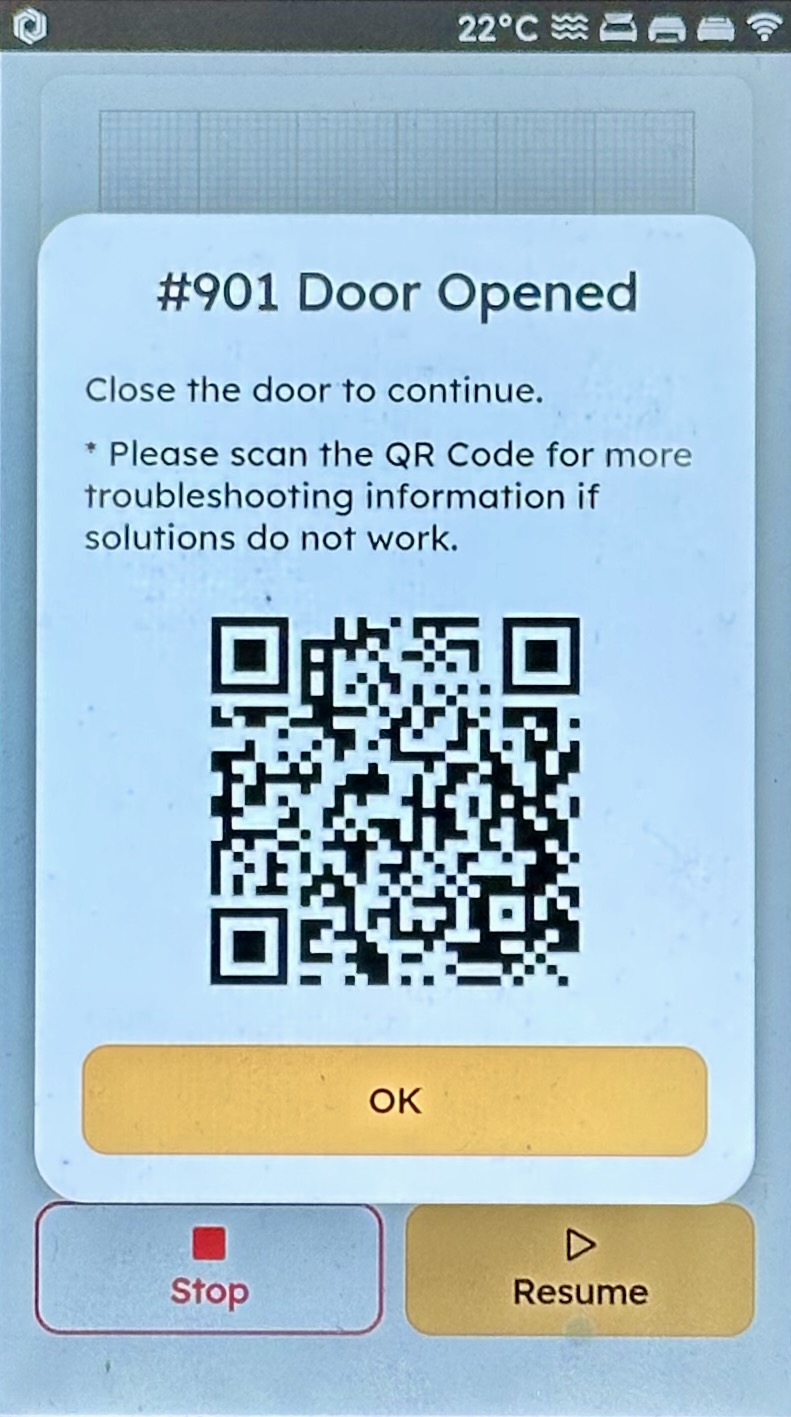

  • Die eingebauten physischen Türsensoren erkennen, ob die Tür geöffnet oder geschlossen ist. Die Maschine arbeitet nur, wenn die Tür vollständig geschlossen ist, d. h. sie gibt keinen Laser aus, wenn die Tür geöffnet ist. Wird während eines Laservorgangs die Tür geöffnet, stoppt die Maschine sofort und auf dem Bildschirm erscheint eine Fehlermeldung, die den Benutzer auffordert, die Tür zu schließen und fortzufahren.

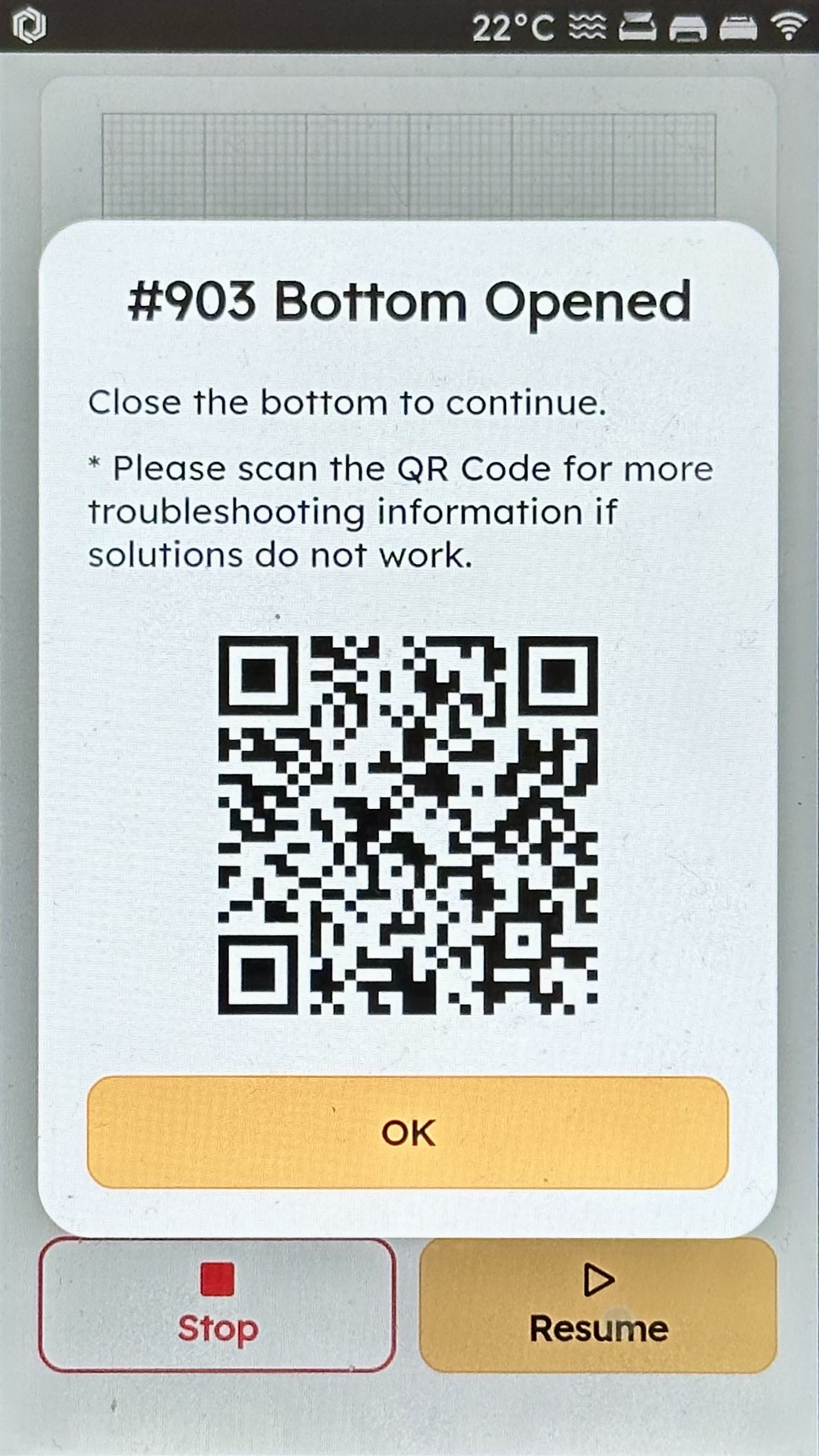

  • Ein weiterer eingebauter Sensor an der Unterseite der Maschine erkennt, ob die Erweiterungsbasis oder die Original-Bodenplatte der Maschine korrekt installiert ist. Die Maschine arbeitet nicht, solange keines von beiden korrekt installiert ist.





Verantwortlichkeiten des Laserschutzbeauftragten:



Der Laserschutzbeauftragte und Ihr Lasersicherheitsprogramm

ANSI Z136.1 beschreibt Richtlinien für ein Sicherheitsprogramm, das die Gefahren eines Klasse-4-Lasers wie dem FLUX beamo II minimiert. Die primäre Sicherheitsverantwortung liegt bei einer Person, die als Laserschutzbeauftragter (LSO) bezeichnet wird. Dieses Dokument soll Sie dabei unterstützen, als LSO für eine oder mehrere FLUX beamo II-Einheiten zu fungieren. Es enthält keine ausreichenden Informationen, um Sie als LSO für andere Laser zu beraten.

Der LSO überprüft die Klassifizierung des Lasers. Der LSO bestimmt das Gefahrenniveau unter Berücksichtigung der Details des Lasers und erstellt eine Standardarbeitsanweisung (SOP), die festlegt, welche Schutzmaßnahmen (wie zusätzliche Verriegelungen, Schulungen und Schutzbrillen) anzuwenden sind.

Der LSO ist dann verantwortlich für die Unterstützung und Schulung anderer Laserbenutzer, die Gewährleistung der sicheren Einhaltung, die Analyse möglicher Gefahren, die Bereitstellung von Sicherheitsausrüstung, die Sicherstellung der Einhaltung aller Vorschriften, einschließlich (in den USA) CDRH, OSHA und bundesstaatlicher Vorschriften, sowie die Überprüfung der Lasernutzung, um sicherzustellen, dass dieser sicher verwendet wird.

Über diese Verantwortlichkeiten hinaus muss der LSO auch Schilder, Etiketten, Schutzausrüstung, Einrichtungen, Geräte und sämtliche Modifikationen empfehlen und genehmigen, Aufzeichnungen führen, den Lasersystembetrieb genehmigen und im Falle eines Unfalls diesen untersuchen. Der LSO ist letztendlich dafür verantwortlich zu bestimmen, ob und wie ein Laser sicher betrieben werden kann.



Standardarbeitsanweisung

Basierend auf der Gefahrenanalyse muss der LSO eine Standardarbeitsanweisung (SOP) erstellen, die die erforderlichen Schutzmaßnahmen zur Minimierung von Gefahren beschreibt. FLUX hat ebenfalls eine Muster-SOP erstellt (unten bereitgestellt), die Sie für Ihr FLUX beamo II-Lasersicherheitsprogramm verwenden oder anpassen können.



Über Laser und Lasersicherheit:

Wie sich Laser unterscheiden

Laser sind eine einzigartige Art von Lichtquelle, die sich in mehreren Punkten von konventionellem Licht unterscheidet. Die meisten Lichtquellen bestehen aus mehreren Farben, die in verschiedene Richtungen strahlen. Laserlicht unterscheidet sich jedoch in drei wesentlichen Aspekten:

1. Monochromatisches Licht
   Laserlicht ist monochromatisch, d. h. es besteht aus einer einzigen Wellenlänge oder Farbe. Beim FLUX beamo II 30W CO2-Laserschneider arbeitet der Laser mit einer Wellenlänge von 10.600 Nanometern, die im Infrarotspektrum liegt und für das menschliche Auge unsichtbar ist.
2. Gerichtetes Licht
   Laserlicht ist stark gerichtet und kann mit minimaler Divergenz in einer geraden Linie verlaufen. Diese Eigenschaft ermöglicht präzise Schneid- und Gravierfähigkeiten, sodass der beamo II auch über große Entfernungen eine hohe Genauigkeit erreichen kann.
3. Kohärentes Licht
   Laserlicht ist kohärent, das bedeutet, seine Wellen sind synchronisiert und ausgerichtet. Diese Kohärenz stellt sicher, dass der Strahl konzentriert bleibt und auf einen feinen Punkt fokussiert werden kann – für Anwendungen, die hohe Präzision erfordern, wie das Schneiden von Materialien wie 7 mm Acryl oder 5 mm Holz.



Laser-Grundlagen

Der erste jemals entwickelte Laser verwendete ein Blitzlicht und einen Rubinkristall. Die Energie des Blitzlichts wurde im Rubinkristall verstärkt und regte diesen an, nicht-ionisierende elektromagnetische Strahlung mit einer Wellenlänge von 694 Nanometern zu emittieren. Der Begriff "LASER" entstand aus diesem bahnbrechenden Experiment und steht für Light Amplification through Stimulated Emission of Radiation.

Ursprünglich waren diese Laser als "Festkörperlaser" bekannt, da ihre aktiven Komponenten feste Kristalle waren. Nach der Entwicklung von Festkörperlasern entstanden Gaslaser. Diese ähneln Neonröhren, bei denen Elektrizität das Gas in einer Röhre anregt und es zum Leuchten bringt. Speziell abgestimmte Spiegel zur Verstärkung des Lichts leiten den Laserstrahl aus der Röhre. Der FLUX beamo II 30W CO2-Laserschneider verwendet einen Gaslaser, genauer gesagt einen Kohlendioxid (CO2)-Laser. Dieser Lasertyp arbeitet im Infrarotspektrum bei einer Wellenlänge von 10.600 Nanometern und ist aufgrund seiner hohen Leistung und Präzision ideal zum Schneiden und Gravieren von Materialien geeignet.

In jüngerer Zeit wurden Diodenlaser entwickelt. Diodenlaser sind kompakte Geräte, die ähnlich wie Mikrochips oder LEDs aufgebaut sind und elektrische Energie direkt in Laserlicht umwandeln. Diese Laser sind häufig in Alltagsgegenständen wie Laserpointern zu finden. Obwohl Diodenlaser sehr vielseitig einsetzbar sind, verwendet der FLUX beamo II ausschließlich seinen leistungsstarken CO2-Laser für Schneid- und Gravieranwendungen, um eine optimale Leistung für anspruchsvollere Aufgaben wie die Bearbeitung von Holz, Acryl, Leder und anderen Materialien zu gewährleisten.



Messgrößen

Vier Messgrößen werden verwendet, um die Wirkung eines Lasers zu beschreiben.

Joule messen die Energie. Wenn Sie ein Licht auf ein Gramm Wasser richten, bis es 1 Joule Energie absorbiert hat, erwärmt sich das Wasser um etwa ein Viertel Grad Celsius.

Watt misst die Leistung. Wenn Sie eine Ein-Watt-Lichtquelle für eine Sekunde einschalten, gibt sie in dieser Zeit 1 Joule ab.

Joule pro Quadratzentimeter messen die Bestrahlungsdosis. Wenn Sie dieses Ein-Watt-Licht auf einen Quadratzentimeter Papier fokussieren und es eine Sekunde lang darauf scheinen lassen, verteilt sich dieses eine Joule über das Papier, und es erwärmt sich leicht, genau wie das Wasser. Wenn Sie es jedoch auf 1/100 der Größe fokussieren, kann das Papier ansengen und braun werden.

Schließlich messen Watt pro Quadratzentimeter die Bestrahlungsstärke. Wenn Sie dieses Ein-Watt-Licht weiterhin auf das Papier scheinen lassen, wird es kontinuierlich Joule an Energie hinzufügen. Wenn es auf einen Quadratzentimeter fokussiert ist, erwärmt es sich langsam. Wenn es auf 1/100 der Größe fokussiert ist, kann das Papier Feuer fangen.



Gefahren durch Laserstrahlung

Laserstrahlen können gefährlich sein, da die Energie des Lasers Augen und Haut schädigen kann. Wenn der infrarote Hauptlaser Ihres FLUX beamo II auf Gewebe trifft, erwärmt er dieses. Dies kann sowohl Augen als auch Haut schädigen. Das Risiko ist höher, wenn der Laser leistungsstärker ist, wenn er stärker fokussiert ist und wenn er längere Zeit auf eine Stelle gerichtet bleibt. Daher werden all diese Faktoren bei der Sicherheitsbewertung berücksichtigt.

Der Laserstrahl kann eine Person auf drei verschiedene Arten treffen. Erstens kann der Laser direkt auf die Person gerichtet werden. Zweitens kann der Laser bei einer "spiegelnden Reflexion" auf eine Person reflektiert werden. Drittens trifft der Laser bei einer "diffusen Reflexion" auf eine Oberfläche, die kein Spiegel ist, und streut das Licht in alle Richtungen. Da das Licht einer diffusen Reflexion gestreut wird, ist es nicht so gefährlich wie direktes oder reflektiertes Licht – dennoch kann die Intensität ausreichen, um Schäden zu verursachen.

Obwohl jeder Körperteil durch einen Laserstrahl beschädigt werden kann, ist das Auge besonders empfindlich und gefährdet. Ferninfrarotstrahlung, wie sie von CO2-Lasern erzeugt wird, wird von der Hornhaut des Auges absorbiert; daher stellt sie im Gegensatz zu vielen anderen Lasern keine Gefahr für die Netzhaut dar.



Lasergefahrenklassen

Laser werden nach dem Strahlungsniveau klassifiziert, dem man während des normalen Betriebs ausgesetzt sein kann.

Laser der Klasse 1 können bei normalem Betrieb keine Verletzungen verursachen. Laser der Klasse 1M verhalten sich identisch, es sei denn, es werden vergrößernde Optiken verwendet. Der FLUX beamo II mit der geschlossenen Baugruppe ist ein Laser der Klasse 1.

Laser der Klasse 2 können innerhalb von weniger als 0,25 Sekunden keine Verletzungen verursachen. Laser der Klasse 2M verhalten sich identisch, es sei denn, es werden vergrößernde Optiken verwendet.

Laser der Klasse 3R sind geringfügig gefährlich, wenn der Strahl direkt auf das Auge gerichtet wird. Laser der Klasse 3B sind gefährlich, wenn der Strahl direkt auf das Auge gerichtet wird, stellen jedoch in der Regel keine Augengefährdung dar, wenn der Strahl gestreut wird.

Laser der Klasse 4 stellen sowohl bei direkter als auch bei gestreuter Exposition eine Gefahr für Augen und Haut dar. Der FLUX beamo II mit der Durchlass-Baugruppe ist ein Laser der Klasse 4.



Laservorschriften

In den USA werden Laserhersteller wie FLUX vom Center for Devices and Radiological Health (CDRH) reguliert und müssen die Bundesgesetze 21 CFR 1040.10 und 1040.11 einhalten. In vielen anderen Ländern (jedoch nicht in den USA) müssen sowohl Laserhersteller als auch Laseranwender die IEC60825 einhalten.

ANSI Z136.1 ist eine freiwillige Norm, die den sicheren Umgang mit Lasern beschreibt. OSHA (ein US-Bundesgesetz, das für Arbeitsplätze, jedoch nicht für Privathaushalte gilt) erfordert ein Sicherheitsprogramm, wie es in der ANSI-Norm beschrieben ist.

Das CDRH verlangt, dass Lasergeräte der Klasse 4 über einen definierten Satz von Sicherheitsfunktionen verfügen.

Das Gehäuse des FLUX beamo II verhindert den Zugang zu übermäßiger Laserstrahlung und dient als Schutzgehäuse. Sicherheitsverriegelungen deaktivieren den Laser beim Öffnen des Deckels.

Das Passwort für Ihr FLUX Software Beam Studio-Konto und die optionale Einstellung eines Passworts auf dem Touchscreen dienen als Hauptschlüsselsteuerung für Ihren FLUX beamo II und verhindern einen unbefugten Laserbetrieb.

Der farbige Touchscreen des FLUX beamo II dient als Emissionsanzeige; er zeigt den genauen Maschinenstatus an und gibt an, ob Laserstrahlung vorhanden ist.

Die Bedienelemente sind so angeordnet, dass für deren Bedienung kein Laserschutz erforderlich ist, und alle Betrachtungsoptiken begrenzen die Exposition auf Klasse-1-Niveau.

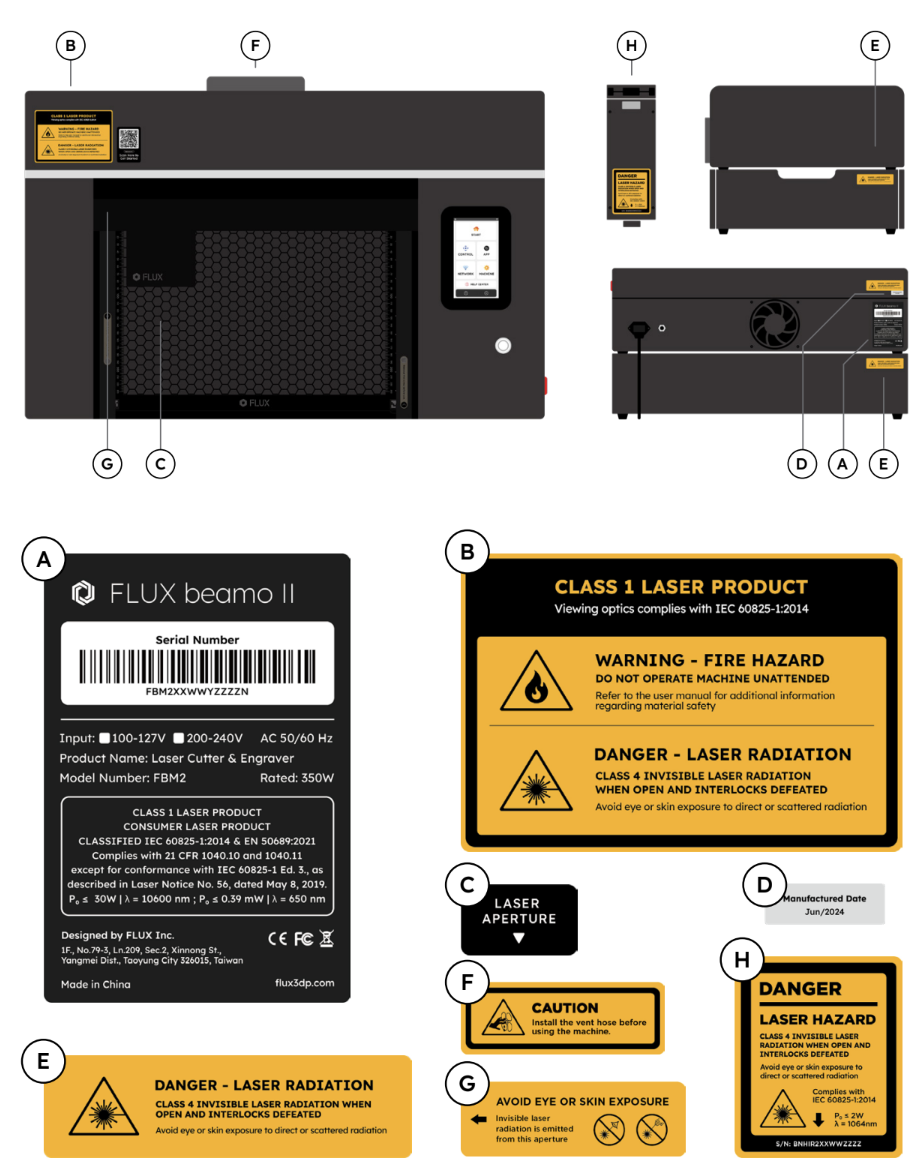

Es gibt auch bestimmte Kennzeichnungen auf der Maschine, die nach US-amerikanischen und bestimmten internationalen Gesetzen vorgeschrieben sind.

Je nach Land, Bundesland und sogar Stadt können weitere Laservorschriften gelten, und Vorschriften können sich ändern. Diese Informationen werden bereitgestellt, um Sie bei der Erstellung eines Sicherheitsprogramms gemäß ANSI Z136.1 zu unterstützen, können Sie jedoch nicht hinsichtlich der rechtlichen Konformität beraten.



Nicht-Strahl-Gefahren

Ihr FLUX beamo II kann zusätzlichen Gefahren ausgesetzt sein. Um Gefahren zu minimieren, betreiben Sie Ihren FLUX beamo II stets gemäß dem Handbuch und befolgen Sie alle Anweisungen in Beam Studio.



Elektrische Gefahren

Ihr FLUX beamo II verwendet ein 100V-240V zu DC24 Netzteil. Das Umgehen der Sicherheitsfunktionen oder Sensoren, der Betrieb eines Lasers mit beschädigtem Gehäuse, nicht autorisierte Wartung oder jede andere Verwendung, die gegen das Handbuch verstößt, kann Sie gefährlichen und sogar tödlichen Spannungen aussetzen.



Lasererzeugte Luftschadstoffe

Bei der Verwendung eines Lasers zur Materialbearbeitung können verschiedene Luftschadstoffe entstehen, die gefährlich sein können. Die Luft muss gefiltert werden, um diese Schadstoffe zu entfernen. Befolgen Sie das Benutzerhandbuch Ihres FLUX beamo II, um sicherzustellen, dass alle Abgase entweder ordnungsgemäß behandelt oder ins Freie abgeleitet werden, wo sie sich sicher verflüchtigen können.



Nichtionisierende Prozessstrahlung

Bei der Bearbeitung von Metallen mit einem Laser kann ultraviolettes Licht freigesetzt werden. Wenn Ihr FLUX beamo II ein helles Licht erzeugt, das nicht angenehm betrachtet werden kann, schauen Sie weg.



Kollaterale nichtionisierende Strahlung

Das Material, das den Laserstrahl erzeugt, kann schädliche UV- und/oder IR-Strahlung abgeben. Der FLUX beamo II wurde getestet, um sicherzustellen, dass außerhalb des Gehäuses oder bei Betrachtung durch den Deckel keine schädlichen Strahlungswerte vorhanden sind.





FLUX beamo II Lasersicherheitsprogramm

GELTUNGSBEREICH

Dieses Programm gilt für FLUX beamo II Laser betrieben von FLUX beamo II Eigentümer. Dieses Programm basiert auf den Richtlinien der ANSI Z136.1-2014, American National Standard for Safe Use of Lasers. Die ordnungsgemäße Umsetzung dieses Programms gewährleistet, dass Laserexpositionen stets unter den maximal zulässigen Expositionsgrenzwerten (MPE) liegen.



LASERSCHUTZBEAUFTRAGTER

Eine als Laserschutzbeauftragter (LSB) benannte Person trägt die Verantwortung und Befugnis, die Einhaltung dieses Programms sicherzustellen. Der LSB ist verantwortlich für:

• Durchführung von Gefährdungsbeurteilungen für den FLUX beamo II Laser
• Festlegung von Schutzmaßnahmen für den FLUX beamo II Laser und Sicherstellung deren Umsetzung
• Genehmigung von Verfahren, Standardarbeitsanweisungen, Schutzausrüstung, Schildern und Kennzeichnungen
• Sicherstellung, dass alle Laserbediener eine angemessene Sicherheitsschulung erhalten
• Überwachung des Programms und Sicherstellung der Einhaltung
• Führung der Programmdokumentation

Der LSB hat die endgültige Entscheidungsbefugnis bei der Festlegung von Schutzmaßnahmen für den FLUX beamo II Laser und kann alternative Schutzmaßnahmen genehmigen, wenn diese nach Einschätzung des LSB angemessen sind. Der FLUX beamo II Laser darf nur mit Genehmigung des LSB betrieben werden. Der LSB ist befugt, den Laserbetrieb jederzeit zu beenden.



LASERKLASSEN

Klasse 1 Lasersysteme sind bei normalem Betrieb nicht in der Lage, schädliche Strahlungswerte zu erzeugen und sind von jeglichen Schutzmaßnahmen ausgenommen. Lasersysteme der Klasse 1 können Laser höherer Klassen enthalten und können bei überbrückten Sicherheitsverriegelungen Lasergefahren verursachen. Nur autorisiertes Personal darf Lasersysteme der Klasse 1 mit überbrückten Sicherheitsverriegelungen betreiben. Bediener von Lasersystemen der Klasse 1 mit eingebauten Lasern der Klasse 3B oder Klasse 4 müssen eine Lasersicherheitsunterweisung erhalten.



Klasse 1M Lasersysteme können unter normalen Betriebsbedingungen keine gefährlichen Expositionsbedingungen erzeugen, es sei denn, der Strahl wird mit optischen Instrumenten betrachtet. Bediener von Lasersystemen der Klasse 1M müssen eine Lasersicherheitsunterweisung erhalten.



Klasse 2 Lasersysteme emittieren nur sichtbares Licht mit einer Leistung von 1 Milliwatt oder weniger. Die normale Abwendungsreaktion auf helles Licht bietet ausreichenden Schutz. Das Starren in den Strahl eines Klasse-2-Lasers ist gefährlich. Bediener von Lasersystemen der Klasse 2 müssen eine Lasersicherheitsunterweisung erhalten.



Klasse 2M Lasersysteme emittieren nur sichtbares Licht. Die normale Abwendungsreaktion auf helles Licht bietet ausreichenden Schutz bei Betrachtung ohne optische Hilfsmittel. Die Betrachtung des Strahls mit optischen Hilfsmitteln ist jedoch potenziell gefährlich. Bediener von Lasersystemen der Klasse 2M müssen eine Lasersicherheitsunterweisung erhalten.



Klasse 3R Lasersysteme sind unter bestimmten Betrachtungsbedingungen potenziell gefährlich, aber die Wahrscheinlichkeit einer tatsächlichen Verletzung ist gering, und die Schutzmaßnahmen für eine sichere Verwendung sind unkompliziert. Die meisten Laserpointer fallen in diese Klasse. Bediener von Lasersystemen der Klasse 3R müssen eine Lasersicherheitsunterweisung erhalten. (Die meisten zuvor als Klasse 3a klassifizierten Laser fallen in diese Kategorie.)



Klasse 3B Lasersysteme stellen eine Augengefährdung bei direkter Strahlbetrachtung und spiegelnden Reflexionen dar, selbst bei kurzzeitiger Exposition, diffuse Reflexionen sind jedoch in der Regel nicht gefährlich. Lasersysteme der Klasse 3B dürfen nur in Laserkontrollbereichen von autorisiertem Personal betrieben werden. Bediener von Lasersystemen der Klasse 3B müssen eine zugelassene Lasersicherheitsschulung erhalten.



Klasse 4 Lasersysteme stellen eine Augen- und Hautgefährdung bei direkter Strahlexposition, spiegelnden Reflexionen und diffusen Reflexionen dar. Sie sind auch Brandgefahren und können lasererzeugte Luftschadstoffe produzieren. Lasersysteme der Klasse 4 dürfen nur in Laserkontrollbereichen von autorisiertem Personal betrieben werden. Bediener von Lasersystemen der Klasse 4 müssen eine zugelassene Lasersicherheitsschulung erhalten. Für den Betrieb von Lasern der Klasse 4 ist eine schriftliche Standardbetriebsanweisung (SOP) erforderlich. Der FLUX beamo II mit der Durchführungsbaugruppe ist ein Laser der Klasse 4.



SCHULUNGSANFORDERUNGEN

Beim Betrieb unter Klasse-1-Bedingungen müssen alle Benutzer das Sicherheitshandbuch und die FLUX-Software Beam Studio lesen und befolgen. Beim Betrieb unter Klasse-4-Bedingungen ist eine zusätzliche Lasersicherheitsschulung erforderlich, die vom LSB vorbereitet und durchgeführt werden muss.

Wenn Umstehende, Kinder anwesend sind oder der FLUX beamo II Laser in einer öffentlichen Umgebung verwendet wird, in der ungeschulte Personen anwesend sein können, müssen die vorderen und hinteren Abdeckungen der Durchführung und des Erweiterungssockels sicher geschlossen sein.



SCHUTZMAẞNAHMEN

Der LSO legt die Anforderungen für den FLUX beamo II Laser-Kontrollbereich fest. Die vom LSO für den FLUX beamo II Laser-Kontrollbereich berücksichtigten Mindeststandards sind:

• Zugangskontrollen erlauben nur autorisiertem Personal oder genehmigten Beobachtern bei Bedarf den Zutritt zum FLUX beamo II Laser-Kontrollbereich. (Administrative Kontrollen sind zulässig.)
• Laserschutzbrillen sind verfügbar und werden gemäß der SOP für den FLUX beamo II Laser verwendet.
• Strahlkontrolle (Barrieren und Strahlblocker) zur Begrenzung von Lasergefahren innerhalb des Kontrollbereichs.
• Schriftliche SOP für den FLUX beamo II Laser.
• Schulung der FLUX beamo II Laser-Bediener.



SCHUTZBRILLENRICHTLINIE

Laserschutzbrillen sind für den Betrieb des FLUX beamo II Lasers unter Klasse-1-Bedingungen gemäß der SOP normalerweise nicht erforderlich. Der LSO schreibt Schutzbrillen vor oder genehmigt den Laserbetrieb ohne Schutzbrillen auf Grundlage einer vom LSO durchgeführten Gefährdungsbeurteilung, oder der LSO kann diese Verantwortung delegieren.



VERANTWORTLICHKEITEN VON MITARBEITERN, DIE MIT LASERN ARBEITEN

Mitarbeiter, die mit dem FLUX beamo II Laser bei freiliegendem Strahl arbeiten, müssen:

• Laser nur dann aktivieren oder damit arbeiten, wenn sie dazu berechtigt sind.
• Lasersicherheitsvorschriften und Arbeitsverfahren einhalten.
• Ihren Vorgesetzten oder den LSO bei möglichen Unfällen, Verletzungen oder vermuteten unsicheren Bedingungen benachrichtigen.

LASERSICHERHEITSAUDIT

In einem vom Laserschutzbeauftragten festgelegten Intervall wird der FLUX beamo II Laser auf Sicherheit überprüft:

1. Er wird visuell auf Beschädigungen untersucht.
2. Die aktuellste Benutzerversion des Handbuchs wird erneut gelesen.
3. Der Laser wird eingeschaltet und der Deckel geöffnet, um zu bestätigen, dass die Türsensoren den Betrieb korrekt unterbrechen.
4. Das Lasersicherheitsprogramm wird überprüft, um sicherzustellen, dass das Programm aktuell und konform ist.

Ein Protokoll dieses Audits wird erstellt, ausgedruckt, unterschrieben, datiert und aufbewahrt.



AUFZEICHNUNGEN

Der LSO muss Aufzeichnungen führen, die das Lasersicherheitsprogramm dokumentieren. Diese Aufzeichnungen müssen Folgendes umfassen:

• Lasergefahrenanalyseberichte für den FLUX beamo II Laser
• Eine Liste der Bediener, die geschult und zur Nutzung des FLUX beamo II Lasers berechtigt wurden
• Standardarbeitsanweisungen für den FLUX beamo II Laser
• Genehmigungen alternativer Laserkontrollmaßnahmen, falls umgesetzt
• Checkliste für Lasersicherheitsaudits



FLUX beamo II Laser Standardarbeitsanweisung (SOP)

Geltungsbereich: Diese SOP gilt für den bestimmungsgemäßen Betrieb des FLUX beamo II Lasers gemäß den Herstellerangaben.

1. Systembeschreibung
   Dreiachsiges Lasermaterialbearbeitungssystem. Dieses Klasse-4-Lasersystem wird üblicherweise unter Klasse-1-Bedingungen betrieben (ANSI Z136.1, 4.4.2.7.2.1).
   1. Wellenlänge: 10,600 nm
   2. Maximale Leistung: 30W
   3. Betriebsmodus: Dauerstrich
   4. Strahldurchmesser: 0,15 ~ 0,2 mm
   5. Strahldivergenz: 4 mrad (M2 =1)
2. Potenzielle Gefahren
   1. Augengefährdung durch direkten, reflektierten oder gestreuten Strahl.
   2. Hautgefährdung und Brandgefahr.
   3. Elektrische Gefährdung im Netzteil.
   4. Lasererzeugte Luftschadstoffe.
3. Kontrollmaßnahmen
   1. Der LSO gewährt nur Benutzern physischen Zugang zum Laser, die in der FLUX-Software Beam Studio registriert wurden und dadurch eine Sicherheitseinweisung erhalten haben.
   2. Alle Benutzer des FLUX beamo II Lasers müssen jederzeit das Benutzerhandbuch und alle Anweisungen in der FLUX-Software Beam Studio einhalten.
   3. Der FLUX beamo II Laser ist unter Klasse-1-Bedingungen gemäß ANSI Z136.1, 4.4.2.7.2.1 zu betreiben (siehe Gefahrenanalysebericht). Klasse-1-Bedingungen gelten als erfüllt, wenn folgende Richtlinien eingehalten werden.
      1. Das Lasersystem ist mit allen vollständig funktionsfähigen Sicherheitseinrichtungen des Herstellers zu betreiben.
      2. Wenn die Durchführungsfunktion nicht verwendet wird, muss die beamo II Erweiterungsbasis auf die Baugruppe ohne Durchführung zurückgewechselt werden.
      3. Bei Verwendung der Durchführungsfunktion müssen die Türsensoren und die Bodensensoren vor dem Starten einer Aufgabe überprüft werden.
   4. Halten Sie Ihre Augen von den Durchführungsöffnungen fern, wenn Sie keinen Augenschutz tragen.
   5. Halten Sie alle brennbaren Materialien, Werkzeuge und reflektierenden Oberflächen vom Strahlweg fern. Stellen Sie sicher, dass Sie wissen, wo sich der Strahl befindet, und halten Sie Abstand.
   6. Arbeiten, die Zugang zum Netzteil erfordern, dürfen ausnahmslos nur vom Hersteller durchgeführt werden.
   7. Wartungsarbeiten dürfen nur bei ausgeschaltetem Lasersystem durchgeführt werden.
   8. Bei normalem Betrieb entfernt das Absaugsystem lasererzeugte Luftschadstoffe, um ungefährliche und nicht reizende Konzentrationen aufrechtzuerhalten.
4. Erforderliche Schulung:
   Beim Betrieb unter Klasse-1-Bedingungen müssen alle Benutzer das Sicherheitshandbuch und die FLUX-Software Beam Studio lesen und befolgen. Beim Betrieb unter Klasse-4-Bedingungen ist eine zusätzliche Lasersicherheitsschulung erforderlich, die vom LSB vorbereitet und durchgeführt werden muss.
5. Für medizinische Notfälle rufen Sie             .
6. Melden Sie alle Vorfälle dem LSO.
7. Autorisiertes Personal
   Folgende Personen sind zur Bedienung dieses Systems berechtigt:
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Hinweise:

Die ungünstigste Anforderung an die optische Dichte (OD) für Laserschutzbrillen beträgt 3,67. Die vom Laserhersteller bereitgestellte Schutzbrille ist mit mindestens OD 4 eingestuft. Die zur Bestimmung der OD verwendete Expositionsdauer ist die ANSI-Standarddauer für eine versehentliche Exposition von 10 Sekunden.

Bei vollständig funktionierenden Sicherheitseinrichtungen des Herstellers und Laserbetrieb gemäß SOP ist die einzige Quelle für eine mögliche Exposition oberhalb der maximal zulässigen Exposition (MPE) eine diffuse Reflexion, die die Laserausgabe durch die Durchführungsöffnung streuen könnte. In dieser Analyse werden sehr konservative Annahmen getroffen. Die verwendete Expositionsdauer beträgt 600 Sekunden, was eine absichtliche Betrachtung voraussetzt. Die gestreute Leistung wird mit 45 Watt angenommen, was dem absolut ungünstigsten Fall entspricht. Der Betrachtungswinkel wird mit 80 Grad angenommen. Größere Betrachtungswinkel erzeugen einen kleineren Gefahrenabstand. Der Betrachtungswinkel liegt in diesem Fall näher bei 85 Grad oder mehr, daher ist 80 Grad eine konservative Annahme. Unter diesen Annahmen beträgt die diffuse nominale Gefahrenzone (NHZ) etwa 5 Zentimeter oder knapp 2 Zoll. Diese NHZ ist unbedeutend. Bei Betrieb gemäß SOP erfüllt das Lasersystem die ANSI-Anforderung 4.4.2.7.2.1 für den Betrieb unter Klasse-1-Bedingungen.



Warnschild





Haftungsausschluss:

Dieses Schulungsdokument basiert auf vorhandenen recherchierbaren Dokumenten, einschließlich, aber nicht beschränkt auf 21 CFR Part 1040.10, 1040.11, ANSI Z136.1 Standard - Leitfaden zur Implementierung eines sicheren Laserprogramms, OSHA, die U.S. Occupational Safety and Health Alliance, das U.S. Laser Protocol: die Laser Regulators und das Center for Devices and Radiological Health sowie andere öffentlich verfügbare Dokumente und Standards, die von den oben genannten Behörden zum Zeitpunkt der Erstellung dieses Dokuments herausgegeben wurden. Die von diesen Organisationen herausgegebenen und öffentlich zugänglichen Dokumente und Standards wurden berücksichtigt, ebenso wie Kurse und Präsentationen einiger Lasersicherheitsexperten aus dem öffentlichen Bereich. Das endgültige Interpretationsrecht dieses Dokuments liegt bei FLUX.
