#913 Erkennung abnormaler Luftströmung

FLUX Support Team
  • Aktualisiert

Mögliche Ursachen:

  1. Systemanomalie (Firmware aktualisieren, Werkseinstellungen wiederherstellen oder SD-Karte neu flashen).
  2. Luftschlauch geknickt oder beschädigt.
  3. Das transparente T-Stück (T-Verbindung) am Sensor ist verbogen oder beschädigt.
  4. Hauptplatine defekt.
  5. Luftpumpen-Adapterplatine defekt.
  6. Luftpumpe zu schwach.
  7. Luftpumpe zu stark (geringe Wahrscheinlichkeit).

Schritt 1

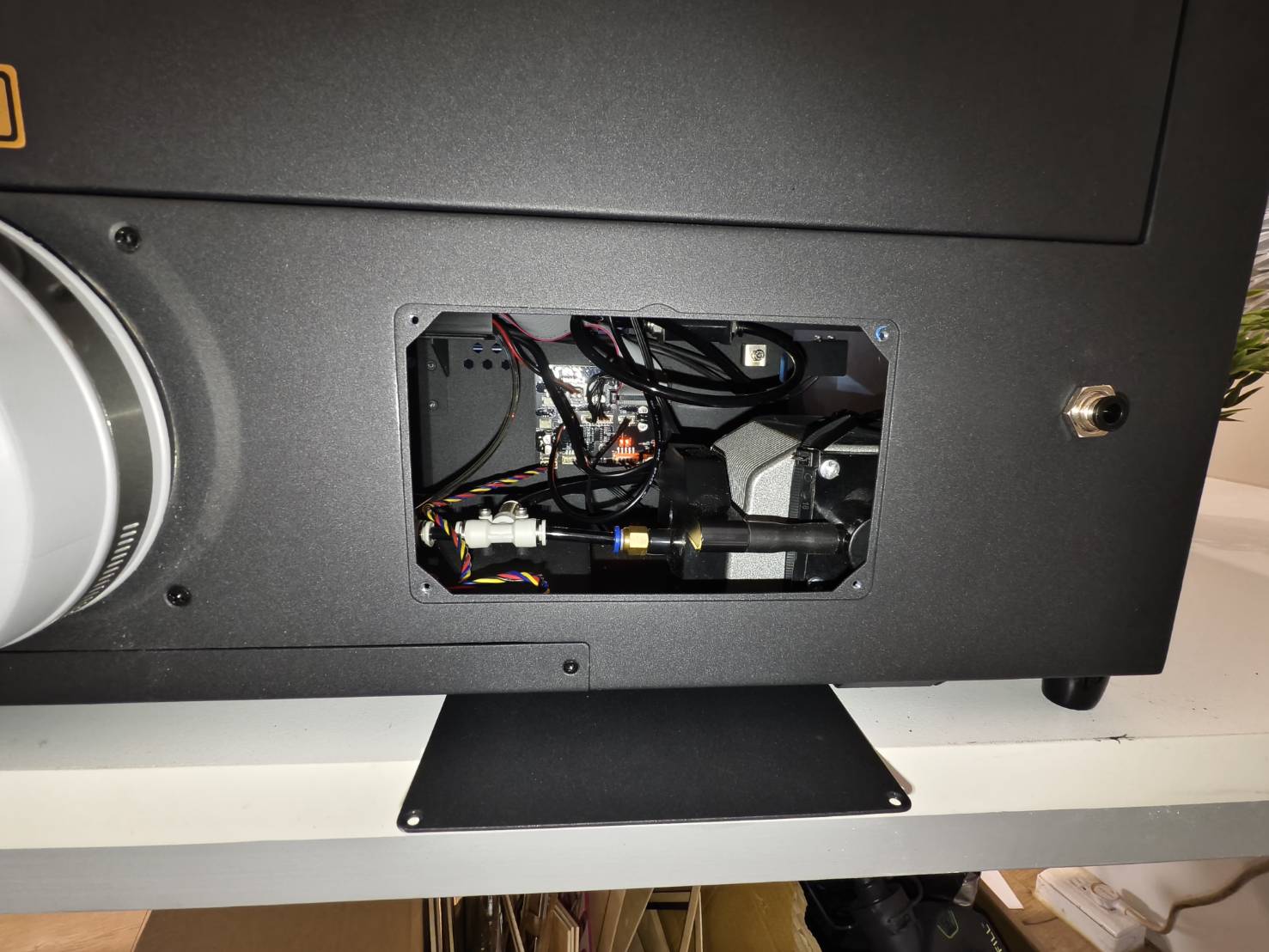

  • Ersetzen Sie den Luftpumpenfilter an der Seite des Geräts.IMG20250508171210.jpg

  • Stellen Sie sicher, dass sich das Luftventil in der Position OFFEN befindet.

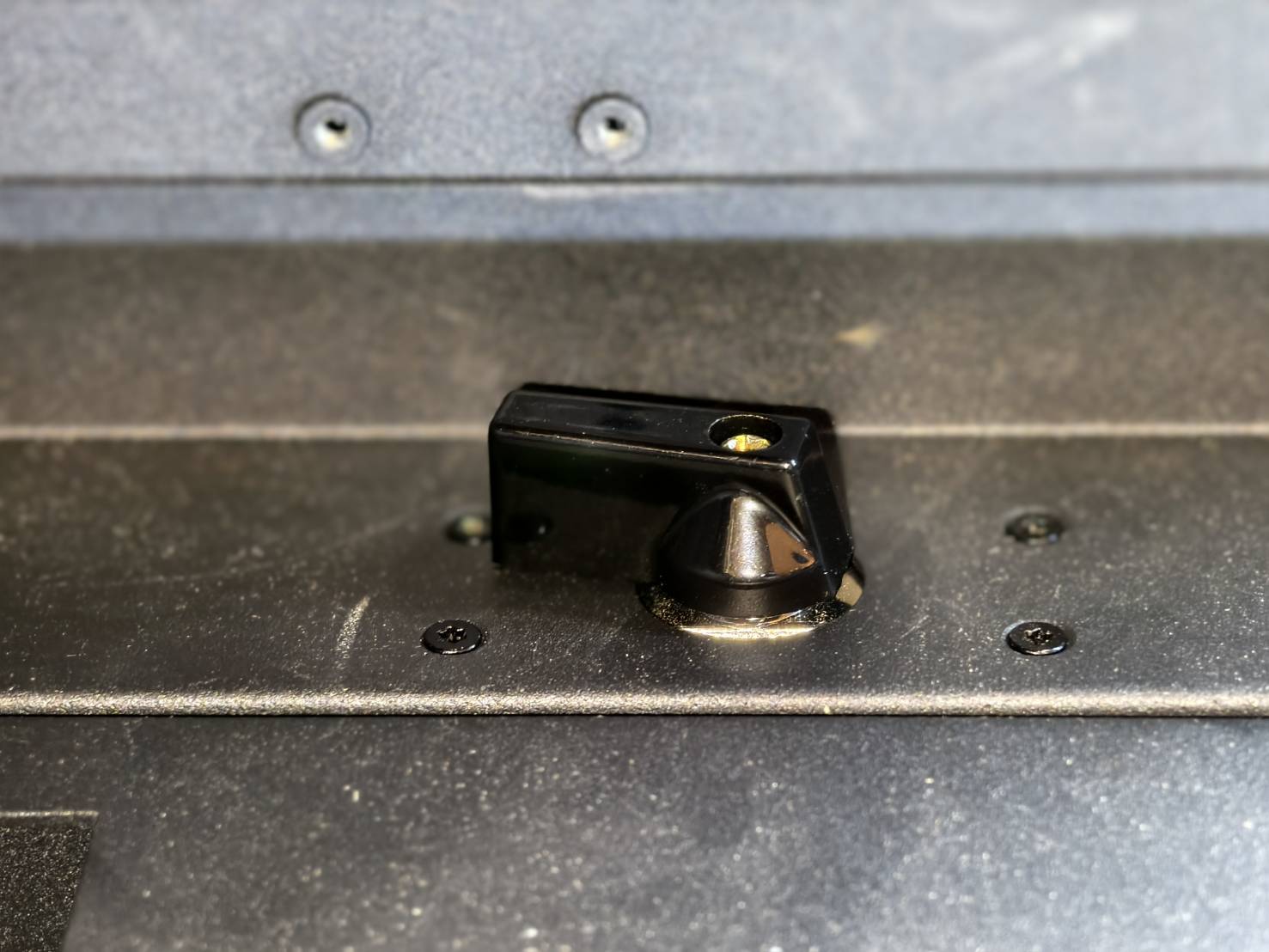

    Offen

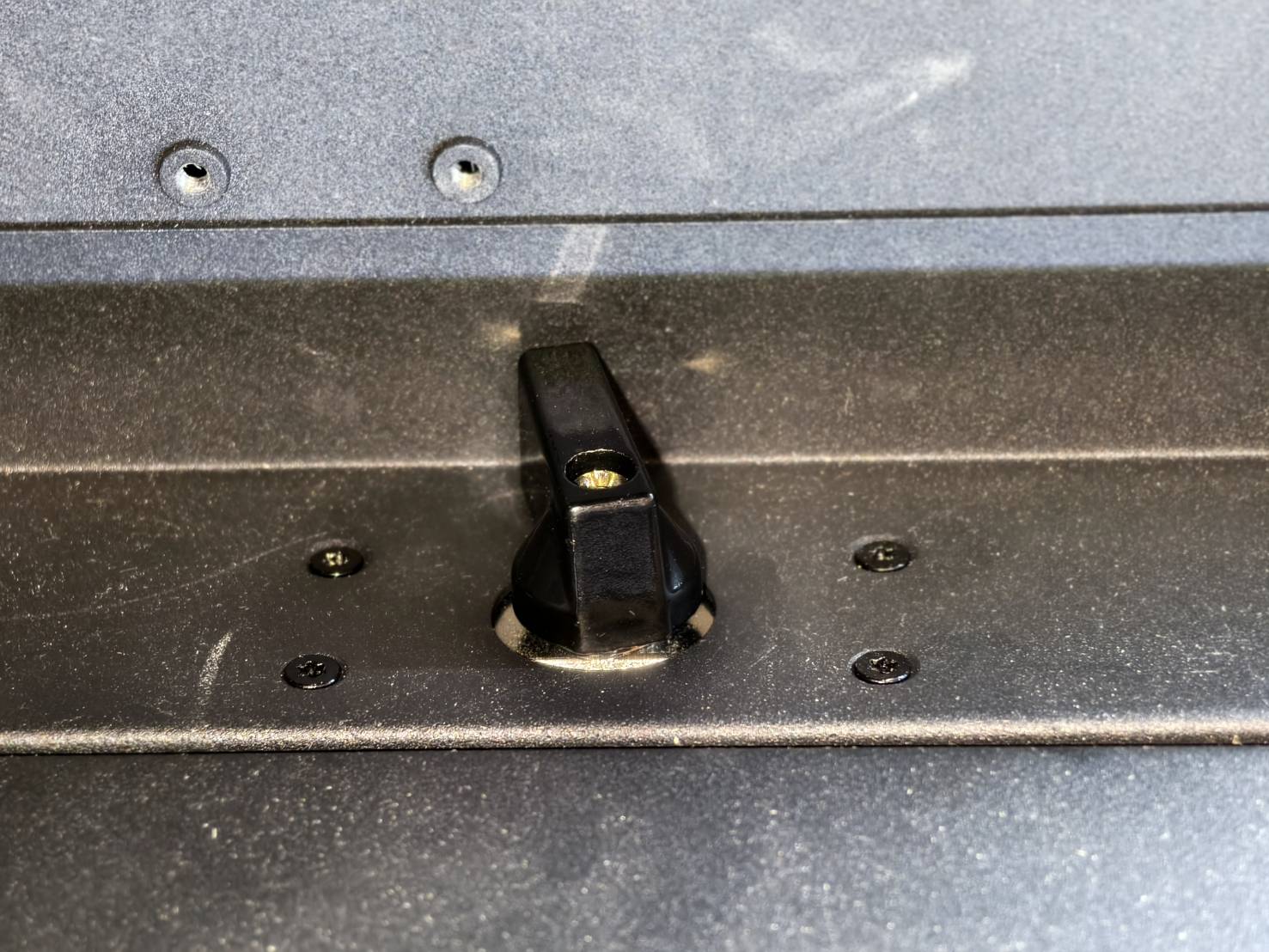

    Geschlossen
  • Führen Sie einen Luftstromtest durch.



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Wert liegt NICHT im Normalbereich >> Schritt 2

Schritt 2

Prüfen Sie, ob die Luftströmung aus der Laserkopfdüse normal ist.

  • Klicken Sie auf „Aktion ➜ Luftpumpe" im Bedienfeld der Maschine.
  • Halten Sie Ihre Hand oder ein Papiertuch unter die Laserkopfdüse, um zu prüfen, ob die Luftströmung normal ist.

Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

Schritt 2.1

Entfernen Sie die seitliche Maschinenabdeckung und prüfen Sie, ob die Verkabelung und das T-Stück ordnungsgemäß angeschlossen sind.

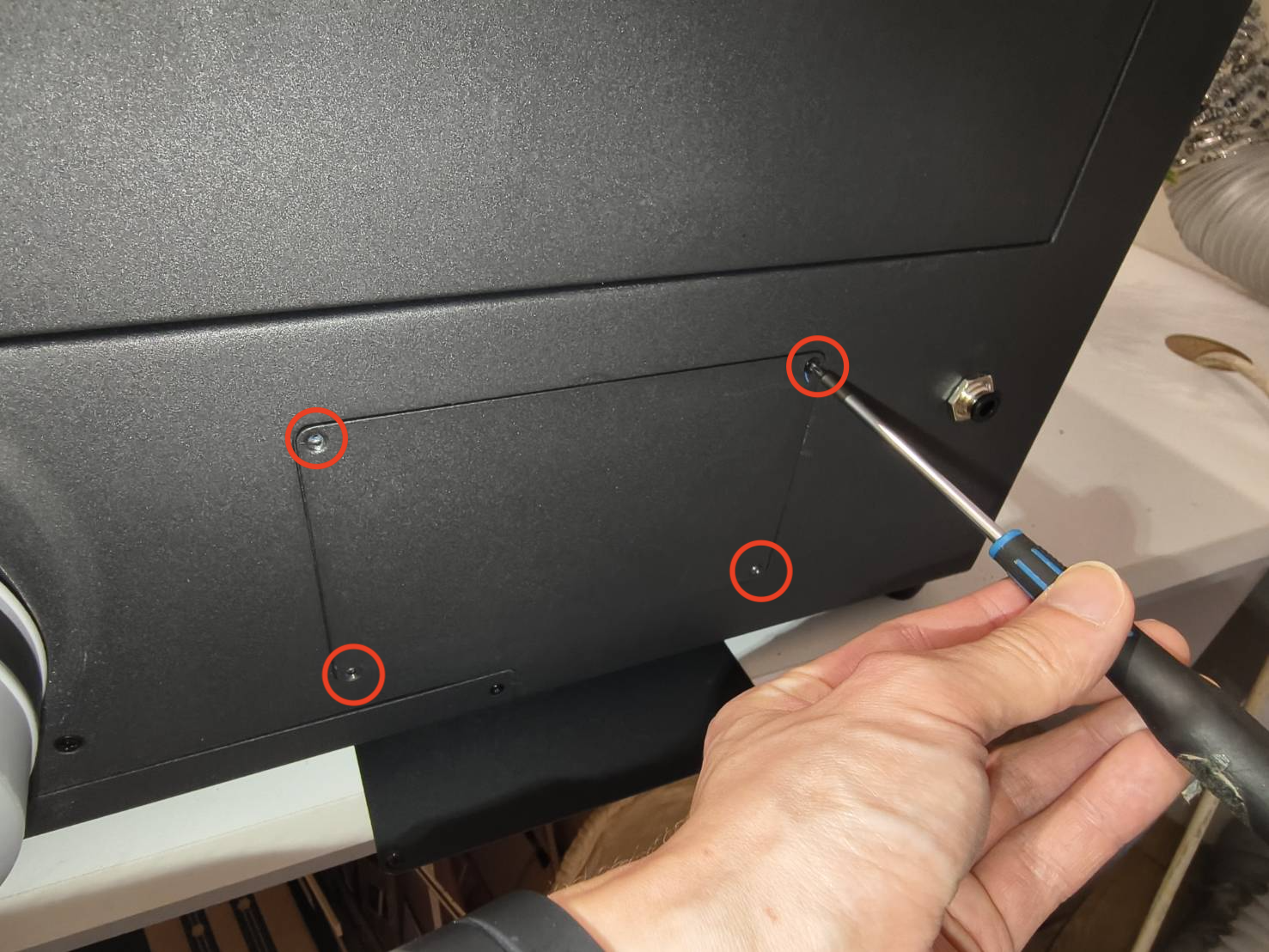

  • Lösen Sie die Kreuzschlitzschrauben an der Seite, um die Seitenabdeckung zu öffnen.

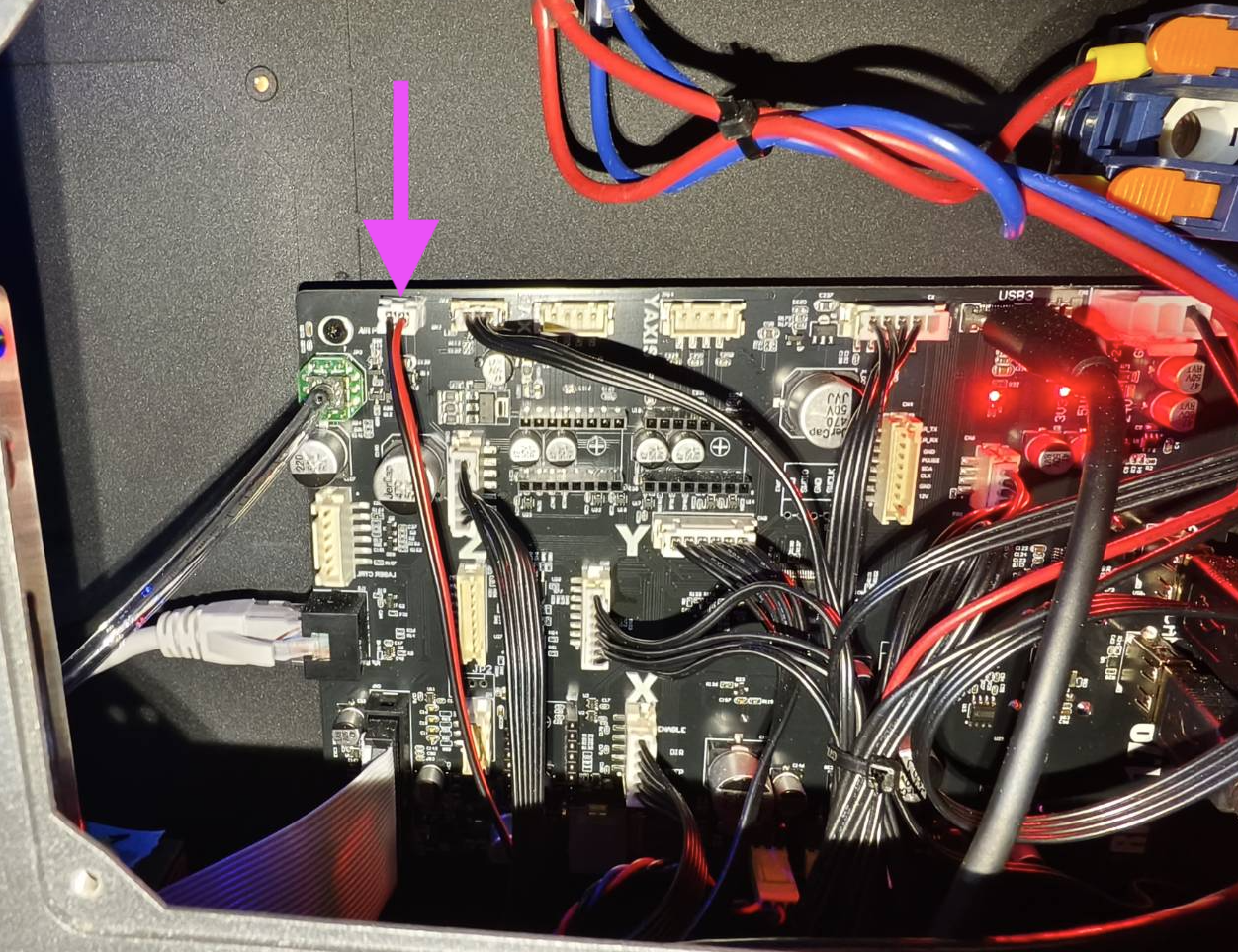

  • Prüfen oder verbinden Sie die Luftpumpenkabel an der Hauptplatine neu (Schalten Sie zunächst die Maschine aus).


  • Demontieren Sie die Rückabdeckung und prüfen Sie, ob die Luftschlauchanschlüsse lose oder geknickt sind.

  • Prüfen Sie den Luftschlauch am Laserkopf.

    Luftschlauch an der Düse ist geknickt Luftschlauch an der Schleppkette ist geknickt



  • Schalten Sie die Maschine ein und klicken Sie auf „Aktion ➜ Luftpumpe", um zu prüfen, ob die Luftblasfunktion ordnungsgemäß funktioniert.

Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

Schritt 2.2

Setzen Sie die Maschine auf Werkseinstellungen zurück und testen Sie, ob Luft aus der Laserdüse austritt.

(Home Maschine Nächste Seite Werksreset Ja)


Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

Schritt 2.3

Aktualisieren Sie die Firmware auf die neueste Version und testen Sie, ob Luft aus der Laserdüse austritt.
4-7 Firmware-Update




Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Nein, es strömt KEINE Luft aus >> Kundendienst kontaktieren
    • Mögliche Ursachen:
      1. Luftpumpe defekt, Austausch erforderlich.
      2. Hauptplatine defekt, Austausch erforderlich.
      3. Luftpumpen-Adapterplatine defekt, Austausch erforderlich.

Schritt 2.4

Aktivieren Sie den "Luftstrom-Geschwindigkeitstest" im Maschinenbedienfeld und bewegen Sie den Laserkopf zu den vier Ecken des Arbeitsbereichs, um zu prüfen, ob sich der Wert entsprechend der Bewegung ändert.
Test aktivieren: Klicken Sie auf "Maschine ➜ Hardware-Einstellungen ➜ Luftstrom-Geschwindigkeitstest"

Luftstrom-Geschwindigkeitstest aktivieren



Demonstration:



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Wert liegt stets unter dem Minimum >> Schritt 4
  • Wert liegt stets über dem Maximalbereich >> Schritt 5
  • Wert schwankt zwischen Normal- und Maximalbereich >> Schritt 5

Schritt 2.5

Führen Sie eine Aufgabe aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Nein, Fehler tritt nicht auf >> Problem behoben
    • Mögliche Ursache:
      1. Systemfehler aufgetreten.
  • Ja, Fehler tritt weiterhin auf >> Kundendienst kontaktieren
    • Mögliche Ursachen:
      • System beschädigt, RK-Hauptplatine muss neu geflasht werden.
      • Hauptplatine defekt, Austausch erforderlich.

Schritt 3

Aktivieren Sie die Luftstromwertanzeige auf dem Bedienfeld und bewegen Sie den Laserkopf im Arbeitsbereich, um zu prüfen, ob sich der Wert während der Bewegung des Laserkopfes ändert.

So aktivieren Sie den Luftstromgeschwindigkeitstest.



Demonstration:



Bestimmen Sie das Testergebnis und legen Sie die nächste durchzuführende Maßnahme fest.

  • Der Wert liegt immer im Normalbereich >> Schritt 3.1
  • Der Wert liegt immer unter dem Mindestwert >> Schritt 4
  • Der Wert liegt immer über dem Maximalwert >> Schritt 5
  • Der Wert schwankt zwischen Normalbereich und Maximalwert >> Schritt 5

Schritt 3.1

Führen Sie eine Aufgabe aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Nein, Fehler tritt nicht auf >> Maschine arbeitet normal.

Schritt 3.2

Verbinden Sie das transparente T-Stück am Sensor wieder und führen Sie dann eine Aufgabe aus, um zu überprüfen, ob der Fehler weiterhin besteht.

  • Öffnen Sie die Seitenabdeckung, um das Maschineninnere zu inspizieren.

  • Verbinden Sie das transparente T-Stück wieder.



  • Führen Sie eine Aufgabe aus und prüfen Sie, ob der Fehler auftritt.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Nein, Fehler tritt nicht auf >> Problem behoben

    • Mögliche Ursache:
      1. Schlechte Verbindung des transparenten T-Stücks.

Schritt 3.3

Setzen Sie die Maschine auf Werkseinstellungen zurück und führen Sie eine Aufgabe aus, um zu prüfen, ob der Fehler auftritt.

(Home Maschine Nächste Seite Werksreset Ja)



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Nein, Fehler tritt nicht auf >> Problem behoben

    • Mögliche Ursache:
      1. Systemfehler.
  • Ja, Fehler tritt weiterhin auf >> Kundendienst kontaktieren
    • Mögliche Ursachen:
      1. System beschädigt, RK-Hauptplatine muss neu geflasht werden.
      2. Hauptplatine defekt, Austausch erforderlich.

Schritt 4

Verbinden Sie das transparente T-Stück wieder und überprüfen Sie den Luftstromwert.

  • Öffnen Sie die Seitenabdeckung, um das Maschineninnere zu inspizieren.

  • Verbinden Sie das transparente T-Stück wieder.



  • Aktivieren Sie den "Luftstrom-Geschwindigkeitstest" und bewegen Sie den Laserkopf, um die Werte zu überprüfen.

Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Wert liegt dauerhaft unter dem Minimum >> Schritt 4.1
  • Wert liegt dauerhaft über dem Maximalbereich >> Schritt 5
  • Wert schwankt zwischen Normal- und Maximalbereich >> Schritt 5

Schritt 4.1

Überprüfen Sie die Luftschläuche und das transparente T-Stück auf Undichtigkeiten oder Beschädigungen.

  • Prüfen Sie den Luftschlauch am Laserkopf.

    Luftschlauch an der Düse ist geknickt Luftschlauch an der Schleppkette ist geknickt
  • Überprüfen Sie, ob die Luftschlauchanschlüsse undicht sind. Bei Bedarf neu anschließen.


  • Überprüfen Sie den restlichen Verlauf der Luftschläuche.

    Übersicht der Luftschlauchführung

Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Luftschläuche und T-Stück sind in Ordnung >> Schritt 4.2
  • Es liegt ein Problem mit den Luftschläuchen oder dem T-Stück vor >> Kundendienst kontaktieren
    • Mögliche Ursachen:
      1. Luftschlauchdefekt, Austausch erforderlich.
      2. T-Stück defekt, Austausch erforderlich.

Schritt 4.2

Setzen Sie die Maschine auf die Werkseinstellungen zurück und überprüfen Sie, ob der Luftstromwert wieder normal ist.

(Home Maschine Nächste Seite Werksreset Ja)



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Wert liegt dauerhaft unter dem Minimum >> Kundendienst kontaktieren
    • Mögliche Ursachen:
      1. Luftpumpe defekt, Austausch erforderlich.
      2. Hauptplatine defekt, Austausch erforderlich.
      3. T-Stück defekt, Austausch erforderlich.
  • Wert liegt dauerhaft über dem Maximalbereich >> Schritt 5
  • Wert schwankt zwischen Normal- und Maximalbereich >> Schritt 5

Schritt 4.3

Führen Sie eine Aufgabe aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Nein, Fehler tritt nicht auf >> Problem behoben
    • Mögliche Ursachen:
      1. Systemfehler.
      2. Schlechte Verbindung des T-Stücks.
  • Ja, Fehler tritt weiterhin auf >> Kundendienst kontaktieren
    • Mögliche Ursachen:
      1. Hauptplatine defekt, Austausch erforderlich.
      2. System beschädigt, RK-Hauptplatine muss neu geflasht werden.

Schritt 5

Öffnen Sie die Seitenabdeckung und überprüfen Sie die schwarzen Luftschläuche auf Biegungen oder Knicke.

  • Öffnen Sie die Seitenabdeckung, um das Maschineninnere zu inspizieren.

  • Überprüfen Sie das T-Stück.


  • Überprüfen Sie die Luftschlauchanschlüsse auf Undichtigkeiten. Bei Bedarf neu anschließen.

  • Überprüfen Sie den restlichen Verlauf der Luftschläuche.

    Übersicht der Luftschlauchführung

Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Keine Biegungen in den Luftschläuchen >> Schritt 6

Schritt 5.1

Versuchen Sie, den geknickten Teil des Luftschlauchs zu begradigen und testen Sie den Luftstromwert.
Schneiden Sie den Luftschlauch NICHT durch. Dieser Schritt dient nur dazu, Kraft zum Begradigen aufzuwenden.



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Schlauch kann nicht begradigt werden >> Kundendienst kontaktieren
    • Mögliche Ursache:
      1. Luftschlauch beschädigt, muss ersetzt werden.
  • Wert liegt dauerhaft unter dem Minimum >> Schritt 4
  • Wert liegt dauerhaft über dem Maximalbereich >> Kundendienst kontaktieren
    • Mögliche Ursache:
      1. Luftschlauch beschädigt, muss ersetzt werden.
  • Wert schwankt zwischen Normal- und Maximalbereich >> Kundendienst kontaktieren
    • Mögliche Ursache:
      1. Luftschlauch beschädigt, muss ersetzt werden.

Schritt 5.2

Führen Sie eine Aufgabe aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Nein, Fehler tritt nicht auf >> Problem behoben
    • Mögliche Ursache:
      1. Der Luftschlauch war zuvor geknickt, wurde aber erfolgreich begradigt und repariert.

Schritt 5.3

Setzen Sie das Gerät auf die Werkseinstellungen zurück und beobachten Sie, ob der Fehler erneut auftritt.

(Home Maschine Nächste Seite Werksreset Ja)



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Nein, Fehler tritt nicht auf >> Problem behoben

    • Mögliche Ursache:
      1. Systemfehler.
  • Ja, Fehler tritt weiterhin auf >> Kundendienst kontaktieren
    • Mögliche Ursachen:
      1. Hauptplatine defekt, Austausch erforderlich.

Schritt 6

Setzen Sie das Gerät auf die Werkseinstellungen zurück und überprüfen Sie den Luftstromwert.

(Home Maschine Nächste Seite Werksreset Ja)



Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Wert liegt dauerhaft unter dem Minimum >> Schritt 4
  • Wert liegt dauerhaft über dem Maximalbereich >> Schritt 6.1
  • Wert schwankt zwischen Normal- und Maximalbereich >> Schritt 6.1

Schritt 6.1

Trennen Sie das transparente T-Stück von der Hauptplatine und beobachten Sie, ob der Wert sinkt.






Bewerten Sie das Testergebnis und bestimmen Sie den nächsten Schritt:

  • Wert sinkt und bleibt unter dem Normalbereich >> Kundendienst kontaktieren
    • Luftpumpe defekt, Austausch erforderlich.
    • Luftschlauch ist irgendwo geknickt und nicht sichtbar.
    • Hauptplatine defekt, muss ersetzt werden (Geringe Wahrscheinlichkeit).
    • T-Stück defekt, muss ersetzt werden (Geringe Wahrscheinlichkeit).
  • Wert schwankt zwischen Normal- und Abnormalbereich >> Kundendienst kontaktieren
    • Mögliche Ursache:
      1. Hauptplatine defekt, Austausch erforderlich.

Kundendienst kontaktieren

  • Bitte folgen Sie den Anweisungen im verlinkten Artikel, um Ihr Problem dem offiziellen FLUX-Kundendienst zu melden. [Kundendienst kontaktieren]

*In diesem Artikel gesammelte Informationen, wie Fotos oder Videos, die Maschinenprobleme zeigen, müssen mit Ihrem Händler oder dem technischen Support von FLUX geteilt werden.
